AEG EFC 9020X User Manual [de]

EFC 9020X
Luft-Reinigungs-Zentrum
Wandmontage
Mit Seilabhängung
Stand 03/2008
Seite 1

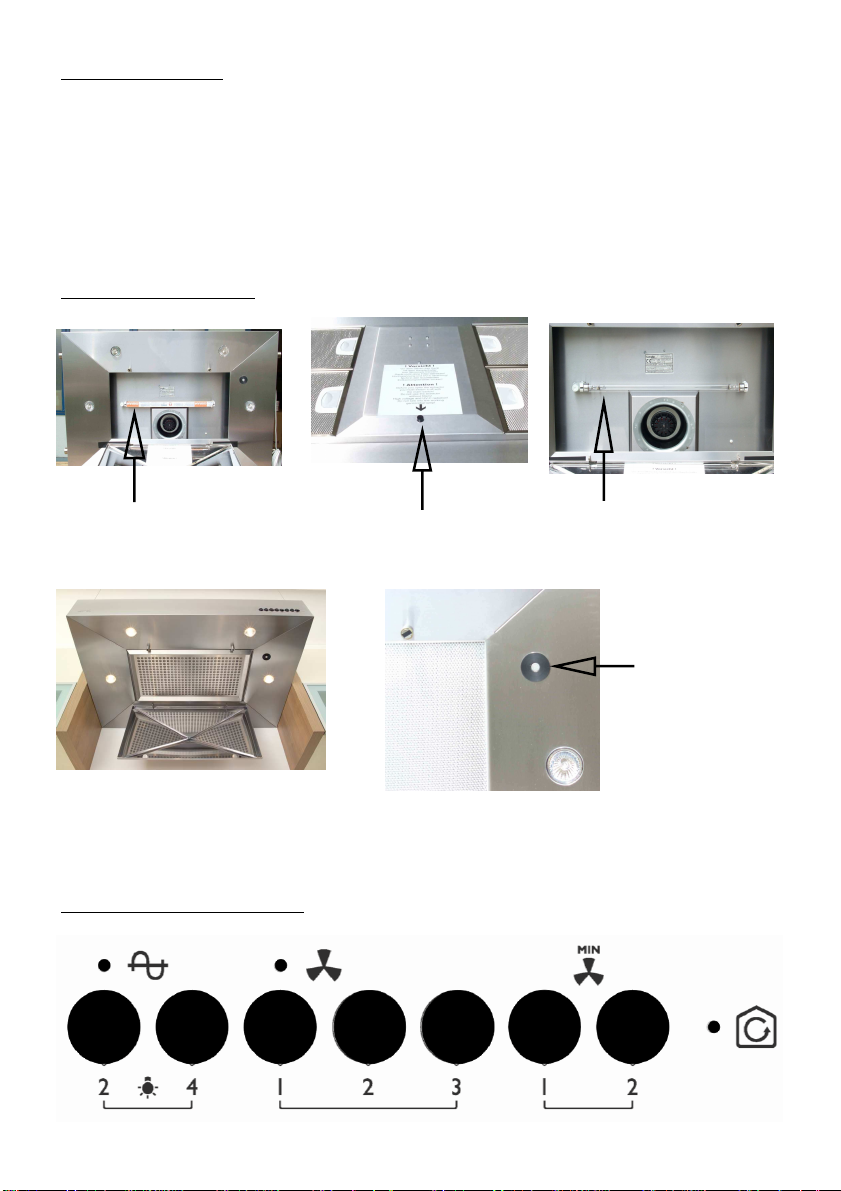

1. Haubenkörper
2. Seilabhängung
3. Seilhalter
4. Dekoscheibe
5. Stockschraube
6. Dübel
7. Metallfilter mit Ionisatorblech, mit Fe­derverriegelung
8. Kabel für Ionisatorblech
9. Wandbefestigungsleiste
Seite 2
10. Netzkabelaustritt
11. Hitzemelder
12. Fettauffangwanne
13. Halogenlampe 20 Watt
14. Entkeimungslampe (UV-C Lampe) EKL
15. Edelstahl-Kohlefilter 586x324 mm
16. Starter für UV-C Lampe
17. Hauptschalter
18. Aufnahme für Seilabhängung
EFC 9020X Luft
EFC 9020X Luft----Reinigungs
EFC 9020X LuftEFC 9020X Luft
Montageanleitung
Montageanleitung ---- Gebrauchsanweisung
Montageanleitung Montageanleitung
Um Ihre Dunstabzugshaube auf bestmöglichste Weise einsetzen zu können, bitten wir Sie diese Anwei­sung aufmerksam zu lesen und für den Bedarfsfall aufzubewahren.
1. Sicherheit und allgemeine Hinweise
1. Sicherheit und allgemeine Hinweise
1. Sicherheit und allgemeine Hinweise1. Sicherheit und allgemeine Hinweise
Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose oder
durch einen Fachmann direkt angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt im Anschlusskasten sichern. Die elektrischen Daten sind auf dem Typenschild, nach öffnen der Fettauffangwanne (12), hinter dem Filter (15), im Innenraum des Gerätes, zu finden. Vor dem Öffnen das Gerät mit den Hauptschalter (17) vom Stromnetz trennen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Dunstabzugshaube nie ohne Filter (7/15) und offener Fettauffangwanne (12) benutzen.
Gas-Kochstellen immer sachgemäß benutzen.
Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Durch starke
Hitzeentwicklung der offenen Gasflammen könnte die Dunstabzugshaube beschädigt werden.
Vor Durchführung jeglicher Reinigungs- oder Instandhaltungsarbeiten muss die Stromversorgung
der Dunstabzugshaube durch Abziehen des Steckers oder durch Ausschalten des Hauptschalters (17) unterbrochen werden.
Unter der Dunstabzugshaube dürfen keine flambierten Gerichte zubereitet werden. Die offene
Flamme könnte einen Brand hervorrufen.
Wenn Sie Speisen fritieren, lassen Sie die Pfanne niemals unbeaufsichtigt, da das Fett Feuer fan-
gen könnte.
Eine konstante Instandhaltung gewährleistet einwandfreien Betrieb und beste Leistung der Dunst-
abzugshaube.
Alle schmutzigen Flächen sollten regelmäßig von Ablagerungen gesäubert werden. Der Filter muss
häufig herausgenommen und gereinigt werden.
Falsche Halogenlampen (13) können den Trafo zerstören.
Den Hitzesensor nicht mit einer Flamme zum Reagieren bringen.
Zwischen Decke und Haubenoberseite einen Mindestabstand von 300 mm einhalten.
Mindestabstand zur Kochfläche: bei Elektroherd: 700 mm bei Gasherd: 700 mm
Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen
und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für Ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Ge­braucht des Geräts angeleitet werden.
Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit
dem Gerät spielen.
Sicherheitsabschaltung:
Sicherheitsabschaltung:
Sicherheitsabschaltung:Sicherheitsabschaltung: Werden ein oder mehrere Filter entnommen schaltet das Gerät automatisch ab. Gerät ist er nach korrekter Platzierung der Filter wieder betriebsbereits.
!!! Gerät nur mit eingelegten Filtern (7/15) und geschlossener Fettauffangwanne (12) betreiben !!!
Reinigungs----Zentrum (Wandmontage) mit Seilabhängung
ReinigungsReinigungs
Gebrauchsanweisung
Gebrauchsanweisung Gebrauchsanweisung
!!! Vor dem Öffnen das Gerät mit den Hauptschalter (17) vom
!!! Vor dem Öffnen das Gerät mit den Hauptschalter (17) vom
!!! Vor dem Öffnen das Gerät mit den Hauptschalter (17) vom!!! Vor dem Öffnen das Gerät mit den Hauptschalter (17) vom
Nicht in den leuchtenden Entkeimungsstrahler (14) blicken !!!
Nicht in den leuchtenden Entkeimungsstrahler (14) blicken !!!
Nicht in den leuchtenden Entkeimungsstrahler (14) blicken !!! Nicht in den leuchtenden Entkeimungsstrahler (14) blicken !!!
Zentrum (Wandmontage) mit Seilabhängung
Zentrum (Wandmontage) mit SeilabhängungZentrum (Wandmontage) mit Seilabhängung
Stromnetz trennen!
Stromnetz trennen!
Gerät nicht ohne Filter (7/15) betreiben
Gerät nicht ohne Filter (7/15) betreiben
Gerät nicht ohne Filter (7/15) betreiben Gerät nicht ohne Filter (7/15) betreiben
(Hochspannung und UV
Stromnetz trennen! Stromnetz trennen!
(Hochspannung und UV----C Strahlung)
(Hochspannung und UV (Hochspannung und UV
C Strahlung)
C Strahlung)C Strahlung)
Seite 3
2. Vor der Montage
2. Vor der Montage
2. Vor der Montage2. Vor der Montage
In der Verpackung befinden sich folgende Teile: Haubenkörper incl. Wandbefestigungsleiste, Edel-
stahlfilter, Beipack und Reinigungs-Sett (die Seilabhängungen befinden sich im Beipack).
Nachprüfen, dass die Abzugshaube während des Transportes nicht beschädigt wurde. Sollte eine
Beschädigung vorliegen, darf das Gerät nicht montiert werden.
Sicherstellen, dass die Installation und die elektrischen Anschlüsse von einem qualifizierten Techni-
ker entsprechend den Angaben des Herstellers und den behördlichen Vorschriften ausgeführt wer­den.
Sicherstellen, dass bauseits ein 3-adriges Netzkabel oder eine Steckdose vorhanden ist. Netzkabel-
austritt (10) befindet sich oben, hinten rechts im Haubenkörper.
Achtung: Der Elektroanschluss muss von einem konzessionierten Installateur ausgeführt werden. Der Stecker muss nach dem Einbau zugänglich sein. Es ist eine Steckdose Typ 12 oder Typ 13
vorzusehen. Die Länge des Anschlusskabels beträgt ca. 2,4 m.
3. Montage
3. Montage
3. Montage3. Montage
Achtung!
Achtung! Der Anschluss an das 230 Volt-Netz, sowie die gesamte Montage der Dunstabzugs-
Achtung! Achtung!
haube ist unbedingt spannungsfrei
1. Ermitteln Sie die Höhe auf der das Gerät gehängt werden soll.
2. Zeichnen Sie eine Hilfslinien an die Wand, die die Unterkante des Haubenkörpers darstellen soll.

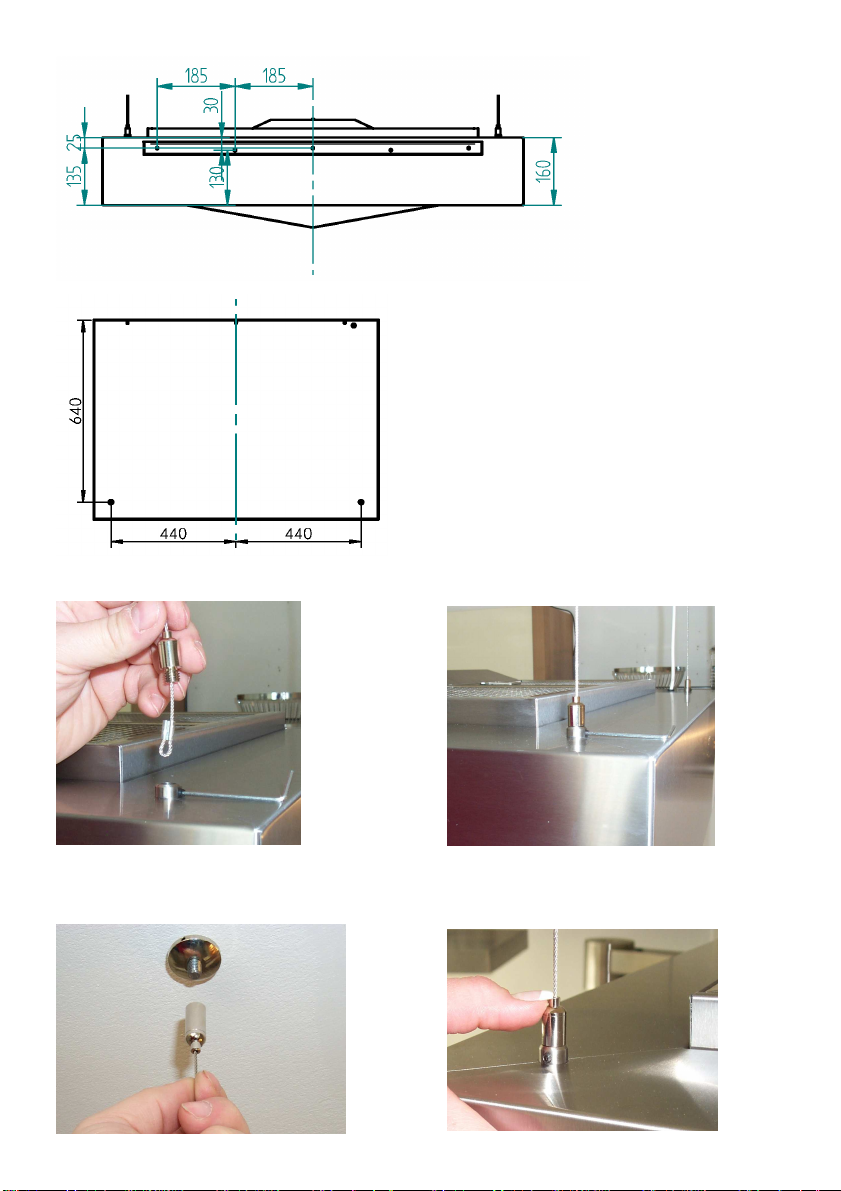

3. Nun zeichnen Sie die fünf Bohrpunkte, gem. Lochbild (Skizze 1) an die Wand
4. Bohren Sie nun die fünf Löcher für die 8-er Dübeln.
5. Entnehmen Sie dem Beipack fünf 8-er Dübeln und stecken Sie diese in die Bohrlöcher.
6. Entnehmen Sie die Wandbefestigungsleiste aus der Haubenrückseite durch lösen der drei Schrauben auf der Haubenoberseite
7. Befestigen Sie nun die Wandbefestigungsleiste an der Wand mittels fünf 5 x 50 Rundkopf­schrauben aus dem Beipack.
8. Für die Seilabhängung müssen Sie nun die zwei Bohrlöcher auf die Decke übertragen. Siehe hierzu Skizze 2.
9. Bohren Sie nun die zwei 10-er Löcher in die Decke.
10. Nehmen Sie nun die zwei Dübeln und die zwei Stockschrauben aus dem Beipack und setzten Sie diese in die zwei Bohrungen. Die zwei Dekoscheiben aus dem Beipack auf die Stock­schraube drehen.
11. Fädeln Sie nun die Seilabhängung mit dem Seilspanner von oben in den Haubenkörper ein. Den Seilspanner in die Aufnahme eindrehen und mit der Madenschraube sichern. Pro Aufnah­me eine Seilabhängung (Bild 1+2).
12. Hängen Sie nun den Haubenkörper in die Wandbefestigung.
13. Drehen Sie nun die zwei Seilabhängungen mit den Seilhaltern auf die Stockschraube. Hierbei kann sich das Stahlseil verdrehen, es wird sich aber beim 15. Arbeitsgang wieder „entspannen“ (Bild 3).
14. Drehen Sie nun die zuvor gelösten drei Schrauben wieder in den Haubenkörper.
15. Durch Ausübung von Druck auf den Seilspanner löst sich die Seilabhängung und die Länge des Stahlseils kann variiert und mit Hilfe einer Wasserwaage kann die Haube ausgerichtet werden (Bild 4).
16. Netzkabel der Haube mit der bauseitigen Zuleitung anklemmen.
17. Haube nach der Montage abdecken, damit keine Schmutzpartikel auf die Oberseite gelangen können. Erst wenn die Küche komplett aufgestellt, eingerichtet und die Endreinigung vollzogen wurde das Gerät wieder abdecken.
spannungsfrei durch einen Fachmann vorzunehmen.
spannungsfreispannungsfrei
