Instruktionsbok

Käyttöohje

EFC 1420

FIN

S Innehållsförteckning ............................................................. 2

F IN Sisällysluettelo .................................................................. 12

Sisällysluettelo

Turvallisuustietoa ................................................................. 13

Liesituulettimen kuvaus ....................................................... 14

Näin käytät liesituuletinta .................................................... 15

Hoito ja puhdistus ................................................................ 16

Jos liesituuletin ei toimi ........................................................ 17

Lisävarusteet....................................................................... 17

Tekniset tiedot ..................................................................... 18

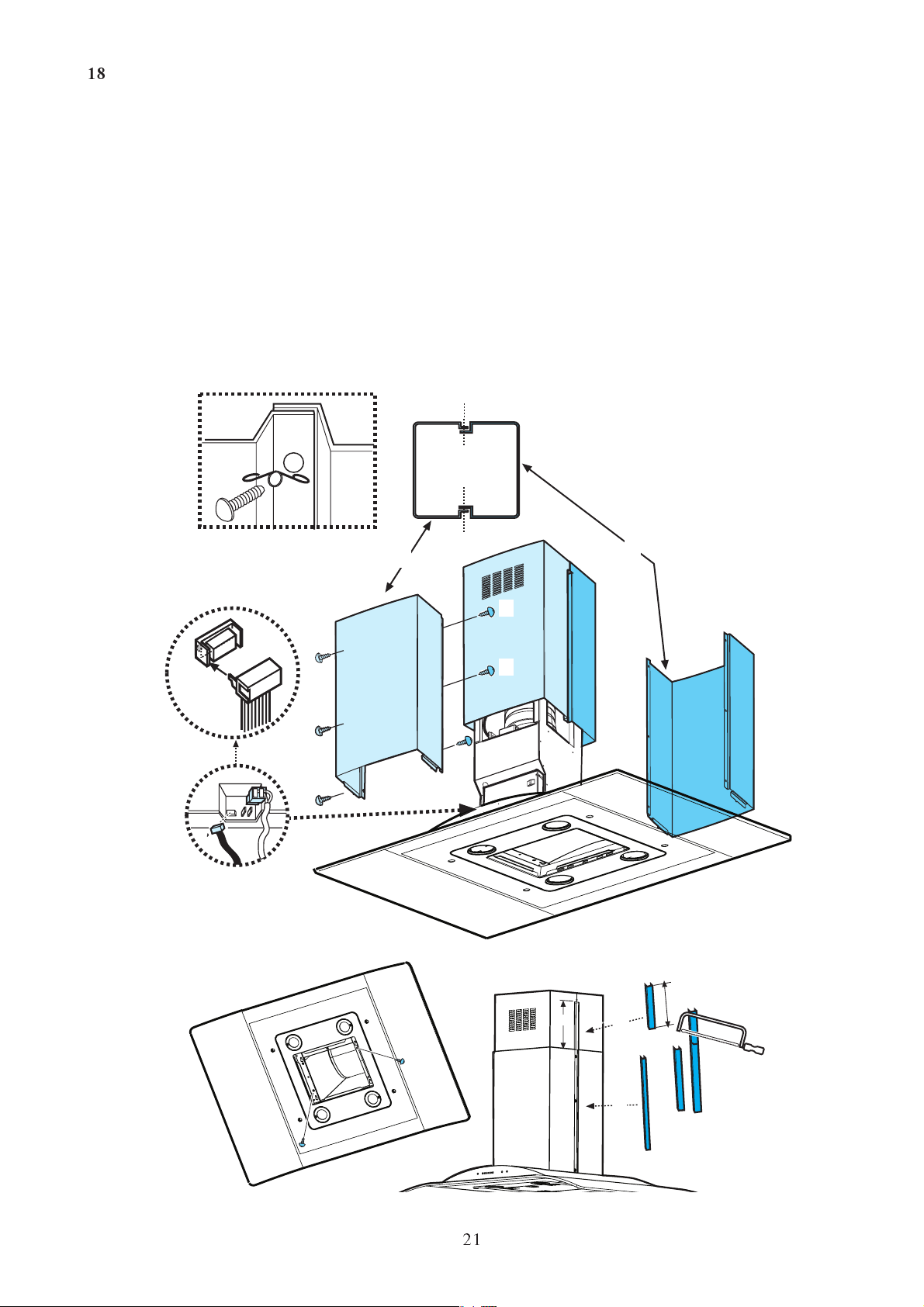

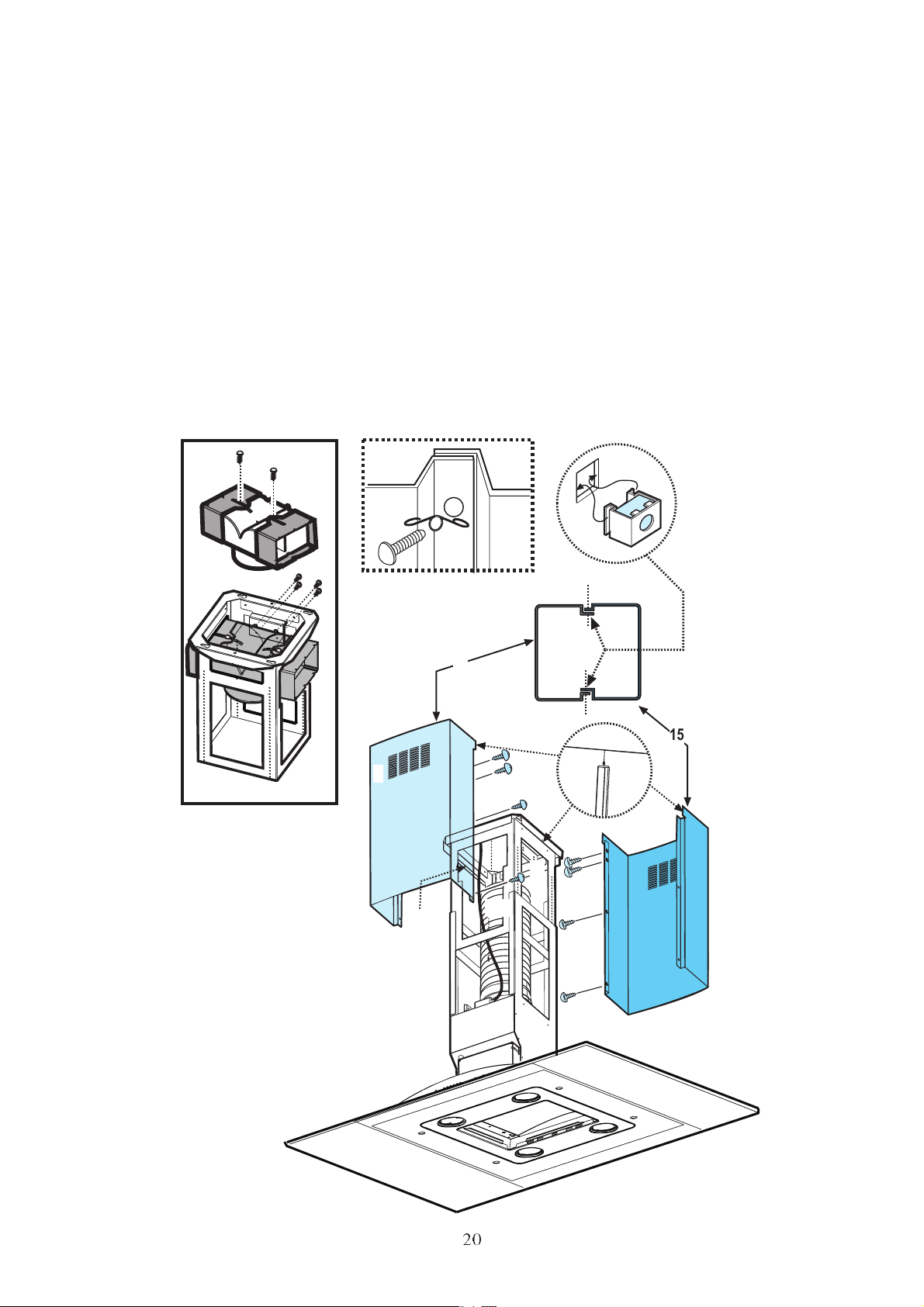

Asennus .............................................................................. 18

Turvallisuustietoa

Liesituuletin on tarkoitettu vain normaaliin kotitalouskäyttöön. Se täyttää kansainväliset turvallisuusmääräykset ja laatustandardit. Turvallisuustoimenpiteet eivät voi kuitenkaan kokonaan poistaa kaikkia tapaturmavaaroja. Lue sen vuoksi huolellisesti ohjeet, neuvot ja varoitustekstit ennen liesituulettimen asennusta ja käyttöönottoa. Kiinnitä erityistä huomiota varoituskolmiolla merkittyihin teksteihin henkilö- ja esinevahinkojen välttämiseksi. Säilytä käyttöohje ja anna se liesituulettimen mukana, jos se myydään tai luovutetaan toiselle henkilölle.

Asennus ja huolto

 Kaikki sähköasennukset on annettava

valtuutetun asentajan ja lieden asennus ammattitaitoisen henkilön tehtäväksi. Jos työt tekee henkilö, jolla ei ole riittäviä tietoja, liesituulettimen ominaisuudet saattavat huonontua ja seurauksena saattaa olla henkilö ja/ tai esinevahinkoja.

 Pienin sallittu etäisyys liesituulettimen

alareunasta sähkölieteen tai tasoon on 50 cm ja kaasulieteen tai tasoon 65 cm. Jos kaasulieden asennus vaatii suuremman etäisyyden, on se otettava huomioon.

 Varmista, ettei liesituulettimen liitäntäjohto joudu

puristuksiin asennettaessa.

 Liesituuletin on jännitteetön vain silloin, kun

pistoke tai sulake on irrotettu.

 Poistoilmaa ei saa johtaa kanavaan, jota

käytetään muulla kuin sähköllä toimivien laitteiden, esim. öljypolttimen tai puulieden savukanavana.

Kun käytät tuuletinta

 Uppopaistettaessa tai sulatettaessa rasvaa,

parafiinia tai muita helposti syttyviä elintarvikkeita liettä ei saa jättää ilman valvontaa. Mahdollisen palon sattuessa: Sulje välittömästi liesituuletin ja käännä keittoalueen/levyn vääntimet nolla-asentoon HUOM!

Tukahduta tuli kannella. Älä koskaan käytä vettä.

 Tuulettimen alla ei saa liekittää. Se voisi

aiheuttaa palovaaran. Muista myös, että paistorasva saattaa ylikuumetessaan syttyä palamaan. Älä koskaan jätä paistinpannua ilman valvontaa.

 Hygieenisyys- ja turvallisuussyistä rasvasuodatin

on puhdistettava säännöllisesti, sillä keittoalueelle-/levylle tippuva rasva voisi aiheuttaa palovaaran. Katso tarkemmin käyttöohjeen kohdasta Hoito ja puhdistus.

Liesituulettimen romuttaminen

 Estä myös romutetun liesituulettimen

aiheuttamat tapaturmat. Irrota pistoke pistorasiasta ja katkaise johto liesituulettimen päästä. Kysy kunnallisesta jätehuollosta, minne romutetun liesituulettimen voi toimittaa.

Tämä laite on merkitty WEEE-direktiivin (Waste Electrical and Electronic Equipment) 2002/96/EC mukaisesti. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, jotka saattaisivat aiheutua jätteiden asiattomasta käsittelystä.

Symboli tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. Laitteen käytöstäpoiston suhteen on noudatettava paikallisia jätehuoltomääräyksiä Lisätietoja tuotteen käsittelystä, talteenotosta ja kierrätyksestä saa kaupungin- tai kunnanvirastosta, paikallisesta jätehuoltoliikkeestä tai liikkeestä, josta tuote ostettiin.

tuotteessa tai sen dokumentaatiossa

Liesituulettimen kuvaus

Toiminnat

Valittavissa on kaksi toimintatapaa:  Puhallus hormiliitännän (lisävarusteet) ja

ilmanpoistokanavan läpi.

 Ilmankierto hiilisuodattimen läpi (lisävarusteet).

Liitosletkua ei saa liittää kanavaan, jota käytetään öljy- kaasu- tms. lieden savukanavana

Vakiovarusteet

Liesituulettimen mukana tulevat:  1 tuuletin,jossa säätimet, valaisin ja

tuuletinmoottori.

 4 teleskooppihormi, joka koostuu U-muotoisesta

yläosasta ja U-muotoisesta alaosasta.  1 ilmanohjain hiilisuodatusta varten  1 muovipussi joka sisältää: 1 seinäpidin (tuki)

jolla tuuletin kiinnitetään, seinätulpat, ruuvit sekä

käyttö- ja asennusohje.

Seuraavat osat tilataan jälleenmyyjältä:

 Hiilisuodatin, Type 20.

Hiilisuodatinta käytetään, kun tuuletin toimii

huoneilmaan palauttavana.

Ilmanpoistotoiminto

 Ilma poistuu ulos putken kautta jonka on oltava

laipassa A. Kuva 1.  Parhaan tuloksen saavuttamiseksi reiän on

oltava läpimitaltaan samankokoinen kuin

poistoaukko.

Ilmankiertotoiminto

 Aktiivihiilisuodatin suodattaa ilman ja puhaltaa

sen takaisin keittiöön poistoputken ylemmän

ritilän kautta.  Ilmankiertotoimintoa varten tarvitaan

alkuperäinen Electrolux Type 20

aktiivihiilisuodatin

Kuva 1

Näin käytät liesituuletinta

123OOI

F C

Kuva 2

ABC

Ohjauspaneeli

 Paras tulos saavutetaan käyttämällä alhaista

nopeutta normaalikäytössä ja täyttä nopeutta

silloin kun hajuja on kehittynyt enemmän.

Käynnistä tuuletin muutama minuutti ennen

ruoanlaiton aloittamista, siten keittiöön syntyy

alipaine. Ruoanlaiton jälkeen tuulettimen tulisi

antaa toimia noin 15 minuuttia tai kunnes hajut

ovat haihtuneet. Ohjauskatkaisijat sijaitsevat

yksikön etupaneelissa.

A - Kytkee tuulettimen pois toiminnasta B - Tuulettimen käynnistys ja nopeuden valinta

1-2-3-1-2.............

C - Merkkivalo, nopeus 1 D - Merkkivalo, nopeus 2 ja rasvasuodattimen

puhdistaminen

E - Merkkivalo, nopeus 3 ja hiilisuodattimen

vaihtaminen

F - Merkkivalo, Tehotuuletus G - Tehotuuletus-painike. Tehotuuletus toimii 5

minuutin ajan:

- jos tuulettimen teho muutetaan Tehotuuletus-toiminnolle, palautuu tuulettimen teho takaisin aikaisemmin valittuun tehoon, kun Tehotuuletuksen aika, 5 minuuttia, on kulunut.

- jos tuuletin on kytketään suoraan Tehotuuletus-toiminnolle, kytkeytyy tuuletin pois toiminnasta, kun 5 minuuttia on kulunut. Käytä Tehotuuletus-toimintoa ruuan laiton jälkeen, käryn ja höyryn poistamiseen. Jos haluat keskeyttää Tehotuuletus-toiminnon, ennen kuin 5 minuuttia on kulunut, paina painiketta A tai B.

H - Valaistus pois. I - Valaistus päällä

Jos tuuletin tai sen säädöt eivät toimi: irrota laite sähköverkosta 5 sekunnin ajaksi ja käynnistä tuuletin sen jälkeen uudestaan.

aktiivihiilisuodatin vaihdettava (suodatinversio aktiivihiilisuodattimilla). Tuuletin toimitetaan tehtaalta ilman aktiivihiilisuodatinta, joten hiilisuodattimen vaihtamisen merkkivalo ei ole käytössä. Mikäli liesituuletinta aiotaan käyttää aktiivihiilisuodattimilla, vaihtamisen merkkivalo aktivoidaan seuraavasti: Paina samanaikaisesti painikkeita B ja G ja pidä niitä alaspainettuina 3 sekunnin ajan. Aluksi syttyy vain rasvasuodattimen merkkivalo D, kun myös hiilisuodattimen merkkivalo E syttyy, vaihtamisen merkkivalo on aktivoitu. Käytöstä poistaminen: Paina uudelleen painikkeita B ja G 3 sekunnin ajan, kunnes hiilisuodattimen merkkivalo E sammuu.

Rasvasuodattimen merkkivalo (D)

Merkkivalo D vilkkuu kun rasvasuodatin täytyy puhdistaa. Puhdistus on suoritettava noin 40 käyttötunnin välein. Lue rasvasuodattimen huolto-ohjeet.

Aktiivihiilisuodattimen merkkivalo (E)

Aktiivihiilisuodattimen merkkivalo E vilkkuu kun hiilisuodatin täytyy vaihtaa. Vaihto on suoritettava noin 160 käyttötunnin välein. Lue aktiivihiilisuodattimen vaihto-ohjeet.

Suodattimen merkkivalon kytkeminen pois

Paina suodattimien puhdistuksen tai vaihdon jälkeen painiketta A, 3 sekunnin ajan, kunnes rasvasuodattimen merkkivalo D tai hiilisuodattimen merkkivalo E lakkaa vilkkumasta. Varoitus ! Suodattimien merkkivalojen säätö on tehtävä tuulettimen ollessa kytkettynä sähköverkkoon, älä tällöin irrota tuuletinta sähköverkosta.

Tuuleta oikein

Jotta liesituuletin toimisi oikein, keittiöön pitää muodostua alipaine. Pidä sen vuoksi keittiön ikkunat suljettuna tuulettimen käydessä. Sen sijaan on hyvä pitää ikkunaa auki viereisessä huoneessa, kun liesituuletinta käytetään.

Tärkeää tietää Rasvasuodattimen ja aktiivihiilisuodattimen merkkivalot

Tämä liesituuletin on varustettu merkkivaloilla, jotka osoittavat milloin rasvasuodatin on puhdistettava tai

Jos liesituuletinta käytetään samanaikaisesti esim.

avotakan kanssa, joka ottaa ilmaa sisätiloista,

seurauksena voi olla takaisinimu ja savun

tunkeutuminen huoneeseen. Tähän auttaa ikkunan

avaaminen. Ilmiötä ei esiinny, kun liesituulettimessa

on hiilisuodatin.
