Page 1

bruksanvisning bruksanvisning

Vaskemaskin

Tvättmaskin

EWF 168543 W

Page 2

2 electrolux

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

INNHOLD

Sikkerhetsinformasjon 2 Produktbeskrivelse 4 Betjeningspanel 5 Symboloversikt 7 Første gangs bruk 7 Egene innstillinger 8 Daglig bruk 8 Nyttige tips og råd 11

SIKKERHETSINFORMASJON

Viktig Må leses grundig og oppbevares for fremtidig bruk.

• Sikkerheten til maskinen overholder bransjestandarder og lovmessige krav til sikkerhet av husholdningsmaskiner. Som produsenter synes vi imidlertid det er vår plikt å gi følgende sikkerhetsopplysninger i tillegg.

• Det er svært viktig å oppbevare denne instruksjonsboken sammen med maskinen for fremtidig referanse. Hvis maskinen selges eller overføres til en annen eier, eller hvis du flytter fra boligen og lar maskinen stå igjen, må du forsikre deg om at boken følger maskinen slik at den nye eieren kan gjøre seg kjent med hvordan den fungerer og viktige advarsler og forholdsregler.

• Du MÅ lese dem nøye før du installerer eller bruker maskinen.

• Før du starter maskinen for første gang, må du kontrollere den for eventuell transportskade. Du må aldri kople til en skadet maskin. Kontakt forhandleren hvis du ser tegn til skade.

• Hvis maskinen leveres i vintermånedene når det er minusgrader. La vaskemaskinen stå i romtemperatur i 24 timer før du bruker den for første gang.

Generelt om sikkerhet

• Det er farlig å endre spesifikasjonene eller prøve å endre dette produktet på noen måte.

Vaskeprogram 13 Stell og rengjøring 15 Hva må gjøres, hvis... 19 Tekniske data 21 Forbruksverdier 22 Montering 22 Elektrisk tilkopling 25 Miljøvern 25

Med forbehold om endringer

• Under vaskeprogrammer med høye temperaturer kan glasset i døren bli svært varmt. Ikke ta på glasset!

• Pass på at kjæledyr ikke kryper inn i trommelen. Undersøk derfor trommelen før du bruker maskinen.

• Gjenstander som mynter, sikkerhetsnåler, spiker, skruer, steiner eller andre harde, spisse materialer kan skade maskinen alvorlig og må ikke følge plaggene inn i maskinen.

• Bruk kun anbefalt mengde tøymykner og vaskemiddel. For mye vaskemiddel og tøymykner kan skade tøyet. Følg produsentens anvisninger angående mengder.

• Mindre plagg som sokker, belter og lignende vaskes best i vaskepose eller putetrekk, slik at de ikke kan komme i klemme mellom trommelen og karet.

• Ikke vask plagg eller artikler med støttebøyler, som ikke har sømmer eller som er meget slitt.

• Trekk alltid ut støpselet og steng vannkranen etter hver gangs bruk eller ved rengjøring eller vedlikeholdsarbeider.

• Du må ikke under noen omstendigheter prøve å reparere maskinen selv. Reparasjoner som ikke er utført av fagfolk, kan føre til skader eller alvorlige tekniske feil. Hvis reparasjoner er påkrevet, må du ta kontakt med et autorisert servicesenter. Be om at det bare brukes originale reservedeler.

Montering

• Dette apparatet er tungt. Vær forsiktig når du flytter det.

Page 3

electrolux 3

• Når du pakker ut apparatet, må du kontrollere at det ikke er skadet. Hvis du er i tvil, må du ikke bruke det, men kontakte servicesenteret.

• All emballasje og all transportsikring må fjernes før apparatet tas i bruk. Det kan føre til alvorlig skade på apparatet og inventar i nærheten hvis ikke alle transportsikringene er fjernet. Se avsnittet om omhandler dette i bruksanvisningen.

• Når apparatet er montert, må det kontrolleres at det ikke står på inntaksslangen eller avløpsslangen og at den elektriske kabelen ikke ligger i klem.

• Hvis maskinen plasseres på et teppebelagt gulv, må de justerbare føttene innstilles slik at luften kan sirkulere fritt under apparatet.

• Kontroller nøye om det er vannlekkasjer fra slanger og slangeforbindelser etter monteringen.

• Hvis apparatet monteres på et sted der det er fare for frost, ber vi deg lese kapitlet "Tiltak ved risiko for minusgrader.

• Alt rørleggerarbeid som er nødvendig for å montere dette apparatet må utføres av kvalifisert rørlegger eller fagperson.

• Alt elektrisk arbeid som er nødvendig for å montere dette apparatet, må utføres av kvalifisert personell.

Bruk

• Denne maskinen er beregnet for bruk i vanlig husholdning. Den må ikke brukes til andre formål enn det den er konstruert for.

• Vask bare tekstiler som tåler vask i vaskemaskin. Følg anvisningene på plaggets vaskeanvisning.

• Ikke overfyll maskinen. Se tabellen over vaskeprogrammene.

• Før vask, kontroller at alle lommer er tomme og at alle glidelåser er lukket. Unngå å vaske frynsete eller revne artikler, og behandle flekker av maling, blekk, rust og gress før vask. BH-er med bøyler må IKKE vaskes i vaskemaskinen.

•Plagg som har vært i kontakt med petroleum, sprit, tri osv. må ikke vaskes i vaskemaskinen. Hvis slike væsker har vært brukt til flekkfjerning, må de fjernes (skylt

med vann, fordampet) før de legges i maskinen.

• Trekk aldri i selve strømledningen for å ta støpselet ut av stikkontakten; trekk alltid i selve støpselet.

• Du må aldri bruke vaskemaskinen hvis strømkabelen, betjeningspanelet, topplaten eller sokkelen er så skadet, at vaskemaskinens innside er tilgjengelig.

Barns sikkerhet

• Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) som har redusert fysisk eller psykisk helse eller som mangler erfaring med eller kunnskaper om bruken, med mindre de har fått innføring i eller instruksjoner om hvordan apparatet skal brukes av en person som er ansvarlig for deres sikkerhet.

• Barn må ikke få leke med apparatet, forsikre deg om at de ikke har mulighet til det.

• Emballasjematerialene (f.eks. plastfolie og polystyren) kan være farlige for barn kvelningsfare! Pass på at barn ikke kan få tak i dem.

• Oppbevar alle vaskemidler på et sikkert sted utenfor barns rekkevidde.

• Pass på at barn eller kjæledyr ikke klatrer inn i trommelen. Maskinen har en spesiell innretning som skal forhindre at barn og husdyr kan stenge seg selv inne i trommelen For å aktivere denne funksjonen, drei bryteren (uten å trykke den inn) på innsiden av døren med urviseren til sporet står horisontalt. Bruk en mynt om nødvendig.

For å deaktivere denne funksjonen og igjen gjøre det mulig å lukke døren, drei knappen mot urviserne til sporet står loddrett

Page 4

4 electrolux

PRODUKTBESKRIVELSE

Den nye vaskemaskinen din innfrir alle moderne krav til effektiv behandling av tøyvask med lavere forbruk av vann, energi og vaskemiddel. Det nye vaskesystemet sørger for at vaskmiddelet brukes fullt ut og at vannforbruket reduseres, dermed spares det energi.

1 2

1 Vaskemiddelskuff 2 Betjeningspanel 3 Dørhåndtak

Vaskemiddelskuff

Kammer for vaskemiddel som brukes ved forvask og bløtlegging, eller for flekkfjerner, som brukes under flekk-behandlingsfasen (hvis tilgjengelig). Vaskemiddelet for forvask eller bløtlegging tilsettes i begynnelsen av vaskeprogrammet. Flekkfjerningsmiddelet tilsettes i løpet av flekk-behandlingsfasen.

Kammer for vaskemiddel i tørr eller flytende form som brukes til hovedvask. Hvis du bruker flytende vaskemiddel, heller du det i rett førdu starter programmet.

Kammer for flytende tilsetningsstoffer (skyllemiddel, stivelse). Følg produsentens anvisninger for mengden som skal brukes, og ikke ha i mer enn angitt av «MAX»-merket i vaskemiddelskuffen. Tøymykner eller stivelse må helles i kammeret før vaskeprogrammet startes.

4 Typeskilt 5 Tømmepumpe 6 Justerbare føtter

Page 5

Klistremerke for programvelger

Sammen med bruksanvisningen finner du også klistremerker for programvelgerskiven. Velg klistremerke på ønsket språk (svensk, finsk, dansk eller norsk). Rengjør betjeningspanelet med en tørr klut for å fjerne støvrester. Fjern baksiden fra klistremerket, og fest det rundt programvelgeren.

BETJENINGSPANEL

Nedenfor ser du et bilde av betjeningspanelet. Det viser programvelgeren, knappene, kontrollampene og displayet Disse tilsvarer et tall på de følgende sidene.

electrolux 5

1 2 3 4 5 6 7 8 9

Programvelger

Display

Knapp for TEMPERATUR

Knapp for REDUSERT SENTRIFU-

GEHASTIGHET FORVASK-knapp

5 6 Knapp for EKSTRA SKYLLING

Knapp for STARTTIDSFORVALG

7 8 START/PAUSE-knapp

Knapp for TID

Programvelger

Med denne kan du slå på/av maskinen, og/ eller velge et program.

Temperatur

Bruk denne knappen til å øke eller redusere vasketemperaturen.

Redusert sentrifugering

Ved å trykke på denne knappen kan du endre sentrifugehastigheten til det aktive programmet.

Forvask

Når du velger dette tilvalget, vil maskinen utføre en forvask før hovedvasken. Vasketiden vil forlenges. Dette tilvalget anbefales for svært skitne plagg.

Page 6

6 electrolux

Ekstra skylling

Denne maskinen er laget med tanke på å spare vann. Hvis det er nødvendig å skylle tøyet med ekstra vann (ekstra skylling), velger du dette tilvalget. Maskinen utfører noen ekstra skyllinger. Dette tilvalget anbefales for personer som er allergiske mot vaskemidler og i områder der vannet er svært bløtt.

Starttidsforvalg

Vaskeprogrammet kan utsettes med 30 min

- 60 min - 90 min, 2 timer, og deretter med

Display

2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9

Displayet viser følgende informasjon

2.1:Temperaturangivelse

2.2:Temperatursymboler

, Kald . Under vaskesyklusen vil displayet vise temperatursymbolet for å indikerer at maskinen har startet oppvarmingsfasen av vannet i ytterbeholderen

2.3: Sentrifugehastighetsangivelse

2.4: Sentrifugehastighetsymboler.

•

Ingen sentrifugering

•

Skyllestopp

•

Nattsyklus Under sentrifugeringsfasen vil spiralbildet vises Ingen sentrifugering-funksjonen sletter alle sentrifugefasene og øker antallet skyllinger for noen programmer Skyllestopp Når denne funksjonen velges, blir vasken liggende i det siste skyllevannet for å hindre at tøyet blir krøllet Når programmet er slutt, vil displayet vise en blinkende

, vises fortsatt 2.8 symbolet, lampen

i knappen 8 er slukket og døren låst for å indikere at vannet må pumpes ut. For å pumpe ut vannet, les kapittel «Når programmet er slutt». Ekstra stille Når du velger dette tilvalget, vil ikke maskinen tømme vannet fra siste skylling, for at ikke vasken skal bli krøllet Siden alle sentrifugefasene utelates, er denne

trinn på 1 time, opptil maks 20 timer ved hjelp av denne knappen.

Start Pause

Bruk denne knappen til å starte eller avbryte det valgte programmet.

Time manager

Bruk disse knappene for å endre den programvarigheten som vaskemaskinen foreslår automatisk.

2.12 2.11 2.10

vaskesyklusen svært stillegående og kan velges for vask på tidspunkt når strømmen er billigere For noen programmer utføres skyllingene med mer vann Når programmet er slutt, vil displayet vise en blinkende

, vises fortsatt 2.8 symbolet, lampen

i knappen 8 er slukket og døren låst for å indikere at vannet må pumpes ut. For å pumpe ut vannet, les kapittel «Når programmet er slutt».

2.5: Tilvalg: Ekstra skylling lett

eller Stryke-

2.6: Starttidsforvalg Starttidsforvalget som er stilt inn vises på displayet i noen få sekunder. Deretter vises varigheten til programmet som ble valgt tidligere. Tilhørende symbol lyser Utsettelsen reduseres med én enhet hver time, og deretter, når det bare er 1 time igjen, vil tiden reduseres hvert minutt

2.7: Barnesikring

(se kapittelet «Egne

innstillinger»).

2.8: Dør låst-symbol Når du har trykt på knapp 8 og maskinen har startet, tennes dette symbolet. Kun symbolet for den fasen som er i gang, blir værende på Når programmet er slutt, vil di-

splayet vise tre blinkende nuller (

) og

dette symbolet forsvinner.

2.9:

Page 7

electrolux 7

• Varighet på valgt program

Når du har valgt et program, vises varig-

heten i timer og minutter (for eksempel

). Varigheten vil automatisk beregnes på bakgrunn av maks. anbefalt tøymengde for hver tekstiltype. Etter at programmet har startet, vil gjenværende tid oppdateres hvert minutt.

• Programslutt

Når programmet er slutt, vil displayet vise tre blinkende nuller (

) symbolet

2.8 forsvinner og døren kan åpnes.

• Feil valg av tilvalg

Hvis et tilvalg ikke kan kombineres med det valgte vaskeprogrammet, vises meldingen Err vises i noen sekunder nederst på displayet og den integrerte røde lampen i knapp 8 begynner å blinke.

Alarmkoder

• I tilfelle driftsforstyrrelser kan noen alarmkoder vises, for eksempel

(se av-

snittet "Hva må gjøres, hvis...").

• Starttidsforvalg

2.10: Grad av smuss-symboler

•

Intensiv

SYMBOLOVERSIKT

Symboloversikt

Programvelger

= Tidsur-programmer = Skylling = Tømming = Sentrifugering

•

Normal

•

Daglig

•

Lampe

•

Hurtig

•

Superkort

•

Oppfriskning

•

Super Oppfriskning

(se avsnittet "Velg tidsur-alternativ").

2.11: Klokke-symbol Etter at programmet har startet, vises varigheten og klokkesymbolet beveger seg

2.12: Vaskeprogrammenes fasesymboler

Ved å velge vaskeprogram, kommer vaskeprogrammets fasesymboler til syne i den øvre delen av displayet Når du har trykt på knapp 8 bare symbolet for fasen som er igang:

•

Forvask

(dette tegnet lyser når du og-

så trykker på den tilhørende knappen)

•

Hovedvask

•

Skylling

•

Tømme

•

Sentrifugering

Trykknapper

= Barnesikring

+ / -

= Time Manager-knapper

FØRSTE GANGS BRUK

• Forsikre deg om at elektriske koplinger og vanntilførselsforbindelser stemmer overens med installasjonsanvisningen.

• Fjern polystyrenblokken og all emballasje fra trommelen.

• Kjør et program for bomull uten klær i maskinen på høyeste temperatur for

å fjerne eventuelle produksjonsrester fra maskinens trommel og kar, før du vasker for første gang. Hell et 1/2 målebeger vaskemiddel i rommet for vaskemiddel til hovedvasken og start maskinen.

Page 8

8 electrolux

EGENE INNSTILLINGER

Lydsignaler

Denne maskinen er utstyrt med et lydsignal som høres i følgende tilfeller

• når syklusen er slutt

• hvis det er en feil Ved å trykke på 4 og 5-knappene samtidig i ca. 6 sekunder, deaktiveres lydsignalet (bortsett fra hvis det foreligger en feil). Ved å trykke på de samme 2 knappene en gang til, aktiveres lydsignalet igjen

Barnesikring

Barnesikringen gjør at du kan la vaskemaskinen være uten tilsyn uten at du trenger å være redd for at barn kan komme til skade

DAGLIG BRUK

Legg tøy i maskinen

Åpne døren ved å trekke dørhåndtaket forsiktig utover. Legg vasken inn i trommelen, ett plagg om gangen. Rist tøyet godt. Lukk døren. Pass på at det ikke blir liggende tøy mellom pakningen og døren. Da kan det oppstå lekkasje eller skade på tøyet.

av eller skade maskinen Denne funksjonen er aktiv selv når vaskemaskinen ikke er i bruk Du kan aktivere denne funksjonen på to måter

1. Før du trykker på knappen 8: Det vil ik-

ke være mulig å starte maskinen

2. Etter at du har trykket på knappen 8:

Det vil være umulig å endre noen av

programmene eller tilvalgene. Hvis du vil aktivere eller deaktivere dette alternativet, trykker du i ca. 6 sekunder sam-

tidig på knappene 5 og 6 til symbolet ses eller forsvinner.

vi-

Mål opp riktig mengde vaskemiddel og skyllemiddel

Trekk ut vaskemiddelskuffen til den stopper. Mål opp nødvendig mengde vaskemid-

del, hell det i kammeret for hovedvask eller i det tilsvarende kammeret som hører til valgt program/tilvalg (se nærmere detaljer i "Vaskemiddelskuff").

Hvis nødvendig, heller du tøymykner i kammeret som er merket med

bruker må ikke være over "MAX"-merket i skuffen). Lukk skuffen forsiktig.

(mengden du

Page 9

Velge ønsket program ved å dreie programvelgeren (1)

Vri programvelgeren til ønsket program. Vaskemaskinen vil foreslå en temperatur og automatisk velge maks. sentrifugehastighet for programmet du har valgt. Du kan endre disse verdiene ved hjelp av tilsvarende knapper. Den grønnekontrollampen på knapp 8 begynner å blinke. Programvelgeren kan dreies både med og mot urviseren. Drei til posisjon

for å tilba-

kestille programmet/slå av maskinen.

Ved programslutt må du dreie programvelgeren til posisjon

for å slå

av maskinen.

Obs Hvis du dreier programvelgeren til

et annet program mens maskinen er i drift, blinker den røde kontrollampen på knapp 8 3 ganger, og meldingen Errlyser i displayet for å angi feil valg. Maskinen utfører ikke det nye valgte programmet.

Velg temperatur ved å trykke på knapp 3

Når du velger et program, foreslår maskinen en standardtemperatur Trykk på denne knappen gjentatte ganger for å øke eller redusere temperaturen, hvis du vil vaske ved en annen temperatur

electrolux 9

Reduser sentrifugehastigheten om nødvendig ved å trykke på knapp 4

Når det ønskede programmet er valgt, foreslår maskinen automatisk den største sentrifugehastigheten som er innstilt for dette. Trykk på knapp 4 gjentatte ganger for å endre sentrifugehastigheten, hvis du vil bruke en annen sentrifugehastighet.

Velge tilvalgene på denne maskinen ved å trykke på knappene 4, 5 og 6

Avhengig av hvilket program du har valgt, kan du kombinere ulike funksjoner. Disse må velges etter at du har valgt det programmet du vil bruke og før du trykker på knapp 8. Når du trykker på disse knappene, kommer tilhørende symboler til syne i displayet Hvis du trykker en gang til å dem, forsvinner symbolene Hvis et feil alternativ er valgt blinker den røde pilotlampen på knapp 8 3 ganger og Err-meldingen vises i displayet i noen få sekunder.

For informasjon om hvilke tilvalg som kan brukes med hvilke vaskeprogrammer, viser vi til avsnittet «Vaskeprogram».

Velg starttidsforvalg ved å trykke på knapp 7

Før du starter programmet, hvis du vil utsette start, trykker du flere ganger på knapp 7 for å velge ønsket utsettelse. Tilsvarende tegn 2.6 vises på displayet, på den øvre delen av displayet. Den valgte utsettelsen (opptil 20 timer) vises på displayet i noen få sekunder før programmets varighet vises igjen Du må du velge dette tilvalget etter at du har stilt inn programmet og før du trykker på knapp 8. Du kan endre eller avbryte starttidsforvalget til enhver tid, før du trykker på knapp 8. Velge starttidsforvalg:

1. Velg vaskeprogrammet og tilvalgene

som ønskes.

2. Velg starttidsforvalg ved å trykke på

knapp 7.

Page 10

10 electrolux

3. Trykk på knapp 8:

– Maskinen vil begynne nedtellingen ti-

me for time

– Programmet vil starte når den innstil-

te utsettelsen er utløpt.

Avbryte starttidsforvalg etter å ha trykket på knapp 8:

1. Sett vaskemaskinen på PAUSE ved å

trykke på knapp 8.

Trykk på knapp 7 når symbolet

’ vi-

ses

3. Trykk på knapp 8 én gang til for å star-

te programmet.

Viktig Du kan bare endre den valgte utsettelsen etter at du har valgt vaskeprogrammet på nytt. Starttidsforvalget kan ikke velges med

TØMMING-programmet. Start programmet ved å trykke knapp 8

For å starte det valgte programmet, trykk på knappen 8, den grønne pilotlampen på knappen 8 slutter å blinke. Symbolet 2.8 vises på displayet for å vise at maskinen starter og at døren er låst. For å avbryte et program som er i gang, trykker du på knapp 8: den grønne kontrollampen vil begynne å blinke. For å starte programmet fra der det ble stoppet, trykk på knapp 8 på nytt. Hvis du har valgt starttidsforvalg, vil maskinen begynne nedtellingen Hvis et feil alternativ er valgt, blinker den rø- de pilotlampen på knapp 8 3 ganger og meldingen Err vises i noen sekunder.

Velge tilvalget Tidsstyring ved å trykke på knapp 9

Ved å trykke på disse knappene gjentatte ganger, kan du øke eller redusere vaskesyklusens varighet Symbolet 2.10 vil vises på displayet og indikere valgt grad av smuss. Dette alternativet finnes kun med programmene Bomull, Syntetisk og Skåne.

Grad av

smuss

Intensiv For svært skittent

Normal For normalt skittent

Daglig For daglig skittent

Sym-

bol

Tekstiltype

tøy

Grad av

smuss

Lampe For lett skittent tøy Hurtig For svært lite skit-

Superkort

Oppfriskning

Super Oppfriskning

1) Vi anbefaler at du reduserer klesmengden (se

oversikten over Vaskeprogram

2) Når du velger dette alternativet, vises det relevante

tegnet i et øyeblikk og forsvinner deretter straks.

Sym-

bol

Tekstiltype

tent tøy For tøy som bare er

blitt brukt en kort stund

Kun for å oppfriske plagg

Bare for å oppfriske noen få plagg

Endre et tilvalg eller et program som er i gang

Du kan endre et tilvalg før det startes av programmet . Før du foretar endringen, må du sette maskinen på PAUSE ved å trykke på knappen 8 (hvis du vil endre tilvalget Tidsstyring, må du avbryte det programmet som er i gang og foreta innstillingen på nytt). Det er bare mulig å endre et program som er i gang ved å tilbakestille det. Drei pro-

gramvelgeren til

og deretter til den nye

programposisjonen. Start det nye programmet ved å trykke inn 8 én gang til. Vaskevannet blir værende i karet.

Stoppe et program

Trykk på knapp 8 for å stoppe et program som er i gang. Den tilsvarende grønne kontrollampen begynner å blinke. Trykk på knappen på nytt for å starte programmet på nytt.

Avbryte et program

Drei programvelgeren til

for å avbryte et program som er i gang. Nå kan du velge et annet program.

Åpne døren

Etter at programmet har startet (eller under starttidsnedtellingen) er døren låst. Hvis du vil åpne den, setter du maskinen på PAUSE ved å trykke på knapp 8. Hvis symbol 2.8 forsvinner etter noen minutter, kan døren åpnes. Hvis symbol 2.8 ikke slukker, betyr det at maskinen allerede varmer opp eller at vann-

Page 11

electrolux 11

standen er for høy. Ikke forsøk å åpne døren med makt Hvis du ikke kan åpne døren, men er nødt til å åpne den, må du slå maskinen av ved å dreie programvelgeren til minutter kan døren åpnes (vær oppmerk- som på vannivået og temperaturen!). Når du lukker døren må du velge programmet og tilvalgene på nytt og trykke på knapp 8.

Når programmet er slutt

Maskinen stopper automatisk. Tre blinkende nuller ( Kontrollampen til knappen 8 slokker. Det høres et lydsignal i noen minutter. Dersom du har valgt et program eller et tilvalg som slutter med at vannet blir værende i trommelen, vises symbolet 2.8 fortsatt i displayet for å angi at du må tømmet vannet før du åpner døren.

Hvilemodus : når programmet er ferdig, aktiveres energisparesystemet etter et par minutter. Lysstyrken i displayet reduseres.

) vises i displayet.

. Etter noen

NYTTIGE TIPS OG RÅD

Sortere tøyet

Følg vaskesymbolene på hvert plagg og produsentens vaskeinstruksjoner. Sorter vasken slik: hvitt, kulørt, syntetisk, finvask, ull.

Før du legger tøy i maskinen

Vask aldri hvitt og kulørt tøy sammen. Hvitt tøy kan bli "grålig" etter vaskingen. Nye, kulørte plagg kan farge av i første vask. De bør derfor alltid vaskes separat den første gangen. Knepp igjen putetrekk og lukk alle glidelåser, hemper og trykknapper. Knytt sammen eventuelle belter eller lange snorer. Fjern vanskelige flekker før vask. Gni særlig flekkede områder inn med et flekkfjerningsmiddel eller vaskemiddelpasta. Behandle gardiner særlig skånsomt. Fjern hekter eller legg dem inn i en pose eller et nett.

Trommelen fortsetter å gå med jevne mellomrom til vannet pumpes ut. Følg anvisningene nedenfor for å tømme vannet:

Drei programvelgeren til

2. Velg programmet for utpumping eller

sentrifugering.

3. Reduser sentrifugehastigheten om nød-

vendig ved hjelp av tilsvarende knapp

4. Trykk på knapp 8. Når programmet er ferdig, forsvinner symbolet 2.8 og døren kan åpnes. Drei programvelgeren til Ta ut tøyet fra trommelen og sjekk at trommelen er tom. Steng vannkranen når vasken er ferdig.. La døren stå på gløtt for å hindre at det danner seg mugg og ubehagelig lukt.

Når du trykker på en vilkårlig knapp, vil apparatet forlate energisparingsmodusen.

Flekkfjerning

Vanskelige flekker går kanskje ikke vekk med bare vann og vaskemiddel. Derfor er det lurt å behandle dem før vask. Blod:behandle friske flekker med kaldt vann. For tørkede flekker, legg i bløt over natten i vann med spesialmiddel, gni deretter inn med vaskemiddel og vann. Oljebasert maling:fukt med vaskebensin, legg plagget på en myk klut og bearbeid flekken for hånd; gjenta flere ganger. Tørkede fettflekker:fukt med terpentin, legg plagget på en myk overflate, og bearbeid flekken med fingertuppene og en bomullsklut. Rust:oksalsyre oppløst i varmt vann eller et rustfjerningsmiddel brukt kaldt. Vær forsiktig med rustflekker som ikke er ferske, fordi cellulosestrukturen i tekstilene allerede kan være skadet og har nå en tendens til å bli hullet. Muggflekker:behandles med blekemiddel, skylles godt (kun hvitt og fargeekte tøy).

for å slå av maskinen.

Page 12

12 electrolux

Gress:gni lett inn med vaskemiddel og be-

handle med blekemiddel (kun hvitt og fargeekte tøy). Kulepenn og lim:fukt med neglelakkfjerner

, legg plagget på en myk klut og bearbeid

flekken for hånd. Leppestift:fukt med neglelakkfjerner som over, behandle deretter flekken med metylsprit. Restflekker behandles med blekemiddel. Rødvin:bløtlegg i vann og vaskemiddel, skyll og behandle med eddiksyre eller sitronsyre, skyll. Restflekker behandles med blekemiddel. Blekk:avhengig av blekktype, fukter du tøy-

et først med neglelakkfjerner

, så med eddiksyre; Behandle eventuelle restflekker på hvitt tøy med blekemiddel og skyll grundig til slutt. Tjære:behandle først med flekkfjerner, metylsprit eller vaskebensin, gni deretter godt inn med vaskemiddelpasta.

Vaskemidler og tilsetningsmidler

Gode vaskeresultater avhenger blant annet av det vaskemiddelet som blir brukt, og korrekt mengde reduserer belastningene på miljøet. Selv biologisk nedbrytbare vaskemidler inneholder stoffer som i større mengder kan skade den økologiske balansen. Valg av vaskemiddel avhenger av tekstiltype (finvask, ull, bomull osv.), farge, vasketemperatur og hvor tilsmusset tøyet er. Alle typer vanlige vaskemidler for vaskemaskin kan brukes i denne maskinen:

• vaskemiddel i pulverform for alle typer

tekstiler

• vaskemiddel i pulverform for ømfintlige

tekstiler (60°C maks) og ullplagg

• flytende vaskemiddel, først og fremst for vaskeprogrammer ved lavere temperaturer (60°C maks) for alle typer tekstiler, eller spesialmiddel kun for ull.

Vaskemiddelet og eventuelle tilsetningsmidler må fylles i riktig rom i vaskemiddelskuffen før vaskeprogrammet startes. Hvis du bruker flytende vaskemiddel, må du velge et program uten forvask. Vaskemaskinen er utstyrt med et resirkuleringssystem som gjør at den utnytter konsentrerte vaskemidler fullt ut. Følg anbefalingene fra vaskemiddelprodusenten angående mengder og ikke fyll i

mer enn til "MAX"-merket i vaskemiddelskuffen.

Mengde vaskemiddel som skal brukes

Type og mengde vaskemiddel avhenger av type tekstil, ilagt tøymengde, hvor skittent tøyet er og hvor hardt vannet er der du bor. Følg produsentens anvisninger angående mengde. Bruk mindre vaskemiddel hvis:

• du vasker en liten mengde tøy

• tøyet bare er litt skittent

• det danner seg mye skum under vask.

Grader av vannhardhet

Vannhardheten klassifiseres i såkalte hardhetsgrader. Hos det lokale vannverket eller fra kommunen din kan du få mer informasjon om vannhardheten der du bor. Hvis vannhardhetsgraden er middels eller høy, anbefaler vi at du tilsetter vannavherder til vannet, følg alltid produsentens anvisninger. Hvis vannhardhetsgraden er for bløt, må du justere mengden vaskemiddel.

1) Ikke bruk neglelakkfjerner på kunstsilke

Page 13

VASKEPROGRAM

Program - Høyeste og laveste temperatur - Beskrivelse av program - Maksimal sentrifugehastighet - Maksimal tøymengde - Tøytype

Bomull

90° - kald Hovedvask - Skyllinger Maksimal sentrifugehastighet 1600 opm Maks tøymengde 8 kg - Redusert tøymengde 4 kg

Hvit og kulørt bomull (normalt skitne plagg).

Syntetisk

60° - kald Hovedvask - Skyllinger Maksimal sentrifugehastighet ved 900 opm Maks tøymengde 4 kg - Redusert tøymengde 2 kg Syntetiske tekstiler eller blandingstekstiler: undertøy, farget tøy, krympefrie skjorter, bluser.

Finvask

40° - kald Hovedvask - Skyllinger Maksimal sentrifugehastighet 700 opm Maks tøymengde 4 kg - Redusert tøymengde 2 kg

Ømfintlige tekstiler: akryl, viskose, polyester.

Ull/Håndvask

40° - kald Hovedvask - Skyllinger Maksimal sentrifugehastighet 1000 opm Maks tøymengde 2 kg Vaskeprogram for maskinvaskbar ull og ullplagg som må håndvaskes samt ømfintlige tekstiler som er merket med «håndvask»-symbolet.

Et enkelt eller stort plagg kan føre til ubalanse. Hvis produktet ikke starter den siste sentrifugeringsfasen kan du legge i flere plagg, forandre på mengden manuelt og deretter velge sentrifugeringsprogrammet.

Dameundertøy

40° - kald Hovedvask - Skyllinger Maksimal sentrifugehastighet 1000 opm Maks tøymengde 1 kg Dette programmet passer for svært ømfintlige plagg, som f.eks. dameundertøy, BHer og truser. Maks sentrifugehastighet er automatisk redusert.

Alternativer

REDUSERT SENTRI-

FUGERING

EKSTRA STILLE

SKYLLESTOPP

INGEN SENTRIFU-

GERING

FORVASK

EKSTRA SKYLLING

TIDSUR

REDUSERT SENTRI-

FUGERING

EKSTRA STILLE

SKYLLESTOPP

INGEN SENTRIFU-

GERING

FORVASK

EKSTRA SKYLLING

TIDSUR

REDUSERT SENTRI-

FUGERING

EKSTRA STILLE

SKYLLESTOPP

INGEN SENTRIFU-

GERING

FORVASK

EKSTRA SKYLLING

TIDSUR

REDUSERT SENTRI-

FUGERING

EKSTRA STILLE

SKYLLESTOPP

INGEN SENTRIFU-

GERING

REDUSERT SENTRI-

FUGERING

EKSTRA STILLE

SKYLLESTOPP

INGEN SENTRIFU-

GERING

electrolux 13

Vaskemiddels-

kuff

Page 14

14 electrolux

Program - Høyeste og laveste temperatur - Beskrivelse av program - Maksimal sentrifugehastighet - Maksimal tøymengde - Tøytype

Skyll

Skylling - Lang sentrifugering Maksimal sentrifugehastighet 1600 opm Maks tøymengde 8 kg Med dette programmet kan du skylle og sentrifugere bomullstøy som du har håndvasket. Velg tilvalget EKSTRA SKYLLING hvis du ønsker en grundigere skylling. Produktet vil utføre noen ekstra skyllinger.

Tømming

Tømming av vann Maks tøymengde 8 kg For tømming av vannet fra siste skylling i programmer med tilvalg med skyllevannstopp.

Sentrifugering

Utpumping og lang sentrifugering Maksimal sentrifugehastighet 1600 opm Maks tøymengde 8 kg Separat sentrifugering for håndvaskede plagg og etter programmer med skyllevannstopp. Du kan velge sentrifugehastighet ved å trykke på den aktuelle knappen for å tilpasse hastigheten til stoffene som skal sentrifugeres.

Bomull øko

90° - 40° Hovedvask - Skyllinger Maksimal sentrifugehastighet 1600 opm Maks tøymengde 8 kg Hvit og fargeekte bomull. Dette programmet kan velges for lett eller normalt skittent tøy av bomull. Temperaturen blir lavere og vasketiden forlenges. Dermed oppnås et godt vaskeresultat samtidig som du sparer strøm.

Teppe

40° - 30° Hovedvask - Skyllinger Maksimal sentrifugehastighet 700 opm Maks tøymengde 2.5 kg For et enkelt vaskbart syntetisk teppe eller en dyne.

Strykelett

60° - kald Hovedvask - Skyllinger Maksimal sentrifugehastighet ved 900 opm Maks tøymengde 1.5 kg Med dette tilvalget vil tøyet vaskes og sentrifugeres forsiktigere, slik at det ikke krøller seg. Dermed blir det enklere å stryke tøyet. I tillegg vil maskinen utføre ekstra skyllinger.

Alternativer

REDUSERT SENTRI-

FUGERING

EKSTRA STILLE

SKYLLESTOPP

INGEN SENTRIFU-

GERING

EKSTRA SKYLLING

REDUSERT SENTRI-

FUGERING

REDUSERT SENTRI-

FUGERING

EKSTRA STILLE

SKYLLESTOPP

INGEN SENTRIFU-

GERING

FORVASK

EKSTRA SKYLLING

REDUSERT SENTRI-

FUGERING

REDUSERT SENTRI-

FUGERING

SKYLLESTOPP

INGEN SENTRIFU-

GERING

FORVASK

EKSTRA SKYLLING

Vaskemiddels-

kuff

Page 15

electrolux 15

Program - Høyeste og laveste temperatur - Beskrivelse av program - Maksimal sentrifugehastighet - Maksimal tøymengde - Tøytype

14 min.

30° Hovedvask - Skyllinger Maksimal sentrifugehastighet 900 opm Maks tøymengde 2 kg Kort vaskesyklus som egner seg ypperlig for tøy som bare skal friskes opp.

5 skjorter

30° Hovedvask - Skyllinger Maksimal sentrifugehastighet 900 opm Maks tøymengde 1 kg Et spesielt program for å vaske skjorter som ikke er så skitne.

Cool clean

Kald Hovedvask - Skyllinger Maksimal sentrifugehastighet 1200 opm Maks tøymengde 3 kg Meget effektivt kaldt vaskeprogram for lett skittent tøy av bomull, syntetisk eller blandingstekstiler. Dette programmet krever bruk av et vaskemiddel som blir aktivt allerede i kaldt vann.

Hvis vanninntakstemperaturen er lavere enn 6 °C, vil maskinen utføre en kort oppvarmingsfase. Vaskemiddelet må brukes med den medfølgende eller en annen egnet doseringsenhet for vaskemiddel (bruk den mengden som er anbefalt av produsenten).

O = AV

For å avbryte programmet som er i gang eller slå av maskinen.

1) Hvis du bruker flytende vaskemiddel, må du velge et program uten FORVASK.

2) Hvis du velger tilvalget Superkort ved å trykke på knappene 9, anbefaler vi å redusere maks. tøymengde som vist. Maks tøymengde er mulig, men med noe redusert vaskeresultat. Hvis du velger Oppfriskning eller Super oppfriskning, anbefaler vi at du reduserer tøymengden enda mer.

Alternativer

REDUSERT SENTRI-

FUGERING

SKYLLESTOPP

INGEN SENTRIFU-

GERING

REDUSERT SENTRI-

FUGERING

INGEN SENTRIFU-

GERING

REDUSERT SENTRI-

FUGERING

INGEN SENTRIFU-

GERING

SKYLLESTOPP

EKSTRA SKYLLING

Vaskemiddels-

kuff

STELL OG RENGJØRING

Advarsel Du må kople maskinen fra strømmen før du kan foreta rengjørings- eller vedlikeholdarbeid.

Avkalkning

Vannet vårt inneholder kalk naturlig. Det er lurt å bruke et avkalkningsmiddel i maskinen med jevne mellomrom. Gjør dette uten tøy i maskinen og i samsvar med anvisningene fra produsenten. Dette vil forhindre kalkavleiringer.

Etter hver gangs vask

La døren stå åpen en stund. Dette forhindrer at det danner seg mugg og ubehagelig lukt inni vaskemaskinen. Dessuten bevarer du også dørpakningene bedre hvis du lar døren stå åpen etter vask.

Vedlikeholdsvask

Når du bruker vaskemaskinen ved lave temperaturer, kan det lett danne seg et belegg inni trommelen. Vi anbefaler at du gjennomfører en vanlig vaskesyklus som en vedlikeholdsvask.

Page 16

16 electrolux

Gå frem på følgende måte:

• Trommelen skal være tom for tøy.

• Velg det varmeste vaskeprogrammet for

bomull.

• Bruk vanlig mengde vaskemiddel. Det må

være et middel i pulverform med biologiske egenskaper.

Utvendig rengjøring

Rengjør kabinettet utvendig kun med såpe og vann, og tørk godt.

Viktig Bruk aldri denaturert sprit, løsemiddel eller liknende produkter til å rengjøre kabinettet.

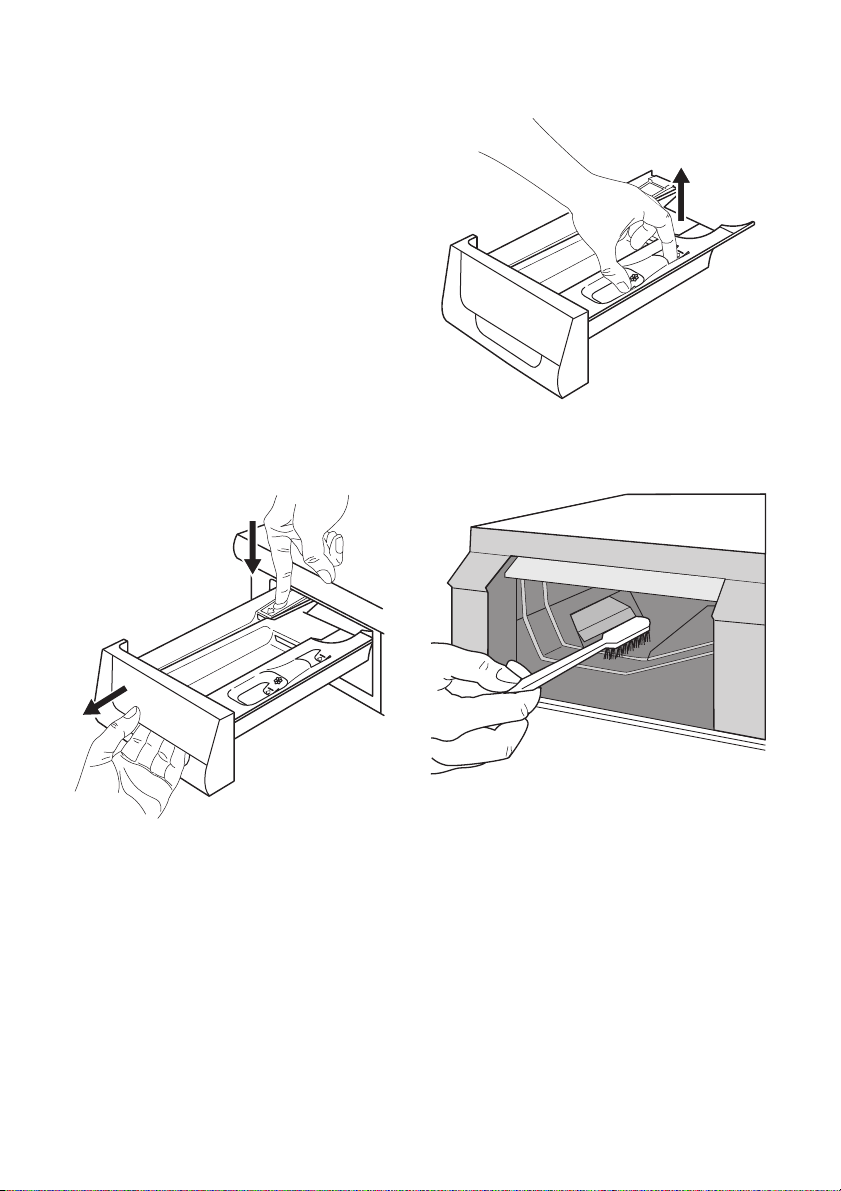

Rengjøre vaskemiddelskuffen

Vaskemiddelskuffen bør rengjøres jevnlig. Skuffen for vaskemiddel og tilsetningsmidler bør rengjøres regelmessig. Ta ut skuffen ved å trykke låsen nedover, og trekk skuffen ut.

Rengjør kammeret til vaskemiddelskuffen med en børste.

Skyll den under springen for å fjerne alle rester etter oppsamlet vaskemiddel. Den øverste delen av kammeret for tilsetningsmidler kan også fjernes for å lette rengjøringen. Vask alle deler med vann.

Trommelen

Rester etter rust i trommelen kan forekomme som følge av at fremmedlegemer ruster i vasken eller fordi vannet inneholder jern.

Viktig Ikke bruk sure avkalkningsmidler, slipende vaskemidler som inneholder klor eller jern eller stålull for rengjøring av trommelen.

1. Fjern ev. rust fra trommelen med et rengjøringsmiddel for rustfritt stål.

2. Kjør et vaskeprogram uten tøy for å fjerne eventuelle vaskemiddelrester. Program: Kort bomullsprogram på maksimumstemperatur og legg til ca. 1/4 målebeger med vaskemiddel.

Page 17

electrolux 17

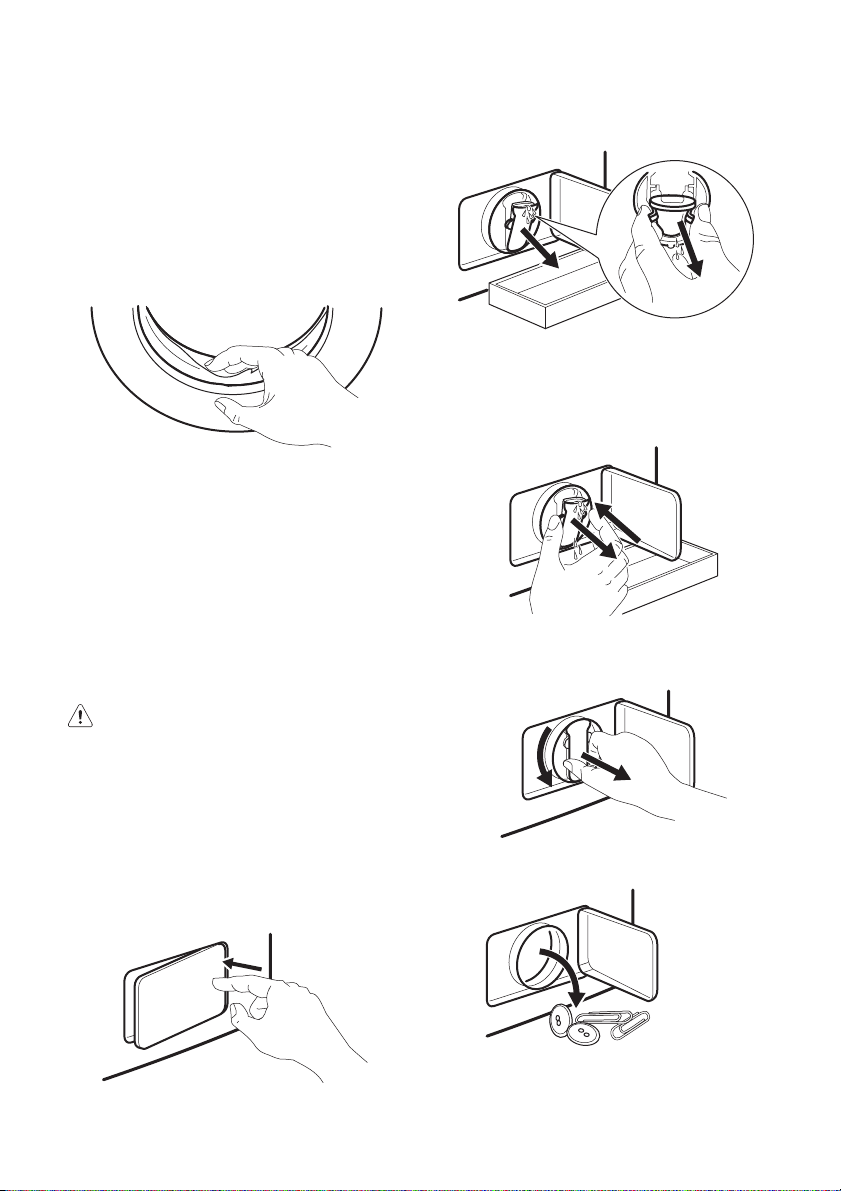

Dørpakning

Kontroller dørpakningen regelmessig og fjern eventuelle fremmedlegemer som kan ha samlet seg i bretten.

Tømmepumpe

Undersøk tømmepumpen regelmessig og sørg for at den er ren. Rengjør pumpen regelmessig og/eller dersom:

• Produktet tømmer ikke ut vannet.

• Trommelen ikke spinner.

• Produktet lager uvanlige lyder som skyldes blokkering av avløpspumpen.

• Et problem med vannavløpet oppdages (se kapittelet "Hva må gjøres, hvis ..." for mer informasjon).

Advarsel

1. Trekk støpselet ut av stikkontakten.

2. Ikke ta ut filteret mens produktet er i drift. Ikke rengjør avløpspumpen hvis vannet i produktet er varmt. Vannet må være kaldt før du kan rengjøre avløpspumpen.

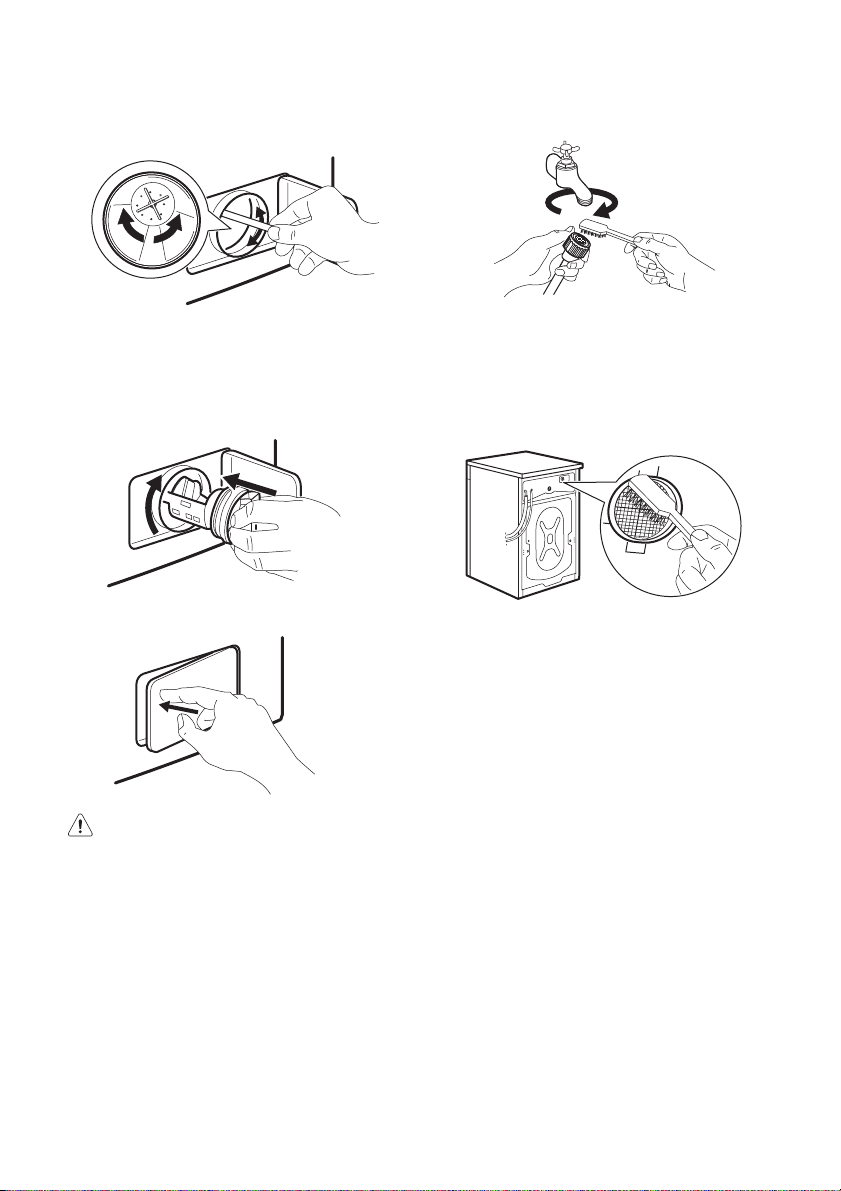

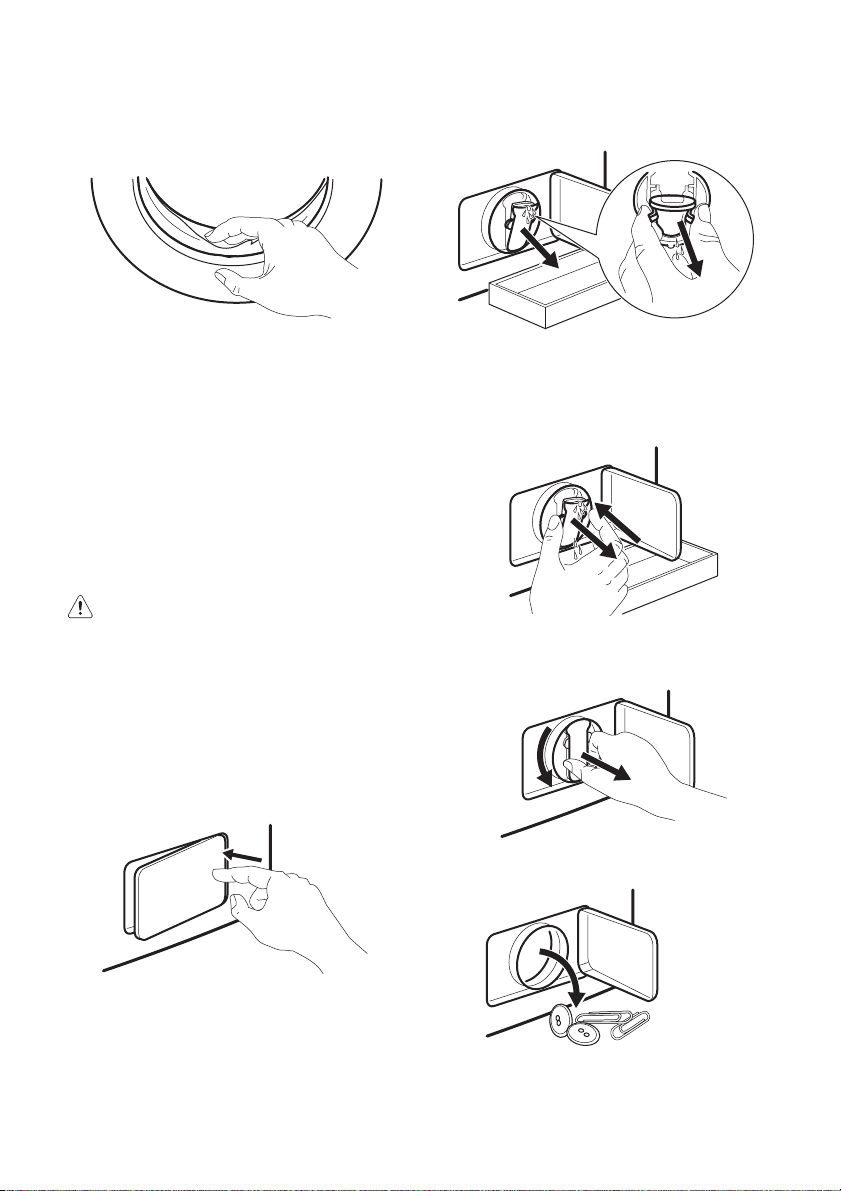

For å rengjøre avløpspumpen:

1. Åpne lokket til pumpen.

3. Trykk på de to armene og trekk avløpskanalen forover, slik at vannet renner ut.

4. Hvis beholderen blir full av vann, setter du avløpskanalen på plass igjen for å stoppe vannet og tømmer beholderen. Gjenta trinn 3 og 4 helt til det ikke renner ut mer vann fra avløpspumpen.

5. Trekk avløpskanalen tilbake igjen.

6. Skru løs filteret og fjern det.

2. Sett en beholder under rennen i avløpspumpen for å samle opp vannet som renner ut.

7. Fjern lo og gjenstander fra pumpen.

Page 18

18 electrolux

8. Kontroller at pumpehjulet kan dreie rundt. Hvis ikke, ta kontakt med servicesenteret.

9. Rengjør filteret og sett det tilbake i pumpen, inn i føringene.

10. Pass på å stramme filteret ordentlig for å hindre lekkasjer.

11. Lukk døren til avløpspumpen.

Advarsel

Du må aldri fjerne pumpedekselet når produktet er i gang, men alltid vente til programmet er ferdig og maskinen er tom. Pumpedekselet må trekkes forsvarlig til for å hindre lekkasje og unngå at barn klarer å fjerne det.

Rengjøre filteret i vanninntaksslangen.

Hvis du synes at maskinen bruker lengre tid på å fylles med vann, bør du kontrollere at filteret i vanninntaksslangen ikke er blokkert.

1. Steng vannkranen.

2. Skru av vanninntaksslangen.

3. Rengjør filteret i slangen med en stiv børste.

4. Skru slangen tilbake på kranen.

5. Skru løs slangen fra maskinen. Ha en klut i nærheten. Det kan renne ut litt vann.

6. Rengjør filteret i ventilen med en stiv børste eller med en klut.

7. Kople slangen til maskinen igjen, og forsikre deg om at tilkoblingen er tett.

8. Åpne vannkranen.

Nødtømming

Hvis produktet ikke klarer å tømme ut vannet, gjør du slik:

1. trekk støpselet ut av stikkontakten;

2. steng vannkranen;

3. vent om nødvendig til vannet er avkjølt;

4. åpne luken til pumpen;

5. sett en beholder på gulvet under rennen i avløpspumpen;

6. trykk på de to armene og trekk avløpskanalen forover, slik at vannet renner ut;

7. når beholderen er full av vann, setter du avløpskanalen på plass igjen og tømmer beholderen; gjenta prosedyren til det ikke kommer ut mer vann;

8. rengjør pumpen hvis det er nødvendig (se avsnittet "Tømmepumpe");

9. lukk luken til avløpspumpen.

Når du tømmer ut vannet ved hjelp av nødtømmeprosedyren, må du aktivere avløpssystemet på nytt:

Page 19

electrolux 19

1. Ha 2 liter vann i hovedkammeret i vaskemiddelbeholderen.

2. Start programmet for å tømme ut vannet.

Forholdsregler ved frost

Hvis maskinen står et sted hvor temperaturen kan bli under 0° C, må du fjerne vann som er igjen i inntaksslangen og avløpspumpen.

1. trekk støpselet ut av stikkontakten.

2. steng vannkranen

3. skru av vanninntaksslangen fra kranen;

4. legg de to endende av inntaksslangen i en beholder og la vannet renne ut av slangen.

HVA MÅ GJØRES, HVIS...

Visse problemer skyldes mangel på grunnleggende vedlikehold eller at noe er oversett. Dette kan ofte løses uten at du må tilkalle servicetekniker. Før du kontakter nærmeste servicesenter, bør du gjennomføre kontrollene som er oppført nedenfor. Mens maskinen er i bruk, kan det noen ganger hende at den røde kontrollampen på knapp 8 blinker, en av følgende alarmkoder kommer til syne i displayet og det høres et lydsignal hvert 20. sekund for å angi at maskinen ikke fungerer:

Feil Mulig årsak/Løsning

Døren er ikke lukket.

• Lukk døren ordentlig. Støpselet er ikke satt ordentlig inn i kontakten.

• Sett støpselet ordentlig inn i kontakten. Stikkontakten er ikke strømførende.

• Kontroller de elektriske installasjonene i huset.

Vaskemaskinen vil ikke starte:

Sikringen har gått.

• Skift sikringen. Programvelgeren er ikke satt i riktig posisjon, og/eller du har ikke trykket på 8-knappen.

• Drei programvelgeren og trykk på 8-knappen igjen. Det er valgt starttidsforvalg.

• Hvis tøyet skal vaskes med en gang, avbryter du starttidsforvalget.

Barnesikringen er aktivert.

• Deaktiver barnesikringen.

5. tøm pumpesluket som beskrevet i avsnittett ‘Nødtømming’.

6. når avløpspumpen er tom, monterer du vanninntaksslangen igjen.

Advarsel

Pass på at temperaturen er over 0 °C før du bruker produktet igjen. Produsenten er ikke ansvarlig for skader som skyldes frost.

Merk!

Dette produktet er laget for å brukes i normal innendørs temperatur. Produsenten er ikke ansvarlig for skader som følge av frost.

•

: problem med vanntilførselen.

•

: problem med utpumping av van-

net.

•

: dør åpen.

Når du har løst problemet, trykk på knappen 8 for å starte programmet igjen. Hvis problemet fortsetter etter alle disse kontrollene, kontakt ditt lokale servicesenter.

Page 20

20 electrolux

Feil Mulig årsak/Løsning

Vaskemaskinen tar ikke inn vann:

Maskinen tar inn vann og tømmer det ut igjen med en gang:

Maskinen tømmer ikke og/ eller sentrifugerer ikke:

Det er vann på gulvet:

Utilfredsstillende vaskeresultater:

Døren lar seg ikke åpne:

Vannkranen er stengt.

• Åpne vannkranen. Inntaksslangen er klemt eller bøyd.

• Kontroller tilkoblingen av inntaksslangen. Filteret i inntaksslangen eller filteret i inntaksventilen er blokkert.

• Rengjør vanninntaksfiltrene (se "Rengjøre vanninntaksfiltrene" for flere opplysninger).

Døren er ikke lukket ordentlig.

• Lukk døren ordentlig.

Enden av avløpsslangen sitter for lavt.

• Les mer om dette i avsnittet om "Vannavløp".

Avløpsslangen er klemt eller bøyd.

• Kontroller tilkoblingen av avløpsslangen.

Avløpsfilteret er blokkert.

• Rengjør avløpsfilteret.

Det er valgt et tilvalg eller et program som slutter med at det er vann i trommelen eller som ikke sentrifugerer.

• Velg tømme- eller sentrifugeringsprogrammet.

Tøyet ligger ikke jevnt fordelt i trommelen.

• Fordel tøyet på nytt.

Det ble brukt for mye vaskemiddel eller uegnet vaskemiddel (danner for mye skum).

• Reduser mengden vaskemiddel eller bruk et annet middel.

Kontroller om det er lekkasje fra en av koblingene på vanninntaksslangen. Det er ikke alltid enkelt å se om det renner vann ned langs slangen, sjekk om den er våt.

• Kontroller koplingene på vanninntaksslangen.

Avløps- eller inntaksslangen er skadet.

• Skift den ut med en ny.

Filteret er ikke ordentlig skrudd inn etter rengjøringen.

• Skru filteret helt inn.

Det ble brukt for lite vaskemiddel eller vaskemiddelet er ikke egnet.

• Øk mengden vaskemiddel eller bruk et annet middel.

Vanskelige flekker ble ikke behandlet før vask.

• Bruk et flekkfjerningsmiddel for å behandle de vanskelige flekkene.

Det ble ikke valgt riktig temperatur.

• Kontroller om du har valgt riktig temperatur.

For mye tøy i trommelen.

• Reduser tøymengden.

Programmet er fremdeles i gang.

• Vent til vaskeprogrammet er ferdig.

Dørlåsen er ikke frigjort ennå.

•

Vent til symbolet eller lyset (avhengig av modellen)

har

slukket.

Det er vann i trommelen.

• Velg tømme- eller sentrifugeringsprogram for å tømme vannet.

Page 21

Feil Mulig årsak/Løsning

Transportsikring og emballasje er ikke fjernet.

• Kontroller at produktet er riktig montert.

Vaskemaskinen vibrerer eller lager mye støy:

Det tar lang tid før sentrifugeringen starter eller maskinen vil ikke sentrifugere:

Vaskemaskinen lager uvanlige lyder:

Det er ikke noe vann å se i trommelen:

Føttene er ikke justert

• Kontroller at produktet står helt i vater.

Tøyet ligger ikke jevnt fordelt i trommelen.

• Fordel tøyet på nytt.

Det kan være for lite tøy i trommelen.

• Legg i mer tøy.

Maskinens elektroniske ubalansekontroll er aktivert fordi tøyet ikke er jevnt fordelt i trommelen. Tøyet fordeles på nytt ved at trommelen reverserer. Dette kan skje flere ganger før ubalansen forsvinner og normal sentrifugering kan gjenopptas. Hvis tøyet fremdeles ikke ligger jevnt fordelt i trommelen etter 10 minutter, vil ikke maskinen sentrifugere. I så fall må du fordele tøyet manuelt og velge sentrifugeringsprogrammet selv.

• Fordel tøyet på nytt.

Tøymengden er for liten.

• Legg mer tøy i maskinen, omfordel tøyet manuelt og velg deretter sentrifugeringsprogrammet.

Maskinen har en type motor som lager en annen lyd enn tradisjonelle motorer. Den nye motoren gir mykere start og jevnere fordeling av tøyet i trommelen under sentrifugering. Dermed blir maskinen mer stabil.

Vaskemaskiner som baserer seg på moderne teknologi arbeider svært økonomisk og bruker svært lite vann, uten at dette går ut over vaskeresultatet.

Hvis du ikke kan finne eller løse problemet, ta kontakt med servicesenteret vårt Før du ringer, bør du notere deg modell, serienummer og datoen du kjøpte maskinen Servicesenteret vil be om denne informasjonen

electrolux 21

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

TEKNISKE DATA

Mål Bredde

Strømtilkopling Spenning - Totaleffekt - Sikring

Vanntilførselstrykk Minimum

Maks. tøymengde Bomull 8 kg Sentrifugehastighet Maksimum 1600 Omdreininger pr. minutt

Høyde Dybde Dybde (Totalt mål)

På typeskiltet på kanten av døren finner du informasjon om strømtilkopling.

Maksimum

60 cm 85 cm 60 cm 63 cm

0,05 MPa 0,8 MPa

Page 22

22 electrolux

FORBRUKSVERDIER

Program

Hvit bomull 95 °C 2.6 69 Bomull 60 °C 1.6 65 Bomull 40 °C 0.90 75 Syntetisk 40 °C 0.6 55 Finvask 40 °C 0.7 69 Ull/håndvask 30 °C 0.35 58

1) Se på displayet for programtiden.

2) Forbruksinformasjonen som er vist i denne tabellen er kun veiledende. Den kan variere avhengig av mengde og type tøy, temperaturen på vannet og omgivelsestemperaturen.

Standardprogrammer for forbruksverdiene på energietiketten

Bomull 60 °C energisparing og bomull 40 °C energisparing er standard bomullsprogram for normalt skittent tøy av bomull. De er egnet til å vaske normalt skittent tøy av bomull og de er de mest effektive program-

Energiforbruk (KWh)

gi- og vannforbruk for vask av den typen tøy av bomull. De samsvarer med EN60456.

Den faktiske vanntemperaturen kan variere fra den angitte temperaturen for programmet.

mene når det gjelder kombinasjon av ener-

Vannforbruk (liter)

MONTERING

Pakke ut maskinen

Alle transportbolter og all emballasje må fjernes før maskinen tas i bruk. Det anbefales at du tar vare på alle transporsikringsdelene, slik at du kan montere dem igjen hvis du en gang senere vil flytte vaskemaskinen.

1. Fjern all ytre emballasje. Legg maskinen

forsiktig om på ryggen når du fjerner polystyrensokkelen fra bunnen.

2. Fjern strømforsyningskabelen og vannavløpsslangen fra slangeholderne bak på maskinen.

3. Skru ut de tre boltene.

Page 23

electrolux 23

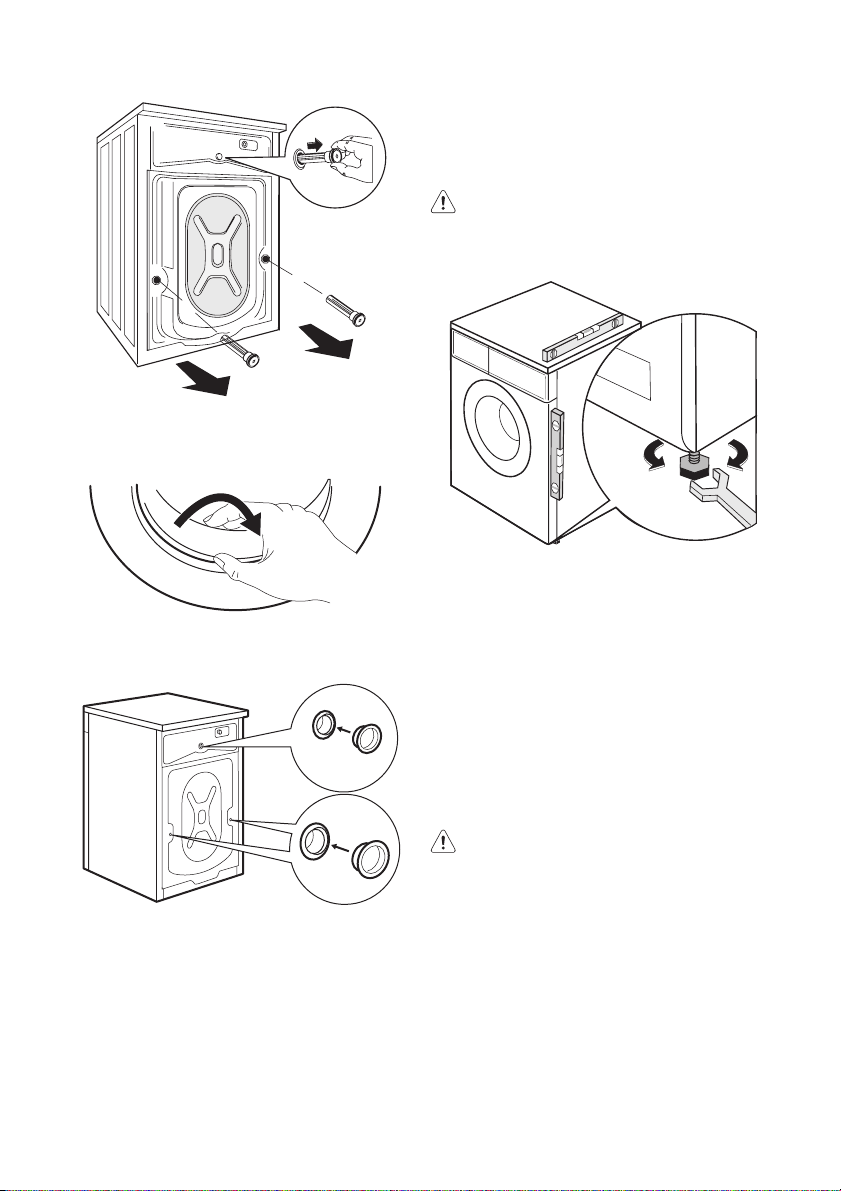

4. Trekk ut det relevante avstandsstykket i plast.

5. Åpne slangehullet og fjern polystyrenblokken som er festet på dørpakningene.

maskinen i vater ved å skru justeringsføttene opp eller ned. Det kan kanskje være litt vanskelig å skru på justeringsføttene, fordi de er utstyrt med en selvlåsende mutter, men vaskemaskinen MÅvære i vater og stabil. Om nødvendig, bruk et vater for å stille den i posisjon. Alle nødvendige justeringer kan gjøres med en skrutrekker. Ved å justere maskinen så den står nøyaktig i vater forhindres vibrasjoner, støy og at maskinen flytter seg under drift.

Obs Du må aldri plassere papp, planker eller liknende materialer under maskinen for å utjevne eventuelle ujevnheter i gulvet.

6. Sett plastpropper som ligger i vedlagte plastpose sammen med bruksanvisningen, i det mindre hullet øverst og de to litt større hullene.

Plassering

Plasser vaskemaskinen på et plant, fast gulv. Pass på at luftsirkulasjonen rundt vaskemaskinen ikke hemmes av tepper, filleryer el.l. Kontroller at vaskemaskinen ikke berører veggen eller andre seksjoner. Sett

Gummiføtter (4055126249)

Er å få gjennom din autoriserte forhandler. Gummiføttene anbefales særlig på flytende og glatte gulv samt tregulv. Monter gummiføttene for å hindre vibrasjoner og støy samt at produktet forskyver seg under bruk. Les nøye gjennom instruksjonene som følger med settet.

Vanninntak

Advarsel Denne maskinen må kobles til kaldt vann.

Page 24

24 electrolux

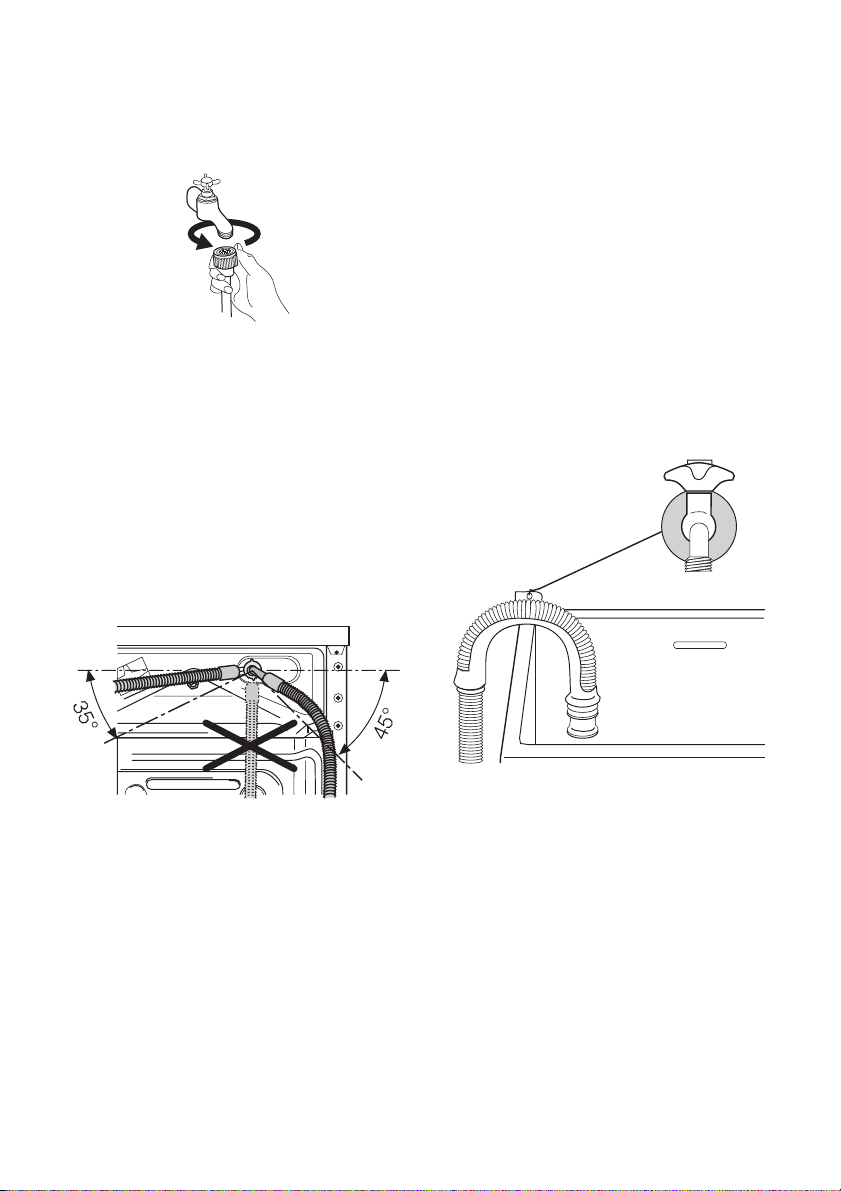

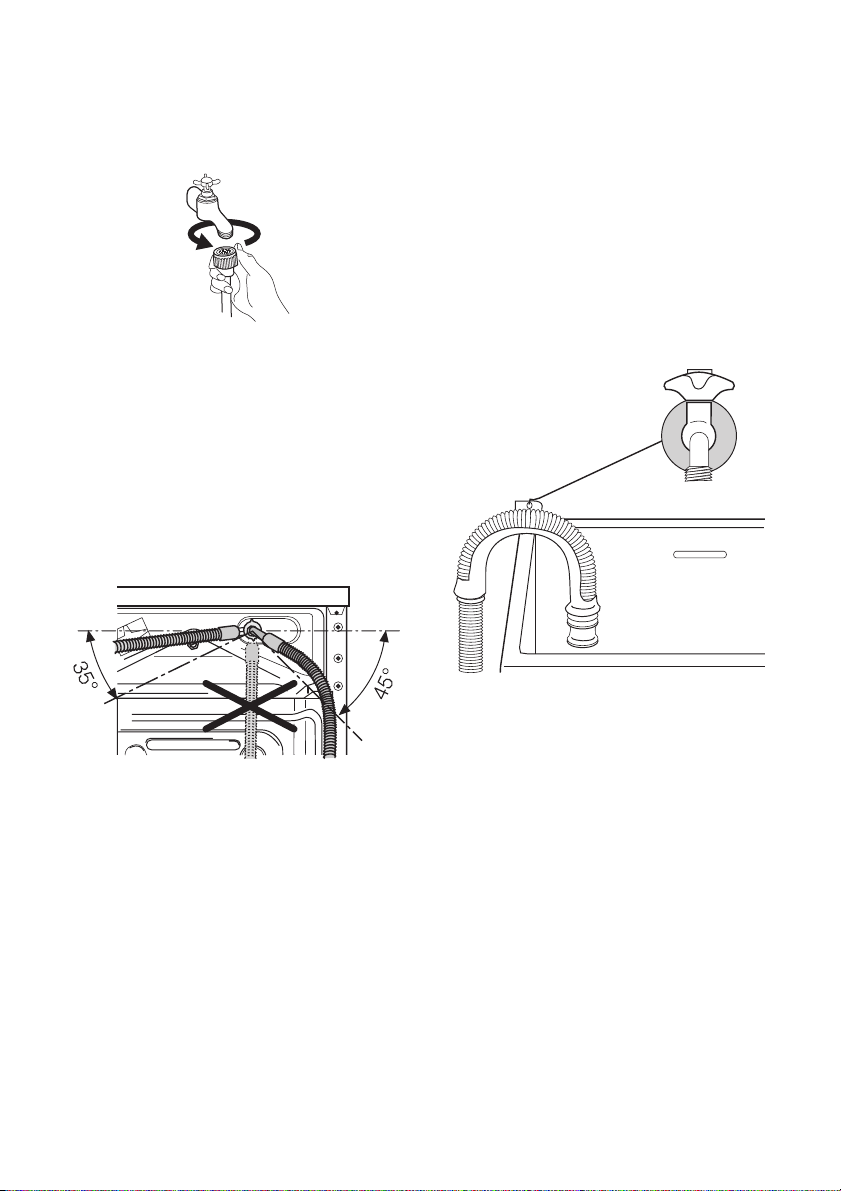

1. Koble inntaksslangen, som fulgte med maskinen, til en vannkran med 3/4" gjenger. Bruk alltid den slangen som fulgte med maskinen.

Viktig Ikke bruk slangen fra den forrige vaskemaskinen din når du kobler til vannet.

2. Den andre enden av inntaksslangen, som kobles til maskinen, kan dreies som vist på bildet Ikke plasser inntaksslangen slik at den vender nedover. Legg slangen enten mot venstre eller mot høyre, avhengig av hvor vannkranen er plassert

Merk! Kontroller om vanntilkoblingen er tett.

Viktig Før du kobler maskinen til et nytt rørsystem eller til et rørsystem som ikke har vært brukt på en stund, må du la vannet renne en god stund for å spyle ut smuss som kan ha samlet seg i rørene.

Vannavløpsslange

Avløpsslangens ende kan forbindes på tre måter.

• Hektet over kanten på en vaskmed

slangeføringsstykket som fulgte med maskinen. I så fall må du passe på at slangeenden ikke kan løsne når maskinen tømmer. Dette kan gjøres ved at slangen festes til kranen eller til veggen med en snor.

3. Plasser slangen korrekt ved å løsne ringmutteren. Når inntaksslangen er plassert som den skal, må du huske å feste ringmutteren igjen for å unngå lekkasjer.

Inntaksslangen må ikke forlenges. Hvis den er for kort og du ikke vil flytte vannkranen, må du kjøpe en ny og lengre slange spesielt beregnet på denne bruken.

I en forgreningsforbindelse til va-

•

skens avløpsrør.Dette forgreningsrøret må være plassert over vannlåsen, slik at slangens bue er minst 60 cm over gulvet.

• Direkte i et avløpsrørmed en høyde på

ikke mindre enn 60 cm og ikke mer enn 90 cm. Enden på avløpsslangen må alltid være ventilert, dvs. at innvendig diameter på avløpsrøret må være større enn utvendig diameter på avløpsslangen. Avløpsslangen må ikke ligge i knekk.

Page 25

electrolux 25

Avløpsslangen kan forlenges inntil maksimum 4 meter. Ekstra avløpsslange og slangekopling kan bestilles fra vår serviceavdeling.

ELEKTRISK TILKOPLING

På typeskiltet på kanten i døren finner du informasjon om den elektriske tilkoplingen. Kontroller at den elektriske installasjonen i huset der du bor kan tåle den maksimale belastningen som kreves medberegnet eventuelle øvrige elektriske apparater som er i bruk.

Vaskemaskinen skal koples til en jordet stikkontakt.

Produsenten frasier seg ethvert ansvar for materielle skader eller

personskader som er oppstått fordi ovennevnte forholdsregler til sikkerhet ikke er blitt fulgt.

Strømkabelen skal være lett tilgjengelig etter at maskinen er installert.

Hvis strømforsyningskabelen skal skiftes, må dette gjøres av et servicesenter.

MILJØVERN

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Emballasjematerialer

Emballasje som er merket med symbolet

kan resirkuleres. >PE<=polyetylen >PS<=polystyren

>PP<=polypropylen Dette betyr at de kan gjenvinnes hvis du sorterer dem i riktige innsamlingscontainere.

Miljøtips

For å spare vann og energi og for å være med på å beskytte miljøet, anbefaler vi at du følger disse tipsene:

• Normalt skittent tøy kan vaskes uten forvask for å spare vaskemiddel, vann og tid (dette skåner også miljøet!).

• Maskinen arbeider mye mer økonomisk hvis du fyller den helt.

• Med riktig forbehandling kan flekker og avgrenset smuss fjernes; Deretter kan tøyet vaskes på lavere temperatur.

Page 26

26 electrolux

• Mål opp vaskemiddel i forhold til vannhardheten, hvor skittent tøyet er og hvor mye tøy du vil vaske.

Page 27

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

INNEHÅLL

Säkerhetsinformation 27 Produktbeskrivning 29 Kontrollpanel 30 Tabell över symboler 32 När maskinen används första gången 32 Egna inställningar 33 Daglig användning 33 Råd och tips 36

SÄKERHETSINFORMATION

Viktigt Läs noga igenom och spara för framtida behov.

• Säkerheten för din maskin överensstämmer med industristandard och med säkerhetsbestämmelser enligt lag för tvättmaskiner. Som tillverkare anser vi dock att det är vår plikt att ge följande säkerhetsanvisningar.

• Det är mycket viktigt att bruksanvisningen hålls tillgänglig tillsammans med produkten för framtida referens. Om maskinen säljs eller överlåts till en annan ägare, eller om du flyttar och låter maskinen vara kvar, se till att bruksanvisningen medföljer maskinen så att den nya ägaren kan studera hur maskinen fungerar och ta del av säkerhetsföreskrifterna.

• Du MÅSTE läsa dem noggrant innan du installerar eller använder maskinen.

• Kontrollera före start av maskinen att den inte har några transportskador. Anslut aldrig en skadad maskin. Kontakta din återförsäljare om någon del är skadad.

• Om maskinen levereras på vintern när det är minusgrader. Förvara den i rumstemperatur i 24 timmar innan den används första gången.

Allmän säkerhet

• Det är farligt att ändra specifikationerna och att försöka modifiera denna produkt på något sätt.

• Under tvättprogram med hög temperatur kan glaset i luckan bli hett. Ta inte i det!

electrolux 27

Tvättprogram 38 Underhåll och rengöring 40 Om maskinen inte fungerar 44 Tekniska data 46 Förbrukningsvärden 47 Installation 47 Elektrisk anslutning 50 Miljöskydd 50

Med reservation för ändringar

• Se till att inga husdjur kryper in i trumman. Kontrollera trumman innan du använder tvättmaskinen för att undvika detta.

• Föremål såsom mynt, säkerhetsnålar, nålar, skruvar, stenar eller andra hårda, vassa föremål kan orsaka allvarliga skador och får inte läggas i maskinen.

• Använd endast rekommenderade mängder av sköljmedel och tvättmedel. Tvätten kan skadas om du fyller på för mycket. Följ tillverkarens rekommendationer om dosering.

• Tvätta små föremål som strumpor, spetsar, tvättbara bälten och liknande i en tvättpåse eller ett örngott för att förhindra att de fastnar mellan trumman och tvättbaljan.

• Använd inte maskinen för att tvätta artiklar med plast- eller metallinlägg, material utan fåll eller fransiga material.

• Gör maskinen strömlös och stäng vattenkranen efter användning och före rengöring och underhåll.

• Du får inte under några omständigheter försöka reparera tvättmaskinen på egen hand. Reparationer som utförs av oerfarna personer kan orsaka personskador eller allvarliga felfunktioner. Kontakta Electrolux Service. Begär alltid att original reservdelar används vid reparationer.

Installation

• Tvättmaskinen är tung. Var försiktig när du flyttar den.

Page 28

28 electrolux

• Kontrollera att tvättmaskinen inte är skadad när du packar upp den. Vid tveksamhet, använd inte maskinen och kontakta Electrolux Service.

• Allt förpackningsmaterial och alla transportbultar skall avlägsnas före användning. Annars kan både tvättmaskinen och annan egendom skadas allvarligt. Se relevant avsnitt i bruksanvisningen.

• Kontrollera efter installation av maskinen att inget står på inlopps-och tömningsslangen och att topplocket inte klämmer elkabeln mot väggen.

• Om tvättmaskinen placeras på ett mattbelagt golv, justera fötterna så att luft kan cirkulera fritt under maskinen.

• Kontrollera efter installationen att det inte läcker vatten från slangarna eller slangkopplingarna.

• Om maskinen installeras i ett utrymme som kan utsättas för frost, läs avsnittet "frysrisk".

• Allt rörarbete som krävs för att installera den här maskinen ska utföras av en behörig rörmontör eller annan kompetent person.

• Allt arbete avseende elektricitet som krävs för att installera denna maskin skall utföras av en behörig elektriker.

Användning

• Tvättmaskinen är konstruerad för användning i ett hushåll. Den får inte användas för andra ändamål än de för vilka maskinen är konstruerad.

• Tvätta endast material som är avsedda för maskintvätt. Följ anvisningarna på varje skötseletikett.

• Fyll inte maskinen med för mycket tvätt. Se tvättprogramstabellen.

• Kontrollera före tvätt att alla fickor är tomma och att alla knappar och dragkedjor är knäppta och stängda. Undvik att tvätta fransiga eller trasiga artiklar och förbehandla fläckar efter färg, bläck, rost och gräs innan du tvättar. Bysthållare med metallbygel får INTE maskintvättas.

• Plagg som har varit i kontakt med flyktiga petroleumprodukter bör inte maskintvät-

tas. Om en flyktig rengöringsvätska har använts, se till att vätskan avlägsnas innan plagget läggs in i maskinen.

• Drag aldrig i nätkabeln för att lossa stickkontakten från eluttaget; Ta tag i stickkontakten.

• Använd inte tvättmaskinen om elkabeln, kontrollpanelen, topplocket eller botten är skadad så att tvättmaskinens insida är åtkomlig.

Barnlås

• Produkten är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller med bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.

• Barn ska övervakas för att säkerställa att de inte leker med produkten.

• Förpackningsmaterialet (t.ex. plastfolie och polystyren) kan vara farligt för barn – kvävningsrisk föreligger! Förvara dessa material utom räckhåll för barn.

• Förvara alla tvättmedel på en säker plats utom räckhåll för barn.

• Se till att barn och husdjur inte kryper in i trumman. För att förhindra att barn och husdjur blir instängda i trumman är maskinen utrustad med en säkerhetsfunktion. Aktivera den funktionen genom att vrida knappen (utan att trycka in den) innanför luckan tills spåret är horisontellt. Använd vid behov ett mynt.

För att koppla bort funktionen så att luckan åter går att stänga, vrid knappen moturs tills spåret är vertikalt.

Page 29

electrolux 29

PRODUKTBESKRIVNING

Din nya tvättmaskin uppfyller alla moderna krav för effektiv behandling av tvätt med låg förbrukning av vatten, energi och tvättmedel. Maskinens nya tvättsystem använder tvättmedlet maximalt och minskar vattenförbrukningen för att spara energi.

1 2

1 Tvättmedelsfack 2 Kontrollpanel 3 Luckhandtag

Tvättmedelsfack

Fack för tvättmedel för förtvätts- och blötläggningsfaserna eller för fläckborttagningsmedel som då används under fläckborttagningsfasen (om produkten har denna funktion). Tvättmedlet för förtvätt och blötläggning tillsätts i början av tvättprogrammet. Fläckborttagningsmedlet tillsätts under fläckborttagningsfasen.

Fack för pulvertvättmedel eller flytande tvättmedel för huvudtvätten. Om du använder flytande tvättmedel häller du i det pre- cis innan du startar programmet.

Fack för flytande tillsatser (sköljmedel, stärkningsmedel). Följ tillverkarens rekommendationer om mängd att använda och överskrid inte markeringen "MAX" i tvättmedelsfacket. Sköljmedel eller stärkningsmedel måste fyllas på i facket innan tvättprogrammet startas.

4 Typskylt 5 Tömningspump 6 Justerbara fötter

Page 30

30 electrolux

Programväljardekal

Till bruksanvisningen bifogas också dekaler till programväljaren. Välj dekal på önskat språk. Rengör kontrollpanelen med en torr trasa för att avlägsna eventuella dammrester. Ta bort skyddsfilmen på dekalens baksida och fäst därefter dekalen runt programväljaren.

KONTROLLPANEL

Nedanstående bild visar kontrollpanelen. Här ser du programväljare, knappar, kontrollampor och display. Dessa hänvisas till med motsvarande nummer på kommande sidor.

1 2 3 4 5 6 7 8 9

Programväljare

Display

TEMPERATUR-knapp

Knapp för Reducerad CENTRIFU-

GERINGSHASTIGHET Knapp för FÖRTVÄTT

5 6 Knapp för EXTRA SKÖLJNING

Knappen för FÖRDRÖJD START

7 8 START/PAUS-knapp

Knappar för TIME MANAGER

Programväljare

Med denna kan maskinen sättas på/av och/ eller välja ett program.

Temperatur

Med denna knapp kan du öka eller minska tvättemperaturen.

Reducerad centrifugering

Genom att trycka på denna knapp kan du ändra kan det valda programmets centrifugeringshastighet.

Förtvätt

Med detta val genomför maskinen en förtvätt innan huvudtvätten. Tvättiden förlängs. Detta val rekommenderas för mycket smutsig tvätt.

Page 31

electrolux 31

Extra sköljning

Denna maskin är konstruerad för att spara energi. Välj denna funktion för att skölja tvätten med extra mycket vatten (extra sköljning). Några extra sköljningar utförs. Denna funktion rekommenderas för personer som är allergiska mot tvättmedel och för områden där vattnet är mycket mjukt.

Fördröjd start

Med denna knapp kan tvättprogrammet fördröjas från 30 minuter - 60 minuter - 90

Display

2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9

Displayen visar följande information:

2.1:Temperatur

2.2: Temperatursymboler

, Kall . Under tvättprogrammet visas temperatursymbolen animerad på displayen för att indikera att hushållsapparaten har startat uppvärmningen av vattnet i baljan.

2.3: Centrifugeringshastighet

2.4: Centrifugeringsymboler

•

Ingen centrifugering

•

Sköljstopp

•

Nattprogram Under centrifugeringsfasen animeras centrifugeringssymbolen. Ingen centrifugering: Detta alternativ eliminerar alla centrifugeringsfaser och ökar antalet sköljningar för vissa program. Sköljstopp: När du väljer denna funktion tömmer inte hushållsapparaten det sista sköljvattnet för att tvätten inte skall skrynklas. När programmet är klart blinkar displayen

, symbolen 2.8 visas fortfa-

rande, lampan för knappen 8 är släckt och luckan är låst för att markera att vattnet måste tömmas ut. Töm vattnet genom att följa anvisningarna i avsnittet "När programmet är klart". Nattprogram: När du väljer denna funktion tömmer inte maskinen det sista sköljvattnet för att tvätten inte skall skrynklas. Eftersom

minuter, 2 timmar och sedan timme för timme upp till max. 20 timmar.

Start Paus

Med denna knapp startas eller avbryts det valda programmet.

Time Manager

Med dessa knappar kan du ändra den programtid som automatiskt föreslås av tvättmaskinen.

2.12 2.11 2.10

alla centrifugeringsfaser utesluts är detta tvättprogram mycket tyst och lämpligt att köra nattetid eller när eltaxan är låg. I vissa program utförs sköljningarna med mer vatten. När programmet är klart blinkar dis-

playen

, symbolen 2.8 visas fortfa-

rande, lampan för knappen 8 är släckt och luckan är låst för att markera att vattnet måste tömmas ut. Töm vattnet genom att följa anvisningarna i avsnittet "När programmet är klart".

2.5: Symboler för tillvalsfunktioner: Extra sköljning

eller Extra lättstruket .

2.6: Symbolen Fördröjning Den valda startfördröjningen, inställd med motsvarande knapp, visas på displayen i några sekunder. Därefter visas varaktigheten hos det tidigare valda programmet. Motsvarande symbol tänds. Visningen av fördröjningen minskar med en timme i taget tills en timme återstår, därefter minskar tiden med en minut i taget.

2.7: Barnlås

(se kapitlet "Egna inställ-

ningar").

2.8: Symbolen för stängd lucka När du har tryckt på knappen 8 och ma- skinen har startat tänds denna symbol och endast symbolen för den pågående fasen lyser. När programmet är klart visas tre blin-

Page 32

32 electrolux

kande nollor ( ) och symbolen försvinner.

2.9:

• Programmets varaktighet

När ett program har valts visas dess var-

aktighet i timmar och minuter (till exempel

). Varaktigheten beräknas automatiskt baserat på maximalt rekommenderad vikt för varje typ av material. När programmet har startat uppdateras den återstående tiden varje minut.

När programmet är klart

• När programmet är klart visas tre blinkande nollor (

) , symbolen 2.8 försvin-

ner och luckan kan öppnas.

Val av otillåten funktion

• Om du väljer en funktion som inte kan kombineras med det valda tvättprogrammet visas meddelandet Err längst ned på displayen i några sekunder och den integrerade röda lampan för knappen 8 börjar blinka.

• Larmkoder Om ett fel uppstår kan vissa larmkoder

visas, till exempel

(se avsnittet "Om

maskinen inte fungerar...").

Fördröjd starttid

•

TABELL ÖVER SYMBOLER

2.10: Smutsgradsymboler

•

Intensiv

•

Normal

•

Daglig

•

Lätt

•

Snabbtvätt

•

Supersnabb

•

Uppfräschning

•

Superuppfräschning

(Se avsnittet om att välja Time Manager.)

2.11: Klocksymbolen När programmet har startat visas gångtiden i displayen och klocksymbolen animeras.

2.12: Tvättfassymboler När du har valt tvättprogram visas symbolerna för de faser som ingår i programmet på den övre delen av displayen. När du har tryckt på knappen 8 lyser bara symbolen för pågående fas:

•

Förtvätt

(Denna symbol tänds när

motsvarande funktionsknapp väljs.)

•

Tvätt

•

Sköljningar

•

Tömning

•

Centrifugering

Tabell över symboler

Programväljare

= Time Manager-program = Sköljning = Tömning = Centrifugering

Tryckknappar

= Barnlås

+ / -

= Time Manager-knappar

NÄR MASKINEN ANVÄNDS FÖRSTA GÅNGEN

• Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.

• Ta bort polystyrenblocket och annan materiel ur trumman.

• Innan du tvättar första gången, kör ett bomullsprogram vid den högsta

temperaturen med tom maskin för att ta bort eventuella rester från tillverkningen som kan finnas i trumman och maskinen. Häll ett halvt mått tvättmedel i huvudtvättfacket och starta maskinen.

Page 33

EGNA INSTÄLLNINGAR

Ljudsignaler

Maskinen är utrustad med en ljudenhet som avger en ljudsignal i följande fall:

• När ett program är klart

• Om ett fel uppstår Genom att trycka på knapparna 4 och 5 samtidigt i cirka 6 sekunder avaktiveras ljudsignalen (förutom om det föreligger ett fel). Om du trycker på knapparna en gång till aktiveras ljudsignalen på nytt.

Barnlås

Barnlåset gör att du kan lämna hushållsapparaten utan tillsyn så att du inte behöver

DAGLIG ANVÄNDNING

Fylla på tvätt

Öppna luckan genom att försiktigt dra handtaget utåt. Lägg tvätten i trumman, ett plagg i taget, och skaka ut dem så mycket det går. Stäng luckan. Kontrollera att det inte finns någon tvätt kvar mellan tätningen och luckan. Det finns risk för vattenläckage eller att tvätten skadas.

electrolux 33

vara orolig för att barn kanske skadas eller orsakar skador på hushållsapparaten. Funktionen kan aktiveras även när tvättmaskinen inte är i drift. Du kan ställa in funktionen på två sätt:

1. Innan du trycker på knappen 8: Ma-

skinen kan då inte startas.

2. När du tryckt på knappen 8: Program

och tillvalsfunktioner kan då inte ändras.

Du aktiverar eller avaktiverar funktionen genom att trycka samtidigt på knapparna 5 och 6 i sex sekunder tills displayen visas,

symbolen

visas eller försvinner.

Mät upp tvätt- och sköljmedel

Dra ut tvättmedelsfacket så långt det går. Mät upp erforderlig mängd tvättmedel och

häll det i huvudtvättfacket fack beroende på det valda programmet/ tillvalet (se avsnittet "Tvättmedelsfack" för mer information).

eller i lämpligt

Om du skall använda sköljmedel häller du det i facket märkt

fylla på över MAX-markeringen). Skjut in facket försiktigt.

(var noga med att inte

Page 34

34 electrolux

Välj önskat program med programväljaren (1)

Vrid programväljaren till önskat program. Tvättmaskinen föreslår en temperatur och väljer automatiskt en centrifugeringshastighet för det valda programmet. Du kan ändra dessa värden genom att trycka på motsvarande knappar. Den grönakontrollam- pan för knapp 8 börjar att blinka. Programväljaren kan vridas både medurs och moturs. Vrid programväljaren till

-läget för att Återställa programmet / Stänga av maskinen.

När programmet är klart måste programvredet vridas till läge

för att

maskinen skall stängas av.

Försiktighet Om du vrider

programväljaren till ett annat program medan maskinen är i drift kommer den rödakontrollampan för knapp 8 att blinka 3 gånger och meddelandet Errvisas på displayen för att markera det felaktiga valet. Maskinen kommer inte att utföra det nya programmet.

Välj temperatur genom att trycka på knapp 3

När du väljer ett program föreslår hushållsapparaten automatiskt den förinställda temperaturen för programmet. Tryck på denna knapp flera gånger för att öka eller minska temperaturen om du vill tvätta vid en annan temperatur.

Reducera centrifugeringshastigheten genom att trycka på knapp 4.

När du har valt önskat program föreslår hushållsapparaten automatiskt den högsta centrifugeringshastigheten som är tillåten för programmet. Tryck på knappen 4 flera gånger för att ändra centrifugeringshastigheten om du vill centrifugera vid en annan hastighet.

Välj tillgängliga tillvalsfunktioner med knapparna 4, 5 och 6.

Beroende på vilket program du har valt kan du kombinera det med olika tillvalsfunktioner. Dessa måste väljas efter valet av önskat program, men innan du trycker på knapp 8. När tillvalsknapparna trycks in tänds motsvarande symboler på displayen. När de trycks in igen slocknar symbolerna. Om fel funktion valts blinkar den integrerade röda kontrollampan för knappen 8 tre gånger och Err meddelandet visas på displayen i några sekunder.

För information om möjliga tillval till tvättprogrammen, se avsnittet "Tvättprogram".

Välj startfördröjning genom att trycka på knapp 7.

Om du vill fördröja starten trycker du på knappen 7 flera gånger innan du startar programmet och väljer önskad fördröjning. Symbol 2.6 visas i den övre delen av displayen. Den valda tidsfördröjningen (upp till 20 timmar) visas på displayen några sekunder, därefter visas åter det valda programmets varaktighet. Du måste göra detta val efter att du har ställt in programmet och innan du trycker på knapp 8. Du kan när som helst avbryta eller ändra fördröjningstiden innan du trycker på knapp

8. Val av startfördröjning:

1. Välj program och önskade tillvalsfunktioner.

2. Välj startfördröjning genom att trycka på knapp 7.

3. Tryck på knappen 8: – Maskinen startar sin nedräkning. – Programmet startar när den inställda

tidsfördröjningen löper ut.

Page 35

electrolux 35

Avbryta fördröjd start efter att du har tryckt på knapp 8:

1. Ställ tvättmaskinen i PAUS-läge genom

att trycka på knapp 8.

2. Tryck på knappen 7 en gång tills sym-

bolen

’ visas.

3. Tryck på knappen 8 en gång till för att

starta programmet.

Viktigt Den inställda fördröjningen kan inte ändras förrän du har valt tvättprogrammet på nytt. Startfördröjningen kan inte väljas med programmet TÖMNING.

Starta programmet genom att trycka på knapp 8.

Starta det valda programmet genom att trycka på knappen 8 och den gröna kontrollampan för knappen 8 slutar blinka. Symbolen 2.8 visas på displayen för att markera att produkten börjar tvätta och att luckan är låst. Du kan göra en paus i ett pågående program genom att trycka på knapp 8: Den gröna kontrollampan börjar blinka. För att starta det avbrutna programmet från den punkt där det avbröts trycker du på knappen 8 igen. Om du har valt Fördröjd start börjar maskinen nedräkningen. Om fel funktion valts blinkar den röda kontrollampan för knappen 8 tre gånger och meddelandet Err visas i några sekunder.

Välj Time Manager genom att trycka på knapparna 9

Genom att trycka flera gånger på dessa knappar kan du förlänga eller förkorta programmets varaktighet. Symbolen 2.10 visas på displayen för att ange den valda smutsgraden. Funktionen kan bara väljas med programmen Bomull, Syntet och Fintvätt.

Smutsgrad Sym-

bol

Intensiv För hårt smutsad

Normal För normalt smutsad

Daglig För daglig tvätt Lätt För lätt smutsad

Material

tvätt

Smutsgrad Sym-

Snabbtvätt För mycket lätt

Supersnabb

Uppfräsch-

ning Superupp-

fräschning

1) Vi rekommenderar att du reducerar tvättmängden (se

tabellen "Programöversikt").

2) När du väljer den här funktionen visas relevant symbol

en kort stund och försvinner sedan omedelbart.

bol

Material

smutsad tvätt För plagg som an-

vänts en kort tid Endast för upp-

fräschning av plagg Endast för upp-

fräschning av några få plagg

Ändra en tillvalsfunktion eller ett pågående program

Du kan ändra vissa tillvalsfunktioner innan programmet utför dem. Innan du gör några ändringar måste du ställa maskinen i PAUS-läge genom att trycka på knapp 8 (om du vill ändra funktionen Time Manager måste du avbryta det pågående programmet och välja program och inställningar från början). Om du vill byta ett pågående program måste du först återställa det. Vrid programväljaren till

och sedan till det nya program-

met. Starta det nya programmet genom att trycka på knapp 8 igen. Tvättvattnet i baljan töms inte ut.

Göra paus i ett program

Tryck på knapp 8 för att göra en paus i ett pågående program. Motsvarande gröna kontrollampa börjar att blinka. Tryck på knappen igen för att fortsätta programmet.

Avbryta ett program

Vrid programväljaren till

för att avbryta ett pågående program. Du kan nu välja ett nytt program.

Öppning av luckan

När programmet har startat (och under Fördröjd start) är luckan låst. Om du behöver öppna luckan, ställ först maskinen i PAUSläge genom att trycka på knapp 8. Om symbolen 2.8 försvinner efter några minuter kan luckan öppnas.

Page 36

36 electrolux

Om symbolen 2.8 inte slocknar betyder det att maskinen redan håller på att värma vattnet eller att vattennivån är för hög. Försök inte att öppna luckan med våld! Om det inte går att öppna luckan, men du behöver öppna den, måste du stänga av maskinen genom att vrida programvredet till

. Efter några minuter kan luckan öppnas.

(Kontrollera vattennivån och temperaturen!)

När du har stängt luckan måste du välja program och tillvalsfunktioner på nytt och trycka på knapp 8.

När programmet är klart

Maskinen stannar automatiskt. Tre blinkande nollor (

Kontrollampan på knapp 8 släcks. Ljudsignaler avges under några minuter. Om du har valt ett program eller en tillvalsfunktion som slutar med att vattnet är kvar i maskinen förblir symbolen 2.8 tänd för att

Standby-läge: när programmet är klart aktiveras energisparläge efter några minuter. Displayens ljusstyrka reduceras. Genom att

) visas på displayen.

RÅD OCH TIPS

Sortering av tvätten

Följ tvättsymbolerna på varje klädvårdsetikett och tillverkarens tvättanvisningar. Sortera tvätten enligt följande: Vittvätt, kulörtvätt, syntetmaterial, ömtåliga material, ylle.

Innan du fyller på tvätt

Tvätta aldrig vittvätt och kulörtvätt tillsammans. Vittvätten kan förlora sin "vithet". Nya färgade plagg kan färga av sig i den första tvätten och bör därför tvättas separat första gången. Stäng örngott, blixtlås, hakar och tryckknappar. Bind ihop bälten och långa band. Ta bort svåra fläckar före tvätten. Skrubba särskilt smutsiga områden med ett specialmedel eller rengöringspasta. Behandla gardiner extra försiktigt. Ta bort krokar eller samla ihop dem i en påse eller i ett nät.

Fläckborttagning

Svåra fläckar kanske inte kan avlägsnas med enbart vatten och tvättmedel. Det är

markera att vattnet måste tömmas ut innan luckan öppnas. Trumman fortsätter att gå med regelbundna mellanrum tills vattnet tömts ut. Följ nedanstående instruktioner för att tömma ut vattnet:

Vrid programväljaren till

2. Välj tömnings- eller centrifugeringspro-

grammet.

3. Reducera vid behov centrifugeringshas-

tigheten med relevant knapp.

4. Tryck på 8-knappen. När programmet är klart slocknar symbolen

2.8 och luckan kan öppnas. Vrid programväljaren till

Ta ut tvätten ur trumman och kontrollera noga att trumman är tom. Stäng vattenkranen om du inte tänker fortsätta tvätta. Låt luckan stå på glänt för att undvika mögelbildning och obehaglig lukt inuti tvättmaskinen.

trycka på någon knapp går produkten ur energisparläget.

därför lämpligt att behandla dem före tvätten. Blod: Behandla färska fläckar med kallt vatten. Intorkade fläckar, blötlägg i specialmedel över natten och skrubba sedan med såpa och vatten. Oljebaserad färg: Fukta med tvättbensin, lägg plagget på en mjuk duk och badda fläcken; Behandla fläcken flera gånger. Intorkade fettfläckar: Fukta med terpentin, lägg plagget på ett mjukt underlag och badda fläcken med fingerspetsarna och en bomullsduk. Rost: Oxalsyra upplöst i hett vatten eller ett (kallt) rostborttagningsmedel. Var försiktig med gamla rostfläckar eftersom cellulosastrukturen redan är skadad och materialet tenderar att gå sönder. Mögelfläckar: Behandla med blekmedel och skölj noga (endast vittvätt och färgäkta tvätt). Gräs: Tvåla in lätt och behandla med blekmedel (endast vittvätt och färgäkta tvätt).

för att stänga av maskinen.

Page 37

electrolux 37

Kulspetspenna och lim: fukta med ac-

, lägg plagget på en mjuk duk och

eton badda fläcken. Läppstift: Fukta med aceton enligt ovan och behandla sedan fläcken med denaturerad sprit. Behandla eventuella fläckrester med blekmedel. Rödvin: Blötlägg i vatten och tvättmedel, skölj och behandla med ättiksyra eller citronsyra och skölj. Behandla eventuella fläckrester med blekmedel. Bläck: Beroende på typ av bläck, fukta

först tyget med aceton

, sedan med ättiksyra; Behandla eventuella fläckrester på vita material med blekmedel och skölj noga efteråt. Tjära: behandla först med fläckborttagningsmedel, denaturerad sprit eller tvättbensin och skrubba sedan med rengöringspasta.

Tvättmedel och tillsatser

Goda tvättresultat är också beroende av att man väljer rätt tvättmedel och använder korrekta mängder för att undvika spill och skydda miljön. Även om tvättmedel är biologiskt nedbrytbara innehåller de substanser som i stora mängder kan störa naturens känsliga balans. Valet av tvättmedel beror på typen av material (ömtåligt, ylle, bomull, etc.) samt färg, tvättemperatur och smutsgrad. Alla vanliga maskintvättmedel kan användas i denna maskin:

• Pulvertvättmedel för alla typer av material.

• Pulvertvättmedel för ömtåliga material

(max. 60 °C) och ylle.

• Flytande tvättmedel, helst för tvättprogram med låga temperaturer (max. 60 °C) för alla typer av material, eller specialtvättmedel för endast ylle.

Tvättmedlet och eventuella tillsatser måste hällas i rätt fack i tvättmedelsfacket innan programmet startas. Om flytande tvättmedel används måste ett program utan förtvätt väljas. Tvättmaskinen har en cirkulationssystem som optimerar användningen av koncentrerade tvättmedel. Följ rekommendationerna från produktens tillverkare avseende mängderna som skall användas och fyll inte på över MAX-mar-

keringen i tvättmedelsfacket. Mängd tvättmedel

Typen och mängden av tvättmedel beror på typen av material, tvättmängd, smutsgrad och vattnets hårdhet. Följ doseringsanvisningarna från produktens tillverkare. Använd mindre tvättmedel när:

• du tvättar en mindre mängd

• tvätten är lätt smutsad

• stora mängder skum bildas under tvätten

Vattnets hårdhetsgrad

Vattnets hårdhet klassificeras i så kallade "grader" av hårdhet. Information om vattnets hårdhetsgrad där du bor kan du få från Vattenverket eller de lokala myndigheterna. Om vattnet är medelhårt eller hårt rekommenderar vi att du tillsätter en vattenavhärdare enligt tillverkarens instruktioner. Anpassa mängden tvättmedel om vattnet är mjukt till medelhårt.

2) Använd inte aceton på konstsilke

Page 38

38 electrolux

TVÄTTPROGRAM

Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet Max. tvättmängd - Typ av tvätt

Bomull

90° - Kall Huvudtvätt – Sköljningar Max. centrifugeringshastighet 1600 varv/minut Max. vikt 8 kg – Reducerad vikt 4 kg

Vit och färgad bomull (normalt smutsad tvätt).

Syntet

60° - Kall Huvudtvätt – Sköljningar Max. centrifugeringshastighet 900 varv/minut Max. vikt 4 kg – Reducerad vikt 2 kg Syntet eller blandade material: underkläder, färgade plagg, krympfria skjortor, blusar.

Fintvätt

40° - Kall Huvudtvätt – Sköljningar Max. centrifugeringshastighet 700 varv/minut Max. vikt kg 4 – Reducerad vikt kg 2

Ömtåliga material: akryl, viskos, polyester.

Ylle/Handtvätt

40° - Kall Huvudtvätt – Sköljningar Max. centrifugeringshastighet 1000 varv/minut Max. vikt 2 kg Program för maskintvättbar ylle såväl som för handtvättbar ylle och ömtåliga material med ”handtvättsymbolen”.

Ett enstaka eller skrymmande plagg kan orsaka obalans. Om produkten inte utför den sista centrifugeringsfasen, lägg i fler plagg, omfördela tvätten för hand och välj sedan centrifugeringsprogrammet.

Finunderkläder

40° - Kall Huvudtvätt – Sköljningar Max. centrifugeringshastighet 1000 varv/minut Max. vikt 1 kg Detta program är lämpligt för mycket ömtåliga plagg såsom finunderkläder, BH:ar, underkläder, etc. Det maximala centrifugeringsvarvtalet reduceras automatiskt.

Tillval Tvättmedelsfack

REDUCERAD CENT-

RIFUGERING

NATTPROGRAM

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

FÖRTVÄTT

EXTRA SKÖLJNING

TIME MANAGER

REDUCERAD CENT-

RIFUGERING

NATTPROGRAM

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

FÖRTVÄTT

EXTRA SKÖLJNING

TIME MANAGER

REDUCERAD CENT-

RIFUGERING

NATTPROGRAM

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

FÖRTVÄTT

EXTRA SKÖLJNING

TIME MANAGER

REDUCERAD CENT-

RIFUGERING

NATTPROGRAM

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

REDUCERAD CENT-

RIFUGERING

NATTPROGRAM

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

Page 39

electrolux 39

Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet Max. tvättmängd - Typ av tvätt

Sköljning

Sköljning – Lång centrifugering Max. centrifugeringshastighet 1600 varv/minut Max. vikt 8 kg Med detta program kan du skölja och centrifugera bomullsplagg som tvättats för hand. För bättre sköljeffekt väljer du alternativet EXTRA SKÖLJNING. Dessutom utför produkten några ytterligare sköljningar.

Tömning

Tömning av vatten Max. vikt 8 kg För tömning av det sista sköljvattnet när tillvalsfunktionen är vald, vilket gör att programmet slutar med vattnet kvar i maskinen.

Centrifugering

Tömning och lång centrifugering Max. centrifugeringshastighet 1600 varv/minut Max. vikt 8 kg Separat centrifugering för handtvättade plagg och efter program med tillvalsfunktionen vald, gör att programmet slutar med vattnet kvar i maskinen. Du kan välja och anpassa centrifugeringshastigheten efter typen av material som tvättas genom att trycka på relevant knapp.

Bomull ekonomi

90° - 40° Huvudtvätt – Sköljningar Max. centrifugeringshastighet 1600 varv/minut Max. vikt 8 kg Vit och färgäkta bomull. Detta program kan väljas för lätt och normalt smutsade bomullsplagg. Tvättemperaturen reduceras och tvättiden förlängs. Det ger en bra tvätteffekt och sparar energi.

Filt

40° - 30° Huvudtvätt – Sköljningar Max. centrifugeringshastighet 700 varv/minut Max. vikt 2.5 kg För enstaka tvättbar filt av syntet eller dun.

Lättstruket

60° - Kall Huvudtvätt – Sköljningar Max. centrifugeringshastighet 900 varv/minut Max. vikt 1.5 kg När detta program väljs tvättas och centrifugeras tvätten försiktigt så att den inte skrynklas. Det underlättar strykningen. Dessutom utför tvättmaskinen några extra sköljningar.

Tillval Tvättmedelsfack

REDUCERAD CENT-

RIFUGERING

NATTPROGRAM

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

EXTRA SKÖLJNING

REDUCERAD CENT-

RIFUGERING

REDUCERAD CENT-

RIFUGERING

NATTPROGRAM

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

FÖRTVÄTT

EXTRA SKÖLJNING

REDUCERAD CENT-

RIFUGERING

REDUCERAD CENT-

RIFUGERING

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

FÖRTVÄTT

EXTRA SKÖLJNING

Page 40

40 electrolux

Program - Max. och Min. temperatur - Programbeskrivning - Max. centrifugeringshastighet Max. tvättmängd - Typ av tvätt

14 min.

30° Huvudtvätt – Sköljningar Max. centrifugeringshastighet 900 varv/minut Max. vikt 2 kg Kort tvättprogram perfekt för tvätt som bara behöver fräschas upp.

5 skjortor

30° Huvudtvätt – Sköljningar Max. centrifugeringshastighet 900 varv/minut Max. vikt 1 kg Ett specialprogram för tvätt av lätt smutsade skjortor.

Cool clean

Kall Huvudtvätt – Sköljningar Max. centrifugeringshastighet 1200 varv/minut Max. vikt 3 kg Ett mycket energisnålt kallvattenprogram för lätt smutsad tvätt av bomull, syntet eller blandmaterial. För det här programmet måste du använda ett tvättmedel som fungerar i kallt vatten.

Vid vattentemperaturer som är lägre än 6°C kommer maskinen att värmas upp under en kort stund. Tvättmedlet måste doseras med medföljande eller annat lämpligt doseringsmått (använd den mängd tvättmedel som tillverkaren rekommenderar).

O = AV

För att avbryta det pågående programmet eller för att stänga av maskinen.

1) Om flytande tvättmedel används måste ett program utan FÖRTVÄTT väljas.

2) Om du väljer funktionen Supersnabb genom att trycka på knapp 9 rekommenderar vi att du reducerar den maximala tvättmängden enligt rekommendation i denna översikt. Full tvättmängd är möjlig, men då med något sämre tvättresultat. Om du väljer funktionen Uppfräschning eller Superuppfräschning rekommenderar vi att du minskar tvättmängden ännu mer.

Tillval Tvättmedelsfack

REDUCERAD CENT-

RIFUGERING

SKÖLJSTOPP

INGEN CENTRIFU-

GERING

REDUCERAD CENT-

RIFUGERING

INGEN CENTRIFU-

GERING

REDUCERAD CENT-

RIFUGERING

INGEN CENTRIFU-

GERING

SKÖLJSTOPP

EXTRA SKÖLJNING

UNDERHÅLL OCH RENGÖRING

Varning Du måste koppla loss maskinen från eluttaget innan du utför någon form av rengöring eller underhåll.

Avkalkning

Vattnet vi använder innehåller i regel en del kalk. Det är därför lämpligt att då och då använda ett avkalkningsmedel i maskinen. Gör detta separat utan någon tvätt och enligt anvisningarna från medlets tillverkare. Det förebygger kalkavlagringar i maskinen.

Efter varje tvätt

Låt luckan stå öppen en stund. Detta motverkar mögelbildning och unken lukt inuti maskinen. Genom att låta luckan stå öppen efter tvätt förlänger du också lucktätningens livslängd.

Underhållstvätt

När man använder tvättprogram med låga temperaturer kan det bli beläggningar av olika restämnen inuti trumman. Vi rekommenderar därför att en underhållstvätt körs med jämna mellanrum. För att köra en underhållstvätt:

Page 41

• Kontrollera att trumman är tom.

• Välj det varmaste bomullsprogrammet.

• Använd en normal mängd tvättmedel och

ett pulvertvättmedel med biologiska egenskaper.

Utvändig rengöring

Använd endast såpvatten för att rengöra maskinens hölje och eftertorka noga.

Viktigt Använd inte denaturerad sprit, lösningsmedel eller liknande produkter för rengöring av utsidan.

Rengöring av tvättmedelsfacket

Tvättmedelsfacket skall rengöras med jämna mellanrum. Rengör regelbundet de olika avdelningarna i facket. Avlägsna facket genom att trycka ned spärren och dra facket utåt.

electrolux 41

Rengör tvättmedelsfackets utrymme med en borste.

Spola facket under rinnande vatten för att få bort rester av pulvertvättmedel. För att underlätta rengöringen bör du ta bort överdelen på tillsatsfacket. Rengör alla delar med vatten.

Tvättrumma

Rostavlagringar kan förekomma i trumman beroende på främmande rostande föremål i tvätten eller på att kranvattnet innehåller järn.

Viktigt Rengör inte trumman med sura avkalkningsmedel, skurpulver som innehåller klor eller stålull.

1. Ta bort rostavlagringar på trumman med rengöringsmedel för rostfritt stål.

Page 42

42 electrolux

2. Kör ett tvättprogram utan tvätt för att få bort eventuella rester av alla rengöringsmedel. Program: kort bomullsprogram vid maximal temperatur och tillsätt cirka 1/4 mått med tvättmedel.

Luckans tätning

Kontrollera luckans tätning då och då och ta bort smuts och skräp som kan ha fastnat i vecket.

Tömningspump

Undersök tömningspumpen regelbundet och se till att den är ren. Rengör pumpen regelbundet och/eller om:

• Produkten tömmer inte ut vattnet.

• Trumman kan inte snurra.

• Produkten avger ett ovanligt ljud p.g.a.

att tömningspumpen är blockerad.

• Ett problem med tömning av vatten har

upptäckts (se avsnittet "Om maskinen inte fungerar" för mer information).

Varning

1. Koppla bort produkten från elutta-

get.

2. Ta inte loss nålfällan medan pro-

dukten är igång. Rengör inte tömningspumpen om vattnet i produkten är hett. Vattnet måste vara kallt innan du rengör tömningspumpen.

Rengöring av tömningspumpen:

1. Öppna pumpluckan.

3. Tryck på de två knopparna och dra tömningsledningen framåt så att vattnet kan rinna ut.

4. När behållaren är fylld med vatten, sätt tillbaka tömningsledningen och töm behållaren. Upprepa steg 3 och 4 så många gånger som behövs tills inget vatten rinner ut från tömningspumpen.

5. Dra tillbaka tömningsledningen.

6. Skruva loss filtret och ta bort det.

7. Ta bort ludd och föremål från pumpen.

2. Sätt en behållare under tömningspumpens fördjupning, för att samla upp vattnet som rinner ut.

Page 43

electrolux 43

8. Se till att pumphjulet kan snurra. Om det inte gör det ska du kontakta kundtjänst.

9. Rengör filtret under en vattenkran och sätt tillbaka det i pumpen i de speciella spåren.

10. Var noga med att dra åt nålfällan ordentligt för att förhindra läckage.

11. Stäng pumpluckan.

Varning

Ta aldrig bort pumplocket när ett tvättprogram pågår. Vänta alltid tills maskinen har avslutat programmet och tvätten har plockats ur. När du sätter tillbaks pumplocket måste du skruva fast det ordentligt så att det inte läcker och så att inga barn kan skruva loss det.

Rengöring av filtren i tilloppsslangen

Om du märker att det tar längre tid än vanligt för maskinen att ta in vatten, kontrollera att filtret i tilloppsslangen inte är blockerat.

1. Stäng vattenkranen.

2. Skruva loss tilloppsslangen.

3. Rengör filtret i slangen med en hård borste.

4. Skruva tillbaka slangen på kranen.

5. Skruva loss slangen från maskinen. Ha en trasa till hands eftersom det kan rinna ut lite vatten.

6. Rengör filtret i ventilen med en hård borste eller en trasa.

7. Skruva tillbaka slangen på maskinen och kontrollera att anslutningen är tät.

8. Öppna vattenkranen.

Nödtömning

Gör så här för att tömma maskinen om produkten inte kan tappa ut vattnet:

1. Dra ur stickkontakten från vägguttaget.

2. Stäng vattenkranen;

3. Vänta vid behov tills vattnet har svalnat.

4. Öppna pumpluckan.

5. Sätt en behållare på golvet under tömningspumpens fördjupning,

6. tryck på de två knopparna och dra tömningsledningen framåt så att vattnet kan rinna ut,

7. när behållaren är fylld med vatten, sätt tillbaka tömningsledningen och töm behållaren, upprepa förfarandet tills inget mer vatten rinner ut,

8. rengör vid behov pumpen (se avsnittet "Tömningspumpen")

9. stäng pumpluckan.

Page 44

44 electrolux

När vattnet tappas ut med nödtömningsproceduren måste tömningssystemet aktiveras igen.

1. Häll 2 liter vatten i tvättmedelsfacket för huvudtvätt.

2. Starta programmet för att tömma ut vattnet.

Åtgärder vid frysrisk

Om maskinen är installerad på en plats där temperaturen kan gå under 0 °C, ta bort det kvarvarande vattnet i tilloppsslangen och tömningspumpen,

1. koppla bort produkten från eluttaget,

2. stäng vattenkranen,

3. skruva loss tilloppsslangen från kranen;

4. placera tilloppsslangens båda ändar i en behållare och låt vattnet rinna ur slangen,

OM MASKINEN INTE FUNGERAR

Vissa problem beror på bristande underhåll eller förbiseenden och som enkelt kan lösas utan att tillkalla en servicetekniker. Kontrollera nedanstående punkter innan du kontaktar vår lokala serviceavdelning. När maskinen används kan det hända att den röda kontrollampan vid knapp 8 blinkar och att en av följande larmkoder visas på displayen samtidigt som en ljudsignal avges var 20 sekund för att markera att maskinen inte fungerar:

Problem Möjlig orsak / Åtgärd

Luckan är inte stängd.

• Stäng luckan ordentligt. Stickkontakten sitter inte ordentligt i eluttaget.

• Sätt i stickkontakten i eluttaget. Eluttaget är strömlöst.

• Kontrollera den elektriska installationen i ditt hem.

Tvättmaskinen startar inte:

Huvudsäkringen har gått.

• Byt ut säkringen. Programväljaren är inte rätt inställd och/eller knapp 8 har inte tryckts in.

• Vrid programväljaren och tryck på 8-knappen en gång till. Fördröjd start har valts.

• Avbryt startfördröjningen om tvätten ska tvättas omedelbart. Barnlåset är aktiverat.

• Stäng av Barnlåset.

5. töm tömningspumpen enligt beskrivningen i avsnittet "Nödtömning",

6. när tömningspumpen är tom, sätt tillbaka tilloppsslangen igen.

Varning

Se till att temperaturen är över 0 °C innan du använder produkten igen. Tillverkaren har inget ansvar för de skador som orsakas av låga temperaturer.

Obs!

Denna produkt är tillverkad för att användas vid normal rumstemperatur. Tillverkaren ansvarar inte för frostskador.

•

: Problem med vattenförsörjningen.

•

: Problem med tömningen av vat-

ten.

•

: Luckan öppen.

När problemet har åtgärdats, tryck på knapp 8 för att fortsätta programmet. Kontakta vår lokala serviceavdelning om problemet kvarstår efter alla kontroller.

Page 45

Problem Möjlig orsak / Åtgärd

Maskinen fylls inte med vatten:

Maskinen fylls med vatten, men töms sedan omedelbart:

Maskinen töms inte och/eller centrifugerar inte:

Det är vatten på golvet:

Otillfredsställande tvättresultat:

Luckan går inte att öppna:

electrolux 45

Vattenkranen är stängd.

• Öppna vattenkranen. Tilloppsslangen är klämd eller vikt.

• Kontrollera tilloppsslangens anslutning. Filtret i tilloppsslangen eller filtret i tilloppsventilen är igentäppt.

• Rengör tilloppsfiltren (se ”Rengöring av filtren i tilloppsslangen” för mer information).

Luckan är inte ordentligt stängd.

• Stäng luckan ordentligt.

Tömningsslangens ände sitter för lågt.

• Se avsnittet ”Tömning av vatten”.

Tömningsslangen är klämd eller vikt.

• Kontrollera tömningsslangens anslutning.

Tömningsfiltret är igentäppt.

• Rengör tömningsfiltret.

En tillvalsfunktion eller ett program som slutar utan centrifugering eller utan att pumpa ut vattnet har valts.

• Välj tömnings- eller centrifugeringsprogrammet.

Tvätten är inte jämnt fördelad i trumman.

• Omfördela tvätten i trumman.

För mycket tvättmedel eller fel typ av tvättmedel har använts (det bildas för mycket skum).

• Minska mängden tvättmedel eller använd ett annat tvättmedel.

Kontrollera om någon av tilloppsslangens kopplingar läcker. Det är inte alltid så enkelt att se detta eftersom vattnet rinner ned längs slangen. Kontrollera och se om fukt förekommer.

• Kontrollera tilloppsslangens anslutning.

Tömnings- eller tilloppsslangen är skadad.

• Byt ut slangen mot en ny.

Filtret har inte skruvats i ordentligt efter rengöringen.

• Skruva fast filtret ordentligt.

För lite tvättmedel eller ett olämpligt tvättmedel har använts.

• Öka mängden tvättmedel eller använd ett annat tvättmedel.

Envisa fläckar har inte behandlats före tvätten.

• Använd produkter som finns i handeln för behandling av svåra fläckar.

Fel temperatur har valts.

• Kontrollera att du har ställt in rätt temperatur.

För stor tvättmängd:

• Minska tvättmängden.

programmet pågår fortfarande.

• Vänta tills tvättprogrammet är klart.

Lucklåset har inte öppnats ännu.

•

Vänta tills symbolen eller lampan (beroende på modell)

har

släckts.

Det finns vatten i trumman.

• Välj ett program för tömning eller centrifugering för att tömma ut vattnet.

Page 46

46 electrolux

Problem Möjlig orsak / Åtgärd

transportbultarna och förpackningsmaterialet har inte tagits bort.

• Kontrollera att produkten har installerats korrekt.

Maskinen vibrerar eller bullrar:

Centrifugeringen börjar sent eller så centrifugerar maskinen inte alls:

Maskinen låter konstigt:

Inget vatten syns i trumman:

Stödfötterna har inte justerats

• Kontrollera att produkten står plant.

Tvätten är inte jämnt fördelad i trumman.

• Omfördela tvätten i trumman.

Det är kanske mycket lite tvätt i trumman.

• Lägg i mer tvätt i trumman.

Elektroniken har känt av obalans i trumman eftersom tvätten är ojämnt fördelad. Tvätten omfördelas genom att trumman roteras åt andra hållet. Detta kan ske flera gånger innan obalansen försvinner och normal centrifugering kan återupptas. Om tvätten efter 10 minuter fortfarande är ojämnt fördelad i trumman kommer maskinen inte att centrifugera. Omfördela i så fall tvätten för hand och välj centrifugeringsprogrammet.

• Omfördela tvätten i trumman.

För liten tvättmängd.

• Lägg i fler plagg, omfördela tvätten för hand och välj sedan centrifugeringsprogrammet.

Maskinen är utrustad med en ny typ av motor som låter annorlunda än traditionella motorer. Den nya motorn ger en mjukare start och jämnare fördelning av tvätten i trumman samt förbättrar maskinens stabilitet.

Maskiner baserade på modern teknik arbetar på ett mycket ekonomiskt sätt med väldigt litet vatten utan att tvättresultatet försämras.

Kontakta vår serviceavdelning om du inte kan identifiera eller lösa problemet. Anteckna maskinens modell, serienummer och inköpsdatum innan du ringer: serviceavdelningen kommer att fråga efter dessa uppgifter.

Mod. ... ... ...

Prod. No. ... ... ...

Ser. No. ...

TEKNISKA DATA

Mått Bredd

Elektrisk anslutning Nätspänning – Total effekt – Säkring

Vattentryck Min

Max. tvättmängd Bomull 8 kg Centrifugeringshastighet Max 1600 varv/minut

Höjd Djup Djup (totala mått)

Information om den elektriska anslutningen finns på typskylten som sitter på luckans innerkant.

Max

60 cm 85 cm 60 cm 63 cm

0,05 MPa 0,8 MPa

Page 47

electrolux 47

FÖRBRUKNINGSVÄRDEN

Program

Vit bomull 95 °C 2.6 69 Bomull 60 °C 1.6 65 Bomull 40 °C 0.90 75 Syntet 40 °C 0.6 55 Fintvätt 40 °C 0.7 69 Ylle / Handtvätt 30 °C 0.35 58

1) Se displayen för programtiden.

2) Förbrukningsinformationen som visas i den här tabellen är indikativ. Den kan variera beroende på mängden och typen av tvätt, på vattentemperaturen för vattentillförseln och den omgivande temperaturen.

Standardprogram för energimärkningens förbrukningsvärden

Bomull 60 °C ekonomi och bomull 40 °C ekonomi är standardbomullsprogram för normalt smutsad bomullstvätt. De är lämpliga för att tvätta normalt smutsad bomullstvätt och de är de effektivaste programmen

Energiförbrukning (kWh)

tenförbrukning för att tvätta den typen av bomullstvätt. De uppfyller EN60456.

Den verkliga vattentemperaturen kan skilja sig från den angivna programtemperaturen.

vad gäller kombinationen energi- och vat-

Vattenförbrukning (li-

ter)

INSTALLATION

Uppackning

Alla transportbultar och allt förpackningsmaterial måste avlägsnas innan maskinen används. Vi rekommenderar att du sparar alla transportdelar så att de kan återmonteras om maskinen behöver transporteras igen.

1. När du har avlägsnat allt förpacknings-

material, lägg försiktigt maskinen ned på dess baksida och avlägsna polystyrenbasen som maskinen står på.

2. Lossa nätkabeln, tilloppsslangen och tömningsslangen från hållarna på maskinens baksida.

3. Skruva loss de tre bultarna.

Page 48

48 electrolux

4. Dra ut distanshållarna av plast.

5. Öppna luckan och avlägsna polystyrenstycket som sitter vid lucktätningen.

6. Sätt i plastpluggar i det lilla övre hålet och de två stora hålen. Pluggarna hittar du i påsen med bruksanvisningen.

ställningen med ett vattenpass. Erforderliga justeringar kan göras med en skruvnyckel. En noggrann avvägning förebygger vibrationer och buller samt hindrar maskinen från att flytta sig under drift.

Försiktighet Försök aldrig korrigera ojämnheter i golvet med träbitar, papp eller liknande material under maskinen.

Sats med gummifötter (4055126249)

Finns att köpa hos närmaste auktoriserade återförsäljare. Gummifötterna rekommenderas speciellt på flytande och hala golv, och trägolv. Montera gummifötterna för att förebygga vibrationer och buller samt för att hindra produkten från att flytta sig under drift. Läs noga igenom anvisningarna som medföljer satsen

Vattenanslutning

Varning Den här produkten får endast anslutas till en kallvattenledning.

Placering

Installera maskinen på ett plant och hårt golv. Se till att luftcirkulationen kring maskinen inte blockeras av tjocka mattor eller liknande. Kontrollera att maskinen inte vidrör väggen eller annan inredning. Ställ in tvättmaskinen i våg genom att justera fötterna uppåt eller nedåt. Fötterna kan vara tröga att justera eftersom de har en självlåsande mutter, men maskinen MÅSTE stå stadigt och i våg. Kontrollera vid behov in-

Page 49

electrolux 49

1. Anslut den medlevererade tilloppsslangen till en kran med 3/4" gängning Använd endast den slang som medföljer maskinen.

Viktigt Använd inte slangen från din gamla maskin för att ansluta till vattenledningen.

2. Den andra änden av tilloppsslangen som ansluter till maskinen kan vridas såsom visas i figuren Rikta inte tilloppsslangen nedåt. Vinkla slangen åt vänster eller höger beroende på var vattenkranen sitter.

Viktigt Innan maskinen ansluts till en ny vattenledning eller till en som inte har använts på länge, spola först ut en stor mängd vatten för att avlägsna avlagringar som har samlats i rören

Avlopp

Ändan på tömningsslangen kan placeras på tre sätt.

• Hakad över kanten på en vaskmed

hjälp av plastböjen som medföljer maskinen. Se till att slangen inte kan lossna medan maskinen tömmer. Bind fast den vid kranen eller fäst den på väggen.

3. Lossa ringmuttern för att justera slangens läge. Var noga med att dra åt ringmuttern efteråt för att undvika läckage.

Tilloppsslangen får inte förlängas. Om slangen är för kort och du inte vill flytta kranen måste du köpa en längre slang som är avsedd för denna typ av användning. Anmärkning! Kontrollera slangkopplingarnas täthet.

Till en förgrening på ett handfats av-

•

loppsrör.Förgreningen måste sitta ovanför vattenlåset så att böjen är minst 60 cm över golvet.

• Direkt ansluten till ett avloppsrörpå

minst 60 cm och ej över 90 cm höjd. Änden på tömningsslangen måste alltid vara ventilerad, dvs. avloppsrörets innerdiameter måste vara större än tömningsslangens ytterdiameter. Tömningsslangen får inte klämmas eller vikas.

Page 50

50 electrolux

Tömningsslangen kan förlängas till högst fyra meter. En extra tömningsslang med kopplingsstycke kan köpas hos ditt lokala servicecenter.

ELEKTRISK ANSLUTNING

Information om den elektriska anslutningen finns på typskylten som sitter på luckans innerkant. Kontrollera att elnätet i ditt hem klarar den maximala belastning som krävs, även med hänsyn till andra apparater som är anslutna till samma nätkrets i ditt hushåll.

Anslut maskinen till ett jordat eluttag.

Tillverkaren ansvarar inte för personskador eller materiella

skador som uppstår till följd av att ovanstående säkerhetsåtgärder inte har följts.

Nätkabeln måste vara lätt att komma åt när maskinen har installerats.

Om hushållsapparatens nätkabel behöver bytas ut måste detta utföras av vår serviceavdelning.

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av eloch elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Material som är märkta med symbolen är återanvändbara. >PE<=polyeten >PS<=polystyren

>PP<=polypropylen Detta betyder att dessa material kan återvinnas om de läggs i rätt avfallsbehållare.

Ekologiska tips

För att spara vatten och energi och skydda miljön rekommenderar vi att du följer dessa tips:

• Normalt smutsad tvätt kan tvättas utan förtvätt för att spara tvättmedel, vatten och tid. (Du skyddar då även miljön!).

• Maskinen arbetar mer ekonomiskt om trumman är helt fylld.

• Med en bra förbehandling kan fläckar och begränsad smuts tas bort; Tvätten kan då tvättas vid en lägre temperatur.

• Mät upp tvättmedel med hänsyn till vattnets hårdhet, tvättens smutsgrad och tvättmängden.

Page 51

electrolux 51

Page 52

www.electrolux.com/shop

132934130-A-202011
