AEG EFC009.1AL User Manual [da]
Gebrauchsanweisung , Manuel d'utilisation
EFC 009.1X
Istruzioni per l'uso , User manual
F ID
UK
D
Inhalt Seite 2
F
I
UK
Inhalt
Sicherheitshinweise 3
Vor der Montage 3
Für den Benutzer 3
Allgemeines 4
Einsetsen des Fettfilterrs 4
Funktion 4
Abluftbetrieb 4
Umluftbetrieb 4

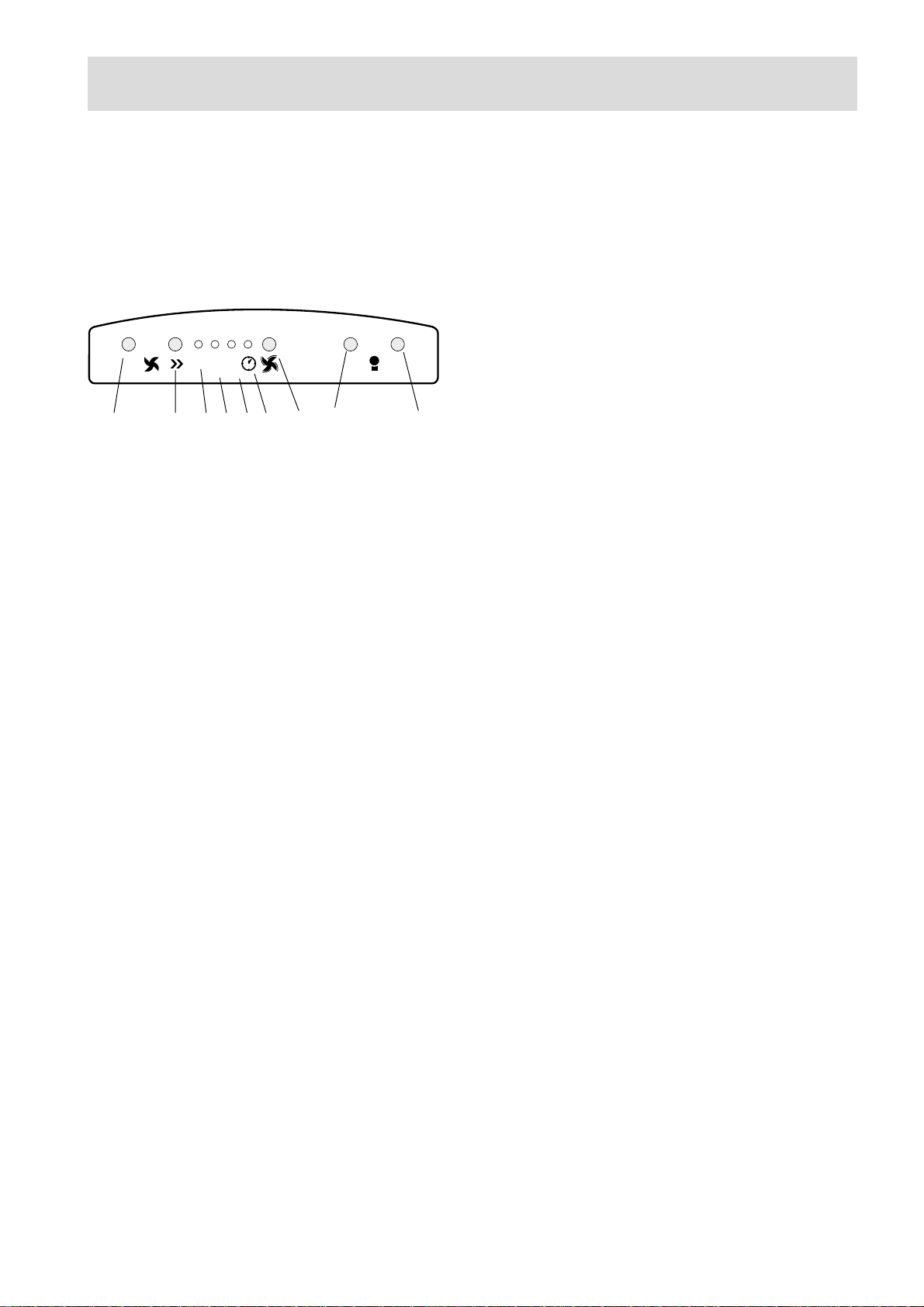

Bedienung der Dunsthaube 5
Korrekte Belüftung 5
Wartung und Pflege 6
Reinigung 6
Metallfettfilter 6

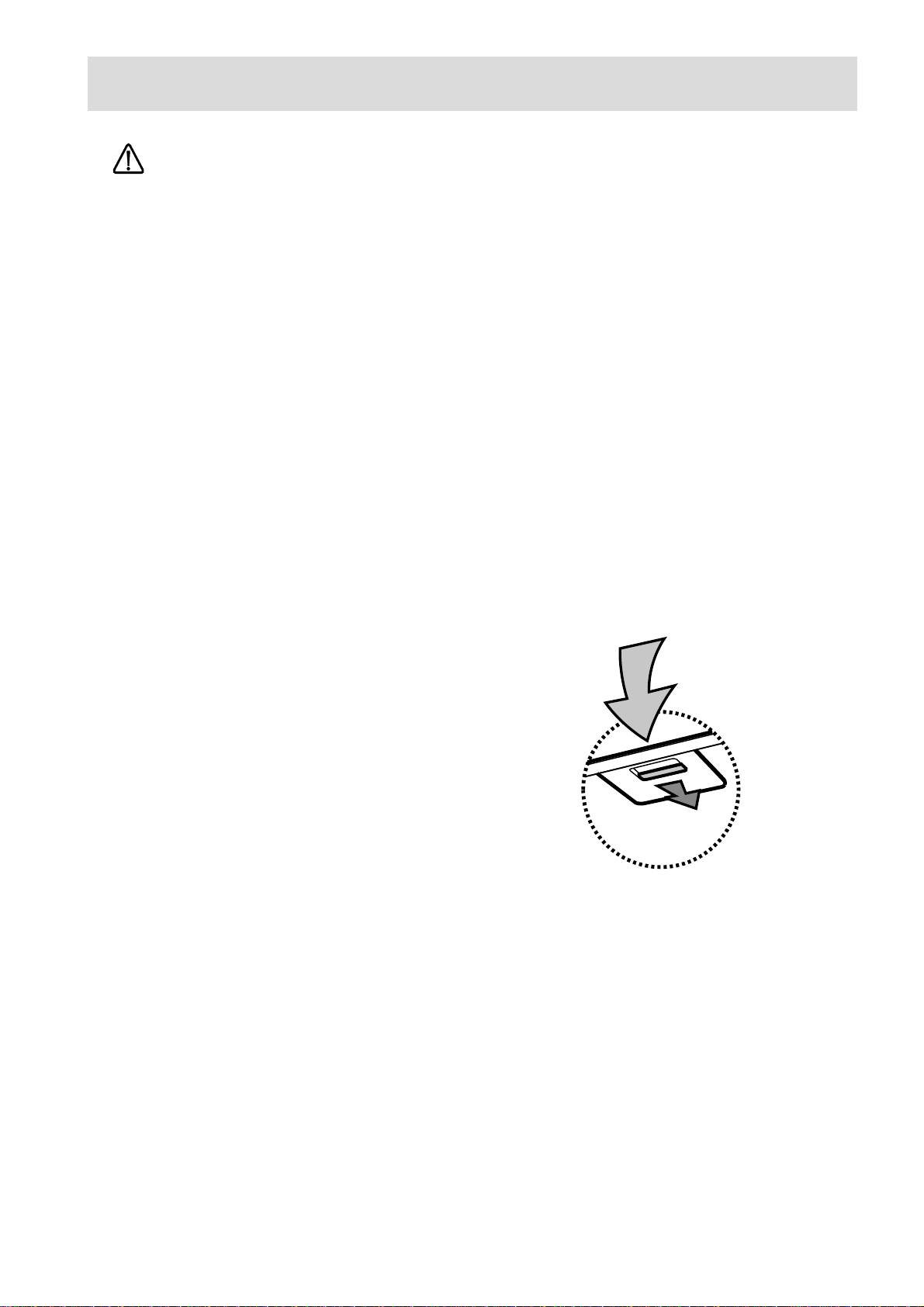

Öffnen die Metallfilter 6
Kohlefilter 7

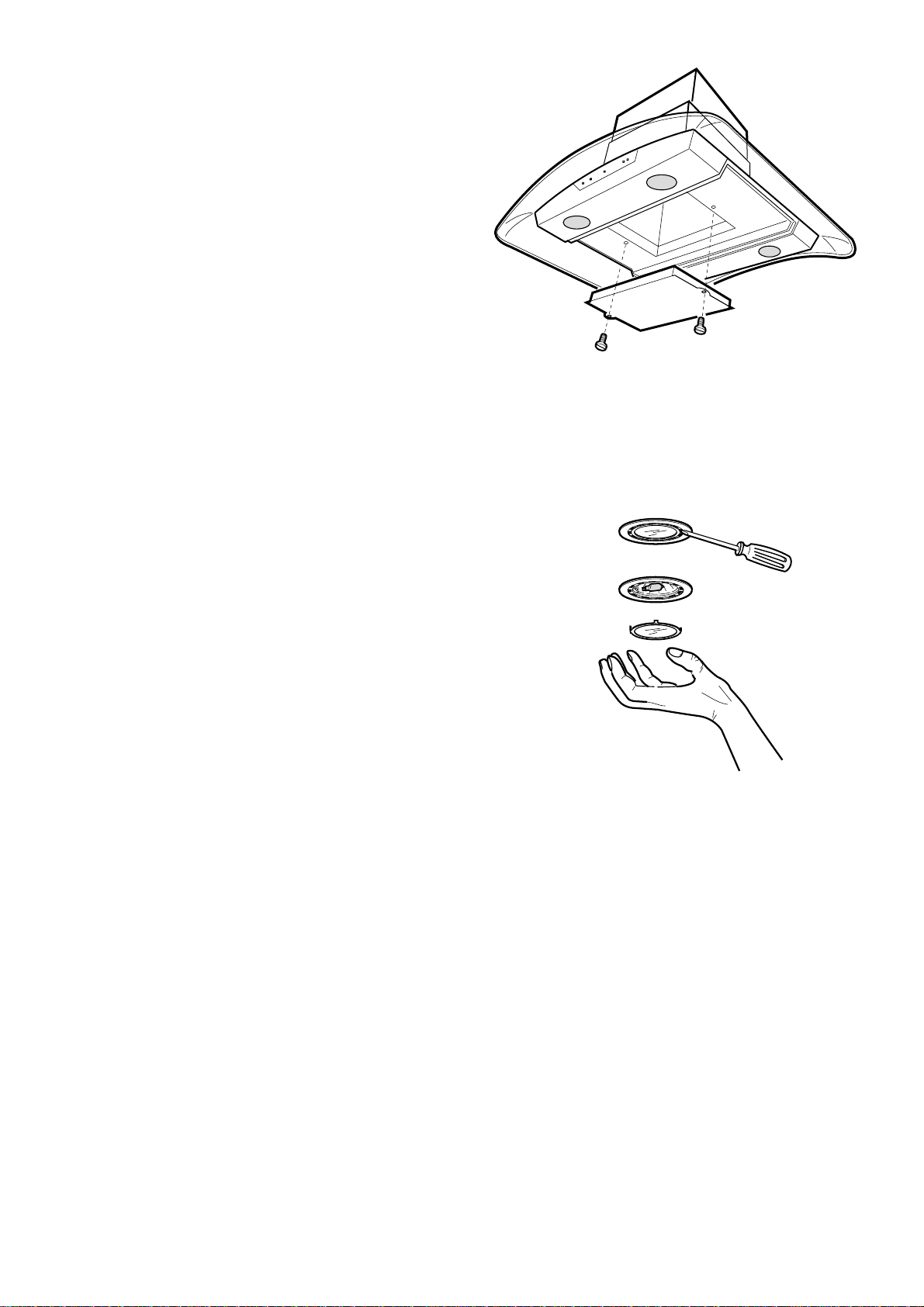

Austausch der Glühlampe 7
Technische daten 8
Sonderzubehör 8
Installation 8
Auspacken 8
Plazierung 8
Elektroanschluß 8
Montage 9
Zubehör/Montagematerial 9

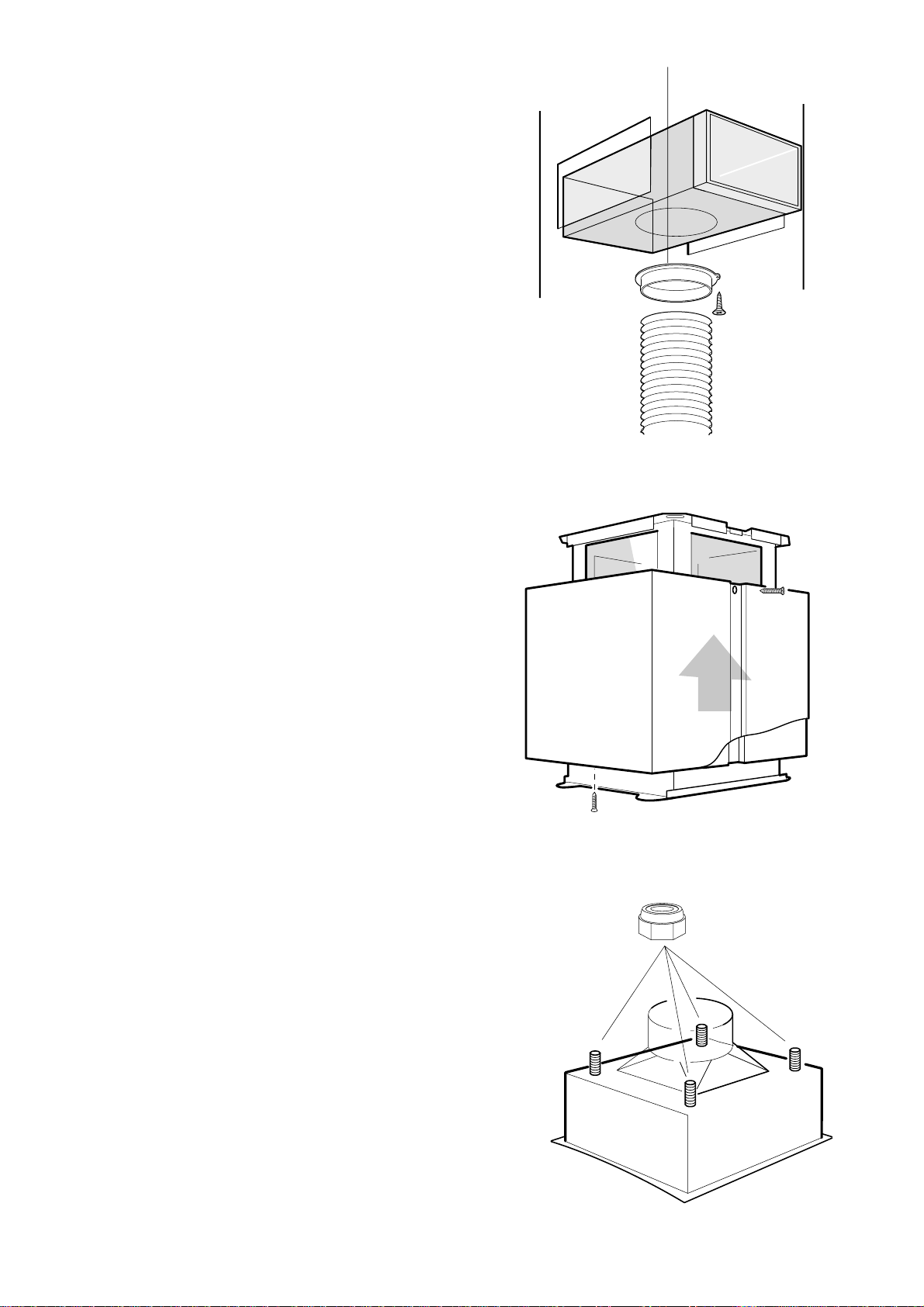

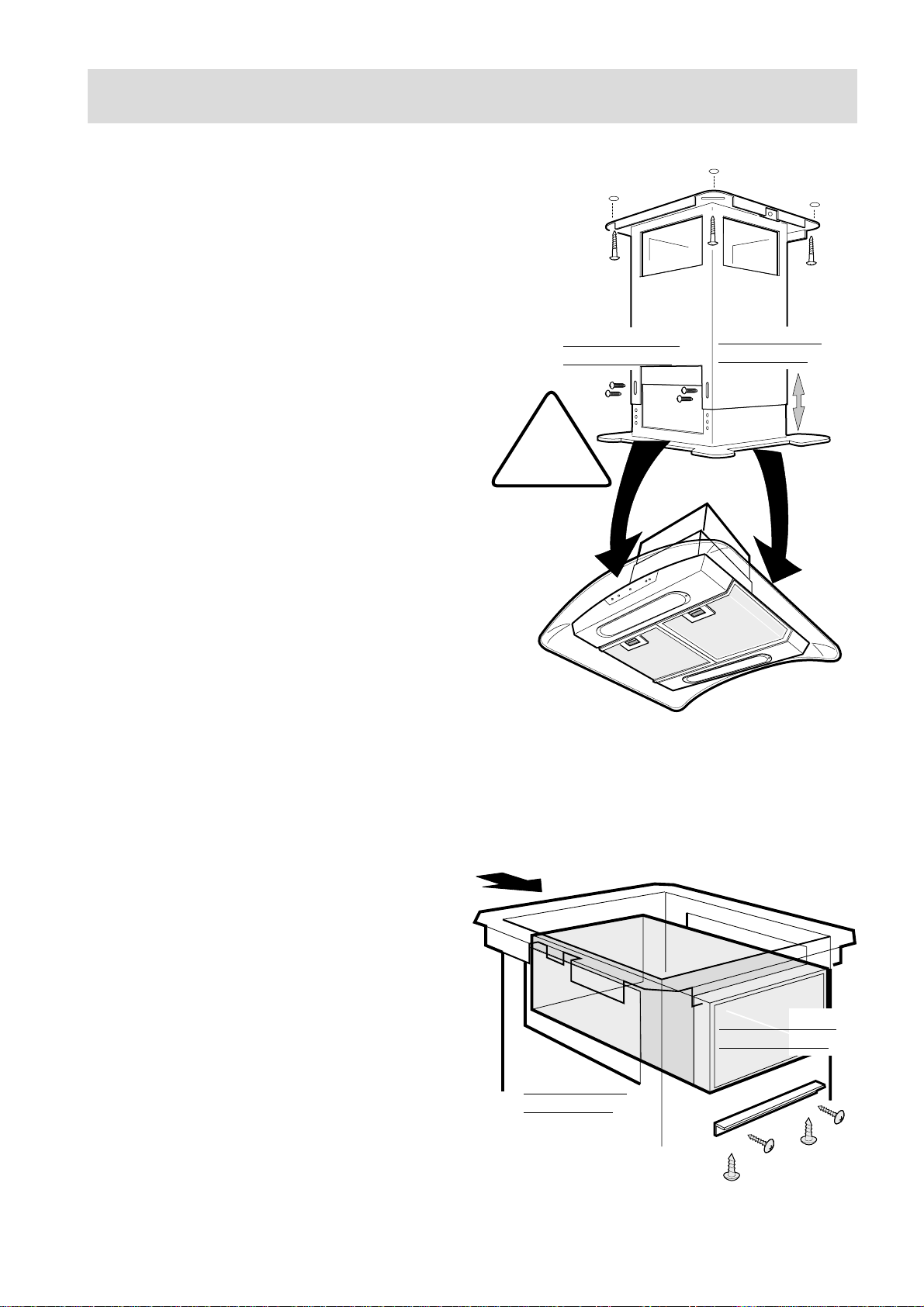

Montage der Dunsthaube 9
Kundendienst 44
Sommaire page 12
Indice pagina 22
Contents page 32
D
Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese Bedienungs- und
Montageanleitung.
Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es wichtig, daß die
Dunsthaube korrekt installiert wird und Sie die Sicherheitsvorschriften beachten.
Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen können.
2
Sicherheitshinweise
Vor der Montage (für den
Küchenmöbel-Monteur)
Achtung: Die Abluft darf nicht in einen Rauchoder Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, welcher der
Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
● Das Abluftrohr muß bei Abluftbetrieb einen
Durchmesser von 150 mm haben.
● Bei Montage der Dunstabzugshaube sind
folgende Mindestabstände von der
Kochstellen-Oberkante bis Unterkante der
Dunstabzugshaube einzuhalten:
Elektroherde 600 mm
Gasherde 750 mm
Holzherde min 850 mm
● Bei gleichzeitigem Betrieb der
Dunstabzugshaube im Abluftbetrieb und
Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4PA
(4x10-5 bar) sein.
● Die Abluft darf nicht in einen Rauch- oder
Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, welcher
der Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
● Bei Einleitung der Abluft in einen nicht in
Betrieb befindlichen Rauch- oder Abgaskamin
ist es zweckmäßig, die Zustimmung des
zuständigen Schornsteinfegermeisters
einzuholen.
Für die Abluftführung sind grundsätzlich die
behördlichen V orschriften einzuhalten.
● Bei Betrieb als Abluftgerät ist für eine
ausreichende Zuluftöffnung in etwa der Größe
der Abluftöffnung zu sorgen.
● Aufgrund von Länder-Bauvorschriften unterliegt
der gemeinsame Betrieb von
Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen
und Gas-Thermen im selben Raum,
bestimmten Einschränkungen.
● Da in Räumen ohne Feuerungsstätte die Regel
gilt: “Zuluftöffnung so groß wie
Abluftöffnung”, kann durch die größere
Öffnung von 500-600 cm
Ablufteinrichtung beeinträchtigt werden.
● Der Betrieb der Haube als Umlufthaube ist unter
den genannten Umständen gefahrlos und
unterliegt nicht den obengenannten Vorschriften.
● Die Funktion der Dunstabzugshaube bei
Abluftbetrieb ist nur dann optimal, wenn
folgendes beachtet wird:
— kurze, gerade Abluftstrecken
— möglichst wenige Rohrbögen
— Verlegung der Rohre nicht in spitzen Winkeln
sondern in flachen Bögen
— möglichst große Rohrdurchmesser (min. 150
mm Ø)
● Bei Nichtbeachtung dieser Grundsätze muß mit
drastischen Leistungsverlusten und erhöhten
Betriebsgeräuschen gerechnet werden.
2
der Wirkungsgrad der
Für den Benutzer
● Es muß darauf geachtet werden, daß
Kochstellen bei Betrieb stets abgedeckt sind,
damit nicht durch zu starke Hitzeentwicklung
das Gerät beschädigt wird. Unbedingt zu
vermeiden sind offene Feuerstellen bei Öl-, Gasund Kohleherden.
● Außerdem ist beim Fritieren über einem Herd/
Mulde das zum Fritieren verwendete Gerät
während des Betriebes zu beaufsichtigen.
● Das im Fritiergerät enthaltene Öl kann sich
durch Überhitzung selbst entzünden.
● Bei Verwendung von verschmutztem Öl kann
noch leichter
eine Selbstentzündung eintreten.
● Es wird darauf hingewiesen, daß durch
Überhitzung ein
Brand entstehen kann.
● Flambieren ist unter der Dunstabzugshaube
nicht erlaubt.
● Bei allen Arbeiten an der Dunstabzugshaube,
auch beim Lampenwechsel, ist das Gerät
stromlos zu machen (Schraubsicherungen aus
der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten).
● Es ist wichtig, die Filterwechsel bzw.
Reinigungs–intervalle einzuhalten.
Bei Nichtbeachtung kann infolge von
Fettablagerung Feuergefahr bestehen.
3
Allgemeines
Einsetsen des Fettfilterrs
Achtung: Der Fettfilter ist bei Anlieferung nicht
montiert, sondern nur beigelegt um
Beschädigungen zu vermeiden.
● Die Zapfen des Filters in die Schlitze der
Fettfilterhalterung einsetzen und mit den Griffen
des Filters festdrücken (a,b).
Das Ausbauen des Filters erfolgt in umgekehrter
Reihenfolge.
● Zum Lösen des Filters die Griffe nach hinten
ziehen (siehe Bild 1).
Funktion
Die Dunsthaube kann sowohl im Abluft- als auch
im Umluftbetrieb benutzt werden.
Abluftbetrieb
Die Luft wird mit Hilfe einer Öffnung (A - Ø150
mm - Bild 2) nach außen gebracht. Auf diese
Öffnung wird die Rückstauklappe aufgesetzt.
b
a
Bild 1
A - Ø150
Umluftbetrieb
Achtung: Im Umluftbetrieb muß die
Rückstauklappe entfernt
werden, da sonst die Dunsthaubenicht
funktioniert.
Im Umluftbetrieb wird der Küchendunst im
Aktiv-Kohlefilter gereinigt und durch die
Gitter im Abzugsschacht wieder in die Küche
geleitet (Bild 3).
Diese Version wird gewählt, wenn kein
Abluftanschluß nach außen vorhanden ist.
Bild 2
Bild 3
4
