AEG EFA 1020X User Manual

EFA 1020X

Luft-Reinigungs-Zentrum

Deckenmontage

Mit Seilabhängung

Montage– und Gebrauchsanleitung

Stand 03/2008

Seite 1

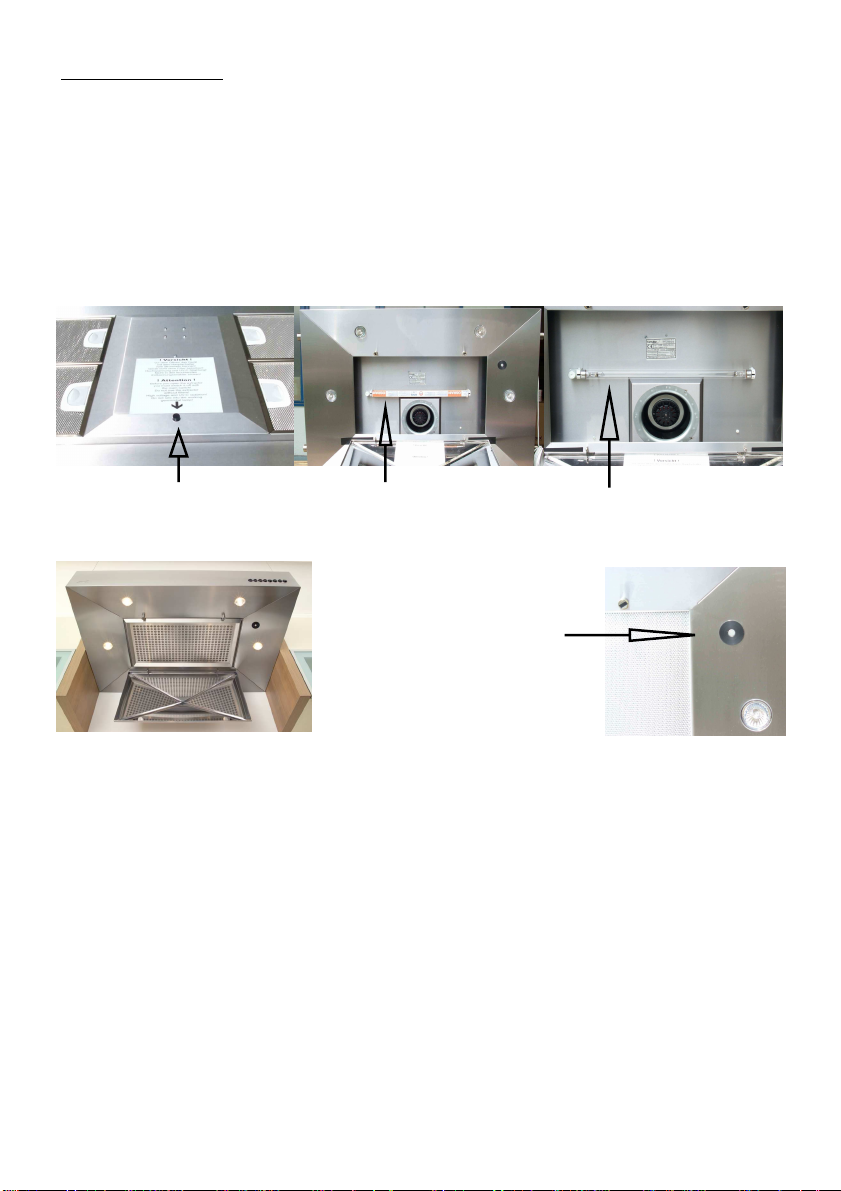

1. Haubenkörper

2. Seilabhängung

3. Seilhalter

4. Dekoscheibe

5. Stockschraube

6. Dübel

7. Metallfilter mit Ionistatorblech, mit Federverriegelung

8. Kabel für Ionisatorblech

9. Aufnahme für Seilabhängung

Seite 2

10. Hitzemelder

11. Fettauffangwanne

12. Halogenlampe 20 Watt

13. Entkeimungslampe (UV-C Lampe) EKL

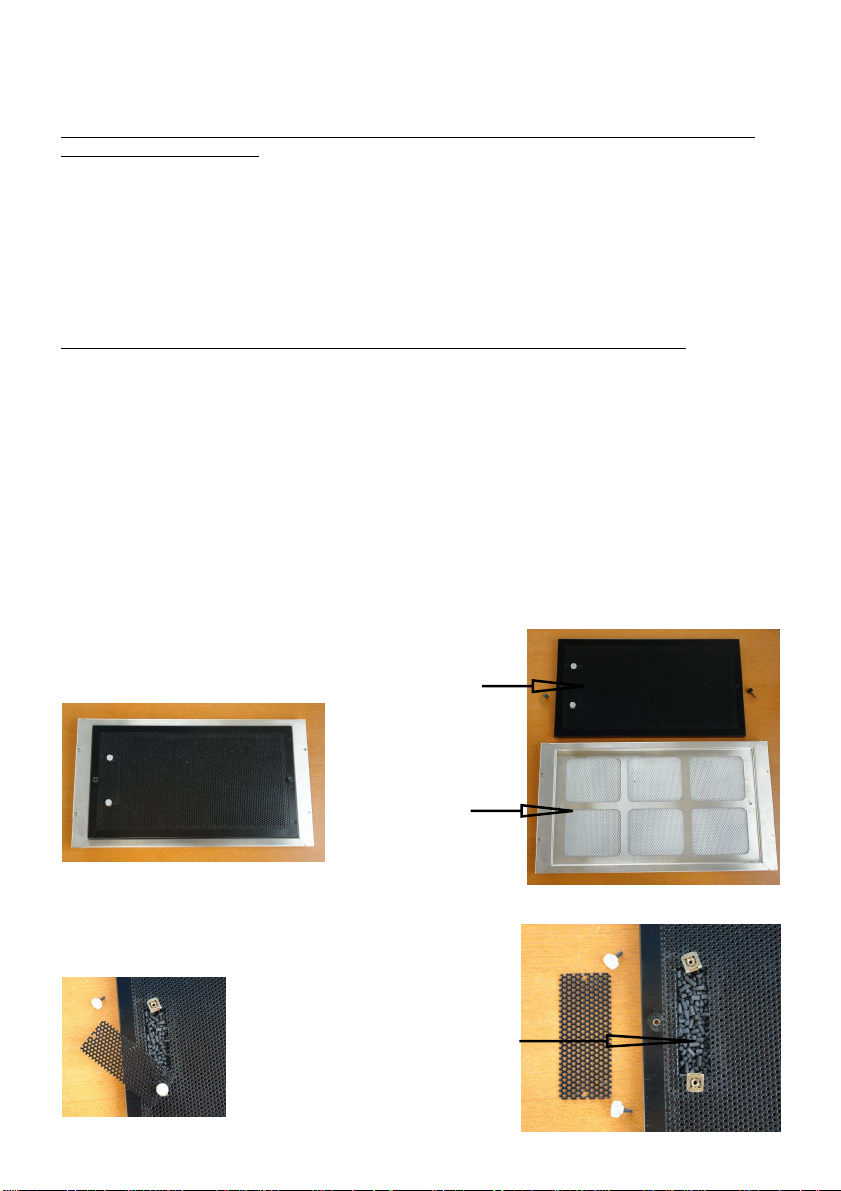

14. Edelstahlfilter 586x324 mm incl. loser Aktivkohle

15. Starter für UV-C Lampe

16. Hauptschalter

17. Netzkabelaustritt

EFA 1020X Luft

EFA 1020X Luft----Reinigungs

EFA 1020X LuftEFA 1020X Luft

Montageanleitung

Montageanleitung ---- Gebrauchsanweisung

Montageanleitung Montageanleitung

Um Ihre Dunstabzugshaube auf bestmöglichste Weise einsetzen zu können, bitten wir Sie diese Anweisung aufmerksam zu lesen und für den Bedarfsfall aufzubewahren.

1. Sicherheit und allgemeine Heinweise

1. Sicherheit und allgemeine Heinweise1. Sicherheit und allgemeine Heinweise

• Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose oder

durch einen Fachmann direkt angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt im Anschlusskasten sichern. Die elektrischen Daten sind auf dem Typenschild, nach öffnen der Fettauffangwanne (11), hinter dem Edelstahlfilter (14), im Innenraum des Gerätes, zu finden. Vor dem Öffnen das Gerät mit den Hauptschalter (16) vom Stromnetz trennen.

• Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

• Dunstabzugshaube nie ohne Filter (7/14) und offener Fettauffangwanne (11) benutzen.

• Gas-Kochstellen immer sachgemäß benutzen.

• Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Durch starke

Hitzeentwicklung der offenen Gasflammen könnte die Dunstabzugshaube beschädigt werden.

• Vor Durchführung jeglicher Reinigungs- oder Instandhaltungsarbeiten muss die Stromversorgung

der Dunstabzugshaube durch Abziehen des Steckers oder durch Ausschalten des Hauptschalters (16) unterbrochen werden.

• Unter der Dunstabzugshaube dürfen keine flambierten Gerichte zubereitet werden. Die offene

Flamme könnte einen Brand hervorrufen.

• Wenn Sie Speisen fritieren, lassen Sie die Pfanne niemals unbeaufsichtigt, da das Fett Feuer fan-

gen könnte.

• Eine konstante Instandhaltung gewährleistet einwandfreien Betrieb und beste Leistung der Dunst-

abzugshaube.

• Alle schmutzigen Flächen sollten regelmäßig von Ablagerungen gesäubert werden. Der Filter muss

häufig herausgenommen und gereinigt werden.

• Falsche Halogenlampen (12) können den Trafo zerstören.

• Da das Gerät mit Stahlseilen an der Decke befestigt wird, kann dieses frei schwingen.

• Den Hitzesensor nicht mit einer Flamme zum Reagieren bringen.

• Zwischen Decke und Haubenoberseite einen Mindestabstand von 300 mm einhalten

• Mindestabstand zur Kochfläche: bei Elektroherd: 700 mm bei Gasherd: 700 mm

• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen

und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für Ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebraucht des Geräts angeleitet werden.

• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit

dem Gerät spielen.

• Sicherheitsabschaltung:

Sicherheitsabschaltung:

Sicherheitsabschaltung:Sicherheitsabschaltung: Werden ein oder mehrere Filter entnommen schaltet das Gerät automatisch ab. Gerät ist erst nach korrekter Platzierung der Filter wieder betriebsbereit

!!! Gerät nur betreiben mit eingelegten Filtern (7/14) und geschlossener Fettauffangwanne (11) !!!

Reinigungs----Zentrum (Deckenmontage) mit Seilabhängung

ReinigungsReinigungs

Gebrauchsanweisung

Gebrauchsanweisung Gebrauchsanweisung

!!! Vor dem Öffnen das Gerät mit den Hauptschalter (16) vom

!!! Vor dem Öffnen das Gerät mit den Hauptschalter (16) vom!!! Vor dem Öffnen das Gerät mit den Hauptschalter (16) vom

Nicht in den leuchtenden Entkeimungsstrahler (13) blicken !!!

Nicht in den leuchtenden Entkeimungsstrahler (13) blicken !!! Nicht in den leuchtenden Entkeimungsstrahler (13) blicken !!!

Zentrum (Deckenmontage) mit Seilabhängung

Zentrum (Deckenmontage) mit SeilabhängungZentrum (Deckenmontage) mit Seilabhängung

Stromnetz trennen!

Gerät nicht ohne Filter (7/14) betreiben

Gerät nicht ohne Filter (7/14) betreiben Gerät nicht ohne Filter (7/14) betreiben

(Hochspannung und UV

Stromnetz trennen! Stromnetz trennen!

(Hochspannung und UV----C Strahlung)

(Hochspannung und UV (Hochspannung und UV

C Strahlung)

C Strahlung)C Strahlung)

Seite 3

2. Vor der Montage

2. Vor der Montage2. Vor der Montage

• In der Verpackung befinden sich folgende Teile: Haubenkörper, Edelstahlfilter, Beipack und Reini-

gungs-Set (die Seilabhängungen befinden sich im Beipack)

• Nachprüfen, dass die Abzugshaube während des Transportes nicht beschädigt wurde. Sollte eine

Beschädigung vorliegen, darf das Gerät nicht montiert werden.

• Sicherstellen, dass die Installation und die elektrischen Anschlüsse von einem qualifizierten Techni-

ker entsprechend den Angaben des Herstellers und den behördlichen Vorschriften ausgeführt werden.

• Sicherstellen, dass bauseits ein 3-adriges Netzkabel vorhanden ist, das im Bereich der rechten,

hinteren Seilabhängung aus der Decke kommt.

vorzusehen. Die Länge des Anschlusskabels beträgt ca. 2,4 m.

Achtung: Der Elektroanschluss muss von einem konzessionierten Installateur ausgeführt werden. Der Stecker muss nach dem Einbau zugänglich sein. Es ist eine Steckdose Typ 12 oder Typ 13

Seite 4

3. Montage

3. Montage3. Montage

Achtung!!

Achtung!! Der Anschluss an das 230 Volt-Netz, sowie die gesamte Montage der Dunstabzugshaube ist

Achtung!! Achtung!! unbedingt spannungsfrei

spannungsfrei durch einen Fachmann vorzunehmen.

spannungsfreispannungsfrei

1. Arbeitsgang: Übertragen Sie die Mitte des Kochfeldes auf die Decke.

2. Arbeitsgang: Zeichnen Sie nun die vier Bohrlöcher an der Decke an und bohren Sie die vier Löcher (Skizze

1).

Frontseite

Skizze 1

Netzkabelaustritt

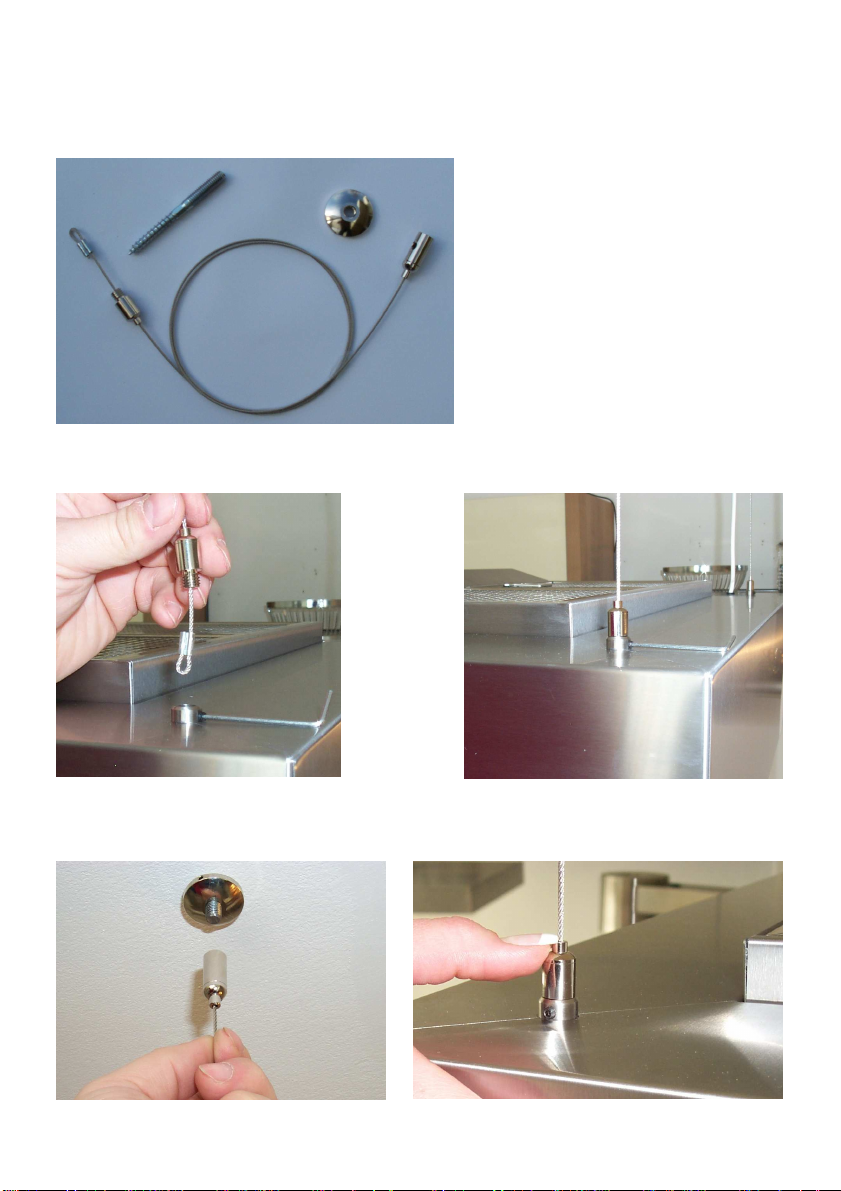

3. Arbeitsgang:

Nehmen Sie vier Dübeln, vier Stockschrauben und die vier Dekoscheiben aus dem Beipack. Setzen Sie die vier Dübeln, drehen Sie die vier Stockschrauben ein und drehen Sie die vier Dekoscheiben auf die Stockschrauben.

4. Arbeitsgang:

Packen Sie nun den Haubenkörper aus.

5. Arbeitsgang:

Fädeln Sie nun die Seilabhängung mit dem Seilspanner von oben in den Haubenkörper ein. Den Seilspanner in die Aufnahme eindrehen und mit der Madenschrauben sichern. Pro Auf nahme eine Seilabhängung.

6. Arbeitsgang:

Nun drehen Sie die vier Seilabhängungen mit den Seilhaltern auf die Stockschrauben. Hierbei kann sich das Stahlseil verdrehen, es wird sich aber beim 7. Arbeitsgang wieder „entspannen“.

7. Arbeitsgang:

Durch Ausübung von Druck auf den Seilspanner löst sich die Seilabhängung und die Länge des Stahlseils kann variiert und mit Hilfe einer Wasserwaage kann die Haube ausgerichtet werden.

8. Arbeitsgang: Netzkabel der Haube mit der bauseitigen Zuleitung anklemmen.

9. Haube nach der Montage abdecken, damit keine Schmutzpartikel auf die Oberseite gelangen können. Erst wenn die Küche komplett aufgestellt, eingerichtet und die Endreinigung vollzogen wurde das Gerät wieder abdecken.

Seite 5
