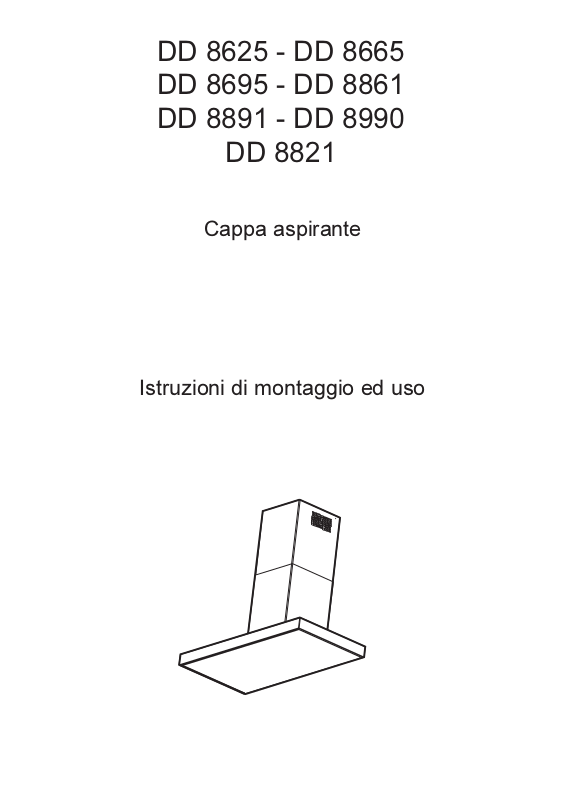

DD 8625 - DD 8665
DD 8695 - DD 8861
DD 8891 - DD 8990
DD 8821
Cappa aspirante
Istruzioni di montaggio ed uso
Indice
Avvertenze per la sicurezza .............................................................. 3
Per lutente .......................................................................................... 3
Per linstallatore ................................................................................... 4
Introduzione ....................................................................................... 6
Versione aspirante ............................................................................... 6
Versione filtrante .................................................................................. 6
Funzionamento della cappa - DD 8990 ....................................... 7-10
Funzionamento della cappa - DD 8861-8891-8821 ..................... 9-10
Funzionamento della cappa DD 8695-8665-8625 ..................... 11-12
Manutenzione e cura ....................................................................... 13
Filtro grassi in metallo ........................................................................ 13
Filtro al carbone................................................................................. 14
Sostituzione delle lampade ................................................................ 15
Pulizia ............................................................................................... 16
Accessori speciali ........................................................................... 16
Servizio assistenza tecnica ............................................................ 16
Dettagli tecnici ................................................................................. 17
Accessori per il montaggio inclusi ...................................................... 17
Collegamento Elettrico ................................................................... 18
Montaggio della cappa....................................................................... 19
2
Avvertenze per la sicurezza
Per lutente
Coprire sempre gli elementi accesi per evitare che il calore in
eccesso danneggi lelettrodomestico. Nel caso di fornelli alimentati a
gas, petrolio e carbone evitare le fiamme libere.
Controllare attentamente la frittura di cibi sui piani di cottura /fornelli.
Lolio surriscaldato della pentola potrebbe prendere fuoco.
Nel caso in cui lolio utilizzato sia sporco, potrebbe aumentare il
rischio di autocombustione.
E estremamente importante notare che il surriscaldamento può
essere causa di incendi.
E vietato cuocere cibi alla fiamma sotto la cappa.
Disinserire sempre lapparecchio dalla rete elettrica prima di
effettuare qualsiasi operazione di manutenzione, inclusa la
sostituzione di lampade (togliere il fusibile dal portafusibili
oppure disinserire linterruttore automatico).
E molto importante pulire la cappa e sostituire il filtro agli
intervalli consigliati. Linosservanza delle suddette disposizioni
potrebbe causare laccumulo di depositi di grasso, comportan-
do rischi di incendio.
Questo apparecchio è contrassegnato in conformità alla Direttiva
Europea 2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE).
Assicurandosi che questo prodotto sia smaltito in modo corretto,
lutente contribuisce a prevenire le potenziali conseguenze negative
per lambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve essere
trattato come rifiuto domestico ma deve essere consegnato presso
lidoneo punto di raccolta per il riciclaggio di apparecchiature elettriche
ed elettroniche.
Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti.
Per ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare lidoneo ufficio locale, il servizio di raccolta
dei rifiuti domestici o il negozio presso il quale il prodotto è stato
acquistato.
3
Per linstallatore
Nella versione aspirante, la cappa deve essere collegata ad un tubo
di scarico da Ø 150 mm.
Se un tubo del diametro di 125mm è già installato ed esce allesterno dalle pareti o dal tetto, è possibile utilizzare la flangia di riduzione
150/125mm inclusa. In questo caso la cappa risulterà leggermente
più rumorosa.
Durante linstallazione, rispettare le seguenti distanze minime
dai piani di cottura/fornelli a gas:
piani di cottura elettrici 500 mm
fornelli a gas 650 mm
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
Le norme nazionali sui sistemi a combustione stabiliscono una
depressione massima di 0.004 bar nei locali.
Luscita dellaria non deve essere collegata a canne fumarie o
condotti di combustione del gas. Luscita dellaria non deve in
nessun caso essere collegata ai condotti di ventilazione di locali
dove sono installati apparecchi a combustione.
Linstallazione delluscita dellaria deve essere conforme alle norme
stabilite dagli enti preposti.
Quando lapparecchio viene utilizzato nella versione aspirante, il
diametro del condotto di ventilazione deve essere lo stesso del tubo
di uscita della cappa.
La regolamentazione edilizia nazionale e regionale impone numero-
se limitazioni alluso di cappe ed elettrodomestici a combustione
collegati ad una canna fumaria come gli apparecchi di riscaldamento
a carbone o a petrolio oppure stufette a gas nello stesso ambiente.
Le cappe possono essere utilizzate con elettrodomestici collegati ad
una canna fumaria senza correre pericoli soltanto se il locale e/o
appartamento (combinazione aria/ambiente) è ventilato dallesterno
a mezzo di un foro di ventilazione grande di circa 500-600 cm2 per
evitare la formazione di una depressione durante il funzionamento
della cappa.
In caso di dubbi, contattare lente di controllo preposto oppure
lispettorato edilizio.
· Poiché nei locali con apparecchi a combustione la norma prevede
un foro di uscita delle stesse dimensioni del foro di ventilazione, un
foro più grande di 500-600 cm2, potrebbe ridurre il rendimento della
cappa aspirante.
Nella versione filtrante, la cappa funzionerà senza correre alcun
rischio e dover ricorrere alle misure menzionate.
4
Qualora la cappa venisse utilizzata nella versione aspirante, per un
funzionamento ottimale dovranno essere osservate le seguenti
norme:
- tubo di uscita breve e diritto
- ridurre al minimo le curve
- evitare di installare tubi con angoli acuti, devono avere soltanto
curve a largo raggio.
- utilizzare tubi più larghi possibile (preferibilmente dello stesso
diametro del foro di uscita).
Linosservanza di queste regole fondamentali porterà ad una riduzio-
ne drastica del rendimento e aumenterà la rumorosità della cappa.
5
Introduzione
La cappa è messa in commercio nella versione aspirante ma può
anche essere utilizzata nella versione filtrante installando un filtro al
carbone attivo (accessorio speciale).
Per questo tipo di funzionamento sarà necessario il filtro al carbone
originale (vedere Accessori Speciali).
Versione aspirante
I fumi vengono espulsi allesterno attraverso un tubo collegato alla
flangia A. Fig. 1.
Per un miglior rendimento, il tubo dovrebbe avere lo stesso diametro
del foro di uscita.
Se un tubo del diametro di 125mm è già installato ed esce allesterno dalle pareti o dal tetto, è possibile utilizzare la flangia di riduzione
150/125mm inclusa. In questo caso la cappa risulterà leggermente
più rumorosa.
A
Fig. 1
Versione filtrante
Laria viene filtrata da un filtro al carbone e riciclata nellambiente.
Per il funzionamento della cappa nella versione filtrante è necessario
un filtro al carbone attivo originale (Vedi Accessori speciali).
6
Funzionamento della cappa
Si ottengono migliori risultati se si usano le basse velocità nelle
condizioni normali e le alte velocità nei casi in cui gli odori siano più
intensi. Si suggerisce di mettere in funzione la cappa alcuni minuti
prima di iniziare a cucinare, per fare in modo che si crei una depressione allinterno del locale e di lasciarla in funzione dopo aver
terminato la cottura dei cibi per circa 15 minuti o fino alla scomparsa
degli odori.
I comandi si trovano sul lato frontale dellapparecchio:
- DD 8990
3
a
b
Fig. 2
1 - Tasto ON (stand-by - tasto illuminato) / OFF (tasto spento)
2 - Tasto ON/OFF luce
3 - Display
4 - Tasto ON/OFF funzionamento automatico (sensori - Tasto S
5 - Tasto di selezione della velocità 1-2-3-1-2.........
6 - Tasto velocità intensiva ON/OFF. Durata - 5 minuti , nel display
12 6
Premere una o più volte per ottenere la funzione desiderata:
stand-by (led b acceso): la cappa è pronta per funzionare, la
procedura di sicurezza è attivabile (vedi sotto - procedura di
sicurezza)..
OFF: tutte le funzioni disabilitate eccetto lilluminazione.
acceso):
Funzionamento automatico:
la cappa entra in funzione (aspirazione) in base al cambiamento
delle normali condizioni ambientali che la cappa rileva tramite i
sensori di cui è dotata. (vedi anche la pagina successiva Test
dei sensori) .
I led del display lampeggiano in sequenza con una velocità
proporzionale a quella del motore di aspirazione
Attenzione! La cappa è provvista di un sistema automatico di
calibrazione che serve per stabilire quali sono le normali condi-
zioni ambientali.
Nel caso si dovesse osservare un funzionamento anomalo la
calibrazione può essere ripetuta manualmente:(vedi la pagina
successiva Calibrazione automatica e Calibrazione
manuale).
appare la lettera P e il tempo di funzionamento residuo, il led a
lampeggia.
4
5
7
7
Dopo i 5 minuti di funzionamento la cappa ritorna alla velocità
precedentemente impostata.
Premere il tasto 1 o 6 per disattivare questa funzione prima del
tempo.
7 - Tasto ON/OFF Timer: temporizza tutte le velocità (led b lampeg-
giante), dopodichè la cappa si spegne:
1a velocità: 20 minuti
2a velocità: 15 minuti
3a velocità: 10 minuti
P (intensivo) : 5 minuti
Il display mostra anche il tempo di funzionamento residuo.
Premere il tasto 7 per disattivare questa funzione prima del
tempo.
Calibrazione automatica dei sensori:
La calibrazione automatica dei sensori avviene ogni 30 minuti.
Nota: Dopo linstallazione della cappa o dopo una prolungata assenza di corrente elettrica attendere almeno 30 minuti per essere sicuri
che i sensori siano ben calibrati.
Calibrazione manuale
Eseguire la calibrazione a fuochi spenti, temperatura ambiente
normale, ed in assenza di quantità di vapore apprezzabile:
-premere il tasto 4 per 3 secondi ,poi premere il tasto 1, la cappa
emette un segnale sonoro ad indicare lavvenuta calibrazione.
Test sensori
Il sistema durante il funzionamento in automatico, effettua in
continuazione un test sullefficienza dei sensori. In caso di guasto
sul display appaiono le cifre 88. In questo caso contattare il
servizio di assistenza tecnica.
In questa situazione comunque la cappa può essere usata in
modalità manuale.
Procedura di sicurezza
Auto-attivazione DI SICUREZZA del funzionamento automatico
in condizioni particolari: se i sensori rilevano un eccessivo
aumento della temperatura, anche se la cappa è in funziona-
mento manuale, il sistema seleziona da se il funzionamento
automatico e il motore di aspirazione si avvia, la cappa può essere
spenta premendo il tasto 1.
Nel caso la cappa o i comandi non funzionino si consiglia di interrompere lalimentazione per almeno 5 secondi e quindi di riaccendere..
Attendere poi 15 secondi e verificare se la cappa funziona correttamente.
8
