V·ûen· z·kaznice, v·ûen˝ z·kaznÌku,
proËtÏte si peËlivÏ tento n·vod k pouûitÌ.
Dodrûujte p¯edevöÌm bezpeËnostnÌ pokyny na prvnÌch stran·ch n·vodu.
N·vod k pouûitÌ si uschovejte i pro pozdÏjöÌ nahlÈdnutÌ a p¯ÌpadnÏ jej p¯edejte
dalöÌmu majiteli spot¯ebiËe.
V p¯ÌpadÏ eventu·lnÌ poruchy spot¯ebiËe se obraùte na n·ö servis.
02 / 6112 6112
V servisu dostanete odpovÏÔ na kaûdou ot·zku t˝kajÌcÌ se vybavenÌ a pouûitÌ
spot¯ebiËe a pracovnÌci servisu r·di vyslechnou takÈ vaöe p¯·nÌ, podnÏty i
kritiku. NaöÌm cÌlem je d·le vylepöovat naöe v˝robky a sluûby k uûitku naöich
z·kaznÌk˘.
V p¯ÌpadÏ technick˝ch problÈm˘ v·m bude n·ö servis kdykoliv k dispozici,
volejte 02/6112 6112. Adresa:
ServisnÌ st¯edisko AEG
Hanusova ulice
140 21 Praha 4
tel.: 02/6112 6112
DalöÌ informace najdete v kapitole "Servis".
Likvidace
Likvidace obalovÈho materi·lu
ï Vöechny Ë·sti obalu jsou recyklovatelnÈ, fÛlie a polystyrÈnovÈ Ë·sti jsou
odpovÌdajÌcÌm zp˘sobem oznaËeny. Obalov˝ materi·l p¯ÌpadnÏ i vyslouûil˝
spot¯ebiË zlikvidujte p¯imϯen˝m zp˘sobem.
ï Dodrûujte p¯ÌsluönÈ n·rodnÌ a region·lnÌ p¯edpisy a odpovÌdajÌcÌ oznaËenÌ
materi·l˘ (t˝kajÌcÌ se t¯ÌdÏnÌ materi·l˘, jeho sbÏru a likvidace).
Pokyny k likvidaci vyslouûilÈho spot¯ebiËe
ï Star˝ odsavaË par nesmÌ p¯ijÌt do domovnÌho odpadu.
ï Informujte se o moûnostech sbÏru a likvidace vyslouûilÈho spot¯ebiËe.
ï Pozor! P¯ed likvidacÌ zajistÏte nepouûitelnost vyslouûilÈho odsavaËe par.
OddÏlte p¯ÌvodnÌ kabel (nejprve vyt·hnÏte z·strËku ze z·suvky, resp. p¯i
pevnÈm p¯ipojenÌ by mÏl spot¯ebiË odpojit ze sÌtÏ odbornÌk).
2
19
Page 3
Z·ruka, servis a n·hradnÌ dÌly
Obsah
P¯eËtÏte si tento n·vod k obsluze a dodrûujte
v nÏm uvedenÈ rady a pokyny. V mnoha p¯Ìpadech
si budete moci vyjasnit jakÈkoli pochybnosti sami
a tudÌû vyhnout se zbyteËn˝m vol·nÌm do servisu.
P¯edchozÌ Ë·sti nazvanÈ "Co dÏlat, kdyû ..." a
"Servis" obsahujÌ doporuËenÌ, co by se mÏlo
zkontrolovat d¯Ìve, neû zavol·te servisnÌho
technika.
Jestliûe po tÏchto kontrol·ch z·vada st·le existuje,
zavolejte vaöe nejbliûöÌ autorizovanÈ servisnÌ
st¯edisko AEG.
UjistÏte se, ûe m˘ûete sdÏlit model a seriovÈ ËÌslo
spot¯ebiËe. Tyto informace naleznete na datovÈm
ötÌtku p¯Ìstroje.
Origin·lnÌ n·hradnÌ dÌly lze koupit od
autorizovan˝ch st¯edisek servisu AEG.
PodmÌnky z·ruky
My, v˝robce, zaruËujeme, ûe jestliûe bÏhem
12 mÏsÌc˘ od data zakoupenÌ tohoto spot¯ebiËe
AEG se tento spot¯ebiË nebo jak·koli jeho Ë·st
uk·ûou jako vadnÈ pouze z d˘vodu vadnÈho
zpracov·nÌ nebo vadnÈho materi·lu, provedeme
podle naöeho uv·ûenÌ buÔ opravu nebo v˝mÏnu
tÈhoû bez placenÌ za pr·ci, materi·l nebo p¯epravu
za p¯edpokladu, ûe:
- spot¯ebiË byl spr·vnÏ instalov·n a pouûÌv·n
pouze na napÏtÌ uvedenÈ na ötÌtku
jmenovit˝ch hodnot
- spot¯ebiË byl pouûÌv·n pouze pro norm·lnÌ
dom·cÌ ˙Ëely a v souladu s pokyny v˝robce
pro provoz a ˙drûbu
- na spot¯ebiËi neprov·dÏla servis, ˙drûbu ani
opravu jin· neû n·mi autorizovan· osoba,
kter· spot¯ebiË nerozebÌrala ani s nÌm jinak
nemanipulovala
- vöechny servisnÌ pr·ce podle tÈto z·ruky
musÌ prov·dÏt servis AEG nebo jÌm
autorizovanÈ st¯edisko
- kaûd˝ vymÏnÏn˝ spot¯ebiË nebo vymÏnÏn·
vadn· souË·st se stanou naöÌm vlastnictvÌm
- tato z·ruka platÌ vedle vaöich z·konn˝ch
nebo jinak pr·vnÏ podloûen˝ch pr·v
V˝jimky - tato z·ruka se nevztahuje na:
- poökozenÌ nebo poûadavky vzniklÈ v d˘sledku
p¯epravy, nespr·vnÈho pouûitÌ nebo
nedbalosti, v˝mÏny û·rovek a snÌmateln˝ch
Ë·stÌ ze skla nebo plastick˝ch hmot
- n·klady spojenÈ s poûadavky na odstranÏnÌ
z·vad spot¯ebiËe, kter˝ je nespr·vnÏ
instalov·n
- spot¯ebiËe, kterÈ jsou pouûÌv·ny v komerËnÌm
prost¯edÌ vËetnÏ pronajÌman˝ch
- zemÏ EvropskÈho spoleËenstvÌ. Lze pouûÌt
standardnÌ z·ruku, ale zajiötÏnÌ, ûe spot¯ebiË
splÚuje normy platnÈ v p¯ÌsluönÈ zemi, kam
byl spot¯ebiË dopraven, je na zodpovÏdnosti
a na n·klady vlastnÌka. M˘ûe b˝t vyûadov·n
doklad o koupi.
Model .............................................................................
»Ìslo v˝robku (E/PNC No.) .......................................
SeriovÈ ËÌslo (F/Serial. No.) ......................................
eventuelnÏ KD ... ... ... / ...
V p¯ÌpadÏ technick˝ch problÈm˘ v·m bude i n·ö
znaËkov˝ servis kdykoliv k dispozici, volejte
02/6112 6112. Adresy:
ServisnÌ st¯edisko AEG
Hanusova ulice
140 21 Praha 4
Tel.: 02/6112 6112
BezpeËnost
P¯eËtÏte si tento n·vod a varovn· upozornÏnÌ
na zaË·tku tohoto n·vodu. V˝robce
nezodpovÌd· za vady zp˘sobenÈ nespr·vnÏ
pouûÌvan˝m v˝robkem nebo v˝robkem
pouûÌvan˝m pro jinÈ ˙Ëely neû jsou ˙Ëely
specifikovanÈ v tomto n·vodu.
BezpeËnostnÌ pokyny 4
Pro uûivatele
Pro montÈra kuchyÚsk˝ch linek
VöeobecnÈ pozn·mky 6
Ods·v·nÌ
Vnit¯nÌ obÏh
Ovl·d·nÌ odsavaËe par 7
⁄drûba a ËiötÏnÌ 8
KovovÈ tukovÈ filtry
Otev¯enÌ kovov˝ch tukov˝ch filtr˘
Filtr s aktivnÌm uhlÌm
Demont·û vrchnÌho skla
V˝mÏna û·rovky
»iötÏnÌ
Zvl·ötnÌ p¯ÌsluöenstvÌ
Servis
Z·ruËnÌ podmÌnky
TechnickÈ ˙daje 13
Mont·û 14
P¯ÌsluöenstvÌ / materi·l k mont·ûi
P¯ipojenÌ do elektrickÈ sÌtÏ
BezpeËnostnÌ pokyny pro elektroinstalatÈra
Mont·û ñ obr·zek 7
Z·ruka, servis a n·hradnÌ dÌly 18
18
3
Page 4
BezpeËnostnÌ pokyny pro uûivatele
ï Je t¯eba db·t na to, aby plot˝nky byly p¯i provozu odsavaËe par
vûdy zakryty; mohlo by dojÌt k poökozenÌ odsavaËe siln˝m û·rem.
BezpodmÌneËnÏ je t¯eba se vyhnout otev¯enÈmu plameni u
naftov˝ch, plynov˝ch a uheln˝ch spor·k˘.
ï KromÏ toho nesmÌ p¯i fritov·nÌ na spor·ku nebo na varnÈ desce
z˘stat fritovacÌ n·doba bez dozoru.
ï Olej ve fritovacÌ n·dobÏ by se mohl p¯i p¯eh¯·tÌ vznÌtit.
ï P¯i pouûitÌ zneËiötÏnÈho oleje by mohlo dojÌt k samovznÌcenÌ.
ï P¯i jakÈmkoliv p¯eh¯·tÌ m˘ûe dojÌt k poû·ru!
ï Flambov·nÌ pod odsavaËem par je nep¯ÌpustnÈ.
ï P¯ed jakoukoliv manipulacÌ s odsavaËem par, a to i p¯i v˝mÏnÏ
û·rovky, odpojte spot¯ebiË ze sÌtÏ (vyöroubujte pojistky, vypnÏte
jistiË).
ï Je d˘leûitÈ dodrûovat intervaly v˝mÏny, p¯ÌpadnÏ ËiötÏnÌ filtru.
P¯i nedodrûenÌ tohoto pokynu hrozÌ nebezpeËÌ vznÌcenÌ n·nos˘ tuku.
BezpeËnostnÌ pokyny pro montÈra kuchyÚsk˝ch linek
ï OdtahovÈ potrubÌ musÌ mÌt pro reûim ods·v·nÌ pr˘mÏr 150 mm.
V p¯ÌpadÏ, ûe ve vnÏjöÌ zdi nebo ve st¯eöe jiû existuje odtahovÈ potrubÌ
o pr˘mÏru 125 mm, m˘ûete pouûÌt dod·vanÈ redukËnÌ hrdlo ze
150 mm na 125 mm. Z·roveÚ s redukËnÌm hrdlem lze namontovat
takÈ odtahovou hadici o pr˘mÏru 125 mm (zvl·ötnÌ p¯ÌsluöenstvÌ
ABS 125, obj. Ë. 942 118 612).
ï Jestliûe jsou kuchyÚskÈ v˝pary odv·dÏny pr˘duchem ve stÏnÏ do
vnÏjöÌho ovzduöÌ, je t¯eba zabudovat do zdi teleskopickou sk¯ÌÚku
MKZ (s odvodem a p¯Ìvodem vzduchu) - zvl·ötnÌ p¯ÌsluöenstvÌ,
obj. Ë. 942 118 609.
ï P¯i mont·ûi odsavaËe par je t¯eba dodrûet n·sledujÌcÌ minim·lnÌ
vzd·lenosti mezi hornÌ hranou kuchyÚskÈho spor·ku a spodnÌ
hranou odsavaËe:
elektrickÈ spor·ky 500 mm
plynovÈ spor·ky 650 mm
uhelnÈ a naftovÈ spor·ky min. 700 mm
Obr. 7
4
17
Page 5
Mont·û - obr·zek 7
ï Na strop nad odsavaËem par si p¯iloûte öablonu pro p¯edvrt·nÌ (1).
ï Podle znaËek si vyvrtejte otvory a zasuÚte do nich Ëty¯i hmoûdinky
a Ëty¯i vruty (2). Vruty nezaöroubujte ˙plnÏ, protoûe slouûÌ k zavÏöenÌ
odsavaËe.
ï P¯ipravte si elektrickou p¯Ìpojku a v p¯ÌpadÏ, ûe bude odsavaË par
fungovat v reûimu ods·v·nÌ s odtahem do volnÈho ovzduöÌ, p¯ipravte
takÈ pr˘chod zdÌ.
ï Ze Ëty¯ öroub˘ (3) vysaÔte teleskopickou konstrukci A, tuûkou si
naznaËte 2 otvory pro pojistnÈ örouby, teleskopickou konstrukci A
znovu sejmÏte, oba otvory vyvrtejte a nasaÔte obÏ hmoûdinky (4).
ï Teleskopickou konstrukci spr·vnÏ nastavte: t¯i jejÌ Ë·sti umoûÚujÌ
prodlouûenÌ od 80 do 100 cm (A). Pokud jsou obÏ vrchnÌ Ë·sti (B)
takÈ oddÏleny, lze konstrukci prodluûovat na dÈlky od 100 do
120 cm (u provedenÌ s potrubÌm na dÈlku od 100 do 110,5 cm).
Jen p¯i provedenÌ s vnit¯nÌm obÏhem vzduchu:
ï Ve vrchnÌ Ë·sti konstrukce A upevnÏte Ëty¯mi örouby (2 x 2)
usmÏrÚovaË vzduchu F pro vnit¯nÌ obÏh a trubkou vhodnÈ dÈlky (5)
jej p¯ipojte na odtahov˝ otvor odsavaËe par.
Jen p¯i provedenÌ s ods·v·nÌm:
ï Naho¯e na odsavaËi par (5) p¯ipojte p¯ipojovacÌm krouûkem
dostateËnÏ dlouhou hadici.
Podle v˝bÏru poûadovanÈ instalace postupujte d·le n·sledujÌcÌm
zp˘sobem:
ï Teleskopickou konstrukci zavÏste (ujistÏte se, ûe elektrick· p¯ipojovacÌ
sk¯ÌÚka je na tÈ stranÏ, kde se budou nach·zet ovl·dacÌ prvky) a
p¯it·hnÏte Ëty¯i örouby (6). Vloûte do otvor˘ oba pojistnÈ örouby
(7) a p¯it·hnÏte je.
ï ProveÔte elektrickÈ p¯ipojenÌ (8).
ï NasaÔte komÌnovÈ tÏleso a upevnÏte jej dvÏma örouby (9) k
teleskopickÈ konstrukci, spodnÌ Ë·st zavÏste prozatÌm na pruûinu
(10).
ï Do konstrukce zavÏste kryt odsavaËe par a p¯iloûen˝mi öroubov˝mi
maticemi (11) jej nast·lo upevnÏte. Vöechny Ëty¯i örouby (12)
p¯it·hnÏte.
ï P¯ipojte motor (13a) a osvÏtlenÌ (13b), spodnÌ Ë·st komÌnovÈho
tÏlesa odsuÚte stranou a dvÏma örouby (14) ji p¯ipevnÏte k tÏlesu
odsavaËe.
ï P¯i souËasnÈm provozu odsavaËe par nastavenÈho na ods·v·nÌ a
topeniötÏ nesmÌ b˝t v manipulaËnÌm prostoru nad topeniötÏm
-5
podtlak vyööÌ neû 4 PA (4 x 10
bar).
ï OdtahovÈ potrubÌ z odsavaËe par nesmÌ b˝t zavedeno do komÌna
urËenÈho pro spaliny a zplodiny. ZavedenÌ odtahu do öachty, kter·
slouûÌ k odvÏtr·nÌ manipulaËnÌch prostor˘ nad topeniötÏm, nenÌ
p¯ÌpustnÈ.
ï P¯i zavedenÌ odtahu odsavaËe par do komÌna urËenÈho pro spaliny
a zplodiny, kter˝ neslouûÌ p˘vodnÌmu urËenÌ, je vhodnÈ vyû·dat si
souhlas p¯ÌsluönÈho kominÌka.
P¯i instalaci odtahovÈho potrubÌ je t¯eba vûdy dodrûovat ˙¯ednÌ
p¯edpisy.
ï P¯i reûimu ods·v·nÌ je t¯eba zajistit dostateËn˝ p¯Ìvod vzduchu
otvorem o p¯ibliûnÏ stejnÈ velikosti, jako je odtahov˝ otvor.
ï SouËasn˝ provoz odsavaËe par a topeniöù p¯ipojen˝ch do komÌna
(jako uhelnÈ a naftovÈ spor·ky a plynovÈ oh¯ÌvaËe) v jednÈ mÌstnosti,
podlÈh· urËit˝m omezenÌm, vych·zejÌcÌm z p¯edpis˘ platn˝ch v danÈ
zemi.
ï BezpeËn˝ souËasn˝ provoz topeniöù p¯ipojen˝ch do komÌna a
odsavaˢ par je zajiötÏn pouze v p¯ÌpadÏ, ûe prostor a/nebo byt je
odvÏtr·n do venkovnÌho prostoru vhodn˝m vÏtracÌm otvorem o
2
pr˘¯ezu cca 500-600 cm
, coû p¯i provozu odsavaËe vyluËuje vznik
podtlaku.
ï Ve sporn˝ch p¯Ìpadech je t¯eba se poradit s p¯Ìsluön˝m kominÌkem
nebo mÌstnÌm stavebnÌm ˙¯adem a vyû·dat si jejich souhlas.
ï Jelikoû v mÌstnostech bez topeniötÏ platÌ pravidlo: "Otvor pro p¯Ìvod
vzduchu m· b˝t stejnÏ velk˝ jako odtahov˝ otvor", m˘ûe otvor vÏtöÌ
2
neû 500-600 cm
negativnÏ ovlivnit ˙Ëinnost p¯i ods·v·nÌ.
ï Provoz odsavaËe par v reûimu vnit¯nÌho obÏhu vzduchu je za dan˝ch
okolnostÌ bezpeËn˝ a v˝öe uveden˝m p¯edpis˘m nepodlÈh·.
ï Funkce spot¯ebiËe v reûimu ods·v·nÌ je optim·lnÌ pouze p¯i dodrûenÌ
tÏchto podmÌnek:
ñ kr·tkÈ, rovnÈ odtahovÈ cesty
ñ minim·lnÌ poËet ohyb˘ odtahovÈho potrubÌ
ñ ohyby potrubÌ by nemÏly svÌrat ostrÈ ˙hly, n˝brû tupÈ
ñ potrubÌ by mÏlo mÌt co nejvÏtöÌ pr˘mÏr (min. 150 mm)
ï Pokud nejsou tyto z·sady dodrûeny, je t¯eba poËÌtat s v˝razn˝m
snÌûenÌm v˝konu a zv˝öenou provoznÌ hluËnostÌ.
16
5
Page 6
VöeobecnÈ pozn·mky
P¯ipojenÌ do elektrickÈ sÌtÏ
Ods·v·nÌ
ï OdsavaË par se dod·v· v z·kladnÌ verzi pro ods·v·nÌ par a po nasazenÌ
filtru s aktivnÌm uhlÌm (zvl·ötnÌ p¯ÌsluöenstvÌ) m˘ûe b˝t pouûit pro vnit¯nÌ
obÏh vzduchu.
ï K tomu pot¯ebujete origin·lnÌ filtr s aktivnÌm uhlÌm od AEG (viz zvl·ötnÌ
p¯ÌsluöenstvÌ).
ï Vzduch se odv·dÌ do volnÈho ovzduöÌ pomocÌ odtahovÈho potrubÌ, kterÈ se
nasazuje na odtahovÈ hrdlo A (obr·zek 1).
ï P¯i reûimu ods·v·nÌ musÌ mÌt odtahovÈ potrubÌ pr˘mÏr 150 mm
(zvl·ötnÌ p¯ÌsluöenstvÌ).
V p¯ÌpadÏ, ûe ve vnÏjöÌ zdi nebo ve st¯eöe jiû existuje odtahovÈ potrubÌ o
pr˘mÏru 125 mm, m˘ûete pouûÌt dod·vanÈ redukËnÌ hrdlo ze 150 mm na
125 mm. PonÏkud se p¯itom zv˝öÌ provoznÌ hluËnost. Z·roveÚ s redukËnÌm
hrdlem lze namontovat takÈ odtahovou hadici o pr˘mÏru 125 mm
(zvl·ötnÌ p¯ÌsluöenstvÌ ABS 125, obj. Ë. 942 118 612).
Obr. 1
ï Pokud se kuchyÚskÈ v˝pary odv·dÏjÌ vnÏjöÌ zdÌ do volnÈho ovzduöÌ, pot¯ebujete
k tomu sk¯ÌÚku do zdi MKZ, obj. Ë. 942 118 609 (∅ 150 mm), z naöeho
zvl·ötnÌho p¯ÌsluöenstvÌ.
BezpeËnostnÌ pokyny pro elektroinstalatÈra
P¯ed p¯ipojenÌm odsavaËe par do sÌtÏ dbejte na to, aby napÏtÌ v sÌti
odpovÌdalo napÏtÌ uvedenÈmu na v˝robnÌm ötÌtku spot¯ebiËe.
V p¯ÌpadÏ, ûe odsavaË par je vybaven z·strËkou, m˘ûe b˝t p¯ipojen do
jakÈkoliv dob¯e p¯ÌstupnÈ z·suvky instalovanÈ podle p¯edpis˘.
Pokud m· b˝t odsavaË par p¯ipojen pevnÏ, smÌ jej zapojit pouze
elektroinstalatÈr s p¯Ìsluön˝m opr·vnÏnÌm. Elektrick˝ obvod, do nÏhoû
je spot¯ebiË p¯ipojen, musÌ b˝t osazen za¯ÌzenÌm s minim·lnÌ
vzd·lenostÌ kontakt˘ 3 mm, kterÈ p¯eruöuje vöechny pracovnÌ vodiËe.
Za vhodnÈ za¯ÌzenÌ p¯eruöujÌcÌ pracovnÌ vodiËe jsou povaûov·ny nap¯.
spÌnaËe, pojistky (z·vitovÈ pojistky se musÌ vyjmout z objÌmky), spÌnaËe
FI a proudovÈ chr·niËe s minim·lnÌ vzd·lenostÌ kontakt˘ 3 mm.
Na poruchy, k nimû dojde v d˘sledku nedodrûenÌ v˝öe uveden˝ch
pokyn˘, se nevztahuje z·ruka.
UmÌstÏnÌ z·suvky p¯Ìmo nad odsavaËem m· dvÏ v˝hody:
1. Z·suvka nenÌ vidÏt.
2. V p¯ÌpadÏ pot¯eby m˘ûete spot¯ebiË snadno odpojit vytaûenÌm
ze z·suvky.
P¯ipojenÌ
P¯ÌvodnÌ kabel se z·strËkou je urËen pro napÏtÌ 220-230 V.
(PevnÈ p¯ipojenÌ m˘ûe prov·dÏt pouze elektroinstalatÈr s p¯Ìsluön˝m
opr·vnÏnÌm.)
Vnit¯nÌ obÏh
ï P¯i reûimu vnit¯nÌho obÏhu vzduchu odsavaË filtruje vzduch p¯es filtr s
ï Pro reûim vnit¯nÌho obÏhu vzduchu pot¯ebujete origin·lnÌ filtr AEG s aktivnÌm
ï »ty¯mi örouby o pr˘mÏru 3,5 x 6,5 mm upevnÏte usmÏrÚovaË odtahu
ï Polohu odtahovÈ öachty (komÌnovÈho tÏlesa) odsavaËe lze podle pot¯eby
6
aktivnÌm uhlÌm a vrchnÌ m¯Ìûkou na odtahovÈ öachtÏ jej odv·dÌ zp·tky do
kuchynÏ.
uhlÌm KF8 (viz zvl·ötnÌ p¯ÌsluöenstvÌ).
vzduchu (obr. 2).
mÏnit. V p¯ÌpadÏ, ûe m· slouûit pro vnit¯nÌ obÏh vzduchu, musÌ se odtahov·
öachta s m¯Ìûkou pro boËnÌ v˝fuk vzduchu naho¯e upevnit
15
Page 7
Mont·û
P¯ÌsluöenstvÌ / materi·l k mont·ûi
6 hmoûdinek S10
6 vrut˘ 6 x 80
Obr. 2
8 öroub˘ 4 x 8
4 örouby 3 x 9
1 redukËnÌ hrdlo
150/125 mm
1 usmÏrÚovaË odtahu vzduchu
Ovl·d·nÌ odsavaËe par
ï OdsavaË par je vybaven motorem s nastaviteln˝m poËtem ot·Ëek. Je vhodnÈ
zapnout odsavaË nÏkolik minut p¯ed zaË·tkem va¯enÌ a nechat ho bÏûet
jeötÏ asi 15 minut po jeho skonËenÌ, aby byly odvÏtr·ny skuteËnÏ vöechny
pachy.

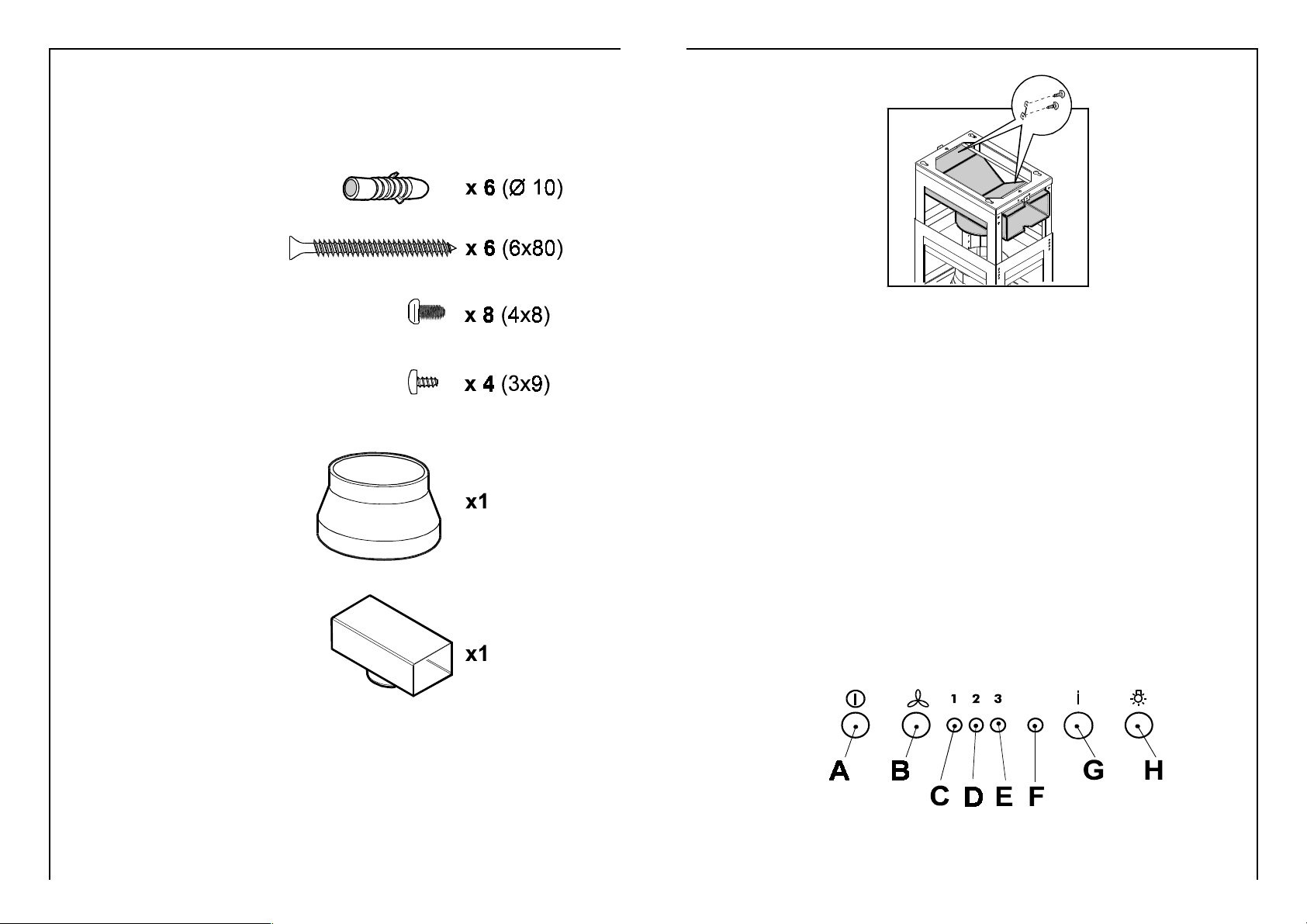

Na ËelnÌ stÏnÏ odsavaËe par jsou vypÌnaËe:
A - vypÌnaË
B - spÌnaË a voliË stupnÏ v˝konu 1-2-3
C - kontrolka stupnÏ 1 (LED)
D - kontrolka stupnÏ 2 (LED)
E - kontrolka stupnÏ 3 (LED)
F - kontrolka intenzivnÌho stupnÏ (LED)
G - spÌnaË intenzivnÌho stupnÏ:
Po 5 minut·ch chodu na intenzivnÌ stupeÚ v˝konu se odsavaË par
automaticky p¯epne zp·tky na nastaven˝ stupeÚ v˝konu, nebo se
vypne, kdyû û·dn˝ stupeÚ v˝konu nenÌ nastaven. Pokud chcete
vypnout intenzivnÌ stupeÚ v˝konu jeötÏ p¯ed uplynutÌm 5 minut,
musÌte stisknout vypÌnaË A nebo spÌnaË B.
H - zapÌn·nÌ a vypÌnanÌ osvÏtlenÌ
14
V p¯ÌpadÏ, ûe odsavaË par nebo ovl·dacÌ prvky nefungujÌ:
minim·lnÏ na 5 sekund p¯eruöte dod·vku proudu a pak odsavaË par znovu
zapnÏte.
7
Page 8
⁄drûba a ËiötÏnÌ
TechnickÈ ˙daje
ï P¯ed jakoukoliv ˙drûbou musÌ b˝t odsavaË par odpojen ze sÌtÏ.
KovovÈ tukovÈ filtry
ï ⁄kolem kovov˝ch tukov˝ch filtr˘ je zachyt·vat Ë·steËky tuku vzniklÈ
p¯i va¯enÌ. TukovÈ filtry se pouûÌvajÌ v kaûdÈm p¯ÌpadÏ, tj. jak p¯i
ods·v·nÌ, tak p¯i vnit¯nÌm obÏhu vzduchu.
KovovÈ tukovÈ filtry je t¯eba kaûdÈ 4 t˝dny vyjmout a buÔ v myËce
n·dobÌ, nebo ruËnÏ je um˝t.
Otev¯enÌ kovov˝ch tukov˝ch filtr˘
ï Pojistku kovovÈho tukovÈho filtru posuÚte nejd¯Ìve dozadu a pak
filtr smÏrem dol˘ vyjmÏte (obr. 3).
RuËnÌ mytÌ
NamoËte kazetu s kovov˝m tukov˝m
filtrem asi na 1 hodinu do horkÈ vody s
mycÌm prost¯edkem rozpouötÏjÌcÌm tuky
a potom ji horkou vodou osprchujte.
Tento postup m˘ûete p¯ÌpadnÏ
opakovat. Osuöenou kazetu znovu
nasaÔte do odsavaËe par.
MytÌ v myËce n·dobÌ
Kazetu s kovov˝m tukov˝m filtrem
dejte do myËky n·dobÌ. Nastavte
nejintenzivnÏjöÌ mycÌ program a nejvyööÌ
teplotu, minim·lnÏ 65∞C. Tento postup
m˘ûete p¯ÌpadnÏ opakovat. Osuöenou
kazetu znovu nasaÔte do odsavaËe.
P¯i mytÌ v myËce n·dobÌ m˘ûe kovov˝ tukov˝ filtr lehce zmÏnit
barvu, coû vöak nem· vliv na jeho funkci.
Obr. 3
MÌry (ods·v·nÌ):
v˝öka x ö̯ka x hloubka (v mm) 810-1225 x 898 x 510
MÌry (vnit¯nÌ obÏh):
v˝öka x ö̯ka x hloubka (v mm) 810-1350 x 898 x 510
celkov˝ p¯Ìkon: 215 W
motor ventil·toru: 1 x 130 W
osvÏtlenÌ: 4 x 20 W
dÈlka p¯ÌvodnÌho kabelu: 150 cm
v˝kon ventil·toru (podle stupÚ˘ dan˝ch normou IEC 61591)
(ods·v·nÌ) stupeÚ:
1 200 m3/h
2270 m
3 350 m3/h
i 520 m3/h
(vnit¯nÌ obÏh) stupeÚ:
1170 m
2 230 m3/h
3 300 m3/h
i 440 m3/h
odtahovÈ potrubÌ ∅ 150 mm
3
/h
3
/h
ï Vnit¯ek pl·ötÏ myjte jen tepl˝m mycÌm roztokem. NepouûÌvejte
agresivnÌ ËisticÌ prost¯edky, kart·Ëe ani abraziva!
8
13
Page 9
SERVIS
Filtr s aktivnÌm uhlÌm
V p¯ÌpadÏ technickÈ poruchy se obraùte na n·ö servis.
Rozhovor si v kaûdÈm p¯ÌpadÏ dob¯e p¯ipravte. UsnadnÌte tak urËenÌ
p¯ÌpadnÈ poruchy a rozhodnutÌ, zda je nutn· n·vötÏva servisnÌho
technika.
Co nejp¯esnÏji si zapamatujte:
ï Jak se porucha projevuje?
ï Za jak˝ch okolnostÌ k poruöe doch·zÌ?
P¯ed rozhovorem si z v˝robnÌho ötÌtku nezapomeÚte poznamenat
n·sledujÌcÌ identifikaËnÌ ËÌsla:
ï E-Nr. (9 ËÌslic),
ï F-Nr. (8 ËÌslic).
V˝robnÌ ötÌtek je p¯Ìstupn˝ po demont·ûi kovov˝ch tukov˝ch filtr˘
na vnit¯nÌ stÏnÏ spot¯ebiËe.
DoporuËujeme, abyste si ËÌsla zapsali na toto mÌsto, a mÏli je tak trvale
po ruce:
E-Nr . . . . . . . . .
F-Nr . . . . . . . . .
V jakÈm p¯ÌpadÏ se musÌte p¯ipravit na ˙hradu i bÏhem z·ruËnÌ
doby?
ï Pokud se servisnÌ technik musel dostavit vÌckr·t, protoûe nedostal
p¯ed v˝jezdem vöechny pot¯ebnÈ informace, a proto si nap¯. musel
dojet jeötÏ pro n·hradnÌ dÌly. TÏmto dodateËn˝m cest·m se m˘ûete
vyhnout, jestliûe si sv˘j telefonick˝ rozhovor v˝öe uveden˝m
zp˘sobem dob¯e p¯ipravÌte.
ï Filtr s aktivnÌm uhlÌm je t¯eba pouûÌt v p¯ÌpadÏ, ûe m· odsavaË par
pracovat v reûimu vnit¯nÌho obÏhu vzduchu.
ï MusÌ p¯itom b˝t pouûit origin·lnÌ filtr s aktivnÌm uhlÌm AEG
(viz zvl·ötnÌ p¯ÌsluöenstvÌ).
ï »iötÏnÌ/v˝mÏna filtru s aktivnÌm uhlÌm
Na rozdÌl od jin˝ch filtr˘ s aktivnÌm uhlÌm lze filtr LONG LIFE Ëistit a
reaktivovat. P¯i bÏûnÈm provozu odsavaËe par by se mÏl filtr Ëistit
kaûdÈ dva mÏsÌce. NejvhodnÏjöÌ je m˝t filtr v myËce n·dobÌ. Pouûijte
bÏûn˝ mycÌ prost¯edek a nastavte nejvyööÌ teplotu (65∞C). Filtr by se
mÏl m˝t samostatnÏ, aby se na nÏm neusazovaly zbytky jÌdla, kterÈ
by se mohly pozdÏji st·t zdrojem z·pachu. K aktivaci uhlÌ je t¯eba
filtr usuöit v peËicÌ troubÏ. Nastavte vrchnÌ a spodnÌ oh¯ev a
maxim·lnÌ teplotu 100∞C a filtr asi 10 minut suöte.
P¯ibliûnÏ po 3 letech je t¯eba filtr vymÏnit, protoûe jeho schopnost
vst¯eb·vat v˝pary je jiû znaËnÏ snÌûena.
ï Mont·û
Filtr na jednÈ stranÏ nasaÔte, lehk˝m pootoËenÌm jej zasuÚte na
mÌsto a pomocÌ Ëerven˝ch tlaËÌtek A jej zafixujte (obr. 4).
ï P¯i demont·ûi postupujte opaËn˝m zp˘sobem.
ï P¯i objedn·v·nÌ n·hradnÌho filtru uv·dÏjte oznaËenÌ modelu a ËÌslo
v˝robku. Tyto ˙daje najdete na v˝robnÌm ötÌtku na vnit¯nÌ stÏnÏ
spot¯ebiËe.
ï Filtr s aktivnÌm uhlÌm si m˘ûete objednat v servisnÌm st¯edisku AEG.
12
Obr. 4
9
Page 10
Demont·û vrchnÌho skla
ï Nad ovl·dacÌm panelem odsavaËe par se nach·zÌ sklo, kterÈ je t¯eba
p¯i ËiötÏnÌ vyjmout z drû·k˘. Postupujte p¯itom n·sledujÌcÌm
zp˘sobem:
ï Demontujte tukov˝ filtr.
ï Pojistku L zat·hnÏte smÏrem dol˘ (obr. 5).
ï Sklo vyjmÏte.
»iötÏnÌ
ï Pozor: p¯i ËiötÏnÌ odpojte odsavaË par z elektrickÈ sÌtÏ.
Nezasouvejte ostrÈ p¯edmÏty do ochrannÈ m¯Ìûky motoru.
ï VnÏjöÌ Ë·sti odsavaËe par om˝vejte vodou s mÌrn˝m ËisticÌm
prost¯edkem. NepouûÌvejte agresivnÌ ËisticÌ prost¯edky, kart·Ëe nebo
abraziva.
ï Panel s vypÌnaËi a m¯Ìûku tukovÈho filtru otÌrejte pouze vlhk˝m
hadrem a mÌrn˝mi ËisticÌmi prost¯edky.
ï Je t¯eba dodrûovat intervaly v˝mÏny filtr˘ a ËiötÏnÌ. P¯i nedodrûenÌ
tÏchto pokyn˘ m˘ûe dojÌt ke vznÌcenÌ n·nos˘ tuku.
Zvl·ötnÌ p¯ÌsluöenstvÌ
Obr. 5
UpozornÏnÌ
ï P¯i nedodrûenÌ tÏchto pokyn˘ pro ËiötÏnÌ odsavaËe par a v˝mÏnu,
p¯ÌpadnÏ ËiötÏnÌ filtr˘ m˘ûe dojÌt k poû·ru. DoporuËujeme proto,
abyste tyto pokyny dodrûovali.
ï V˝robce nep¯ebÌr· z·ruku za jakÈkoliv ökody na motoru odsavaËe
par, nebo za ökody vzniklÈ poû·rem, jejichû p¯ÌËinou byla nespr·vn·
˙drûba, nebo nedodrûenÌ v˝öe uveden˝ch bezpeËnostnÌch p¯edpis˘.
V˝mÏna û·rovky
ï Odpojte odsavaË par ze sÌtÏ.
ï PomocÌ öroubov·ku demontujte kryt û·rovky (obr. 6) a sejmÏte jej.
ï Vadnou û·rovku nahraÔte novou o stejnÈm p¯Ìkonu.
ï Kryt û·rovky znovu namontujte.
ï Neû budete volat do servisu, ûe v·m û·rovka nesvÌtÌ, zkontrolujte,
zda jste ji dob¯e ut·hli.
sk¯ÌÚka do zdi MKZ 125 obj. Ë. 610 899 004
sk¯ÌÚka do zdi MKZ 150 942 118 609
odtahovÈ potrubÌ ABS 150, ∅ 150 mm 942 118 613
odtahovÈ potrubÌ ABS 125, ∅ 125 mm 942 118 612
filtr s aktivnÌm uhlÌm KF 8 942 118 648
Servis
S eventu·lnÌmi dotazy se obraùte na n·ö servis stejnÏ jako v p¯ÌpadÏ
poruchy spot¯ebiËe.
P¯i telefonick˝ch dotazech uv·dÏjte:
1. oznaËenÌ modelu
2. ËÌslo v˝robku (E-Nr.)
3. v˝robnÌ ËÌslo (F-Nr.)
Tyto ˙daje najdete na v˝robnÌm ötÌtku na vnit¯nÌ stÏnÏ spot¯ebiËe
za tukov˝mi filtry.
ZmÏny konstrukce a barevn˝ch odstÌn˘ v r·mci technickÈho v˝voje
jsou vyhrazeny.
10
Obr. 6
11
Loading...
