Introductie
Geachte klant,
Hartelijk dank voor de aankoop van dit product.
Lees eerst deze gebruiksaanwijzing volledig en zorgvuldig door voordat u de ADAM
4510/4510S/4520 in gebruik neemt.
U dient zich beslist te houden aan de aanwijzingen betreffende de veiligheid en het gebruik.
Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.
Opstart –handboek
Paklijst
Voor u begint met het installeren van uw module, dient u zich ervan te overtuigen dat u de
volgende materialen heeft ontvangen:
• 1 x ADAM-4510, ADAM-4510S of 4520
•
1 X DIN-rail montagesteun (aan de module bevestigd)
• 1 x ADAM-45120/4510S/4520 opstart –handboek
• 1 x montagesteun voor paneel
Als één of meerdere van deze items ontbreekt/ontbreken, neem dan direct contact op met
Conrad Benelux BV.
Handboek en software
Voor gedetailleerde informatie betreffende de ADAM-4510, ADAM-4510S of 4520 verwijzen
wij u naar het handboek op de meegeleverde CD (in PDF –formaat).
CD:\Manual\ADAM4000\ADAM4000.pdf
Opmerking:
U heeft Acrobat Reader nodig om een PDF –bestand te lezen. U kunt Acrobat Reader
downloaden op http://www.adobe.com/products/acrobat/readstep2.html (Acrobat is een
handelsmerk van Adobe).
U vindt een handboek betreffende het nut en gebruik op de driver CD:
CD:ADAM-4000-5000_Utility.exe.
CE/FCC kenmerk
ADAM-4510, ADAM-4510S en ADAM 4520, ontwikkeld door Advantech Co. Ltd. is geslaagd
voor de FCC en CE test voor omgevingsspecificaties. De testcondities om te slagen
omvatten de uitrusting gebruikt in een industriële omgeving. Om de ADAM module te
beschermen tegen beschadiging door ESD, bevelen we daarom ten zeerste aan CE goedgekeurde industriële producten te gebruiken.
Als u meer informaatie wenst over dit en andere Advantech producten, kunt u onze website
bezoeken:
http://www.adventech.com
http://www.adventech.com/eAutomation
Voor technische ondersteuning en service kunt u kijken op:
http://www.service.advantech.com.tw/eservice/
Dit handboek is bedoeld voor ADAM-4510, ADAM-4510S en ADAM-4520.
Onderdeel nr. 2003451000 4e editie, Maart 2005
2
Overzicht
De meeste industriële computers worden geleverd met RS-232 seriële poorten. Hoewel deze
zeer breed geaccepteerd zijn, heeft RS-232 een beperkte overdrachtsnelheid, bereik en
netwerk -capaciteiten. De RS-422 en RS-485 standaards hebben deze beperkingen
overwonnen door verschillende voltage -lijnen te gebruiken voor data en controle -signalen.
ADAM-4520 is een enkele omvormer voor systemen die oorspronkelijk uitgerust waren met
RS-232. Het vormt op transparante wijze RS-232 signalen om tot geïsoleerde RS-422 of RS485 signalen. U hoeft de hardware of software van uw PC niet te veranderen. Met de ADAM4520 bouwt u makkelijk een lange afstand communicatiesysteem van industrieel niveau met
standaard PC hardware.
De ADAM-4510 en ADAM-4510S repeaters versterken eenvoudig, of voeren bestaande RS485 signalen op om ze in staat te stellen langere afstanden te overbruggen. Ze verlengen de
communicatieafstand met 4000 ft (1200m) of breiden het aantal verbonden knooppunten uit
met 32.
Intelligent RS-485 Control
De RS-485 standaard ondersteunt half -duplex communicatie. Dit betekent dat slechts twee
draden nodig zijn om data zowel te ontvangen als te verzenden. “Handshaking” signalen
zoals RTS, Request To Send) worden normaal gebruikt om de richting van de datastroom te
regelen.
Een speciaal I/O circuit in ADAM-4510, ADAM-4510S en ADAM-4520 voelt automatisch de
richting van de datastroom en schakelt de overdrachtrichting. Er zijn geen “handshaking”
signalen nodig. Dus u kunt een RS-485 netwerk inbouwen met slechts twee draden. Deze
RS-485 Control is volledig transparant voor de gebruiker. Software geschreven voor half duplex
RS-232 werkt zonder aanpassingen.
Isolatie (alleen voor ADAM-4510S/4520)
De opto –isolatoren van de ADAM-4510S en ADAM4520 leveren een 3000 VDC isolatie om
de gastheer –computer te beschermen tegen aardlussen en vernietigende voltage -pieken
op de RS-485 datalijnen.
Piekbescherming (alleen RS-485)
ADAM-4510, ADAM-4510S en ADAM-4520 bieden een interne piekbescherming op hun
datalijnen. Interne hoge snelheids -kortdurende onderdrukkers op elke datalijn beschermen
de modules tegen gevaarlijke voltageniveaus of –pieken.
Stevig industrieel design
U kunt de ADAM-4510, ADAM-4510S en ADAM-4520 van stroom voorzien via elke
ongeregelde stroombron tussen +10 en +30 VDC. De kunststof schalen van industriële
kwaliteit kunnen gemonteerd worden op een DIN -rail, paneel of op elkaar gestapeld. U
maakt signaalverbindingen via plug-in schroefklem blokken, waardoor een gemakkelijke
installatie, onderhoud en wijzigingen gegarandeerd worden.
3
Kenmerken
•
Automatische interne RS-485 bus supervisie
• Geen externe flow control signalen nodig voor RS-485
• Minimaal 3000 VDC isolatie (ADAM-4510S en ADAM-4520)
• Kortdurende onderdrukking op RS-485 datalijnen
•
Baudrate tot max. 115.2 kbps
• Netwerken tot max. 4000 ft (1200 m)
• Gereserveerde ruimte voor eindweerstanden
•
Power en data flow indicator in geval van problemen
• Benodigde stroom: +10 tot +30 VDC
• Makkelijk te monteren op DIN rail of paneel
Specificaties
Algemeen
•
Benodigde stroom
Ongeregeld +10 tot +30 VDC met bescherming tegen wisselen van de stroomrichting
•
Behuizing
•
Accessoires (meegeleverd):
DIN -rail montage adapter
paneel montagehaak
•
Plug-in schroefklem bedrading:
Accepteert AWG 1-#12 tot #22 (0.5 tot 2.5mm) draden
• Werktemperatuur: 0 ~ 70 °C (32 ~ 158 °F)
•
Opslagtemperatuur: -25 ~ +85 °C (13 ~ 185 °F)
• Vochtigheid: 5 ~ 95%, niet condenserend
ADAM-4510/4510S specificaties:
•
Baudrate (bps): 1200, 2400, 4800, 9600, 19.2 k, 38.4 k,
57.6 k, 115.2 k, RS-422 (omschakelbaar)
•
Isolatievoltage: 3000 VDC (alleen voor 4510S)
• RS-422/RS-485 interface verbinding: plug-in schroefklem
• Stroomverbruik: 1.4 W
ADAM-4520 specificaties:
•
Baudrate (bps): 1200, 2400, 4800, 9600, 19.2 k, 38.4 k,
57.6 k, 115.2 k, RTS control en RS-422 mode (omschakelbaar)
•
Isolatievoltage: 3000 VDC
• RS-422/RS-485 interface verbinding: plug-in schroefklem
•
Stroomverbruik:
:
:
: ABS met ingebouwde bevestigingshardware
1.2 W
Instellingen van de schakelaars
Beschrijving van de schakelaars
Met DIP schakelaars in de ADAM converter en repeater modules stelt u het data formaat
(aantal bits) en de baudrate voor het ADAM netwerk in. U kunt de andere modules in het
netwerk configureren via software opdrachten. Uw programma en de seriële poort moeten
overeenkomen met de instellingen van de converter en de repeater modules.
4
SW1
Switch 1 regelt het data -formaat. Data kunnen bestaan uit 9, 10, 11 of 12 bits. De instelling
af fabriek is 10 bits: één startbit, acht databits, geen pariteitbit en één stopbit.
Als u de converter gebruikt in combinatie met andere ADAM modules, verander dan de
instelling af fabriek niet, omdat ADAM modules een vast data –formaat van 10 databits
hebben. De opties om te veranderen naar 9, 11 of 12 bits is als u combineert met andere
modules (anders dan de ADAM modules), die andere data formaten hebben. Als u het data
formaat verandert, wees u er dan van bewust dat u de data formaat instellingen in alle
andere modules in het gehele netwerk moet veranderen.
SW2
Schakelaar 2 regelt de baudrate. De opties variëren van 1200 bps tot 115.2 kbps. De
instelling af fabriek is 9600 bps. Als u de baudrate verandert, wees u er dan van bewust dat
u de baudrate instellingen in alle andere modules in het gehele netwerk overeenkomstig
moet veranderen. Als de RS-422 mode ON is, hoeft de baudrate niet ingesteld te worden.
Default instellingen (Instellingen af fabriek)
De beide modules kunnen niet via de host –computer aangesproken worden. De baudrate
en het data formaat moeten ingesteld worden door SW1 en SW2 te gebruiken die zich
binnenin de module bevinden. De default instellingen zijn:
Functie Instelling
Baudrate 9600 bps
Data formaat 10 bits
Data formaat instellingen (SW1)
5
Baudrate instellingen (SW2)
Er bevindt zich één LED boven op het bovenste paneel van de ADAM-4510/4510S/4520. Het
doel ervan is het tonen van de communicatie status.
Communicatiestatus LED kleur
RS-485
RS-422
Niet bezet Groen
RS-232 RS-485 Donker
RS-485 RS-232 Rood
Niet bezet Donker
RS-232RS-422 Donker
RS-422RS-232 rood
6
Aanbrengen bedrading
Stroomvoorziening
Om de ADAM makkelijk te kunnen gebruiken in industriële omgevingen, zijn ze ontworpen
om standaard +24VDC ongeregelde stroom te accepteren. De werking is gegarandeerd bij het
gebruik van elke stroomtoevoer tussen +10 en +30VDC. Rimpelspanningen moeten beperkt
worden tot 5V “peak to peak”, terwijl het voltage in elk geval gehandhaafd moet blijven
tussen +10 en +30VDC. Alle stroomtoevoer –specificaties zijn gerefereerd aan de module
connector.
De stroomdraden moeten gekozen worden in overeenstemming met het aantal modules en
de lengte van de stroomdraden. Als u een netwerk gebruikt met lange kabels, adviseren wij
het gebruik van dikkere draden om het voltageverval in de bedrading te beperken. Behalve
grote spanningsverlagingen kunnen lange stroomdraden interferentie met communicatiedraden veroorzaken.
Wij adviseren om de volgende standaard kleuren (zoals aangegeven op de modules) te
gebruiken voor de stroomdraden:
+VS (R) rood
GND (B) zwart (aarde)
Communicatiebedrading
Wij bevelen aan om afgeschermde, in elkaar gedraaide kabelparen (“twisted pairs”), die
voldoen aan de EIA RS-485 standaard, te gebruiken voor het ADAM netwerk, om
interferentie te voorkomen. Er is slechts één set in elkaar gedraaide kabelparen nodig om
zowel data als RTS signalen te verzenden. Wij adviseren om de volgende standaard kleuren
(zoals aangegeven op de modules) te gebruiken voor de communicatiedraden:
DATA + (Y) geel
DATA – (G) groen

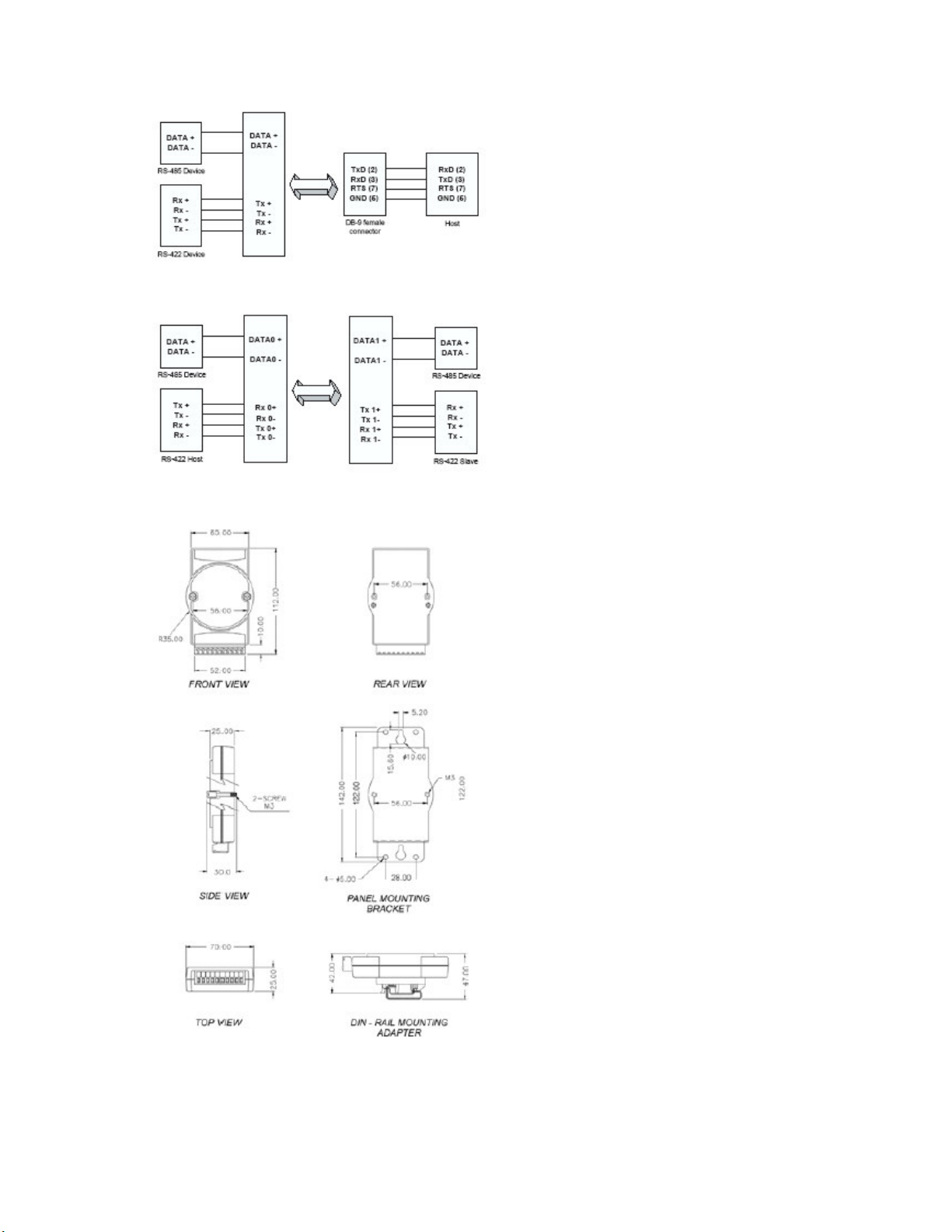

Basis configuratie combinatie
Voor u een module in een bestaand netwerk plaatst, dient de module op de juiste wijze
geconfigureerd te worden. De twee volgende diagrammen tonen typische lay-outs voor beide
modules:
7
ADAM afmetingen
8

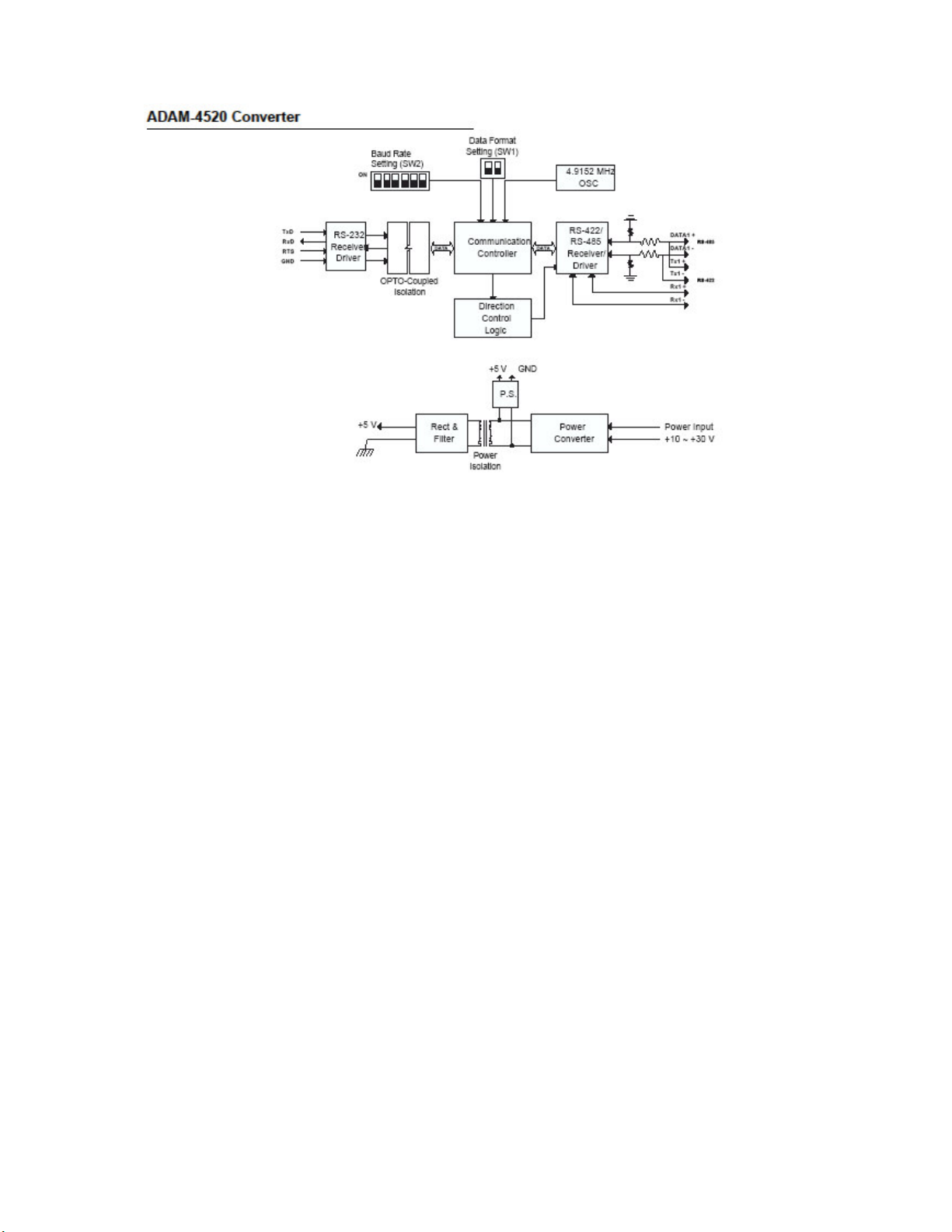

Functiediagrammen
9
