ADS Technologies API-810 PYRO 1394B PCI User Manual

Tech
PYRO 1394b PCI: Multilingual Manual
User's Guide: First Edition
PYRO 1394b PCI
North America Support Hours: M-F : 8 am - 5 pm, PST
Email : support@adstech.com website : www.adstech.com
ADS Tech
810-593
STEP 1:
Power down your computer and disconnect the power cord. Be sure to remove the power cord completely from your computer as shown in the picture above.
STEP 2:
Remove each screw found on the back of the computer. Be sure to put the screws you removed in a safe place, as you will need them again when replacing the shell on your computer.
Schritt 1: Fahren Sie Ihren Computer herunter und ziehen Sie das Netzkabel heraus. Das Stromkabel muss vollständig aus dem Gerät herausgezogen werden, wie in der Abbildung links gezeigt.
1ère étape: Éteignez votre ordinateur et débranchez le cordon d’alimentation. Veuillez bien retirer complètement le cordon d’alimentation de votre ordinateur comme l’illustrer sur la photo de gauche.
PASO 1: Apague el ordenador y desconecte el cable del la corriente. Asegure que desconecta completamente el cable de corriente de su ordenador, como se muestra en la foto
Schritt 2: Entfernen Sie die Schrauben (an der Gehäuserückseite), mit der die Abdeckung Ihres Computers befestigt ist. Bewahren Sie die Schrauben an einem sicheren Ort auf, da Sie sie zum Zusammenschrauben des Gehäuses wieder benötigen.
2ième étape: Enlevez toutes les vis qui xent le panneau/ le capot au boitier de votre ordinateur (situé au dos de l’ordinateur). Gardez les vis que vous avez enlevées dans un endroit sûr car vous en aurez besoin pour remettre le capot sur votre ordinateur.
PASO 2: Quite los tornillos que sujetan el panel/ cubierta del ordenador (situados en la parte posterior del ordenador). Asegure que coloca los tornillos que quite en un lugar seguro, ya que los volvera a necesitar cuando vuelva a poner la cubierta del ordenador.
Schritt 3: Nehmen Sie vorsichtig die Abdeckung von Ihrem Computer ab.
3ième étape: Enlevez delicatement le capot de votre ordinateur.
STEP 3:
Carefully remove the shell from your computer.
STEP 4:
With the power cable disconnected from your computer, touch the metal part of the case to ground yourself. This will discharge any static electricity from your body which can damage your computer.
PASO 3: Quite con cuidado el panel/la cubierta del ordenador.
Schritt 4: Vergewissern Sie sich erneut, dass Sie das Netzkabel herausgezogen haben und berühren Sie den Metallrahmen des Gehäuses, um sich selbst zu erden. Auf diese Weise wird vermieden, dass Ihr Computer durch elektrostatische Ladung beschädigt wird.
4ieme etape: Maintenant que le cordon d’alimentation est débranché de votre ordinateur, touchez la partie métallique du boitier pour décharger toute électricité statique de votre corps, an d’éviter d’endommager l’ordinateur.
PASO 4: Con el cable de corriente desconectado del ordenador, toque la parte metalica de la carcasa para hacer masa. Esto descargara cualquier electricidad estatica de su cuerpo, que podria danar el ordenador.
STEP 5:
Locate an available PCI expansion slot*, then visually conrm that the PYRO 1394b PCI card will t into the available slot you have chosen.
*For full 800 Mbps bandwidth, you must have a 64-bit PCI slot
STEP 6:
If necessary, remove the knockout on the back of your computer which corresponds to the PCI slot you have conrmed as your selection. If there is a screw, place it in a safe place as you will be using it again to attach the PYRO 1394b PCI card.
Schritt 5: Finden Sie einen freien PCI Steckplatz und stellen Sie sicher das die PYRO 1394b PCI Karte in den Steckplatz passt den Sie ausgewählt haben.
*Für die ganze 800 Mbps Bandbreite müssen Sie einen
64-bit PCI Anschluss haben
5ième étape: Localisez une fente PCI disponible, puis conrmez visuellement que la carte s’adaptera dans la fente que vous avez choisie.
*Pour la pleine largeur de bande de 800 Mbps, vous devez
avoir une fente 64-bit de PCI
PASO 5: Localice una ranura de extensión PCI disponible, después conrme visualmente que la tarjeta PYRO 1394b PCI cabrá en la ranura que ha elegido.
*Para obtener transferencia de datos de 800Mb/seg., requiere una ranura PCI de 64 bits
Schritt 6: Falls erforderlich, entfernen Sie an der Rückseite des Computers die Abdeckung für den ausgewählten PCI Steckplatz. Sollte die Abdeckung mit einer Schraube befestigt sein, bewahren Sie diese an einem sicheren Ort auf, da Sie sie benötigen, um die PYRO 1394b PCI Karte zu befestigen.
6ième étape: Si besoin, enlevez la languette située au dos de votre ordinateur qui correspond au connecteur PCI que vous avez choisi pour l’enplacement de la carte. Si la languette est xée par une vis, placez celle-ci dans un endroit sûr car vous en aurez besoin plus tard pour attacher la carte PYRO 1394b PCI.
PASO 6 : Si fuese necesario quite la tapa del anverso del ordenador correspondiente a la ranura de PCI que ha conrmado como la seleccionada. Si hay un tornillo, coloquelo en lugar seguro ya que lo usara para acoplar la tarjeta PYRO 1394b PCI.

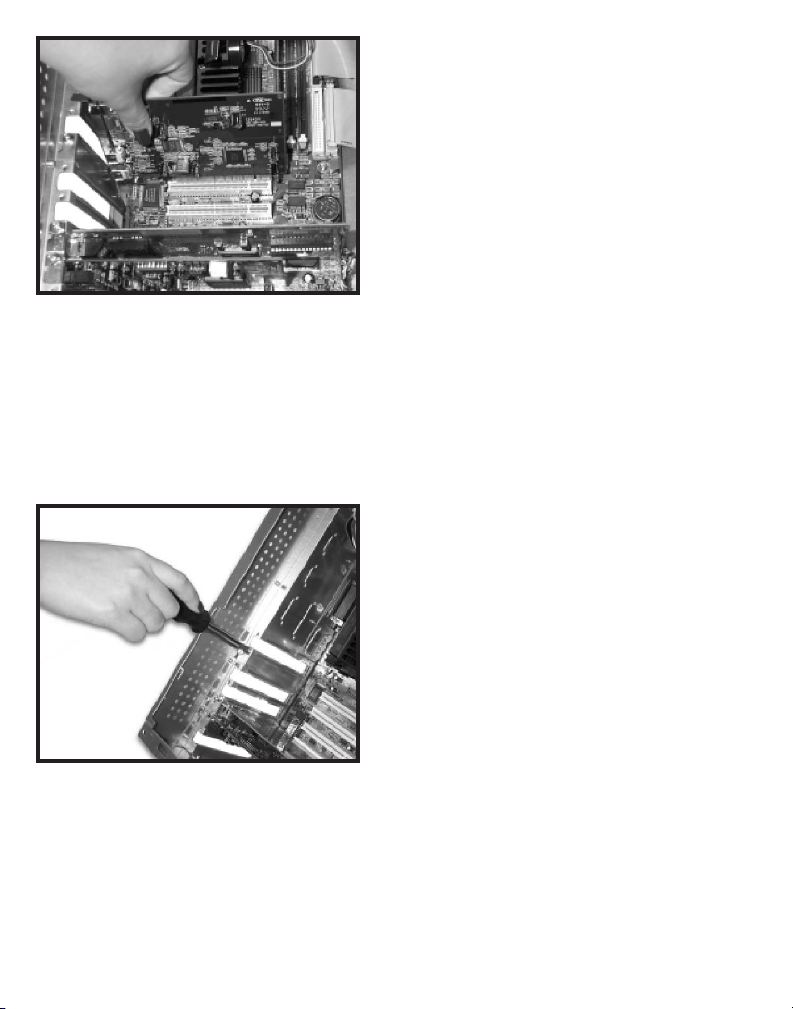

STEP 7:
Push the PYRO 1394b PCI card rmly into the PCI slot. Apply pressure as needed (but do NOT force the card) until the edge connector is completely sealed; if the card is fully seated, then the gold connectors should be completely in the slot.
Schritt 7: Drücken Sie die PYRO 1394b PCI Karte fest in den PCI-Steckplatz ein. Wenden Sie den erforderlichen Druck an (ohne Gewalt auszuüben), bis die Randsteckerleiste richtig sitzt.
7ième étape: Poussez la carte PYRO 1394b PCI dans le connecteur PCI en appuyant fermement. Appliquez la pression necessaire (sans forcer la carte) pour que le connecteur plat soit complètement inseré dans le logement.
PASO 7: Meta presionando rmemente la tarjeta PYRO 1394b PCI en la ranura de PCI. Aplique la presion necesaria (pero no fuerce la tarjeta) hasta que el conector de extremo este completamente dentro de la ranura.
Schritt 8: Schrauben Sie die Karte in den Steckplatz an, mit den in Schritt 6 entfernten Schraube. Stellen Sie sicher das die Schraube festgezogen ist damit die Karte nicht aus ihrer Sitzposition heraus kommt.
STEP 8:
Mount the PYRO 1394b PCI card in place with the screw you removed in “Step 6”. Make sure the screw is rmly tightened so the PYRO 1394b PCI card does not slide out of it’s seated position.
8ième étape: Montez la carte PYRO 1394b PCI en place avec la vis que vous avez enlevées dans l’étape 6. Assurez-vous que la vis est fermement serrée que la carte ne glisse pas hors de sa position.
PASO 8: Instale la tarjeta PYRO 1394b PCI en lugar con el tornillo que usted quitó en el paso 6. Verique que el tornillo se aprieta rmemente así que la tarjeta del PYRO 1394b PCI no resbala de su posición asentada.
Schritt 9: Setzen Sie die Abdeckung auf Ihren Computer und schrauben Sie sie mit den in “Schritt 2” herausgenommenen Schrauben wieder fest.
9ième étape: Remettez le capot en place et xez-le a l’aide des vis que vous avez enlevées lors de la “2ième étape”.
STEP 9:
Replace the computer’s shell and screw it back into place with the screws you removed in “Step 2”.
STEP 10:
Now that your PYRO 1394b PCI card is installed and the shell is in place, you can now safely connect the power cable. Now restart your computer.
PASO 9: Vuelva a colocar el panel/la cubierta del ordenador y ponga de nuevo los tornillos que quito en el “Paso 2”.
Schritt 10: Nachdem Sie die PYRO 1394b PCI Karte installiert und das Computergehäuse wieder geschlossen haben, können Sie das Stromkabel wieder einstecken. Schalten Sie Ihren Computer ein.
10ième étape: Maintenant que la carte est installée et que le capot est remis en place, vous pouvez rebrancher le cable d’alimentation sans courir de danger. Allumez votre ordinateur.
PASO 10: Ahora que ya esta instalada la tarjeta PYRO 1394b PCI y la cubierta esta en su lugar, puede enchufar con seguridad el cable de corriente. Ahora encienda el ordenador.
