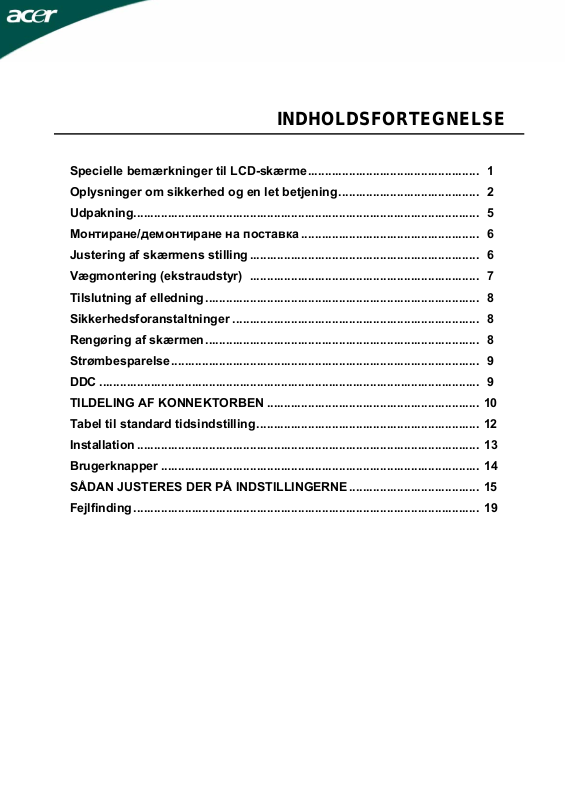

INDHOLDSFORTEGNELSE
Specielle bemærkninger til LCD-skærme.................................................. 1
Oplysninger om sikkerhed og en let betjening......................................... 2
Udpakning..................................................................................................... 5
Монтиране/демонтиране на поставка .................................................... 6
Justering af skærmens stilling................................................................... 6
Vægmontering (ekstraudstyr) ................................................................... 7
Tilslutning af elledning................................................................................ 8
Sikkerhedsforanstaltninger ........................................................................ 8
Rengøring af skærmen................................................................................ 8
Strømbesparelse.......................................................................................... 9
DDC ............................................................................................................... 9
TILDELING AF KONNEKTORBEN .............................................................. 10
Tabel til standard tidsindstilling................................................................. 12
Installation .................................................................................................... 13
Brugerknapper ............................................................................................. 14
SÅDAN JUSTERES DER PÅ INDSTILLINGERNE...................................... 15
Fejlfinding..................................................................................................... 19
X193HQL
Specielle bemærkninger til LCD-skærme
Nedenstående symptomer er normale i forbindelse med LCD-skærme og betyder ikke nødvendigvis, at der
er noget galt.
BEMÆRKNINGER
y Som følge af det fluorescerende lys, kan skærmen til at begynde med flimre.
y Sluk for strømmen og tænd igen for at være sikker på, at flimret forsvinder.
y Alt afhængigt af det skrivebordsmønster der anvendes, kan lysstyrken på skærmen virke lidt uensartet.
y LCD-skærmen er udstyret med brugbare pixels for 99,99 % vedkommende. Der kan forekomme pletter
på et område på 0,01% eller mindre, som følge af et manglende pixel eller et pixel, der er tændt hele
tiden.
y Som følge af LCD-skærmens natur, kan der forekomme en efterskygge fra det forrige skærmbillede,
efter at billedet er skiftet, når det same billede har været vist i timevis. I så fald rettes det ved at skrifte
billede eller ved at slukke for strømmen et par timer.
DK-1
X193HQL
Oplysninger om sikkerhed og en let betjening
Sikkerhedsanvisninger
Læs disse anvisninger nøje igennem. Opbevar denne dokumentation til senere brug. Følg alle de advarsler
og anvisninger, der er angivet på selve produktet.
ADVARSEL om tilgængeligheden
Sørg for at den anvendte stikkontakt er let at komme til og placeret så tæt på brugeren af udstyret som
muligt. Når strømmen til udstyret skal afbrydes, skal du sørge for at trække stikket ud fra stikkontakten.
Advarsler
y Dette produkt må ikke anvendes i nærheden af vand eller væsker.
y Dette produkt må ikke placeres på en ustabil bord, fod eller vogn. Hvis product falder ned, kan det blive
alvorligt beskadiget.
y Sprækkerne og åbningerne er ventilationsåbninger, så produktet kan fungere pålideligt og beskytte det
mod overophedning. Åbningerne må derfor ikke blokeres eller dækkes til. De må heller aldrig dækkes
til ved at placere produktet oven på en seng, sofa, et tæppe eller lignende overflade. Produktet må
aldrig placeres i nærheden af eller oven over en radiator eller varmekilde, eller i en indbygget
installation med mindre der er tilstrækkelig ventilation til afkøling af udstyret.
y Der må aldrig stikkes nogen som helst former for genstande gennem sprækkerne í kabinettet, da de
kan berøre farlige strømførende elektriske dele eller kortslutte dele, der kan forårsage brand eller
elektriske stød. Der må heller aldrig spilles nogen former for væsker oven på eller ned i udstyret.
y For at undgå beskadigelse af de indre dele og lækage af batterierne, må udstyret ikke placeres på en
overflade, der vibrerer.
y Det må heller aldrig anvendes under udøvelse af sport eller træning eller i rystende omgivelser, som
kan forårsage uforudsete kortslutninger eller beskadige roterende dele, harddisken, det optiske drev
eller endog udsætte det for eksponeringsrisici fra litiumbatteriet.
Sikker aflytning
Følg disse anvisninger, som anbefales af hørelseseksperter, til beskyttelse af dine hørelse.
y Når lydstyrken er stillet ind, må der ikke skrues op for lyden, da dine ører selvjusterer hørelsen efter
lydstyrken.
y Skru gradvist op for lydstyrken indtil du hører lyden tydeligt i en behagelig styrke og uden
forvrængning.
y Begræns den tid, hvor der lyttes til musik ved høj lydstyrke til et minimum.
y Undgå helt at skrue op for lydstyrken, blot for at udelukke støj fra omgivelserne.
y Skru ned for lydstyrken, hvis du ikke kan høre, hvad folk siger i nærheden af dig.
DK-2
X193HQL
Service på produktet
Forsøg ikke selv på at servicere dette produkt, da du kan udsætte dig selv for farlige elektriske stød og andre
risici, hvis kabinettet åbnes eller tages af. Al service skal foretages af en autoriseret fagmand.
Træk stikket ud af kontakten og henvend dig til et serviceværksted, når:
y Elledningen eller elstikket er beskadiget, skåret over eller slidt
y Der er spildt væske ned i kabinettet eller på udstyret
y Udstyret har været udsat for regn eller vand
y Udstyret har været tabt, eller hvis det på anden måde er blevet beskadiget
y Udstyret udviser en klar forandring i ydelsen, og antyder derved, at det trænger til service
y Udstyret ikke fungerer normalt efter at have fulgt brugervejledningen
Bemærk: Stil kun på de styringer, der er beskrevet i brugervejledningen, efter som forkert
indstilling af andre styringer kan forårsage skade og dermed et omfattende arbejde af en
servicemedarbejder for at genskabe den normalefunktion på udstyret.
Oplysninger om LCD-pixlerne
LCD-enheden produceres ved anvendelse af avancerede produktionsteknikker. Ikke desto mindre kan der
fra tid til anden være pixler, som sætter ud eller fremstår som sorte eller røde prikker. Det påvirker ikke det
optagede billede og betragtes ikke som en produktionsfejl.
Tips og oplysninger til en nem anvendelse
Efter at have siddet i lang tid foran skærmen beklager computerbruger sig ofte over overanstrengelse af
øjnene og hovedpine. Brugerne er ligeledes i fare for at komme ud for fysiske skader efter mange timers
arbejde bag en computerskærm. Lange arbejdsperioder, dårlig sidestilling, dårlige arbejdsvaner, stort
arbejdspres, utilstrækkelige arbejdsforhold, den personlige sundhed og andre faktorer er med til at øge
risikoen for fysiske arbejdsskader.
Forkert anvendelse af computeren kan lede til karpaltunnelsyndrom, seneskedebetændelse eller andre
sygdomme i muskel- og skeletsystemet. Der kan forekomme følgende symptomer i hænderne, håndledene,
armene, skuldrene, halsen eller ryggen:
y Følelsesløshed eller en brændende eller prikkende fornemmelse
y Smerte, ømhed eller ømtålelighed
y Smerte, hævelser eller pulseren
y Stivhed eller spændinger
y Kulde eller svaghed
Hvis du lider af de symptomer, eller en hvilken som helst tilbagevende eller vedvarende ubehag og/eller
smerte i forbindelse med anvendelsen af computeren, skal du omgående henvende dig til din læge eller
informere din arbejdsgivers afdeling for sundhed og sikkerhed.
Efterfølgende afsnit giver nogle gode tips til en mere behagelig anvendelse af computeren.
Sådan føler du dig tilpas
Du kommer til at føle dig tilpas ved bl.a. at indstille på skærmvinklen til din skærm, ved at anvende en
fodskammel eller ved at hæve siddehøjden på din stol. Benyt dig af følgende tips:
y Undlad at blive siddende i samme faste stilling
y Undgå at hænge forover og/eller læne dig for meget bagover
y Rejs dig og gå lidt rundt med jævne mellemrum for at fjerne spændingerne I benmusklerne
y Hold korte pauser for at lade hals og skuldre hvile
y Undgå at spænde musklerne eller trække på skuldrene
y Placer den eksterne skærm, tastatur og mus korrekt og inden for en behagelig rækkevidde
y Hvis du kigger mere på skærmen eller på dokumenterne, så placer skærmen midt på dit skrivebord for
at mindske belastningerne af hals og nakke
DK-3
X193HQL
Tag vare på dine øjne
Langvarig kiggen på skærmen, anvendelsen af briller eller kontaktlinser med forkert styrke, blænding, forkert
arbejdsbelysning, dårligt indstillede skærme, alt for små skrifttyper og skærme med forkert kontrast kan alt
sammen overbelaste dine øjne. Følgende afsnit kommer med forslag til, hvordan belastningen af øjne kan
mindskes.
Øjne
y Hvil dine øjne med jævne mellemrum.
y Giv øjnene en pause med jævne mellemrum ved at lade blikket glide bort fra skærmen og kigge
på et fjernt punkt.
y Blink ofte for at undgå at øjnene tørrer ud.
Skærm
y Hold skærmen ren.
y Hold hovedet lidt højere end den øverste kan af skærmen, så øjnene kigger nedad, når du kigger
på midten af skærmen.
y Stil på skærmens lysstyrke og/eller kontrast til et behageligt niveau, så det forbedrer læsbarheden
af tekster og øger klarheden af diverse grafik på skærmen.
y Fjern blænding og reflekser ved at:
Placere skærmen således, at siden vender mod vinduet eller en anden lyskilde
Mindske det omgivende lys i lokalet ved at anvende gardiner, rullegardiner eller persienner
Anvende et arbejdslys
Skifte vinklen på skærmfladen
Anvende et filter til reduktion af blænding
Anvende en skærmskygge, såsom et stykke pap, der går ud fra forkanten af skærmen
y Undgå at stille på skærmen til en akavet synsvinkel.
y Undgå at kigge på skarpe lyskilder, såsom åbne vinduer i længere tid.
Indarbejdning af gode arbejdsvaner
Tag følgende arbejdsvaner i brug for at opnå en mere afslappet og effektiv anvendelse af computeren:
y Hold korte pauser jævnligt og ofte.
y Udfør strækkeøvelser.
y Indånd frisk luft så ofte som muligt.
y Motioner regelmæssigt og hold kroppen i form.
Advarsel! Det kan ikke anbefales at anvende produktet i sengen eller sofaen. Hivs det ille
ligefrem kan undgås, skal der kun arbejdes i kortere tid og holder pauser med jævne mellemrum
og udføres strækøvelser.
Besøg et af de følgende netsteder for yderligere oplysninger eller hjælp til genbrug:
Verden over:
http://www.acer-group.com/public/Sustainability/sustainability01.htm
http://www.acer-group.com/public/Sustainability/sustainability04.htm
DK-4
X193HQL
Udpakning
Kontroller, at følgende dele følger med, når du pakker emballagen ud. Og gem desuden emballagen til
fremtidigt brug, hvis du skulle få brug for transport eller forsendelse af LCD-skærmen.
LCD-skærm
15-bens D-Sub-kabel DVI-kabel ng (gælder kun
Dual-Input-modellen)
Brugervejledning Kvikstart guide
Lysnetledning
DK-5
Montering/fjernelse af fodstøtten
Montering:
Ret udløserknappen nederst på skærmen ind med de
tilsvarende sprækker på undersiden af foden
Fjernelse:
Tryk først på udløserknappen som vist, inden foden
fjernes, og følg pilens retning for at fjerne den
X193HQL
Justering af skærmens stilling
For at opnå den bedste læsestilling, kan hældningen på skærmen justeres, når der holdes med begge
hænder i kanten af skærmen som vist nedenfor. Billedskærmen kan justeres 15º op eller 5º ned som vist
med pile nedenfor.
DK-6
Vægmontering (ekstraudstyr)
Kontakt din forhandler vedrørende et vægmonsteringssæt. Se instruktionerne, som følger med
fodmonteringssættet.
Skruehuller (100 mm x 100 mm)
X193HQL
* Må kun bruges med UL-listet vægmonteringsholder
DK-7
X193HQL
Tilslutning af elledning
y Kontroller allerførst, om det er den ledning, der passer til forholdene, der hvor du befinder dig.
y Billedskærmen er forsynet med en universel strømforsyning, der tillader enten 100/120V AC eller
220/240 V AC. Der kræves ingen indstilling fra brugerens side.
y Tilslut den ene ende af elledningen i strømforsyningen og den anden ende i en stikkontakt.
y For enheder, der anvender 120 V AC:
Anvend en UL Listed-ledning med type SVT-tråd og stik til 10 A/125 V.
y For enheder, der anvender 220/240 V AC (gælder uden for USA):
Anvend et ledningssæt med en H05VV-F ledning og stik til 10 A, 250 V.
Ledningssættet skal have de nødvendige sikkerhedsgodkendelser, der kræves for det land, hvori
udstyret skal anvendes.
Sikkerhedsforanstaltninger
y Undgå at placere billedskærmen eller anden tung genstand oven på elledningen for at undgå at
beskadige den.
y Billedskærmen må ikke udsættes for regnvand, overdreven fugt eller støv.
y Ventilationsåbningerne på skærmen må ikke tildækkes. Skærmen skal altid placeres, så der er
tilstrækkelig god ventilation.
y Undgå at placere skærmen mod en lys baggrund eller på steder, hvor sollys eller andre lyskilder kan
reflekteres på skærmfladen. Placer skærmen lige under øjenhøjde.
y Skærmen skal håndteres med forsigtighed under transport.
y Undgå helt at udsætte skærmen for stød eller ridser, da den er skrøbelig.
Rengøring af skærmen
Ved rengøring af billedskærmen skal nedenstående retningslinjer følges nøje.
y Træk altid stikket ud, før skærmen gøres ren.
y Brug en blød klud til aftørring af skærm og kabinet.
DK-8
X193HQL
Strømbesparelse
Skærmen går automatisk i “strømbesparende” tilstand ved hjælp af styringssignalet fra skærmstyringen,
hvilket angives med den orangegule LED-lampe.
Tilstand LED-lampe
ON Blå
Strømbesparelsesfunktion Orangegul
Den strømbesparende tilstand fortsætter, indtil der registreres et styringssignal, eller indtil musen eller
tastaturet berøres. Skiftet fra tilstanden Aktiv OFF til ON tager ca. 5 sekunder.
DDC
For at lette installationen er billedskærmen i stand til at udnytte Plug and Play-funktionen, hvis dit system
understøtter en DDC-protokol. DDC (dvs. Display Data Channel) er en kommunikationsprotokol, hvormed
skærmen automatisk informerer værtssystemet om sine egenskaber, så som hvilke opløsninger, der
understøttes, og tilsvarende timing. Denne billedskærm understøtter DDC2B-standarden.
DK-9
TILDELING AF KONNEKTORBEN
X193HQL
15-bens signalkabel til farveskærm
BEN NR. BETEGNELSE BEN NR. BETEGNELSE
1. Rød 9. +5V
2. Grøn 10. Logisk jord
3. Blå 11. Skærm-jord
4. Skærm-jord 12. DDC-serieldata
5. DDC-retur 13. H-synkronisering
6. R-jord 14. V-synkronisering
7. G-jord 15. DDC-seriel klokke
8. B-jord
DK-10
X193HQL
24-bens signalkabel til farveskærm
BEN Betegnelse BEN Betegnelse
1. TMDS Data 2- 13. TMDS Data 3+
2. TMDS Data 2+ 14. + 5 V spænding
3. TMDS Data 2/4 afskærmning 15.
4. TMDS Data 4- 16.
5. TMDS Data 4+ 17. TMDS Data 0-
6. DDC klokke 18. TMDS Data 0+
7. DDC data 19. TMDS Data 0/5 afskærmning
GND (retur for +5 V hsynk.
Sporing af tilslutning under
vsynk.)
driften
8. Analog vertical synkronisering 20. TMDS Data 5-
9. TMDS Data 1- 21. TMDS data 5+
10. TMDS Data 1+ 22. TMDS klokkeafskærmning
11. TMDS Data 1/3 afskærmning 23. TMDS klokke+
12. TMDS Data 3- 24. DDC TMDS klokke
DK-11
Tabel til standard tidsindstilling
Tilstand Opløsning
1 VGA 640 x 480 60 Hz
2 VGA 640 x 480 72 Hz
3 VGA 640 x 480 75 Hz
4 MAC 640 x 480 66.66 Hz
5 VESA 720 x 400 70 Hz
6 SVGA 800 x 600 56 Hz
7 SVGA 800 x 600 60 Hz
8 SVGA 800 x 600 75 Hz
9 MAC 832 x 624 74.55 Hz
10 XGA 1024 x 768 60 Hz
X193HQL
11 XGA 1024 x 768 70 Hz
12 XGA 1024 x 768 75 Hz
13 MAC 1152 x 870 75 Hz
14 VESA 1152 x 864 75 Hz
15 VESA 1280 x 960 60 Hz
16 SXGA 1280 x 1024 60 Hz
17 SXGA 1280 x 1024 75 Hz
18 VESA 1280 x 720 60 Hz
19 VESA 1280 x 768 60 Hz
20 VESA 1280 x 768 60 Hz
21 WXGA 1280 x 800 60 Hz
22 WXGA 1366 x 768 60 Hz
DK-12
X193HQL
Installation
Ved installation af skærmen til værtsystemet, skal nedenstående trin følges:
Trin
1. 1-1 Tilslutning af videokablet
a. Kontroller, at både skærmen og computeren er slukket.
b. Forbind videokablet til computeren.
1-2 Tilslutning af DVI-kabel (gælder kun Dual-Input-modellen)
a. Kontroller, at både skærmen og computeren er slukket.
b. Forbind den ene ende af 24-bens DVI-kablet bag på skærmen og forbind til anden ende til stikket
på computeren.
2. Tilslutning af elledningen
Forbind elledningen til billedskærmen og derefter til en jordet stikkontakt.
3. Tænd for billedskærmen og computeren
Tænd først for skærmen og derefter for computeren.
Det er yderst vigtigt, at gøre det i den rækkefølge.
4. Skulle skærmen ikke virker rigtigt, skal du kigge nærmere i afsnittet om fejlfinding for at finde årsagen
til problemet.
DK-13
X193HQL
Brugerknapper
Knapper på frontpanelet
1. Afbryder:
Til at slukke og tænde for skærmen.
2. Strømindikator:
Angiver, at der er tændt for skærmen.
3. Empowering(autorisere)/Exit:
1)Når skærmstyringsmenuen er aktiv, fungerer knappen som Afslut-knap (EXIT OSD-menu).
2)Når OSD menuen er slukket, tryk da på denne knap for at vælge scenariefunktionen.
4. Automatisk indstillingsknap / Afslut:
1)Når skærmstyringsmenuen er aktiv, fungerer knappen som Afslut-knap (EXIT OSD-menu).
2)Når skærmstyringsmenuen er passiv, trykkes der i 2 sekunder for at aktivere den automatiske
indstillingsfunktion.
Den automatiske indstillingsfunktion anvendes til indstilling af H.Pos, V.Pos, klokke og fokus.
5. < / >:
Tryk på < eller > for at vælge den ønskede funktion.
Tryk på < eller > for at ændre på indstillingerne af den aktuelle funktion.
6.MENU / ENTER:
Aktiverer skærmstyringsmenuen, når den er slået fra, eller aktiverer/ deaktiverer en justeringsfunktion, når
skærmstyringsmenuen er slået til.
DK-14
X193HQL
SÅDAN JUSTERES DER PÅ INDSTILLINGERNE
1. Tryk på MENU-knappen for at aktivere skærmstyringsvinduet.
2. Tryk på < eller > for at vælge den ønskede funktion.
3. Tryk på MENU-knappen for at vælge den funktion, der skal justeres.
4. Tryk på < eller > for at ændre på indstillingerne af den aktuelle funktion.
5. Vælg exit for at afslutte og gemme ændringerne. Hvis du vil justere en anden funktion, gentages trin 2-4.
y Sådan virker P/X-seriens skærmstyringer
Når brugeren trykker på knappen “MENU” på forkanten
A. Acer eColor Management
Hvis punktet “Acer eColor Management” [Acer eFarvestyring] vælges, fremkommer skærmstyringen
“Acer eColor”
B. USER
Hvis punktet “USER” [Bruger] vælges, fremkommer standard skærmstyringen
I.gælder kun den analoge inputmodel II.gælder kun Dual Inputmodel
DK-15
BILLEDJUSTERING
Beskrivelse af funktionsstyringslamperne
A. Acer eColor Management
X193HQL
Ikonet
Hovedmenu
B. USER
Ikonet
Hovedmenu
Ikonet
Undermenu
Ikke relevant Bruger
Ikke relevant Tekst
Ikke relevant Standard
Ikke relevant Grafik
Ikke relevant Film
Ikonet
Undermenu
Punkt I
undermenuen
Punkt i
undermenuen
Kontrast
Beskrivelse
Brugerdefineret. Indstillingerne kan finjusteres, så
de passer til enhver situation
Optimal balance mellem lysstyrke og contrast
forebygger overanstrengelse af øjet. Den mest
komfortable måde at læsse tekst på skærmen på
Standardindstillinger. Reflekterer indbygget
visningsfunktion.
Forbedrer farver og betoner de fine detaljer.
Billeder og fotografier vises i vibrerende farver og
skarpe detaljer
Viser scener med tydelige detaljer. Gengiver i god
kvalitet, selv i dårligt oplyste omgivelser
Beskrivelse
Justerer kontrasten mellem for- og baggrund på
skærmbilledet.
Lysstyrke
ACM
Fokus
Klokke
Justerer lysstyrken i baggrunden på
skærmbilledet.
ACM (forkortelse for Adaptive Contrast
Management, dvs. tilpassende
kontraststyring) :ACM ON/OFF-skifter ,
standardindstillingen er "OFF", dvs. slået fra.
Justerer billedets fokus.
(kun tilgængelig i analogtilstand)
Justerer billedets klokfrekvens.
(kun tilgængelig i analogtilstand)
DK-16
Ikonet
Hovedmenu
X193HQL
Ikonet
Undermenu
H. Position
Ikke relevant Varm Indstiller farvetemperaturen til varm hvid.
Ikke relevant Kølig Indstiller farvetemperaturen til kølig hvid.
Ikke relevant English
V. Position
Bruger /Rød
Bruger/Grøn
Bruger/Blå
Punkt I
undermenuen
Beskrivelse
Justerer den horisontale position.
(kun tilgængelig i analogtilstand)
Justerer den vertikale position.
(kun tilgængelig i analogtilstand)
Justerer den rød/grønne/blå intensitet
Ikke relevant
Ikke relevant Deutsch
Ikke relevant Français
Ikke relevant Español
Ikke relevant Italiano
Ikke relevant
Ikke relevant
Ikke relevant Suomi
Ikke relevant Nederlands
Ikke relevant Русский
Ikke relevant Indgangskilde
Ikke relevant Bred modus
Ikke relevant
繁體中文
Valg af flere sprog.
简体中文
日本語
Kun EMEA-version skærmstyring
H. Position
V. Position
OSD Timeout
DDC/CI TÆND/SLUK (ON/OFF) DDC/CI support.
Justerer den horisontale position på
skærmstyringsmenuen.
Justerer den vertikale position på
skærmstyringsmenuen.
Justerer tidsindstillingen på
skærmstyringsmenuen.
Vælg indgangssignal fra D-Sub eller DVI-D eller
HDMI.
Vælg bred (Wide) modus indstilling til fuld-skærm,
størrelsesforhold eller 1:1 indstilling.
Ikke relevant
Ikke relevant
Ikke relevant
Information
Reset
Exit/Afslut
DK-17
Viser opløsning, H/V-frekvens og input-port på den
aktuelle input-timing.
Sletter auto-konfigurationsændringerne og stiller
farvetemperaturen på varm.
Gemmer brugerindstillingen, hvorefter
skærmstyringsmenuen forsvinder.
Acer eColor Management OSD
X193HQL
Brugertil-
stand
Teksttil-
stand
Standardtil
-stand
Grafiktil-
stand
Filmtil-
stand
Betjeningsinstruktioner
Acer eColor Management
Trin 1:
Trin 2: Tryk på “<“ eller “>” for at vælge tilstanden
Trin 3: Tryk på “ Auto tasten” for at bekræfte tilstanden og køre Auto Adjust (Autojustering)
Tryk på “
scenarietilstandene
tasten” for at åbne Acer eColor Management OSD og få adgang til
Funktioner og fordele
TTiillssttaanndd
SSttaannddaarrdd
TTeekksstt
GGrraaffiikkaa
Standardindstillinger Reflekterer indbygget visningsfunktion.
Optimal balance mellem lysstyrke og
contrast forebygger overanstrengelse af
øjet
Forbedrer farver og betoner de fine
detaljer
FFuunnkkttiioonneerr
Den mest komfortable måde at læsse
tekst på skærmen på
Billeder og fotografier vises i vibrerende
farver og skarpe detaljer
FFoorrddeellee
FFiillmm
BBrruuggeerr
Viser scener med tydelige detaljer
Brugerdefineret
DK-18
Gengiver i god kvalitet, selv i dårligt
oplyste omgivelser
Indstillingerne kan finjusteres, så de
passer til enhver situation
Fejlfinding
A
Gennemgå venligst denne fejlfindingsliste for fastsættelse af årsagen til et evt. problem, inden
LCD-skærmen sendes til reparation eller service.
(VGA Mode)
Problemer Aktuel tilstand Afhjælpes ved
y Brug skærmstyringsmenuen til justering af lysstyrke og
LED-lampe tændt
kontrast til det maksimale, eller nulstil til
fabriksindstillingerne.
X193HQL
Intet billede
Unormalt billede
(DVI Mode)
LED-lampe slukket
LED-lampe lyser
orangegult
Billedet er ustabilt
Der er intet billede, det
er ikke centreret, eller
for lille eller for stort
billede
y Kontroller afbryderen.
y Kontroller, at elledningen er tilsluttet rigtigt.
y Kontroller, at videosignalkablet er korrekt forbundet på
bagsiden af skærmen.
y Kontroller, at computeren er tændt.
y Kontroller, at specifikationerne på grafik-adapteren passer
til billedskærmen, da det ellers kan forårsage en forkert
frekvens på indgangssignalet.
y Anvend skærmstyringsmenuen til justering af
OPLØSNING, KLOKFREVENSER, H-POSITION og
VPOSITION med ikke-standard signaler.
y
nvend skærmstyringsmenuen, hvis der skulle mange dele
af hele skærmbilledet, og vælg en anden opløsning eller
anden vertikal billedgenskabelsesfrekvens.
y Vent et par sekunder efter justering af billedstørrelsen, for
du skifter eller afbryder signalkablet eller slukker for
skærmen.
Problemer Aktuel tilstand Afhjælpes ved
y Brug skærmstyringsmenuen til justering af lysstyrke og
kontrast til det maksimale, eller nulstil til
fabriksindstillingerne.
y Kontroller afbryderen.
y Kontroller, at elledningen er tilsluttet rigtigt.
Intet billede
LED-lampe
tændt
LED-lampe
slukket
y Kontroller, at videosignalkablet er korrekt forbundet på
LED-lampe lyser
orangegult
bagsiden af skærmen.
y Kontroller, at computeren er tændt.
DK-19
Declaration of Conformity
We,
Acer Incorporated
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan
Contact Person: Mr. Easy Lai, E-mail: easy_lai@acer.com.tw
And,
Acer Europe SA
Via Cantonale, Centro Galleria 2 6928 Manno Switzerland
Hereby declare that:
Product: LCD Monitor
Trade Name: Acer
Model Number: X193HQL
SKU Number: X193HQLxxxxxx (“x” = 0~9, a ~ z, or A ~ Z)
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih
Acer Incorporated
Taipei Hsien 221, Taiwan
Tel : 886-2-2696-1234
Fax : 886-2-2696-3535
Is compliant with the essential requirements and other relevant provisions of the following EC directives, and
that all the necessary steps have been taken and are in force to assure that production units of the same
product will continue comply with the requirements.
EMC Directive 2004/108/EC as attested by conformity with the following harmonized
standards:
-. EN55022, AS/NZS CISPR22 Class B.
-. EN55024
-. EN61000-3-2, Class D
-. EN61000-3-3
Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized
standard:
-. EN60950-1
RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in
Electrical and Electronic Equipment:
-. The maximum concentration values of the restricted substances by weight in homogenous material are:
Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1%
Mercury 0.1% Polybrominated Diphenyl Ethers
Hexavalent
Chromium
Directive 2005/32/EC of the European Parliament and of the Council with regard to Eco-design Requirements.
0.1% Cadmium 0.01%
(PBDE’s)
0.1%
Year to begin affixing CE marking 2009.
_______________________________ Aug. 25, 2009
Easy Lai /Manager Date
Regulation, Acer Inc.
DK-20
Acer America Corporation
333 West San Carlos St., San Jose
CA 95110, U. S. A.
Tel : 254-298-4000
Fax : 254-298-4147
www.acer.com
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including
interference that may cause undesired operation.
The following local Manufacturer /Importer is responsible for this
declaration:
Product:
Model Number: X193HQL
SKU Number:
(“x” = 0~9, a ~ z, or A ~ Z)
Name of Responsible Party: Acer America Corporation
Address of Responsible Party:
Contact Person: Acer Representative
Phone No.: 254-298-4000
Fax No.: 254-298-4147
LCD Monitor
X193HQLxxxxxx
333 West San Carlos St.
San Jose, CA 95110
U. S. A.
DK-21
Loading...
