Acer PD527 Quick Start Guide [fr]

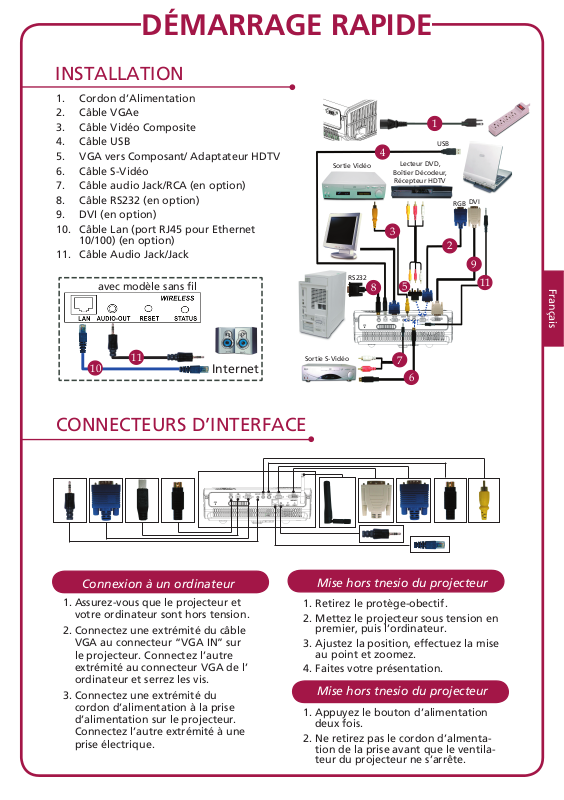

DÉMARRAGE RAPIDE

INSTALLATION

1. Cordon d’Alimentation

2. Câble VGAe

3. Câble Vidéo Composite

4. Câble USB

5. VGA vers Composant/ Adaptateur HDTV

6. Câble S-Vidéo

7. Câble audio Jack/RCA (en option)

8. Câble RS232 (en option)

9. DVI (en option)

10. Câble Lan (port RJ45 pour Ethernet
10/100) (en option)

11. Câble Audio Jack/Jack

avec modèle sans fil

Sortie Vidéo

RS232

4

Boîtier Décodeur,

3

8

1

Lecteur DVD,

Récepteur HDTV

5

USB

DVI

RGB

2

9

11

Français

10

11

Internet

CONNECTEURS D’INTERFACE

Connexion à un ordinateur

1. Assurez-vous que le projecteur et
votre ordinateur sont hors tension.

2. Connectez une extrémité du câble
VGA au connecteur “VGA IN” sur
le projecteur. Connectez l’autre
extrémité au connecteur VGA de l’
ordinateur et serrez les vis.

3. Connectez une extrémité du
cordon d’alimentation à la prise
d’alimentation sur le projecteur.
Connectez l’autre extrémité à une

prise électrique.

Sortie S-Vidéo

7

6

Mise hors tnesio du projecteur

1. Retirez le protège-obectif.

2. Mettez le projecteur sous tension en
premier, puis l’ordinateur.

3. Ajustez la position, effectuez la mise
au point et zoomez.

4. Faites votre présentation.

Mise hors tnesio du projecteur

1. Appuyez le bouton d’alimentation
deux fois.

2. Ne retirez pas le cordon d’almenta
tion de la prise avant que le ventila­teur du projecteur ne s’arrête.

-

DÉMARRAGE RAPIDE

PROJECTION SANS FIL

Pour effectuer une projection sans fil, vous devez installer le logiciel Acer ePro­jection Management sur votre ordinateur. Le projecteur intègre un module de
présentation sans fil (Wireless Presentation Gateway) et le logiciel est enregistré
dans ce module.
staller le logiciel.

Pour télécharger le logiciel, vous devez débrancher le câble LAN du PC et vous
assurer que le navigateur est bien configuré de façon à ouvrir un site web.

Veuillez suivre la procédure ci-dessous pour télécharger et in-

Français

1. Allez sur votre ordinateur notebook, et
activez le LAN sans fil.

2. Recherchez les AP WLAN disponibles à l’
aide de votre gestionnaire WLAN préféré.

3. Sélectionnez l’AP appelé “ AcerWireless­Gateway” dans la liste des AP disponibles.
Connectez-vous à cet AP.

4. Si vous recevez une mise en garde de sécu­rité, sélectionnez “Connect Anyway” (Se
connecter quand même).

5. Une fois la connexion établie, ouvrez

votre navigateur Internet. Si le navigateur
Internet par défaut est configuré pour s’
ouvrir sur un écran vierge, il vous suffit d’
entrer l’URL d’un site web quelconque.
Vous irez directement sur la page d’accueil
de Acer WPG, où vous pourrez télécharger
le pilote.

6. Cliquez sur le lien pour télécharger et
installer le pilote. Si vous voyez s’ af­ficher des mises en garde de sécurité,
cliquez sur “OK” pour poursuivre la
procédure d’installation. Pendant l’
installation du pilote, il est possible
que votre écran se mette à scintiller.

7. Une fois l’installation terminée, le
logiciel du WPG Acer s’affiche.

8. Une fois que vous êtes connecté, l’
écran du PC est projeté et la DEL d’ali­mentation du WPG prend une couleur
verte.
