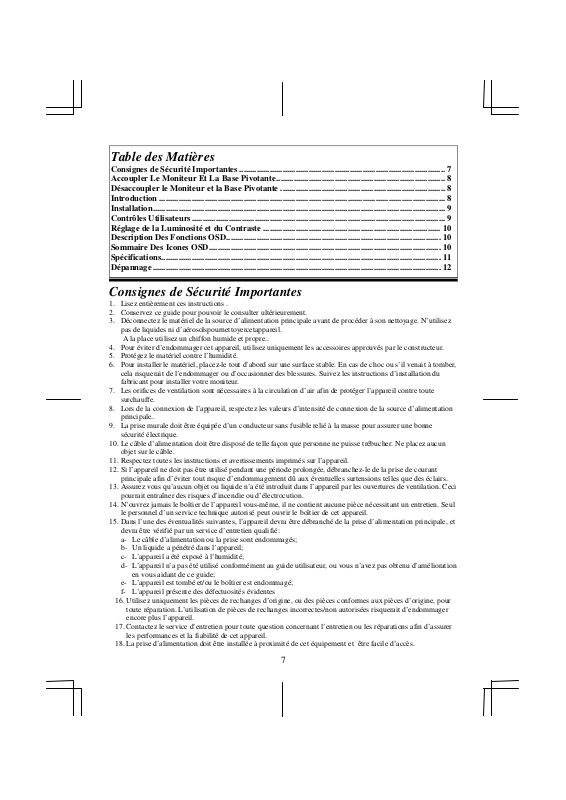

Table des Matières
Consignes de Sécurité Importantes ...............................................................................................7
Accoupler Le Moniteur Et La Base Pivotante.............................................................................. 8
Désaccoupler le Moniteur et la Base Pivotante ............................................................................ 8
Introduction .................................................................................................................................... 8
Installation....................................................................................................................................... 9
Contrôles Utilisateurs..................................................................................................................... 9
Réglage de la Luminosité et du Contraste .................................................................................. 10
Description Des Fonctions OSD...................................................................................................10
Sommaire Des Icones OSD........................................................................................................... 10
Spécifications................................................................................................................................. 11
Dépannage..................................................................................................................................... 12
Consignes de Sécurité Importantes
1. Lisez entièrement ces instructions .
2. Conservez ce guide pour pouvoir le consulter ultérieurement.
3. Déconnectez le matériel de la source d’alimentation principale avant de procéder à son nettoyage. N’utilisez
pas de liquides ni d’aérosolspournettoyercetappareil.
A la place utilisez un chiffon humide et propre..
4. Pour éviter d’endommager cet appareil, utilisez uniquement les accessoires approuvés par le constructeur.
5. Protégez le matériel contre l’humidité.
6. Pour installer le matériel, placez-le tout d’abord sur une surface stable. En cas de choc ou s’il venait à tomber,
cela risquerait de l’endommager ou d’occasionner des blessures. Suivez les instructions d’installation du
fabricant pour installer votre moniteur.
7. Les orifices de ventilation sont nécessaires à la circulation d’air afin de protéger l’appareil contre toute
surchauffe.
8. Lors de la connexion de l’appareil, respectez les valeurs d’intensité de connexion de la source d’alimentation
principale..
9. La prise murale doit être équipée d’un conducteur sans fusible relié à la masse pour assurer une bonne
sécurité électrique.
10. Le câble d’alimentation doit être disposé de telle façon que personne ne puisse trébucher. Ne placez aucun
objet sur le câble.
11. Respectez toutes les instructions et avertissements imprimés sur l’appareil.
12. Si l’appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le de la prise de courant
principale afin d’éviter tout risque d’endommagement dû aux éventuelles surtensions telles que des éclairs.
13. Assurez vous qu’aucun objet ou liquide n’a été introduit dans l’appareil par les ouvertures de ventilation. Ceci
pourrait entraîner des risques d’incendie ou d’électrocution.
14. N’ouvrez jamais le boîtier de l’appareil vous-même, il ne contient aucune pièce nécessitant un entretien. Seul
le personnel d’un service technique autorisé peut ouvrir le boîtier de cet appareil.
15. Dans l’une des éventualités suivantes, l’appareil devra être débranché de la prise d’alimentation principale, et
devra être vérifié par un service d’entretien qualifié:
a- Le câble d’alimentation ou la prise sont endommagés;
b- Un liquide a pénétré dans l’appareil;
c- L’appareil a été exposé à l’humidité;
d- L’appareil n’a pas été utilisé conformément au guide utilisateur, ou vous n’avez pas obtenu d’amélioration
en vous aidant de ce guide;
e- L’appareil est tombé et/ou le boîtier est endommagé;
f- L’appareil présente des défectuosités évidentes
16. Utilisez uniquement les pièces de rechanges d’origine, ou des pièces conformes aux pièces d’origine, pour
toute réparation. L’utilisation de pièces de rechanges incorrectes/non autorisées risquerait d’endommager
encore plus l’appareil.
17. Contactez le service d’entretien pour toute question concernant l’entretien ou les réparations afin d’assurer
les performances et la fiabilité de cet appareil.
18. La prise d’alimentation doit être installée à proximité de cet équipement et être facile d’accès.
7
Accoupler Le Moniteur Et La Base Pivotante
1. Placez le moniteur sur une surface stable, le tube dirigé vers le bas.
2. Alignez les quatre languettes de la base pivotante avec les logements situés sous le moniteur.
3. Insérez les languettes dans les logements du moniteur.
4. Maintenant faites glisser doucement la base pivotant vers l’avant du moniteur jusqu’à ce que vous
entendiez le loquet à ressort se mettre en place.
Désaccoupler le Moniteur et la Base Pivotante
Si vous désirez retirer la base pivotante, poussez le loquet à ressort puis extrayez la base pivotante du
moniteur.
NOTE:
Vous devez faire plus particulièrement attention aux boutons de contrôle et aux LED
d’indicateurs, situés sur la face avant, lorsque vous placez le moniteur avec son tube vers le bas. Ceci,
afin d’éviter d’endommager ces boutons de contrôle et les LED d’indicateurs, en cas de pression
excessive.
Introduction
Félicitation pour votre acquisition de ce nouveau Moniteur 15” à hautes performances. Réalisé à
l’aide de composants électroniques de pointe, ce moniteur supporte une résolution de 1280 x 1024.
L’affichage d’écran (OSD) vous permet de personnaliser les paramètres d’affichage selon vos
préférences.
Caractéristiques
Moniteur 15 pouces à large écran
¾
permettant une visualisation confortable.
Contrôles utilisateur OSD permettant des
¾
réglages faciles et précis de l’image d’écran.
Compatibilité Energy Star pour une
¾
consommation d’énergie réduite.
Vue d’Ensemble de l’Emballage
Assurez vous que les éléments suivants sont dans l’emballage de livraison du moniteur, et qu’ils sont
en bon état de marche:
* Moniteur15”
* Cordon d’Alimentation
Contactez votre vendeur ou le centre d’entretien le plus proche si l’un des éléments mentionnés plus
haut manquait ou était endommagé.
* Base Pivotant Inclinable
* Ce Guide Utilisateur
8
Installation
Connectez le câble de signal 1 du moniteur au connecteur mini D-sub 15 broches(VGA)
1
situé au dos de l’ordinateur.
Branchez le cordon d’alimentation au connecteur d’alimentation situé sur le panneau
2
arrière du moniteur, puis branchez l’autre extrémité dans une prise électrique facilement
accessible, et proche du moniteur.
Allumez tout d’abord l’ordinateur, puis le moniteur.
3
Ajustez l’inclinaison de la base pivotante pour un confort de visualisation maximal.
4
L’installation de votre moniteur est maintenant terminée.
Contrôles Utilisateurs
Contrôle Fonction
Interrupteur d’Alimentation
LED d’Indicateur
d’Alimentation
Contrôle OSD Marche/Arrêt
Sélection de fonction
OSD/Contrôle de Brillance
Ajustement de fonction OSD/
Contrôle de Contraste
9
Allume et éteint
le moniteur
Vert- Activé
Ambre- Repos
Allume ou éteint l’affichage OSD
Ajuste le niveau de brillance ou le
contrôle de sélection de fonction OSD
Ajuste le niveau de contraste ou le
contrôle de sélection de fonction OSD
Réglage de la Luminosité et du Contraste
Pour ajuster le contraste et la luminosité, Appuyez soit
le bouton du contraste ou celui de la luminosité pour
appeler l’écran suivant:
Description Des Fonctions OSD
1. Pressez le bouton
Témoin à LED
menu d’affichage Á L’Écran.
2. Pour sélectionner la une fonction, pressez
jusqu’à ce gue la fonction voulue apparaisse
éclaireé.
3. Utilisez pour augmenter ou réduire
l’ajustement de cette fonction pour l’ajustement.
4. Si vous souhaitez quitter la fonction Affichage à
L’Écran, puis pressez une fois le bouton
LED
.
pour afficher le
Sommaire Des Icones OSD
Icône Fonction Description de la Fonction
Luminosité
Contraste
Taille Horizontale
Position Horizontale Déplace l’affichage sur la droite ou sur la gauche
Taille Verticale
Position Verticale
Coussin Ajuste la partie concave et convexe
Trapèze
Rotation
Parallélogramme
Réinitialisation
Démagnétisation
Ajuste la luminosité d’affichage
Ajuste le contraste d’affichage
Augmente et diminue la largeur d’écran
Augmente et diminue la hauteur de l’écran
Déplace l’affichage vers le haut ou vers le bas
Ajuste les largeurs du sommet et du bas de l’affichage
Ajuste l’inclinaison de l’affichage
Ajuste l’inclinaison des côtés de l’affichage sur la
gauche
Réinitialise les valeurs par défaut
Démagnétise l’écran pour diminuer les impuretés de
couleur
Témoin à
10
Spécifications
Ecran
Taille CRT 15”
Taille de Point(mm) 0.28
Surface Antireflet
Zone d’Image Visualisable 260 x 195
Signal d’Entrée
Signal Vidéo. RVB Analogique 0.7Vp-p/75Ohm
H/V, TTL(+/-) Séparé
Fréquence de Balayage
Horizontale (KHz) 30-70
Verticale (Hz) 50-120
Résolution Max. 1280 x 1024
Câble de Signal
15 broches mini D-sub
Alimentation
Consommation Max. 75 W
Alimentation
Gestion d’Alimentation Complies with EPA Energy Star ,VESA ,Nutek
100 - 240VAC
50/60Hz
Modes d’Affichage
Préréglés 6
Utilisateur 14
Fonctionnement
Température de Fonctionnement 0-40C
Humidité Relative 10-90 %
Dimensions (LxlxH)
382x 360 x 367 (mm)
Poids
Déballé
Avec emballage
12.5 Kgs (27.56 lbs)
14.5 Kgs (31.97 lbs)
11
Dépannage
Reportez vous aux solutions suivantes dans le cas de symptômes d’échec les plus fréquents.
Si le symptôme persiste après l’application de ces solutions, veuillez contacter votre
service d’entretien
Problème: La LED d’alimentation ne s’allume pas lors de la mise sous
tension du moniteur.
Assurez vous que le cordon d’alimentation est branché correctement.
#
Assurez vous que la rallonge ou la protection contre les surtensions est allumée si le
#
moniteur est branché à une rallonge ou à une protection contre les surtensions
Problème: Rien ne s’affiche à l’écran.
Assurez vous que l’interrupteur de l’ordinateur est sur la position “
#
Assurez vous que le connecteur en forme de D du câble vidéo est correctement
#
connecté au port d’adaptateur vidéo situé au dos du PC.
Assurez vous que les contrôles de luminosité et de contraste ne sont pas positionnés
#
sur leur plus faible valeur.
Marche
Problème: L’image affichée scintille ou est instable.
Assurez vous que le connecteur en forme de D du câble vidéo est connecté
#
correctement au port d’adaptateur vidéo situé au dos du PC.
Problème: L’image saute ou présente des vagues.
Eloignez du moniteur tous les matériels électriques qui pourraient créer des
#
interférences.
Note
(
: Reportez vous à la déclaration de la FCC qui se trouve au début du manuel
pour plus de détails sur les interférences d’affichage.)
”.
12
