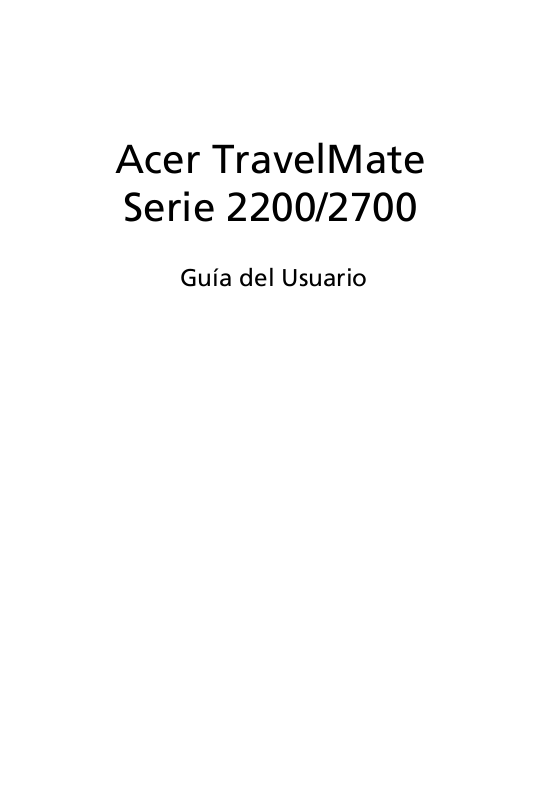

Acer TravelMate

Serie 2200/2700

Guía del Usuario

Copyright © 2004

Reservados Todos los Derechos

Guía del Usuario de la Ordenador Notebook TravelMate Serie 2200/2700 Versión Original: Agosto de 2004

La información contenida en esta publicación está sujeta a revisiones o cambios periódicos sin previo aviso. Estos cambios serán incorporados a las nuevas ediciones de este manual o los documentos y publicaciones complementarios. Esta Compañía no hace representaciones ni garantías, expresas o implícitas, relacionadas con el contenido de esta publicación y específicamente se exime de las garantías implicitas de comercialidad o de adecuación a una finalidad particular.

Registre el número del modelo, el número de serie, la fecha de compra, y anote la información de compra en el espacio apropiado a continuación. Los números de serie y de modelo se hallan registrados en el rótulo pegado en su computadora. Toda la correspondencia relativa a su computadora debe incluir el número de serie, número del modelo y la información de compra.

Ninguna parte de esta publicación podrá ser reproducida, almacenada en un sistema de información electrónica, o transmitida de manera alguna o por medio alguno, electrónico, mecánico, ni por ningún otro medio, sin el consentimiento previo por escrito de Acer Incorporated.

Ordenador Notebook Acer TravelMate Serie 2200/2700

Número del Modelo: _______________________________

Número de Serie:___________________________________

Fecha de la Compra:________________________________

Local de la Compra: ________________________________

Todas las marcas comerciales y marcas registradas son propiedades de sus respectivas compañías.

iii

Primero lo más importante

Sus guías

Su ordenador TravelMate se suministra con un conjunto de guías para ayudarle a configurarlo y usarlo.

El póster Para principiantes... muestra cómo configurar su ordenador.

Español

Esta Guía del Usuario presenta información clara y concisa sobre cómo utilizar productivamente el ordenador. Se recomienda leerla atentamente y mantenerla a mano para referencia.

Para más información acerca de los productos, servicios y soporte Acer, visite nuestro sitio web en http://www.acer.com.

Cuidados básicos y sugerencias para usar su ordenador

Encendido y apagado

Para encender el ordenador, abra la tapa y pulse el botón de

Encendido arriba del teclado.

Para apagarlo:

•Haga clic en el botón Inicio en Windows y después, seleccione Apagar en el menú emergente.

•Pulse el botón de Encendido.

Para usar este método, primero haga clic en el icono Administración de energía en el Panel de Control de Windows y después verifique si el botón de encendido está activado y apague

Español

iv

el ordenador. Consulte la Ayuda y Soporte de Windows para más información.

Nota: Si no es posible apagar el ordenador de la manera normal, pulse el botón de encendido por más cuatro segundos y después espere por lo menos dos segunos para volver a encender el ordenador.

Cuidados con su ordenador

Su ordenador será útil si recibe los debidos cuidados.

•No someta el ordenador a la luz directa del sol, tampoco lo coloque cerca de fuentes de calor, como un radiador.

•No someta el ordenador a temperaturas por debajo de 0°C (32°F) ni por encima de 50°C (122°F).

•No someta el ordenador a campos magnéticos.

•No someta el ordenador a la lluvia o humedad.

•No eche agua u otro líquido al ordenador.

•No someta el orenador fuertes impactos o vibraciones.

•No someta el ordenador al polvo o suciedad.

•No coloque objetos sobre el orenador.

•Cierre el ordenador suavemente, sin movimientos bruscos.

•No deje el ordenador sobre superficies inestables o irregulares.

Cuidados con su adaptador de CA

Es importante cuidar de su adaptador de CA.

•No conecte el adaptador a cualquier otro dispositivo.

•No pise en el cable eléctrico tampoco coloque objetos pesados sobre el mismo. Tienda el cable eléctrico lejos de áreas de pasaje de personal.

•No tire del cable eléctrico para desconectarlo. Desconéctelo por el conector.

•La capacidad de corriente de un equipo conectado a una regleta de alimentación eléctrica no debe exceder a la capacidad de esa regleta.

v

Cuidados con la batería

Es igualmente importante cuidar de la batería del ordenador.

•Use el modelo de batería correcto en el ordenador. No use otros tipos de baterías.

•Apague la energía eléctrica antes de quitar o reemplazar la batería.

•No abra la batería. Mantenga la batería lejos de los niños.

•Elimine las baterías según las leyes locales. Recíclelas, si es posible.

Limpieza y mantenimiento

Para limpiar el ordenador es muy importante seguir los siguientes pasos:

•Apague el ordenador y quite la batería.

•Desconecte el adaptador de CA.

•Limpie con un trapo húmedo. No use soluciones de limpieza líquida ni aerosol.

Consulte el capítulo “Preguntas más frecuentes” en la página 67 si ocurre lo siguiente:

•El ordenador se cayó o la caja se dañó.

•Ud. echó agua al ordenador.

•El ordenador no funciona normalmente.

Español

vi

Español

Primero lo más importante	iii
Sus guías	iii
Cuidados básicos y sugerencias para usar
su ordenador	iii

Conozca su ordenador	1
Un paseo por su ordenador	3
Vista frontal	3
Vista frontal	5
Vista izquierda	6
Vista derecha	7
Vista trasera	8
Vista inferior	9
Características	10
Indicadores	12
Teclado	13
Bloque de teclas	13
Teclado numérico incrustado	14
Teclas de Windows	15
Teclas de acceso directo	16
Teclas especiales	18
Touchpad	19
Fundamentos del touchpad	19
Teclas de acceso rápido	21
Almacenamiento	23
Expulsar la bandeja de la unidad óptica	23
Expulsión de emergencia de la bandeja de la
unidad óptica	24
Opciones de conectividad	25
Ethernet y LAN	25
Módem de Fax/Datos	26
Infrarrojos rápidos	27
Audio	28
Sujeción de su ordenador	29
Ranura de seguridad	29

Funcionamiento con energía de batería	31
Batería	33
Características de la batería	33
Instalación y retirada de la batería	34
Carga de la batería	35
Comprobación del nivel de carga de la batería	35

Contenidos

Optimización de la vida de la batería	35
Aviso de baja carga de batería	36
Administración de energía	37

Periféricos y opciones	39
Dispositivos de exhibición externos	41
Dispositivos de entrada externos	41
Teclado externo	41
Teclado numérico externo	41
Dispositivo señalador externo	41
Dispositivos USB	42
Impresora	43
Dispositivos de audio	43
Dispositivos de expansión	44
Tarjeta PC	44
Otras opciones	45
Batería	45
Adaptador de CA	45
Expansión de componentes principales	46
Expansión de memoria	46
Actualización del disco duro	47

Viajar con su ordenador	49
Desconexión desde el escritorio	51
Durante el viaje	52
Preparación del ordenador	52
Qué llevar a reuniones breves	52
Qué llevar a reuniones prolongadas	52
Llevar el ordenador al hogar	53
Preparación del ordenador	53
Qué llevar consigo	53
Consideraciones especiales	53
Instalación de una oficina doméstica	54
Viaje con el ordenador	54
Preparación del ordenador	54
¿Qué llevar consigo?	54
Consideraciones especiales	54
Viaje internacional con su ordenador	55
Preparación del ordenador	55
¿Qué llevar consigo?	55
Consideraciones especiales	55

Software	57
Software del sistema	59
Utilidades del sistema	60
Acer eManager	60
Launch Manager	61
Utilidad BIOS	61
Acer disc-to-disc Recovery	63
Instalación del sistema operativo multilingüe	63
Restaurar sin un Disco Compacto Recuperación	63
Configurar la contraseña y salir	64

Resolución de Problemas	65
Preguntas más frecuentes	67
Asistencia técnica mundial	70
Garantía para el viajero internacional
(International Traveler’s Warranty; ITW)	70
Antes de llamar	70
Apéndice A Especificaciones	71
Apéndice B Notas de normas y
de seguridad	77
Índice	93

Conozca su

ordenador

Su ordenador notebook TravelMate Serie 2200/ 2700 reúne en un diseño con mucho estilo, un sólido desempeño, versatilidad, capacidad de multimedia y portabilidad. Aumente su productividad trabajando en cualquier lugar.

Este capítulo presenta todos los recursos de su ordenador.

3

Un paseo por su ordenador

Después de configurar su ordenador notebook TravelMate, como se ilustra en el póster Para principiantes..., tome unos minutos para conocer mejor su nueva máquina.

Vista frontal

Español

#	Elemento	Descripción
1	Pantalla	Pantalla Liquid-Crystal Display (LCD) para la salida
		visual.
2	Teclas de acceso	Butones para incio de los programas usados con
	rápido	más frecuencia. Consulte “Teclas de acceso
		rápido” en la página 21 para más detalles.

Español

4		Conozca su ordenador
#	Elemento	Descripción
3	Indicadores de	Estos indicadores (Light-Emitting Diodes; LEDs) se
	estado	encienden o apagan para mostrar el estado de la
		ordenador y sus componentes.
4	Botón de	Enciende y apaga el ordenador.
	encendido
5	Teclado	Teclado de tamaño natural para introducir los
		datos.
6	Touchpad	Almohadilla sensible al toque que funciona como
		un ratón convencional.
7	Apoyo de mano	Area en la cual puede colocar sus manos para
		escribir con comodidad.
8	Botones de	Los botones izquierdo y derecho funcionan como
	operación y	los botones del ratón; la tecla de desplazamiento
	tecla de	en cuatro direcciones desplaza el contenido de
	desplazamiento	una ventana haci aarriba, abajo, izquierda y
	de cuatro	derecha.
	direcciones

5

Vista frontal

#	Elemento	Descripción
1	Altavoces	Los altavoces izquierdo y derecho emiten sonido
		estéreo.
2	Indicador de	Se ilumina de color verde cuando el equipo está
	encendido	encendido y se ilumina de color naranja cuando
		se encuentra en modo suspendido.
3	Indicador de	Se ilumina de color naranja cuando se está
	batería	cargando la batería y se ilumina de color verde
		cuando la batería está completamente cargada.
4	Comunicaciones	Se enciende para indicar el estado de las
	Bluetooth®	comunicaciones Bluetooth® (opcional).

5	Comunicación	Se enciende para indicar el estado de las
	inalámbrica	comunicaciones Wireless LAN (opcional).

6	Seguro	Bloquea y libera la tapa.

Español

6	Conozca su ordenador

Vista izquierda

Español

#	Elemento									Descripción
1	Bloqueo seguridad									Se conecta a un candado de seguridad
										compatible con Kensington para el
										ordenador.
2	Dos puertos USB 2.0									Se conecta a dispositivos Universal Serial
										Bus (USB) 2.0 (por ejemplo: ratón USB y
										cámara USB).
3	Ranuras de la tarjeta PC									Admite una tarjeta PC CardBus de tipo II.

4	Botones de expulsión	Expulsa la(s) tarjeta(s) PC desde las
		ranuras.
5	Unidad óptica	Unidad óptica interna; acepta CDs o
		DVDs en función del tipo de la unidad
		óptica.
6	LED indicador	Se enciende cuando la unidad óptica
		está activa.
7	Botón de expulsión	Expulsa la bandeja de la unidad ptica
		desde la unidad.
8	Agujero de expulsión de	Expulsa la bandeja de la unidad cuando
	emergencia	la ordenador está apagada. Para más
		información vaya a la página 24.

7

Vista derecha

#	Elemento					Descripción
1	Toma Entrada de línea/					Acepta dispositivos de entrada de línea de
	entrada de micrófono					audio (por ejemplo: reproductor CD y
						walkman estéreo).
2	Altavoz/Salida de línea/					Se conecta a los dispositivos de salida de
	clavija para auriculares					línea de sonido (por ejemplo: altavoces y
						auriculares).
3	Puerto de infrarrojos					Interfaces con dispositivos infrarrojos (por
						ejemplo, impresora de infrarrojos y el
						equipo preparado para infrarrojos).
4	Ranuras de ventilación					Permite que el equipo permanezca a buena
						temperatura, incluso después de un uso
						prolongado.

5Dos puertos USB 2.0 Se conecte a dispositivos Universal Serial

Bus (USB) 2.0 (por ejemplo: ratón USB, cámara USB).

Español

8	Conozca su ordenador

Vista trasera

Español

#

Elemento

Descripción

1

Conector de entrada

Conecta el adaptador de CA.

de CC

2

Ranuras de

No permite que el ordenador se caliente aún

ventilación

después de uso prolongado.

3

Puerto para monitor

Conecta un dispositivo de pantalla (por

ejemplo, un VGA monitor externo, un

projector LCD).

4

Conector del módem

Conecta una línea telefónica.

5

Conector de la red

Conecta a una red LAN Ethernet.

9

Vista inferior

Español

#	Elemento	Descripción
1	Compartimiento del	Acomoda el paquete de batería.
	paquete de batería
2	Tranca del paquete de	Tranca o destranca el paquete de baterías.
	baterías
3	Bahía para disco duro	Alberga el disco duro del equipo.
4	Ventiladores de	Ayuda a mantener refrigerado el
	refrigeración	ordenador.
		Nota: No cubra ni obstruya la aperturaof
		the fans.
5	Compartimiento de la	Aloja la memoria principal del ordenador.
	memoria

10 Conozca su ordenador

Características

Desempeño

• Procesador Intel® Pentium® 4 a 2.8/3.0/3.2/3.4/3.6 GHz o Intel® Celeron® procesador 2.6 GHz o más rápido o Intel® Celeron® D procesador 330/335/340/345 o Mobile Intel® Pentium® 4 Procesador 518 (2.80GHz) o más rápido

		• Conjunto de chips IGP ATI MOBILITY™ RADEON™ 9000
		• 256/512 MB de SDRAM DDR333, expansible hasta 2048 MB con
	Español
		módulos soDIMM dobles
		• Disco duro Enhanced-IDE con 30 GB de capacidad y superior
		• Sistema administrador de energía con Advanced Configuration
		Power Interface (ACPI)

Pantalla

•El panel LCD TFT ofrece una amplia área de visualización para máxima eficiencia y facilidad de uso.

-15.0”, resolución XGA (1024x768)

-15.4”, resolución WXGA (1280x800)

•Capacidades de 3D

•Soporte simultáneo a pantallas LCD y CRT

•El recurso “Automatic LCD dim” decide automáticamente la mejor configuración para su pantalla y ahorra energía

•Soporte DualView™

Multimedia

•Unidad óptica integradsa de alta velocidad: DVD/CD-RW Combo, DVD-Dual o DVD-Super Multi

•Compatible con MS DirectSound

•Altavoces dobles integrados

11

Conectividad

•Conexión Fast Ethernet integrada de 10/100 Mbps

•Módem de fax / datos incorporado, de 56 Kbps

•Cuatro puertos de Bus Serie Universal (USB) 2.0

•Comunicación inalámbrica rápida de infrarrojos (opción de fábrica)

•Wireless LAN IEEE 802.11b/g (opcional de fábrica)

•Bluetooth® (opcional de fábrica)

Diseño ergonómico

• Diseño robusto y extremamente portátil	Español
• Aspecto con mucho estilo
• Teclado tamaño original con 4 teclas de acceso rápido
programables
• Confortable área para apoyo de las manos con el touchpad bien
ubicado

Expansión

•Una ranuras para tarjeta PC dos ranura CardBus del Tipo II

•Módulos de memoria actualizables

12	Conozca su ordenador

Indicadores

Su ordenador proporciona una gama de siete indicadores ubicados abajo de la pantalla de visualzación, que muestran el estado del

ordenador y de sus componentes.

Español

#	Icono			Función	Descripción
1				Bloque	Se ilumina cuando se activa el Bloque
				Mayúsculas	Mayúsculas.
2				Bloque Númerico	Se ilumina cuando se activa el Bloque
					Numérico.
3				Actividad de	Se enciende cuando llas disco duro o
				medios	óptica están actica.

Además, existen dos indicadores situados en el panel frontal. Incluso con la cubierta cerrada, todavía pueden verse el estado o las funciones.

#	Icono	Función	Descripción
4		Encendido	Se ilumina de color verde cuando el
			equipo está encendido y se ilumina de
			color naranja cuando se encuentra en
			modo suspendido.
5		Carga de pilas	Se ilumina de color naranja cuando se
			está cargando la batería y de color verde
			cuando la batería está completamente
			cargada.

13

Teclado

El teclado tiene teclas de tamaño estándar con teclado numérico incrustado, teclas de cursor separadas, dos teclas Windows y doce teclas de función.

Bloque de teclas

El teclado tiene tres teclas de bloque que puede activar o desactivar.

Español

Tecla de Bloque	Descripción
Bloque Mayúsculas	Si se activa esta función, todos los carácteres
	alfabéticos se escriben en mayúsculas.
Bloque Numérico	Si se activa esta función, el teclado incrustado se
(Fn-F11)	convertirá en modo numérico. Las teclas funcionan
	como las de una calculadora (con sus operadores
	aritméticos +, -, *, y /). Utilice este modo si debe
	introducir una gran cantidad de números.
Bloque	Si se activa esta función, la pantalla se mueve una
Desplazamiento	línea hacia arriba o hacia abajo al presionar las teclas
(Fn-F12)	de dirección arriba y abajo. Esta función no funciona
	con algunas aplicaciones.

14	Conozca su ordenador

Teclado numérico incrustado

Las funciones del teclado numérico incrustado son idénticas a las de un teclado numérico de computadora de escritorio. Este teclado es indicado por pequeños caracteres impresos en la esquina superior derecha de las teclas. Para simplificar la leyenda del teclado, en las teclas no se han impreso los símbolos de control de cursor.

Español

	Acceso Deseado	Bloque Numérico	Bloque Numérico
		Encendido	Apagado
	Teclas numéricas del	Escriba los números de
	teclado numérico	forma normal.
	incrustado
	Teclas de cursor del	Mantenga presionada	Mantenga presionada
	teclado numérico	la tecla Mayúsculas al	la tecla Fn al usar las
	incrustado	usar las teclas de	teclas de dirección.
		dirección.
	Teclas del teclado	Mantenga presionada	Escriba las letras de
	principal	la tecla Fn al escribir	forma normal.
		letras en el teclado
		incrustado.

15

Teclas de Windows

El teclado tiene dos teclas que realizan funciones específicas de Windows.

Español

Tecla	Descripción
Tecla de	Pulsada aisladamente esta tecla funciona como el botón Inicio
Windows	de Windows, es decir, abre el menú Inicio. También se puede
	usarla con otras teclas para proporcionar una variedad de
	funciones:
	+ Tab: Activa el botón siguiente de la barra de tareas.
	+ E: Abre la ventana Mi Computadora.
	+ F1: Abre la Ayuda y Soporte.
	+ F: Abre el cuadro de diálogo Buscar: Todos los Archivos.
	+ M: Minimiza todas las ventanas.
	Mayúsculas +		+ M: Deshace minimiza todas las ventanas de
	acción (	+ M).
	+ R: Abre el cuadro de diálogo Ejecutar.
Teclas de	Esta tecla tiene el mismo efecto como el hacer clic en el botón
Aplicación	derecho del ratón; abre el menú de contexto de la aplicación.

16	Conozca su ordenador

Teclas de acceso directo

La computadora utiliza accesos directos o combinaciones de teclas para acceder a los controles más usados tales como brillo de la pantalla, volumen y utilidad BIOS.

Para activar las teclas de accesos directos, presione y sostenga la tecla Fn y luego presione la siguiente tecla.

Español

Teclas Icono		Función	Descripción
Fn-F1		Ayuda de los accesos	Muestra una lista de los
		directos	accesos directos y sus
			funciones.
Fn-F2		Acer eSetting	Abre Acer eSetting en el Acer
			eManager establecido por la
			Acer Empowering Key.
			Consulte “Acer eManager” en
			la página 60.
Fn-F3		Administración de	Inicia las opciones de energía.
		energía
Fn-F4		Dormir	Pone a la computadora en el
			modo Dormir.
Fn-F5		Selector de pantalla	Selecciona la señal de salida
			para la pantalla de la
			computadora, el monitor
			externo (si está conectado) o
			ambos.

17

Teclas Icono	Función	Descripción
Fn-F6	Pantalla en blanco	Apaga la luz de fondo de la
		pantalla para ahorrar energía.
		Presione cualquier tecla para
		normalizarla.
Fn-F7	Panel tactilar	Enciende y apaga el panel
	activado/desactivado	tactilar interno.
Fn-F8	Altavoces activados/	Activa o desactiva los
	desactivados	altavoces.
Fn-↑	Aumentar volumen	Incrementa el volumen de los
		altavoces.
Fn-↓	Disminuir volumen	Disminuye el volumen del
		altavoz.
Fn-→	Aumentar brillo	Incrementa el brillo de la
		pantalla.
Fn-←	Disminuir brillo	Disminuye el brillo de la
		pantalla.
Alt	Dólar americano	Escribe la señal de dólar
Gr-$		americano.
Alt	Euro	Escribe el símbolo Euro.
Gr-
Euro

Español

18	Conozca su ordenador

Teclas especiales

Puede encontrar el símbolo de Euro y la señal de dólar americano en la parte superior central y/o la parte inferior derecha del teclado.

Español

El símbolo de Euro

1Abra un editor o procesador de textos.

2Pulse directamente el símbolo de Euro en la parte inferior derecha del teclado o sostenga la tecla Alt Gr y pulse el símbolo de Euro en la parte superior central del teclado.

La señal de dólar americano

1Abra un editor o procesador de textos.

2Pulse directamente la señal de dólar en la parte inferior derecha del teclado o sostenga la tecla Alt Gr y pulse la señal de dólar en la parte superior central del teclado.

Nota: Esta función cambia con la versión del sistema operativo.

19

Touchpad

El touchpad (almohadilla de toque) integrado es un dispositivo señalador compatible con PS/2, que siente el movimiento en su superficie. El cursor reacciona a los movimientos de sus dedos sobre el touchpad. Además, los dos botones funcionan como un ratón, mientras que la tecla de desplazamiento se desplaza fácilmente en cuatro direcciones en los documentos y páginas web.

El touchpad está ubicado en el centro del apoyo de mano y ofrece el máximo confort y eficiencia.

Español

Fundamentos del touchpad

Use el touchpad como sigue:

•Deslice el dedo sobre la superficie del touchpad para controlar el movimiento del cursor, golpeándolo ligeramente para ejecutar una función de selección.

•Pulse los botones izquierdo (1) y derecho (3) para seleccionar y ejecutar las funciones, como en un ratón convencional.

•Use la tecla de desplazamiento (2) para desplazarse a través de los documentos y páginas web. Pulse la parte superior de la tecla para desplazar el contenido hacia arriba, la parte inferior para desplazarlo hacia abajo, la parte izquierda para desplazarlo hacia la izquierda y la parte derecha para desplazarlo hacia la derecha.

Español

20	Conozca su ordenador

				Tecla de
	Función	Botón	Botón	desplazamiento	Toque
		Izquierdo	Derecho	de cuatro
				direcciones
	Ejecutar	Pulsar dos			Pulsar dos veces
		veces			rápidamente.
		rápidamente.
	Seleccionar	Pulsar una			Pulsar una vez.
		vez.
	Arrastrar	Pulsar y			Pulsar dos veces
		sostener			rápidamente.
		Después,			En el segundo
		deslizar el			toque, deslizar
		dedo a través			el dedo a través
		del touchpad			del touchpad
		para arrastrar			para arrastrar
		el cursor			el cursor sobre
		sobre la			la selección.
		selección.
	Acceder al		Pulsar
	menú de		una vez.
	contenido
	Ascenso y			Haga clic y
	descenso			mantenga
	en pantalla			presionada la
				tecla de cuatro
				direcciones.

Nota: Mantenga limpios y secos los dedos y la superficie del touchpad. El touchpad es sensible a los movimientos de los dedos: cuanto más ligero sea su toque mejor será la respuesta. Golpes bruscos no aumentarán la rapidez del touchpad.
