TVAC80010A

D Bedienungsanleitung F Manuel utilisateur

Gebruikershandleiding

I Istruzioni per l'uso

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren

Produkten finden Sie auf der Internetseite

www.abus.com/plug-and-play

Version 04/2013

Deutsch

Français

Nederlands

Italiano

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

Les recommandations contenues dans cette notice d'utilisation sont importantes pour la mise en service et l'utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment. Le sommaire disponible en page 21 fournit un aperçu du contenu avec le n° des pages correspondantes.

Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening. Houd hier rekening mee, ook als u dit product aan derden doorgeeft. Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met vermelding van de betreffende paginanummers op pagina 37.

Le presenti istruzioni per l'uso contengono note importanti sulla messa in funzione e sull’utilizzo. Vanno osservate anche in caso di cessione del prodotto a terzi. La preghiamo pertanto di conservare le presenti istruzioni per l'uso in vista di una consultazione futura. Un elenco dei contenuti con l'indicazione delle pagine corrispondenti è riportato nell'indice a pagina 53.

TVAC80010A

Bedienungsanleitung

Version 04/2013

Originalbedienungsanleitung in deutscher Sprache.

Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen

unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Warnhinweis im Sinne des § 201 StGB:

Wer unbefugt das nichtöffentlich gesprochene Wort eines anderen auf einen Tonträger aufnimmt oder eine so hergestellte Aufnahme gebraucht oder einem Dritten zugänglich macht kann mit Freiheitsstrafe oder Geldstrafe bestraft werden!

Ebenso kann bestraft werden, wer unbefugt das nicht zu seiner Kenntnis bestimmte nichtöffentlich gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das nach aufgenommene oder abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen Inhalt nach öffentlich mitteilt.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter der auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Deutsch

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Symbolerklärung

Wichtige Sicherheitshinweise

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.

2. Aufstellungsort

 Dieses Gerät ist sowohl für den Außenbereich und für den Innenbereich vorgesehen.  Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.  Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des

Gerätes fallen kann.

 Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.  Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder

unter direkter Sonneneinstrahlung.

 Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen

Umgebungstemperaturbereich -5° bis +55°C.

3. Hinweise zum Umgang mit Batterien

 Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien

in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen!

 Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden

(Explosionsgefahr!).

 Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an

keinem Ort mit sehr hoher Temperatur aufbewahrt werden.

 Die Batterie darf nicht mit Wasser in Berührung kommen.  Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden.  Die Batteriekontakte dürfen nicht kurzgeschlossen werden.  Wechseln Sie schwächer werdende Batterien rechtzeitig aus.  Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.  Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen

verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.

Deutsch

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten! Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

 Temperaturen außerhalb des zulässigen Bereichs  Direkte Sonneneinstrahlung  Staub oder brennbare Gase, Dämpfe oder Lösungsmittel  Starke Vibrationen  Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern  Die Kamera darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Bildaufnehmers

Sensors führen

 Die Zeitraffer- / Bewegungsgesteuerte Außenkamera darf nicht auf unbeständigen Flächen installiert

werden

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung ......................................................................................................... 6

2. Lieferumfang .............................................................................................................................................. 6

3. Merkmale und Funktionen......................................................................................................................... 6

4. Hinweise und FAQs ................................................................................................................................... 6

5. Gerätebeschreibung .................................................................................................................................. 7

6. Installation der Kamera ............................................................................................................................. 8

7. Bedienung ................................................................................................................................................. 10

8. Einstellungen ............................................................................................................................................ 13

9. Wartung und Reinigung .......................................................................................................................... 14

9.1 Wartung ................................................................................................................................................ 14

9.2 Reinigung ............................................................................................................................................. 14

10. Entsorgung ............................................................................................................................................... 14

11. Tipps zur Fehlerbehebung ...................................................................................................................... 15

12. Technische Daten .................................................................................................................................... 15

Deutsch

Zeitraffer- / bewegungsgesteuerte

Außenkamera

Kamerahalterung inkl.

Montagematerial

Befestigungsmutter

Gelenkhülse

Gelenkschraube

4 x 1,5 V Batterien

1. Bestimmungsgemäße Verwendung

Die Zeitraffer- / bewegungsgesteuerte Außenkamera hat zwei Funktionen in einem Gerät. Sie kann als Zeitrafferkamera oder zur bewegungsgesteuerten Aufnahme im Innen- oder Außenbereich genutzt werden. Die wetterfeste Zeitrafferkamera ist ideal für Langzeitbeobachtungen. Sie speichert in einem von Ihnen bestimmten Intervall von 1,5 Sekunden bis 24 Stunden jeweils ein Bild auf einer micro SD-Karte. Diese Bilder werden gleich als AVI-Film abgespeichert, den Sie hinterher bequem auf Ihrem PC abspielen können. Ist die Funktion Bewegungserkennung aktiviert, startet die Aufzeichnung auf micro SD-Karte sobald der PIR Sensor der Kamera eine Bewegung detektiert. Die Aufnahme kann anschließend bequem am PC angesehen werden.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

3. Merkmale und Funktionen

 Zwei Funktionen in einem Gerät: Zeitrafferkamera und bewegungsgesteuerte Außenkamera  Zeitrafferkamera mit Intervall-Aufzeichnungen: ideal für Langzeitbeobachtungen  Bewegungsgesteuerte Aufnahme: Intelligente Bewegungserkennung, dank integriertem PIR Sensor  Integrierter 2,4‘‘ LCD Monitor  Videos werden auf micro SD-Karte (nicht im Lieferumfang erhalten) gespeichert  AVI Videoformat für einfache Wiedergabe am PC  Drahtlose und unkomplizierte Installation dank Batteriebetrieb (4 x AA Batterien inkl.)  Wetterfestes Gehäuse (Schutzklasse IP65)

4. Hinweise und FAQs

Wichtige Hinweise zu diesem Produkt und weiteren Produkten finden Sie auf unserer Internetseite

www.abus.com/plug-and-play. Informationen für die Fehlerbehebung finden Sie unter Punkt 11 dieser

Anleitung.

Deutsch

Menu / Set

Menu: Aufrufen des Menüs Set: Einstellungen ändern / bestätigen

/ OK

Power: Kamera einschalten OK: Einstellungen speichern

micro SD-Karten Slot

Für micro SD-Karten bis max. 32 GB. Das Gerät verfügt über keinen internen Speicher. Zum Speichern der Aufnahme ist deshalb eine micro SD-Karte erforderlich.



Wechsel zwischen den Menüpunkten



Wechsel zwischen den Menüpunkten

Schalter für Bewegungsgesteuerte Aufnahme oder Zeitrafferaufnahme

Links (PIR ON): Bewegungsgesteuerte Aufnahme Rechts (PIR OFF): Zeitrafferaufnahme

1/4‘‘ Gewinde

Befestigung für Kamerahalterung

1/4‘‘ Gewinde

Befestigung für Kamerahalterung

Monitor

2,4‘‘ LCD-Bildschirm

Batteriefach

4 x 1,5 AA Batterien

Mikrofon

Zur Tonaufnahme

Bildaufnehmer

¼‘‘ CMOS Sensor

LED

An: Aufzeichnung Aus: keine Aufzeichnung

PIR Sensor

Zur Bewegungserkennung

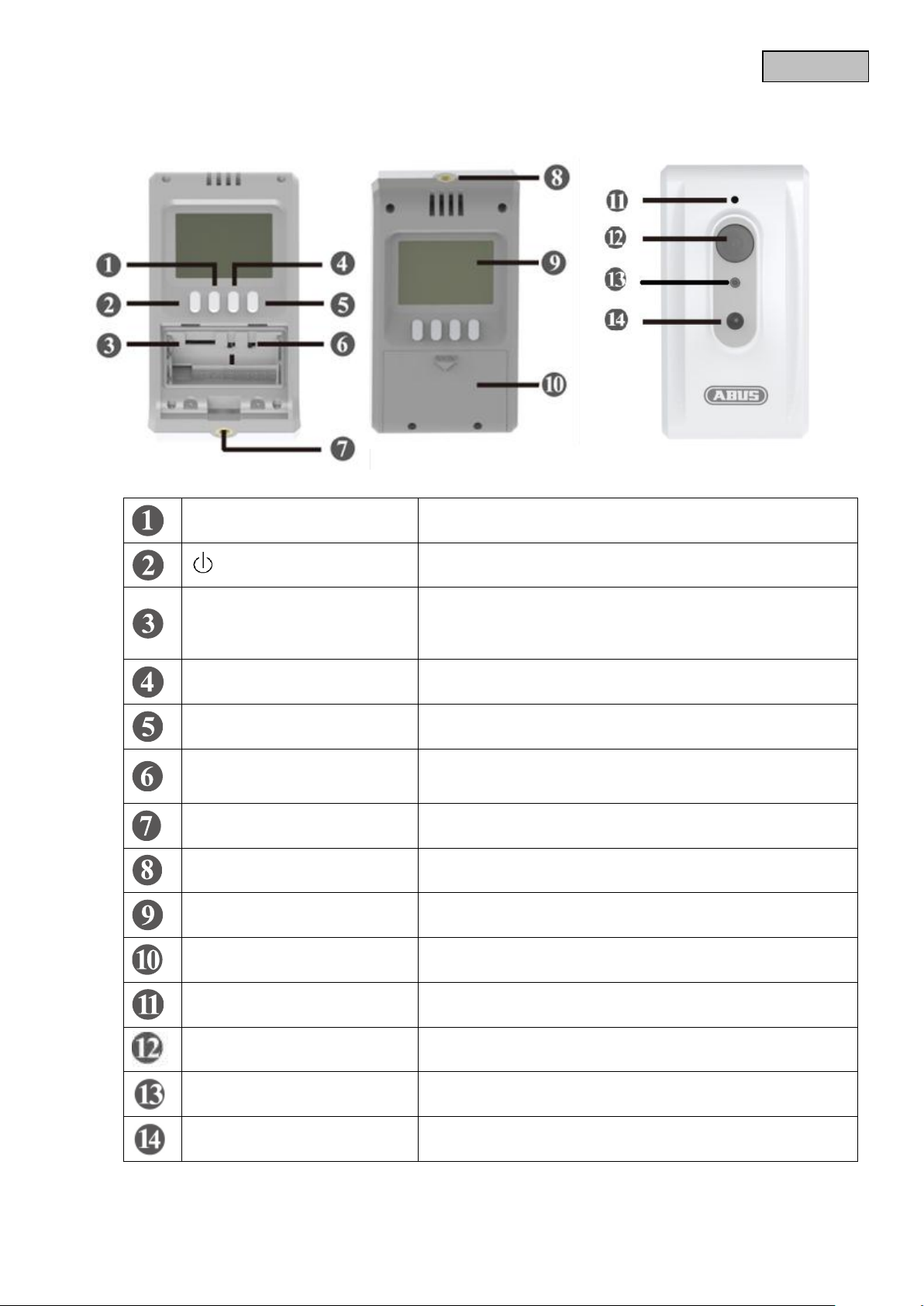

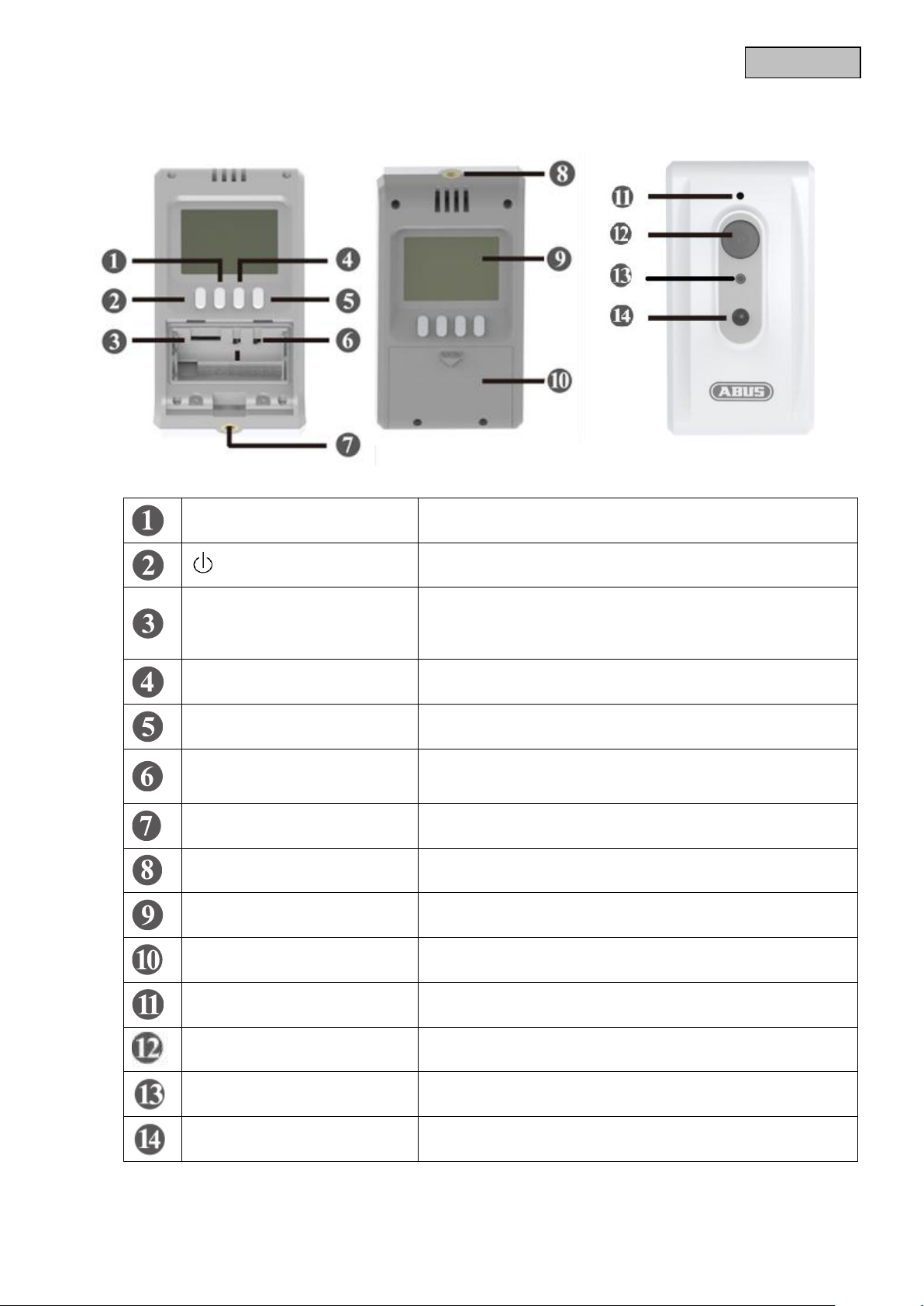

5. Gerätebeschreibung

Deutsch

Um das Batteriefach zu öffnen, verwenden Sie einen Schraubendreher.

Setzen Sie eine micro SD Karte ein (max. 32GB, nicht im Lieferumfang enthalten). Durch Betätigung des rechten Schalters (siehe bitte Gerätebeschreibung, Nr.6) können Sie zwischen Zeitraffer- und bewegungsgesteuerter Aufzeichnung auswählen.

Setzen Sie die vier 1,5V AA Batterien ein. Achten Sie hierbei bitte auf die richtige Polung.

Verschließen Sie das Batteriefach wieder mit Hilfe eines Schraubendrehers.

Setzen Sie die Gelenkhülse auf die Gelenkschraube.

Verschrauben Sie nun beide Teile mit der Befestigungsmutter.

Drehen Sie hierzu die Befestigungsmutter im Uhrzeigersinn.

Um die Kamera an einer Wand oder Decke zu befestigen, verwenden Sie die Halterung zunächst als Bohrschablone. Bohren Sie die Löcher und verwenden Sie die mitgelieferten Dübel und Schrauben um die Halterung zu fixieren.

Schrauben Sie nun die Halterung auf die Befestigungsplatte.

6. Installation der Kamera

Deutsch

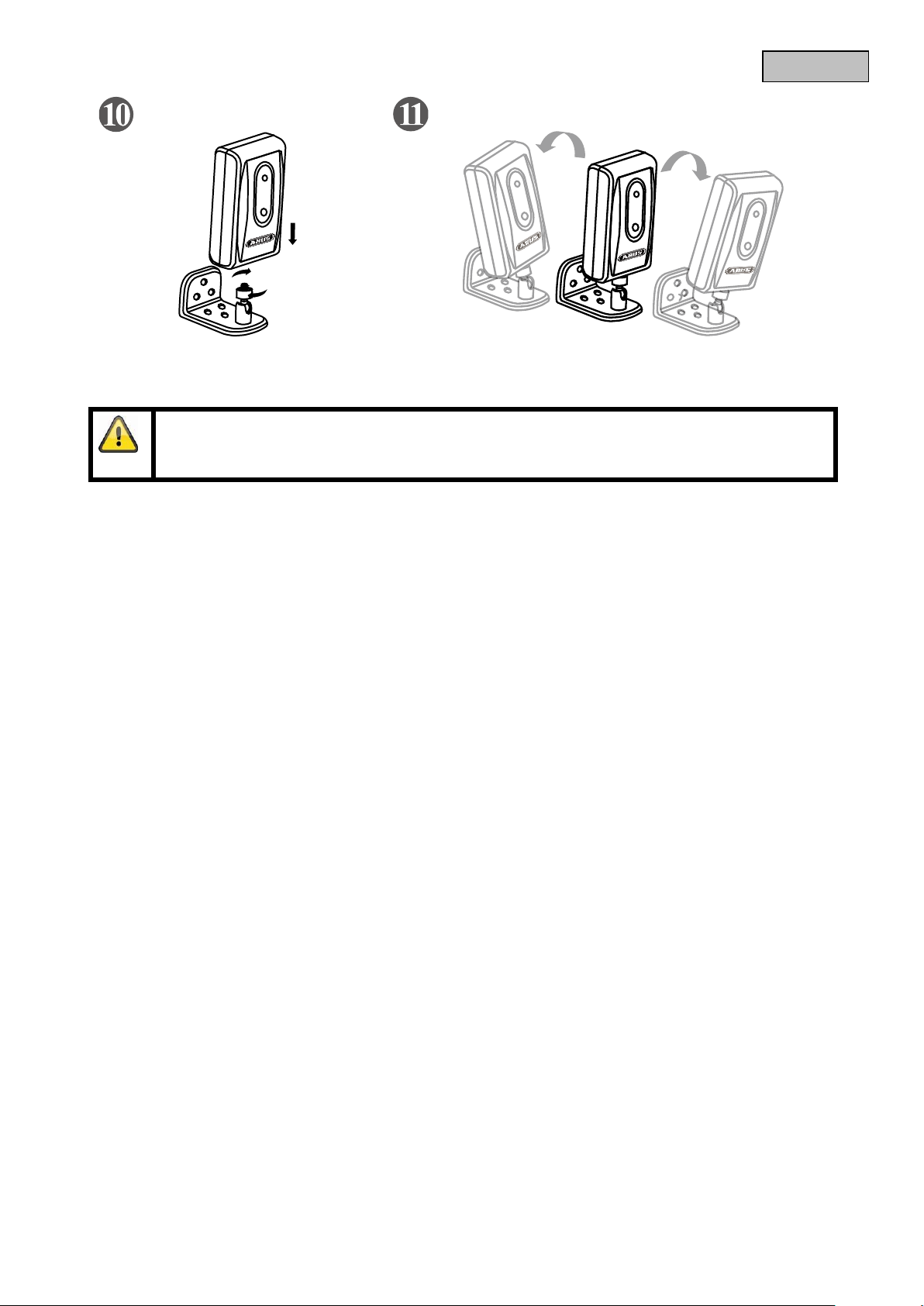

Schrauben Sie im Anschluss die Kamera auf die Halterung.

Bringen Sie nun die Kamera in die gewünschte Position und ziehen Sie das Gewinde fest.

Bitte beachten Sie:

Montieren Sie die Kamera nur so, dass das ABUS Logo lesbar ist und nicht auf dem Kopf steht. Bei falscher Montage sind die Aufzeichnungen horizontal gespiegelt!

Deutsch

Bewegungsgesteuerte Aufnahme / Zeitrafferaufnahme wählen

Wählen Sie zuerst den gewünschten Modus, indem Sie den Schalter im Batteriefach in die richtige Position bringen. Links (PIR ON): Bewegungsgesteuerte Aufnahme Rechts (PIR OFF): Zeitrafferaufnahme

Gerät einschalten / Menü aufrufen

Drücken Sie die Power Taste für drei Sekunden und lassen Sie diese los. Im Anschluss erhalten Sie das Livebild. Drücken Sie die Menu/Set Taste um das Menü aufzurufen.

Datum & Uhrzeit einstellen

Stellen Sie bei der ersten Inbetriebnahme des Gerätes die Uhrzeit ein: Drücken Sie hierfür die Menütaste um das Untermenü aufzurufen. Mit den Pfeiltasten können Sie die Zahlen ändern. Verwenden Sie die Power /OK Taste um zu der nächsten Eingabe zu wechseln. Nach erfolgreicher Einstellung kehren Sie mit der Menu/Set Taste wieder ins Hauptmenü zurück.

Menüführung

Verwenden Sie die ▼▲Tasten um zwischen den Menüpunkten zu navigieren. Drücken Sie erneut die Menu/Set Taste um die Einstellungen zu ändern. Mit den Pfeiltasten können Sie die Werte verändern. Um den eingestellten Wert zu Speichern drücken Sie die Power/OK Taste. Mit der Menu/Set Taste gelangen Sie zurück ins Hauptmenü. Nach Verlassen des Menüs, werden Ihnen die Einstellungen nochmal anzeigt, anschließend schaltet sich der Bildschirm ab, die Kamera kehrt in den normalen Betriebsmodus zurück und nimmt wieder auf.

Aufnahme stoppen

Um eine Aufnahme zu stoppen, drücken Sie die Power /OK Taste für 5 Sekunden.

Im Zeitraffermodus erhalten Sie im Anschluss folgende Meldung: „Complete Power Off“. Die Kamera ist nun ausgeschaltet.

Im bewegungsgesteuerten Aufnahmemodus erhalten Sie folgende Meldung: „Complete power off. Please turn off PIR switch“. Stellen Sie den Schalter (6) auf Zeitrafferfunktion um das Gerät komplett auszuschalten. Somit ist das Gerät abgeschaltet und Sie können die Batterien und micro SDKarte entnehmen.

Aufnahmen wiedergeben

Um die Aufnahmen anzusehen, entnehmen Sie bitte die micro SD-Karte und verwenden Sie ein geeignetes Kartenlesegerät um diese am PC wiederzugeben.

Für Aufzeichnungen im Zeitraffermodus wird ein Ordner „TIMELAPSE“, für

bewegungsgesteuerte Aufzeichnungen wird ein Ordner mit dem Namen „DCIM auf der micro SD-Karte angelegt.“

Bitte beachten Sie:

Sobald Sie die Batterien eingelegt haben, startet das Gerät die Aufzeichnung.

Bitte beachten Sie:

Nach Verlassen des Menüs schaltet sich der LCD Bildschirm nach 10 Sekunden ab. Wenn im Livebild nach dem Einschalten keine Tasten betätigt werden, schaltet sich der Monitor nach 20 Sekunden wieder ab.

Bitte beachten Sie:

Um in das Menü zu gelangen, darf die LED nicht rot leuchten.

7. Bedienung

Um das Gerät zu bedienen, gehen Sie bitte wie folgt vor:

Deutsch

Set Time

2012/12/01 12:02:15

Timelapse Interval

1,5 sec

AVI Frame Rate

30 FPS

Motion Record Life

30 sec

Video Resolution

1280 x 720

2012/ 12/ 01 12: 02: 15

Band Filter

60 Hz

Firmware Version

S1 T0.12

Reset Setting

Exit

60 Hz

Deutsch

Set Time

Einstellen von Datum und Uhrzeit.

Timelapse Interval

Festlegen des Zeitraffer-Intervalls.

Sie können zwischen folgenden Werten wählen:

1,5 Sekunden

5 Sekunden

10 Sekunden

30 Sekunden

1 Minute

5 Minuten

10 Minuten

30 Minuten

1 Stunde

5 Stunden

10 Stunden

24 Stunden

AVI Frame Rate

Festlegen der Bildrate für die Videoaufzeichnung im AVI-Format.

Sie können zwischen folgenden Bildraten wählen: 1FPS, 10FPS, 30FPS

Motion Record Life

Festlegen der Aufzeichnungsdauer bei einer Bewegungserkennung.

Sie können zwischen 10 Bildern oder 30 Sekunden wählen. 10 Bilder = Es werden 10 Bilder (1Bild / Sekunde) aufgenommen und als AVI Datei abgespeichert. 30 Sekunden = Es wird ein 30-Sekündiges Video im AVI Format abgespeichert.

Video Resolution

Festlegen der Auflösung.

Hier können Sie zwischen folgenden Videoauflösungen auswählen: 1280 x 720 Pixel, 640 x 480 Pixel

Einstellungen

Hier werden die aktuellen Einstellungen des Menüpunkts angezeigt.

Band Filter

Festlegen der Netzfrequenz.

Hier können Sie die Anpassung an die Netzfrequenz in ihrem Land vornehmen, diese verhindert ein Flackern im Bild. Sie können zwischen folgenden Frequenzen wählen: 50Hz / 60Hz Standard-Wert Deutschland: 50 Hz

Firmware Version

Unter dem Menüpunkt “Firmware Version” sehen Sie die aktuelle

Software Version.

Reset Setting

Werkseinstellungen wiederherstellen.

Mit dieser Funktion können Sie die Kamera auf die Werkseinstellungen

zurücksetzen. Wählen Sie hierzu „Yes“, bestätigen Sie mit „OK“ und anschließend mit „Set“.

Exit

Nach Verlassen des Menüs kehrt die Kamera in den normalen Betriebsmodus zurück und nimmt wieder auf.

SD Full…

Speicherkapazität:

Sobald Ihre micro SD-Karte voll ist, erscheint alle 3 Sekunden der Hinweis

„SD Full…“ auf Ihrem Bildschirm. Ist keine SD Karte eingesetzt erscheint „No SD…“

Kontrollieren Sie bitte regelmäßig die Speicherkapazität der Karte!

No SD…

Low Battery…

Batterielaufzeit:

Sobald sich die Batterien leeren, erscheint der Hinweis „Low Battery…“

Kontrollieren Sie bitte regelmäßig die Batterien!

PIR recording (Picture / Video)

Aufzeichnungsmodus

Erscheint der Hinweis „PIR recording (Picture / Video)“ zeichnet die Kamera auf.

Begriffserklärung

Displayhinweise

Deutsch

Bitte beachten Sie:

Während einer bewegungsgesteuerten Aufzeichnung kann das Menü nicht aufgerufen werden! Nach Betätigung einer Taste erscheint die Meldung „PIR recording (Picture / Video)” auf Ihrem Display. Warten Sie bitte bis die Aufnahme beendet ist (max. 30 Sekunden, die LED darf nicht rot leuchten) um in das Menü zu gelangen.

Bitte beachten Sie: Die bewegungsgesteuerte Aufnahme reagiert sehr sensibel auf Bewegungen. Platzieren Sie die Kamera so, dass nicht unnötige Bewegungen detektiert werden.

Bitte beachten Sie: Eine Audioaufzeichnung erfolgt nur bei Bewegungserkennung im AVI-Format (30 Sek. Aufzeichnungsdauer).

TimeLapse Mode Enable

TimeLapse Interval: 1,5 sec AVI Frame Rate: 30 FPS Video Resolution: 1280 x 720 Band Filter: 60 Hz

PIR-Video Mode Enable

Motion Record Life: 30 sec Video Resolution: 1280 x 720 Band Filter: 60 Hz

8. Einstellungen

Nach erfolgreicher Einstellung der Zeitrafferfunktion erhalten Sie nach Verlassen des Menüs ein Live Bild und z.B. die folgende Meldung mit Ihren Einstellwerten:

Für die Einstellung der Bewegungserkennung wird nach erfolgreicher Einstellung z.B. folgender Bildschirm angezeigt:

Um Batterie zu sparen, schaltet sich der Bildschirm anschließend nach 10 Sekunden ab.

Deutsch

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses (Verfärbungen) beschädigt werden.

Wichtiger Hinweis zur Entsorgung des Geräts

Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Wichtiger Hinweis zur Entsorgung von Batterien

Batterien mit diesem Kennzeichen enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber. Verbrauchte Batterien dürfen nach der Batterieverordnung dennoch nicht mehr in den Hausmüll entsorgt werden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu. Eine zusätzliche Kennzeichnung mit den chemischen Symbolen für Hg, Cd oder Pb bedeutet, dass die Batterie Quecksilber, Cadmium oder Blei in Mengen enthält, die die Grenzwerte der EUDirektive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden.

Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie zu überprüfende oder zu wartende Bestandteile im Inneren des Produkts. Öffnen Sie es niemals.

9. Wartung und Reinigung

9.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Produkt außer Betrieb

zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

 das Gerät sichtbare Beschädigungen aufweist,  das Gerät nicht mehr funktioniert

9.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen Tuch. Bei stärkeren Verschmutzungen kann das Tuch mit lauwarmem Wasser angefeuchtet werden.

10. Entsorgung

Deutsch

Nr.

Fragen

Antworten

Kann ich die Kamera temporär ausschalten?

Nein, sobald Sie die Batterien eingelegt haben, startet das Gerät die Aufzeichnung.

Ist die Kamera wind- und wetterfest?

Ja, die Kamera hat die Schutzart IP65 und ist sowohl für den Innen- als auch für den Außenbereich gedacht.

Bei welcher Helligkeit ensteht ein optimales Bild?

Ab 10 Lux haben Sie ideale Lichtverhältnisse für ein optimales Bild.

Hat die Kamera eine Nachtsichtfunktion?

Da es sich bei dieser Kamera um ein batteriebetriebenes Gerät handelt, wurde keine Nachtsichtfunktion integriert. Für optimale Aufnahmen sind gute Lichtverhältnisse bzw. bei Nacht eine ausreichende Beleuchtung Voraussetzung.

Was können die Ursachen dafür sein, dass das Gerät nicht aufzeichnet?

Sollte Ihr Gerät nicht aufzeichnen, prüfen Sie bitte folgende Punkte:

1. Haben Sie eine micro SD Karte eingelegt?

2. Ist die micro SD-Karte gesperrt? (Lock/Unlock?)

3. Haben Sie die micor SD-Karte formatiert? Diese muss vor dem ersten Gebrauch formatiert werden.

Typennummer

TVAC80010A

Monitor

2,4‘‘ LCD Monitor

Bild Auflösung

640 x 480 / 1280 x 720

Video Auflösung

640 x 480 @ 30fps / 1280 x 720 @ 30fps

Sensor

2 Megapixel CMOS

PIR-Reichweite

Max. 3m

Videoformat

MJPEG

Speichermedium

microSD Karte, max. 32 GB (nicht im Lieferumfang enthalten)

Audio

Ja, bei Bewegungserkennung

Spannungsversorgung

4 x AA Batterien*

Schutzart IP

IP65

Abmessungen

80 x 48 x 150 mm

Gewicht

350 g inkl. Batterien

Max. Betriebstemperatur

-5°C bis +55°C

11. Tipps zur Fehlerbehebung

12. Technische Daten

* Es werden Lithium Batterien empfohlen, wenn die Umgebungstemperatur unter 10°C fällt.

Deutsch

Zeitintervall

Bildaufnahmen

Batterie Lebensdauer

1,5 Sekunden

43200

14 Stunden

5 Sekunden

12960

14 Stunden

10 Sekunden

8640

24 Stunden

30 Sekunden

4320

2 Tage

1 Minute

2880

3 Tage

5 Minuten

1152

4 Tage

10 Minuten

1152

8 Tage

30 Minuten

768

16 Tage

1 Stunde

768

32 Tage

5 Stunden

312

65 Tage

10 Stunden

312

130 Tage

24 Stunden

270

270 Tage

Aufzeichnungsdauer

PIR // 640 x 480 //

30 Sekunden

Aufzeichnungsdauer

PIR // 1280 x 720 //

30 Sekunden

Bildaufnahmen

Zeitrafferkamera //

640 x 480

Bildaufnahmen

Zeitrafferkamera //

1280 x 720

1GB

51 Minuten

17 Minuten

13.185

4.395

2GB

102 Minuten

34 Minuten

26.370

8.790

8GB

408 Minuten

136 Minuten

105.480

35.160

16GB

816 Minuten

272 Minuten

210.960

70.320

32GB

1.632 Minuten

544 Minuten

421.920

140.640

Batterie-Lebensdauer

Speicherkapazität

TVAC80010A

Manuel utilisateur

Version 04/2013

Traduction française du manuel utilisateur (original en allemand).

À conserver pour utilisation ultérieure.

Français

Introduction

Chère cliente, cher client, Nous vous remercions de l’achat de ce produit. Cet appareil est conforme aux directives européennes en vigueur. La déclaration de conformité est disponible

auprès de :

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

Allemagne

Afin de maintenir cet état et d’assurer une exploitation sans danger, vous devez absolument respecter ce

manuel de commande ! Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions

de commande et de sécurité !

En cas de questions, consultez votre installateur ou partenaire spécialiste !

Avertissements

Toute personne qui enregistre sur support audio les paroles d’autrui prononcées de manière non publique sans son consentement, fait usage d’un tel enregistrement ou le met à la disposition de tiers est passible d’une amende ou d’une peine d’emprisonnement ! De même, est puni des mêmes peines le fait d’enregistrer avec un dictaphone les paroles d’autrui prononcées de manière non publique et sans le consentement de cette personne, ou de rendre publiques ces paroles prononcées d’autrui enregistrées, que ce soit dans leur totalité, partiellement ou d’en rendre le contenu.

Non-responsabilité

Ce mode d’emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l’adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n’est pas responsable d’erreurs techniques et typographiques et se réserve du droit d’effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n’est pas responsable de dommages directs et indirects, liés à l’équipement, la performance et l’usage de ce produit. Aucune garantie n’est accordée pour le contenu de ce document.

Français

Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une

décharge électrique.

Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce

manuel à laquelle il faut penser.

Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

La garantie ne couvre pas les dommages causés par le non-respect de ce mode d’emploi. ABUS n’est pas tenu de vous indemniser de vos pertes indirectes !

ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité. La garantie ne couvre pas de tels cas.

Explication des symboles

Conseils de sécurité importants

Cet appareil a été fabriqué en conformité avec les normes de sécurité internationales. Veuillez lire attentivement ces conseils de sécurité.

Consignes de sécurité

1. Nettoyage

Nettoyez l’appareil uniquement avec un chiffon humide et sans nettoyant caustique.

2. Lieu d‘installation

 Cet appareil est prévu aussi bien pour l‘extérieur, dans une zone abritée, que pour l‘intérieur.  En cas de chute, même de faible hauteur, le produit risque d‘être endommagé.  Installez le produit de manière à ce que le capteur d‘images de l‘appareil ne soit pas directement

exposé aux rayons du soleil.

 Veuillez respecter les instructions d’installation fournies dans la notice d’utilisation, voir chapitre

correspondant.

 Veillez à ne pas placer l’appareil à proximité de radiateurs, de fours, et autres sources de chaleur et

ne pas l’exposer directement aux rayons du soleil.

 Utilisez l’appareil uniquement en des endroits dont les egrader sont dans la plage des egrader

ambiantes autorisées, de -5° à +55 °C.

3. Remarques sur l‘utilisation de batteries

 Veillez à tenir les piles hors de portée des enfants. Les enfants risquent de mettre les batteries à la

bouche et de les avaler. Cela comporte un egrad de grave atteinte à la santé. Consultez immédiatement un médecin si cette situation se produit.

 Les batteries normales ne doivent être ni chargées, ni chauffées, ni jetées dans un feu nu (risque

d‘explosion),

 La batterie ne doit être ni directement exposée à une source de chaleur ou un rayonnement solaire ni

egrader dans un lieu à très haute egrader .

 La pile ne doit pas entrer en contact avec l’eau.  La batterie ne doit pas être démontée, elle ne doit pas être percée et ne doit pas être endommagée.  Les contacts des batteries ne doivent pas être court-circuités.  Remplacez les piles au bon moment lorsque vous constatez qu‘elles sont en voie de déchargement.  Remplacez toutes les piles en même temps et veillez à ce qu‘elles soient de même type.  Les batteries qui fuient ou sont endommagées egrad de provoquer des inflammations cutanées lors

d’un contact avec la peau. Utilisez des gants de protection appropriés dans un tel cas. Nettoyez le logement des piles avec un tissu sec.

Français

Si l’emballage d’origine est endommagé, examinez tout d’abord l’appareil. Si ce dernier présente des dommages, veuillez le renvoyer avec son emballage et informer le service de livraison.

Avertissements

Avant la première mise en service, toutes les consignes de sécurité et d’utilisation doivent être lues et respectées !

Évitez d’utiliser le produit dans les conditions ambiantes suivantes :

 températures en dehors de la plage autorisée  exposition directe aux rayons du soleil  poussières et gaz, vapeurs ou solvants inflammables  vibrations fortes  champs magnétiques importants, comme à proximité des machines ou haut-parleurs  la egrad ne doit pas être orientée vers le soleil, cela pourrait détruire le capteur d’image  la egrad extérieure à détecteur de egrader / accéléré ne doit pas être installée sur des surfaces

instables

Déballage

Veuillez manipuler l‘appareil avec la plus grande précaution lorsque vous le retirez de l‘emballage.

Français

Contenu

1. Utilisation conforme ................................................................................................................................ 22

2. Contenu de la livraison ............................................................................................................................ 22

3. Caractéristiques et fonctions.................................................................................................................. 22

4. Remarques et FAQs ................................................................................................................................. 22

5. Description de l‘appareil ......................................................................................................................... 23

6. Installation de la caméra ......................................................................................................................... 24

7. Utilisation .................................................................................................................................................. 26

8. Réglages ................................................................................................................................................... 29

9. Entretien et nettoyage ............................................................................................................................. 30

9.1 Entretien ............................................................................................................................................. 30

9.2 Nettoyage ........................................................................................................................................... 30

10. Élimination ................................................................................................................................................ 30

11. Conseils de dépannage ........................................................................................................................... 31

12. Caractéristiques techniques ................................................................................................................... 31

Français

Caméra extérieure à prise de vues

rapide / détecteur de mouvement

Support de egrad avec

matériel de montage

Écrou de fixation

Douille d‘articulation

Vis d‘articulation

4 piles 1,5 V

1. Utilisation conforme

La caméra extérieure à prise de vues rapide / détecteur de mouvement possède deux fonctions en un seul appareil. Elle peut servir de caméra à prise de vues rapide ou pour prises déclenchées par des mouvements, à l‘intérieur comme à l‘extérieur. La egrad à prise de vues rapide, présentant une grande résistance aux intempéries, est idéale pour des surveillances de longue durée. Elle enregistre une image à intervalle egrader par vous egr, allant de 1,5 seconde à 24 heures, sur une microcarte SD que vous pouvez ensuite lire confortablement sur votre ordinateur comme film AVI. La egrad est munie d’un détecteur de egrader PIR. Dès que le détecteur PIR de la egrad détecte un egrader thermique, l’enregistrement sur la microcarte SD commence. L’enregistrement peut être visionné facilement sur votre ordinateur.

Vous trouverez une description détaillée des fonctions au chapitre « 3. Caractéristiques et fonctions ».

2. Contenu de la livraison

3. Caractéristiques et fonctions

 Deux fonctions en un seul appareil : caméra à prise de vues rapide et caméra extérieure à détecteur

de mouvement

 egrad à prise de vues rapide avec enregistrement à intervalle : idéale pour les surveillances de

longue durée

 Détecteur de mouvement : détection de mouvement intelligente grâce au détecteur PIR intégré  écran LCD 2,4“ intégré au système  enregistrement des vidéos sur microcarte SD (non comprise dans la livraison)  format vidéo AVI pour visionner les images sur PC  fonctionnement sur piles (4 piles AA comprises dans la livraison) – pas de fil à poser, l’installation est

facile à egrader

 boîtier résistant aux intempéries (IP65)

4. Remarques et FAQs

Vous trouverez des remarques importantes et une FAQ concernant ce produit et d'autres produits sur notre site Internet www.abus.com/plug-and-play. Vous trouverez des informations concernant le dépannage au point 11 de la présente notice.

Français

Menu / Set (configuration)

Menu : appel du menu Set : modification / confirmation des réglages

/ OK

Power : mise en marche de la caméra OK : enregistrement des paramètres

Lecteur microcarte SD

pour max. 32 GB L'appareil ne dispose pas d'une mémoire interne. Par conséquent , une carte Micro SD est nécessaire pour l'enregistrement des prises de vues.



Aller d‘un menu à un autre



Aller d‘un menu à un autre

Commutateur pour détecteur de egrader / prise de vues rapide

A gauche (PIR ON) : egrader de egrader A droite (PIR OFF) : prise de vues rapide

Filetage ¼‘‘

fixation sur le support de caméra

Filetage ¼‘‘

fixation sur le support de caméra

Écran

Ecran LCD 2,4"

Compartiment batteries

4 piles AA 1,5

Microphone

pour enregistrement du son

Capteur d’images

CMOS ¼‘‘

LED

On : enregistrement Off : pas d’enregistrement

Détecteur PIR

pour détection des mouvements

5. Description de l‘appareil

Français

Utilisez un tournevis pour ouvrir le logement des piles.

Insérez une microcarte SD (max. 32 GB, non comprise dans la livraison). Vous pouvez choisir entre prise de vues rapide et enregistrement déclenché par détection de mouvement au moyen du commutateur se trouvant à droite. Veuillez consulter la description de l'appareil n° 6.

Placez 4 piles AA de 1,5 V. Veillez à ce que la polarité soit correcte.

Refermez le compartiment batteries à l’aide d’un tournevis.

Placez la douille d’articulation sur la vis d’articulation.

Vissez ces deux éléments à l‘écrou de fixation.

Pour ce faire, tournez le capuchon dans le sens des aiguilles d’une montre.

Pour fixer la caméra sur un mur ou au plafond, servez-vous du support comme gabarit de perçage. Percez les trous et utilisez les chevilles et vis comprises dans la livraison pour fixer le support.

Vissez à egrade le support sur la plaque de fixation.

6. Installation de la caméra

Français

Vissez endin la caméra sur le support.

Mettez la caméra dans la position souhaitée et serrez le filetage.

Remarque importante :

egrad la egrad de manière que le logo ABUS soit lisible et non pas à l’envers. En cas de montage incorrect, les enregistrements seront orientés à l‘horizontale !

Français

Sélectionner Enregistrement sur détection de mouvement ou Prise de vues rapide

Sélectionnez d'abord le mode souhaité en mettant le commutateur du logement des piles dans la position correspondante. A gauche (PIR ON) : Enregistrement sur détection de mouvement A droite (PIR OFF) : Prise de vues rapide

Mettre l‘appareil en marche / appeler le menu

Appuyez sur la touche Power pendant trois secondes et relâchez-la. Vous obtenez ensuite l'image en direct. Appuyez sur la egrad Menu/set pour appeler le menu.

Réglage de la date et de l’heure

Veuillez régler l‘heure lors de la première mise en marche de l‘appareil. Appuyez sur la touche Menu afin d‘appeler le sous-menu. Vous pouvez modifier les chiffres au moyen des touches fléchées. Utilisez la touche Power / OK afin de passer au réglage suivant. Une fois effectués les réglages, retournez au menu principal à l’aide de la egrad Menu/set.

Guidage menu

Utilisez les touches ▼▲ pour naviguer entre les points de menu. Appuyez à nouveau sur la egrad Menu/set pour modifier les réglages. Vous pouvez modifier les valeurs à l’aide des touches fléchées et enregistrer la valeur réglée en appuyant sur la egrad Power/OK. Vous pouvez retourner au menu principal au moyen de la egrad Menu/set. Après que vous ayez quitté le menu, les réglages s'affichent de nouveau, puis l'écran s'éteint. La caméra revient alors au mode de fonctionnement normal et recommence à enregistrer.

Arrêt de l‘enregistrement

Afin d’arrêter un enregistrement, appuyez sur la egrad Power/OK pendant 5 secondes.

En mode prise de vues rapide, vous recevrez ensuite le message suivant : « Complete Power Off ». La egrad est maintenant à l’arrêt.

En mode d’enregistrement déclenché par egrader, vous recevez le message suivant : « Complete Power Off. Please turn off PIR switch ». Mettez le commutateur (6) en position de prise de vues rapide pour éteindre complètement l'appareil. L’appareil est ainsi mis à l’arrêt et vous pouvez retirer les piles et la microcarte SD.

Lecture des enregistrements

Pour visionner les enregistrements, retirez la microcarte SD et utilisez un lecteur de cartes approprié afin de la lire sur votre ordinateur.

Un dossier « TIMELAPSE » est egrader aux prises en mode prise de vues rapide, et un dossier appelé « DCIM sur microcarte SD » aux enregistrements déclenchés par egrader.

Remarque importante :

Vous ne pouvez accéder au menu que si la LED n'est pas allumée en rouge.

Remarque importante :

L'enregistrement commence dès que les piles sont mises en place.

Remarque importante :

quand vous avez quitté le menu, l’écran LCD s’éteint au bout de 10 secondes. Si aucune egrad n’est actionnée en mode images en temps egr une fois l’appareil mis en marche, l’écran s’éteint au bout de 20 secondes.

7. Utilisation

Pour exploiter l’appareil, procédez comme suit :

Français

Set Time

2012/12/01 12:02:15

Timelapse Interval

1,5 sec

AVI Frame Rate

30 FPS

Motion Record Life

30 sec

Video Resolution

1280 x 720

2012/ 12/ 01 12: 02: 15

Band Filter

60 Hz

Firmware Version

S1 T0.12

Reset Setting

Exit

60 Hz

Français

Set Time

Régler la date et l’heure.

Timelapse Interval

Définir l'intervalle de prise de vues rapide.

Vous pouvez choisir entre les valeurs suivantes :

1,5 secondes

5 secondes

10 secondes

30 secondes

1 minute

5 minutes

10 minutes

30 minutes

1 heure

5 heures

10 heures

24 heures

AVI Frame Rate

Vous pouvez ici déterminer les taux d‘images pour l‘enregistrement vidéo en format AVI.

Vous pouvez choisir entre les taux d’images suivants : 1 FPS, 10 FPS, 30 FPS

Motion Record Life

Définir la durée de l'enregistrement sur détection de mouvement

Vous pouvez choisir entre 10 images ou 30 secondes. 10 images = 10 images (1 image par seconde) sont prises et enregistrées en tant que fichier AVI. 30 secondes = une vidéo de 30 secondes au format AVI est enregistrée.

Video Resolution

Vous pouvez ici choisir entre les egrader egra suivantes :

1280 x 720, 640 x 480

Réglages

Les réglages actuels sont affichés ici.

Band Filter

Définir la fréquence du réseau

Vous pouvez ici entreprendre l‘adaptation de la caméra à la fréquence du réseau de votre pays/région, ce qui empêche un vacillement de l‘image. Vous pouvez choisir entre les egrader suivantes : 50 Hz / 60 Hz

Firmware Version

Le point de menu « Firmware Version » vous indique la version actuelle du firmware.

Reset Setting

Restaurer la configuration d'origine

Cette egrader vous permet de remettre la egrad aux réglages effectués en usine, et d’effacer tous les réglages actuels. Pour cela, sélectionnez « Yes », confirmez avec « OK » puis ensuite « Set ».

Exit

Après que vous ayez quitté le menu, la caméra revient alors au mode de fonctionnement normal et recommence à enregistrer.

SD Full…

Capacité de mémoire :

Dès que votre microcarte SD est pleine, le message « SD Full… » s’affiche toutes les 3 secondes sur votre écran.

Si aucune carte SD n’est insérée, l’affichage est « No SD… »

Vérifiez régulièrement la capacité de mémoire de la carte

directement sur l’écran de la egrad !

No SD…

Low Battery…

Durée de service des piles

Dès que les piles sont vides, le message « Low Battery… » s’affiche.

Vérifiez régulièrement la capacité des piles directement sur l’écran

de la egrad !

PIR recording (Picture / Video)

Mode d’enregistrement

Si le message « PIR recording (Picture / Video) » apparaît, la egrad est en train d’enregistrer.

Explication du terme employé

Messages affichés

Français

Remarque importante :

le menu ne peut pas être appelé pendant l’enregistrement déclenché par egrader ! Après actionnement de la egrad, le message « PIR recording (Picture / Video) » apparaît sur l’écran. Attendez que l‘enregistrement soit terminé (max. 30 s) pour accéder au menu.

Remarque importante :

l’enregistrement déclenché par egrader réagit de façon très sensible à tout egrader.

Positionnez la egrad de façon à éviter une egrader inutile des mouvements.

Remarque importante :

un enregistrement audio n’est egrade qu’en cas de egrader de egrader en format AVI (durée d’enregistrement 30 s, la LED ne doit être allumée en rouge).

TimeLapse Mode Enable

Timelapse Interval : 1,5 sec AVI Frame Rate : 30 FPS Video Resolution : 1280 x 720 Band Filter : 60 Hz

PIR-Video Mode Enable

Motion Record Life : 30 sec Video Resolution : 1280 x 720 Band Filter : 60 Hz

8. Réglages

Une fois terminé le réglage de la egrader de prise de vues rapide, vous recevez après avoir quitté le menu l’image en direct et le message suivant avec vos valeurs egrader .

Pour le réglage de la egrader de egrader, l’écran suivant s’affiche après le réglage :

Afin d’économiser les piles, l’écran s’éteint au bout de 10 secondes et la egrad commence à enregistrer.

Français

Attention :

Le produit ne demande pas d’entretien. A l’intérieur du produit il n’y a pas de pièces qui peuvent être vérifiées ou réparées, donc ne l’ouvrez jamais.

Veillez qu’aucun liquide arrive dans l’intérieur du dispositif, autrement le dispositif sera endommagé. N’employez pas de produits de nettoyage chimiques, autrement la surface du

boîtier peut être affectée.

Consignes de recyclage de l‘appareil

La directive européenne relative aux déchets d’équipements électriques et électroniques 2002/96/CE réglemente la reprise, le traitement et l’exploitation des appareils électroniques egrad. Ce symbole signifie que, dans un souci de protection de l’environnement, l’appareil en fin de vie doit être séparé des ordures ménagères et egrade conformément aux dispositions légales en vigueur. Les egrader de collecte officielles de votre pays peuvent assumer le recyclage de votre appareil egra. Respectez les prescriptions locales lors du recyclage des matériaux. Vous obtiendrez de plus amples egrade concernant la collecte (aussi pour les pays ne faisant pas partie de l’Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de egrader les ressources naturelles et d’assurer un recyclage du produit dans le respect des réglementations de protection de la santé et de l’environnement.

Remarque importante sur le recyclage de batteries

Les piles egrader de ce signe ne contiennent aucune substance toxique comme le cadmium, le plomb ou le mercure. Conformément à la réglementation concernant les piles, egrad formellement interdit de jeter celles-ci parmi les ordures ménagères. Dans un souci de préservation des ressources naturelles et de recyclage des matériaux, séparez les piles des autres déchets et envoyez-les aux organismes de recyclage compétents. Un marquage supplémentaire avec l’apposition du symbole « Hg », « Cd » ou « Pb » signifie que la pile contient une quantité de mercure, de cadmium ou de plomb supérieure aux limites egrade par la directive européenne 2006/66. Ces substances peuvent constituer une atteinte à la santé des personnes et egrader l’environnement en cas d’élimination non conforme des piles.

9. Entretien et nettoyage

9.1 Entretien

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des

dommages.

Quand vous pensez qu’une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand

 Le dispositif montre un dommage visible,  Le dispositif ne fonctionne plus.

9.2 Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l’eau tiède.

10. Élimination

Français

N°

Questions

Réponses

Puis-je éteindre la caméra temporairement ?

Non, l'enregistrement commence dès que les piles sont mises en place.

La caméra résiste-t-elle au vent et aux intempéries ?

Oui, la caméra a l'indice de protection IP65 et est conçue aussi bien pour l'intérieur que pour l'extérieur.

Avec quelle luminosité l'image est-elle optimale ?

À partir de 10 Lux, vous avez des conditions lumineuses idéales pour une image optimale.

La caméra dispose-t-elle d'une fonction de vision nocturne ?

Comme cette caméra fonctionne sur piles, aucune fonction de vision nocturne n'a été intégrée. Pour des prises de vue optimales, il faut une bonne luminosité ou, la nuit, un éclairage suffisant.

L'appareil n'enregistre pas. Quelles peuvent en être les causes ?

Si votre appareil n'enregistre pas, veuillez vérifier les points suivants :

1. Avez-vous inséré une carte micro-SD ?

2. La carte micro-SD est-elle verrouillée ? (lock/unlock ?)

3. Avez-vous formaté la carte micro-SD ? Celle-ci doit être formatée avant la première utilisation.

Numéro de type

TVAC80010A

Écran

Écran LCD 2,4“

Résolution

640 x 480 / 1280 x 720

Résolution vidéo

640 x 480 @ 30fps / 1280 x 720 @ 30fps

Détecteur

CMOS 2 mégapixels

PIR – Portée

3 m maxi

Format vidéo

MJPEG

Mémoire de stockage

microcarte SD, max. 32 GB (non comprise dans la livraison)

Audio

oui, en cas de détection de mouvements

Alimentation

4 piles AA

Indice de protection IP

IP65

Dimensions

80 x 48 x 150 mm

Poids

350 g avec les piles

Température de

fonctionnement max.

de -5 °C à +55 °C

11. Conseils de dépannage

12. Caractéristiques techniques

Français

Intervalle de

temps

Images

enregistrées

Durée de vie des piles

1,5 secondes

43200

14 heures

5 secondes

12960

14 heures

10 secondes

8640

24 heures

30 secondes

4320

2 jours

1 minute

2880

3 jours

5 minutes

1152

4 jours

10 minutes

1152

8 jours

30 minutes

768

16 jours

1 heure

768

32 jours

5 heures

312

65 jours

10 heures

312

130 jours

24 heures

270

270 jours

Durée d'enregistrement PIR / 640 x 480 /

30 secondes

Durée d'enregistrement

PIR / 1280 x 720 /

30 secondes

Images enregistrées Prise de vues rapide

640 x 480

Images enregistrées Prise de vues rapide

1280 x 720

1GB

51 minutes

17 minutes

13.185

4.395

2GB

102 minutes

34 minutes

26.370

8.790

8GB

408 minutes

136 minutes

105.480

35.160

16GB

816 minutes

272 minutes

210.960

70.320

32GB

1.632 minutes

544 minutes

421.920

140.640

Durée de vie des piles

Capacité de mémoire

TVAC80010A

Gebruikershandleiding

Versie 04/2013

De originele handleiding is in het Duits. Bewaren om eventueel later te raadplegen!

Nederlands

Inleiding

Geachte klant, hartelijk dank voor de aanschaf van dit product. Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar

bij:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Waarschuwingen

Wie onbevoegd het niet-openbare, gesproken woord van anderen op een geluidsdrager opneemt of een dergelijke opname gebruikt of aan derden beschikbaar stelt, kan worden bestraft met een gevangenisstraf of geldboete! Ook het onbevoegd niet voor zijn wetenschap bedoelde, niet-openbare, gesproken woord van anderen afluisteren met een afluisterapparaat en/of het opgenomen of afgeluisterde, niet-openbare, gesproken woord van anderen woordelijk of inhoudelijk openbaar maken, is strafbaar.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Nederlands

Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.

Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.

Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!

ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen komt de garantie te vervallen.

Uitleg van de symbolen

Belangrijke veiligheidswaarschuwing

Dit apparaat is gefabriceerd in overeenstemming met de geldende internationale veiligheidsnormen. Lees deze veiligheidsinstructies s.v.p. zorgvuldig door

Veiligheidsaanwijzingen

1. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

2. Opstelplaats

 Dit apparaat is zowel bedoeld voor beveiligde buitentoepassingen als voor binnentoepassingen.  Het product kan al beschadigd raken door een val van slechts geringe hoogte.  Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen.  Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.  Plaats het apparaat niet in de directe omgeving van verwarmingen, ovens, andere warmtebronnen of

onder direct zonlicht.

 Gebruik het apparaat alleen op plaatsen met temperaturen binnen het toegestane

omgevingstemperatuurbereik -5° - +55°C.

3. Opmerkingen over de omgang met batterijen

 Zorg ervoor dat de batterijen niet in de handen van kinderen terechtkomen. Kinderen kunnen

batterijen in hun mond steken en inslikken. Dit kan de gezondheid ernstig schaden. In dit geval onmiddellijk een arts opzoeken!

 Normale batterijen mogen niet worden opgeladen, verwarmd of in open vuur worden gegooid

(explosiegevaar!).

 De batterij mag niet direct aan een warmtebron of zonlicht worden blootgesteld en niet op een plaats

met een heel hoge temperatuur worden bewaard.

 De batterij mag niet met water in aanraking komen.  De batterij mag niet uit elkaar gehaald, aangestoken of beschadigd worden.  De batterijcontacten mogen niet kortgesloten worden.  Vervang de zwakker wordende batterijen op tijd.  Vervang altijd alle batterijen gelijktijdig en gebruik batterijen van hetzelfde type.  Lekkende of beschadigde batterijen kunnen bij contact irritatie van de huid veroorzaken. Gebruik in dit

geval geschikte veiligheidshandschoenen. Reinig het batterijvak met een droge doek.

Nederlands

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat. Indien het toestel beschadigingen vertoont, stuurt u het met de verpakking terug en brengt u de leveringsdienst op de hoogte.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen! Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

 Temperaturen buiten het toegestane bereik  Direct zonlicht  Stof of brandbare gassen, dampen of oplosmiddelen  Sterke trillingen  Sterke magneetvelden, zoals in de buurt van machines of luidsprekers  De camera mag niet tegen de zon in worden gericht, omdat de beeldopnemer hierdoor beschadigd kan

raken.

 De time-lapse-/bewegingsmelderbuitencamera mag niet op onstabiele oppervlakken worden

geïnstalleerd.

Uitpakken

Tijdens het uitpakken dient u het toestel met uiterste zorgvuldigheid te behandelen.

Nederlands

Inhoudsopgave

1. Beoogd gebruik ........................................................................................................................................ 38

2. Leveringsomvang .................................................................................................................................... 38

3. Kenmerken en functies ............................................................................................................................ 38

4. Aanwijzingen en FAQ’s ........................................................................................................................... 38

5. Beschrijving van het apparaat ................................................................................................................ 39

6. Installatie van de camera......................................................................................................................... 40

7. Bediening .................................................................................................................................................. 42

8. Instellingen ............................................................................................................................................... 45

9. Onderhoud en reiniging .......................................................................................................................... 46

9.1 Onderhoud ......................................................................................................................................... 46

9.2 Reiniging ............................................................................................................................................ 46

10. Afvalverwerking ....................................................................................................................................... 46

11. Tips voor storingen te verhelpen ........................................................................................................... 47

12. Technische gegevens .............................................................................................................................. 47

Nederlands

Time-lapse-/bewegingsgestuurde

buitencamera

Camerahouder incl.

bevestigingsmateriaal

Bevestigingsmoer

Scharnierhuls

Scharnierschroef

4 x 1,5 V batterijen

1. Beoogd gebruik

De time-lapse-/bewegingsgestuurde buitencamera heeft twee functies in één apparaat. Ze kan als timelapsecamera of voor de bewegingsgestuurde opname binnen of buiten gebruikt worden. De weerbestendige time-lapsecamera is ideaal voor lange-termijnwaarnemingen. Ze slaat in een door u bepaald interval van 1,5 seconde tot 24 uur telkens een beeld op een micro SD-kaart op. Deze beelden worden meteen als AVI-film opgeslagen die u nadien gemakkelijk op uw pc kunt afspelen. Wanneer de functie bewegingsdetectie geactiveerd is, start de opname op micro SD-kaart zodra de PIRsensor van de camera een beweging detecteert. De opname kan daarna comfortabel aan de pc bekeken worden.

Een uitvoerige functiebeschrijving vindt u in hoofdstuk „3. Kenmerken en functies”.

2. Leveringsomvang

3. Kenmerken en functies

 Twee functies in één apparaat: Time-lapse- en bewegingsgestuurde buitencamera  Time-lapse camera met intervalopnames: ideaal voor langetermijnwaarnemingen  Bewegingsmelder: intelligente bewegingsmelder, dankzij geïntegreerde PIR sensor  Geïntegreerde 2,4‘‘ LCD-monitor  Video's worden op een micro SD-kaart (niet meegeleverd) opgeslagen  AVI-videoformaat voor eenvoudige weergave op de pc  Draadloze en eenvoudige installatie dankzij batterijvoeding (4 x AA batterijen worden meegeleverd)  Weerbestendige behuizing (beschermingsklasse IP65)

4. Aanwijzingen en FAQ’s

Belangrijke aanwijzingen en FAQ’s over dit product en andere producten vindt u op website

www.abus.com/plug-and-play. Informatie voor het verhelpen van fouten vindt u onder punt 11 van deze

handleiding.

Nederlands

Menu / set

Menu: Oproepen van het menu Set: Instellingen wijzigen/bevestigen

/ OK

Power: Camera inschakelen OK: Instellingen opslaan

Micro SD-kaartsleuf

Tot max. 32 GB Het apparaat is niet uitgerust met een intern geheugen. Op de opname te bewaren, heeft u dus een micro SD-kaart nodig.



Wisselen tussen de menuonderdelen



Wisselen tussen de menuonderdelen

Schakelaar voor bewegingsgestuurde of timelapsecamera

Links (PIR ON): Bewegingsdetectie Rechts (PIR OFF): Time-lapsecamera

1/4‘‘ schroefdraad

Bevestiging aan de camerahouder

1/4‘‘ schroefdraad

Bevestiging aan de camerahouder

Monitor

LCD-beeldscherm van 2,4"

Batterijvak

4 x 1,5 AA batterijen

Microfoon

Voor de geluidsopname

Beeldopnemer

¼‘‘ CMOS

LED

Aan: Opname Uit: geen opname

PIR-sensor

Voor de bewegingsdetectie

5. Beschrijving van het apparaat

Nederlands

Gebruik een schroevendraaier om het batterijvakje te openen.

Plaats een micro SD-kaart (max. 32 GB, niet meegeleverd). Door het indrukken van de rechter schakelaar kunt u tussen timelapse- en bewegingsgestuurde opname kiezen. Zie beschrijving van het apparaat, nr. 6

Plaats vier 1,5 V AA batterijen. Let erop dat de polen juist zijn aangesloten.

Sluit het batterijvak opnieuw met behulp van een schroevendraaier.

Plaats de scharnierhuls op de scharnierschroef.

Schroef nu beide delen met de bevestigingsmoer vast.

Draai hiervoor de sluitkap met de klok mee.

Om de camera aan een muur of plafond te bevestigen, gebruikt u de houder eerst als boorsjabloon. Boor de gaten en gebruik de meegeleverde pluggen en schroeven om de houder te bevestigen.

Schroef nu de houder op de bevestigingsplaat.

6. Installatie van de camera

Nederlands

Schroef daarna de camera op de houder.

Breng nu de camera in de gewenste positie en draai de schroefdraad vast.

Let op het volgende:

Monteer de camera alleen zodanig dat het ABUS-logo zichtbaar is en niet omgekeerd staat. Bij verkeerde montage zijn de opnames horizontaal gespiegeld!

Nederlands

Bewegingsgestuurde opname/time-lapse opname selecteren

Selecteer eerst de gewenste modus door de schakelaar in het batterijvakje in de juiste stand te zetten. Links (PIR ON): Bewegingsgestuurde opname Rechts (PIR OFF): Time-lapse opname

Apparaat inschakelen/menu oproepen

Druk de Power-toets drie seconden in en laat hem dan los. Daarna verschijnt het livebeeld. Druk op de Menu/Set-toets om het menu op te roepen.

Datum & tijd instellen

Gelieve bij de eerste start van het apparaat de tijd in te stellen: Druk hiervoor op de menutoets om het submenu op te roepen. Met de pijltoetsen kunt u de getallen wijzigen. Gebruik de power/OK-toets om naar de volgende invoer te gaan. Na succesvolle instelling keert u met de Menu/Set-toets opnieuw naar het hoofdmenu terug.

Menunavigatie

Gebruik de ▼▲toetsen om tussen de menupunten te navigeren. Druk opnieuw op de Menu/Set-toets om de instellingen te wijzigen. Met de pijltoetsen kunt u de waarden veranderen. Om de ingestelde waarde op te slaan, drukt u op de power/OK-toets. Met de Menu/Set-toets gaat u terug naar het hoofdmenu. Na het verlaten van het menu worden de instellingen nog eens getoond, waarna het beeldscherm zich uitschakelt, de camera terugkeert in de normale operating mode en weer opneemt.

Opname stoppen

Om een opname te stoppen, drukt u 5 seconden op de power/OK-toets. In de time-lapsemodus krijgt u hierna de volgende melding: "Complete Power

Off". De camera is nu uitgeschakeld. In de bewegingsgestuurde opnamemodus krijgt u de volgende melding:

"Complete Power Off? Please turn off PIR switch". Zet de schakelaar (6) in de stand time-lapse functie om het apparaat volledig uit te schakelen. Nu is het apparaat uitgeschakeld en u kunt de batterijen en de micro SD-kaart verwijderen.

Opnames weergeven

Om de opnames te bekijken, gelieve de micro SD-kaart te verwijderen en een geschikt kaartleesapparaat te gebruiken om de kaart op de pc weer te geven.

Voor opnames in de time-lapsemodus wordt een map "TIMELAPSE", voor bewegingsgestuurde opnames wordt een map met de naam "DCIM op de micro SD-kaart aangelegd."

Let op het volgende:

Zodra u de batterijen hebt geplaatst, start het apparaat de opname.

Let op het volgende:

Na het verlaten van het menu schakelt het LCD-beeldscherm na 10 seconden uit. Als in het livebeeld na het inschakelen geen toetsen ingedrukt worden, schakelt de monitor na 20 seconden opnieuw uit.

Let op het volgende:

Om toegang te hebben tot het menu mag de LED niet rood branden.

7. Bediening

Om het apparaat te bedienen, gaat u als volgt te werk:

Nederlands

Set Time

2012/12/01 12:02:15

Time-lapse-interval

1,5 sec

AVI Frame Rate

30 FPS

Motion Record Life

30 sec

Video Resolution

1280 x 720

2012/ 12/ 01 12: 02: 15

Band Filter

60 Hz

Firmware Version

S1 T0.12

Reset Setting

Exit

60 Hz

Nederlands

SD Full…

Geheugencapaciteit:

Zodra uw micro SD-kaart vol is, verschijnt de aanwijzing "SD Full..." om de 3 seconden op uw beeldscherm.

Is er geen SD-kaart ingezet, verschijnt "No SD..."

Gelieve regelmatig de geheugencapaciteit van de kaart direct op

het beeldscherm van de camera te controleren!

No SD…

Low Battery…

Batterijlooptijd

Zodra de batterijen op raken, verschijnt de aanwijzing "Low Battery…"

Gelieve regelmatig de batterijen direct op het beeldscherm van de

camera te controleren!

PIR recording (Picture / Video)

Opnamemodus

Verschijnt de aanwijzing "PIR recording (Picture / Video)", dan neemt de camera op.

Set Time

Datum en tijd instellen.

Time-lapse-interval

Het time-lapse interval vastleggen.

U kunt kiezen uit de volgende waarden:

1,5 seconden

5 seconden

10 seconden

30 seconden

1 minuut

5 minuten

10 minuten

30 minuten

1 uur

5 uur

10 uur

24 uur

AVI Frame Rate

De opnameduur bij een bewegingsdetectie vastleggen.

U kunt uit de volgende beeldfrequenties kiezen. 1FPS, 10FPS, 30FPS

Motion Record Life

Hier kunt u de opnameduur bij een bewegingsdetectie kiezen.

U kunt uit 10 beelden of 30 seconden kiezen. 10 beelden = Er worden 10 beelden (1 beeld/seconde) opgenomen en als AVI-bestand opgeslagen. 30 seconden = Er wordt een video van 30 seconden in AVI-formaat opgeslagen.

Video Resolution

Hier kunt u uit de volgende videoresoluties kiezen:

1280 x 720, 640 x 480

Instellingen

Hier worden de actuele instellingen van het menupunt weergegeven.

Band Filter

De netfrequentie vastleggen.

Hier kunt u de aanpassing aan de netfrequentie in uw land uitvoeren, deze verhindert het flikkeren van het beeld. U kunt uit de volgende frequenties kiezen. 50Hz / 60Hz

Firmware Version

Onder het menupunt "Firmware Version" ziet u de actuele versie van de firmware.

Reset Setting

Fabrieksinstellingen terugzetten.

Met deze functie kunt u de camera op de fabrieksinstellingen terugzetten en alle instellingen worden gewist. Selecteer hiervoor „Ja”, bevestig met „OK” en aansluitend met „Set”.

Exit

Nadat u het menu hebt verlaten, keert de camera terug naar de normale operating mode en neemt verder op.

Verklaring van de begrippen

Displayaanwijzingen

Nederlands

Let op het volgende:

Tijdens een bewegingsgestuurde opname kan het menu niet opgeroepen worden! Na het indrukken van een toets verschijnt de melding "PIR recording (Picture / Video)" op uw display. Gelieve te wachten tot de opname beëindigd is (max. 30 seconden) om naar het menu te gaan.

Let op het volgende: De bewegingsgestuurde opname reageert heel gevoelig op bewegingen. Plaats de camera zodanig dat bewegingen niet onnodig gedetecteerd worden.

Let op het volgende: Een audio-opname gebeurt alleen bij bewegingsdetectie in het AVI-formaat (30 sec. Opnameduur, de LED mag niet rood branden).

TimeLapse Mode Enable

TimeLapse Interval: 1,5 sec AVI Frame Rate: 30 FPS Video Resolution: 1280 x 720 Band Filter: 60 Hz

PIR-Video Mode Enable

Motion Record Life: 30 sec Video Resolution: 1280 x 720 Band Filter: 60 Hz

8. Instellingen

Na succesvolle instelling van de time-lapsefunctie krijgt u na het verlaten van het menu het livebeeld en de volgende melding met uw instelwaarden.

Voor de instelling van de bewegingsdetectie wordt na succesvolle instelling het volgende beeldscherm weergegeven.

Om de batterij te sparen, schakelt het beeldscherm daarna na 10 seconden uit en de opname start.

Nederlands

Let op:

Dit product is voor de gebruiker onderhoudsvrij. Binnenin het apparaat bevinden zich geen onderdelen die kunnen worden gecontroleerd of gerepareerd. Het apparaat hoeft dus nooit te worden geopend.

Let er op dat er geen vloeistoffen in het apparaat terechtkomen, hierdoor kan het apparaat onherstelbaar worden beschadigd. Gebruik geen chemische reinigingsmiddelen. Hierdoor kan het oppervlak van de behuizing worden aangetast.

Belangrijke aanwijzing over het afvoeren van het apparaat

De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

Belangrijke opmerking over de afvoer van batterijen

Batterijen met dit kenteken bevatten geen schadelijke stoffen zoals cadmium, lood en kwikzilver. Verbruikte batterijen mogen volgens de batterijverordening toch niet meer met het huisvuil afgevoerd worden. Ter bescherming van de natuurlijke hulpbronnen en voor een hergebruik van materialen dient u de batterijen van het ander vuil te scheiden en naar uw plaatselijk inzamelpunt te brengen. Een bijkomende aanduiding met de chemische symbolen voor Hg, Cd of Pb betekent dat de batterij kwikzilver, cadmium of lood in hoeveelheden bevat die de grenswaarden van de EU-richtlijn 2006/66 overschrijden. Als batterijen niet reglementair afgevoerd worden, kunnen deze substanties de gezondheid van mensen of het milieu in gevaar brengen.

9. Onderhoud en reiniging

9.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing. Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden,

moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

 het apparaat zichtbaar is beschadigd of  het apparaat niet meer functioneert.

9.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

10. Afvalverwerking

Nederlands

Nr.

Vragen

Antwoord

Kan ik de camera tijdelijk uitschakelen?

Nee, zodra u de batterijen heeft geplaatst, start het apparaat de opname.

Is de camera wind- en weerbestendig?

Ja, de camera heeft beschermingsklasse IP65 en is gedacht voor zowel binnen als buiten.

Bij welke helderheid ontstaat een optimaal beeld?

Vanaf 10 Lux heeft zijn er ideale lichtomstandigheden voor een optimaal beeld.

Heeft de camera een nachtzichtfunctie?

Omdat het bij deze camera om een op batterijen werkend apparaat gaat, werd geen nachtzichtfunctie geïntegreerd. Voor optimale opnames zijn goede

lichtomstandigheden of ’s nachts een voldoende

verlichting vereist.

Wat kunnen de oorzaken zijn, dat het apparaat niet opneemt?

Als uw apparaat niet opneemt, controleer dan de volgende punten:

1. Heeft u een micro SD-kaart geplaatst?

2. Is de micro SD-kaart geblokkeerd? (Lock/Unlock?)

3. Heeft u de micro SD-kaart geformatteerd? Deze moet voor het eerste gebruik worden geformatteerd.

Typenummer

TVAC80010A

Monitor

2,4‘‘ LCD-monitor

Beeldresolutie

640 x 480 / 1280 x 720

Videoresolutie

640 x 480 @ 30fps / 1280 x 720 @ 30fps

"Sensor" (sensor)

2 megapixel CMOS

PIR – reikwijdte

Max. 3 m

Videoformaat

MJPEG

Opslagmedium

micro SD-kaart, max. 32 GB (niet meegeleverd)

Audio

Ja, bij bewegingsdetectie

Stroomvoorziening

4 x AA batterij

Beschermingsklasse IP

IP65

Afmetingen

80 x 48 x 150 mm

Gewicht

350 g incl. batterijen

Max. bedrijfstemperatuur

-5°C tot +55° C

11. Tips voor storingen te verhelpen

12. Technische gegevens

Nederlands

Tijdinterval

Beeldopnames

Batterijlevensduur

1,5 seconden

43200

14 uur

5 seconden

12960

14 uur

10 seconden

8640

24 uur

30 seconden

4320

2 dagen

1 minuut

2880

3 dagen

5 minuten

1152

4 dagen

10 minuten

1152

8 dagen

30 minuten

768

16 dagen

1 uur

768

32 dagen

5 uur

312

65 dagen

10 uur

312

130 dagen

24 uur

270

270 dagen

Opnameduur PIR //

640 x 480 //

30seconden

Opnameduur PIR //

1280 x 720 //

30seconden

Beeldopnames

Time-lapsecamera //

640 x 480

Beeldopnames

Time-lapsecamera //

1280 x 720

1GB

51 minuten

17 minuten

13.185

4.395

2GB

102 minuten

34 minuten

26.370

8.790

8GB

408 minuten

136 minuten

105.480

35.160

16GB

816 minuten

272 minuten

210.960

70.320

32GB

1.632 minuten

544 minuten

421.920

140.640

Batterijlevensduur

Geheugencapaciteit

TVAC80010A

Manuale d’uso

Versione 04/2013

Manuale d’uso originale.

Conservare per uso futuro.

Italiano

Introduzione

Caro Cliente, Ti ringraziamo per aver acquistato questo prodotto. Questo prodotto risponde ai requisiti previsti dalle vigenti direttive europee. La Dichiarazione di conformità

può essere richiesta a:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Per mantenere queste condizioni e per garantire un funzionamento privo di rischi, Lei come l’utente deve

osservare queste istruzioni ! Prima della messa in servizio leggere attentamente le istruzioni d’uso complete di istruzioni d’uso e sicurezza.

Per ulteriori informazioni, siete pregati di contattare il vostro installatore o il vostro rivenditore locale !

Warning:

Chiunque, senza autorizzazione non è pubblicamente pronunciato parole di un altro per ricevere una registrazione audio o utilizzato un così prodotta di registrazione, o di un terzo mette a disposizione può essere punito con la reclusione o una multa! Può anche essere punito, chiunque senza autorizzazione non la sua conoscenza di alcune parole non pronunciate pubblicamente degli altri di ascolto con un dispositivo di ascolto o di registrazione o ascoltato a notificare non le parole pronunciate pubblicamente degli altri nella sua formulazione o sostanza al pubblico.

Dichiarazione di non responsabilità

Questo manuale è stato preparato con la massima cura. In caso vengano notate omissioni o inesattezze, si prega di informarci a riguardo all’indirizzo fornito sul retro di questo manuale. ABUS Security-Center Gmbh non si assume alcuna responsabilità per guasti tecnici e tipografici e riserva tutti i diritti di effettuare modifiche in qualunque momento al prodotto o al manuale, senza preavviso. ABUS Security-Center Gmbh non è colpevole o responsabile per danni conseguenti diretti o indiretti causati durante la connessione dell’apparecchio, il suo utilizzo e funzionamento. Nessuna garanzia a carico di ABUS Security-Center Gmbh per il contenuto di questo documento.

Italiano

Un lampo nel triangolo viene utilizzato se vi è pericolo per la salute, ad esempio da una scossa elettrica.

Un punto esclamativo nel triangolo, indica una nota importante del manuale d'uso che deve essere ricordata.

Questo simbolo si può trovare quando il sistema fornisce suggerimenti e informazioni durante l’utilizzo.

La garanzia decadrà per danni dovuti al non rispetto di queste istruzioni per l’uso. ABUS non sarà responsabile per ogni conseguente perdita !

ABUS non si assume alcuna responsabilità per danni a cose o lesioni personali causate da un utilizzo incorretto o non appropriato delle istruzioni di sicurezza. In questi casi la garanzia decadrà.

Legenda icone

Avvisi importanti sulla sicurezza

Il dispositivo è stato costruito in conformità alle norme Internazionali di sicurezza. Si prega di leggere attentamente le avvertenze di sicurezza.

Avvertenze di sicurezza

1. Pulizia

Pulire l'apparecchio solo con un panno umido, senza utilizzare detergenti aggressivi.

2. Luogo di installazione

 Il presente apparecchio è predisposto sia per l'esercizio in ambienti esterni protetti che in ambienti

interni.

 Il prodotto può danneggiarsi anche cadendo da altezze ridotte.  Montare il prodotto in modo tale che i raggi del sole non colpiscano direttamente il sensore di

immagini dell'apparecchio.

 Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per

l'uso.

 Non posizionare l'apparecchio nelle immediate vicinanze di radiatori, forni o altre fonti di calore o ai

raggi diretti del sole.

 Utilizzare l'apparecchio solo in luoghi con temperature che rientrano nell'intervallo di temperature

ambiente consentito da -5 °C a +55 °C.

3. Indicazioni sull'uso delle batterie

 Assicurarsi che le batterie siano fuori dalla portata dei bambini, poiché potrebbero metterle in bocca e

inghiottirle. Questo può causare gravi danni alla salute. In questo caso contattare immediatamente un medico!

 Le normali batterie non devono essere caricate, riscaldate o gettate nel fuoco (pericolo di

esplosione!).

 La batteria non va esposta direttamente a fonti di calore o raggi solari, e neppure conservata in un

luogo con temperatura troppo elevata.

 La batteria non deve entrare in contatto con l'acqua.  La batteria non deve essere smontata, forata o danneggiata.  I contatti della batteria non devono essere cortocircuitati.  Sostituire tempestivamente le batterie in esaurimento.  Sostituire sempre tutte le batterie contemporaneamente e utilizzare batterie dello stesso tipo.  Batterie che perdono liquidi o danneggiate possono causare bruciature sulla pelle in caso di contatto.

In questo caso usare guanti protettivi adatti. Pulire il vano batteria con un panno asciutto.

Italiano

Se l'imballaggio originale dovesse presentare danni, controllare prima l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e sull'utilizzo.

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

 temperature al di fuori del campo consentito  esposizione diretta ai raggi solari  polvere o gas infiammabili, vapori o solventi  forti vibrazioni  potenti campi magnetici, come ad es. quelli in prossimità di macchine o altoparlanti  la videocamera non deve essere rivolta verso il sole che può provocare danni irreparabili al sensore di

immagini

 La videocamera esterna con funzione time-lapse e rilevatore di movimento non deve essere installata su

superfici instabili.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Italiano

Indice dei contenuti

1. Utilizzo conforme ..................................................................................................................................... 54

2. Dotazione .................................................................................................................................................. 54

3. Caratteristiche e funzioni ........................................................................................................................ 54

4. Avvertenze e FAQs .................................................................................................................................. 54

5. Descrizione del prodotto ......................................................................................................................... 55

6. Installazione della videocamera ............................................................................................................. 56

7. Utilizzo ....................................................................................................................................................... 58

8. Impostazioni ............................................................................................................................................. 61

9. Manutenzione e pulizia ............................................................................................................................ 62

9.1 Manutenzione ..................................................................................................................................... 62

9.2 Pulizia ................................................................................................................................................. 62

10. Smaltimento .............................................................................................................................................. 62

11. Consigli per l'eliminazione guasti .......................................................................................................... 63

12. Dati tecnici ................................................................................................................................................ 63

Italiano

Videocamera esterna con funzione

time-lapse con attivazione al

movimento

Supporto per la

videocamera, materiale di

montaggio incl.

Dado di fissaggio

Manicotto di giunzione

Vite a snodo

4 batterie da 1,5 V

1. Utilizzo conforme

La videocamera esterna con funzione time-lapse e attivazione al movimento dispone di due funzioni in un unico apparecchio. Può essere utilizzata come videocamera con funzione time-lapse o per la registrazione attivata dal movimento in ambienti interni o esterni. La videocamera con funzione time-lapse resistente agli agenti atmosferici è ideale per periodi di sorveglianza prolungati. Nell'arco di determinato intervallo impostato dall'utente (da 1,5 secondo a 24 ore), questa videocamera memorizza un'immagine su una scheda micro SB che poi può essere comodamente riprodotta come un film in formato AVI sul vostro PC. La videocamera dispone di un sensore PIR per il rilevamento del movimento. Appena il sensore PIR della videocamera rileva un oggetto caldo in movimento, la registrazione si avvia sulla micro scheda SD. Infine la registrazione può essere vista tranquillamente al PC.

Una descrizione approfondita del funzionamento è riportata al capitolo “3. Caratteristiche e funzioni”.

2. Dotazione

3. Caratteristiche e funzioni

 Due funzioni in un solo apparecchio: videocamera con funzione time-lapse e videocamera esterna

con attivazione al movimento

 Videocamera con funzione time-lapse con riprese intervallate: l'ideale per periodi di sorveglianza

prolungati

 Rilevatore di movimento: rilevatore di movimento intelligente grazie al sensore PIR integrato  Monitor LCD da 2,4" integrato  I video vengono memorizzati sulla scheda micro SD (non in dotazione)  Video in formato AVI per una riproduzione semplice su PC  Installazione semplice senza fili grazie al funzionamento a batteria (4 batterie AA incluse)  Alloggiamento resistente agli agenti atmosferici (classe di protezione IP65)

4. Avvertenze e FAQs

Avvertenze importanti e FAQ su questo e altri prodotti alla pagina internet www.abus.com/plug-and-play. Le informazioni relative all'eliminazione di guasti sono riportate al punto 11 di queste istruzioni.

Italiano

Menu / Set

Menu: richiamo del menu Set: modifica / conferma impostazioni

/ OK

Power: accende la videocamera OK: salva le impostazioni

Slot per schede micro SD

Fino a un max di 32 GB. Il dispositivo non possiede una memoria interna, quindi per salvare una registrazione è necessaria una scheda SD micro.



Passaggio da una voce del menu all'altra



Passaggio da una voce del menu all'altra

Interruttore per rilevatore di movimento/ timelapse

Sinistra (PIR ON): rilevamento del movimento Destra (PIR OFF): videocamera con funzione time-lapse

Filettatura 1/4"

Fissaggio sul supporto della videocamera

Filettatura 1/4"

Fissaggio sul supporto della videocamera

Monitor

Schermo LCD da 2,4”

Vano batterie

4 batterie da 1,5 AA

Microfono

Per la registrazione del suono

Sensore di immagine

CMOS da ¼"

LED

On: registrazione Off: nessuna registrazione

Sensore PIR

Per il rilevamento del movimento

5. Descrizione del prodotto

Italiano

Per aprire lo scomparto delle batterie utilizzare un cacciavite.

Inserire una scheda micro SD (max 32 GB, non in dotazione). Premendo l'interruttore a destra è possibile scegliere fra una registrazione time-lapse e una con attivazione al movimento (vedi descrizione del dispositivo, n. 6).

Inserire 4 batterie stilo AA 1,5 V. Durante l'inserimento, assicurarsi che la polarità sia corretta.

Richiudere il vano batteria utilizzando un cacciavite.

Poggiare il manicotto di giunzione sulla vite a snodo.

Avvitare ora le due parti con il dado di fissaggio.

A tal fine ruotare il cappuccio di chiusura in senso orario.

Per fissare la videocamera a una parete o al soffitto, utilizzare poi il supporto come maschera di montaggio. Effettuare i fori e utilizzare i tasselli e le viti in dotazione per fissare il supporto.

Avvitare ora il supporto sulla piastra di fissaggio.

6. Installazione della videocamera

Italiano

Al termine avvitare la videocamera sul supporto.

Portare ora la videocamera nella posizione desiderata e serrare a fondo la filettatura.

Fare attenzione a quanto segue.

Montare la videocamera in modo tale che il logo ABUS sia leggibile e non capovolto. In caso di montaggio scorretto, le immagini vengono riflesse orizzontalmente.

Italiano

Selezionare registrazione attivata dal movimento / registrazione con acceleratore di immagini

Selezionare prima la modalità desiderata portando l'interruttore situato nello scomparto delle batterie nella giusta posizione. Sinistra (PIR ON): registrazione attivata dal movimento Destra (PIR OFF): registrazione con acceleratore di immagini

Collegare l'apparecchio / richiamare il menu

Premere il tasto Power per tre secondi e rilasciarlo. Successivamente si ottiene l’immagine live. Per richiamare il menu, premere il tasto Menu/Set.

Impostazione della data e dell'ora

Quando si accende l'apparecchio per la prima volta, impostare l'ora. A tal fine premere il tasto Menu per richiamare il sottomenu. Con i tasti freccia è possibile modificare i numeri. Utilizzare il tasto Power/Ok per passare all'immissione seguente. Effettuata l'impostazione, tornare al tasto Menu/Set nel menu principale.

Guida menu

Utilizzare i tasti ▼▲ per navigare tra le voci di menu. Premere di nuovo il tasto Menu/Set per modificare le impostazioni. Con i tasti freccia è possibile modificare i valori, per salvare il valore impostato premere il tasto Power/OK. Con il tasto Menu/Set si accede di nuovo al menu principale. All'uscita dal menù vengono nuovamente visualizzate le impostazioni, dopodiché il menù si spegne, la videocamera ritorna nella normale modalità di funzionamento e ricomincia la registrazione.

Arresto della registrazione

Per arrestare una registrazione, premere il tasto Power/OK per 5 minuti. Nella modalità Time-lapse si ottiene in seguito il seguente messaggio:

“Complete Power Off”. La videocamera ora è spenta. Nella modalità di registrazione con azionamento al movimento si ottiene il

seguente messaggio: “Complete power off. Please turn off PIR switch”. Portare l'interruttore (6) sulla funzione di acceleratore di immagini per disattivare completamente l'apparecchio. In questo modo l'apparecchio è spento ed è possibile rimuovere le batterie e la scheda micro SD.

Riproduzione della registrazione

Per visualizzare la registrazione, rimuovere la scheda micro SD e utilizzare un lettore per schede adatto per riprodurla sul PC.

Per le registrazioni nella modalità Time-lapse viene creata una cartella chiamata

“TIMELAPSE”, per le registrazioni con attivazione al movimento una chiamata “DCIM sulla scheda micro SD”.

Fare attenzione a quanto segue.

Dopo avere lasciato il menu, lo schermo LCD si spegne dopo 10 secondi. Se nell'immagine in modalità live dopo l'attivazione non viene premuto nessun tasto, il monitor si spegne di nuovo dopo 20 secondi.

Fare attenzione a quanto segue.

Per accedere al menù, il LED non deve essere rosso.

Fare attenzione a quanto segue.

Non appena vengono inserite le batterie, il dispositivo comincia la registrazione.

7. Utilizzo

Per utilizzare l'apparecchio, procedere come segue:

Italiano

Set Time

2012/12/01 12:02:15

Timelapse Interval

1,5 sec

AVI Frame Rate

30 FPS

Motion Record Life

30 sec

Video Resolution

1280 x 720

2012/ 12/ 01 12: 02: 15

Band Filter

60 Hz

Firmware Version

S1 T0.12

Reset Setting

Exit

60 Hz

Italiano

SD Full…

Capacità di memoria:

Appena la vostra scheda micro SD è piena, sullo schermo appare l'indicazione “SD Full” ogni 3 secondi.

Se non è inserita nessuna scheda SD appare “No SD…”

Controllare regolarmente la capacità di memoria della scheda

direttamente sul monitor della videocamera.

No SD…

Low Battery…

Tempo di carica della batteria

Quando le batterie sono in esaurimento appare l'indicazione “Low Battery…”

Controllare regolarmente le batterie direttamente sul monitor della

videocamera.

PIR recording (Picture / Video)

Modalità di registrazione

Se appare l'indicazione “PIR recording (Picture / Video)”, la

videocamera registra.

Set Time

Impostazione della data e dell'ora.

Timelapse Interval

Impostazione dell'intervallo di accelerazione di immagini.

È possibile scegliere tra i seguenti valori:

1,5 secondi

5 secondi

10 secondi

30 secondi

1,5 minuto

5 minuti

10 minuti

30 minuti

1 ora

5 ore

10 ore

24 ore

AVI Frame Rate

Qui è possibile stabilire il frame rate per la registrazione video nel formato AVI.

È possibile scegliere tra i seguenti frame rate: 1FPS, 10FPS, 30FPS

Motion Record Life

Impostazione della durata di registrazione in caso di riconoscimento del movimento.

È possibile scegliere fra 10 immagini o 30 secondi. 10 immagini = vengono acquisite 10 immagini (1 immagine / secondo) e salvate come file AVI. 30 secondi = viene creato un video di 30 secondi in formato AVI.

Video Resolution

Qui è possibile scegliere fra le seguenti risoluzioni video:

1280 x 720, 640 x 480

Impostazioni

Qui vengono visualizzate le impostazioni attuali della voce di menu.

Band Filter

Impostazione della frequenza di rete:

Qui è possibile eseguire l'adattamento alla frequenza di rete del vostro Paese che impedisce lo sfarfallio dell'immagine. È possibile scegliere tra le seguenti frequenze. 50Hz / 60Hz

Firmware Version

Alla voce di menu “Firmware version” viene visualizzata la versione

attuale del firmware.

Reset Setting

Ripristino delle impostazioni di fabbrica

Con questa funzione è possibile ripristinare la videocamera alle impostazioni di fabbrica e cancellare tutte le impostazioni. Selezionare “Yes”, confermare con “OK” e quindi con “Set”.

Exit

Quando si esce dal menù la videocamera ritorna nella normale modalità di funzionamento e ricomincia la registrazione.

Spiegazione dei concetti

Indicazioni del display

Italiano

Fare attenzione a quanto segue.

Durante una registrazione con azionamento al movimento, non è possibile richiamare il menu.

Dopo avere premuto un tasto sul display appare il messaggio “PIR recording (Picture / Video)”.

Attendere finché la registrazione non è stata terminata (max 30 secondi) per accedere al menu.

Fare attenzione a quanto segue. La registrazione con attivazione al movimento reagisce sensibilmente ai movimenti. Posizionare la videocamera in modo che non vengano rilevati movimenti inutili.

Fare attenzione a quanto segue. Una registrazione audio avviene solo in caso di rilevamento del movimento in formato AVI (durata della registrazione 30 sec, il LED non deve essere rosso).

TimeLapse Mode Enable

TimeLapse Interval: 1,5 sec AVI Frame Rate: 30 FPS Video Resolution: 1280 x 720 Band Filter: 60 Hz

PIR-Video Mode Enable

Motion Record Life: 30 sec. Video Resolution: 1280 x 720 Band Filter: 60 Hz

8. Impostazioni

Effettuata l'impostazione della funzione Time-lapse, dopo avere lasciato il menu, si ottiene l'immagine live e il seguente messaggio con i valori di impostati.

Per l'impostazione del rilevamento del movimento, effettuata l'impostazione, appare il seguente monitor.

Per risparmiare la batteria, il monitor si spegne infine dopo 10 secondi e avvia la registrazione.

Italiano

Nota:

Il prodotto non necessita di manutenzione da parte dell’utilizzatore. Al suo interno non vi sono

parti che possano essere controllate o riparate, quindi non tentare mai di aprirlo.

Assicurarsi che non entrino liquidi nell’apparecchio, in quanto potrebbero distruggerlo. Non usare mai detergenti chimici, che potrebbero danneggiare la superficie dell’apparecchio.

Indicazione importante per lo smaltimento dell'apparecchio

La Direttiva europea 2002/96/CE disciplina la regolare raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo segnala che nell'interesse della tutela ambientale l'apparecchiatura al termine della sua vita utile deve essere smaltita conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento della vecchia apparecchiatura può avvenire nei relativi centri di raccolta del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori particolari riguardo alla raccolta (anche relativamente a Paesi extracomunitari) rivolgersi alle proprie autorità amministrative locali. Attraverso la raccolta separata e il riciclaggio si provoca un minore impatto sulle risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute in fase di riciclaggio del prodotto.

Informazioni importanti sullo smaltimento delle batterie

Le batterie con questo contrassegno non contengono alcuna sostanza nociva come cadmio, piombo o mercurio. Secondo le disposizioni del regolamento riguardante le batterie consumate, esse non devono essere più smaltite insieme ai rifiuti domestici. Ai fini della tutela delle risorse naturali e per favorire il riutilizzo di materiali, separare le batterie dai rifiuti di altro tipo, immettendole nel vostro sistema di riciclaggio locale. Un'ulteriore marcatura coi simboli chimici Hg, Cd o Pb indica che la batteria contiene mercurio, cadmio o piombo, in quantità che superano il valore limite stabilito dalla direttiva europea 2006/66. Se le batterie non vengono regolarmente smaltite, tali sostanze possono arrecare danno alla salute delle persone o all'ambiente.

9. Manutenzione e pulizia

9.1 Manutenzione

Controllare regolarmente lo stato fisico del prodotto, per esempio ispezionando la presenza di eventuali danni nell’involucro. In caso di dubbi sulla possibilità di utilizzare il prodotto in modo sicuro, disconnetterlo e assicurarsi che non possa essere utilizzato per errore. Si può presumere che il prodotto non sia più utilizzabile in sicurezza quando:

 L’apparecchio è visibilmente danneggiato;  L’apparecchio non funziona più.

9.2 Pulizia

Passare sul prodotto un panno pulito e asciutto. Se l’apparecchio è particolarmente sporco, si può inumidire il panno con acqua tiepida.

10. Smaltimento

Italiano

Domande

Risposta

Posso spegnere temporaneamente la videocamera?

No, non appena vengono inserite le batterie, il dispositivo comincia la registrazione.

La videocamera è resistente al vento e agli agenti atmosferici?

Sì, il tipo di protezione della videocamera è IP65 ed è ideata sia per l'interno che per l'esterno.

Qual'è la luminosità per ottenere un'immagine ideale?

A partire da 10 Lux si ha la luminosità per un'immagine ideale.

La videocamera dispone di una funzione di visione notturna?

Questa videocamera è un apparecchio a batterie, non è quindi integrata una funzione di visione notturna. Per registrazioni ottimali sono necessarie bune condizioni di luce e, di notte, di sufficiente illuminazione.

Da cosa può dipendere il fatto che l'apparecchio non registri?

Se l'apparecchio non registra, controllare quanto segue:

1. La scheda micro SD è inserita?

2. La scheda micro SD è bloccata? (Lock/Unlock?)

3. La scheda micro SD è stata formattata? La

scheda deve essere formattata prima del primo utilizzo.

Codice tipo

TVAC80010A

Monitor

Monitor LCD da 2,4"

Risoluzione immagine

640 x 480 / 1280 x 720

Risoluzione video

640 x 480 @ 30fps / 1280 x 720 @ 30fps

Sensore

CMOS da 2 megapixel

PIR portata

Max. 3 m

Formato video

MJPEG

Supporto di memoria

Scheda micro SD, max. 32 GB (non in dotazione)

Audio

Sì, in caso di rilevamento del movimento

Alimentazione di tensione

4 batterie AA

Tipo di protezione IP

IP65

Dimensioni

80 x 48 x 150 mm

Peso

350 g, batterie incluse

Temperatura d'esercizio max

da -5°C a +55°C

11. Consigli per l'eliminazione guasti

12. Dati tecnici

Italiano

Intervallo di

tempo

Registrazione dell'immagine

Durata utile della

batteria

1,5 secondi

43200

14 ore

5 secondi

12960

14 ore

10 secondi

8640

24 ore

30 secondi

4320

2 giorni

1 minuto

2880

3 giorni

5 minuti

1152

4 giorni

10 minuti

1152

8 giorni

30 minuti

768

16 giorni

1 ora

768

32 giorni

5 ore

312

65 giorni

10 ore

312

130 giorni

24 ore

270

270 giorni

Durata di

registrazione

PIR // 640 x 480 //

30 secondi

Durata di

registrazione

PIR // 1280 x 720 //

30 secondi

Registrazione dell'immagine

videocamera con

funzione time-lapse //

640 x 480

Registrazione dell'immagine

videocamera con

funzione time-lapse //

1280 x 720

1GB

51 minuti

17 minuti

13.185

4.395

2GB

102 minuti n

34 minuti

26.370

8.790

8GB

408 minuti

136 minuti

105.480

35.160

16GB

816 minuti

272 minuti

210.960

70.320

32GB

1.632 minuti

544 minuti

421.920

140.640

Durata della batteria

Capacità di memoria

D Impressum

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

F Note de l’éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l’éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l’impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

Impressum

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebrujiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

I Impronta

Questo manuale è una pubblicazione del Consiglio di sicurezza ABUS-Center GmbH & Co. KG, linker Kreuthweg 5, 86444 Affing. Tutti i diritti riservati compresa la traduzione. Nessuna riproduzione, ad esempio Fotocopiatrice, microfilm, o in attrezzature per il trattamento elettronico di dati, senza il permesso scritto dell'editore. La riproduzione in qualsiasi forma. Questo diritto di cambiare lo stato dell'arte della stampa. Cambiamenti nella tecnologia e le attrezzature.

ABUS TVAC80010A User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
