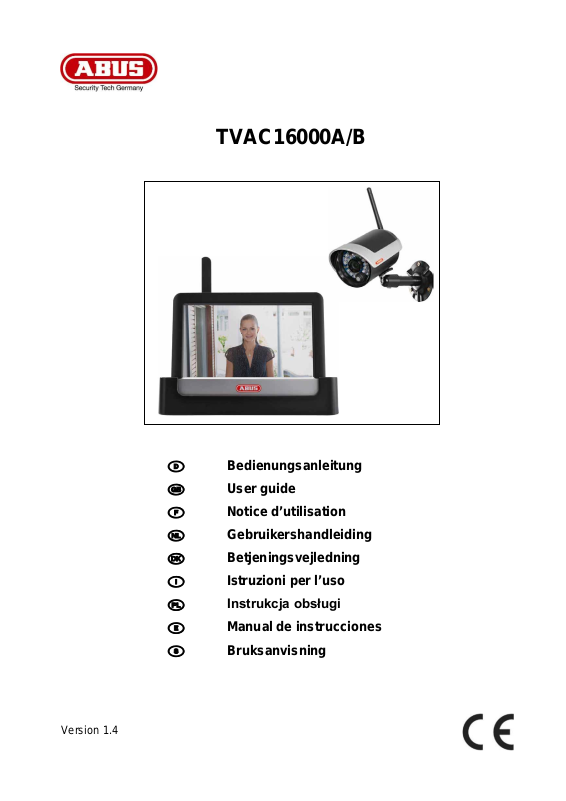

ABUS TVAC16000A operation manual

D

Bedienungsanleitung



User guide

F

Notice d’utilisati on



Gebruikershandleiding



Betjeningsvejledning

I

Istruzioni pe r l’uso



Instrukcja obsługi

E

Manual de instrucciones

S

Bruksanvisning

TVAC16000A/B

Version 1.4

D

Diese Bedienungsanleitung enthält wichtige

I





F

E



S



Hinweise zur Inbetriebnahme und
Handhabung.
Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung
zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im
Inhaltsverzeichnis mit Angab e der
entsprechenden Seitenzahlen auf Seite 7.

Le presenti istruzioni per l'uso contengono
note importanti sulla messa in funzione e
sull’utilizzo.
Vanno osservate anche in caso di cessione del
prodotto a terzi.
La preghiamo pertanto di conservare le
presenti istruzioni per l'uso in vista di una
consultazione futura.

Un elenco dei contenuti con l'indicazione delle
pagine corrispondenti è riportato nell'indice a

pagina 182.

This user guide contains important
information on starting operation and using
the device.
Make sure that this user guide is handed over
when the product is given to other persons.
Keep this user guide to consult later.

A list of contents with the corresponding page
number can be found in the index on page 42.

Les recommandations contenues dans cette
notice d’utilisation sont importantes pour la
mise en service et l'utilisation du produit.
Nous vous prions de bien vouloir les
respecter. Si vous étiez amené à revendre le
produit, nous vous prions de bien vouloir
transmettre cette notice au nouvel acquéreur.
Nous vous recommandons également de
conserver cette notice d'utilisation afin de
pouvoir la consulter à tout moment.

Vous trouverez le récapitulatif des indications du
contenu á la table des matières avec mention de
la page correspondante á la page 77.

Deze gebruiksaanwijzing hoort bij dit product.
Er staan belagrijke aanwijzingen in
betreffende
de ingebruikname en gebruik, ook als u dit
product doorgeeft aan derden. Bewaar deze
hendleiding zorgvuldig, zodat u deze later nog
eens kunt nalezen!

U vindt een opsomming van de inhoud in de
inhoudsopgave met aanduiding van de
paginanummers op pagina 112.

Niniejsza instrukcja obsługi zawiera ważne
wskazówki dotyczące uruchamiania i obsługi.
Pamiętaj o tym, także przekazując produkt
osobie trzeciej. Zachowaj instrukcję do
wykorzystania w przyszłości!

Wykaz treści znajdziesz w spisie treści z podaniem

odpowiednich liczb stron na stronie

217.

Este manual de instrucciones contiene
indicaciones importantes para la puesta en
funcionamiento y para la utilización.
Tenga esto en cuenta, también cuando
transfiera este aparato a terceras personas.
Por este motivo, guarde este manual para
poder consultarlo cuando lo necesite.

El listado de los contenidos figura en el índice
junto a las páginas correspondientes en la página

252.

Denna bruksanvisning innehåller viktiga
anvisningar för idrifttagande och användning.
Dessa anvisningar ska observerad även om
denna produkt överlämnas till tredje part.
Förvara denna bruksanvisning för framtida
referens!

På sidan 287 finns finns en innehållsförteckning
med sidoreferenser.

Denne manual hører sammen med dette
produkt. Den indeholder vigtig information
som skal bruges under opsætning og
efterfølgende ved service. Dette skal huskes
også når produkter gives videre til anden part.
Læs derfor denne manual grundigt igennem
også for fremtiden.

Indholdet kan ses med sideanvisninger kan
findesi indekset på side 147.

TVAC16000A/B

Bedienungsanleitung

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren

Produkten finden Sie auf der Internetseite

www.abus.com/Sicherheit-selbst-installiert

Version 1.4

Originalbedienungsanleitung in deutscher Sprache.

Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kund e,
wir bedanken uns für den Kauf dieses Produkts.
Hiermit erklärt ABUS Security-Center, dass der Funkanlagentyp TVAC16000A/B der RED-Richtlinie

2014/53/EU entspricht. Das Gerät erfüllt zudem die Anforderungen der folgenden EU-Richtlinien: EMV
Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU sowie RoHS Richtlinie 2011/65/EU. Der
vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.abus.com/product/TVAC16000A

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender
diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle
Bedienungs- und Sicherhe i ts hin weis e!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Warnhinweis im Sinne des § 201 StGB:
Wer unbefugt das nichtöffentlich gesprochene Wort eines anderen auf einen Tonträger aufnimmt oder eine so

hergestellte Aufnahme gebraucht oder einem Dritten zugänglich macht kann mit Freiheitsstrafe oder
Geldstrafe bestraft werden!
Ebenso kann bestraft werden, wer unbefugt das nicht zu seiner Kenntnis bestimmte nichtöffentlich
gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das nach aufgenommene oder
abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen Inhalt nach
öffentlich mitteilt.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder
Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs
angegebener Adresse mit.
Die ABUS Securit y-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und
behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den
Bedienungsanleitungen vorzunehmen.
ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in
Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei
Garantie für den Inhalt dieses Dokuments übernommen.

4

Deutsch

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die
Gesundheit besteht, z.B. durch elektrischen Schlag.

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Symbolerklärung

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.

Wichtige Sicherheitshinweise

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine

Dieses Gerät wurde unter Einhaltu ng inter n at ion aler Sicherheitsstandards gefertigt.
Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung
100-240 VAC Wechselspannung, 50 – 60 Hz (über Steckernetzteil an 5 VDC)
Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene
Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden
Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der
Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung
Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu
einem Brand oder einem Stromschlag führen kann.

3. Flüssigkeiten
Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

4. Reinigung
Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.
Das Gerät ist dabei vom Netz zu trennen.

5. Zubehör
Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu
Gefahrensituationen oder Schäden am Gerät kommen.

6. Aufstellungsort
Dieses Gerät ist sowohl für den Betrieb im geschützten Außenbereich als auch für den Innenbereich
vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des
Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser
Bedienungsanleitung.
Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder
unter direkter Sonneneinstrahlung.
Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen
Umgebungstemperaturbereich -10° - 50°C.

5

Deutsch

Vergewissern Sie sich bei Instal lat ion in einer vorha nd enen Vide oüb erwachungsanlage, dass
alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern

werden können.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.
informieren Sie den Lieferdienst.

7. Funkübertragung
Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen
Gegebenheiten am Montageort kann die Reichweite negativ beeinflussen. Deshalb kann bei freier
Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 150m erreicht werden, in
Gebäuden jedoch deutlich weni ger .
Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate:
Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit
gleicher oder benachbarter Funk-Frequenz.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

• Verändern oder manipulier en Sie Net zk ab el und Net z stec ker nicht.

• Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

• Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu
verhindern, dass die Kunststoffummantelung schmilzt.

• Das Netzgerät der Kamera muss vor Feuchtigkeit und Nässe geschützt werden.

2. Befolgen Sie diese Anweisunge n. Be i Nich tbeachtung kann es zu einem elektrischen Schlag kommen:

• Öffnen Sie niemals das Gehäuse oder das Netzteil.

• Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, ver wende n Sie bit te

einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz
oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für
andere Personen.
Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt
verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden

Vermeiden Sie folgende widrige Umgebungsbedingun gen bei Betrie b:

• Nässe oder zu hohe Luftfeuchtigkeit

• Extreme Kälte oder Hitze

• Direkte Sonneneinstrahlung

• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

• Starke Vibrationen

• Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

• Die Kamera darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Sensors

führen

• Die Kamera darf nicht auf unbeständigen Flächen installiert werden

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und

6

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung ........................................................................ 8

2. Lieferumfang ............................................................................................................. 8

3. Merkmale und Funktionen ....................................................................................... 8

4. Hinweise und FAQs .................................................................................................. 9

5. Gerätebeschreibung ................................................................................................. 9

5.1. Beschreibung des Monitors ................................................................................. 9

5.2. Beschreibung der Docking-Station ...................................................................... 9

5.3. Beschreibung der Kamera ................................................................................. 10

6. Installation .............................................................................................................. 11

6.1. Monitorinstallation.............................................................................................. 11

6.2. Paarung der Kamera und des Monitors ............................................................. 11

6.3. Docking-Station an das Netzwerk anschließen .................................................. 12

6.4. Kameramontage ................................................................................................ 12

7. Bedienung ............................................................................................................... 13

7.1. Hauptmenü ........................................................................................................ 13

7.2. Live-Ansicht ....................................................................................................... 14

7.3. Ereignisliste ....................................................................................................... 17

7.3.1. Liste der Aufnahmen .................................................................................. 17

7.3.2. Aufzeichnung ansehen ............................................................................... 18

7.3.3. Aufzeichnungen löschen ............................................................................ 19

7.4. Einstellungen ..................................................................................................... 19

7.4.1. Kameraeinstellungen .................................................................................. 19

7.4.2. Rekordereinstellungen ................................................................................

20

7.4.3. Netzwerkeinstellungen ............................................................................... 22

7.4.4. Alarmeinstellungen ..................................................................................... 24

7.4.5. Systemeinstellungen .................................................................................. 25

7.4.6. Fehlerbehbung (FAQ) ................................................................................. 28

8. Fernzugriff via App ................................................................................................. 28

9. Wartung und Reinigung ......................................................................................... 35

9.1. Wartung ............................................................................................................. 35

9.2. Reinigung .......................................................................................................... 35

10. Entsorgung ............................................................................................................. 35

11. Tipps zur Fehlerbehebung ..................................................................................... 36

12. Technische Daten ................................................................................................... 37

7

Deutsch

1x IR Funk-Außenkamera

Montagematerial

1. Bestimmungsgemäße Verwendung

Mit diesem 7‘‘ Touchscreen Funkmonitor und der IR- Funkaußenkamera können Sie problemlos Videosignale
per Funk auf mittleren bis großen Distanzen übertragen und darstellen.
Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kab el n nicht m öglic h ist: di e
Kamera überträgt das Videosignal drahtlos an den Funkmonitor. Aufgrund der Umwandlung in digitale
Signale können somit Störungen und Interferenzen reduziert werden.
Sobald der Sensor der Kamera eine Bewegung detektiert, startet die Aufzeichnung auf SD-Karte.
Sie haben die Möglichkeit bis zu 4 Kameras (TVAC16010A/B / TVAC16011A) mit dem Monitor zu verbinden
und diese in
der 4-fach Ansicht darzustellen und gleichzeitig mit QVGA Auflösung aufzuzeichnen. Um eine Aufzeichnung
in der Vollbildansicht bei voller Auflösung m it Audio zu realisieren, aktivieren Sie im Menü ausschließlich eine
Kamera.
Des Weiteren können Sie via Smartphone über die ABUS App „App2Cam“ das Livebild der Kameras
einsehen und aufgezeichnete Daten wiedergeben, wenn der Monitor in der Docking-Station steht und diese
mit dem Internet verbunden ist.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

7“ LCD Monitor mit Docking-

Station

2,4 GHz inkl. Kam erahalt er ung &

Netzwerkkabel

2 x Netzteil inkl. EU-, AU- und

UK-Adapter 5 VDC/ 1A

3. Merkmale und Funktionen

• Komplettset aus IR-Funk-Außenkamera, Monitor und Docking-Station

• Kompakte IP66 Außenkamera mit Infrarot Nachtsichtfunktion und 640 x 480 Pixel Auflösung

• Mobiler Zugriff via App

• Fernzugriff via LAN über die Docking-Station (gleichzeitiges Akkuladen für Monitor)

• 7'' Farb-LCD-Monitor mit integrierten Lautsprechern (Akkubetrieb)

• Übertr ag ung vo n Video und Audio mittels verschlüsseltem Digitalfunk

• Erweiterbar auf bis zu 4 Funk-Kameras

• Einfac he Be dienung am intuitivem Touchs cr een

8

Deutsch















Docking-Schnittstelle
Monitor

Spannungsversorgung
5VDC/1A

       



4. Hinweise und FAQs

Wichtige Hinweise zu diesem Produkt und weiteren Produkten finden Sie auf unserer Internetseite

www.abus.com/Sicherheit-selbst-installiert

dieser Anleitung.

. Informationen für die Fehlerbehebung finden Sie unter Punkt 11

5. Gerätebeschreibung

5.1. Beschreibung des Monitors

Power Taste
Antenne (ausklappbar)
Ausklappbarer Standfuß
SD-Karten Slot
Reset-Taste
Spannungsversorgung 5VDC/1A

5.2. Beschreibung der Docking-Station



LAN-Schnittstelle




9

Deutsch

LED

Status

Bedeutung

Power LED 
An (rot)

Kamera an

Aus

Kamera aus

Link LED 

Blinken

Die Kamera ist im „Pairing-Mode“

An (grün)

Kamera hat Verbindung zum Monitor

Aus

Kamera ist im Standby









Link LED



IR-LED







Mikrophon



Anschluss
5 VDC / 1A

5.3. Beschreibung der Kamera

Antenne
Fix-Objektiv
Power LED

Lichtsensor
Kamerahalterung

Pairing-Taste

Spannungsversorgung



10

Deutsch

Achtung:

Die Akkulaufzeit beträgt ca. 1,5 Stunden.

Achtung:

Akku immer ausreichend geladen sein muss, um eine verlustfreie Aufzeichnung zu gewährleisten.

6. Installation

6.1. Monitorinstallation

1. Verbinden Sie das Netzteil mit dem Monitor

2. Schalten Sie das Gerät ein. Drücken Sie hierzu etwa 5 Sekunden lang die Power-Taste.

Bitte beachten Sie, dass der Monitor vor dem ersten Einsatz OHNE externer
Spannungsversorgung, mindestens 8 Stunden geladen werden muss!

Durch den eingebauten Akku haben Sie die Möglichkeit, den Monitor flexibel einzusetzen.
Wenn das Akku Symbol blinkt muss der Akku geladen werden. Bitte beachten Sie, dass der

6.2. Paarung der Kamera und des Monitors

Um eine Kamera m it dem Monitor zu verb in den geh e n Sie wie folgt vor:

1. Schließen Sie die Kamera und den Monitor an die Netzteile an.

2. Wählen Sie im Menü des Monitors „Kamera“, anschließend „Paarung“ und die gewüns c hte
Kamera (1-4). Das System zählt von 60 Sekunden abwärts.

3. Drücken Sie während der 60 Sekunden kurz die PAIRING-Taste am Kabel der Kamera.

4. Bei erfolgreicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft

Achtung:

Bitte beachten Sie, dass die Verbindungsdauer bis zu 60 Sekunden dauern kann.

11

Deutsch

Achtung:

Schrauben Sie hierzu die mitgelief erte Ant enn e sc ho n zu Beginn an.

6.3. Docking-Station an das Netzwerk anschließen

Um die Docking-Station mit dem Internet zu verbinden gehen Sie bitte wie fol gt vo r:

1. Verbinden Sie das Netzwerkkabel mit Ihrem Router und der Docking-Station.

2. Verbinden Sie sich erst mit dem Netzwerk, wenn Sie alle nötigen Einrichtungen am Monitor
vorgenommen haben. Die Netzwerkeinstellungen werden Ihnen unter 7.4.3 beschrieben.

3. Nach Einrichtung des Netzwerks tippen Sie im Untermenü auf das Netzwerksymbol und
anschließend auf „mit Internet verbind.“.

Das Netzteil sollte an der Docking- Station angeschlossen sein, damit eine einwandfreie
Stromversorgung gegebe n ist.

6.4. Kameramontage

Wählen Sie mit Hilfe der Kamerahalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun
die Bohrungslöcher auf dem Untergrund und bohren Sie diese vor. Setzen Sie zunächst die mitgelieferten
Dübel ein und befestigen sie mit den Schrauben nun die Halterung.

Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass die Reichweite der Funk­übertragung am Ort der gewünschten Insta llati on verfügbar ist.

Sie haben die Möglichkeit die Halterung um 90° zu schwenken um eine gewünschte Position auszuwählen.
Lockern Sie zunächst die Schraube an der Seite und stellen Sie den gewünschten Blickwinkel ein. Fixieren
Sie die Schraube im Anschluss um die gewünschte Position zu fixieren.

12

Deutsch



Live-Ansicht



Ereignisliste



Einstellungen







Schrauben Sie im Anschluss die Kamera auf den Halter auf und verbinden Sie das Netzteil mit der Kamera.

7. Bedienung

Um den Monitor AN / AUS zu schalten, halten Sie die Power-Taste für mindestens 5 Sekunden gedrückt.

7.1. Hauptmenü

Eine laufende Aufnahme stoppt immer sobald Sie ins Hauptmenü gehen!

13

Deutsch

SD-Karten Anzeige

Akkuanzeige

Dieses Symbol erscheint, wenn Ihr Monitor an das Netzwerk
wünschen.



  















7.2. Live-Ansicht

Symbolerklärung

Keine SD-Karte





SD Karte erkannt und fast
leer

SD Karte voll

Akku vollständig geladen Die Akku-Laufzeit beträgt ca. 1,5 Stunden.

Akku fast leer

Status Internetverbindung

Verbindungsaufbau Eine Verbindung zum Netzwerk wird aufgebaut.

Erfolgreiche Verbindung Es besteht eine Verbindung zum Netzwerk.



Verbindungsabbruch Die Netzwerkverbindung ist abgebrochen.

Fernzugriff aktiv

Tipp: Vor dem Entfernen der SD-Karte schalten Sie das Gerät
bitte immer ab.

Bitte laden Sie den Akku des Monitors, sobald das Symbol
erscheint und blinkt

Erscheint dieses Symbol, wird über die App auf das Livebild
zugegriffen.

Intranet

angeschlossen ist, Sie jedoch keine Verbindung zum Internet

14

Deutsch

Timer

Aufzeichnungsstatus

Kameranummer und Empfang Kamera

Funkreichweite ausreichend ist.

Bewegungserkennung

einer bewegungsgesteuerter Aufnahme.

Untermenü öffnen und schließen

Bildansicht

Wenn Sie in der Einzelansicht auf die Lupe tippen legen sich

Untermenü













Zeitplan wurde hinterlegt

Symbol erscheint, wenn eine programmierte Aufzeichnung
stattfindet

Blinkt Rot: Gerät zeichnet
auf

Dauerhaft Rot: Gerät
zeichnet nicht auf

Empfang der Kamera sehr
gut

Wenn Sie direkt auf das REC Symbol tippen, starten Sie
eine manuelle Aufnahme. Wählen Sie es erneut aus, um die
Aufnahme zu stoppen.

Die Reichweite ist abhängig von den
Umgebungsbedingungen (z.B. Mobilfunk-Antennen,
Starkstrommasten, elektrische Leitungen, Decken und Wände,

Kein Empfang

Aufzeichnung durch

etc.). Bitte prüfen Sie vor Installation der Kamera, ob die

Die maximale Aufzeichnungsdauer beträgt 2 Minuten bei

Bewegungserkennung

>Untermenü öffnen
< Untermenü schließen

Durch Antippen der Pfeiltasten öffnet und schließt sich das
Untermenü.

fünf Felder über das Bild.
Drücken Sie auf eines der markierten Felder sehen Sie dieses
vergrößert.
Auf dem „Vollbildanzeige“-Symbol verlass en Sie die v ergr ößer te
Ansicht.



Zoom

Vollbildanzeige Hier gelangen Sie zurück in die Vollbildansicht

Netzwerkverbindung

Die Funktionsbeschreibung des Untermenüs finden Sie in der
Tabelle auf der nächsten Seite.



Kameramodus

Lautstärke

Hauptmenü Hier gelangen Sie in das Hauptmenü

15

Deutsch

Netzwerkverbindung

Diese Option ist nur verfügbar, wenn der Monitor auf der Docking-

Kameramodus

Wählen Sie den gewünschten Anzeigemodus, indem Sie SCAN,

SCAN

Sequenzanzeige aller Kameras mit 5 Sekunden
Verweildauer

QUAD

Vierfachansicht

CAM1-4

Vollbildansicht pro Kamera

Audioaufzeichnung mehr vorgenommen werden.

Einstellung der Alarm und Sprechlautstärke

Stellen Sie die Lautstärke des Alarmtons (Glockensymbol) oder

Station steht und das Netzwerkkabel sowohl an Docking-Station
als auch am Router angeschlossen ist.
Tippen Sie das Netzwerksymbol an und wählen Sie, ob Sie das
Objekt mit dem Internet verbinden oder nur das Gerät geladen
werden soll.

Achtung: Richten Sie vorher das Netzwerk ein – wie Sie das

machen können, finden Sie unter Punkt 7.4.3.
Ist der Monitor mit dem Internet verbunden ist keine Konfiguration

oder Bedienung mehr möglich. Um in das Hauptmenü zu gelangen
trennen Sie bitte die Verbindung zum Internet.

QUAD oder eine Kamera (Cam1-4) antippen.

Haben Sie 1 Kamera eingelernt, wird Ihnen das Bild der Kamera
im Vollbild angezeigt.

Haben Sie 2 – 4 Kameras eingelernt, springt das System im
SCAN Modus oder in der Vollbildansicht nach 2 Minuten
automatisch in den QUAD Modus. Hier können Sie maximal vier
Kameras gleichzeitig sehen.

Bitte beachten Sie, sobald mehrere Kameras eingelernt sind,
ist eine Aufzeichnung ausschließlich im Quad-, nicht im
Vollbildmodus möglich.

Bitte beachten Sie, dass die Aufzeichnung gestoppt wird
sobald Sie in das Hauptmenü oder von der Quad- in die
Vollbildansicht gehen.

Bitte beachten Sie, sobald mehrere Kameras eingeschalten
sind, verringert sich die Auflösung und es kann keine

Kameratons (Lautsprechersymbol) durch Drücken von „+“ und „-“
ein.

Der Alarmton ertönt, wenn Sie einen Timer oder eine Erinnerung
zu einer bestimmte Uhrzeit hinterlegt haben.

16

Deutsch

Achtung:

2, um sich oder anderen Personen nicht in eine rechtswidrige Lage zu bringen.







  



  

7.3. Ereignisliste

In der Ereignisliste werden Ihnen alle Aufnahmen angezeigt. Die Aufnahmen sind nach Datum sortiert.

Ihre Aufnahmen sind immer mit Audio aufgezeichnet. Bitte beachten Sie die Klausel auf Seite

7.3.1. Liste der Aufnahmen

Sobald Sie das grün hinterlegte Datum antippen, gelangen Sie in die Liste der Aufnahmen. Die
Aufzeichnungen werden in Unterordnern abgespeichert, die nach dem Aufzeichnungsdatum benannt werden.
Die Aufzeichnungen werden als Einzeldatei mit der Aufnahmezeit als Dateiname abgespeichert.

17

Deutsch

Wählen Sie eine der nummerierten Kameras um die

anzeigen zu lassen.

Ein grün hinterlegtes Feld bedeutet, dass eine Aufnahme an
„Liste der Aufnahmen“.

müssen vorher nicht mehr bestätigen.

A=AM
1 = Kamera 1

10-10-2012

Aufnahmetag

- / +

-/+ Lautstärkeregelung

/ 

Nächste / Vorherige Aufzeichnung

Stop

/ II

Play / Pause



7.3.2. Aufzeichnung ansehen

Sobald Sie auf den Dateinahmen tippen können Sie sich die Aufnahme ansehen.

Symbolerklärung















Live-Ansicht Wechsel in die Live-Ansicht

Zurück Hier gelangen Sie zurück in das Hauptmenü.

Kamera

Wochentag Hier sehen Sie den Wochentag.

Tag

Monatswechsel

Datei löschen

Aufzeichnungen dieser anzeigen zu lassen. Wählen Sie die
Kamera mit „A“ aus um die Aufzeichnungen aller Kameras

diesem Tag vorhanden ist. Durch Antippen gelangen Sie in die

Drücken Sie die Pfeiltasten um zwischen den Monaten zu
wechseln.

Achtung:

Bitte beachten Sie, dass die Aufnahme sofort gelöscht wird. Sie



A105859-1.mp4



Kamera Zeigt Ihnen die Aufnahme der jeweiligen Kamera an.

Aufnahmedatei



02:00 Laufzeit der Aufzeichnung







10:58:59 = Uhrzeit

18

Deutsch



Kamera zum Paaren auswählen







7.3.3. Aufzeichnungen löschen

Es gibt drei Möglichkeiten die Dateien auf der SD Karte zu löschen:

1. In der Er ei gn isliste wenn Sie auf das Symbol tippen. Löschen Sie die Datei durch drücken der -
Tasten. Um den Vorgang abzubrechen, drücken Sie die x-Taste.

2. SD Kar t e am Monitor formatieren unter dem Menüpunkt „System“ > „Speicherkarte formatieren“.

3. SD Kar t e am Computer löschen.

7.4. Einstellungen

Unter dem Menüpunkt „Einstellungen“ können Sie zwischen folgenden Punkten wählen:

7.4.1. Kameraeinstellungen

1. Wählen Sie die gewünschte Kamera (1-4) aus.
Das System zählt von 60 Sekunden abwärts.

2. Drücken Sie während der 60 Sekunden die
PAIRING-Taste am Kabel der Kamera, bis die
grüne LINK-LED an der Vorderseite der Kamera
zu blinken anfängt.

Bei erfolgreicher Verbindung leuchtet die LINK­LED der Kamera dauerhaft.

19

Deutsch



Kamera anzeigen / ausblenden



Kamera-Helligkeit



Verwenden Sie die -Tasten um eine Kamera
anzuzeigen oder drücken Sie -Taste um Sie
auszublenden.

Wenn Sie nicht vier Kameras eingelernt haben,
blenden Sie die anderen Kameras aus.

Wählen Sie von -2 (dunkel) bis 2 (hell) die
gewünschte Helligkeit aus.

7.4.2. Rekordereinstellungen

20

Deutsch



Bewegungserkennung



Alarmierung per E-Mail

bitte ob diese sich im Spam Ordner befindet.

Hier können Sie die Empfindlichkeit der
Bewegungserkennung je Kamera einstellen.
Sie können zwischen „Niedrig“, „Hoch“ und „Aus“
wählen.

Hoch: Bewegungserkennung mit hoher Sensibilität
Niedrig: Bewegungserk enn ung mit geringer
Sensibiliät
Aus: Bewegungserkennung aus, hier wird bei
Bewegung nicht aufgenommen.

Sie können sich eine Alarmierung per E-Mail
schicken lassen, sobald die Kamera eine
Bewegung detektiert.

Gehen Sie bitte wie folgt vor:

1. Wählen Sie „aktiv“.

Mit „deaktiv“ schalten Sie diese Funktion
wieder aus und Sie erhalten keine E-Ma il b ei
Bewegungserkennung.

2. Geben Sie Ihren SMTP Server

(Postausgangsserver) Ihres E-Mail-Anbieters
ein.
z.B. mail.gmx.net oder smtp.gmail.com, …

3. Geben Sie den zugehörigen Port ein

z.B. 465

Den Postausgangsserver und den
dazugehörigen Port finden Sie auf der
Internetseite Ihres E-Mail-Anbieters.

4. Geben Sie anschließend Ihre E-Mail-Adresse

ein

5. Geben Sie das Passwort Ihres E-Mail

Accounts ein

6. Geben Sie die E-Mail Adresse ein, an die die

Alarmierung gesendet werd en soll.
Die beiden E-Mail Adressen können
voneinander abweichen.

7. Bei Bewegungserkennung bekommen Sie

eine E-Mail mit folgendem Betreff.
„Motion detected by your security system.”

Damit diese Funktion gegeben ist, muss der
Monitor in der Docking-Station stehen und mit dem
Internet verbunden sein.

Bitte beachten Sie, dass Sie ausschließlich eine E­Mail darüber erhalten, dass Bewegung erkannt
wurde. Sie erhalten kein Bild oder eine Live­Ansicht. Sie können sich die Aufnahme
anschließend auf der SD-Karte ansehen oder
gehen über die App in die Live-Ansicht.

Sollten Sie die E-Mail nicht erhalten, prüf en Sie

21

Deutsch



Timeraufnahme

Aufzeichnung angezeigt.



Interneteinstellungen



Sie können eine Aufnahmezeit hinterlegen, um zu
einer ganz bestimmten Uhrzeit aufzunehmen.
Sie können bis zu 5 Aufnahmevorgänge
hinterlegen.

1. Wählen Sie zuerst die Nummer der Kamera

aus

2. Stellen Sie die Start- und Stoppzeit ein.

Benutzen Sie hierzu bitte die Pfeil-Tasten.

3. Wählen Sie das gewünschte Datum aus dem

Kalender

4. Tippen Sie „Speichern“ um den Vorgang zu

7.4.3. Netzwerkeinstellungen

speichern oder „löschen“ um ihn
zurückzusetzen.

5. Sobald Sie eine Timeraufnahme hinterlegt

haben, wird Ihnen das

 Symbol bei

Um eine Verbindung mit dem Internet herstellen
und mit der App auf die Kamera zugreif en zu
können, schließen Sie die Docking-Station mit
Hilfe des Netzwerkkabels an Ihren Router an.
Wählen Sie zwischen statischer IP und DHCP.
Bestätigen Sie anschließend mit „OK“.

Informationen:
Eine IP Adresse ist eine Adresse in
Computernetzen. S ie wird Ger äten zu ge wies en ,
die an das Netz angebunden sind und macht die
Geräte so adressierbar und damit erreichbar.

DHCP:

Eine DHCP ist eine dynamische IP Adresse, die
automatisch vergeben wird.

Stat. IP:

Die Daten für eine statische IP finden Sie in den
Einstellungen Ihres Routers.

22

Deutsch



Sicherheitscode

möchten.



Netzwerkinformationen

Der Standard-Sicherheitscode ist: 123456
Bitte ändern Sie aus Sicherheitsgründen den Code
und vergeben Sie ein neues Passwort (max. 8­stellig).
Tippen Sie hierzu in das weiß hinterlegte Feld und
es öffnet sich eine Tastatur.

Bestätigen Sie abschließend bitte mit „OK“.
Den Sicherheitscode benöti gen Si e später wenn

Sie über die App auf die Kameras zugreifen

Hier erfahren Sie sämtliche Informationen zum
aktiven Netzwerk.

Den DID Code müssen Sie später bei der App
eingeben.

23

Deutsch



Dauer



Melodie





7.4.4. Alarmeinstellungen

Hier können Sie die gewünschte
Alarmierungsdauer aus wä h len.
Die Alarmierungsdauer können Sie individuell
einstellen: 2 Sekunden, 10 Sekunden , 30
Sekunden oder keinen Ton.
Drücken Sie eine beliebige Taste um den
Alarmton im Alarmfall abzuschalten.

Hier haben Sie die Möglichkeit zwischen drei
Alarmmelodien zu wählen.

24

Deutsch



Energiesparmodus



Automatische Sperre



Zeit // Alarm einstellen

stoppen.









7.4.5. Systemeinstellungen

Hier können Sie die automatische
Bildschirmabschaltung nach 2 Minuten
aktivieren oder deaktivieren.

Ist der Energiesparmodus aktiviert, hält Ihr
Akku ca. eine halbe Stunde länger.

Ist die automatische Sperre aktiviert, reagiert
der Monitor nach ein paar Minuten nicht mehr
auf die Touchfunktion. Schalten Sie den
Monitor durch Drücken der „Power-Taste“
wieder ein.

Hier können Sie eine Erinnerung für eine
bestimmte Uhrzeiit einrichten.

Geben Sie die gewünschte Uhrzeit ein , zu der
Sie erinnert werden möchten.
Drücken Sie „Speichern“ und tippen Sie die
Uhrzeit rechts im Feld an, so erscheint  .
Das System läutet dann zur hinterlegten Zeit
und folgendes Symbol erscheint.

Tippen Sie auf „OK“ um den Alarm zu

25

Deutsch

Zeit // Datum und Uhrzeit einstellen

Zeitzone



Speicherkarte formatieren

Hier können Sie Datum und Uhrzeit einstellen.
Speichern Sie anschließend Ihre Eingabe.
Hinweis:

AM = 00:00 – 11:59
PM = 12:00 – 23:59

Hier können Sie die Zeitzone für ihr Land
einstellen.
Wählen Sie mit den Pfeiltasten die
Länderregion aus.

Speichern Sie anschließend ihre Eingabe.

Wenn Sie Ihre Speicherkarte formatieren
möchten, können Sie das am PC oder direkt
am Monitor tun.
Drücken Sie die -Taste und bestätigen Sie
mit „OK“.
Brechen Sie den Vorgang ab, indem Sie
„Abbruch“ drücken.

26

Deutsch

Ringspeicher aktivieren



Systemupdate



Werkseinstellungen wiederherstellen / Sprache / Hz wählen

den Anweisungen.

Hier können Sie die den Ringspeicher für die
Aufzeichnung aktivieren

Falls diese Funktion deaktiviert ist, stoppt der
Monitor die Aufzeichnung, s obal d die SD-Karte
voll ist.

Bitte verwenden Sie immer die aktuellste
System Firmware. Die aktuellste Version
können Sie sich auf unserer Internetseite

www.abus.com

TVAC16000A/B) herunterladen. Zum
Herunterladen gehen Sie bitte wie folgt vor:

1. Entnehmen Sie die SD Karte von dem

2. Entpacken Sie den Ordner, speichern Sie

3. Entnehmen Sie die SD-Kar t e wieder aus

4. Gehen Sie in die Systemeinstellungen,

5. Drücken Sie OK um die aktuellste

(Artikelnummer

Monitor und führen ihn in ein SD­Kartenlesegerät ein, das mit Ihrem PC
verbunden ist.

die Datei aus dem Ordner auf der SD­Karte.

dem SD-Kartenlesegerät und setzen Sie
sie wieder in den Monitor ein.

Systemupdate und drücken Sie -Taste.
Firmware zu installieren.

Brechen Sie den Vorgang ab, indem Sie
„Abbruch“ drücken.

Hier können Sie die Sprache und die
Netzfrequenz auswählen.
Standard-Wert Deutschland: 50 Hz

Sobald Sie die Sprache ändern, werden die
Werkseinstellungen wiederhergestellt. Sobald
Sie mit „OK“ bestätigen fährt das System
automatisch herunter.
Drücken Sie „Abbruch“ um den Vorgang
abzubrechen.

Nachdem das System heruntergefahren ist,
starten Sie es erneut indem Sie die Power­Taste drücken.

Sie werden anschließend dazu aufgefordert
den Bildschirm zu kalibrieren. Folgen Sie bitte

27

Deutsch



FAQ Auswah l



Netzwerkverbindung

Netzwerkeinstellungen und Ihrem Router vorgenommen haben.



App „App2Cam“

7.4.6. Fehlerbehbung (FAQ)

Hier können Sie die Tipps zur Fehlerbehebung
direkt am Monitor nachlesen.

Wählen Sie die entsprechende Frage aus um
die Hilfestellung anzuzeige n.

8. Fernzugriff via App

Einbindung in die App2Cam

Mit diesem 7‘‘ Touchscreen Funkmonitor haben Sie die Möglichkeit, sich Live auf Ihre Kameras zu schalten.
Diese Anleitung zeigt Ihnen wie Sie das TVAC16000A/B System in die App2Cam einbinden, um unterwegs
auf das Livebild zugreifen zu können.

Vergewissern Sie sich das der Monitor in der Docking-Station
steht, diese mit dem Internet verbunden ist, die Verbindung zum

Internet besteht und Sie alle relevanten

Laden Sie die App „App2Cam“ aus dem App Store herunter.

28

Deutsch



System hinzufügen

Öffnen Sie die App auf Ihrem Mobiltelefon und tippen Sie auf das
Symbol .

Tippen Sie anschließend auf das Lupensymbol um Ihr
TVAC16000A/B System hinzuzufügen.

29

Deutsch



System Informationen eingeben



Verbindungsstatus

Systemname

z.B. System 1

Disconnected = Es besteht keine Verbindung zum System

Hier können Sie ein weiteres System hinzufügen

gelangen.

Die Verbindung wird aktuali s iert.

1. Geben Sie anschließend einen Namen für Ihr System unter
„Kamera Name“ ein, der auf Ihrem Mobiltelefon anzeigt
werden soll.

2. Geben Sie nun die 15-stellige DID Nummer ein.

Diese finden Sie in den Netzwerkinformationen Ihres
Monitors, auf dem Produktaufkleber Ihres Produkts oder Sie
klicken auf die Suchfunktion „Suchen“ und es wer de n Ihne n
alle Geräte im Netzwerk angezeigt.

3. Geben Sie anschließend noch Ihr Passwort ein.

Das Passwort ist der Sicherheitscode, den Sie ebenfalls in
den Netzwerkinformationen Ihres Monitors finden.
Haben Sie Ihr Passwort noch nicht am Monitor geändert, ist
das Standardpasswort: 123456.

4. Speichern Sie anschließend die Einstellungen mit „Sichern“

und „Ja“.

Sobald Sie Ihr Passwort im Monitor ändern, müssen Sie es auch
hier ändern, sonst können Sie nicht auf die Kameras zugreifen.

Wenn Sie Ihr System erfolgreich hinzugefügt haben, erscheinen
der Name Ihres Systems und der aktuelle Verbindungsstatus.
Tippen Sie auf den Bildschirm und Sie gelangen in die Live­Ansicht.

Verbindungsstatus

Connected = Sie sind mit Ihrem System verbunden

System hinzufügen

System Konfiguration

Hier gelangen Sie zu der System Konfiguration.
Drücken Sie um wieder in die Liveansicht zu

Verbindungsaktualisierung

Firmware-Information / PIN Code

Hier können Sie die aktuelle Firmware Version
des Systems sehen und einen PIN Code
hinterlegen. Wie Sie einen PIN Code hinzufügen
können finden Sie unter .

30
