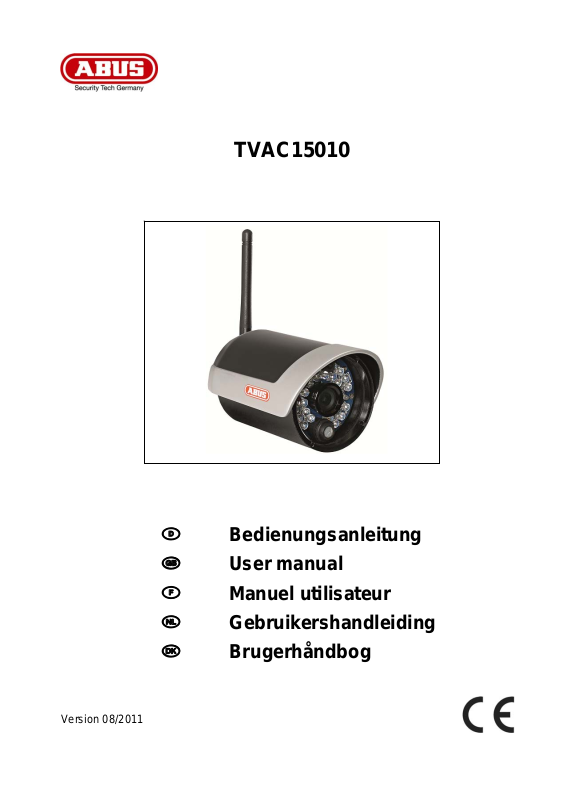

ABUS TVAC15010 User guide [ml]

TVAC15010

D Bedienungsanleitung  User manual

F Manuel utilisateur

 Gebruikershandleiding  Brugerhåndbog

Version 08/2011

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf

Seite 4.

Deutsch

English

These user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party. Therefore look after these operating instructions for future reference!

A list of contents with the corresponding page number can be found in the index on page 14.

Français

Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 24.

Nederlands

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op

pagina 34.

Dansk

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 44.

TVAC15010

Bedienungsanleitung

Version 08/2011

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustell en, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, b eachten Sie alle Bedienungs- und Sicherheitshinweise!

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Deutsch

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung v erursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandard s gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung 100-240 VAC Wechselspannung, 50 – 60 Hz (über Steckernetzteil an 5 VDC) Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild angeg ebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Flüssigkeiten Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

4. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

5. Zubehör Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

6. Aufstellungsort Dieses Gerät ist sowohl für den Betrieb im geschützten Außenbereich und für den Innenbereich vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden. Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung. Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich -10° - 50°C.

7. Funkübertragung Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montagort könne die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 200m erreicht werden, in Gebäuden jedoch deutlich weniger. Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate: Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Ge räte mit gleicher oder benachbarter Funk-Frequenz.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

• Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

• Das Netzgerät der Außenkamera muss vor Feuchtigkeit und Nässe geschüt zt werden.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

• Öffnen Sie niemals das Gehäuse oder das Netzteil.

• Stecken Sie keine metallischen oder feuergefährlichen Gegenstände in das Geräteinnere.

• Um Beschädigungen durch Überspannungen (z. B. Gewitter) zu vermeiden, verwenden Sie bitte

einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachung s anlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienha fte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt

verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

Deutsch

• Nässe oder zu hohe Luftfeuchtigkeit

• Extreme Kälte oder Hitze.

• Direkte Sonneneinstrahlung

• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

• starke Vibrationen

• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.

• Die Kamera darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Sensors

führen.

• Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Auspacken

Während Sie das Gerät auspacken, handhaben sie diese s mit äuß erster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung ..................................................................................................... 5

2. Lieferumfang ........................................................................................................................................... 5

3. Merkmale und Funktionen ..................................................................................................................... 5

4. Gerätebeschreibung .............................................................................................................................. 5

4.1 Überblick ........................................................................................................................................ 5

4.2 Beschreibung der Kamera ............................................................................................................. 6

5. Installation ............................................................................................................................................... 6

5.1 Paarung der Kameras und des Monitors ....................................................................................... 6

5.2 Kameramontage ............................................................................................................................. 7

6. Wartung und Reinigung ......................................................................................................................... 8

6.1 Wartung ......................................................................................................................................... 8

6.2 Reinigung ...................................................................................................................................... 8

7. Entsorgung ............................................................................................................................................. 8

8. Technische Daten ................................................................................................................................... 9

Deutsch

1. Bestimmungsgemäße Verwendung

Diese IR Funk-Außenkamera 2,4 GHz mit PIR ist ein optionales Zubehör für den 3,5“ TFT-Funkmonitor. Sie haben die Möglichkeit bis zu 4 Kameras mit dem Monitor zu verbinden. Mit dieser 2,4 GHz IR FunkAußenkamera können Sie problemlos Videosignale per Funk an den Funk-Monitor übertragen. Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist: die Kamera überträgt das Videosignal drahtlos an den Monitor. Aufgrund der Umwandlung in digitale Signale können somit Störungen und Interferenzen vermieden werden.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

IR Funk-Außenkamera 2,4 GHz inkl.

Kamerahalterung & Montagematerial

Netzteil inkl. EU-, AU- und UK-Adapter

5 VDC / 1A

3. Merkmale und Funktionen

• Kompakte IP66 Außenka mera mit Infrarot Nachtsichtfunktion

• Integrierter digitaler 2,4 GHz Sender zur verschlüsselten kabellosen Übertragung von Videodaten

• IR-Digitalfunk-Außenkamera für die Integration in TVAC15000 Funkmonitor

• 400 TVL Auflösung, 3,6 mm Fixobjektiv

4. Gerätebeschreibung

4.1 Überblick

Artikelnummer TVAC15010 Auflösung 400 TVL IR IR-Schwenkfilter (ICR) PIR Betriebsspannung 5VDC

√ √ √

4.2 Beschreibung der Kamera

2 3

5 7

4 6



Antenne

Lichtsensor

Fix-Objektiv

Power LED

Link LED

IR-LED

PIR-Sensor

Kamerahalterung

Pairing-Taste

Anschluss Spannungsversorgung



5 VDC / 1A

Deutsch

5. Installation

5.1 Paarung der Kameras und des Monitors

Um eine Kamera mit dem Monitor zu paaren gehen Sie wie folgt vor:

1. Schließen Sie an den Kameras und dem Monitor die Netzteile an.

2. Wählen Sie im Menü des TFT-Monitors „Camera Setup -> Pairing“ die gewünschte Kamera und bestätigen Sie die Auswahl mit OK. Das System zählt von 60 Sekunden abwärts.

3. Drücken Sie während der 60 Sekunden die PAIRING-Taste am Kabel der Kamera, bis die grüne LINK-LED an der Vorderseite der Kamera zu blinken anfängt.

4. Bei erfolgreicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft und der Monitor wechselt in die Live-Ansicht.

Achtung:

Bitte beachten Sie, dass die Verbindungsdauer bis zu 30 Sekunden dauern kann.



Deutsch

5.2 Kameramontage

Wählen Sie mit Hilfe der Kamerahalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun die Bohrungslöcher auf dem Untergrund und Bohren Sie diese vor. Setzen Sie zunächst die mitgelieferten Dübel ein und befestigen sie mit den Schrauben nun die Halterung.

Achtung:

Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass die Reichweite der Funk-Übertragung am Ort der gewünschten Installation verfügbar ist.

Sie haben die Möglichkeit die Halterung um 90° zu schwenken um eine gewünschte Position auszuwählen. Lockern Sie zunächst die Schraube an der Seite und stellen Sie den gewüns chten Blickwinkel ein. Fixieren Sie die Schraube im Anschluss um die gewünschte Position zu fixieren.

Schrauben sie im Anschluss die Kamera auf den Halter auf verbinden Sie das Netzteil mit der Kamera.

Achtung:

Bitte verwenden Sie für die Installation nur die mitgelieferte Antenne.

Deutsch

6. Wartung und Reinigung

6.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer

Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigungen aufweist,

• das Gerät nicht mehr funktioniert

Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu warte nde

Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

6.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses (Verfärbungen).

7. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

Deutsch

8. Technische Daten

Typennummer TVAC15010

Frequenz 2,4 GHz Modulation GFSK Sendeleistung 16 dBm Sensibilität -82 dBm TV-Linien 400 TVL Bildaufnehmer 1/4‘‘ CMOS Auflösung 640 x 480 Pixel (VGA) Anzahl IR LEDs 27 IR LEDs Objektiv 3,6 mm Blickwinkel 56° (H) / 43° (V) PIR – Blickwinkel PIR – Reichweite Reichweite Nachtsichtfunktion Ca. 10 m IR-Schwenkfilter Ja IP Schutzgrad IP66 Funkreichweite Ca. 100m (freie Sicht)* Spannungsversorgung 5V DC / 1A Stromaufnahme Max. 550 mA Betriebstemperatur -10°C – 50° C Abmessungen (L x B x H) 120 x 71 x 68 (ohne Antenne und Halterung) Gewicht 320 g

60° (H) / 50° (V)

Max. 5 m

* Die Reichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen,

Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.). Unter ungünstigen Bedingungen können auch nur geringere Reichweiten erreicht werden!

TVAC15010

Version 06/2011

User manual

Original English user manual. Keep for future use.

English

Introduction

Dear Customer, Thank you for purchasing this product.

This product meets the requirements of the applicable European and national guidelines. The corresponding declarations and documents can be obtained from the manufacturer (www.abus-sc.com).

To maintain this condition and to ensure risk-free operation, you as the user must observe these operation instructions!

Before initial start-up, read through the complete operating instructions observing operating and safety instructions.

If you have any questions, please contact your installer or your local dealer!

Disclaimer

This user manual was prepared with greatest care. If you should notice omissions or in accuracies, please inform us about these on the back of this manual given address. The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves the right to make at any time modifications to the product or user manual without a previous announcement. The company is not liable or responsible for direct and indirect subsequent dama ges which are caused in connection with the equipment, the performance and the use of this product. No guarantee for the content of this document is taken.

English

Icon explanation

A flash in the triangle is used if there is danger for the health, e.g. by an electric shock. An exclamation mark in the triangle points to an important note in this user manual which

must be minded. This symbol can be found when you are to be given tips and information on operation.

Important safety advice

The warranty will expire for damage due to non-compliance with these operating instructions. ABUS will not be liable for any consequential loss!

ABUS will not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety-instructions. In such cases the warranty will expire.

The device has been manufactured in compliance with international safety standards. Please read these safety advices carefully.

Safety advice

1. Mains supply 100–240 V AC, 50–60 Hz (via power adapter plug to 5 V DC) Operate this product only from the type of power supply indicated on the marking label. If you are not sure of the type of power supplied to your home, consult your local power company. Disconnect the product from the mains before you start any maintenance or installation procedures.

2. Overloading Do not overload a wall outlet, extension cord or adapter as this may result in electric fire or shock.

3. Liquids Protect the device from any kind of liquids entering.

4. Cleaning Disconnect the product from the wall outlet before cleaning. Use a light damp cloth (no solvents) to dust the product.

5. Accessories Do not use any unsupported accessories as these may be hazardous or cause damage the product.

6. Location

• This device can be used in inside as well as outside.

• The product will be damaged even it falls from a low height.

• During the installation of the camera please take care that direct sunlight cannot fall onto the

image sensor of the device. Please follow the installation instructions in the corresponding chapter of this user manual.

• Do not place the device near a radiator or heat register.

• Setup the device only in areas with the advised operating temperatures of -10° ~ 50°C.

7. Wireless transmission The range of wireless transmission depends on various environmen tal factors. The local conditions at the installation location can have a negative impact on the range. For this reason, if there is a clear line of sight between the receiver and the transmitter, the range can be as much as 200 m, but in buildings it is significantly less. The following environmental factors impair both the range and the frame rate:

Mobile phone masts, high-tension electricity pylons, power lines, ceiling and walls, devices wit h the same or similar radio frequency.

Warnings

Follow all safety and operating advises before starting-up the device!

1. Follow these direction s in orde r to avoid damage of the power cord or plug:

• Do not modif y or process the power cord or plug arbitrarily.

• Make sure to disconnect the power cord holding the plug.

• Keep heating appliances as far as possible from the power cord in order to prevent the cover

vinyl from melting.

• The outdoor camera’s power supply unit must be protected against humidity and damp.

2. Follow these direction s. Fa ilure to follow any of them may cause electrical shock:

• Do not open the main body or the power supply.

• Do not insert metal or inflammable objects inside the product.

• In order to avoid any damage during lighting use a surge protection.

3. Do not use the product when it is out of order. If you continue to use the product when defective, serious damage can be caused to it. Make sure to contact your local product distributor if the product is out of order.

During the installation into an existing video surveillance system make sure that all devices are disconnected from the low and supply voltage circuit.

If in doubt allow a professional electrician to mount, install and wire-up your device. Improper electrical connection to the mains does not only represent at threat to you but also to other persons. Wire-up the entire system making sure that the mains and low voltage circuit remain separated and cannot come into contact with each other in normal use or due to any malfunctioning.

Avoid using the device under the following unfavorable ambient conditions:

• wetness or excessive air humidity

• extreme cold or heat

• direct sunlight

• dust or combustible gases, vapors or solvents

• strong vibration

• strong magnetic fields, such as those found in the vicinity of machinery or loudspeakers

• the camera must not be directed into the sun as this can destroy the sensor.

• the camera may not be installed on unstable surfaces

Unpacking

English

While you are unpacking the device please handle it with utmost care.

If you notice any damage of the original packaging, please check at first the device. If the device shows damages, please contact your local dealer.

+ 36 hidden pages
