3M™ Digital WallDisplay

Inhalt

Einleitung

Danke, dass Sie sich für 3M entschieden haben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Anwendungsbereiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Hinweise zur Betriebssicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Heben Sie diese Anleitungen gut auf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Markenschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Patente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

3M Digital WallDisplay technischer Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

FCC Statement—Class A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

EEC Statement—Class A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Merkmale der unterschiedlichen Ausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Inhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Erhältliches Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Die nächsten Schritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Teile des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

3M Digital WallDisplay Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

System Einrichten

An andere Geräte anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Bedienung

Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Fernbedienung

Eigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

VorderesTastenfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Unteres Tastenfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Batterien einsetzen oder austauschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Menüsystem

Navigation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Farbenfroh - Hell —Schieberegler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Schieberegler Warm—Kalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Schieberegler Lautstärke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Menüoption Stummschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Menüoption Eingang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Menüoption Rücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Menü Bildeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Untermenü Werkzeuge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Wartung

Allgemeine Wartungsaufgaben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Projektionslampennutzung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Fehlermeldungen Projektionslampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Austausch der Projektionslampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Zurücksetzen der Projektionslampenbetriebszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Austausch des Projektions-Screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Fehlerbeseitigung

Probleme und Lösungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Fehlermeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Serviceinformationen

Teile und Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Erhältliches Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Bestellen von Teilen und Informationen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Anhang

3M Digital WallDisplay technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Eingang/Ausgang Signalmerkmale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Computer-Kompatibilität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Inhalt

3M™ Digital WallDisplay

DEUTSCH

Einleitung

Danke, dass Sie sich für 3M entschieden haben.

Danke, dass Sie sich für ein Gerät von 3M entschieden haben. Dieses Produkt wurde nach den höchsten Qualitäts- und Sicherheitsstandards von 3M hergestellt, um einen glatten und störungsfreien Betrieb über Jahre hinaus zu gewährleisten.

Bitte beachten Sie genau die Bedienungsanleitung, um einen optimalen Betrieb sicherzustellen. Wir hoffen, dass dieses Hochleistungsgerät zu einem vertrauten Helfer für Ihre Meetings, Präsentationen und Seminare wird.

Anwendungsbereiche

Bevor Sie dieses Gerät einsetzen, lesen Sie bitte das gesamte Handbuch gründlich durch. 3M Digital WallDisplay Systeme sind zum Gebrauch in Räumen mit 3M Projektionslampen und 3M Zubehör unter landesüblichen Betriebsspannungen entwickelt, gebaut und getestet.

Die Verwendung anderer Ersatzlampen, der Gebrauch im Freien oder mit falscher Betriebsspannung wurde nicht getestet und kann den Projektor sowie die Peripheriegeräte beschädigen und zu gefährlichen Betriebssituationen führen.

3M Digital WallDisplay Systeme sind zum Gebrauch in einer üblichen Büroumgebung vorgesehen.

• 16° to 29° C

• 10 to 80% RL (ohne Kondensation)

• 0 to 1.828 m ü. d. M.

Die Betriebsumgebung soll frei von Rauch, fettigen oder öligen Dämpfen und anderen Luftverschmutzungen sein, die den Betrieb oder die Leistung des 3M Digital WallDisplay beeinträchtigen.

Die Verwendung dieses Produkts hat den Verfall der Produktgarantie zur Folge.

Sicherheitsmaßnahmen

Lesen und verstehen Sie vor der Inbetriebnahme alle Betriebsanweisungen. Achten Sie besonders auf Abschnitte, in denen folgendes Symbol erscheint:

Hinweis: Weist auf wichtige Bedingungen oder Details hin.

•Wenn das Gerät in der Nähe von Kindern oder von Kindern verwendet wird, ist eine direkte Beaufsichtigung unerlässlich. Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.

•Schauen Sie niemals direkt in die eingeschaltete Projektionslampe. Die Kurzbogen-Quecksilberlampe erzeugt sehr helles Licht, das Ihre Augen schädigen kann.

• Seien Sie beim Austausch der Lampe vorsichtig, da die umgebenden Teile sehr heiß werden und Sie sich verbrennen können.

•Verwenden Sie das Gerät niemals mit einem schadhaften Kabel oder nachdem das Gerät herunter gefallen ist oder beschädigt wurde, ohne es vorher von einem qualifizierten Servicetechniker prüfen zu lassen.

•Achten Sie beim Verlegen des Kabels auf heiße Oberflächen. Legen Sie es niemandem in den Weg und ziehen Sie nicht daran.

• Falls eine Verlängerungsschnur notwendig ist, muss diese mindestens der elektrischen Leistung des Geräts entsprechen. Kabel mit geringerer Kapazität können überhitzen.

WARNUNG

Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Verletzung führen kann.

VORSICHT

Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu minderer oder leichter Verletzung führen kann. Dient auch als Warnung vor unsicherer Bedienung.

3M™ Digital WallDisplay

DEUTSCH

Sicherheitsmaßnahmen

•Ziehen Sie immer den Gerätestecker, bevor Sie das Gerät reinigen oder durchsehen oder wenn es nicht in Gebrauch ist. Ziehen Sie am Stecker, um ihn aus der Steckdose zu ziehen.

•Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten ein, um elektrischen Schock zu ver meiden.

• Um elektrischen Schock zu vermeiden, nehmen Sie dieses Gerät nicht auseinander. Fordern Sie einen qualifizierten Techniker an, wenn Service oder Reparatur erforderlich sind. Falscher Zusammenbau kann beim folgenden Gebrauch zu elektrischem Schock führen.

•Schließen Sie das Gerät an eine geerdete Steckdose an.

•Achen Sie auf freien Zugang zu den Ventilationsöffnungen.

•Die Projektionslampe enthält Quecksilber. Entsorgen Sie diese Lampe immer gemäß den ortsüblichen Vorschriften.

•Wenden Sie keine Gewalt am Projektionsarm an. Dies kann das Gerät dauerhaft schädigen oder zu per sönlichen Verletzungen führen.

•Öffnen oder schließen Sie während des Betriebs des 3M Digital WallDisplay niemals manuell den Projektionsarm.

•Der 3M Digital WallDisplay Projektionsarm ist motorisiert und steht während des Gebrauchs 106 cm nicht unbeaufsichtigt. Beim Betrieb und beim Vorübergehen am 3M Digital WallDisplay ist Vorsicht geboten. Es ist möglich, dass der Kopf einer großen Person oder eine erhobene Hand in Kontakt mit dem Projektionsarm kommt.

•Setzen Sie das Gerät keinem direkten Sonnenlicht aus und platzieren Sie es nicht in der Nähe von Heizungen oder Heizlüftern.

Einleitung

3M™ Digital WallDisplay

DEUTSCH

Hinweise zur Betriebssicherheit

Das folgende Sicherheitslabel findet sich im oder am 3M Digital WallDisplay, um Sie auf besondere Vorsicht aufmerksam zu machen.

Heben Sie diese Anleitungen gut auf

Dieses Handbuch enthält Hinweise zur Bedienung und Pflege Ihres 3M Digtal WallDisplay.

VORSICHT

In einigen Ländern ist die Spannung NICHT konstant. Dieses Gerät ist zum Betrieb mit einer Spannung von 100~240V, ±10V, vorgesehen, doch es kann bei Schwankungen von ±10V versagen. In Gegenden mit instabiler Netzspannung wird die Verwendung eines Überspannungsschutzgeräts empfohlen.

Einleitung

3M™ Digital WallDisplay

Wall Display

from 3M

Markenschutz

Das 3M Logo und 3M sind eingetragene Marken der 3M Company. Vikuiti ist eine Marke der 3M Company. Microsoft, Windows, Windows NT, Word, Excel, PowerPoint, Internet Explorer und NetMeeting eingetragene

Marken oder Marken der Microsoft Corporation in den USA und/oder anderen Ländern. IBM ist eine eigetragene Marke der International Business Machines Corporation. Apple Macintosh und Apple PowerBook sind eingetragene Marken der Apple Computer, Inc., eingetragen in

den USA und anderen Ländern. Intel und Pentium sind eingetragene Marken der Intel Corporation oder ihren Tochtergesellschaften in den USA

und anderen Ländern. Digital Light Processing ist eine Marke oder eingetragene Marke von Texas Instruments. eBeam, e-Beam, eBeam Mouse, eBeam Moderator, eBeam Software, ImagePort und eBeam Presenter sind

eingetragene marken von Electronics for Imaging, Inc. Sun and Java sind Marken oder eingetragene Marken von Sun Microsystems, Inc. in den Vereinigten Staaten

und anderen Ländern. UNIX ist eine eingetragene Marke in den Vereinigten Staaten und anderen Ländern, exklusiv lizenziert durch

X/Open Company Limited. Palm ist eine Marke von Palm Computing, Inc. oder ihren Tochtergesellschaften. Netscape und die Netscape N und Ship’s Wheel Logos sind eingetragene Marken der Netscape

Communications Corporation in den USA und anderen Ländern. Navigator und Communicator sind ebenfalls Marken der Netscape Communications Corporation und können außerhalb der USA eingetragen sein.

Alle anderen Produkte sind Marken oder eingetragene Marken ihrer jeweiligen Unternehmen.

Patente

3M Digital WallDisplay ist geschützt durch Utility Patent 6,179,426 und Design Patent D442,205. Weitere Patente sind angemeldet.

3M Digital WallDisplay technischer Support

• In den USA oder Canada: 1-800-328-1371

• Website: http://www.3M.com/walldisplay

Einleitung

3M™ Digital WallDisplay

DEUTSCH

FCC Statement—Class A

Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen aufnehmen, einschließlich Störungen, die den Betrieb beeinträchtigen.

Anweisungen an den Benutzer:

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse Agemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte wurden gesetzt, um einen angemessenen Schutz gegen schädliche Störungen beim Betrieb des Gerätes im gewerblichen Bereich zu bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen. Wenn es nicht anleitungsgemäß installiert wird,kann es schädliche Funkstörungen verursachen. Der Betrieb dieses Geräts im Wohnbereich kann schädliche Störungen verursachen. Ist dies der Fall, muss der Benutzer diese Störungen auf eigene Kosten korrigieren.

Hinweis

Dieses digitale Klasse B-Gerät entspricht allen kanadischen Bestimmungen für Störungen verursachende Geräte.

Cet appareil numérique de la classe Arespecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

EEC Bestimmung—Klasse A

Dieses Gerät wurde gemäß den Anforderungen der Richtlinie 89/336/EEC des Rats der Europäischen Gemeinschaft für elektromagnetische Verträglichkeit (EMV) getestet und entspricht den Anforderungen dieser Richtlinie.

Videosignalkabel

Doppelt abgeschirmte Koaxialkabel (FCC-Abschirmkabel) müssen verwendet werden, und die äußere Abschirmung muss geerdet werden. Wenn normale Koaxialkabel verwendet werden, muss das Kabel von Metallröhren oder Ähnlichem umschlossen werden, um schädliche Störstrahlung zu reduzieren.

Videoeingänge

Die Eingangssignalamplitude darf die angegebenen Werte nicht übersteigen. (Werte siehe Anhang.)

WARNUNG

Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Gerät schädliche Störungen im Hochfrequenzbereich verursachen, gegen die der Benutzer geeignete Maßnahmen ergreifen muss.

Einleitung

3M™ Digital WallDisplay

DEUTSCH

Merkmale der unterschiedlichen Ausführungen

Modell identifizieren

Das Namensschild hinter der Staufachklappe identifiziert das 3M Digital WallDisplay (DWD). Drücken Sie auf die Staufachklappe, um sie zu öffnen. Die Abbildung unten zeigt das Namensschild. In der Tabelle finden Sie die Modellnummern und die entsprechenden Modellbezeichnungen.

Modellnummer Modellbezeichnung

8000DP 3M Digital WallDisplay 8000DP zur Projektion Display 8000VC 3M Digital WallDisplay 8000VC für Video-Telekonferenz 8100CB 3M Digital WallDisplay 8100CB mit Copyboard Display 8200IC 3M Digital WallDisplay 8200IC mit interaktiver Zusammenarbeit 8200IW 3M Digital WallDisplay 8200IC mit interaktivem Whiteboard

Modellunterschiede

In der Tabelle unten finden Sie die Unterschiede zwischen den verschiedenen 3M Digital WallDisplayModellen.

Modellnummer Projektions- Screen Copyboard* Interaktives Whiteboard**

8000DP Leicht trocken abwischbar NEIN NEIN

und Projektion

8000VC 3M Vikuiti High Brightness NEIN NEIN

nur zur Projektion

8100CB Leicht trocken abwischbar JA NEIN

und Projektion

8200IW Leicht trocken abwischbar JA NEIN

und Projektion

8200IC Standard Projektion JA JA

und trocken abwischbar

*Mit dem Copyboard können Sie Notizen auf dem 3M Digital WallDisplay über einen angeschlossenen

Drucker ausdrucken. (PCL3-kompatibler Drucker erforderlich. Siehe Liste im Anhang.)

**Mit dem Digital Whiteboard können Sie Notizen auf dem 3M Digital WallDisplay auf einen

angeschlossenen Computer übertragen oder das 3M Digital WallDisplay als ein interaktives Display für einen Computer verwenden.

VORSICHT

Verwenden Sie auf der Screen des 3M Digital WallDisplay für VideoTelekonferenzen keine trocken abwischbaren oder andere Marker. Die Markierungen können nicht von der Projektionsscreen des 3M Vikuiti High Brightness abgewischt werden.

Modellnummer

Einleitung

3M™ Digital WallDisplay

POWER

R MOUSE

INPUT

BLANK

MUTE

OFF

1 2 3 4 5 6

M™

ita

l W

llD

...fo

r P

jectio

M™

ita

l W

llD

isp

...fo

r V

leco

feren

cin

Einleitung

Inhalt

Das 3M Digital WallDisplay (3M DWD) wird mit allen Kabeln geliefert, die zum Anschluss an Videorecorder, PC, Macintosh oder Laptop-Computer benötigt werden. Packen Sie sorgfältig alle Teile aus und überprüfen Sie die Vollständigkeit. Falls etwas fehlt, wenden Sie sich an Ihren Händler.

Serielles

Mauskabel

S-Video

Kabel

DVI-D Kabel

USB

Kabel

Fernbedienung

(mit Batterien)

Dreifachkontakt

Video/Audio Kabel

Benutzerhandbuch

(CD-ROM)

Macintos

Adapter

VGA Kabel

Produkregistrierung

skarte

Netzkabel

(US, UK, Euro)

PC Audio

Kabel

Erhältliches Zubehör

• Zubehörablage/Laptop-Unterlage • leicht abwischbare Screen

• Ersatzlampensatz • Erweiterte Garantie

Hinweis: Heben Sie die Originalverpackung auf für den Fall, dass das 3M Digital WallDisplay irgendwann

einmal versendet werden muss.

DEUTSCH

Die nächsten Schritte

Nach der fachgerechten Installation des 3M Digital WallDisplay in Ihrem Konferenzraum können Sie es für den Betrieb einrichten.

Lesen Sie diese Anleitung gründlich durch, bevor Sie Ihr neues 3M Digital WallDisplay in Betrieb nehmen. Besuchen Sie regelmäßig unsere Webiste (www.3M.com/walldisplay) für Updates und zusätzliche

Informationen.

Einleitung

Teile des Geräts

3M™ Digital WallDisplay

DEUTSCH

Wall Display

7 8 9

from 3M

1. Frontseite

POWER

MOUSE

MUTE

BLANK

INPUT

2. Lampengehäuseklappe (hinter Frontseite)

3. Projektions-Screen

4. Linke Blende

5. Fernbedienung

6. Ablagenlappe

7. Ablagenklappenfenster

8. Betriebsschalter

9. Infrarot-Fernbedienungssensor

10. Anschlusssteckerklappe

11. Rechte Blende

12. Lautsprecher

13. Projektionseinheit

14. Projektionsarm

15. Anschlussleiste

16. Menütastatur

17. Status LED Anzeigen

18. Haupt-Netzschalter

19. Netzkabelanschluss

USB

AUDIO

MOUSE

2 (THIS ROW FOR DIGITAL WHITEBOARD OPTION ONLY) PRINTER COMPUTER

OUT

S-VIDEO RCA VGA DVI-D

SERIAL MOUSE

RS-232AUDIO VIDEO COMPUTERROW

MENU KEYPAD

3M™ Digital WallDisplay

3M Digital WallDisplay Merkmale

Das 3M Digital WallDisplay vereint in einem schlanken, eleganten Gehäuse die folgenden Funktionen:

• Alle notwendigen Anschlüsse für Computer- oder Videopräsentationen

• Große Screen mit 60 Inch-(152 cm-)Bildschirmdiagonale

• Seitenverhältnis 4:3, ideal für Businessanwendungen und Datenanzeige

• Flachbildschirm mit extrem weitem Betrachtungswinkel (bis zu 170°)

• Projektionsarm gewährleistet gleichmäßig scharfe Bildschirmdarstellung.

• Der Vortragende kann sich frei bewegen, ohne das Bild zu blockieren.

• Eingebautes leistungsfähiges Sterolautsprechersystem

• Einknopfbedienung

• Infrarot-Fernbedienung für die meisten Funktionen

• 3M Vikuiti High Brightness Screen für verbesserte Bildqualität (nur 3M Digital WallDisplay 8000VC)

Einleitung

DEUTSCH

3M™ Digital WallDisplay

System Einrichten

Anschluss anderer Geräte

Innerhalb weniger Minuten können Sie das 3M Digital WallDisplay an Ihren Computer, VCR, DVD-Player, Ihr Videokonferenzsystem oder andere Geräte anschließen..

Die Anschlussleiste befindet sich unterhalb der unteren rechten Ecke des 3M Digital WallDisplays, unter der Anschlussleistenklappe. Die Anschlussleiste zum Öffnen kurz drücken und loslassen.

Hinweis: Verwenden Sie die mitgelieferten Kabel für optimale Bild- und Audioqualität. Das Verwenden

anderer Kabel geringerer Qualität kann schlechte Bildqualität oder Tonstörungen zur Folge haben.

AUDIO

(THIS ROW FOR DIGITAL WHITEBOARD OPTION ONLY

FRONT OF PANEL

USB

MOU

AUDIO

OUT

)

VIDEO

S-VIDEO

RCA

PRINTERC

OMPUTER

COMPUTE

RROW

VGADVI-D

RIA

SE MOU

RS-

232

BOTTOM OF PANEL

Audio

USB

Mouse

Out S-Video RCA

Audio

Video

Computer

VGADVI-D

Serial

Mouse

RS-232

DEUTSCH

PC Audio Wird mit dem Audio-Ausgang des Computers verbunden und liefert Audio für VGA und

DVI-D (Digital Visual Interface - Digital only).

USB Mouse Wird mit dem USB-Port des Computers verbunden und ermöglicht mit Hilfe des the 3M

Digital WallDisplay Fernbedienungs Disk Pad die drahtlose Mauskontrolle.

Audio Out Zum Anschluss eines externen Audioverstärkers, liefert den Ton der aktiven

Audio-Eingabequelle.

Audio In Wird mit dem Audio-Ausgang eines Videogerätes verbunden (VCR oder DVD) und

liefert den Ton für S-Video und FBAS (Cinch) Videoeingangssignale.

S-Video Zum Anschluss eines S-Video Ausgangssignals. FBAS (Cinch) Video Zum Anschluss eines Composite-Videogeräts. DVI-D Zum Anschluss eines Computers mit DVI-D-Anschluss. VGA Zum Anschluss an den VGA Monitorausgangs eines Computers. Serial Mouse Zum Anschluss an den 9-pin seriellen Port eines Computers, ermöglicht die drahtlose

Maussteuerung mit dem 3M Digital WallDisplay Fernbedienungs-Disk Pad.

RS-232 Zum Anschluss an den seriellen Port eines Gerätes, ermöglicht die Kontrolle

des 3M Digital WallDisplay über das RS-232C Protokoll und die darin festgelegten seriellen Befehle.

3M™ Digital WallDisplay

Bedienung

Einschalten

1. Stecken Sie den Netzstecker in eine Wandsteckdose.

2. Schalten Sie den Hauptnetzschalter unter der unteren linken Ecke des 3M Digital WallDisplay, nahe dem

3M label, ein. Dieser Schalter sollte immer eingeschaltet bleiben. Das 3M Digital WallDisplay befindet sich nun im Standby-Modus. Der große ovale Betriebsschalter leuchtet nach einigen Sekunden gelb auf.

3. Drücken Sie den Betriebsschalter in der Mitte der unteren Frontplatte. Der Projektionsarm wird

aus seiner Verankerung an der Oberseite des 3M Digital WallDisplay ausgefahren. Achten Sie darauf, die Bewegung des Projektionsarms nicht zu blockieren.

4. Wenn der Projektionsarm vollständig ausgefahren ist, schaltet sich die Projektionslampe automatisch ein.

Nach etwa 60 Sekunden erreicht sie ihre volle Leuchtkraft. Der Betriebsschalter leuchtet nun grün.

• Der 3M Digital WallDisplay Projektionsarm ist motorisiert. Achten Sie darauf, die Bewegung des Projektionsarms nicht zu blockieren, während das 3M

VORSICHT

Digital WallDisplay eingeschaltet ist.

• Schauen Sie niemals direkt in das Projektionsobjektiv des 3M Digital WallDisplay. Das Licht der Projektionslampe kann Ihre Augen beschädigen.

DEUTSCH

Ausschalten

1. Drücken Sie den Betriebsschalter an der unteren mittleren Abdeckung des 3M Digital WallDisplay

Gerätes.

2. Die Lampe schaltet sich aus, und der Projektorarm kehrt in seine Verankerung zurück. Der Betriebs-- schalter blinkt rot, wenn der Arm sich schließt.

Hinweis:Erst nach einer 30-sekündigen Reset-Phase funktioniert der Betriebsschalter wieder.

Während dieser Zeit blinkt der Betriebsschalter rot.

Der Ventilator läuft noch etwa fünf Minuten weiter, um das Gerät abzukühlen.

Hinweis: Wenn das 3M Digital WallDisplay nicht transportiert oder außer Betrieb gesetzt wird, lassen Sie

den Hauptnetzschalter am besten eingeschaltet. Schalten Sie den Hauptnetzschalter nicht aus und nehmen Sie das Netzkabel nicht ab, bevor Sie

den Betriebsschalter gedrückt haben. Nach dem Betätigen des Betriebsschalters läuft der Ventilator noch etwa fünf Minuten, um das 3M Digital WallDisplay abzukühlen.

Bedienung

3M™ Digital WallDisplay

DEUTSCH

Fernbedienung

Eigenschaften

Der Fernbedienungssensor befindet sich auf der unteren Frontplatte des 3M Digital WallDisplay Gerätes. Der Abstand zwischen Sensor und Fernbedienung darf nicht mehr als 4 m betragen.

Die Fernbedienung hat zwei Tastenfelder. Das vordere Tastenfeld befindet sich auf der aufklappbaren Abdeckung. Das hintere Tastenfeld befindet sich unter der Abdeckung. Der Auslöseknopf liegt unter dem IR Sensor auf der Vorderseite der Fernbedienung und kann leicht mit dem Zeigefinger bedient werden.

IR SENSOR

Überträgt Infrarotsignale an das 3M Digital WallDisplay.

DISK PAD

Drücken Sie auf das DiskPad, um die Maus zu steuern, Menüs auszuwählen, den Zeiger zu bewegen und Funktionen zu durchsuchen.

R MOUSE

Rechte Maustaste (im MausModus).

Anzeige des ScreenMenüsystems.

BLANK

Ein-/Ausschalten der Funktion Bildschirm löschen.

INPUT

Wechseln der Eingangssignalquelle.

VOLUME

Einstelltaste für Lautsprecher und Audio-Ausgangssignal.

TIMER

Anzeige des CountdownTimers Ein/Aus.

FREEZE

Ein-/Ausschalten der Funktion Bildschirm einfrieren.

REVEAL

Drücken, um einen Teil der Screen von oben nach unten oder von links nach rechts zu aufzudecken.

LED

Zeigt an, dass die Fernbedienung Signale überträgt.

POWER

Ein-/Ausschalttaste des 3M Digital WallDisplay.

MUTE

Ein-/Ausschalten der Audio(Lautsprecher-)Funktion.

POINTER

Ein-/Ausschalten der Zeigerfunktion.

VORDERES TASTENFELD

HINTERES TASTENFELD

AUSLÖSEKNOPF

Aktivieren der Funktionen der linken Maustaste.

3M™ Digital WallDisplay

POWER

MUTE

INPUT

POINTER

FREEZE

REVEAL TIMER

BLANK

VOLUME

R MOUSE

DEUTSCH

Vorderes Tastenfeld

Power

Ein-/Ausschalttaste des 3MDigital WallDisplay. Das Drücken dieses Schalters schaltet die Projektionslampe ein und lässt den Projektionsarm des 3M Digital WallDisplay automatisch ausfahren.

Mute

Drücken, um den Ton zeitweise abzuschalten. Um den Ton wieder einzuschalten, drücken Sie die Taste noch einmal oder auf Volume + bzw. -.

Disk Pad

Zum Ausführen folgender Funktionen

•Steuerung der Computermaus im Maus-Modus

•Auswahl von Menüoptionen und Einstellung von Werten im On-Screen-Menü

•Steuerung des Pointers bei Verwendung der Pointer-Funktionn

•Steuerung des Pfades bei Verwendung der Aufdeckungsfunktion

Im On-Screen-Menü- und Zeiger-Modus sind die Mausfunktionen vorübergehend deaktiviert. Um die Mausfunktionen wieder zu aktivieren, schalten Sie die aktive Funktion oder das Screen-Menüsystem aus.

Hinweis: Im Maus-Modus müssen 3M Digital WallDisplay und Computer über USB oder serielles

Mauskabel verbunden sein.

R Mouse

Dient bei aktiviertem Maus-Modus als rechte Maustaste.

Aktiviert oder deaktiviert das On-Screen-Menü.

Blank

Zur Anzeige eines leeren Bildschirms. Nochmaliges Drücken kehrt zur Normaldarstellung zurück.

Input

Wechselt die Eingangssignalquelle des 3M Digital WallDisplay. Die Taste Input wechselt zwischen Computer, DVI, Composite Video (Cinch-Stecker) und S-Video.

Fernbedienung

3M™ Digital WallDisplay

POWER

MUTE

INPUT

R MOUSE

BLANK

DEUTSCH

Unteres Tastenfeld

Pointer

Ein-/Ausschalten der Pointer-Funktion. Ein grüner Punkt erscheint auf der Screen. Der Punkt kann durch Drücken der Pfeile auf dem Disk Pad gesteuert werden.

Volume

Drücken der + Taste erhöht und die - Taste verringert die Lautstärke der Lautsprecher. Wenn der Ton auf Stumm geschaltet ist, deaktivieren die Tasten Volume + und - ebenfalls die Stumm-Funktion.

Timer

Ein-/Ausschalten der Timer-Funktion. Der Timer erscheint auf der Screen und beginnt den Count-Down auf Null. Um die Timer-Einstellungen zu verändern, siehe Untermenü On Scrn Timer im Menü Tools .

Freeze

Durch Drücken der Freeze Taste kann das Bild “eingefroren” werden. Erneutes Drücken der Freeze Taste deak- tiviert die “Freeze”-Funktion.

Reveal

Ein-/Ausschalten der Funktion Bildschirm aufdecken. Drücken Sie das Disk Pad in der gewünschten Richtung (z.B. nach unten, um das Bild von oben nach unten aufzudecken).

Trigger Button (Auslöseknopf)

Drücken Sie die Taste auf der Unterseite der Fernbedienung, unterhalb des IR-Sensors, um die Funktionen der linken Maustaste zu aktivieren.

Fernbedienung

3M™ Digital WallDisplay

POWER

MUTE

BLANK

INPUT

POINTER

VOLUME

FREEZE

REVEAL TIMER

R MOUSE

DEUTSCH

Batterien einsetzen oder austauschen

1. Drücken Sie auf die Verriegelung des Batteriedeckels und schieben Sie sie in der angegebenen Richtung, um das Batteriefach zu öffnen.

2. Setzen Sie wie auf dem Symbol im Batteriefach angegeben zwei AAA-Batterien ein.

3. Drücken Sie die Batteriefachklappe wieder zu.

Hinweis: Meiden Sie Hitze und Feuchtigkeit.

Legen Sie stets zwei neue Batterien des gleichen Typs ein.

Fernbedienung

3M™ Digital WallDisplay

DEUTSCH

Menüsystem

Navigation

Die meisten Einstellungen lassen sich in den Haupt- und Untermenüs vornehmen. Zum Navigieren der Menüs und zur Auswahl der Einstellungen können die Taste Menu Keypad oder die Tasten Menu und Disk Pad an der Fernbedienung verwendet werden.

Schieberegler Farbenfroh - Hell

Mit dem Schieberegler Farbenfroh - Hell werden gleichzeitig Helligkeit, Kontrast und Farbsättigung eingestellt. Schieben Sie den Regler in Richtung Farbenfroh, um Farbsättigung und Kontrast zu erhöhen. Schieben Sie den Regler in Richtung Hell, um die Helligkeit zu erhöhen.

Einstellen des Farbenfroh - Hell Schiebereglers:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie den Farbenfroh - Hell Schieberegler, indem Sie die Auf- und Ab-Pfeile des Disk Pad oder des Menütastenfelds wählen.

3. Zum Bewegen des Schiebereglers drücken Sie die nach links bzw. rechts gerichteten Pfeile auf dem Disk Pad oder Menütastenfeld.

4. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach rechts gerichteten Pfeil des Menütastenfelds aus.

3M™ Digital WallDisplay

MENU KEYPAD

DEUTSCH

Schieberegler Warm—Kalt

Mit dem Schieberegler Warm—Kalt wird die Farbtemperatur eingestellt. Ziehen Sie den Regler in Richtung Warm, um wärmere Bilder mit mehr Rottönen zu erhalten. Ziehen Sie den Regler in Richtung Kalt, um kühlere

Bilder mit mehr Blautönen zu erhalten. Einstellen des Warm—Kalt Schiebereglers:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie den Warm—Kalt Schieberegler, indem Sie die Auf- und Ab-Pfeile des Disk Pad oder des Menütastenfelds wählen.

3. Zum Bewegen des Schiebereglers drücken Sie die nach links bzw. rechts gerichteten Pfeile auf dem Disk Pad oder Menütastenfeld.

4. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach rechts gerichteten Pfeil des Menütastenfelds aus.

Schieberegler Lautstärke

Der Schieberegler Lautstärke dient zum Einstellen der Lautstärke von Audio-Ausgang und Lautsprechern. Um die Lautstärke zu erhöhen, bewegen Sie den Regler nach rechts. Um die Lautstärke zu verringern, bewegen Sie den Regler nach links.

Einstellen des Schiebereglers Lautstärke:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie den Lautstärke Schieberegler, indem Sie den Auf- oder Ab-Pfeil auf dem Fernbedienungs-Disk Pad oder dem Menütastenfeld drücken.

3. Zum Bewegen des Schiebereglers drücken Sie die nach links bzw. rechts gerichteten Pfeile auf dem Disk Pad oder Menütastenfeld.

4. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach rechts gerichteten Pfeil des Menütastenfelds aus.

Menüsystem

3M™ Digital WallDisplay

DEUTSCH

Menüoption Stummschaltung

Die Menüoption Stumm schaltet den Ton ein und aus. Einstellen der Menüoption Stumm:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie die Menüoption Stumm, indem Sie die Auf- oder Ab-Pfeile des Fernbedienungs-Disk Pad oder des Menütastenfelds wählen.

3. Zum Einschalten der Menüoption Stumm drücken Sie den nach links oder rechts gerichteten Pfeil auf dem Disk Pad oder dem Menütastenfeld. Der Ton wird ausgeschaltet.

4. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach rechts gerichteten Pfeil des Menütastenfelds aus.

Ausschalten der Menüoption Stumm:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie die Menüoption Stumm, indem Sie die Auf- oder Ab-Pfeile des Fernbedienungs-Disk Pad oder des Menütastenfelds wählen.

3. Zum Ausschalten der Menüoption Stumm drücken Sie den nach links oder rechts gerichteten Pfeil auf dem Disk Pad oder dem Menütastenfeld. Der Ton wird eingeschaltet.

4. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach rechts gerichteten Pfeil des Menütastenfelds aus.

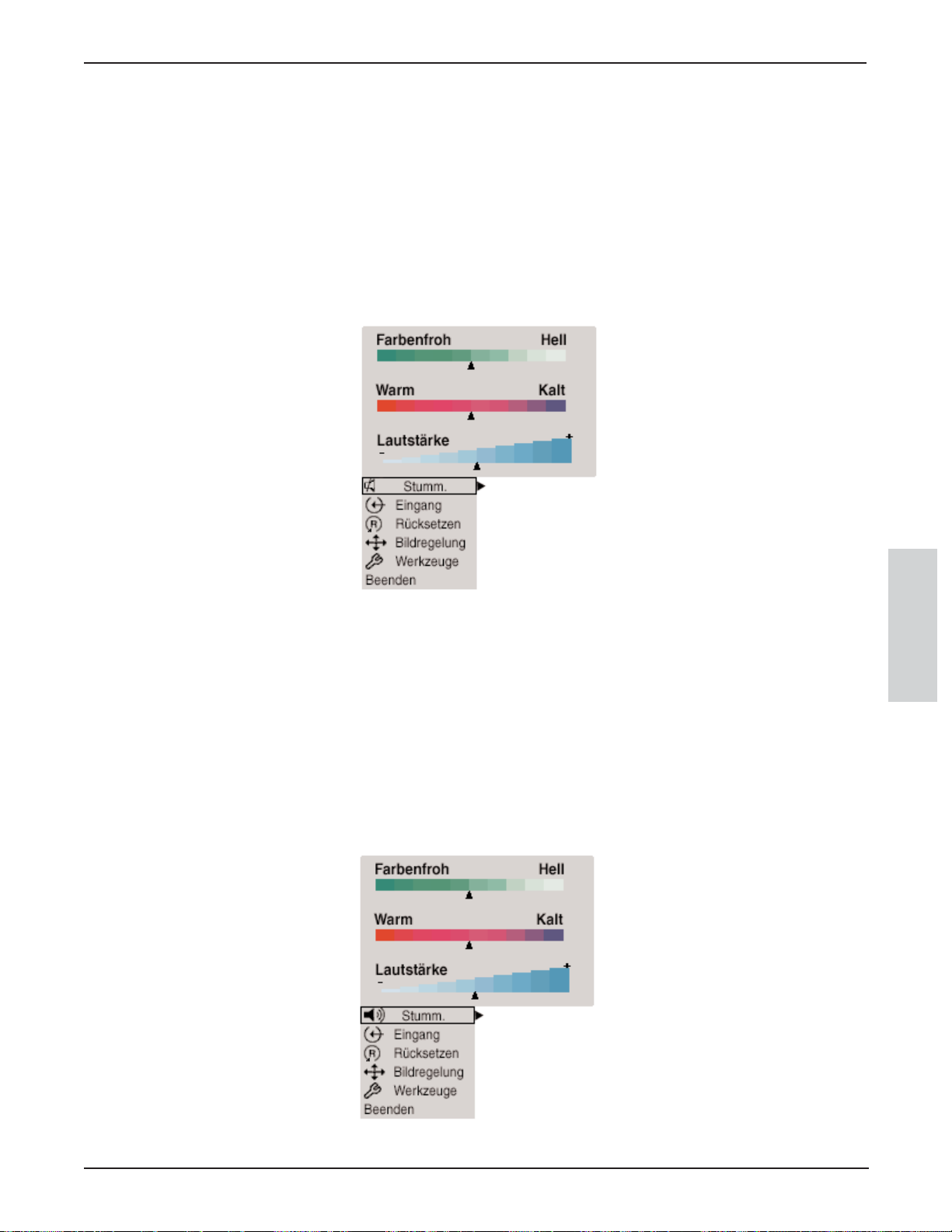

Option Stumm EIN

Option Stumm AUS

Menüsystem

3M™ Digital WallDisplay

DEUTSCH

Menüoption Eingang

Mit dem Menü Eingang Auswählen wird die Quelle des Videosignals festgelegt. Wenn das Menü Eingang Auswählen aktiviert ist, wird die gegenwärtig aktive Videoquelle angezeigt. Die Einstellungen für Eingang sind:

Computer (VGA Input), DVI-D, S-Video, Comp. FBAS (Cinch), and No Signal. Diese Eingangsoptionen stehen zur Verfügung, wenn eine aktive Videoqueooe an das 3M Digital WallDisplay angeschlossen ist.

Auswahl der Menüoptionen Eingang:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie die Menüoption Eingang, indem Sie die Auf- oder Ab-Pfeile des Fernbedienungs-Disk Pad drücken oder

3. Wiederholt den rechten Pfeil auf dem Disk Pad oder dem Menütastenfeld drücken, bis der gewünschte Eingang erscheint.

4. Zum Aktivieren der Menüoption Eingang drücken Sie die nach links bzw. rechts gerichteten Pfeile auf dem Disk Pad oder Menütastenfeld.

5. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach rechts gerichteten Pfeil des Menütastenfelds aus.

Menüoption Rücksetzen

Die Menüoption Rücksetzen setzt alle Einstellungen auf ihren Standardwert zurück. Einstellen der Menüoption Rücksetzen:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie die Menüoption Rücksetzen, indem Sie die Auf- oder Ab-Pfeile des Fernbedienungs-Disk Pad oder des Menütastenfelds wählen.

3. Um die Option Rücksetzen zu aktivieren, drücken Sie den rechten Pfeil des Disk Pad oder des Menütastenfeldes.

4. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach rechts gerichteten Pfeil des Menütastenfelds aus.

Menüsystem

3M™ Digital WallDisplay

DEUTSCH

Untermenü Bildregelung

Mit dem Untermenü Bildregelung werden die Eigenschaften des Projektionsbildes für die Signalquellen VGA und DVI-D festgelegt. Ändern Sie die Bildposition mit den Schiebereglern Vertikale Position und Horizontale Position, wenn Teile des Bildes nicht sichtbar sind. Korrigieren Sie mit den Schiebereglern Phase und Sync vertikale Streifen und Bildrauschen.

Vertikale Position Einstellung der vertikalen Position des projizierten Bildes. Horizontale Position Einstellung der horizontalen Position des projizierten Bildes. Phase Einstellung des Pixel Sampling. Hiermit lassen sich Bildrauschen und

Flimmern reduzieren.

Sync Einstellung der erwarteten Anzahl der Pixel pro Bildzeile. Beseitigen Sie hier-

mit Bildstreifen.

Haupt Rückkehr zum Hauptmenü. Beenden Verlassen des Menüsystems.

Öffnen des Untermenüs Bildregelung:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie das Untermenü Bildregelung, indem Sie die Auf- oder Ab-Pfeile des Fernbedienungs-Disk Pad oder des Menütastenfelds wählen.

3. Um das Untermenü Bildregelung zu aktivieren, drücken Sie den rechten Pfeil des Disk Pad oder des Menütastenfeldes.

4. Scrollen Sie zu dem gewünschten Schieberegler und ziehen Sie ihn nach links oder nach rechts.

5. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach links oder rechts gerichteten Pfeil des Menütastenfelds aus.

Wählen Sie die Option Haupt auf dem Disk Pad oder dem Menu Keypad, um zum Hauptmenü zurückzukehren.

Menüsystem

3M™ Digital WallDisplay

DEUTSCH

Untermenü Werkzeuge

Das Untermenü Werkzeuge erlaubt den Zugriff auf folgende Einstellungen und Werkzeuge:

On-Screen-Timer Einstellung eines Timers und dessen Anzeige auf der Screen. Sprache Auswahl der Sprache für Screen-Befehle. (Standardvorgabe ist

Englisch.) Die Einstellung wechselt zwischen Englisch, Deutsch, Spanisch, Italienisch und Französisch.

Auto Shut-Off Schaltet das 3M Digital WallDisplay automatisch nach einer bestimmten Zeit

aus. (Standardvorgabe ist 0 min.)

Auto Umschalten Wenn eine Eingabequelle unterbrochen wird, schaltet Auto Umschalten automa

tisch auf die die nächste verfügbare Eingabequelle. Wenn Auto Umschalten deaktiviert ist, drücken Sie die Taste Eingabe auf der Fernbedienung zur Auswahl der nächsten verfügbaren Eingabequelle.

Betriebsstd. Zeigt die Betriebsstunden des 3M Digital WallDisplay und der Projektionslampe

in Stunden an.

Klangregelung Regelt die Höhen und Tiefen.

Öffnen des Untermenüs Werkzeuge:

1. Öffnen Sie das Menüsystem durch Drücken der Fernbedienungstaste Menü oder eines der Pfeile im Menütastenfeld.

2. Wählen Sie das Untermenü Werkzeuge, indem Sie den Auf- oder Ab-Pfeil auf dem Fernbedienungs-Disk

Pad oder dem Menütastenfeld drücken.

3. Um das Untermenü Werkzeuge zu aktivieren, drücken Sie den rechten Pfeil des Disk Pad oder des Menütastenfeldes.

4. Scrollen Sie zur gewünschten Untermenüoption und nehmen Sie die gewünschte Einstellung vor.

5. Zum Schließen des Menüsystems drücken Sie die Taste Menü oder scrollen zur Menüoption Beenden und wählen sie mit dem nach rechts gerichteten Pfeil des Menütastenfeldsaus.

Wählen Sie die Option Haupt auf dem Disk Pad oder dem Menu Keypad, um zum Hauptmenü zurückzukehren.

Menüsystem

3M™ Digital WallDisplay

Wartung

Allgemeine Wartungsaufgaben

Zum Reinigen der Screen und des Gehäuses des 3M Digital WallDisplay verwenden Sie ein feuchtes Tuch oder ein Trockeneinigungstuch wie das 3M High Performance Cleaning Cloth.

Zur Reinigung von trocken abwischbaren Screens können Sie handelsübliche Trockenreiniger wie Sanford Expo®Whiteboard Cleaner verwenden. Verwenden Sie für keinen Teil des 3M Digital WallDisplay andere Sprühreiniger oder Lösungsmittel.

Projektionslampennutzung

Verwenden und Austauschen der Lampe

Die Lampe des 3M Digital WallDisplay besitzt eine Lebensdauer von etwa 1.000 Stunden. Nach 900 Betriebsstunden erscheinen während der ersten drei Betriebsminuten die folgende Meldungen auf der Screen. In einem solchen Fall schalten Sie das 3M Digital WallDisplay aus und ersetzen die Lampe. Die Verwendung alter Lampen im 3M Digital WallDisplay kann Betriebsstörungen verursachen.

DEUTSCH

Fehlermeldungen Projektionslampe

LAMPE ERSETZEN

Die Lampe weist 800-900 Betriebsstunden auf und muss ersetzt werden. Nach dem Ersetzen der Lampe muss der Lampen-Timer zurückgesetzt werden.

ES VERBLEIBEN NUR NOCH (X) BETRIEBSSTUNDEN DAS WALLDISPLAY WIRD IN 40 MINUTEN ABGESCHALTET

Die Lampe weist 900-980 Betriebsstunden auf, und das Gerät wird nach 40 Minuten abgeschaltet. Nach dem Ersetzen der Lampe muss der Lampen-Timer zurückgesetzt werden.

ES VERBLEIBEN NUR NOCH (X) BETRIEBSSTUNDEN DAS WALLDISPLAY WIRD IN 5 MINUTEN ABGESCHALTET

Die Lampe weist 980-1.000 Betriebsstunden auf, und das Gerät wird nach 5 Minuten abgeschaltet. Nach dem Ersetzen der Lampe muss der Lampen-Timer zurückgesetzt werden.

Keine dieser Meldungen verbleibt länger als 3 Minuten auf der Screen. Sie werden jedoch bei jedem Einschalten der Lampe solange erneut angezeigt, bis die Lampe ersetzt wird.

Anleitungen zum Ersetzen der Lampe finden Sie auf der nächsten Seite.

Bei 1000 Stunden schaltet das WallDisplay nicht ein. Ersetzen Sie die Lampe und stellen Sie den Lampe Timer zurück.

DEUTSCH

Austausch der Projektionslampe

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

2. Lassen Sie, wenn nötig, die Lampe bis zu 45 Minuten abkühlen.

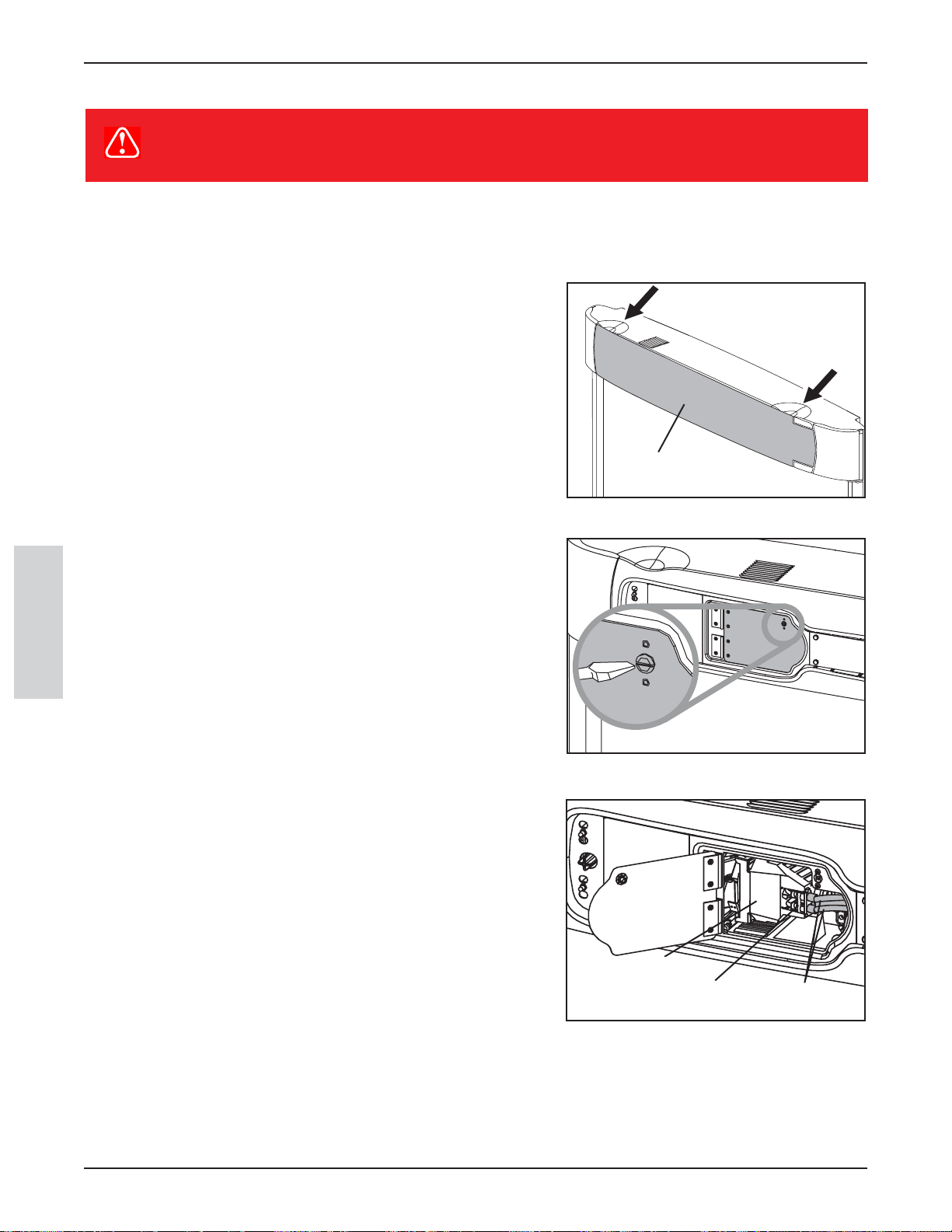

3. Das Gerät besitzt der Oberseite hinter der Frontabdeckung zwei Vertiefungen. Fassen Sie die Frontabdeckung an den Vertiefungen und ziehen Sie sie ab.

4. Lösen Sie die Blechschraube in der oberen rechten Ecke der Lampengehäuseklappe mit einem Schraubenzieher.

5. Zwei schwarze Kabel sind über eine schwarze KunststoffSteckverbindung mit der rechten Seite der Lampenfassung verbunden.

Fassung

Schwarze Kabel

WARNUNG

Um das Risiko eines elektrischen Schocks zu vermeiden, schalten Sie das 3M Digital WallDisplay vor dem Wechseln der Lampe immer aus und ziehen Sie den Netzstecker heraus.

Frontabdeckung

Wartung

3M™ Digital WallDisplay

Lampe

DEUTSCH

5a. Halten Sie die Steckverbindung mit dem linken Daumen und (5b) ziehen Sie die Kontaktstifte mit der anderen Hand aus der

Fassung.

6. Drücken Sie den Metallhebel auf der linken Seite der Lampe nach oben.

7. Fassen Sie die Lampenfassung und ziehen Sie sie nach vorn aus dem Lampenfach.

8. Richten Sie die linken Kanten der neuen Lampe an den Rillen des Lampenfachs aus und schieben Sie die Kapsel vorsichtig in die richtige Position.

Hebel

Wartung

3M™ Digital WallDisplay

DEUTSCH

9. Drücken Sie den Metallhebel auf der linken Seite der Lampe

10. Verbinden Sie die schwarzen Kabel wieder mit der Fassung.

11. Schließen sie die Lampengehäuseklappe und ziehen Sie die Schraube fest.

12. Richten Sie die Schlitze und Vorsprünge an der rechten Seite der Frontplatte wie in der Abbildung aus und lassen sie fest einrasten.

13. Richten Sie die dann Schlitze und Vorsprünge an der linken Seite der Frontplatte wie in der Abbildung aus und lassen sie ebenfalls fest einrasten.

Hinweis: Um sicherzustellen, dass die Frontplatte

ordnungsgemäß befestigt ist, muss sie deutlich spürbar einrasten.

Setzen Sie bei jedem Lampentausch die Gesamtbetriebszeit zurück. (Siehe nächste Seite.)

VORSICHT

• Um Fingerverletzungen zu vermeiden und die Projektionsqualität durch Berühren des Objektivs nicht zu beeinträchtigen, vermeiden Sie es, mit der Hand in das leere Lampenfach zu fassen.

• Die Lampe enthält Quecksilber. Richten Sie sich bei der Entsorgung der Lampe nach den örtlichen Vorschriften.

• In dem seltenen Fall einer zerbrochenen Lampe besteht eine mögliche Gefahr. Bitte wenden Sie sich für den Austausch einer zerbrochenen Lampe an Ihren 3M-Händler.

• Im Normalbetrieb wird die Lampe sehr heiß. Vor dem Austauschen der Lampe mindestens 45 Minuten lang abkühlen lassen.

• Mit Ausnahme der in den Anleitungen zum Lampenaustausch erwähnten Schrauben keine Schrauben lösen.

Wartung

3M™ Digital WallDisplay

DEUTSCH

Rücksetzen der Lampenbetriebsstunden

Befolgen Sie innerhalb von 10 Minuten nach dem ersten Einschalten nach dem Austausch der Lampen die folgenden Schritte.

1. Drücken Sie auf das Menütastenfeld oder die Taste Menü auf der Fernbedienung und scrollen Sie mit dem Disk Pad zum Menü Werkzeuge.

2. Wählen Sie im Menü Werkzeuge die Option Betriebsstd., um die Gesamtbetriebsstundenzahl der Lampe anzuzeigen.

3. Wählen Sie im nächsten Popup-Menü Lampe Rücksetzen.

4. Wählen Sie Beenden.

Hinweis: Die Betriebsstunden der Lampe dürfen nur nach Austausch der Lampenkapsel zurückgesetzt

werden, da andernfalls interne Bauteile beschädigt werden können.

Wartung

3M™ Digital WallDisplay

DEUTSCH

Austauschen der Projektions-Screen

Der Austausch der Screen des 3M Digital WallDisplay ist sehr einfach.

1. Schalten Sie das 3M Digital WallDisplay aus und ziehen Sie den Netzstecker.

2. Entfernen Sie die beiden Seitenblenden rechts und links. Dazu gibt es zwei Methoden: Entweder Sie ziehen es aus der Arretierung oder Sie führen einen Schraubenzieher in die an der Oberseite der Blende gelegene Nut. Die Blenden lassen sich leicht zum Austausch abziehen und wieder anbringen.

3. Ziehen Sie die Screen auf der offenen Seite gerade heraus. Achten Sie darauf, dass zum Austausch der Screen auf beiden Seiten des 3M Digital WallDisplay ein Abstand von mindestens 1,20 Meter eingehalten wird.

4. Führen Sie die neue Screen in die geöffnete Seite und schieben Sie sie ganz hinein. Achten Sie darauf, dass die Screen mittig sitzt, bevor Sie die Blenden wieder anbringen. Die Blenden haben auf der Innenseite Vorsprünge, die die Screen beschädigen können, wenn sie nicht genau mittig eingesetzt wurde.

5. Setzen Sie die untere Seite der Blende zuerst ein und schappen Sie dann die Blende ein.

Wartung

3M™ Digital WallDisplay

DEUTSCH

3M Digital WallDisplay Fehlerbeseitigung

Probleme und Lösungen

Fortsetzung nächste Seite

Fehler

Das Gerät lässt sich nicht einschalten

Kein Bild oder Ton

Projektionslampe leuchtet nicht auf oder hat sich abgeschaltet.

Projektionsarm öffnet sich und schließlich sich wieder.

Ton ist vorhanden, aber kein Bild.

Bild ist vorhanden, aber kein Ton.

Das Bild ist dunkel.

Ursache

Das Netzkabel ist nicht angeschlossen. Der Hauptnetzschalter ist nicht eingeschaltet. Die Abdeckung des Arms ist nicht angebracht.

Die gewünschte Signalquelle ist nicht ausgewählt. Die Signalquelle ist nicht angeschlossen. Die Signalquelle ist nicht eingeschaltet oder zeigt kein Bild an. (Beispiel: Bei einem Laptop-Computer ist der Anschluss für den externen Bildschirm nicht aktiviert.)

Die interne Temperatur ist zu hoch. Die Lampe ist am Ende ihrer Lebensdauer oder hat vorzeitig versagt.

Die Lampe leuchtet nicht auf.

Die VGA/Videokabel sind nicht angeschlossen. Die VGA/Videokabel sind mit dem falschen Anschluss verbunden.

Die VGA/Videokabel sind nicht angeschlossen. Die Audiokabel sind mit dem falschen Anschluss verbunden. Die Lautstärke ist auf Minimum eingestellt. Die Stummschaltung ist aktiviert.

Der Regler Farbenfroh—Hell muss eingestellt werden. Die Lampe muss ausgetauscht werden.

Lösung

Stecken Sie das Netzkabel in die Steckdose. Schalten Sie den Hauptschalter ein. Stellen Sie sicher, dass die Armabdeckung angebracht ist.

Drücken Sie die Taste Eingang an der Fernbedieung und wählen sie die gewünschte Signalquelle aus. Schließen sie das Kabel an die korrekte Signalquelle an. Schalten Sie die Signalquelle ein.

Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Tauschen Sie die Lampe aus.

Tauschen Sie die Lampe aus.

Schließen sie das Kabel an die korrekte Signalquelle an.

Schließen sie das Kabel an die korrekte Signalquelle an. Erhöhen Sie die Lautstärke. Deaktivieren Sie die Stummschaltung.

Stellen Sie den Schieberegler Farbenfroh—Hell ein. Tauschen Sie die Lampe aus.

3M™ Digital WallDisplay

DEUTSCH

Probleme und Lösungen, Forts.

Fehlermeldungen

Fehler

Die gewünschte Signalquelle wird nicht erkannt.

Die Fernbedienung funktioniert nicht.

Das Menüsystem wird nicht angezeigt.

Ursache

Die Signalquelle ist nicht aktiv. Zur Auswahl der Signalquelle muss ein Signal vorhanden sein. Das Eingabegerät (z.B. Computer, Viderekordert usw.) ist nicht eingeschaltet.

Die Fernbedienung zeigt nicht in Richtung Fernbedienungssensor. Die Fernbedienung ist zu weit vom Sensor entfernt. Zwischen Fernbedienung und Sensor befindet sich ein Hindernis. Die Batterien der Fernbedienung sind leer.

Das Menüsystem arbeitet nur, wenn eine Eingangsquelle angzeigt wird.

Lösung

Schließen Sie eine aktive Signalquelle an das Gerät an.

Schalten Sie die Signalquelle ein.

Halten Sie die Fernbedienung so, dass sie auf den Fernbedienungssensor zeigt. Der maximale Abstand der Fernbedienung beträgt 5 Meter. Beseitigen Sie das Hindernis. Batterien ersetzen.

Schließen Sie eine aktive Signalquelle an das Gerät an.

Fehlermeldung

Es wurde kein Signal festgestellt

Lampe ersetzen

Es verbleiben nur noch (x) Betriebsstunden der Lampe Das WallDisplay wird in 40 Minuten abgeschaltet

Es verbleiben nur noch (x) Betriebsstunden der Lampe Das WallDisplay wird in 5 Minuten abgeschaltet

Erläuterung

Das 3M Digital WallDisplay empfängt kein Signal von einer externen Quelle. Prüfen Sie die Kabelverbindungen und stellen Sie sicher, dass der Strom eingeschaltet ist und die externe Quelle funktioniert.

Die Betriebsdauer der Lampe hat 1400 -1499 Stunden erreicht, und die Lampe muss ausgetauscht werden.

Die Betriebsdauer der Lampe hat 1.500 - 1.579 Stunden erreicht, und die Lampe muss ausgetauscht werden.

Bei einer Betriebsdauer von 1.580 Stunden oder mehr blinkt die Meldung, und das Gerät schaltet sich nach 5 Minuten aus.

Fehlerbeseitigung

3M™ Digital WallDisplay

DEUTSCH

Serviceinformationen

Ersatzteile

Beschreibung Teilenummer

Netzkabel (EU) 78-8131-0004-3 Netzkabel (US) 78-8131-0005-0 Netzkabel (UK) 78-8131-0003-5 Serielles Mauskabel 26-1015-0423-6 USB Kabel 26-1015-0424-4 VGA Kabel 26-1015-0425-1 DVI-D Kabel 26-1015-0418-6 PC Audio Kabel 26-1015-0420-2 S-Video Kabel 26-1015-0422-8 Ersatzlampe 78-6969-9692-1 Fernbedienung 78-8121-0330-3 Macintosh Adapter 26-1015-0419-4 3-adriges Video/Audio-Kabel 26-1015-0421-0 Trocken abwischbare Screen 78-6969-9470-2 3M Vikuiti High Brightness Screen 78-6969-9471-0

Erhältliches Zubehör

Zubehörablage (rechts) 78-6969-9371-2 Zubehörablage (links) 78-6969-9472-8 Leicht abwischbare Screen 78-6969-9469-4

Bestellen von Teilen und Informationen

Für Produktinformation, Produkthilfe, Kundendienstinformationen oder zum Bestellen von Zubehör wenden Sie sich bitte an den 3M.Kundendienst unter den folgenden Telefonnummern:

• In den USA oder Canada: 1-800-328-1371

• In anderen Ländern: kontaktieren Sie die örtliche 3M-Vertretung.

Änderungen des Handbuchinhalts ohne Vorankündigung vorbehalten. 3M übernimmt keinerle Haftung für Verstöße gegen die besonderen Rechte von Dritten oder andere Rechte, die sich aus der

Information in diesem Handbuch herleiten könnten. Die Reproduktion dieses Handbuchs in jeglicher Form ohne vorherige Genehmigung ist strengstens untersagt.

3M™ Digital WallDisplay

DEUTSCH

Anhang

Technische Daten 3M™ Digital WallDisplay

3M™ Digital WallDisplay

Displaygröße

Display-Seitenverhältnis

metsysyalpsiD eigolonhceT-stnemurtsnI-saxeT™PLD,pihCelgniS

Chipgröße diagonal 0,7 Zoll

pihC-PLD

Pixelzahl 1024 x 768

Farbe 24-Bit-Vollfarbe

Kontrastverhälnis 150:1

Typ SHP (Super-High-Pressure)

epmaL

Lebensdauer 2000 Stunden

Abmessungen )T(mm971x)B(mm0531x)H(mm8021

Gewicht ca. 85 lb

Video-Kompatibilität MACES,M-LAP,N-LAP,LAPm34,4,CSTM,CSN

Computer-Video-Kompatibilität VGA bis SXGA

noitalumE-suaM BSUdnuBDA,suaM-CPelleireS

60 Zoll diagonal

4:3

1.000 Stunden

/Ausgangsanschlüsse

-retupmoC elangissgnagniE

-sgnagniE

metsyS-oiduA

mortszteN W004.xam,zH06/05,mortsleshceWV042~00

Video-Eingangssignale S-Video: 4-polige Mini-DIN-Buchse

Audio Out Cinch-Buchsen

RS-232-Kontrollanschluss 9-polige D-Sub-Buchse

Maus-Emulationsanschluss

Verstärker (für

Lautsprecher)

Lautsprecher Max. 40 W/8 Ohm

9-polige D-Sub-Buchse

20 Watt pro Kanal

buS-D-iniMegilop-51:BGRgolanA

)latigidrun(D-IVD:BGRlatigiD

eshcubrekcetsnekniloeretS-mm-5,3:oiduA

lanaK/W81

DEUTSCH

Eingang/Ausgang Signalmerkmale

Computer-Kompatibilität

Auflösung Wiederholungsrate Horizontal

Frequenz

640x400 85 Hz 37,9 kHz 640x480 60 Hz 31,5 kHz 640x480 72 Hz 37,9 kHz 640x480 75 Hz 37,5 kHz 640x480 85 Hz 43,3 kHz 800x600 56 Hz 35,1 kHz 800x600 60 Hz 37,9 kHz 800x600 72 Hz 48,1 kHz 800x600 75 Hz 46,9 kHz

800x600 85 Hz 53,7 kHz 1024x768 60 Hz 48,4 kHz 1024x768 70 Hz 56,5 kHz 1024x768 75 Hz 60,0 kHz 1024x768 85 Hz 68,7 kHz

1280x1024 60 Hz 64,0 kHz

Anhang

3M™ Digital WallDisplay

V7,0golanA

Videosignal

selatnoziroH

langissnoitasinorhcnyS

selakitreV

retupmoC

Farbsynchronsignal TTL

Audio-Ausgangssignal hmOk1,smrVm002~0

oediV-S

oediV

langisoediVV0,1

langissnoitasinorhcnyS

langissgnagniE-oiduA

langissgnagniE-oiduAhOk02,smrVm00

mhO57

)tätiraloP

V0,3.xam(

)

mmhO57,

mhO57,

)tätiraloPevitisop(ßulhcsbA

evitagen/evitisop(LTT

mhOk02,smrVm002

V0,1:langisznanimuL

V682,0:langisznanimorhC

mhO57,)tsrubbraF(

DEUTSCH

(Diese Seite wurde für die gedruckte Ausgabe absichtlich frei gelassen.)

3M™ Digital WallDisplay

Important Notice

All statements, technical information, and recommendations related to 3M’s products are based on information believed to be reliable, but the accuracy or completeness is not guaranteed. Before using this product, you must evaluate it and determine if it is suitable for your intended application. You assume all risks and liability associated with such use. Any statements related to the product which are not contained in 3M’s current publications, or any contrary statements contained on your purchase order shall have no force or effect unless expressly set forth in a written agreement signed by an authorized officer of 3M.

Avis Important

Toutes les déclarations, l’information d’ordre technique et les recommendations afférentes aux produits 3M sont fondées sur des renseignements supposés exacts, mais la précision ou l’intégralité n’est pas garantie. Avant d’utiliser ce produit, vous devez l’évaluer afin de déterminer s’il est adapté aux applications que vous avez l’intention d’utiliser. Vous acceptez tous les risques et la responsabilité associés à une telle utilisation. Toutes les déclarations concernant le produit qui ne sont pas incluses dans les publications actuelles de 3M et toutes les déclarations contradictoires qui sont incluses sur votre bon de commande seront sans effet sauf accord explicite par écrit avec un cadre agréé de 3M.

Wichtiger Hinweis

Alle Angaben, technischen Informationen und Empfehlungen, die sich auf 3M-Produkte beziehen, sind nach bestem Wissen korrekt und zuverlässig, jedoch können wir keine Gewähr übernehmen. Vor der Anschaffung dieses Produkts sollten Sie sich davon überzeugen, das es für den vorgesehenen Einsatz tauglich ist. Alle aus der Verwendung des Produkts entstehenden Risiken und jegliche Haftung liegt bei Ihnen. Jegliche sich auf das Produkt beziehende Aussagen, die nicht aus einer aktuellen Veröffentlichung von 3M stammen bzw. jegliche im Kaufauftrag enthaltene gegensätzliche Aussagen sind ohne ausdrückliche schriftliche Genehmigung durch einen autorisierten Vertreter von 3M nicht gültig bzw. ohne Wirkung.

Aviso Importante

Todas las declaraciones, información técnica y recomendaciones relacionadas con los productos 3M está basada en información que se cree fiable, pero la preción o lo completo de éstas no está garantizado. Antes de utilizar este producto debe evaluarlo y determinar si es adecuado para su aplicación. Usted asume todos los riesgos y la responsabilidades asociadas con dicho uso. Cualquier afirmación relacionada con el producto que no se encuentre en las publicaciones actuales de 3M, o cualquier afirmación contraria incluida en su orden de compra, carecerá de vigencia y efecto si no ha sido acordada expresamente, por escrito, por un funcionario autorizado de 3M.

Avviso importante

Tutte le dichiarazioni, le informazioni tecniche e i consigli relativi a prodotti 3M si basano su informazioni ritenute affidabili, ma la loro accuratezza o completezza non sono garantite. Prima di utilizzare questo prodotto, è necessario valutarlo e determinarne l’idoneità per l’applicazione prevista. L’utente si assume tutti i rischi e le responsabilità associati a tale utilizzo. Qualsiasi dichiarazione relativa al prodotto che non sia riportata nelle pubblicazioni correnti della 3M o qualsiasi dichiarazione opposta riportata sull’ordine d’acquisto, non costituirà obbligo e non avrà alcun effetto, tranne se concordato esplicitamente con autorizzazione scritta emessa da un rappresentante ufficiale della 3M.

3M Austin Center

Building A145-5N-01 6801 River Place Blvd. Austin, TX 78726-9000

3M Canada

P.O. Box 5757 London, Ontario N6A 4T1

3M Mexico, S.A. de C.V.

Apartado Postal 14-139 Mexico, D.F. 07000 Mexico

http://www.3M.com/walldisplay

3M Europe

Boulevard de l’Oise 95006 Cerge Pontoise Cedex France

78-6970-9074-0 Rev. C

78-6970-9184-7 Rev. C

Litho in USA

3M 8000VC, 8000PD Operator Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
