Page 1
1800 Series
Overhead Projector
Operator's Guide
Série 1800
Rétroprojecteur
Guide de l'utilisateur
Serie 1800
Retroproyector
Manual del Operador
INTENDED
USE
Before operating the machine,
please read the entire manual
thoroughly. The 3M™ 1800
Series Overhead Projector was
designed, built and tested for
use indoors, using 3M brand
lamps and nominal local
voltages.
The use of other replacement
lamps, outdoor operation or
different voltages has not been
tested, and could damage the
projector or peripheral
equipment and/or create a
potentially unsafe operating
condition.
UTILISATION
PRÉVUE
Avant d'utiliser l'appareil, veuillez
lire avec attention le manuel dans
son intégralité. Le rétroprojecteur
1800 Série de 3M™ a été conçu,
construit et testé pour une
utilisation en salle, avec des
lampes de marque 3M et des
tensions locales nominales.
L'utilisation du projecteur avec
d'autres lampes de remplacement,
en plein air ou avec des tensions
différentes, n'a pas été testée et
risque d'endommager le projecteur
ou l'équipement périphérique et/ou
de créer des conditions d'utilisation
potentiellement dangereuses.
USO INDICADO
Antes de utilizar la máquina, por
favor lea todo el manual
minuciosamente. El Retroproyector
1800 Serie de 3M™ fué diseñado,
construido y probado para
utilizarse en interiores, empleando
bombillas de marca 3M y voltajes
locales nominales.
La utilización de otras bombillas de
repuesto, el funcionamiento a la
intemperie y la utilización de
voltajes diferentes no se han
sometido a prueba y podrían dañar
el proyector o el equipo periférico
y/o crear una condición de
funcionamiento potencia lm ente
peligrosa.
3M 1800 Series Operator's Guide 1
Page 2
IMPORTANT
CONSIGNES DE
INSTRUCCIONES
SAFETY
INSTRUCTIONS
When using your overhead projector, basic
safety precautions should always be
followed, including the following:
1. Read and understand all instructions
before using. Pay particular attention
to areas where this symbol
shown.
2. Close supervision is necessary when
any appliance is used by or near
children. Do not leave appliance
unattended while in use.
!
Care must be taken as burns can
3.
occur from touching hot parts.
4. The appliance switch is provided with
the symbols "O" indicating OFF, and "I"
indicating ON.
5. Do not operate appliance with a
damaged cord or if the appliance has
been dropped or damaged -- until it
has been examined by a qualified
serviceman.
!
Position the cord so that it will not
6.
be tripped over, pulled or contact hot
surfaces. The socket outlet must be
installed near the equipment, and
easily accessible.
7. If an extension cord is necessary, a
cord with a current rating at least equal
to that of the appliance should be
used. Cords rated for less amperage
than the appliance may overheat.
8. Always unplug appliance from
electrical outlet before cleaning and
servicing and when not in use. Never
pull on power cord to unplug from
outlet. Grasp plug and pull to
disconnect.
!
Let appliance cool completely
9.
before putting away or when replacing
lamp. Loop cord loosely around
appliance when storing.
10. To reduce the risk of electric shock, do
not immerse this appliance in water or
other liquids.
11. To reduce the risk of electric shock, do
not disassemble this appliance, but
take it to a qualified technician when
service or repair work is required.
Incorrect reassembly can cause
electric shock when the appliance is
used subsequently.
12. The use of an accessory attachment
not recommended by the manufacturer
may cause a ris k of fire, elect ric shock,
or injury to persons.
13. Connect this appliance to a grounded
outlet.
14. Disconnect this unit from its source of
supply before replacing the projection
lamp.
!
This unit is equipped with optical
15.
lenses and should not be exposed to
direct sunlight.
16. Keep ventilation openings free of any
obstructions.
!
is
SAVE THESE
SÉCURITÉ
IMPORTANTES
Observer les précautions suivantes lorsqu'on
utilise ce rétroprojecteur :
1. Lire attentivement les directives avant
d'utiliser l'appareil. Porter une attention
particulière aux passages où apparaît le
symbole
2. Faire preuve d'une grande vigilance
lorsque l'appareil est utilisé par des
enfants ou en présence d'enfants. Ne pas
laisser sans surveillance un appareil en
utilisation.
!
3.
les parties chaudes de l'appareil.
4. Les symboles « O » et « I » sur le bouton
de l'appareil indique que l'appareil est
arrêté (off-O) ou en marche (on-I).
5. Ne pas se servir du rétroprojecteur si le
cordon d'alimentation est endommagé ou
si l'appareil est tombé ou est
endommagé. Le faire inspecter par un
technicien compétent.
!
6.
manière qu'on ne trébuche pas, qu'on ne
le tire pas par inadvertance et qu'il ne
touche pas les parties chaudes de
l'appareil. La prise de courant doit être
installée près de l’équipement et à un
endroit facilement accessible.
7. Si on utilise une rallonge, choisir un
cordon prévu pour une intensité au moins
égale à celle de l'appareil. Les cordons
prévus pour une intensité moindre
risquent de surchauffer.
8. Débrancher l'appareil lorsqu'on ne l'utilise
pas ou lorsqu'on doit le nettoyer. Ne pas
tirer sur le cordon pour le débrancher,
mais sur la fiche.
!
9.
complètement avant de le ranger ou de
remplacer la lampe. Enrouler le cordon
sans le serrer autour de l'appareil avant
de le ranger.
10. Afin d'éviter les chocs électriques, ne pas
plonger l'appareil dans l'eau ou tout autre
liquide.
11. Afin d'éviter les chocs électriques, ne pas
démonter l'appareil. En confier l'entretien
ou les réparations à un technicien
compétent. Incorrectement remonté, le
rétroprojecteur peut produire des
décharges électriques au moment de sa
réutilisation.
12. L'utilisation d'accessoires non
recommandés par le fabricant présente
des risques d'incendie, de choc électrique
ou de blessures.
13. Brancher l'appareil à une fiche reliée à
une prise à la terre.
14. Débrancher l'appareil avant de remplacer
la lampe de projection.
!
15.
optiques, cet appareil ne doit pas être
exposé directement au soleil.
16. Ne pas obstruer les orifices de
ventilation.
!
.
Veiller à ne pas se brûler en touchant
Placer le cordon d'alimentation de
Laisser l'appareil refroidir
Comme il est doté de lentilles
CONSERVER CE
IMPORTANTES
DE SEGURIDAD
Al utilizar el retroproyector, han de seguirse
siempre las siguientes instrucciones bási cas:
1. Lea y entienda todas las instrucciones
antes de usar el aparato. Preste especial
atención a las áreas donde se encuentra
el simbolo
2. Vigile cuidadosamente el aparato si éste
es usado por niños o cerca de ellos. No
deje el aparato desatendido mientras
está en uso.
!
Hay que tener cuidado de no tocar las
3.
piezas calientes, ya que pueden producir
quemaduras.
4. El interruptor del retroproyector incluye
los símbolos "O" para indicar APAGADO
e "I" para indicar ENCENDIDO.
5. No hacer funcionar el retroproyector si
tiene el cable defectuoso o si el
retroproyector se ha caido o dañado. Es
necesario que antes lo examine un
técnico de 3M.
!
Coloque el cable de manera que no
6.
pueda ocasionar un tropiezo, estar
expuesto a tirones ni entrar en contacto
con superficies calientes.
7. Si es necesario un cable más largo,
puede utilizarse un alargador para
corriente nominal por lo menos igual a la
del aparato. Los cables para un amperaje
menor se pueden sobrecalentar.
8. Desenchufe el retroproyector cuando no
se use y antes de realizar la limpieza y el
servicio de mantenimiento. No tire del
cable para desenchufarlo de la pared.
Desconéctelo tirando del enchufe.
!
Deje que la máquina se enfrie
9.
completamente antes de guardarse o de
reemplazar la bombilla. Mantenga el
cable enrollado alrededor del aparato
durante el almacenamiento.
10. Para evitar sacudidas eléctric as, no
instale el retroproyector en zonas
mojadas.
11. Para evitar el riesgo de sacudidas
eléctricas, no desmonte el retroproyector.
Llame a un técnico de 3M siempre que
sea necesaria cualquier reparación, ya
que el montaje incorrecto puede originar
sacudidas eléctricas al utilizar la
máquina.
12. El uso de un accesorio no recomendado
por el fabricante puede causar riesgo de
incendio, sacudidas eléctricas o lesiones
personales.
13. Conecte este aparato a un tomacorriente
con conexión a tierra.
14. Desconecte esta unidad de su fuente de
alimentación eléctrica antes de
reemplazar la bombilla de proyección.
!
Esta unidad está equipada con lentes
15.
ópticas y no se debe exponer a la luz
directa del sol.
16. Evite la obstrucción de las rejillas de
ventilación.
!
.
CONSERVE ESTAS
INSTRUCTIONS
MANUEL
INSTRUCCIONES
2 3M 1800 Series Operator's Guide
Page 3

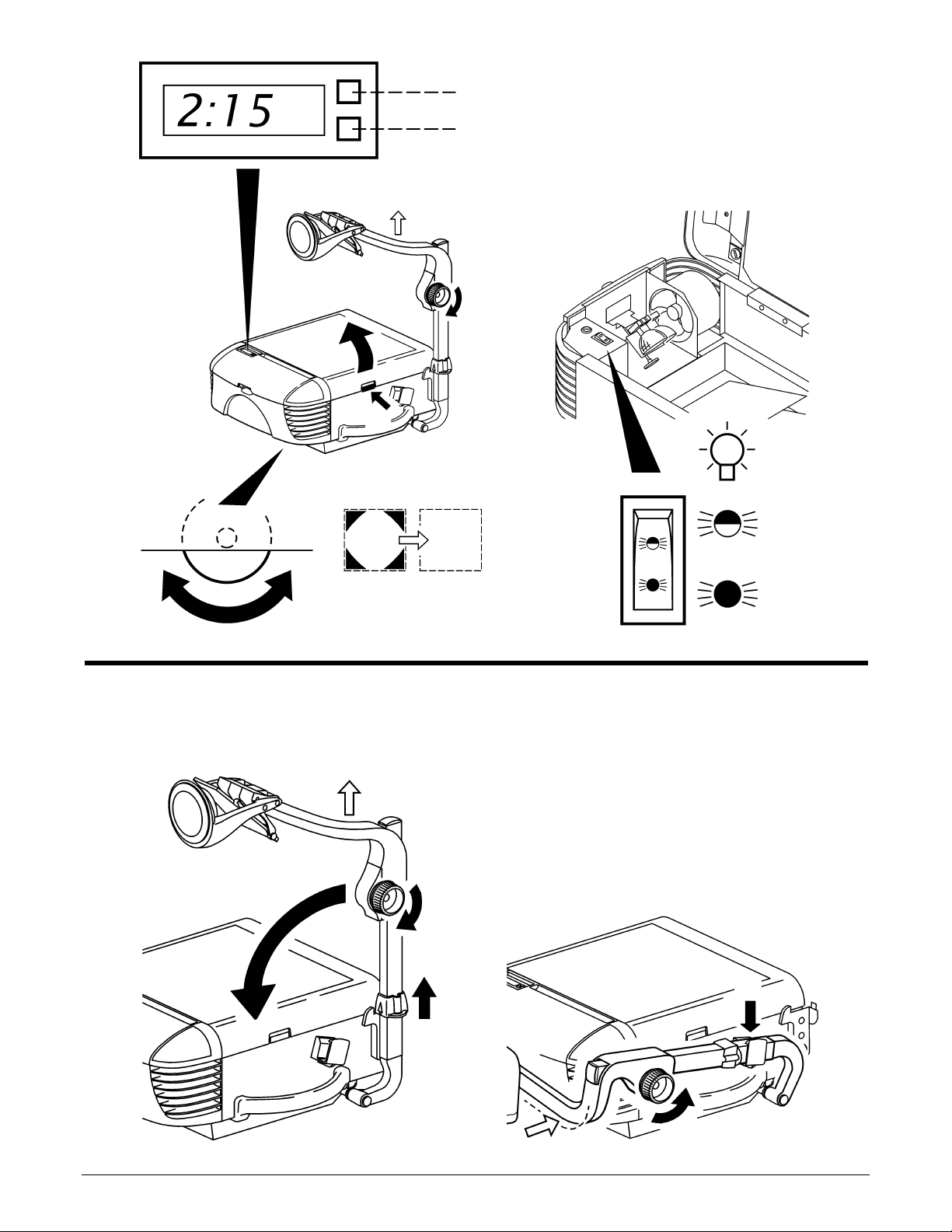

Set Up – Folding Post
Installation – Montant Pliable
Instalación del Retroproyector – Poste Plegable
2
1
Operation – Opération – Operación
3
2
1
!
Do not look directly into the path of the projection lamp
when it is illuminated.
Éviter de regarder directement le faisceau lumineux
lorsque la lampe de projection est allumée.
No mire directamente el rayo de proyección de la
lámpara si está iluminada.
√√√√ Note – Remarque – Nota
An LCD projection panel is not recommended for use with this projector.
L’emploi d’une tablette de rétroprojection à cristaux liquides avec ce rétroprojecteur est déconseil l.
No se recomienda el uso de un panel de proyección de LCD con este retroproyector.
3
6
4
5
3M 1800 Series Operator's Guide 3
Page 4
3
SET
SELECT MODE
1
2
Fold Down – Folding Post
Repliage – Montant Pliable
Plegado para el transporte – Poste Plegable
3
1
2
4
5
4 3M 1800 Series Operator's Guide
Page 5
Lamp Changer – Permutateur de lampe – Cambiador de la Bombilla
Lamp and Clock Battery
Lampe et Batterie d’horloge
Bombilla y Batería del reloj
ENX
82V, 360W MAX
(78-8099-9031-6)
2
3
1
FXL
82V, 410W MAX
(78-8054-1847-8)
7
8
9
11
4
6
10
5
3M 1800 Series Operator's Guide 5
Page 6
Cleaning – Nettoyage – Limpieza
Scotch-Brite™
High Performance
Cleaning Cloth
(Purchase locally)
Scotch-Brite™
Chiffon ultra performant
(Acheté sur place)
Scotch-Brite™
Paño de limpieza de alto
rendimiento
(Adquirido localmente)
Troubleshooting
Problem Probable Causes Solution
A new lamp has been installed and
neither lamp nor fan energize.
Lamp does not illuminate but fan
motor runs.
After replacing a burned out lamp,
the new lamp fails.
Short lamp life. Lamps seem to fail
before expected life span of 130
hours (typical ENX), or 80 hours
(typical FXL).
Fan motor does not run but lamp
illuminates.
Projected image is wider at the top or
on one side of the screen.
Projected image is dim. A. Dirty stage glass, lenses, or optical surfaces.
Projected image does not have
uniform brightness.
Color, focus, image problems. A. Optics out of alignment.
A. Proj ector not plugged in.
B. No power at wall outlet .
C. Top cover not completely closed.
A. Lamp is not seated properly in socket.
B. Lamp is burned out.
C. Lamp change lever not seated on switch.
A. Defective lamp was installed.
B. Po ssible electrical problem.
A. Defective lamp.
B. High line voltage.
A. Fan blade/motor is obstructed.
B. Fan mot or is burned out.
A. Screen surface is not perpendicular to
projected image.
B. High/ l ow switc h on low or color tuning out of
adjustment.
A. Lamp is not seated properly in socket. Seat lamp squarely into lamp socket.
B. Color t uni ng out of adjustment.
Make sure unit is plugged into outlet
supplied with power, top cover is completely
closed and latched.
Seat lamp fully and squarely into lamp
socket. If lamp still does not illuminate,
replace it.
Seat lamp change lever down on switch.
Replace lamp again. If second lamp fails
immediately, there may be an electrical
problem. Call service to check projector.
Monitor actual lamp life with daily log. If
early lamp failure continues, call service to
check projector.
Call service to check projector.
Tilt projection screen until it is perpendicular
(90º) to the projected image.
Follow cleaning instructions to remove
surface dirt.
Check switch and color tuning settings.
Call for service.
Adjust color tuning.
6 3M 1800 Series Operator's Guide
Page 7
Guide de dèpannage
Problème Causes Possibles Solution
Après l’installation d’une nouvelle
lampe, ni la lampe ni le ventilateur ne
fonctionnent.
La lampe ne s’allume pas, mais le
moteur du ventilateur fonctionne.
Après le remplacement d’une lampe
grillée, la nouvelle lampe ne
fonctionne pas.
Courte durée de vie de la lampe. La
lampe semble cesser de fonctionner
avant l’expiration de sa durée de vie
130 heures (généralement ENX), et
80 heures (généralement FXL).
Le moteur du ventilateur ne
fonctionne pas, mais la lampe
s’allume.
L’image projetée est plus large en
partie supérieure ou sur un côté de
l’écran.
L’image projetée est sombre. A. La platine, les lentilles ou les surfaces
L’image projetée ne présente pas
une luminosité uniforme.
Problèmes de couleur, de mise au
point et d’image.
A. Le rétroproj ecteur n’est pas branché.
B. La pris e murale ne fournit pas de courant .
C. Le couvercle supérieur n’est pas
complètement fermé.
A. La lam pe n’ est pas insérée c onvenablement
dans sa douille.
B. La lam pe est grill ée.
C. Levier de changement de lampe non posé sur
le commutateur.
A. Une lam pe défectueuse a été installée.
B. Probl èm e du circui t èlect rique.
A. Lampe défectueuse.
B. Tensi on du sect eur élevée.
A. Obstruction de l’ailette ou du moteur du
ventilateur.
B. Le moteur du ventilateur est grillé.
A. La s urf ace de l’écran n’est pas
perpendiculaire à l’image projetée.
optiques sont sales.
B. Comm utateur haut-bas sur l’accord du bas ou
de couleur déréglé.
A. La lam pe n’ est pas insérée c onvenablement
dans sa douille.
A. Composants optiques mal aligns.
B. Colorez l’accord déréglé.
S’assurer que l’appareil est branché sur une
prise fournissant du courant, que le
couvercle supérieur est complètement
fermé et verrouillé.
Insérer la lampe à fond et bien droite dans
sa douille. Si elle ne s’allume toujours pas,
la remplacer.
Posez le levier de changement de lampe
vers le bas sur le commutateur.
Remplacer la lampe à nouveau. Si la
nouvelle lampe ne fonctionne pas, le
problème est d’origine électrique. Faire
vérifier le rétroprojecteur par un technicien.
Vérifier la durée de vie réelle de la lampe en
effectuant un relevé quotidien. Si la
défaillance prématurée de la lampe
continue, faire vérifier le rétroprojecteur par
un technicien.
Faire vérifier le rétroprojecteur par un
technicien.
Incliner l’écran jusqu’à ce qu’il soit
perpendiculaire (90º) à l’image projetée.
Enlever les saletés en suivant les
instructions de nettoyage.
Contrôlez le commutateur et colorez les
configurations d’accord.
Insérer la lampe bien droite dans sa douille.
Appeler un technicien.
Ajustez l’accord de couleur.
Localización de averías
Problema Causas Probables Solución
Se ha instalado una bombilla nueva,
pero ninguna de las bombillas
funciona.
La bombilla no se ilumina pero el
motor del ventilador funciona.
La bombilla quemada ha sido
reemplazada, pero la bombilla de
repuesto falla.
Bombilla de vida corta. Las bombillas
parecen fallar antes del plazo de 130
horas (vida tipica ENX), y 80 horas
(vida tipica FXL).
El ventilador no funciona, pero la
bombilla se enciende.
La imagen proyectada es más
amplia en la parte superior o en uno
de los lados de la pantalla.
La imagen proyectada es borrosa. A. Lentes o superficies ópticas, o cristal de
La imagen proyectada no tiene un
brillo uniforme.
Problemas de color, enfoque o
imagen.
A. Retroproyector no enchufado.
B. No hay c orri ent e en el receptácul o.
C. La cubierta superior no está bien cerrada.
A. La bombilla no está asentada correctamente
en el enchufe.
B. La bombilla está quemada.
C. Palanca del cambio de la lámpara no
asentada en el interruptor.
A. Se ha instalado una bombilla dañada.
B. Probable problema eléctrico.
A. Bombilla defectuosa.
B. Línea de alto vol taje.
A. El mot or o la ala del ventilador está bloquedo.
B. El moto r del venti l ador est á quemado.
A. La s uperf ic i e de la pantalla no es
perpendicular a la imagen proyectada.
presentación sucios.
B. Interruptor alto-bajo en el punto bajo o el
color que templa fuera del ajuste.
A. La bombilla no está asentada correctamente
en el zócalo.
A. Dispositivos ópticos no alineados.
B. Color que t em p l a fuera del ajuste.
Asegúrese de que la unidad esté enchufada
a un tomacorriente con alimentación, y que
la cubierta superior esté completamente
cerrada y trabada.
Asentar bien la bombilla en el zócalo. Si la
bombilla no se ilumina, reemplácela.
Asiente la palanca del cambio de la
lámpara abajo en el interruptor.
Remplace otra vez la bombilla. Si la
segunda bombilla de repuesto no funciona,
puede haber algún problema eléctrico.
Llame al Servicio Técnico para que se
verifique el estado del aparato.
Vigile la vida real de la bombilla en un
registro diario. Si la bombillas continuan
fallando, llame al Servicio Técnico para
controlar el retroproyector.
Llame al Servicio Técnico para controlar el
retroproyector.
Incline la pantalla de proyección hasta que
quede perpendicular (90º) con respecto a la
imagen proyectada.
Siga las instrucciones de limpieza para
retirar la suciedad de la superficie.
Controle el interruptor y coloree las
configuraciones que templan.
Asiente la bombilla correctamente en el
zócalo.
Llame al Servicio Técnico.
Ajuste templar del color.
3M 1800 Series Operator's Guide 7
Page 8
Accessories – Accessoires – Accessorios
Roller Attachment
Attachment à roulettes
Accessorio para el rodillo
10-1/4 inch (260mm)
XO-0038-0503-3
Write-on Film Roll
Rouleau de pellicule à écrire
Rollo de Pelicula para Escribir
10-1/4 inch (260mm)
78-9020-1282-8 AF4310
Dust Cover
Couvercle anti-poussières
Cubierta para Polvo
78-6969-7216-1 HA5792
Lamp
Lampe
Bombilla
ENX 78-8099-9031-6
FXL 78-8054-1847-8
(Purchase locally)
(Acheté sur place)
(Adquirido localmente)
Scotch-Brite™
High Performance
Cleaning Cloth
Scotch-Brite™
Chiffon ultra
performant
Scotch-Brite™
Paño de limpieza
de alto rendimiento
Clock Battery
Batterie d’horloge
Batería del reloj
Limited Warranty – Garantie limitée – Garantía Limitada
3M warrants this product against any defects in material and workmanship, under normal usage and storage, for
a period of five
years from date of purchase.
3M garantit ce produit contre tout défaut de pièce et de main-d'œuvre, lors d'une utilisation et d'un stockage
dans des conditions normales, pour une période de cinq
ans à compter de la date d'achat.
3M garantiza este producto contra cualquier defecto de materiales y de mano de obra, bajo utilización y
almacenamiento normales, por un perÍodo de cinco
años a partir de la fecha de compra.
Service Information – Renseignements de service –
Información de Servicio
In the U.S. and Canada:
Aux États-Unis d’ Amérique et au Canada, appeler 3M pour obtenir:
En los Estados Unidos y Canadá, si neces it a:
1-800-328-1371, meetings@mmm.com, www.3M.com/meetings
IMPORTANT NOTICE
All statements, technical information, and recommendations related to 3M’s products are based on information believed to be reliable,
but the accuracy or completeness is not guaranteed. Before using thi s product, you must evaluate it and d et ermine if it is suitable for
your intended application. You assume all risks and liability associated with such use. Any statements related to the product whic h are
not contained in 3M’s current publications, or any contrary statements contained on your purchase order shall have no force or effect
unless expressly set forth in a written agreement signed by an authorized officer of 3M.
3M Visual Systems Division Printed in U.S.A.
6801 River Place Blvd. Copyright 2001, 3M IPC. All Rights Reserved
Austin, TX 78726-9000 78-6970-9090-6 Rev. A (6/2001)
Loading...
