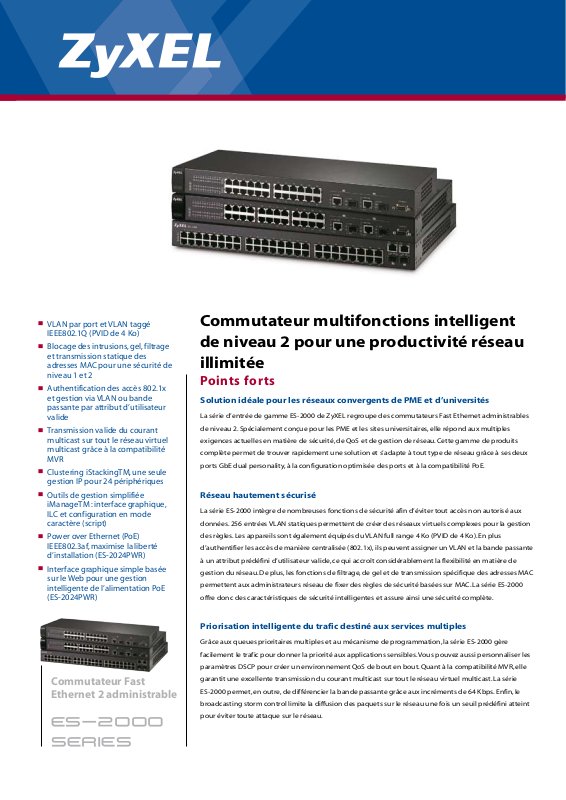

Zyxel ES-2000 BROCHURE [fr]

Download

Page 1

■

VLAN par port et VLAN taggé

IEEE802.1Q (PVID de 4 Ko)

■

Blocage des intrusions, gel, filtrage et transmission statique des adresses MAC pour une sécurité de niveau 1 et 2

■

Authentification des accès 802.1x et gestion via VLAN ou bande passante par attribut d’utilisateur valide

■

Transmission valide du courant multicast sur tout le réseau virtuel multicast grâce à la compatibilité MVR

■

Clustering iStackingTM, une seule gestion IP pour 24 périphériques

■

Outils de gestion simplifiée iManageTM : interface graphique, ILC et configuration en mode caractère (script)

■

Power over Ethernet (PoE) IEEE802.3af, maximise la liberté d’installation (ES-2024PWR)

■

Interface graphique simple basée sur le Web pour une gestion intelligente de l’alimentation PoE (ES-2024PWR)

Commutateur multifonctions intelligent de niveau 2 pour une productivité réseau illimitée

Points forts

Solution idéale pour les réseaux convergents de PME et d’universités

La série d’entrée de gamme ES-2000 de ZyXEL regroupe des commutateurs Fast Ethernet administrables

de niveau 2. Spécialement conçue pour les PME et les sites universitaires, elle répond aux multiples

exigences actuelles en matière de sécurité, de QoS et de gestion de réseau. Cette gamme de produits

complète permet de trouver rapidement une solution et s’adapte à tout type de réseau grâce à ses deux

ports GbE dual personality, à la configuration optimisée des ports et à la compatibilité PoE.

Réseau hautement sécurisé

La série ES-2000 intègre de nombreuses fonctions de sécurité afin d’éviter tout accès non autorisé aux

données. 256 entrées VLAN statiques permettent de créer des réseaux virtuels complexes pour la gestion

des règles. Les appareils sont également équipés du VLAN full range 4 Ko (PVID de 4 Ko). En plus

d’authentifier les accès de manière centralisée (802.1x), ils peuvent assigner un VLAN et la bande passante

à un attribut prédéfini d’utilisateur valide, ce qui accroît considérablement la flexibilité en matière de

gestion du réseau. De plus, les fonctions de filtrage, de gel et de transmission spécifique des adresses MAC

permettent aux administrateurs réseau de fixer des règles de sécurité basées sur MAC. La série ES-2000

offre donc des caractéristiques de sécurité intelligentes et assure ainsi une sécurité complète.

Commutateur Fast Ethernet 2 administrable

es-2000 series

Priorisation intelligente du trafic destiné aux services multiples

Grâce aux queues prioritaires multiples et au mécanisme de programmation, la série ES-2000 gère

facilement le trafic pour donner la priorité aux applications sensibles. Vous pouvez aussi personnaliser les

paramètres DSCP pour créer un environnement QoS de bout en bout. Quant à la compatibilité MVR, elle

garantit une excellente transmission du courant multicast sur tout le réseau virtuel multicast. La série

ES-2000 permet, en outre, de différencier la bande passante grâce aux incréments de 64 Kbps. Enfin, le

broadcasting storm control limite la diffusion des paquets sur le réseau une fois un seuil prédéfini atteint

pour éviter toute attaque sur le réseau.

Page 2

Gestion du réseau basé sur les standards industriels

La gestion de la série ES-2000 est simplifiée grâce à sa compatibilité iStacking™, SNMP, Web, telnet et RS-232. iStackingTM, la technologie de clustering en

exclusivité chez ZyXEL, permet aux administrateurs de gérer jusqu’à 24 commutateurs via une seule adresse IP. L’administrateur a le choix entre l'interface

Web, l’interpréteur de lignes de commande (ILC) ou la configuration en mode caractère, et peut même crypter les instructions à l’aide des standards SSH

v1/v2 et SSL. Toutes ces fonctions sophistiquées permettent de mettre en place un réseau d’entreprise hautement sécurisé et efficace avec un minimum

d’efforts

Liberté d’installation grâce au Power over Ethernet

Grâce à sa compatibilité IEEE802.3af Power over Ethernet (PoE), l'ES-2024PWR peut être installé n’importe où, même dans les endroits les plus difficiles tels

qu'au plafond ou en haut d’un mur. Les appareils qui supportent ce standard (PA WLAN, caméra de surveillance IP, etc.) bénéficient également de la

connectivité Ethernet via un simple câble de catégorie 5 sur une distance allant jusqu’à 100 mètres. Vous n’aurez plus besoin d’adaptateur et éviterez ainsi

tous les désagréments liés à l’installation d’une ligne d’alimentation supplémentaire. Enfin, l'ES-2024PWR intègre un système intelligent de gestion de

l’alimentation via une interface graphique basée sur le Web. Celui-ci vous permettra d’attribuer aux ports différents niveaux de priorité pour tirer le

meilleur parti des ressources disponibles.

Spécifications

Compatibilité standards

• Ethernet 10BaseT (IEEE 802.3)

• Ethernet 100BaseTX (IEEE 802.3u)

• Ethernet 1000BaseT (IEEE 802.3ab)

• IEEE 802.3z

• Contrôle des flux IEEE 802.3x

• Spanning tree protocol (IEEE 802.1d)

• Rapid spanning tree protocol (IEEE 802.1w)

• Classe de service IEEE 802.1p, protocoles

prioritaires

• Marquage VLAN IEEE 802.1Q

• Authentification IEEE 802.1x par port

• Agrégation LACP (IEEE 802.3ad)

• Power over Ethernet (IEEE 802.3af)

Performance

ES-2024A/ES-2024PWR

• Commutation non bloquante à 8,8 Gbps

• Design flexible pour une connectivité Gigabit

par cuivre ou par fibres

• Taux de commutation de 6,6 Mpps

(1488000pps/1000Base-T/1000Base-X,

148800pps/100Base-TX)

• Performances Wire Speed

ES-2048

• Commutation non bloquante à 13,6 Gbps

• Design flexible pour une connectivité Gigabit

par cuivre ou par fibres

• Taux de commutation de 10,1 Mpps

(1488000pps/1000Base-T/1000Base-X,

148800pps/100Base-TX)

• Performances Wire Speed

MAC et tampon pour paquets

ES-2024A/ES-2024PWR

• 8 Ko pour les entrées MAC

• Tampon pour paquets de 256 Ko

ES-2048

• 16 Ko pour les entrées MAC

• Tampon pour paquets de 32 Mo

Gestion du trafic et QoS

• 802.1p, avec 4 queues prioritaires par port pour

différents types de trafic(ES-2024A/ES-2024PWR)

• 802.1p, avec 8 queues prioritaires par port pour

différents types de trafic (ES-2048)

• Algorithmes programmables WRR (Weighted

Round Robin) et SPQ (Strict Priority Queuing)

(ES-2024A/ES-2024PWR)

• Algorithmes programmables WFQ et SPQ

(ES-2048)

• DSCP pour mappage prioritaire 802.1p

• IGMP snooping

• MVR

• Contrôle de la congestion sur tous les ports

• Limitation des taux : contrôle de la bande

passante par port, granularité de 64 kbps

• Lissage du trafic « egress » par port

• Broadcasting storm control

Agrégation des liens

• Agrégation IEEE 802.3ad (LACP)

• Port trunking statique et manuel

• Jusqu’à 3 groupes d’agrégation et 8 ports par

groupe (ES-2024A / ES-2024PWR)

• Jusqu’à 6 groupes d’agrégation et 8 ports par

groupe (ES-2048)

Fiabilité du réseau

• Rapid spanning tree protocol (RSTP)

IEEE802.1w : convergence rapide des

spanning trees indépendamment du timer

Sécurité et authentification de

l'utilisateur

• Filtrage MAC par port pour garantir l’accès à

chaque port

• Transmission spécifique des adresses MAC par

port : seules les adresses MAC spécifiées

peuvent accéder au réseau (blocage des

ports)

• Nombre limité d’adresses MAC par port

• Sécurité 802.1x par port, empêche les clients

non autorisés d’accéder au réseau

• VLAN IEEE 802.1Q par port ou par marqueur

• Compatible avec l’inscription VLAN

automatique des membres (GVRP)

• 256 VLAN statiques, jusqu’à 4 ko VLAN

dynamique

• PVID full range de 4 Ko

• VLAN par port et isolement VLAN

• Gel des adresses MAC

• Blocage des intrusions

Page 3

Informations MIB

• RFC1213 MIB II

• Pont MIB RFC1493

• MIB Ethernet RFC1643

• Groupes RMON RFC1757, 1, 2, 3, 9

• MIB IP RFC2011

• MIB TCP RFC2012

• MIB UDP RFC2013

• RFC2233 ifVHCPacketGroup

• MIB VLAN RFC2674

• RFC2925 PING-MIB et TRACEROUTE-MIB

• MIB ZyXEL privé pour gestion EMS

* Disponible sur les versions ultérieures de l’ES-2024PWR /

ES-2048

Sécurité administration réseau

• Nom d’utilisateur / mot de passe obligatoires

pour les administrateurs web / telnet / de la

console locale

• Deux niveaux de sécurité pour communauté

SNMP spécifique read/write

• SSH v1/v2

• SSL/TLS

Gestion du réseau

• Compatibilité ZyXEL iStacking™, jusqu’à 24

commutateurs gérables via une seule adresse

• Gestion basée sur le Web

• Telnet CLI

• SNMP v2c

• Console locale RS-232c

• Gestion IP : IP statique ou client DHCP

• Relais DHCP option 82 (ES-2048)

• 4 groupes RMON 1, 2, 3, 9 (historique,

statistiques, alarmes et événements) :

améliorent la gestion, le contrôle et l’analyse

du trafic

• Port mirroring : compatibilité port mirroring

source/destination

Matériel

• Compatibilité négociation automatique

• Compatibilité MDI/MDI-X automatique

• Console : D-Sub 9 broche femelle (DCE)

• Gestion : 1 port RJ-45 pour gestion hors

bande (ES-2048)

ES-2024A

• Ports : 24 ports RJ-45 10/100BaseT et 2

interfaces GbE « dual personality » (RJ-45 ou

connecteur d’extension ouvert SFP)

ES-2048

• Ports : 48 ports RJ-45 10/100BaseT et 2

interfaces GbE « dual personality » (RJ-45 ou

connecteur d’extension ouvert SFP)

ES-2024PWR

• Ports : 24 ports RJ-45 10/100BaseT Power

over Ethernet (PoE) et 2 interfaces GbE « dual

personality » (RJ-45 ou connecteur

d’extension ouvert SFP)

Dimensions & poids

• Courant entrant : 100-240 Vca, 50/60 Hz

• Alimentation maximale en CA :

- 25Watt (ES-2024A)

- 60Watt (ES-2048)

- 200Watt (ES-2024PWR)

Conditions de stockage et

d’exploitation

• Température d’exploitation : 0°C ~ 45°C

• Température de stockage : -25°C ~ 70°C

• Humidité (exploitation) : 10% ~ 90%

(sans condensation)

MIB Information

• RFC1213 MIB II

• RFC1493 Bridge MIB

• RFC1643 Ethernet MIB

• RFC1757 RMON group 1, 2, 3, 9

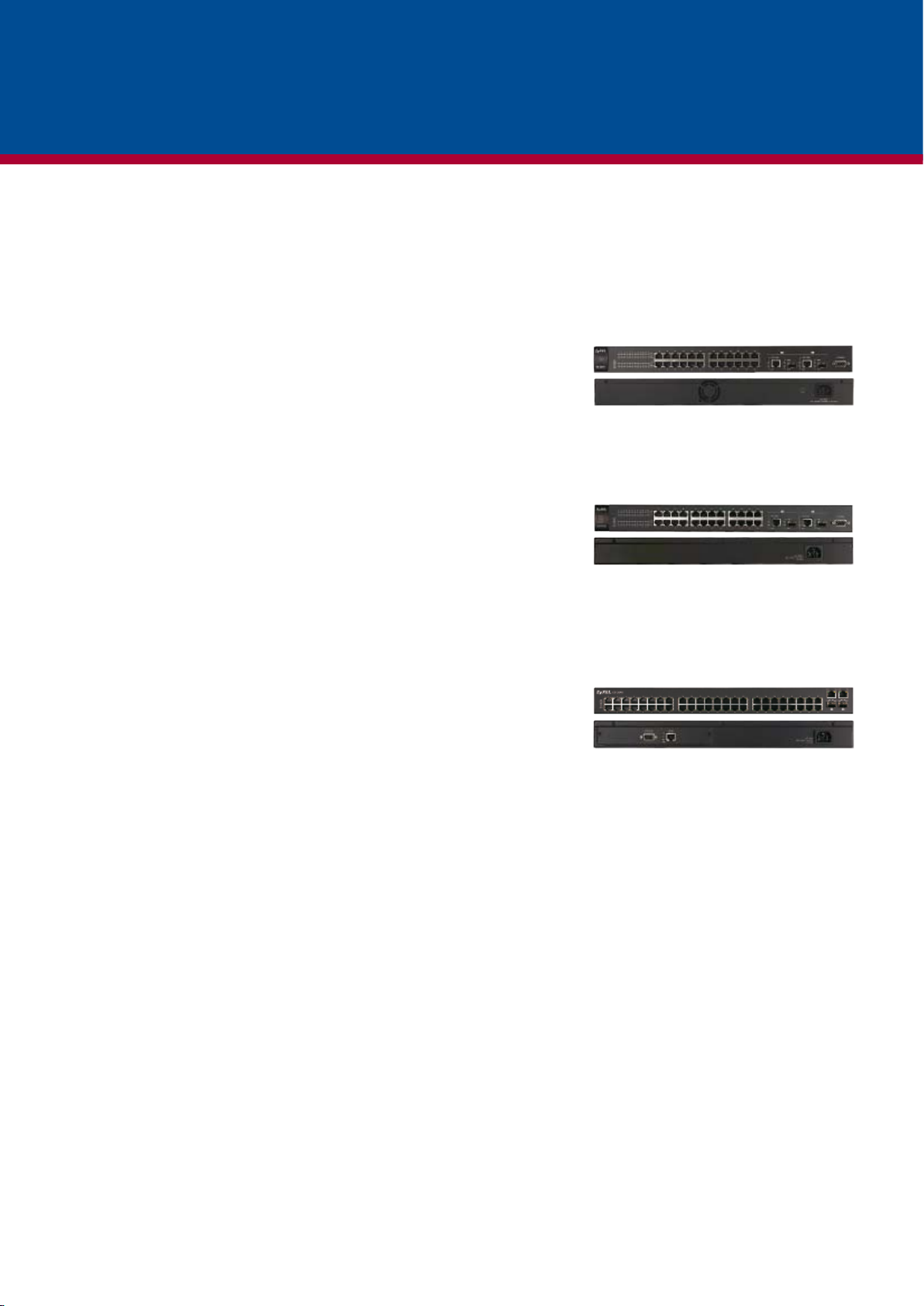

Description du produit

ES-2024A (26 ports)

• 24 x 10/100 ports + 2 x Dual-personality GbE ports

• Dimensions : 438 (W) x 173 (D) x 44.45 (H) mm

• Poids : 2.1Kg

ES-2048 (50 ports)

• 48 x 10/100 ports + 2 x Dual-personality GbE ports

• Dimensions : 438 (W) x 300 (D) x 44.45 (H) mm

• Poids : 4.0 Kg

ES-2024PWR (26 ports)

• 24 x 10/100 Power over Ethernet (PoE) ports +

2 x Dual-personality GbE ports

• Dimensions : 438 (W) x 270 (D) x 44.45 (H) mm

• Poids : 4.0 Kg

Description du produit

ES-2024A

Commutateur Fast Ethernet administrable de

niveau 2 à 24 ports, liaison montante Gigabit dual

personality

ES-2048

Commutateur Fast Ethernet administrable de

niveau 2 à 48 ports, liaison montante Gigabit dual

personality

ES-2024PWR

Commutateur Fast Ethernet administrable de

niveau 2 à 24 ports, compatibilité PoE

Page 4

Informations d’exploitation

Émetteur-récepteur (en option)Émetteur-récepteur (en option)

Modèle

SFP-SX

SFP-LX-10

SFP-LHX1310-40

SFP-ZX-80

Sensibilité

du récepteur

optique

-17 dBm

-20 dBm

-23 dBm

-24 dBm

Longueur

d’onde

850 nm

1310 nm

1550 nm

Connecteur

Distance de transmission vs. spécification du câble en fibres Alimentation d’exploitation

Fibre multimode

62,5um

220 m

550 m

Fibre multimode

50um

550 m

Fibre single mode

9/10um

10 km

40 km

80 km

Alimentation Courant max.

3.15 ~ 3.45 V

300 mA
