Edition: 29.11.2018 – Revision - 00 – RaR - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
Benzinrasenmäher
Übersetzung / Translation
EN
USER MANUAL
Gasoline lawn mower
ACHTUNG: Öl kontrollieren!
Motor startet nicht bei Ölmindermenge!!
ATTENTION: Check Oil!
Engine don’t start with low oil!!
ZI-BRM420
EAN: 9120039233833
ZI-BRM508
EAN: 9120039233840
INHALT/ INDEX
1 INHALT/ INDEX
1 INHALT/ INDEX 2
2 SICHERHEITSZEICHEN / SAFETY SIGNS 4
3 TECHNIK / TECHNICS 5
Lieferumfang / delivery content .......................................................................... 5
Komponenten / components ............................................................................... 5
Technische Daten / Technical data ...................................................................... 6
4 VORWORT (DE) 7
5 SICHERHEIT 8
Bestimmungsgemäße Verwendung ..................................................................... 8
5.1.1 Technische Einschränkungen ........................................................................... 8
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen ................................... 8
Anforderungen an Benutzer................................................................................. 8
Allgemeine Sicherheitshinweise .......................................................................... 8
Spezielle Sicherheitshinweise zum Betrieb dieser Maschine ................................ 9
Sicherheitshinweise für Maschinen mit Verbrennungsmotor ............................... 9
Gefahrenhinweise .............................................................................................. 10
6 MONTAGE 11
Lieferumfang prüfen .......................................................................................... 11
Zusammenbau der Maschine ............................................................................. 11
Checkliste vor der Inbetriebnahme ................................................................... 13
6.3.1 Motoröl-Stand prüfen bzw. Motoröl auffüllen ................................................... 14
6.3.2 Füllstand des Kraftstofftanks überprüfen bzw. nachtanken ................................ 14
7 BETRIEB 15
Informationen zur Erst-Inbetriebnahme ........................................................... 15
7.1.1 Testlauf Erstinbetriebnahme .......................................................................... 15
7.1.2 Hinweise für die ersten 20 Betriebsstunden ..................................................... 15
Betriebshinweise ............................................................................................... 15
Maschine starten ............................................................................................... 16
Maschine stoppen .............................................................................................. 17
8 WARTUNG 18
Instandhaltungs- und Wartungsplan ................................................................. 18
Motoröl wechseln .............................................................................................. 18
Messer überprüfen / ersetzen ........................................................................... 19
8.3.1 Messer überprüfen ....................................................................................... 19
8.3.2 Messer ersetzen........................................................................................... 19

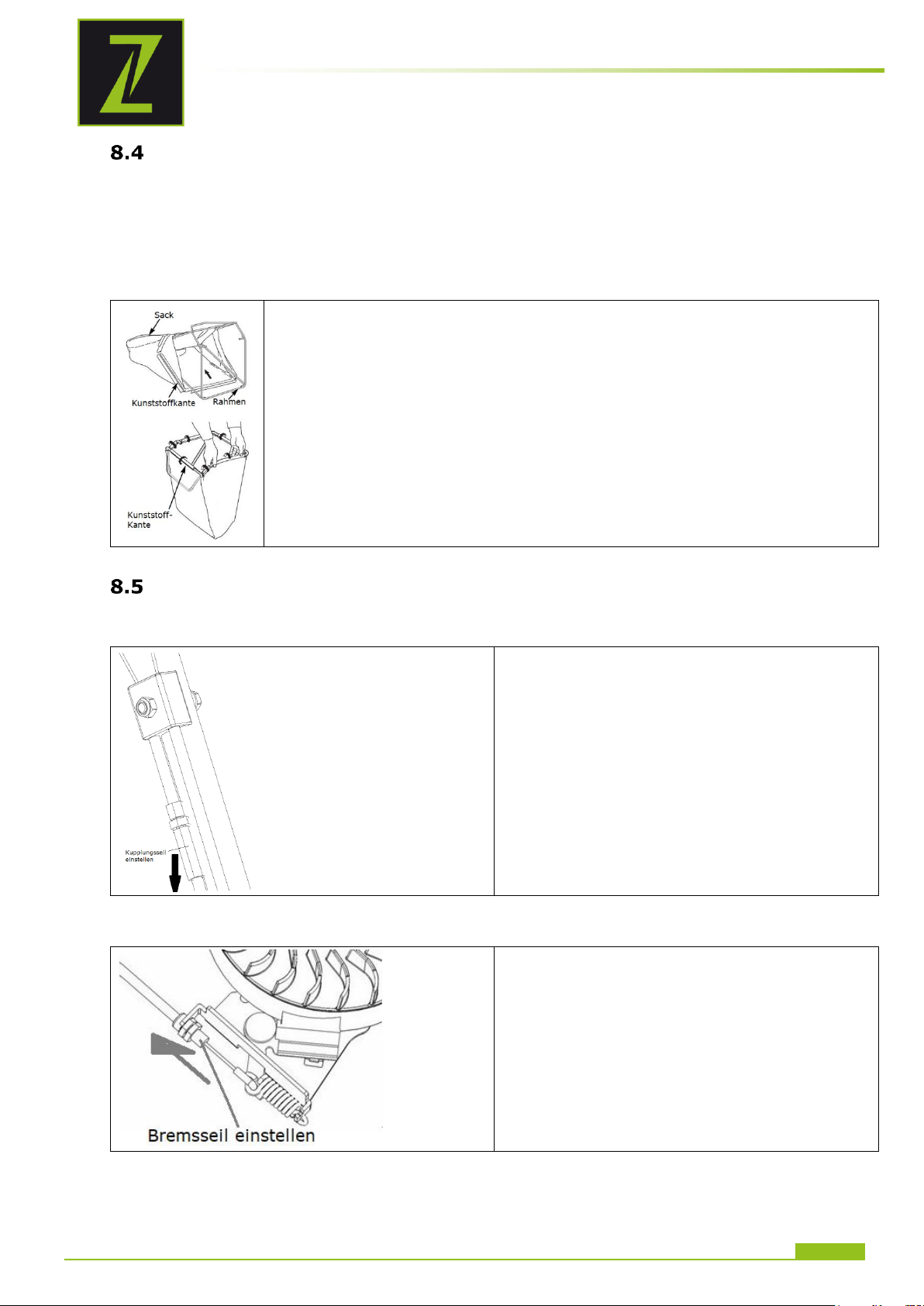

Grasauffangsack reinigen / ersetzen ................................................................. 20
8.4.1 Reinigen ..................................................................................................... 20
8.4.2 Ersetzen ..................................................................................................... 20
Kupplungs- und Bremsseil einstellen. ................................................................ 20
8.5.1 Kupplungsseil einstellen ................................................................................ 20
8.5.1 Bremsseil einstellen ..................................................................................... 20
Luftfilter reinigen .............................................................................................. 21
Zündkerze reinigen / ersetzen .......................................................................... 21
9 TRANSPORT 22
10 LAGERUNG 22
11 ENTSORGUNG 23
12 FEHLERBEHEBUNG 23
13 PREFACE (EN) 24
14 SAFETY 25
Intended use of the machine ............................................................................. 25
14.1.1 Technical Restrictions ............................................................................... 25
14.1.2 Prohibited Use / Forseeable Misuse ............................................................. 25
User Qualification .............................................................................................. 25
Safety instructions ............................................................................................ 25
Special safety instructions for the operation ..................................................... 26
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 2
ZI-BRM420 und ZI-BRM508
Safety instructions for machines with combustion engine ................................. 26
Hazard warnings ............................................................................................... 26
15 ASSEMBLY 27
Checking Delivery Content ................................................................................. 27
Assemling the Machine ...................................................................................... 27
Checklist before Start-up ................................................................................... 29
15.3.1 Checking/refilling engine oil ....................................................................... 30
15.3.2 Checking fuel tank level / Refuelling Fuel Tank ............................................. 30
16 OPERATION 31
Informationen on Initial Start-up ...................................................................... 31
16.1.1 Test Run Initial Start-up ............................................................................ 31
16.1.2 Notes for the first 20 operating hours ......................................................... 31
Operating instructions ....................................................................................... 31

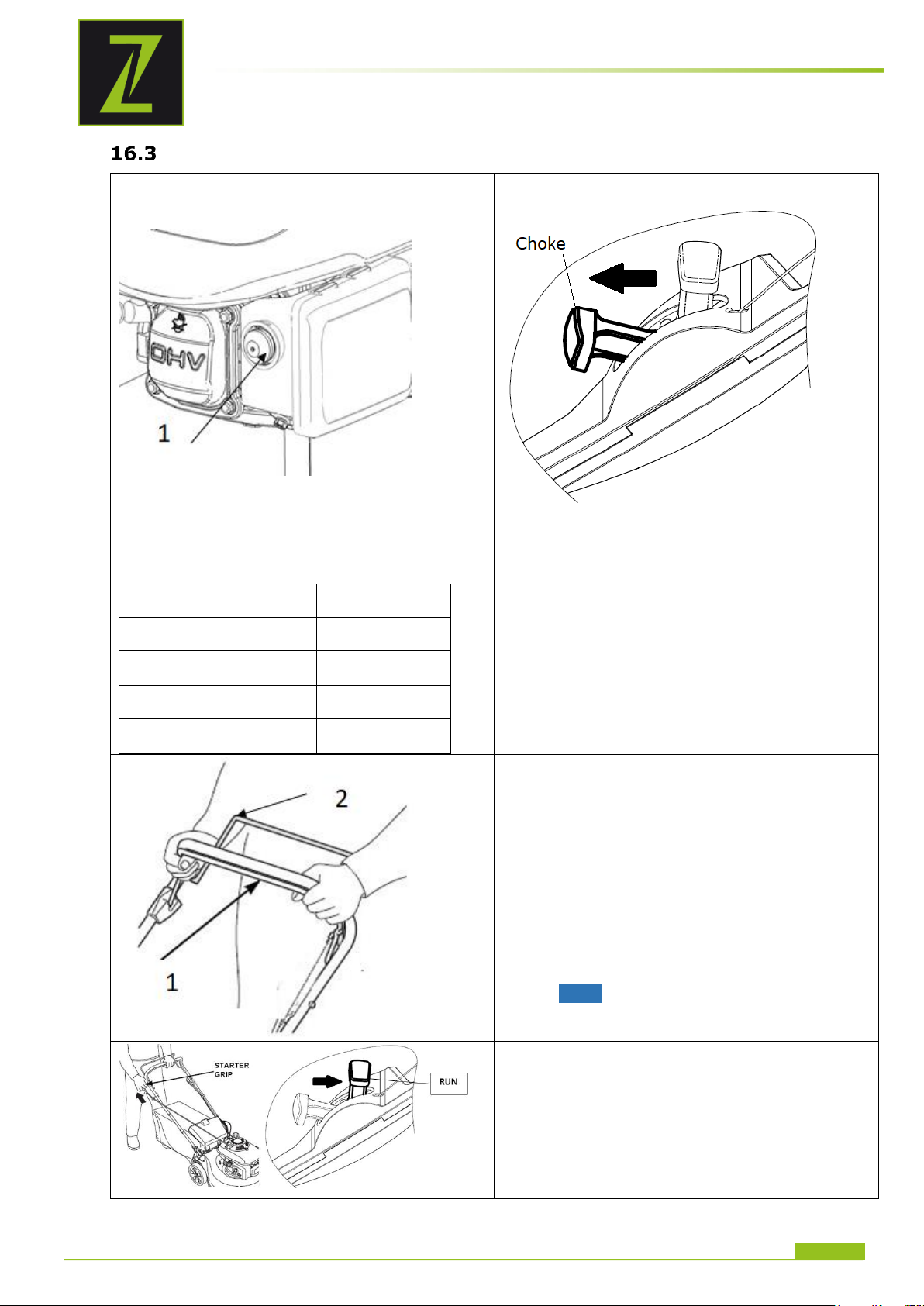

Starting the Machine ......................................................................................... 32
Stopping the machine ........................................................................................ 33
17 MAINTENANCE 34

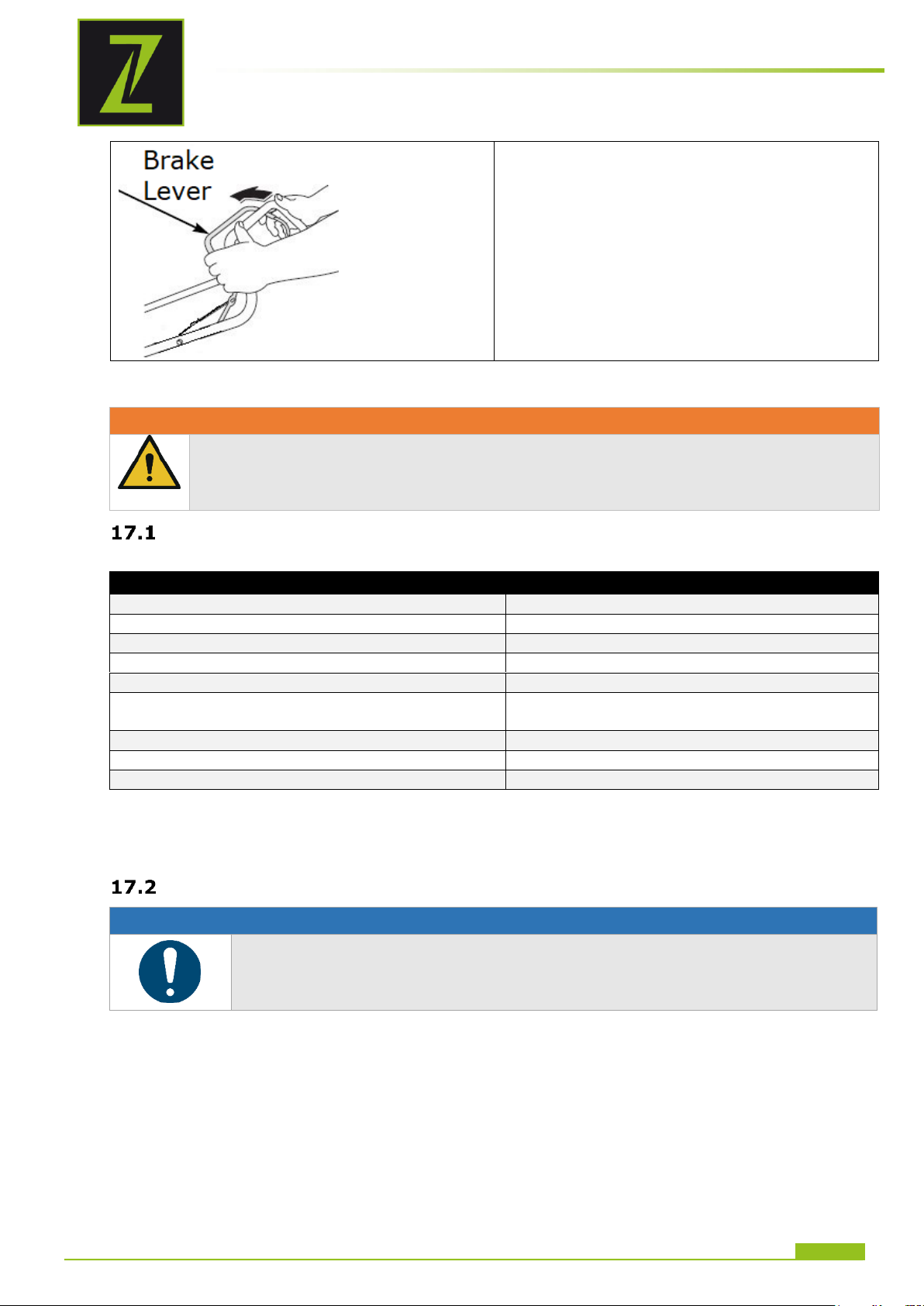

Maintenace and Servicing Plan .......................................................................... 34

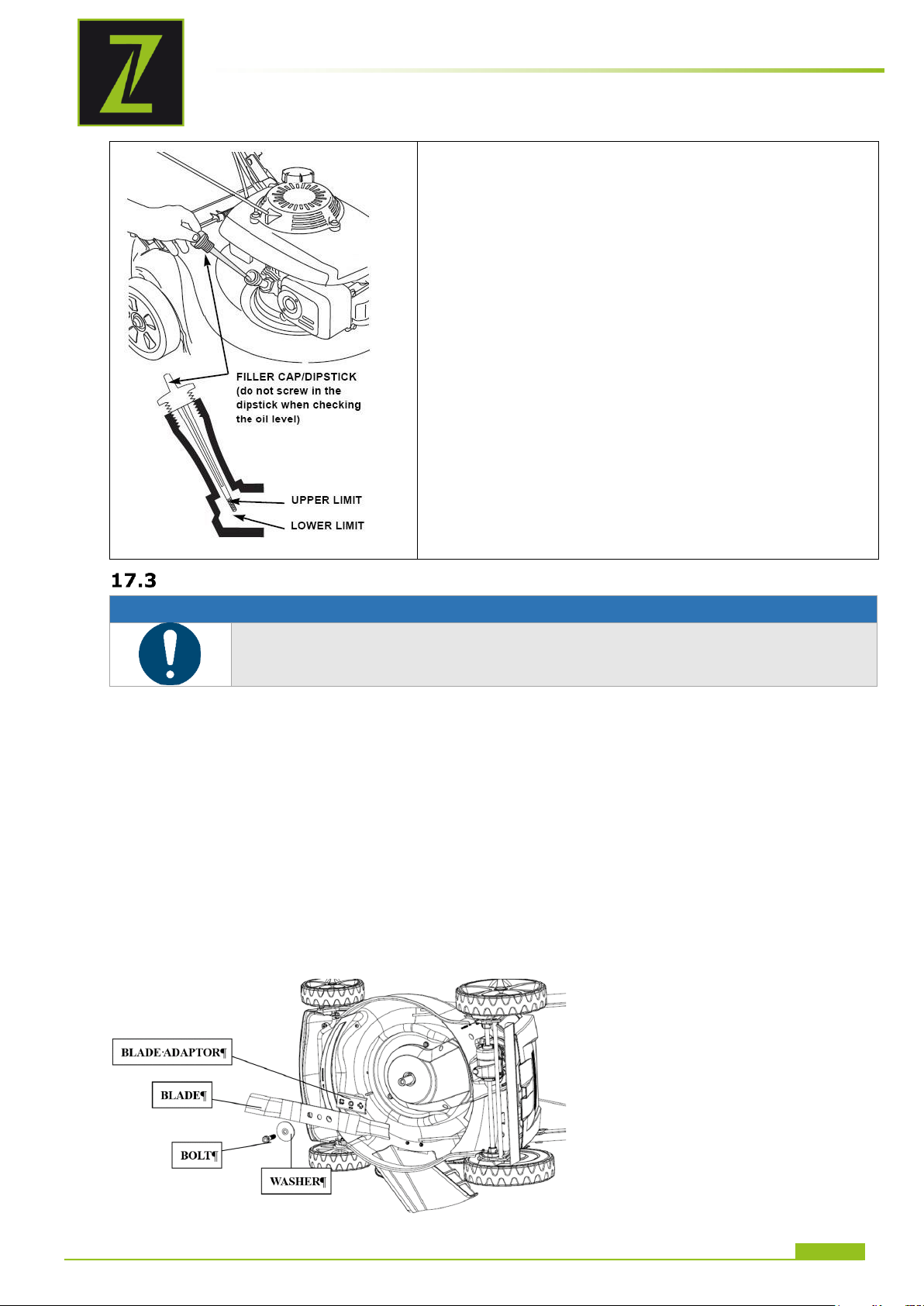

Changing the Engine Oil .................................................................................... 34
Checking / Replacing blades ............................................................................. 35
17.3.1 Checking the blade ................................................................................... 35
17.3.2 Replacing the blade .................................................................................. 35
Replacing and Cleaning the Grass Bag ............................................................... 36
17.4.1 Cleaning ................................................................................................. 36
17.4.2 Replacing ................................................................................................ 36
Adjusting the clutch and brake cables ............................................................... 36
17.5.1 Adjusting the clutch cable ......................................................................... 36
17.5.2 Brake cable adjustment ............................................................................ 37
Cleaning the air filter ......................................................................................... 37
Cleaning / Replacing the Spark Plug ................................................................. 37
18 TRANSPORT 38
19 STORGAE 38
20 DISPOSAL 39
21 TROUBLESHOOTING 39
22 ERSATZTEILE / SPARE PARTS 40
Ersatzteilbestellung / spare parts order ............................................................ 40

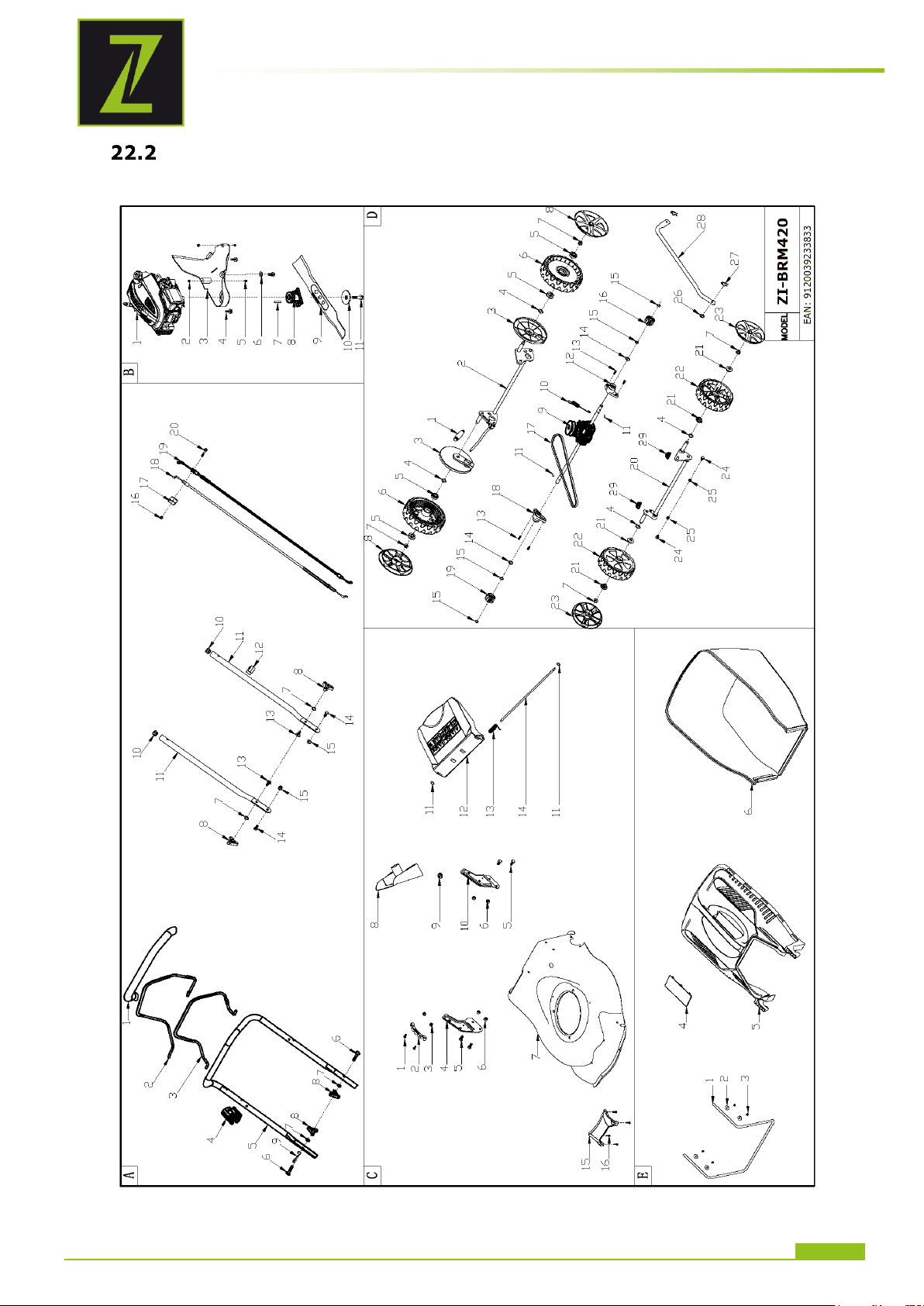

Explosionszeichnung / Explosion drawing ZI-BRM420 ...................................... 41

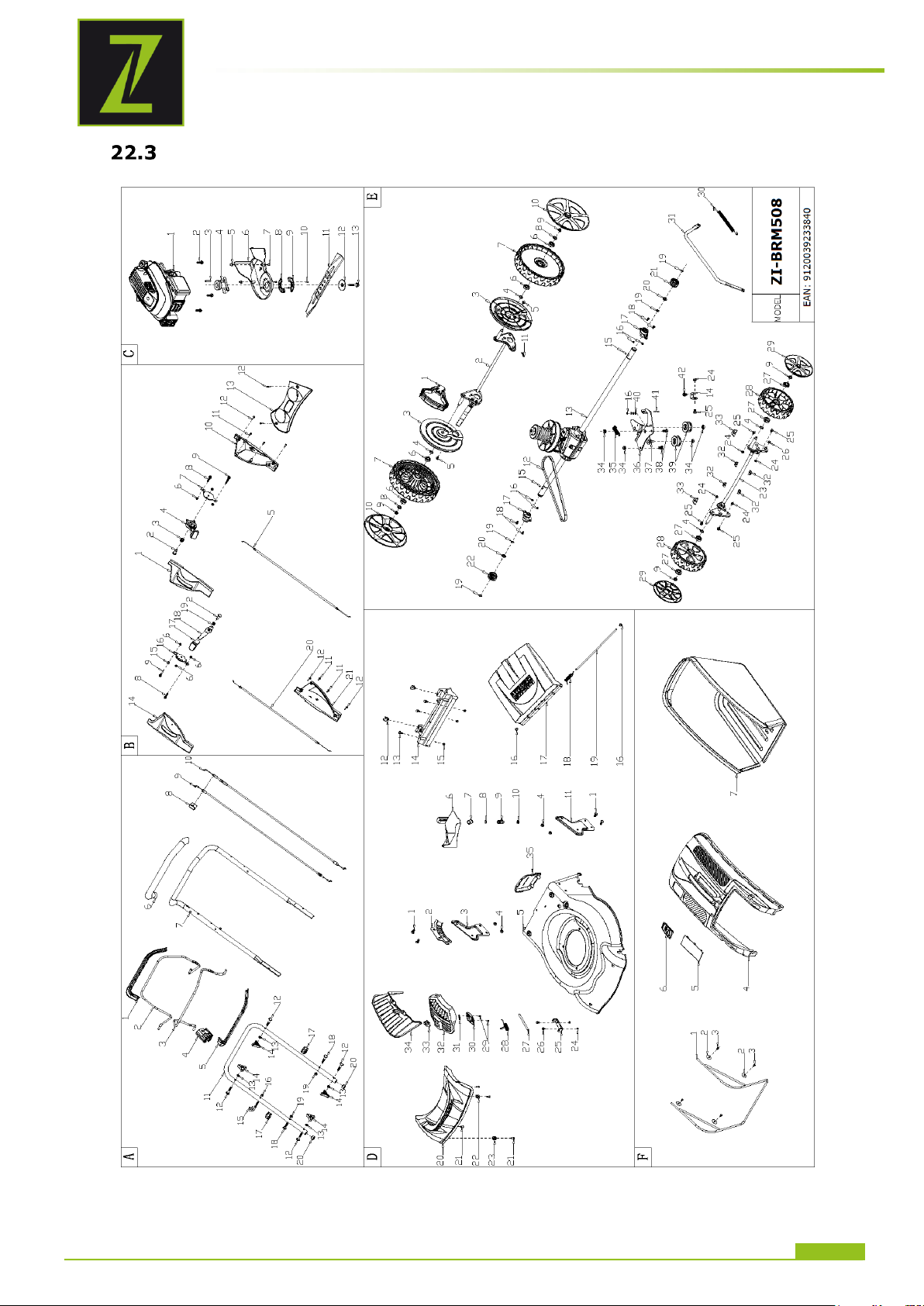

Explosionszeichnung / Explosion drawing ZI-BRM508 ...................................... 43
23 KONFORMITÄTSERKLÄRUNG / DECLARATION OF CONFORMITY 45
24 GEWÄHRLEISTUNG (DE) 46
25 WARRANTY GUIDELINES (EN) 47
26 PRODUKTBEOBACHTUNG | PRODUCT MONITORING 48
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 3
ZI-BRM420 und ZI-BRM508
SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
CE-KONFORM! - Dieses Produkt entspricht den EG-Richtlinien.
EN
CE-Conformal! - This product complies with the EC-directives.
DE
Anleitung beachten!
EN
Follow the instructions!
DE
Keine offene Flamme, Feuer, offene Zündquelle und Rauchen verboten!
EN
No open flame, fire, open source of ignition and smoking prohibited!
DE
Vergiftungsgefahr! Nicht in Innenräumen und in der Nähe von offenen Fenstern und
Belüftungen verwenden
EN
Danger of Intoxication! Only use outdoors and far from open windows and vents!
DE
Warnung vor heißer Oberfläche
EN
Hot Surface
DE
Persönliche Schutzausrüstung tragen!
EN
Wear personal protective equipment!
DE
Sicherheitsabstand einhalten !
EN
Keep safe distance !
DE
Zündkerzenstecker vor Wartungsarbeiten ziehen
EN
Removel spark plug connector before maintenance work
DE
Wegschleudernde Teile
EN
Parts thrown away
DE
Die Hände und Füße nicht in die Nähe der rotierenden Messer geben.
EN
Blades in movement. Do not put hands or feet near or under the opening of the cutting plate.
DE
ACHTUNG: Öl kontrollieren! Motor startet nicht bei Ölmindermenge!!
EN
ATTENTION: Check Oil! Engine don’t start with low oil!!
2 SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 4
ZI-BRM420 und ZI-BRM508
TECHNIK / TECHNICS
ZI-BRM420
ZI-BRM508
A
Motor + Räder + Grundgestell + Messer
vormontiert / engine + wheels + base +
blade preassambled
A
Motor + Räder + Grundgestell + Messer
vormontiert / engine + wheels + base +
blade preassambled
B
Handgriff + Gestänge (zerlegt)
Handle (not assembled)
B
Handgriff + Gestänge (zerlegt) / Handle
(not assembled)
C C
Seitenauswurf (Cover + Auswurf) / side
discharge (cover + guard)
D
Mulchstoppel / mulching plug
D
Mulchstoppel / mulching plug
E
Werkzeug / tools
E
Werkzeug / tools
F
Grausauffangbehälter / gras bag
F
Grausauffangbehälter / gras bag
G
Rahmen für Grasauffangbehälter / gras
bag frame
G
Rahmen für Grasauffangbehälter / gras
bag frame
H
Kleinteile / small parts
H
Kleinteile / small parts
N° N°
1
Kupplungsghebel / Clutch leber
8
Motor / motor
2
Gashebel / throttle lever (nur/only ZI-BRM508)
9
Luftfilter / air filter
3
Startergriff / starter grip
10
Zündkerze / spark plug
4
Grasfangkorb / grass catcher
11
Hintere Auswurfklappe / rear ejection
5
Schnitthöhen-Einstellung / cutting height
adjustment
12
Choker / choke (nur/only ZI-BRM508)
6
Öleinfüllstutzen / oil filler neck
13
Bremsbügel / brake arm
7
Seitenauswurf (BRM508) / side ejection
(nur/only ZI-BRM508)
14
Kraftstoffpumpe (Kaltstart_ZI-BRM420) / primer
(cold start ZI-BRM420)
3 TECHNIK / TECHNICS
Lieferumfang / delivery content
Komponenten / components
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 5
ZI-BRM420 und ZI-BRM508
TECHNIK / TECHNICS
ZI-BRM420
ZI-BRM508
Motor, engine
1-Zylinder 4-Takt / 1 cylinder, 4-
stroke engine
Y80V OHV
1-Zylinder 4-Takt / 1 cylinder,
4-stroke engine
Y173V OHV
Motorleistung / engine power
1,2kW@3000min-1
3,6kW@2800min-1
Hubraum / displacement
79,8ccm
173ccm
Tankvolumen / fuel tank volume
0,8l
1l
Kraftstoff / fuel
Bleifreies Benzin ROZ 95 / unleaded gasoline
Motorölvolumen / engine oil volume
0,45l
0,6l
Motoröl / engine oil
15W40
Zündkerze / spark plug
F7RTC
Starter / starter
Seilzug / recoil starter
Schnittbreite / cutting width
420 mm
508 mm
Schnitthöhe / cutting heigth
25-75mm (6)
25-75mm (6)
Volumen Grasfangkorb / volume grs bag
45l
65l
max. zulässige Schräglage (des Motors) / max.
permissible inclination (of the motor)
20°
Garantierter Schall-Leistungspegel LWA
guaranteed sound power level L
WA
96dB(A)
98dB(A)
Gewicht (netto) weight (net)
25,5kg
39,3kg
Gewicht (brutto); weight (gross)
28,5kg
42,3kg
Verpackungs-Abmessungen / pachaging
dimensions
720x520x440
830x570x485
Technische Daten / Technical data
ZI-BRM420 und ZI-BRM508
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 6
VORWORT (DE)
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116–720
Mail: info@zipper-maschinen.at
4 VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren
Inbetriebnahme und Handhabung des Benzinrasenmäher ZI-BRM420 und ZI-BRM508,
nachfolgend als "Maschine" bezeichnet.
Die Anleitung ist Bestandteil der jeweiligen Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht
zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der
Maschine bei, wenn sie an Dritte weitergegeben wird!
Beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2018
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere
der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich
verfolgt.
Als Gerichtsstand gilt das für ZIPPER Maschinen zuständige Gericht als vereinbart.
Kundendienstadresse
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 7
ZI-BRM420 und ZI-BRM508
SICHERHEIT
Rel. Feuchtigkeit:
max. 70 %
Temperatur (Betrieb)
+5° C bis +40° C
Temperatur (Lagerung, Transport)
-20° C bis +55° C
5 SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und
Handhabung der Maschine.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme
aufmerksam durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine,
und Sie beugen damit Missverständnissen sowie Personen- und Sachschäden vor.
Beachten Sie außerdem die an der Maschine verwendeten Symbole und
Piktogramme sowie die Sicherheits- und Gefahrenhinweise!
Bestimmungsgemäße Verwendung
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Zum Mähen und Mulchen von Rasenflächen innerhalb der angegebenen Einsatzgrenzen
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung
oder Garantieleistung.
5.1.1 Technische Einschränkungen
Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
Betreiben der Maschine ohne entsprechende Kenntnis der Bedienungsanleitungen
(Maschine + Motor).
Änderungen der Konstruktion der Maschine
Betreiben der Maschine bei Nässe und Regen
Betreiben der Maschine in explosionsgefährdeter Umgebung
Betreiben der Maschine in Innenräumen oder geschlossenen Bereichen
Betreiben der Maschine ohne funktionierende bzw. fehlende Schutzbleche
Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen
Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
Nutzen der Maschine zum Transport von Personen
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung
dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und
Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge.
Anforderungen an Benutzer
Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie
Kenntnis und Verständnis der Betriebsanleitung.
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter
des Bedieners festlegen und die Verwendung dieser Maschine einschränken können!
Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.
Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer
Elektrofachkraft durchgeführt oder unter Anleitung und Aufsicht einer Elektrofachkraft
vorgenommen werden.
Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei
Arbeiten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten insbesondere
folgende Punkte zu berücksichtigen:
Überprüfen Sie die Maschine vor jeder Verwendung auf ihren einwandfreien Zustand.
Achten Sie darauf, dass alle Schutzvorrichtungen am richtigen Platz und funktionstüchtig
sind, und vergewissern Sie sich, dass alle Muttern, Schrauben etc. fest angezogen sind.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 8
ZI-BRM420 und ZI-BRM508
SICHERHEIT
Nehme Sie die Maschine nicht in Betriebe, wenn Sie merken, dass Teile fehlen oder
beschädigt sind!
Sorgen Sie im Arbeits- und Umgebungsbereich der Maschine für ausreichende
Lichtverhältnisse.
Halten Sie Hände und Füße von sich bewegenden Maschinenteilen fern und achten Sie
beim Arbeiten stets auf sicheren Stand.
Entfernen Sie Einstellwerkzeug vor dem Einschalten von der Maschine.
Lassen Sie die laufende Maschine niemals unbeaufsichtigt (Maschine vor dem Verlassen
immer stillsetzen).
Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät
einhalten, und halten Sie insbesondere Kinder von der Maschine fern.
Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr
vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet
sind.
Tragen Sie stets geeignete persönliche Schutzausrüstung (Gehörschutz, Sicherheitsschuhe
etc.)!
Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter
Einfluss von Medikamenten, Alkohol oder Drogen!
Betreiben Sie das Gerät niemals in Gegenwart brennbarer Flüssigkeiten oder Gase
(Explosionsgefahr!).
Verwenden Sie nur von Zipper Maschinen empfohlene Ersatzteile und Zubehör.
Spezielle Sicherheitshinweise zum Betrieb dieser Maschine
Die Maschine ist für die Bedienung durch eine Person konzipiert. Bedienen Sie die
Maschine stets von hinten. Stellen Sie sich niemals seitlich neben oder vor die Maschine,
wenn der Motor läuft
Verwenden sie die Maschinen nicht bei Regen bzw. bei nassen Gras.
Die Maschine darf nur mit festangezogenen und Messers betrieben werden.
Übermäßiger Lärm kann zu Gehörschäden und temporären oder dauerhaften Verlust der
Hörfähigkeit führen. Tragen Sie einen nach Gesundheits- und Sicherheitsregelungen
zertifizierten Gehörschutz, um die Lärmbelastung zu begrenzen.
Erhöhen Sie die geregelte Leerlaufdrehzahl des Motors nicht eigenmächtig. Dies könnte zu
Schäden an der Maschine oder Personenverletzungen führen.
Sicherheitshinweise für Maschinen mit Verbrennungsmotor
Berühren Sie Motor und/oder Auspufftopf im laufenden Betrieb bzw. unmittelbar nach dem
Abstellen nicht! Diese Bereiche werden im Betrieb heiß und können Verbrennungen
verursachen.
Berühren Sie den Zündkerzenstecker nicht, wenn der Motor läuft (elektrischer Schlag!).
Betreiben Sie das Gerät nicht in geschlossenen Bereichen oder in schlecht belüfteten
Räumen, außer es besteht adäquate Lüftung durch Abluftventilatoren oder Schläuche.
(Erstickungsgefahr durch Kohlenmonoxyd!)
Rauchen Sie nicht während des Betriebs der Maschine.
Rauchen Sie nicht beim Auftanken der Maschine.
Betanken Sie die Maschine nur in einem gut belüfteten Bereich.
Betanken Sie die Maschine nicht, wenn der Motor läuft oder die Maschine noch heiß ist.
Tanken Sie die Maschine nicht in der Nähe offener Flammen auf.
Verschütten Sie beim Auftanken keinen Kraftstoff.
Kurbeln Sie einen überfluteten Benzinmotor nicht an, so lange die Zündkerze
herausgenommen ist – im Zylinder angestauter Kraftstoff spritzt aus der
Zündkerzenöffnung heraus.
Nehmen Sie an Benzinmotoren keinen Zündfunkentest vor, wenn der Motor überflutet oder
Benzin zu riechen ist. Ein Streufunke könnte die Dämpfe entzünden.
Verwenden Sie Benzin oder andere Arten von Kraftstoff bzw. entflammbare Lösungen nicht
zum Reinigen der Maschinenteile, vor allem nicht in geschlossenen Räumen. Die Dämpfe
von Kraftstoffen und Lösungen können explodieren.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 9
ZI-BRM420 und ZI-BRM508
SICHERHEIT
G E F A HR
Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche
Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht
gemieden wird.
W A R NUN G
Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen
kann, wenn sie nicht gemieden wird.
VO R SIC H T
Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen
kann, wenn sie nicht gemieden wird.
H I N WEI S
Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.
Halten Sie den Bereich um den Auspufftopf immer frei von Fremdsubstanzen, wie z.B.
Blättern, Papier, Kartons etc. Ein heißer Auspufftopf könnte diese Substanzen entzünden
und ein Feuer verursachen.
Verschließen Sie den Tankdeckel nach dem Tankvorgang wieder.
Überprüfen Sie Kraftstoffleitung und Tank regelmäßig auf Undichtheit und Risse. Betreiben
Sie die Maschine nicht, wenn Lecks im Kraftstoffsystem bekannt sind.
Lagern Sie Kraftstoff nur in dafür vorgesehenen und zugelassenen Behältern.
Führen Sie Wartungs-, Einstell- und Reinigungsarbeiten nur bei ausgeschaltetem Motor
und entfernten Zündkerzenstecker durch.
Gefahrenhinweise
Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch
Aufbau und Konstruktion der Maschine können im Umgang mit den Maschinen
Gefährdungssituationen auftreten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet
sind:
Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre
entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der
fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 10
ZI-BRM420 und ZI-BRM508
MONTAGE
1. Montage Griff
Öffnen sie den am Rahmen befestigen
Griff und Schrauben Sie die Griffteile mit
den vier Schrauben (1) und Sternknöpfen
(2) fest, je 2x auf der linken und rechten
Seite.
HINWEIS: Die Höhe des Griffes kann
mittels der Position der angebrachten
Schrauben verändert werden. Schraube
an Position H eingesetzt für eine hohe
Griffposition, L für eine niedrigere
Griffposition. Bitte wählen sie an der
Linken und Rechten Seite die gleiche
Einstellung.
Der Startergriff des Seilzugs kann am
Griff eingehängt werden um den
Startvorgang zu erleichtern (nur für ZIBRM508 verfügbar).
6 MONTAGE
Lieferumfang prüfen
Überprüfen Sie die Maschine nach Anlieferung unverzüglich auf Transportschäden und fehlende
Teile.
Zusammenbau der Maschine
Die Maschine kommt vormontiert, es sind lediglich die zum Transport demontierten Teile wieder
zu montieren.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 11
ZI-BRM420 und ZI-BRM508
MONTAGE

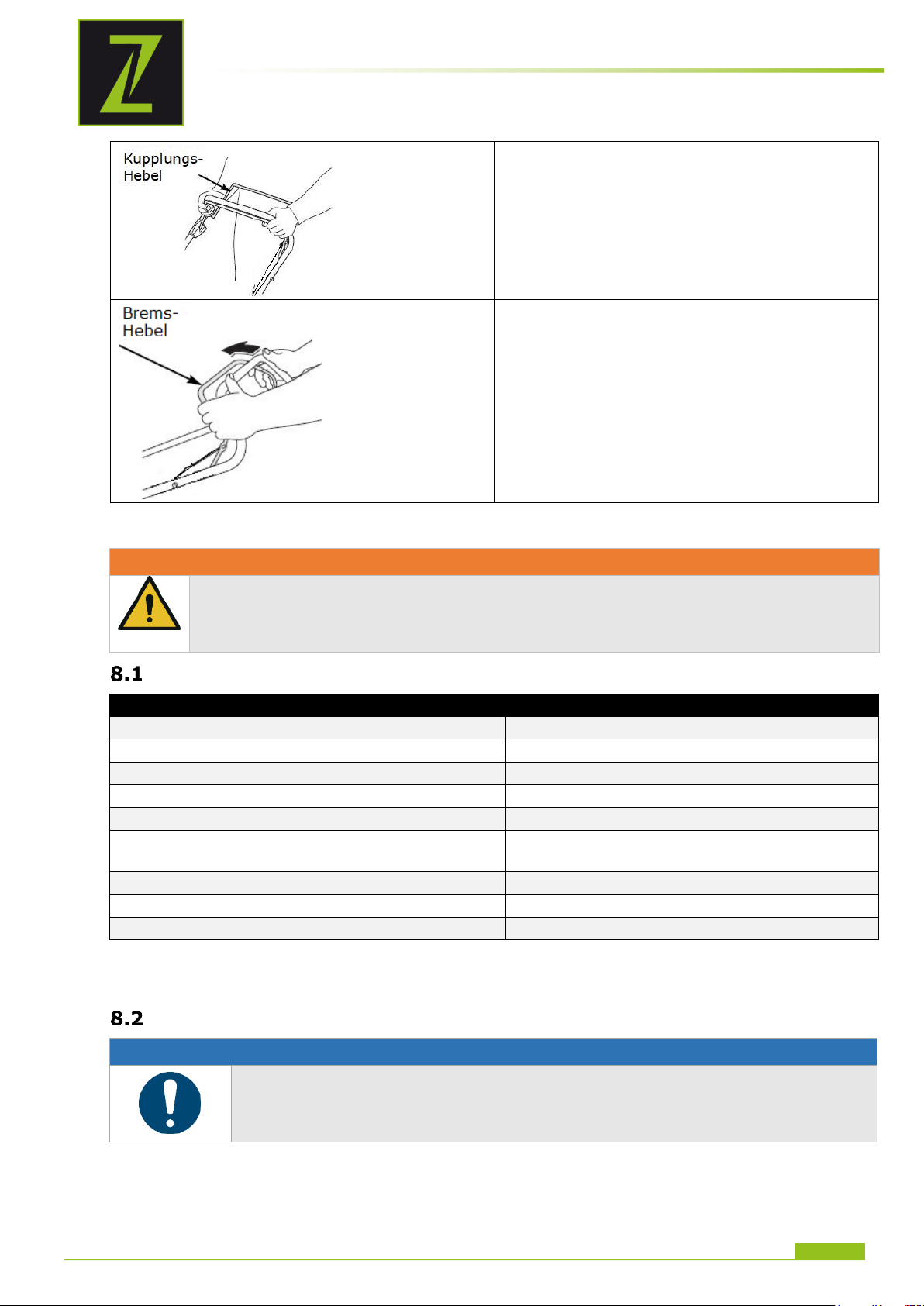

2. Verbindung Kupplungs- und Bremsseil
Verbinden sie das Kupplungsseil (2) mit
dem Kupplungsgriff und das Bremsseil (1)
mit dem Bremsgriff.
3. Befestigung Panel.
Das Panel (1) mit zwei Schrauben (2) am
Griff befestigen.
4. Zusammenbau Grasauffangbehälter
Schieben sie den Rahmen in den
Grassauffangsack und befestigen sie
diesen mit den Klipps.
5. Grasauffangbehälter montieren
Heben sie den hinteren Auswurfschutz (1)
an und entfernen sie, falls eingesetzt den
Mulchstopfen und hängen sie
anschließend den Griff (2) des
Auffangbehälters ein.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 12
ZI-BRM420 und ZI-BRM508
MONTAGE

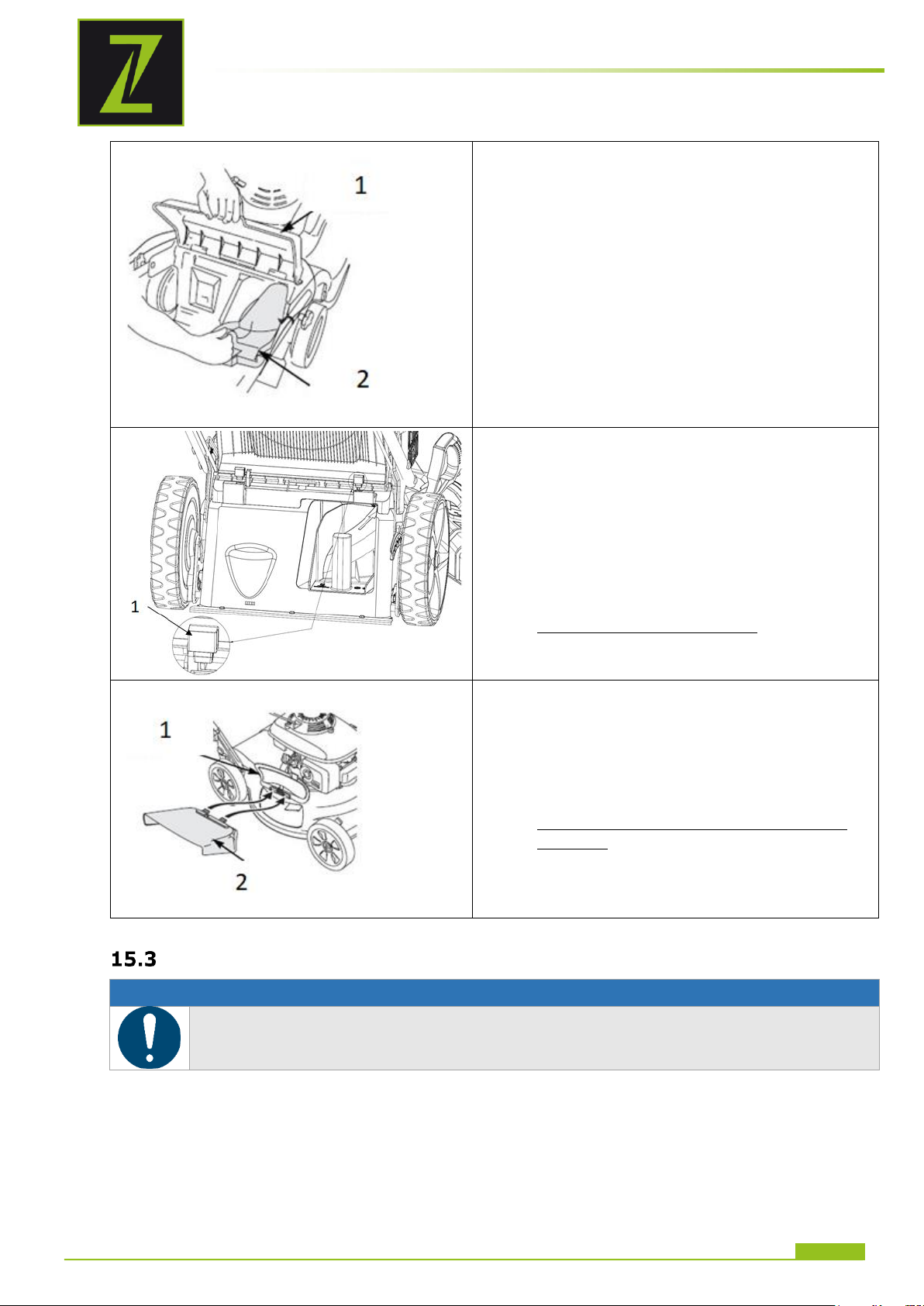

6. Montage/Demontage Mulchstopfen
Der Mulchstopfen (2) dient dazu, das
Innere des Mähwerks für effizienteres
Mulchen umzugestalten. Montieren und
entfernen Sie den Mulchstopfen (1),
indem Sie den hinteren Auswurfschutz (2)
wie abgebildet anheben. Der Mulchstopfen
(1) passt nur in eine Richtung. Entfernen
Sie den Mulchstopfen (1) bei Verwendung
des Grasauffangbehälters.
7. Hintere Auswurfklappe sperren
Um die hintere Auswurfklappe zu sperren,
benützen sie Halterungen wie abgebildet.
8. Seitlichen Auswurf montieren (nur für ZI-
BRM508)
Die seitliche Schutzhaube (1) anheben
und den seitlichen Auswurf wie abgebildet
montieren.
H I N WEI S
Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an den Oberflächen! Für die der Reinigung
deshalb nur milde Reinigungsmittel verwenden!
Checkliste vor der Inbetriebnahme
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 13
ZI-BRM420 und ZI-BRM508
Reinigen Sie die Maschine und entfernen Sie gegebenenfalls Schmutz und Gras.
Wenn der Luftfilter verschmutzt ist, blasen Sie die Filterpatrone von innen durch,
indem Sie einen Strahl trockener Druckluft auf und ab bewegen. Fahren Sie damit so
MONTAGE
H I N WEI S
Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt die
Lebensdauer der Maschine. Überprüfen Sie deshalb vor jedem Start den
Motoröl-Stand und füllen Sie erforderlichenfalls Motoröl nach.
1. Zur Prüfung des Motoröl-Standes stellen Sie die
Maschine auf einer sicheren, ebenen Fläche ab.
Motor abschalten und Maschine zehn Minuten
stehen lassen, damit sich das zirkulierende Öl
in der Ölwanne sammeln kann.
2. Öl-Messstab herausdrehen und mit einem
sauberen, fusselfreien Lappen oder einem nicht
fasernden Papiertuch abwischen.
3. Messstab wieder bis zum Anschlag in die
Öffnung schieben, aber nicht einschrauben.
(Achten Sie darauf, dass der Stab wirklich ganz
eingeschoben wurde – manchmal verkantet er
sich.)
4. Öl-Messstab wieder herausziehen und Ölstand
ablesen. Dafür gibt es zwei Markierungen –
siehe Abbildung links.
5. Bei niedrigem Ölstand empfohlenes Öl bis zur
oberen Grenze nachfüllen (maximales
Füllvolumen lt. Technischen Daten).
6. Öl-Messstab wieder einschieben und
festdrehen.
H I N WEI S
Beachten Sie die Sicherheitsvorschriften zur Kraftstoffkontrolle. Filtern
Sie den Kraftstoff beim Tanken um zu verhindern, dass Fremdpartikel in den
Verbrennungsraum gelangen. Wischen Sie ausgelaufenen Kraftstoff auf.
lange fort, bis der gesamte Staub entfernt ist. Ersetzen Sie den Luftfilter
erforderlichenfalls durch einen neuen.
Prüfen Sie den Vergaser auf äußeren Schmutz und Staub und reinigen Sie ihn
gegebenenfalls mit trockener Druckluft.
Überprüfen Sie Feststellmuttern und Schrauben auf festen Sitz, besonderes
Augenmerk auf das Messer. (Durch Vibrationen gelöste Schrauben oder Bolzen können
zu Unfällen führen!)
6.3.1 Motoröl-Stand prüfen bzw. Motoröl auffüllen
6.3.2 Füllstand des Kraftstofftanks überprüfen bzw. nachtanken
Ablauf:
1. Tankdeckel (sitzt auf dem Kraftstofftank) aufschrauben.
2. Füllstands-Überprüfung in Form einer Sichtprüfung. Erforderlichenfalls Benzin
mit entsprechender Oktanzahl (ROZ 95) nachfüllen (maximales Tankvolumen lt.
Technischen Daten).
3. Tankdeckel nach dem Tanken wieder gut verschließen.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 14
ZI-BRM420 und ZI-BRM508
BETRIEB
H I N WEI S
Beachten Sie, dass die Maschine ohne Motoröl und Kraftstoff ausgeliefert wird.
Stellen sie sicher, dass diese Betriebsmittel vor der Erst-Inbetriebnahme aufgefüllt sind.
ACHTUNG: Maschine startet nicht bevor Motoröl bis zur Obergrenze nachgefüllt
ist Ölmangelschmierung!
7 BETRIEB
Nehmen Sie die Maschine erst in Betrieb, nachdem Sie die Sicherheitshinweise gelesen
und verstanden haben, sowie die vor der Erstinbetriebnahme erforderlichen
Maßnahmen durchgeführt haben.
Informationen zur Erst-Inbetriebnahme
7.1.1 Testlauf Erstinbetriebnahme
Lassen Sie die Maschine für rund 3 Minuten im Leerlauf laufen
Achten Sie auf abnormale Geräusche
Achten Sie auf die Abgase (zu schwarz, zu weiß)?
7.1.2 Hinweise für die ersten 20 Betriebsstunden
Um die Lebenserwartung Ihrer Maschine zu optimieren, sollten Sie folgende Punkte befolgen:
Schonen Sie den Motor die ersten 20 Betriebsstunden (dies gilt auch für gebrauchte
Motoren nach einer umfassenden Wartung). Das heißt, geringere Drehzahl und geringere
max. Arbeitsbelastung als während des Normalbetriebs.
Wechseln Sie das Motoröl nach den ersten 20 Betriebsstunden.
Betriebshinweise
Ziehen Sie bei laufendem Motor niemals den Seilzug an. Dies schädigt den Motor.
Der Zugmechanismus für die Veränderung der Motordrehzahl ist mit einer Justierschraube
begrenzt. Diese ist werkseingestellt. Verändern Sie diese Einstellung nie eigenmächtig, Sie
könnten den Motor überlasten.
Betreiben Sie die Maschine unter keinen Umständen auf Gefällen von über 20°, da selbst
bei optimalem Ölstand der Motor nicht mit genug Schmierung versorgt sein könnte.
In der Richtung der Vorrückbewegung der Maschine und innerhalb eines Bereichs von
einem Meter um die Maschine, darf niemand außer dem Bediener stehen.
Lassen Sie in den folgenden, besonders gefährlichen, Bereichen erhöhte Aufmerksamkeit
walten:
Beim Mähen an Hängen sind besondere Vorsichtsmaßnahmen zu treffen. Mähen Sie
nur Quer zum Hang, niemals nach unten oder oben, dabei die max. zulässige
Hangneigung beachten.
Die Schnitthöheneinstellung kann über einen Hebel an der Maschine vorgenommen
werden, passen sie diese für die jeweilige Beschaffenheit der zu bearbeitenden
Rasenfläche an.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 15
ZI-BRM420 und ZI-BRM508
BETRIEB

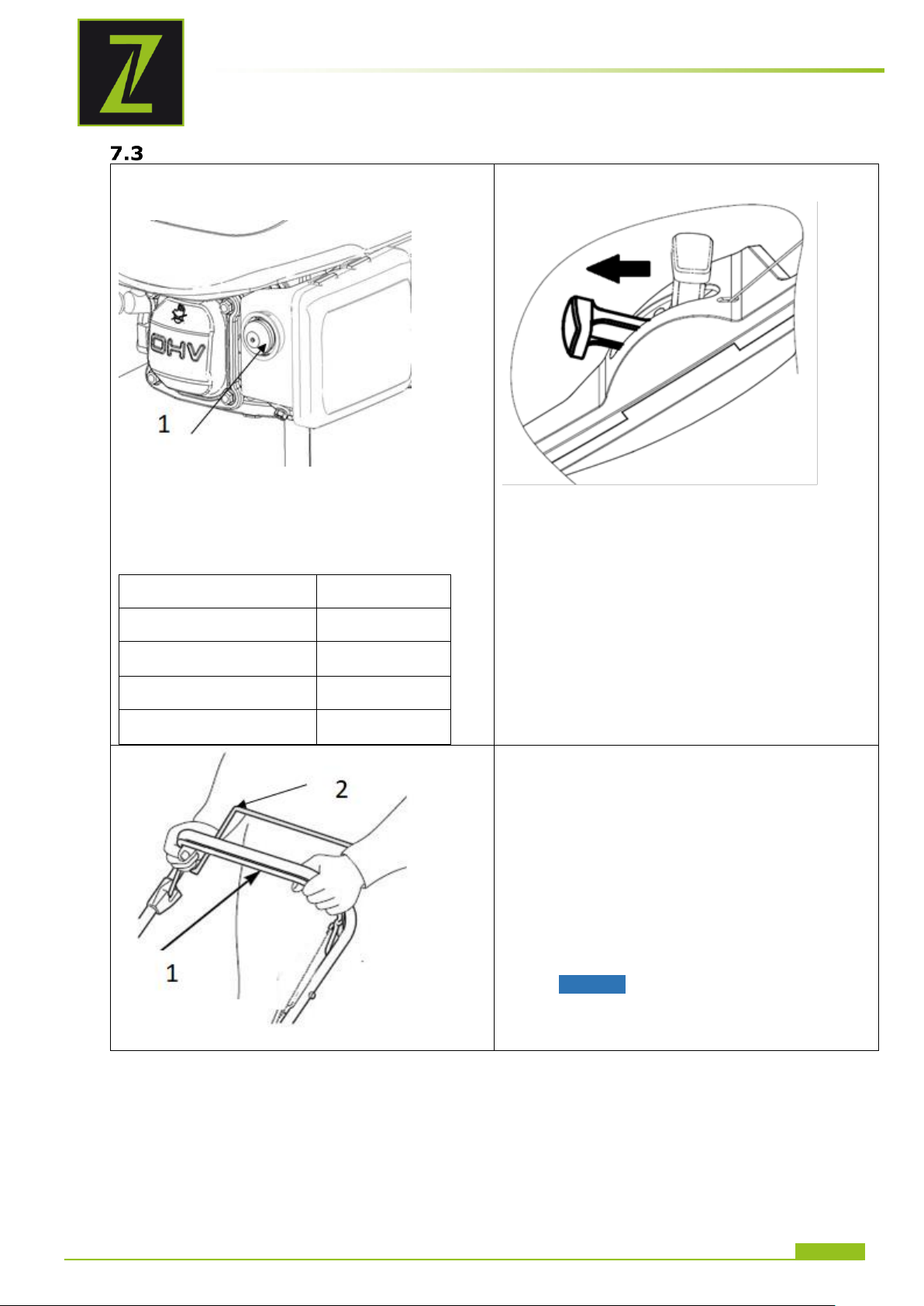

ZI-BRM420
Kaltstart
Bei kalten Motor vor dem Start Primer-Knopf
(1) drücken.
Es gilt folgende Empfehlung bzgl. Anzahl der
Betätigungen des Knopfes in Abhängigkeit von
der Außentemperatur.
Temperature
Anzahl
< 0℃
3~4
0℃~10℃
2~3
10℃~20℃
1~2
>20℃
1
ZI-BRM508
Kaltstart
Vor dem Start den Choke-Hebel in die
vorderste Position schieben.
1. Den Brems-Hebel (1) zum Haltegriff
heranziehen und festhalten.
Hinweis: Beim Startvorgang den
Kupplungshebel (2) nicht anziehen,
dadurch wird verhindert, dass sich die
Maschine vorwärts bewegt.
Maschine starten
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 16
ZI-BRM420 und ZI-BRM508
BETRIEB
2. Fassen Sie den Startergriff und ziehen
Sie ihn langsam heraus. Der
Widerstand wird an einer bestimmten
Stelle am stärksten. Dieser Punkt
entspricht dem Kompressionspunkt.
Lassen Sie das Seil von diesem Punkt
aus ein wenig zurückrollen und ziehen
Sie es dann kraftvoll heraus.

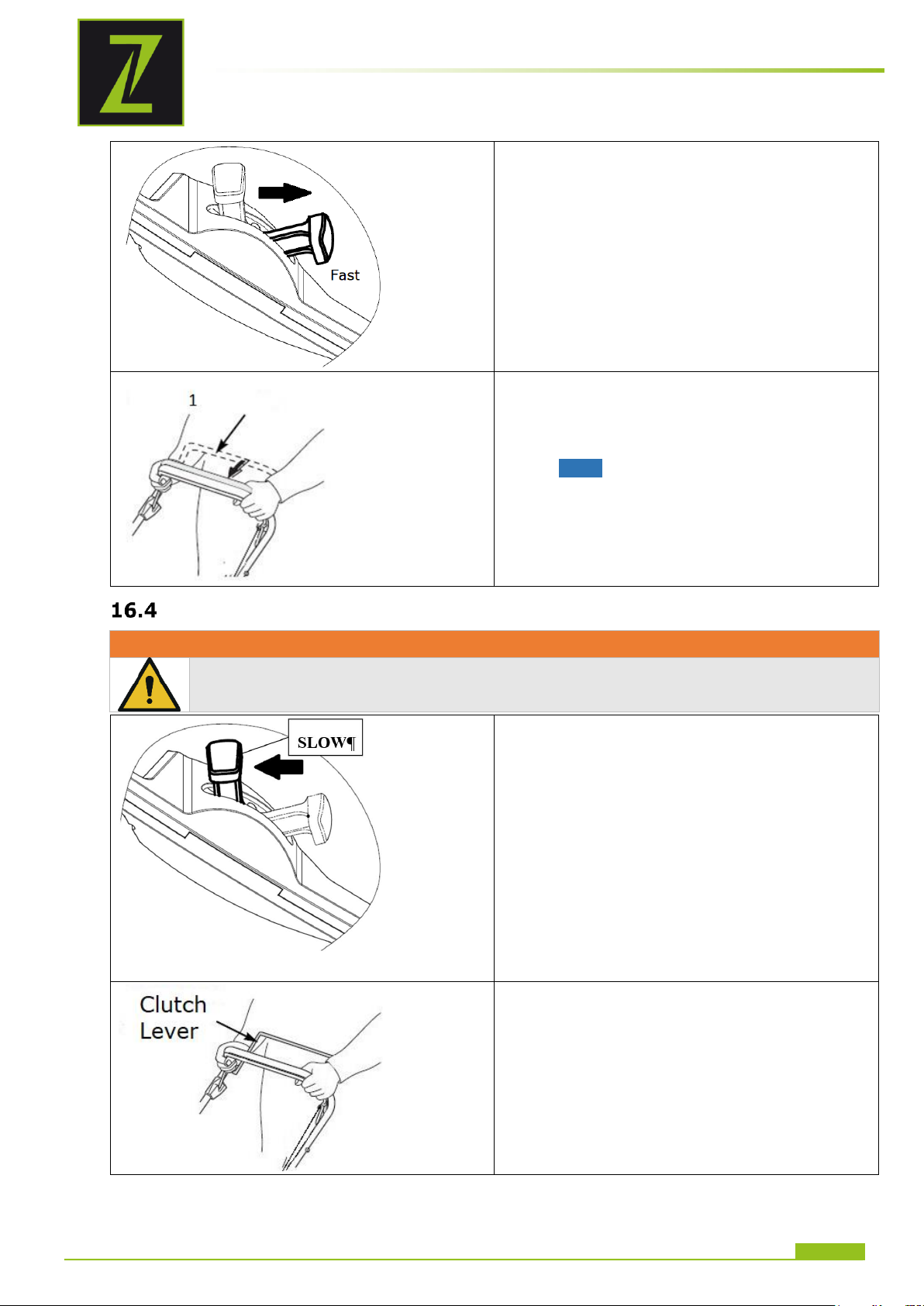

3. Geben sie den Choke-Hebel nach
Motorstart in die „RUN“-Position.
4. Den Gashebel in die vorderste Stellung
bringen, um das beste Mähergebnis zu
erzielen.
5. Um die Vorwärtsbewegung zu starten,
drücken Sie den Hebel (1) Richtung
Handgriff.
Hinweis: Den Hebel (1) für die
Bedienung der Maschine nur in ihren
Extremlagen (ganz am Griff angedrückt
für Vorwärtsbewegung, in der
Ausgangsposition für keine
Unterstützung der Vorwärtsbewegung)
verwenden. Dies verlängert die
Lebensdauer des
Kupplungsmechanismus.
W A R NUN G
Das Messer dreht sich noch einige Sekunden lang weiter, nachdem der Motor
gestoppt wurde. Soll der Rasenmäher unbeaufsichtigt bleiben, ziehen Sie den
Zündkerzenstecker ab.
1. Bringen Sie den Gashebel in die
Position "Langsam".
Maschine stoppen
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17
ZI-BRM420 und ZI-BRM508
WARTUNG
2. Lassen Sie den Kupplungs-Hebel los.
3. Lassen Sie den Brems-Hebel los.
W A R NUN G
Heiße Oberflächen und rotierende Maschinenteile bei laufendem Motor können
schwere Verletzungen hervorrufen oder sogar zum Tod führen. Setzen Sie die
Maschine vor Umrüst-, Einstell-, Reinigungs- und Wartungsarbeiten immer still und
sichern Sie sie gegen unbeabsichtigte Wiederinbetriebnahme.
Was?
Häufigkeit (Intervall)
Kraftstoffstand überprüfen
vor jeder Inbetriebnahme
Motoröl-Stand überprüfen
vor jeder Inbetriebnahme
Kontrolle der Bedienelemente
vor jeder Inbetriebnahme
Kontrolle auf beschädigte Teile
vor jeder Inbetriebnahme
Kontrolle auf lockere oder verlorene Schrauben
vor jeder Inbetriebnahme
Motoröl wechseln
erstmalig nach 5h oder 1Monat , dann alle 3
Monate oder 25 h
Luftfilterreinigung/ersetzen
alle 3 Monate oder 25 h
Zündkerzenprüfung/ersetzen
alle 200 h oder 2 Jahre
Treibstofffilter reinigen
alle 3 Monate oder 25h
H I N WEI S
Beachten sie, dass die Maschine ohne Motoröl und Kraftstoff
ausgeliefert wird. Stellen sie sicher, dass diese Betriebsmittel vor der Erst-
Inbetriebnahme aufgefüllt sind. Die Maschine startet nicht bevor Motoröl
bis zur Obergrenze nachgefüllt ist (Ölmangelschmierung)!
8 WARTUNG
Instandhaltungs- und Wartungsplan
Die angegebenen Intervalle beziehen sich auf das Arbeiten unter „normalen“ Betriebsbedingungen. Je nach Belastung kann ein Wechsel/Tausch aber auch schon zu einem früheren Zeitpunkt
erforderlich sein.
Motoröl wechseln
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 18
ZI-BRM420 und ZI-BRM508
WARTUNG
Motoröl wechseln:
1. Lassen Sie das verbrauchte Öl ab, während der
Motor warm ist. Warmes Öl läuft schnell und
vollständig ab.
2. Wischen Sie den Öleinfüllbereich sauber und
entfernen Sie dann den Öleinfülldeckel/Messstab.
3. Stellen Sie einen geeigneten Behälter neben den
Mäher, um das Altöl aufzufangen, und neigen Sie den
Mäher dann auf die rechte Seite. Das Altöl wird durch
den Einfüllstutzen abfließen. Lassen Sie das Öl
vollständig ablaufen.
4. Füllen Sie das empfohlene Öl ein. Nicht überfüllen!
Warten Sie einige Minuten, bis sich das Öl im Motor
absetzt hat, und messen Sie erst dann den Ölstand.
H I N WEI S
Für die Montage/Demontage des Messers benötigen Sie einen
Drehmomentschlüssel. Überprüfen Sie nach erfolgter Montage, ob die
Klingenschrauben fest angezogen sind. Bei Arbeiten am Messer immer
Schutzhandschuhe tragen.
Messer überprüfen / ersetzen
8.3.1 Messer überprüfen
1. Kippen Sie den Mäher nach rechts, so dass die Luftfilterseite nach oben zeigt. Dies trägt
dazu bei, Kraftstoffleckagen und hartes Anfahren zu vermeiden.
2. Überprüfen Sie die Klinge auf Beschädigungen, Risse und übermäßigen Rost oder
Korrosion: Eine stumpfe Klinge kann geschärft werden, hingegen muss eine Klinge, die
übermäßig abgenutzt, gebogen, gerissen oder anderweitig beschädigt ist, ersetzt werden.
8.3.2 Messer ersetzen
1. Entfernen Sie die Schraube mit einem Steckschlüssel. Verwenden Sie einen Holzblock, um
zu verhindern, dass sich die Klinge beim Entfernen des Bolzens dreht. Dann entfernen Sie
das Messer.
2. Montieren Sie das Messer mit der Schraube und speziellen Unterlegscheiben. Achten Sie
darauf die Spezialscheiben so zu montieren, dass die konkave Seite zum Blatt und die
konvexe Seite zum Bolzen zeigt.
3. Ziehen Sie die Schraube mit einem Drehmomentschlüssel an. Verwenden Sie einen
Holzblock um zu verhindern, dass sich die Klinge beim Anziehen der Schraube dreht.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 19
ZI-BRM420 und ZI-BRM508
WARTUNG
1. Lösen Sie die Kunststoffkanten vom Rahmen und entfernen Sie den
Rahmen aus dem Sack.
2. Setzen Sie den Rahmen in den neuen Sack ein und klemmen Sie die
Kunststoffkanten des Sackes an den Rahmen.
Ist der Kupplungshebel locker, spannen Sie
das Kupplungsseil durch Drehen nach (siehe
Bild links).
Ist der Bremshebel locker, spannen Sie das
Bremsseil durch Drehen nach (siehe Bild
links).
Grasauffangsack reinigen / ersetzen
8.4.1 Reinigen
Reinigen Sie den Grasauffangsack mit Wasser aus dem Gartenschlauch und lassen Sie ihn vor
dem neuerlichen Gebrauch vollständig trocknen; ein nasser Auffangsack verstopft schnell.
8.4.2 Ersetzen
Kupplungs- und Bremsseil einstellen.
8.5.1 Kupplungsseil einstellen
8.5.1 Bremsseil einstellen
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20
ZI-BRM420 und ZI-BRM508
WARTUNG
H I N WEI S
Wird der Motor ohne oder mit einem beschädigten Luftfilter betrieben, gelangt
Schmutz in den Motor, was zu einem schnellen Motorverschleiß führt.
H I N WEI S
Eine lose Zündkerze kann den Motor überhitzen und beschädigen. Zu starkes
Anziehen der Zündkerze kann das Gewinde im Zylinderkopf beschädigen.
1. Ziehen Sie die Zündkerzenkappe ab
und entfernen Sie eventuell
anhaftenden Schmutz.
Luftfilter reinigen
Um den Luftfilter zu reinigen, gehen Sie folgendermaßen vor:
1. Drücken Sie auf die Klemmstücke und entfernen Sie die Luftfilter-Abdeckung.
2. Entnehmen Sie den Filter.
3. Überprüfen Sie den Filter bzw. das Schaumstoffelement und ersetzen Sie es bei
Beschädigung.
4. Reinigen Sie den Filter, indem Sie ihn mehrmals auf eine harte Oberfläche klopfen, um
Schmutz zu entfernen, oder blasen Sie Druckluft von innen durch den Luftfilter.
Versuchen Sie niemals, Schmutz abzubürsten; durch das Bürsten wird Schmutz in die
Fasern gedrückt.
5. Entfernen Sie den Schmutz an der Innenseite der Luftfilterbasis und der Abdeckung mit
einem feuchten Lappen ab. Achten Sie darauf, dass kein Schmutz in den Luftkanal
gelangt, der zum Vergaser führt.
6. Montieren Sie den Filter und die Abdeckung wieder.
Zündkerze reinigen / ersetzen
Für das fehlerfreie Funktionieren müssen die Auflagefläche der Kerze im Zylinderkopf und der
Dichtring der Kerze sauber und rückstandsfrei sein.
ZI-BRM420 und ZI-BRM508
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 21
TRANSPORT
2. Entfernen Sie die Zündkerze mit einem
Zündkerzenschlüssel.
3. Überprüfen Sie die Zündkerze. Ersetzen
Sie sie, wenn die Elektroden abgenutzt
sind, oder wenn der Isolator gerissen
oder abgebrochen ist.
4. Messen Sie den Elektrodenabstand der
Zündkerze mit einem geeigneten
Messgerät. Der Abstand sollte 0,7 – 0,8
mm betragen. Korrigieren Sie den
Spalt, falls erforderlich, indem Sie die
Seitenelektrode mit einem geeigneten
Werkzeug vorsichtig biegen.
5. Montieren Sie die Zündkerzenkappe.
W A R NUN G
Maschine niemals mit laufendem Motor anheben oder transportieren!
9 TRANSPORT
10 LAGERUNG
Um die Brandgefahr zu verringern, halten Sie Motor, Schalldämpfer und Kraftstofftank frei
von Gras, Laub oder übermäßigem Fett.
Lassen Sie das Produkt vor der Einlagerung mindestens 30 Minuten abkühlen.
Reinigen Sie den Mäher vor dem Einlagern gründlich und bewahren Sie ihn an einem
trockenen, frostfreien Ort auf.
Lagern Sie den Rasenmäher niemals mit Kraftstoff im Tank innerhalb eines Gebäudes, wo
er eine offene Flamme oder einen Funken erreichen kann.
Wenn der Kraftstofftank entleert werden muss, sollte dies im Freien erfolgen.
Wenn die Maschine längere Zeit (>30 Tage) still steht:
Öl- bzw. Treibstofftank leeren.
Zündkerze abnehmen und einige Tropfen Motoröl in den Zylinder einfüllen. Mittels
Seilstarter den Motor einige Male umdrehen, sodass das Öl im Zylinderinnenraum gut
verteilt wird. (Zündkerze vor Wiederverwendung reinigen!)
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 22
ZI-BRM420 und ZI-BRM508
ENTSORGUNG
W A R NUN G
Heiße Oberflächen und rotierende Maschinenteile bei laufendem Motor können
schwere Verletzungen hervorrufen oder sogar zum Tod führen. Maschine vor Arbeiten
zur Störungsbeseitigung ausschalten und gegen unbeabsichtigte
Wiederinbetriebnahme sichern.
Fehler
mögliche Ursache
Behebung
Motor springt nicht an
kein Treibstoff
Treibstoff überprüfen; evtl.
auf- bzw. nachtanken
falscher Treibstoff; Motor
ohne vorherige Entleerung
des Treibstofftanks gelagert
Entleeren Sie den
Kraftstofftank und den
Vergaser. Tanken Sie mit
frischem Benzin.
Zündkerze defekt,
verschmutzt oder
Zündkerzenstecker lose.
Zündkerze nass mit
Kraftstoff (gefluteter Motor)
Zündkerze bzw.
Zündkerzenstecker
überprüfen.
Evtl. Zündkerze trocknen /
reinigen bzw. ersetzen.
Kraftstofffilter verstopft,
Vergaserstörung,
Zündfehlfunktion,
Ventilklemmen, etc.
Betriebsanleitung lesen, evtl.
autorisierten Servicehändler
kontaktieren; defekte
Komponenten bei Bedarf
ersetzen oder reparieren
in kaltem Zustand
Kraftstoffpumpe drücken
Motor hat keine oder zu
wenig Leistung
Luftfilterelemente verstopft
Luftfilterelemente reinigen
oder ersetzen
falscher Treibstoff; Maschine
ohne entsprechende
Behandlung bzw. ohne
Entleerung des
Treibstofftanks gelagert
Kraftstofftank und Vergaser
entleeren; frischen Kraftstoff
tanken.
Treibstofffilter verstopft,
Vergaserstörung,
Zündfehlfunktion,
Ventilklemmen etc.
Betriebsanleitung lesen oder
Maschine zu einem
autorisierten Servicehändler
bringen. Defekte
Komponenten bei Bedarf
ersetzen oder reparieren.
11 ENTSORGUNG
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden
für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem
Fachhändler eine Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in
bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen.
12 FEHLERBEHEBUNG
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 23
ZI-BRM420 und ZI-BRM508
PREFACE (EN)
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: +43 7248 61116-700
Fax: +43 7248 61116–720
Mail: info@zipper-maschinen.at
13 PREFACE (EN)
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the ZIPPER gasoline lawn mower ZI-BRM420 and ZI-BRM508.
Following the usual commercial name of the machine (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product.
Save it for later reference and if you let other people use the product, add this instruction
manual to the product.
Please read and obey the security instructions!
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2018
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the regional court Linz or the competent court for 4707 Schlüsslberg,
Austria!
Customer service contact
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 24
ZI-BRM420 und ZI-BRM508
SAFETY
14 SAFETY
This section contains information and important notices for safe commissioning and handling of
machine.
For your own safety, read these operating instructions carefully before putting the
machine into operation. This will enable you to handle the machine safely and
prevent misunderstandings as well as possible damage to property and persons. Also
observe the symbols and pictograms used as well as the safety instructions and
hazard warnings!
Intended use of the machine
The machine is intended exclusively for the following activities:
For mowing and mulching lawns within the specified application limits.
ZIPPER-MASCHINEN assumes no responsibility or warranty for any other use or use
beyond this and for any resulting damage to property or injury.
14.1.1 Technical Restrictions
The machine is intended for use under the following ambient conditions:
Relative humidity: max. 65 %
Temperature (for operation) +5° C bis +40° C
Temperature (for storage and/or transport) -20° C bis +55° C
14.1.2 Prohibited Use / Forseeable Misuse
Operation of the machine without adequate physical and mental aptitude
Operating the machine without appropriate knowledge of the operating instructions
(machine + motor).
Changes in the design of the machine
Operating the machine in wet and rainy conditions
Operating the machine in a potentially explosive environment
Operating the machine indoors or in closed areas
Operation of the machine without functioning or missing guards
Remove the safety markings attached to the machine.
Modify, circumvent or disable the safety devices of the machine.
Use of the machine for the transport of persons
The prohibited/hazardous use or disregard of the information and instructions presented in this
manual will result in the voiding of all warranty and damage claims against Zipper Maschinen
GmbH.
User Qualification
Prerequisite for the use / operation of the machine is a corresponding physical and mental
aptitude as well as knowledge and understanding of the instruction Manual.
Please note that local laws and regulations may determine the minimum age of the
operator and restrict the use of this machine!
Put on your personal protective equipment before working on the machine.
Work on electrical components or equipment may only be carried out by a qualified
electrician or carried out under the guidance and supervision of a qualified Electrician.
Safety instructions
In order to avoid malfunctions, damage and health hazards when working with this machine, in
addition to the general rules for safe working, the following measures in particular must be
observed UNCONDITIONALLY:
Check that the machine is in perfect condition before each use. Ensure that all guards are
in place and working properly and that all nuts, bolts, etc. are securely tightened. Do not
take the machine into operation if you notice that parts are missing or damaged!
Ensure sufficient lighting conditions in the working and surrounding areas of the machine.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 25
ZI-BRM420 und ZI-BRM508
SAFETY
DA N GER
A safety instruction designed in this way indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.
Keep hands and feet away from moving machine parts and always ensure a safe stand
when working.
Remove the adjustment tool from the machine before operation.
Never leave the running machine unattended (always stop the machine before leaving it).
Ensure that unauthorised persons maintain a safe distance from the machine and keep
children away from the machine.
The machine may only be operated, serviced or repaired by persons who are familiar with
it and who have been informed of the dangers arising during this work.
Always wear suitable personal protective equipment (ear protection, safety shoes etc.)!
Do not work with the machine if you are tired, not concentrated or under the influence of
medication, alcohol or drugs!
Never operate the unit in the presence of flammable liquids or gases (danger of
explosion!).
Carry out maintenance, adjustment and cleaning work only when the engine is switched
off.
Only use spare parts and accessories recommended by Zipper machines.
Special safety instructions for the operation
The machine is designed to be operated by one person. Always operate the machine from
behind. Never stand next to or in front of the machine when the engine is running.
Excessive noise can cause hearing damage and temporary or permanent hearing loss.
Wear hearing protection certified to health and safety regulations to limit noise exposure.
Do not increase the regulated idle speed by your own. This could result in damage to the
machine or personal injury.
Safety instructions for machines with combustion engine
Do not touch the engine and/or muffler during operation or immediately after switching
off! These areas become hot during operation and can cause burns.
Do not touch the spark plug connector when the engine is running (electric shock!).
Do not operate the unit in closed areas or in poorly ventilated rooms unless there is
adequate ventilation through exhaust fans or hoses. (Risk of suffocation from carbon
monoxide!)
Do not smoke while the machine is in operation.
Do not smoke when refuelling the machine.
Refuel the machine only in a well ventilated area.
Do not refuel the machine when the engine is running or the machine is still hot.
Do not refuel the machine near naked flames.
Do not spill fuel when refuelling.
Do not crank a gas flooded engine as long as the spark plug is removed- fuel in the
cylinder sprays out of the spark plug opening.
Do not carry out an ignition spark test on engines if the engine is flooded or gas can be
smelled. A stray spark could ignite the vapours.
Do not use fuel to clean machine parts, especially indoors. Vapours from fuels may
explode.
Always keep the area around the muffler free of foreign substances such as leaves, paper,
cardboard, etc. A hot muffler could ignite these substances and cause a fire.
Close the filler cap after refuelling.
Check the fuel line and tank regularly for leaks and cracks. Do not operate the machine if
leaks in the fuel system are known.
Store fuel only in designated and approved containers.
Hazard warnings
Despite intended use, certain residual risks remain. Due to the design and construction of the
machine, hazardous situations may occur which are identified as follows in these operating
instructions:
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 26
ZI-BRM420 und ZI-BRM508
ASSEMBLY
W A R NI NG
Such a safety instruction indicates a potentially hazardous situation which, if not
avoided, may result in serious injury or even death.
CA U TIO N
A safety instruction designed in this way indicates a potentially hazardous situation
which, if not avoided, may result in minor or moderate injury.
NO T ICE
A safety note designed in this way indicates a potentially dangerous situation which,
if not avoided, may result in property damage.
1. Handle Assembly
Open the handle attached to the frame
and screw the handle parts tight with the
four screws (1) and star knobs (2), 2x
each on the left and right side.
Note: The height of the handle can be
adjusted by adjusting the position of the
screws. Screw inserted at position H for a
high handle position, L for a lower handle
position. Please select the same setting on
the left and right side.
The starter handle of the cable pull can be
attached to the handle to facilitate the
starting process (only available for ZIBRM508).
Irrespective of all safety regulations, their sound common sense and corresponding technical
suitability/training are and remain the most important safety factor in the error-free operation of
the machine. Safe working depends first and foremost on you!
15 ASSEMBLY
Checking Delivery Content
Check the machine immediately after delivery for transport damage and missing parts.
Assemling the Machine
The machine comes pre-assembled, only the parts dismantled for transport have to be
reassembled.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 27
ZI-BRM420 und ZI-BRM508
ASSEMBLY
2. Connection clutch and brake cable
Connect the clutch cable (2) to the clutch
handle and the brake cable (12) to the
brake handle.
3. Assembly panel
Fasten panel (1) with two screws (2) to
the handle.
4. Asembly Grass Catcher
Push the frame into the grass bag and
fasten it with the clips.
5. Assembly Grass Catcher
Raise the rear discharge guard (1) and
remove the mulch plug if inserted, then
hang the handle (2) of the collecting
container.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 28
ZI-BRM420 und ZI-BRM508
ASSEMBLY
6. Assembly/Dismounting Mulch Plug
The mulching plug (2) is used to redesign
the inside of the mower for more efficient
mulching. Install and remove the
mulching plug (1) by lifting the rear
discharge guard (2) as shown. The mulch
plug (1) will only fit in one direction.
Remove the mulch plug (1) when using
the grass collector.
7. Locking Rear Discharge Flap
To lock the rear discharge flap, use
brackets as shown.
8. Assembly lateral discharge (only for ZI-
BRM508)
Raise the side guard (1) and mount the
side discharge as shown.
NO T ICE
The use of paint thinners, petrol, aggressive chemicals or abrasives leads to material
damage to the surfaces! Therefore use only mild detergents for cleaning!
Checklist before Start-up
Clean the machine and remove dirt and grass if necessary.
If the air filter is dirty, blow the filter cartridge from the inside by moving a jet of dry
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 29
ZI-BRM420 und ZI-BRM508
compressed air up and down. Continue until all dust has been removed. Replace the
air filter with a new one if necessary.
Check the carburettor for external dirt and dust and clean it with dry compressed air if
necessary.
ASSEMBLY
NO T ICE
Too low an oil level will damage the engine and shorten the life of the machine.
Therefore, check the engine oil level before each start and top up if necessary.
1. To check the engine oil level, place the
machine on a safe, level surface. Switch off
the engine and allow the machine to stand for
ten minutes so that the circulating oil can
collect in the oil pan.
2. Unscrew the oil dipstick and wipe it with a
clean, lint-free cloth or a non-fibrous paper
towel.
3. Push the measuring rod back into the opening
as far as it will go, but do not screw it in.
(Make sure that the rod has really been
pushed in completely - sometimes it cants
itself).
4. Pull out the oil dipstick again and read off the
oil level. There are two markings for this - see
illustration on the left.
5. If the oil level is low, top up recommended oil
to the upper limit (maximum filling volume
according to technical data).
6. Insert the oil dipstick again and tighten it.
NO T ICE
Observe the safety regulations for fuel control. Filter the fuel during
refuelling to prevent foreign particles from entering the combustion chamber.
Wipe up leaked fuel.
Check the nuts and bolts for tightness, paying particular attention to the knife.
(Screws or bolts loosened by vibrations can lead to accidents)
15.3.1 Checking/refilling engine oil
15.3.2 Checking fuel tank level / Refuelling Fuel Tank
Process:
1. Screw on the tank cap (sits on the fuel tank).
2. Level check in the form of a visual inspection. If necessary, top up petrol with
the appropriate octane number (RON 95) (maximum tank volume according to
technical data).
3. Close the filler cap tightly after refuelling.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 30
ZI-BRM420 und ZI-BRM508
OPERATION
NO T ICE
The machine is delivered without engine oil and fuel. Make sure that this
equipment is filled up before the machine is put into operation for the first time.
The machine does not start until engine oil has been refilled to the
upper limit (low oil lubrication)!
16 OPERATION
Only put the machine into operation after you have read and understood the safety instructions
and carried out the necessary measures before initial commissioning..
Informationen on Initial Start-up
16.1.1 Test Run Initial Start-up
Let the machine run idle for about 3 minutes.
Watch out for abnormal noises.
Pay attention to the exhaust fumes (too black, too white)?
16.1.2 Notes for the first 20 operating hours
In order to optimize the life expectancy of your machine, the following points should be observed:
Spare the engine for the first 20 operating hours (this also applies to used engines after
extensive maintenance). This means lower speed and lower maximum working load than
during normal operation.
Change the engine oil after the first 20 hours of operation.
Operating instructions
Never tighten the cable while the engine is running. This will damage the motor.
The pull mechanism for changing the motor speed is limited by an adjusting screw. This is
factory set. Never change this setting on your own, you could overload the motor.
Under no circumstances should you operate the machine on slopes of more than 20°, as
even with an optimum oil level the engine may not be supplied with sufficient lubrication.
In the direction of the forward movement of the machine and within a range of one meter
around the machine, nobody but the operator must stand.
Pay particular attention to the following particularly dangerous areas:
Special precautions must be taken when mowing on slopes. Only mow crosswise to the
slope, never downwards or upwards, observing the maximum permissible slope angle.
The cutting height can be adjusted by means of a lever on the machine, adjust it to the
respective condition of the lawn to be worked.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 31
ZI-BRM420 und ZI-BRM508
OPERATION
ZI-BRM420
Cold Start
When the engine is cold, press the primer
button (1) before starting.
The following recommendation applies with
regard to the number of button actuations
depending on the outdoor temperature.
Temperature
attempts
< 0℃
3~4
0℃~10℃
2~3
10℃~20℃
1~2
>20℃
1
ZI-BRM508
Cold Start
Before starting, push the choke lever to the
foremost position.
1. Pull the brake lever (1) towards the
handle and hold it.
Note: Do not tighten the clutch lever
(2) during starting, this will prevent the
machine from moving forward.
2. Grasp the starter handle and pull it out
slowly. The resistance becomes
strongest at a certain point. This point
corresponds to the compression point.
Let the rope roll back a little from this
point and then pull it out powerfully.
3. Put the choke lever in the "RUN"
position after starting the engine.
CHOKE
Starting the Machine
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 32
ZI-BRM420 und ZI-BRM508
OPERATION
4. For best cut quality, always mow with
the throttle lever in the “FAST”
position. (When the blade rotates at
the preset fast speed, it creates a
strong fan action that lifts and cuts
grass more efficiently.)
5. To start the forward movement, press
the lever (1) in the direction of the
handle.
Note: Use the lever (1) for operating
the machine only in its extreme
positions (fully pressed on the handle
for forward movement, in the starting
position for no support of forward
movement). This extends the life of the
clutch mechanism.
W A R NI NG
The blade continues to rotate for a few seconds after the engine is stopped. To leave
the mower unattended, disconnect the spark plug connector.
1. Move throttle lever to position
“SLOW”.
2. Release clutch lever.
Stopping the machine
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 33
ZI-BRM420 und ZI-BRM508
MAINTENANCE
3. Release brake lever
W A R NI NG
Hot surfaces and rotating machine parts while the engine is running can cause
serious injury or even death. Always stop the machine before carrying out any
conversion, adjustment, cleaning or maintenance work, let it cool down and secure it
against unintentional restarting.
What to do?
frequency
Check fuel level
before each start-up
Check engine oil level
before each start-up
Control of the operating elements
before each start-up
Check for damaged parts
before each start-up
Checking for loose or lost screws
before each start-up
Change engine oil
First after 5h or 1 month , then every 3
months or 25h
Air filter cleaning/replacement
every 25h or 3 months
Spark plug test/replacement
every 200 h or 2 years
Fuelfilter cleaning
every 25h or 3 months
NO T ICE
The machine is delivered without engine oil and fuel. Make sure that this
operating resources are filled up before the machine is put into operation for
the first time.The machine does not start until engine oil has been
refilled to the upper limit (insufficient oil lubrication)!
17 MAINTENANCE
Maintenace and Servicing Plan
The specified intervals refer to working under "normal" operating conditions. Depending on the
load, a change/exchange may also be necessary at an earlier point in time.
Changing the Engine Oil
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 34
ZI-BRM420 und ZI-BRM508
MAINTENANCE
Change engine oil:
1. Drain the used oil while the engine is warm. Warm oil
drains quickly and completely.
2. Wipe the oil filling area clean and then remove the oil
filler cap/dipstick.
3. Place a suitable container next to the mower to
collect the waste oil and then tilt the mower to the
right side. The waste oil will drain through the filler
neck. Allow the oil to drain off completely.
4. Fill in the recommended oil. Do not overfill! Wait a
few minutes for the oil to settle in the engine before
measuring the oil level.
NO T ICE
For the assembly/disassembly of the blade you need a torque wrench. After
assembly, check that the blade screws are firmly tightened. Always wear
protective gloves when working on the blade.
Checking / Replacing blades
17.3.1 Checking the blade
1. Tilt the mower to the right with the air filter side facing up. This helps to avoid fuel leaks
and hard starting.
2. Check the blade for damage, cracks and excessive rust or corrosion: a blunt blade can be
sharpened, but a blade that is excessively worn, bent, cracked or otherwise damaged
must be replaced.
17.3.2 Replacing the blade
1. Remove the screw with a socket wrench. Use a wooden block to prevent the blade from
turning when the bolt is removed. Then remove the blade.
2. Mount the blade with the screw and special washers. Be sure to mount the special washers
with the concave side facing the blade and the convex side facing the bolt.
3. Tighten the screw with a torque wrench. Use a wooden block to prevent the blade from
turning when the screw is tightened.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 35
ZI-BRM420 und ZI-BRM508
MAINTENANCE
1. Remove the plastic edges from the frame and
remove the frame from the bag.
2. Insert the frame into the new bag and clamp the
plastic edges of the bag to the frame.
If the clutch lever is loose, you should turn the
clutch cable adjustment to tighten (see picture
on the left).
Replacing and Cleaning the Grass Bag
17.4.1 Cleaning
Clean the grass sack with water from the garden hose and allow it to dry completely before
reuse; a wet sack will clog quickly.
17.4.2 Replacing
Adjusting the clutch and brake cables
17.5.1 Adjusting the clutch cable
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 36
ZI-BRM420 und ZI-BRM508
MAINTENANCE
If the brake lever is loose, tighten the brake
cable by turning it (see picture on the left).
N O T ICE
If the engine is operated with or without a damaged air filter, dirt will get into
the engine, resulting in rapid engine wear.
NO T ICE
A loose spark plug can overheat and damage the engine. Tightening the spark
plug too much can damage the thread in the cylinder head.
17.5.2 Brake cable adjustment
Cleaning the air filter
To clean the air filter, proceed as follows:
1. Press the clamps and remove the air filter cover.
2. Remove the filter.
3. Check filter and foam element and replace if damaged.
4. Clean the filter by tapping it several times on a hard surface to remove dirt, or blow
compressed air from the inside through the air filter.
5. Never attempt to brush off dirt; brushing forces dirt into the fibers.
6. Remove dirt from the inside of the air filter base and cover with a damp cloth.
Ensure that no dirt enters the air duct leading to the carburetor.
7. Remount the filter and cover.
Cleaning / Replacing the Spark Plug
For error-free operation, the contact surface of the candle in the cylinder head and the sealing
ring of the candle must be clean and free of residues.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 37
ZI-BRM420 und ZI-BRM508
TRANSPORT
1. Take off the spark plug cap and
remove any dirt underneath.
2. Remove the spark plug with a spark
plug wrench.
3. Check the spark plug. Replace it if
the electrodes are worn out or if the
insulator is torn or broken.
4. Measure the electrode gap of the
spark plug with a suitable measuring
device. The distance should be 0.7 -
0.8 mm. If necessary, correct the
gap by carefully bending the side
electrode with a suitable tool.
5. Fit the spark plug cap.
W A R NI NG
Never lift or transport the machine with the engine running!
18 TRANSPORT
19 STORGAE
To reduce the risk of fire, keep the engine, silencer, battery compartment and fuel tank
free of grass, leaves or excessive grease.
Allow the product to cool for at least 30 minutes before storage.
Before storage, clean the mower thoroughly and store it in a dry, frost-free place.
Never store the mower with fuel in the tank inside a building where it can reach an open
flame or spark.
If the fuel tank needs to be emptied, this should be done outdoors.
If the machine is not used for a longer period of time (>30 days):
Empty the oil or fuel tank.
Remove the spark plug and pour a few drops of engine oil into the cylinder. Using a rope
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 38
ZI-BRM420 und ZI-BRM508
starter, turn the engine a few times so that the oil is well distributed inside the cylinder.
(Clean spark plug before reuse!)
DISPOSAL
W A R NI NG
Hot surfaces and rotating machine parts while the engine is running can cause
serious injury or even death. Switch off the machine before carrying out any
troubleshooting work and secure it against unintentional restarting.
Fault
Possible cause
Remedy
Motor does not start
No fuel
check fuel; refuel if
necessary
wrong fuel; engine stored
without prior emptying of
fuel tank
empty the fuel tank and the
carburetor. Fill up with
fresh gasoline.
spark plug defective, dirty or
spark plug connector loose.
spark plug wet with fuel
(flooded engine)
check spark plug or spark
plug connector.
dry / clean or replace spark
plug if necessary
fuel filter clogged,
carburettor malfunction,
ignition malfunction, valve
terminals, etc.
read operating manual,
contact authorized service
dealer if necessary; replace
or repair defective
components if necessary
in cold condition
press primer button
Motor has no or too little
power
air filter elements clogged
clean or replace air filter
elements
incorrect fuel; machine
stored without appropriate
treatment or emptying of
fuel tank
empty fuel tank and
carburetor; refuel with
fresh fuel.
fuel filter clogged,
carburettor malfunction,
ignition malfunction, valve
clamps etc..
read the operating
instructions or take the
machine to an authorised
service dealer. Replace or
repair defective
components if necessary.
20 DISPOSAL
Do not dispose of your machine in residual waste. Contact your local authorities for
information on available disposal options. If you buy a new vibratory plate or equivalent
from your dealer, he is obliged in certain countries to dispose of your old machine
properly.
21 TROUBLESHOOTING
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 39
ZI-BRM420 und ZI-BRM508
ERSATZTEILE / SPARE PARTS
H I N WEI S
Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!
Verwenden Sie beim Tausch von Komponenten/Teilen deshalb nur Originalersatzteile!
NO T E
The installation of parts other than original spare parts leads to the loss of the
guarantee! Therefore, when replacing components/parts, only use original spare parts!
22 ERSATZTEILE / SPARE PARTS
Ersatzteilbestellung / spare parts order
(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind.
Die Passgenauigkeit der Teile verkürzt ihre Einbauzeit und erhöht die Lebensdauer der Maschine.
Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser
Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um
Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der
Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.
Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.
(EN) With ZIPPER spare parts you use spare parts that are ideally matched to each other. The
fitting accuracy of the parts shortens their installation time and increases the service life of the
machine.
When ordering spare parts, please use the service form at the end of this manual. Always state
machine type, spare part number and designation. In order to avoid misunderstandings, we
recommend enclosing a copy of the spare part drawing with the spare part order, on which the
required spare parts are clearly marked.
You will find the ordering address under customer service addresses in the foreword to this
documentation.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 40
ZI-BRM420 und ZI-BRM508
ERSATZTEILE / SPARE PARTS
Explosionszeichnung / Explosion drawing ZI-BRM420
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 41
ZI-BRM420 und ZI-BRM508
ERSATZTEILE / SPARE PARTS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 42
ZI-BRM420 und ZI-BRM508
ERSATZTEILE / SPARE PARTS
Explosionszeichnung / Explosion drawing ZI-BRM508
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 43
ZI-BRM420 und ZI-BRM508
ERSATZTEILE / SPARE PARTS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 44
ZI-BRM420 und ZI-BRM508
KONFORMITÄTSERKLÄRUNG / DECLARATION OF CONFORMITY
I n v erk e h rb r i ng e r
Z.I.P.P.E.R® MASCHINEN GmbH
AT-4707 Schlüsslberg, Gewerbepark 8
Tel.: +43/7248/61116-700; Fax.: +43/7248/61116-720
www.zipper-maschinen.at
info@zipper-maschinen.at
Bezeichnung / Name / Nombre / Naziv
Benzin-Rasenmäher
Typ /Model/ Modelo /Tip
ZI-BRM420 und ZI-BRM508
EG-Richtlinien / EG-Directives / EG-Directivas /Direktive EZ-a
2006/42/EC
2000/14/EC, amended by 2005/88/EC – Annex VI
ZI-BRM420 : notified body No.0036, TÜV SÜD Industrie Service GmbH;
measured LWA = 93,5dB(A), guaranteed LWA=96dB(A)
ZI-BRM508 : notified body No.0499 ; Société Nationale de Certification et
d’Homologation ; measured LWA = 95,6dB(A), guaranteed LWA=98dB(A)
2016/1628 (EU-type approval No. :
ZI-BRM420 : e24*2016/1628*2017/656SH2/P*0052*00
ZI-BRM508 : e24*2016/1628*2017/656SYA1/P*0044*00
Erich Humer
Geschäftsführer / Director
23 KONFORMITÄTSERKLÄRUNG / DECLARATION OF
CONFORMITY
(DE) Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in
Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten
EU-Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine
vorgenommen werden, die nicht mit uns abgestimmt wurden.
(EN) Hereby we declare that the above mentioned machines meet the essential safety and health
requirements of the above stated EC directives. Any manipulation or change of the machine not being
explicitly authorized by us in advance renders this document null and void.
Technische Dokumentation
ZIPPER-MASCHINEN GmbH
4170 Haslach, Marktplatz 4
Schlüsslberg, 21.12.2018
Ort / Datum place/date
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 45
ZI-BRM420 und ZI-BRM508
GEWÄHRLEISTUNG (DE)
24 GEWÄHRLEISTUNG (DE)
1.) Gewährleistung:
Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine
Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine
Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten
innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails
beruhen, so wird die Fa. Zipper nach eigenem Ermessen das Gerät reparieren oder ersetzen.
2.) Meldung:
Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käufer
seinen Händler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa.
Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Händler von Zipper
abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht
akzeptiert und angenommen.
3.) Bestimmungen:
a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie
der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt
der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur
Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder
Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den
Endanwender oder dessen Händler werden ebenfalls nicht als Gewährleistungsanspruch
akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern,
Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleißteilen wie : Kohlebürsten, Fangsäcke, Messer,
Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen,
Laufräder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilverlängerungen, Hydrauliköle, Öl,- Luftu. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäße Verwendung,
Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend;
Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder
technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch
Verwendung von nicht originalen Zipper Ersatz- oder Zubehörteilen.
e) Entstandene Kosten ( Frachtkosten ) und Aufwendungen bei nichtberechtigten
Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder
Händler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder
Händlerrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Händlers, der das Gerät
direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei
mehrfacher Veräußerung des Gerätes.
4.) Schadensersatzansprüche und sonstige Haftungen:
Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes.
Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder
Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht
anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 46
ZI-BRM420 und ZI-BRM508
WARRANTY GUIDELINES (EN)
25 WARRANTY GUIDELINES (EN)
1.) Warranty:
Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty
period of 2 years for amateur use; and warranty period of 1 year for professional use, starting
with the purchase of the final consumer. In case of defects during this period, which are not
excluded by paragraph 3, ZIPPER will repair or replace the machine at its own discretion.
2.) Report:
In order to check the legitimacy of warranty claims, the final consumer must contact his dealer.
The dealer has to report in written form the occurred defect to ZIPPER. If the warranty claim is
legitimate, ZIPPER will pick up the defective machine from the dealer. Returned shippings by
dealers which have not been coordinated with ZIPPER, will not be accepted and refused.
3.) Regulations:
a) Warranty claims will only be accepted, when a copy of the original invoice or cash voucher
from the trading partner of ZIPPER is enclosed to the machine. The warranty claim expires if the
accessories belonging to the machine are missing.
b) The warranty does not include free checking, maintenance, inspection or service works on the
machine. Defects due to incorrect usage of the final consumer or his dealer will not be accepted
as warranty claims either. Some examples: usage of wrong fuel, frost damages in water tanks,
leaving fuel in the tank during the winter, etc.
c) Defects on wear parts are excluded, e.g. carbon brushes, collection bags, knives, cylinders,
cutting blades, clutches, sealings, wheels, saw blades, splitting crosses, riving knives, riving knife
extensions, hydraulic oils, oil/air/fuel filters, chains, spark plugs, sliding blocks, etc.
d) Also excluded are damages on the machine caused by incorrect or inappropriate usage, if it
was used for a purpose which the machine is not supposed to, ignoring the user manual, force
majeure, repairs or technical manipulations by not authorized workshops or by the customer
himself, usage of non-original ZIPPER spare parts or accessories.
e) After inspection by our qualified personnel, resulted costs (like freight charges) and expenses
for not legitimated warranty claims will be charged to the final customer or dealer.
f) In case of defective machines outside the warranty period, we will only repair after advance
payment or dealer’s invoice according to the cost estimate (incl. freight costs) of ZIPPER.
g) Warranty claims can only be granted for customers of an authorized ZIPPER dealer who
directly purchased the machine from ZIPPER. These claims are not transferable in case of multiple
sales of the machine.
4.) Claims for compensation and other liabilities:
The liability of company ZIPPER is limited to the value of goods in all cases. Claims for
compensation because of poor performance, lacks, damages or loss of earnings due to defects
during the warranty period will not be accepted. ZIPPER insists on its right to subsequent
improvement of the machine.
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 47
ZI-BRM420 und ZI-BRM508
PRODUKTBEOBACHTUNG | PRODUCT MONITORING
Wir beobachten unsere Produkte auch nach
der Auslieferung.
Um einen ständigen Verbesserungsprozess
gewährleisten zu können, sind wir von Ihnen
und Ihren Eindrücken beim Umgang mit
unseren Produkten abhängig:
- Probleme, die beim Gebrauch des
Produktes auftreten
- Fehlfunktionen, die in bestimmten
Betriebssituationen auftreten
- Erfahrungen, die für andere Benutzer
wichtig sein können
Wir bitten Sie, derartige Beobachtungen zu
notieren und diese per E-Mail, Fax oder Post
an uns zu senden
We monitor the quality of our delivered
products in the frame of a Quality
Management policy.
Your opinion is essential for further product
development and product choice. Please let us
know about your:
- Impressions and suggestions for
improvement.
- experiences that may be useful for other
users and for product design
- Experiences with malfunctions that occur in
specific operation modes
We would like to ask you to note down your
experiences and observations and send them
to us via FAX, E-Mail or by post
N a m e / n a m e :
P r o d u k t / p r o d u c t :
K a u f d a t u m / p u r c h a s e d a t e :
E r w o r b e n v o n / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r c o o p e r a t i o n !
KONTAKTADRESSE / CONTACT:
Z.I.P.P.E.R MASCHINEN GmbH
4707 Schlüsslberg, Gewerbepark 8
AUSTRIA
Tel :+43 7248 61116 700
Fax:+43 7248 61116 720
info@zipper-maschinen.at
26 PRODUKTBEOBACHTUNG | PRODUCT MONITORING
Meine Beobachtungen / My experiences:
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 48
ZI-BRM420 und ZI-BRM508
PRODUKTBEOBACHTUNG | PRODUCT MONITORING
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 49
ZI-BRM420 und ZI-BRM508
Loading...
