Page 1

Edition: 02.10.2018 – Revision - 00 – RaR - DE/EN/CZ/SL/HR

Originalfassung

BETRIEBSANLEITUNG

Absauganlage

Übersetzung / Translation

USER MANUAL

Vaccum extractor

NÁVOD NA OBSLUHU

ODSÁVÁNÍ

NAVODILA ZA UPORABO

SESALNA NAPRAVA

UPUTE ZA UPORABU

UREĐAJ ZA USISAVANJE

ZI-ASA550E

EAN: 9120039233611

Page 2

INHALT / INDEX

1 INHALT / INDEX

1 INHALT / INDEX 2 2 SICHERHEITSZEICHEN / SAFETY SIGNS 4 3 ILLUSTRATIONEN ZUSAMMENBAU / ILLUSTRATION ASSEMBLY 6 4 TECHNIK / TECHNIC 7

4.1 Komponenten / components ........................................................................... 7

4.2 Technische Daten / Technical data .................................................................. 8

5 VORWORT (DE) 9 6 SICHERHEIT 10

6.1 Bestimmungsmäßige Verwendung ................................................................ 10

6.2 Sicherheitshinweise ...................................................................................... 11

6.3 Restrisiken .................................................................................................... 12

7 MONTAGE 13

7.1 Lieferumfang ................................................................................................. 13

7.2 Der Arbeitsplatz ............................................................................................ 13

7.3 Elektrischer Anschluss ................................................................................... 13

7.4 Zusammenbau (Abb. 1-11) ............................................................................ 14

8 BETRIEB 14

8.1 Betriebshinweise ........................................................................................... 14

8.2 Anschluss an die Holzbearbeitungsmaschine ................................................. 14

8.3 Schaltereinheit .............................................................................................. 15

8.4 Einschalten .................................................................................................... 15

8.5 Ausschalten ................................................................................................... 15

8.6 Leeren des Spänefangsackes ......................................................................... 15

9 WARTUNG 16

9.1 Instandhaltung und Wartungsplan ................................................................ 16

9.1.1 Spänesackwechsel ................................................................................... 16

9.2 Reinigung ...................................................................................................... 17

9.3 Entsorgung .................................................................................................... 17

10 FEHLERBEHEBUNG 17 11 PREFACE (EN) 18 12 SAFETY 19

12.1 Intended Use ................................................................................................. 19

12.2 Security instructions ..................................................................................... 19

12.3 Remaining risk factors ................................................................................... 21

13 ASSEMBLY 21

13.1 Delivery content ............................................................................................ 21

13.2 Workplace requirements ............................................................................... 21

13.3 Power supply ................................................................................................. 21

13.4 Assembly (Fig. 1-11) ..................................................................................... 22

14 OPERATION 22

14.1 Operation instructions ................................................................................... 22

14.2 Connection of dust collector to machine ........................................................ 23

14.3 Switch unit .................................................................................................... 23

14.4 Switching on .................................................................................................. 23

14.5 Switching off ................................................................................................. 23

14.6 Emptying the debris bags .............................................................................. 23

15 MAINTENANCE 24

15.1 Maintenance plan .......................................................................................... 24

15.1.1 Change of dust collector bag .................................................................. 24

15.2 Cleaning ........................................................................................................ 25

15.3 Disposal ......................................................................................................... 25

16 TROUBLE SHOOTING 25 17 PŘEDMLUVA (CZ) 26 18 POUŽITÍ 27

18.1 Další rizika..................................................................................................... 27

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 2 ZI-ASA550E

Page 3

INHALT / INDEX

19 BEZPEČNOST 28 20 MONTÁŽ (VYOBRAZENÍ 1-11) 28 21 UVEDENÍ DO PROVOZU 28 22 PROVOZ 28

22.1 Zapnutí .......................................................................................................... 28

22.2 Vypnutí .......................................................................................................... 29

22.3 Vak na hobliny ............................................................................................... 29

23 ÚDRŽBA 29 24 NÁHRADNÍ DÍLY 29 25 ODSTRAŇOVÁNÍ ZÁVAD 29 26 UVOD (SL) 30 27 NAMENSKA UPORABA 31

27.1 Namenska uporaba ........................................................................................ 31

28 VARNOSTNI NAPOTKI 32 29 MONTAŽA (SLIKE 1-11) 32 30 PRED UPORABO 32 31 OBRATOVANJE 33

31.1 Vklop ............................................................................................................. 33

31.2 Izklop ............................................................................................................ 33

31.3 Praznjenje vreče za žagovino ........................................................................ 33

32 VZDRŽEVANJE 33 33 REZERVNI DELI 33 34 PREDGOVOR (HR) 34 35 PRAVILNA UPORABA 35

35.1

Rizični čimbenici

............................................................................................ 35

36 SIGURNOSNE UPUTE 36 37 38 PRIJE PUŠTANJA U RAD

MONTAŽA (SLIKE 1-11)

39 STAVLJANJE U POGON/RAD 37

39.1 Uključivanje .................................................................................................. 37

39.2 Isključivanje .................................................................................................. 37

39.3 Pražnjenje vreće za piljevinu ......................................................................... 37

ODRŽAVANJE

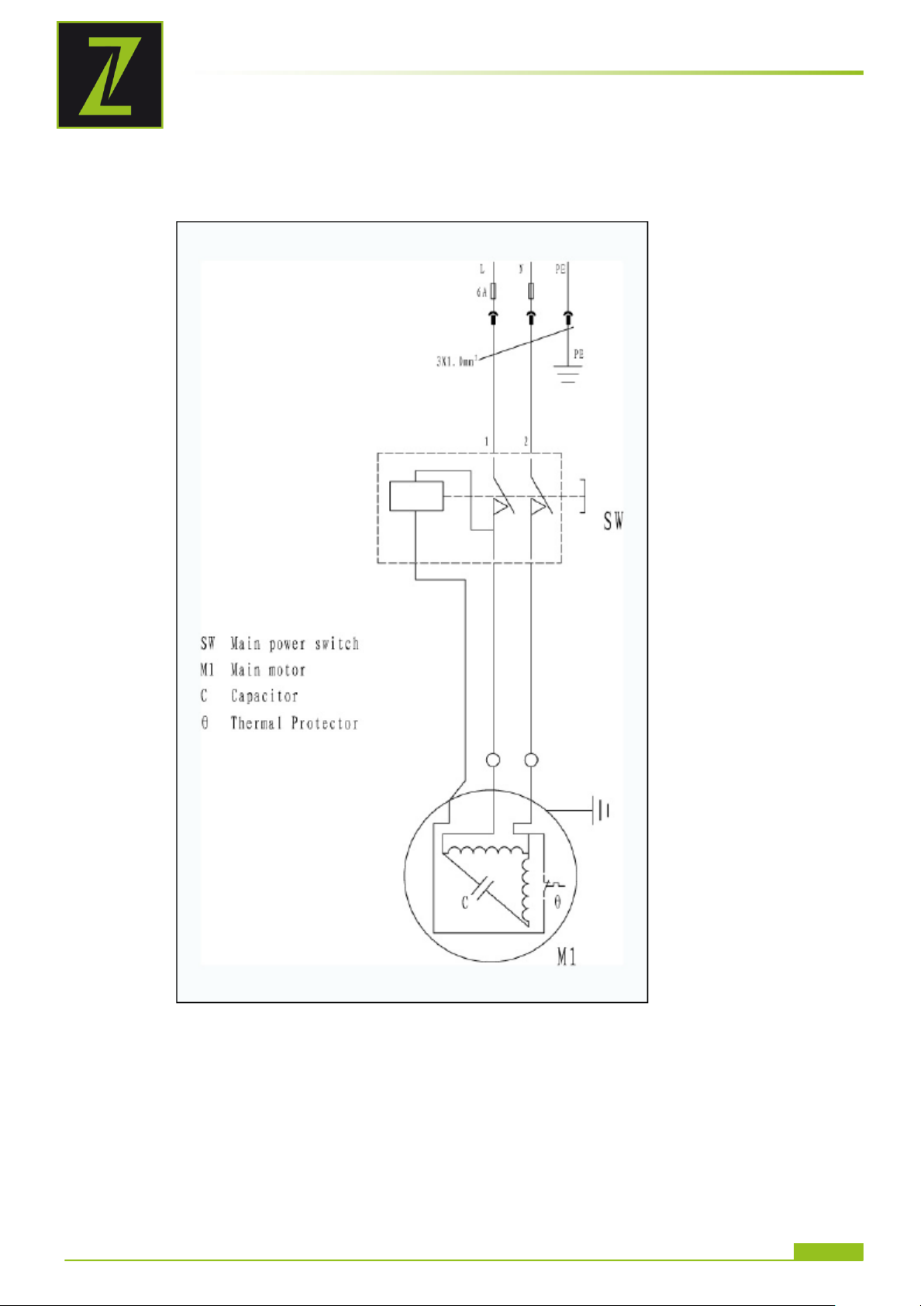

37 41 REZERVNI DIJELOVI 37 42 SCHALTPLAN / WIRING DIAGRAM 38 43 ERSATZTEILE / SPARE PARTS 39

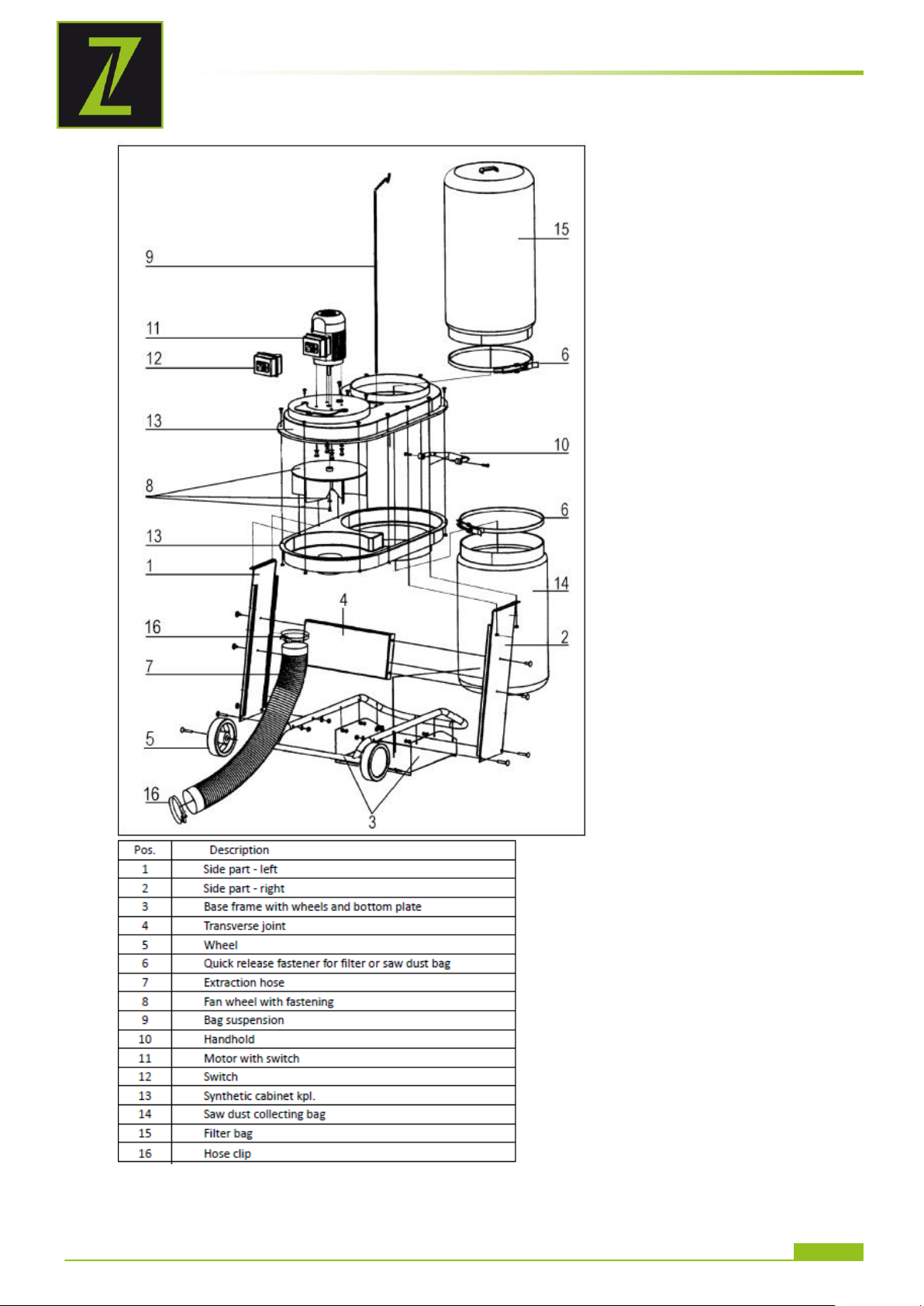

43.1 Ersatzteilbestellung / spare parts order ........................................................ 39

44 EG-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY / POTVRDA O SUKLADNOSTI 41 45 GEWÄHRLEISTUNG (DE) 42 46 WARRANTY GUIDELINES (EN) 43 47 ZÁRUKA (CZ) 44 48 GARANCIJA (SL) 45 49 JAMSTVO (HR) 46 50 PRODUKTBEOBACHTUNG 47

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 3 ZI-ASA550E

Page 4

SICHERHEITSZEICHEN / SAFETY SIGNS

SICHERHEITSZEICHEN BEDEUTUNG DER SYMBOLE

SAFETY SIGNS DEFINITION OF SYMBOLS

BEZPEČNOSTNÍ SYMBOLY VÝZNAM SYMBOLŮ

VARNOSTNE OZNAKE POMEN SIMBOLOV

ZNAKOVI ZA SIGURNOST ZNAČENJE SIMBOLA

WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften

und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfällen führen

ATTENTION! Ignoring the safety signs and warnings applied on the machine as well as

ignoring the security and operating instructions can cause serious injuries and even lead to death.

POZOR! Dbejte na bezpečnostní pokyny. Nedodržení předpisů a pokynů k použití stroje může vést k těžkým úrazům, končících až smrtí.

OPOZORILO! Upoštevajte varnostne oznake! Neupoštevanje predpisov in napotkov za

uporabo vrtalnega stroja lahko privede do hudih telesnih poškodb in je lahko celo smrtno nevarno.

UPOZORENJE! Obratite pozornost na simbole za sigurnost!

Nepoštivanje propisa i uputa za korištenje stroja može dovesti do teških ljudskih šteta i smrtnih opasnosti.

CE-KONFORM - Dieses Produkt entspricht den EG-Richtlinien.

EC-CONFORM - This product complies with the EC-directives.

CE-SHODNÉ: tento výrobek odpovídá směrnicím EU

CE-KONFORM: proizvod ustreza zahtevam direktiv ES.

CE-SUKLADNOST: Ovaj proizvod ispunjava direktive EZ-a

ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine

aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

READ THE MANUAL! Read the user and maintenance manual carefully and get familiar with

the controls in order to use the machine correctly and to avoid injuries and machine defects.

PŘEČTĚTE SI NÁVOD! Pozorně si pročtěte návod k použití a údržbě vašeho stroje a seznamte se dobře s ovládacími prvky stroje, abyste ho mohli správně obsluhovat a tím předejít zraněním a škodám.

PREBERITE NAVODILA! Pozorno preberite obratovalna in vzdrževalna navodila za vaš

stroj in se dobro seznanite z upravljalnimi elementi stroja, da boste lahko stroj pravilno

upravljali in tako preprečili poškodbe ljudi in okvare stroja.

PROČITAJTE UPUTU! Pažljivo pročitajte uputu za uporabu i održavanje stroja i dobro se upoznajte s elementima za rukovanje strojem kako biste mogli ispravno rukovati strojem te

spriječiti ljudske štete i štete na stroju.

Allgemeiner Hinweis

General note

Všeobecný pokyn

Splošna opomba

Opća napomena

Schutzausrüstung!

Protective clothing!

Noste ochranné vybavení!

Nosite zaščitno opremo!

Nosite zaštitnu opremu!

2 SICHERHEITSZEICHEN / SAFETY SIGNS

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 4 ZI-ASA550E

Page 5

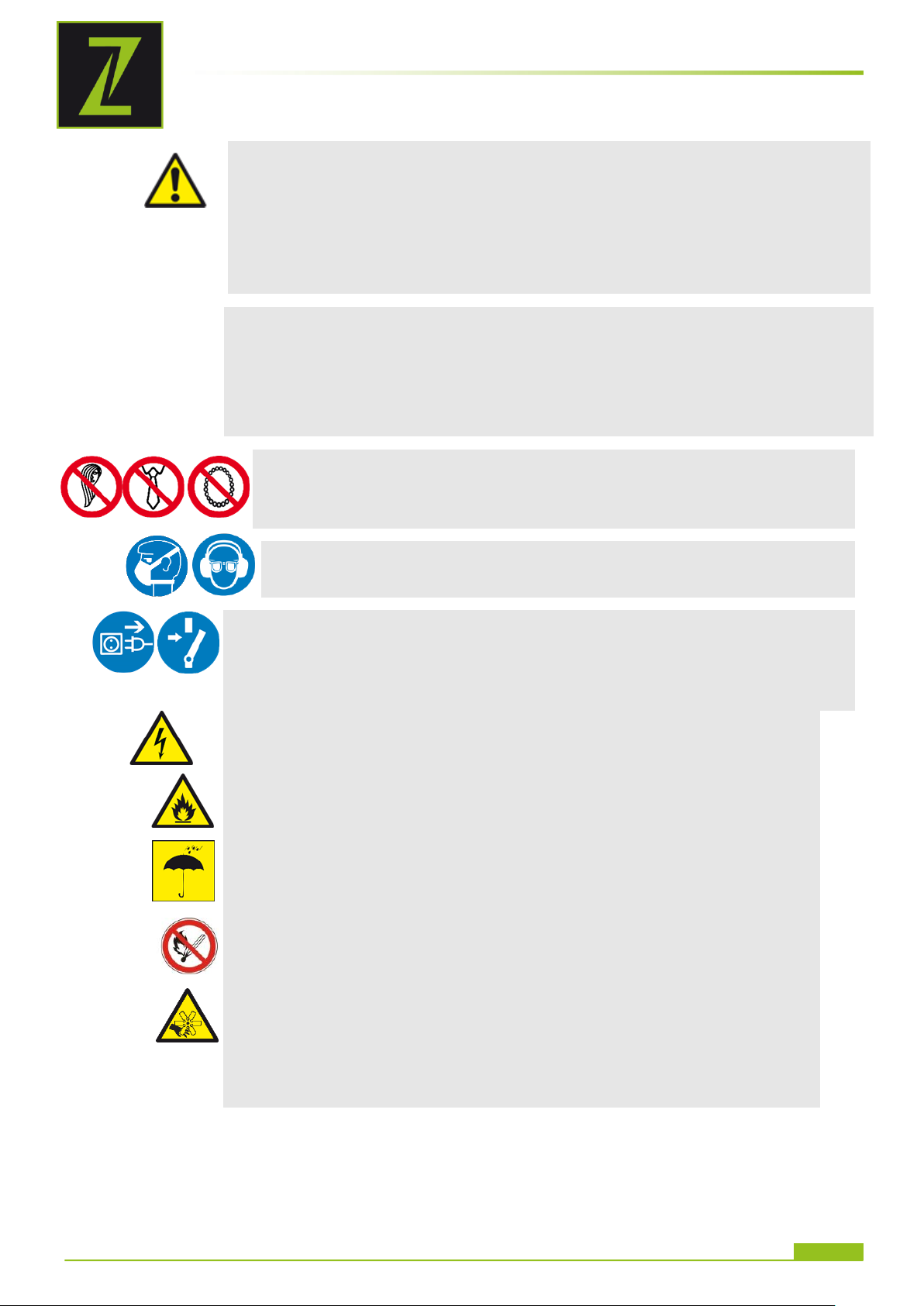

SICHERHEITSZEICHEN / SAFETY SIGNS

Warnung vor rotierenden Teilen!

Warning of rotating parts!

Pozor na rotující části stroje!

Opozorilo vrtljivih delov!

Upozorenje rotirajućih dijelova!

Gefährliche elektrische Spannung!

High voltage!

Nebezpečné elektrické napětí!

Nevarna električna napetost!

Opasan električni napon!

Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen!

Stop and pull out the power plug before any break and engine maintenance!

Stroj před údržbou či přestávkou vypněte a odpojte od zdroje napájení!

Stroj pred vzdrževalnimi deli in pred odmori izključite in potegnite vtič iz električnega omrežja!

Stroj prije održavanja ili pauze isključite i izvucite utikač iz struje! DE

Vor Nässe schützen!

Protect from moisture!

Chraňte před vlhkem!

Zaščitite pred vlago!

Zaštitite od vlage!

Leicht entflammbar!

Highly flammable!

Vysoce hořlavý!

Lahko vnetljivo!

Vrlo zapaljivo!

Verbrennungsgefahr!

Burn hazard!

Handverletzung durch Riemenantrieb!

Hand injuries because of belt drive!

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 5 ZI-ASA550E

Page 6

ILLUSTRATIONEN ZUSAMMENBAU / ILLUSTRATION ASSEMBLY

3 ILLUSTRATIONEN ZUSAMMENBAU / ILLUSTRATION

ASSEMBLY

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 6 ZI-ASA550E

Page 7

4 TECHNIK / TECHNIC

Illustration

Kunststoffgehäuse Plastic housing Plastový kryt Plastično ohišje Plastično kućište

Staubsack Dust bag Prachový vak

Vreča za prah Vreća za prašinu

Seitenbleche Side panels

Boční plechy Bočni pločevinski deli Bočni limovi

Schnellspannvorrichtung Spänesack Quick clamp device for PVC debris collector bag Rychloupínák vaku hoblin

Naprava za hitro vpenjanje vreče za žagovino Naprava za brzo stezanje vreće za piljevinu

Fahrgestellrahmen Chassis frame Rám podvozku Podstavek Postolje

Schnellspannvorrichtung Filtersack Quick clamp device for dust bag Rychloupínák vaku filtru

Naprava za hitro vpenjanje filter vreče Naprava za brzo stezanje vreće za prašinu

Motor Motor Motor Motor Motor

Haltevorrichtung Staubsack Holding device for dust bag

Držák vaku Prijemalna naprava za vrečo za prah Naprava za učvršćivanje vreće za prašinu

Ein-, Ausschalter ON/OFF switch Vypínač Stikalo za vklop in izklop Sklopka za uključivanje / isključivanje

Räder Wheels Kola Kolesa Kotači

Absaugschlauch Extractor hose Odsávací hadice Sesalna cev Usisno crijevo

Transportgriff Transportation handle

Madlo pro přepravu Transportna ročica Ručka za transport uređaja

PVC Spänefangsack PVC sawdust bag

Vak z PVC na hobliny (dřevěný odpad) PVC prestrezna vreča za žagovino PVC vreća za sakupljanje piljevine

Adapter Adapter Adaptér Adapter Adapter

4.1 Komponenten / components

TECHNIK / TECHNIC

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 7 ZI-ASA550E

Page 8

4.2 Lieferumfang / Delivery content

Bezeichnung / Name

Qty

Vormontierte Einheit / Pre-assembled device unit

Absaugschlauch / Extraction hose / Odsávací hadice /Sesalna cev /Usisno crijevo

1 Räder / Wheels / Kola / Kolesa /Kotača

Staubsack /dust bag / Prachový vak /Vreča za prah /Vreća za prašinu

Spänefangsack /Sawdust collecting bag / Vak z PVC na hobliny (dřevěný odpad) PVC prestrezna vreča za žagovino / PVC vreća za sakupljanje piljevine

Seitenblech /Side panel / Boční plechy /Bočni pločevinski deli / Bočni limovi (links/rechts; left/right; Levý/pravý; Levo/desno ; Lijevo/desno)

1+1 Querverbindung / Transverse joint

Rahmen / Base frame / Rám podvozku /Podstavek /Postolje

Schnellspanner / Quick release fasteners / Rychloupínák Naprava za hitro vpenjanje /Naprava za brzo stezanje

Aufhängung Staubsack / Bag suspension / Držák vaku /Prijemalna naprava za vrečo za prah /Naprava za učvršćivanje vreće za prašinu

1 Montagematerial /Screw bag

Bedienungsanleitung / Instruction manual / NÁVOD NA OBSLUHU / Navadila za uporabo / upute za uporabu

1 Adapter ø100-ø70; ø70-ø45; ø45-ø40; ø40-ø35

1+1+1+1

Spannung /Voltage / Napětí / Obratovalna napetost / Motor

230 V/50 Hz

Motorleistung S1 (100%) / S6 (40%) Motor power S1 (100%) / S6 (40%)

Výkon motoru S1 (100%) / S6 (40%) Nazivna moč motorja S1 (100%) / S6 (40%) Nazivna snaga motora S1 (100%) / S6 (40%)

550W S1 /825W S6

Motordrehzahl / Speed Volnoběžné otáčky /Število vrtljajev v prostem teku Broj okretaja u praznom hodu

2900 min-1

Absaugleistung / Collector power Výkon odsávání /Pretok zraka /Kapacitet zraka

1150 m³/h

Gesamtfilterfläche / Filter surface size Celková plocha filtru Celotna površina filtra / Ukupna površina filtera

~1,0m²

Unterdruck / Vacuum / Podtlak / Podtlak / Podtlak

700 Pa

Volumen Spänefangsack Filling capacity debris collector bag Objem vaku na hobliny Volumen vreče za žagovino / Obujam vreće za sakup.piljevine

65 l

Absauganschluss / Dust collector plug Odsávání Priključek za vsesavanje /Priključak za odsisavanje

Ø100 mm

Maschinenmaße / Machine dimension / Rozměry / Dimenzije / Dimenzije

1560x820x530 mm

Gewicht brutto / gross Weight / Hmotnost / Teža / Težina Gewicht netto / net weight

20.4 kg

18.5kg

Schalldruckpegel LPA Sound pressure level L

Hlucnost L

Nivo zvočnega tlaka LPA / Razina zvučnog tlaka LPA

75 dB (A) k: 3 dB (A)

Schallleitungspegel L

Sound power level LWA

Akustický výkon LWA

Nivo zvočne moči LWA Razina zvučne snage L

95 dB (A) k:3 dB (A)

TECHNIK / TECHNIC

4.3 Technische Daten / Technical data

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 8 ZI-ASA550E

Page 9

VORWORT (DE)

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: +43 7248 61116-700 Fax: +43 7248 61116–720

Mail: [email protected]

5 VORWORT (DE) Sehr geehrter Kunde!

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Absauganlage ZI-ASA550E.

Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße

Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten

Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Urheberrecht

bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 9 ZI-ASA550E

Page 10

SICHERHEIT

WA R NU N G

 Brennbare Gase (z.B. Farb- oder Lacknebel) dürfen nicht abgesaugt werden!  Späneauffangsäcke aus Polyethylen müssen mind. 0,2mm dick sein!  Werden andere Säcke aus anderen Materialien verwendet, müssen diese die

gleiche mechanische Festigkeit aufweisen

 Beachten Sie auch die Betriebsanleitung der angeschlossenen

Holzbearbeitungsmaschine!

Feuchtigkeit

max. 70%

Temperatur

von +5°С bis +40°С

6 SICHERHEIT

6.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen!

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Absaugen von Holz- und Kunststoffspänen sowie Holzstaub an Holzbearbeitungsmaschinen.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

Arbeitsbedingungen:

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Die Maschine ist nicht für den Betrieb im Freien bestimmt. Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.

Unzulässige Verwendung:

 Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung

angegebenen Grenzen ist nicht zulässig.

 Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist

unzulässig

 Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.  Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in

diesem Handbuch angeführt werden.

 Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der

Maschine geeignet sind.

 Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.  Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den

Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.

 Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der

Nähe sind!

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 10 ZI-ASA550E

Page 11

SICHERHEIT



 Arbeitsbereich und Boden rund um die Maschine sauber und frei

von Öl, Fett und Materialresten halten!

 Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine

sorgen!

 Arbeiten Sie in gut durchgelüfteten Räumen!  Überlasten Sie die Maschine nicht!  Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von

Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!

 Die Maschine darf nur von einer Person bedient werden  Die Maschine darf nur vom eingeschulten Fachpersonal bedient

werden.

 Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen

sind von der laufenden Maschine fern zu halten!

 Achten Sie darauf, dass sich keine weiteren Personen im

Gefahrenbereich (Mindestabstand: 2m) aufhalten

 Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren

Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar (Haarnetz verwenden!).

 Lose Objekte können sich verfangen und zu schwersten

Verletzungen führen!



 Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung

(Staubmaske, Schutzbrille und Gehörschutz) tragen!

 Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem

Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!

 Vor Wartungs- oder Einstellarbeiten ist die Maschine von der

Spannungsversorgung zu trennen!

 Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie

an die Stromversorgung angeschlossen wird

 Die Maschine nie mit defektem Schalter verwenden

6.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 11 ZI-ASA550E

Page 12

SICHERHEIT



 Verwenden Sie nur unveränderte, in die Steckdose passende

Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)

 Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine

arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;

 Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)  Im Freien nur mit Verlängerungskabel, das für den Außenbereich

geeignet ist, arbeiten

 Verwenden Sie Elektrowerkzeuge und –maschinen nie in der

Umgebung von entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)

 Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf

Beschädigung

 Verwenden Sie das Kabel nie zum Tragen der Maschine

 Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten  Vermeiden Sie Körperkontakt mit geerdeten Teilen

 ACHTUNG BRANDGEFAHR:

INSBESONDERE DAS ANSAUGEN VON ENTFLAMMBAREN BZW. ENTZÜNDBAREN DÄMPFEN, FLÜSSIGKEITEN, STAUB, ASCHE ODER SPÄNEN (Gase, Treibstoff, Reinigungsmittel, Lackreste, Wasserstoff, Kohlen-, Magnesium-, Getreidestaub, Steinstaub, heiße Asche, Zigarettenstummel etc.,...) IST STRENGSTENS VERBOTEN!

 Stecken Sie keine Gegenstände in die Absaugöffnung und halten Sie

diese frei von Ablagerungen, welche die Absaugleistung beeinträchtigen können.

 Das Entfernen des Schutzgitters ist verboten.

6.3 Restrisiken

Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Aufbau und Konstruktion der Maschine können folgende Risiken auftreten:

• Gefahr durch Mängel an der Maschine Sind ein oder mehrere Teile der Maschine defekt, ist der Gebrauch der Maschine untersagt. Defekte

Teile müssen umgehend ausgetauscht werden. Es dürfen nur vom Hersteller freigegebene Ersatzteile verwendet werden. Veränderungen an der Maschine sind untersagt. Überprüfen Sie vor jeder Inbetriebnahme die Maschine auf einwandfreien Zustand!

• Gefahr durch elektrischen Schlag Betreiben sie die Maschine nur an einer Stromquelle, die mit einem FI-Schalter abgesichert ist!

Steckdosen müssen vorschriftsmäßig installiert, geerdet und geprüft sein! Prüfung des Steckers sowie Speisestromnetzes nur durch Elektrofachmann! Weitere Details zur Elektroinstallation unter Abschnitt 5 dieser Anleitung.

• Gefahr durch unbeabsichtigten Anlauf der Maschine Beim Entleeren des Spänefangsackes und bei Nichtbenutzung der Maschine muss der Netzstecker

gezogen werden!

• Gefahr durch Holzstaub Das Einatmen von Holzstaub ist gesundheitsgefährdend! Tragen Sie beim Entleeren des Fangsackes

immer eine Staubschutzmaske. Achten Sie beim Entsorgen des Späneabfalls auf eine umweltgerechte Entsorgung!

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 12 ZI-ASA550E

Page 13

MONTAGE

AC H TU N G

Bei Arbeiten an einer nicht geerdeten Maschine: Schwere Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich!

Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.

HI N WE I S

Der Betrieb ist nur mit Fehlerstromschutzeinrichtung

(RCD mit maximalem Fehlerstrom von 30mA) zulässig.

HI N WE I S

Verwenden Sie ausschließlich zulässige

Verlängerungskabel mit dem, in der folgenden Tabelle

erklärten, Litzenquerschnitt.

Spannung

Verlängerung

Litzenquerschnitt

220 V-240 V

50 Hz

<27 m

1,5 mm

<44 m

2,5 mm

<70 m

4,0 mm

<105 m

6,0 mm

7 MONTAGE

7.1 Lieferumfang

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

7.2 Der Arbeitsplatz

Wählen Sie einen passenden Platz für die Maschine; Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine. Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.

7.3 Elektrischer Anschluss

Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist ausschließlich durch einen Elektrofachmann durchzuführen!

1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose

vorbereitet!

2. Der Anschlussstecker darf nicht manipuliert werden!

3. Der Erdungsleiter ist gelb-grün ausgeführt!

4. Das Speisestromnetz muss mit 10A abgesichert sein.

5. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.

6. Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter

Spannung stehende Dose angeschlossen werden!

7. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die

Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die Leistungsübertragung und erwärmt sich stark.

8. Ein beschädigtes Kabel ist umgehend zu erneuern!

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 13 ZI-ASA550E

Page 14

BETRIEB

WA R NU N G

Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom elektrischen Netz durch!

HI N WE I S

 Stellen Sie die Maschine so neben die Holzbearbeitungsmaschine, dass

diese sie bei der Arbeit nicht behindert!

 Arbeiten sie mit der Holzbearbeitungsmaschine erst, wenn die

Absauganlage die volle Drehzahl erreicht hat!

7.4 Zusammenbau (Abb. 1-11)

 Abb. 1: An beiden Seiten die Teile mit M8x40 und M8 Muttern verbinden.  Abb. 2: Verstrebung (4) mit 4 Schrauben M8x10 und M8 Muttern am Gestell verbinden  Abb. 3: Die vormontierte Absaugeinheit auf das Gestell aufsetzen  Abb. 4: Das Gestell und Absaugeinheit verbinden mit 4 M5x16 Schrauben und M5

Muttern.

 Abb. 5: Den Absaugschlauch (7) anschließen und mit der Schlauchklemme (17) fixieren  Abb. 6: Den Späne Sack (14) montieren.  Abb. 7: Den Späne Sack mit dem Schnellspanner (6) fixieren  Abb. 8: Die Sack Aufhängung montieren  Abb. 9: Den Filtersack (15) montieren  Abb. 10: Den Filtersack mit dem Schnellspanner fixieren

 Abb. 11: Den Filtersack am Hacken der Aufhängung einhängen.

8 BETRIEB

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

8.1 Betriebshinweise

8.2 Anschluss an die Holzbearbeitungsmaschine

Absauganschluss: Ø 100mm Verwendete Absaugschläuche müssen aus schwer entflammbarem Material bestehen sowie

antistatisch sein. Die Distanz zwischen Absauganlage und Holzbearbeitungsmaschine sollte 10 Laufmeter nicht

übersteigen.

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 14 ZI-ASA550E

Page 15

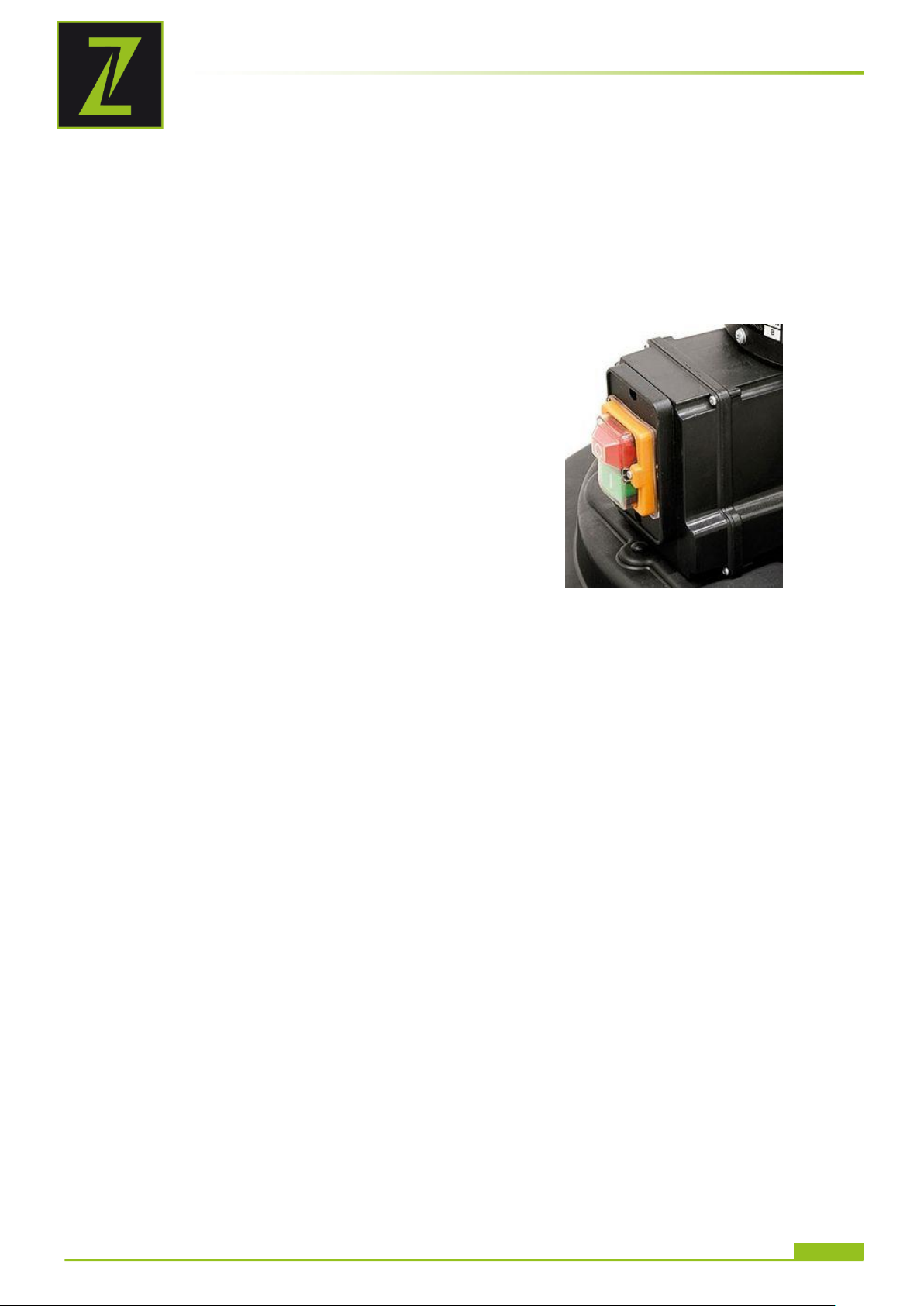

8.3 Schaltereinheit

Ein/Aus-Schalter:

Drücken grüner Knopf (I): Einschalten Drücken roter Knopf (0): Ausschalten

BETRIEB

8.4 Einschalten

 Überprüfen ob Absaugschlauch (6) fest an der Absauganlage und am Absaugadapter der

Holzbearbeitungsmaschine angeschlossen ist.

 Überprüfen ob die Spänesäcke (7/8) gut befestigt sind.  Absauganlage durch Drücken der grünen Taste "I" einschalten.  Holzbearbeitungsmaschine einschalten.

8.5 Ausschalten

 Holzbearbeitungsmaschine ausschalten  Absauganlage durch Drücken der roten Taste ,,0" oder durch Drücken der Notstopp-Taste

(17) ausschalten.

8.6 Leeren des Spänefangsackes

Den Spänefangsack (7) regelmäßig kontrollieren und entleeren!

 Achtung: Netzstecker ziehen!  Filtersack schütteln. 5 Min ablegen lassen.  Gefüllten Spänefangsack mit eine Hand festhalten.  Öffnen der Schnellspannvorrichtung (9)  Sack entnehmen und Inhalt umweltgerecht entsorgen.  Sack wieder auf die Halterung aufstecken und mit Schnellspannvorrichtung (9) befestigen.

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 15 ZI-ASA550E

Page 16

WARTUNG

AC H TU N G

Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker ziehen!

Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine werden so vermieden!

HI N WE I S

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Centern durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

9 WARTUNG

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.

Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen! Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und

muss gegen den Einfluss von Witterungsbedingungen geschützt werden. Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen

Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.

9.1 Instandhaltung und Wartungsplan

 Reinigen Sie in periodischen Abständen den Filtersack um seine Filterkapazität

aufrechtzuerhalten.

 Reinigen Sie in periodischen Abständen den Absauganschluss der Anlage, v.a beim

Schutzgitter können sich mit der Zeit Ablagerungen ansammeln, welche die Absaugleistung beeinträchtigen.

9.1.1 Spänesackwechsel

Vor Spänesackwechsel ist die Maschine mindestens 10 Minuten vorher auszuschalten, sodass sich Staubpartikel legen. Vor Spänesackwechsel ist die Maschine von der Stromversorgung zu trennen. Wechseln Sie den Spänesack, wenn er 60-70% voll ist. Verwenden Sie ausschließlich Spänesäcke, welche den Abmessungen der Maschine entsprechen. Verwenden Sie ausschließlich 100% dichte Spänefangsäcke.

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 16 ZI-ASA550E

Page 17

FEHLERBEHEBUNG

HI N WE I S

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine!

Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde

Reinigungsmittel verwenden!

Fehler

Mögliche Ursache

Behebung

Maschine läuft nicht

 Schalter defekt

 Schalter reparieren

 Stromversorgung ausgeschaltet

 Stromversorgung kontrollieren

 Sicherung defekt

 Sicherung wechseln

 Schaltschütz defekt

 Schaltschütz wechseln oder

reparieren

Staubaustritt

 Undichte oder verstopfte

Verbindungen

 Verbindungen prüfen  Verstopfungen beseitigen

 Staubsack oder Filtersack defekt

oder falsch montiert

 Säcke überprüfen  Defekte Säcke wechseln

Lautes Geräusch im Lüfterradgehäuse

 Großer Teil angesaugt

 Maschine ausschalten, von der

Stromversorgung trennen und Teil entfernen

 Lockeres Lüfterrad

 Fixieren

HI N WE I S

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

9.2 Reinigung

Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden. Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Bohrmehl.

Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.

9.3 Entsorgung

Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.

10 FEHLERBEHEBUNG

BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE MASCHINE VON DER STROMVERSORGUNG.

VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 17 ZI-ASA550E

Page 18

PREFACE (EN)

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg AUSTRIA Tel.: +43 7248 61116-700 Fax: +43 7248 61116–720

Mail: [email protected]

11 PREFACE (EN)

Dear Customer!

This manual contains important information and advice for the correct and safe use and maintenance of the dust collector ZI-ASA550E. Following the usual commercial name of the device (see cover) is substituted in this manual with the name "machine". The manual is part of the machine and may not be stored separately. Read it profoundly before first use of the machine and keep it for later reference. When the machine is handed to other persons always put the manual to the machine.

Please follow the security instructions!

Please read the entire manual, to prevent misunderstandings, machine damage or even injuries!

Due to continuous development of our products illustrations, pictures might differ slightly.

If you however find errors in this manual, please inform us.

Technical changes excepted!

the translation and depiction of pictures will be prosecuted by law. Court of jurisdiction is the Landesgericht Linz or the competent court for 4707 Schlüsslberg, AUSTRIA.

Customer Support

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 18 ZI-ASA550E

Page 19

SAFETY

WA R NI N G

 Inflammable gases (e.g. paint or varnish mist) must not be extracted.  Polyethylene dust bags must be a minimum thickness of 0,2mm!  When using bags made of other materials the mechanical strength must be

the same!

 Refer the user manual of the connected woodworking machine!

humidity

max. 70% temperature

+5°С to +40°С (+41°F to +104°F)

12 SAFETY

12.1 Intended Use

The machine must only be used for its intended purpose! Any other use is deemed to be a case of misuse.

To use the machine properly you must also observe and follow all safety regulations, the assembly instructions, operating and maintenance instructions lay down in this manual.

All people who use and service the machine have to be acquainted with this manual and must be informed about the machine's potential hazards.

It is also imperative to observe the accident prevention regulations in force in your area. The same applies for the general rules of occupational health and safety. The machine is used for: Extract of wood dust, wood and plastic chips.

Any manipulation of the machine or its parts is a misuse, in this case ZIPPER-MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect damage.

Even when the machine is used as prescribed it is still impossible to eliminate certain residual risk factors.

Ambient conditions

The machine may be operated:

The machine shall not be operated outdoors or in wet or damp areas. The machine shall not be operated in areas exposed to increased fire or explosion hazard.

Prohibited use

 The operation of the machine outside the stated technical limits described in this manual

is forbidden.

 The use of the machine not according with the required dimensions is forbidden.  The use of the machine not being suitable for the use of the machine and not being certified

is forbidden.

 Any manipulation of the machine and parts is forbidden.  The use of the machine for any purposes other than described in this user-manual is

forbidden.

 The unattended operation on the machine during the working process is forbidden!  It is not allowed to leave the immediate work area during the work is being performed.

12.2 Security instructions

Missing or non-readable security stickers have to be replaced immediately! The locally applicable laws and regulations may specify the minimum age of the

operator and limit the use of this machine!

To avoid malfunction, machine defects and injuries, read the following security instructions!

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 19 ZI-ASA550E

Page 20

SAFETY

 Keep your work area dry and tidy! An untidy work area may cause

accidents. Avoid slippery floor.

 Make sure the work area is lighted sufficiently  Do not overload the machine  Always stay focused when working. Reduce distortion sources in your

working environment. The operation of the machine when being tired, as well as under the influence of alcohol, drugs or concentration influencing medicaments is forbidden.

 Work in a well ventilated area!

 Respectively trained people only and only one person shall operate the

machine.

 Do not allow other people, particularly children, to touch the machine or

the cable. Keep them away from your work area.

 Make your workshop childproof.  Make sure there is nobody present in the dangerous area. The minimum

safety distance is 2m

 Wear suitable work clothes! Do not wear loose clothing or jewelry

as they might be caught and cause severe accidents!

 Wear a hair net if you have long hair.  Loose objects can become entangled and cause serious injuries!

 Use personal safety equipment: dust mask, ear protectors and

safety goggles when working with the machine.

 Never leave the machine running unattended! Before leaving the working

area switch the machine off and wait until the machine stops.

 Always disconnect the machine prior to any actions performed at the

machine.

 Avoid unintentional starting  Do not use the machine with damaged switch



 The plug of an electrical tool must strictly correspond to the socket.

Do not use any adapters together with earthed electric tools

 Each time you work with an electrically operated machine, caution

is advised! There is a risk of electric shock, fire, cutting injury;

 Protect the machine from dampness (causing a short circuit)  Use power tools and machines never in the vicinity of flammable

liquids and gases (danger of explosion)

 Check the cable regularly for damage  When working with the machine outdoors, use extension cables

suitable for outdoor use

 Do not use the cable to carry the machine  Protect the cable from heat, oil and sharp edges

 Avoid body contact with earthed

 FIRE HAZARD:

Especially the aspiration of lightly flammable materials like

gases, liquids, metal dust or chippings, solvents, hot ashes, cigarette waste … is strictly forbidden!

 Do not insert any objections into the dust collector hood and keep

hand away from the dust collector hood when machine is connected to power supply.

 Regularly check the dust collector hood for debris and clean it if

necessary.

 Do not dismount the protective fence in the dust collector hood. It

is a security component and must be left in place.



ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 20 ZI-ASA550E

Page 21

ASSEMBLY

AT T EN T ION

When working with non-grounded machines: Severe injury or even death may arise though electrocution!

Therefore: The machine must be operated at a grounded power socket

12.3 Remaining risk factors

Despite of correct and proper use and maintenance there remain some residual risk factors:

• Hazard of injury or machine damage due to undetected machine defect To minimize this risk, check the machine prior to every operation for loose screws and

connections. Check the motor noise, the collector tubes, filter bag, dust collector bag and impeller for eventual damage. Damaged parts have to be replaced immediately, no operation of the machine in the meantime!

• Hazard of electric shock Undetected malfunctions in the power supply and/or the connected wood working machine

might result in electric shock when touching the machine. Ensure proper electric installation, and let it check periodically by a trained electrician.

• Danger due to unintended machine start-up Eliminate this risk by disconnecting the machine before you perform any checks or activities on

the machine.

• Hazard of inhaling toxic wood dust Especially wood dust arising from chemically treated wood and/or lacquer/paint are harmful

when inhaled. Therefore let the dust settle for 10 Minutes before you change the dust collector bag and wear a suitable breathing mask if required.

13 ASSEMBLY

13.1 Delivery content

Please check the product contents immediately after receipt for any eventual transport damage or missing parts. Claims from transport damage or missing parts must be placed immediately after initial machine receipt and unpacking before putting the machine into operation. Please understand that later claims cannot be accepted anymore.

13.2 Workplace requirements

The workplace has to fulfill the requirements. The ground has to be even, in level and hard. It must be suitable at least to weight it with

double weight per square meter than the machines net weight. The chosen workplace must have access to a suitable electric supply net hat complies with the

machines requirements.

13.3 Power supply

The connection of the machine to the electric power supply and the following checks have to be carried out by a respectively trained electrician only.

1. The electronic connection of the machine is designated for operation with a grounded power

socket!

2. The connector plug may not be manipulated.

3. The mains supply must be secured with 10A:

4. If the connector plug doesn’t fit or if it is defect, only qualified electricians may modify or

re-new it!

5. The grounding wire should be held in green-yellow.

6. A damaged cable has to be exchanged immediately!

7. Make sure that a possible extension cord is in good condition and suitable for the

transmission of power. An undersized cord reduces the transmission of power and heats up.

8. A damaged cable must be replaced immediately

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 21 ZI-ASA550E

Page 22

NO T IC E

Operation is only allowed with safety switch against

stray current (RCD max. stray current of 30mA)

NO T IC E

Use only permitted extension cable with cross-section

the one in the following table declared.

Voltage

Extension

Cross-section

220 V-240 V

50 Hz

<27 m

1,5 mm

<44 m

2,5 mm

<70 m

4,0 mm

<105 m

6,0 mm

WA R NI N G

Perform all machine settings with the machine being

disconnected from the power supply!

HI N WE I S

 Place the machine next to the woodworking machine in a way that it will

not interfere with your work!

 Start to work with the woodworking machine only until the dust collector

has reached full speed!

13.4 Assembly (Fig. 1-11)

OPERATION

Important! Pull out the power plug before carrying out any maintenance, resetting or assembly work on the vacuum extraction system!

 Fig1.: Screw on both side parts (1+2). For each side part you require 2 cup square

screws M8x40 2 combi nuts M8

 Fig2.: Screw on the transverse joint (4) For the connection you require: 4 cup square

screws M8x10, 4 combi nuts M8

 Fig3.: Put the pre-assembled device unit on the side parts.  Fig4.: Fix first one side with each 2 round-head screws M5x16 and hexagon nut M5.

Now fix the other side. Then, fasten the four screw connections.

 Fig5.: Put on the extraction hose (7). Fasten the extraction hose by refastening the

screw on the hose clip (17) a few revolutions.

 Fig6.: Put on the saw dust collection bag (14)  Fig7.: Fasten the saw dust collection bag by attaching the quick release fastener (6).  Fig8.: Hang in the bag suspension (9).  Fig9.: Put on the filter bag (15)  Fig10.: Fasten the filter bag by attaching the quick release fastener (6).  Fig11.: Hang in the filter bag.

14 OPERATION

Device to be operated in a perfect state only. Inspect the device visually every time it is to be used. Check in particular the safety equipment, electrical controls, electric cables and screwed connection for damage and if tightened properly. Replace any damaged parts before operating the device.

14.1 Operation instructions

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 22 ZI-ASA550E

Page 23

OPERATION

On-off-switch:

Press green button (I): turn on Press red button (0): turn off

14.2 Connection of dust collector to machine

Dust collector plug: Ø 100mm Ensure dust collector tubes to be composed of hardly inflammable material and antistatic. The total distance between dust collector hood and machine dust collector hood shall not exceed

10 meters.

14.3 Switch unit

14.4 Switching on

 Check that extractor hose (6) is attached firmly to the adapter of both vacuum extractor

and woodworking machine.

 Check if dust collecting bags (7/8) are tightened well.  Start the dust collector by pressing the green button "I".  Now you can start the woodworking machine.

14.5 Switching off

 Switch off the woodworking machine  Switch off the woodworking machine by pressing the red button,,0" or by pressing the

Emergency button (17).

14.6 Emptying the debris bags

The debris collector bag (7) shall be controlled on a regularly basis and emptied if necessary. Empty bags when they are approximately 2/3 full.

 Attention: Disconnect from power supply!  Shake the dust bag. Let the dust settle down for 5 minutes.  Grap collector bag with left hand.  Release the quick clamp (9)  Take the bag and dispose the content meeting environmental standards.  Fix the empty bag onto the holding device and fix it with the quick clamp (9).

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 23 ZI-ASA550E

Page 24

MAINTENANCE

AT T EN T ION

Don’t clean or do maintenance on the machine while it is still connected to the power supply:

Damages to machine and injuries might occur due to unintended switching on of the machine!

Therefore: Switch the machine off and disconnect it from the power supply be-fore any maintenance works or cleaning is carried out

NO T IC E

Clean your machine regularly after every usage – it prolongs the machines lifespan and is a pre-requisite for a safe working environment.

Repair jobs shall be performed by respectively trained professionals only!

15 MAINTENANCE

The machine does not require extensive maintenance. If malfunctions and defects occur, let it be serviced by trained persons only.

Before first operation as well as later on every 100 operation hours you should lubricate all connecting parts (if required, remove beforehand with a brush all swarfs and dust).

Check regularly the condition of the security stickers. Replace them if required. Check regularly the condition of the machine. The good condition and perfect adjustment of the guiding rollers is essential for a smooth band

guidance and a clean cut. Store the machine in a closed, dry location.

15.1 Maintenance plan

 Clean regularly the filter bag to ensure its filter capacity.  You should check the dust collector hood regularly for deposits that cumulate especially on

the protective fence and clean if necessary. Failure to do so will result in lower suction capacity and motor overload.

 Do not dismount the protective fence, it is a security component.

15.1.1 Change of dust collector bag

Empty dust collector bags when they are 60-70% full. Switch the dust collector off and let the dust settle at least for 10 minutes. Disconnect the dust collector from the power supply. Do not use a dust collector bag twice. Use solely certified dust collector bags, which match with the technical specifications,

especially Ø and height, of the dust collector

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 24 ZI-ASA550E

Page 25

TROUBLE SHOOTING

NO T IC E

The usage of certain solutions containing ingredients damaging metal surfaces as well as the use of scrubbing agents will damage the machine surface!

Clean the machine surface with a wet cloth soaked in a mild solution

Trouble

Possible cause

Solution

The magnetic support has no magnetic force

 Switch defective

 Repair switch

 Power supply is off

 Repair power supply

 Fuse is defectivet

 Change fuse

 Electric contactor is defective

 Repair or change electric

contactor

Dust emerges from

 Leaking or blocked connections

 Check connection  Remove blockages

 Dust bag or filter bag is defective

or incorrectly installed

 Check bags  Change defective bags

Loud noise in the fan wheel housing

 Extracting of a big part

 Switch of the machine,

disconnect the machine and remove the part

 Loosen fan wheel

 Tighten the fan wheel

NO T IC E

Should you in necessary repairs not able to properly to perform or you have not the prescribed training for it always attract a workshop to fix the problem.

15.2 Cleaning

After each workshift the machine has to be cleaned. Remove chips etc. with a suitable tool. Do not remove them by hand (cutting injury!). Remove dust as well.

15.3 Disposal

Do not dispose the machine in residual waste. Contact your local authorities for information regarding the available disposal options. When you buy at your local dealer for a replacement unit, the latter is obliged to exchange your old.

16 TROUBLE SHOOTING

BEFORE YOU START WORKING FOR THE ELIMINATION OF DEFECTS, DISCONNECT THE MACHINE FROM THE POWER SUPPLY.

MANY POTENTIAL SOURCES OF ERROR CAN BE CLEARED BY THE EXPERTLY CONNECTION TO THE ELECTRICITY GRID.

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 25 ZI-ASA550E

Page 26

PŘEDMLUVA (CZ)

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: +43 7248 61116-700 Fax: +43 7248 61116–720

Mail: [email protected]

17 PŘEDMLUVA (CZ)

Vážený zákazníku!

Děkujeme za váš nákup odsávání ZI-ASA550E. Tento návod k použití obsahuje informace a důležité pokyny k uvedení do provozu a údržbě vaší odsávání ZI-ASA550E. Návod k použití je nedílnou součástí stroje a nesmí být od něj odejmut. Chraňte ho pro pozdější použití a vždy, když někomu stroj předáváte, návod přiložte!

Dodržujte bezpečnostní pokyny!

Vzhledem ke stálému vylepšování našich produktů se mohou obrázky lišit od skutečnosti. Pokud objevíte chybu, sdělte nám to, prosím.

Pozor!

Technické změny vyhrazeny!

Autorské právo

Tato dokumentace je chráněna autorským právem. Všechna práva vyhrazena! Zvláště nedovolený tisk, překlady, použití fotografií a vyobrazení

budou trestně stíhány – soudním místem je Wels!.

UPOZORNĚNÍ!!!

Před prvním spuštěním:

 ZKONTROLUJTE, ZDA NEBYLO ZAŘÍZENÍ PŘI PŘEPRAVĚ POŠKOZENO! ŠKODY ZPŮSOBENÉ PŘEPRAVOU

UVEĎTE DO PŘEPRAVNÍHO LISTU. PŘEVZETÍ ZBOŽÍ PŘI POŠKOZENÍ PŘEPRAVOU JE MOŽNÉ POUZE "S PÍSEMNOU VÝHRADOU" NA

PŘEPRAVCE.

 PO NÁSLEDNÉM VYBALENÍ ZKONTROLUJTE ZAŘÍZENÍ NA:

o SKRÝTÁ POŠKOZENÍ PŘEPRAVOU.

Tato bezodkladně nahlaste svému prodejci a pro reklamaci předložte doklad o nákupu zboží. Na pozdější reklamace nebude brán zřetel.

o KOMPLETNOST DODÁVKY.

 PŘED PRVNÍM UVEDENÍM DO PROVOZU SI PEČLIVĚ PŘEČTĚTE NÁVOD NA OBSLUHU!

Vady způsobené chybou obsluhy nebudou kryty zárukou.

 NÁVOD NA OBSLUHU JE SOUČÁSTÍ DODÁVKY ZBOŽÍ!

Adresa služby zákazníkům:

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 26 ZI-ASA550E

Page 27

POUŽITÍ

18 POUŽITÍ

Odsavač slouží k odsávání hoblin a prachu, které vznikají při opracování dřeva. Odsávání kovových špon a prachu, plastových špon nebo prachu z kamene apod. je

zakázáno! Zařízení může být provozováno pouze s Vaším schválením!

Používání nezaškolenou obsluhou není povoleno. Za škody a úrazy způsobené neodbornou obsluhou odpovídá uživatel/obsluha zařízení, nikoli výrobce.

Správné použití výrobku zahrnuje dodržování pravidel bezpečnosti práce, dodržování pokynů pro montáž a provoz zařízení podle návodu na obsluhu.

Osoby obsluhující toto zařízení nebo vykonávající údržbu musí být seznámeny s možnými

riziky.

Je nezbytné dodržovat platná nařízení k ochraně zdraví při práci. Změny a jiné nedovolené modifikace zařízení vylučují odpovědnost výrobce za škody tím

způsobené.

18.1 Další rizika

Přes řádné používání zařízení pro účely výhradně k tomu určené mohou přesto nastat určitá bezpečnostní rizika, vyplývající z konstrukce zařízení:

• Rizika z vad zařízení. Pokud se vyskytne závada na některé části zařízení, je jeho další použití zakázáno. Vadné části musí být neprodleně vyměněny. Pro opravu lze použít pouze originální díly výrobce. Změny a úpravy zařízení jsou zakázány. Před každým znovuuvedením do provozu zkontrolujte bezvadný stav zařízení!

• Nebezpečí úrazu elektrickým proudem: Zařízení lze provozovat pouze s takovým zdrojem elektrického proudu, který je osazen 30 mA jističem! Zásuvky musí být nainstalovány, uzemněny a odzkoušeny odborně! Kontrola musí být provedena certifikovaným elektrikářem!

• Nebezpečí z nechtěného spuštění zařízení Při vyprazdňování vaků a také v případě nepoužívání zařízení musí být toto odpojeno ze sitě!

• Nebezpečí od dřevěného prachu Vdechnutí prachu ze dřeva je zdraví nebezpečné! Při vyprazdňování vaků noste vždy ochrannou masku. Odpad z opracování dřeva likvidujte

ekologicky!

• Nebezpečí požáru Nikdy neodsávejte horké předměty nebo jiné části! Odsávání používejte výhradně pro odsávání

hoblin a dřevěného prachu. Kovové špony mohu způsobit jiskru a následný vznik požáru!

• Poškození sluchu v případě nepoužití ochrany sluchu.

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 27 ZI-ASA550E

Page 28

BEZPEČNOST

19 BEZPEČNOST

 Před a během provozu odsávání dbejte na všechny níže uvedené pokyny.  Dodržujte tyto bezpečnostní zásady.  Pravidelně kontrolujte síťový kabel a prodlužovací kabel a v případě zjištění poškození

nechte vyměnit odborníkem.

 Používejte pouze schválený a výrobcem označený prodlužovací kabel.  Před každou údržbou nebo seřízením zařízení odpojte odsávání ze sítě.  Pokud je nezbytné použít pro práci prodlužovací kabel, musí mít v závislosti na své délce

odpovídající průměr/průřez, minimálně však 1,5 mm².

 Neprovozujte zařízení ve vlhkém nebo deštivém prostředí.  Provozujte zařízení za dobrých světelných podmínek a v řádně odvětrávané místnosti.  Nepovolané osoby a zvláště pak děti, jakož i nevyškolený personál se musí zdržovat mimo

dosah zařízení!

 Udržujte pracoviště v čistotě!  Při použití zařízení není dovoleno nosit volné oblečení, mít rozpuštěné vlasy nebo nosit

volné řetízky a náramky.

 Noste vhodné ochranné pomůcky: sluchátka, masku proti vdechnutí nečistot při výměně

odpadního vaku atd.

 Neprovozujte zařízení v případě únavy nebo v případě, kdy je Vaše koncentrace ovlivněna

užitím omamných látek, léků nebo alkoholu.

 Dbejte nařízení k ochraně zdraví při práci a pokynů pro bezpečný provoz zařízení.  Zařízení musí být připojeno k ochranné kontaktní zásuvce 230V s pojistkou o min. hodnotě

10A.

 Zařízení používejte výhradně v rámci jeho výkonnostního potenciálu!  Zajistěte dostatečný pracovní prostor pro provoz zařízení.  Před každým použitím zkontrolujte bezvadný stav zařízení, části stroje a jejich případné

opotřebení. Poškozené části a opotřebované spotřební díly musí být okamžitě vyměněny!

20 MONTÁŽ (VYOBRAZENÍ 1-11)

Viz obrázky 1-11

 Obrázek 1:4xM8x40 šrouby, 4xM8 matice  Obrázek 2:4xM8x10 šrouby, 4xM8 matice

21 UVEDENÍ DO PROVOZU

 Vybalte zařízení a přesvědčte se, zda-li není poškozeno přepravou.  Zařízení musí být postaveno na rovnou plochu. Před uvedením do provozu musí být řádně

namontovány všechny bezpečnostní prvky a kryty zařízení.

 Před spuštěním zařízení se přesvědčte, že jsou vaky na hobliny a filtr dostatečně

upevněny!

 Před zapojením odsávače zkontrolujte, že údaje na štítku odpovídají údajům o síti.

22 PROVOZ

22.1 Zapnutí

 Zkontrolujte, zda-li je odsávací hadice (6) pevně uchycena na odsávači a odsávacím

adaptéru dřevoobráběcího stroje.

 Zkontrolujte, zda-li jsou vaky (7/8) řádně upevněny.  Odsávání zapněte stisknutím zeleného vypínače "I".  Nyní zapněte dřevoobráběcí stroj..

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 28 ZI-ASA550E

Page 29

ÚDRŽBA

Závada

Možná příčina

Náprava

Motor

nefunkční

(nebo nesprávná funkce motoru)

(Prodlužovací) kabel je vadný nebo příliš dlouhý

 Odpojte a zkontrolujte správnou funkci s

jiným zařízením. Min. průměr/průřez kabelu

musí být 1.5 mm² a maximální délka 10 m! Typ kabelu H07RN.

Chyba elektrického přívodu (napětí, frekvence).

 Zajistěte přívod elektrické energie podle

technické specifikace pro přívodní napětí.

Vada motoru

 Ostatní vlivy (přepětí / úder blesku atd.),

nebo přetížení. Zařízení dovezte ke kontrole k Vašemu prodejci.

Zařízení přesto

nemá výkon, který jsem očekával

Příliš velká očekávání

 Nutná sebereflexe, jaký výkon lze očekávat

od odsávače s výkonem 1.5 kW (S6).

22.2 Vypnutí

 Vypněte dřevoobráběcí stroj.  Odsávání vypněte stiskem červeného vypínače ,,0" nebo stiskem nouzového vypínače

(17).

22.3 Vak na hobliny

Vak na hobliny (7) pravidelně kontrolujte a v případě potřeby vyprázdněte!

 Pozor: Zařízení odpojte nejprve ze sítě!  Vytřepte horní vak filtru a nechte 5 minut stát.  Naplněný spodní vak na hobliny uchopte pevně jednou rukou.  Otevřete rychloupínaní (9).  Vyjměte spodní vak a obsah ekologicky zlikvidujte.  Prázdný vak opět nasaďte na držák a rychloupínákem (9) zajistěte.

23 ÚDRŽBA

 Pozor! Odpojte ze sítě.  Hobliny a nečistoty vždy odstraňte. Čištění provádějte jemným kartáčem nebo hadříkem.  Pro čištění plastů nepoužívejte agresivní čistící prostředky.

24 NÁHRADNÍ DÍLY

Adresu pro objednávky náhradních dílů najdete na začátku této dokumentace.

25 ODSTRAŇOVÁNÍ ZÁVAD

Opravy a údržba mohou být prováděny pouze osobami, které jsou technicky způsobilé a mají odpovídající kvalifikaci a zkušenosti.

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 29 ZI-ASA550E

Page 30

UVOD (SL)

ZIPPER MASCHINEN GmbH

Gewerbepark 8 A-4707 Schlüsslberg

Tel.: +43 7248 61116-700 Fax: +43 7248 61116–720

Mail: info@zipper- maschinen.at

GRADBENA TOČKA d.o.o.

Tupeliče 59 4205 Preddvor GSM: 030 375 939 WEB: www.gradbena-tocka.si E-MAil: servis@gradbena-

tocka.si

26 UVOD (SL)

Spoštovani kupec!

To navodilo za uporabo vsebuje informacije in pomembne napotke za uporabo in rokovanje z sesalna naprava ZI-ASA550E.

V nadaljnjem besedilu smo običajno trgovsko oznako naprave (glej začetno stran) v tem

navodilu nadomestili z oznako "stroj". Navodilo za uporabo je sestavni del stroja in se ga ne sme odstraniti. Navodilo za uporabo

shranite, da ga boste lahko kasneje ponovno prebrali. Če stroj izročite tretji osebi, priložite

zraven tudi to navodilo.

Prosimo vas, da upoštevate varnostna opozorila!

Pred uporabo natančno preberite to navodilo. Na ta način si boste olajšali strokovno rokovanje, odpravili nejasnosti in preprečili morebitne poškodbe.

Upoštevajte opozorila in varnostne napotke. Neupoštevanje opozoril lahko privede do resnih poškodb.

Zaradi nenehnega razvoja naših proizvodov lahko slike in vsebina nekoliko odstopajo od resničnega stanja izdelka. O morebitnih napakah nas

prosim obvestite. Pridržujemo si pravico do tehničnih sprememb.

Avtorske pravice

Ta dokument je avtorsko zaščiten. Pridržujemo si vse pravice, ki iz tega izhajajo. Ponatis,

prevod in jemanje slikovnega materiala ni dovoljeno in se sodno preganja. Kraj sodne pristojnosti je deželno sodišče v Linzu ali pristojno sodišče za 4707 Schlüsslberg.

Pred začetkom uporabe:

 PREVERITE EVENTUELNE POŠKODBE STROJA PRI TRANSPORTU. MOREBITNE TRANSPORTNE

POŠKODBE ZABELEŽITE NA TOVORNEM LISTU. POŠKODOVANO BLAGO PREVZEMITE "S PRIDRŽKOM".

KO BLAGO RAZPRAKIRATE, PREVERITE:

o OBSTOJ SKRITIH TRANSPORTNIH POŠKODB

Prosimo Vas, da o tovrstnih poškodbah takoj obvestite Vašega trgovca in zraven priložite račun. Kasnejših reklamacij transportnih poškodb ne bomo upoštevali.

o ČE JE BILA POŠILJKA IZDOBAVLJENA V CELOTI

 PRED PRVO UPORABO PREBERITE NAVODILA ZA UPORABO!  STROJU MORAJO BITI OBVEZNO PRILOŽENA NAVODILA ZA UPORABO!

Naslov servisne službe

ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 30 ZI-ASA550E

Page 31

NAMENSKA UPORABA

27 NAMENSKA UPORABA

Sesalna naprava služi za vsesavanje žagovine in prahu, ki nastajata pri obdelavi lesa

in lesenih materialov. Opreme NE UPORABLJAJTE ZA VSESAVANJE LESENIH KOSOV! Leseni kosi lahko

uničijo ventilator naprave. Vsesavanje kovinskih ostružkov, kovinskega prahu, plastičnih in drugih umetnih

materialov, kot tudi kamenega prahu je prav tako prepovedano! Stroj se lahko uporablja samo v skladu s svojim predvidenim namenom!

Vsak drug način uporabe ne velja za namensko uporabo. Za škodo in poškodbe vseh vrst, ki so posledica nenamenske uporabe, jamči uporabnik in ne proizvajalec.

Sestavni del namenske uporabe je tudi upoštevanje varnostnih napotkov, navodil za montažo

in obratovalnih napotkov, ki so navedeni v navodilu za uporabo.

Osebe, ki upravljajo in vzdržujejo stroj, morajo biti seznanjene z navodilom za uporabo in poučene o možnih nevarnostih.

Zato se morajo natančno držati predpisov o preprečevanju nesreč pri delu. Upoštevati je potrebno tudi druge splošne predpise s področja medicine dela in z varnostno-tehničnega področja.

Spremembe na stroju popolnoma izključujejo jamstvo proizvajalca za stroj in za posledično nastalo škodo.

27.1 Namenska uporaba
