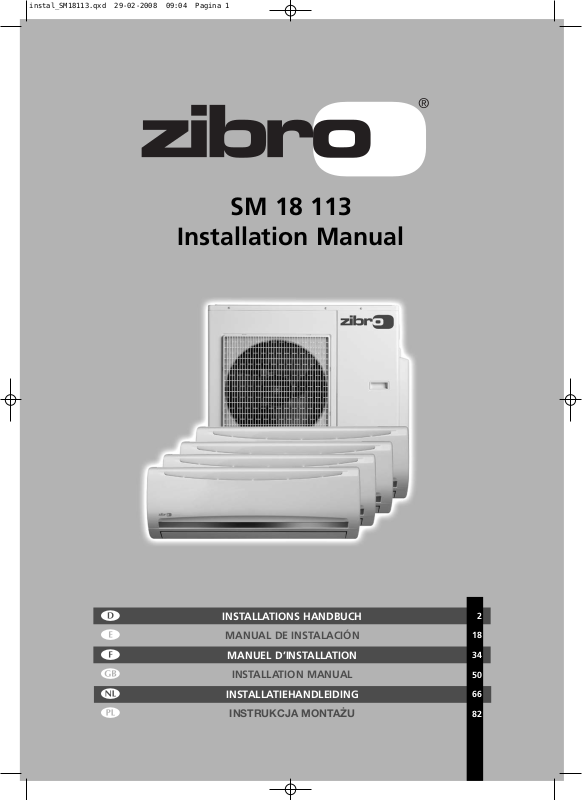

SM 18 113

Installation Manual

2

5

3

4

1

:

INSTALLATIONS HANDBUCH

MANUAL DE INST

MANUEL D’INSTALLATION

INSTALLATION MANUAL

INSTALLATIEHANDLEIDING

INSTRUKCJA MONTAŻU

ALACIÓN

2

18

34

50

66

82

WICHTIGER HINWEIS

Dieses Wartungshandbuch ist für die Verwendung durch Personen vorgesehen, die über ausreichend
Hintergrundwissen im Bereich Elektrik, Elektronik, Kältetechnik und Maschinen verfügen. Jeder Versuch,
das Gerät zu installieren oder zu reparieren, kann zu Personenschäden oder Beschädigungen des Geräts füh­ren. Der Hersteller oder Verkäufer ist für die Interpretation dieser Informationen nicht verantwortlich und
übernimmt auch keine Verantwortung in Verbindung mit der Verwendung dieser Informationen.

Die Informationen, technischen Daten und Parameter können aufgrund von technischen Veränderungen
oder Verbesserungen ohne Vorankündigung geändert werden. Die genauen technischen Daten sind auf
dem Typenschild aufgeführt.

• Bitte lesen Sie vor der Installation des Geräts dieses Installationshandbuch vollständig durch.

• Wenn das Netzkabel beschädigt ist, darf ein Austausch nur von autorisiertem Personal durchgeführt
werden.

• Die Installationsarbeiten dürfen nur von autorisiertem Personal gemäß den nationalen Normen für
Verdrahtung durchgeführt werden.

• Tragen Sie immer die richtige persönliche Schutzausrüstung wie Schutzbrille, Mundschutz, Gehörschutz,

Handschuhe usw

• Die Abbildungen in dieser Anleitung dienen lediglich zur Erläuterung und Verdeutlichung. Die
Abbildungen können von dem Klimagerät, das Sie gekauft haben, abweichen.

.

BESTELLUNG VON ERSATZTEILEN:

Damit Ihre Bestellung zügig und korrekt bearbeitet werden kann, benötigen wir folgende Informationen:

1. Modellnummer (für Innen- oder Außenbereich)

2. Teilenummer in der Explosionsansicht

3. Name des Teils

4. Bestellmenge

2

2

INHALT

SICHERHEITSMASSNAHMEN 4

INSTALLATION VON GERÄTEN FÜR DEN INNEN-

UND AUSSENBEREICH 5

ELEKTRISCHER ANSCHLUSS 12

LUFTSPÜLUNG 15

TESTBETRIEB 16

WARNUNG!

G

Installieren oder entfernen Sie das Gerät nicht selbst bzw. schließen Sie es
nicht selbst erneut an.

• Eine falsche Installation kann zu einem Wasseraustritt, Stromschlag,

Kühlmittelaustritt oder zu einem Brand führen. Bitte wenden Sie sich

für die Installationsarbeiten an einen autorisierten Händler oder
einen spezialisierten Kühltechniker

Installation verursacht werden, sind nicht durch die Gewährleistung
abgedeckt.
Das Gerät muss an einem leicht zugänglichen Bereich installiert werden.

•
Alle Zusatzkosten für die Anmietung von Spezialgeräten, die für die
Wartung des Geräts benötigt werden, müssen vom Kunden getragen
werden.

. Störungen, die durch eine falsche

2

3

SICHERHEITSMASSNAHMEN

Folgende Punkte sollten aus Sicherheitsgründen immer eingehalten wer

• Lesen Sie die folgende WARNUNG vor der Installation der Klimaanlage.
Befolgen Sie die hier aufgeführten Vorsichtsmaßnahmen, da sie wichtige Punkte in Bezug auf Ihre

•
Sicherheit enthalten.

• Heben Sie diese Anweisungen nach dem Lesen zusammen mit dem Benutzerhandbuch an einem siche­ren Ort auf, um später darin Informationen nachschlagen zu können.

Die Klimaanlage enthält ein Kühlmittel und kann als Druckgerät klassifiziert werden. Setzen Sie sich daher
für die Installation und Wartung immer mit einem entsprechenden Spezialisten in Verbindung. Die
Klimaanlage sollte jährlich durch einen autorisierten Klimatechniker überprüft und gewartet werden.

WARNUNG

G

Installieren Sie das Gerät nicht selbst.

• Eine falsche Installation kann zu Brandverletzungen, Stromschlag, Herunterfallen des Geräts
oder zu einem W
erworben haben bzw. an einen spezialisierten Installateur.

Installieren Sie das Gerät an einer Stelle, die das Gewicht tragen kann.

• Wird das Gerät an einer Stelle installiert, die über keine ausreichende Tragkraft verfügt, kann
das Gerät herunterfallen und V

asseraustritt führen. Wenden Sie sich an den Händler, bei dem Sie das Gerät

erletzungen verursachen.

den:

Verwenden Sie die angegebenen Kabel für den Anschluss der Innen- und Außengeräte und
bringen Sie die Kabel fest an den Verbindungen der Klemmenplatte an, damit Belastungen der
Kabel nicht auf die Verbindungsabschnitte übertragen werden.

• Falsche Anschlüsse und Befestigungen können zu einem Brand führen.

Verwenden Sie die mitgelieferten oder angegebenen Teile für die Installation.

• Bei Verwendung von beschädigten Bauteilen kann es zu Brandverletzungen, Stromschlag,
Herunterfallen des Geräts usw

Führen Sie die Installation sicher aus und befolgen Sie dazu die Installationsanweisungen.

• Eine falsche Installation kann zu Personenschäden, Stromschlag, Herunterfallen des Geräts
oder zu einem W

Nehmen Sie die elektrischen Anschlüsse gemäß dem Installationshandbuch vor und achten Sie
darauf, einen einzelnen Stromkr

• Wenn die Kapazität des Stromkreises ungenügend ist oder die elektrischen Anschlüsse nicht
vollständig sind, kann es zu einem Brand oder Stromschlag kommen.

Achten Sie darauf, dass während der Installation oder danach das Kühlmittelgas nicht austritt.

• Ein Austreten des Kühlmittels ist umweltschädlich und kann zur globalen Erwär
beitragen.

Bringen Sie die Elektrofachabdeckung sicher am Gerät für den Innenbereich und die
Wartungsabdeckung sicher am Außengerät an.

• W

enn die Elektrofachabdeckung am Gerät für den Innenbereich und die Wartungsabdeckung
des Außengeräts nicht fest angebracht sind, kann es aufgrund von Staub, Wasser usw. zu
einem Brand oder Stromschlag kommen.

asseraustritt führen.

. kommen.

eis zu verwenden.

mung

2

4

VORSICHTSMASSNAHMEN

G

Installieren Sie das Gerät nicht an Orten, an denen brennbare Gase entweichen.

enn Gas austritt und sich um das Gerät ansammelt, kann es zu einer Explosion kommen.

• W

Führen Sie die Entlüftungs- bzw. Rohrarbeiten gemäß den Installationsanweisungen durch.

• Wenn die Entlüftungs- bzw. Rohrarbeiten falsch ausgeführt werden, kann Wasser aus dem
Gerät austreten und Gegenstände im Haushalt nass machen und beschädigen.

INSTALLATION VON GERÄTEN FÜR DEN INNEN- UND AUSSENBEREICH

Die normale Kühlleistung des Außengeräts SM 18113 beträgt 8 kW. Dies wird bei einer Außenluft­Umgebungstemperatur (Trockenkugel / Feuchtkugel) von 35 °C / 24 °C geprüft. Die tatsächliche
Ausgangshöchstleistung hängt von der Außenluft-Umgebungstemperatur und von der Anschlussmethode ab und
kann vom Nennwert abweichen. Dieses Gerät wurde im Hinblick auf die Wünsche der Benutzer speziell so ausge­legt, dass es auch funktioniert, wenn die erforderliche Gesamtleistung der Innengeräte den Nennwert übersteigt.
Wenn die Gesamtleistung der Innengeräte den Nennwert des Außengeräts übersteigt, kann die
Ausgangsleistung jedes einzelnen Innengeräts schwächer sein.

Lesen Sie die nachfolgende Beschreibung und befolgen Sie diese schrittweise

Mehr als 15 cm.

Mehr als 12 cm.

Mindestens 2,3 m.

Mehr als 12 cm.

Gerät für den Innenbereich

• Setzen Sie das Gerät für den Innenbereich keiner Wärme oder Dampf aus.

• Wählen Sie einen Platz aus, an dem vor dem Gerät bzw. dahinter oder daneben keine Gegenstände vor­handen sind.

• Vergewissern Sie sich, dass Kondensationswasser einfach nach unten hin abfließen kann.

• Installieren Sie das Gerät nicht in der Nähe eines Durchgangs.

• Achten Sie darauf, dass links und rechts neben dem Gerät ein Abstand von mindestens 12 cm vorhanden ist.

• Verwenden Sie ein Metallsuchgerät, um Nägel in den Wänden aufzuspüren und um somit eine unnöti­ge Beschädigung der Wand zu vermeiden.

• Der Rohrverlauf muss mindestens 3 Meter betragen, um Vibrationen und übermäßigen Lärm zu minimieren.

• Das Gerät für den Innenbereich sollte an der Wand in einer Höhe von mindestens 2,3 Meter vom Boden
entfernt angebracht werden.

• Das Gerät für den Innenbereich sollte mindestens 15 cm von der Decke entfernt angebracht werden.

• Alle Veränderungen der Rohrlänge erfordern (eventuell) eine Anpassung der Kühlmittelbefüllung.

LINKS

Mehr als 30 cm.

HINTEN

Mehr als 45 cm.

VORNE

Mehr als 200 cm.

RECHTS

Mehr als 60 cm.

2

5

Gerät für den Außenbereich

• Vergewissern Sie sich, dass die Wärmestrahlung des Verdampfers nicht behindert ist, wenn über dem
Gerät für den Außenbereich eine Markise gebaut ist, um direkte Sonneneinstrahlung oder Regenwasser
auf dem Gerät zu vermeiden.

• Achten Sie darauf, dass hinter dem Gerät ein Abstand von mindestens 45 cm und links daneben ein
Abstand von mindestens 30 cm vorhanden ist. Achten Sie darauf, dass der Abstand vor dem Gerät min­destens 200 cm und daneben an der Anschlussseite (rechte Seite) mindestens 60 cm beträgt.

• Stellen Sie keine Pflanzen oder Tiere in Käfigen bzw. andere Gegenstände in den Weg des Lufteinlasses
oder Luftauslasses.

• Berücksichtigen Sie das Gewicht der Klimaanlage und wählen Sie einen Ort, an dem Lärm und
Vibrationen gleichgültig sind.

• Wählen Sie einen Aufstellort, an dem die Abluft und das Betriebsgeräusch der Klimaanlage keine
Nachbarn stört.

• Beachten Sie, dass der Betrieb des Außengeräts mit Betriebsgeräuschen verbunden ist, die eventuell
gegen örtliche Richtlinien verstoßen. Es liegt in der Verantwortung des Benutzers, dies zu überprüfen
und sicherzustellen, dass die Anlage gemäß den örtlichen Bestimmungen betrieben wird.

• Richten Sie das Gerät mit einer Wasserwaage aus.

ALLGEMEINES

• Achten Sie darauf, dass die Stützstruktur und die Befestigungsmethode für den Aufstellungsort des
Geräts angemessen sind.

• Beachten Sie die örtlichen Bestimmungen hinsichtlich der Befestigung und der Installation von Klimaanlagen.

• Wenn das Außengerät auf Dachkonstruktionen oder an Außenwänden installiert wird, können über­mäßiger Lärm und Vibrationen auftreten. Die Installation kann eventuell als eine nicht betriebsfähige
Anlage eingestuft werden.

• Bringen Sie die Klimaanlage in einer Position an, die leicht erreichbar ist.

IM LIEFERUMFANG ENTHALTENE BAUTEILE

• für die Kombination von 1 x SM 18113, 3x SM 1826, 1x SM1835

HINWEIS!

Mit Ausnahme der mitgelieferten Teile müssen alle anderen Teile, die für die Installation benötigt

G

werden, separat vom Käufer der Klimaanlage erworben werden.

Nummer Name des Zubehörs Menge

1 Installationsplatte 4
2
3 Ausdehnungsrohr, Kunststoff 1

4

5 Fernsteuerung 4
6 Montageschraube ST2 • 9x10 8
7 Halterung für Fernsteuerung 4
8 Dichtring 1
9 Verbindungsstück für das Entleeren 1

Blechschraube AST 3,9 x 25 32

Verbindende
Rohrvorrichtung

Seite mit
Flüssigkeit

Seite mit
Gas

Ø 6.35

Ø 9.53 (< 3.5 kW-Modell)

Ø 12.7 (≥ 3.5 kW-Modell)

Nicht enthalten

2

6

Mindestens

12 cm.

Mindestens

12 cm.

Mindestens 15 cm.

Mindestens 12 cm.

G

Luftfilter

Fernsteuerung

Luftfilter

Fernsteuerung

Luftfilter

Luftfilter

Fernsteuerung

LINKS Min-

destens 30 cm.

VORNE Mindestens

200 cm.

Bilden Sie mit

dem Anschluss-

kabel eine Schleife.

Luftfilter

Fernsteuerung

Luftauslass

60 cm.

Nach oben

mindestens

HINTEN

Mindestens

4,5 cm.

RECHTS

Mindestens 60 cm.

VORSICHT

• Achten Sie darauf, dass links und rechts neben dem Gerät für den Innenbereich ein Abstand
von mehr als 12 cm vorhanden ist.
Das Gerät für den Innenbereich sollte mindestens 15 cm von der Decke entfernt angebracht
werden.

• Verwenden Sie ein Metallsuchgerät, um Nägel in den Wänden aufzuspüren und um somit eine
unnötige Beschädigung der Wand zu vermeiden.
Der Rohrverlauf muss mindestens 3 Meter betragen, um Vibrationen und übermäßigen Lärm zu
minimieren.

• Das Gerät für den Innenbereich sollte an der Wand in einer Höhe von mindestens 2,3 Meter
vom Boden entfernt angebracht werden.

• In mindestens zwei der Bereiche A, B und C sollten keine Gegenstände vorhanden sein.

ACHTUNG

• Diese Abbildung dient nur der Erklärung und zur Verdeutlichung. Die Abbildungen

G

unterscheiden sich eventuell von der Klimaanlage, die Sie erworben haben.

• Kupferleitungen müssen voneinander isoliert werden.

INSTALLATION DES GERÄTS FÜR DEN INNENBEREICH

Korrekte Ausrichtung
der Installationsplatte

Abb. 4

2

7

1. Anbringen der Installationsplatte

1. Befestigen Sie die Installationsplatte a horizontal an Konstruktionselementen der Wand und achten
Sie darauf, dass um die Installationsplatte ein Abstand vorhanden ist.

2. Bohren Sie bei Ziegelwänden, Betonwänden usw. acht h Löcher mit einem Durchmesser von 5 mm in

and. Setzen Sie die Klemmbefestigungen b für die geeigneten Schrauben c ein.

die W
Befestigen Sie die Installationsplatte a mithilfe von acht h Schrauben des Typs A c an der Wand.

3.

HINWEIS

G

Befestigen Sie die Installationsplatte und bohren Sie entsprechend der Wandstruktur und den
Befestigungspunkten auf der Installationsplatte Löcher in die Wand. (Die Abmessungen sind in
mm angegeben, es sei denn, es sind andere Angaben gemacht.)

Umriss des Geräts für den

Mehr als 12 cm von der

Wand

Durchmesser der
Kühlmittelrohröffnung
65, links hinten

Mehr als 12 cm von der

Wand

Durchmesser der
Kühlmittelrohröffnung
65, links hinten

Innenbereich

Ø

Umriss des Geräts für den

Innenbereich

Ø

innen

Mindestens 150 mm
Abstand zur Decke

< 3,5 kW

≥ 3,5 kW

Wand

Mindestens 150 mm
Abstand zur Decke

Installationsplatte

Installationsplatte

außen

Mehr als 12 cm

von der Wand

Durchmesser der
Kühlmittelrohröffnung
65, rechts hinten

Mehr als 12 cm

von der Wand

Durchmesser der
Kühlmittelrohröffnung
65, rechts hinten

Ø

Ø

Abb. 5

≥5°

5 - 7 mm

pro 100 mm

Abb. 6

2. Bohren Sie ein Loch in die Wand.

1. Bestimmen Sie anhand der Zeichnung in Abbildung 6 die Lochpositionen und bohren Sie ein a Loch 65
mm tief in die Wand, wobei das gebohrte Loch leicht zur Außenseite hin schräg verläuft. Dadurch wird
verhindert, dass Wasser in den Innenbereich gelangt.

2. Verwenden Sie immer ein Kabelschutzrohr, wenn Sie in ein Metallgitter, eine Metallplatte usw. bohren.

2

8

3. Installation des Verbindungsrohrs und des Ablaufs

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

1. Verlegen Sie den Ablauf immer nach unten. Installieren Sie den Ablauf nicht wie in der folgenden
Abbildung gezeigt.

Blockieren Sie den Wasserfluss nicht

durch eine Steigung im Schlauch.

2. Isolieren Sie das Anschlussteil des Ablaufschlauchs beim Anschluss mit einem Abschirmrohr und lassen
Sie den Ablaufschlauch nicht durchhängen.

Legen Sie das Ende des

Ablaufschlauchs nicht in Wasser.

Verbindungsrohr

Schließen Sie zunächst das Innengerät an, dann das Außengerät und biegen und verlegen Sie das Rohr
vorsichtig.

1. Entfernen Sie für das Verlegen der Rohre links und rechts die Rohrabdeckung von den Seitenflächen.
Die Rohrabdeckung muss aufbewahrt werden, da sie bei einem Umstellen der Klimaanlage wieder ver­wendet werden muss.

2. Installieren Sie die Rohre wie gezeigt hinten links und hinten rechts. Biegen Sie das zu verlegende
Verbindungsrohr in einer Höhe von 43 mm oder weniger von der Wand entfernt.

ACHTUNG

G

Gehen Sie beim Biegen des Rohrs sehr vorsichtig vor. Achten Sie darauf, dass die Rohre stets
gebogen aber nicht geknickt sind. Falls ein Rohr geknickt wurde: Versuchen Sie nicht, ein
geknicktes Rohr zu installieren, da dies ein potenzielles Kühlmittelleck sein kann.

3. Befestigen Sie das Ende des Verbindungsrohrs. (Schlagen Sie unter „Verbindung” unter ANSCHLUSS
DES KÜHLMITTELROHRS nach)

Umriss des Geräts für den

Rohrabdeckung
(rechts)

Rechtes Rohr

Rohrhalterung

Rohr hinten rechts

Abb. 7

Oberer Haken

Unterer Haken

Polstermaterial

Rohrabdeckung

(links)

Linkes Rohr

Rohr hinten links

Innenbereich

Verbindungsrohr

Abb. 8

Abb. 9

2

9

4. Installation des Geräts für den Innenbereich

1. Führen Sie die Rohre durch das Loch in der Wand.

2. Bringen Sie die obere Klammer auf der Rückseite des Geräts für den Innenbereich auf dem oberen Haken der
Installationsplatte an und bewegen Sie das Gerät seitwärts, um zu überprüfen, ob es sicher eingehängt ist.

3. Das Rohr kann leicht verlegt werden, indem das Gerät für den Innenbereich mit einem Polstermaterial zwi­schen dem Gerät und der Wand angehoben wird. Nehmen Sie es wieder heraus, wenn das Rohr verlegt
wurde.

4. Drücken Sie den unteren Teil des Geräts an der Wand nach oben. Bewegen Sie dann das Gerät für den
Innenbereich seitwärts und auf- und abwärts, um zu überprüfen, ob es sicher eingehängt ist.

Gerät für den Innenbereich

Auffangbereich

Rohrbereich

Verbindungsrohr

Wickelband

Abb. 10

Ablaufschlauch

Verbindungsk
abel

5. Position der Rohre und der Umwicklung

Gruppieren Sie die Rohre, das Verbindungskabel und den Ablaufschlauch mit Klebeband wie in Abbildung
10 gezeigt.

ACHTUNG

Das kondensierte Wasser von der Rückseite des Geräts für den Innenbereich sammelt sich im

G
G

Auffangbereich und wird von dort hinausgeleitet. Legen Sie nichts anderes in diesen
Auffangbereich.

VORSICHT

• Schließen Sie zuerst das Gerät für den Innenbereich und danach das Gerät für den Außenbereich
an.

• Achten Sie darauf, dass die Rohre von der Rückseite des Geräts für den Innenbereich nichts
ablassen.

• Lassen Sie den Ablaufschlauch nicht durchhängen.

• Isolieren Sie beide Hilfsrohre gegen Wärme.

• Achten Sie darauf, dass sich der Ablaufschlauch an der tiefsten Stelle der Gruppierung befindet.
Wird er oberhalb positioniert, kann die Ablasswanne im Inneren des Geräts überlaufen.

• Kreuzen oder verdrillen Sie niemals das Stromkabel mit anderen Kabeln.

• Verlegen Sie den Ablaufschlauch mit einem Gefälle über die gesamte Länge des Ablasses, damit
kondensiertes Wasser ablaufen kann.

2

10

INSTALLATION DES GERÄTS FÜR DEN AUSSENBEREICH

Sicherheitsmaßnahmen für die Installation des Geräts für den Außenbereich

• Installieren Sie das Gerät für den Außenbereich auf einem starren Untergrund, um übermäßige
Betriebsgeräusche und Vibrationen zu verhindern.

• Bestimmen Sie den Bereich für die Luftauslassöffnungen, an dem die abgegebene Luft nicht blockiert
wird.

• Falls der Ort der Installation starken Winden ausgesetzt ist (z. B. ein Küstengebiet), vergewissern Sie
sich, dass der Ventilator korrekt funktioniert, indem Sie das Gerät der Länge nach flach an der Wand
befestigen oder Staub- oder Abschirmplatten verwenden.

• Installieren Sie das Gerät insbesondere in windigen Bereichen so, dass Zugluft verhindert wird.

• Achten Sie darauf, dass keine Gegenstände den Luftstrom behindern.

ACHTUNG

Bei einer hängenden Installation müssen alle Installationsbefestigungen die technischen

G

Voraussetzungen erfüllen. Die Installationswand muss stark genug sein. Anderenfalls müssen
Schritte unternommen werden, diese zu verstärken. Die Verbindung zwischen Klammer und
Wand sowie zwischen der Klammer und der Klimaanlage muss fest, stabil und zuverlässig sein.
Versuchen Sie nicht, das Gerät zu installieren, falls Zweifel bestehen, sondern lassen Sie die
Tragkraft der Befestigung von einem Fachmann berechnen und fertigen.

Innengeräte, die zusammen benutzt werden
können

Länge eines Innengeräts max. 15 m.

Höhenunterschied zwischen Innen- und
Außengeräten

Höhenunterschied zwischen Innengeräten max. 10 m.

Start-/Stoppfrequenz des Kompressors

Spannung der Stromquelle

Starker Wind

Zahl der angeschlossenen Geräte 1-4

Gesamtleistung aller Innengeräte in kW 8,0 kW (nom.)

Wenn Innengerät über Außengerät max. 10 m.

Wenn Innengerät unter Außengerät max. 10 m.

1 Taktzeit ≥ 6 Min.

Stoppzeit ≥ 3 Min.

Spannungsschwankung max. 10%

Spannungsabfall während des Starts max. 15%

Intervall-Ungleichgewicht max. 3%

Abb. 11

Anbringen des Geräts für den Außenbereich

Befestigen Sie das Gerät für den Außenbereich mit Schrauben, Federringen und Muttern mit einem Durchmesser
von 10 mm oder 8 mm horizontal fest auf einem Betonuntergrund oder einem starren Untergrund.

2

11

A

B

Lufteinlass

A (mm) B (mm)

Luft-

einlass

590 333

Luftauslass

Abb. 12

Installation des Verbindungsstücks für das Entleeren

(siehe Abb. 13)

Passen Sie die Dichtung in das Ablasskniestück ein und setzen Sie das Verbindungsstück für das Entleeren in
das Loch auf der Unterseite des Geräts für den Außenbereich ein und drehen Sie beides um 90°, um sie sicher
festzudrehen. V
Lieferumfang enthalten). Damit kann Kondenswasser, das während des Heizmodus der Klimaanlage erzeugt
wird, abgelassen werden.

erbinden Sie das Verbindungsstück für das Entleeren mit dem Ablaufschlauch (nicht im

Verbindungss

Dichtring

tück für das

Entleeren

Öffnung an der Unterseite des

Geräts für den Außenbereich

Dichtring

Abb. 13

Ablaufrohr

ANSCHLUSS DES KÜHLMITTELROHRS

ACHTUNG

• Ein zu hohes Drehmoment kann die Mutter abhängig von den Installationsbedingungen

G

• Wählen Sie das korrekte Anziehmoment aus (in Tabelle 1 aufgeführt), um zu verhindern, dass die

Durchmesser

Tabelle 1: Anziehdrehmoment

beschädigen.

• Alle Arbeiten mit dem Kühlmittel und dem Kühlmittelrohr müssen den örtlichen
Bestimmungen, Normen und Vorschriften entsprechen und sollten nur von qualifizierten und
versierten Fachmännern ausgeführt werden.

Rohre, die Verbindungsstücke und die Muttern beschädigt werden.

Äußerer

Ø 6.35

Ø 9.53

Ø 12.7

Anziehdreh-

moment (Ncm)

1570

(160kgf.cm)

2940

(300kgf.cm)

3500

(400kgf.cm).

Zusätzliches

Anziehdrehmoment (Ncm)

1960

(200kgf.cm)

3430

(350kgf.cm)

4410

(450kgf.cm)

ELEKTRISCHER ANSCHLUSS

Sicherheitsmaßnahmen in Bezug auf erste elektronische Installationen.

1. Installieren Sie in unsicheren Situationen (elektrisch, mechanisch und/oder das Kühlmittel betreffend
usw.) die Klimaanlage nicht.

2

12

2. Die zugeführte Spannung sollte im Bereich von 95 bis ca. 105 % der Nennspannung in einer Tabelle mit

10mm

4

0

m

m

der Nennspannung liegen.

3. Im Stromkreis sollten ein Kriechstromschutz und ein Hauptschalter mit einer 1,5-fachen Leistung des
Maximalstroms des Geräts installiert sein.

4. Achten Sie darauf, dass die Klimaanlage gut geerdet ist.

5. Schließen Sie die elektrischen Leitungen gemäß dem Stromlaufplan an, der sich auf dem Schild des
Geräts für den Außenbereich befindet.

6. Die gesamte Verdrahtung muss den örtlichen und nationalen Normen und Vorschriften entsprechen
und sollte nur von qualifizierten und versierten Fachmännern vorgenommen werden.

7. Ein individueller Abzweigstromkreis und eine einzelne Steckdose, die nur für diese Klimaanlage ver­wendet wird, müssen vorhanden sein. Informationen zu empfohlenen Leitergrößen und Sicherungen
finden Sie in der folgenden Tabelle:

Daten für anschluss-

kabel

2

G

G

Stromversorgung

230V~50Hz 30A ≥ 2,5 mm

HINWEIS!

Die Anschlussspannung sollte mit der Nennspannung der Klimaanlage übereinstimmen.

WICHTIG

Das Gerät muss immer über eine geerdete Steckdose angeschlossen werden. Sie sollten das Gerät
auf keinen Fall anschließen wenn der Stromanschluss nicht geerdet ist. Der Stecker sollte immer
leicht zugänglich sein wenn das Gerät angeschlossen ist. Lesen Sie diese Bedienungsanleitung
bitte sorgfältig durch und befolgen Sie die Anweisungen.

Eingangsnennspannung

(Schalter/Sicherung)

Schließen Sie das Kabel am Gerät für den Innenbereich an.

1. Entfernen Sie die Abdeckung und die Schraube und nehmen Sie die Abdeckung ab.

2. Schließen Sie die Kabel gemäß ihrer Markierungen an den Anschlüssen an.

3. Umwickeln Sie die Kabel, die nicht mit den Anschlüssen verbunden sind, mit Isolierband, damit sie keine
elektrischen Bauteile berühren können.

4. Befestigen Sie die Klemme des Netzkabels.

G

Fensterabdeckung

Abdeckung

ACHTUNG

Vergewissern Sie sich immer, dass die elektrischen Anschlusskabel vom Gerät für den Innenbereich
an das Gerät für den Außenbereich korrekt angeschlossen sind. Wenn beispielsweise ein grünes
Kabel an die Klemme mit Code L am Gerät für den Innenbereich angeschlossen ist, sollte das
andere Ende des gleichen grünen Kabels mit der Klemme Code L am Gerät für den Außenbereich
eingeschlossen sein.

2

13

Schließen Sie das Kabel am Gerät für den Außenbereich an

40mm

10mm

(siehe Abb. 21)

1. Entfernen Sie die elektrischen Bauteile vom Gerät für den Außenbereich.
Schließen Sie die Verbindungskabel an die Anschlüsse auf dem Anschlussblock der Geräte für den

2.
Innen- und Außenbereich an, die über die entsprechenden Nummern verfügen.

3. Bilden Sie eine Schlaufe der Verbindungskabel der Geräte für den Innen- und Außenbereich wie in der
Zeichnung gezeigt, um das Eindringen von Wasser zu verhindern.

4. Isolieren Sie nicht verwendete Leitungen (Leiter) mit PVC-Isolierband. Vergewissern Sie sich, dass sie
keine elektrischen oder metallischen Bauteile berühren.

Klemmenleiste des

Außengeräts

Abdeckung

G

2

Schraube

Abb. 21

Bekabelung

Anschlusskabel von

Innengerät und

Außengerät

Innengerät A Innengerät B Innengerät C Innengerät D

Erdung

Erdung

Anschlusskabel von

Innengerät und

Außengerät

Anschlusskabel von

Innengerät und

Außengerät

Anschlusskabel von

Innengerät und

Außengerät

VORSICHT

Bereiten Sie die Verdrahtung wie folgt vor, wenn obige Bedingungen erfüllt sind:

• Für die Klimaanlage muss immer ein separater Stromkreis verwendet werden. Befolgen Sie das
Verdrahtungsschema auf der Innenseite der Regelungsabdeckung.

• Die Schrauben, welche die Verdrahtung im Elektrokasten halten, können sich aufgrund von
Vibrationen lösen, die durch den Transport verursacht werden. Überprüfen Sie diese und
vergewissern Sie sich, dass sie alle fest angezogen sind. (Falls sie lose sind, können die
Leitungen durchbrennen.)

• Überprüfen Sie die technischen Daten der Stromquelle.

• Überprüfen Sie, ob die zugeführte elektrische Leistung ausreichend ist.

• Achten Sie darauf, dass die Startspannung bei mindestens 90 % der auf dem Namensschild
angegebenen Nennspannung beibehalten wird.

• Überprüfen Sie, ob die Kabelstärke den Angaben zur Stromquelle entspricht.

• Installieren Sie immer einen Fehlerstromschutzschalter.

• Folgende Situationen können durch einen Spannungsabfall ausgelöst werden: Vibrationen
eines Magnetschalters, die den Unterbrecherkontakt beschädigen, die Sicherung auslösen, die
normale Funktion der Überlastung stören.

• Möglichkeiten zum Trennen von einer Stromquelle sollten fest verdrahtet sein und sollten eine
durch einen Luftspalt hergestellte Kontakttrennung mit mindestens 3 mm Abstand bei jedem
aktiven (Phasen-) Leiter haben.

• Berühren Sie den Kondensator nicht, auch nicht, wenn Sie den Strom getrennt haben. Es liegt
nämlich auch dann noch Strom am Kondensator an, also Vorsicht: es besteht die Gefahr eines
elektrischen Schlags! Aus Sicherheitsgründen sollten Sie nach dem Abschalten des Stroms
mindestens 5 Minuten warten, bevor Sie mit Reparaturen beginnen.

• Der Strom wird vom Außengerät her zugeführt. Die Innengeräte werden über ein Signalkabel
an das Außengerät angeschlossen (Signalkabel nicht im Lieferumfang enthalten). Bitte
überzeugen Sie sich davon, dass die Signalkabel oder Stromkabel zuverlässig und richtig
angeschlossen werden. Anderenfalls ist der einwandfreie Betrieb des Klimageräts nicht
gewährleistet.

• Falsche Kabelanschlüsse können zu Störungen an Elektroteilen führen. Die feste Verkabelung
sollte den landesüblichen Verkabelungsvorschriften gemäß in allen aktiven Stromleitern über
ein Trenngerät mit Trennstrecke verfügen.

14

LUFTSPÜLUNG

ACHTUNG

• Ein zu hohes Drehmoment kann die Mutter abhängig von den Installationsbedingungen

G

Luft und Feuchtigkeit, die z. B. nach der Installation im Kühlsystem verbleiben, können zu unerwünschten
Effekten oder Beschädigungen führen, wie nachfolgend beschrieben:

• Der Druck im System steigt.

• Die Betriebsspannung steigt.

• Kühl- oder Wärmeleistung fällt ab.

• Feuchtigkeit im Kühlmittelkreislauf kann gefrieren und die Kapillarleitungen verstopfen.

• Wasser kann zu Korrosion von Bauteilen im Kühlsystem führen.

• Beschädigungen des Verdichters.
Daher muss die Rohrverbindung zwischen dem Gerät für den Innen- und Außenbereich immer getestet und
mithilfe einer Vakuumpumpe entleert werden, um nicht kondensierbare Gase und Feuchtigkeit aus dem
System zu entfernen.

beschädigen.

• Alle Arbeiten mit dem Kühlmittel und dem Kühlmittelrohr müssen den örtlichen
Bestimmungen, Normen und Vorschriften entsprechen und sollten nur von qualifizierten und
versierten Fachmännern ausgeführt werden.

ROHRLÄNGE UND KÜHLMITTELMENGE

Länge des

Verbindungsrohrs

Weniger als 5 m

5~15m

• Entleeren Sie das System mithilfe einer Vakuumpumpe, wenn Sie das Gerät an einen anderen Ort trans­portieren.

• Achten Sie darauf, dass das hinzugegebene Kühlmittel flüssig ist.

• Verwenden Sie nur auf der Beschriftung angegebenes Kühlmittel.

• Rohrlänge je Innengerät maximal 15 m. Jede Biegung entspricht 1,2 m Rohrlänge.

Methode der Entleerung

Vakuumpumpe

verwenden

Vakuumpumpe

verwenden.

Zusatzmenge über Nennmenge auf der

Beschriftung oder aufzufüllendes Kühlmittel

------------------------

(Rohrlänge-5) x 15g

ELEKTRISCHE SICHERHEIT UND GASLECKPRÜFUNG

Es empfiehlt sich, vor der Aufnahme des Betriebs elektrische Sicherheits- bzw. Gasleckkontrollen durchzuführen.

• Prüfung der elektrischen Sicherheit
Führen Sie die Prüfung der elektrischen Sicherheit durch, nachdem die Installation abgeschlossen ist.

1. Isolationswiderstand

Der Isolationswiderstand muss mehr als 2 Mqbetragen.

2. Erdung

Nach den Erdungsarbeiten messen Sie den Erdungswiderstand durch Sichtprüfung und durch ein
Erdungswiderstand-Testgerät. V
beträgt.

ergewissern Sie sich, dass der Erdungswiderstand weniger als 4

q

2

15

3. Prüfung der elektrischen Streuung (während des Testbetriebs)

Test running

DBC

A

Verwenden Sie eine Elektronensonde und ein Vielfachmessgerät während des Testbetriebs nach
der Installation, um die elektrische Streuung zu überprüfen. Schalten Sie das Gerät sofort aus,
wenn eine Streuung auftritt. Überprüfen Sie das Gerät und finden Sie eine Lösung, bis das Gerät
wieder korrekt funktioniert.

• Gasleckprüfung

1. Methode mit Seifenwasser

2. Spezieller Lecksucher

TESTBETRIEB

Führen Sie einen Testbetrieb durch, nachdem Sie die Prüfung der elektrischen Streuung und die
Gasleckprüfung abgeschlossen haben.
Die Dauer des Testbetriebs sollte länger als 30 Minuten sein.

1. Öffnen Sie die Abdeckung und heben Sie diese auf einen Winkel an, bis sie fest bleibt. Heben Sie die
Abdeckung nicht weiter an, wenn sie bei einem hörbaren Klicken stoppt.

2. Drücken Sie die manuelle Regeltaste zweimal, bis die Betriebsanzeige leuchtet. Das Gerät wird im
erzwungenen Kühlmodus betrieben.

3. Überprüfen Sie, ob während des Testbetriebs alle Funktionen korrekt sind. Überprüfen Sie insbesonde­re, ob der Ablauf im Gerät für den Innenbereich gut funktioniert.

4. Drücken Sie die manuelle Taste erneut, nachdem der Testbetrieb abgeschlossen ist. Die Betriebsanzeige
erlischt, das Gerät stoppt und kann nun verwendet werden.

Manuelle

Regeltaste

AUTO/

COOL

2

16

2

17

AVISO IMPORTANTE:

Este manual de servicio técnico está dirigido a personas con suficientes conocimientos de electricidad, elec­trónica, refrigeración y mecánica. Cualquier intento de instalar o reparar el aparato puede provocar lesio­nes y daños materiales. Ni el fabricante ni el vendedor se hacen responsables de la interpretación de esta
información ni asumen ninguna responsabilidad en relación con su utilización.

La información, las especificaciones y los parámetros pueden sufrir alteraciones debidas a modificaciones o
mejoras técnicas sin previo aviso. Las especificaciones exactas aparecen en la etiqueta de características.

• Le rogamos que lea este manual de instalación por completo antes de instalar el aparato.

• Si el cable de alimentación está dañado, deberá ser sustituido únicamente por personal autorizado.

• La instalación deberá realizarse de acuerdo con la normativa nacional en materia de cableado y exclu­sivamente por personal autorizado.

• Use siempre el equipo de protección adecuado como por ejemplo gafas de seguridad, mascarilla contra

el polvo, protectores de oído, guantes, etc.
Las figuras expuestas en este manual solamente son a título informativo e ilustrativo. Las figuras

•
mostradas pueden ser diferentes del aire acondicionado que usted ha adquirido.

• Las figuras expuestas en este manual solamente son a título informativo e ilustrativo. Las figuras
mostradas pueden ser diferentes del aire acondicionado que usted ha adquirido.

SOLICITUD DE PIEZAS DE REPUESTO:

Para que podamos responder a su solicitud con rapidez, proporciónenos la siguiente información:

1. Número de modelo con módulo interior o exterior

2. Número en la vista de despiece

3. Número de pieza

4. Cantidad que desea solicitar

5

18

ÍNDICE

PRECAUCIONES DE SEGURIDAD 20

INSTALACIÓN DE LOS MÓDULOS INTERIOR Y EXTERIOR 21

CONEXIONES ELÉCTRICAS 28

PURGA DE AIRE 30

PRUEBAS DE FUNCIONAMIENTO 32

¡AVISO!

No instale, desinstale ni reinstale el aparato por sí mismo.

G

• Una instalación incorrecta puede motivar fugas de agua, descargas

eléctricas, pérdidas de refrigerante o incendios. Le rogamos que se

ponga en contacto con un distribuidor autorizado o un técnico
instalador de aire acondicionado para r

en cuenta que la garantía no se hará cargo de problemas motivados por
una instalación inadecuada.
El aparato debe instalarse en un lugar de fácil acceso. El cliente correrá

•
con los gastos adicionales de alquilar equipamiento especial si fuera
necesario para realizar el servicio técnico del aparato.

ealizar la instalación. Tenga

5

19

PRECAUCIONES DE SEGURIDAD

Deberán observarse siempre las siguientes precauciones de seguridad:

• Lea las siguientes ADVERTENCIAS antes de instalar el acondicionador de aire.
Siga las precauciones que se ofrecen aquí, ya que incluyen aspectos importantes relacionados con su

•
seguridad.

• Después de leer estas instrucciones, guárdelas junto con el manual del usuario en un lugar donde estén
a mano para futuras consultas.

El acondicionador de aire contiene refrigerante y puede ser clasificado como aparato presurizado. Por lo
tanto, póngase siempre en contacto con un especialista para realizar la instalación y el mantenimiento del
aparato. Se recomienda que un técnico autorizado revise y mantenga el aparato una vez al año.

ADVERTENCIA

G

No instale usted mismo el aparato.

• Una instalación incorrecta puede ocasionar daños debidos a incendios, descargas eléctricas,
caídas de la unidad o fugas de agua. Póngase en contacto con el distribuidor al que adquirió el
equipo o con un técnico instalador especializado.

Instale el aparato con seguridad en un lugar que pueda resistir su peso.

• Si se instala el aparato en un lugar que no sea suficientemente resistente, podría caer y causar
daños.

Utilice los cables eléctricos indicados para conectar los módulos interior y exterior con seguridad
y fíjelos firmemente a las secciones de conexión de la placa de terminales de forma que cualquier
tensión de los cables no r

• Una conexión y fijación incorrectas podrían ocasionar incendios.

Asegúrese de utilizar las piezas suministradas o especificadas para la instalación.

• El uso de piezas defectuosas puede provocar daños debidos a incendios, descargas eléctricas,
caída del aparato, etc.

Realice la instalación con seguridad consultando las instrucciones de instalación.

• Una instalación incorrecta puede ocasionar lesiones debidas a incendios, descargas eléctricas,
caídas de la unidad o fugas de agua.

Realice las conexiones eléctricas de acuerdo con el manual de instalación y utilice un circuito
independiente.

• Si el circuito eléctrico no tiene suficiente capacidad o la conexión está incompleta, pueden
producirse incendios o descargas eléctricas.

ecaiga sobre las piezas.

Compruebe que no existan fugas de gas refrigerante durante la instalación o después de
completarla.

• Las fugas de refrigerante son perjudiciales para el medio ambiente y pueden agravar el
calentamiento global.

Fije con firmeza la cubierta de componentes eléctricos al módulo interior y el panel de servicio al
módulo exterior

• Si la cubierta de componentes eléctricos del módulo interior o el panel de servicio del módulo
exterior no están bien sujetos, pueden producirse incendios o descargas eléctricas provocadas
por la entrada de suciedad, agua, etc.

.

5

20

PRECAUCIONES

G

No instale el aparato en un lugar donde existan escapes de gas inflamable.

• Si existe un escape de gas y éste se acumula en la zona próxima al aparato, puede originarse
una explosión.

Instale los conductos y el desagüe de acuerdo con las instrucciones de instalación.

• Si los conductos o el desagüe presentan algún defecto, pueden producirse fugas de agua y
causar daños en el mobiliario de su hogar

.

INSTALACIÓN DE LOS MÓDULOS INTERIOR Y EXTERIOR

La capacidad nominal de refrigeración de la unidad exterior SM 18113 es de 8 kW, ensayada a una tempe­ratura ambiental de bulbo seco de 35° C y de bulbo húmedo de 24° C. La capacidad máxima de refrigeraci­ón puede ser diferente al valor nominal, puesto que depende de la temperatura que tiene el ambiente exte­rior y del método de conexión utilizado. Para satisfacer las demandas del usuario, esta unidad ha sido con­cebida especialmente para que funcione incluso en caso de que la capacidad total de las unidades interiores
sobrepase el valor nominal. Si la capacidad total de las unidades interiores sobrepasa el valor nominal de la
unidad exterior, puede que la capacidad de salida real de cada unidad interior sea inferior.

Lea por completo las instrucciones antes de seguirlas paso a paso.

Más de 15 cm.

Más de 12 cm.

2,3 m o más

Más de 12 cm.

Módulo interior

• No exponga el módulo interior al calor ni al vapor.

• Elija un lugar libre de obstáculos tanto delante como alrededor del aparato.

• Asegúrese de que el desagüe de condensación pueda tenderse de forma apropiada sin dejar de dirigirse
en todo momento hacia abajo.

• No instale el aparato cerca de una puerta.

• Asegúrese de que el aparato disponga de espacio libre a ambos lados de más de 12 cm.

• Utilice un detector de metales para evitar daños innecesarios a la pared.

• Se requiere que el conducto tenga una longitud mínima de 3 metros para evitar vibraciones y ruido exce­sivo.

• El módulo interior debe instalarse en la pared a una altura mínima de 2,3 metros del suelo.

• El módulo interior debe instalarse a una distancia mínima de 15 cm del techo.

• Cualquier modificación en la longitud del conducto puede hacer preciso ajustar la carga de refrigerante.

IZQUIERDA

Más de 30 cm.

DELANTE

Más de 200 cm.

DETRÁS

Más de 45 cm.

DERECHA

Más de 60 cm.

5

21

Módulo exterior

• Si se construye un toldo sobre el módulo exterior para protegerlo de la luz solar directa o de la lluvia,
compruebe que no obstaculice la radiación térmica del condensador.

• Asegúrese de que el espacio libre en la parte trasera del módulo sea de 45 cm como mínomo y en el
lateral izquierdo sea de 30 cm como mínimo. El espacio libre delante del aparato debe ser de 200 cm
como mínimo, y en el lateral de conexión (lateral derecho), un mínimo de 60 cm.

• No ponga animales, plantas ni otros obstáculos en el camino del flujo de entrada o salida de aire.

• Tenga en cuenta el peso del aparato y elija un lugar en el que ni el ruido ni las vibraciones causen pro­blemas.

• Elija un lugar en el que el aire caliente y el ruido del aparato no molesten a los vecinos.

• Tenga en cuenta que el módulo exterior produce ruido mientras funciona, lo que podría contravenir la
normativa vigente. Es responsabilidad del usuario comprobar y cerciorarse de que el equipo cumple por
completo la legislación vigente.

• Asegúrese de nivelar el aparato.

GENERALIDADES

• Compruebe que la estructura de soporte y el método de anclaje sean adecuados para la ubicación del
aparato.

• Consulte la normativa vigente sobre el montaje y la instalación de equipos de aire acondicionado.

• Si el módulo exterior se instala en el tejado o en paredes externas, puede producir ruidos y vibraciones
excesivas, y ser clasificado como instalación no apta para su mantenimiento.

• Coloque siempre el aparato en un lugar de fácil acceso.

ELEMENTOS INCLUIDOS CON EL APARATO

Para la combinación de 1 x SM 18113, 3x SM 1826, 1x SM1835.

Número Nombre del accesorio Cantidad

1 Placa de instalación 4
2
3 Tubo de expansión de plástico 1

4

5 Mando a distancia 4
6 Tornillo de montaje ST2 • 9x10 8
7 Soporte del mando a distancia 4
8 Junta 1
9 Unión de desagüe 1

25 tornillos autoenroscables AST 3,9 32

De líquido Ø 6.35

Conductos de
conexión

De gas

Ø 9.53 (< 3.5 kW modelos)

Ø 12.7 (≥ 3.5 kW modelos)

No incluido

G

5

22

NOTA!

Excepto las piezas suministradas indicadas, las demás piezas necesarias para la instalación deben
ser adquiridas por separado por el comprador del aparato.

12 cm o más

12 cm o más

15 cm o más

12 cm o más

G

Filtro de aire

Mando a distancia

Filtro de aire

Mando a distancia

Filtro de aire

Mando a distancia

IZQUIERDA

30 cm o más

DELANTE

200 cm o más

Haga un bucle

con el cable
de conexión

Filtro de aire

Mando a distancia

Salida de aire

cm

ENCIMA 60

60 cm o más

PRECAUCIÓN

• Asegúrese de que el aparato disponga de un espacio libre a ambos lados de más de 12 cm.
El módulo interior debe instalarse a una distancia mínima de 15 cm del techo.

• Utilice un detector de metales para evitar daños innecesarios a la pared.
Se requiere que el conducto tenga una longitud mínima de 3 metros para evitar vibraciones y
ruido excesivo.

• El módulo interior debe instalarse en la pared a una altura mínima de 2,3 metros del suelo.

• Al menos dos de las direcciones A, B y C deben estar libres de obstáculos.

DETRÁS

4,5 cm o más

DERECHA

ATENCIÓN

• Esta ilustración se ofrece únicamente a título explicativo y orientativo. Las ilustraciones pueden

G

ser diferentes del aparato de aire acondicionado que ha adquirido.

• Los tramos de cobre deben aislarse por separado unos de otros.

INSTALACIÓN DEL MÓDULO INTERIOR

Orientación correcta de la

placa de instalación

Fig. 4

5

23

1. Coloque la placa de instalación

133

40

40

270

27

6

70

750

45

250

70

------------------------

293

920

50

50

40

285

90

------------------------

1. Coloque la placa de instalación a en horizontal sobre componentes que formen parte de la estructura
de la pared con espacio suficiente alrededor.

2. Si la pared es de ladrillo, hormigón o materiales similares, practique ocho h orificios de 5 mm de diá­metro con un taladro. Introduzca los ganchos de anclaje b apropiados para los tornillos de montaje c.
Fije la placa de instalación a a la pared mediante ocho h tornillos de tipo A c.

3.

NOTA

G

Coloque la placa de instalación y practique los orificios en la pared conjugando la estructura de la
pared con los puntos de montaje correspondientes de la placa de instalación. (Las dimensiones
están en milímetros a menos que se indique lo contrario.)

Perfil del módulo interior

Más de 12 cm

desde la pared

Orificio para el conduc­to de refrigerante de
Ø 65 en el lado posteri­or izquierdo

Perfil del módulo interior

150 mm como mínimo
hasta el techo

< 3,5 kW

150 mm como mínimo
hasta el techo

Placa de instalación

Más de 12 cm

desde la pared

Orificio para el conducto
de refrigerante de Ø 65 en
el lado posterior derecho

Placa de instalación

Más de 12 cm

desde la pared

Orificio para el conduc­to de refrigerante de
Ø 65 en el lado posteri­or izquierdo

Interior

≥ 3,5 kW

Pared

Exterior

Más de 12 cm

desde la pared

Orificio para el conducto
de refrigerante de Ø 65 en
el lado posterior derecho

Fig. 5

Fig. 6

≥5°

5 - 7 mm

por 100 mm

2. Practique un orificio en la pared

1. Determine la posición del orificio de acuerdo con el diagrama indicado en la fig. 6. Practique un a ori-
ficio de 65 mm en dirección ligeramente descendente hacia el exterior, con el fin de evitar que el agua
penetre en el interior.

2. Cuando practique orificios en rejillas o chapas metálicas y otros materiales similares, utilice siempre
prensaestopas.

5

24

3. Instalación de los conductos de conexión y desagüe

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

1. Dirija siempre el conducto de desagüe hacia abajo en todo momento. NO instale el conducto de des­agüe del siguiente modo:

Una elevación impedirá la circulación

2. Cuando conecte la prolongación del desagüe, aísle con revestimiento la zona de conexión de la pro­longación y no permita que el desagüe cuelgue flojo.

del agua.

No introduzca el extremo del con-

ducto de desagüe en el agua.

Conducto de conexión

1. Para instalar los conductos de los laterales izquierdo y derecho, retire la tapa correspondiente del panel
lateral. Debe conservarse la tapa del conducto, ya que puede utilizarse si se traslada el aparato a otro
lugar.

2. Para el montaje de los conductos de la parte posterior derecha e izquierda, realice la instalación como
se indica. Doble el conducto de conexión y tiéndalo a una distancia de 43 mm como máximo de la
pared.

ATENCIÓN

G

Tenga siempre mucho cuidado al doblar los conductos. Asegúrese de que los conductos se doblan
sin aplastarse. Si un conducto se aplasta, no intente instalarlo, ya que puede causar fugas de
refrigerante.

3. Conecte el extremo del conducto. (Consulte cómo apretar la conexión en el apartado CONEXIÓN DEL
CONDUCTO DE REFRIGERANTE)

Tapa del conducto

Soporte del conducto

Tapa del conducto
(derecha)

Conducto derecho

Conducto posterior derecho

Fig. 7

Gancho superior

Gancho inferior

Almohadilla

(izquierda)

Conducto izquierdo

Conducto posterior
izquierdo

Perfil del módulo interior

Conducto de conexión

Fig. 8

Fig. 9

5

25

4. Instalación del módulo interior

1. Pase el conducto a través del orificio de la pared.

2. Enganche la garra superior de la parte posterior del módulo interior en el gancho superior de la placa
de instalación; después, mueva el módulo interior de lado a lado para comprobar que esté bien sujeto.

3. La conexión de los conductos puede realizarse con facilidad levantando el módulo interior colocando
una almohadilla entre el módulo y la pared. Retírela después de finalizar las conexiones.

4. Empuje la parte inferior del módulo interior contra la pared. Después, muévalo de lado a lado, arriba
y abajo para comprobar que esté bien sujeto.

Módulo interior

Bandeja de des­agüe

Cable de conexión

Conducto de desagüe

Caja de conductos

Conducto de conexión

Revestimiento

Fig. 10

5. Conexiones y revestimiento

Envuelva los conductos, el cable de conexión y el desagüe con cinta, tal y como se muestra en la fig. 10.

ATENCIÓN

G
G

Debido a que el agua condensada en la parte posterior del módulo interior se recoge en la
bandeja de desagüe para su evacuación, no coloque nada más en la bandeja.

PRECAUCIÓN

• Conecte primero el módulo interior y, después, el exterior.

• No permita que los conductos sobresalgan de la parte posterior de la unidad interior.

• Tenga cuidado de que el conducto de desagüe no cuelgue flojo.

• Aísle contra el calor ambos conductos auxiliares.

• Asegúrese de que el desagüe se encuentre en la parte más baja. Si está en la parte más
elevada, la bandeja de desagüe podría desbordarse en el interior del aparato.

• No cruce ni retuerza el cable de corriente con ningún otro conducto.

• Tienda el conducto de desagüe siempre inclinado hacia abajo para evacuar eficazmente el
agua condensada.

INSTALACIÓN DEL MÓDULO EXTERIOR

Precauciones para la instalación del módulo exterior

• Instale el módulo exterior sobre una base rígida para evitar incrementar el nivel de ruido y vibraciones.

• Oriente la salida del aire hacia una dirección que esté libre de obstáculos.

• En caso de que el lugar de instalación esté expuesto a vientos fuertes, como en la costa, asegúrese de
que el ventilador funcione adecuadamente instalando la unidad longitudinalmente a lo largo de la
pared o utilizando un panel protector.

• Especialmente en zonas de mucho viento, instale el aparato de tal modo que no se enfrente al viento.

• Compruebe que no existan obstáculos que bloqueen el flujo del aire.

5

26

G

A

B

ATENCIÓN

Si necesita instalar el aparato suspendido, el soporte de instalación debe cumplir todos los
requisitos técnicos. La pared debe ser lo bastante resistente o, de lo contrario, será necesario
tomar medidas para reforzarla. El anclaje entre la pared y el soporte, y entre éste y el aparato
debe ser firme, estable y fiable. En caso de alguna duda, no intente instalar el aparato y solicite a
un técnico cualificado que calcule la resistencia necesaria.

Las unidades interiores pueden usarse en
combinación con

Longitud de 1 unidad interior max. 15 m.

Diferencia de altura entre unidades interiores
y exterior

Diferencia de altura entre unidades interiores max. 10 m.

Frecuencia de parada / arranque compresor

Tensión de alimentación

Viento fuerte

Número de unidades conectadas 1-4

Kw total de todas las unidades interiores 8,0 kW (nom.)

Si se coloca la unidad interior por encima de
la unidad exterior

Si se coloca la unidad interior por debajo de
la unidad exterior

1 ciclo de tiempo ≥ 6 min.

Tiempo de parada ≥ 3 min.

Fluctuación de tensión max. 10%

Caída de tensión durante el arranque max. 15%

Desequilibrio del intervalo max. 3%

max. 10 m.

max. 10 m.

Fig. 11

Instalación del módulo exterior

Fije firmemente el módulo exterior mediante tornillos, arandelas de bloqueo y tuercas de ø 10 u ø 8 mm de
forma horizontal a una base rígida o de hormigón.

Entrada de aire

A (mm) B (mm)

590 333

Instalación de la unión de desagüe

(ver fig. 13)

Coloque la junta en el orificio de desagüe y, a continuación, introduzca la unión en el orificio de la base del

Entrada

de aire

Salida de aire

Fig. 12

5

27

módulo exterior; después, gírela 90º para sujetarla con seguridad. Conecte la unión del desagüe mediante

A

B

una prolongación (no incluida). De este modo, se evacuará el agua condensada que se produce en el modo
de calefacción del aparato de aire acondicionado.

Unión de

desagüe

Junta

Orificio de la base

del módulo exterior

Junta

Conducto de desagüe

Fig. 13

CONEXIÓN DEL CONDUCTO DE REFRIGERANTE

• Elija el par de apriete correcto (indicado en la tabla 1) para evitar dañar los conductos, las piezas de con­exión y las tuercas.

ATENCIÓN

G

• En función de las condiciones de instalación, un par de apriete excesivo puede romper la
tuerca.

• Las conducciones y los trabajos con el refrigerante deben cumplir la legislación, las normas y los
reglamentos vigentes, y solamente deben ser realizados por técnicos cualificados.

Diámetro

externo

Ø 6.35

Ø 9.53

Ø 12.7

Tabla 1: Par de apriete

Par de apriete

(N.cm)

1570

(160kgf.cm)

2940

(300kgf.cm)

3500

(400kgf.cm).

Par de apriete adicional

(N.cm)

1960

(200kgf.cm)

3430

(350kgf.cm)

4410

(450kgf.cm)

CONEXIONES ELÉCTRICAS

Normativa de seguridad eléctrica para la instalación inicial

1. En caso de situación no segura (eléctrica, mecánica y/o del refrigerante), no instale el aparato de aire
acondicionado.

2. La tensión de alimentación debe encontrarse entre el 95 y el 105 % de la tensión nominal indicada en
la tabla de especificaciones.

3. Debe instalarse en el circuito eléctrico un protector contra fugas de corriente y un interruptor general
con 1,5 veces la capacidad máxima del aparato.

4. Cerciórese de que el aparato esté bien conectado a tierra.

5. Realice las conexiones de acuerdo con el esquema de conexión eléctrica adherido al panel del módulo exterior.

6. Todas las conexiones deben cumplir con la normativa y los reglamentos locales y nacionales en materia
eléctrica, y deben ser realizadas por un electricista cualificado.

7. Debe utilizarse un circuito independiente y un enchufe exclusivo para el equipo de aire acondicionado.
Consulte la tabla siguiente para obtener información sobre tamaños de cable y especificaciones de fusibles:

5

28

10mm

4

0

m

m

L N S

L N S

Alimentación

eléctrica

Corriente nominal de

entrada (interruptor /

fusible)

Especificaciones con-

exión hilos unidad

230V~50Hz 30A ≥2,5 mm

NOTA!

La tensión de alimentación debe coincidir con la tensión nominal del aparato de aire

G

G

acondicionado.

IMPORTANTE

El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente
eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el mismo.
Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya
obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.

2

Conexión del cable al módulo interior

1. Retire el panel y el tornillo, y luego la tapa de la ventana.

2. Conecte los cables a los terminales en función de sus marcas.

3. Envuelva los cables no conectados a terminales con cinta aislante de forma que no puedan tocar nin­gún componente eléctrico.

4. Fije la abrazadera de sujeción del cable

Panel

Tapa de ventana

ATENCIÓN

Asegúrese siempre de que los cables de conexión entre los módulos interior y exterior estén

G

correctamente conectados; por ejemplo, cuando un hilo verde esté conectado con la abrazadera
marcada "L" del módulo interior, el otro extremo del mismo hilo tiene que conectarse con la
abrazadera marcada "L" del módulo exterior.

Conexión del cable al módulo exterior

(ver fig. 21)

1. Retire la tapa de componentes eléctricos del módulo interior

2. Conecte los cables a los terminales identificados con los números correspondientes en la placa de ter­minales de los módulos interior y exterior.

3. Para evitar la entrada de agua, haga un bucle con el cable de conexión, tal y como se ilustra en el dia­grama de instalación de los módulos interior y exterior.

4. Aísle los cables no utilizados (conductores) con cinta de PVC. Asegúrese de que no estén en contacto
con ningún componente eléctrico ni metálico.

.

5

29

G

10mm

4

0

m

m

L N S

L N S

40mm

10mm

Bloque de terminales de la

unidad exterior

Tapa

Conexión

Tornillo

Fig. 21

Cableado

Cable de conexión

de la unidad interior

y exterior

Unidad interior A Unidad interior B Unidad interior C Unidad interior D

a tierra

Conexión a tierra

Cable de conexión

de la unidad interior

y exterior

Cable de conexión

de la unidad interior

y exterior

de la unidad interior

Cable de conexión

y exterior

PRECAUCIÓN

Después de confirmar los elementos anteriores, prepare el cableado del modo siguiente:

• Utilice siempre un circuito de corriente independiente para el equipo de aire acondicionado. En
el diagrama de conexión, que se encuentra en el interior de la tapa, encontrará instrucciones
para realizar la conexión.

• Los tornillos que sujetan los cables en la placa de conexiones eléctricas pueden soltarse debido
a las vibraciones a las que está sometida la unidad durante su transporte. Compruébelos y
asegúrese de que todos estén bien apretados. (Si están sueltos, los cables podrían quemarse.)

• Compruebe las especificaciones relativas a la alimentación eléctrica.

• Confirme que la capacidad de la corriente suministrada sea suficiente.

• Verifique que la tensión de arranque se mantenga en más del 90 % de la tensión nominal
indicada en la placa de características.

• Compruebe que el grosor del cable sea el que se indica en las especificaciones de la corriente de
alimentación.

• Instale siempre un circuito a tierra de protección contra fugas.

• Una caída de tensión puede causar los siguientes problemas: vibración de un interruptor
magnético, que dañará el punto de contacto, rotura del fusible y alteración del funcionamiento
normal de sobrecarga.

• El cableado fijo debe incluir medios para la desconexión de la corriente de alimentación y tener
un entrehierro de separación de al menos 3 mm en cada conductor (de fase) activo.

• No toque el condensador aunque haya desconectado la alimentación eléctrica ya que aún tiene
corriente y puede provocar un choque eléctrico. Por lo tanto, para evitar lesiones, después de
haber desenchufado el aparato esperar 5 minutos para efectuar reparaciones.

• La unidad exterior suministra la alimentación eléctrica. Las unidades interiores están
conectadas con un cable de señal a la unidad exterior (cable de señal no incluido). Compruebe
que los cables de señal o los cables de alimentación eléctrica están conectados correctamente.
De lo contrario, el aire acondicionado no funcionará adecuadamente.

• Las conexiones incorrectas de cables puede provocar el malfuncionamiento de algunas piezas
eléctricas. El cableado fijo debe estar provisto de un dispositivo para la desconexión de la
corriente de alimentación con un entrehierro de separación en cada conductor (de fase) activo,
instalados de acuerdo con la norma nacional en materia de cableado.

PURGA DE AIRE

ATENCIÓN

• En función de las condiciones de instalación, un par de apriete excesivo puede romper la

G

5

tuerca.

• Las conducciones y los trabajos con el refrigerante deben cumplir la legislación, las normas y los
reglamentos vigentes, y solamente deben ser realizados por técnicos cualificados.

30

El aire y la humedad que quedan en el interior del circuito de refrigerante, por ejemplo, después de la insta­lación, pueden causar efectos no deseables o daños como los que se indican a continuación:

• Elevación de la presión del sistema.

• Incremento de la corriente de funcionamiento.

• Disminución de la eficacia de refrigeración o calefacción.

• La humedad puede congelarse en el interior del circuito de refrigerante y bloquear los conductos capilares.

• El agua puede provocar la corrosión de las piezas del sistema de refrigeración.

• Daños del compresor.
Por lo tanto, el módulo interior y los conductos entre los módulos exterior e interior deben comprobarse
siempre en busca de fugas y vaciarse con la ayuda de una bomba de vacío para eliminar cualquier humedad
y gas no condensable del sistema.

LONGITUD DEL CONDUCTO Y CANTIDAD DE REFRIGERANTE

Longitud del conducto de

conexión

Menos de 5 m

De 5 a 15 m

• Cuando traslade el aparato a otro lugar, realice la extracción mediante una bomba de vacío.

• Asegúrese de que el refrigerante añadido al equipo de aire acondicionado se encuentre en forma líqui­da en cualquier caso.

• Utilice solamente el tipo de refrigerante que se indica en la etiqueta de especificaciones.

• Longitud máxima de la tubería por unidad interior es de 15 metros. Cada curva equivale a 1,2 metros
de tubería.

Método de purga de aire

Utilice una bomba

de vacío.

Utilice una bomba

de vacío.

Cantidad de refrigerante adicional a la indicada

en la etiqueta que hay que cargar

------------------------

(Longitud del conducto -5) x 15g

COMPROBACIÓN DE SEGURIDAD ELÉCTRICA Y FUGAS DE GAS

Recomendamos compruebe la seguridad eléctrica y de fugas de gas antes de poner el aparato en funciona­miento.

• Comprobación de seguridad eléctrica
Realice la comprobación de seguridad eléctrica después de realizar la instalación::

1. Resistencia aislada

La resistencia aislada debe ser superior a 2 Mq.
Conexión a tierra

2.

Después de completar la conexión a tierra, mida la resistencia a tierra mediante una inspección
visual y con un medidor de resistencia. Compruebe que la resistencia sea inferior a 4q.
Comprobación de fugas eléctricas (realizar durante la prueba de funcionamiento)

3.

Durante la prueba de funcionamiento posterior a la instalación, utilice una sonda amperimétrica y
un polímetro para realizar la comprobación de fugas eléctricas. Desconecte inmediatamente la uni­dad en caso de fugas. Realice esta comprobación y busque la solución antes de utilizar el aparato.

• Comprobación de fugas de gas

1. Método del jabón líquido

2. Detector especial de fugas

5

31

PRUEBAS DE FUNCIONAMIENTO

Test running

DBC

A

Realice las pruebas de funcionamiento después de completar las comprobaciones de seguridad eléctrica y
de fugas de gas.
Las pruebas de funcionamiento deben durar más de 30 minutos.

1. Abra el panel y levántelo hasta un ángulo en el que se mantenga fijo. No levante el panel más allá de
que se detenga produciendo un chasquido.

2. Pulse dos veces el botón de control manual hasta que se encienda el piloto de funcionamiento; el apa­rato comenzará a funcionar en modo de refrigeración forzada.

3. Compruebe el correcto funcionamiento de todas las funciones. Verifique especialmente que el desagüe
del módulo interior funcione adecuadamente.

4. Pulse de nuevo el botón de control manual después de realizar la prueba de funcionamiento. El piloto
de funcionamiento se apaga y el aparato se detiene. El equipo quedará entonces listo para su uso.

Botón de con-

trol manual

AUTO/

COOL

5

32

5

33

NOTICE IMPORTANTE:

Ce manuel d’entretien s’adresse à toute personne qui bénéficie de connaissances approfondies et d’une
expérience solide en électricité, électronique, mécanique et techniques du froid. Tenter d’installer ou de
réparer soi-même l’appareil est dangereux et peut entraîner des blessures ou endommager le matériel. Le
fabricant ou le vendeur de cet équipement ne peut être tenu responsable de l’interprétation ou de l’utili­sation que fait l’utilisateur des informations contenues dans le présent manuel.

Les informations, spécifications et paramètres présentés dans ce document sont sujets à modification sans
préavis à la suite d’aménagements ou d’améliorations techniques. Les spécifications précises de l’équipe­ment sont indiquées sur la plaque du constructeur.

• Nous invitons l’utilisateur à lire ce manuel d’installation du début à la fin avant d’installer le produit.

• Si le câble d’alimentation est endommagé, seul un personnel agréé sera autorisé à le remplacer.

• Les travaux d’installation seront réalisés conformément aux normes de câblage nationales par un per­sonnel agréé exclusivement.

• Portez toujours les équipements de protection individuelle appropriés tels que lunettes de sécurité,

masque filtrant, casque anti bruit, gants etc.
Les images de ce manuel ne sont pas contractuelles, elles ont uniquement une fonction d’illustration.

•
Votre climatiseur peut être différent de celui des illustrations.

COMMANDE DE PIECES DE RECHANGE : PROCEDUREN:

Afin de nous permettre de compléter votre commande rapidement et correctement, veuillez nous fournir
les informations suivantes :

1. Nº de modèle en précisant s’il s’agit d’une unité intérieure ou extérieure

2. Nº sur la vue éclatée

3. Nom de la pièce

4. Quantité souhaitée

3

34

TABLE DES MATIERES

CONSIGNES DE SECURITE 36

INSTALLATION DES UNITES INTERIEURE ET EXTERIEURE 37

INSTALLATION ELECTRIQUE 44

PURGE D’AIR 46

TEST DE FONCTIONNEMENT 48

AVERTISSEMENT!

Ne pas installer, ôter et/ou réinstaller l’unité soi-même.

G

• Une installation incorrecte de l’équipement peut entraîner des fuites d’eau
ou de fluide frigorigène, des décharges électriques, voire provoquer un
incendie. Faire appel à un concessionnaire agréé ou à un ingénieur
spécialisé en climatisation pour installer l’équipement. À noter que
toute défaillance résultant d’une installation incorrecte n’est pas couverte
par la garantie.
L’unité doit être installée dans un endroit facile d’accès. Tous les frais

•
occasionnés par la location de matériels supplémentaires aux fins de
l’entretien de l’équipement sont à la charge du client.

3

35

CONSIGNES DE SECURITE

Les consignes de sécurité suivantes seront observées en toutes circonstances :

• Lire attentivement l’AVERTISSEMENT ci-dessous avant d’installer le climatiseur.
Respecter les mises en garde énoncées dans ce manuel. Elles contiennent d’importantes informations

•
de sécurité.

• Après avoir lu ces instructions, veiller à les conserver avec le manuel utilisateur dans un endroit où il
sera facile de les retrouver pour une consultation ultérieure.

Le climatiseur contient un fluide frigorigène et peut être classé parmi les équipements sous pression. Aussi
faut-il faire appel à un spécialiste pour son installation et sa maintenance. Nous préconisons une inspection
et un entretien annuels par un ingénieur agréé spécialisé en climatisation.

AVERTISSEMENT

G

Ne pas installer cet équipement soi-même.

• Une installation incorrecte de cette unité est dangereuse. Elle peut provoquer un incendie, des
décharges électriques, une chute de l’appareil ou une fuite d’eau. Consulter le vendeur de
l’unité ou un installateur agréé.

Installer l’unité dans un lieu sécurisé qui supportera le poids de l’équipement.

• Une unité installée dans un endroit ne pouvant supporter cette contrainte peut tomber et
blesser quelqu’un.

Utiliser les câbles électriques spécifiés pour connecter les unités intérieure et extérieure en toute
sécurité. Brancher les câbles aux bor
contrainte des câbles ne s’exerce pas sur eux.

• Une connexion et une fixation incorrectes des câbles électriques peuvent provoquer un
incendie.

Veiller à installer l’unité avec les pièces livrées ou spécifiées.

• L’utilisation de pièces défectueuses est dangereuse. Elle peut entraîner un incendie, des chocs
électriques, une chute de l’unité, etc.

Installer l’unité en toute sécurité en se référant aux instructions d’installation.

• Une installation incorrecte de cette unité est dangereuse. Elle peut entraîner un incendie, des
décharges électriques, une chute de l’appareil ou une fuite d’eau.

Procéder à l’installation électrique de l’unité en respectant les consignes contenues dans le
manuel d’installation. V

• Un circuit électrique d’une puissance insuffisante ou incomplet peut provoquer un incendie ou
des chocs électriques.

eiller à utiliser un circuit électrique exclusivement réservé au climatiseur.

niers du tableau électrique de manière solide de sorte que la

Vérifier l’absence de fuite de frigorigène pendant ou après l’installation de l’unité.

• Une fuite de frigorigène a des conséquences négatives sur l’environnement et pourrait
participer au réchauf

Fixer solidement le capot du tableau électrique à l’unité intérieure et le panneau de service à
l’unité extérieure.

• Si le capot du tableau électrique n’est pas bien fixé à l’unité intérieure et/ou que le panneau de
service n’est pas bien attaché à l’unité extérieure, la poussière, l’eau ou d’autres inter
peuvent provoquer un incendie ou des chocs électriques.

fement global.

3

36

férences

MISES EN GARDE

G

Ne pas installer l’unité à proximité de fuites de gaz inflammables.

• Le gaz qui s’échappe risque de s’accumuler autour de l’unité et de provoquer une explosion.

Installer les éléments de drainage et de pompage conformément aux instructions d’installation.

• Toute erreur d’installation des éléments de drainage et de pompage peut provoquer des fuites
d’eau de l’unité et endommager les équipements ménagers.

INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE

La capacité de refroidissement normale de l’unité extérieure SM 18113 est de 8 kW, d’après des tests effec­tués à température ambiante extérieure sèche / humide de 35 ºC / 24 ºC. La capacité réelle maximale de sor­tie dépend de la température ambiante et de la méthode de connexion, et elle peut différer de la valeur
nominale. Pour satisfaire aux exigences de l’utilisateur, cette unité a été spécialement conçue de façon à
pouvoir fonctionner même si la capacité totale sollicitée des unités intérieures excède la valeur nominale.
Si la capacité totale des unités intérieures excède la valeur nominale de l’unité extérieure, la capacité de sor­tie réelle de chaque unité intérieure peut être atténuée.

Lire cette section du début à la fin puis suivre les instructions étape par étape.

Plus de 15 cm.

Plus de 12 cm.

2,3 m ou plus

Plus de 12 cm.

Unité intérieure

• Ne pas exposer l’unité intérieure à la chaleur ou à la vapeur.

• Installer l’unité dans un endroit dégagé tant à l’avant qu’à l’arrière et sur les côtés.

• S’assurer que la condensation est constamment drainée vers le bas.

• Ne pas installer l’unité à proximité d’une porte.

• S’assurer que le dégagement à gauche et à droite de l’unité est de plus de 12 cm.

• Utiliser un localisateur de montants pour éviter d’endommager le mur inutilement.

• Un déploiement de 3 mètres de tuyau minimum doit être prévu afin de réduire le plus possible les vibra­tions et les bruits.

• L’unité intérieure doit être installée sur le mur intérieur à une hauteur de 2,3 mètres du sol ou plus.

• L’unité intérieure doit être installée à une distance minimum de 15 cm du plafond.

• Toute variation de la longueur du tuyau exigera éventuellement un ajustement de la charge du fluide
frigorigène.

GAUCHE

Plus de 30 cm.

ARRIÈRE

Plus de 45 cm.

AVANT

Plus de 200 cm.

DROITE

Plus de 60 cm.

3

37

Unité extérieure

• Si l’on protège l’unité extérieure des rayons solaires ou de la pluie à l’aide d’un auvent, s’assurer que la
chaleur du condenseur peut s’échapper librement.

• Prévoir un dégagement supérieur à 45 cm à l’arrière et à 30 cm du côté gauche de l’unité, à 200 cm à
l’avant et à 60 cm côté connexion (côté droit).

• Ne pas placer d’animaux ni de plantes devant l’arrivée ou la sortie d’air, ni obstruer le passage d’aucu­ne autre manière.

• Installer le climatiseur à un endroit apte à supporter son poids où ni le bruit ni les vibrations ne seront
à l’origine de problèmes.

• Choisir un endroit où l’air chaud et le bruit émanant du climatiseur ne constitueront aucune nuisance
pour le voisinage.

• Noter que l’unité extérieure émet un son en fonctionnant, ce qui peut interférer avec la législation loca­le. Il incombe à l’utilisateur de vérifier et de s’assurer que l’équipement est parfaitement conforme à la
législation locale.

• S’assurer que l’unité est installée de niveau.

GÉNÉRALITÉS

• S’assurer que la structure du support et la méthode d’ancrage du climatiseur sont adaptées à l’empla­cement choisi.

• Consulter la législation locale en matière de montage et d’installation d’équipements de climatisation.

• L’installation de l’unité extérieure sur une toiture ou un mur extérieur peut être à l’origine de bruit ou
de vibrations excessifs et résulter sur le classement de l’équipement comme installation non utilisable.

• Veiller à toujours installer le climatiseur à un endroit accessible.

ACCESSOIRES LIVRES AVEC L’UNITE

Pour combinaison de 1 x SM 18113, 3x SM 1826, 1x SM1835

Numéro Nom Quantité

1 Support de montage 4
2
3 Tube d’expansion en plastique 1

4

5 Télécommande 4
6 Vis de montage ST2 • 9x10 8
7 Support télécommande 4
8 Scellement 1
9 Joint de drainage 1

Vis autotaraudeuse A ST 3,9 x 25 32

Côté liquide Ø 6.35

Tuyau de raccor­dement

Côté gaz

Ø 9.53 (modèle < 3.5 kW)

Ø 12.7 (modèle ≥ 3.5 kW)

Non inclus

G

3

38

REMARQUE!

À l’exception des pièces ci-dessus, les autres pièces nécessaires pour l’installation de l’unité doivent
être achetées séparément par le propriétaire du climatiseur.

12 cm ou plus

12 cm ou plus

15 cm ou plus

12 cm ou plus

G

Filtre d’air

Télécommande

Filtre d’air

Télécommande

Filtre d’air

Télécommande

GAUCHE 30 cm

ou plus

AVANT 200 cm

ou plus

Enrouler le câble

de connexion

Filtre d’air

Télécommande

Sortie d’air

sus

60 cm au-des-

ARRIÈRE 4,5 cm

ou plus

DROITE 60 cm

ou plus

MISE EN GARDE

• S’assurer que l’espace à gauche et à droite de l’unité intérieure est supérieur à 12cm.
L’unité intérieure doit être installée à une distance de 15 cm minimum du plafond.

• Utiliser un localisateur de montants pour éviter d’endommager le mur inutilement.
Un déploiement de 3 mètres de tuyau minimum doit être prévu afin de réduire le plus possible
les vibrations et les bruits.

• L’unité intérieure doit être installée sur le mur intérieur à une hauteur de 2,3 mètres du sol ou
plus.

• Des trois directions A, B et C, deux au moins doivent être complètement dégagées.

ATTENTION

• L’illustration a un caractère purement explicatif et indicatif. Il se peut que le climatiseur que

G

vous avez acheté soit différent de celui qui est représenté sur l’illustration.

• Les câbles de cuivre doivent être isolés séparément.

INSTALLATION DE L’UNITE INTERIEURE

Orientation correcte du
support de montage

Fig. 4

3

39

1. Fixation du support de montage

133

40

40

270

27

6

70

750

45

250

70

------------------------

293

920

50

50

40

285

90

------------------------

1. Fixer le support de montage a horizontalement sur les structures du mur en prévoyant de l’espace tout
autour.

2. Si le mur est en briques, en béton ou en matériau similaire, percer huit h trous de 5 mm de diamètre.
Introduire le clip d’ancrage b afin de garantir un montage correct des vis c.
Fixer le support de montage a au mur à l’aide de huit h vis de type « A » c.

3.

REMARQUE

G

Fixer le support de montage et percer les trous dans le mur en respectant la structure du mur ainsi
que les points de montage correspondants sur le support. (Sauf indication contraire, les
dimensions sont indiquées en « mm »).

Contour de l’unité intérieure

Plus de 12 cm

du mur

Ouverture tube frigorifi­que arrière gauche Ø65

Ouverture tube frigorifi­que arrière gauche Ø65

Contour de l’unité intérieure

Plus de 12 cm

du mur

Intérieur

150 mm ou plus jusqu’au
plafond

< 3,5 kW

150 mm ou plus jusqu’au
plafond

≥ 3,5 kW

Mur

Support de montage

Extérieur

Plus de 12 cm

du mur

Ouverture tube frigorifi-

que arrière droite Ø65

Support de montage

Plus de 12 cm

du mur

Ouverture tube frigorifi-

que arrière droite Ø65

Fig. 5

Fig. 6

≥5°

5 - 7 mm

par 100 mm

2. Percer un trou dans le mur

1. Déterminer la position des trous en fonction du diagramme illustré à la Fig.6. Percer un a trou ( 65 mm)
en inclinant légèrement vers le bas (côté extérieur) afin d’éviter la pénétration d’eau vers l’intérieur.

2. Veiller à toujours utiliser un guide de perçage de mur lors du perçage de grille métallique, de panneau
métallique, etc.

3

40

3. Tuyau de raccordement et installation de drainage

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

1. Le flexible de drainage doit toujours être installé en pente. Ne pas l’installer comme illustré ci-dessous.

Éviter toute remontée du flexible qui

bloquerait le flux d’eau.

2. Lors de l’installation d’une extension du flexible de drainage, isoler le joint à l’aide d’un tuyau renfor­cé et ne pas laisser pendre le flexible de drainage.

Ne pas placer l’extrémité du flexible

dans de l’eau.

Tuyau de raccordement

Connecter l’unité intérieure d’abord, puis l’unité extérieure, et courber et disposer ensuite le conduit avec
précaution.

1. Pour les tuyaux gauche et droit, ôter le couvercle du panneau latéral. Conserver ce couvercle car il pour­ra servir lors de tout déplacement du climatiseur.

2. Pour l’installation des tuyaux arrière gauche et arrière droit, procéder comme illustré. Courber le tuyau
de raccordement à 43 mm du mur ou moins.

ATTENTION

G

3. Fixer l’extrémité du tuyau de raccordement. (Se reporter au paragraphe Serrage à la section RACCORD

Courber le tuyau avec le plus grand soin. S’assurer qu’il est courbé et non tordu. Ne pas installer
un tuyau tordu car il pourrait être à l’origine de fuites de fluide frigorigène.

DU TUBE FRIGORIFIQUE)

Couvercle tuyau

Support de tuyau

Couvercle tuyau
(droit)

Tuyau droit

Tuyau arrière droit

Fig. 7

Crochet supérieur

Crochet inférieur

Coussinet

(gauche)

Tuyau gauche

Tuyau arrière gauche

Contour unité intérieure

Tuyau de raccordement

Fig. 8

Fig. 9

3

41

4. Installation unité intérieure

1. Faire passer le tuyau par l’ouverture pratiquée dans le mur.

2. Placer l’attache supérieure située à l’arrière de l’unité intérieure sur le crochet supérieur du support de
montage et déplacer l’unité latéralement pour s’assurer qu’elle est bien fixée.

3. Pour raccorder les tuyaux, soulever l’unité intérieure à l’aide d’un coussinet placé entre l’unité et le mur.
Ôter le coussinet une fois l’installation terminée.

4. Appuyer la partie inférieure de l’unité intérieure contre le mur. La déplacer latéralement et verticale­ment pour s’assurer qu’elle est bien fixée.

Unité intérieure

Bac de récupération des
condensats

Chambre des tuyaux

Tuyau de raccordement

Faisceau de tuyaux
attachés

Fig. 10

Flexible de drainage

Flexible de
drainage

5. Installation et fixation des tuyaux

Attacher ensemble en un faisceau les tuyaux, le câble de raccordement et le flexible de drainage à l’aide
d’un adhésif réparti de manière équilibrée, comme illustré à la Fig.10.

ATTENTION

G
G

Etant donné que les condensats provenant de l’arrière de l’unité intérieure sont recueillis dans un
bac avant d’être évacués de la pièce, ne rien placer d’autre dans ce bac.

MISE EN GARDE

• Connecter l’unité intérieure d’abord, puis l’unité extérieure.

• Ne pas laisser dépasser les tuyaux à l’arrière de l’unité intérieure.

• Ne pas laisser pendre le flexible de drainage.

• Isoler thermiquement les deux tuyaux auxiliaires.

• S’assurer que le flexible de drainage est situé en bas du faisceau de tuyaux. S’il est placé en
haut, l’eau de drainage risque de se répandre dans l’unité.

• Ne jamais croiser ni entrelacer le câble électrique avec tout autre câble.

• Installer le flexible de drainage en pente sur toute la longueur afin de s’assurer que l’eau
condensée sera drainée de manière régulière.

INSTALLATION DE L’UNITE EXTERIEURE

Précautions d’installation de l’unité extérieure

• Installer l’unité extérieure sur une base rigide afin d’éviter que le bruit et les vibrations ne soient amplifiés.

• Déterminer le sens de l’évacuation de l’air de façon à ce que l’air soit évacué librement.

• Si l’unité est installée à un endroit exposé à des vents forts, comme au littoral par exemple, s’assurer
que le ventilateur fonctionne convenablement en plaçant l’unité dans la longueur le long du mur ou
en la protégeant à l’aide d’un panneau anti-poussière ou anti-perturbations.

• Dans les endroits venteux particulièrement, installer l’unité de manière à empêcher le vent de pénétrer.

• S’assurer que la circulation d’air n’est entravée par aucun obstacle.

3

42

G

A

B

ATTENTION

Si l’unité doit être suspendue, le support de l’installation doit être conforme à toutes les
exigences techniques. Le mur qui accueillera l’unité doit être assez robuste. Si cela n’est pas le cas,
il convient de le renforcer. Le raccord support/mur et support/climatiseur doit être solide, stable et
fiable. En cas de doute ou d’incertitude, ne pas essayer d’installer l’unité. Faire appel à un
ingénieur spécialisé qui évaluera et concevra le support.

les unités intérieures peuvent être utilisées en
combinaison

Longueur d’une unité intérieure max. 15 m.

Différence de hauteur entre unité intérieure
et extérieure

Différence de hauteur entre unités intérieures max. 10 m.

Arrêt de compresseur / fréquence de démarra­ge

Voltage d’alimentation

Vent fort

Nombre d’unités connectées 1-4

Wattage total de l’ensemble des unités inté­rieures

Avec unité intérieure plus haut que l’unité
intérieure

Avec unité intérieure plus bas que l’unité inté­rieure

Durée d’un cycle ≥ 6 min.

Durée d’arrêt ≥ 3 min.

Fluctuation du voltage max. 10%

Chute du voltage au démarrage max. 15%

Déséquilibre d’intervalle max. 3%

8,0 kW (nom.)

max. 10 m.

max. 10 m.

Fig. 11

Fixation de l’unité extérieure

Fixer l’unité extérieure avec des boulons, des rondelles d’arrêt et des écrous de ø 10 mm ou ø 8 mm à l’ho­rizontale sur un support en béton ou rigide, en veillant à bien serrer.

Entrée d’air

A (mm) B (mm)

Entrée

d’air

590 333

Sortie d’air

Fig. 12

Installation du joint de drainage

(voir fig. 13)

Fixer la garniture dans le coude du drain puis insérer le joint dans l’ouverture ménagée dans le capot infé
rieur de l’unité extérieure. Faire tourner à 90 ° pour assembler les éléments de manière sécurisée. Raccorder

-

3

43

le joint de drainage à l’extension du flexible de drainage (non livrée) afin que l’eau condensée qui se déga-

A

B

ge lorsque le climatiseur fonctionne en mode chauffage puisse s’évacuer.

Joint de

Garniture

drainage

Ouverture dans le capot
inférieur de l’unité exté-

rieure

Garniture

Flexible de drainage

Fig. 13

RACCORDEMENT DU TUYAU FRIGORIFIQUE

ATTENTION

• Un couple de serrage excessif peut provoquer une rupture de l’écrou selon les conditions

G

• Sélectionner le couple correct (illustré au tableau 1) afin d’éviter que les tuyaux, les raccords et les

d’installation.

• Tous les travaux liés au fluide frigorigène et aux tuyaux frigorifiques doivent être effectués
dans le respect des législation, normes et règlementations locales par un personnel qualifié et
compétent exclusivement.

écrous ne se détériorent.

Diam. ext.

Ø 6.35

Ø 9.53

Ø 12.7

Table 1 : couple de serrage

Couple de serrage

(N.cm)

1570

(160kgf.cm)

2940

(300kgf.cm)

3500

(400kgf.cm).

Couple de serrage

supplém. (N.cm)

1960

(200kgf.cm)

3430

(350kgf.cm)

4410

(450kgf.cm)

INSTALLATION ELECTRIQUE

Consignes de sécurité électrique pour la première installation

1. Si la situation (électrique, mécanique et/ou frigorifique, etc.) n’est pas totalement sécurisée, ne pas
installer le climatiseur.

2. La tension fournie devrait être comprise dans une plage de 95 % à 105 % de la valeur indiquée sur le
tableau.

3. Une protection contre les fuites de courant et un interrupteur principal d’une capacité de 1,5 fois le cou­rant maximum de l’unité doivent être prévus dans le circuit électrique.

4. S’assurer que le climatiseur est bien relié à la terre.

5. Raccorder les câbles conformément au diagramme de connexions électriques situé sur le capot de l’u­nité extérieure.

6. L’ensemble du câblage doit être conforme aux normes et aux réglementations électriques locales et
nationales. Son installation sera effectuée par des électriciens qualifiés et compétents.

7. Une dérivation individuelle et une prise femelle doivent être prévues pour le climatiseur exclusivement.

3

44

Le tableau ci-dessous fournit des indications relatives à la longueur des câbles et aux spécifications en

10mm

4

0

m

m

L N S

L N S

matière de fusibles :

Courant normal

Alimentation

230V~50Hz 30A ≥2,5 mm

IMPORTANT!

G

G

La tension d’alimentation fournie doit être identique à la tension nominale du climatiseur.

IMPORTANT

L’appareil DOIT toujours être branché sur une prise de terre. Si l’alimentation électrique n’est pas
connectée à la terre, l’appareil ne doit absolument pas être branché. La fiche électrique doit
toujours être facilement accessible lorsque l’appareil est branché. Lisez soigneusement ce manuel
et suivez les instructions.

d’entrée

(Interrupteur/Fusible)

Spécifications de

branchements

2

Connecter le câble à l’unité intérieure

1. Enlever le panneau et la vis, puis ôter le couvercle de la petite fenêtre.

2. Raccorder les câbles aux bornes en respectant le marquage.

3. Envelopper dans de l’adhésif isolant les câbles non raccordés à des bornes de sorte qu’ils évitent tout
contact avec les composants électriques.

4. Fixer le serre-fil du câble d’alimentation.

Panneau

Couvercle de

la petite fenêtre

ATTENTION

Toujours s’assurer que les câbles de raccordement de l’unité intérieure à l’unité extérieure sont

G

convenablement branchés. En d’autres termes lorsqu’un fil électrique vert est raccordé au serre-fil
porteur du code « L » de l’unité intérieure, il convient que l’autre extrémité de ce fil vert soit
raccordée au serre-fil porteur du code « L » de l’unité extérieure.

Branchement du câble à l’unité extérieure

(voir fig. 21)

1. Enlever le couvercle des éléments électriques de l’unité extérieure.
Brancher les câbles de raccordement aux terminaux en fonction des numéros indiqués sur le bornier des

2.
unités intérieure et extérieure.

3. Afin d’éviter toute infiltration d’eau, faire une boucle dans le câble de raccordement comme illustré sur
le diagramme d’installation des unités intérieure et extérieure.

4. Isoler les cordons non utilisés (fils) à l’aide de ruban en PVC. Veiller à ce qu’ils ne touchent aucun élé­ment électrique ou métallique.

3

45

10mm

4

0

m

m

L N S

L N S

40mm

10mm

Couvercle

Blocage terminal de l’unité

extérieure

G

Vis

Fig. 21

Câblage

Câble de connexion
d’unité intérieure et

d’unité extérieure

Unité intérieure A Unité intérieure B Unité intérieure C Unité intérieure D

Prise de terre

Prise de terre

Câble de connexion
d’unité intérieure et

d’unité extérieure

Câble de connexion

d’unité intérieure et

d’unité extérieure

Câble de connexion

d’unité intérieure et

d’unité extérieure

MISE EN GARDE

Après avoir vérifié les points ci-dessus, préparer le câblage comme suit :

• S’assurer qu’un circuit d’alimentation séparé a bien été prévu pour le climatiseur. Pour ce qui
est du câblage proprement dit, suivre le diagramme affiché à l’intérieur du capot.

• Les vis de fixation des câbles dans le boîtier électrique sont susceptibles de se desserrer en
raison des vibrations auxquelles est soumise l’unité pendant le transport. S’assurer qu’elles sont
bien serrées. (Si elles sont desserrées, les fils risquent de brûler.)

• Contrôler les spécifications liées à l’alimentation électrique.

• Vérifier que la tension électrique fournie est suffisante.

• Veiller à ce que la tension de départ soit maintenue à une valeur de plus de 90 pour cent de la
tension indiquée sur la plaquette d’identification.

• Vérifier que l’épaisseur du câble est conforme aux spécifications relatives à l’alimentation
électrique.

• Toujours installer un disjoncteur de fuite à la terre.

• Une chute de la tension peut entraîner les phénomènes suivants : changement de position de
l’interrupteur à commande magnétique, détérioration du point de contact, rupture des fusibles
et perturbation du fonctionnement normal de la décharge à haute intensité.

• Le dispositif de déconnexion du circuit d’alimentation sera incorporé au câblage fixé ; chaque
fil de phase actif sera séparé par un vide d’au moins 3 mm des contacts.

• Ne touchez pas le condensateur même si vous avez débranché l’appareil car il reste sous haut
voltage, des chocs électriques peuvent être provoqués. Pour votre sécurité, commencez les
réparations seulement 5 minutes après le débranchement de l’appareil.

• L’alimentation électrique est fournie par l’unité extérieure. Les unités intérieures sont
connectées avec l’unité extérieure par un fil de transmission (non fourni). Vérifiez que les fils de
transmission ou les cordons électriques sont branchés de façon correcte et fiable pour
permettre un bon fonctionnement de l’appareil.

• Un mauvais branchement électrique peut provoquer le dysfonctionnement de certaines pièces.
Prière d’installer un dispositif de découplage à entrefer dans chaque conducteur actif,
conformément aux normes en vigueur localement.

PURGE D’AIR

ATTENTION

• Un couple de serrage excessif peut provoquer une rupture de l’écrou selon les conditions

G

3

d’installation.

• Tous les travaux liés au fluide frigorigène et aux tuyaux frigorifiques doivent être effectués
dans le respect des législation, normes et règlementations locales par un personnel qualifié et
compétent exclusivement.

46

L’air et l’humidité qui restent dans le système de refroidissement, par exemple après l’installation, peuvent
avoir des effets indésirables ou entraîner les détériorations du système, tels que :

• La pression dans le système augmente.

• Le courant d’exploitation augmente.

• Le système de refroidissement ou de chauffage devient moins efficace.

• L’humidité dans le circuit de refroidissement peut geler et bloquer les tuyaux capillaires.

• La présence d’eau peut entraîner la corrosion d’éléments du système de refroidissement.

• Le compresseur peut être endommagé.
Pour cette raison, l’unité intérieure et la tuyauterie entre les unités intérieure et extérieure doit être testée
contre les fuites et purgée à l’aide d’une pompe d’aspiration afin d’éliminer du système tout gaz non con­densable et toute humidité.

LONGUEUR DE TUYAU ET QUANTITÉ DE FRIGORIGÈNE

Longueur tuyau de

raccordement

Moins de 5 m

de 5 à 15 m

• Si l’unité doit être déplacée, il convient de la purger au préalable à l’aide de la pompe d’aspiration.

• S’assurer que le frigorigène ajouté dans le climatiseur est toujours à l’état de fluide.

• N’utiliser que le type de frigorigène indiqué sur l’étiquette signalétique.

• La longueur maximale de conduit est de 15 m par unité intérieure. Chaque courbe équivaut à 1,2 m de
conduit.

Méthode de purge d’air

Utiliser la pompe

d’aspiration

Utiliser la pompe

d’aspiration

Quantité supplémentaire par rapport à la

quantité normale de frigorigène à charger

(suivant l’ étiquette signalétique)

------------------------

(Longueur tuyau -5) x 15g

CONTROLES DE SECURITE ELECTRIQUE ET DE FUITE DE GAZ

Il est recommandé de vérifier la sécurité électrique et les fuites de gaz avant toute opération.

• Sécurité électrique
Effectuer le contrôle de sécurité électrique une fois l’installation terminée :

1. Résistance isolée

La résistance isolée doit être supérieure à 2 M Ohms.

2. Mise à la terre

Une fois la mise à la terre terminée, mesurer la résistance de mise à la terre tant par inspection visu­elle qu’à l’aide d’un instrument de test. S’assurer que la résistance de terre est inférieure à 4 Ohms.

3. Contrôle de fuite électrique (s’effectue pendant le test)

Une fois l’installation terminée, utiliser un testeur électrique et un multimètre pour effectuer le
test de fuite électrique. Mettre immédiatement l’unité hors service si une fuite est détectée.
Poursuivre les contrôles et chercher à résoudre le problème jusqu’à ce que l’unité fonctionne à nou­veau correctement.

• Fuite de gaz

1. Méthode de l’eau savonneuse

2. Détecteur spécial de fuites

3

47

TEST DE FONCTIONNEMENT

Test running

DBC

A

Effectuer le test de fonctionnement après avoir achevé les contrôles de sécurité électrique et de fuite de gaz.
Le test de fonctionnement doit durer plus de 30 minutes.

1. Ouvrir le panneau et le soulever jusqu’à son point de fixation. Ne pas dépasser le niveau du déclic.

2. Appuyer deux fois sur le bouton de commande manuelle jusqu’à ce que le témoin lumineux de mise en
service s’allume. L’unité fonctionne alors en mode Froid forcé.

3. Vérifier le bon mode d’opération de toutes les fonctions pendant le test. Contrôler plus particulière­ment le bon déroulement du processus de drainage de l’unité intérieure.

4. Le test terminé, appuyer à nouveau sur le bouton de commande manuelle. Le témoin lumineux s’éteint
et l’unité s’arrête. Elle est prête à l’usage.

Bouton de com-

mande manuelle

AUTO/

COOL

3

48

3

49

IMPORTANT NOTICE:

This installation manual is intended for use by individuals possessing adequate backgrounds of electrical,
electronic, refrigerant and mechanical experience. Any attempt to install or repair the appliance may result
in personal injury and property damage. The manufacturer or seller cannot be responsible for the interpre­tation of this information, nor can it assume any liability in connection with its use.

The information, specifications and parameter are subject to change due to technical modifications or
improvement without any prior notice. The accurate specifications are presented on the nameplate label.

• Please read this installation manual completely before installing the product.

• When the power cord is damaged, replacement work shall be performed by authorized personnel

only.

• Installation work must be performed in accordance with the national wiring standards by authorized

personnel only.

• Always make sure to wear the correct personal safety protections such as protective eyewear, gloves,

mouthcaps, ear protection etc.

• The illustrations in this manual are for explanation and indication purposes only. The illustrations may

be different from the airconditioner you purchased.

HOW TO ORDER SPARE PARTS:

To have your order filled promptly and correctly, please furnish the following information:

1. Model no. with indoor or outdoor

2. No. in the explosion view

3. Part name

4. The quantity you want to order

4

50

CONTENTS

SAFETY PRECAUTIONS 52

INSTALLATION OF INDOOR AND OUTDOOR UNITS 53

ELECTRICAL WORK 60

AIR PURGING 62

TEST RUNNING 64

WARNING!

Do not install, remove and/or reinstall the unit by yourself.

G

• Improper installation can cause water leakage, electrical shock,

frigerant leakage or fire. Please consult authorized dealer or

ref

specialized air conditioner engineer for the installation work.

Please note faults caused by improper installation is not covered by
warranty

• Unit must be installed in an easily accessible area. Any additional cost
required to hire special equipment to service the unit will be the
responsibility of the customer

.

4

51

SAFETY PRECAUTIONS

The following should be always observed for safety:

• Be sure to read the following WARNING before installing the airconditioner.
Be sure to observe the cautions specified here as they include important items related to safety.

•

• After reading this instructions, be sure to keep it together with the owners manual in a handy place
for future reference.

The airconditioner contains a refrigerant and can be classified as pressurized equipment. Therefore always
contact an installation specialist for installation and maintenance of the airconditioner. It is to be advised
that the airconditioner is inspected and serviced on an annual base by an authorized airconditioning engi­neer.

WARNING

G

Do not install it yourself.

• Incorrect installation could cause injury due to fire, electric shock, the unit falling or leakage of
. Consult the dealer from whom you purchased the unit or specialized installer.

water

Install the unit securely in a place which can bear the weight of the unit.

• When installed in an insufficiently strong place, the unit could fall causing injury.

Use the specified electrical wires to connect the indoor and outdoor units securely and
attach the wir
wires is not applied to the sections.

• Incorrect connection and fixing could cause a fire.

Be sure to use the provided or specified parts for the installation work.

• The use of defective parts could cause an injury due to a fire, electric shock, the unit falling, etc.

Perform the installation securely referring to the installation instruction.

• Incorrect installation could cause a personnel injury due to fire, electric shock, the unit falling

or leakage of water

Perform electrical work according to the installation manual and be sure to use an
exclusive cir

• If the capacity of the power circuit is insufficient or there is incomplete electrical work, it could

result in a fire or an electric shock.

es firmly to the terminal board connecting sections so the stress of the

.

cuit.

Check that the refrigerant gas does not leak during installation or after installation is
completed.

• Leaking refrigerant is bad for the environment and could cause global warming.

Attach the electrical part cover to the indoor unit and the service panel to the outdoor
unit secur

• If the electrical part covers off the indoor unit and/ or the service panel of the outdoor unit are

not attached securely, it could result in a fire or electrical shock due to dust, water

ely.

, etc.

4

52

CAUTIONS

G

Do not install the unit in a place where a flammable gas leaks.

• If gas leaks and accumulates in the area surrounding the unit, it could cause an explosion.

Perform the drainage/piping work according to the installation instruction.

• If there is a defect in the drainage/piping work, water could leak from the unit and household

goods could get wet and be damaged.

INSTALLATION OF INDOOR AND OUTDOOR UNITS

Nominal cooling capacity of outdoor unit SM 18 113 is 8kW which is tested under outdoor ambient dry/wet
bulb temperature is 35°C/24°C.Actual max. output capacity depends on outdoor ambient temperature and
connection method, which may differ from nominal value. To meet users' demand, this unit is specially des­igned that unit can work even though required total capacity of indoor units exceeds nominal value. If total
capacity of indoor units exceeds nominal value of outdoor unit, actualoutput capacity of each indoor unit
may be attenuated, especially in heating mode.

Read completely, then follow step by step.

More than 15 cm.

More than 12 cm.

2.3 m or more

More than 12 cm.

Indoor unit

• Do not expose the indoor unit to heat or steam.

• Select a place where there are no obstacles in front or around the unit.

• Make sure that condensation drainage can be conveniently routed away continuously going down­wards.

• Do not install near a doorway.

• Ensure that the space on the left and right of the unit is more than 12cm.

• Use a stud finder to locate studs to prevent unnecessary damage to the wall.

• A minimum pipe run of 3 metres is required to minimise vibration & excessive noise.

• The indoor unit should be installed on the wall at a height of 2.3 metres or more from the floor.

• The indoor unit should be installed allowing a minimum clearance of 15cm from the ceiling.

• Any variations in pipe length will/may require adjustment to refrigerant charge.

LEFT

More than 30 cm.

BACK

More than 45 cm.

FRONT

More than 200 cm.

RIGHT

More than 60 cm.

4

53

Outdoor unit

• If an awning is built over the outdoor unit to prevent direct sunlight or rain exposure, make sure that
heat radiation from the condenser is not restricted.

• Ensure that the clearance around the back of the unit is more than 45cm and left side is more than
30cm. The front of the unit should have more than 200cm of clearance and the connection side (right
side) should have more than 60cm of clearance.

• Do not place animals and plants or other obstacles in the path of the air inlet or outlet.

• Take the air conditioner weight into account and select a place where noise and vibration will not be
an issue.

• Select a place so that the warm air and noise from the air conditioner do not disturb neighbours.

• Note that the outdoor unit produces sound when in use, this could interfere with local legislation. It
is the responsibility of the user to check and to make sure the equipment is in full compliance with
local legislation.

• Be sure to level the unit.

GENERAL

• Ensure the support structure and anchoring method are adequate for the unit location.

• Consult local legislation regarding mounting and installation of airconditioner equipment.

• If the outdoor unit is installed on roof structures or external walls, this may result in excessive noise
and vibration and may also be classed as a non serviceable installation.

• Always place the airconditioner in an easy accessible position.

ITEMS PACKED WITH THE UNIT

Based on 1x SM 18 113, 3x SM 18 26, 1x SM 18 35

Number Name of Accessories Quantity

1 Installation plate 4
2
3 Plastic Expansion Pipe 1

4

5 Remote controller 4
6 Mounting screw ST2 • 9x10 8
7 Remote controller holder 4
8 Seal 1
9 Drain joint 1

Self-tapping screw AST 3.9x25 32

Liquid side Ø 6.35

Connecting pipe
assembly

Gas side

Ø 9.53 (< 3.5 kW model)

Not included

Ø 12.7 (≥ 3.5 kW model)

G

4

54

NOTE!

Except the above provided parts, the other parts needed during installation are to be purchased
separately by the buyer of the airconditioner.

12 cm or more

12 cm or more

15 cm or more

12 cm or more

G

Air filter

Remote

Controller

Air filter

Remote

Controller

Air filter

Remote

Controller

LEFT

30 cm or more

FRONT

200 cm or more

Loop the

connective

cable

Air filter

Remote

Controller

Air outlet

60 cm

above

BACK

4.5 cm or more

RIGHT

60 cm or more

CAUTION

• Ensure that the space around the left and right of the indoor unit is more than 12cm.
The indoor unit should be installed allowing a minimum clearance of 15cm from the ceiling.

• Use a stud finder to locate studs to prevent unnecessary damage to the wall.
A minimum pipe run of 3 metres is required to minimise vibration & excessive noise.

• The indoor unit should be installed on the wall at a height of 2.3 metres or more from the
floor.

• At least two of the directions A, B and C should be free from obstructions.

ATTENTION

G

• This illustration is for explanation and indication purposes only. The illustrations may be
different from the airconditioner you purchased.

• Copper lines must be insulated independently from each other.

INDOOR UNIT INSTALLATION

Correct orientation

of Installation Plate

Fig. 4

4

55

1. Fit the Installation Plate

270

70

750

45

250

70

------------------------

293

920

50

50

285

------------------------

1. Fit the installation plate a horizontally on structural parts of the wall with spaces around the installa­tion plate.

2. If the wall is made of brick, concrete or the like, drill eight (8) 5mm diameter holes in the wall. Insert
Clip anchor b for appropriate mounting screws c.
Fit the installation plate a on the wall with eight (8) type “A” screws c.

3.

NOTE

G

Fit the Installation Plate and drill holes in the wall according to the wall structure and
corresponding mounting points on the installation plate. (Dimensions are in “mm” unless
otherwise stated)

Over 12 cm from the wall

Left rear side refrigerant

pipe hole Ø65

Indoor unit outline

Indoor unit outline

150 mm or more to ceiling

< 3,5 kW

150 mm or more to ceiling

Installation plate

Over 12 cm

from the wall

Right rear side

refrigerant pipe

Installation plate

hole Ø65

Over 12 cm from the wall

Left rear side refrigerant

pipe hole Ø65

≥ 3,5 kW

Over 12 cm

from the wall

Right rear side

refrigerant pipe

hole Ø65

Fig. 5

Wall

Indoor

Fig. 6

≥5°

Outdoor

5 - 7 mm

per 100 mm

2. Drill a hole in the wall

1. Determine hole positions according to the diagram detailed in Fig.6. drill one (1) hole ( 65mm) slanting
slightly downwards to outdoor side, this will prevent water to come indoors.

2. Always use wall hole conduit when drilling metal grid, metal plate or the like.

4

56

3. Connective pipe and drainage installation

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

1. Always run the drain hose sloping downward all the way. Do not install the drain hose as illustrated
below.

Do not put the end of drain hose

Do not block water flow by a rise.

2. When connecting extension drain hose, insulate the connecting part of extension drain hose with a
shield pipe, do not let the drain hose slack.

into water.

Connective pipe

Connect the indoor unit first then the outdoor unit and bend and arrange the pipe carefully.

1. For the left-hand and right-hand piping, remove the pipe cover from the side panel. The pipe cover
must be kept as it may be used when relocate the air conditioner to any other place.

2. For the rear-right-hand and rear-left-hand piping, install the piping as shown. Bend the connective pipe
to be laid at 43mm height or less from the wall.

ATTENTION

G

3. Fix the end of the connective pipe. (Refer to Tightening Connection in REFRIGERANT PIPING CONNEC-

Always use the highest care when bending the piping. Make sure that the piping always is
bended and not nodded. In case of a nodded pipe: do not attempt to install this nodded pipe as
this is a potential refrigerant leak.

TION)

Pipe holder

Pipe Cover (right)

Right piping

Right back piping

Fig. 7

Upper Hook

Lower Hook

Pipe Cover (left)

Left piping

Left back piping

Indoor unit outline

Fig. 8

Connective pipe

Cushion
material

Fig. 9

4. Indoor unit installation

1. Pass the piping through the hole in the wall.

4

57

2. Put the upper claw at the back of the indoor unit on the upper hook of the installation plate, move the
indoor unit from side to side to see that it is securely hooked.

3. Piping can easily be made by lifting the indoor unit with a cushioning material between the indoor unit
and the wall. Get it out after finish piping.

4. Push the lower part of the indoor unit up on the wall. Then move the indoor unit from side to side, up
and down to check if it is hooked securely.

Indoor unit

Ponding box

Pipe room

Connective

pipe

Wrapping

belt

Drain hose

Connective

cable

Fig. 10

5. Piping and wrapping

Bundle the tubing, connecting cable, and drain hose with tape securely, evenly as shown in Fig.10.

ATTENTION

G
G

Because the condensed water from rear of the indoor unit is gathered in ponding box and is
piped out of room. Do not put anything else in the box.

CAUTION

• Connect the indoor unit first, then the outdoor unit.

• Do not allow the piping to let out from the back of the indoor unit.

• Be careful not to let the drain hose slack.

• Heat insulate both of the auxiliary piping.

• Be sure that the drain hose is located at the lowest side of the bundle. Locating at the upper
side can cause drain pan to overflow inside the unit.

• Never intercross nor intertwist the power wire with any other wiring.

• Run the drain hose sloped downward over the whole length to drain out the condensed water
smoothly.

OUTDOOR UNIT INSTALLATION

Outdoor installation precaution

• Install the outdoor unit on a rigid base to prevent increasing noise level and vibration.

• Determine the air outlet direction where the discharged air is not blocked.

• In the case that the installation place is exposed to strong wind such as a seaside, make sure the fan
operating properly by putting the unit lengthwise along the wall or using a dust or shield plates.

• Specially in windy area, install the unit in such way that the admission of wind is prevented.

• Be sure there are no obstacles blocking the airflow.

4

58

ATTENTION

A

B

If need suspending installation, the installation bracket should accord with all technical

G

requirements. The installation wall should be strong enough or actions to reinforce should be
taken. The connection between bracket and wall, bracket and the air conditioner should be firm,
stable and reliable. In case of any doubts or uncertainty do not attempt to install the unit but
have the support calculated and engineered by a skilled engineer.

Number of connected units 1-4

Indoor units that can be used in combination

Total of indoor units class kW 8.0 kW (nom.)

Length for one indoor unit max. 15 m.

Difference in height between indoor and out­door units

Difference in height between indoor units max. 10 m.

Compressor stop/start frequency

Power source voltage

Fig. 11

When indoor above outdoor unit max. 10 m.

When indoor below outdoor unit max. 10 m.

1 cycle time ≥ 6 min.

Stop time ≥ 3 min.

Voltage fluctuation max. 10%

Voltage drop during start max. 15%

Intverval unbalance max. 3%

Strong

wind

Settlement of outdoor unit

Anchor the outdoor unit with bolts, lock washers and nuts ø 10 mm or ø 8 mm tightly and horizontally on
a concrete or rigid mount.

Air inlet

A (mm) B (mm)

Air inlet

590 333

Air ourlet

Fig. 12

Drain joint installation

(see fig. 13)

Fit the seal into the drain elbow, then insert the drain joint into the base pan hole in the bottom of the out­door unit, rotate 90° to assemble them securely. Connect the drain joint with an extension drain hose (not
included). In this way condensed water, which is produced during heating mode of the airconditioner, can
be drained away.

4

59

A

B

Drain joint

Seal

Base pan hole of

outdoor unit

Seal

Drain pipe

Fig. 13

REFRIGERANT PIPING CONNECTION

ATTENTION

• Excessive torque can break nut depending on installation conditions.

G

• Select the correct tightening torque (shown table 1) in order to prevent the pipes, connecting pieces

• All refrigerant work and refrigerant piping should comply with the local legislation, standards
and codes and should only be done by qualified and skilled engineers.

and nuts from being damaged.

Outer
diam.

Ø 6.35

Ø 9.53

Ø 12.7

Table 1: tightening torque

Tightening torque

(N.cm)

1570

(160kgf.cm)

2940

(300kgf.cm)

3500

(400kgf.cm).

Additional tightening

torque (N.cm)

1960

(200kgf.cm)

3430

(350kgf.cm)

4410

(450kgf.cm)

ELECTRICAL WORK

Electric safety regulations for the initial Installation

1. In case of an unsafe (electrical, mechanical and/or refrigerant etc) situation do not install the aircon­ditioner.

2. Power voltage supplied should be in the range of 95%~105% of rated voltage on rating table.

3. A creepage protector and a main power switch with a 1.5 times capacity of max. current of the unit

4. Ensure the air conditioner is grounded well.

5. Connect the wires according the attached electrical connection diagram located on the panel of the

6. All wiring must comply with local and national electrical standards and codes and be installed by qua-

7. An individual branch circuit and single receptacle used only for this air conditioner must be available.

should be installed in power circuit.

outdoor unit.

lified and skilled electricians.

See the following table for suggested wire sizes and fuse specifications:

4

60

10mm

4

0

m

m

L N S

L N S

Power supply

Input Rated Current

(Switch/Fuse)

wire

specification

230V~50Hz 30A ≥ 2.5 mm

NOTE!

G

G

The supply voltage should be consistent with the rated voltage
of the air conditioner.

IMPORTANT

The device MUST always have an earthed connection. If the power supply is not earthed, you may
not connect the unit. The plug must always be easily accessible when the unit is connected. Read
these instructions carefully and follow the instructions.

2

Connect the cable to the indoor unit

1. Remove the panel and Screw, then remove the window cover.

2. Connect cables according to their marks to terminals.

3. Wrap those cables not connected with terminals with insulation tapes, so that they will not touch any

electrical components.

4. Fit the power cord clamp.

Panel

Window cover

ATTENTION

Always make sure that the electrical connection cables from indoor to outdoor unit are correct

G

fitted, e.g. when a green electrical line is fitted to clamp with code “L” in the indoor unit the
other end of that same green electrical line should be connected to clamp with code “L” on the
outdoor unit.

Connect the cable to the outdoor unit

See fig. 21

1. Remove the electric parts cover from the outdoor unit.

Connect the connective cables to the terminals as identified with their respective matched numbers on

2.

the terminal block of indoor and outdoor units.

3. To prevent the ingress of water, form a loop of the connective cable as illustrated in the installation dia-

gram of indoor and outdoor units.

4. Insulate unused cords (conductors) with PVC-tape. Make sure they do not touch any electrical or metal

parts.

4

61

10mm

4

0

m

m

L N S

L N S

40mm

10mm

Cover

Terminal block of outdoor unit

G

Screw

Fig. 21

Wiring

Connective cable of

indoor unit and

outdoor unit

Indoor unit A Indoor unit B Indoor unit C Indoor unit D

Grounding

Grounding

Connective cable of

indoor unit and

outdoor unit

Connective cable of

indoor unit and

outdoor unit

Connective cable of

indoor unit and

outdoor unit

CAUTION

After the confirmation of the above conditions, prepare the wiring as follows:

• Always have an individual power circuit specifically for the air conditioner. As for the method
of wiring, be guided by the circuit diagram posted on the inside of control cover.

• The screw which fasten the wiring in the casing of electrical fittings are liable to come loose
from vibrations to which the unit is subjected during the course of transportation. Check them
and make sure that they are all tightly fastened. (If they are loose, it could cause burn-out of
the wires.)

• Check specification of power source.

• Confirm that supplied electrical capacity is sufficient.

• See to that the starting voltage is maintained at more than 90 percent of the rated voltage
marked on the name plate.

• Confirm that the cable thickness is as specified in the power source specification.

• Always install an earth leakage circuit breaker.

• The following would be caused by voltage drop: Vibration of a magnetic switch, which will
damage the contact point, fuse breaking, disturbance of the normal function of the overload.

• The means for disconnection from a power supply shall be incorporated in the fixed wiring and
have an air gap contact separation of at least 3mm in each active(phase) conductors.

• Do not touch the capacitor even if you have disconnected the power for there is still high
voltage power on it, or electric shock hazard may occur. For your safety, you should start
repairing at least 5 minutes after the power is disconnected.

• The power is supplied from the outdoor unit. The indoor units are connected with a signal wire
with the outdoor unit (signal wire not included). Please make sure that the signal wires or
power cords are connected reliably and correctly, or the air conditioner could not run normally.

• Wrong wiring connections may cause some electrical parts to malfunction. A disconnection
device having an air gap contact separation in all active conductors should be incorperated in
the fixed wiring according to the national wiring regulation.

AIR PURGING

ATTENTION

• Excessive torque can break nut depending on installation conditions.

G

Air and moisture that remain in the refrigerant system, e.g. after installation, can cause undesirable effects
or damage as indicated below:

• Pressure in the system rises.

• All refrigerant work and refrigerant piping should comply with the local legislation, standards

and codes and should only be done by qualified and skilled engineers.

4

62

• Operating current rises.

• Cooling or heating efficiency drops.

• Moisture in the refrigerant circuit may freeze and block capillary tubing.

• Water may lead to corrosion of parts in the refrigeration system.

• Damage of the compressor.
Therefore, the indoor unit and tubing between the indoor and outdoor unit must always be leak tested and
evacuated with aid of a vacuum pump to remove any noncondensables and moisture from the system.

Connective pipe lenght Air purging method

Less than 5m Use vacuum pump. ------------------------

5~15m Use vacuum pump. (Pipe length-5)x15g

Additional amount above rating label amount of

refrigerant to be charged

PIPE LENGTH AND REFRIGERANT AMOUNT

• When relocate the unit to another place, perform evacuation using vacuum pump.

• Make sure the refrigerant added into the air conditioner is in liquid form in any case.

• Only use the type of refrigerant as stated on the rating label.

ELECTRICAL SAFETY AND GAS LEAK CHECK

It is advised to perform an electrical safety and gas leakage check prior to operation.

• Electrical safety check
Perform the electric safe check after completing installation:

1. Insulated resistance

The insulated resistance must be more than 2M Ω.

2. Grounding

After finishing grounding work, measure the grounding resistance by visual detection and groun­ding resistance tester. Make sure the grounding resistance is less than 4Ω.
Electrical leakage check (performing during test running)

3.

During test operation after finishing installation, use an electroprobe and multimeter to perform the
electrical leakage check. Turn off the unit immediately if leakage happens. Check and find out the

solution ways till the unit operate properly.

• Gas leak check

1. Soap water method

2. Dedicated special leak detector

work

4

63

TEST RUNNING

Test running

DBC

A

Perform test running after completing gas leak and electrical safety check.
The test running time should last more than 30 minutes.

1. Open the panel and lift the panel up to an angle which remains fixed. Do not lift the panel any fur-

ther when it stops with a click sound.

2. Press the manual control button twice until the operating indicator lights up, the unit will operate

on Forced Cool mode.

3. Check if all the functions works well during test running. Especially check whether the drainage of

indoor unit is smooth or not.

4. Press the manual switch button again after finishing the test running . The operating indicator turns

dark and the unit stops operating and is now ready for use.

Manual

control

button

AUTO/

COOL

4

64

4

65

BELANGRIJKE OPMERKING:

Deze onderhoudshandleiding is bedoeld voor personen die beschikken over voldoende kennis en ervaring
op het gebied van elektrische apparaten, elektronica, koeltechniek en mechanische inrichtingen. Pogingen
om het apparaat te installeren of te repareren kunnen leiden tot lichamelijk letsel en materiële schade. De
fabrikant of verkoper is niet verantwoordelijk voor de interpretatie van deze informatie, en is niet aan­sprakelijk voor een ondoelmatig gebruik van deze informatie.

De informatie, specificaties en parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd
naar aanleiding van technische aanpassingen of verbeteringen. De correcte specificaties worden aangege­ven op het typeplaatje.

• Lees deze installatiehandleiding zorgvuldig door alvorens het product te installeren.

• Wanneer het netsnoer beschadigd is, mag dit uitsluitend worden vervangen door bevoegd personeel.

• Installatiewerkzaamheden mogen uitsluitend in overeenstemming met de desbetreffende bekabe­lingsnormen en door bevoegd personeel worden uitgevoerd.

• Draag altijd de juiste persoonlijke beschermingsmiddelen zoals een veiligheidsbril, mondkapje, oorbe-

schermers, handschoenen etc.
De afbeeldingen in deze manual zijn alleen bedoeld voor uitleg en duidelijkheid. Ze kunnen dus afwij-

•
ken van het type airconditioner dat u gekocht heeft.

RESERVEONDERDELEN BESTELLEN:

Om uw bestelling snel en correct te kunnen afhandelen, hebben wij de volgende informatie nodig:

1. Modelnummer plus vermelding ‘binnen’ of ‘buiten’

2. Nummer in de opengewerkte tekening

3. Onderdeelaanduiding

4. Het aantal dat u wilt bestellen

1

66

INHOUD

VEILIGHEIDSMAATREGELEN 68

INSTALLATIE VAN BINNEN- EN BUITENUNIT 69

ELEKTRISCHE INSTALLATIE 76

REINIGEN MET LUCHT 79

PROEFDRAAIEN 80

WAARSCHUWING!

Installeer, verwijder of herinstalleer de unit niet zelf.

G

• Een ondeskundige installatie kan leiden tot waterlekkage, elektrische

schokken, koelmiddellekkage of brand. Raadpleeg voor de installatie

een geautoriseer
airconditioning. Let op: storingen veroorzaakt door een ondeskundige

installatie vallen niet onder de garantie.
De unit moet worden geïnstalleerd op een gemakkelijk toegankelijke

•
plaats. Alle bijkomende kosten voor het huren van speciale apparatuur om
de unit te onderhouden zijn voor rekening van de klant.

de dealer of specialisten op het gebied van

1

67

VEILIGHEIDSMAATREGELEN

Neem altijd het volgende in acht met betrekking tot de veiligheid:

• Lees de volgende WAARSCHUWING alvorens de airconditioning te installeren.
Neem de hier genoemde waarschuwingen in acht, aangezien deze belangrijke informatie bevatten met

•
betrekking tot veiligheid.

• Bewaar deze instructies, na het lezen ervan, samen met de gebruikershandleiding op een geschikte
plaats, zodat u deze documenten gemakkelijk kunt raadplegen.

De airconditioning bevat een koelmiddel en kan worden geclassificeerd als apparatuur onder druk. Neem
daarom altijd contact op met een installateur voor de installatie en het onderhoud van de airconditioning.
Het is aan te raden om de airconditioning jaarlijks te laten controleren en onderhouden door een geauto­riseerde airconditioningspecialist.

WAARSCHUWING

G

Installeer de airconditioning niet zelf.

• Een ondeskundige installatie kan leiden tot letsel als gevolg van brand, elektrische schokken,
het vallen van de unit of waterlekkage. Raadpleeg de dealer bij wie u de unit hebt gekocht of
een installateur

Installeer de unit op een veilige manier op een locatie die het gewicht van de unit kan dragen.

• Wanneer de unit wordt geïnstalleerd op een locatie die onvoldoende sterk is, kan de unit
vallen en letsel veroorzaken.

Gebruik de voorgeschreven elektrische bekabeling om de binnen- en buitenunit op een veilige
manier aan te sluiten, en sluit de kabels stevig aan op de aansluitgedeelten van het klem­menbor

• Een onjuiste aansluiting kan leiden tot brand.

Gebruik de meegeleverde of voorgeschreven onderdelen voor de installatie.

• Het gebruik van defecte onderdelen kan leiden tot letsel als gevolg van brand, elektrische

Voer de installatie op veilige wijze uit aan de hand van de installatie-instructie.

• Een ondeskundige installatie kan leiden tot lichamelijk letsel als gevolg van brand, elektrische

Voer werkzaamheden met betrekking tot de elektrische installatie altijd uit in overeenstemming
met de installatiehandleiding en gebruik een gesloten cir

• Indien de capaciteit van het voedingscircuit onvoldoende is, of als de elektrische installatie niet

d, zodat de spanning van de kabels niet op deze gedeelten wordt overgebracht.

schokken, het vallen van de unit etc.

schokken, het vallen van de unit of waterlekkage.

volledig is, kan dit leiden tot brand of elektrische schokken.

.

cuit.

Controleer of het koelgas tijdens of na de installatie niet lekt.

• Weglekkend koelmiddel is schadelijk voor het milieu en draagt mogelijk bij aan de opwarming
van de aarde.

Monteer de afdekking van de elektrische delen stevig op de binnenunit en het servicepaneel op
de buitenunit.

• Als de afdekkingen van de elektrische delen van de binnenunit en/of het servicepaneel van de
buitenunit niet goed worden bevestigd, kan dit leiden tot brand of elektrische schokken als
gevolg van stof, water etc.

1

68

WAARSCHUWINGEN

G

Installeer de unit niet op een plaats waar brandbaar gas lekt.

• Als gas weglekt en zich verzamelt in het gebied rondom de unit, kan dit leiden tot een
ontplof

Breng de afvoer-/pijpleidingen aan in overeenstemming met de installatie-instructie.

• Bij een defect in de afvoer-/pijpleidingen kan water uit de unit weglekken en kan huisraad nat
worden en beschadigd raken.

fing.

INSTALLATIE VAN BINNEN- EN BUITENUNIT

Het normale koelvermogen van de buitenunit SM 18113 bedraagt 8 kW. Dit wordt getest bij een buiten­lucht-omgevingstemperatuur (droge bol/natte bol) van 35 ºC / 24 ºC. Het werkelijke max. uitgangsvermo­gen is afhankelijk van de buitenluchtomgevingstemperatuur en de aansluitmethode en kan afwijken van
de nominale waarde. Met het oog op de wensen van gebruikers, is dit apparaat zo ontworpen dat het ook
kan werken als het vereiste totale vermogen van de binnenunits hoger is dan de nominale waarde. Indien
het totale vermogen van de binnenunits de nominale waarde van de buitenunit overschrijdt, kan het wer­kelijke uitgangsvermogen van de verschillende binnenunits minder worden.

Lees de informatie volledig door en ga vervolgens stap voor stap te werk.

Meer dan 15 cm.

Meer dan 12 cm.

Ten minste 2,3 m

Meer dan 12 cm.

Binnenunit

• Stel de binnenunit niet bloot aan warmte of stoom.

• Kies een plaats waar zich geen obstakels vóór of rondom de unit bevinden.

• Zorg ervoor dat condenswater continu omlaag kan worden afgevoerd.

• Plaats de unit niet in de buurt van een deuropening.

• Zorg ervoor dat de ruimte links en rechts van de unit meer dan 12 cmbedraagt.

• Gebruik een leidingzoeker om draadeinden op te sporen, zodat onnodige beschadiging van de wand kan
worden voorkomen.

• Er is een minimale leidinglengte van 3 meter vereist om trillingen en storende geluiden tot een minimum
te beperken.

• De binnenunit moet op de wand worden geïnstalleerd op een hoogte van ten minste 2,3 meter van de vloer.

• De binnenunit moet zodanig worden geïnstalleerd, dat een minimale afstand tot het plafond van 15 cm
wordt aangehouden.

• Bij eventuele variaties in de lengte van de leidingen moet de hoeveelheid koelmiddel worden aangepast.

LINKS

Meer dan 30 cm.

ACHTER

Meer dan 45 cm.

VOOR

Meer dan 200 cm.

RECHTS

Meer dan 60 cm.

1

69

Outdoor unit

• Indien er een afdak over de buitenunit wordt gebouwd om blootstelling aan direct zonlicht of regen
te voorkomen, dient ervoor te worden gezorgd dat de condensor niet geblokkeerd is.

• Zorg ervoor dat de ruimte rond de achterzijde van de unit meer dan 45 cm bedraagt en de ruimte rond
de linkerzijde meer dan 30 cm. Aan de voorzijde van de unit moet de ruimte meer dan 200 cm bedra­gen, terwijl bij de aansluitzijde (rechterzijde) een ruimte van 60 cm moet worden aangehouden.

• Zet geen dieren en planten of andere obstakels voor de luchtinlaat of -uitlaat.

• Houd rekening met het gewicht van de airconditioning en kies een plaats waar geluid en trillingen
geen overlast opleveren.

• Kies een zodanige plaats, dat de warme lucht en het geluid van de airconditioning geen overlast voor
de buren opleveren.

• Opmerking: de buitenunit produceert geluid wanneer deze in bedrijf is; dit kan in strijd zijn met de
plaatselijke wetgeving. Het is de verantwoordelijkheid van de gebruiker om dit te controleren en
ervoor te zorgen dat de apparatuur volledig voldoet aan de plaatselijke wetgeving.

• Zorg dat de unit waterpas staat.

ALGEMEEN

• Zorg ervoor dat de ondersteuningsconstructie en de verankeringsmethode voldoende zijn voor de des­betreffende locatie van de unit.

• Raadpleeg de plaatselijke wetgeving met betrekking tot het opstellen en installeren van airconditio­ningapparatuur.

• Als de buitenunit op dakconstructies of buitenwanden wordt geïnstalleerd, kan dit leiden tot storende
geluiden en trillingen, en kan de unit tevens worden geclassificeerd als niet-onderhoudbare installatie.

• Breng de airconditioning altijd op een gemakkelijk toegankelijke plaats aan.

MEEGELEVERDE ONDERDELEN

Voor de combinatie van 1 x SM 18113, 3x SM 1826, 1x SM1835

Nummer Aanduiding van accessoires Aantal

1 Installatieplaat 4

Zelftappende schroef AST 3,9 x 25 32

Vloeistofzijde

Gaszijde

Ø 6.35
Ø 9.53 (< 3.5 kW model)

Ø 12.7 (≥ 3.5 kW model)

Niet meegeleverd

G

2
3 Kunststof expansiepijp 1

4 Aansluitleiding

5 Afstandsbediening 4
6 Montageschroef ST2 • 9x10 8
7 Houder afstandsbediening 4
8 Afdichtring 1
9 Afvoerverbinding 1

LET OP!

Behalve de bovengenoemde onderdelen moeten de overige onderdelen die tijdens de installatie
noodzakelijk zijn, afzonderlijk door de koper van de airconditioning worden aangeschaft.

1

70

Ten minste

12 cm

Ten minste

12 cm

Ten minste

12 cm

Ten minste 15 cm

G

Luchtfilter

Afstandsbediening

Luchtfilter

Afstandsbediening

Luchtfilter

Afstandsbediening

LINKS ten

minste 30 cm

VOOR ten

minste 200 cm

Plaats de ver-

bindings-

kabel in een lus

Luchtfilter

Afstandsbediening

Luchtuitlaat

60 cm

boven

ACHTER ten
minste 4,5 cm

RECHTS ten

minste 60 cm

WAARSCHUWING

• Zorg ervoor dat de ruimte links en rechts van de binnenunit meer dan 12 cm bedraagt.
De binnenunit moet zodanig worden geïnstalleerd, dat een minimale afstand tot het plafond
van 15 cm wordt aangehouden.

• Gebruik een leidingzoeker om draadeinden op te sporen, zodat onnodige beschadiging van de
wand kan worden voorkomen.
Er is een minimale leidinglengte van 3 meter vereist om trillingen en storende geluiden tot een
minimum te beperken.

• De binnenunit moet op de wand worden geïnstalleerd op een hoogte van ten minste 2,3 meter
van de vloer.

• Ten minste twee van de richtingen A, B en C moeten vrij zijn van obstakels.

LET OP

• Deze afbeelding dient uitsluitend ter verduidelijking en indicatie. De afbeeldingen kunnen

G

verschillen van de airconditioning die u hebt gekocht.

• Koperen leidingen moeten afzonderlijk van elkaar worden geïsoleerd.

INSTALLATIE VAN DE BINNENUNIT

Correcte montage

van installatieplaat

Fig. 4

1

71

1. Installatieplaat aanbrengen

133

40

40

270

27

6

70

750

45

250

70

------------------------

293

920

50

50

40

285

90

------------------------

1. Breng de installatieplaat a horizontaal op structurele delen van de wand aan en houd een ruimte rond
de installatieplaat aan.

2. Als de wand is gemaakt van baksteen, beton of een vergelijkbaar materiaal, dienen acht h gaten met
een diameter van 5 mm in de wand te worden geboord. Breng de verankeringskl

fende bevestigingsschroeven c aan.

tref
Monteer de installatieplaat a op de wand met acht h schroeven van het type “A” c.

3.

OPMERKING

Monteer de installatieplaat en boor gaten in de wand in overeenstemming met de wandstructuur

G

en de desbetreffende bevestigingspunten op de installatieplaat. (afmetingen zijn in “mm” tenzij
anders aangegeven).

Ten minste 150 mm
tot het plafond

Omtrek van binnenunit

Installatieplaat

em b voor de desbe-

Meer dan 12 cm

vanaf de wand

Ø

65 koelmiddel-

Gat
leiding linksachter

< 3,5 kW

Ten minste 150 mm

Meer dan 12 cm

vanaf de wand

Ø

65 koelmiddel-

Gat
leiding linksachter

Omtrek van binnenunit

tot het plafond

Installatieplaat

≥ 3,5 kW

Wand

Buiten

Binnen

Meer dan 12 cm

vanaf de wand

Gat Ø65 koelmiddel­leiding rechtsachter

Meer dan 12 cm

vanaf de wand

Gat Ø65 koelmiddel-

leiding rechtsachter

Fig. 5

Fig. 6

≥5°

5 - 7 mm

per 100 mm

2. Boor een gat in de wand

1. Bepaal de positie van de gaten aan de hand van het schema in Fig. 6. Boor één a gat (65mm) enigs­zins schuin omlaag in de richting van de buitenzijde; dit voorkomt dat er water naar binnen dringt.

2. Maak altijd gebruik van een boorgeleider bij het boren in metalen roosters, metalen platen of verge­lijkbare materialen.

1

72

3. Installatie van aansluitleiding en waterafvoer

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

1. Laat de afvoerslang altijd helemaal schuin naar beneden lopen. Plaats de afvoerslang niet zoals
getoond in de onderstaande afbeelding.

Blokkeer de waterstroom niet door

een verhoging.

2. Bij het aansluiten van een verlenging van de afvoerslang dient het aansluitgedeelte van het verleng­stuk te worden geïsoleerd met een afschermpijp, zodat de afvoerslang niet omlaag zakt.

Leg het uiteinde van de afvoerslang

niet in water.

Aansluitleiding

Sluit eerst de binnenunit aan, vervolgens de buitenunit en buig en installeer de buis voorzichtig

1. Verwijder de afdekking van de leiding bij het leidingwerk links en rechts van het zijpaneel. De afdek­king van de leiding moet worden bewaard, aangezien deze opnieuw kan worden gebruikt wanneer de
airconditioning naar een andere locatie wordt verplaatst.

2. Installeer de leidingen rechts- en linksachter zoals getoond. Verbuig de aansluitleiding die wordt geïn­stalleerd op een hoogte van maximaal 43 mm van de wand.

LET OP

G

Ga uiterst voorzichtig te werk bij het verbuigen van de leiding. Zorg er altijd voor dat de leiding
wordt verbogen en niet wordt geknikt. Bij een geknikte leiding: probeer de geknikte leiding niet
te installeren, aangezien dit koelmiddellekkage kan veroorzaken.

3. Zet het uiteinde van de aansluitleiding vast. (Zie Aansluiting vastzetten in AANSLUITEN VAN KOEL­MIDDELLEIDINGEN)

Afdekking van

Leidinghouder

Afdekking van
leiding (rechts)

Leidingwerk

rechts

Leidingwerk rechtsachter

Fig. 7

Bovenste haak

Onderste haak

Opvulmateriaal

leiding (links)

Leidingwerk links

Leidingwerk
linksachter

Omtrek van binnenunit

Aansluitleiding

Fig. 8

Fig. 9

1

73

4. Installatie van binnenunit

1. Voer de leiding door het gat in de wand.

2. Breng de bovenste klem aan op de achterzijde van de binnenunit, op de bovenste haak van de instal­latieplaat, beweeg de binnenunit horizontaal om te controleren of deze stevig vastzit.

3. Het leidingwerk kan gemakkelijk worden aangebracht door de binnenunit op te tillen met een opvul­materiaal tussen de binnenunit en de wand. Verwijder het opvulmateriaal nadat de leidingen zijn aan­gebracht.

4. Duw het onderste gedeelte van de binnenunit omhoog tegen de wand. Beweeg de binnenunit vervol­gens horizontaal en verticaal om te controleren of deze stevig vastzit.

Binnenunit

Opvangkast

Leidinggedeelte

Aansluitleiding

Wikkelband

Fig. 10

Afvoerslang

Verbindingska
be

5. Leidingwerk aanbrengen en omwikkelen

Voeg de leidingen, verbindingskabel en afvoerslang met behulp van tape stevig samen tot een bundel, en
zorg dat dit gelijkmatig gebeurt (zie Fig. 10).

LET OP

G
G

Het condenswater van de achterzijde van de binnenunit wordt verzameld in de opvangkast en uit
de ruimte afgevoerd. Plaats geen andere objecten in de opvangkast.

WAARSCHUWING

• Sluit eerst de binnenunit aan en pas daarna de buitenunit.

• Laat de leidingen niet aan de achterzijde van de binnenunit naar buiten komen.

• Zorg ervoor dat de afvoerslang niet slap hangt.

• Breng warmte-isolatie aan op de beide hulpleidingen.

• Zorg ervoor dat de afvoerslang zich aan de onderzijde van de bundel bevindt. Wanneer de
slang aan de bovenzijde wordt aangebracht, kan de afvoerbak in de unit overlopen.

• Breng de voedingskabel nooit kruiselings over ander kabels aan en vlecht de kabels nooit in
elkaar.

• Laat de afvoerslang over de volledige lengte schuin omlaag lopen, zodat het condenswater
gemakkelijk wordt afgevoerd.

INSTALLATIE VAN DE BUITENUNIT

Voorzorgsmaatregelen bij buiteninstallatie

• Plaats de buitenunit op een stevige ondergrond om ongewenste geluiden en trillingen zo veel moge­lijk te beperken.

• Kies de richting van de luchtuitlaat zodanig, dat de afgevoerde lucht niet wordt belemmerd.

• Indien de installatieplaats wordt blootgesteld aan sterke wind, bijvoorbeeld aan zee, moet ervoor wor­den gezorgd dat de ventilator goed werkt door de unit in de lengterichting langs de wand te plaatsen
of door stof- of windleiplaten te gebruiken.

1

74

• Met name in gebieden met veel wind moet de unit zodanig worden geplaatst, dat blootstelling aan

A

B

wind wordt voorkomen.

• Zorg ervoor dat de luchtstroom niet door obstakels wordt belemmerd.

LET OP

Als de installatie wordt opgehangen, moet de montagesteun voldoen aan alle technische

G

voorschriften. De montagewand moet sterk genoeg zijn. Als dit niet het geval is, moet deze
verstevigd worden. De verbindingen tussen steun en wand en tussen steun en airconditioning
moeten stevig, stabiel en duurzaam zijn. Bij twijfel of onzekerheid hierover mag de unit niet
worden geplaatst, en moet de benodigde ondersteuning worden berekend en geconstrueerd
door een deskundige technicus.

Binnenunits die in combinatie gebruikt kun­nen worden

Lengte van één binnenunit max. 15 m.

Verschil in hoogte tussen binnen- en buiten­units

Verschil in hoogte tussen binnenunits max. 10 m.

Stop- / startfrequentie compressor

Spanning voedingsbron

Sterke wind

Aantal aangesloten units 1-4

Totaal kW van alle binnenunits samen 8,0 kW (nom.)

Als binnenunit hoger dan buitenunit max. 10 m.

Als binnenunit lager dan buitenunit max. 10 m.

1 cyclustijd ≥ 6 min.

Stoptijd ≥ 3 min.

Spanningsvariatie max. 10%

Spanningsvermindering tijdens het starten max. 15%

Interval niet in evenwicht max. 3%

Fig. 11

Bevestiging van de buitenunit

Veranker de buitenunit met bouten, borgringen en moeren ø 10 mm of ø 8 mm stevig en horizontaal op
een betonnen of stabiele ondergrond.

Luchtinlaat

A (mm) B (mm)

590 333

Lucht
inlaat

Luchtuitlaat

Fig. 12

1

75

Installatie van afvoerverbinding

A

B

(Zie Fig. 13)

Breng de afdichtring in het afvoerkniestuk aan, plaats vervolgens de afvoer
bodem van de buitenunit, en draai de verbinding 90° om de onderdelen stevig met elkaar te verbinden.
Sluit de afvoerverbinding aan met een verlenging van de afvoerslang (niet meegeleverd). Zo kan het con­denswater, dat zich vormt in de verwarmingsstand van de airconditioning, worden afgevoerd.

Afvoerver-

Afdichtring

binding

Gat in bodem van

buitenunit

Afdichtring

Afvoerpijp

Fig. 13

verbinding in het gat in de

AANSLUITEN VAN DE KOELMIDDELLEIDINGEN

LET OP

• Als gevolg van een te hoog koppel kan de moer onder bepaalde montage-omstandigheden

G

breken.

• Alle werkzaamheden met betrekking tot het koelgedeelte en de koelmiddelleidingen moeten
voldoen aan de plaatselijke wetgeving, normen en codes, en mogen uitsluitend worden
uitgevoerd door bevoegde en deskundige technici.

• Pas de juiste aanhaalmomenten toe (zie tabel 1) om te voorkomen dat de leidingen, verbindingsstuk­ken en moeren beschadigd raken.

Buiten-

diameter

Ø 6.35

Ø 9.53

Ø 12.7

Tabel 1: aanhaalmomenten

Aanhaalmoment

(160kgf.cm)

(300kgf.cm)

(400kgf.cm).

(N.cm)

1570

2940

3500

Extra aanhaalmoment

(N.cm)

1960

(200kgf.cm)

3430

(350kgf.cm)

4410

(450kgf.cm)

ELEKTRISCHE INSTALLATIE

Veiligheidsvoorschriften met betrekking tot eerste elektrische installatie

1. Bij een onveilige situatie (met betrekking tot elektrisch/mechanisch gedeelte en/of koelmiddel etc.)
mag de airconditioning niet worden geïnstalleerd.

2. De geleverde voedingsspanning moet binnen een bereik van 95%~105% van de nominale spanning
volgens de tabel met nominale waarden liggen.

3. Het voedingscircuit moet worden voorzien van een kruipstroombeveiliging met een capaciteit van 1,5
maal de maximale stroomsterkte van de unit.

4. Zorg ervoor dat de airconditioning goed geaard is.

5. Sluit de kabels aan volgens het bijgevoegde elektrisch aansluitschema, dat zich op het paneel van de
buitenunit bevindt.

1

76

6. Alle kabels moet voldoen aan plaatselijke en landelijke normen en codes met betrekking tot elektrische

10mm

4

0

m

m

L N S

L N S

inrichtingen, en moeten worden geïnstalleerd door bevoegde en deskundige elektriciens.

7. Speciaal voor deze airconditioning moeten een afzonderlijke afgetakt circuit en een enkel stopcontact
aanwezig zijn. Zie onderstaande tabel voor aanbevolen kabeldiameters en zekeringspecificaties:

G

G

Nominale ingangs-

Voeding

(schakelaar/zekering)

230V~50Hz 30A ≥ 2,5 mm

LET OP!

De voedingsspanning moet overeenkomen met de nominale spanning van de airconditioning.

BELANGRIJK

Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is,
mag u het apparaat absoluut niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn
als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.

stroom

kabels voor buiten-

en binnenunit

2

Sluit de kabel op de binnenunit aan

1. Verwijder het paneel en de schroef, en verwijder vervolgens de vensterafdekking.

2. Sluit de kabels overeenkomstig hun markeringen op de aansluitklemmen aan.

3. Omwikkel de kabels de niet met de aansluitklemmen zijn verbonden met isolatietape, zodat ze geen
contact maken met elektrische onderdelen.

4. Bevestig de klem van het netsnoer.

Paneel

Vensterafdekking

LET OP

Zorg er altijd voor dat de elektrische verbindingskabels van de binnenunit naar de buitenunit

G

correct zijn aangebracht. Wanneer bijv. een groene elektrische kabel is bevestigd op de klem
aangeduid met code “L” op de binnenunit, moet het andere uiteinde van dezelfde groene
elektrische kabel worden verbonden met de klem aangeduid met code “L” op de buitenunit.

Sluit de kabel op de buitenunit aan

(Zie Fig. 21)

1. Verwijder de afdekking van de elektrische onderdelen van de buitenunit.
Sluit de verbindingskabels op de aansluitingen aan volgens de desbetreffende nummers op het aan-

2.
sluitblok van de binnen- en buitenunit.

3. Om binnendringen van water te voorkomen, dient de verbindingskabel in een lus te worden aange­bracht, zoals wordt getoond in het installatieschema voor de binnen- en buitenunit.

4. Isoleer ongebruikte snoeren (geleiders) met PVC-tape. Zorg dat deze geen elektrische of metalen delen
aanraken.

1

77

10mm

4

0

m

m

L N S

L N S

40mm

10mm

Afdekking

Klemmenblok van buitenunit

G

Schroef

Fig. 21

Bedrading

Aansluitkabel van

binnenunit en

buitenunit

Binnenunit A Binnenunit B Binnenunit C Binnenunit D

Aarding

Aarding

Aansluitkabel van

binnenunit en

buitenunit

Aansluitkabel van

binnenunit en

buitenunit

Aansluitkabel van

binnenunit en

buitenunit

WAARSCHUWING

Nadat is voldaan aan bovenstaande voorwaarden, dient de bekabeling als volgt te worden
geprepareerd:

• Breng altijd een afzonderlijk voedingscircuit speciaal voor de airconditioning aan. Raadpleeg het
elektrische schema aan de binnenzijde van de afdekking van de regeling voor informatie over de
juiste bekabelingsmethode.

• De schroeven waarmee de bekabeling is vastgezet in de behuizing van elektrische aansluitingen
kunnen losraken als gevolg van trillingen waaraan de unit tijdens transport is blootgesteld.
Controleer al deze schroeven en zorg ervoor dat ze stevig vastgedraaid zijn. (Bij loszittende
schroeven kunnen de kabels doorbranden.)

• Controleer de specificatie van de voedingsbron.

• Controleer of het geleverde elektrische vermogen voldoende is.

• Zorg ervoor dat de startspanning op meer dan 90 procent wordt gehouden van de nominale
spanning die op het typeplaatje wordt vermeld.

• Controleer of de kabeldikte overeenkomt met de specificatie van de voedingsbron.

• Plaats altijd een aardlekschakelaar.

• Een spanningsdaling kan leiden tot het volgende: trilling van een magneetschakelaar, waardoor
het contactpunt beschadigd raakt, de zekering doorbrandt en de normale werking van de
overstroombeveiliging wordt verstoord.

• De vaste bekabeling moet zijn voorzien van een inrichting om een scheiding van de voeding te
bewerkstelligen, en moet een luchtspleet vormen van ten minste 3 mm in elke actieve
(fase)geleider.

• De condensator niet aanraken, zelfs niet als de stroom uitgeschakeld is. De condensator blijft
onder stroom staan waardoor u een schok kunt krijgen. Voor uw eigen veiligheid dient u pas 5
minuten na het uitschakelen van de stroom met reparatiewerkzaamheden te beginnen.

• De buitenunit voorziet de binnenunits van stroom. De binnenunits zijn via een draadleiding op de
buitenunit aangesloten (draadleiding niet inclusief). Controleer of de draadleidingen en
stroomkabels goed aangesloten zijn anders werkt de airconditioner niet goed.

• In sommige elektrische onderdelen kunnen als gevolg van verkeerde aansluitingen storingen
optreden. Alle actieve stroomdraden dienen in overeenstemming met de landelijke voorschriften
te zijn voorzien van een stroomverbreker.

1

78

REINIGEN MET LUCHT

LET OP

• Als gevolg van een te hoog koppel kan de moer onder bepaalde montage-omstandigheden

G

Als er lucht en vocht , bijvoorbeeld na de installatie, in het koelsysteem achterblijft, kan dat ongewenste
effecten of schade veroorzaken, zoals hieronder wordt vermeld:

• Druk in het systeem stijgt.

• Werkstroom neemt toe.

• Koel- of verwarmingsrendement neemt af.

• Door vocht in het koelmiddelcircuit kunnen capillaire leidingen bevriezen en geblokkeerd raken.

• Water kan corrosie van onderdelen in het koelsysteem veroorzaken.

• Beschadiging van de compressor.
Daarom moeten de binnenunit en het leidingwerk tussen de binnen- en de buitenunit altijd worden getest
op lekkages en worden leeggepompt met behulp van een vacuümpomp om eventueel aanwezige niet-con­denseerbare stoffen en vocht uit het systeem te verwijderen.

breken.

• Alle werkzaamheden met betrekking tot het koelgedeelte en de koelmiddelleidingen moeten
voldoen aan de plaatselijke wetgeving, normen en codes, en mogen uitsluitend worden
uitgevoerd door bevoegde en deskundige technici.

LENGTE VAN DE LEIDINGEN EN HOEVEELHEID KOELMIDDEL

Lengte van aansluitleiding Reinigingsmethode

Minder dan 5m Gebruik vacuümpomp ------------------------

5~15m Gebruik vacuümpomp (Leidinglengte-5) x 15g

• Wanneer de unit naar een andere locatie wordt verplaatst, moet deze worden leeggepompt met een
vacuümpomp.

• Zorg ervoor dat het koelmiddel waarmee de airconditioning wordt gevuld altijd vloeibaar is.

• Gebruik uitsluitend koelmiddel van het type dat wordt vermeld op het typeplaatje.

• De max. buislengte per binnenunit is 15 meter. Elke bocht is equivalent aan 1,2 meter buislengte.

Extra hoeveelheid boven nominale waarde

Hoeveelheid te vullen koelmiddel op typeplaatje

CONTROLE OP ELEKTRISCHE VEILIGHEID EN GASLEKKAGE

Wij adviseren voor ingebruikname van de airconditioner zorgvuldig te controleren op veilige aansluiting
van de bedrading en eventuele gaslekken.

• Controle op elektrische veiligheid
Controleer na afloop van de installatie de elektrische veiligheid:

1. Isolatieweerstand

De isolatieweerstand moet meer dan 2Mqbedragen.

1

79

2. Massaverbinding

Test running

DBC

A

Na het aanbrengen van de aardverbinding moet de aardingsweerstand visueel worden gecontro­leerd met behulp van een aardingsweerstandmeter. Zorg ervoor dat de aardingsweerstand minder
dan 4qbedraagt.
Controle op lekstroom (uitvoeren tijdens proefdraaien)

3.

Gebruik na afloop van de installatie en tijdens het proefdraaien een elektrosonde en een multi­meter om te controleren op lekstroom. Schakel de unit onmiddellijk uit als er sprake is van lek­stroom. Controleer het systeem en zoek een oplossing totdat de unit weer normaal werkt.

• Controle op gaslekkage

1. Zeepsopmethode

2. Speciale lekdetector

PROEFDRAAIEN

Na afloop van de gaslektest en de controle op elektrische veiligheid moet het systeem worden proefge­draaid.

1. Til het paneel omhoog totdat het vergrendeld is. Til het paneel niet verder omhoog wanneer het een
klikgeluid heeft gegeven.

2. Druk de knop voor handmatige bediening tweemaal in totdat de bedrijfsindicator gaat branden; de
unit werkt nu in de modus Geforceerde koeling.

3. Controleer tijdens het proefdraaien of alle functies goed werken. Controleer met name of de afvoer uit
de binnenunit soepel verloopt.

4. Druk de knop voor handmatige bediening na afloop van het proefdraaien opnieuw in. De bedrijfsin­dicator gaat uit, de werking van de unit wordt stopgezet en de unit is nu gereed voor gebruik.

Knop voor

handmatige

bediening

AUTO/

COOL

1

80

1

81

WAŻNA UWAGA:

Niniejsza instrukcja serwisu przeznaczona jest dla osób posiadających znajomość instalacji elektrycznych,
elektroniki, chłodnictwa i mechaniki. Wszelkie próby montażu lub naprawy urządzenia mogą spowodować usz­kodzenia ciała i szkody w mieniu. Producent bądź sprzedawca nie ponosi odpowiedzialności za interpretację
niniejszych informacji, nie ponosi też odpowiedzialności wynikającej z ich wykorzystania.

Informacje, specyfikacje i parametry mogą ulec zmianie bez powiadomienia z powodu modyfikacji technicznych
lub wprowadzenia ulepszeń. Szczegółowe dane techniczne podano na tabliczce znamionowej.

• Niniejszą instrukcję montażu należy dokładnie przeczytać przed instalacją produktu.

• W przypadku uszkodzenia przewodu zasilającego, jego wymiana może być prowadzona wyłącznie przez

osoby upoważnione.

• Montaż może być wykonywany wyłącznie przez upoważnione osoby i zgodnie z krajowymi normami

dotyczącymi instalacji elektrycznych.

• Zawsze należy zakładać właściwe środki ochrony osobistej, takie jak okulary ochronne, rękawice, maski

na twarz, ochr

• Ilustracje znajdujące się w niniejszej instrukcji służą jedynie objaśnieniu i podaniu wskazówek. Wygląd

zakupionego klimatyzatora może różnić się od wyglądu urządzenia przedstawionego na ilustracji.

onniki słuchu itp.

JAK ZAMAWIAć CZęśCI ZAMIENNE?

Aby zamówienie zostało złożone dokładnie i poprawnie, należy podać następujące informacje:

1. Nr modelu z informacją czy chodzi o jednostkę wewnętrzną czy zewnętrzną

2. Nr części z rysunku koordynacyjnego

3. Nazwa części

4. Zamawiana ilość

:

82

SPIS TREŚCI

ŚRODKI BEZPIECZEŃSTWA 84

MONTAŻ JEDNOSTKI WEWN TRZNEJ I ZEWN TRZNEJ 85

PRACE ELEKTRYCZNE 92

USUWANIE POWIETRZA 94

PRACA PRÓBNA 96

OSTRZEŻENIE!

Nie wolno samodzielnie montować, demontować i/lub ponownie montować

G

klimatyzatora.

• Nieprawidłowy montaż może spowodować wyciek wody, porażenie prądem,

wyciek czynnika chłodniczego lub pożar

skonsultować z autoryzowanym dostawcą lub ze specjalistą monter
urządzeń klimatyzacyjnych. Należy pamiętać, że błędy spowodowane

nieprawidłowym montażem nie są objęte gwarancją.

• Jednostka musi być zamontowana w miejscu łatwo dostępnym. Wszelkie

dodatkowe koszty
serwisowania urządzeń ponosi klient.

, związane z wynajęciem specjalnego sprzętu do

. W sprawie montażu należy

em

:

83

ŚRODKI BEZPIECZEŃSTWA

Ze względów bezpieczeństwa, należy zawsze przestrzegać następujących zaleceń:

• Przed montażem klimatyzatora należy konieczne przeczytać poniższe OSTRZEŻENIE.

• Należy przestrzegać przestróg podanych w niniejszej instrukcji, ponieważ zawierają one ważne informac-

je dotyczące bezpieczeństwa.

• Po przeczytaniu niniejszej instrukcji, należy przechowywać ją wraz z instrukcją obsługi w łatwo dostęp-

nym miejscu w celu skorzystania z nich w razie potrzeby w przyszłości.

Klimatyzator zawiera czynnik chłodniczy i może być zaliczany do urządzeń ciśnieniowych. Dlatego też, w celu
montażu i konserwacji klimatyzatora zawsze należy skontaktować się ze specjalistą od montażu takich urządzeń.
Zaleca się, aby raz w r

OSTRZEŻENIE

oku autoryzowany specjalista dokonywał przeglądu i serwisowania klimatyzatora.

G

Nie instalować urządzenia samodzielnie.

• Nieprawidłowy montaż może spowodować uszkodzenia ciała wskutek pożaru, porażenia prądem,
spadnięcia urządzenia lub wycieku wody
urządzenie zostało zakupione lub ze specjalistą od montażu.

Urządzenie należy montować w sposób bezpieczny, w miejscu o nośności
dostosowanej do masy urządzenia.

• W przypadku montażu w miejscu o niewystarczającej nośności, urządzenie może spaść, powodując
uszkodzenia ciała.

Do bezpiecznego podłączenia jednostki wewnętrznej i zewnętrznej należy użyć
podanych przewodów elektrycznych oraz podłączyć mocno przewody do
poszczególnych sekcji łączówki w taki sposób, aby nie przenosiły się na nie
naprężenia pochodzące od przewodów

• Nieprawidłowe podłączenie i mocowanie może spowodować pożar.

Podczas czynności montażowych należy używać części dostarczonych w komplecie
lub części wyspecyfikowanych.

Korzystanie z wadliwych części może doprowadzić do uszkodzeń ciała wskutek pożaru, porażenia

prądem, spadnięcia urządzenia itp.

Montaż należy przeprowadzać w sposób bezpieczny

• Nieprawidłowy montaż może spowodować uszkodzenia ciała wskutek pożaru, porażenia prądem,

spadnięcia urządzenia lub wycieku wody.

. Należy skonsultować się ze sprzedawcą, u którego

.

, zgodnie z instrukcją montażu.

Prace przy instalacjach elektrycznych należy wykonywać zgodnie z instrukcją
montażu i koniecznie podłączyć je do obwodu przeznaczonego specjalnie dla tego
urządzenia.

• Jeżeli moc obwodu zasilania jest niewystarczająca lub instalacja elektryczna jest niekompletna,

może to spowodować pożar lub porażenie prądem.

Należy sprawdzić, czy gazowy czynnik chłodniczy nie wycieka podczas montażu lub
po jego ukończeniu.

• Wyciek czynnika chłodniczego ma szkodliwy wpływ na środowisko naturalne i może przyczynić się

do globalnego ocieplenia.

Należy pewnie zamontować pokrywę przedziału elektrycznego w jednostce
wewnętrznej oraz panel serwisowy w jednostce zewnętrznej.

• Jeśli pokrywa przedziału elektrycznego jednostki wewnętrznej i/lub panel serwisowy jednostki

zewnętrznej nie zostaną pewnie zamocowane, może to spowodować pożar lub porażenie prądem
wywołane dostaniem się kurzu, wody itp.

:

84

PRZESTROGI

G

Nie należy instalować jednostki w miejscu, gdzie występują wycieki łatwopalnego
gazu.

• Wycieki gazu i jego gromadzenie się w pobliżu jednostki mogą spowodować wybuch.

Montaż instalacji odwadniającej / rur należy prowadzić zgodnie z instrukcją montażu.

• W przypadku wystąpienia usterki w instalacji ściekowej / rurach, może nastąpić wyciek wody z

jednostki, co może spowodować zamoknięcie oraz zniszczenie wyposażenia domu.

MONTAŻ JEDNOSTKI WEWN TRZNEJ I ZEWN TRZNEJ

Normalna wydajność chłodzenia jednostki zewnętrznej 18113 wynosi 8 kW. Wartość ta została przetesto­wana przy temperaturze zewnętrznej otoczenia (temperaturze mokrego/ suchego termometru w psychro­metrze) wynoszącej 35 °C / 24 °C. Faktyczna maksymalna moc wyjściowa zależna jest od temperatury zew­nętrznej otoczenia jak też od sposobu połączenia, i może różnić się od wartości znamionowej. Uwzględni­ając życzenia naszych klientów, urządzenie to zostało specjalnie tak skonstruowane, że działa ono również
wtedy, gdy wymagana moc ogólna jednostek wewnętrznych przewyższa wartość znamionową. Jeżeli moc
ogólna jednostek wewnętrznych przewyższa wartość znamionową jednostki zewnętrznej, to moc wyjścio­wa poszczególnych jednostek wewnętrznych może ulec obniżeniu.

Należy dokładnie przeczytać poniższe informacje a następnie wykonywać czynności według podanej
kolejności.

Ponad 12 cm.

Ponad 15 cm.

Ponad 12 cm.

2,3 m lub więcej

Jednostka wewnętrzna

• Nie należy narażać jednostki wewnętrznej na działanie ciepła lub pary.

• Należy wybrać miejsce, w którym przed lub wokół urządzenia nie ma przeszkód.

• Należy dopilnować, aby instalacja odprowadzająca kondensat była prowadzona ze stałym spadkiem.

• Nie należy montować jednostki w pobliżu drzwi.

• Należy pozostawić ponad 12 cm odstępy z lewej i z prawej strony jednostki.

• Aby uniknąć niepotrzebnego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i

innych obiektów w ścianach.

• Aby do minimum ograniczyć wibracje i hałas, niezbędna jest rura o długości przynajmniej 3 metrów.

• Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokości przynajmniej 2,3 metra od

podłogi.

• Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od sufitu.

• Wszelkie zmiany długości rury będą/mogą wymagać korekty ilości czynnika chłodniczego.

LEWA STRONA

Ponad 30 cm.

PRZÓD

Ponad 200 cm.

TYŁ

Ponad 45 cm.

PRAWA STRONA

Ponad 60 cm.

:

85

Jednostka zewnętrzna

• Gdy nad jednostką zewnętrzną zbudowany jest daszek mający chronić ją przed bezpośrednim oświetle-

niem słonecznym lub przed deszczem należy dopilnować, aby nie utrudniało to odprowadzania ciepła ze
skraplacza.

• Należy dopilnować, aby odstęp z tyłu i z lewej str

nostki należy pozostawić ponad 200 cm odstęp, a od strony przyłączy (z prawej strony) – ponad 60 cm.

• Nie należy umieszczać zwierząt, roślin, ani innych przeszkód na wlocie ani na wylocie powietrza.

• Należy uwzględnić masę klimatyzatora oraz dobrać takie miejsce, w którym hałas i drgania nie będą sta-

nowiły pr

• Należy dobrać takie miejsce, aby ciepłe powietrze i hałas klimatyzatora nie przeszkadzał sąsiadom.

• Należy pamiętać, że jednostka zewnętrzna wydaje dźwięk podczas pracy, co może powodować narusze-

nie lokalnych wymogów prawnych. Odpowiedzialność za sprawdzenie i dopilnowanie, aby urządzenie
było w pełni zgodne z wymogami prawa lokalnego, spoczywa na użytkowniku.

• Należy koniecznie wypoziomować jednostkę.

INFORMACJE OGÓLNE

• Należy dopilnować, aby konstrukcja nośna i metoda mocowania były dostosowane do miejsca, w którym

znajduje się jednostka.

• Należy zapoznać się z wymogami prawa lokalnego dotyczącymi montażu urządzeń klimatyzacyjnych.

• Jeżeli jednostka zewnętrzna jest zamontowana na dachu lub na ścianach zewnętrznych, może to spowodo-

wać nadmier

• Zawsze należy umieszczać klimatyzator w łatwo dostępnym miejscu.

oblemu.

ny hałas i drgania a ponadto instalacja taka może zostać uznana za nienadającą się do użycia.

ony jednostki wynosił ponad 45/30 cm. Z przodu jed-

WYPOSAŻENIE DOSTARCZONE WRAZ Z URZąDZENIEM

Dla kombinacji 1 x SM 18113, 3x SM 1826, 1x SM1835

G

LLpp.

.

1 Płyta montażowa 4
2 Wkręt samogwintujący A ST 3,9 × 25 32
3 Plastikowy kompensator rurowy 1

4

5 Pilot zdalnego sterowania 4
6
7 Uchwyt pilota zdalnego sterowania 4
8 Uszczelka 1
9 Złącze instalacji ściekowej 1

UWAGA!

Za wyjątkiem wymienionych wyżej części, zakup pozostałych części niezbędnych do montażu jest
obowiązkiem nabywcy klimatyzatora.

NNaazzwwaa eelleemmeennttuu wwyyppoossaażżeenniia

Elementy instalacji cieczy

Zespół rury
łączącej

Wkręt mocujący ST2 • 9 × 10

Elementy
instalacji
gazowej

a

Ø 6.35
Ø 9,53 (modele o mocy < 3,5 kW)

Ø12,7 (modele o mocy ≥ 3,5 kW)

IIlloośść

ć

Nie wchodzą w skład

dostawy

8

:

86

12 cm lub więcej

12 cm lub więcej

15 cm lub więcej

12 cm lub więcej

G

Filtr powietrza

Pilot zdalnego

sterowania

Filtr powietrza

Pilot zdalnego

sterowania

Filtr powietrza

Pilot zdalnego

sterowania

LEWA STRONA

30 cm lub więcej

PRZÓD

200 cm lub więcej

Zwinąć przewód

łączący

Filtr powietrza

Pilot zdalnego

sterowania

Wylot powietrza

cm

powyżej 60

TYŁ

4,5 cm lub więcej

PRAWA STRONA

60 cm lub więcej

PRZESTROGA

• Należy pozostawić ponad 12 cm wolnego miejsca z lewej i z prawej strony jednostki wewnętrznej.

Jednostka wewnętrzna powinna być zamontowana w sposób zapewniający 15 cm odstęp od
sufitu.

• Aby uniknąć niepotrzebnego uszkodzenia ściany, należy użyć wykrywacza elementów metalowych i

innych obiektów w ścianach.

• Aby do minimum ograniczyć wibracje i hałas, niezbędna jest rura o długości przynajmniej 3 metrów.

• Jednostka wewnętrzna powinna być zamontowana na ścianie, na wysokości przynajmniej 2,3 metra

od podłogi.

• Przynajmniej w dwóch kierunkach spośród kierunków A, B i C nie powinno być żadnych przeszkód.

UWAGA

• Niniejsza ilustracja służy jedynie objaśnieniu i podaniu wskazówek. Wygląd zakupionego

G

klimatyzatora może różnić się od wyglądu urządzenia przedstawionego na ilustracji.

• Przewody miedziane muszą być indywidualnie izolowane.

MONTAŻ JEDNOSTKI WEWNęTRZNEJ

Prawidłowe położe-

nie płyty montażowej

Rys. 4

:

87

1. Mocowanie płyty montażowej

270

70

750

45

250

70

------------------------

293

920

50

50

285

------------------------

1. Przymocuj płytę montażową a w pozycji poziomej do konstrukcji nośnej ściany, z zachowaniem odstępów
od płyty.

2. Jeśli ściana zbudowana jest z cegły, betonu lub podobnych materiałów, wywierć w ścianie osiem (8)
otworów o średnicy 5 mm. Załóż kołki rozporowe b, odpowiednie dla wkrętów montażowych c.
Zamocuj płytę montażową a na ścianie ośmioma (8) wkrętami typu „A” c.

3.

UWAGA

G

Przyłóż płytę montażową i wywierć otwory w odpowiednich miejscach na konstrukcji ściany,
odpowiednio do punktów mocowania na płycie montażowej. (O ile nie podano inaczej, wymiary są w
mm)

150 mm lub więcej do sufitu

Kontur jednostki wewnętrznej

Płyta montażowa

Ponad 12 cm od ściany

Lewy tylny otwór na rurę

czynnika chłodniczego Ø65

Kontur jednostki wewnętrznej

< 3,5 kW

150 mm lub więcej do sufitu

Płyta montażowa

Ponad 12 cm od ściany

Prawy tylny otwór na rurę

czynnika chłodniczego

Ø65

Ponad 12 cm od ściany

Lewy tylny otwór na rurę

czynnika chłodniczego Ø65

Wnętrze
budynku

Ściana

≥ 3,5 kW

Zewnętrze budyn-

ku

Ponad 12 cm od ściany

Prawy tylny otwór na rurę

czynnika chłodniczego

Ø65

Rys. 5

Rys. 6

≥5°

5 - 7 mm

na 100 mm

2. Wiercenie otworu w ścianie

1. Ustal położenie otworu według schematu przedstawionego na rys. 6. Wywierć jeden (1) otwór (65 mm) pod
kątem, lekko w dół, na zewnątrz budynku. Zapobiegnie to wlewaniu się wody do środka.

2. Wykonując otwór w metalowej kracie, płycie itp. należy zawsze używać rury osłonowej.

:

88

3. Montaż rury łączącej i instalacji ściekowej

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

43

1. Przewód ściekowy należy zawsze prowadzić ze spadkiem na całej długości. Nie należy instalować przewo­du ściekowego w sposób przedstawiony poniżej.

Nie należy blokować przepływu wody przez pro-

wadzenie przewodu do góry.

2. Podczas podłączania przedłużenia przewodu ściekowego, część łączącą przedłużenie przewodu odwadni­ającego należy zaizolować rurą osłonową, nie należy dopuścić aby wąż ściekowy luźno zwisał.

Nie należy wkładać końcówki przewodu ście-

kowego do wody.

Rura łącząca

Przyłączyć najpierw jednostkę wewnętrzną, następnie jednostkę zewnętrzną, przy czym rurę łączącą należy
przygiąć ostrożnie w celu umieszczenia jej we właściwym położeniu.

1. W celu zamontowania instalacji z lewej i z prawej strony klimatyzatora, należy zdjąć zaślepkę z panelu bocz­nego. Zaślepkę rury należy zachować, ponieważ można jej będzie użyć w razie przenoszenia klimatyzatora
w inne miejsce.
Należy zamontować przewody z lewej tylnej i z prawej tylnej strony w sposób przedstawiony poniżej. Rurę

2.
łączącą wygiąć tak, aby znajdowała się na wysokości 43 mm lub mniej od ściany.

UWAGA

G

3. Podłącz koniec rury łączącej. (Zobacz temat Uszczelnianie połączenia w rozdziale PODŁĄCZANIE INSTA-

Podczas zginania rur należy zachować najwyższą ostrożność. Należy zawsze pamiętać o tym, aby
rury były zgięte a nie zgniecione. Rury zgniecionej nie wolno instalować, ponieważ grozi to wyciekiem
czynnika chłodniczego.

LACJI CZYNNIKA CHŁODNICZEGO.)

Kontur jednostki wew-

nętrznej

Rys. 8

Zaślepka rury (lewa)

Lewa rura

Lewa rura tylna

Uchwyt rury

Zaślepka rury (prawa)

Prawa rura

Rys. 9

Prawa rura tylna

Rys. 7

Hak górny

Hak dolny

Element

amortyzujący

Rura łącząca

:

89

4. Montaż jednostki wewnętrznej

1. Przełóż rurę przez otwór w ścianie.

2. Górny zaczep z tyłu jednostki wewnętrznej nałóż na hak górny płyty montażowej, przesuń
jednostkę wewnętrzną w obie strony na boki, aby sprawdzić, czy jest pewnie zawieszona.

3. Podłączenie rur można łatwo wykonać, wkładając element amortyzujący pomiędzy jednostkę wewnętrzną a
ścianę. Wyjmij go po podłączeniu instalacji rurowej.

4. Dosuń dolną część klimatyzatora do ściany. Następnie przesuń jednostkę wewnętrzną na boki oraz w górę
i do dołu, aby sprawdzić, czy jest dobrze zawieszona.

Jednostka wewnętrzna

Zbiornik na

skropliny

Miejsce na rury

Rura łącząca

Taśma do

owijania

Przewód

ściekowy

Przewód

łączący

Rys. 10

5. Instalowanie rur i owijanie

Owiń taśmą rury, przewód łączący i przewód ściekowy, dokładnie i równomiernie, jak to pokazano na rys.10.

UWAGA

Ponieważ skropliny powstające z tyłu jednostki wewnętrznej gromadzą się w zbiorniku na skropliny i

G
G

są odprowadzane rurami poza pomieszczenie, nie wolno niczego więcej wkładać do zbiornika na
skropliny.

PRZESTROGA

• W pierwszej kolejności należy podłączyć jednostkę wewnętrzną, a następnie jednostkę zewnętrzną.

• Nie wolno dopuścić do odłączenia instalacji rurowej z tyłu jednostki wewnętrznej.

• Należy uważać, aby nie doszło do poluzowania się przewodu ściekowego.

• Należy wykonać izolację cieplną obu przewodów pomocniczych.

• W wiązce owiniętej taśmą przewód ściekowy powinien być położony jako najniższy. Umieszczenie

przewodu u góry może spowodować przepełnienie zbior

• Nie należy ani krzyżować, ani skręcać przewodu zasilającego z jakimkolwiek innym okablowaniem.

• W celu sprawnego odprowadzenia skroplin, przewód ściekowy musi być prowadzony ze spadkiem

na całej długości.

MONTAŻ JEDNOSTKI ZEWNęTRZNEJ

nika ściekowego wewnątrz jednostki.

Środki ostrożności związane z montażem jednostki zewnętrznej

• Aby uniknąć wzrostu poziomu hałasu i drgań, jednostkę zewnętrzną należy zamontować na sztywnej podstawie.

• Należy ustalić kierunek wylotu powietrza tak, aby nie tamować wypływu powietrza.

• W przypadku miejsca montażu wystawionego na silny wiatr, jak np. nad morzem, należy dopilnować, aby wen-

tylator działał prawidłowo, ustawiając jednostkę wzdłuż ściany lub używając osłony przeciwpyłowej lub ekranu.

• Szczególnie na obszarach wietrznych, jednostkę należy zamontować tak, aby ograniczyć wchodzenie wiatru.

• Żadne przeszkody nie mogą tamować przepływu powietrza.

:

90

G

A

B

UWAGA

W razie konieczności zawieszenia instalacji, wspornik instalacyjny powinien być zgodny ze wszystkimi
wymaganiami technicznymi. Ściana montażowa powinna być wystarczająco wytrzymała lub należy
podjąć działania mające na celu jej wzmocnienie. Połączenia między wspornikiem a ścianą oraz
wspornikiem a klimatyzatorem powinny być mocne, stabilne i niezawodne. W przypadku jakichkolwiek
wątpliwości lub niepewności, nie należy montować urządzenia, ale należy zlecić przeliczenie i
zaprojektowania wspornika doświadczonemu konstruktorowi.

Jednostki wewnętrzne, które mogą być
eksploatowane w sposób kombinowany

Długość jednostki wewnętrznej

Różnica wysokości pomiędzy jednostkami
wewnętrznymi i jednostkami zewnętrznymi

Różnica wysokości pomiędzy jednostkami wewnętrznymi

Częstotliwość w chwili przerywania / rozpoc­zynania pracy sprężarki

Napięcie źródła zasilania

Liczba przyłączonych urządzeń

Moc ogólna wszystkich jednostek wewnętrz­nych w kW

Jeżeli jednostka wewnętrzna umieszczona jest
powyżej jednostki zewnętrznej

Jeżeli jednostka wewnętrzna umieszczona jest
poniżej jednostki zewnętrznej

1 czas cyklu

Czas wyłączenia się

Wahania napięcia

Spadek napięcia podczas uruchamiania

Nierównomierne przedziały

Silny wiatr

1-4

8,0 kW

≤ 15 m.

≤ 10 m.

≤ 10 m.

≤ 10 m.

≥ 6 min.

≥ 3 min.

≤ 10%

≤ 15%

≤ 3%

Rys. 11

Ustawienie jednostki zewnętrznej

Jednostkę zewnętrzną należy ustawić w pozycji poziomej na betonie lub sztywnym fundamencie i zamocować
śrubami, podkładkami zabezpieczającymi i nakrętkami ø10 mm lub ø8 mm i mocno je dokręcić.

Wlot powietrza

A (mm) B (mm)

Wlot powietrza

590 333

Wylot powietrza

Rys. 12

Montaż złącza ściekowego

(patrz rys. 13)

Zamocuj uszczelkę na kolanku instalacji odwadniającej a następnie wsadź złącze ściekowe do otworu w wan­ience ściekowej pod jednostką zewnętrzną, obróć o 90
przewód ściekowy (nie wchodzi w skład dostawy). W ten sposób można odprowadzić skroploną wodę pow­stającą podczas pracy klimatyzatora w trybie grzania.

o

, aby je zamocować. Do złącza ściekowego podłącz

:

91

A

B

Uszczelka

Złącze instalacji

ściekowej

Otwór w wanience ściekowej

jednostki zewnętrznej

Uszczelka

Przewód ściekowy

Rys. 13

PODłąCZANIE PRZEWODóW CZYNNIKA CHłODZąCEGO

UWAGA

• W zależności od warunków montażu, użycie za dużego momentu dokręcenia może spowodować

G

• Wybierz właściwy moment dokręcenia (podany w tabeli 1), aby uniknąć uszkodzenia rur, elementów

pęknięcie nakrętki.

• Wszystkie prace związane z czynnikiem chłodniczym i instalacją czynnika chłodniczego powinny być

zgodne z wymogami prawa lokalnego, normami i przepisami oraz powinny być wykonywane jedynie
przez doświadczonych techników

złącznych i nakrętek.

.

Średnica zew-

nętrzna

Ø 6.35

Ø 9.53

Ø 12.7

Tabela 1: moment dokręcenia

Moment dokręcenia

(N. cm)

1570

(160kgf.cm)

2940

(300kgf.cm)

3500

(400kgf.cm).

Dodatkowy moment

dokręcenia (N. cm)

1960

(200kgf.cm)

3430

(350kgf.cm)

4410

(450kgf.cm)

PRACE ELEKTRYCZNE

Przepisy bezpieczeństwa elektrycznego podczas wstępnego montażu

1. W przypadku wystąpienia sytuacji niebezpiecznej (dotyczącej instalacji elektrycznej, mechanicznej i/lub

2. Napięcie zasilania powinno mieścić się w zakresie od 95% do 105% napięcia nominalnego, podanego w

3. W obwodzie zasilania należy zainstalować zabezpieczenie przeciwupływowe (ziemnozwarciowe) oraz

4. Zapewnić, aby klimatyzator był dobrze uziemiony.

5. Podłącz przewody elektryczne zgodnie z dołączonym schematem połączeń znajdującym się na panelu

6. Cała instalacja elektryczna powinna być zgodna z lokalnymi i krajowymi normami i przepisami elektrycz-

7. Klimatyzator tego typu wymaga osobnego obwodu zasilania z indywidualnym gniazdkiem. Poniższa tabe-

czynnika chłodzącego itp.) nie należy instalować klimatyzatora.

tabliczce znamionowej.

wyłącznik zasilania o obciążalności 1,5-krotnie większej od maksymalnego prądu jednostki.

jednostki zewnętrznej.

nymi i powinna być zainstalowana przez uprawnionych elektryków.

la zawiera sugerowane przekroje przewodów i parametry bezpieczników:

:

92

10mm

4

0

m

m

L N S

L N S

Zasilanie

Znamionowy prąd

wejściowy(Wyłącznik/be

zpiecznik)

Specyfikacja przewodu

zasilającego jednostki

zewnętrznej/wewnętrznej

230V~50Hz 30A

UWAGA!

G

Napięcie zasilania powinno odpowiadać napięciu znamionowemu klimatyzatora.

≥

2,5 mm

2

Podłączanie kabla zasilającego do jednostki wewnętrznej

UWAGA!

Klimatyzator MUSI byc przyłaczony do sieci zasilajacej przewodem uziemiajacym. Jezeli

G

1. Zdejmij panel i odkręć wkręt, a następnie zdejmij osłonę okna.

2. Podłącz przewody do zacisków zgodnie z oznaczeniami.

3. Przewody niepodłączone do zacisków owiń taśmą izolacyjną tak, aby nie stykały się z podzespołami elek-

4. Zamocuj zacisk przewodu zasilającego.

przyłaczenie do sieci nie jest uziemiajace, urzadzenia niw wolno w zadnym wypadku do niej
przyłaczac. Gdy klimatyzator jest przyłaczony do sieci zasilajacej, wtyczka przewodu zasilajacego
musi byc zawsze łatwo dostepna. Przed przystapieniem do instalacji klimatyzatora zapoznaj sie
najpierw z instrukcja obsługi i postepuj zgodnie z podanymi w niej zaleceniami

trycznymi.

Panel

Osłona okna

UWAGA

Zawsze należy upewnić się, czy podłączenia przewodów elektrycznych z jednostki wewnętrznej do

G

zewnętrznej są poprawnie wykonane, np., gdy zielony przewód elektryczny jest podłączony do zacisku
o symbolu „L” jednostki wewnętrznej, drugi koniec tego samego zielonego przewodu elektrycznego
powinien być podłączony do zacisku o symbolu „L” jednostki zewnętrznej.

Podłączanie kabla zasilającego do jednostki zewnętrznej

Patrz rys. 21

1. Zdejmij pokrywę skrzynki elektrycznej jednostki zewnętrznej.
Podłącz przewody łączące do zacisków o odpowiednich numerach na listwach zaciskowych jednostki wew-

2.
nętrznej i zewnętrznej.

3. Aby zapobiec przedostawaniu się wody, należy uformować pętlę na przewodzie łączącym, jak pokazano na
schemacie montażowym jednostki wewnętrznej i zewnętrznej.

4. Nieużywane przewody (żyły) zaizolować taśmą PCV. Upewnić się, że nie stykają się one z żadnymi elemen­tami elektrycznymi ani metalowymi.

:

93

10mm

4

0

m

m

L N S

L N S

40mm

10mm

Osłona

Listwa zaciskowa jednostki

zewnętrznej

G

Wkręt

Okablowanie

Rys. 21

Przewód łączący jednostkę

wewnętrzną i jednostką

zewnętrzną

Jednostka

zewnętrzna A

Uziemienie

Uziemienie

Przewód łączący jednostkę

wewnętrzną i jednostką

zewnętrzną

Przewód łączący jednostkę

wewnętrzną i jednostką

Jednostka

zewnętrzna A

Przewód łączący jed-

zewnętrzną

nostkę wewnętrzną i
jednostką zewnętrzną

Jednostka

zewnętrzna A

Jednostka

zewnętrzna A

PRZESTROGA

Po spełnieniu powyższych warunków, przygotować instalację elektryczną w następujący sposób:

• Klimatyzator musi mieć zawsze osobny obwód zasilający, przeznaczony wyłącznie dla tego

urządzenia. Podłączenia elektryczne należy wykonać zgodnie ze schematem znajdującym się na
wewnętrznej str

onie pokrywy sterowania.

• Wkręty mocujące instalację elektryczną wewnątrz szafy elektrycznej mogą poluzować się wskutek

dr

gań, na które narażona jest jednostka podczas transportu. Należy je sprawdzić i upewnić się, czy

są mocno dokręcone. (Ich poluzowanie może spowodować spalenie się przewodów.)

• Należy sprawdzić parametry źródła zasilania.

• Należy upewnić się, czy napięcie zasilania jest wystarczające.

• Należy sprawdzić, czy napięcie rozruchowe utrzymywane jest na poziomie powyżej 90 procent

napięcia nominalnego, podanego na tabliczce znamionowej.

• Należy sprawdzić, czy grubość przewodów jest zgodna z wartością podaną w specyfikacji źródła

zasilania.

• Należy zawsze instalować wyłącznik z wyzwalaczem ziemnozwarciowym.

• Spadek napięcia może spowodować: Drgania wyłącznika magnetycznego, powodujące

uszkodzenie styku, zadziałanie bezpiecznika, zakłócenia prawidłowego działania przeciążenia.

• Zabezpieczenia powodujące odłączenie zasilania powinny był wbudowane w instalacji elektrycznej.

W każdym z nich szczelina powietrzna między stykami dla każdej fazy powinna wynosić
przynajmniej 3 mm.

• Nie należy dotykać kondensatora, nawet po odłączeniu zasilania, ponieważ wciąż jest on pod

wysokim napięciem. W przeciwnym razie może wystąpić zagr
własnego bezpieczeństwa naprawę należy rozpocząć przynajmniej 5 minut po odłączeniu zasilania.

• Zasilanie jest doprowadzone z jednostki zewnętrznej. Jednostki wewnętrzne (maks. 4) połączone są

ożenie porażenia prądem. Dla

przewodem sygnałowym z jednostką zewnętrzną (przewód sygnałowy nie wchodzi w skład
dostawy). Należy dopilnować, aby przewody sygnałowe były podłączone w sposób niezawodny i
poprawnie, w przeciwnym wypadku klimatyzator może nie działać normalnie.

• Nieprawidłowe podłączenie przewodów może spowodować wadliwe działanie niektórych

podzespołów elektrycznych. Urządzenie odłączające źródło zasilania, w którym do oddzielania żył
fazowych stosuje się przerwę powietrzną powinno być wbudowane w stałą instalację elektryczną
zgodnie z krajowymi przepisami dotyczącymi instalacji elektrycznych.

:

94

USUWANIE POWIETRZA

UWAGA

• W zależności od warunków montażu, użycie za dużego momentu dokręcenia może spowodować

G

Powietrze i wilgoć zalegające w instalacji czynnika chłodzącego, np. po montażu, mogą przynieść niepożądane
skutki lub spowodować następujące uszkodzenia:

• Wzrost ciśnienia w układzie.

• Wzrost prądu roboczego.

• Spadek wydajności chłodzenia lub grzania.

• Wilgoć w instalacji czynnika chłodniczego może zamarznąć i zatkać przewody kapilarne.

• Obecność wody może prowadzić do korozji elementów instalacji chłodzenia.

• Uszkodzenie sprężarki.

Dlatego też, jednostka wewnętrzna i instalacje pomiędzy jednostką wewnętrzną a zewnętrzną muszą być zaws­ze sprawdzane pod kątem szczelności i opróżniane przy użyciu pompy próżniowej, w celu usunięcia z instalacji

esztek gazów i wilgoci.

r

pęknięcie nakrętki.

• Wszystkie prace związane z czynnikiem chłodniczym i instalacją czynnika chłodniczego powinny być

zgodne z wymogami prawa lokalnego, normami i przepisami oraz powinny być wykonywane jedynie
przez doświadczonych techników

.

DłUGOść RURY I ILOść CZYNNIKA CHłODZąCEGO

Dodatkowa ilość czynnika chłodniczego, którą nale-

Długość rury łączącej Metoda usuwania powietrza

Poniżej 5 m Użyj pompy próżniowej. ------------------------

5~15m Użyj pompy próżniowej. (Długość rury-5) × 15 g

• Po przeniesieniu jednostki w inne miejsce, usunąć powietrze za pomocą pompy próżniowej.

• Należy upewnić się, czy czynnik chłodniczy dodany do klimatyzatora jest w stanie ciekłym.

• Należy używać wyłącznie czynnika chłodniczego podanego na tabliczce znamionowej.

• Maksymalna długość rury łączącej każdej jednostki wewnętrznej 15 m. Każde zagięcie rury odpowi-

ada 1,2 m jej długości.

ży dodać ponad ilość podaną na tabliczce znamio-

nowej

SPRAWDZENIE BEZPIECZEńSTWA INSTALACJI ELEKTRYCZNEJ I SZCZELNOśCI

Przed rozpoczęciem użytkowania urządzenia zaleca się sprawdzenie bezpieczeństwa instalacji elektrycznej oraz
sprawdzenie gazoszczelności.

• Sprawdzenie bezpieczeństwa instalacji elektrycznej
Po zakończeniu montażu należy sprawdzić bezpieczeństwo instalacji elektrycznej:

:

95

1. Rezystancję izolacji

Test running

DBC

A

Rezystancja izolacji musi mieć wartość wyższą niż 2 M.

2. Instalacja uziemienia

Po wykonaniu instalacji uziemienia, należy dokonać wzrokowej oceny uziemienia oraz zmierzyć
rezystancję przy użyciu miernika. Należy sprawdzić, czy rezystancja uziemienia ma wartość niższą niż 4Ω.
Sprawdzenie prądów upływowych (wykonywane podczas pracy próbnej)

3.

Podczas próby działania urządzenia po zakończeniu montażu, należy przy użyciu próbnika elektrycznego
i multimetru sprawdzić prądy upływowe. W przypadku pojawienia się prądów upływowych natychmiast
wyłączyć jednostkę. Należy sprawdzić i usunąć problem aż urządzenie będzie działać prawidłowo.

• Sprawdzenie gazoszczelności

Wodą z mydłem

1.

2. Specjalny wykrywacz nieszczelności

PRóBA DZIAłANIA

Po sprawdzeniu gazoszczelności instalacji i bezpieczeństwa instalacji elektrycznej wykonać próbę działania.
Próba działania powinna trwać dłużej niż 30 minut.

1. Otwórz panel i unieś go, ustawiając pod kątem, przy którym pozostanie w stałym położeniu. Jeżeli

usłyszymy dźwięk zatrzaśnięcia i panel zatrzyma się, nie należy podnosić go dalej.

2. Naciśnij dwukrotnie przycisk sterowania ręcznego, aż zaświeci się kontrolka pracy, jednostka będzie pra-

cowała w trybie wymuszonego chłodzenia.

3. Podczas próby działania sprawdź, czy wszystkie funkcje działają prawidłowo. Sprawdź szczególnie, czy

odprowadzanie ścieków z jednostki wewnętrznej odbywa się bez problemów.

4. Po zakończeniu próby działania ponownie naciśnij przycisk sterowania ręcznego. Kontrolka pracy gaśnie

a jednostka przestaje działać i jest gotowa do pracy.

Przycisk

sterowania

ręcznego

AUTO/
COOL

:

96

:

97

DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL B.V.

i ÖSTERREICH

PVG Austria V

ertriebsgmbH
Salaberg 49
3350 HAAG
tel: [phone]
fax: [phone]
email: [e-mail]

e BELGIË

PVG Belgium NV/SA
Industrielaan 55
2900 SCHOTEN
tel:

[phone]
fax: [phone]
email: [e-mail]

q SCHWEIZ

PVG Schweiz AG
Salinenstrasse 63
4133 PRATTELN
tel:

[phone]
fax: [phone]
email: [e-mail]

2 DEUTSCHLAND

PVG Deutschland GmbH
Siemensstrasse 31
47533 KLEVE
tel:

0800 - 9427646
fax: [phone]
email: [e-mail]

4 UNITED KINGDOM

Scott Brothers Ltd.
The Old Barn, Holly House Estate
Cranage, Middlewich, CW10 9L

T UK
tel.: [phone]
fax: [phone]
email: [e-mail]

> ITALIA

PVG Italy SRL
Via Niccolò Copernico 5
50051 CASTELFIORENTINO (FI)
tel:

[phone]
fax: [phone]
email: [e-mail]

u NORGE

Appliance Norge AS
Vogellunden 31
1394 NESBRU
tel:

[phone]
fax: [phone]
email: [e-mail]

1 NEDERLAND

PVG International B.V.
P.O. Box 96
5340 AB OSS
tel: [phone]
fax: [phone]
email: [e-mail]

6 DANMARK

Appliance A/S
Blovstroed Teglvaerksvej 3
DK-3450 ALLEROED
tel: [phone]
fax: [phone]
email: [e-mail]

5 ESPAÑA

PVG España S.A.
Pol. Ind. San José de Valderas II
Comunidad ”La Alameda”
C/ Aurora Boreal, 19
28918 LEGANÉS (Madrid)
tel: [phone]
fax: [phone]
email: [e-mail]

3 FRANCE

PVG France SARL
4, Rue Jean Sibélius

. 185

B.P
76410 SOTTEVILLE SOUS LE VAL
tel: [phone]
fax: [phone]
email: [e-mail]

FFIINN

SUOMI

Appliance Finland Oy
Piispantilankuja 6C
02240 ESPOO
tel: [phone]
fax: [phone]
email: [e-mail]

9 PORTUGAL

Gardena, Lda
Recta da Granja do Marquês
ALGUEIRÃO
2725-596 MEM MARTINS
tel: + 35 21 92 28 530
fax:

+ 35 21 92 28 536
email: [e-mail]

: POLSKA

PVG Polska Sp. z. o. o.

ścielna 110

ul. Ko
26-800 Białobrzegi
tel:

[phone]
fax: [phone]
email: [e-mail]

= SVERIGE

Appliance Sweden AB
Sjögatan 6
25225 HELSINGBORG
tel: [phone]
fax:

[phone]
email: [e-mail]

y SLOVENIJA

Monteko d.o.o.
Neubergerjeva 4
1000 Ljubljana
tel: [phone]
fax: [phone]
email: [e-mail]

TTRR

TURKEY

PVG Is›tma Klima So¤utma Ltd.fiti.

Tepekule is merkezi
Anadolu Cad. No: 40 K:3 D:306
35010 BA

YRAKLI/IZMIR
tel: + 90 232 461 51 01
fax: + 90 232 461 51 85
email: [e-mail]

PVG Traffic avg©080228 instal_SM18113
