Zenec Z-N720, Z-N720MH User Manual [de]

Z-N720

2-DIN NAVICEIVER

USER MANUAL

BEDIENUNGSANLEITUNG

ENGLISH/ GERMAN

Z-N720

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE ...................................................................................... 3

TASTEN DES BEDIENTEILES ........................................................................... 4-5

HAUPTFERNBEDIENUNG ................................................................................. 6-7

GRUNDLEGENDE BEDIENUNG DES GERÄTES .............................................8-9

BEDIENUNG DES TUNERS ........................................................................... 10-13

BEDIENUNG DER CD/DVD WIEDERGABEQUELLE ...................................14-17

BEDIENUNG DER USB WIEDERGABEQUELLE .........................................18-24

BEDIENUNG DER IPOD / IPHONE WIEDERGABEQUELLEN ..................... 25-29

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG .................. 30-39

BEDIENUNG DER A2DP-WIEDERGABEQUELLE ....................................... 40-41

GRUNDLEGENDE BEDIENUNG DES NAVIGATIONSSYSTEMS* ............... 42-43

SYSTEMEINSTELLUNGEN ...........................................................................44-53

M-ZONE BEDIENUNG ......................................................................................... 54

BEDIENUNG DER EXTERNEN DVB-T / DAB+ WIEDERGABEQUELLEN ....... 55

GLOSSAR ....................................................................................................... 56-58

FEHLERDIAGNOSE ....................................................................................... 59-60

SPEZIFIKATIONEN ............................................................................................. 61

GARANTIE ...................................................................................................... 62-63

LEGAL DISCLAIMER .......................................................................................... 64

GRACENOTE ENDBENUTZER-LIZENZVERTRAG ........................................... 65

EG KONFORMITÄTSERKLÄRUNG ................................................................... 66

* DIE BEDIENUNGSANLEITUNG FÜR DAS NAVIGATIONSSYSTEM LIEGT DEM
GERÄT ALS SEPARATES HANDBUCH BEI.

SICHERHEITSHINWEISE

1. Lesen Sie die Anleitung vollständig durch.

2. Bewahren Sie die Anleitung sorgfältig auf. Sie sollte jedem Benutzer dieses Gerätes frei
zugänglich sein.

3. Beachten Sie sämtliche Warnungen und befolgen Sie die Anweisungen, um Probleme zu vermeiden.

4. Dieses Gerät ist nur für den Betrieb an einem Bordnetz mit +12V DC und Minus gegen
Masse geeignet.

5. Montieren und bedienen Sie das Gerät nur so, wie es in der Bedienungsanleitung beschrieben wird.
Alles andere kann zum Erlöschen Ihres Garantieanspruches führen.

6. Zerlegen oder modifizieren Sie das Gerät nicht. Ihr Garantieanspruch erlischt dadurch. Versuchen
Sie auch nicht das Gerät selbst zu reparieren oder zu warten, sondern wenden Sie sich an einen
autorisierten ZENEC-Fachhändler.

7. Benutzen Sie nur das Originalzubehör, um das Gerät zu installieren und zu betreiben, da an­sonsten eine Beschädigung des Gerätes riskiert wird. Befestigen Sie das Gerät gemäß der
Installationsanleitung, unter Verwendung des mitgelieferten Montagezubehörs. Die bei Unfällen
auftretenden Beschleunigungskräfte sind teilweise enorm. Unsachgemäß montierte Geräte stellen
bei Unfällen ein großes Risiko für den Fahrer und die Insassen des Fahrzeuges dar.

8. Schützen Sie das Gerät vor Wasser oder anderen Flüssigkeiten, die in das Innere des Gerätes
eindringen können. Sonst könnte ein Kurzschluss mit Brandfolge daraus resultieren.

9. Zur Vermeidung eines Kurzschlusses achten Sie darauf, daß keine metallischen Gegenstände in
das Gerät gelangen.

10. Bevor Sie eine defekte Sicherung austauschen, sollten Sie erst überprüfen was der Grund für
den Kurzschluss war. Achten Sie dabei besonders auf die Kabel der Spannungsversorgung!
Wenn der Kurzschluss nicht durch einen Fehler in der Spannungsversorgung verursacht wurde,
müssen Sie die defekte Sicherung gegen ein neues Exemplar mit identischen Werten austauschen.
Sollte der Kurzschluss immer noch vorhanden sein, wenden Sie sich bitte an einen autorisierten
ZENEC-Fachhändler.

11. Lesen Sie die Bedienungsanleitung eines fremden Gerätes und versichern Sie sich, daß es
kompatibel ist, bevor Sie es anschliessen. Schliessen Sie keinesfalls inkompatible Geräte an.

12. Achten Sie darauf, dass bei ausgeschaltetem Motor die Batterie des Fahrzeuges nicht entladen wird.
Da es sich bei dem Gerät um einen Verbraucher handelt und die Batterie nur bei laufendem Motor
aufgeladen wird, kann es passieren, dass die Batterie tief entladen wird und sich das Fahrzeug nicht
mehr starten lässt.

13. Gemäß den in den verschiedenen Ländern der EU geltenden Verkehrsvorschriften, darf ein Monitor,
der in Sichtweite des Fahrers montiert ist, während der Fahrt, ausser zu Navigationszwecken,
nicht mit bewegten Bildern betrieben werden, da er den Fahrer vom Verkehrsgeschehen ablenkt.
Beachten Sie unbedingt die geltenden Vorschriften in Ihrem Land, da ansonsten bei einem Unfall
Regressansprüche von der Kfz-Versicherung geltend gemacht werden können. Achten Sie
zusätzlich darauf, dass die Lautstärke in Ihrem Fahrzeug nur so hoch ist, dass Sie Außengeräusche,
wie z.B. eine Polizeisirene, noch klar wahrnehmen können.

14. Setzen Sie das Gerät keinen harten Stößen aus. Eine mechanische und elektronische Beschädigung
des Gerätes könnte daraus resultieren.

15. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an einen
ZENEC-Händler oder den jeweiligen Landesvertrieb.

16. Das Gerät verwendet einen Laser Klasse 1. Benutzen Sie das Gerät ausschliesslich wie in der
Anleitung beschrieben, um eine Gefährdung durch koherentes Licht auszuschliessen. Sie sollten das
Gerät weder Öffnen noch selbst reparieren. Reparaturen sollten ausschliesslich von qualifizertem
Servicepersonal durchgeführt werden.

2 3

TASTEN DES BEDIENTEILES TASTEN DES BEDIENTEILES











1. IR EMPFÄNGER

2. INTERNES MIKROFON

3. HELLIGKEITSSENSOR









4. ANZEIGE FÜR DEN

BETRIEBSZUSTAND DES
LAUFWERKS

5. DISC SLOT

6. KARTENSCHACHT microSDHC

(nur für Navigationsdaten)

7. HOME

Drücken um das Hauptmenü zu

öffnen.

Gedrückt halten für EQ Menü.

8. MEDIA

Drücken um die USB
Wiedergabequelle auszuwählen.

Gedrückt halten um die Disc

auszuwerfen.

9. LAUTSTÄRKE/POWER

Drehen verändert die Lautstärke.
Drücken um die Audiowiedergabe

stummzuschalten und wieder zu
aktivieren.

Drücken und halten um das Gerät

ein- und auszuschalten.

10. RESET

Drücken um einen Hardware Reset

durchzuführen.

11. BT

12. NAV
Drücken um den Navigationsmodus

Drücken um zwischen dem

Infobar Fenster manuell ein- bzw.

Z-N720

Drücken um den Bluetooth Modus
auszuwählen.

auszuwählen.

Navigationsmodus und einer
Wiedergabequelle zu wählen.
Drücken und halten um die

auszublenden.

HINWEIS:

■ Durch das Drücken der RESET-Taste wird das Zurücksetzen der Hard­ und Software ausgelöst. Es wird empfohlen vorher die Systemeinstellungen

auf einen USB-Datenträger zu exportieren.

Für mehr und detailliertere Information wie Sie die Systemeinstellungen

exportieren, beachten Sie bitte das Kapitel „SYSTEMEINSTELLUNGEN:
IMPORT / EXPORT SYSTEM SETTINGS“ in dieser Bedienungsanleitung.

4 5

Z-N720

IR-FERNBEDIENUNG

e
r

t

o
1@

1^
1&

1*
2!
2@
2%
2^

w
q

y
u
i

1)
1!
1#

1$
1%

1(

2)

2#
2$
2&
2*

IR-FERNBEDIENUNG

1. POWER

Gerät ein-/ausschalten

2. EJECT

Disc auswerfen

3. MUTE

Stummschaltung Ein/Aus

4. SRC

Quelle wechseln

5. NUMMERNTASTEN

Auswahl Speicherplatz 1-6

(Tuner)

6. VOL+

Lautstärke erhöhen

7. VOL-

Lautstärke verringern

8. INFO

Keine Funktion

9. GOTO

Keine Funktion

10. STOP/BAND

Frequenzband wechseln

11. SEL

EQ öffnen

12. ESC

Menü/EQ schliessen

13. MENU

Hauptmenü öffnen

14. PIC

Keine Funktion

15. REPEAT A->B

Keine Funktion

16. OK

Wiedergabe/Pause

17. RICHTUNGSTASTEN

Keine Funktion

18. TITLE

Keine Funktion

19. ROOT

Keine Funktion

20. REPEAT

Keine Funktion

21. SKIP NEXT

Nächster Track/Titel; Tuner:

nächster Radiosender

22. SKIP PREVIOUS

Vorheriger Track/Titel; Tuner:

vorheriger Radiosender

23. SCHNELLER RÜCKLAUF

Schneller Rücklauf; Tuner: -50kHz

24. SCHNELLER VORLAUF

Schneller Vorlauf; Tuner: +50kHz

25. AUDIO

Keine Funktion

26. ZOOM

Keine Funktion

27. ANGLE

Keine Funktion

28. SUB-T

Keine Funktion

HINWEIS:

■ Die Verfügbarkeit einiger Funktionen hängt von der momentan ausge-
wählten Wiedergabequelle, Modus sowie dem verwendeten Medientyp ab.

6 7

Z-N720

GRUNDLEGENDE BEDIENUNG DES GERÄTES

EIN- UND AUSSCHALTEN

Wenn Ihr Gerät ordnungsgemäß installiert wurde, so wird es mit der Zündung zu­sammen ein- bzw. ausgeschaltet.
Ohne Zündschlüssel lässt sich das Gerät nicht einschalten. Bei aktivierter Zün­dung können Sie das Gerät mit der POWER/VOL-Taste am Bedienteil ein- und
ausschalten.

QUELLE AUSWÄHLEN

Ins Hauptmenü:

- Via Touchscreen:
Berühren Sie das Icon in der oberen linken Ecke des Bildschirms.

- Via HOME-Taste:
Drücken Sie die HOME-Taste um ins Hauptmenü zu gelangen.
Bedienung im Hauptmenü:
Das Menü besteht aus drei Seiten.
Dorthin navigieren können Sie auf zwei Arten:

- Slide Zwischen den beiden Seiten können Sie einfach mittels
"Fingerslide" wechseln. Einfach den Bildschirm berühren
und mit der Fingerspitze in die entsprechende Richtung ziehen.

GRUNDLEGENDE BEDIENUNG DES GERÄTES

Grundlegende Elemente (für alle Wiedergabequellen)

  

Anzeige & Bedienelemente:

 Momentan aktive Quelle.

- Tippen Sie hier um ins Hauptmenü
zu gelangen.

 Zeigt Navi-Infobar Bereitschaft an.

- Tippen Sie hier um die Infobar
einzublenden.

- Nochmal tippen um diese wieder
auszublenden.

 Zeigt Status Bluetoothverbindung an.

- Tippen Sie hier um den Bluetooth­ Modus aufzurufen.

- Weißes Icon bedeutet inaktive
Bluetooth-Verbindung.

- Oranges Icon bedeutet aktive
Bluetooth-Verbindung.

 Empfangsqualität des Handynetzes.
 Roaming Anzeige.

Drei mögliche "Infobar" Fenster

 Akkuzustand des gekoppelten Handys.

- Bar Berühren Sie eine der flachen rechteckigen Markierungen im
oberen Bildschirmbereich des Hauptmenüs. Sie gelangen damit
direkt auf beide Seiten des Hauptmenüs.

Vom Hauptmenü aus haben Sie Zugriff auf sämtliche Wiedergabequellen, Modi
und Einstelllungen.

Hauptmenü 1

LANDESSPEZIFISCHE SPRACHE EINSTELLEN

Tippen Sie auf die zweite der flachen Markierungen oder "sliden" Sie direkt auf
die zweite Hauptseite. Wählen Sie SETUP > GENERAL > SPRACHE und dann
die von Ihnen gewünschte Sprache. Weitere Einstellungen finden Sie im Kapitel
"Systemeinstellungen".

Hauptmenü 2

8 9

M-Zone

Navigation Infobar Wiedergabe Infobar Bluetooth Infobar

HINWEIS:

■ Halten Sie die NAV Taste gedrückt um die Infobar Fenster manuell
ein- bzw. auszublenden.
Berühren Sie das

■ Die Navigations-Infobar ist nur während aktiver Routenführung verfügbar.

■ Ein eingehender Anruf oder neue Wiedergabe-Informationen triggert die

Anzeige der restlichen Infobar Typen automatisch. Diese werden nach
jeweils fünf Sekunden wieder ausgeblendet.

Icon um das Infobar Fenster manuell auszublenden.

Z-N720

BEDIENUNG DES TUNERS

  



 

 

 









Anzeigeelemente:

 Rote Linie auf aktueller Frequenz
 Frequenz bzw. Stationsname
 Stereo Empfangsstatus
 Status der Verkehrsnachrichten (TA)
 Sender trägt Verkehrsnachrichten
 LOC/DX Status

Bedienelemente:

 Nach Links scrollen
 Vorherige Station
 Inhaltsauswahl des mittleren Balkens
 Nächste Station
 Nach Rechts scrollen
 50 kHz runter
 Ziehen zur Frequenzeinstellung
 50 kHz hoch

BEDIENUNG DES TUNERS

Der RDS Text übermittelt vom Sender frei

defi nierbare Zusatzinformationen wie z.B.

den aktuellen Musiktitel und Interpreten
oder kurze Mitteilungen. Die Verfügbarkeit
hängt von der Empfangsqualität ab.

10 11

Z-N720

BEDIENUNG DES TUNERS

Speicherplatz auswählen oder
speichern. Wenn Sie einen der
Speicherplätze länger gedrückt
halten, wird die momentan eingestellte
Frequenz dort als neuer Speicherplatz
abgespeichert.

Wählen Sie das gewünschte
Frequenzband durch Tippen auf
eines der mittleren Felder.

BEDIENUNG DES TUNERS

Weitere Optionen im Auswahlbereich:

Die jeweilige Auswahl ist hier orange hinterlegt, wenn aktiv (siehe Kopfl eiste).

AF EIN/AUS: Nach Aktivierung schaltet das Gerät automatisch auf die am
besten zu empfangende Frequenz des Senders.

TA EIN/AUS: Automatische Umschaltung auf Sender mit Verkehrsdurch-
sagen. Das Gerät schaltet automatisch in den Tuner-Modus.

AS Automatische Suche und Abspeicherung der nächsten sechs stärksten
Sender als Preset.

SCAN Anspielen aller empfangbaren Sender. Durch ein nochmaliges Betätigen
wird der gerade angespielte Sender ausgewählt und wiedergegeben.

REG EIN/AUS: Einige Sender teilen gelegentlich ihr Programm in Regional­ programme mit unterschiedlichem Inhalt auf. Die REG-Funktion
vermeidet, dass der Empfänger auf alternative Frequenzen mit einem
anderen Programminhalt wechselt.

LOC LOC oder DX, um lokale oder entfernte Radiosender auszuwählen.
/DX LOC: Nur Stationen mit starkem Signal werden beim Scan gefunden.

DX: Stationen mit starkem und schwachem Signal werden gefunden.

HINWEIS:

Das Gerät besitzt einen RDS Tuner. Ein System das zusätzlich zu den

■

Radiosendungen auch Daten über den Radiosender überträgt. Die Ver­ fügbarkeit der RDS-Daten und deren Verwendung hängt vom jeweiligen
Radiosender und dessen Empfangsqualität ab. Die RDS-Funktion steht
nicht für das Mittelwellen bzw. AM Frequenzband zur Verfügung.

■ Um RDS nutzen zu können, muss die AF-Funktion aktiv sein. Im
Auslieferungszustand ist die AF-Funktion aktiviert.

12 13

Z-N720

BEDIENUNG DER CD/DVD WIEDERGABEQUELLE

Playback Seite:



Anzeigeelemente:

 Wiedergabequelle



 ID3 Tag Info
 Fortschrittsbalken
 Album Art







Bedienelemente:

 Track zurück
 Wiedergabe/Pause
 Track vor
 Wiederholen
 Zufallswiedergabe
 Zur Playlist Seite wechseln









BEDIENUNG DER CD/DVD WIEDERGABEQUELLE

Playlist Seite:







Anzeigeelemente:

 CD/DVD Modus
 Track/Ordner
 Aktuelles Verzeichnis

 





Bedienelemente:

 Track zurück
 Wiedergabe/Pause
 Track vor
 Wiederholen
 Shuffl e/Zufallswiedergabe
 Cursor hoch





 





 Cursor runter
 Zur Playback Seite wechseln
 Direktzugriff Hauptverzeichnis
 Auswahl Track/Ordner
 Ordner: Ebene höher
 Suchfunktion aufrufen

14 15

Z-N720

BEDIENUNG DER CD/DVD WIEDERGABEQUELLE

Suchfunktion:

Erlaubt es Ihnen durch Eingabe von Ziffern nach einem speziellen Titel zu
suchen.



Anzeigeelemente:

 Suchresultat



Bedienelemente:



 Numerische Tastatur
 Suchfunktion abbrechen
 Anzeige aller Suchresultate
 Letzte Eingabe löschen





BEDIENUNG DER CD/DVD WIEDERGABEQUELLE

Bedienelemente zum Video abspielen:

Anzeigeelemente:

 Aktuelle Spieldauer
 Spieldauer total

 

Bedienelemente:

 Titel zurück
 Wiedergabe/Pause
 Titel vor
 Wiedergabeinformationen
 Zur Playlist Seite
 Vollbild

    

 

 DVD-Einstellungen

HINWEIS:

Auf www.zenec.com erhalten Sie zusätzliche Info zu:

■ Kompatible Dateiformate sowie mögliche Beschränkungen.

16 17

Z-N720

BEDIENUNG DER USB WIEDERGABEQUELLE

Playback Seite:



Anzeigeelemente:

 Wiedergabequelle



 ID3 Tag Info
 Fortschrittsbalken
 Album Art







Bedienelemente:

 Track zurück
 Wiedergabe/Pause
 Track vor
 Wiederholen
 More like this
 Zufallswiedergabe











 Zur Playlist Seite wechseln

BEDIENUNG DER USB WIEDERGABEQUELLE

Playlist Seite:







Anzeigeelemente:

 USB Modus
 Track/Ordner/Playlist ...
 Aktuelles Verzeichnis

 







Bedienelemente:



 Track zurück
 Wiedergabe/Pause
 Track vor



 Wiederholen
 Shuffl e/Zufallswiedergabe
 Cursor hoch

 









 Cursor runter
 Zur Playback Seite wechseln
 Playlist
 ID3 Sortierung
 Ordner Sortierung
 Auswahl Track/Ordner ...
 Ordner: Ebene höher
 Suchfunktion aufrufen

18 19

Z-N720

BEDIENUNG DER USB WIEDERGABEQUELLE

Suchfunktion:

Erlaubt es Ihnen durch Eingabe von Buchstaben nach einem speziellen Titel,
Album etc. zu suchen.



Anzeigeelemente:

 Suchresultat





Bedienelemente:



 Alphabetische Tastatur
 Suchfunktion abbrechen
 Auswahl zwischen verschiedenen

Tastatursprachen

 Anzeige aller Suchresultate
 Letzte Eingabe löschen







 Bestätigen des Suchresultates

BEDIENUNG DER USB WIEDERGABEQUELLE

Bedienelemente zum Video abspielen:

Anzeigeelemente:

 Aktuelle Spieldauer
 Spieldauer total

 

Bedienelemente:

 Titel zurück
 Wiedergabe/Pause
 Titel vor
 Zur Playlist Seite
 Vollbild

    

20 21

BEDIENUNG DER USB WIEDERGABEQUELLE BEDIENUNG DER USB WIEDERGABEQUELLE

Sonderfunktionen der USB Wiedergabequelle

Z-N720

USB Hub



More Like This Funktion



Bedienelemente:

 Auswahl USB Datenträger

Mit zwei am USB-Hub angeschlos­senen USB Datenträgern besteht die
Möglichkeit, in der obersten Ordner
Ebene entweder USB Datenträger eins
oder Datenträger zwei auszuwählen.
Bis zu vier USB Datenträger können
angeschlossen und verwaltet / bedient
werden.

Bedienelemente:

 Start „More Like This“

Tippen auf das „More Like This“ Feld
generiert eine „Playliste“ auf Basis von
Gracenote Metadaten, für die auf dem
aktiven USB Datenträger vorliegenden
Titel.
Die Generierung von Playlisten mit
„More Like This“ beinhaltet nur Titel,
welche auf der im Gerät gespeicherten
Gracenote Datenbank vorhanden sind.

Playlist – „More Like This“ Übersicht



Bedienelemente:

 Playlist speichern

Wenn durch tippen auf das „More
Like This“ Feld eine Playliste erstellt
wurde, so ermöglicht tippen auf das
Save Feld diese Liste abzuspeichern.
Maximal fünf Playlisten lassen sich auf
diese Weise speichern.

Abgespeicherte Playlisten können
editiert werden.

Längeres berühren/- halten einer
gespeicherten Playliste löscht die
gewählte Liste.

Mit berühren / halten können einzelne
Titel innerhalb der Playliste gelöscht
und entfernt werden.

22 23

BEDIENUNG DER USB WIEDERGABEQUELLE

Z-N720

BEDIENUNG DER iPOD/iPHONE WIEDERGABEQUELLE

■ Stellen Sie sicher, dass der Datenträger mit FAT 32 formatiert wurde.

■ Die Ordnerstruktur auf dem Datenträger sollte 400 Ordner oder Dateien pro

Verzeichnis nicht überschreiten.

■ Stellen Sie sicher, dass einzelne Pfadnamen (inkl. Titelname) 200 Zeichen
nicht überschreiten

■ Bei der Verwendung einer externen Festplatte achten Sie darauf, dass
diese mit FAT32 formatiert wurde und nicht mehr als max. 400 mA Strom
aufnimmt. Andernfalls kann diese nicht verwendet werden bzw. es ist mit
Funktionsstörungen zu rechnen.

■ Bei der Verwendung der Gracenote Datenbank kann es zu Ladezeiten von bis
zu einer Minute kommen, wenn Sie zwischen USB-Datenträgern wechseln,
welche mit dem USB-Hub verbunden sind.

■ Angeschlossene USB-Datenträger werden nach dem Einschalten als Hard
Disk 1 - 4 benannt. Es kann nicht garantiert werden, dass die Bezeichnung
nach dem Einschalten immer gleich bleibt.

Playback Seite:



















Anzeigeelemente:

 Wiedergabequelle
 ID3 Tag Info
 Fortschrittsbalken
 Album Art

Bedienelemente:

 Track zurück
 Wiedergabe/Pause
 Track vor
 Wiederholen
 Zufallswiedergabe
 Zur Playlist Seite wechseln

HINWEIS:

Auf www.zenec.com erhalten Sie zusätzliche Info zu:

■ Kompatible Dateiformate sowie mögliche Beschränkungen.

24 25

Z-N720

BEDIENUNG DER iPOD/iPHONE WIEDERGABEQUELLE

Playlist Seite:







Anzeigeelemente:

 iPod Modus
 Track/Ordner/Playlist ...
 Aktuelles Verzeichnis

 





Bedienelemente:

 Track zurück
 Wiedergabe/Pause
 Track vor
 Wiederholen
 Shuffl e/Zufallswiedergabe
 Cursor hoch





 





 Cursor runter
 Zur Playback Seite wechseln
 iPod Audio Modus

Direktzugriff Hauptverzeichnis

 iPod Video Modus
 Auswahl Playlists/Artists/Albums ...
 Ordner/Playlist: Ebene höher
 Suchfunktion aufrufen

BEDIENUNG DER iPOD/iPHONE WIEDERGABEQUELLE

Suchfunktion:

Erlaubt es Ihnen durch Eingabe von Buchstaben nach einem speziellen Titel,
Album etc. zu suchen.



Anzeigeelemente:

 Suchresultat





Bedienelemente:



 Alphabetische Tastatur
 Suchfunktion abbrechen
 Auswahl zwischen verschiedenen

Tastatursprachen

 Anzeige aller Suchresultate
 Letzte Eingabe löschen







 Bestätigen des Suchresultates

26 27

Z-N720

BEDIENUNG DER iPOD/iPHONE WIEDERGABEQUELLE

Bedienelemente zum Video abspielen: ■ Abhängig von der zu durchsuchenden Datenmenge, kann es beim ersten

Anzeigeelemente:

 Aktuelle Spieldauer
 Spieldauer total

■ iPods/iPhones stellen, abhängig von Inhalt und Sortierung, einen erweiterten

■ Es ist nicht möglich mehrere iPods/iPhones an den USB-Hub anzuschliessen

BEDIENUNG DER iPOD/iPHONE WIEDERGABEQUELLE

Zugriff zu Verzögerungen kommen. Der iPod muss einen Suchindex erstellen
und übertragen.

Informationsumfang auf der Playlist-Seite dar.

und zu betreiben.

 

Bedienelemente:

 Titel zurück
 Wiedergabe/Pause
 Titel vor
 Zur Playlist Seite
 Vollbild

    

HINWEIS:

Auf www.zenec.com erhalten Sie zusätzliche Info zu:

■ Kompatible Dateiformate sowie mögliche Beschränkungen.

■ iPod/iPhone Kompatibilitätsliste.

28 29

Z-N720

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

Bluetooth Hauptmenü:

 

Bedienelemente:

 Eingabetastatur
 Favoriten
 Anrufl iste
 Telefonbuch
 Bluetooth Einstellungen und

Geräteliste

    

Bluetooth Einstellungen und Geräteliste:










Bedienelemente:



 Bluetooth Einstellungen aufrufen
 Geräteliste aufrufen
 De- oder aktivieren der Funktion

um ein gekoppeltes Mobiltelefon
automatisch zu verbinden

 Auswahl zwischen verschiedenen

Koppelungsmodi

 Auswahl Mikrofon
 Einstellen der Mikrofonempfi nd-

lichkeit

 Sortierung der Telefonbucheinträge

nach Vor- oder Nachnahmen

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

HINWEIS:

■ Automatisches Verbinden:

Die Funktion kann vorübergehend ausgeschaltet werden, ist aber nach
dem nächsten Systemstart automatisch wieder aktiviert.
Mobiltelefone die in der ZENEC Geräte-Liste eingetragen sind, werden
bei einem Systemstart oder bei kurzfristiger Unterbrechung automatisch
wieder verbunden.

Die Reihenfolge der Mobiltelefone erfolgt nach Priorität. In der Regel wird
das zuletzt verwendete Mobiltelefon gesucht.
Mobiltelefone, welche manuell über das ZENEC Gerät getrennt wurden,
werden nicht mehr automatisch verbunden.
Sehr selten verwendete, oder oft erfolglos gesuchte Mobiltelefone,
müssen unter Umständen manuell verbunden werden.

■ Koppelmodus:

SMART:
Beim Koppeln müssen Sie keinen lange PIN eingeben, wenn Ihr Mobil­ telefon diesen Modus unterstützt.
Auf dem ZENEC Gerät und Ihrem Mobiltelefon wird ein Passwort ange
zeigt, stimmt dieses überein, reicht ein Klick als Bestätigung aus.
Im Fall das Ihr Mobiltelefon diesen Modus nicht unterstützt, wird das
ZENEC Gerät automatisch den PIN-Modus verwenden.

PIN:
Das ZENEC Gerät sendet eine Anfrage an Ihr Mobiltelefon. Ihr ZENEC
Gerät gibt sich als ZENEC C9PLUS zu erkennen und bittet um die PIN­ Eingabe. Geben Sie die Zahlenfolge 1234 ein und bestätigen Sie die
Eingabe.

30 31

Z-N720

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

Anruf annehmen, wählen, aufl egen, makeln:



Anzeigeelemente:

 Erster eingehender Anruf
 Zweiter eingehender Anruf
 Anzeige Zifferneingabe










Bedienelemente:

 Eingabetastatur
 Löscht die zuletzt eingegebene Ziffer
 Anruf annehmen, Anrufe makeln



 Aktives Gespräch beenden ggf.



zum ersten Gespräch zurück



 Schaltet Anruf zwischen Freisprech-

einrichtung und Mobiltelefon (Privat­ modus) um

 Zurück zum Bluetooth Hauptmenü

Kontaktmanagement Telefonbuch:







Suche nach einem Eintrag:









  

Bedienelemente:

 Suchen nach einem Eintrag
 Tippen Sie auf eine Telefonnummer

des Kontaktes um einen Anruf



zu tätigen



 Tippen Sie auf den Stern zum

Abspeichern als Favorit

 Wählen Sie hier einen Namen aus
 Zurück zum Bluetooth Hauptmenü

Bedienelemente:

 Anzeige der Eingabe

 Löscht den zuletzt eingegebenen

Buchstaben

 Anzeige aller Suchresultate
 Auswahl zwischen verschiedenen

Tastatursprachen

 Eingabemaske beenden
 Zurück zum Bluetooth Hauptmenü

32 33

Z-N720

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

Rufl isten:









Bedienelemente:

 Liste der verpassten Anrufe aufrufen
 Liste der ausgehenden Anrufe aufrufen
 Liste der eingehenden Anrufe aufrufen



 Tippen zum Anrufen
 Zurück zum Bluetooth Hauptmenü

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

HINWEIS:

■ Der automatische Synchronisierungsvorgang erfordert bei manchen
Handys eine explizite Autorisierung. Beachten Sie hierzu die Hersteller­ angaben in der Betriebsanleitung des jeweiligen Handys.

■ Synchronisierung, Übertragung, Sortierung und Anzeige der Mobilfunk-

einträge, sind auf die modell- und markenspezifi sche Unterstützung

Ihres Handymodells angewiesen. Bei Synchronisierungsproblemen
beenden Sie die Verbindung und wiederholen die Kopplung.

34 35

Z-N720

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

Favoriten verwalten:



Anzeigeelemente:

 Liste der Favoriten



Bedienelemente:





 Tippen um Favoriten anzurufen
 Tippen um Favoriten zu löschen
 Zurück zum Bluetooth Hauptmenü

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

Mobiltelefon koppeln:

Aufrufen der Geräteliste.

1



Tippen Sie auf "Hinzufügen", um nach Bluetooth Geräten zu suchen.

2



HINWEIS:

■ Beachten Sie, dass durch Beenden der Verbindung bzw. Löschen eines

Mobiltelefones, die Favoritenliste nicht beeinfl usst wird. Die dortigen

Einträge müssen explizit einzeln gelöscht werden.

36 37

3

Wählen Sie Ihr Mobiltelefon aus der Liste. Bestätigen Sie mit "Koppeln".

Bedienelemente:

 Gewähltes Mobiltelefon zum

Koppeln bestätigen

 Zurück zur Geräteliste
 Tippen Sie auf das gewünschte

Mobiltelefon

 In der Liste blättern

   

Z-N720

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

4

Bedienelemente:

 Kopplung abbrechen



Das ZENEC Gerät sendet eine Anweisung an Ihr Mobiltelefon, um den SMART
oder PIN Koppelungsmodus zu verwenden und zu starten.

Wenn Sie den SMART Koppelungsmodus ausgewählt haben, bestätigen Sie bitte
den Hauptschlüssel auf dem ZENEC Gerät und Ihrem Mobiltelefon.

Falls es nicht möglich ist den SMART Koppelungsmodus zu verwenden oder es
wurde der PIN Koppelungsmodus ausgewählt, erscheint der Hinweis, das ZENEC
C9PLUS einen PIN anfordert.
Bitte geben Sie 1234 auf Ihrem Mobiltelefon ein.

Ihr Mobiltelefon ist nun zur Koppelungsliste hinzugefügt worden. Das
ZENEC Gerät wird sich mit ihm in ein paar Sekunden verbinden.

HINWEIS:

■ Ihr ZENEC Gerät ist für eingehende Koppelungsanfragen solange nicht
sichtbar, bis Sie die Geräteliste in den Bluetooth Einstellungen aufgerufen
haben.
Dies ist um Sie vor nicht autorisierten Verbindungsanfragen von ausser­ halb Ihres Fahrzeuges zu schützen.

BEDIENUNG DER BLUETOOTH FREISPRECHEINRICHTUNG

HINWEIS:

■ Zur Benutzung der Freisprecheinrichtung muss Ihr Mobiltelefon vorher
gekoppelt und verbunden werden.

■ Falls Ihr Mobiltelefon nicht gefunden wird, stellen Sie sicher, dass die
Bluetooth Funktion auf Ihrem Mobiltelefon eingeschaltet und im Modus

"Für andere Geräte sichtbar" ist.

■ Bluetooth Verbindungen funktionieren bis zu einem Umkreis von 8 m
normalerweise fehlerfrei. Hindernisse bzw. Sichtbarrieren können
diesen Abstand verringern.

■ Sie können bis zu fünf verschiedene Mobiltelefone mit jeweils 1000
Telefonbuch-Kontakten koppeln und synchronisieren.

■ Leider kann der volle Funktionsumfang nicht für jedes Mobiltelefon
garantiert werden.

■ Auf www.zenec.com finden Sie eine aktuelle Liste der kompatiblen
Mobiltelefone, sowie aktuelle Software-Updates für Ihr ZENEC Gerät.

38 39

Z-N720

BEDIENUNG DER A2DP-WIEDERGABEQUELLE BEDIENUNG DER A2DP-WIEDERGABEQUELLE

Anzeigeelemente:

  





 ID3 Tag Info
 Verbundenes Mobiltelefon

Bedienelemente:

 Vorheriger Track
 Wiedergabe/Pause
 Nächster Track

HINWEIS:

■ Um die A2DP-Wiedergabequelle zu verwenden, muss das Mobiltelefon,
welches als Musikquelle fungieren soll, vorher gekoppelt und verbunden
werden.

■ Die Anzeige von ID3 Tag Informationen ist abhängig vom verwendeten
Mobiltelefon.

40 41

Z-N720

GRUNDLEGENDE

BEDIENUNG DES NAVIGATIONSSYSTEMS

Zieleingabe und starten der Zielführung

Tippen Sie auf "Suche".

Wählen Sie Ihre bevorzugte
Eingabemethode. Hier im
Beispiel: "Adresse suchen".

Ort, Strasse und Hausnummer
eingeben.

Jeden Schritt mit
bestätigen.

GRUNDLEGENDE BEDIENUNG DES NAVIGATIONSSYSTEMS

HINWEIS:

■ Für die Bedienung der Navigation beachten Sie bitte die ausführliche und

separate Bedienungsanleitung, welche im Lieferumfang enthalten ist.

■ Während der Navigation können Sie einen anderen Wiedergabemodus

wählen und wiedergeben. In diesem Fall verringert die Navigation die

Lautstärke des aktuellen Wiedergabemodus für die Dauer der

Navigationsdurchsage.

Das Programm berechnet nun
die geplante Route. Nach erfolgter
Berechnung brauchen Sie zum

■ Die Lautstärke der Navigationshinweise lässt sich mit dem Volume-

Drehregler während einer Navigationsdurchsage einstellen. Die einge-

stellte Lautstärke bleibt anschließend gespeichert.

Navigieren nur noch auf "Los!"
zu tippen.

■ Die Audio-Wiedergabe wird, bei Navigationsansagen, auf Volume 10

heruntergeregelt. Bei einer voreingestellten Lautstärke von unter 10 wird
die Audiowiedergabe stummgeschaltet (Mute).

42 43

Z-N720

SYSTEMEINSTELLUNGEN

Hauptbildschirm:

  

Bedienelemente:

 Zurück zum vorherigen Seite.

Funktioniert auch in allen vier
Untermenüs.

 Tippen um die "Video" Einstellungen

auzurufen.

 Tippen um die "Audio" Einstellungen

auzurufen.

 Tippen um die "General"

Einstellungen auzurufen.

 Tippen um die "Misc" Einstellungen

auzurufen.

SYSTEMEINSTELLUNGEN: IMPORT/EXPORT SYSTEM SETTINGS

Unter Setup>Divers>Hilfe

Export System Settings:

1. USB-Stick mit FAT32 formatieren.

2. USB-Stick ans Gerät anschliessen.

3. Tippen Sie auf "OK" unter der System
Settings Export Option, um den Export

der Systemeinstellungen zu starten.

Import System Settings:

1. USB-Stick ans Gerät anschliessen.

2. Tippen Sie auf "OK" unter der System
Settings Import Option, um den Import
zu starten.

3. Schalten Sie das Gerät nach

erfolgreichem Import aus und wieder
ein (Neustart).

HINWEIS:

■ Stellen Sie sicher, daß der verwendete USB-Stick auch tatsächlich mit
FAT32 formatiert wurde.

■ Nehmen Sie keinerlei manuelle Modifi kationen an der vom Programm

generierten Exportdatei vor. Ein Import ist nur mit einer korrekten bzw.
einer völlig integren Datei möglich.

■ Bei neu hinzugekommenen Funktionen wie z.B. nach einem Update,
werden diese immer auf Standardwerte gesetzt. Dies kompensiert somit
fehlende Werte der Importdatei.

■ Nach einem Update empfehlen wir, die Update Installationsanweisungen
noch einmal genau auf Hinweise zum Import von Systemeinstellungen
zu untersuchen und zu beachten.

44 45

Z-N720

HINWEIS:SYSTEMEINSTELLUNGEN: VIDEO

Eine Bildschirmanimation visualisiert
Ihre TFT Helligkeitseinstellungen.

Die Helligkeitswerte für die Tag- und
Nachthelligkeit können separat
eingestellt werden.

Die Umschaltung zwischen der
Tag- und Nachthelligkeit erfolgt
automatisch durch den eingebauten
Helligkeitssensor, GPS-Zeitstempel oder
der Fahrzeugelektronik.

Wählen Sie zwischen zwei ver­schiedenen Benutzeroberflächen mit
verschiedenen Hintergründen für eine
bessere Erkennbarkeit bei Tag oder
Nacht.

Name Beschreibung Funktion Einstellbereich

Helligkeit Tag -10... 0...10

Helligkeit Nacht -10... 0...10

Helligkeit Sensor, Navi, Car

Skin Auto, Tag, Nacht


TFT Helligkeits-

einstellungen

Helligkeits-

regelung

Aussehen

Benutzeroberfl äche

Standby TFT aus

Die Standby-Aktivierung schaltet den
Bildschirm dunkel. Davon abgesehen,
läuft das Gerät normal weiter.

Ein Tippen auf den Bildschirm schaltet
ihn wieder hell.

46 47

HINWEIS:

■ Wird “Navi“ zur Bildschirm Helligkeitsreglung eingestellt, so können zwei
unterschiedliche Helligkeitswerte festgelegt werden, welche über das Tag/
Nacht Signal des Navigationssystems geschalten werden.

■ Wird “Car“ zur Helligkeitsregelung des Bildschirms eingestellt, so wird die
Helligkeit durch das Illumination Kabel geregelt.

■ Die Skin Einstellung “Auto“ wechselt durch das Tag/Nacht Signal des

Navigationssystems die Benutzeroberfl äche.

Z-N720

SYSTEMEINSTELLUNGEN: AUDIO

Festlegung der Lautstärke für diverse
Funktionen und Modi.

Letzte: Verwenden der zuletzt einge­stellten Lautstärke, bevor das Gerät
ausgeschaltet wurde.

Einstellen: Verwenden Sie die Menü­punkte ”Einstellen”, um die Werte für
die Lautstärken fest einzustellen.

De- oder aktivieren Sie die Verwendung
einer vorhandenen Gracenote Daten­bank.

Bei aktiver Verwendung der Gracenote
Datenbank auswählen, ob die Original­sortierung der MP3-Dateien beibehal­ten werden soll oder durch Sortierkrite­rien der Gracenote Datenbank erfolgt.

Visuelle Darstellung der Einstellungen
für Fader und Balance.

Visuelle Darstellung der Einstellung für
den Sub-Out Pegel.

Auswahl und individuelle Anpassungs­möglichkeiten verschiedener Klangein­stellungen und Zugang zum Equalizer
Menü.

Wenn Ihr Fahrzeug ab Werk mit
einem integrierten OE Soundsystem
ausgerüstet ist, so aktivieren Sie den
Parameter "OE Soundsystem" zur Ver­meidung von Störungen.

HINWEIS:

Name Beschreibung Funktion Einstellbereich

Start Volume Einstellen, Letzte

Einstellen Start 1...20

Volume

TA Volume Einstellen, Letzte
Einstellen TA 4...32
Navi Volume Einstellen, Letzte

Einstzellen Navi 4...32

Datenbank Ein, Aus

ID3 Sortierung GN, Alle

Tuner Volume -6…0…+6

Quelle

CD / DVD Volume -6…0…+6

USB / iPod Volume -6...0...+6

A/V In Volume -6...0...+6

Audio

A/V In A/V In, RVC
Fader -9...0...+9

Balance -9...0...+9

EQ OK

EQ

Bass Frequenz 50Hz, 100Hz, 200Hz

Mitten Frequenz 0.5kHz, 1kHz, 2kHz

Höhen Frequenz 5kHz, 10kHz, 15kHz

Loudness Ein, Aus

Pegel -9…0…9

X-Over Sub 55Hz, 80Hz, 120Hz

Setup

Sub Phase 0°, 180°

X-Over Lautsprecher Flat, 62Hz, 95Hz, 135Hz

OE Soundsystem On, Off

48 49

Z-N720

SYSTEMEINSTELLUNGEN: GENERAL

Die Systemzeit wird periodisch, anhand
des GPS Zeitstempels, nachjustiert.

Die eingestellte Fahrhilfe wird hier
optisch dargestellt.

Wählen Sie "Rückwärtsfahren Stumm­schalten Ein" um das Audiosignal
stummzuschalten, solange der
Rückwärtsgang eingelegt ist.

HINWEIS:

Name Funktion Einstellbereich

Piep Ein, Aus

Radiogebiet Europa, USA, Latin (Amerika)

Main

Bluetooth Ein, Aus

Volume Fenster Ein, Aus

Antennenspeisung Ein, Aus

HINWEIS:

■ Falls Ihr Fahrzeug nicht mit einer Aktivantenne ausgestattet ist, so stelllen
Sie den Parameter "Antennenspeisung" auf "Aus".

Einparkhilfe Aus, Rückfahrkamera, OPS*

Fahrhilfen

Rückwärtsfahren

stummschalten

Ein, Aus

Mit der Flagge werden die ausge-

AC Info* Ein, Aus

wählten Spracheinstellungen für die
Menüsprache angezeigt.

HINWEIS:

■ *Funktion nur verfügbar, wenn im CAN-Bus System des Fahr­ zeuges vorhanden. Zusätzlich wird ein separat und für verschiedene

Fahrzeugmodelle erhältliches, für exklusive Verwendung mit dem Z-N720
entwickeltes Montageset, einschliesslich CAN/Stalk oder Universal IR-

Interface und fahrzeugspezifischer Frontplatte, benötigt.
Wählen Sie eine der sechs möglichen
Farben für die Hintergrundbeleuchtung
von Regler und Tasten aus.

Sprache OSD OSD-Menüsprache einstellen

Beleuchtung Tastenbeleuchtung

50 51

Wählen Sie eine der sechs

möglichen Farben aus

Z-N720

SYSTEMEINSTELLUNGEN: DIVERSE

Sie können Systemeinstellungen auf
einen USB-Stick sichern bzw. vom
USB-Stick wiederherstellen.
Diese Funktion ist nach einem
Software Update, Reset oder nach
einer kompletten Trennung von der
Spannungsversorgung, sehr hilfreich.

Anzeige der auf dem Gerät installierten
Software Versionen.

Aktivieren Sie die Passwortfunktion um
das Gerät bei vorübergehender Tren­nung von der Spannungsversorgung
(z.B im Falle eines Diebstahls) zu
schützen.

HINWEIS:

Name Funktion Einstellbereich

OK startet die Kalibrierung

des Touchscreens.

Speichert Einst. auf USB-Stick.

Import Einst. von USB-Stick.

Hilfe

TS kalibrieren

Load factory OK lädt die Werkseinstellungen.
System settings
System settings

Zeige Info Software

Info

Zeige Info
Zeige Info
Zeige Info

BT Software

RDS

Gracenote

Passwortfunktion Ein, Aus

Sicherheit

Passwort

OK erlaubt Passworteingabe.

Update Update OK startet Software Update.

Verwenden Sie ein Passwort mit 4
Ziffern. Im Auslieferungszustand lautet
das Passwort “0000“.

Mit "OK" starten Sie ein Software­Update. Vorbereitung und Einzel­heiten entnehmen Sie bitte VOR der
Aktualisierung der zusammen mit
dem Software Update verfügbaren
Installationsanweisung.

52 53

HINWEIS:

■ Vergleichen Sie die installierten Softwareversionen mit eventuell neueren
Versionen auf www.zenec.com.

Z-N720

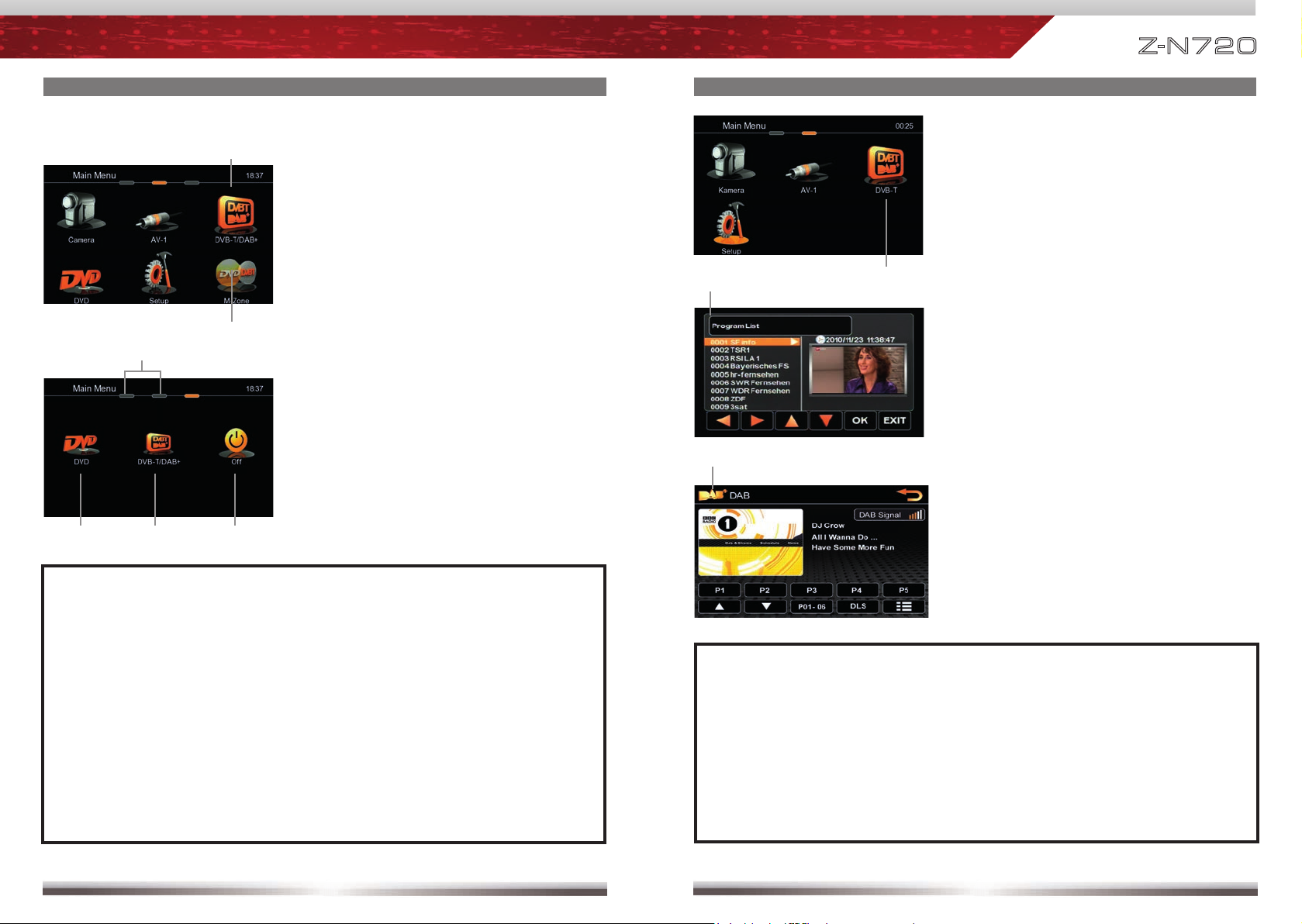

EXTERNE WIEDERGABE & QUELLEN

M-Zone



Bedienelemente:

 Direktwahl DVB-T / DAB+
 Direktwahl M-Zone





Bedienelemente:

 Direktwahl Main Menu
 Auswahl DVD
 Auswahl DVB-T / DAB+
 M-Zone deaktivieren

 

BEDIENUNG VON EXTERNEN DVB-T/DAB+ WIEDERGABEQUELLEN

Bedienelemente:

 Direktauswahl DVB-T oder DAB+.





Bedienelemente:

 Tippen Sie im DVB-T/DAB+ Bildschirm

oben links um zurück in das Haupt­menü zu gelangen.



HINWEIS:

■ Ist die M-Zone deaktiviert, ist auf den angeschlossenen Monitoren kein
Bildinhalt zu sehen und das Bild bleibt schwarz.

■ Die Lautstärke des Stereo Audioausgangs der M-Zone kann mit dem
Gerät nicht verändert werden. Die gewünschte Lautstärke muss
direkt an der angeschlossenen Peripherie (Beispiel: Deckenmonitor)
eingestellt werden.

■ Entspricht die Wiedergabequelle der M-Zone der Quelle des Hauptbe-

reiches, so liegt deren Audiosignal an dem M-Zone Stereo Audioausgang an.

■ Die M-Zone Funktion beendet sich selbstständig nach dem Ausschalten

des Gerätes und muss nach dem erneuten Einschalten wieder manuell

ausgewählt werden.

54 55

HINWEIS:

■ Es ist ein zusätzliches und externes ZENEC DVB-T oder DAB+
Empfangsgerät notwendig. Beachten Sie hierzu die Kompatibilitätsliste und
die Bedienungsanleitung des ZENEC DVB-T oder DAB+ Empfängers.

■ Kompatible DVB-T Empfangsgeräte lassen sich einfach und komfortabel
über den Touchscreen des Gerätes bedienen.

■ Es ist nicht möglich, gleichzeitig ein DVB-T und DAB+ Empfangsgerät
anzuschließen und zu verwenden.

Z-N720

GLOSSAR

HINWEIS:

■ Die folgenden Ausstattungsmerkmale sind geräteabhängig. Bitte beachten

Sie das Kapitel „Spezifi kationen“ dieser Bedienungsanleitung um mehr über
die spezifi schen Ausstattungsmerkmale Ihres ZENEC Gerätes zu erfahren.

TOUCH PANEL

Die Gerätefunktionen können direkt über

das berührungsempfi ndliche Touchscreen

Panel gesteuert werden.

BILDSCHIRMAUFLÖSUNG 800 X 480

Beschreibt die Bildschirmaufl ösung in Pi-

xeln. Das Gerät ver fügt über LED Back­light Technik. Dadurch sind regelmässige
Ausleuchtung des TFT Panels, eine hohe
Leuchtkraft sowie eine lange Lebensdau ­er gewährleistet.

BILDSCHIRMAUFLÖSUNG 6.2“/15.7 CM

Beschreibt die Bildschirmaufl ösung in Pi-

6.2"/15.7 cm

xeln. Das Gerät ver fügt über LED Back­light Technik. Dadurch sind regelmässige
Ausleuchtung des TFT Panels, eine hohe
Leuchtkraft sowie eine lange Lebensdau ­er gewährleistet.

BILDSCHIRMAUFLÖSUNG 6.5“/16.5 CM

Beschreibt die Bildschirmaufl ösung in Pi-

6.5"/16.5 cm

xeln. Das Gerät ver fügt über LED Back­light Technik. Dadurch sind regelmässige
Ausleuchtung des TFT Panels, eine hohe
Leuchtkraft sowie eine lange Lebensdau ­er gewährleistet.

BILDSCHIRMAUFLÖSUNG 7“/17.8 CM

Beschreibt die Bildschirmaufl ösung in Pi-

7"/17.8 cm

xeln. Das Gerät ver fügt über LED Back­light Technik. Dadurch sind regelmässige
Ausleuchtung des TFT Panels, eine hohe
Leuchtkraft sowie eine lange Lebensdau ­er gewährleistet.

PHASE DIVERSITY UKW TUNER

Zur Anbindung an Fahrzeuge mit werk­seitig verbautem Doppelantennen Sys­tem verfügt das Gerät über einen Phase­Diversity UKW Dual-Tuner.

UKW TUNER MIT DSP

FM TUNER
WITH DSP

Dem analogen Radio Empfangsteil ist ein

spezifi scher DSP (Digital Signal Proces-

sor) nachgeschaltet, der bei schwäche­ren UKW Sendern durch Störgeräuschun­terdrückung für klaren Klang sorgt.

DVD

Das Lauf werk kann DVD-Medien abspie­len.

XVID

Xvid ist das beliebteste Container format,
über 90% der heutigen AVI Files sind mit
Xvid encodiert.

USB

Das Gerät hat einen USB- Port 2.0; es
werden Speichermedien unterstützt, die
diesem USB-Standard entsprechen.

USB HUB

Das Gerät hat an der Rückseite eine Ka­belverlängerung zum Anschluss an den
beiliegenden USB 2.0 Hub. Der Hub er­möglic ht den Anschluss von drei USB 2.0
Speichermedien und einem ZE-NC-IPS
Interface für iPod/iPhone.

GRACENOTE PLAYLIST PLUS™

Die Gracenote “ More Like This” Funk tion
ermöglicht eine “One-Click“ Generierung
von Stil- und Genre-basierten Wieder­gabelisten im USB Abspielmodus durch
die Vorauswahl eines einzelnen Titels.
Zusätzlich ergänzt die Normalisierungs­funktion über die Playlist Plus Datenbank
Informationen zu Artist/Song, die im USB
Abspielmodus rund um Titel/Künstler/
Album dargestellt werden (falls iD3-Tag
nicht vollständig).

SD/SDHC

Das Gerät kann SD -Kar ten bis 2 GB und
SDHC-Kar ten von 2 bis 8 GB wiederge­ben.

microSD/SDHC

Das Gerät kann microSD-Kar ten bis 2
GB und SDHC-Karten von 2 bis 8 GB
wiedergeben.

GLOSSAR

PARROT BLUETOOTH-TECHNOLOGIE

Das Gerät verfügt über eine Bluetooth
basierte Freisprechanlage vom Marktfüh­rer Parrot. Die integrierte Sprachsteue­rung und insbesondere die DSP basierte
Echo- und Störgeräuschunterdrückung
sorgen für bequemes Freisprechen mit
exzellenter Sprachqualität.

A2DP + AVRCP 1.3

Das Gerät unterstützt A 2DP Audio Strea-

A2DP

+AVRCP 1.3

ming und ermöglicht stereo Audiosignal­übertragung über Bluetooth. Das AVRCP

1.3 Protokoll unterstützt Play, Stop und
Track vor und zurück.

A2DP + AVRCP 1.4

Das Gerät unterstützt A 2DP Audio Strea-

A2DP

+AVRCP 1.4

ming und ermöglicht stereo Audiosignal­übertragung über Bluetooth. Das AVRCP

1.4 Protokoll unterstützt Play, Stop und
Track vor und zurück.

BLUETOOTH SPRACHSTEUERUNG

BT VOICE

RECOGNITION

+ COMMAND

Voice Recognition/Voice Command ist
eine TTS basierte benutzerunabhängi­ge Sprac herkennung zur Steuerung von
Anruf funktionen* im Bluetooth Menü, z.B.
die Direktwahl von Telefonbuchkontakten
per Sprachkommando. Sprachbefehle
sind für acht verschiedene Sprachen ver­fügbar (Deutsch, UK Englisch, Franzö­sisch, Italienisch, Spanisch, Holländisch,
Türkisch, Russisch). *Gekoppeltes Mobil­telefon muss Kontaktzugriff unterstützen.

MADE FOR iPOD/iPHONE

Anschluss von iPod/iPhone. Das Abspie ­len der auf dem iPod/iPhone gespeicher­ten Dateien kann direkt über den Touch­screen des Geräts gesteuert werden
(optionales Anschlusskabel erforderlich).

24 BIT D/A KONVERTER

Das Gerät verfügt über einen 24 Bit
Digital/Analog Konver ter, der für eine

besonders f eine Aufl ösung und hoh e

Störabstände bei der Wiedergabe von

digita len Audi ofi les sorgt.

DSP HPF/LPF CROSSOVER

DSP

HPF/LPF

CROSSOVER

Das Gerät verfügt über einen internen
DSP mit aktiver Frequenzweiche, der
für die Vor verstärker- und die Lautspre­cherausgänge (interner Verstärker) ein­stellbare Festfrequenzen mit 12dB/Okt.
Hoch- und Tiefpass Filterung er möglicht

- für die Anbindung von Aktivsubwoofern

in passiven / aktiven Anlagenkonfi gurati-

onen.

LINE-OUT

Beschreibt die Anzahl der Vorverstärke­rausgänge sowie deren maximale Aus­gangsspannung in Volt.

LINE-OUT

Beschreibt die Anzahl der Vorverstärke­rausgänge sowie deren maximale Aus­gangsspannung in Volt.

12 V PHANTOM SPANNUNGSVERSORGUNG

Das Gerät verfügt über eine eingebaute,
schaltbare 12 V Phantom Spannungsver­sorgung für den Betrieb von Aktivanten­nen.

MULTICOLOR

Die Tastenbeleuchtung des Geräts lässt
sich individuell auf diverse Farben ein­stellen.

DAY/NIGHT MODE HMI

Das Gerät hat einen Lichtsensor, der
mittels Umgebungslicht-Sensorlogik die
Tag/Nacht Umschaltung des Human Ma­chine Interfaces (HMI) steuer t. Dies sorgt
für bestmöglichen Kontrast bei Tageslicht
und Blendfreiheit in der Nacht.

DVB-T READY

Das Gerät lässt sich mit einem optional
erhält lichen ZENEC DVB -T Tuner nach­rüsten und ist mit diesem Touchscreen
kompatibel.

DAB+ READY

Das Gerät lässt sich mit einem optional
erhält lichen ZENEC DAB+ Tuner nach­rüsten und ist mit diesem Touchscreen
kompatibel.

SICHERHEITSCODE

Das Gerät lässt sich durch die Eingabe
eines Codes gegen Diebstahl schützen.

FULL EUROPE

Die Kartenmaterial umfasst alle europäi­schen Länder, inklusive der Schweiz.

56 57

Z-N720

GLOSSAR

NAV SPLITSCREEN

Das Gerät verfügt über eine Gerätesoft­ware mit speziellem HMI Layout, wel­ches die Darstellung der Navikar te auf
dem TFT LCD Bildschirm in allen Audio
Wiedergabequellen einschl. Bluetooth
Hands-Free Modus ermöglicht.

MULTISENSOR DEAD RECKONING

MULTISENSOR

DEAD
RECKONING

Geräte mit Koppelnavigation verarbeiten
Kreisel- und Pulssensor Geschwindig­keitsdaten. Durch Interpolation von Ge­schwindigkeit und Richtung wird eine ak­kurate dynamische Positionsbestimmung
auch in Streckenabschnitten gewährleis­tet, wo kein G PS Signal verf ügbar ist (z.B.
Parkhäuser, Tunnel, Städte mit Wolken­kra tz er n).

TMC - TMC PRO READY

Das Gerät verfügt über einen TMC-Emp­fänger. Die TMC PRO Funk tion kann opti­onal gegen eine Gebühr auf w ww.zenec.
naviextras.com freigeschaltet werden.

8 GB SDHC NAV MEMORY

Das Gerät hat einen Navi SDHC Kartens­lot, der ausschließlich für den Bet rieb mit
der im Setumfang enthaltenen 8 GB Navi ­daten Karte vorgesehen ist (keine Audio/
Video Wiedergabe).

8 GB MICRO SDHC NAV MEMORY

Das Gerät hat einen Navi micro SDHC
Kartenslot, der ausschließlich für den Be­trieb mit der im Setumfang enthaltenen 8
GB Navidaten Karte vorgesehen ist (kei­ne Audio/Video Wiedergabe).

8 GB ON-BOARD NAV MEMORY

Für das Hosting von Navigationssof tware
und Kartendaten verfügt das Gerät über
8 GB Nand Flash Memory auf der Haupt­platine.

STALK INTERFACE INCLUDED

Im Set enthalten ist ein Stalk /CAN In-

terface, da s die f ahrzeugspezi fi sche

Anbindung des Geräts an eine Lenkrad­Fernbedienung und/oder den CAN-Bus
gewährleistet.

STALK INTERFACE READY

Ermöglicht den Anschluss eines sepa­raten Stalk/CAN Inter faces, um die fahr-

zeugspezifi sche A nbindung des Geräts

an eine vorhandene Lenkrad-Fernbedie­nung und/oder den CAN-Bus zu gewähr­leisten.

ANBINDUNG AN MFA UND FAHRERINFO­DISPLAY

Das Gerät lässt sich an Multifunktions­anzeigen bzw. an Fahrerinfosysteme/­displays anbinden.

ANBINDUNG AN BORDCOMPUTER

20:02

OK

ON BOARD
COMPUTER

INTEGRATION

Das Gerät lässt sich an den OPEL-Bord­compter anbinden; die Zeit- und Datum ­seinstellungen können dann direkt via
Touchscreen vorgenommen werden.

PARKING RADAR INTEGRATION

Ab Werk vorh andene grafi sche Parkr adar

Assistenzsysteme werden an das Gerät
angebunden und dynamisch auf dem
Bildschirm angezeigt.

OE ACTIVE SOUND SYSTEM INTEGRATION

Das Gerät ist geeignet, um werkseitige
Aktiv-systeme bzw. die ab Werk verbaute
Mehrkanal-endstufe anzusteuern.

A/C INFO

Das Gerät unterstützt im CAN Net an ­liegende Klimanlagen Statusdaten. Bei
Bedienung der Klimatronik werden Sys­temdaten wie Temperatur, Lüftung, Sitz­heizung ausgelesen und per Pop-Up auf
dem TFT LCD Bildschirm angezeigt.

DVB DIGITAL VIDEO BROADCASTING

DVB ist ein digitaler Übertragungsstan­dard für die Verbreitung von digital co­dierten Audio/Video Inhalten.

FEHLERSUCHE

Problem Ursache Lösung
ALLGEMEIN

Durch eine Sicherung gleichen Typs
ersetzen.

Durch eine Sicherung gleichen Typs
ersetzen.

RESET drücken und Bedienungs­anleitung noch einmal lesen.

Verbinden Sie die Audioausgänge
gemäss dem Anschlussdiagramm.

Erhöhen Sie die Lautstärke.

Überprüfen Sie die Balance der
Audiokanäle.

Isolieren Sie die blanke Stelle
oder tauschen Sie das Laut­sprecherkabel.

Schalten Sie die Audiowiedergabe
am Gerät wieder ein.

Verwenden Sie passende Laut­sprecher.

Isolieren Sie die blanke
Stelle oder tauschen Sie das
Lautsprecherkabel.

Das Gerät schaltet
nicht ein.

Kein/sehr leise
Audiowiedergabe.

Schlechte
Audioqualität oder
Verzerrungen.

Radiosicherung defekt.

Hauptsicherung im Sicherungs­kasten des Radios defekt.

Falsche Bedienung.

Die Audioausgänge wurden nicht
richtig verbunden.

Die Lautstärke ist sehr leise
eingestellt.

Die Lautsprecher sind defekt. Überprüfen Sie die Lautsprecher.

Es funktioniert nur ein Kanal.

Die Lautsprecherkabel haben
eine Verbindung zur Fahr­zeugmasse.

Die Audiowiedergabe (Mute)
wurde am Gerät stumm­geschaltet.

Der Leistungsbedarf der
Lautsprecher paßt nicht zur
Ausgangsleistung des Gerätes.

Die Lautsprecherkabel haben
eine Verbindung zur Fahr­zeugmasse.

TFT MONITOR

Kein Bild.

Die Handbremse ist nicht
angezogen.

Der Bildschirm wurde am Gerät
ausgeschaltet.

Ziehen Sie die Handbremse an.

Schalten Sie den Bildschirm
wieder ein.

58 59

Z-N720

DVD-PLAYER

Die Disk kann nicht
eingelegt werden.

Die Disk kann nicht
abgespielt
werden.

Es befindet sich bereits eine Disk
im Laufwerk.

Entfernen Sie zuerst die Disk im
Laufwerk.

Die Disk ist zerkratzt. Verwenden Sie eine andere Disk.

Die Disk ist zu verschmutzt oder
feucht.

Reinigen Sie die Disk.

Die Disk ist nicht kompatibel. Verwenden Sie eine andere Disk.

Die Jugendschutzfunktion ist zu
hoch eingestellt.

Der Regional Code ist falsch.

Die Disk ist falsch herum
eingelegt.

Ändern Sie die Einstellung der
Jugendschutzfunktion.

Verwenden Sie eine Disk mit dem
richtigen Regional Code.

Legen Sie die Disk richtig herum
ein.

SPEZIFIKATIONEN Z-N720

NAVIGATION

• 3-D High-Definition Splitscreen Navigation

• microSD-Karten basiertes Navigationssystem (auf 8 GB Datenträger)

• Premium P.O.I. Paket mit über 6,5 Millionen Sonderzielen

• Sprachführung in 28 EU Sprachen

• Realistische 3-D Darstellung von Gelände und Sehenswürdigkeiten, Tunnel-Modus, 3-D Auto­Zoom für Kreuzungen und Verkehrskreisel, realistische Anzeige von Abbiegungen

• Eco und Smart Routenplanung, intelligente Berechnung von Alternativrouten in Echtzeit, Anzeige
von Parkplätzen in Zielnähe, Hinweise auf Umgehungsrouten bei Verkehrsbehinderungen, etc.

• Outlook Adressimport, Fahrerwarnungen etc.

• TMC Receiver für kostenfreie Datenservices*

1

• 30 Tage Kartengarantie

BLUETOOTH

• Parrot Bluetooth Freisprecheinrichtung

• DSP basierte Audio Signalverarbeitung mit Störgeräuschunterdrückung

• Synchronisation von bis zu 1000 Telefonbuchkontakten à 5 Rufnummern

• Telefonbuchkontakt Suchfunktion

• Internes oder externes Bluetooth Mikrofon

MULTIMEDIA/AUDIO

• DVD-Laufwerk – kompatible Medien/Formate: CD, CD-R/RW, MP3, WMA, DVD, DVD±R, DVD­MP3, AVI, Xvid

• USB Port mit 80 cm Kabelverlängerung für USB 2.0 Datenträger (bis zu 64 GB)*

2

• Kompatible USB-File Formate: MP3, WMA, AVI, Xvid

• Gracenote “More Like This” für USB-Audioquellen und Generierung von “One-Click” Playlisten
durch Auswahl eines Musiktitels

• BT-Music Streaming via A2DP mit AVRCP 1.4

• DSP basierte Frequenzweiche mit HPF / LPF Funktion

• 4 x 40 Watt Endstufe

• 24 Bit D/A Konverter

• Made for iPod and iPhone

GENERELLE MERKMALE

• 6,2“/15,7 cm 16:9 TFT-LCD Touchscreendisplay mit HMI für 24 verschiedene Sprachen

• Abnehmbare 2-DIN Frontblende für die Umrüstung mit fahrzeugspezifischen „OmniMask“
Frontrahmen*

3

• RDS UKW Radio mit DSP basierter Störgeräuschunterdrückung und 30 Stationsspeicherplätzen
(18 UKW/12 MW)

• Multi-Zone Funktion

• Multicolor Tastenbeleuchtung

• 1 x IR-Fernbedienung

KONNEKTIVITÄT

• 4.1 Vorverstärkerausgänge (4 V)*

• 2.0 Vorverstärkerausgänge (ohne Lautstärkeregelung)*

• 2 x Videoausgänge (NTSC)*

• 1 x A/V-Eingang (CVBS) als optionaler RVC Eingang mit Mikrofon, Audio-In

• 1 x Videoeingang für Rückfahrkamera (CVBS) mit automatischer Umschaltfunktion*

• Anschlussmöglichkeit für Touchscreen kompatible DAB+ oder DVB-T Tuner Modelle*

*1 Funktionalität durch separate TMC Bezahldienste erweiterbar (landesspezifisch).
*2 Separ at erhältliches Zubehörpaket Z-EACC-HUB für Anschluss von drei USB 2.0 Datenträgern (mit je bis zu 64 GB).
*3 Separat für ausgewählte Fahrzeugmodelle erhältliche „OmniMask“ Montagesets, zur exklusiven Verwendung mit dem Z-N720.
*4 Separat erhältliches Zubehörpaket Z-EACC-AV wird benötigt.

 HINWEIS: ÄNDERUNGEN AM GERÄT NACH DRUCK DIESES HANDBUCHS BLEIBEN VORBEHALTEN.

4

4

4

4

4

60 61

Z-N720

2 JAHRE GARANTIE

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich zum Kauf dieses Produktes von ZENEC entschlossen haben. Wir
bitten Sie, die Originalverpackung aufzubewahren, z.B. für den Transport im Garantiefall. Wenn
Sie Garantie-Leistungen für dieses ZENEC Produkt beanspruchen, wenden Sie sich bitte
direkt an den Händler, bei dem das Gerät gekauft wurde. Dieses ZENEC Produkt ist durch eine
Werksgarantie von 2 Jahren an den Erstkäufer ab Kaufdatum im Fachhandel gegen Material- bzw.
Herstellungsfehler geschützt.

GARANTIE-EINSCHRÄNKUNGEN

Nicht unter Garantie fallen Schäden infolge von:

1. Unsachgemässem Einbau oder inkorrektem Audio- oder Stromanschluss.

2. Einwirkung von übermässiger Feuchtigkeit, Flüssigkeit, Hitze, Sonneneinstrahlung
oder starker Verschmutzung.

3. Mechanischer Beschädigung durch Unfall, Fall oder Stoss, sowie Schäden durch nicht
autorisierte Reparaturversuche und/oder Modifikationen.

Die Garantie dieses Produkts bleibt in jedem Fall auf die Reparatur bzw. den Ersatz (Entscheidung
beim Hersteller) des ZENEC Produktes beschränkt. Transportschäden und die Kosten des
Rücktransportes sind durch diese Garantie nicht abgedeckt. Jeder über diese Garantie-Erklärung
hinausgehende Anspruch und Haftung für direkte/indirekte Folgeschäden werden ausdrücklich
abgelehnt. Garantie-Ansprüche können nur mit einer korrekt und vollständig ausgefüllten
Garantie-Karte und dem Original-Kaufbeleg geltend gemacht werden.

ZENEC MODEL: Z-N720

Serial number: .................................................................................................................................

Date of purchase: ............................................................................................................................

Your name: ......................................................................................................................................

Your address: ..................................................................................................................................

City: .................................................................................................................................................

State: ................................... ZIP or postal code: ............................................................................

Country: ...........................................................................................................................................

Dealer’s address & stamp

■ Sollten Sie dieses Gerät eines Tages entsorgen müssen, beachten Sie bitte dass elektrische Geräte
nicht mit dem Haushaltsmüll entsorgt werden dürfen. Führen Sie das Gerät wenn möglich dem
Recycling zu. Ihre lokalen Behörden oder Ihr Händler können Sie dementsprechend informieren
(Richtlinie über die Entsorgung elektrischer und elektronischer Ausstattungen).

62 63

Z-N720

LEGAL DISCLAIMERS

Das Verpackungsmaterial dieses Artikels und das darin enthaltene fertige Produkt gehen vollständig konform mit der RoHS 2-Direktive.
Halogenierte Flammschutzmittel wurden weder in einem der Teile des Produkts aus Kunststoff-Spritzguss verwendet, noch für die
Leiterplatten.

Dieser Artikel enthält eine Kopierschutz-Technologie, die durch US-Patente und andere Urheberrechte von Rovi Corporation geschützt ist.
Reverse Engineering und Demontage sind verboten.

Die Bluetooth-Wortmarke und Logos sind Eigentum von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Parrot SA erfolgt
unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Die Parrot Warenzeichen in der Abbildung auf dieser Verpackung befinden sich im alleinigen und ausschließlichen Eigentum von Parrot
SA. Alle anderen Marken befinden sich im Eigentum ihrer jeweiligen Inhaber und werden unter Lizenz von Parrot SA verwendet.

Das SD-Logo ist eine Marke der SD Card Association.
Alle anderen Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Microsoft Windows und MS Windows CE-Logos sind Marken / eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten
Staaten und anderen Ländern.

„Made for iPod“ und „Made for iPhone“ bedeuten, dass ein elektronisches Produkt speziell für den Anschluss an iPod oder iPhone
entwickelt und vom Entwickler für die Leistungsstandards von Apple zertifiziert wurde. Apple ist nicht verantwortlich für den Betrieb dieses
Geräts oder die Einhaltung von Sicherheits- und Regulierungsnormen. Bitte beachten Sie, dass die Verwendung dieses Produkts mit iPod
oder iPhone die Wireless-Performance beeinflussen kann.

iPod, iPhone, iPad und iTunes sind eingetragene Warenzeichen von Apple Computer, Inc., die in den Vereinigten Staaten und anderen
Ländern eingetragen sind.

Wenn Sie zu irgendeinem Zeitpunkt in der Zukunft dieses Produkt entsorgen müssen, beachten Sie bitte, dass Elektro-Produkte nicht mit
dem Hausmüll entsorgt werden dürfen. Bitte nutzen Sie eine Recycling-Einrichtung, sofern vorhanden.
Erkundigen Sie sich für weitere Beratung bei Ihren kommunalen Behörden oder Ihrem Einzelhändler (Richtlinie über Elektro- und
Elektronik-Altgeräte).

Diese Bedienungsanleitung wurde mit der grösstmöglichen Sorgfalt erstellt.
Durch die fortlaufende Produktweiterentwicklung kann es vorkommen, dass die in dieser Bedienungsanleitung enthaltenen Informationen
nicht vollständig dem aktuellen Produktauslieferungszustand entsprechen. ZENEC behält sich eine Revision des Inhalts ohne vorherige
Ankündigung vor, und haftet nicht für technische oder inhaltliche Fehler und Unvollständigkeit sowie Schäden, die durch die Verwendung
dieses Dokuments entstehen.

Überprüfen Sie www.zenec.com für die Kompatibilität Ihres Mobiltelefons und seiner Kompatibilität mit dem Parrot BT-Modul Ihres ZENEC­Geräts.

Überprüfen Sie www.zenec.c om für die Kompatibilität und potenziellen Einschränkungen der Geräte, die damit verbunden werden
können – also iPod / iPhone Modelle, die mit dem ZEN EC-Gerät Ihrer Wahl kompatibel sind.

Der Fahrer eines Fahrzeuges mit einer ZENEC-Navigation oder einem installierten Multimedia-System muss die örtlichen Verkehrsvor­schriften bzw. Verkehrsregeln kennen und befolgen, die in den jeweiligen Ländern bestehen.

GRACENOTE ENDBENUTZER-LIZENZVERTRAG

Gracenote®-Endbenutzer-Lizenzvereinbarung

Zu dieser Anwendung oder diesem Gerät gehört Software von Gracenote, Inc., mit Sitz in Emeryville,
Kalifornien, USA (im Folgenden bezeichnet als „Gracenote“). Mit Hilfe der von Gracenote bereitge­stellten Software („Gracenote-Software“) kann diese Anwendung Musikalben und/oder Dateien on­line identifizieren und musikbezogene Daten von Online-Servern oder eingebundenen Datenbanken
(zusammengefasst unter der Bezeichnung „Gracenote-Server“) abrufen, darunter Informationen zu
Name, Künstler, Stück und Titel („Gracenote-Daten“), sowie weitere Funktionen ausführen. Sie dürfen
die Gracenote-Daten nur so nutzen, wie bei den Endbenutzerfunktionen der Anwendung bzw. des
Geräts vorgesehen.

Sie sichern zu, dass Sie Gracenote-Daten, die Gracenote-Software und die Gracenote-Server nur
für Ihren persönlichen und nichtkommerziellen Gebrauch nutzen. Sie sichern zu, die Gracenote­Software oder beliebige Gracenote-Daten nicht Dritten zukommen zu lassen, für Dritte zu kopieren
oder an Dritte zu übertragen bzw. zu übersenden. SIE SICHERN ZU, GRACENOTE-DATEN, DIE
GRACENOTE-SOFTWARE UND GR ACENOTE-SERVER NUR SO ZU NUTZEN, WIE IN DIESEM
DOKUMENT AUSDRÜCKLICH GESTATTET.

Sie stimmen zu, dass Ihre nichtexklusive Lizenz zur Nutzung der Gracenote-Daten, der Gracenote­Software und der Gracenote-Server erlischt, wenn Sie die genannten Einschränkungen verletzen. Sie
sichern zu, dass Sie nach dem Erlöschen Ihrer Lizenz aufhören, die Gracenote-Daten, die Gracenote­Software und Gracenote-Server in irgendeiner Weise zu nutzen. Gracenote behält sich alle Rechte an
Gracenote-Daten, der Gracenote-Software und den Gracenote-Servern vor, insbesondere alle Eigen­tumsrechte. Unter keinen Umständen ist Gracenote zu Zahlungen an Sie verpflichtet für Informationen,
die Sie Gracenote bereitstellen. Sie stimmen zu, dass Gracenote, Inc., seine aus dieser Vereinbarung
entstehenden Rechte direkt und in eigenem Namen Ihnen gegenüber geltend machen darf.

Der Gracenote-Dienst nutzt einen speziellen Identifikationsmechanismus, um Abfragen zu statisti­schen Zwecken zu erfassen. Diese zufällig zugewiesene numerische Identifikation dient dazu, dem
Gracenote-Dienst das Zählen von Abfragen zu ermöglichen, ohne dass dabei Daten über Sie bekannt
werden. Weitere Informationen finden Sie auf der Webseite mit Gracenotes Datenschutzrichtlinie
(„Privacy Policy“) für den Gracenote-Dienst.

Sie erhalten eine Lizenz für die Gracenote-Software und alle Gracenote-Daten so, wie sie vorlie­gen. Gracenote macht keine ausdrücklichen oder impliziten Aussagen oder Zusagen hinsichtlich der
Richtigkeit der Gracenote-Daten auf den Gracenote-Servern. Gracenote behält sich das Recht vor,
Daten von den Gracenote-Servern zu löschen oder Datenkategorien zu ändern aus Gründen, die
nach Gracenotes Ermessen ausreichend sind. Gracenote gibt keine Zusicherung, dass die Grace­note-Software oder die Gracenote-Server fehlerfrei sind oder dass die Gracenote-Software und die
Gracenote-Server ununterbrochen laufen. Gracenote ist nicht verpflichtet, Ihnen neue, verbesserte
oder zusätzliche Datentypen oder -kategorien zur Verfügung zu stellen, die Gracenote möglicherwei­se zukünftig anbieten wird, und es steht Gracenote frei, seine Dienste jederzeit einzustellen.

GRACENOTE SCHLIESST ALLE AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIEN AUS, INS­BESONDERE IMPLIZITE GARANTIEN DER HANDELSÜBLICHEN QUALITÄT, DER EIGNUNG

FÜR EINEN BESTIMMTEN ZWECK, DES EIGENTUMS UND DER NICHTVERLETZUNG VON
RECHTEN. GRACENOTE GIBT KEINE GARANTIE FÜR DIE ERGEBNISSE, DIE SIE DURCH
NUTZUNG DER GRACENOTE-SOFTWARE ODER VON GRACENOTE-SERVERN ERHALTEN.
GRACENOTE HAFTET UNTER KEINEN UMSTÄNDEN FÜR FOLGE- ODER ZUFALLSCHÄDEN, FÜR
ENTGANGENE GEWINNE ODER ENTGANGENE ERLÖSE.

© Gracenote, Inc. 2009

64 65

EC DECLARATION OF CONFORMITY

ZENEC by
ACR Braendli + Voegeli AG
Bohrturmweg 1
5330 Bad Zurzach

Hereby declares under our sole responsibilily that the products:

Description of object:
Name of object:
Type name of objects:

are conform to the essential requirements of the:

European Vehicle EMC Directive 72/245/EEC, including all modifications up to 2009/19/EC dated 12.03.2009 including proof
for complience with following standards: CISPR25 (2

Radio and Telecommunications Terminal equipment Directive, R&TTE 1999/5/EC

The following harmonized European Standards have been applied:

ECE R10-04 Type approval of an electrical / electronic sub-assembly under Regulation Nr. 10
EN 55022:2006 Class B Information Technology equipment - Emission Limits and Methods
EN 55024:1998 + A1:2001 + A2:2003 Information Technology equipment Immunity Limits and Methods
EN 61000-3-2:2006 Class D Electromagnetic compatibility (EMC). Limits. Limits for harmonic current emissions

EN 61000-3-3:1995 + A1:2001 + A2:2005 Electromagnetic compatibility (EMC) - Part 3: Limits - Section 3: Limitation of voltage

EN 301 489 EMC and Radio Spectrum Matters (ERM)

ISO 7637-2:2004 Road vehicles - Electrical disturbances from conduction and coupling - Part 2: Electrical

EN 60950-1:2006 Information technology equipment – Safety – Part 1: General requirements

2002/96/EC Restriction of the use of certain hazardous substances in electrical and electronic

2002/95/EC (2008/385/EC) RoHS Directive and the German ElektroG.
2011/6 5/EC RoHS2 Directive, revised and extended by Annex II.

Part 1 V1.5.1 Common Technical Requirements
Part 17 V1.2.1 Specific Conditions for 2,4 GHz Wideband Transmission Systems and 5GHz

In-Car Navigation Device
ZENEC 2-DIN Naviceiver

Z-N720

nd

edition 2002)

ISO 11452-2 (2

(equipment input current ≤ 16 A per phase)

fluctuations and flicker in low-voltage supply systems for equipment with rated current
<= 16 A

high Performance RLAN equipment

transient conduction along supply lines only

(IEC 60950-1:2005, modified)

equipment (RoHS), Product is in accordance with the European WEEE Directive,

nd

edition 2004)

Switzerland

Z-N720

NOTIZENEG KONFORMITÄTSERKLÄRUNG

Declared by:

Andre Grossenbacher, Chief Technology Officer

Bad Zurzach
(Place) (Date) (Signature)

Roland Braendli, Managing Director

Bad Zurzach
(Place) (Date) (Signature)

EU Legal Representative:

ACR S & V GmbH, Industriestrasse 35, D-79787 Lauchringen, Germany

Page 1 of 1 03.08.2013 RevA

66 67

ZENEC by ACR AG · Bohrturmweg 1 · Bad Zurzach · Switzerland

www.zenec.com

Rev. A
