Zebra ZXP Series 3 Card Printer ZXP Series 3 Manual do usuário (pt) [pt]

ZEBRA

ZXP Series 3™

P1058486-094

Manual do usuário

Aviso de direitos autorais

© 2013 ZIH Corp.

Este documento contém informações de propriedade da Zebra Technologies Corporation.
Os direitos autorais deste documento e das informações nele contid as pertencem à Zebra
Technologies Corporation e não podem ser duplicados, no todo ou em parte, sem autorização
prévia por escrito da Zebra.

Embora tenhamos feito todos os esforços para mant er as informações aqui co ntidas atualizadas
e precisas até a data da publicação, não há garantias de que o documento seja isento de erros
ou preciso no que se refere a qualquer especificação. A Zebra Technologies Corporation
reserva-se o direito de fazer alterações, com a finalidade de melhorar o produto, a qualquer
momento.

Marcas comerciais

ZXP Series 3 é uma marca comercial e Zebra é uma marca registrada da Zebra Technologies
Corporation. Windows é uma marca registrada da Microsoft Corporation nos Estados Unidos
e em outros países. Todas as outras marcas comerciais ou registradas são marcas de seus
respectivos detentores.

Descarte do produto

Informações sobre descarte do produto • Não descarte este produto em lixo comum.

Este produto é reciclável e deve ser descartado de acordo com as regulamentações
locais. Para obter mais informações, visite:

http://www.zebra.com/environment

P1058486-094

Sumário

1 • Primeiros passos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Números de peça da ZXP Series 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Recursos, controles e indicadores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Conectores do painel traseiro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Painel LCD multifuncional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2 • Instalação da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Remoção da embalagem da impres so r a de cartões . . . . . . . . . . . . . . . . . 9

Instalação da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Configuração da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Conexão com a energia elétrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Conexão da impressora ao computador . . . . . . . . . . . . . . . . . . . . . . 12

Visualizar Informações da Impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Instalação do driver da impressora para Windows . . . . . . . . . . . . . . . . . 14

Instalação do driver USB da impressora . . . . . . . . . . . . . . . . . . . . . . 14

Instalação do driver Ethernet da impressora . . . . . . . . . . . . . . . . . . . 19

Configuração da impressora de rede. . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Pool de impressão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3 • Configuração da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Recursos da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Carregamento do cartucho de fita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Carregamento de cartões. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Coletor de cartões . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Impressão de um cartão de teste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Operação típica da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Criação de um cartão de amostra . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Impressão de um cartão de amostra. . . . . . . . . . . . . . . . . . . . . . . . . 38

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 iii

: Sumário

4 • Configurações e ajustes da impressora . . . . . . . . . . . . . . . . . . 39

Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Propriedades da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Guia General (Geral) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Guia Sharing (Compartilhamento) . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Guia Ports (Portas) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Guia Advanced (Avançado) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Guia Color Management (Gerenciamento de cor) . . . . . . . . . . . . . . . 45

Guia Security (Segurança). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Guia Device Settings (Configurações do dispositivo). . . . . . . . . . . . . 47

Preferências de impressão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Guia Card Setup (Configuração do cartão) . . . . . . . . . . . . . . . . . . . . 52

Guia Encoding (Codificação) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Guia About (Sobre). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

5 • Limpeza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Limpeza do sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Quando limpar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Como limpar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Limpeza do cabeçote de impressão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

6 • Solução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Introdução. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Procedimentos para solução de problemas . . . . . . . . . . . . . . . . . . . . . . . 74

Avisos e mensagens de erro do painel LCD . . . . . . . . . . . . . . . . . . . 74

Problemas na qualidade da impressão . . . . . . . . . . . . . . . . . . . . . . . 78

7 • Especificações técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Especificações da impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Dimensões do cartão padrão ISO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Informações sobre conformidade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

A • Compartilhamento avançado. . . . . . . . . . . . . . . . . . . . . . . . . . . 93

B • Opção de codificador magnético . . . . . . . . . . . . . . . . . . . . . . 103

C • Opções de Smart Card . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

D • Operação de fita de meio painel . . . . . . . . . . . . . . . . . . . . . . . 113

E • Modo de alimentação de único cartão CardSense . . . . . . . . 119

F • Opção de trava do gabinete . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

G • Suporte mundial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

iv Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

1

Primeiros passos

Este manual contém informações de instalação e operação da Impressora de cartões Zebra
ZXP Series 3, fabricada pela Zebra Technologies Corporation.

A impressora fornece impressão em cores por sublimação de corante ou monocromática por
transferência térmica em 10 mil a 40 mil cartões de plástico padrão de 54 mm por 86 mm
(2,125 pol. por 3,375 pol.) de PVC ou PVC composto. O inv ersor e o alimentador de cartões
integrados minimizam o tamanho da impressora, maximizando o desempenho. Os cartuchos
de fita Load-N-Go™ da série 3 Zebra ZXP são usados com um rolo de limpeza de cartões
integrado para fácil troca ou substituição da fita. Há diversas opções disponíveis (algumas
delas podem vir instaladas de fábrica ou ser instaladas localmente como atualizações),
tornando as impressoras configuráveis para uma variedade de ambientes de aplicação:

• Codificador magnético

• Somente USB ou USB e Ethernet 10/100

• Smart Card com contato + sem contato MIFARE

• Estação de contato

• Segurança (trava do gabinete)

• Modo de alimentação de um único cartão CardSense

Sua fonte de alimentação externa, com detecção automática de 100 ~ 240 V CA e 50 ~ 60 Hz,
utiliza cabos de alimentação intercambiáveis para fornecer flexibilidade total.

Este manual descreve a Impressora de cartões ZXP Series 3 de face única e de dupla face.
Referências à “impressora” neste documento aplicam-se aos modelos de impressoras de face
única ou de dupla face.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 1

™

1: Primeiros passos

Números de peça da ZXP Series 3

Números de peça da ZXP Series 3

O número de peça de uma Impressora de cartões Zebra ZXP Series 3 específica encontra-se
em uma etiqueta afixada em sua base. Esse número identifica a configuração específica da
impressora em questão. A tabela abaixo mostra as configurações disponíveis:

NÚMERO DE PEÇA DESCRIÇÃO

Z3_ -____________ UNIDADE DA BASE
__1-_____2______ Face única
__2-_____2______ Dupla face

OPÇÕES DE SMART CARD

___-0____2______ Nenhum
___-A____2______ Codificador de contato PC/SC + MIFARE sem contato,

ver OBSERVAÇÃO

___-E____2______ Estação de contato, OBSERVAÇÃO

OPÇÕES DE CODIFICADOR MAG

___-_0__________ Nenhum
___-_M___2______ ISO HiCo/LoCo Mag selecionável por S/W

OPÇÕES DE SEGURANÇA, OBSERVAÇÃO
___-__0_________ Nenhum
___-0_A_________ Trava do gabinete: Inclui duas chaves e tampa da caixa

de saída

___ -A_A_________ Trava do gabinete: Inclui duas chaves e caixa de saída

com tampa

___ -E_A_________ Trava do gabinete: Inclui duas chaves e caixa de saída

com tampa

OPÇÕES DE INTERFACE

___-___0________ Somente USB
___-___C________ USB e Ethernet 10/100, ver OBSERVAÇÃO

SOFTWARE / KIT

___-____0_______ Nenhum
___-____G_______ Kit para iniciantes: Monocromática (incl.: 1 fita

monocromática,
200 cartões de PVC)

___-____H_______ Kit para iniciantes: Colorida (incl.: 1 fita YMCKO, 200

cartões de PVC)

___-____I_______ Kit para iniciantes: Colorida dupla face (incl: 1 fita YMCKOK,

200 cartões de PVC)

DIVERSOS

___-_____000____ Nenhum
___-_____2______ ZXP Series 3 Versão 2.0

CÓDIGO DO PAÍS (opção de cabo de alimentação)
___-________00__ Sem cabos de alimentação
___-________AP__ Grã-Bretanha
___-________US__ Américas
___-________BR__ Brasil
_ _ _ - _ _ _ _ _ _ _ _ E M _ _ EMEA (Europa, Oriente Médio e África)
___-________CN00 China
___-________IN00 Índia

CÓDIGO PERSONALIZADO

___-__________00 Estado / Projeto / Outro

ACESSÓRIOS

105862-001 Opção de alimentação de cartão único CardSense

veja OBSERVAÇÃO

105999-301 Kit de limpeza: 4 cartões de limpeza do caminho da impressora

e 4 cartões de limpeza do alimentador

OBSERVAÇÃO: Opção atualizável localmente

TM

,

2 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Recursos, controles e indicadores

Tampa do
alimentador
de cartões

Botão de
liberação
da tampa

Painel de exibição
LCD multifuncional

Botão de
controle
multifuncional

Coletor de
cartões

Guia Toque

de impressão

Zebra

Código QR para

ajuda rápida

A figura abaixo destaca alguns dos recursos externos da impressora; consulte a Seção3 para
ver a parte interna.

1: Primeiros passos

Recursos, controles e indicadores

• Tampa do alimentador de cartões - Abrir a tampa do alimentador de cartões fornece

acesso ao alimentador de cartões automático. A tampa translúcida permite ver quando o
suprimento de cartões está baixo. O alimentador tem capacidade para 100 cartões (30 mil
cartões).

• Botão de liberação da tampa - Pressionar o botão de liberação da tampa permite que a

tampa da impressora abra automaticamente. Esse botão oferece ac esso inte rno para trocas
do cartucho de fita e dos rolos de limpeza e para a limpeza da impressora.

• Painel de exibição LCD multifuncional - O painel de exibição de LCD multifuncional

exibe informações de status da impressora. As mensagens também a lertam o usuário sobre
a necessidade de uma ação e indicam determinadas condições de falha.

• Botão de controle multifuncional - O botão de controle multifuncional inicia diversas

funções. Essas funções são descritas nas seções apropriadas deste documento.

• Coletor de cartões - A parte frontal do coletor de cartões tem capacidade para 45 cartões.

As impressoras de cartões ZXP Series 3 com a opção Smart Card têm um coletor de
cartões diferente, consulte o Apêndice C para obter detalhes.

• Código QR para ajuda rápida - O código QR ativa páginas de ajuda baseadas na web

para localizar vídeos de usuário para obter instruções simples de configuração e
manutenção; acesse http://www.zebra.com/zxp1-info

para saber detalhes.

• Toque de impressão Zebra - Esse ponto de toque usa tecnologia NFC para fornecer e

informações importantes sobre a impressora; acesse http://www.zebra.com/nfc

para saber

detalhes.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 3

1: Primeiros passos

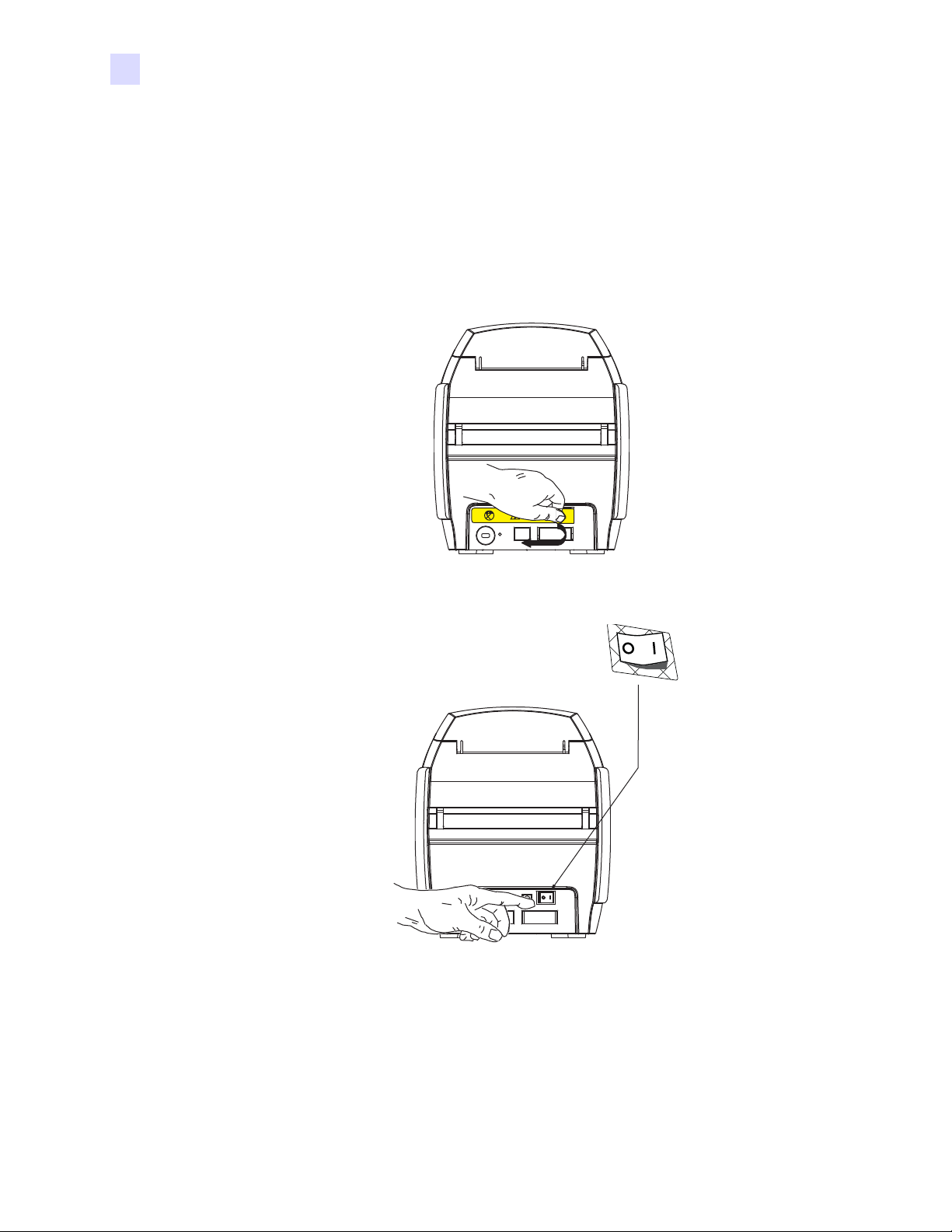

Conector
USB

Conector de
alimentação

Botão liga/
desliga

Fenda do
cabo de
segurança

Botão liga/
desliga

Conector de
alimentação

Conector de Ethernet

Conector tipo DB-9 se a opção
de estação de contato de
Smart Card estiver instalada

Conector
USB

Fenda do
cabo de
segurança

LED do link LED de alimentação

Conectores do painel traseiro

Conectores do painel traseiro

Conexão USB padrão

A figura abaixo mostra a parte trase ira da impressora com a interface USB.

Conexão Ethernet

A figura abaixo mostra a parte traseira da impressora com a interface USB padrão, com opções
de Ethernet e estação de contato de Smart Card tipo DB-9.

O conector de Ethernet tem dois LEDs indicadores de status:

• LED de alimentação (âmbar): quando aceso, indica que a alimentação está ligada.

• LED do link (verde): quando aceso, indica uma conectividade impressora-Ethernet
válida.

4 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Painel LCD multifuncional

A impressora está equipada com um painel LCD multifuncional que fornece informações
sobre o status da impressora. A leitura é controlada pelo botão de controle mul tifuncional,
localizado logo abaixo da janela de visualização.

As mensagens do painel LCD multifuncional são distribuídas em três categorias:
Operacionais, Avisos e Erros.

Mensagens operacionais

As mensagens operacionais são exibidas durante a operação normal da impressora.

CARD READY (CARTÃO PRONTO)
CLEANING PRINTER (LIMPANDO IMPRESSORA)
CLOSE FEEDER DOOR (FECHE A PORTA DO ALIMENTADOR)
CONTACT ENCODING (CODIFICAÇÃO DE CONTATO)

1: Primeiros passos

Painel LCD multifuncional

OPERACIONAIS

CONTACTLESS ENCODING (CODIFICAÇÃO SEM CONTATO)
DOWNLOADING DATA (FAZENDO DOWNLOAD DE DADOS)
DOWNLOADING FIRMWARE (FAZENDO DOWNLOAD DE FIRMWARE)
EMPTY FEEDER THEN CLOSE COVER (ESVAZIE O ALIMENTADOR E FECHE A TAMPA)

FEED LONG CLEANING CARD IN EXIT (INSIRA O CARTÃO DE LIMPEZA LONGO
NA SAÍDA)

INICIALIZANDO
INSERT CARD (INSIRA O CARTÃO)
INSERT FEEDER CLEANING CARD (INSIRA CARTÃO DE LIMPEZA DO ALIMENTADOR)
MAG ENCODING (CODIFICAÇÃO MAGNÉTICA)
PRINTING BLACK (IMPRIMINDO PRETO)
PRINTING CYAN (IMPRIMINDO CIANO)
PRINTING MAGENTA (IMPRIMINDO MAGENTA)
PRINTING MONO (IMPRIMINDO MONOCROMÁTICO)
PRINTING OVERLAY (IMPRIMINDO SOBREPOSIÇÃO)
PRINTING YELLOW (IMPRIMINDO AMARELO)
PUSH BUTTON TO CONTINUE (PRESSIONE BOTÃO PARA CONTINUAR)
PRONTA

REMOVE FEEDER CLEANING CARD (REMOVA O CARTÃO DE LIMPEZA DO
ALIMENTADOR)

REMOVE LONG CLEANING CARD (REMOVA O CARTÃO DE LIMPEZA LONGO)
REMOVE RIBBON THEN CLOSE LID (REMOVA A FITA E FECHE A TAMPA)

SINGLE CARD READY-PRINT OR EJECT (CARTÃO ÚNICO PRONTO-IMPRIMIR
OU EJETAR)

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 5

1: Primeiros passos

Painel LCD multifuncional

Mensagens de aviso

Mensagens de aviso alertam o operador sobre a ação que deve ser tomada. Em geral, a
impressora continua funcionando.

Mensagens de erro

Mensagens de erro são exibidas quando ocorre uma situação que faz a impressora interromper
a impressão. Dependendo da causa da mensagem de erro, reiniciar a impressora ou resolver
o erro exibido pode devolver a impressora ao status operacional, ou pode ser necessário
solucionar problemas e consertar a impressora.

AVISOS (a impressora ainda funcionará)

CHECKING RIBBON (VERIFICANDO FITA)
CLEAN PRINTER (LIMPAR A IMPRESSORA)
CLOSE LID (FECHE A TAMPA)
ENCODING ERROR (ERRO DE CODIFICAÇÃO)
FLASH ERROR (ERRO DE FLASH)
INVALID MAGNETIC DATA (DADOS MAGNÉTICOS INVÁLIDOS)
READING ERROR (ERRO DE LEITURA)

ERROS (a impressora não funcionará)

CHECK RIBBON (VERIFICAR FITA)
COMMAND ERROR (ERRO DE COMANDO)
TAMPA ABERTA
LID OPEN (TAMPA ABERTA)
ERRO MECÂNICO
OUT OF CARDS (SEM CARTÕES)
OUT OF RIBBON (SEM FITA DE IMPRESSÃO)
PARAMETERS ERROR (ERRO DE PARÂMETROS)

6 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Ícones

1: Primeiros passos

Painel LCD multifuncional

Informações importantes são realçadas em todo o manual utilizando diferentes ícones,
conforme mostrado a seguir:

Observação • Indica informações que enfatizam ou complementam importantes pontos

do3,916"texto principal.

Importante • Chama a atenção para informações que são esse nciais para a conc lusão de uma

tarefa ou assinala a importância de uma informação específica no texto.

Fornece um exemplo ou cenário para demonstrar ou esclarecer uma seção do texto.

Cuidado com descarga eletrostática • Adverte sobre a possibilidade de uma descarga
eletrostática.

Cuidado com choque elétrico • Adverte sobre uma situação de choque elétrico em
potencial.

Superfície quente • Adverte sobre uma situação na qual o aque cimento em excesso
pode provocar queimaduras.

Atenção • Avisa que uma falha ao adotar ou evitar determinada ação pode resultar em
acidentes pessoais ao usuário ou em danos físicos ao hardware.

1.1 Suprimentos Zebra

Os suprimentos originais Zebra atendem aos estritos padrões de qualidade e são recomendados
para a excelente qualidade de impressão e desempenho adequado da impressora; consulte

http://www.zebra.com/suppliespara detalhes.

As impressoras ZXP Series 3 são projetadas para trabalhar somente com fitas de alto

®

desempenho Zebra ZXP Series 3 True Colours

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 7

ix Series.

8 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Instalação da impressora

Remoção da embalagem da impressora de cartões

A Impressora de cartões ZXP Series 3 é fornecida em uma embalagem de papelão, protegida
por insertos de espuma e por um saco protetor antiestático. Guarde o material de embalagem
caso seja necessário transportar ou devolver a impressora posteriormente.

2

Etapa 1. Antes de abrir e desembalar a impressora, inspecione a caixa de papelão e verifique

se não houve danos durante o transporte.

Etapa 2. O ambiente em que a impressora será instalada deve estar limpo e livre de poeira

para a operação e o armazenamento adequados do equipamento.

Etapa 3. Destrave e remova a alça, abra a caixa e retire a caixa que contém os acessórios

da impressora de dentro da embalagem.

Etapa 4. Remova os blocos de espuma da parte superior da impressora.
Etapa 5. Retire a impressora da caixa de papelão segurando-a por baixo pelos dois lados

e levantando-a com cuidado.

Etapa 6. Verifique se os seguintes itens acompanham a impressora:

a. CD-ROM do software
b. Guia de início rápido
c. Cabos de alimentação (um ou dois, dependendo da configuração)
d. Fonte de alimentação
e. Cabo de impressora USB

Caso algum desses itens esteja faltando, entre em contato com o distribuidor. Para fazer novo
pedido, consulte o Apêndice G de deste manual.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 9

2: Instalação da impressora

Instalação da impressora

Instalação da impressora

Configuração da impressora

Etapa 1. A impressora deve ser colocada em um local que permita fácil acesso a todos os

lados. A impressora nunca deve ser operada enquanto estiver apoiada em um dos
lados ou de cabeça para baixo.

Etapa 2. Retire a etiqueta amarela de CUIDADO da parte traseira da impressora.

Etapa 3. Verifique se o botão liga/desliga da impressora está na posição DESLIGADO (O).

10 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

Conexão com a energia elétrica

120 VAC

230 VAC

Atenção • Limite a alimentação elétrica fornecida à impressora a 24 V CC. Limite o
excesso de corrente consumida a 16 A ou menos, utilizando um disjuntor ou outro
dispositivo similar. Jamais opere a impressora em locais onde o operador, o
computador ou a impressora possam entrar em contato com água. Isso pode resultar
em acidentes pessoais. A impressora precisa ser conectada a uma fonte de
alimentação aterrada e protegida corretamente contra oscilações elétricas e falhas de
aterramento. O pacote da fonte de alimentação pode ser substituído apenas pelo
mesmo produto do fabricante.

Atenção • Não ligue a impressora com o cabo USB conectado ao computador
(mantenha o equipamento desligado por enqu anto).
impressora deverá ser conectada e ligada.

Etapa 1. Insira o plugue da fonte de alimentação no conector de alimentação, conecte o cabo

de alimentação (120 V CA ou 230 V CA) à fonte de alimentação e, em seguida,
conecte o cabo a uma tomada aterrada de tipo e tensão adequados.

2: Instalação da impressora

Instalação da impressora

O DRIVER INFORMARÁ quando a

Etapa 2. Verifique se o botão liga/desliga da impressora está na posição DESLIGADO (O).

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 11

2: Instalação da impressora

Ethernet

USB

Instalação da impressora

Conexão da impressora ao computador

Etapa 1. Se a impressora tiver somente a interface USB, conecte o cabo USB ao computador e

à impressora.

Etapa 2. Se a sua impressora tiver o adaptador de Ethernet opcional (além da interface USB),

utilize o cabo USB para conectar a impressora ao computador ou o cabo Ethernet
para conectar a impressora à rede Ethernet.

Importante • Não utilize as interfaces USB e Ethernet ao mesmo tempo!

12 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

Visualizar Informações da Impressora

Painel de exibição
LCD

Botão
de controle

Visualizar Informações da Impressora

Para verificar os parâmetros de configuração da impressora sem estar conectado a um
computador:

Etapa 1. Verifique se o botão liga/desliga da impressora está na posição DESLIGADO (O).
Etapa 2. Enquanto mantém pressionado o botão de controle, coloque o botão liga/desliga da

impressora na posição LIGADO ( | ). O painel de exibição LCD fica azul.

2: Instalação da impressora

Etapa 3. Mantenha o botão de controle pressionado e observe enquanto o painel de exibição

LCD mostra a inicialização e CHECKING RIBBON (VERIFICANDO A FITA).

Etapa 4. Qu ando a mensagem PRINTER INFO (INFO DA IMPRESSORA) aparecer no

painel de exibição, libere rapidamente e pressione o botão de controle para exibir o
primeiro parâmetro: Nome do modelo.

Etapa 5. Continue a apertar o botão de controle para percorrer os parâmetros e voltar ao

início:

a. Nome do modelo (incluindo a configuração da impressora)
b. Número de série
c. Versão do firmware
d. Resistência do cabeçote
e. Deslocamento X e Y (frente)
f. Deslocamento X e Y (verso)
g. Deslocamento EC (frente e verso)
h. Tipo de fita
i. Deslocamento inteligente
j. IP Address (Endereço de IP) (observe este endereço para instalação Ethernet;

consulte página 19)
k. Máscara
l. Gateway
m. DHCP (ativado ou desativado)

Etapa 6. Mantenha pressionado o botão de controle (cerca de 1 segundo) para sair da

sequência. Um período ocioso de 15 segundos também prov oca a saída da sequên cia.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 13

2: Instalação da impressora

Instalação do driver da impressora para Windows

Instalação do driver da impressora para Windows

Instalação do driver USB da impressora

Observação • Para instalar o driver Ethernet, consulte a página 19.

Etapa 1. Conecte a impressora à fonte de alimentação, se ainda não estiver conectada.

Desligue a impressora.

Etapa 2. Conecte a porta USB da parte traseira da impressora à porta USB do computador.
Etapa 3. Verifique se o botão liga/desliga da impressora está na posição DESLIGADO (O).
Etapa 4. Insira o CD de documentação e drivers do usuário na unidade de CD do

computador host. O Main Menu (Menu Principal) será aberto.

Etapa 5. No Main Menu (Menu Principal), clique em Install Zebra Printer Driver (Instalar

driver da impressora Zebra).

Etapa 6. A janela InstallShield Wizard (Assistente do InstallShield) será aberta. Para

continuar com a instalação, clique no botão Avançar.

14 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

2: Instalação da impressora

Instalação do driver da impressora para Windows

Etapa 7. Selecione Install USB printer drivers (Instalar drivers USB da impressora) e clique

no botão Next (Avançar).

Etapa 8. Verifique se o botão liga/desliga da impressora está na posição DESLIGADO (O) e

clique no botão OK.

Etapa 9. A janela License Agreement (Acordo de licença) será aberta. Para continuar com a

instalação clique no botão Yes (Sim).

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 15

2: Instalação da impressora

Instalação do driver da impressora para Windows

Etapa 10. A janela Setup Type (Tipo de instalação) será aberta. Selecione Complete

(Completa) para instalar todos os recursos do programa e clique no botão Next
(Avançar).

Etapa 11. A janela Select Program Folder (Selecionar pasta do programa) será aberta. Digite

um novo nome para a pasta ou sel ecione um d a lista de p astas existe ntes e cli que no
botão Next (Avançar).

16 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

2: Instalação da impressora

Instalação do driver da impressora para Windows

Etapa 12. Observe a janela Setup Status (Status de instalação).

Etapa 13. A janela Congratulations (Parabéns) será exibida.

Etapa 14. Nesse momento, ligue a impressora e clique no botão Next (Avançar). O assistente

Windows New Hardware Found (Novo hardware do encontrado) do Windows
localizará a impressora.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 17

2: Instalação da impressora

Instalação do driver da impressora para Windows

Etapa 15. Quando a janela InstallShield Wizard Complete (Assistente do InstallShield

concluído) for exibida, clique no botão Finish (Concluir).

Etapa 16. Isso conclui a instalação do driver USB.

Observação • Pode ser necessário alterar a configuração do cartão (orientação do cartão,

tipo de fita etc.), codificação, sobreposição e/ou configuração do painel preto pelo driver da
impressora; consulte Preferências de impressão na página 51.

Observação • Talvez seja necessário definir o ajuste de espessura do cartão para a espessura

dos cartões que estão sendo usados; consulte Carregamento de cartões na página 34.

18 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

Instalação do driver da impressora para Windows

Instalação do driver Ethernet da impressora

Observação • Para instalar o driver USB, consulte a página 14.

Importante • A rede Ethernet deve estar configurada corretamente, com a impressora e o

computador host na mesma máscara de sub-rede. Se não tiver certeza de como verificar ou
como alterar a configuração, consulte alguém com conhecimento sobre redes Ethernet.

Etapa 1. Conecte a impressora à fonte de alimentação, se ainda não estiver conectada. Ligue a

impressora.

Etapa 2. Conecte a porta Ethernet da parte traseira da impressora à conexão de rede Ethernet

ou diretamente à porta Ethernet do computador.

Etapa 3. Verifique se o botão liga/desliga da impressora está na posição LIGADO ( | ).
Etapa 4. Insira o CD de documentação e drivers do usuário na unidade de CD do

computador host. O Main Menu (Menu Principal) será aberto.

2: Instalação da impressora

Etapa 5. No Main Menu (Menu Principal), clique em Install Printer Driver (Instalar driver

da impressora).

Etapa 6. A janela InstallShield Wizard (Assistente do InstallShield) será aberta. Para

continuar com a instalação, clique no botão Avançar.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 19

2: Instalação da impressora

Instalação do driver da impressora para Windows

Etapa 7. Selecione Install Ethernet printer drivers (Instalar drivers Ethernet de impressora)

e clique no botão Next (Avançar).

Etapa 8. A janela License Agreement (Acordo de licença) será aberta. Para continuar com a

instalação, selecione a opção I accept the terms of the license agreement (Aceito os
termos do acordo de licença), e clique no botão Next (Avançar).

20 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

2: Instalação da impressora

Instalação do driver da impressora para Windows

Etapa 9. A janela Setup Type (Tipo de instalação) será aberta. Selecione Complete

(Completa) para instalar todos os recursos do programa e clique no botão Next
(Avançar).

Importante • Para conseguir o endereço de IP da impressora, consulte Visualizar

Informações da Impressora na página 13.

Etapa 10. Selecione o botão de opções Impressora Zebra ZXP Series 3 (marcado com um

círculo a seguir) e clique no botão Refresh (Atualizar).

Etapa 11. Configuração ira localizar e relacionar todas as Impressoras Zebra ZXP Series 3 na

rede. Selecione a impressora na lista (se estiver na lista) ou insira o endereço IP
(seta acima) e clique no botão Next (Avançar).

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 21

2: Instalação da impressora

Instalação do driver da impressora para Windows

Etapa 12. A janela Select Program Folder (Selecionar pasta do programa) será aberta. Digite

um novo nome para a pasta ou sel ecione um d a lista de p astas existe ntes e cli que no
botão Next (Avançar).

Etapa 13. Observe a janela Setup Status (Status de instalação).
Etapa 14. Quando a janela Congratulations (Parabéns) for exibida, clique no botão Next

(Avançar).

22 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

2: Instalação da impressora

Instalação do driver da impressora para Windows

Etapa 15. Quando a janela InstallShield Wizard Complete (Assiste nt e do Inst all Sh i eld

concluído) for exibida, clique no botão Finish (Concluir).

Etapa 16. Isso conclui a instalação do driver de Ethernet.

Observação • Pode ser necessário alterar a configuração do cartão (orientação do cartão,

tipo de fita etc.), codificação, sobreposição e/ou configuração do painel preto pelo driver da
impressora; consulte Preferências de impressão na página 51.

Observação • Talvez seja necessário definir o ajus te de espessura do cartão para a espessura

dos cartões que estão sendo usados; consulte Carregamento de cartões na página 34.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 23

2: Instalação da impressora

Configuração da impressora de rede

Configuração da impressora de rede

Use este procedimento se já tiver instalado uma impressora Ethernet no sistema (consulte
a Seção 2) se desejar instalar uma segunda impressora Ethernet na rede com o Add Printer
Wizard (Assistente para Adicionar Impressora) da Microsoft.

Etapa 1. Clique no botão Start (Iniciar) e selecione Devices and Printers (Dispositivos e

Impressoras)

Etapa 2. Observe a janela “Devices and Printers” (Dispositivos e impressoras).

Etapa 3. Clique na opção Add a printer (Adicionar uma impressora) na Barra de tarefas (seta

acima).

Etapa 4. Observe a janela What type of printer do you want to install (Que tipo de

impressora deseja instalar).

Etapa 5. Selecione Add a local printer (Adicionar uma impressora local) (seta acima), e clique

no botão Next (Avançar).

24 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

2: Instalação da impressora

Configuração da impressora de rede

Etapa 6. Observe a janela Choose a Printer Port (Escolher uma porta de impressora).

Etapa 7. Selecione o botão de opção Create a new port (Criar nova porta) (1ª seta acima).
Etapa 8. No menu suspenso, selecione Standard TCP/IP Port (Porta TCP/IP padrão) (2º seta

acima).

Etapa 9. Clique no botão Next (Avançar).
Etapa 10. Observe a janela Type a printer hostname or IP address (Digite um nome de host

da impressora ou endereço IP).

Etapa 11. Insira o endereço IP da impressora na caixa de texto Hostname or IP address

(Nome do host ou endereço IP) (circulado acima). Observe que o nome da Porta
será automaticamente preenchido quando você digitar o endereço IP. Não altere o
nome da porta.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 25

2: Instalação da impressora

Configuração da impressora de rede

Etapa 12. Marque a caixa de seleção Query the printer … (Consultar a impressora…)

(seta acima).

Etapa 13. Clique no botão Next (Avançar).
Etapa 14. Observe a janela Install the printer driver (Instalar o driver da impressora).

Etapa 15. Selecione o fabricante e a impressora (setas acima).
Etapa 16. Clique no botão Next (Avançar).
Etapa 17. Observe a janela Which type of the driver do you want to use (Que tipo de driver

deseja usar).

Etapa 18. Selecione o botão de opção Use the driver that is currently installed (Usar o driver

que está instalado atualmente) (seta acima).

Etapa 19. Clique no botão Next (Avançar).

26 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

2: Instalação da impressora

Configuração da impressora de rede

Etapa 20. Observe a janela.

Etapa 21. Type a printer name (Digite um nome de impressora).
Etapa 22. Digite o nome da impressora, use o nome padrão ou adicione mais informações

para indicar a localização da impressora, por exemplo, impressora do Ed, escritório
do Mike, sala 33, etc.

Etapa 23. Clique no botão Next (Avançar).
Etapa 24. Observe a janela You’ve successfully added… (Você adicionou com êxito…).

Etapa 25. Se apropriado, selecione a caixa de verificação Set as the default printer (Definir

como impressora padrão) (seta acima).

Etapa 26. Clique no botão Finish (Concluir) para concluir o Add Printer Wizard (Assistente

para adicionar impressora).

Você instalou a impressora de rede com sucesso.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 27

2: Instalação da impressora

Pool de impressão

Pool de impressão

Configuração do pool de impressão

O Pool de impressão é um recurso padrão do Windows que permite que você distribua a saída
impressa em um pool com várias impressoras. Neste exemplo, vamos instalar e configurar as
três impressoras de rede a serem usadas no pool.

Etapa 1. Antes de pr osseguir com o pool de impressão, teste-as individualmente para

certificar-se de que estejam com a mesma configuração. Especificamente, verifique
o seguinte:

• Configuração do painel da fita (tipo de fita e o que será impresso em qual lado
do cartão).

• Configuração da codificação magnética.

• Configuração da extração de preto (se aplicável).

Etapa 2. Acesse a guia Ports (Portas).

Para acessar a guia Ports (Portas), selecione Start (Iniciar) > Devices and Printers

(Dispositivos e Impressoras). Clique com o botão direito na lista em ZXP Series 3
USB Card Printer. Selecione Printer properties (Propriedades da impressora) >
Ports (Portas).

Etapa 3. Selecione as três impressoras de rede clicando na caixa de opção associada

(círculo acima).

Etapa 4. Marque a caixa de seleção Enable printer pooling (Ativar o pool de impressão)

(seta acima).

Etapa 5. Clique no botão Apply (Aplicar) e depois clique no botão OK.

28 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

Usar o pool de impressão

Importante • Envie tarefas de impressão para o pool, não para uma impressora individual.

Quando a primeira impressora já tiver assumido os trabalhos que pode realizar (isto é, um a ser
impresso imediatamente, outro em espera), as tarefas seguintes serão repassadas para a
segunda impressora e, depois, para a terceira.

Observe que, no caso de apenas dois trabalhos de impressão, ambos irão para a primeira
impressora. O pool de impressão é uma metodologia de divisão. Ele não equilibra o uso das
impressoras.

Depois que o pool de impressão for configurado, a manutenção e as alterações na configuração
devem ser feitas usando os menus para cada impressora individual, não pelo pool (o que pode
produzir resultados indesejáveis).

Importante • O efeito de qu alquer manutenção e/ou al terações pode (e deve) ser testado co m

o envio de trabalhos de impressão separadamente para cada impressora, não para o pool.

2: Instalação da impressora

Pool de impressão

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 29

30 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Configuração da impressora

Tampa

Cabeçote de
impressão

Alimentador
de cartões

Coletor
de cartões

Cartucho de fita

Ajuste de
espessura
de cartão

Recursos da impressora

A figura a seguir mostra o interior da Impressora de cartões ZXP Series 3.

3

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 31

3: Configuração da impressora

Carregamento do cartucho de fita

Carregamento do cartucho de fita

A impressora requer cartuchos de fita aprovados. As fitas Transferência Térmica de Resinas

e Sublimação de Corante são projetadas especialmente para a sua impressora.

- Use somente fitas Zebra i Series projetadas para trabalhar com Impressora de cartões
ZXP Series 3s.

- Cada cartucho de fita inclui um conjunto de rolo de limpeza adesivo que é utilizado
para limpar os cartões que entram na impressora. A limpeza inadequada reduz a vida
útil da impressora e degrada a qualidade da impressão.

- Quando a fita estiver completamente gasta, substitua o conjunto todo do cartucho.

Cuidado com descarga eletrostática • NÃO TOQUE no cabeçote ou nos componentes
eletrônicos no cabeçote. Descargas eletrostáticas que se acumulam no corpo humano ou em
outras superfícies podem danificar o cabeçote ou outros componentes eletrônicos.

Etapa 1. Abra a tampa da impressora pressionando o botão de liberação da tampa na parte

superior da unidade.

Etapa 2. Retire o invólucro protetor do rolo de limpeza adesivo puxando cuidadosamente

a fita. Descarte o invólucro protetor.

32 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

3: Configuração da impressora

Carregamento do cartucho de fita

Etapa 3. Insira o cartucho de fita com o rolo de limpeza voltado para baixo, para que as

engrenagens das extremidades dos rolos se encaixem nas fendas adequadas.

Etapa 4. Feche a tampa da impressora e empurre-a para baixo até ouvir um clique.

Observação • A fita se sincroniza automaticamente quando a tampa é fechada

e a impressora é ligada.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 33

3: Configuração da impressora

Carregamento de cartões

Carregamento de cartões

Alimentador de cartões

O alimentador é utilizado para carregar cartões. É possível colocar até 100 cartões de
30 milésimos de pol. de espessura. O alimentador está localizado sob a tampa do alimentad or
de cartões da impressora

Atenção • Segure os cartões pelas bordas somente. NÃO toque as superfícies
impressas, já que isso pode reduzir a qualidade de impressão.

Etapa 1. Defina o ajuste de espessura do cartão (seta abaixo) para o número correspondente da

espessura dos cartões que estão sendo carre gados. O bserv e que o ajuste da esp essura
varia de 10 milésimos a 40 milésimos.

34 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

3: Configuração da impressora

Carregamento de cartões

Etapa 2. Abra a tampa do alimentador de cartões.
Etapa 3. Deslize o guia de cartões para a direita até travar com um clique audível.

Atenção • Segure os cartões pelas bordas somente. NÃO toque as superfícies
impressas, já que isso pode reduzir a qualidade de impressão.

Etapa 4. Remova o invólucro da pilha de cartões.
Etapa 5. Examine os cartões e descarte qualquer cartão com as bordas danificadas.
Etapa 6. Segurando a pi lha de cartões pelos lados, espalhe os cartões (como flexionando

cartas de baralho) pelo menos uma vez em cada extremid ade, para separar todos

os cartões.
Etapa 7. Reagrupe os cartões em sua disposição original.
Etapa 8. Coloque a pilha de cartões no alimentador de cartões. Ao carregar cartões com

tarja magnética ou smart cards de contato, consulte o Apêndice B ou Apêndice C

respectivamente para obter orientação adequado do cartão.

Etapa 9. Feche a tampa do alimentador de cartões. Quando a tampa do alimentador é fechada,

o mecanismo de trava da guia de cartões será automaticamente liberado.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 35

3: Configuração da impressora

Carregamento de cartões

Coletor de cartões

Etapa 1. Levante a tampa da impressora e empurre o coletor de cartões para baixo para

encaixá-lo em sua posição de operação.

Etapa 2. Quando a impressora não estiver em uso, deixe o coletor de cartões na sua posição

fechada para proteger a impressora de poeira.

36 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

Impressão de um cartão de teste

Padrão: Parâmetros da impressora: Parâmetros do codificador:

Com o cartucho de fita instalado e cartões carregados, a impressora está pronta para imprimir.
Para verificar a operação da impressora, imprima um cartão de teste.

Etapa 1. Selecione Start (Iniciar) > Devices and Printers (Dispositivos e impr essoras). Clique

com o botão direito em Zebra ZXP Series 3 Card Printer. Selecione Printer

properties > Device Settings (Propriedades da impressora > Configurações do

dispositivo) e clique no botão Tools (Ferramentas).

Etapa 2. Observe a janela Tools (Ferramentas).

3: Configuração da impressora

Impressão de um cartão de teste

Etapa 3. No menu suspenso Print Test Card (Cartão de teste de impressão), selecione o cartão

de teste desejado (circulado acima).
Etapa 4. Clique no botão Print (Imprimir) (seta acima) para imprimir o cartão de teste

selecionado; veja os cartões de teste de amostra abaixo.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 37

3: Configuração da impressora

SAMPLE CARD

http://www.zebra.com

M. CHRIS JONES

SALES DIRECTOR

Operação típica da impressora

Operação típica da impressora

A Impressora de cartões ZXP Series 3 pode ser usada com o seu software aplicativo, usando
os drivers do CD que acompanham a impressora; consulte Instalação do driver da impressora

para Windows na página 14.

Criação de um cartão de amostra

Antes de iniciar uma nova sessão de impressão, imprima um cartão de amostra para assegurar
que os cartões serão impressos corretamente. Siga as etapas abaixo para imprimir o primeiro
cartão.

Etapa 1. Abra um do cumento do Microsoft Word.
Etapa 2. Se a impressora Zebra não for a impressora padrão, selecione a Impressora de cartões

ZXP Series 3 como padrão.
Etapa 3. No documento Microsoft Word, configure o layout da página:

a. Tamanho: Cartão de 86 mm x 54 mm (3,14 pol. x 2,13 pol.)
b. Orientação: Retrato ou paisagem
c. Margens: Superior, inferior, esquerda e direita = 0 (zero).

Etapa 4. O cartão aparece como um documento do Microsoft Word.
Etapa 5. Crie um cartão com texto em preto e em cores e com imagens coloridas, semelhante

ao cartão de amostra abaixo.

Impressão de um cartão de amostra

Após criar o cartão de amostra, você já está pronto para imprimir. Verifique se a impressora
tem um cartucho de fita para impressora de cartões True Colours
pilha de cartões no alimentador. Consulte a Seção3 para obter instruções sobre como instalar
a fita e carregar os cartões.

Etapa 1. Imprima o cartão de amostra para a Impressora de cartões ZXP Series 3.

TM

instalado e se há uma

Etapa 2. Depois de concluir a impressão, remova o cartão de amostra do coletor de cartões

e verifique se houve algum problema. Se houver problemas de qualidade, consulte

Solução de problemas na página 73.

Etapa 3. Se o cartão de amostra estiver correto, a impressora estará pronta para produzir mais

38 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

cartões.

Configurações e ajustes da

Introdução

Esta seção descreve as configurações e os ajustes que podem ser feitos no driver da impressora
ZXP Series 3:

4

impressora

Propriedades da impressora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Preferências de impressão. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 39

4: Configurações e ajustes da impressora

Propriedades da impressora

Propriedades da impressora

Observação • As capturas de tela mostradas nesta seção são de uma impressora que usa

a interface USB. Se estiver utilizando a interface Ethernet, as telas fazem referência à
“Impressora de rede”. As capturas de tela também têm aparência diferente dependendo
do sistema operacional.

O acesso às Propriedades da impressora de cartão varia dependendo do sist ema operacional;
por exemplo, para Windows 7, selecione Start > Devices and Printers (Iniciar > Dispositivos
e impressoras). Clique na lista Zebra ZXP Card Printer, depois selecione Printer properties
(Propriedades da impressora).

Guia General (Geral) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Guia Sharing (Compartilhamento). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Guia Ports (Portas) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Guia Advanced (Avançado). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Guia Color Management (Gerenciamento de cor). . . . . . . . . . . . . . . . . . . . 45

Guia Security (Segurança) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Guia Device Settings (Configurações do dispositivo) . . . . . . . . . . . . . . . . . 47

O botão OK aplica e salva a configuração.
O botão Cancel (Cancelar) sai das Propriedades da Impressora. As alterações serão

abandonadas.
O botão Apply (Aplicar) aplica a configuração sem salvá-la.
O botão Help (Ajuda) permite visualizar a página correspondente com as informações

da ajuda.

40 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Guia General (Geral)

A guia General (Geral) mostra a impressora selecionada e lista seus recursos.

4: Configurações e ajustes da impressora

Propriedades da impressora

• Location (Local) - permite especificar onde a impressora está localizada.

• Comment (Comentário) - permite especificar informações gerais sobre a impressora,

como o tipo de dispositivo de impressão e quem é responsável por ele. Após definidos,
esses campos podem ser exibidos por aplicativos.

• Model (Modelo) - especifica o nome do driver da impressora instalado.

- Features (Recursos) - especifica se diversas opções estão disponíveis na impressora.

O botão Printing Preferences (Preferências de impressão) o leva às preferênc ias de impressão
utilizadas para definir parâmetros de configuração selecionados; consulte Preferências de

impressão na página 51.

O botão Print Test Page (Imprimir página de teste) envia a página de teste padrão do
Windows para a impressora.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 41

4: Configurações e ajustes da impressora

Propriedades da impressora

Guia Sharing (Compartilhamento)

Na guia Sharing (Compartilhamento), você pode decidir se deseja compartilhar a impressora
na rede e instalar drivers adicionais para acomodar diferentes sistemas operacionais . Consul te
o Apêndice A para ver as várias opções de compartilhamento de impressora permitidas e as
configurações exigidas.

As tarefas de compartilhamento de impressora que você pode executar incluem:

• Para compartilhar uma impressora, selecione a caixa Shar e this printer (Compartilhar esta

impressora) e especifique um nome para o recurso compartilhado. Clique no botão de OK
ao concluir.

• Para alterar o nome compartilhado, basta inserir um novo nome no campo Share name

(Compartilhar nome) e clicar no botão de OK.

• Para parar de compartilhar uma impressora, desmarque o botão de opção Shar e this

printer (Compartilhar esta impressora). Clique no botão de OK ao concluir.

Drivers: se esta impressora for compartilhada com usuários que executam diferentes versões

do Windows, também é possível instalar drivers adicionais para que os usuários não tenham
que localizar o driver de impressão ao se conectarem com a impressora compartilhada.

Para Printer Sharing Configurations (Configurações de compartilhamento de impressora)
e Advanced Sharing Settings (Configurações de compartilhamento avançadas), consulte o

Apêndice A para obter detalhes.

42 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Guia Ports (Portas)

Utilize essa guia para especificar a porta do computador à qual a impressora está conectada.
Isso será estabelecido na instalação inicial da impressora e normalmente não é uma op eração
difícil.

4: Configurações e ajustes da impressora

Propriedades da impressora

Uma exceção a este caso ocorre se você desejar utilizar o p rinter pooli ng (pool de impressão),
o recurso responsável pela distribuição de trabalhos de impressão para várias impressoras;
consulte Pool de impressão na página 28 para obter detalhes.

Para ativar o pool de impressão selecione a caixa de seleção Enable printer pooling
(Ativar pool de impressão) e a caixa de seleção Enable bidirectional support (Ativar suporte
bidirecional) e, em seguida, verifique as caixas das portas adicionais. Cada porta deve ter uma
única impressora Zebra instalada. Todas as impressoras em pool devem ser modelos id ên tic os
com a mesma configuração (ou seja, todas com YMC na frente e K no verso) e cada uma deve
ter seu próprio driver de impressora instalado.

Mas quando imprimir na “impressora principal” (isto é, a impressora selecionada com o botão
direito em Devices and Faxes (Impressoras e aparelhos de fax) para chegar até esta tela), essa
impressora obterá trabalhos de impressão até armazenar no buffer o máximo de trabalhos que
ela puder. Os trabalhos restantes são “repassados” às outras impressoras até que todas as
impressoras do pool estejam ocupadas.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 43

4: Configurações e ajustes da impressora

Propriedades da impressora

Guia Advanced (Avançado)

Essa guia determina o spool (enfileiramento) dos trabalhos de impressão e o modo como os
trabalhos encaminhados são tratados com base no trabalho mais recente.

Você pode tornar a impressora sempre disponível selecionando o botão de opção Always
available (Sempre disponível), ou pode limitar a disponibilidade selecionando o botão de
opção Available from (Disponível de) e especificar os horários “Disponível de” e “Para”.
Clique no botão Apply (Aplicar) e depois no botão OK.

• Para ativar o enfileiramento: Selecione o botão de opção Spool print documents

(Colocar documentos no spool) para imprimir mais rapidamente.

- Selecione Start printing after last page is spooled (Iniciar impressão depois que a
última página estiver no spool) se desejar que o documento inteiro seja colocado em
spool antes de iniciar a impressão. Essa opção garante que o documento inteiro seja
enviado para a fila de impressão antes de a impressão ser iniciada. Se por algum
motivo a impressão for cancelada ou não for concluída, o trabalho não será impresso.

- Selecione Start printing immediately (Iniciar a impressão imediatamente) se desejar
que a impressão seja iniciada imediata mente quando o dispositivo de i mpressão aind a
não estiver em uso. Essa é a opção mais adequada quando você deseja que os
trabalhos de impressão sejam concluídos mais rapidamente ou quando deseja garantir
que o aplicativo retorne o controle aos usuários assim que possível.

• Para desativar o enfileiramento: Selecione o botão de opção Print dir ectl y to the printer

(Imprimir diretamente na impressora).

Padrões de impressão: Quando a impressora for configurada como impressora de rede em
um servidor, Padrões de impressão devem ser usados para configurar as opções da impressora.
Os valores dessa tela serão preenchidos nos Drivers do Windows quando forem instalados em
PCs locais com o Add Printer Wizard (Assistente para adicionar impressora).

44 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

4: Configurações e ajustes da impressora

Propriedades da impressora

Guia Color Management (Gerenciamento de cor)

Essa é a tela padrão para gerenciamento de co res no Windows, mostrando o acesso do usuário
a várias opções de controle da impressora.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 45

4: Configurações e ajustes da impressora

Propriedades da impressora

Guia Security (Segurança)

Esta é a tela de segurança padrão do Windows que mostra como o usuário pode acessar as
várias opções de controle da impressora.

46 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

4: Configurações e ajustes da impressora

Propriedades da impressora

Guia Device Settings (Configurações do dispositivo)

A guia Device Settings (Configurações do dispositivo) fornece informações sobre o
dispositivo, status de segurança e uso da impressora.

Device Information (Informações sobre o dispositivo)

• Modelo: Especifica o número do modelo da impressora.

•Versão do fw: Especifica a versão do firmware instalada.

• Número de série: Especifica o número de série da impressora.

• Tipo de fita: Especifica a fita colorida instalada na impressora.

• Resistência do cabeçote: Especifica o valor de resistência do cabeçote.

• Codificação magnética: Especifica se essa opção está presente.

• Painéis impressos: Mostra o número total de painéis impressos durante a vida útil da

impressora.

• Contagem restante: Mostra a contagem de cartões restantes para a fita instalada. No caso

de fitas monocromáticas, será exibido Unknown (Desconhecida).

• Smart card: Especifica se um codificador de smart card está presente e o tipo de

codificador.

Clique no botão Save/Restore (Salvar/Restaurar) para salvar as configurações da impressora
e/ou do driver . Você pode restaurar estas configurações salvas mais tarde; consulte a Página 48
para obter detalhes.

Clique no botão Tools (Ferramentas) para acessar a caixa de diálogo que permite que você
teste e se comunique com a impressora; consulte a Página 49 para obter detalhes.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 47

4: Configurações e ajustes da impressora

Propriedades da impressora

Salvar/Restaurar

Caixa de diálogo para salvar as configurações do driver e da impressora ou para restaurar
configurações salvas anteriormente.

Para salvar as configurações:
Etapa 1. Clique no botão Save (Salvar) apropriado (Configurações da impressora ou

Configurações do driver).

Etapa 2. Ob serve uma janela do navegador mostrando o local padrão em que os arquivos de

configuração são salvos. O local depende do sistema operacional; por exemplo, para
Windows 7, C:\Program Data\ZX PS3\c on fig.

Etapa 3. In sira o nome de arquivo apropriado e clique o botão Save (Salvar). Observação:

Um prefixo, P_ ou D_, será adicionado ao nome do arquivo para as configurações da
impressora e configurações do driver respectivamente.

Etapa 4. As configurações selecionadas (Configurações da impressora ou Configurações de

drivers) serão salvas.

Para restaurar as configurações:
Etapa 1. Clique no botão Restore (Restaurar) apropriado (Configurações da impressora ou

Configurações do driver).

Etapa 2. Ob serve uma janela do navegador mostrando o local padrão em que os arquivos de

configuração são salvos. O local depende do sistema operacional; por exemplo, para
Windows 7, C:\Program Data\ZX PS3\c on fig.

Etapa 3. Selecione o arquivo desejado e clique no botão Open (Abrir). Observe que os

prefixos P_ e D_ indicam as configurações da impressora e as configurações do
driver respectivamente.

Etapa 4. As configurações selecionadas (Printer Settings ou Driver Settings) serão

restauradas.

48 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Ferramentas

Caixa de diálogo para teste e comunicação com a impressora.

4: Configurações e ajustes da impressora

Propriedades da impressora

• Command to send to printer (Comando para enviar para a impressora) - Insira um

comando de impressora (todos em letra maiúscula sem o caractere de escape principal) na
parte superior da caixa de edição; como, MI MO, que irá escolher e ejetar um cartão. Em
seguida, clique no botão Execute (Executar). A caixa Printer Status (Status da
impressora) exibirá o status do comando. Entre em contato com o Suporte t écn ico da
Zebra para obter a lista completa de comandos da impressora.

• Print test card (Imprimir cartão de teste) - Selecione o tipo de cartão de teste desejado

do menu suspenso: Standard (Padrão), Printer Parameters (Parâmetros da impressora) e
Encoder Parameters (Parâmetros do codificador). Clique no botão Print (Imprimir) para
imprimir o cartão de teste selecionado.

• Cleaning (Limpeza) - Selecione a limpeza desejada para ser executada do menu
suspenso: Somente impressora ou codificador magnético. Clique no botão Clean (Limpar)
para iniciar o processo de limpeza.

• Offset setting (Configuração do deslocamento) - Digite os d eslocamentos Front
(Frente) e Back (Verso) na direção X e Y, e clique no botão SetOffsets (Definir
deslocamentos) para definir os deslocamentos para a impressão do cartão.

• Firmware download (Download do firmware): consulte a Página 50 para obter detalhes.

• Send file (Enviar arquivo) - Este comando permitirá a impressão de um arquivo .prn ou .txt.

- O arquivo .prn deve ser criado com o driver de uma impressora Zebra usando a
mesma fita presente na impressora.

- O arquivo .txt deve conter comandos de firmware somente com um comando por
linha. A primeira linha deve conter somente MASTER, a última linha deve conter
somente SLAVE.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 49

4: Configurações e ajustes da impressora

Propriedades da impressora

Download de firmware

Esta opção é usada para instalar o firmware ZXP Series 3 transferido por download a partir do
site da Zebra em http://zebra.com

transferiu por download o firmware correto para o modelo de impressora.

Importante • Não desligue a impressora até que o processo esteja concluído e o LCD exiba

a palavra READY (PRONTA). Se o processo de download for interrompido, a impressora não
funcionará.

Etapa 1. Faça o download do firmware do site da Zebra (http://www.zebra.com) e salv e-o em

um local fácil de localizar.

Etapa 2. Na janela Tools (Ferramentas), clique no botão Select File (Selecionar arquivo).

, na seção Drivers & Downloads. Certifique-se de que

Etapa 3. Na janela do navegador, localize e selecione o arquivo do firmware (tipo de arquivo

BIN) que transferiu por download na etapa 1; e clique no botão Open (Abrir).

Etapa 4. Clique no botão Start Firmware Download (Iniciar o download do firmware).
Etapa 5. Espere enquanto o firmware baixa e instala e espere até que a impressora reinicie e

inicialize.

Etapa 6. Quando a instalação estiver completa, o campo Status vai exibir Firmware baixado

com sucesso.

50 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Preferências de impressão

Observação • As telas mostradas nesta seção correspondem à impressora utilizando a

interface Ethernet. As telas fazem referência à “Impressora de cartões em rede.” Se estiver
utilizando a interface USB, as telas fazem referência à “Impressora de cartões USB”. Se
estiver usando um driver de rede em um servidor, configure os parâmetros na Guia

Advanced (Avançado), Printing Defaults (Padrões de impressão).

O acesso a Card Printing Preferences Preferências de impressão de cartão) varia dependendo
do sistema operacional; por exemplo, para Windows 7, selecione Start > Devices and Printers
(Iniciar > Dispositivos e impressoras). Clique com o botão direito na listagem Zebra ZXP Car d
Printer e selecione Printing preferences (Preferências de impressão).

4: Configurações e ajustes da impressora

Preferências de impressão

Guia Card Setup (Configuração do cartão) . . . . . . . . . . . . . . . . . . . . . . . . . 52

Guia Encoding (Codificação). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Guia About (Sobre) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Clique no botão Job Log para criar e administrar um banco de dados de transações de
cartão; consulte Job Log (Registro de trabalho) na página 62 para mais detalhes.

Clique no botão Image Control (Control e de Imagem) e aj uste a cor; consulte Controle de

imagem na página 64 para mais detalhes.

O botão OK aplica e salva a configuração.
O botão Cancel (Cancelar) sai das Propriedades da Impressora. As alterações serão abandonadas.
O botão Apply (Aplicar) aplica a configuração sem salvá-la.
O botão Help (Ajuda) permite visualizar a página correspondente com as informações da ajuda.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 51

4: Configurações e ajustes da impressora

Retrato

Paisagem

Preferências de impressão

Guia Card Setup (Configuração do cartão)

Esta guia permite ajustar os parâmetros selecionados do cartão e do trabalho de impressão.

• Printing options (Opções de impressão)

- Orientação: Seleção para a impressão retrato ou paisagem.

- Imprimir ambos os lados: Seleção para a impressão de um ou de dois lados.

o

- Girar 180

: Seleção para girar a imagem em 180o. As opções são None (Nenhuma),

Front (Frente) e Back (Verso).

52 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

4: Configurações e ajustes da impressora

Preferências de impressão

- Monochrome Conversion (Conversão monocromática): Especifica o método de
conversão monocromática usado na impressão. Diferentes seleções produzem
diferentes efeitos na maneira como a imagem é impressa. As opções são Diffusion
(Difusão), Halftone (Retícula), Barcode (Código de barras), Text Mode (Modo de
texto) e Auto (Automático).

• Diffusion (Difusão): A difusão de erro é usada

principalmente quando você tem uma impressão
colorida (imagem RGB de 8 bits por pixel) ou cinza
(uma única cor, mas continua 8 bits por pixel) que
você precisa para imprimir com a impressão binária
(pode apenas imprimir full-on (imagem branca) ou
full-off (imagem preta); como, 1 bit por
pixel). Geralmente é preferível em vez da retícula de
pontilhamento (veja abaixo) para mais imagens.

• Halftone (Retícula): Para simular o cinza em

gráficos, as retículas são impressas. As retículas são
matrizes de pontos organizados em uma grade (por
exemplo, 6x6 ou 8x8) para representar cada pixel de
imagem como um tom de cinza. Para o cinza escuro,
mais pontos da grade são pretos. Para o cinza claro,
mais pontos da grade são brancos, na medida em que o
tamanho da grade aumenta também aumenta o
número de possíveis níveis de saída, a célula 6x6 tem
36 possíveis níveis de saída enquanto a 8x8 tem 64.
Mas na medida em que o tamanho da célula aumenta,
há uma diminuição correspondente na resolução.

• Barcode (Código de barras): Este é o método mais

simples para converter de 8 bits por pixel para 1 bit
por pixel.

Por exemplo, o pixel de entrada pode ser um valor de 0 a

255. Se o limite é 128, qualquer pixel acima de 128
torna-se full on (1); e qualquer pixel com menos de 128
torna-se full off (0). Este modo funciona melhor para
texto, código de barras, desenhos, logotipos -- tudo,
exceto as imagens com tons contínuos.

• Text Mode (Modo de texto): Este modo pode ser

usado quando houver texto suavizado preto. O texto
suavizado preto é geralmente preto no centro; mas nas
bordas, ele tem tons de cinza que se tornam mais
claros na medida em que você se move do centro do
texto. Este texto suavizado terá uma borda com a
aparência mais suave que é menos acentuada do que o
texto que não é suavizado.

• Auto (default): Este modo analisa a imagem e otimiza a conversão (difusão,

retícula, código de barras ou modo de texto) automaticamente.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 53

4: Configurações e ajustes da impressora

Preferências de impressão

- Conversão monocromática RESUMO

• Difusão/Retícula de pontilhamento: Use em imagens. O conteúdo da imagem

diz se será melhor a difusão de erro ou a retícula de pontilhamento. Na maioria
dos casos a difusão é melhor.

• Barcode (Código de barras): Use em texto, códigos de barras, arte de linha e

elementos gráficos simples.

• Text Mode (Modo de texto): Use com texto suavizado preto.

- Printing Mode (Modo de impressão) - Define o tipo de impressão necessário:

• Imprimir.

• Encode Only (Somente codificação) (use isso quando codificação magnética for

a única função desejada, não ocorrerá impressão).

- Copies (Cópias) - Define o número de cópias impressas do cartão.

- Iniciar a detecção automática de imagem das fitas de meios pa in éis - Ativado
somente quando houver uma fita de meio painel instalada. Detecta automaticamente a
borda da imagem colorida a ser impressa; consulte Apêndice D para configurar a
borda manualmente.

• Opções de alimentação individual (consulte Apêndice E para detalhes sobre o modo de

alimentação de cartão individual)

- Alimentador de cartão: A impressora vai tentar empurrar um cartão do Alimentador.
Se o Alimentador estiver vazio, a impressora vai gerar uma mensagem de erro

CARTÕES

.

- Slot de alimentação individual: Para cada atividade de impressão, a impressora
vai gerar uma mensagem

INSERIR CARTÃO. Nenhum cartão no Alimentador vai

ser utilizado.

- Alimentação automática: A impressora vai tentar alimentar os cartões do
Alimentador primeiramente. Se o Alimentador estiver vazio, a impressora vai gerar
uma mensagem

CARTÕES

INSERIR CARTÃO. Não será gerada nenhuma mensagem de SEM

.

• Ribbon info and options (Informações e opções da fita)

- Ribbon type (Tipo de fita) exibe o tipo de fita instalado na impressora. As fitas

identificadas (por exemplo, YMCKO) são detectadas e exibidas automaticamente. As
fitas não identificadas (Monocromática preta e Monocromática branca) devem ser
selecionadas no menu suspenso. Observe que o tipo de fita monocromática
selecionada é crítico - fita monocromática branca não irá imprimir de forma aceitável
com Black Monochrome (Monocromática preta) selecionada.

- Ribbon combination (Combinação de fita) é baseado no tipo de fita, por exemplo:
YMCKOK

• Frente YMCKO, Verso K.

SEM

• Frente YMC, Verso KO.

• Frente YMCKO, Verso YMCKO.

Dependendo do modelo da impressora e a combina ção de fi ta selecion ados, os bo tões
Black Panel Options (Opções do painel preto) e Overlay Varnish Options (Opções
de verniz de sobreposição) estão habilitados; consulte a Página 55 e

Página 61 respectivamente.

54 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

4: Configurações e ajustes da impressora

Black (K) Panel (Painel (K) preto)

Black Panel Options (Opções do painel preto)

A janela popup Black Panel Options (Opções do painel Preto) permite gerenciar e conf igurar
o uso do Painel Preto (painel K) quando a Ribbon Combination (Combinação de Fitas)
selecionada mostrar o painel K no mesmo lado que os painéis Y, M e C (por exemplo,
YMCKO Front).

Selecione uma combinação de fita que tenha YMC e K do mesmo lado. Os botões Front K
Extraction… (Extração de frente K) e/ou Back K Extraction… (Extração de verso K) serão
ativados.

A figura a seguir mostra configurações para a frente do cartão. As configurações para o verso
do cartão são idênticas.

Preferências de impressão

Para configurar como a impressora imprime as áreas em preto das imagens co loridas, várias
seleções devem ser feitas:

• Selecionar o tipo de extração do painel preto:

- Disable black extraction (Desabilitar a extração preta) não usa o painel K para
nenhuma parte da imagem. Esta seleção terá o efeito de renderizar todas as imagens
pretas como compostos de YMC.

- Print YMC composite and K black (Imprimir o composto YMC e o preto K)
utiliza o painel K e os painéis Y, M e C para imprimir as partes da imagem
identificadas como preto. Esta seleção vai resultar em uma imagem em preto, escuro;
mas as bordas serão suaves (devido ao YMC i m presso em K), não as bordas afiadas
normalmente desejadas para um código de barras.

- Print all black data (Imprimir todos os dados em preto) utiliza somente o painel K
para imprimir as partes da imagem identificadas como sendo em preto. Observe que
as áreas identificadas como pretas são baseadas nas seleções limites feitas na área do
nível preto na extração do preto da área de imagens da cor; consulte Página 57.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 55

4: Configurações e ajustes da impressora

Zebra

Technologies

Preferências de impressão

• Aplicar extração de preto em:

Opção 1. A opção Black text (Texto em preto) aplica extração de preto em áreas da

imagem identificadas como texto; por exemplo, nome da empresa, endereço.

Opção 2. A opção Black graphics (Gráficos em preto) aplica a extração de preto em

áreas da imagem identificadas como primitivas gráficas, por exemplo, linhas,
círculos, retângulos, preenchimento de áreas, entre outros.

Opção 3. A opção Black color bitmaps (Bitmaps de cor preta) aplica a extração de preto

em áreas de imagem identificadas como dados bitmaps monocromáticos
contidos em uma imagem com bitmap s coloridos.

Opção 4. A opção Black monochrome bitmaps (Bitmaps monocromáticos pretos)

aplica a extração de preto em áreas de imagem identificadas como dados
monocromáticos em um bitmap; como em logotipos.

56 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

4: Configurações e ajustes da impressora

Preferências de impressão

• Black extraction from color images (Extração de preto de imagens coloridas):

- Print black with K panel (Imprimir preto com painel K):

•A opção Defined are as (Áreas definidas) aplica extração de preto em áreas da

imagem dentro das zonas especificadas no Gerenciador de área.

•A opção Undefined areas (Áreas indefinidas) aplica extração de preto em áreas

da imagem fora das zonas especificadas no Gerenciador de área.

•A opção Full card (Todo o cartão) aplica extração de preto na imagem inteira.

- Black level (Nível de preto): Cada ponto de uma imagem impressa tem um valor
de cor RGB que varia de 0, 0, 0 (preto puro) a 255, 255, 255 (branco puro). A
configuração do nível de preto permite que o usuário especifique o valor limite para
qualquer determinado ponto ser tratado como preto. A configuração máxi ma é R25,
G25, B25.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 57

4: Configurações e ajustes da impressora

Preferências de impressão

• Area manager (Gerenciador de área): essa opção é ativada quando o botão de opção

Defined areas [Áreas definidas] (extrair dentro da zona) ou Undefined areas [Áreas
indefinidas] (extrair fora da zona) é selecionado.

• Orientação: A seleção de Orientation (Orientação) configura a orientação da

imagem como retrato ou paisagem.

• Units (Unidades): A seleção de Units (Unidades) define as unidades em

polegadas ou milímetros. A X-dimension (dimensão X), X-offset (deslocamento
X), Y-dimension (dimensão Y) e Y-offset (deslocamento Y) refletem essas
unidades.

Para criar uma zona: selecione o ícone retângulo , clique em uma área da imagem
para estabelecer o primeiro vértice da zona, arraste o cursor até atingir o tamanho e o
formato desejados da zona e solte o botão do mouse. Observe que várias zonas podem
ser definidas.

Para selecionar, mover ou redimensionar uma zona: selecione o ícone seta , clique
em uma zona para selecioná-la e arraste-a para movê-la ou arraste as bordas para
redimensioná-la.

Para excluir uma zona: selecione o ícone retângulo com um “X” dentro e clique
na zona a ser excluída.

58 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

4: Configurações e ajustes da impressora

Visão Geral de Impressão do Painel Preto

Esta seção abrange o tratamento especial de dados em preto especificados na guia “Black
Panel (K)” (Painel preto (K)) e aplica-se somente a superfícies do cartão na qual tanto YMC
(colorido) como K (preto) são impressos.

Preferências de impressão

Razões e comportamento para a extração do painel preto

Para imprimir em preto durante o processo de impressão, quantias iguais de cores de
processamento Y, M e C (painéis de fita da impressora) são entregues, com a intensidade
máxima, para criar uma imagem quase preta.

• No entanto, esta imagem “composta” aparece como um tom escuro de cinza e não pode
ser lido pela máquina. Por exemplo, um código de barras visualmente pret o impresso com
Y, M e C não será detectável pela maioria dos leitores de código de barras e não é uma cor
preta verdadeiramente visível.

• A solução é “extrair o preto.” Em outras palavras, imprima o mesmo texto, gráficos ou
código de barras, usando o painel (preto) K, na parte superior do código de barras YMC.
(Também é possível imprimir apenas em K, omitindo a opção YMC dessa área).

Dependendo do aplicativo utilizado para criar o layout do cartão, elementos diferentes da
imagem do cartão podem ser identificados de modos diferentes no driver da impressora. O
driver da impressora precisa reconhecer quatro tipos de elementos básicos:

1. Texto em preto

2. Gráficos (monocromáticos) em preto -- linhas, círculos, retângulos e preenchimentos

de área

3. Preto dentro de imagens bitmap coloridas

4. Imagens bitmap monocromáticas em preto

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 59

4: Configurações e ajustes da impressora

Preferências de impressão

Esses elementos nem sempre podem ser enviados ao driver conforme esperado. Por exemplo,
um código de barras pode ser enviado como um texto em preto, como uma série de
preenchimentos de área em preto ou um bitmap monocromático. Os resultados dependem do
aplicativo utilizado para criar o design do cartão. Outra variável, novamente controlada pelo
aplicativo de design do cartão, é a precedência (ordem de empilhamento) dos vários tipos de
elemento, caso um ou mais se sobreponham.

Se a impressora é configurada para imprimir tanto YMC como K no mesmo lado, texto, li nhas
e pixels, preenchimentos de área e bitmaps monocromáticos, se (e somente se) determinados
como preto pelo aplicativo, podem ser direcionados para o painel K. Para isso acontecer, o tipo
de gráfico em questão tem que ser selecionado na guia “Black Panel (K)” (Painel preto (K)).
Para texto, linhas e pixels, preenchimentos de área e bitmaps monocromáticos a designação
“preto” significa apenas que (0, 0, 0). Quase preto não é considerado.

Na guia Black Panel (K) (Painel preto), a porção “seleção do elemento” é direta –
simplesmente determine qualquer ou todos os quatro tipos de gráficos a serem impressos em
K, o K independente ou sobre o processamento do preto (YMC).

A extração de frente é totalmente diferente. Aplica-se apenas ao quarto tipo de gráfico – a
imagem bitmap colorida. Para fazer a extração de preto, o driver gera a imagem K procurando
características em preto (pixels) no bitmap colorido, que é, instâncias onde todos os três
valores YMC são ou estão próximos ao máximo (intensidade plena). Cada instância contendo
preto puro ou quase preto gera um grupo correspondente de pixels pretos na imagem extraída,
a qual será impressa com o painel K (preto) sobre a imagem em YMC ou esta última será
totalmente substituída, conforme desejar.

Um problema que pode surgir quando K é extraído da imagem completa do cartão é a ênfase
exagerada de cada grupo preto; por exemplo, cabelo preto em uma fotografia tipo retrato ou
em um fundo cênico. O a impressão sobreposta de K em tais áreas pode ser indesejável. Para
tratar disso, defina as zonas de exclusões onde não há extração sendo executada. Tais seis
áreas são fornecidas para cada lado do cartão, independentemente. No estado padrão, todas as
áreas são nulas (0,0 deslocamentos e tamanho zero).

Há uma opção de extração de preto dentro das áreas definidas ou fora das áreas definidas;
consulte Print black with K panel (Imprimir preto com painel K): na página 57 para obter
detalhes.

60 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

4: Configurações e ajustes da impressora

Preferências de impressão

Overlay Varnish Options (Opções de verniz de sobreposição)

A janela de Overlay Varnish Options (Opções de verniz de sobreposição) permite gerenciar
e configurar o uso de sobreposição quando a combinação de fita mostra o painel O (por
exemplo: YMCKO).

A figura a seguir mostra configurações para a frente do cartão. As configurações para o verso
do cartão são idênticas.

Select the overlay varnish type (Selecionar o tipo de verniz de sobreposição) - Opção de
seleção para aplicar fita de verniz de sobreposição ao cartão. A configuração padrão é verniz
total de uma borda a outra.

Existem várias opções de verniz. Um painel de visualiza ção é mostra do para c ada seleç ão.

• Full overlay varnish (Verniz de sobreposição total) - Aplica uma sobreposição de uma
borda a outra

• No overlay (Nenhuma sobreposição) - Não aplica sobreposição.

• Selected area overlay varnish (Verniz de sobreposição em área selecionada) - Aplica
uma sobreposição dentro da área especificada pelo usuário. Quando esta opção é
selecionada, posicione as bordas sobrepostas Esquerda, Direita, Superior e Inferior
através dos botões (circulados acima).

• Selected area blank (Área selecionada em branco) - Aplica uma sobreposição dentro
da área especificada pelo usuário. Quando esta opção é selecionada, posicione as
bordas sobrepostas Esquerda, Direita, Superior e Inferior através dos botões

(circulados acima).

• Camada de verniz baseada em bitmap - aplica-se a um bitmap definido pelo usuário
(extensão de arquivo .bmp) no painel de camada. Quando selecionado, clique no
botão Browse (Pesquisar); na janela browse (pesquisar), encontre o bitmap
monocromático desejado (1 bpp); e clique no botão Open (Abrir).

• Smartcard ISO - Não aplica sobreposi ção na área dos contatos do Smart Card
padrão ISO.

• Smartcard AFNOR - Não aplica sobreposição na área dos contatos do Smart Card
padrão AFNOR. AFNOR corresponde a Agence Française de Normalisation, uma
organização de padronização com sede na França.

• Magnetic Stripe (Tarja magnética) - Não aplica sobreposição na área da tarja
magnética padrão ISO.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 61

4: Configurações e ajustes da impressora

Preferências de impressão

Job Log (Registro de trabalho)

O Job Log (Registro de trabalho) é um utilitário que cria um banco de dados de transações de
cartões no computador host da impressora. O Job Log (Registro de trabalho) registra dados
codificados na tarja magnética do cartão, com a d ata, a hora e o nú mero de série da impressora.

O conjunto de dados pode ser carregado a qualquer momento em um arquivo central,
fornecendo, assim, uma forma de os agentes de segurança validarem o cartão comparando-o
com dados reais à prova de adulteração.

• Enable logging (Ativar registro) - se esta caixa estiver marcada, o recurso de registro

estará ativado.

• Log File Definition (Definição do arquivo de registro) - escolha uma das seguintes

opções:

- Se a caixa “Create new log file each day” (Criar novo arquivo de registro todo dia)
estiver desmarcada, os dados serão salvos em um arquivo de registro de sua escolha
(Filename [Nome do arquivo]).

- Se a caixa for marcada, o arquivo é salvo no arquivo de regi stro ZXPLog com a data
do dia; por exemplo, ZXPLog_2011_8_17.

- Além do Filename (Nome do arquivo), talvez você queira inserir um caractere
Separator (Separador) de campo especial. O caractere separador de campo padrão
é“|”.

62 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

4: Configurações e ajustes da impressora

Preferências de impressão

• Log File Contents (Conteúdo do arquivo de registro) - este grupo seleciona os dados a

serem registrados no arquivo especificado acima. Os dados serão registrados na ordem
exibida na tela, cada campo sendo separado pelo caractere especificado em Logfile
Definition (Definição do arquivo de registro), Separator (Separador).

As seleções de Log File Contents (Conteúdo do arquivo de registro) incluem:

- Time (Hora): registra a hora em que o cartão foi enviado à impressora no formato
HH:MM:SS. É usado o relógio de 24 horas, portanto 13:00:00 = 1:00 pm e 05:00:00 =
5:00 am.

- Date (Data): registra a data em que o cartão foi enviado à impressora no formato

MM/DD/AAAA.

- Printer serial number (Númer o de série da impressor a): registra o número de série
da impressora que imprimiu o cartão.

- IP address (Endereço IP): registra o endereço IP do PC que enviou o cartão à
impressora.

- User name (Nome de usuário): registra o nome de usuário da pessoa que está
enviando o trabalho de impressão do cartão.

- Spooler job number (Número do trabalho no spooler): registra o número que foi
atribuído ao trabalho de impressão do cartão no spooler de impressão do Windows.

- Magnetic Track 1, 2, 3 Data (Dados da trilha magnética 1, 2, 3): registra os dados
enviados à impressora para serem codificados na tarja magnética do cartão.

- Static text (Texto estático): adiciona ao texto do registro na caixa à direita o máximo
de 16 caracteres.

Observação • O local dos arquivos de registro depende do sistema operacional; por

exemplo, para Windows 7, C:\ProgramData\ZXPS3\ directory.

O botão Delete log files (Excluir arquivos de registro) exclui os arquivos de registro.
O botão Save Job Log Settings (Salvar configurações do registro de trabalho) salva as

configurações do Job Log (Registro de trabalho).

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 63

4: Configurações e ajustes da impressora

Preferências de impressão

Controle de imagem

Observação • Cores impressas podem ficar diferentes das cores exibidas. Os controles a

seguir permitem otimizar os resultados da impressão.

Permite ajustar as cores da imagem. Esses ajustes se aplicam ao cartão inteiro, não apenas
à imagem fotográfica.

- Intensity (Intensidade) - aumente ou diminua a intensidade da imagem movendo
as barras deslizantes esquerda ou direita Black (Preto), Yellow (Amarelo), Magenta
(Magenta) e Cyan. Isso altera o brilho ou a tonalidade escura global da imagem.
Mova o controle deslizante para a direita (0 a 100) para aumentar e para a esquerda
(0 a -100) para diminuir a intensidade. Observe que a ondulação da fita colorida pode
ser eliminada com a redução da intensidade.

Use o botão Restore Defaults (Restaurar padrões) para redefinir a configuração de acordo
com os padrões do driver.

64 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Guia Encoding (Codificação)

A caixa de diálogo Encoding (Codificação) é utilizada para a configuração de vários
parâmetros do codificador magnético. Esse recurso não estará ativado se a impressora não
tiver a opção do codificador magnético.

4: Configurações e ajustes da impressora

Preferências de impressão

• Enable macro processing (Habilitar o processamento de macro) - Esta opção e usada

para configurar o preâmbulo de codificação e outros parâmetros do codificador
magnético.

- Start of Data (Início dos dados) - Início da sequência de dados do codificador.
Observe que os caracteres de Start of Data devem ser imediatamente seguidos por um
número de um dígito que representa a trilha desejada onde os dados serão gravados.
Use as fontes padrão normais do Windows.

- End of Data (Fim dos dados) - Final da sequência de dados do codificador.

• Advanced Settings (Configurações avançadas) - Clique no botão Advanced Settings
(Configurações avançadas) para saber opções de codificação adicionais; para saber
detalhes, consulte Configurações avançadas na página 67.

• HiCo/LoCo - Selecione o tipo de coercitividade dos cartões com tarja magnética a serem
usados.

• Encoder Position (Posição do codificador) - Selecione a posição do codificador da
impressora: Normal.

• Encoder T ype (Tipo de codificador) - Seleci one o tipo de codi ficad or. ISO/JIS. Observe
que o JIS não está implementado.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 65

4: Configurações e ajustes da impressora

Preferências de impressão

• Direct Encoding (Codificação direta) - Para gravar os dados e ler os dados codificados.

Track selection (Seleçã o de trilh a):

- Para ler dados codificados: Clique nas caixas de seleção para selecionar a(s) trilha(s)

desejada(s), clique no botão Read (Lidos) e valide os dado s lidos.

- Para gravar dados: Clique nas caixas de seleção para selecionar a(s) trilha(s)

desejada(s), insira os dados a serem gravados e clique no botão Encode (Codificar).

- Para ejetar o cartão: Clique no botão Eject Card (Ejetar cartão) para ejetar o cartão.

Clique no botão Restore Defaults (Restaurar padrões) para redefinir a configuração de a cordo
com os valores originais.

66 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Configurações avançadas

As Configurações Avançadas fornecem capacidades e ferramentas para gerenciar a operação
do codificador magnético. Esta opção é usada principalmente p ara codificações não ISO.

4: Configurações e ajustes da impressora

Preferências de impressão

• Track (Trilha): Selecione a trilha que você deseja configurar.

• Track Settings (Configurações da trilha):

- Modo: Selecione ISO1, ISO2, ISO3, 3 bits, 4 bits, 5 bits, 6 bits ou 7 bits.

- Densidade: Selecione 75 bpi ou 210 bpi para as trilhas.

• Start/Stop Character (Caractere de início/fim) (somente para codificação não ISO):
Digite um valor ASCII para os caracteres de início e fim.

• Encoding Start Position (Posição de início da codificação)(somente para codificação
não ISO): Digite a posição de início da codificação em milímetros (mm).

• Character Parity (Paridade de caracteres) (somente para codificação não ISO):
Escolha a paridade de caracteres com a qual deseja trabalhar - No parity (Sem paridade),
Even parity (Paridade par) ou Odd parity (Paridade ímpar).

• LRC Parity (Paridade LRC) (somente para codificação não ISO): Escolha a paridade
LRC com a qual deseja trabalhar

-- No parity (Sem paridade), Even parity (Paridade par) ou Odd parity (Paridade ímpar).

Clique no botão Restore Defaults (Restaurar padrões) para redefinir a configuração de a cordo
com os valores originais.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 67

4: Configurações e ajustes da impressora

Preferências de impressão

Guia About (Sobre)

Esta guia especifica o modelo da impressora, a versão do driver e os di reitos au torais d a Zebra
Technologies Corporation.

68 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Limpeza do sistema

5

Limpeza

Atenção • PROTEJA SUA GARANTIA DE FÁBRICA!

Execute os procedimentos de manutenção recomendados para manter a garantia
de fábrica. Além dos procedimentos de limpeza descritos neste manua l, permita que
apenas técnicos autorizados da Zebra façam a manutenção da impressora
Impressora de cartões ZXP Series 3.

NUNCA solte, aperte, ajuste ou dobre, entre outros, uma parte ou cabo dentro

da impressora.

NUNCA utilize compressor de ar de alta pressão para remover partículas da

impressora.

Quando limpar

Limpe a impressora quando:

• A qualidade da impressão estiver degradada.

• O painel LCD exibirá a mensagem

CLEAN PRINTER (LIMPE A IMPRESSORA).

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 69

5: Limpeza

Cartão de limpeza
do caminho

Cartão de limpeza
do alimentador

Tampa do
alimentador
de cartões

Botão de
controle
multifuncional

Painel LCD
multifuncional

Limpeza do sistema

Como limpar

Etapa 1. Coloque o botão liga/desliga da impressora na posição LIGADO ( | ) e mantenha

pressionado o botão de controle multifuncional po r 5 segu ndos.

Etapa 2. Quando o ciclo de limpeza se inicia, a mensagem

CLOSE LID (REMOVA A FITA E FECHE A TAMPA)

Etapa 3. Após remover a fita e fechar a tampa, a mens agem

CLOSE COVER

(ESVAZIE O ALIMENTADOR E FECHE A TAMPA) é exibida.

REMOVE RIBBON THEN

é exibida.

EMPTY FEEDER THEN

Etapa 4. Se a tampa for aberta e fechada sem remover a fita, a mensagem

THEN CLOSE LID

(REMOVA A FITA E FECHE A TAMPA) continuará

aparecendo.

REMOVE RIBBON

Etapa 5. Após retirar a fita e fechar a tampa, o firmware ejeta todos os cartões de dentro da

impressora. A mensagem

Etapa 6. O visor LCD exibe a mensagem

EJECTING CARD (EJETANDO O CARTÃO) é exibida.

FEED LONG CLEANING CARD (INSIRA O

CARTÃO DE LIMPEZA LONGO). Quando a presença do cartão de limpeza é
detectada, os rolos levam o cartão para dentro da impressora.

Etapa 7. Ap ós a conclu são do processo de limpeza, a impressora ejeta o cartão de limpeza.

Se o sensor de cartões ainda indicar a presença do cartão de limpeza, a mensagem

REMOVE LONG CLEANING CARD (REMOVA O CARTÃO DE LIMPEZA

LONGO) será exibida.

Etapa 8. Quando a presença do cartão de limpeza longo não for mais detectada pelo sensor de

saída de cartões, a mensagem

INSERT FEEDER CLEANING CARD (INSIRA O

CARTÃO DE LIMPEZA DO ALIMENTADOR) será exibida. Abra a tampa do

Etapa 9. Qu ando o cartão de limpeza do alimentador for registrado pelo sensor de cartões

alimentador e insira o cartão de limpeza.

do alimentador, a mensagem

CLOSE FEEDER COVER (FECHE A TAMPA DO

ALIMENTADOR) será exibida.

Etapa 10. Após a conclusão da limpeza do alimentador, a mensagem

CLEANING CARD (REMOVA O CARTÃO DE LIMPEZA DO ALIMENTADOR

REMOVE FEEDER

é exibida.

Etapa 11. Após remover o cartão, o visor LCD exibe a mensagem

READY. Você pode então

recarregar a fita e os cartões e continuar imprimindo.

)

70 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

Limpeza do cabeçote de impressão

Os cartões de limpeza normalmente são adequados para limpar a impressora. No entanto,
uma limpeza separada do cabeçote de impressão com cotonetes pode remover depósitos mais
resistentes caso persistam os problemas na impressão. Para evitar depósitos, use apenas hastes
flexíveis com ponta de espuma.

Atenção • Nunca utilize um objeto afiado para raspar depósitos no cabeçote de
impressão. Isso resultará em danos permanent es ao cab e çot e de imp re ssã o.

Etapa 1. Coloque o botão liga/desliga na posição de DESLIGADO (O).
Etapa 2. Abra completamente a tampa da impressora pressionando o botão de liberação para

visualizar o cabeçote instalado na parte interna da tampa.

5: Limpeza

Limpeza do cabeçote de impressão

Etapa 3. Limpe o cabeçote de impressão movendo a ponta de um cotonete embebido em

álcool de um lado para o outro dos elementos do cabeçote de impressão. Uma força
moderada é suficiente.

Etapa 4. Aguarde dois ou três minutos para que o cabeçote seque antes de colocar o botão

liga/desliga na posição LIGADO ( | ).

Etapa 5. Para fazer um novo pedido, consulte a Lista de Mídias no CD de Documentação e

Drivers do Windows fornecido com a impressora.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 71

72 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Introdução

O objetivo da solução de problemas é relacionar um problema a uma função de conjunto ou
sistema associado a ele para isolar mais eficientemente e reparar o problema. Normalmente,
isso envolve a determinação do sintoma da falha e, depois, a verificação de uma ou mais
causas possíveis da falha.

6

Solução de problemas

Em geral, para um determinado sintoma de falha, há uma lista com uma ou mais possíveis
causas, com a ação corretiva sugerida. Essas causas devem ser verificadas e as ações corretivas
tomadas na ordem sugerida; elas aparecem em ordem de probabilidade e complexidade.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 73

6: Solução de problemas

Procedimentos para solução de problemas

Procedimentos para solução de problemas

Avisos e mensagens de erro do painel LCD

As tabelas a seguir mostram possíveis causas e soluções para sintomas relacionados à
operação inadequada. Verifique a tabela em caso de perda de operação ou baixa qualidade
de impressão.

AVISOS DO PAINEL (a impressora ainda funcionará)

Problema / Sintoma Descrição ou causa Possível solução
CHECKING RIBBON

(VERIFICANDO FITA)
CLEAN PRINTER (LIMPAR A

IMPRESSORA)
CLOSE LID (FECHE A TAMPA) A tampa está aberta. Verifique se a tampa está completa

ENCODING ERROR (ERRO DE
CODIFICAÇÃO)

A impressora está determinando o
tipo de fita instalada.

É necessário limpar a impressora. Consulte Limpeza do sistema na

Possível tipo de cartão incorreto. Verifique se está utilizando o tipo

Observação

Não é necessária nenhuma ação ­mensagem somente de status.

página 69.

e firmemente fechada.

correto de cartão magnético (para
codificação com baixa ou alta
coercitividade).

FLASH ERROR (ERRO DE
FLASH)

INVALID MAGNETIC DATA
(DADOS MAGNÉTICOS
INVÁLIDOS)

READING ERROR (ERRO DE
LEITURA)

Ocorreu um erro de flash. Reinicie a impressora e tente

Os dados magnéticos podem não ser
válidos.

Ocorreu um erro de leitura. Reinicie a impressora e tente

imprimir o cartão novamente.
Verifique o formato dos dados.

imprimir o cartão novamente.

Observação:Se o problema persistir, entre em contato com o Suporte Técnico; veja Suporte mundial na
página 127.

74 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

6: Solução de problemas

Procedimentos para solução de problemas

MENSAGENS DE ERRO (a impressora não funcionará)

Problema / Sintoma Descrição ou causa Possível solução
CHECK RIBBON (VERIFICAR

FITA)

COMMAND ERROR (ERRO DE
COMANDO)

T AMPA ABERTA A tampa da impressora está aberta. Verifique se a tampa está completa e

LID OPEN (TAMPA ABERTA) A tampa está aberta. Verifique se a tampa está completa e

ERRO MECÂNICO Verifique se você está utilizando o

Tipo incorreto de fita pode ter sido
instalado. A fita para P1XX não
funcionará.

A fita pode estar instalada de maneira
inadequada.

Ocorreu um erro de comando. Reinicie a impressora e tente imprimir o

tipo correto de cartão.

Instalar a fita adequada.

Recarregue o cartucho de fita. Consulte

Carregamento do cartucho de fita na

página 32.

cartão novamente.

firmemente fechada.

firmemente fechada.
Consulte Especificações técnicas na

página 85.

Observação

Verifique se a fita está corretamente
carregada.

Verifique se há cartões obstru indo o
inversor de cartões.

Consulte a Carregamento do cartucho de

fita na página 32 para obter detalhes.

Abra a tampa, libere o alimentador de
cartões pressionando o dedo sobre a
alavanca da guia para a esquerda do
ajuste de espessura do cartão (seta
abaixo), levante o alimentador de cartões
e remova qualquer cartão obstruído do
inversor de cartões. Talvez seja
necessário girar o inversor de cartões
com a mão para acessar os cartões
obstruídos.

Observação: Se o problema persistir, entre em contato com o Suporte Técnico; veja Suporte mundial na
página 127.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 75

6: Solução de problemas

Procedimentos para solução de problemas

MENSAGENS DE ERRO (a impressora não funcionará)

Problema / Sintoma Descrição ou causa Possível solução
ERRO MECÂNICO (continuação) O alimentador envia dois cartões

completamente ao alimentador.

O alimentador envia parcialmente o
segundo cartão, bloqueando assim a
operação do inversor.

Observação

Calibre o sensor de carga do cartão pelo
comando !SAP 1. Para a implementação
do comando, consulte Ferramentas na
página 49.

O ajuste da espessura do cartão (flecha
abaixo) deve ser fechado em um ou dois
cliques, um de cada vez.

OUT OF CARDS
(SEM CARTÕES)

O alimentador não envia um cartão.
Isso pode ocorrer porque dois cartões
estão presos juntos ou a borda está
danificada.

O alimentador não leva um cartão; e
isso não é por causa dos cartões
atolados juntos, dos danificados ou
daqueles que não soltos.

Verifique se há cartões no
alimentador de cartões.

O cartão não foi alimentado.

Remova o cartão, separe a pilha de
cartões e coloque-os de volta ao
alimentador.

O ajuste da espessura do cartão (seta
abaixo) deverá ser aberto como um ou
dois cliques, um clique de cada vez.

Se nenhum cartão estiver presente,
carregue os cartões e pressione o botão
do painel por 1 segundo. O trabalho de
impressão prosseguirá.

1. Verifique se o ajuste da espessura do
cartão (seta abaixo) está ajustado para a
espessura dos cartões que estão sendo
usados.

2. Espalhe a pilha de cartões para que
os cartões não fiquem colados uns aos
outros.

3. Remova o primeiro cartão na pilha
e verifique se a borda está danificada;
descarte se estiver.

4. Abra o ajuste de espessura do cartão
um ou dois cliques.

Observação: Se o problema persistir, entre em contato com o Suporte Técnico; veja Suporte mundial na
página 127.

76 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

6: Solução de problemas

Procedimentos para solução de problemas

MENSAGENS DE ERRO (a impressora não funcionará)

Problema / Sintoma Descrição ou causa Possível solução
OUT OF RIBBON (SEM FITA DE

IMPRESSÃO)

PARAMETERS ERROR (ERRO
DE PARÂMETROS)

V erif ique a fita. Pode estar defeituosa
ou totalmente utilizada.

Ocorreu um erro de parâmetro. Reinicie a impressora e tente imprimir o

Carregue um novo cartucho de fita.
Consulte a Carregamento do cartucho de

fita na página 32 para obter detalhes.

cartão novamente.

Observação:Se o problema persistir, entre em contato com o Suporte Técnico; veja Suporte mundial na
página 127.

Observação

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 77

6: Solução de problemas

Procedimentos para solução de problemas

Problemas na qualidade da impressão

Esta seção ajudará a solucionar problemas de qualidade de impressão.
A qualidade da impressão depende de diversos fatores. Os dois mais importantes são a limpeza

e o tipo de cartão.
Para diagnosticar e solucionar problemas de qualidade de impressão, siga os procediment os de

solução de problemas abaixo:

Pequenos pontos - - - - - - - - - - - - - - - - - - - - - - - 79
Linhas horizontais sem impressão (brancas) - - - - - - - - - - 80
Resultados opacos ou inconstantes - - - - - - - - - - - - - - 81
Imagem impressa borrada - - - - - - - - - - - - - - - - - - 82
Nenhuma impressão - - - - - - - - - - - - - - - - - - - - - 83

78 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

6: Solução de problemas

Procedimentos para solução de problemas

Exemplo • Pequenos pontos

Pequenos pontos aparecem no cartão impresso, com uma área não impressa ou em cor
diferente.

Possível causa:

• Contaminação da superfície do cartão.

Soluções:

• Verifique se os cartões estão armazenados em um ambiente sem poeira.

• Use um lote de cartões diferente.

Possível causa:

• Poeira no interior da impressora e/ou rolo de limpeza sujo.

Soluções:

• Limpe a impressora. Consulte Limpeza do sistema na página 69.

• Verifique se a tampa protetora foi removida do rolo de limpeza do cartucho de fita.
Consulte Carregamento do cartucho de fita na página 32.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 79

6: Solução de problemas

Procedimentos para solução de problemas

Exemplo • Linhas horizontais sem impressão (brancas)

Há linhas horizontais sem impressão (b rancas) nas superfícies dos cartões.

Possível causa:

• O cartucho de fita não está corret amente posici onado.

Soluções:

• Verifique se a fita está corretamente enrolada nos rolos do cartucho e se não está
enrugada.

• Substitua o cartucho da fita. Consulte Carregamento do cartucho de fita na página 32.

Possível causa:

• O cabeçote de impressão está sujo.

Soluções:

• Limpe o cabeçote de impressão. Consulte Limpeza do cabeçote de impressão na
página 71.

Possível causa:

• Os elementos do cabeçote de impressão estão danificados (por exemplo, arranhados
ou queimados).

Soluções:

• Entre em contato com o Atendimento ao cliente da Zebra para obter informações
sobre a substituição do cabeçote de impressão. Consulte Suporte mundial na
página 127.

Possível causa:

• Solte a conexão do cabo de dados do cabeçot e.

Soluções:

• Certifique-se de que a conexão do cabo no cabeçote da impressora esteja seguro.

80 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

6: Solução de problemas

Procedimentos para solução de problemas

Exemplo • Resultados opacos ou inconstantes

A impressão apresenta resultados muito opacos ou inconstantes.

Possível causa:

• O cartucho de fita foi incorretamente armazenado ou está danificado.

Solução:

• Substitua o cartucho de fita e imprima novamente. Consulte Carregamento do

cartucho de fita na página 32.

Possível causa:

• Talvez os cartões estejam fora da especificação. Consulte Especificações técnicas na
página 85.

Solução:

• Use um lote de cartões diferente.

Possível causa:

• Poeira ou contaminação incrustada em elementos do cabeçote de impressão.

Solução:

• Limpe o cabeçote de impressão. Consulte Limpeza do cabeçote de impressão na
página 71.

Possível causa:

• Impressão do lado errado de cartões imprimíveis no verso.

Solução:

• Inverta a direção dos cartões no alimentador.

Possível causa:

• Densidade/intensidade de impressão ajustadas de forma imprópria.

Solução:

• Ajuste a densidade/intensidade de impressão. Consulte Controle de imagem na
página 64.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 81

6: Solução de problemas

Procedimentos para solução de problemas

Exemplo • Imagem impressa borrada

A impressão está borrada.

Possível causa:

• O cartucho de fita talvez não esteja corretamente posicionado.

Solução:

• Verifique se a fita está corretamente enrolada no cartucho, sem ondulações.

• Substitua o cartucho da fita, verificando se este está travado na posição correta, e
imprima novamente. Consulte Carregamento do cartucho de fita na página 32.

Possível causa:

• A fita talvez não esteja sincronizada na posição correta do painel de cores.

Solução:

• Abra e feche a tampa para sincronizar a fita.

Possível causa:

• Talvez os cartões estejam fora da especificação. Consulte Especificações técnicas na
página 85.

Solução:

• Use um lote de cartões diferente.

Possível causa:

• Poeira ou contaminação incrustada no interior da impressora.

Solução:

• Limpe os rolos e o cabeçote de impressão. Consulte Limpeza do sistema na página 69
e Limpeza do cabeçote de impressão na página 71 respectivamente.

82 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

6: Solução de problemas

Procedimentos para solução de problemas

Exemplo • Nenhuma impressão

O cartão não está impresso.

Possível causa:

• O cartucho de fita talvez não esteja instalado na impressora.

Solução:

• Verifique se há um cartucho de fita na impressora. Consulte Carregamento do

cartucho de fita na página 32.

Possível causa:

• Talvez os cartões estejam fora da especificação. Consulte Especificações técnicas na
página 85.

Solução:

• Use um lote de cartões diferente.

Possível causa:

• O cabo do cabeçote de impressão pode estar desconectado.

• Os elementos do cabeçote de impressão podem estar arranhados ou queimados.

Solução:

• Entre em contato com a assistência técnica para obter informações sobre o reparo ou a
substituição do cabeçote de impressão. Consulte Suporte mundial na página 127.

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 83

84 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

Especificações técnicas

Especificações da impressora

As especificações são fornecidas para referência e são baseadas em testes da impressora
usando os consumíveis da marca Zebra. Os resultados podem variar de acordo com os cenários
do aplicativo real ou ao usar outros suprimentos além dos recomendados pela Zebra. A Zebra
sempre recomenda a qualificação de qualquer aplicativo com o teste completo.

7

Recursos padrão

• Fitas de alto desempenho True Colours® ix Series™ ZXP 3 com tecnologia de mídia
inteligente

• Cartuchos de fita integrados Load-N-Go™ de alta capacidade e ecológicos

• Processamento de imagem com base em host ZRaster

• Calibragem automática de fita

• Conectividade USB V2.0

• Drivers do Windows certificados pela Microsoft

• Certificação Energy Star

• Tag NFC para toque de impressão para acesso a documentação online da impressora

• Alimentador com tampa para 100 cartões (cartão de 30 mil)

• A capacidade do coletor de saída é de 45 cartões (30 mil)

• Visor LCD controlado por operador de 16 caracteres

• Impressão com resolução de 11,8 pontos/mm (300 dpi)

• Garantia de dois anos na impressora

• Dois anos de garantia para o cabeçote de impressão original (passagens ilimitadas)

• Um ano de troca a quente (somente EUA)

• Slot de bloqueio protegido

™

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 85

7: Especificações técnicas

Especificações da impressora

Especificações de impressão

• Transferência térmica por sublimação de corante direta para o cartão

• Impressão monocromática ou em cores

• Impressão em face única ou dupla face

• Impressão borda a borda em mídia CR-80 padrão

Produção de impressão

Produção de impressão (cartões/hora) com base na impressão clique para soltar, cobertura
média de impressão, com USB conectividade. Os tempos podem variar dependendo do
computador e das configurações.

• Face única monocromática 700 cph

•

YMCKO de face única 195 cph

• YMCKO de dupla face 140 cph

Opções e especificações de codificação

• Codificador de tarja magnética - ISO 7811 (novo e recodificado, trilhas 1, 2 e 3;
coercitividade alta e baixa; tarja para baixo; somente cartão de 30 mil)

• * Estação de contato de Smart Card ISO 7816

• * MIFARE combinado
codificador de contato – PC/SC e EMV nível 1 certificado (capacidade de 50 cartões
[30 mil] coletor de saída externo)

• Codificação sobre USB e Ethernet

®

ISO 14443 (13.56 MHz) e ISO 7816 especificações do

Recursos opcionais

• * Conectividade Ethernet 10/100 integrada

• * Modo de alimentação de um único cartão CardSense™

• Programas de garantia estendida de produtos da ZebraCare™

• * Compartimento travável com caixa de saída obscura

Interfaces de comunicação

• USB V2.0 (cabo incluído) - padrão

• * Conectividade Ethernet 10/100 integrada - opcional

Compatibilidade do cartão

OBSERVAÇÃO: Para obter qualidade de impressão e desempenho de impressora
eficientes, recomenda-se o uso de suprimentos originais Zebra.

• Espessura do cartão: 10-40 mil

• Tamanho do cartão: CR-80, ISO 7810 formato, Tipo ID-1, 2,12 pol. (54 mm) x
3,38 pol. (86 mm)

• Material do cartão: PVC ou PVC composto

• Contato do Smart Card: ISO 7816-1,2,3,4

• Smart Card sem contato: MIFARE® ISO 14443A/B

• Imagem de impressão monocromática/cores diretas é somente suportada em
espessuras de cartões < de 20 mil

* Opções de atualização do campo

86 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

7: Especificações técnicas

Especificações da impressora

Especificações dos suprimentos

A impressora ZXP Series 3 foi projetada para funcionar apenas com fitas Zebra True
Colours ix Series, ZXP Series 3 de alto desempenho.

• A tecnologia de mídia inteligente da Zebra ix Series detecta e autentica
automaticamente a fita

• Um rolo de limpeza integrado está incluído em cada fita

• Kit para iniciantes de mídia (face única): 1 fita YMCKO, 200 ca rtões PVC de 30-mil,
1 rolo de limpeza

• Kit de limpeza: 4 cartões de limpeza de cartões da impressora e 4 cartões de limpeza
do alimentador, 1.000 imagens

Opções de fitas True Colours ix Series, ZXP Seri es 3:

Nova contagem de

Descrição da fita

YMCKO 200 280
1/2 YMCKO 250 400
YMCKOK 265 230
KdO 500 700
KrO 500 700
Monocromático em preto 1000 2000
Monocromático em vermelho 1000 1700
Monocromático em azul 1000 1700
Monocromático em dourado 1000 1600
Monocromático em prata 1000 1600
Monocromático em branco 850 1400
(1) Requer Firmware Release 2.0 ou superior

Contagem da imagem do

cartucho padrão

imagem do cartucho

ecológico de alta

capacidade (1)

Manutenção preventiva

A Zebra recomenda a limpeza da impressora regularmente usando as partes da impressora
Zebra e os suprimentos de limpeza; consulte a Seção 5 para obter detalhes.

Drivers com suporte

Drivers de impressora certificados pelo Microsoft Windows

• Windows XP, Vista, Server 2003, Server 2008

• Windows 7 (compatível com 32 bits e 64 bits)

• Windows 8 (compatível com 32 bits e 64 bits)

Consulte http://www.zebra.com

para ver uma listagem atualizada de ambientes com

suporte

Especificações físicas (modelo padr ão)

• Altura: 9,3 pol (236 mm)

• Largura: 7,9 pol (200,7 mm)

• Profundidade: 14,5 pol (368 mm)

• Peso: 5,53 kg (12,2 lb.)

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 87

7: Especificações técnicas

Especificações da impressora

Especificações elétricas

• Detecção automática da alimentação CA de fase única

• Intervalo de operação: 90-132VAC e 190-264VAC RMS.

• Intervalo de frequência: 47-63 Hz.

• Os requisitos de alimentação são de saída de energia de no máximo 100W contínuo e
pico de 607W (para 450 µ

• FCC Classe A

Especificações ambientais

• Temperatura de operação: 60º F a 86º F (15º C a/30º C)

• Temperatura de armazenamento: 23º F a 158º F (-5º C a 70º C)

• Umidade de operação: 20% a 65% sem condensação

• Umidade de armazenamento: 20% a 70% sem condensação

• Armazenamento de mídia:

- Temperatura: 41F a 77F (5C a 30C)

- Umidade: 35% a 65% sem condensação

- Armazenar em um local escuro

seg.)

Aprovações de agências

A Impressora de cartões Zebra ZXP Series 3 obedece às seguintes normas e diretrizes
aplicáveis a ITE: Ambientes residencial, comercial e da indústria leve

• Para os EUA/Canadá/México/Austrália e NZ

- FCC Classe A, cfr47, Parte 15 Subparte J

- FCC 15.257 2008, Parte 15 Subparte C

- Norma canadense RSS-210

- NOM-ETL (México)

- IEC 60950-1:2005+A1:2009 Norma de segurança (TUV & NRTL)

- Norma de radiação eletromagnética C-Tick (Austráli a)

• Para a Europa:

- Normas de suporte e diretrizes aplicáveis:

Diretriz EMC 2004/108/EC, EN55022:2010 Classe A,
EN55024:2010, EN61000-3-2:2006+A2:2009,
EN61000-3-3:2008, Diretriz LVD 2006/95/EC,
EN60950-1:2006+A11:2009+A1:2010+A12:2011, Esquema CB

- RFID ativada

Normas de suporte e diretrizes aplicáveis:

Diretriz R&TTE 99/5/EC, EN 301 489-3 V1.4.1,
EN 300 330 V1.5.1

88 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

7: Especificações técnicas

53,98 mm ± 0,050 mm

(2,125 pol. ± 0,002 pol.)

Raio

3,18 mm

(0,125 pol.)

85,72 mm ± 0,25 mm

(3,375 pol ± 0,010 pol.)

0,23 mm ~ 0,84 mm

(0,009 pol. ~ 0,034 pol.)

15,82 mm (0,623 pol.) mín.

2,92 mm (0 ~ 0,115 pol.)

2,92 mm (0 ~ 0,115 pol.)

TARJA MAGNÉTICA

5,54 mm (0,218 pol.) máx.

0,403 in (10,25 mm)

0,782 in (19,87 mm)

0,757 in

(19,23 mm)

1,124 in

(28,55 mm)

Dimensões do cartão padrão ISO

Dimensões do cartão padrão ISO

Dimensões para cartão comum padrão ISO 7810

Dimensões para cartão com tarja magnética padrão ISO 7811

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 89

Local de contato para Smart Card padrão ISO 7816

7: Especificações técnicas

Informações sobre conformidade

Informações sobre conformidade

Declaração de conformidade da FCC

Este dispositivo está em conformidade com as regras da Parte 15. O funcionamento está
sujeito a duas condições:

1. Este dispositivo não pode causar interferên cias prejudiciais e

2. Este dispositivo deve aceitar toda a interferência recebida, incluindo aquela que pode
provocar funcionamento indesejado.

Este equipamento foi testado e considerado em conformidade com os limites para dispositivos
digitais da Classe A, de acordo com a Parte 15 das Regras da FCC. Esses limites foram
estabelecidos para fornecer proteção razoável contra interferência prejudicial quando o
equipamento for operado em um ambiente comercial. Esse equipamento gera, utiliza e pode
irradiar energia de frequência de rádio e, se não for instalado e utilizado de acordo com os
manuais do produto, pode causar interferência prejudicial nas comunicações por rádio. A
operação deste equipamento em áreas residenciais provavelmente causará interferências
prejudiciais; nesse caso, o usuário deverá corrigir a interferência por conta própria.

O usuário está avisado de que quaisquer alterações ou modificações não aprovadas
expressamente pela Zebra Technologies podem anular a autoridade do usuário para operar o
equipamento. Para assegurar a conformidade, essa imp ressora deve ser utiliz ada com cab os de
comunicação blindados.

Declaração sobre exposição à radiação da FCC (RLAN)

Este equipamento cumpre os limites de exposição à radiação da FCC estabelecidos para um
ambiente não controlado.

Importante

1. O rádio deve ser instalado ou utilizado com uma distância mínima de 20 cm entre o
usuário e a antena.

2. O rádio não deve ser instalado ou utilizado na condi ção de transmi ssão simultânea com
outro rádio.

3. O sistema de host deve ter uma etiqueta indicando que o sistema contém um módulo
certificado. Por exemplo, “Contém ID da FCC: XXXXX, IC ID: YYYYY”.

Declaração de conformidade com a DOC canadense

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
This Class A digital apparatus complies with Canadian ICES-003 (Este dispositivo digital

Classe A está em conformidade com o ICES-003 canadense).

90 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

União Europeia e EFTA

Agência Nacional

de Telecomunicações

A RLAN Classe 2 pode ser operada nos seguintes países com as restrições e limitações
indicadas abaixo.

AT BE BG CY CZ DK EE

FI FR DE GR HU IE IT

LV LT LU MT NL PL PT

RO SK SI ES SE GB

IS LI NÃO CH

Notificação para o Japão

7: Especificações técnicas

Informações sobre conformidade

Aviso importante:
Operação na faixa 5150 – 5350 MHz deve ser

restrita para o uso interno.

Mensagem de aviso da NCC

Brasil - Aviso da Anatel

Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra
interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando
em caráter primário.

“Este produto está homologado pela ANATEL, de acordo com os procedimentos regulamentados pela Resolução
242/2000, e atende aos requisitos técnicos aplicados”

Para obter mais informações, consulte o site da ANATEL www.anatel.gov.br

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 91

92 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1058486-094

APÊNDICE A

Compartilhamento avançado

Configurações de compartilhamento da impressora

Esta seção abrange:

Matriz de suporte do driver da Microsoft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Matriz de suporte da impressora servidor/cliente . . . . . . . . . . . . . . . . . . . . . . . . . 95

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 93

A: Compartilhamento avançado

Matriz de suporte do driver da Microsoft

SO1 da Microsoft com
suporte para drivers
do Windows

Um-para-um Um-para-

muitos

1 impressora -

1 host

1 host - Várias

impressoras

Muitos-para-

um

Vários hosts

(Drivers) -

Uma

impressora

Muitos-para-

muitos

Vários hosts

(Drivers) -

Várias

impressoras

Pool de

impressão

Windows 8 (32 bits) Sim Sim Sim Sim Sim
Windows 8 (64 bits) Sim Sim Sim Sim Sim
Server 2008 (64 bits) Sim Sim Sim Sim Sim
Server 2008 (32 bits) Sim Sim Sim Sim Sim
Server 2003 Sim Sim Sim Sim Sim
Windows 7 (64 bits) Sim Sim Sim Sim Sim
Windows 7 (32 bits) Sim Sim Sim Sim Sim
Vista (64 bits) Sim
Vista (32 bits) Sim
Windows XP Sim Sim Sim Sim Sim

2

94 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094

A: Compartilhamento avançado

Matriz de suporte da impressora servidor/cliente

A Matriz a seguir mostra as configurações testadas entre vários sistemas operacionais da
Microsoft em um ambiente de impressora de servidor/cliente. Consulte
para obter as configurações com suporte e driver mais recentes.

http://www.zebra.com

Matriz de
compartilhamento

Servidor do SO
Windows
(Driver Host)

Windows 8 (32 bits) Sim
Windows 8 (64 bits)
Server 2012
Server 2008 (64 bits) Sim Sim Sim Sim Sim
Server 2008 (32 bits)
Server 2003
Windows 7 (64 bits)
Windows 7 (32 bits)
Windows XP

(Todas as edições)
SP 2 e superior

1 Driver instalado em PCs clientes individuais
2 Pool de impressora sem suporte.

Win 8 (32 bits) Win 8 (64 bits) Win 7 (32 bits) Win 7 (64 bits) Win XP

Sim Sim Sim Sim Sim
Sim Sim Sim Sim Sim

Sim Sim Sim Sim Sim
Sim Sim Sim

Clientes do driver para SO Windows

Sim Sim Sim

Sim Sim Sim
Sim Sim

Sim

P1058486-094 Manual do usuário da impressora de cartões Zebra ZXP Series 3 95

A: Compartilhamento avançado

Configurações de compartilhamento avançadas

Esta seção abrange as seguintes Configurações de compartilham ent o ava nçada s:

Instalando e configurando um Windows 2008 Server- - - - - - - - - - - - - 96
Configurações de compartilhamento avançadas para o Windows Server

2008 R2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 97

Configurações de rede corporativa ou doméstica: - - - - - - - - - - - - 97
Configurações de rede públic a:- - - - - - - - - - - - - - - - - - - - - - - - - 98
Configurações de compartilhamento avançadas para o W indows Se rver

2008- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 99

Configurações de compartilhamento avançadas para o Windows 7- - - - 100

Configurações de rede corporativa ou doméstica: - - - - - - - - - - - - 100
Configurações de rede públic a:- - - - - - - - - - - - - - - - - - - - - - - - - 101

Instalando e configurando um Windows 2008 Server

1. Instale um novo sistema operacional do servidor, Windows 2008 Server 64 bits.

2. Faça o login como usuário Administrador com senha.

3. Verifique os seguintes serviços executando o comando “Services.msc” a partir do
meu Start (Iniciar)->Run (Executar) e verifique se os seguintes serviços foram
iniciados/estão sendo executados:

a. Descoberta SSDP –
b. Publicação de recursos de descoberta de função.
c. Host de dispositivo UPnP­d. Cliente DNS.

4. Os serviços mencionados acima devem estar em execução para que as seguintes
configurações de rede sejam salvas e entrem em vigor.

96 Manual do usuário da impressora de cartões Zebra ZXP Series 3 P1 058486-094
