ZD421 ve ZD621
Serisi
Link-OS® Yazıcılar
Kullanım Kılavuzu
P1123730-02TR
ZEBRA ve stilize edilmiş Zebra kafası; Zebra Technologies Corporation şirketinin ticari markalarıdır, dünya
genelinde birçok hukuk sisteminde tescillidir. Diğer tüm ticari markalar kendi sahiplerine aittir.
© 2021 Zebra Technologies Corporation ve/veya iştirakleri. Tüm hakları saklıdır.
Bu belgedeki bilgiler önceden haber vermeden değiştirilebilir. Bu belgeye konu olan yazılım, bir lisans
sözleşmesi veya gizlilik sözleşmesi kapsamında sunulur. Yazılım sadece söz konusu bu anlaşmaların
koşullarına uygun olarak kullanılabilir veya kopyalanabilir.
Yasal ve Mülkiyetle ilgili Bildirimler hakkında daha ayrıntılı bilgi için lütfen şu adresi ziyaret edin:
YAZILIM: zebra.com/linkoslegal
TELİF HAKLARI: zebra.com/copyright
GARANTİ: zebra.com/warranty
SON KULLANICI LİSANS ANLAŞMASI: zebra.com/eula
Kullanım Koşulları
Mülkiyet Bildirgesi
Bu kılavuzda yer alan bilgiler Zebra Technologies Corporation ve iştiraklerinin ("Zebra Technologies")
mülkiyetinde olan özel bilgilerdir ve sadece burada konu edilen ekipmanı çalıştıran ve bakımını yapan
tarafların bilgilendirilmesi amacını taşır. Bu tür özel bilgiler Zebra Technologies'in açık yazılı izni olmadan
kullanılamaz, çoğaltılamaz veya başkaca bir amaç için farklı taraflara ifşa edilemez.
Ürün İyileştirmeleri
Ürünlerin sürekli olarak iyileştirmeleri Zebra Technologies'in politikasıdır. Tüm teknik özellikler ve
tasarımlar bilgi verilmeksizin değiştirilebilir.
Sorumluluk Reddi
Zebra Technologies, yayınlanan Mühendislik teknik özellikleri ve kılavuzlarının doğru olmasını sağlamak
için gereken önlemleri almıştır; ancak, buna rağmen bazı hatalar söz konusu olabilir. Zebra Technologies
bu tür hataları düzeltme hakkını saklı tutar ve bunlardan doğan sorumlulukları reddeder.
Sorumluluk Sınırlaması
Zebra Technologies veya ekli ürünün hazırlanması, üretilmesi veya teslim edilmesinden sorumlu diğer tüm
taraflar, bu ürünün kullanımından, kullanım sonuçlarından veya kullanılamamasından kaynaklanan hiçbir
hasardan (kar kaybı, iş kesintisi, iş bilgilerinin kaybı veya diğer her türlü maddi kayıp dahil ancak bunlarla
sınırlı olmamak kaydıyla) sorumlu tutulamayacak olup, söz konusu bu durum Zebra Technologies bu tür
hasarlar konusunda bilgilendirilmiş olsa dahi değişmeyecektir. Bazı hukuk sistemlerinde tesadüfi veya
neden olunan zararların hariç tutulmasına veya sınırlandırılmasına izin verilmediğinden, yukarıdaki
sınırlama veya hariç tutma hükmü sizin için geçerli olmayabilir.
Yayın Tarihi
Haziran 4, 2021
2
İçindekiler
Hakkında............................................................................................................................................ 11
Yazıcı Kaynakları ........................................................................................................... 11
Zebra OneCare Yazıcı Servisi ve Desteği ..................................................................... 12
Simge Sözleşmeleri ....................................................................................................... 12
Giriş.................................................................................................................................................... 13
Link-OS 4 inç Masaüstü Termal Yazıcıları..................................................................... 13
Genel Masaüstü Link-OS Yazıcı Özellikleri............................................................ 14
Link-OS 4 inç Masaüstü Yazıcı Seçenekleri........................................................... 15
Zebra Etiket Yazdırma Çözümü.................................................................................... 17
Yazdırma Modları ................................................................................................... 17
Kutunun içinde neler var? ............................................................................................. 18
Yazıcının Kutusunu Açma ve Kontrol Etme............................................................ 18
Yazıcı Özellikleri ............................................................................................................................... 20

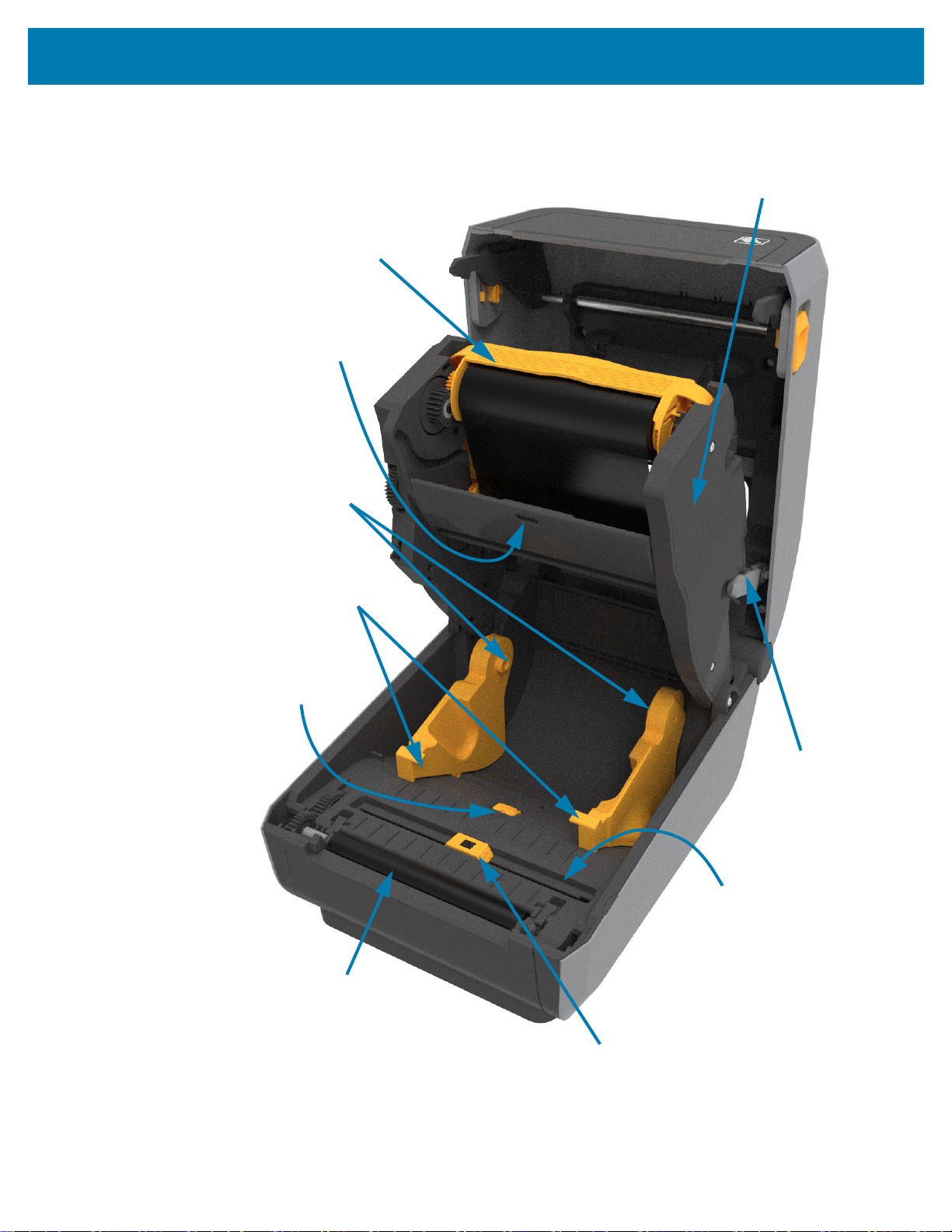

ZD421 Çift Kapasiteli Şerit Rulolu Yazıcının İçerisi................................................ 22
ZD621 Çift Kapasiteli Şerit Rulolu Yazıcının İçerisi................................................ 23

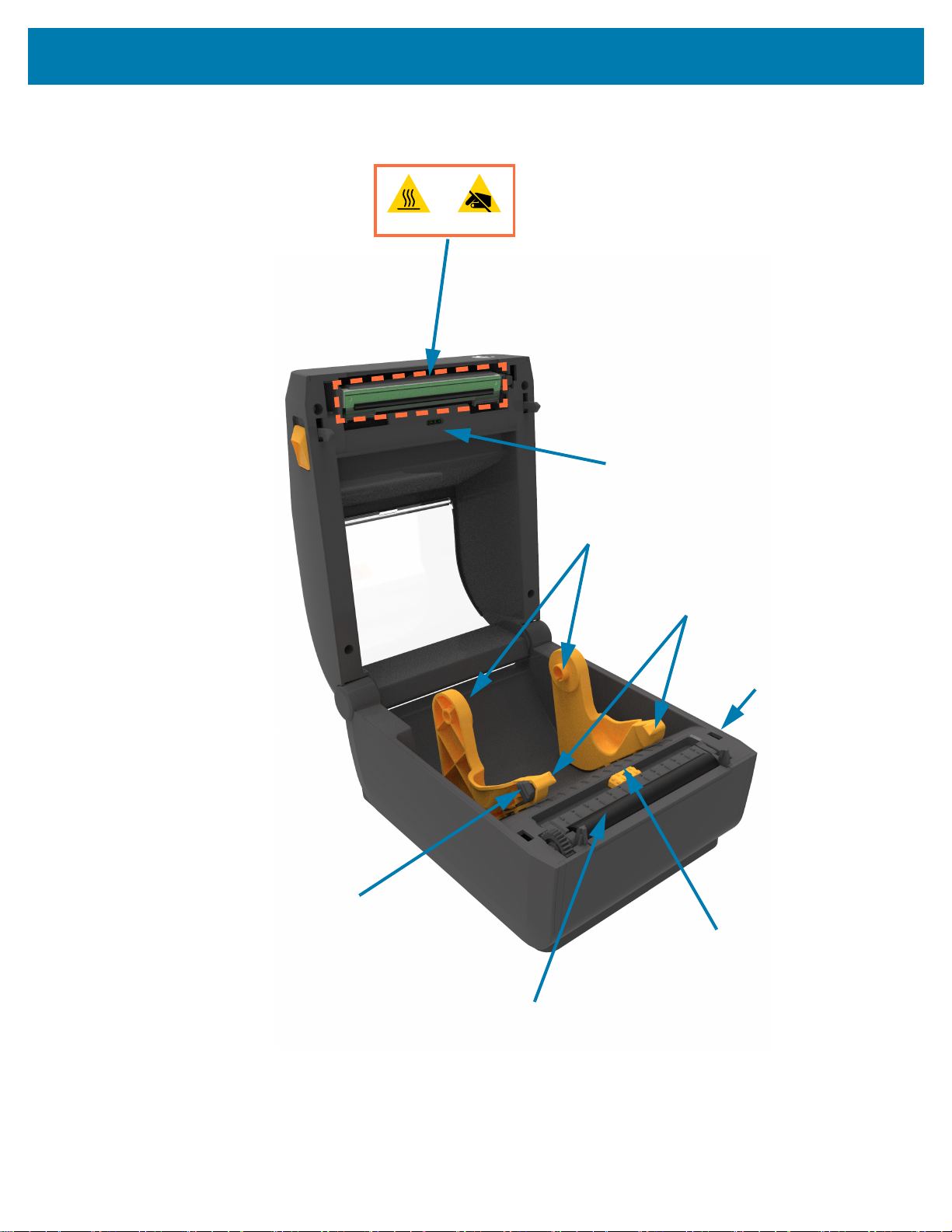

ZD421 Doğrudan Termal Yazıcıların İçi ................................................................. 26
ZD621 Doğrudan Termal Yazıcıların İçi ................................................................. 27
ZD421 Şerit Kartuş Yazıcının İçerisi....................................................................... 28
Etiket Dağıtıcı Seçeneği (sahada takılabilir) - Tüm Modeller.................................. 30

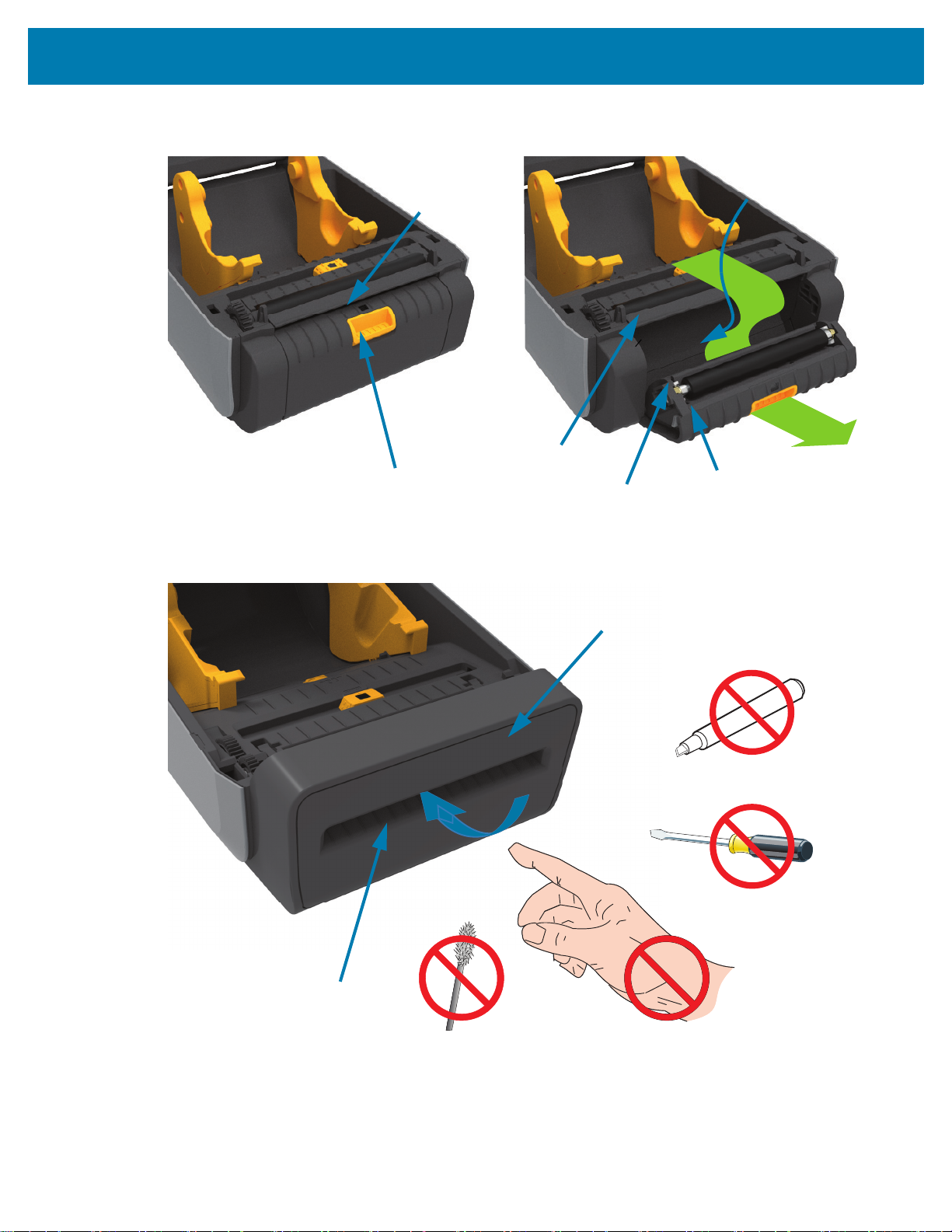

Kesici Seçeneği (sahada takılabilir) - Tüm Modeller .............................................. 30
Astarsız Medya Yırtma Seçeneği (Sadece Doğrudan Termal Modeller)................ 31
Astarsız Kesici Seçeneği (Sadece Doğrudan Termal Modeller)............................. 31
Merdane Tahrik Silindiri Tiplerinin Tanımlanması .................................................. 32
Yazıcı Güç Kaynağı Seçenekleri ............................................................................ 33
ZD621 Doğrudan Termal Kilitli Yazıcı Özellikleri.................................................... 35
Zebra Print Touch ......................................................................................................... 36
3
İçindekiler
Kontroller ve Göstergeler ................................................................................................................ 37
Kullanıcı Arayüzü ........................................................................................................... 37
Standart Arayüz Kontrolleri..................................................................................... 38
Gösterge Işığı Şekillerinin Anlamı................................................................................. 41
Durum - Tipik Çalışma Koşulları............................................................................. 41
Durum - Yazıcı kafası Çalışması ............................................................................ 43
Durum - Bluetooth Düşük Enerji (BTLE) Seçeneği................................................. 44
Durum - Ethernet (LAN) Seçeneği.......................................................................... 44
Durum - Wi-Fi (WLAN) Seçeneği ........................................................................... 45
Pil Göstergeleri ve Kontrolleri......................................................................................... 45
Donanım Seçeneklerinin Kurulması ............................................................................................... 47
Sahada Takılabilir yazıcı Aksesuarları ve Seçenekleri .................................................. 47
Yazıcı Bağlantı Modülleri .............................................................................................. 49
Bağlantı Modülü Yuvasına Erişim........................................................................... 49
Seri Port Modülünün Takılması .............................................................................. 50
Dahili Ethernet (LAN) Modülünün Takılması .......................................................... 51
Kablosuz Bağlantı Modülünün Takılması ............................................................... 53
Medya Kullanım Seçenekleri......................................................................................... 56
Standart Çerçevenin Çıkarılması............................................................................ 56
Etiket Dağıtıcının Takılması.................................................................................... 57
Standart Medya Kesicinin Takılması ...................................................................... 58
Medya Rulosu Göbeği Boyut Adaptörleri ............................................................... 59
Takılı Güç Kaynağı Taban Seçeneklerinin Takılması............................................. 61
Takılı Pil Tabanı Seçeneklerinin Takılması ............................................................ 63
Pilin Takılı Pil Tabanına Takılması ......................................................................... 64
Renkli Dokunmatik Ekran ve Kontroller ......................................................................................... 65
Renkli Dokunmatik Ekranlı Yazıcı Kontrolleri................................................................. 66
Ana Ekran ......................................................................................................................67
Yazıcı Durumu........................................................................................................ 67
Yazıcı Bilgisi ........................................................................................................... 68
Yazıcı Sihirbazları................................................................................................... 69
Kullanıcı Menüleri ................................................................................................... 70
Sistem Menüsü ............................................................................................................. 71
Sistem > Dil ............................................................................................................ 72
Sistem > Program Dili > Teşhis Modu .................................................................... 73
Sistem > Program Dili > Sanal Cihaz ..................................................................... 74
Sistem > Program Dili > ZBI ................................................................................... 75
Sistem > Ayarlar > Ekran Zaman Biçimi................................................................. 76
Sistem > Ayarlar > Şifre Seviyesi ........................................................................... 77
4
İçindekiler
Sistem > Ayarlar > Şifreyi Ayarla............................................................................ 78
Sistem > Ayarlar > Güç Açma Eylemi .................................................................... 79
Sistem > Ayarlar > Kafa Kapama Eylemi ............................................................... 80
Sistem > Ayarlar > Ekran Kalibrasyonu.................................................................. 81
Sistem > Ayarlar > Varsayılanları Geri Yükle ......................................................... 82
Sistem > Ayarlar > Yazdır: Sistem Ayarları ............................................................ 83
Sistem > Enerji Tasarrufu > Energy Star................................................................ 84
Bağlantı Menüsü ........................................................................................................... 85
Bağlantı > Ağlar > Ağı Sıfırla .................................................................................. 86
Bağlantı > Ağlar > Birincil Ağ.................................................................................. 87
Bağlantı > Ağlar > IP Portu..................................................................................... 88
Bağlantı > Ağlar > IP Alternatif Portu...................................................................... 89
Bağlantı > Ağlar > Yazdırma: Ağ Bilgisi.................................................................. 90
Bağlantı > Ağlar > Görünüm Ajanı.......................................................................... 91
Bağlantı > Kablolu > Kablolu IP Protokolü.............................................................. 92
Bağlantı > Kablolu > Kablolu IP Adresi................................................................... 93
Bağlantı > Kablolu > Kablolu Ağ Geçidi.................................................................. 94
Bağlantı > Kablolu > Kablolu Mac Adresi ............................................................... 95
Bağlantı > WLAN > WLAN IP Protokolü................................................................. 96
Bağlantı > WLAN > WLAN IP Adresi...................................................................... 97
Bağlantı > WLAN > WLAN Alt Ağ........................................................................... 98
Bağlantı > WLAN > WLAN Ağ Geçidi..................................................................... 99
Bağlantı > WLAN > WLAN Mac Adresi ................................................................ 100
Bağlantı > WLAN > ESSID ................................................................................... 101
Bağlantı > WLAN > WLAN Güvenlik .................................................................... 102
Bağlantı > WLAN > WLAN Band .......................................................................... 103
Bağlantı > WLAN > WLAN Ülke Kodu.................................................................. 104
Bağlantı > Bluetooth > Bluetooth.......................................................................... 105
Bağlantı > Bluetooth > Bluetooth Keşfi................................................................. 106
Bağlantı > Bluetooth > Kolay Ad........................................................................... 107
Bağlantı > Bluetooth > Minimum Güvenlik Modu ................................................. 108
Bağlantı > Bluetooth > Şartname Sürümü............................................................ 109
Bağlantı > Bluetooth > MAC Adresi...................................................................... 110
Bağlantı > Bluetooth > Bluetooth Kimlik Doğrulaması PIN................................... 111
Bağlantı > Bluetooth > Bluetooth Bağlantısı......................................................... 112
Yazdırma Menüsü....................................................................................................... 113
Baskı > Baskı Kalitesi > Karanlık.......................................................................... 114
Yazdır > Baskı Kalitesi > Baskı Hızı ..................................................................... 115
Yazdır > Baskı Kalitesi > Baskı Türü .................................................................... 116
Yazdır > Baskı Kalitesi > Etiket Türü .................................................................... 117
Yazdır > Baskı Kalitesi > Etiket Uzunluğu ............................................................ 118
5
İçindekiler
Yazdır > Baskı Kalitesi > Etiket Genişliği (Noktalar)............................................. 119
Yazdır > Etiket Konumu > Toplama Yöntemi ....................................................... 120
Yazdır > Etiket Konumu > Yırtma Çizgisi Ofseti ................................................... 121
Yazdır > Etiket Konumu > Yatay Etiket Ofseti ...................................................... 122
Yazdır > Etiket Konumu > Dikey Etiket Ofseti ...................................................... 123
Yazdır > Sensörler > Manuel Kalibrasyon ............................................................ 124
Yazdır > Sensörler > Etiket Sensörü .................................................................... 125
Yazdır > Sensörler > Sensör Tipi ......................................................................... 126
Yazdır > Sensörler > Yazdır: Sensor Profile (Sensör Profili)................................ 127
Yazdır > Baskı Haznesi ........................................................................................ 128
Yazdır > Aplikatör > Aplikatör Bağlantı Noktası Modu.......................................... 129
Yazdır > Aplikatör > Yazdırma Modunu Başlat..................................................... 130
Yazdır > Aplikatör > Duraklatmada Hata .............................................................. 131
Yazdır > Aplikatör > Aplikatörün Yeniden Yazdırılması........................................ 132
RFID Menüsü.............................................................................................................. 133
RFID > RFID Durumu........................................................................................... 134
RFID > RFID Test................................................................................................. 135
RFID > RFID Kalibrasyon..................................................................................... 136
RFID > Okuma Gücü............................................................................................ 137
RFID > Yazma Gücü ............................................................................................ 138
RFID > RFID Anten .............................................................................................. 139
RFID > RFID Geçerli Sayısı ................................................................................. 140
RFID > RFID Geçersiz Sayımı ............................................................................. 141
RFID > RFID Program Konumu............................................................................ 142
RFID > RFID Verisini Oku .................................................................................... 143
Depolama Menüsü...................................................................................................... 144
Depolama > USB > Kopyala: Dosyalar USB’ye ................................................... 145
Depolama > USB > Kopyala: Dosyalardan Yazıcıya............................................ 146
Depolama > USB > Kopyala: USB'ye Yapılandırma ............................................ 147
Depolama > USB > Yazdır: USB'den ................................................................... 148
Depolama > Varlık Listelerini Yazdır .................................................................... 149
Depolama > USB > E'den Yazdır: ........................................................................ 150
Ayarlar ........................................................
Yazıcı Ayarlarına Genel Bakış ..................................................................................... 151
Yazıcı için bir Konum Seçin ......................................................................................... 151
Yazıcı Seçeneklerini ve Bağlantı Modüllerini Kurun..................................................... 152
Gücü Bağlama ............................................................................................................ 153
Yazdırmaya Hazırlanma.............................................................................................. 154
Medyanın Hazırlanması ve Kullanımı................................................................... 154
Medya Depolama İpuçları..................................................................................... 154
..................................................................................... 151
6
İçindekiler
Rulo Medyanın Yüklenmesi ........................................................................................ 155
Medya Türüne göre Algılama Yöntemini ayarlama .............................................. 155
Medya yükleme talimatları:................................................................................... 156
Termal Aktarım Rulo Şeridini Yükleme ........................................................................ 162
Zebra Aktarım Rulo Şeridini Yükleme .................................................................. 163
ZD421 Şerit Kartuşun yüklenmesi............................................................................... 173
SmartCal Medya Kalibrasyonu Yapın ......................................................................... 174
SmartCal Prosedürü ............................................................................................. 174
Yapılandırma Raporu ile Test Yazdırması .................................................................. 175
Bir Medya Bitiş Durumunu Algılama ........................................................................... 176
Bir Şerit Bitiş Durumunu Algılama............................................................................... 177
Yazıcıyı bir Bilgisayara Bağlama................................................................................. 178
Arayüz Kablosu Gereksinimleri ............................................................................ 178
Wi-Fi ve Bluetooth Classic Kablosuz Bağlantı Seçeneği ............................................. 182
Windows® OS için Kurulum........................................................................................................... 183
Windows ile Yazıcı İletişim Ayarı (Genel Bakış) .......................................................... 183
Windows® Yazıcı Sürücülerini Önceden Kurma .......................................................... 183
Wi-Fi Yazdırma Sunucusu Seçeneği ........................................................................... 184
ZebraNet Bridge Bağlantı Sihirbazını Kullanarak Yapılandırma .................................. 184
Bir Yapılandırma Komut Dosyasını Kullanma ...................................................... 191
Bluetooth Seçeneği Yapılandırması............................................................................. 192
Windows XP® SP2 Merkezi Cihaza Bağlanma .................................................... 194
Windows Vista® SP2 veya Windows 7® Merkezi Cihaza Bağlanma.................... 195
Yazıcıyı bir Windows 8'e bağlama........................................................................ 198
Yazıcıyı bir Windows 10 PC'ye bağlama.............................................................. 199
Yazıcınız Bağlandıktan Sonra...................................................................................... 201
Baskı İşlemleri................................................................................................................................. 204
Termal Yazdırma.......................................................................................................... 204
Yazıcınızın Yapılandırma Ayarlarının Belirlenmesi .............................................. 204
Bir Yazdırma Modu veya Toplama Yöntemi seçin ....................................................... 204
Baskı Kalitesini Ayarlama............................................................................................. 205
Yazdırma Genişliğini Ayarlama.................................................................................... 205
Yazıcıyı Kullanırken Sarf Malzemelerini Değiştirme............................................. 206
Yelpaze Kıvrımlı Medyaya Yazdırma........................................................................... 206
Harici Olarak Monte Edilmiş Rulo Medyayla Yazdırma................................................ 209
Harici Olarak Monte Edilmiş Rulo Medya Konuları:.............................................. 209
Etiket Dağıtıcı Seçeneğinin Kullanımı.......................................................................... 210
Astarsız Seçeneklerini Kullanma.................................................................................. 213
Astarsız Yazdırma ................................................................................................ 214
7
İçindekiler
Yazıcıya Dosyalar Gönderme ...................................................................................... 214
Şerit Kartuşu Programlama Komutları ......................................................................... 214
Takılı Pil Tabanlı ve Pil Opsiyonlu Yazdırma ............................................................... 215
Yazıcı Yazı Tipleri ....................................................................................................... 216
Yazıcınızdaki Yazıyüz Tiplerini Tanımlama.......................................................... 216
Yazıcıyı Kod Sayfalarıyla Yerelleştirme................................................................ 216
Asya yazıyüz tipleri ve Diğer Büyük Yazıyüz Tipi Setleri...................................... 217
EPL Hat Modu - Sadece Doğrudan Termal Yazıcılar ................................................. 218
ZD621 ve ZD421 Kilitli Yazıcı Seçeneği ...................................................................... 218
Zebra® ZKDU — Yazıcı Aksesuarı............................................................................. 219
ZBI 2.0 ™ — Zebra Basic Interpreter........................................................................... 219
Güç Arızası Kurtarma Modu Jumper'ını Ayarlama....................................................... 220
USB Host Port ve Link-OS Kullanım Örnekleri ............................................................................ 221
USB Host ..................................................................................................................... 221
Ürün Bilgisi Güncellemeleri için USB Host Kullanımı ........................................... 222
USB Host ve Yazıcı Kullanım Örnekleri...................................................................... 223
USB Host Alıştırmaları için Gerekli Öğeler ........................................................... 223
Alıştırmaları Tamamlama Dosyaları ..................................................................... 223
Alıştırma 1: Dosyaları USB Flash Sürücüye Kopyalama ve USB İkizlemesi Yapma ..
226
Alıştırma 2: USB Flash Sürücüden bir Etiket Formatını yazdırın.......................... 228
Alıştırma 3: Dosyaları USB Flash Sürücüsüne/Sürücüsünden Kopyalayın.......... 230
Alıştırma 4: Bir USB Klavyeyle Saklanan Dosya için Veri Girin ve Etiket
Yazdırın ................................................................................................................ 232
USB Host Portu ve NFC Özelliklerini Kullanma ........................................................... 233
Alıştırma 5: Bir Akıllı Cihazla Saklanan Dosya için Veri Girme ve Etiket
Yazdırma .............................................................................................................. 234
Bakım............................................................................................................................................... 236
Temizleme.................................................................................................................... 236
Temizlik Sarf Malzemeleri .................................................................................... 236
Önerilen Temizleme Programı.............................................................................. 237
Yazıcı Kafasının Temizlenmesi ............................................................................ 239
Medya Yolu Temizliği ........................................................................................... 242
Sensör Temizleme................................................................................................ 247
Merdane Temizliği ve Değiştirilmesi ..................................................................... 251
Yazıcı Kafasını Değiştirme.......................................................................................... 255
ZD621 ve ZD421 Doğrudan Termal ..................................................................... 256
ZD621 ve ZD421 Termal Aktarım Şerit Rulosu .................................................... 260
ZD421 Termal Aktarım Şerit Rulosu..................................................................... 265
8
İçindekiler
Yazıcı Ürün Bilgisinin Güncellenmesi ......................................................................... 269
Diğer Yazıcı Bakımı ..................................................................................................... 269
RTC Pili........................................................................................................................ 269
Sigortalar...................................................................................................................... 269
Sorun Giderme................................................................................................................................ 270
Uyarıların ve Hataların Çözülmesi ............................................................................... 270
Uyarı: Yazıcı Kafası Açık...................................................................................... 270
Uyarı: Medya Bitti ................................................................................................. 271
Uyarı: Şerit İçeri (ZD421 Sadece Kartuş Yazıcı) .................................................. 273
Uyarı: Şerit Dışarıda ............................................................................................. 274
Uyarı: Şerit Düşük (Sadece ZD421 Kartuş Yazıcı)............................................... 275
Uyarı: CUT ERROR (KESİM HATASI) ................................................................. 276
Uyarı: PRINTHEAD OVER TEMP (Yazıcı Kafası Sıcaklığı Yüksek).................... 277
Uyarı: PRINTHEAD SHUTDOWN (Yazıcı Kafası Kapatma) ................................ 278
Uyarı: PRINTHEAD UNDER TEMP (Yazıcı Kafası Sıcaklığı Düşük)................... 279
Uyarı: OUT OF MEMORY (Bellek yetersiz).......................................................... 280
Yazdırma Sorunlarının Çözülmesi .............................................................................. 281
Sorun: Genel Baskı Kalitesi Sorunları .................................................................. 281
Sorun: Etikette Baskı Yok..................................................................................... 282
Sorun: Etiketlerin Boyutu Değişti veya Baskı Alanı Başlangıç Konumunda
Farklılık Var .......................................................................................................... 283
İletişim Sorunları ......................................................................................................... 284
Sorun: Etiket İşi Gönderildi, Veri Aktarımı yok...................................................... 284
Sorun: Etiket İşi Gönderildi, Etiketleri Atlıyor veya İçeriği Kötü Basıyor ............... 284
Sorun: Etiket İşi Gönderildi, Veri Aktarılıyor fakat Baskı Yok ............................... 285
Çeşitli Sorunlar............................................................................................................ 286
Sorun: Ayarlar Kayıp veya Yok sayıldı ................................................................. 286
Sorun: Aralıklı etiketler Sürekli etiketler gibi davranmakta. .................................. 287
Sorun: Yazıcı Kilitleniyor....................................................................................... 287
Sorun: Hatalı Şerit Kartuşu Arızaları .................................................................... 287
Sorun: Pilin Kırmızı bir Göstergesi vardır ............................................................. 288
Araçlar ............................................................................................................................................. 289
Yazıcı Diagnostikleri..................................................................................................... 289
Kendi Gücünü Test Etme ..................................................................................... 289
SmartCal Medya Kalibrasyonu ............................................................................. 289
Yapılandırma Raporu (Kendini test etme İPTALİ) ................................................ 290
Yazıcı Ağ (ve Bluetooth) Yapılandırma Raporu.................................................... 291
Yazdırma Kalitesi Raporu (BESLEME kendinden testi) ....................................... 292
9
İçindekiler
Yazıcıyı Fabrika Varsayılanlarına Sıfırla (DURAKLAT + BESLEME
Kendinden Test) ................................................................................................... 295
Ağı Fabrika Varsayılanlarına Sıfırla (DURAKLAT + BESLEME
Kendinden Test) ................................................................................................... 295
Sıfırlama Düğmesi ................................................................................................ 296
Communication Diagnostics Mode (İletişim Diagnostik Modu)............................. 297
Sensor Profile (Sensör Profili) .............................................................................. 298
Gelişmiş Mod ............................................................................................................... 299
Manuel Medya Kalibrasyonu ................................................................................ 299
Manuel Baskı Genişliği Ayarı................................................................................ 300
Manuel Baskı Koyuluğu Ayarı .............................................................................. 301
Fabrika Test Modları .................................................................................................... 302
Arayüz Kablo Tesisatı .................................................................................................................... 303
Evrensel Seri Veriyolu (USB) Arayüzü......................................................................... 303
Seri Port Arayüzü......................................................................................................... 304
Yazıcıyı bir DTE Cihazına bağlama...................................................................... 304
Yazıcıyı bir DCE Cihazına bağlama ..................................................................... 305
Boyutlar ........................................................................................................................................... 306
ZD621 / ZD421 Termal Aktarım Modelleri ................................................................... 307
ZD421 Şerit Kartuş Termal Aktarım Modelleri ............................................................. 315
ZD621 / ZD421 Doğrudan Termal Modelleri................................................................ 323
Medya............................................................................................................................................... 330
Termal Medya Türleri................................................................................................... 330
Termal Medya Türlerini Belirleme......................................................................... 330
Genel Medya ve Baskı Özellikleri......................................................................... 331
ZPL Yapılanışı ................................................................................................................................. 335
ZPL Yazıcı Yapılanışı Yönetimi.................................................................................... 335
Çapraz Referans Komutu Yapılandırma Ayarı............................................................ 337
Yazıcı Bellek Yönetimi ve İlgili Durum Raporları.......................................................... 340
Bellek Yönetimi için ZPL Programlama ................................................................ 340
10
Hakkında
Bu kılavuz, Zebra Link-OS ZD421 masaüstü yazıcılarının entegratörleri ve kullanıcıları içindir. Bu yazıcıları
kurmak, yapılandırmayı değiştirmek, çalıştırmak ve fiziksel olarak desteklemek için bu kılavuzu kullanın.
Bu yazıcıyı desteklemek için bilgi, destek ve ek kaynaklar çevrim içi olarak mevcuttur:
• ZD621 Termal Aktarım yazıcı — zebra.com/
• ZD621 Doğrudan Termal Yazıcı — zebra.com/
• ZD421 Termal Aktarım Şerit Kartuş Yazıcı — zebra.com/
• ZD421 Termal Aktarım yazıcı — zebra.com/
• ZD421 Doğrudan Termal yazıcı — zebra.com/
• ZD621R Doğrudan Termal yazıcı — zebra.com/
Yazıcı Kaynakları
Zebra, Zebra Link-OS yazıcınız için geniş bir teknik kaynak paketinin yanı sıra aşağıdakiler de dahil olmak
üzere ücretsiz ve ücretli yazılım ve Uygulamalara sahiptir:
• “Nasıl Kullanılır” videoları
• Yazıcı aksesuarı, sarf malzemeleri, parçalar ve yazılım bağlantıları
• Çeşitli kurulum ve yapılandırma kılavuzları
• Programlayıcı kılavuzları
• Yazıcı Sürücüleri (Windows, Apple, OPOS, vb.)
• Yazıcı Üretici Yazılımı
• Yazıcı Yazı Tipleri
ZD621t-info
ZD621d-info
ZD421c-info
ZD421t-info
ZD421d-info
ZD621r-info
• Yardımcı Programlar
• Bilgi kütüphanesi ve destek iletişim bilgileri
• Yazıcı garanti ve onarım bilgileri içeren linkler
• Etiket Tasarım yazılımı
• Yazıcı Yönetim araçları
• Normalde diğer yazıcı markalarıyla ilişkili eski diller için Sanal Aygıtlar
• Bulut tabanlı Kurumsal yazıcı yönetimi ve yazdırma
• XML ve PDF formatında dosya yazdırma
11
Hakkında
• Oracle ve SAP desteği
• Zebra Savanna ™ Data Intelligence platformu - cihazlarınız (IoT) ve sensörlerinizdeki işlenmemiş
verileri işiniz için eyleme dönüştürülebilir hale getirir
• Bir Link-OS Mobil Uygulamalar paketi (telefonlar, tabletler vb. için uygulamalar)
• Link-OS yazılım geliştirme kiti (SDK)
• İlave İşletim Sistemleri (OS) ve Servis platformları
ZebraLink, Zebra Link-OS ve Zebra Savanna hakkında daha fazla bilgi almak için zebra.com/software
adresini ziyaret edin.
Zebra OneCare Yazıcı Servisi ve Desteği
Maksimum üretkenlik için, işletmenizin Zebra yazıcılarının Çevrimiçi ve iş için hazır olmasını sağlamaya
yardımcı olabiliriz. Yazıcılarınız için mevcut olan Zebra OneCare hizmet ve destek seçenekleri hakkında
açıklamalar için aşağıdaki adrese başvurun:zebra.com/zebraonecare
Simge Sözleşmeleri
Dokümantasyon seti, okuyucuya daha fazla görsel ipucu vermek için tasarlanmıştır. Belge boyunca
aşağıdaki görsel simgeler kullanılmıştır. Bu simgeler ve bunların anlamları aşağıda açıklanmaktadır.
NOT: Bu metin, kullanıcı için tamamlayıcı bilgiler içerir ve belli bir işin yapılması için zorunlu değildir.
ÖNEMLİ: Buradaki metin, kullanıcı için önemli bilgiler içerir.
DİKKAT- GÖZ YARALANMASI: Belirli görevleri yerine getirirken koruyucu gözlük takın.
.
DİKKAT - ÜRÜN HASARI: Tedbirsiz davranılması halinde ürün hasar görebilir.
DİKKAT: Tedbirsiz davranılması halinde kullanıcı küçük ya da orta derecede yaralanmalara maruz
kalabilir.
DİKKAT-SICAK YÜZEY: Bu bölgeye dokunmak yanıklara neden olabilir.
DİKKAT-ESD: Uygun elektrostatik güvenlik önlemlerine uyun.
DİKKAT-ELEKTRİK ÇARPMASI: Elektrik çarpması riskini önlemek için belirli prosedürleri
gerçekleştirmeden önce yazıcının gücünü kesin.
UYARI: Tehlikenin önlenmemesi halinde, kullanıcı ciddi şekilde yaralanabilir veya ölebilir.
TEHLİKE: Tehlikenin önlenmemesi halinde, kullanıcı ciddi şekilde yaralanacak veya ölecektir.
NOT: Bu, kablolu ağ uyarı notları için bir simgedir.
NOT: Bu, kablosuz ağ uyarı notları için bir simgedir.
12
Giriş
Bu bölüm, Zebra® Link-OS 4 inç masaüstü termal etiket yazıcıları ZD621 ve ZD421'i tanıtmaktadır.
Link-OS yazıcısının özellikleri ve seçenekleri ile yeni yazıcınızla birlikte gönderilenler hakkında genel bir
bilgi sunar.
Bu belge, aşağıdaki ZD serisi masaüstü yazıcı modellerini kapsar:
• ZD621 Termal Aktarım Yazıcı — zebra.com/
• ZD621 Doğrudan Termal Yazıcı — zebra.com/
• ZD421 Termal Aktarım Şerit Kartuş Yazıcı — zebra.com/
• ZD421 Termal Aktarım Yazıcı — zebra.com/
• ZD421 Doğrudan Termal Yazıcı — zebra.com/
• ZD621R Doğrudan Termal Yazıcı — zebra.com/
ZD621t-info
ZD421t-info
Link-OS 4 inç Masaüstü Termal Yazıcıları
Zebra Link-OS 4 inç Masaüstü yazıcılar, geniş bir yelpazede özellik ve seçeneklere sahip kompakt etiket
yazıcılarıdır.
• Doğrudan Termal ve Termal Aktarım yazıcı modelleri mevcuttur.
• Genel hastane temizlik kimyasalları ve tıbbi sınıf bir güç kaynağına dayanabilecek plastiklerden
üretilmiş bazı Sağlık hizmetleri yazıcı model konfigürasyonlarını da içermektedir.
• ZD621 yazıcılar, 203 dpi (inç başına nokta baskı yoğunluğu) yazıcılar için 203 mm/sn'ye kadar
(saniyede 8 ips - inç) ve 300 dpi yazıcılar için 152 mm/s (6 ips) baskı hızlarını* destekleyebilir.
• ZD421 yazıcılar, 203 dpi yazıcılar için 152 mm/s'ye kadar (6 ips) ve 300 dpi yazıcılar için 102 mm/s
(4 ips) baskı hızlarını* destekleyebilir.
• Bu yazıcılar Link-OS Sanal Aygıtları aracılığıyla ZPL™ ve EPL Zebra yazıcı programlama dillerini ve
çok çeşitli diğer yazıcı denetim dillerini destekler.
ZD621d-info
ZD421c-info
ZD421d-info
ZD621r-info
NOT: Maksimum baskı hızları, modele, baskı çözünürlüğüne ve kullanılan medyanın türüne göre değişir.
13
Giriş
Genel Masaüstü Link-OS Yazıcı Özellikleri
• Basitleştirilmiş medya yükleme için OpenAccess ™ tasarımı.
• Operatör kumandaları ve medya kılavuzları için renk kodlu "dokunma noktaları".
• Üç düğme ve beş durum göstergesi içeren gelişmiş kullanıcı arayüzü.
• Sahada takılabilen medya işleme seçenekleri.
• Medya rulosu desteği:
• Dış Çap (D.Ç.): 127 mm'ye (5 inç) kadar
• İç Çap (İ.Ç) rulo göbekleri:12,7 mm (0.5 inç), 25,4 mm (1 inç) ve isteğe bağlı medya göbek
adaptörleri ile ilave göbek boyutları.
• Hareketli Sensör, çok çeşitli ortam türleri ile uyumluluk sağlar:
• Tam veya kısmi siyah işaret medyası ile uyumludur.
• Çentikli ya da yuvalı medya ile uyumludur.
• Etiket boşluğu/web medyası ile kullanım için çok merkezli konum geçirgenliği sensörü.
• Ürün yazılımı güncellemeleri için kullanılabilen Evrensel Seri Veri Yolu (USB) Ana Bilgisayar
Bağlantı Noktası.
• Evrensel Seri Veriyolu (USB) 2.0 arayüzü.
• ZD621 - Modüler Bağlantı Noktasında Seri (RS-232 DB-9) Bağlantı Noktası ve 10Base-T,
100Base-TX'i destekleyen Dahili Baskı Sunuculu bir Ethernet (LAN, RJ-45 konektörü) ve sahada
takılabilir Ethernet 10/100 otomatik anahtarlamalı ağlar bulunur.
• ZD421 — Modüler Bağlantı Noktası, Dahili Baskı Sunucusu veya Seri (RS-232 DB-9) arabirim
seçenekleriyle ZD421 sahada takılabilir 10/100 Ethernet (802.3 RJ-45) için kullanılabilir.
• Anında OpenType ve TrueType yazı tipi ölçekleme ve alımı, Unicode, kalıcı ölçeklenebilir yazı tipi
(Swiss 721 Latin 1 yazı tipi) ve çeşitli kalıcı bit eşlem yazı tipleri.
• Geriye uyumluluk odaklı teknoloji yazıcı değişimini kolaylaştırır:
• Eski Zebra masaüstü yazıcıların anında değişimi. Yazıcı hem EPL hem de ZPL programlama
dillerini kabul eder.
• Zebra-dışı programlama dillerini yorumlamak için Link-OS sanal cihazları destekler.
• XML-Etkin yazdırma—barkod etiketi yazdırma için XML iletişimine izin vererek, lisans ücretlerini ve
yazdırma sunucusu donanımını ortadan kaldırır ve kişiselleştirme ve programlama maliyetlerini
azaltır.
• Zebra ™ Küresel Yazdırma Çözümü – Microsoft Windows klavye kodlamasını (ve ANSI), Unicode
UTF-8 ve UTF 16 (Unicode Dönüştürme Formatları), XML, ASCII (es
tarafından kullanılan 7 ve 8 bit), temel tek ve çift bayt yazıtipi kodlama, JIS ve Shift-JIS (Japon
Uluslararası Standartları), Onaltılık kodlama ve özel karakter eşlemini (DAT tablo oluşturma, yazı
tipi bağlayıcı ve karakter tekrar eşleme) destekler.
ki programlar ve sistemler
• Mobil cihazlarda çalışan bir kurulum uygulaması ile yazıcı yapılandırması desteği.
• Yazıcının Bluetooth Düşük Enerji (BTLE) özelliğini yalnızca mobil cihazlarla kısa mesafeli iletişim
için kullanılan Zebra Link-OS Kurulum Uygulamaları için kullanın. Bluetooth LE, yazıcı kurulumu,
medya kalibrasyonu ve baskı kalitesini artırma konusunda yardımcı olmak için Zebra mobil
kurulum uygulamaları ile çalışır.
• Zebra’nın Print Touch (Yakın Saha İletişimi - NFC) dokunma özelliği ile cihazları eşleştirin, yazıcı
bilgilerine girin ve mobil uygulamalara erişin.
14
Giriş
• Zebra’nın Link-OS'u - akıllı Zebra cihazları ile işletim sistemlerini güçlü yazılım uygulamaları ile
bağlayan bir açık platformdur ve kullanıcının herhangi bir yerden entegre olmasını, yönetmesini ve
bakımını yapmasını sağlar.
• Yerleşik Gerçek Zamanlı Bir Saat (RTC).
• Yazıcı kafası bakım raporlaması kullanıcı tarafından etkinleştirilir ve özelleştirilir.
• Yazıcı kafası ve merdane silindirinin (sürücü) aletsiz kolay değişimi.
• Formların, yazı tiplerinin ve grafiklerin saklanması için asgari 64 MB dahili (E:\) kullanıcı erişimli
yazıcı belleği.
Link-OS 4 inç Masaüstü Yazıcı Seçenekleri
• Kolay kurulum, yazdırma yapılandırması, yazdırma ve bir dizi Link-OS özelliği için bir Renkli
Dokunmatik Kullanıcı Arayüzü.
• ZD621R termal aktarım yazıcılı Renkli Dokunmatik Ekran ile Fabrikada Takılabilen RFID desteği.
• Sağlık hizmetleri yazıcı modelleri:
• Temizlik ve dezenfeksiyon için sağlık hizmetlerine uygun plastikler.
• IEC 60601-1 onaylı güç kaynağı.
• Sahada Kurulan Kablolu ve Kablosuz seçenekler:
• Wi-Fi (802.11ac – a/b/g/n dahil) ve Bluetooth Classic 4.1 ve Bluetooth Düşük Enerji (LE) 5.0
kablosuz bağlantı.
• Dahili Ethernet Baskı Sunucusu (LAN, RJ-45 konektörü) — kablolu bağlantı için 10Base-T,
100Base-TX ve Ethernet 10/100 otomatik geçişli ağları destekler. Bu, Bluetooth Düşük Enerji
(LE) kablosuz bağlantısını içerir.
• ZD621 yazıcılar Dahili Ethernet Baskı Sunucusu (LAN, RJ-45 konektörü) içerir — 10Base-T,
100Base-TX ve Ethernet 10/100 otomatik geçişli ağları ve Seri (RS-232 DB-9) Bağlantı
Noktasını destekler.
• Termal Aktarımlı Yazdırma - termal aktarım şerit kartuşu veya çift kapasiteli şerit rulo (74 m ve
300 m şeritler) model seçenekleri.
• Yazıcıda fabrikada kurulmuş, yerleşik Gerçek Zamanlı Saat (RTC) vardır.
• ZD421 Sahada takılabilir bağlantı modülleri:
• Dahili Ethernet Yazıcı sunucusu (LAN, RJ-45 konnektör) — 10Base-T, 100Base-TX ve Ethernet
10/100 otm.-geçişli ağlar.
• Seri (RS-232 DB-9) Port
• Sahada takılabilen medya işleme seçenekleri:
• Etiket Dağıtıcı (Astarı sıyırın ve operatöre etiketi sunun).
• Genel amaçlı medya kesici.
15
Giriş
• Medya Göbek Adaptörü kiti, 127 mm’ye (5 inç) kadar Dış Çapları (D.Ç.) olan medya ruloları için
adaptörler içerir:
• 38,1 mm (1.5 inç) İ.Ç. medya göbekleri.
• 50,8 mm (2.0 inç) İ.Ç. medya göbekleri.
• 76,2 mm (3,0 inç) İ.Ç. medya göbekleri.
• Dahili güç kaynağına sahip Takılı Güç Kaynağı Tabanı.
• Çıkarılabilir pili olan Takılı Pil Tabanı.
• Takılı Pil Tabanı ve Pil ayrı olarak satılır.
• Pil, baskı kalitesini korumayarak yeniden şarj etmek için pil kapanana kadar düzenlenmiş 24
VDC sağlar. Pil kullanım işlemleri esnasında boşaldığı için bu baskının değişmesini engeller.
• Nakliye ve depolama işlemleri için bir Kapatma Modu içerir.
• Pile yerleştirilmiş pil şarjı ve durum göstergeleri içerir.
• Büyük Basitleştirilmiş ve Geleneksel Çince, Japonca ya da Korece karakter setleri için yazıcı
yapılandırma seçenekleri ile birlikte Asya Dil desteği.
• Çin'de satılan yazıcılarda Basitleştirilmiş Çince SimSun yazı tipi ön yüklüdür.
• Zebra® ZBI 2.0™ (Zebra BASIC Interpreter) programlama dili. ZBI sayesinde bir PC ya da ağa bağlı
olmadan süreçleri otomatikleştirebilen özelleştirilmiş yazıcı işlemleri oluşturabilir, diğer çevre
birimlerini (örn. tarayıcılar, ölçekler, klavyeler, Zebra® ZKDU ™ , vs.) kullanabilirsiniz.
• ZD621 Doğrudan Termal Sağlık hizmeti yazıcı modelleri için Kilitli Medya Kabini. Bu özel Sağlık
hizmeti modeli, ek güvenlik için yazıcıyı emniyet altına almak amacıyla Kensington kilitli aygıtlar için
Kensington ™ Yuvasını içerir.
16
Zebra Etiket Yazdırma Çözümü
Yazıcı, bir yazdırma çözümünün üç parçasından biridir. Baskı için; bir yazıcı (ZD621 veya ZD421), uyumlu
medya (termal aktarım şerit kartuşu ya da rulolar ve termal aktarım medya veya doğrudan termal medya)
ve yazıcıya ne yapacağını söyleyecek bir yazılım (sürücü, uygulamalar ya da programlar) gerekir. Yazıcı,
diğer aygıtlara veya sistemlere bağlı kalmadan yazdırabilir.
Medya, etiketler, biletler, fişler kağıt, yelpaze kıvrımlı kağıtlar, yazılamaz etiketler, vb.'den oluşabilir.
Zebra, ücretsiz etiket ve form tasarım yazılımı ile size etiket tasarımı ve baskısında yardımcı olur: Windows
PC işletim sistemleri için ZebraDesigner ™ .
Zebra, yazıcı ayarlarını yapılandırmak, etiket ve fatura yazdırmak, yazıcı durumunu görme, grafik ve yazı
tiplerini içeri aktarma, programlama komutları gönderme, ürün bilgisini güncelleme ve dosya indirme için
ücretsiz yazılım uygulamaları ve sürücülerini sunan eksiksiz bir pakete sahiptir.
Zebra web sitesi ya da bayiniz istediğiniz kullanım için medya seçmenizde yardımcı olacaktır.
Yazdırma Modları
Bu yazıcıyı birçok farklı modda ve medya yapılanışında çalıştırabilirsiniz:
• Doğrudan termal yazdırma (yazdırmak için ısıya duyarlı medya kullanır).
Giriş
• Termal aktarım baskı: ısı ve basıncın mürekkebi şeritten ortama aktardığı termal transfer şerit
kartuşu veya şerit ruloları kullanır.
• Standart Yırtma modu: her etiketi/fişi ya da bir etiket dizisinin deste baskısı yazdırıldıktan sonra
yırtmanıza imkan verir.
• Etiket Dağıtım Modu: Opsiyonel dağıtıcı takılıysa, etiket yazdırılırken arkasındaki malzeme
çıkarılabilir. Bu etiket çıkarıldıktan sonra bir sonraki yazdırılır.
• Medya Kesme: Yazıcı, isteğe bağlı bir medya kesici takılırsa etiketler, fiş kağıdı ya da etiket bloku
arasındaki etiket astarını kesebilir.
• Kolayca çekilen ve takılan etiket seçenekleriyle astarsız medya baskısı: etiket uygulamalarının
alınmasına ve yerleştirilmesine olanak tanır.
• Bağımsız: yazıcı, bir bilgisayara doğrudan bağlı olmadan yazdırabilir.
• Renkli dokunmatik ekran seçeneğine sahip bir yazıcı, bir etiket formatına/formuna erişmek ve
yazdırmak için menüleri kullanabilir.
• Bluetooth ile bağlanan bir Link-OS Uygulaması (Kablosuz seçeneği).
• Bir otomatik çalışan etiket formatı/formu (programlama tabanlı).
• Yazıcının USB Host portuna veya seri portuna bağlı bir veri giriş cihazı. Bu mod, tarayıcılar,
tartılar, Zebra Klavye Görüntü Birimi (ZKDU), vb. gibi veri giriş cihazlarını barındırır.
• Paylaşılan ağdan yazdırma: Bir Ethernet (LAN) ve Wi-Fi arayüz seçenekleri ile ayarlı yazıcılar dahili
bir yazdırma sunucusu içerirler.
17
Kutunun içinde neler var?
USB Kablosu
Yazıcı
Güç Kablosu (yerel veya bölgeye göre değişiklik gösterir)
Zebra olmayan 300 Metre Şerit Adaptörler
Yazıcı Belgeleri
Termal Aktarım Yazıcısı ile birlikte (şerit ruloları kullanır)
Boş Başlangıç Şerit Göbekleri
Güç Kaynağı
Paketi açtıktan sonra tüm parçaların bulunduğundan emin olun. Bu kitapçıktaki talimatları izleyebilmek için
yazıcı parçalarıyla aşina olmak üzere yazıcı parçalarını inceleme prosedürlerini uygulayın.
.
Giriş
Yazıcının Kutusunu Açma ve Kontrol Etme
Yazıcıyı teslim aldığınızda, hemen ambalajından çıkarın ve nakliye sırasında bir hasar olup olmadığını
kontrol edin.
• Tüm ambalaj malzemelerini saklayın.
• Tüm dış yüzeylerde hasar kontrolü yapın.
• Yazıcıyı açıp medya bölümündeki parçalarda hasar kontrolü yapın.
Kontrol sonucu nakliye hasarı tespit ederseniz:
• Hemen nakliye firmasına bildirip hasar raporu düzenleyin. Zebra Technologies Corporation nakliye
sırasında yazıcıda meydana gelen hasarlardan sorumlu değildir ve bu hasarların garanti dahilinde
onarılmasını karşılamaz.
• Nakliyeci firmanın kontrol etmesi için tüm ambalaj malzemelerini saklayın.
• Zebra
®
yetkili satıcınıza bildirin.
Zebra Web sitesinden yazıcınızı paketleme ve paketini açma konusundaki ‘Nasıl Yapılır’ videolarına
başvurun. Bu 5 temel Link-OS yazıcı türlerinden birine bağlantılar için Hakkında sayfa 11 bölümüne bakın.
18
Yazıcıyı açma
Medya bölmesine erişmek için serbest bırakma mandallarını kendinize doğru çekin ve kapağı kaldırın.
Medya bölmesini gevşek veya hasarlı parçalar için kontrol edin.
Giriş
DİKKAT-ESD: Devre kartları ve yazıcı kafaları gibi statiğe duyarlı bileşenleri kullanırken uygun
elektrostatik güvenlik önlemlerine uyun. İnsan vücudunun yüzeyinde veya diğer yüzeylerde biriken
elektrostatik enerjinin deşarjı, bu cihazda kullanılan baskı kafasına ve diğer elektronik bileşenlere zarar
verebilir veya tahrip edebilir. Yazıcı kafasıyla ya da üst kapak altındaki elektronik bileşenlerle çalışırken
statiğe karşı güvenli prosedürlere uymanız gerekir.
Yazıcıyı kapatma
Üst kapağı indirin. Kapatmak için yazıcının ön tarafına bastırın. Her iki yan mandal kilitlenene kadar
yazıcının merkezini veya her iki köşesini sıkıca bastırın.
19
Yazıcı Özellikleri
Bu bölüm, bu ZD621 ve ZD421 Zebra® Link-OS 4 inç masaüstü termal etiket yazıcılarının özelliklerini
tanımlamanıza yardımcı olacaktır. Zebra Web sitesindeki 'Nasıl Yapılır' videoları, bir Yazıcı Özellikleri
videosunun yanı sıra diğer yazıcı ayarları ve görevle ilgili videolar içerir. Bu beş (5) Link-OS 4 inç
masaüstü yazıcısına bağlantılar şunlardır:
• ZD621 Termal Aktarım Yazıcı — zebra.com/
• ZD621 Doğrudan Termal Yazıcı — zebra.com/
• ZD421 Termal Aktarım Şerit Kartuş Yazıcı — zebra.com/
• ZD421 Termal Aktarım Yazıcı — zebra.com/
• ZD421 Doğrudan Termal Yazıcı — zebra.com/
• ZD621R Doğrudan Termal Yazıcı — zebra.com/
ZD621t-info
ZD621d-info
ZD421t-info
ZD421d-info
ZD621r-info
ZD421c-info
20
Arayüz ve Bağlantı Modülü
Yuvası Erişimi
Kullanıcı Arayüzü
Bırakma Kolu
DC Güç
Prizi
Güç Düğmesi
Bırakma
Kolu
Yelpaze Kıvrımlı
Medya Giriş Yuvası
Yazıcı kontrolleri hakkında daha fazla bilgi için bkz. Kontroller ve Göstergeler, sayfa 37.
Yazıcı Özellikleri
21
Yazıcı Özellikleri
Hareketli Sensör
(Siyah İşaret ve Alt Web/Boşluk)
Medya
Kılavuzları
Ön Görüntü Sensörü
(iç)
Medya Kılavuzu
Durdurma
Merdane (Sürücü) Silindiri
Rulo
Tutucular
Üst Web (Boşluk)
Dize Sensörü
(diğer taraf)
Şerit
Taşıyıcı
Yazıcı Kafası
ZD421 Çift Kapasiteli Şerit Rulolu Yazıcının İçerisi
22
Yazıcı Özellikleri
Hareketli Sensör
(Siyah İşaret ve Alt Web/Boşluk)
Medya Kılavuzları
Ön Görüntü Sensörü
(iç)
Medya Kılavuzu
Durdurma Ayarı
Merdane (Sürücü) Silindiri
Rulo Tutucular
Üst Web (Boşluk)
Dize Sensörü
(diğer taraf)
Şerit Taşıyıcı
Yazıcı Kafası
ZD621 Çift Kapasiteli Şerit Rulolu Yazıcının İçerisi
23
Yazıcı Özellikleri
RFID Anten Kubbesi
ZD621R RFID Anten Konumunun Belirlenmesi
ZD621R yazıcı anteni, yazıcının ortasındaki merdane silindiri ile hareketli medya sensörü kanalı arasında
bulunmaktadır. Bu parça, açıkken Renkli Dokunmatik Ekran ve ürün markalama ve etiketleme dışında
görünen tek RFID parçasıdır.
24
Yazıcı Özellikleri
Alma Milleri
Besleme Milleri (dolu şerit rulolar)
Medya Rakkası
(Yalnızca ZD621)
Çift Kapasiteli Şerit Gövdesi - Şerit Rulosu Tutucuları
Medya Rakkası - Yalnızca ZD621 Yazıcı Modelleri
Medya Rakkasını (plaka) göstermek için yazıcının penceresi kaldırılır. Medya Rakkası yerinin daha kolay
tespit edilmesi için yeniden renklendirilir. Bitişik olan koyu gri kısımlarla aynı renktedir.
25
Yazıcı Özellikleri
Hareketli Sensör
(Siyah İşaret ve Alt Web/Boşluk)
Medya Kılavuzları
Ön Görüntü Sensörü
(iç)
Medya Kılavuzu
Durdurma
Merdane (Sürücü) Silindiri
Rulo Tutucular
Üst Web (Boşluk)
Dize Sensörü
Yazıcı Kafası
ZD421 Doğrudan Termal Yazıcıların İçi
26
Yazıcı Özellikleri
Hareketli Sensör
(Siyah İşaret ve Alt Web/Boşluk)
Medya
Kılavuzları
Ön Görüntü Sensörü
(iç)
Medya Kılavuzu
Durdurma
Ayarı
Merdane (Sürücü)
Silindiri
Rulo Tutucular
Üst Web (Boşluk)
Dize Sensörü
Yazıcı Kafası
ZD621 Doğrudan Termal Yazıcıların İçi
27
ZD421 Şerit Kartuş Yazıcının İçerisi
Hareketli Sensör
(Siyah İşaret ve Alt Web/Boşluk)
Medya Kılavuzları
Ön Görüntü Sensörü
(iç)
Medya Kılavuzu
Durdurma Ayarı
Merdane (Sürücü) Silindiri
Rulo Tutucular
Şerit Kartuşu
Kurulu olarak görülmektedir
(ayrı satılır)
Üst Web (Boşluk)
Dize Sensörü
Serbest Bırakma
Kolları (2)
Şerit Tahriki
Aktarma
Yazıcı Özellikleri
28
Yazıcı Özellikleri
Yazıcı Kafasının
Arka Tarafı
Yazıcı Kafası
Aktüatör Kol
Şerit
Aktarma
Serbest Bırakma
Kolları
Yazıcı Kafası
Şerit Kartuş Kimlik
Doğrulama ve Durum
Arayüzü
Şerit Sensörü
Şerit Sensörü
Reflektörü
Şerit Kartuş Yazıcının Yazıcı Kafasına Erişim
Yazıcı kafasına erişmek için:
1. Serbest bırakma kollarının her ikisini de dışarı çekin (açık gri kısımlar).
Şerit sürücü taşıyıcı aşağı düşer.
2. Yazıcı kafasına erişmek için yazıcı kafası aktüatörünü kaldırın.
29
Yazıcı Özellikleri
Kapı Mandalı
Etiket Alındı
Sensörü
Çıkarma Silindiri
Dağıtıcı Kapısı
Etiket Astarı
Çıkış Alanı
Etiket Çıkarma
Çubuğu
Medya Çıkış Yuvası
Kesici Modülü
Etiket Dağıtıcı Seçeneği (sahada takılabilir) - Tüm Modeller
Kesici Seçeneği (sahada takılabilir) - Tüm Modeller
30
