ZD120
Stampanti a trasferimento
termico diretto
Guida per l'utente
P1099714-052
ZEBRA e il logo stilizzato Zebra sono marchi di Zebra Technologies Corporation, registrati in molte
giurisdizioni in tutto il mondo. Tutti gli altri marchi sono proprietà dei rispettivi detentori. ©2019 Zebra
Technologies Corporation e/o sue consociate. Tutti i diritti riservati.
Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso. Il
software descritto nel presente documento viene fornito in base a un contratto di licenza o accordo di
non divulgazione. È possibile utilizzare o copiare il software solo rispettando i termini di tali contratti.
Per ulteriori informazioni legali e sulle dichiarazioni di proprietà, vedere:
COPYRIGHT: www.zebra.com/copyright
CONTRATTO DI LICENZA CON L'UTENTE FINALE:
GARANZIA:
Termini di utilizzo
Dichiarazione di proprietà
In questo manuale sono contenute informazioni di proprietà di Zebra Technologies Corporation e delle
sue controllate ("Zebra Technologies"). Il manuale ha il solo scopo di informare coloro che utilizzano le
apparecchiature descritte nel presente documento e che ne curano la manutenzione. Tali informazioni
proprietarie non possono essere utilizzate, riprodotte o fornite a terze parti per qualsiasi scopo senza il
consenso esplicito e in forma scritta di Zebra Technologies.
www.zebra.com/warranty
www.zebra.com/eula
Miglioramenti del prodotto
Zebra Technologies segue una politica di miglioramento continuo dei propri prodotti. Tutte le
specifiche e i disegni sono soggetti a modifiche senza alcun preavviso.
Esonero di responsabilità
Zebra Technologies intraprende tutte le azioni necessarie a garantire che le specifiche tecniche e i
manuali siano corretti, tuttavia è possibile che vi siano degli errori. Zebra Technologies si riserva il
diritto di correggere eventuali errori e non si assume alcuna responsabilità per quanto possa derivare
da essi.
Limitazione di responsabilità
In nessun caso Zebra Technologies o chiunque abbia partecipato allo sviluppo, alla produzione o alla
consegna del presente prodotto (incluso l'hardware e il software) sarà responsabile per qualsiasi
danno (inclusi, senza limitazione alcuna, i danni consequenziali comprendenti perdite derivanti da
mancato guadagno, interruzione dell'attività o perdita di informazioni aziendali) derivanti dall'uso,
come conseguenza dell'uso o dall'incapacità di utilizzare tale prodotto, anche se Zebra Technologies è
stata informata della possibilità di questi danni. Alcune legislazioni non ammettono l'esclusione o la
limitazione dei danni incidentali o consequenziali, pertanto la limitazione o l'esclusione esposte
precedentemente potrebbero non essere applicabili nel singolo paese d'acquisto.
Data di pubblicazione
ottobre 2019
2
Informazioni
Introduzione
La presente guida fornisce informazioni sull'utilizzo dei prodotti e accessori Zebra, se
applicabile. Usare questa guida per installare, utilizzare e supportare fisicamente le
stampanti.
Importante • Nel caso vi sia un problema con la stampante, contattare il supporto clienti
globale di Zebra per la propria regione. Le informazioni di contatto sono reperibili su:
zebra.com/support
Altre risorse online disponibili per il supporto di questa stampante includono:
• Video di istruzioni
• Collegamenti alla pagina di prodotto ZD120 con le specifiche della stampante
.
• Collegamenti per materiali di consumo, ricambi e software per la stampante
• Software per il disegno delle etichette
• Driver della stampante per Windows
• Firmware stampante
• Knowledge base e contatti per il supporto
• Collegamenti per la garanzia e le riparazioni della stampante
Utilizzare questi collegamenti per accedere alle risorse per il supporto della stampante
online:
• Stampante di etichette ZD120 — www.zebra.com/zd120-info
3
Servizio e supporto Zebra OneCare per le stampanti
Per garantire la massima produttività, possiamo aiutare le aziende ad assicurare che le stampanti
Zebra utilizzate siano online e pronte a operare. Vedere online le descrizioni del servizio Zebra
OneCare e le opzioni di supporto disponibili per le stampanti selezionando questo collegamento:
www.zebra.com/zebraonecare
Informazioni per l'assistenza
Nel caso vi sia un problema con la stampante, contattare il supporto clienti globale di Zebra per la
propria regione. Le informazioni di contatto sono reperibili su: zebra.com/support
Quando si contatta il supporto, è necessario disporre delle informazioni seguenti:
• Numero di serie dell'unità
• Numero del modello o nome del prodotto
• Tipo di software e numero della versione.
Zebra risponderà alle chiamate tramite e-mail, telefono o fax entro i limiti temporali previsti dai contratti
di supporto.
Se il supporto clienti di Zebra non è in grado di risolvere il problema, potrà essere necessario restituire
l'apparecchiatura per l'intervento di assistenza e verranno fornite le indicazioni specifiche. Zebra non
si assume alcuna responsabilità per eventuali danni occorsi durante la spedizione nel caso non venga
utilizzato il contenitore approvato per la spedizione. La spedizione delle unità in modo improprio può
eventualmente comportare l'annullamento della garanzia.
.
Se il prodotto è stato acquistato presso un business partner di Zebra, contattare quest'ultimo per
ricevere assistenza.
4
Convenzioni usate nel documento
Le icone grafiche seguenti sono utilizzate nella documentazione. Le icone e il relativo significato sono
descritti di seguito.
Attenzione • Se la precauzione viene disattesa, l'utente potrebbe subire lesioni di entità lieve o
moderata.
Attenzione agli occhi • Se la precauzione viene disattesa, l'utente potrebbe subire lesioni oculari.
ESEMPIO: Indossare occhiali protettivi durante l'installazione o la rimozione di anelli di arresto,
rondelle di bloccaggio, anelli elastici, molle e bottoni a pressione. Questi elementi sono in tensione e
potrebbero saltar via.
Attenzione alle scosse elettriche • Se la precauzione viene disattesa, l'utente potrebbe ricevere una
scossa elettrica. ESEMPIO: Prima di effettuare la procedura seguente, spegnere la stampante e
scollegarla dall'alimentazione.
Attenzione alla superficie calda • Se la precauzione viene disattesa, l'utente potrebbe ustionarsi.
ESEMPIO: La testina di stampa potrebbe essere calda e causare gravi ustioni. Attendere che la
testina di stampa si raffreddi.
Attenzione ai danni al prodotto • Se la precauzione viene disattesa, il prodotto potrebbe subire dei
danni. ESEMPIO: Scollegare il computer senza averlo arrestato correttamente potrebbe danneggiare i
dati sul disco rigido.
Attenzione alle scariche elettrostatiche • Se la precauzione viene disattesa, i componenti elettronici
del prodotto potrebbero subire dei danni. ESEMPIO: Osservare le opportune precauzioni di sicurezza
elettrostatica quando si maneggiano componenti statico-sensibili come circuiti e testine di stampa.
Importante • Il testo indica informazioni importanti che l'utente deve sapere. ESEMPIO: Eseguire il file
setup.exe per il prodotto PRIMA di collegare il prodotto alla stampante.
Nota • Il testo indica informazioni aggiuntive per l'utente che non sono necessarie per completare
un'attività. ESEMPIO: Fare riferimento a zebra.com per informazioni complete sulle garanzie dei
prodotti.
5
Sommario
Termini di utilizzo ...........................................................................................2
Dichiarazione di proprietà ............................................................................ 2
Miglioramenti del prodotto ...........................................................................2
Esonero di responsabilità ............................................................................2
Limitazione di responsabilità ........................................................................ 2
Informazioni ..........................................................................................................3
Introduzione ...................................................................................................3
Altre risorse online disponibili per il supporto di questa stampante
includono: ....................................................................................................3
Servizio e supporto Zebra OneCare per le stampanti .................................. 4
Informazioni per l'assistenza ........................................................................ 4
Convenzioni usate nel documento ................................................................. 5
Sommario .............................................................................................................6
Introduzione ..........................................................................................................8
Stampanti di etichette a trasferimento termico diretto ZD120 ........................ 8
Contenuto dell'imballaggio ............................................................................. 9
Disimballaggio e ispezione della stampante ................................................ 9
La stampante ..................................................
Apertura della stampante ........................................................................... 10
Caratteristiche della stampante .................................................................11
Controlli operatore ..................................................................................... 12
Chiusura della stampante .......................................................................... 13
Operazioni preliminari .........................................................................................14
Collegamento dell'alimentazione ................................................................. 15
Caricamento dei rotoli di supporto ............................................................... 16
Preparazione del supporto ......................................................................... 16
6
...........................................10
Stampa a trasferimento termico .................................................................16
Posizionamento del rotolo nel comparto supporti ...................................... 17
Stampa di un'etichetta di prova (configurazione stampante) ....................... 20
Collegamento della stampante al computer ................................................. 21
Requisiti del cavo di interfaccia .................................................................21
Installare il software per il disegno e la stampa di etichette
ZebraDesigner .............................................................................................22
Funzionamento della stampante ........................................................................23
Lungo periodo di inattività o immagazzinaggio della stampante ................ 23
Supporti di stampa supportati .................................................................... 23
Determinazione dei tipi di supporti termici ................................................. 24
Sostituzione dei materiali di consumo .......................................................24
Regolazione della qualità di stampa ............................................................ 24
Stampa su supporti a fogli ripiegati .............................................................. 25
Stampa con supporti in rotolo montati esternamente ..................................27
Manutenzione .....................................................................................................28
Pulizia ..........................................................................................................28
Pulizia della testina di stampa ...................................................................30
Considerazioni sulla pulizia del percorso dei supporti ............................... 31
Pulizia del sensore .....................................................................................32
Pulizia e sostituzione del rullo .................................................................... 33
Altre operazioni di manutenzione ..............................................................35
Risoluzione dei problemi ....................................................................................36
Descrizioni indicatore di stato ...................................................................... 37
Risoluzione degli errori segnalati dall'indicatore di stato ...........................37
Problemi di qualità di stampa ....................................................................... 39
Appendice: Interfaccia USB ................................................................................40
Interfaccia USB (Universal Serial Bus) ........................................................40
Appendice: Dimensioni .......................................................................................41
Dimensioni esterne della stampante ............................................................ 42
7
Introduzione
In questa sezione viene descritto il contenuto dell'imballaggio di spedizione e viene fornita
una panoramica delle funzionalità della stampante. Inoltre, vengono descritte le procedure
da seguire per aprire e chiudere la stampante e per segnalare eventuali problemi.
Stampanti di etichette a trasferimento termico diretto ZD120
Il modello Zebra® ZD120 è il modello di ingresso delle stampanti di etichette termiche
desktop da 102 mm (4"). Le stampanti sono progettate per stampare con i driver e il
software di disegno delle etichette ZebraDesigner per personal computer con sistemi
operativi Microsoft.
Funzionalità della stampante ZD120:
• Le stampanti supportano velocità di stampa* fino a 152,4 mm/s (millimetri al
secondo o 6 ips - pollici al secondo).
• Design OpenAccess™ per semplificare il caricamento dei supporti.
• Controlli operatore e guide supporti codificati a colori.
• Semplice azionamento della stampante con un unico pulsante e spia di stato.
• Software ZebraDesigner per il disegno di etichette e driver della stampante per
sistemi operativi Windows.
• Supporta etichette pretagliate larghe da 50,8 mm a 102 mm (2 - 4 pollici), vedere
Supporti di stampa supportati
• Risoluzione di stampa - 8 punti per millimetro (o 203 dpi - punti per pollice).
In questo manuale vengono fornite tutte le informazioni necessarie per l'utilizzo quotidiano
della stampante.
Una volta connessa a un computer host, la stampante opera come un sistema completo
per la stampa di etichette.
8
Contenuto dell'imballaggio
I cavi di alimentazione variano a seconda del
paese. Alcuni sono direttamente collegati
all'alimentatore.
Documentazione
Alimentatore
Cavo USB
Stampante
Conservare il cartone e tutti i materiali per l'imballaggio, nel caso che in seguito sia necessario spedire
o riporre la stampante. Dopo il disimballaggio, accertarsi che tutte le parti siano presenti. Seguire le
procedure di controllo della stampante, per imparare a conoscere le singole parti ed essere in grado di
seguire le istruzioni presenti in questo manuale.
Disimballaggio e ispezione della stampante
Alla ricezione della stampante, disimballarla subito per controllare se vi sono danni dovuti alla
spedizione.
• Conservare tutti i materiali di imballaggio.
• Controllare che le superfici esterne non siano danneggiate.
• Aprire la stampante e controllare che i componenti nel comparto supporti non abbiano subito
Se vengono rilevati danni dovuti alla spedizione:
• Comunicarlo immediatamente e presentare una certificazione dei danni alla società di
• Conservare tutti i materiali di imballaggio per la verifica che condurrà la società di spedizioni.
• Informare il rivenditore Zebra
danni.
spedizioni. Zebra Technologies Corporation non si assume alcuna responsabilità per eventuali
danni occorsi alla stampante durante la spedizione e non coprirà il rimborso di tali danni con la
propria garanzia.
®
autorizzato.
9
La stampante
Dispositivi
di apertura
Dispositivi
di apertura
Presa
alimentatore CC
Int
erruttore
di alimentazione
Ingresso per supporti in fogli
ripiegati
Indicatore
di stato
Pulsante
di avanzamen
to
Cavo di interfaccia
USB e fermacavo
Apertura della stampante
Per accedere al comparto supporti, è necessario aprire la stampante. Tirare i dispositivi di apertura
verso di sé e sollevare il coperchio. Controllare che nel comparto supporti non vi siano componenti
allentati o danneggiati.
Attenzione alle scariche elettrostatiche • La scarica dell'energia elettrostatica che si accumula sulla
superficie del corpo umano o su altre superfici può danneggiare o distruggere la testina di stampa o i
componenti elettronici utilizzati nel dispositivo. È necessario osservare le procedure di sicurezza
elettrostatica quando si lavora sulla testina di stampa o su altri componenti elettronici, situati al di sotto
del coperchio superiore.
10
Caratteristiche della stampante
Rullo
Sensore gap
inferiore
Sensore gap
superiore
Supporti rotolo
Sensore testina alzata
(interno)
Testina di stampa
Guide
supporti
Regolazione
delle guide supporti
11
Controlli operatore
Spenta Accesa
Interruttore di
alimentazione
Interruttore di alimentazione
Pulsante
di avanzamento
Indicatore di
stato (anello)
Interruttore di alimentazione
• Premere in alto per ACCENDERE o in basso per SPEGNERE la stampante.
Attenzione ai danni al prodotto • Spegnere la stampante prima di collegare o scollegare i cavi di
alimentazione e di comunicazione.
Pulsante di avanzamento
• Premere una volta il pulsante di avanzamento per forzare l'alimentazione di un'etichetta vuota.
• Premere il pulsante di avanzamento per fare uscire la stampante dalla condizione di "pausa". La
stampante entra in "pausa" in seguito a un comando di programmazione o a una condizione di
errore.
• Premere e tenere premuto il pulsante di avanzamento fino a che l'anello LED non lampeggia
una volta, quindi rilasciarlo per stampare la configurazione della stampante.
Indicatore di stato
• Situato nella parte superiore della stampante, accanto al pulsante di avanzamento, l'indicatore
mostra lo stato operativo della stampante (vedere Descrizioni indicatore di stato).
12
Chiusura della stampante
1. Abbassare il coperchio superiore.
2. Premere fino a quando il coperchio emette lo scatto di chiusura.
13
Operazioni preliminari
In questa sezione viene descritto come configurare la stampante per la prima volta e
come utilizzare le procedure operative più comuni per caricare i supporti.
14
Collegamento dell'alimentazione
Connettore
alimentatore
Interruttore di
alimentazione
Spina (varia a
seconda del
paese)
Spia
di alimentazione
Presa
alimentatore
Cavo di
alimentazione CA
Stampante
Alimentatore
Attenzione • Non utilizzare mai la stampante e l'alimentatore in un'area in cui possano bagnarsi. Potrebbero
risultarne gravi lesioni personali.
Nota • Collocare la stampante in modo che sia possibile accedere facilmente al cavo di alimentazione in caso
di necessità. Alcune procedure di installazione o di risoluzione di problemi potrebbero richiedere la rimozione
del cavo di alimentazione. Staccare il cavo di alimentazione dalla presa dell'alimentatore o dalla presa CA per
essere certi che la stampante non sia alimentata.
1. Collegare l'alimentatore nella presa CC della stampante.
2. Inserire nell'alimentatore il cavo di alimentazione CA. Per alcuni paesi il cavo di alimentazione è
pre-collegato
serire l'altra estremità del cavo di alimentazione CA in una presa elettrica CA adeguata. Notare che il tipo
3. In
di spina all'estremità del cavo CA può variare a seconda dell'area geogra
.
fica.
4. Se la pr
esa CA è alimentata, l'indicatore sull'alimentatore si accenderà in verde
IEC 60320-C13
.
Im
portante •
connettore IEC 60320-C13 . Sui cavi di alimentazione deve essere riportato il marchio di certificazione
Assicurarsi di usare sempre un cavo di alimentazione con spina tripolare e un
del paese in cui viene utilizzato il prodotto.
15
Caricamento dei rotoli di supporto
Quando si caricano i supporti, è necessario posizionare il rotolo sulle staffe dei supporti.
È necessario utilizzare il tipo di supporto adeguato al tipo di stampa desiderato.
Preparazione del supporto
Indipendentemente dal fatto che il rotolo di supporto sia avvolto all'interno o all'esterno, la procedura di
caricamento nella stampante è la medesima.
• Rimuovere la parte esterna del supporto. È possibile che il rotolo si sia sporcato o impolverato
durante la spedizione, in magazzino o mentre viene maneggiato. La rimozione della parte esterna
del supporto permette di evitare di introdurre supporti adesivi o sporchi tra la testina di stampa e il
rullo.
Stampa a trasferimento termico
Attenzione • Durante la stampa la testina si surriscalda. Per evitare danni alla testina e rischi di lesioni
personali, non toccare la testina. Per la manutenzione della testina di stampa utilizzare unicamente la
penna per pulizia.
Attenzione alle scariche elettrostatiche • La scarica dell'energia elettrostatica che si accumula sulla
superficie del corpo umano o su altre superfici può danneggiare o distruggere la testina di stampa o i
componenti elettronici utilizzati nel dispositivo. È necessario osservare le procedure di sicurezza
elettrostatica quando si lavora sulla testina di stampa o su altri componenti elettronici, situati al di sotto
del coperchio superiore.
16
Posizionamento del rotolo nel comparto supporti
1. Aprire la stampante. Ricordare che è necessario tirare le leve di apertura verso il lato anteriore
della stampante.
2. Aprire le guide dei supporti, ruotando la manopola di regolazione della guida verso il retro della
stampante.
17
3. Estrarre i supporti rotolo con la mano libera, inserire il rotolo sui supporti e rilasciare. Orientare il
rotolo di supporti in modo che la superficie stampabile sia rivolta verso l'alto al passaggio sopra il
rullo.
18
4. Tirare i supporti in modo che escano dalla parte anteriore della stampante. Far passare il supporto
sotto le guide supporti. Verificare che il rotolo ruoti liberamente. Il rotolo non deve poggiare sul
fondo del comparto supporti. Verificare che la superficie stampabile sia rivolta verso l'alto.
5. Chiudere le guide dei supporti ruotando in avanti la manopola di regolazione delle guide. Le guide
devono toccare leggermente i margini del supporto, senza stringerli.
6. Chiudere la stampante. Premere fino a quando il coperchio emette lo scatto di chiusura.
19
Stampa di un'etichetta di prova (configurazione stampante)
Prima di collegare la stampante al computer, accertarsi che la stampante sia in buone condizioni
operative.
È possibile eseguire questo controllo mediante la stampa di un'etichetta di stato della configurazione.
1. Accertarsi che il supporto sia caricato correttamente e che il coperchio superiore della stampante
sia chiuso. Quindi, se non è ancora stato fatto, accendere la stampante. Se la stampante si
inizializza con l'indicatore di stato lampeggiante in verde (modalità pausa), premere una volta il
pulsante di avanzamento per portare la stampante in modalità di stampa. Se l'indicatore di stato
non diventa verde fisso, vedere Risoluzione dei problemi.
2. Premere due o tre volte il pulsante di avanzamento per calibrare la stampante in base al supporto
installato. Nel corso di questa procedura potrebbero essere alimentate numerose etichette.
3. Quando l'indicatore di stato emette una luce verde fissa, tenere premuto il pulsante di
avanzamento finché l'indicatore di stato non lampeggia una volta.
4. Rilasciare il pulsante di avanzamento. Verrà stampata un'etichetta di configurazione.
Se non si riesce a stampare questa etichetta, consultare Risoluzione dei problemi.
.
20
Collegamento della stampante al computer
La stampante supporta l'interfaccia USB (Universal Serial Bus). Quando si utilizza un'interfaccia USB,
la stampante funziona come dispositivo terminale (non come host o hub). Per ulteriori informazioni su
questa interfaccia, consultare le USB Specification (Specifiche USB).
Attenzione ai danni al prodotto • Spegnere la stampante prima di collegare o scollegare i cavi di
alimentazione e di comunicazione.
Requisiti del cavo di interfaccia
I cavi per dati devono essere completamente schermati e dotati di connettori rivestiti da un involucro di
metallo o metallizzato. Connettori e cavi schermati sono necessari per prevenire l'emissione e la
ricezione di disturbi elettrici.
Per ridurre al minimo i disturbi elettrici nel cavo:
• Mantenere la lunghezza dei cavi la più ridotta possibile (1,83 m [6 ft] consigliati).
• Non avvolgere troppo strettamente i cavi dati con i cavi di alimentazione.
• Non collegare i cavi dati ai condotti per i cavi di alimentazione.
Importante • Questa stampante è conforme alle norme FCC, parte 15, per apparecchiatura di classe
B, e utilizza cavi dati completamente schermati. L'utilizzo di cavi non schermati può aumentare le
emissioni irradiate oltre i limiti della Classe B.
Attenzione • Non utilizzare mai la stampante e l'alimentatore in un'area in cui possano bagnarsi.
Potrebbero risultarne gravi lesioni personali.
Nota • Collocare la stampante in modo che sia possibile accedere facilmente al cavo di alimentazione
in caso di necessità. Alcune procedure di installazione o di risoluzione di problemi potrebbero
richiedere la rimozione del cavo di alimentazione. Staccare il cavo di alimentazione dalla presa
dell'alimentatore o dalla presa CA per essere certi che la stampante non sia alimentata.
21
Connessione all'interfaccia USB
Cavo USB
Lo Universal Serial Bus (versione 2.0) fornisce un'interfaccia a elevata velocità compatibile con
l'hardware già presente nel PC. Il design "plug & play" dell'USB semplifica l'installazione. Una singola
porta/hub USB può essere condivisa da più stampanti. Quando si utilizza un cavo USB (non in
dotazione), verificare che il cavo o la sua confezione riportino il marchio "Certified USB™" (vedere di
seguito) per garantire la conformità con USB 2.0.
.
Installare il software per il disegno e la stampa di etichette ZebraDesigner
Per stampare etichette con codici a barre sviluppate per la stampa in formato etichetta, la stampante
richiede il software ZebraDesigner per Windows e il relativo driver.
Scaricare e installare il driver Windows e successivamente il software ZebraDesigner per il modello di
stampante in uso dalla pagina Web del supporto alla stampante:
http://www.zebra.com/zd120-info
Dopo che è stata avviata l'installazione del driver Windows
1. Accendere la stampante per attivare l'interfaccia USB quando il programma di installazione del
driver lo richiede. Il PC inizia l'installazione del driver Windows e lo collega alla porta USB della
stampante.
Al termine dell'installazione di ZebraDesigner
2. ZebraDesigner verificherà la nuova stampante ZD120 e il driver installati prima che il software
venga caricato sul PC Windows.
3. Aprire la versione di ZebraDesigner per il modello di stampante in uso.
22
Funzionamento della stampante
In questa sezione vengono fornite informazioni sulla gestione dei supporti e della stampa,
sui font e sul supporto dei linguaggi, oltre che sulle configurazioni meno comuni della
stampante.
Lungo periodo di inattività o immagazzinaggio della stampante
Nel corso del tempo è possibile che la testina di stampa si incolli al rullo. Per evitare
questa situazione, immagazzinare sempre la stampante con un'etichetta o un pezzo di
carta fra la testina di stampa e il rullo. Non spedire la stampante con un rotolo di supporto
installato poiché il supporto o la stampante potrebbero risultare danneggiati.
Supporti di stampa supportati
La stampante è progettata per stampare su rotoli di etichette o supporti a fogli ripiegati
larghi da 50,8 mm a 102 mm (2 - 4 pollici). Per un funzionamento ottimale, le etichette
devono essere su una pellicola di supporto e avere un gap di almeno 3 mm tra l'una e
l'altra. Per impostazione predefinita, il gap tra le etichette è leggermente maggiore di 3
mm e si adatta a qualsiasi differenza di gap da rotolo a rotolo e da etichetta a etichetta.
• La larghezza dei supporti, inclusa la pellicola di supporto è 86 mm - 107 mm
(2,0" - 4,21") inclusi il nucleo del rotolo e la pellicola di supporto.
• Solo supporti per stampa termica diretta
• Lunghezza massima dei supporti: 228,6 mm (9")
• Lunghezza minima dei supporti: 25,4 mm (1")
• Diametro interno del nucleo variabile tra 25,4 mm (1") e 40 mm (1,57")
• Diametro esterno massimo del rotolo: 127 mm (5,00")
• Spessore dei supporti tra 0,014 mm (0,0055") e 0,018 mm (0,007")
• Rilevamento dei supporti: Gap, rilevamento di segno nero o riga nera non supportato
• Tipi di supporti: Rotolo o fogli ripiegati, etichette per stampa termica diretta
pretagliate. Cartellini, supporti continui (ricevute) o etichette senza gap tra le
etichette non sono supportati.
• Solitamente vengono utilizzati supporti in rotolo, ma è possibile utilizzare anche
supporti a fogli ripiegati.
Importante • Zebra consiglia l'utilizzo di prodotti originali Zebra per una stampa continua di
alta qualità. Per migliorare le capacità della stampante ed evitare l'usura prematura della
testina di stampa sono stati espressamente realizzati diversi tipi di materiali per le etichette.
Per acquistare i materiali di consumo, visitare il sito http://www.zebra.com/supplies
23
Determinazione dei tipi di supporti termici
La stampante supporta solo la stampa termica diretta. Alcune stampanti termiche richiedono l'utilizzo
di un nastro di trasferimento (inchiostro) per stampare, che invece non è necessario per la stampa
termica diretta. Per determinare se un particolare supporto è per la stampa termica diretta, eseguire il
test di graffiatura dei supporti.
Per effettuare un test di graffiatura del supporto, procedere come segue:
1. Graffiare la superficie di stampa del supporto con un'unghia o con una penna. Premere con forza
e rapidamente attraversando la superficie del supporto. I supporti per stampa termica diretta sono
trattati chimicamente in modo da stampare (esporre) quando viene applicato del calore. In questo
test, il calore dell'attrito viene utilizzato per esporre il supporto.
2. Sul supporto appare un segno nero?
Se un segno nero... Il supporto è di tipo...
Non appare sul supporto A trasferimento termico. È necessario utilizzare
un nastro. La stampante non supporta questo tipo
di supporto.
Appare sul supporto A stampa termica diretta. Non è necessario
utilizzare un nastro.
Sostituzione dei materiali di consumo
Se le etichette si esauriscono mentre la stampa è in corso, lasciare la stampante accesa durante
l'operazione di ricarica (lo spegnimento della stampante determina la perdita dei dati). Dopo aver
caricato un nuovo rotolo di nastro, premere il pulsante FEED (AVANZAMENTO) per il riavvio.
Utilizzare sempre etichette approvate e di alta qualità. Se si utilizzano etichette adesive non disposte
in piano sulla pellicola di supporto, i margini esposti potrebbero aderire alle guide delle etichette e ai
rulli interni della stampante, provocando il distacco dell'etichetta dalla pellicola di supporto e
l'inceppamento della stampante.
Regolazione della qualità di stampa
La qualità di stampa è influenzata dal calore o dalla densità della testina di stampa, dalla velocità di
stampa e dal supporto utilizzato. La soluzione ottimale per l'applicazione desiderata può essere
trovata solo con la pratica.
Nota • È possibile che i produttori dei supporti forniscano le specifiche per impostare la velocità per la
stampante e il supporto. Alcuni tipi di supporti potrebbero richiedere una velocità massima inferiore
alla velocità massima della stampante.
Se è necessario regolare la velocità o l'intensità di stampa, utilizzare:
• Il driver Windows della stampante o un software applicativo quale ZebraDesigner™.
• La stampante non salva le impostazioni.
24
Stampa su supporti a fogli ripiegati
La stampa su supporti a fogli ripiegati richiede di regolare la posizione di arresto dei supporti rotolo.
1. Aprire il coperchio superiore.
Con un campione del supporto, adattare i supporti rotolo alla larghezza del supporto. Le staffe
devono toccare leggermente i margini del supporto, senza stringerli. Serrare la vite utilizzando un
cacciavite Phillips N. 1.
25
2. Con un campione del supporto, adattare le guide alla larghezza del supporto. Le guide devono
toccare leggermente i margini del supporto, senza stringerli.
3. Estrarre il supporto tra la guida dei supporti e i supporti del rotolo fino a superare la parte anteriore
della stampante.
4. Chiudere il coperchio superiore.
5. Dopo avere stampato o inserito nell'alimentatore alcune etichette: se il supporto non si
allinea al centro (si sposta da una parte all'altra) o i lati del supporto (pellicola, cartellino, carta e
così via) sono consumati o danneggiati all'uscita dalla stampante, è necessario regolare
ulteriormente le guide dei supporti o i supporti rotolo.
26
Stampa con supporti in rotolo montati esternamente
La stampante gestisce i supporti in rotolo montati esternamente in modo analogo ai supporti a fogli
ripiegati. È necessario che la combinazione rotolo di supporti e relativo sostegno abbia una bassa
inerzia iniziale per poter estrarre i supporti dal rotolo.
Al momento non è disponibile un'opzione per supporti esterni per la stampante.
Considerazioni sui supporti in rotolo montati esternamente:
• I supporti dovrebbero entrare nella stampante direttamente attraverso la fessura per i supporti a
fogli ripiegati nella parte posteriore della stampante. Per il caricamento dei supporti, vedere
Stampa su supporti a fogli ripiegati.
• Ridurre la velocità di stampa per diminuire il rischio di stallo del motore. In genere il rotolo ha
un'inerzia maggiore quando si inizia il movimento del rotolo stesso. I rotoli di diametro maggiore
richiedono alla stampante una coppia maggiore per il movimento iniziale.
• I supporti devono muoversi liberamente. Quando sono montati sul sostegno, i supporti non
devono scivolare, slittare, muoversi a scatti e così via.
• La stampante non deve toccare il rotolo dei supporti.
• La stampante non deve scivolare o sollevarsi sulla superficie di appoggio.
27
Manutenzione
In questa sezione vengono illustrate le procedure ordinarie di pulizia e manutenzione.
Pulizia
Quando si esegue la pulizia della stampante, utilizzare i materiali di consumo più adeguati
alle proprie necessità tra quelli indicati di seguito:
Materiali di consumo per la pulizia Quantità Impiego previsto
Penne per pulizia (105950-035) Set da 12 pz. Pulizia della testina
Bastoncini per pulizia (105909-057) Set da 25 pz. Pulizia di percorso dei
supporti, guide e sensori
È possibile richiedere i materiali di consumo per la pulizia su: www.zebra.com/parts
Seguendo la procedura indicata di seguito, la pulizia richiederà solo pochi minuti.
Area Metodo Intervallo
Testina di
stampa
Rullo di
stampa
Percorso
supporti
Esterno Panno inumidito con acqua.
Interno Pulire la stampante con un pennello.
Lasciar raffreddare la testina di stampa per un minuto,
quindi utilizzare una penna per pulizia nuova per
strofinare la linea scura sulla testina. Vedere Pulizia
della testina di stampa
Rimuovere il rullo per pulirlo. Pulire il rullo con alcol per
uso medico al 99% e un bastoncino per pulizia oppure
un panno che non lasci residui. Vedere Pulizia e
sostituzione del rullo
Pulire con alcol per uso medico al 99% e un bastoncino
per pulizia che non lasci residui. Vedere Considerazioni
sulla pulizia del percorso dei supporti
Dopo ogni
rotolo di
supporti.
Quando
necessario.
28
Importante • Con il tempo, gli adesivi e il materiale dei supporti si depositano sui componenti della
stampante situati lungo il percorso dei supporti, inclusi il rullo e la testina di stampa. Questo accumulo
può attrarre polvere e detriti. La mancata pulizia della testina di stampa, del percorso dei supporti e del
rullo può provocare la perdita accidentale di etichette e l'inceppamento e causare danni alla
stampante.
Importante • L'utilizzo di una quantità eccessiva di alcol può provocare la contaminazione dei
componenti elettronici e richiedere un tempo di asciugatura molto più lungo prima che la stampante
possa funzionare correttamente.
29
Pulizia della testina di stampa
Utilizzare sempre una penna nuova per la testina di stampa (una penna usata può portare dagli utilizzi
precedenti elementi contaminanti che potrebbero danneggiare la testina di stampa).
Attenzione • Durante la stampa la testina si surriscalda. Per evitare danni alla testina e rischi di lesioni
personali, non toccare la testina. Per la manutenzione della testina di stampa utilizzare unicamente la
penna per pulizia.
Quando si carica un nuovo supporto, è possibile eseguire anche la pulizia della testina di stampa.
1. Passare la penna per pulizia sull'area scura della testina di stampa. Pulire dal centro verso
l'esterno. Questo consente di rimuovere l'adesivo trasferito dai bordi dei supporti sulla testina di
stampa al di fuori del percorso dei supporti.
2. Attendere un minuto prima di chiudere la stampante.
30
Considerazioni sulla pulizia del percorso dei supporti
Guide
supporti
Rullo
Spigoli
Utilizzare un bastoncino per pulizia per rimuovere detriti, polvere o depositi accumulatisi sulle superfici
di sostegni, guide e percorso dei supporti.
1. Utilizzare l'alcol su un bastoncino per pulizia per bagnare i detriti e staccare l'adesivo.
2. Strofinare gli spigoli per rimuovere i detriti accumulatisi.
3. Strofinare i margini interni di entrambe le guide per rimuovere eventuali residui accumulatisi.
4. Attendere un minuto prima di chiudere la stampante.
5. Gettare il bastoncino per pulizia dopo l'uso.
31
Pulizia del sensore
Sensore gap
inferiore
Sensore gap
superiore
Riflettore del sensore
testina alzata (bianco)
Sensore testina alzata
(in fondo al foro)
Sensori dei supporti (Gap) - È possibile che sui sensori si accumuli della polvere.
1. Spazzolare delicatamente la polvere o utilizzare una bomboletta di aria compressa; se necessario,
utilizzare un bastoncino asciutto per rimuovere la polvere. Se rimangono dell'adesivo o altri
materiali contaminanti, utilizzare un bastoncino imbevuto d'alcol per eliminarli.
2. Utilizzare un bastoncino asciutto per rimuovere ogni residuo che possa essere rimasto dopo la
prima pulizia.
3. Ripetere i passi 1 e 2 finché tutti i residui non sono stati rimossi dai sensori.
.
Sensore testina alzata - È possibile che sull'ottica e sul riflettore del sensore si accumulino polvere e
contaminazioni.
1. Rimuovere polvere e detriti dall'ottica del sensore (nel foro). Utilizzare una bomboletta di aria
2. Pulire il riflettore del sensore testina alzata (quadrato bianco) all'interno del coperchio superiore.
compressa per rimuovere polvere e detriti.
Utilizzare un bastoncino imbevuto di alcol per rimuovere delicatamente sporcizia e lanugine dalla
stampante.
32
Pulizia e sostituzione del rullo
Il rullo standard (rullo di avanzamento) solitamente non richiede pulizia. La polvere della carta e della
pellicola possono accumularvisi senza influenzare le operazioni di stampa. Gli elementi contaminanti
sul rullo possono danneggiare la testina di stampa o provocare lo slittamento dei supporti durante la
stampa. Sostanze adesive, sporco, polvere, oli e altri elementi contaminanti devono essere
immediatamente eliminati dal rullo.
Pulire il rullo e il percorso dei supporti quando le prestazioni della stampante, la qualità di stampa o la
gestione dei supporti peggiorano sensibilmente. Il rullo costituisce la superficie di stampa e il rullo di
avanzamento dei supporti. Se anche dopo la pulizia il rullo continua a provocare aderenze e
inceppamenti, è necessario sostituirlo.
È possibile pulire il rullo con un bastoncino non fibroso (come i bastoncini Texpad) o con un panno
pulito che non rilasci residui, inumidito e leggermente imbevuto di alcol per uso medico (90% o
superiore).
1. Aprire il coperchio e lo sportello del distributore. Rimuovere i supporti dall'area del rullo.
2. Utilizzando uno strumento appuntito (come una pinzetta, un piccolo cacciavite a testa piatta o un
taglierino), sganciare le linguette poste sul lato destro e sinistro. Quindi ruotarle in avanti.
3. Sollevare il rullo dal telaio inferiore della stampante.
33
4. Pulire il rullo con un bastoncino imbevuto d'alcol. Pulire dal centro verso l'esterno fino a quando la
superficie del rullo non è pulita. Se vi è stato un notevole accumulo di adesivo o se vi sono state
etichette bloccate nella stampante, ripetere la pulizia con un nuovo bastoncino per rimuovere gli
elementi contaminanti residui. Ad esempio, con la prima pulizia è possibile che sia stata ridotta la
presenza di adesivo e grassi, ma che questi non siano stati rimossi completamente.
5. Installare il rullo nella stampante. Gettare il bastoncino per pulizia dopo l'uso, non riutilizzarlo.
6. Assicurarsi che i cuscinetti e l'ingranaggio siano montati sull'albero del rullo come illustrato.
7. Allineare il rullo all'ingranaggio sulla sinistra e inserirlo nel telaio inferiore della stampante.
8. Ruotare le linguette all'indietro e farle scattare in posizione.
34
9. Lasciar asciugare la stampante per un minuto prima di chiudere lo sportello del distributore, il
coperchio dei supporti o caricare le etichette.
Altre operazioni di manutenzione
Non vi sono altre procedure di manutenzione eseguibili dall'utente al di fuori di quelle descritte in
questa sezione. Per ulteriori informazioni sulla diagnosi dei problemi della stampante e di stampa,
vedere Risoluzione dei problemi.
35
Risoluzione dei problemi
In questa sezione vengono fornite informazioni sulla segnalazione degli errori della
stampante, necessarie per la risoluzione dei problemi e sono riportati vari test di
diagnostica.
36
Descrizioni indicatore di stato
Interpretazione dell'indicatore di stato
Stato e colore del LED Stato della stampante Numero risoluzione
Off Off 1
Verde fisso On 2
Verde lampeggiante Normale funzionamento 3
Rosso lampeggiante Arresto 4
Doppio verde lampeggiante In pausa 5
Ambra lampeggiante In pausa 6
Verde e rosso lampeggianti
alternativamente
Rosso lampeggiante velocemente Supporti non rilevati in modo
Risoluzione degli errori segnalati dall'indicatore di stato
I seguenti numeri di risoluzione degli errori segnalati dall'indicatore di stato corrispondono alla tabella
di descrizione dell'indicatore di stato nella tabella precedente.
È necessaria assistenza 7
8
corretto
1. La stampante non riceve tensione.
• Controllare di aver acceso la stampante. Controllare i collegamenti elettrici dalla presa di
corrente a muro all'alimentatore e dall'alimentatore alla stampante. Vedere Caricamento dei
rotoli di supporto.
• Scollegare la stampante dalla presa di corrente a muro per 30 secondi, quindi ricollegarla.
2. La stampante è accesa e inattiva.
• Nessuna azione richiesta.
3. La stampante sta ricevendo i dati.
• Quando il trasferimento dei dati termina, il LED di stato passa alla luce verde e la stampante
riprende il funzionamento.
4. Avviso percorso supporti.
• Supporti esauriti - Aprire il coperchio e verificare che i supporti siano esauriti. Rimuovere il
rotolo di etichette vuoto se si utilizzano supporti in rotolo. Sostituire i supporti. Seguire le
istruzioni per Caricamento dei rotoli di supporto, quindi premere il pulsante di avanzamento per
riprendere la stampa.
• Coperchio non bloccato - Il coperchio (e la testina di stampa) è aperto. Aprire e chiudere il
coperchio superiore, quindi premere il pulsante di avanzamento per riprendere la stampa.
• Il sensore testina aperta deve essere pulito - Il sensore ottico e il riflettore sono sporchi e
devono essere puliti, vedere Pulizia del sensore.
• Supporti non rilevati - I sensori dei supporti sono bloccati o sporchi e devono essere puliti,
vedere Pulizia del sensore.
37
5. La stampante è in pausa.
• Premere il pulsante di avanzamento per riprendere la stampa.
6. La temperatura della testina di stampa è troppo elevata.
• La stampa si arresterà finché la testina di stampa non si raffredda e raggiunge una temperatura
di stampa accettabile. Quando la temperatura viene raggiunta, la stampante riprenderà a
funzionare automaticamente.
7. La memoria FLASH non è stata programmata.
• Restituire la stampante a un rivenditore autorizzato.
8 L'etichetta non è stata rilevata come previsto.
• Il gap tra etichette previsto non è stato rilevato nell'area corretta per le dimensioni dell'etichetta
impostate dal driver della stampante. Verificare se la lunghezza dei supporti utilizzati
corrisponde alla lunghezza dell'etichetta impostata nel driver della stampante o al formato delle
etichette di ZebraDesigner.
• La stampante ha spostato più della lunghezza massima delle etichette consentita dalla
stampante di 216 mm (8,5") senza rilevare un gap tra le etichette. È possibile che i sensori del
gap debbano essere puliti. Se dopo la pulizia l'errore non viene risolto, contattare l'assistenza.
38
Problemi di qualità di stampa
Nessuna stampa sull'etichetta.
• Nuovi supporti: È possibile che il supporto non sia adatto per la stampa termica diretta. Vedere
la procedura di test Determinazione dei tipi di supporti termici.
• Controllare che il supporto sia stato caricato correttamente. Seguire le istruzioni in Caricamento
dei rotoli di supporto nella sezione Operazioni preliminari. Per verificare se le etichette sono
state caricate correttamente e sono pronte per la stampa, vedere Stampa di un'etichetta di
prova (configurazione stampante). Se vi sono ancora problemi di stampa, contattare il proprio
rivenditore autorizzato Zebra o il provider di servizi.
L'immagine non è stata stampata correttamente.
• La testina di stampa è sporca. Pulire la testina di stampa.
• La temperatura della testina di stampa è troppo bassa.
• Regolare l'intensità e/o la velocità di stampa.
• Il driver Windows della stampante può cambiare queste impostazioni per ottimizzare la
qualità di stampa.
• Il supporto utilizzato non è compatibile con la stampante. Utilizzare i supporti consigliati per la
propria applicazione e utilizzare sempre etichette approvate da Zebra.
• La testina di stampa è usurata. La testina di stampa è un elemento soggetto a consumo e si
usurerà a causa dell'attrito con i supporti. L'utilizzo di supporti non approvati potrebbe
danneggiare la testina di stampa o ridurne la durata. Contattare il proprio rivenditore autorizzato
Zebra o il provider di servizi.
• Potrebbe essere necessario pulire o sostituire il rullo. È possibile che il rullo di avanzamento
abbia perso la capacità di trazione a causa di:
• Oggetti estranei attaccati alla superficie.
• La superficie liscia in gomma è diventata lucida e scivolosa.
• Si sono verificati dei danni, quali dei tagli, sulla superficie di stampa liscia e piatta.
Su diverse etichette sono presenti lunghe strisce non stampate (linee vuote verticali).
• La testina di stampa è sporca. Pulire la testina di stampa.
• Gli elementi della testina di stampa sono danneggiati. Contattare il proprio rivenditore
autorizzato Zebra o il provider di servizi.
La stampa non viene eseguita all'inizio dell'etichetta o stampa errata di un numero di etichette
da 1 a 3.
• È possibile che il supporto non sia alimentato correttamente. Seguire le istruzioni in
Caricamento dei rotoli di supporto nella sezione Operazioni preliminari.
• Pulire il sensore gap, vedere Pulizia del sensore.
39
Appendice:
Interfaccia USB

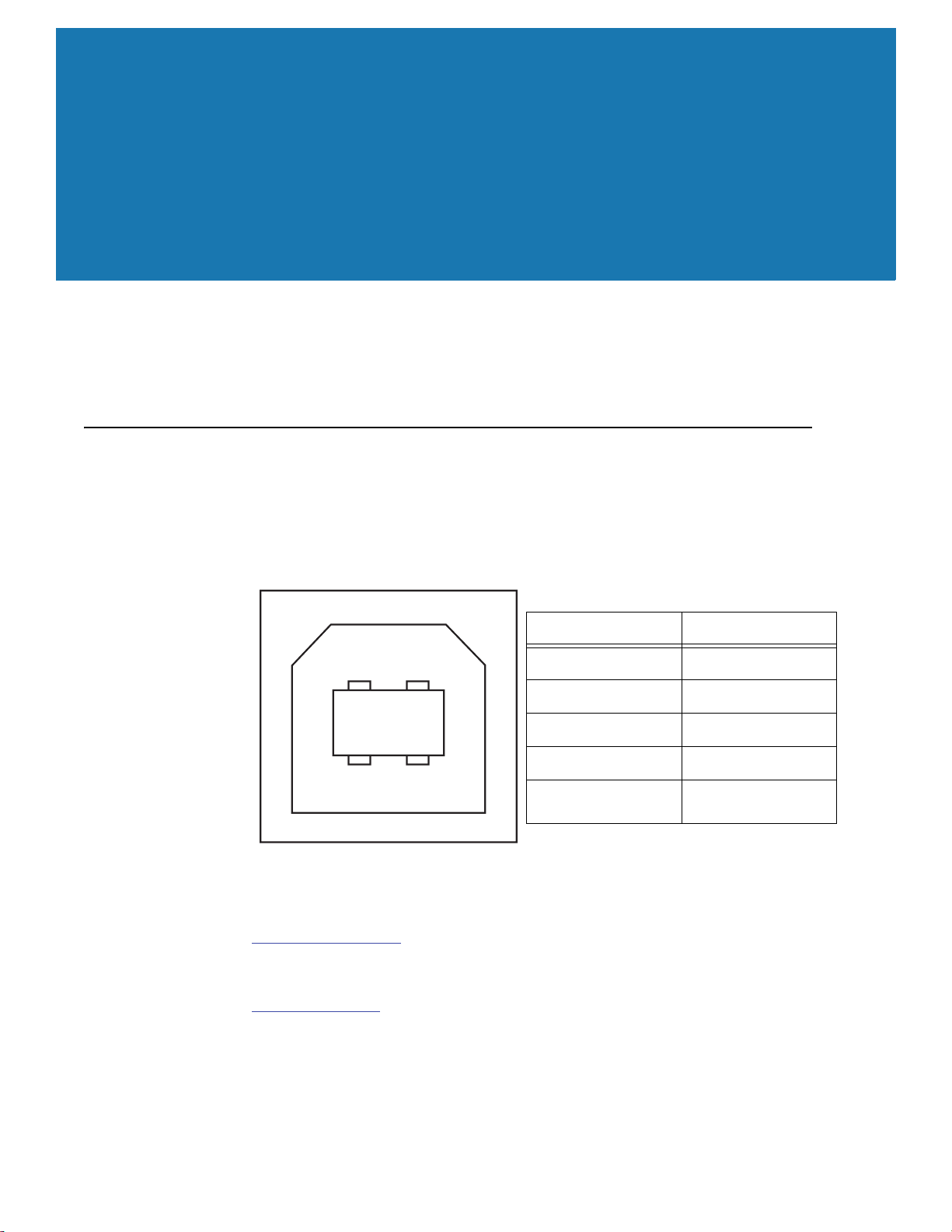

In questa sezione vengono fornite informazioni sul collegamento di interfaccia della
stampante.
Interfaccia USB (Universal Serial Bus)
Nella figura seguente viene illustrato il cablaggio necessario per l'utilizzo dell'interfaccia
USB della stampante.
Il cavo o la sua confezione devono riportare il marchio "Certified USB™" per garantire la
conformità con USB 2.0.
Pin Segnale
1 Vbus - N/C
2D-
3D+
4Terra
Involucro Schermo/Filo di
drenaggio
Per informazioni sui sistemi operativi e sui driver supportati dalla stampante, visitare il sito
Web Zebra all'indirizzo:
http://www.zebra.com
Per informazioni relative all'interfaccia USB, visitare il sito Web all'indirizzo:
http://www.usb.org
40
Appendice: Dimensioni
In questa sezione vengono fornite le dimensioni esterne della stampante.
41
Dimensioni esterne della stampante
Tutte le dimensioni sono
espresse in pollici
42
Loading...
