XSLATE R12- Series Work Anywhere Kit
XSLATE R12- Kit Work Anywhere
XSLATE R12 Work Anywhere- Transportfutteral
Kit Work Anywhere de la Serie XSLATE R12
Kit Work Anywhere Série XSLATE R12
In this package
Contenu du paquet
In diesem Packet enthalten
En este paquete
Nessa embalagem
Installation • Installation • Anbringen • Montaje • Instalação
1
2
Place tablet into case as shown.
Insert two corners.
Placez la tablette dans l’étui tel
qu’illustré. Insérez deux coins.
Tablet PC wie dargestellt in die
Hülle einlegen. An zwei Ecken
einführen.
Coloque el tablet en el estuche
como se indica. Inserte dos
esquinas.
Coloque o tablet na caixa, como
mostra a imagem. Insira dois
cantos.
Fit remaining two corners. Case
will be tight.
Puis les deux coins restants. L’étui
sera bien serré.
Die beiden verbleibenden Ecken
einsetzen. Die Hülle sitzt fest.
Ajuste las dos esquinas que
quedan. El estuche quedará
apretado.
Encaixe os dois cantos restantes. A
caixa estará apertada.
3
2 www.zebra.com
Adjust corners as shown.
Ajustez les coins tel qu’illustré.
Ecken wie dargestellt einpassen.
Ajuste las esquinas como se
indica.
Ajuste os cantos como mostra a
gura.
Choose either tablet (4) or case (5) attach points.
Choisissez les points de xation de la tablette (4) ou de l’étui (5).
Entweder Befestigungspunkte am Tablet PC (4) oder an der Hülle auswählen (5).
Elija los puntos de jación del tablet (4) o del estuche (5).
Escolha os pontos de conexão do tablet (4) ou da caixa (5).
4A
Tablet attach points.
Points de xation de la tablette.
Befestigungspunkte am Tablet PC.
Puntos de jación del tablet.
Pontos de conexão do tablet.
4B
Loop the strap tethers.
Formez une boucle avec la
dragonne.
Schlaufe der
Riemenbefestigung einfädeln.
Anude los cordones pasando
el extremo largo por el bucle
superior.
Prenda os os.
www.zebra.com 3
5A
5B
Case attach points. Use case D-rings
with optional XSLATE R12 SlateMate ®.
Points de xation de l’étui. Utilisez les
anneaux en forme de D avec le module
XSLATE R12-SlateMate ® en option.
Befestigungspunkte an der Hülle. Bei
optionalem XSLATE R12 SlateMate®
die D-förmigen Ringe an der Hülle
verwenden.
Puntos de jación del estuche. Use las
anillas del estuche con el XSLATE R12
SlateMate® opcional.
Pontos de conexão da caixa. Use
anéis D da caixa com o XSLATE R12
SlateMate ® opcional.
Loop the strap tethers.
Formez une boucle avec la
dragonne.
Schlaufe der Riemenbefestigung
einfädeln.
Anude los cordones pasando el
extremo largo por el bucle superior.
Prenda os os.
Important: Insert loop as shown for use with optional XSLATE R12- Series Secure
Mobile Dock.
Important: Insérez la boucle tel qu’illustré pour une utilisation avec le XSLATE R12Station d’Accueil Mobile Sécurisée en option.
Wichtig: Bei Verwendung des optionalen Secure Mobile Dock der XSLATE R12-Serie
die schlaufe wie dargestellt einfädeln.
Importante: Realice un nudo como se muestra para usarlo con la Base Móvil Segura
de la Serie XSLATE R12 opcional.
Importante : Insira o laço como mostra a imagem para uso com o Dock Móvel
Seguro Série XSLATE R12.
4 www.zebra.com
6
7
Pull clip through loop.
Passez la boucle à clips à travers la
boucle.
Clip durch die Schlaufe ziehen.
Pase el clip por el bucle.
Passe o grampo pelo laço.
Tighten tether.
Serrez l’attache.
Riemenbefestigung anziehen.
Ajuste el cordón.
Aperte o cordão.
Strap tether curves toward the
tablet display.
La dragonne se courbe vers l’écran
de la tablette.
Riemenbefestigung ist zur
Anzeigeseite des Tablet PC hin
gebogen.
El cordón debe curvarse hacia la
pantalla del tablet.
Prenda as curvas do cordão na
direção da tela do tablet.
www.zebra.com 5
8
Repeat for second strap tether.
Répétez l’opération pour la seconde dragonne.
Für zweite Riemenbefestigung wiederholen.
Vuelva a repetirlo con el segundo cordón.
Repita um segundo tirante.
9
Connect strap ends.
Reliez les extrémités de la boucle
à clips.
Riemenenden befestigen.
Acople los extremos de los
cordones.
Conecte as pontas das tas.
For easy removal, reverse installation order.
Pour faciliter le retrait, suivez les instructions d’installation dans l’ordre
inverse.
Zum einfachen Entfernen werden die Schritte in umgekehrter Reihenfolge
ausgeführt.
Para quitarlos fácilmente, realice el montaje en orden inverso.
Para uma fácil remoção, inverta a ordem de instalação.
6
www.zebra.com
Features • Spécicités • Hauptmerkmale
Características Principales • Características Principais
Two pen tether attach points.
Deux points de xation du lien du
stylet.
Zwei Befestigungspunkte für Stift-
Haltevorrichtung.
Dos puntos de unión del cordón
del lápiz.
Dois pontos do cordão amarram
as pontas.
Two outer loops for XSLATE R12Series Digitizer Pen only.
Deux boucles externes pour le
Stylet numériseur série XSLATE
R12 uniquement.
Zwei Außenschlaufen nur für
Digitizer-Stift der XSLATE R12Serie.
Hay dos tiras exteriores para el
lápiz digitalizador de la Serie
XSLATE R12.
Dois cordões externos para Caneta
Digitalizadora Série R12 apenas.
Two inner loop clipping points
for optional Rugged Digitizer Pen
only.
Deux points d’attaches pour
le Stylet numériseur robuste
uniquement.
Zwei Clipbefestigungsschlaufen
innen nur für optionalen robusten
Digitizer-Stift.
Hay dos puntos de ajuste de bucle
interiores especiales para el lápiz
digitalizador reforzado.
Dois pontos de amarração para
Caneta Digitalizadora Resistente
apenas.
www.zebra.com 7

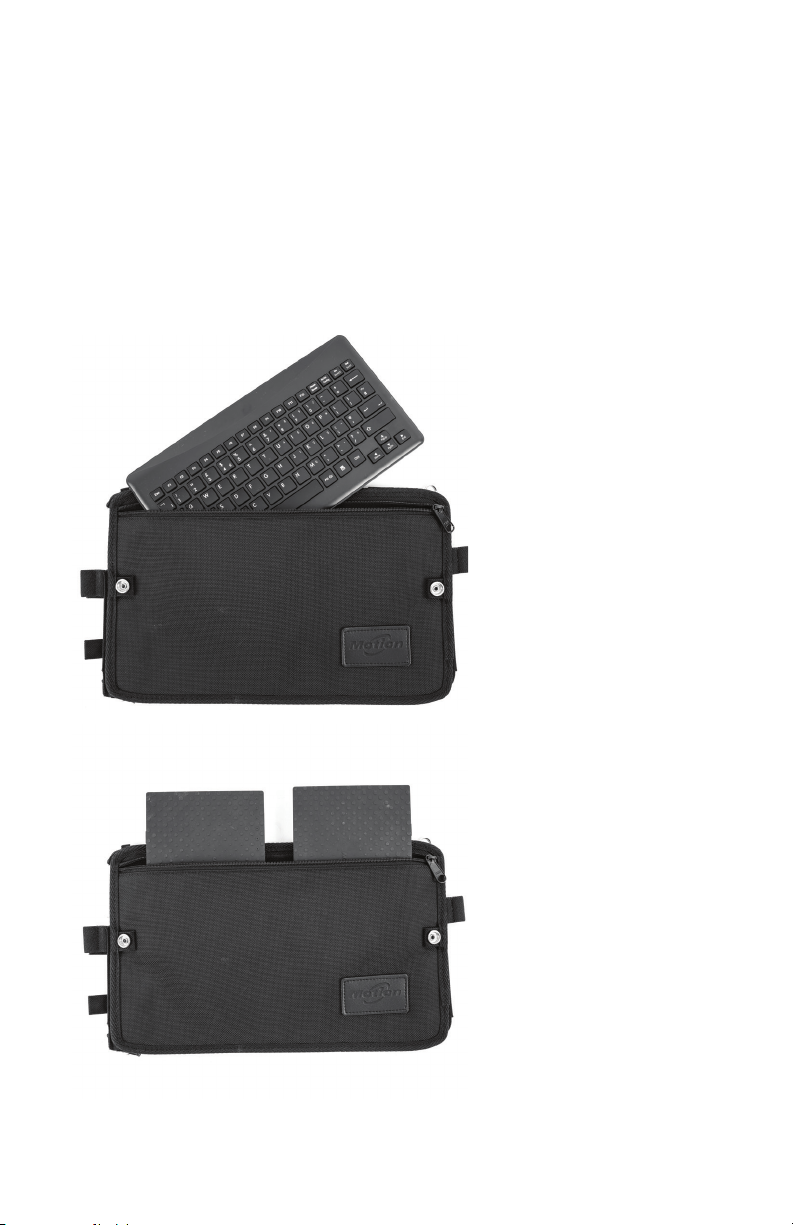

Storage for either XSLATE R12-Series Companion Keyboard OR batteries.
Stockage pour batteries OU Clavier de Voyage pour Série XSLATE R12.
Stauraum entweder für Companion-Tastatur der XSLATE R12-Serie ODER Akkus.
Almacenamiento para el Teclado Compañero de la Serie XSLATE R12 O pilas.
Armazenamento para Companion Keyboard Série XSLATE R12 OU baterias.
8 www.zebra.com
Use lower snaps for rear camera.
Utilisez les fermoirs inférieurs pour
la caméra arrière.
Untere Druckköpfe für hintere
Kamera verwenden.
Use los enganches inferiores para
la cámara trasera.
Use as presilhas inferiores para a
câmera traseira.
Use upper snaps with SlateMate.
Utilisez les fermoirs supérieurs
avec SlateMate.
Obere Druckköpfe für SlateMate
verwenden.
Use los enganches superiores con
el XSLATE R12 Serie SlateMate.
Use as presilhas superiores com
SlateMate.
www.zebra.com 9
Optional Compatible Zebra Products • Produits Zebra
Compatibles en Option • Optionale Kompatible Zebra-
Produkte • Productos de Zebra Compatibles Opcionales
•Produtos Zebra Compatíveis Opcionais

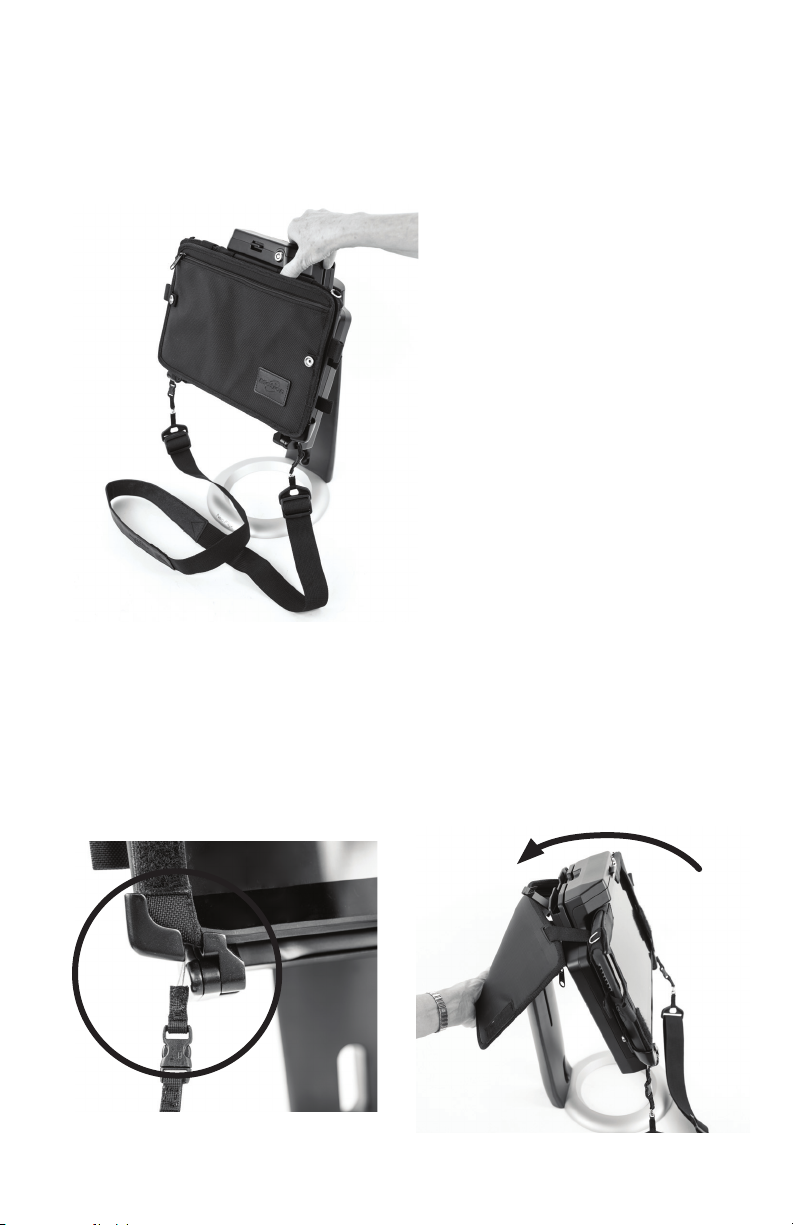

XSLATE R12- Series Secure Mobile
Dock
XSLATE R12- Station d’Accueil Mobile
Sécurisée
Secure Mobile Dock der XSLATE R12Serie
Base Móvil Segura de la Serie XSLATE
R12
Dock Móvel Seguro Série XSLATE R12
Allow straps to hang in cutout areas.
Permet aux sangles d’être accrochées aux niveaux des encoches.
Riemen durch ausgeschnittene Bereiche hängen lassen.
Deje colgar los enganches en las zonas de corte.
Deixe as tas suspensas nas áreas de corte.
10 www.zebra.com
XSLATE R12- Series Docking Station
XSLATE R12 - Station d’accueil
XSLATE R12 Docking-Station
Base de Acoplamiento de la Serie
XSLATE R12
Estação de Acoplamento Série
XSLATE R12
XSLATE R12 with SlateMate
XSLATE R12- SlateMate
XSLATE R12 Series SlateMate
XSLATE R12 Serie SlateMate
SlateMate Série XSLATE R12
www.zebra.com 11
For the most up- to ‐date instructions see:
Pour connaitre les instructions les plus récentes,
rendez-vous sur:
Neueste Anweisungen nden Sie unter:
Consulte las instrucciones más actualizadas en:
Para ver as instruções mais atuais, consulte:
www.zebra.com/xr12-info
