Connecting to the XSLATE R12-Series Docking Station
• Connexion à la station d’accueil XSLATE R12-Series
• Anschließen an die Dockingstation der XSLATE R12-Serie
• Conexión de la estación base de la serie XSLATE R12
• Conectando à estação de ancoragem da série R12
• 连接至 XSLATE R12 - 系列扩展坞
Installing the tablet and setting the viewing angle
• Installation de la tablette et reglage de l’angle de vision
• Installieren des tablet und Einstellen des Sichtwinkels
• Instalación del tablet y ajuste del ángulo de visualización
• Instalando o tablet e denindo o ângulo de visão
• 安装平板电脑，并设置视角
XSLATE R12-Series
Oce Dock
Model R12-OD1
1
Remove back cover
• Retirer le capot arrière
• Hintere Abdeckung abnehmen
• Retire la cubierta trasera
• Remova a tampa de trás
• 取下后盖
2
1
3
Removing the tablet
• Retrait de la tablette
• Entnehmen des Tablet PC
• Retirada del tablet
• Removendo o tablet
• 取下平板电脑
2
Quick Start Guide
RJ-45 Ethernet
Power
Alimentation
Netzanschluss
Alimentación
Alimentação
电源
HDMI VGA Serial Port
Port série
Serieller
Anschluss
Puerto serie
Porta serial
串行端口
Audio in
Entrée audio
Audioeingang
Entrada de audio
Entrada de áudio
音频输入
USB 3.0 USB 2.0
USB
Audioausgang
Salida de audio
Saída de áudio
Audio out
Sortie audio
音频输出
1
Pull forward
• Tirer vers l’avant
• Nach vorne ziehen
• Tire hacia delante
• Incline para frente
• 向前拉动
2
Pull up
• Tirer vers le haut
• Nach oben ziehen
• Tire hacia arriba
• Puxe para cima
• 向上拉起
Zebra and Xplore are registered trademarks of Zebra Technologies,
Inc. in the United States and other countries. All other trademarks and
registered trademarks are the property of their respective owners.
NOTICE: The information in this publication is subject to change without
notice. Zebra Technologies, Inc. is not liable for errors or omissions in
this document.
For general safety information, see the Safety and Regulatory
Guide packaged with your Tablet PC. For service, support, and
documentation, go to www.zebra.com/xr12-info
Zebra et Xplore sont des marques déposées de Zebra Technologies,
Inc aux États-Unis et dans d’autres pays. Toutes les autres marques
commerciales et marques déposées appartiennent à leurs propriétaires
respectifs.
REMARQUE : les informations de cette publication peuvent être mod-
iées sans préavis. Zebra Technologies, Inc n’est pas responsable en
cas d’erreurs ou omissions dans ce document.
Pour obtenir des informations générales en matière de sécurité,
reportez-vous au Guide des conseils de sécurité et réglementations
fourni avec le Tablet PC. Pour des informations sur l’entretien, et
obtenir de l’aide et de la documentation, rendez-vous а l’adresse
www.zebra.com/xr12-info
Zebra und Xplore sind eingetragene Marken von Zebra Technologies,
Inc. in den USA und anderen Ländern. Alle anderen Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Inhaber.
HINWEIS: Die Informationen in dieser Veröentlichung können ohne
Ankündigung geändert werden. Zebra Technologies, Inc. haftet nicht für
Fehler oder Auslassungen in diesem Dokument.
Allgemeine Sicherheitsinformationen nden Sie im Sicherheits- und
Vorschriftshandbuch zu Ihrem Tablet PC. Service, Support und Produkt-
dokumentation nden Sie unter www.zebra.com/xr12-info
Zebra y Xplore son marcas comerciales registradas de Zebra Technologies, Inc. en Estados Unidos y otros países. Todas las demás marcas
comerciales o marcas registradas son propiedad de sus respectivos
propietarios.
AVISO: La información de esta publicación está sujeta a cambios sin
previo aviso. Zebra Technologies, Inc. no es responsable de los errores
u omisiones de este documento.
Para obtener información general de seguridad, consulte la guía de seguridad y normativa incluida con su tablet PC. Para obtener información
de servicio, asistencia y documentación, visite www.zebra.com/xr12-info
Zebra e Xplore são marcas registradas da Zebra Technologies, Inc. nos
Estados Unidos e em outros países. Todas as outras marcas comerciais e marcas registradas pertencem aos seus respectivos proprietários.
AVISO: As informações nesta publicação estão sujeitas a alteração
sem aviso prévio. A Zebra Technologies, Inc. não se responsabiliza por
erros ou omissões neste documento.
Para obter informações gerais de segurança, consulte o Guia de Normas e Segurança que foi enviado junto com o seu PC Tablet. Para obter serviços, suporte e documentação, acesse www.zebra.com/xr12-info
Zebra 和 Xplore 是 Zebra Technologies, Inc. 在美国和其他国家/地区的
注册商标。所有其他商标和注册商标是其各自所有人的财产。
注意：本出版物中的信息如有更改，恕不另行通知。Zebra Technologies,
Inc. 对本文档中的错误或疏漏概不负责。
有关一般性安全信息，请参阅平板电脑随附的“安全与监管指南”。如需获
得服务、支持和文档，请访问 www.zebra.com/xr12-info

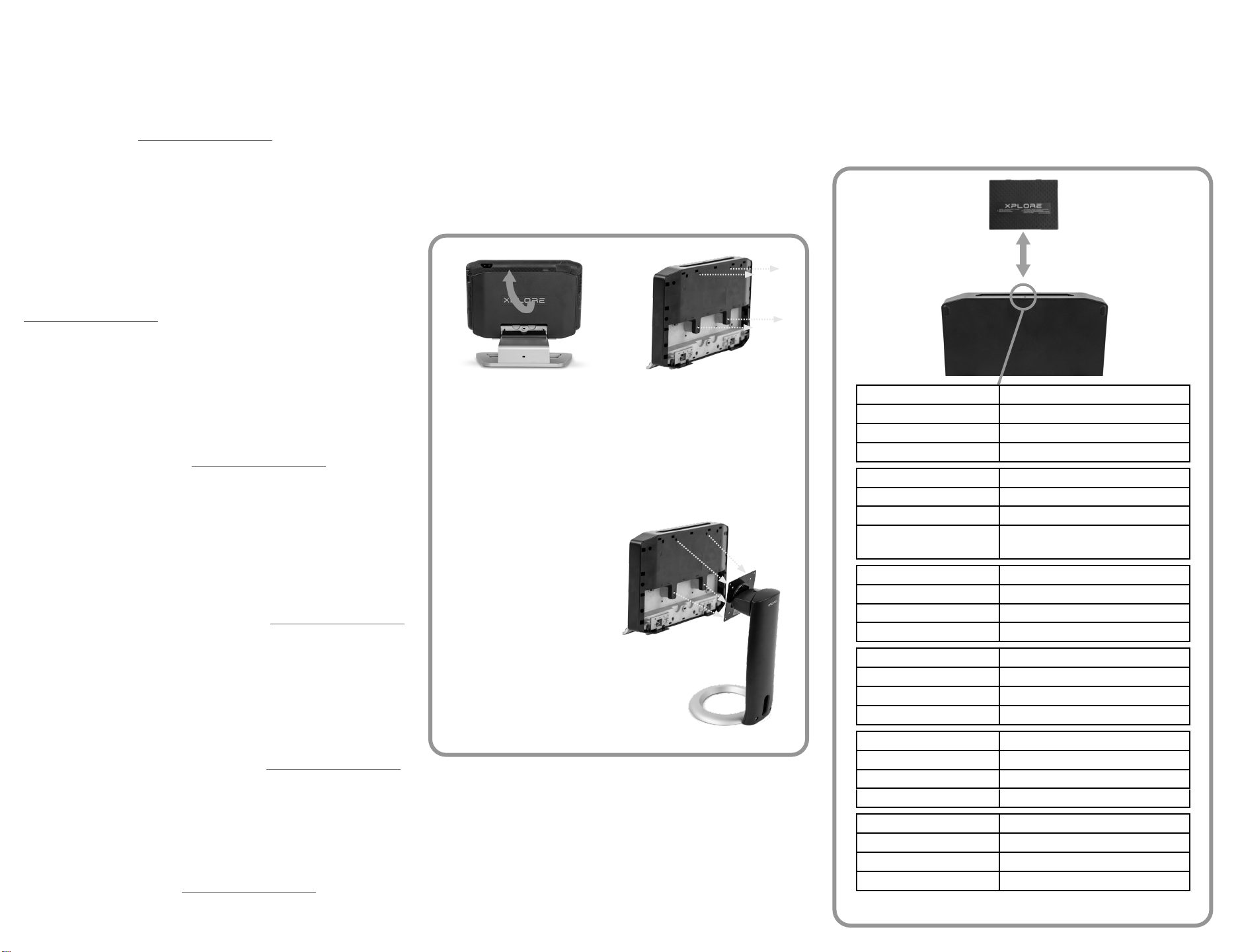

Replacing the Docking Station with a VESA mount
(optional)
• Remplacement du Docking Station par un support VESA (non fourni)
• Ersetzen des Docking Station durch eine VESA Wandhal-terung
(nicht im Lieferumfang enthalten)
• Sustitución de la base Docking Station por un montaje VESA (no
suministrado)
• Substituindo a montagem Docking Station VESA (não fornecida)
• 用 VESA 底座替换扩展坞（可选）
Remove back cover
• Retirer le capot arrière
• Hintere Abdeckung abnehmen
• Retire la cubierta trasera
• Remova a tampa de trás
• 取下后盖
Remove four screws
• Retirer les quatre vis
• Vier Schrauben lösen
• Retirar cuatro tornillos
• Remova quatro parafusos
• 取下四个螺钉
Attach to mount
• Attacher au support
• Halterung befestigen
• Colocar para el montaje
• Conecte à montagem
• 连接到底座
Using the integrated battery charger
• Utilisation du chargeur de batterie intégré
• Verwenden des integrierten Akkuladegeräts
• Uso del cargador de la bahía integrado
• Usando o carregador de bateria integrado
• 使用内置电池充电器
Color Battery Status
Green Battery charged
Amber Charging
Flashing Red Fault or bad battery
Couleur État de la batterie
Vert Batterie chargée
Jaune En charge
Rouge clignotant Anomalie de la batterie ou
batterie défectueuse
Farbe Akkustatus
Grün Akku ist aufgeladen
Gelb Ladevorgang läuft
Rot blinkend Fehler oder falscher Akku
Color Estado de la batería
Verde Batería cargada
Ámbar Cargando
Rojo parpadeando Anomalía o batería en mal estado
Cor Status da bateria
Verde Bateria carregada
Âmbar Carregando
Piscando vermelho Falha ou bateria com defeito
颜色 电池状态
绿色 电池已充电
琥珀色 正在充电
红色闪烁 电池故障或损坏
MN-003748-02MUL
