Zebra XiIII User guide

47619L-076

ZebraNet®

10/100 プリント・サーバ

ユーザー・ガイド

作権は、 ZIH Corp. が所有しています。このマニュアルまたはラベルプリンタ内のソフトウェアおよび

ファームウェアを不正に複製すると、1 年以内の禁固刑または 10,000 ドル以下の罰金が課せられることが

あります (17 U.S.C.506)。著作権に違反した場合、民事責任に問われる場合があります。

この製品には、ZPL

®

、ZPL II®、および ZebraLink™ の各プログラム、Element Energy Equalizer® 回路、E3®、

ZebraLink およびすべての製品名と製品番号は商標であり、 Zebra、 Zebra のロゴ、 ZPL、 ZPL II、 Element Energy Equalizer 回路、および E

その他すべてのブランド名、製品名、または商標は、それぞれの所有者に属します。詳細については、製品 CD に記録されている「Trademarks ( 商標 )」情報を参照してください。

3

所有権の宣言このマニュアルには、Zebra Technologies Corporation およびその子会社 (Zebra Technologies)

が専有する情報が含まれています。このマニュアルの目的は、記載されている機器について、使用するユーザーに操作および保守情報を提供することにあります。このような専有情報を、 Zebra Technologies Corporation の書面による許可なしに、その他の目的のために使用したり、複製を行ったり、または他者に開示することは禁じられています。

製品の改善製品の継続的な改善は、 Zebra Technologies Corporation のポリシーです。すべての仕様や設計

は、通知なしに変更される場合があります。

責任の放棄 Zebra Technologies Corporation では、公開されているエンジニアリング仕様およびマニュアル

に誤りが含まれないよう、万全の対策を講じていますが、まれに誤りが発生することがあります。 Zebra Technologies Corporation は、誤りが発見された場合にそれを補正し、その誤りによって生じる責任を放棄する権利を有しています。

責任の制限いかなる場合においても、 Zebra Technologies Corporation、または付属の製品 ( ハードウェア

およびソフトウェアを含む ) の作成、製造、または配布にかかわるその他の関係者は、本製品の使用、使用した結果、または使用できなかった結果により生じるすべての損害 ( 業務利益の損失、業務の中断、または業務情報の損失を含む派生的損害を含むがそれに限定されない ) に対し、 Zebra Technologies Corporation がそのような損害の発生する可能性を通告されていた場合でも、一切責任を負いません。管轄区域によっては、付随的または派生的損害の除外または制限を認めていない場合があります。そのため、上記の制限または除外がお客様に適用されないことがあります。

パーツ番号： 47619L-076 改訂 A

本書について . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

対象読者. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

本書の構成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

連絡先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

文書の表記規則 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

1 • はじめに . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

概要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

要件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

ブラウザ・サポート. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

サポート対象サービス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

ハードウェア . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

ファームウェア . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

互換性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

取り付けタイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

外部 10/100 PS 仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

2 • 取り付け . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

外部 10/100 PS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

始める前に . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

取り付け手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

内蔵 10/100 PS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

3 • プリンタを使用する前に . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

始める前に . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

デフォルトのユーザー ID とパスワード . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

設定ラベルの印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

目次4

IP アドレスの割り当て. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

動的ホスト構成プロトコル (DHCP) 使用 . . . . . . . . . . . . . . . . . . . . . . . . .30

DHCP なし. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

DHCP による IP アドレスの割り当て . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

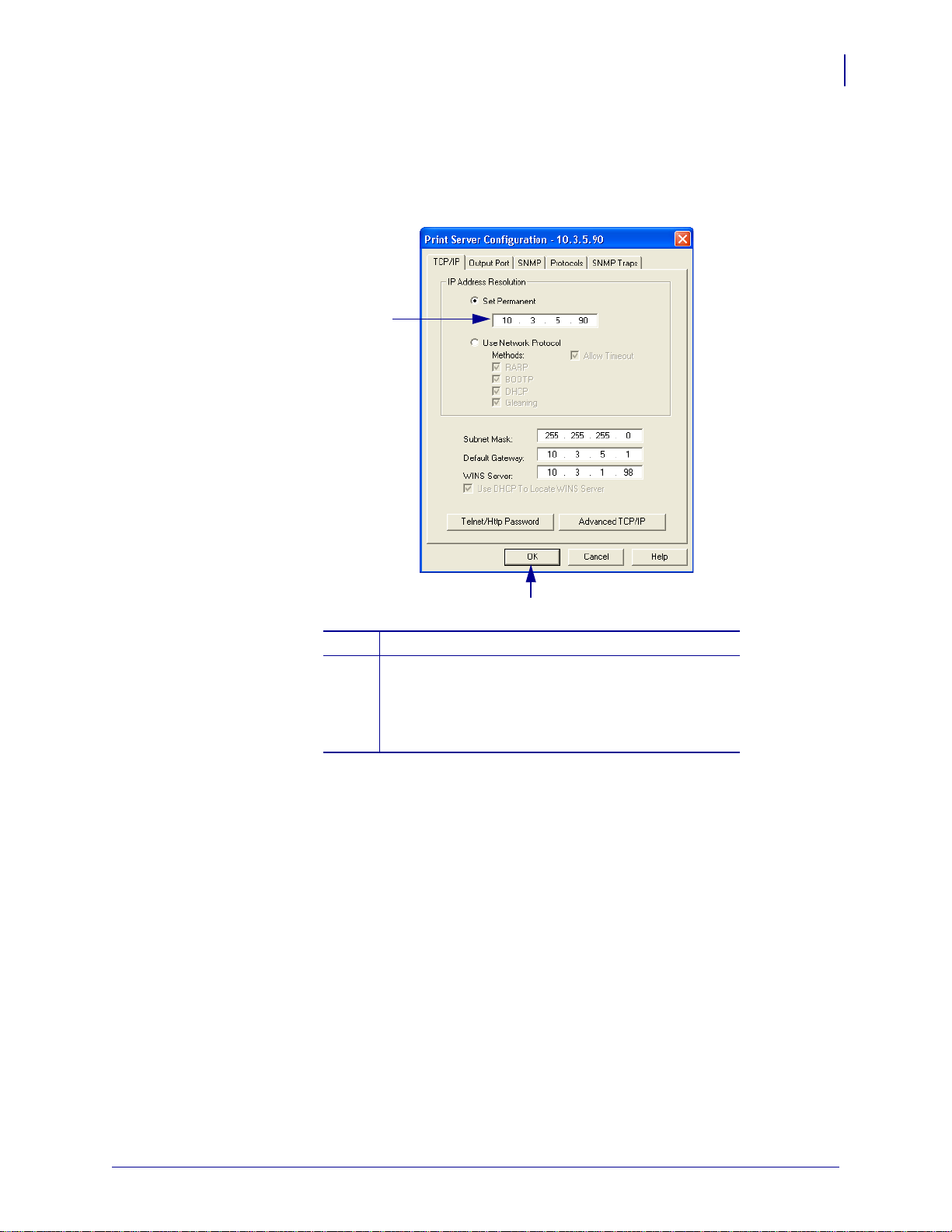

ZebraNet Bridge を使用した IP アドレスの割り当て . . . . . . . . . . . . . . . .31

プリンタ LCD からの IP アドレスの割り当て . . . . . . . . . . . . . . . . . . . . . .31

Telnet セッションを介した IP アドレスの割り当て . . . . . . . . . . . . . . . . .32

アラートの設定と監視 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

ZebraLink アラート . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

ZebraNet Bridge の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

WebView の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

10/100 PS Configuration Settings ( 構成の設定 ) の確認 . . . . . . . . . . . . . . . . .39

ZebraNet Bridge の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

WebView の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

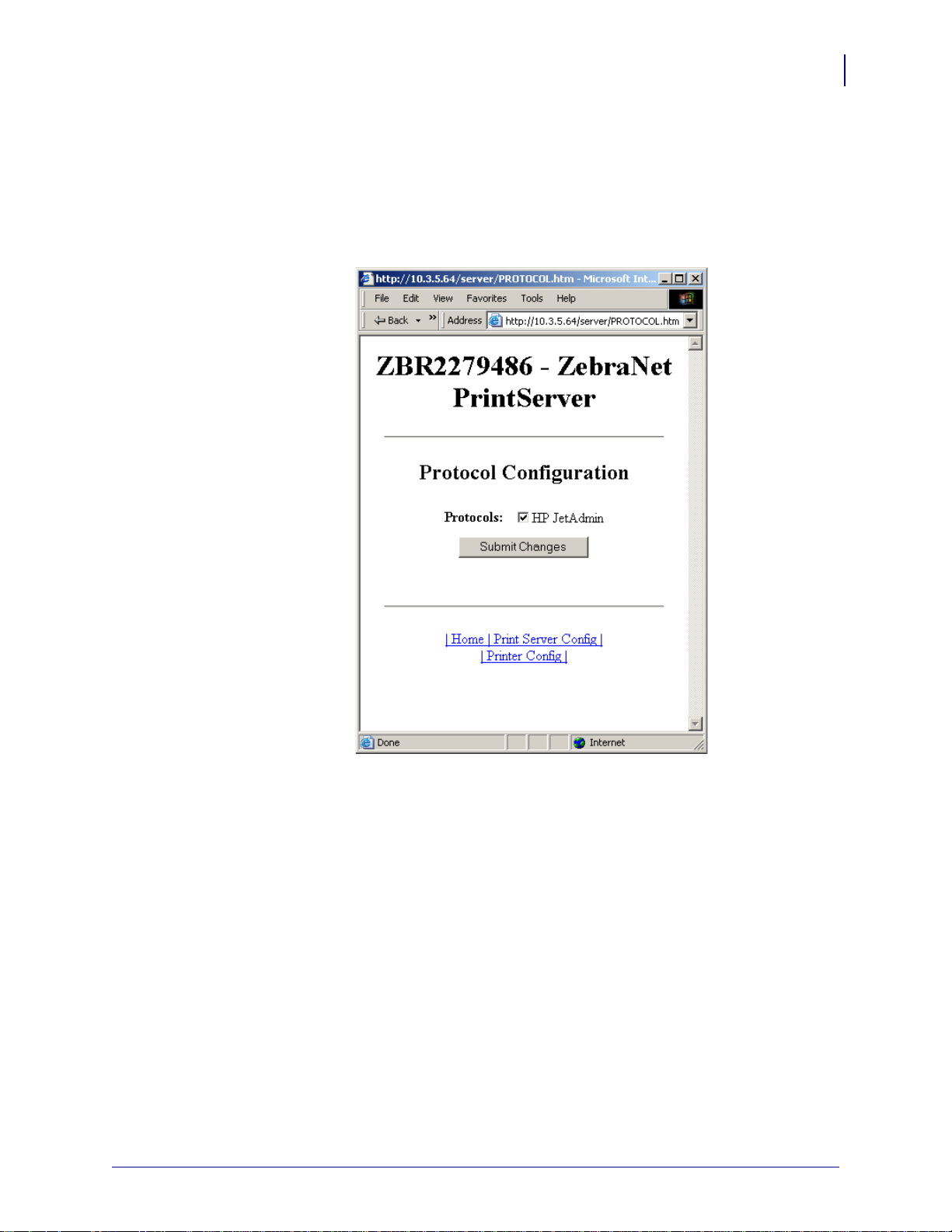

プロトコルの有効化 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

WebView の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

10/100 PS のデフォルト設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

WebView の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

ZebraNet Bridge の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

テスト・ボタンの使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

4 • プリント設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

BSD (Berkeley Software Distribution) スタイル・プリント・キュー. . . . . . . .50

プリント・キューの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

System V キューのインストール. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

ZebraNet 印刷向けの Operating System V キューの設定 . . . . . . . . . . . . .51

前提条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

UNIX の設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

5 • 印刷プロトコルの使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

IPP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

FTP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

A • ZebraLink WebView . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

WebView . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

ホーム・ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

プリンタ設定の表示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

プリンタの設定の表示＆変更をします . . . . . . . . . . . . . . . . . . . . . . . . . . .61

ディレクトリ・リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

プリンタのコントロール . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

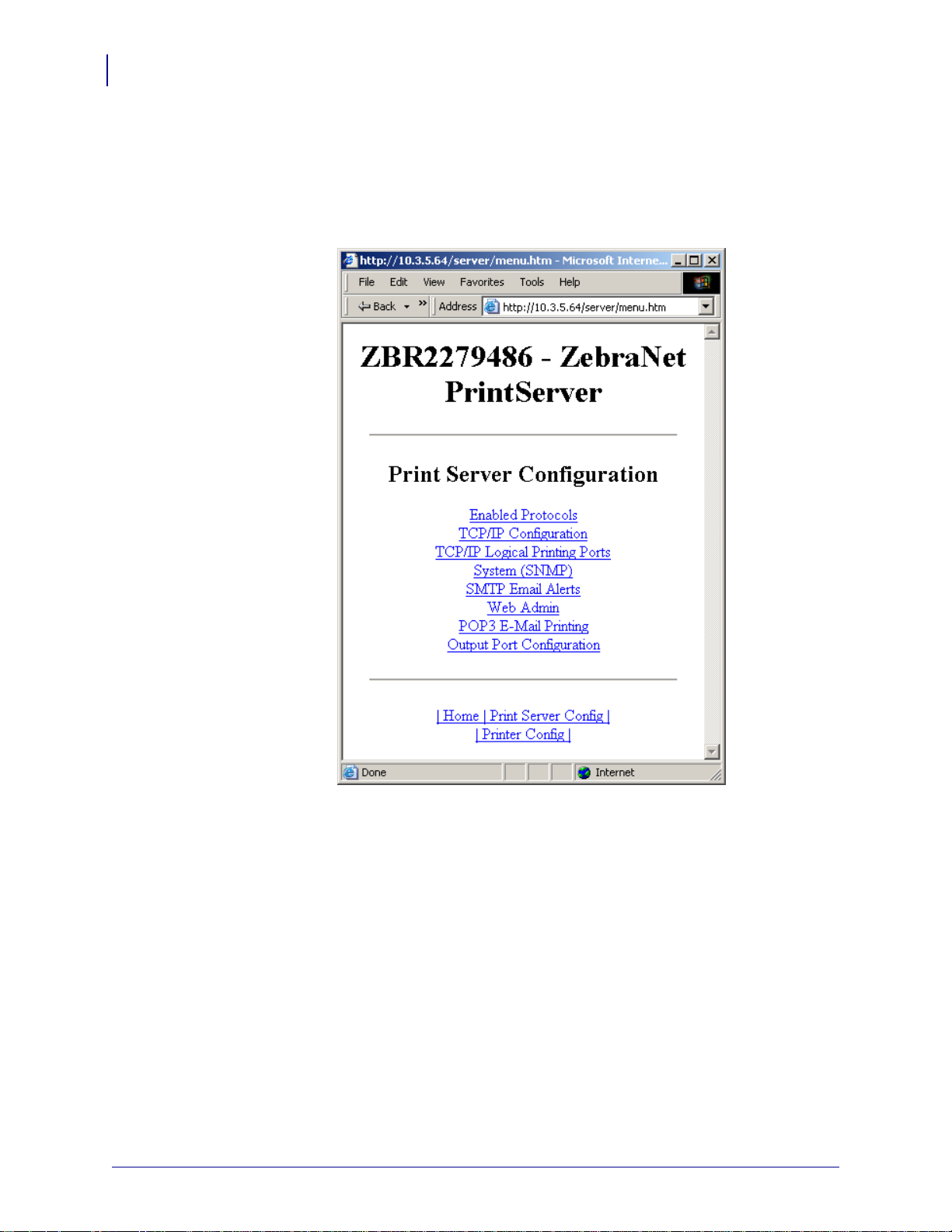

プリント・サーバ設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

Zebra BASIC Interpreter (ZBI) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

B • 10/100 プリント・サーバ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

10/100 PS 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

ステータスと設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

プリント・サーバ・ステータス. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

リセット. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

再定義 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

1 次ネットワーク・プリント・サーバの設定 . . . . . . . . . . . . . . . . . . . . . .87

TCP/IP 設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92

C • コントロール・パネル . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

コントロール・パネルのメニュー・オプション . . . . . . . . . . . . . . . . . . . . . . .98

LCD 上の有線ネットワーク・パラメータ . . . . . . . . . . . . . . . . . . . . . . . . .98

D • ハードウェア・トラブルシューティング . . . . . . . . . . . . . . . . . . . . 101

10/100 PS のトラブルシューティング . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

工場出荷時のデフォルトへのリセット . . . . . . . . . . . . . . . . . . . . . . . . . .102

10/100 PS ステータス・インジケータ . . . . . . . . . . . . . . . . . . . . . . . . . .102

10/100 PS ネットワーク・ステータス / アクティビティ・インジケータ .103

ZebraNet Bridge 検出または設定の問題 . . . . . . . . . . . . . . . . . . . . . . . . .104

印刷できない . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104

デバイスを設定できない . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106

HP JetAdmin または HP Web JetAdmin . . . . . . . . . . . . . . . . . . . . . . . . .106

5目次

E • よくある質問 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

用語集 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

目次6

メモ • _____________________________________________________________________

__________________________________________________________________________

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

本書について

このセクションでは、各種の連絡先、文書の構造と構成、およびその他の参考情報に

ついて説明します。

対象読者. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

本書の構成 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

連絡先 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

文書の表記規則 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

8

本書について

対象読者

このユーザー・ガイドは、 10/100 PS を取り付け、操作するユーザーを対象としています。

本書の構成

このユーザー・ガイドは以下のように構成されています。

セクション説明

はじめに

プリンタを使用する前に

取り付け

プリント設定

印刷プロトコルの使用

ZebraLink WebView

10/100

プリント・サーバ

この章では、10/100 PS デバイスの概要、取り付けタイプ、標準ネットワーク設定、 10/100 PS の操作

方法などについて説明します。

この章では、最も頻繁に使用する 10/100 PS 機能に

関する情報と操作手順について説明します。

この章では、10/100 PS の取り付け方法について説

明します。

この章では、BSD または System V キューで使用できるようにプリンタを設定する手順について説明します。

この章では、ご使用の 10/100 PS で、インターネッ

ト（I) 印刷 (P) プロトコル (P) (IPP) およびファイ

ル転送プロトコル (FTP) がサポートされるようにセットアップする手順を説明します。

この付録では、 10/100 PS を搭載した ZebraLink 対

応プリンタの ZebraLink WebView 機能について説明します。

この付録では、27 ページの「プリンタを使用する

前に」の章で扱われなかった 10/100 PS の機能の詳細について説明します。

ハードウェア・トラブルシューティング

よくある質問

用語集

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

このセクションでは、既知の問題の解決策につい

て説明します。

このセクションでは、 10/100 PS に関するよくある

質問 (F AQ) をまとめて説明します。

この付録は、用語とそれに関連する定義のリスト

です。

連絡先

インターネットを利用した技術サポートは、年中無休、 24 時間受け付け可能です。

Web サイト : www.zebra.com テクニカル・ライブラリ文書の電子メールによる返送 : 電子メール・アドレス : emb@zebra.com サブジェクト・ライン :Emaillist セルフサービス・ナレッジ・ベース : www.zebra.com/knowledgebase オンライン・ケース登録 : www.zebra.com/techrequest

連絡先の部門南アメリカ / 北アメリカヨーロッパ、中東、アフリカアジア太平洋、インド

地域本部

技術サポート

Zebra 機器およびソフト

ウェアの操作に関する質問については、販売業者にお問い合わせください。さらに援助が必要な場合は、 Zebra までお問い合わせください。

モデル番号とシリアル番号をご用意ください。

修理サービス部門

プリンタのご送付による修理についてのお問い合わせ。

技術研修部門

Zebra 製品研修コースについてのお問い合わせ。

製品照会部門

製品カタログおよび流通業者、販売業者についてのお問い合わせ。

カスタマ・サービス部門 ( 米国 )

国内販売部門 ( 英国 )

プリンタ本体、パーツ、用紙、リボンに関するお問い合わせは、最寄の販売代理店または弊社までご連絡ください。

省略記号 :

T: 電話 F: ファックス E: 電子メール l

Zebra Technologies Corporation 475 Half Day Road, Suite 500 Lincolnshire, IL 60069 USA

T: +1 847 634 6700 Toll-free +1 866 230 9494 F: +1 847 913 8766

T: +1 877 ASK ZEBRA (275 9327 ) F: +1 847 913 2578

ハードウェア : ts1@zebra.com

ソフトウェア: ts3@zebra.com

プリンタ

Kiosk

T: +1 866 322 5202 E: kiosksupport@zebra.com

T: +1 877 ASK ZEBRA (275 9327 ) F: +1 847 821 1797

E: repair@zebra.com

米国での修理を依頼するには、

www.zebra.com/repair

してください。

T: +1 847 793 6868 T: +1 847 793 6864 F: +1 847 913 2578

E: ttamerica@zebra.com

T: +1 877 ASK ZEBRA (275 9327 ) E: inquiry4@zebra.com

T: +1 877 ASK ZEBRA (275 9327 ) E: clientcare@zebra.com

:

にアクセス

Zebra Technologies Europe Limited Dukes Meadow Millboard Road Bourne End Buckinghamshire, SL8 5XF United Kingdom

T: +44 (0) 1628 5560 00 F: +44 (0) 1628 556001

T: +44 (0) 1628 5560 39 F: +44 (0) 1628 556003

E: Tseurope@zebra.com

T: +44 (0) 1772 6930 69 F: +44 (0) 1772 693046

新しいご依頼 :

ukrma@zebra.com

ステータスの更新 :

repairupdate@zebra.com

T: +44 (0) 1628 5560 00 F: +44 (0) 1628 556001

E: Eurtraining@zebra.com

T: +44 (0) 1628 5560 37 F: +44 (0) 1628 556005

E: mseurope@zebra.com

T: +44 (0) 1628 5560 32 F: +44 (0) 1628 556001

E: cseurope@zebra.com

Zebra Technologies Asia Pacific Pte. Ltd. 120 Robinson Road #06-01 Parakou Building Singapore 068913

T: + 65 6858 0722 F: +65 6885 0838

T: +65 6858 0722 F: +65 6885 0838

E:

中国

: tschina@zebra.com

その他の地域

tsasiapacific@zebra.com

T: +65 6858 0722 F: +65 6885 0838

E:

中国

: tschina@zebra.com

その他の地域

tsasiapacific@zebra.com

T: + 65 6858 0722 F: +65 6885 0838

E:

中国

: tschina@zebra.com

その他の地域

tsasiapacific@zebra.com

E:

中国

: GCmarketing@zebra.com

その他の地域

APACChannelmarketing@zebra.com

T: +65 6858 0722 F: +65 6885 0836

E:

中国

: order-csr@zebra.com

その他の地域

csasiapacific@zebra.com

9本書について

:

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

10

本書について

文書の表記規則

本書では、特定の情報を提供するにあたって次の表記規則が使用されます。

代替色（オンラインのみ）相互参照には、このガイドの別の項にジャンプするための

リンクが含まれています。このガイドをオンラインで表示している場合、青色のテキ

ストをクリックすると、対応する場所にジャンプできます。

コマンド・ラインの例コマンドライン例はすべて Courier New フォントで表示さ

れます。たとえば、セスするには、次のコマンドを入力します。

Ztools

ファイルとディレクトリファイル名とディレクトリはすべて Courier New フォン

トで表示されます。たとえば、

ディレクトリなどのように表示されます。

注意、重要、注記、および例

bin ディレクトリに含まれるインストール後のスクリプトにアク

Zebra<version number>.tar ファイルや /root

注意 • 静電気放電の危険があることを警告します。

注意 • 電気ショックを受ける危険があることを警告します。

注意 • 過剰な温度の上昇によって火傷を負う危険があることを警告します。

注意 • 特定の操作を実行しなかった場合、または特定の操作を避けなかった場合、身体に負傷を及ぼす危険があることを警告します。

注意 • 特定の操作を実行しなかった場合、または特定の操作を避けなかった場合、ハー

ドウェアに損傷を及ぼす危険があることを警告します。

注意 • 目の保護具の着用が必要であることを示します。

重要 •

タスクの完了に不可欠な情報を提供します。

注記 • 本文の要点を強調または補足する客観的または建設的な情報を示します。

例 •

テキストの内容を明確にするための例やシナリオを提供します。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

文書の表記規則

1

2

11本書について

図解ダイアログ・ボックスに関する情報、またはダイアログ・ボックスで実行する手順のどちらかが図に含まれている場合には、図を使用して説明します。

1 つの図解で 1 つのダイアログ・ボックスのセクションを説明し、もう 1 つの図解で実行する手順を示します。

1

確定の設定テキストボックス。

2

a. Set Permanent (確定の設定) テキストボックス

で、プリント・サーバの IP アドレスを入力します。

b. 終了したら、 OK をクリックします。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

12

本書について

参考文献

以下の文献は、参考文献として役立つことがあります。

•ZebraNet

ワイヤレス・プリント・サーバ・ユーザー・ガイド

• ZPL II® Programming Guide For x.10 through x.13 Firmware

®

• ZPL II

• ZebraNet Bridge Enterprise

Programming Guide For x.14 Firmware and Above

ユーザー・ガイド

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

1

はじめに

この章では、 10/100 PS デバイスの概要、取り付けタイプ、標準ネットワーク設定、

10/100 PS の操作方法などについて説明します。

概要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

要件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ブラウザ・サポート. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

サポート対象サービス . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

ハードウェア . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

ファームウェア . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

互換性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

取り付けタイプ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

外部 10/100 PS 仕様 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

14

はじめに

概要

10/100 プリント・サーバ (PS) は、工場出荷時に取り付け / 現場で取り付け ( オプショ

ン ) のデバイスで、ネットワークおよび ZebraLink 対応プリンタを接続します。

10/100 PS では、プリンタと 10/100 PS の設定を行う際のユーザー・インターフェイス

として Web ブラウザを使用できます。 ZebraNet Bridge を使用する方は、 ZebraLink 対応プリンタ専用の機能に簡単にアクセスできます。詳細については、『ZebraNet Bridge Enterprise ユーザー・ガイド』を参照してください。

重要 • ZebraNet Bridge Enterprise の最新バージョンは、 www.zebra.com/utilities からダ

ウンロードできます。

要件

このセクションには、ブラウザ、サポート対象サービス、アドレス管理プロトコル、ハードウェア、ファームウェアなど 10/100 PS の最小要件をリストします。

ブラウザ・サポート

• HTML v3.2 以降

サポート対象サービス

• ロウ TCP

•HTTP •UDP

•LPR/LPD •Telnet

• SNMPv1 • SMTP

•POP3 •WINS

•IPP v1.0 •ARP

アドレス管理プロトコル

• DHCP

• BootP

•RARP

•FTP

• 収集

• 確定

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

要件

ハードウェア

15はじめに

次の表に、 10/100 プリント・サーバ (10/100 PS) オプションと互換性のあるプリンタ

を示します。

プリンタ

外部 *

内蔵

フィールド・アップ

グレード

内蔵

工場出荷時

105SL™ ••• R110Xi™ ••• R170Xi™ •••

PAX4™ シリーズ

•••

R110PAX4™ ••• S4M™ •• *• * XiIIIPlus™ ••• Xi4™ •†† R110Xi4™ •†† Z4Mplus™ ••• Z6Mplus™ ••• ZM400™ •†† ZM600™ •†† RZ400™ •†† RZ600™ •††

注記： * プリント・サーバのファームウェア・バージョンの詳細については、

(16 ページ ) を参照してください。

† 上記のプリント・サーバの詳細については、『ZebraNet 10/100 Internal Print Server User Guide』 (p/n: 14197L-xxx) を参照してください。 www.zebra.com/manuals からも利用でき

ます。

ファームウェア

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

16

はじめに

要件

ファームウェア

S4M プリンタ、およびすべての外部プリント・サーバには、複数のバージョンのプリ

ント・サーバ・ファームウェアが用意されています。他のプリンタはすべて、プリン

ト・サーバ・ファームウェア・バージョン 1.01.x を使用します。

正しいファームウェア・バージョンを判別するには、まず、ハードウェア・バージョ

ンを判別してください。

ご使用のハードウェアのバージョンを特定するには、次を実行してください。

手順 1. お手持ちのプリンタとプリント・サーバのタイプは ?

お手持ちのもの … 必要な手順 ...

外部プリント・サーバと任意のプリンタ

内蔵プリント・サーバと S4M プリンタ

a. プリント・サーバの側面を見てください。 b. 17 ページの図 1 を参照してください。バー

ジョンは、コンプライアンス・ラベルに記載されています。

c. ハードウェアのバージョン番号は、空白ま

たは V2 です。

• ハードウェアのバージョンが空白の場

合は、 V1 ( バージョン 1) であると思われます。ファームウェア・バージョン

1.01.x が必要です。

• ハードウェアのバージョンが V2 の場合

は、ファームウェア・バージョン 2.01.x が必要です。

a. プリンタのバック・プレートを見ます。 b. 17 ページの図 2 を参照してください。バー

ジョンは、有線プリント・サーバのブラケッ

ト上の薄いコンプライアンス・ラベル上にリストされています。

c. バージョン番号は、空白または V2 です。

内蔵プリント・サーバと他のすべてのプリンタ

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

• ハードウェアのバージョンが空白の場合は、 V1 ( バージョン 1) であると思われます。ファームウェア・バージョン

1.01.x が必要です。

• ハードウェアのバージョンが V2 の場合

は、ファームウェア・バージョン 2.01.x が必要です。

a. ハードウェア・バージョンは V1 のはずで

す。

b. ファームウェア・バージョン 1.01.x が必要

です。

要件

EN: ZZ:ZZ:ZZ:ZZ:ZZ:ZZ

UID #

SN YYYYYYY

PN XXXXX

FOR HOME, OFFICE, COMMERCIAL, OR INDUSTRIAL USE

Tested to Comply

With FCC Standards

This Class B digital apparatus complies with Canadian ICES-003

V2

1

2

SN YYYYYYY EN: ZZ:ZZ:ZZ:ZZ:ZZ:ZZ

V2

1

2

17はじめに

図 1 • 外部 10/100 プリント・サーバのコンプライアンス・ラベル ( サンプル )

1

コンプライアンス・ラベル ( サン

プル )

2

ハードウェア・バージョンの位置

図 2 • 内蔵 10/100 プリント・サーバのコンプライアンス・ラベル ( サンプル )

1

コンプライアンス・ラベル ( サンプル )

( プリンタの背面に縦方向 )

2

ハードウェア・バージョンの位置

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

18

はじめに

互換性

このセクションでは、 10/100 PS と互換性のある各種のコンポーネントについて説明します。

ZebraNet 無線プリント・サーバ 10/100 PS は、無線プリント・サーバと完全互換です。

®

ソフトウェア IBM

: Tivoli® v7.1.3, HP®: Web JetAdmin™ v7.0、OpenView™ v6.4、およ

び Zebra Management Information Base (MIB) を介した SNMP 管理アプリケーションはすべて、 10/100 PS と互換性があります。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

取り付けタイプ

10/100 PS は、工場出荷時での取り付けも現場での取り付けもあります。次のとおりです。

工場出荷時工場出荷時に取り付けは、内部 10/100 PS オプション組み込みの新しい Zebra プリンタ向けです。

現場現場で取り付けは、デバイスが取り付けられていない現場にある 10/100 PS Zebra プリンタ向けです。10/100 PS オプションは、既存のプリンタに取り付けられま

す。次のとおりです。

• 外部 10/100 PS — プリンタ・パラレル・ポートに接続

• 内蔵 10/100 PS — 適合する Zebra プリンタの場合、このオプションは直接、メ

19はじめに

イン・ロジック・ボードに接続します

注意 • 上記の取り付け作業は必ず、有資格サービス技術者が行ってください。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

20

はじめに

外部 10/100 PS仕様

外部 10/100 PS 仕様

一般的な仕様

ネットワーク接続イーサネット 10BASE-T/100BASE-T UTP RJ-45

接続半二重 / 全二重通信モード

プリンタ接続双方向、IEEE-1284 Centronics パラレル・ポート

( 互換、ニブル、 ECP)

ユーザー・インターフェイス LED アクティビティ・インジケータ :

•2 色表示の動作状態

•2 色の表示の速度 / ネットワーク・アクティ

ビティ

高さ ( 外寸 )1.2 インチ幅 ( 外寸 )2.8 インチ長さ ( 外寸 )3.2 インチ重さ 2.7 オンス

30.48 mm

71.12 mm

81.28 mm 77 g

電源最大 450mA/5.25VDC 電源供給元はプリンタ

(Centronics pin 18、 5VDC/450mA)

温度動作 32° ～ 104°F 0° ～ 40 ℃

保管 –40° ～ 140°F –40° ～ 60 ℃

相対湿度動作 20 ～ 85% ( 結露なきこと )

保管 5 ～ 85% ( 結露なきこと )

機関による認証機関による認証

• IEC 60950

• EN 55022、クラス B

• EN 55024

• AS/NZS3548

機関認定マーク

•FCC - B

•ICES-003

•VCCI

•C-Tick

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

取り付け

この章では、 10/100 PS の取り付け方法について説明します。

2

外部 10/100 PS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

始める前に . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

図 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

取り付け手順. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

内蔵 10/100 PS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

22

取り付け

外部 10/100 PS

このセクションでは、外部 10/100 PS の図解を使用し、取り付けに必要な手順を説明します。互換性のあるプリンタの一覧については、 15 ページの「

参照してください。

始める前に

重要 • 本書に記載されているすべての機能を有効に活用するため、ファームウェア

X.14 以降をダウンロードしてください。

ご使用のプリンタ・ファームウェアをアップグレードするには、次の手順を実行します。

1. ご使用のプリンタにファームウェア x.12 がインストールされている場合は、プリ

ンタ・ファームウェアのバージョンを 14.x 以降にアップグレードする必要があります。

ハードウェア

注記 • ファームウェア X.14 以降をサポートしないプリンタもありますので、ご注意ください。そうしたプリンタでは、このプリント・サーバの機能は制限されます。

」を

2. ファームウェアをアップグレードするには、 Zebra Web サイトにアクセスしてく

ださい。

www.zebra.com/firmware

3. アップグレードが正常に行われたことを確認してください。

状態 ... 必要な手順 ...

プリンタに LCD が搭載されている

プリンタに LCD が搭載されていない

右下隅を見て、プリンタにインストールされている

ファームウェアのバージョンを確認します。

設定ラベルを印刷して、プリンタにインストールされているファームウェアのバージョンを確認します。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

外部 10/100 PS

1

5

4

3

2

図

23取り付け

図 3 に外部 10/100 PS を示します。必要に応じて、インストールの手順を進めていく

間、この図に戻って参照してください。

図 3 • 外部 10/100 PS

1

パラレル・コネクタ

2

ネットワーク・ステータス LED

3

10/100 PS ステータス LED

4

テスト・ボタン

5

イーサネット・コネクタ

ステータス・インジケータの詳細については、 103 ページの「10/100 PS

/

ク・ステータス

アクティビティ・インジケータ

」を参照してください。

ネットワー

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

24

パラレル・ポート・

コネクタ

プリンタ背面

取り付け

外部 10/100 PS

取り付け手順

外部 10/100 PS を取り付けるには、次の手順を実行します。

1. プリンタをオフ (O) にします。

2. プリンタの背面で、 10/100 PS デバイスをパラレル・ポートに接続します。

図 4 に位置とパラレル・ポートの拡大図を示します。

図 4 • 105SL プリンタの背面

3. ワイヤ・ロックを固定します。

4. 10/100 PS の背面で、アクティブなイーサネッ・トケーブルを RJ-45 コネクタ・

イーサネット・コネクタに接続します。

5. プリンタをオン (I) にします。

10/100 PS で、電源オン・セルフテスト (POST) が行われます。これには、約 45 秒

かかります。 POST の間に、 10/100 PS ステータス LED (TEST ( テスト ) ボタンのすぐ下 ) が赤色になり、点滅を繰り返します。 POST が正常に完了し、 10/100 PS が完全に初期化されると、 10/100 PS ステータス LED は緑色になります。

ステータス・インジケータの詳細については、 102 ページの「10/100 PS

ス・インジケータ

注記 • 10/100 PS にアクティブなイーサネット・ケーブルが接続されていない場合、

LED インジケータは、赤色になり、ゆっくりと点滅を繰り返します。

6. 10/100 PS のステータスを確認するには、 10/100 PS の背面にあるテスト・ボタン

」を参照してください。

ステータ

を押します。この操作で、 10/100 PS の設定ラベが印刷されます。サンプルのラベルを見るに

は、 25 ページの図 5 を参照してください。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

外部 10/100 PS

25取り付け

10/100 PS 設定ラベルを印字するには、プリンタに正しい用紙サイズをロードする必要があります。すべてのプリンタで、最小ラベル長は 4 インチ (101.60mm) です。表 1 に、 10/100 PS 設定ラベルを各種の DPI 印字ヘッドで印刷する際に必要な最小ラベル幅を示します。

表 1 • ラベル幅

DPI

600 1.25 31.75

300 2.50 63.50

211 3.69 93.73

150 5.0 127.00

インチ

これは、 10/100 PS 設定ラベルの例です。

図 5 • 10/100 PS 設定ラベル

mm

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

26

取り付け

内蔵 10/100 PS

内蔵 10/100 PS をインストールするには、接続ソリューション CD にあるインストール手順を参照してください。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

3

プリンタを使用する前に

この章では、最も頻繁に使用する 10 /100 PS 機能に関する情報と操作手順について説

明します。

始める前に . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

デフォルトのユーザー ID とパスワード . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

設定ラベルの印刷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

IP アドレスの割り当て . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

動的ホスト構成プロトコル (DHCP) 使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

DHCP なし. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

DHCP による IP アドレスの割り当て . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

ZebraNet Bridge を使用した IP アドレスの割り当て . . . . . . . . . . . . . . . . . . . . . . . . . 31

プリンタ LCD からの IP アドレスの割り当て. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Telnet セッションを介した IP アドレスの割り当て . . . . . . . . . . . . . . . . . . . . . . . . . . 32

アラートの設定と監視. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

ZebraLink アラート . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

ZebraNet Bridge の使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

WebView の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

10/100 PS Configuration Settings ( 構成の設定 ) の確認. . . . . . . . . . . . . . . . . . . . . . . . . 39

ZebraNet Bridge の使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

WebView の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

プロトコルの有効化. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

WebView の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

10/100 PS のデフォルト設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

WebView の使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

ZebraNet Bridge の使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

テスト・ボタンの使用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

28

プリンタを使用する前に

始める前に

10/100 PS には多くの機能が搭載されていますが、アクセス方法や操作方法はご使用の環境によって異なります。

デフォルトのユーザー ID とパスワード

この文書に記載されている手続きでは、デフォルトのユーザー ID および ( または) デフォルトのパスワードを必要とする機能がいくつかあります。ユーザー ID やパスワードを要求された場合、以下がデフォルトです。

• ユーザー ID:admin

• パスワード :1234

設定ラベルの印刷

印刷を始まる前に、 10/100 PS 設定ラベルから情報を入手する必要があります。

重要 • プリンタの電源がオフ (O) になっていることを確認します。

10/100 PS 設定ラベルを印字するには、プリンタに正しい用紙サイズをロードする必

要があります。用紙サイズに関する特定の情報については、 25 ページの表 1 を参照

してください。

10/100 PS 設定ラベルを印刷するには、次の手順を実行します。

1. プリンタの電源をオン (I) にして、パワーアップ・サイクルが完了するまで待ちま

す。

2. POST サイクルが完了したら、 TE ST ( テスト ) ボタンを数秒間押し続けてから放

します。

10/100 PS 設定ラベルを印刷します。印刷された設定ラベルは 29 ページの図 6 の

ようになります。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

始める前に

29プリンタを使用する前に

図 6 • 10/100 PS 設定ラベル

3. 設定ラベルから、以下の数値を探す必要があります。

• アドレス (IP アドレス )

• サブネット・マスク

• デフォルト・ゲートウェイ

• シリアル・バンゴウ

• ハードウェア・アドレス (MAC アドレス )

4. ご使用の 10/100 PS デバイスに印刷する設定ラベルで、前述の設定を丸で囲みま

す。これで、 30 ページの「IP

アドレスの割り当て

」に進めます。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

30

プリンタを使用する前に

IP アドレスの割り当て

10/100 PS の作業を開始する前に、10/100 PS デバイスの IP アドレスを取得または割り当てる必要があります。

IP アドレスを割り当てるには、次の 4 つの方法があります。

• ZebraNet Bridge

• DHCP

• プリンタ LCD

•Telnet

重要 • デフォルトのユーザー ID やデフォルトのパスワードに関する特定の情報につ

いては、28 ページの「

動的ホスト構成プロトコル (DHCP) 使用

デフォルトのユーザー

ID

とパスワード

」を参照してください。

ネットワークで DHCP を使用している場合、 10/100 PS デバイスは一時的な IP アドレ

スを割り当てられます。

注記 • ネットワークで DHCP が使用されているかどうかについて、ネットワーク管理者

DHCP なし

ネットワークでダイナミック IP アドレス方式 (DHCP など ) を使用しない場合は、 10/100 PS デバイスにパーマネント IP アドレスを設定する必要があります。 IP アドレ

スの設定に ZebraNet Bridge を使用する場合があります。

に確かめてください。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

DHCP による IP アドレスの割り当て

ZebraNet Bridge を使用した IP アドレスの割り当て

IP アドレスの設定に ZebraNet Bridge を使用する場合があります。詳細な情報については、『ZebraNet Bridge Enterprise ユーザー・ガイド』を参照してください。

プリンタ LCD からの IP アドレスの割り当て

以下の手順は、すべてのプリンタで使用できます。ただし、液晶ディスプレイ (LCD) 手順は、コントロール・パネル（別名 LCD）付きプリンタが対象です。

プリンタ LCD から IP アドレスを割り当てるには、次の手順を実行します。

重要 • ご使用の 10/100 PS には、ファームウェア 1.xx.x 以降が必要です。また、 Zebra

プリンタには、 LCD とともにファームウェア x.10 以降が必要です。

1. プリンタの電源をオン (I) にし、LCD に「ﾌﾟﾘﾝﾀ _ ﾚﾃﾞｨ」と表示されるまで待ちます。

31プリンタを使用する前に

2. 特定の 10/100 PS メニューオプションについては98 ページの「LCD

トワーク・パラメータ

ザー・ガイドを参照してください。

3. ご使用のネットワーク環境にある 10/100 PS と通信するため、以下のネットワー

クの設定を編集することがあります。

重要 • 以下の設定のいずれかを変更するには、プリンタ・パスワードを入力する

必要があります。デフォルトのパスワードは 1234 です。

• ip resolution ( ダイナミック、パーマネント ) IP アドレスをコントロー

ル・パネルから割り当てる場合は、プリンタ・メニュー項目 IP RESOLUTION

を PERMANENT に設定してください。

• default gateway ( デフォルト設定 000.000.000.000)

• subnet mask ( デフォルト設定 255.0.0.0)

• ip address ( 初期デフォルト設定が 0.0.0.0 の場合は、 2 分後に

192.168.254.254 にデフォルト設定されます

• ip protocol ( 収集のみ、 RARP、 BOOTP、 DHCP、 DHCP および BOOTP、

すべて )

」、プリンタ操作の特定の手順についてはプリンタのユー

上の有線ネッ

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

32

プリンタを使用する前に

DHCP による IP アドレスの割り当て

Telnet セッションを介した IP アドレスの割り当て

Telnet セッションで IP アドレスを割り当てる際に使用する方法は、スタティック・ルートと収集です。

重要 • この方法は、Zebra プリンタをネットワーク化しているすべての TCP/IP 対応の

ワークステーション / ホストに適用します。ワークステーション / ホストおよび

10/100 PS のいずれも、同じネットワーク・セグメントになければなりません。

10/100 PS に Telnet して設定する前に、まず、 10/100 PS を一時的な IP アドレスに割り

当てる必要があります。

スタティック・ルート

この方法を使用するには、次の手順を実行します。

1. プリンタの電源をオン (I) にしてから、デバイスで自己診断が行われるまで 2 分間

待ちます。

この間に、 10/100 PS はアドレス・ブロードキャストを実行します。 (DHCP または BootP を介して ) ユニットにアドレスが割り当てられない場合は、デフォルトのアドレスが使用されます。 10/100 PS に対するデフォルトのアドレスは

192.168.254.254 です。 10/100 PS の設定ラベルを印刷して、アドレスを確認

します。詳細については、 28 ページの「

始める前に

」を参照してください。

2. route add コマンドを使用して、デフォルトの IP アドレスをワークステーショ

ンのネットワーク・ルーティング・テーブルに入れることができます。

3. ワークステーション / ホスト・コマンド・プロンプトで (Windows では DOS プロ

ンプトで )、以下を入力します。

route add **** "IP address of the workstation" 0

ここで、**** は、 10/100 PS 設定ラベル上の IP アドレスです。

注記 • 一部のシステムでは、“route add” コマンドの終わりにあるゼロ (0) はオプショ

ンです。

4. 以下を入力して、 10/100 PS に Telnet します。

"Telnet xxx.xxx.xxx.xxx"

パスワードは 1234 です。

5. ここで、設定を任意に変更できます。完了したら、リセットを行い、通信アクティ

ビティに進む前に 10/100 PS の自己診断テストが完了するまで待ちます。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

DHCP による IP アドレスの割り当て

収集

10/100 PS が、ハードウェア・アドレスに送信される最初の ping パケットの IP アドレ

スを使用する方法。

注記 • 収集は、ルータのローカル・サブネットでのみ機能します。アドレス・レゾリュー

ション・プロトコル (ARP) ブロードキャストは渡しません。

この方法を使用するには、次の手順を実行します。

1. IP アドレスをイーサネット ( ハードウェア ) アドレスに割り当てる ARP テーブル

にエントリーを追加します。

このコマンドの構文は、次のとおりです。

arp -s <temporary ip address> <MAC Address>

例 • 以下を入力します :arp -s 10.3.50.59 00-07-4d-1D-B9-86

33プリンタを使用する前に

2. プリンタの電源を入れ直します。

3. プリンタが再起動したら、以前に割り当てたアドレスに連続 ping を開始します。

注記 • ほとんどの UNIX システムでは、連続 ping を使用します。

Windows ホストから連続 ping を使用するには、次のコマンドを発行する必要が

あります。

ping -t "ipaddress"

4. 10/100 PS が応答を開始したら、 ping のアクティビティを停止します。

Windows では、

5. 10/100 PS に Telnet し、適切な IP アドレス、サブネット・マスクおよびゲートウェ

Ctrl + C で ping を停止します。

イを割り当てます ( 該当する場合 )。

6. 以上が完了したら、 10/100 PS をリセットします。

10/100 PS のリセットの詳細については、85 ページの「

リセット

」を参照してく

ださい。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

34

プリンタを使用する前に

アラートの設定と監視

アラートを確立する際には、 10/100 PS とプリンタの関係を把握することが重要です。知っておく必要がある関係を以下に示します。

• 非 ZebraLink 対応プリンタ — IEEE 1284 プロトコルで報告される特定のプリンタ・

エラー・セットに関するアラートのみを送信できます。

• ZebraLink 対応プリンタ — ZebraLink で、プリンタは IEEE 1284 プロトコル以外のア

ラートも送信できます。

ZebraLink アラート

ZebraLink アラートにより、プリンタ・エラーや警告状態がただちにシステム管理者に通知されるため、ご使用の Zebra プリンタを管理できるようになり、その結果プリ

ンタのダウン時間が減り、アプリケーション効率が向上します。ウェブベースの設定ツールを使用して、選択したエラーや警告状態を電子メール・メッセージ、ワイヤレス・ページャー、ZebraLink アラートなど、さまざまな出力先にルーティングすることができます。

35 ページの表 2 に、アラートをトリガーできる条件と考えられる出力先を示します。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

アラートの設定と監視

アラート・タイプエラー状態

35プリンタを使用する前に

表 2 • ZebraLink アラートと出力先

10/100 PS アラート

ZebraLink アラート

• オンライン ( 条件クリア )

• オフライン

• 用紙切れ

• プリンタ・エラー

• 用紙排出

• リボン切れ

• 印字ヘッド過剰高温警告

• 印字ヘッド過剰低温警告

• ヘッド・オープン

• 電源装置過剰高温

• リボン警告 ( ダイレクトサーマル・モードで)

• 巻き取りがフル

• 切り取りエラー

• プリンタ・ポーズ

•PQ ジョブ完了

• ラベル剥離

• ヘッド・エレメント切れ

• ZBI (Zebra BASIC Interpreter) ランタイム・エラー

• ZBI (Zebra BASIC Interpreter) 強制エラー

• 印字ヘッドのクリーニング

• 用紙不足

• リボン不足

• ヘッドの交換

• バッテリー不足

•RFID エラー

• すべてのエラー (RFID プリンタでのみ)

• すべてのエラー ( 非 RFID プリンタでのみ)

• 電源オン

ZebraLink アラート出力先

非送信請求アラート・メッセージは、以下の出力先に配信できます。

• 電子メール (10/100 PS 固有 )

• TCP (10/100 PS 固有 )

• UDP (10/100 PS 固有 )

• SNMP (10/100 PS 固有 )

• シリアル *

• パラレル *

•USB *

* ZebraNet Bridge で有効

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

36

プリンタを使用する前に

アラートの設定と監視

ZebraNet Bridge の使用

アラートの設定および監視に ZebraNet Bridge を使用する場合があります。詳細な情報については、『ZebraNet Bridge Enterprise ユーザー・ガイド』を参照してください。

WebView の使用

このセクションでは、 ZebraLink™ WebView を使用してアラートの設定手順を段階を

追って説明します。

重要 • ご使用のプリンタが ZebraLink 対応でない場合、ここで説明する手順は使用で

きません。

エラー通知の受信を開始するには、次の手順を実行します。

1. Web ブラウザを開きます。

2. Address ( アドレス ) テキストボックスで、プリンタの IP アドレスを入力します。

プリンタのホーム・ページが開きます。

図 7 • プリンタのホーム・ページ

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

アラートの設定と監視

3.

プリンタのホーム・ページ

します。アラートのセットアップ・ページに、メッセージ通知およびそれぞれの宛先 ( 通

知がリストされない場合 ) のリストが表示されます。

4. 通知をセットアップするには、アラートのセットアップ・ページに進み、Add Alert

Message ( アラート・メッセージを追加します )

重要 • プリンタは、直前の設定のみを受け入れます。

Add Alert Message ( アラート・メッセージを追加します) ページが開きます。

37プリンタを使用する前に

から、Alert Setup ( アラートのセットアップ ) をクリック

をクリックします。

.

図 8 • アラートの追加

5. HEAD ELEMENT BAD ( ヘッドエレメント _ フリョウ)、PAPER OUT ( ヨウシ

ギレ ) など、送信する条件を指定します。

6. 宛先を設定します。

7. SET ( 設定 ) ドロップダウン・ボックスで、 YES ( はい ) を選択します。

指定した特定の条件が検出されると、通知されます。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

38

プリンタを使用する前に

アラートの設定と監視

8. 特定の条件がクリアされたときに通知を受信する場合は、 CLR ( クリア) ドロッ

プダウン・ボックスで、 YES ( はい ) を選択します。

9. 宛先に電子メールを選択した場合は、メッセージの送信先に有効な電子メール・

アドレスを入力します。電子メール・アラートを受信するには、ご使用の 10/100 PS に SMTP を実行して

いるメール・サーバの IP アドレスを指定する必要があります。詳細は、 74 ペー

ジの「

10. 宛先に TCP または UDP を選択した場合は、ポート番号を入力します。

重要 • パスワードの入力を求められます。パスワードを入力しなかった場合には、

ステータスと設定

設定したアラートは削除されます。

11. Add Alert Message ( アラート・メッセージを追加します ) をクリックします。

12. 現在の設定を保存するには、 Save Printer Setting ( プリンタ設定の保存 ) をクリック

します。

13. パスワードを入力して、 Save Current Configuration ( 現在の構成の保存 ) をクリッ

クします。

」を参照してください。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS Configuration Settings ( 構成の設定 ) の確認

このセクションでは、 ZebraNet Bridge とブラウザを使用して 10/100 PS 構成の設定を

確認する方法の手順を説明します。

ZebraNet Bridge の使用

10/100 PS 構成の設定を確認するために ZebraNet Bridge を使用する場合があります。詳細な情報については、『ZebraNet Bridge Ent erprise ユーザー・ガイド』を参照してください。

WebView の使用

このセクションでは、 Web ページを使用して 10/100 PS 構成の設定を確認する方法の

手順を説明します。

10/100 PS 設定にアクセスするには、次の手順を実行します。

1. Web ブラウザを開きます。

39プリンタを使用する前に

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

40

プリンタを使用する前に

10/100 PS Configuration Settings ( 構成の設定 ) の確認

2. Address ( アドレス ) テキストボックスで、ご使用のプリンタの IP アドレスを入力

してから、

Enter キーを押します。

表示されるブラウザ・ページは、図 9 のようになります。

図 9 • ブラウザ表示

注記 • このページの表示は、プリンタ・ファームウェアによって異なります。この

ページは、ファームウェア x.15 以降のものです。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS Configuration Settings ( 構成の設定 ) の確認

3. プリンタのホーム・ページから、Print Server Settings ( プリント・サーバ設定) をク

リックします。

デフォルトのユーザー ID とパスワードの入力を求められます。

重要 • デフォルトのユーザー ID やデフォルトのパスワードに関する特定の情報につ

いては、28 ページの「

デフォルトのユーザー

プリント・サーバ設定ページが開きます。

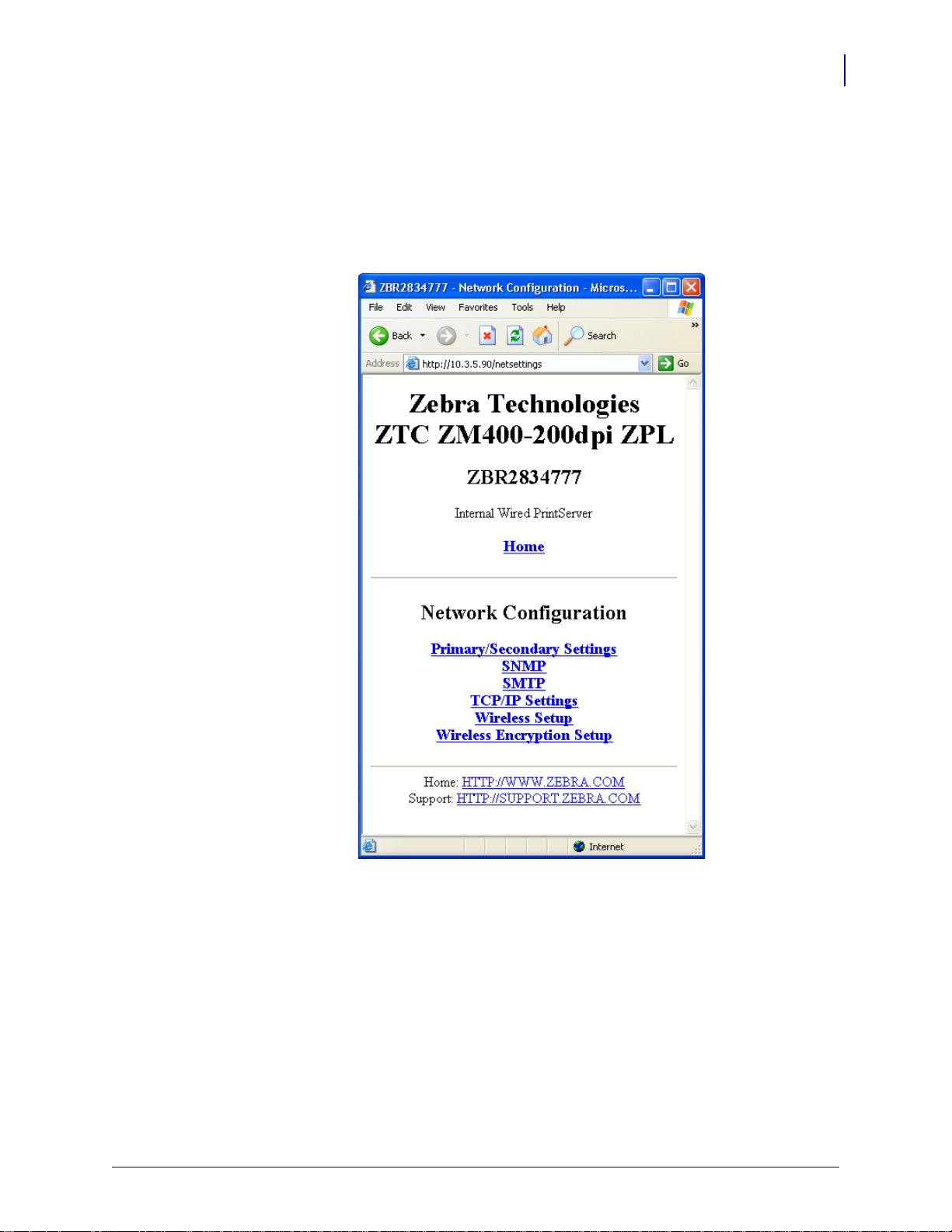

図 10 • プリント・サーバ設定ページ

ID

とパスワード

41プリンタを使用する前に

」を参照してください。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

42

プリンタを使用する前に

10/100 PS Configuration Settings ( 構成の設定 ) の確認

4. プリント・サーバ・ページから、Print Server ( プリント・サーバ) をクリックします。

プリント・サーバ構成ページが開きます。

図 11 • アクセス設定

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

プロトコルの有効化

このセクションでは、WebView を使用してプロトコルにアクセスする手順を説明しま

す。

WebView の使用

WebView を使用してプロトコルを有効にするには、次の手順を実行しまします。

1. Web ブラウザを開きます。

2. Address ( アドレス ) テキストボックスで、ご使用のプリンタの IP アドレスを入力

して、表示されるブラウザ・ページは、図 12 のようになります。

Enter キーを押します。

43プリンタを使用する前に

図 12 • アドレス・テキストボックス

3. プリンタのホーム・ページから、Print Server Settings ( プリント・サーバ設定) をク

リックします。

デフォルトのユーザー ID とパスワードの入力を求められます。

重要 • デフォルトのユーザー ID やデフォルトのパスワードに関する特定の情報につ

いては、28 ページの「

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

デフォルトのユーザー

ID

とパスワード

」を参照してください。

44

プリンタを使用する前に

プロトコルの有効化

4. プリント・サーバ・ページから、Print Server ( プリント・サーバ) をクリックします。

プリント・サーバ構成ページが開きます。

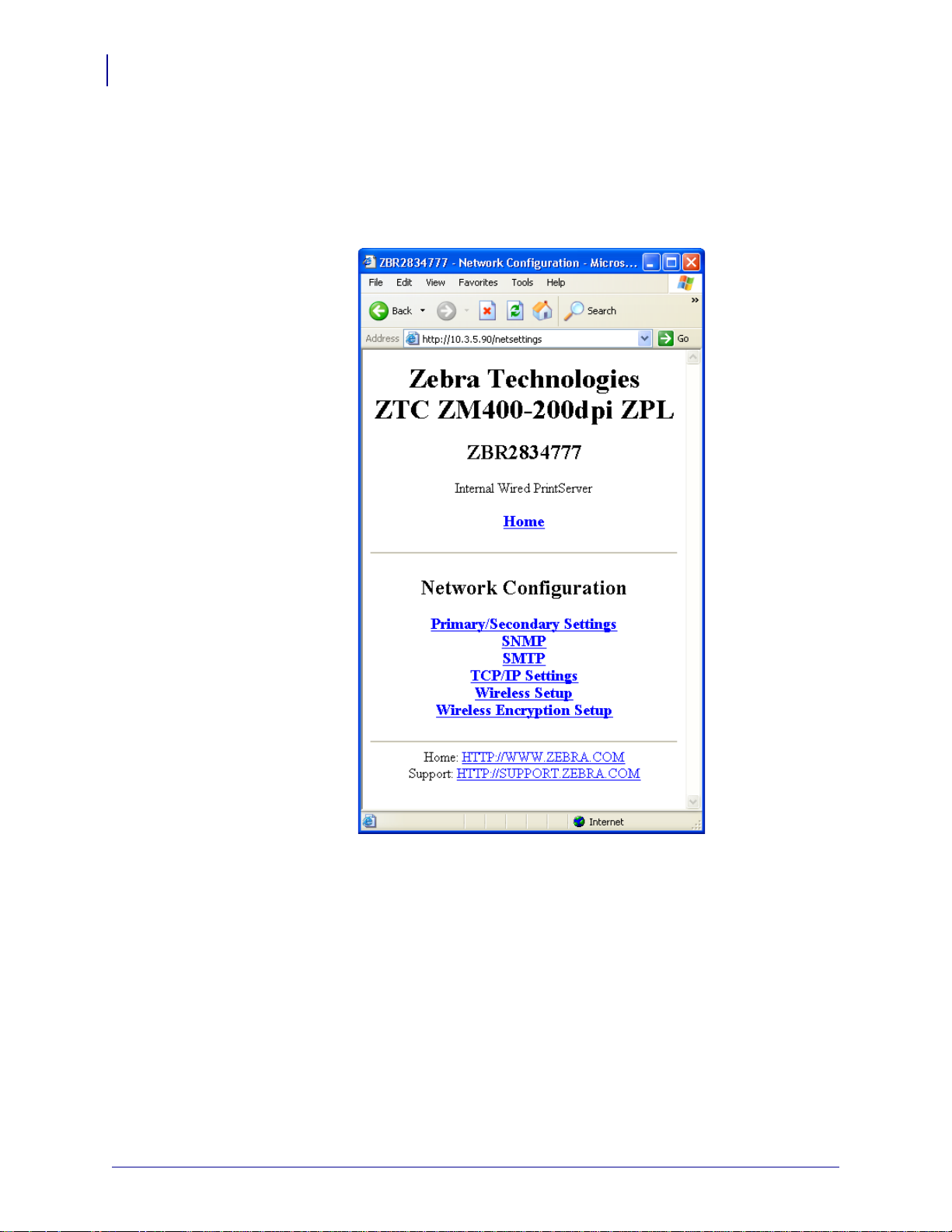

図 13 • プリント・サーバ構成

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

プロトコルの有効化

5. プリント・サーバ構成ページから、Enabled Protocols ( 有効なプロトコル ) をクリッ

45プリンタを使用する前に

クします。

プロトコル構成ページが開きます。

図 14 • プロトコル構成

6. 有効にするプロトコルを選択し、Submit Changes (変更の通知) をクリックします。

ユニットをリセットして変更を実行することの確認が求められます。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

46

プリンタを使用する前に

10/100 PS のデフォルト設定

このセクションでは、 WebView、 ZebraNet Bridge および Test ( テスト ) ボタンを使用して 10/100 PS を工場出荷時設定にデフォルト設定する手順について説明します。

WebView の使用

WebView を使用して 10/100 PS を工場出荷時設定にデフォルト設定するには、次の

手順を実行します。

1. ZebraNet PrintServer 表示から、 Factory Print Server Settings ( プリント・サーバの工

場出荷時設定 )

工場出荷時のデフォルトに戻すページが開きます。

をクリックします。

図 15 • 工場出荷時のデフォルトに戻す

2. リセットする設定のチェックボックスを有効にして、 Submit Changes ( 変更の通

知 )

をクリックします。

重要 • リセットの設定の間、Web ページは使用できません。完了したら、 10/100 PS

IP アドレスを確認します ( リセットの設定の間に変更されていることもあるため)。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS のデフォルト設定

ZebraNet Bridge の使用

10/100 PS を工場出荷時設定にデフォルト設定するために ZebraNet Bridge を使用する場合があります。詳細な情報については、『ZebraNet Bridge Enterprise ユーザー・ガイ

ド』を参照してください。

テスト・ボタンの使用

T est (テスト ) ボタンを使用して 10/100 PS を工場出荷時設定にデフォルト設定する

には、次の手順を実行します。

Test ( テスト ) ボタンには、外付けの 10/100 PS デバイスの背面にある小さなはめ込み

孔を介してアクセスします (23 ページの図 3 参照 )。内蔵型 10/100 PS デバイスの場

Test ( テスト ) ボタンはプリンタの背面にあります。 Test ( テスト ) ボタンを押す

合、には、この孔にクリップの先のような細いものを挿入してください。

注記 • Te s t ( テスト ) ボタンを使用してデバイスをデフォルト設定するには、

10/100 PS デバイスにアクティブなネットワーク・ケーブルを接続しておく必

要があります。

47プリンタを使用する前に

1. プリンタをオフ (O) にします。

2. プリンタをオフ (l) にした状態で、10/100 PS デバイス上の Te st ( テスト ) ボタンを

押し続けて、プリンタをオンにします。

3. 10/100 PS が工場出荷時のデフォルトにリセットされると、ステータス・インジ

ケータでわかります。

• 10/100 PS にアクティブなネットワーク・ケーブルが接続されている場合は、

ステータス・インジケータが緑色の持続点灯状態になります。この状態になっ

たら、

• 10/100 PS にアクティブなネットワーク・ケーブルが接続されていない場合

は、赤色で点滅します。この状態になったら、かまいません。

• ステータス・インジケータの詳細については、 103 ページの「10/100 PS

Test ( テスト ) ボタンを放してかまいません。

/

トワーク・ステータス

アクティビティ・インジケータ

Test ( テスト ) ボタンを放して

ネッ

」を参照してください。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

48

メモ • _____________________________________________________________________

__________________________________________________________________________

プリンタを使用する前に

10/100 PS のデフォルト設定

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

4

プリント設定

この章では、 BSD または System V キューで使用できるようにプリンタを設定する手

順について説明します。

BSD (Berkeley Software Distribution) スタイル・プリント・キュー . . . . . . . . . . . . . . . 50

プリント・キューの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

System V キューのインストール. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

ZebraNet 印刷向けの Operating System V キューの設定. . . . . . . . . . . . . . . . . . . . . . 51

前提条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

UNIX の設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

50

プリント設定

BSD (Berkeley Software Distribution) スタイル・プリント・キュー

BSD (Berkeley Software Distribution) スタイル・プリント・

キュー

BSD は、 TCP/IP 機能を持つ、ソフトウェアを配信する UNIX OS バージョンです。

プリント・キューの設定

リモート BSD スタイル LPD 印刷を行う場合は、 10/100 PS を /etc/printcap データベー

スにあるリモート・プリンタとして 10/100 PS の各ホスト印刷に追加します。必要に

応じて、プリントキャップ・オプションを追加できます。これらのオプションについてよくわからない場合は、プリンタのマニュアルを参照してください。

重要 • root としてログインする必要があります。

エントリは、次のようになります。

local_print_queue_name|[printer_model_and_manufacturer]:\

:lp=:mx#0:rm=ZebraNet_name:\

:rp=remote_print_queue_name:\

:sd=path_to_spool_directory:lf=just log_file_name

local_print_queue_name — プリントキャップ・エントリの名前を定義します。

LPR/LPD ユーティリティが、参照しているプリントキャップ・エントリを指定するのに使用されます。さまざまなキュー・タイプに対して必要に応じて、別のプリントキャップ・エントリも追加できます。正しく機能するには、各エントリに一意の local_print_queue_name と、それぞれ別のスプール・ディレクトリを指定する必要があ

ります。印刷の準備ができたら、印刷するファイルのデータ型と一致する

local_print_queue_name を使用します。 ZebraNet_name — ZebraNet 10/100 PS の名前 ( 別名 ) です。 /etc/ ホスト・ファイ

ルまたはご使用の NIS または DNS システムで入力したものと同じ名前でなければな

りません。ここで、IP アドレスを使用することもあります。

remote_print_queue_name — プリント・ジョブを印刷する ZebraNet ポートを特定します。また、オプションとして、 LF1 で終わる ASCII 印刷を指定します。

path_to_spool_directory — このキューに対してプリント・ジョブをスプールするディレクトリへのパスです。プリントキャップ・エントリごとに一意のスプール・ディレクトリを作成する必要があります。

log_file_name — LPD からのエラー情報が記録されるファイルへのパスです。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

System V キューのインストール

例 • プリントキャップ・エントリは、次のようになります。

Ascii_files|form.feed.Queue_on_Port_1:\

:lp=:mx#0:rm=pserver1:rp=MYQUEUELF1:\

:sd=/usr/spool/myqueuelf1:\

:lf=/usr/spool/myqueuelf1/queue.log

重要 • 正しく機能するには、各プリントキャップ・エントリにそれぞれ別のスプー

ル・ディレクトリを指定する必要があります。

System V キューのインストール

ZebraNet 印刷向けの Operating System V キューの設定

51プリント設定

前提条件

このセクションでは、 UNIX オペレーティング・システムでの印刷システムの設定に

ついて説明します。説明を明確かつ簡潔にするため、以下の特定の名前は一般的なデバイスまたは概念を表す目的で使用します。

lj4 — 10/100 PS プリント・ジョブの出力先である、 UNIX システム上のローカル・キュー名。

ZEBRAPRINTER — リモート・システム (10/100 PS デバイス ) のホスト名または IP ア

ドレス。たとえば、 10/100 PS に telnet して、 10/100 PS 設定ユーティリティを起動するには、次のように入力します。

Telnet ZEBRAPRINTER

10/100 PS の場合、ホスト名は不要です — IP アドレスを使用できます。

yourqueuename — ZebraNet 上のキュー名で、 LF1 で終わる必要があります。

先に進む前に、次の前提条件を満たす必要があります。

• 10/100 PS に割り当てられた名前 ZEBRAPRINTER と IP アドレスが UNIX システム上の /etc/hosts ファイルにあること。

• UNIX システム上で LPD が実行していること。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

52

プリント設定

System V キューのインストール

UNIX の設定

ユーザーが、プリント・ジョブを ZebraNet 上にある ZEBRAPRINTER という名前の PCL プリント・キューにスプールできるように UNIX マシンを設定するには、次の手順を実行します。

1. UNIX マシンに root としてログインします。

2. 次を入力します。

lpsystem -t bsd ZEBRAPRINTER

3. 次を入力します。

lpadmin -p lj4 -s ZEBRAPRINTER!yourqueuename - I any

4. 次を入力します。

accept lj4

5. 次を入力します。

enable lj4

6. 次のコマンドを入力して印刷を試行します。

lp -d lj4 [filename]

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

5

印刷プロトコルの使用

この章では、ご使用の 10/100 PS で、インターネット（I) 印刷 (P) プロトコル (P) (IPP)

およびファイル転送プロトコル (FTP) がサポートされるようにセットアップする手順を説明します。

IPP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

FTP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

54

印刷プロトコルの使用

IPP

重要 • システムに IPP サポートをインストールする必要があります。

インターネット印刷プロトコル (IPP) は、インターネット上で配信される印刷に使用されるアプリケーション・レベルのプロトコルです。標準 IPP クライアントから IPP を使用して、 ZebraN et 10/100 PS デバイスおよびインターネットに接続されているプ

リンタにジョブを転送できます。

重要 • IPP サポートが使用できない 10/100 PS プリンタもあります。実行中のファー

ムウェアが最新バージョンであることを確認するには、 http://www.zebra.com にアクセスしてください。

ご使用の 10/100 PS で IPP がサポートされるようにセットアップするには、次の手順を実行します。

1. ブラウザを開きます。

2. 次のように、 10/100 PS の IPP URL を入力します。

http://xxx.xxx.xxx.xxx:631/ipp/port1

ここで、xxx.xxx.xxx.xxx は 10/100 PS デバイスの IP アドレスです

:631 は固定値です /ipp は IPP を指定する固定ストリングです

/port1 は固定値です

例 • アドレスは次のようになります。

http:198.60.248.120:631/ipp/port1

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

FTP

55印刷プロトコルの使用

10/100 PS には、ホスト・コンピュータからプリンタへのファイル転送を処理する FTP サーバ・アプリケーションが組み込まれています。

プリンタがネットワーク上にある場合、ラベル・フォーマットが生成され、データが印刷キューを設定しなくても転送できるようになります。

プリンタに情報を送信するには、次の手順を実行します。

1. コマンド・プロンプトを開き、次を入力します。

ftp <IP of 10/100 PS>

例 • ご使用の 10/100 PS デバイスの IP アドレスが 12.3.4.123 の場合は、次を

入力します。

ftp 12.3.4.123

これで、 FTP サーバでセッションが開きます。

2. ユーザー名を入力して、 Enter キーを押します。

注記 • デフォルトでは、ユーザー名はありません。

3. 次を入力します。

put < filename>

ここで、filename は ZPL スクリプトの位置とファイル名です。

これで、ファイルがプリンタに転送され、プリンタがラベルを生成します。

4. FFTP セッションを終了するには、次を入力します。

quit

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

56

メモ • _____________________________________________________________________

__________________________________________________________________________

印刷プロトコルの使用

FTP

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

A

ZebraLink WebView

この付録では、10/100 PS を搭載した ZebraLink 対応プリンタの ZebraLink WebView 機

能について説明します。

WebView . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

ホーム・ページ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

プリンタ設定の表示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

プリンタの設定の表示＆変更をします . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

ディレクトリ・リスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

プリンタのコントロール. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

プリント・サーバ設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Zebra BASIC Interpreter (ZBI). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

58

ZebraLink WebView

WebView

ホーム・ページ

WebView を使用すると、システム管理者 ( またはユーザー) は、印刷環境をワンステップで完全かつ簡単にコントロールできます。 Web ブラウザの便利なグラフィッ

ク・インターフェイスを使用する、リアルタイムの設定、管理および監視機能を提供します。

Zebra プリンタで戻される Web ページは、静的なものではありません。オンライン・

ステータス、エラー状態、すべての印刷パラメータなど、プリンタの現在の動作状態

に関するリアルタイム情報があります。

注記 • プリンタの We b ページにアクセスするには、 IP アドレスが必要です。 IP アドレ

スを取得する手順については、 30 ページの「IP

ください。

ホーム・ページは、最初に開く Web ページです。ハイパーリンク・メニューを表示するページです。各ハイパーリンクを使って、プリンタ、 10/100 PS、ネットワークの設定を変更できます。ホーム・ページで変更可能な設定として、以下があります。

アドレスの割り当て

」を参照して

• ネットワーク・ステータス、エラーおよび警告レポート

• ZebraNet 10/100 PS 設定

• プリンタ設定

• フラッシュ・メモリおよび RAM デバイスに格納されたオブジェクトのディレクト

リ

• オブジェクト、格納されたフォント、画像、プログラムおよび ZPL II フォーマット

• Zebra Technologies サポートとホーム・ページ

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

ZebraLink WebView

WebView

ご使用のプリンタの WebView を開くには、次の手順を実行します。

1. Web ブラウザを開きます。

2. Address ( アドレス ) テキストボックスで、ご使用のプリンタの IP アドレスを入力

して、

Enter キーを押します。

プリンタのホーム・ページが開きます。

図 16 • プリンタのホーム・ページ

59

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

60

ZebraLink WebView

WebView

プリンタ設定の表示

プリンタ設定の表示メニュー・オプションを使用すると、プリンタの現在の状態について、正確かつ最新の情報を確認できます。管理者は、仮想設定ラベルの情報を簡単に調べて、プリンタ・ポートの状態を確認することもできます。

View Printer Configuration ( プリンタ設定の表示 ) メニュー・オプションを表示するには、次の手順を実行します。

1. プリンタのホーム・ページから、 View Printer Configuration ( プリンタ設定の表示 )

をクリックします。

WebView は、構成の設定を表示します。

図 17 • 構成の設定

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

ZebraLink WebView

WebView

2. この表示からプリンタ情報を更新するには、 Refresh ( 更新 ) をクリックします。

3. 確認を終了したら、次を行います。

61

プリンタは現在の情報を Web ブラウザに送信します。

状態 ... 必要な手順 ...

ホーム・ページに戻る Home ( ホーム ) リンクをクリックします。

ラベルを印刷するこのページの下部までスクロールして、

ベルの印刷 )

プリンタの設定の表示＆変更をします

このセクションでは、 ZebraLink 対応プリンタでプリンタ設定にアクセスして変更する手順を説明します。また、アクセス可能な各種のページについても図解します。

このセクションで行う変更を適用するには、デフォルトのユーザー ID とパスワード

の入力が求められます。

重要 • デフォルトのユーザー ID やデフォルトのパスワードに関する特定の情報につ

いては、28 ページの「

デフォルトのユーザー

をクリックします。

ID

とパスワード

Print Label ( ラ

」を参照してください。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

62

ZebraLink WebView

WebView

プリンタ設定の表示および変更を行うには、次の手順を実行します。

1. プリンタのホーム・ページから、 View and Modify Printer Settings ( プリンタの設定

の表示＆変更をします )

View and Modify Printer Settings ( プリンタの設定の表示＆変更をします ) ページが開きます。

をクリックします。

図 18 • プリンタの設定の表示＆変更をします

2. View and Modify Printer Settings ( プリンタの設定の表示＆変更をします ) ページ

に、選択項目のメニューがあります。次のセクションでは、各メニュー・オプショ

ン・ページの内容を説明します。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

ZebraLink WebView

WebView

基本設定

63

表 3 • メニュー・オプション

シリアル通信設定

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

64

ZebraLink WebView

WebView

表 3 • メニュー・オプション ( 続き )

ネットワーク通信設定

ラベルのリストを出力

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

ZebraLink WebView

WebView

用紙設定

65

表 3 • メニュー・オプション ( 続き )

キャリブレーション

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

66

ZebraLink WebView

WebView

表 3 • メニュー・オプション ( 続き )

ZPL コントロール

応用設定

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

ZebraLink WebView

WebView

ディレクトリ・リスト

The directory page provides a listing of all file system devices (B:, E:, R:, Z:). 保存されてい

る各オブジェクトのサイズ、名前および位置が表示されます。

オブジェクトには、ファイル管理操作の実行に使用できるボタンがあります。ファイル管理操作は、次のとおりです。

• オブジェクトの削除 — 読み取り専用メモリのオブジェクトには無効 (Z:)。

• オブジェクトを新規の名前および ( または ) デバイスにコピー — 読み取り専用メモリのオブジェクトには無効 (Z:).

•ZBI プログラムの実行 — オブジェクトが保存済み ZBI プログラムの場合に

のみ有効。詳細については、 71 ページの「Zebra BASIC Interpreter (ZBI)」を参照してください。

67

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

68

ZebraLink WebView

WebView

ディレクトリ・リストを表示するには、次の手順を実行します。

1. プリンタのホーム・ページから、Directory Listing ( ディレクトリ・リスト ) をクリッ

クします。

このページが開きます。

図 19 • ディレクトリ・リスト

2. この表示には、選択フィールドが複数あります。

3. スクリプトを作成するには、 Create New Script ( 新しいスクリプトを作成します )

をクリックします。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

ZebraLink WebView

WebView

プリンタのコントロール

このページでは、基本のプリンタ機能のコントロールについて説明します。

他の機能も、このページからアクセスできます。次のような機能があります。

• フィード — プリンタが 1 つのラベルをフィードします。

• 1 フォーマットをキャンセル — 現在のプリント・フォーマットをキャンセル

します。

• すべてのフォーマットをキャンセル — すべてのフォーマットをキャンセル

します。

• プリンタのリセット — プリンタは電源をオン/ オフせずに標準リセットを実行します。

69

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

70

ZebraLink WebView

WebView

プリンタのコントロールを表示するには、次の手順を実行します。

1. プリンタのホームページから、Printer Controls ( プリンタのコントロール ) をク

リックします。

このプリンタのコントロール・ページが開きます。

図 20 • プリンタのコントロール

重要 • この表示で、プリンタのコントロールを変更するには、管理者権限が必要です。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

ZebraLink WebView

WebView

プリント・サーバ設定

このセクションでは、現在のプリンタ設定を表示する手順を説明します。

プリント・サーバ・メニューを表示するには、次の手順を実行します。

1. プリンタのホーム・ページから、Print Server Settings ( プリント・サーバ設定) をク

リックします。

プリント・サーバ・ページが開きます。

71

図 21 • プリント・サーバ・ページ

Zebra BASIC Interpreter (ZBI)

ZBI を使用すると、特定のニーズに対応できるように作成されたカスタム・プログラ

ムを使ってプリント・オプションを最大化できます。 ZBI プログラムは、ディレクト

リ・リスト・ページから、表示、変更および実行を行えます。 67 ページの「

クトリ・リスト

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

」を参照してください。 ZBI はオプションの機能です。

ディレ

72

メモ • _____________________________________________________________________

__________________________________________________________________________

ZebraLink WebView

WebView

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

B

10/100 プリント・サーバ

この付録では、 27 ページの「

10/100 PS の機能の詳細について説明します。

10/100 PS 機能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

ステータスと設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

プリント・サーバ・ステータス. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

リセット. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

再定義 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

1 次ネットワーク・プリント・サーバの設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

TCP/IP 設定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

プリンタを使用する前に

」の章で扱われなかった

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

74

10/100 プリント・サーバ

10/100 PS 機能

このセクションでは、プリンタの機能ではなく、 10/100 PS 向けに

能について説明します。このセクションでアクセスする機能の一部では、デフォルトのユーザーＩＤとパスワードの入力を求められます。

重要 • デフォルトのユーザー ID やデフォルトのパスワードに関する特定の情報につ

いては、28 ページの「

ステータスと設定

以下の手順は、ファームウェア X.15 以降を使用する ZPL プリンタのナビゲーションに基づいています。

重要 • ファームウェアは、Zebra Web サイト http://www.zebra.com にアクセスしてアッ

プグレードできます。

デフォルトのユーザー

ID

とパスワード

のみ

使用できる機

」を参照してください。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

プリント・サーバ設定にアクセスするには、次の手順を実行します。

1. Web ブラウザを開きます。

2. Address ( アドレス ) テキストボックスで、ご使用のプリンタの IP アドレスを入力

して、

Enter キーを押します。

プリンタのホーム・ページが開きます。

図 22 • プリンタのホーム・ページ

7510/100 プリント・サーバ

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

76

10/100 プリント・サーバ

10/100 PS 機能

3. プリンタのホーム・ページから、Print Server Settings ( プリント・サーバ設定) をク

リックします。

Print Server Settings ( プリント・サーバ設定) ページが開きます。

図 23 • プリント・サーバ設定ページ

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

7710/100 プリント・サーバ

4. プリント・サーバ設定ページから、 Print Server ( プリント・サーバ) をクリックし

ます。

プリント・サーバ設定ページが開きます。

図 24 • プリント・サーバ設定

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

78

10/100 プリント・サーバ

10/100 PS 機能

5. Print Server Configuration ( プリント・サーバ設定 ) ページで、メニューからオプ

ションを選択します。表 4 に、各メニュー・オプション・ページを示します。

表 4 • メニュー・オプション

有効なプロトコル使用するプロトコル (NetWare、HP JetAdmin、

または両方) を変更します。

ヒューレット・パッカードの HP JetAdmin サポートを有効にすると、 Zebra デバイスからのステータスを HP JetAdmin ユーティ

リティで表示できるようになります。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

表 4 • メニュー・オプション ( 続き )

TCP/IP 設定

10/100 PS の TCP/IP 設定を変更できます。

• IP アドレス : パーマネント・アドレス指

定方式を使用している場合は、この機能

を使用して IP アドレスを設定します。

• IP アドレス・レゾリューション : この

機能を使用して、使用するアドレス指定方式を選択します ( ダイナミックまたはパーマネント )。

• ダイナミック・プロトコル: この機能を

使用して、起動時に使用するダイナ

ミック・アドレス指定方式を選択しま

す。選択項目には、 RARP、 BOOTP、 DHCP、収集またはデフォルト・アドレ

スがあります。

• サブネット・マスク :

てサブネット・マスクを設定します。サブネット・マスクは、フォーマット XXX.XXX.XXX.XXX に従う必要があり

ます。ここで、 XXX はそれぞれ、 0 ～

255 の範囲の数字です。

• デフォルト・ゲートウェイ :

使用して、デフォルト・ゲートウェイ

を設定します。メッセージを別のネッ

トワークに送信する必要があるときは、

必ずこのゲートウェイを使用します。

このゲートウェイのアドレスは、フォーマット XXX.XXX.XXX.XXX に従

う必要があります。ここで、 XXX はそ

れぞれ、 0 ～ 255 の範囲の数字です。

• WINS サーバ IP アドレス : この機能を

使用して、 WINS サーバの IP アドレス

を設定または表示します。

• 接続タイムアウト・チェック :

を使用して、接続タイムアウト機能を

有効または無効にします。タイムアウ

ト機能は、 Timeout Value ( タイムアウト値 ) で入力した秒数より長くアイドル状態になっているネットワーク TCP/IP 接続を閉じるために使用します。

• タイムアウト値 ( 秒 ): この機能を使用

して、接続タイムアウト値を設定しま

す。有効範囲は、 10 ～ 3600 秒です。デ

フォルト値は 300 秒です。

• ARP ブロードキャスト間隔 ( 分 ): この

機能を使用して、 ARP ブロードキャス

トを送信する間隔を設定します。有効範囲は、 1 ～ 30 秒です。アドレス・レ

ゾリューション・プロトコル (ARP) ブロードキャスト・パケットを使用する

と、他のネットワーク・デバイスがそのハードウェア・アドレスでプリント・サーバの IP アドレスを関連付けることができます。

• ベース・ロウ・ポート番号 : この機能を

使用して、プリント・サーバが印刷タス

クに使用するロウ TCP ポートを設定します。デフォルトは、ポート 9100 です。

この機能を使用し

この機能を

この機能

7910/100 プリント・サーバ

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

80

10/100 プリント・サーバ

10/100 PS 機能

表 4 • メニュー・オプション ( 続き )

TCP/IP 論理印刷ポート論理プリンタを使用すると、出力ポートご

とに複数の前処理および後処理の設定をセットアップできるようになります。各論理ポート設定で以下を実行できます。

• 印刷データの前後にユーザー設定スト

リングを追加します。

• 印刷データの先頭から不要な文字を削

除します。

• プリンタの出力ポートごとに、 4 つの論

理プリンタ設定がサポートされています。設定はどのポートにも割り当てる

ことができます。また、これらの設定のすべてを単一の出力ポートに割り当てることもできます。

システム (SNMP) この機能を使うと、プリンタ、コンピュー

タ、他のネットワーク接続デバイスなど、ネットワーク上にある複数のデバイスを管理できるようになります。

このページで、ご使用の 10/100 PS につい

て、 SNMP システム名、システム・ロケー

ション (10/100 PS 説明 )、および他の SNMP 設定を定義できます。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

8110/100 プリント・サーバ

表 4 • メニュー・オプション ( 続き )

SMTP 電子メール・アラート設定

この機能を使用すると、使用しているネッ

トワーク上のシステム情報に関するデー

タを入力できるようになります。一般に、ネットワーク管理者はこれを使用します。

Web Ad mi n

このページでは、 admin 名とパスワードを設定できます。アップグレード情報やサポート情報へのリンクも変更できます。

注記 • ファームウェア x.10 以降を搭載し

た ZPL プリンタでは、プリンタやプ

リント・サーバ・パスワードを変更

できます。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

82

10/100 プリント・サーバ

10/100 PS 機能

表 4 • メニュー・オプション ( 続き )

POP3 電子メール印刷

この機能を使用すると、印刷可能なフォーマットが含まれる電子メール・メッセージ

を受信するようにプリント・サーバをセッ

トアップできます。POP3 設定は、電子メー

ル・サーバから電子メールを取得するように設定する必要があります。重要 • Zebra では、 POP3 ポーリング・イン

ターバルを 30 未満に設定することをお勧めします。電子メール・サーバによっては、

ログインを何度も試みるとアカウントが

ロックされる場合があります。

出力ポート設定

この機能を使用すると、パラレル・ポート・モード設定を変更できるようになります。パラレル・ポート・モードは、互換、ニブル、バイト、 ECP から選択できます。

• 互換モードは、データをプリンタに送

信する専用の一方向前方モードです。

• ニブル・モード、バイト・モードおよ

び ECP モードはいずれも両方向モードです。データはプリンタとの間でやり

とりすることができます。

• ニブル・モードでは、プリンタか

らプリント・サーバへ逆方向に、

一度に 4 ビットだけデータを送信し

ます。ニブル・モードでは、プリ

ント・サーバからプリンタへの通信は互換モードを介して行われます。

• バイト・モードでは、プリンタか

らプリント・サーバへ逆方向に、一度にフル・バイトのデータを送信します。バイト・モードでは、

プリント・サーバからプリンタへ

の通信は互換モードを介して行われます。

•ECP モードは、他のモードよりも

効率的にデータを転送する完全な前方向 / 後方向モードです。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

プリント・サーバ・ステータス

プリント・サーバ・ステータス・セクションの Print Server ( プリント・サーバ) ページから、 10/100 PS 設定ページとポート・ステータスにアクセスできます。

10/100 PS 設定ページを開くには、次の手順を実行します。

1. Print Server ( プリント・サーバ) ページから、 View Configuration ( 表示設定ページ )

をクリックします。

Configuration ( 設定 ) ページが開きます。

8310/100 プリント・サーバ

図 25 • 設定シート

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

84

10/100 プリント・サーバ

10/100 PS 機能

ポート・ステータスを表示するには、次の手順を実行します。

このページにアクセスするには、デフォルトのユーザー ID とパスワードの入力

が求められます。

重要 • デフォルトのユーザー ID やデフォルトのパスワードに関する特定の情報につ

いては、28 ページの「

1. Print Server ( プリント・サーバ) ページから、 View Port Status ( ポート・ステータス

の表示 )

をクリックします。

Port Status ( ポート・ステータス ) ページが開きます。

デフォルトのユーザー

図 26 • ポート・ステータス

ID

とパスワード

」を参照してください。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

リセット

10/100 PS をリセットするには、次の手順を実行します。

リセット・セクションの Print Server ( プリント・サーバ) ページから、 10/100 PS 構成

設定を直近の変更前の設定内容にリセットできます。

1. Print Server ( プリント・サーバ) ページから、 Reset Print Server ( プリント・サーバ

のリセット )

Reset Device ( デバイスのリセット ) ページが開きます。

をクリックします。

図 27 • プリント・サーバのリセット

8510/100 プリント・サーバ

2. 10/100 PS をリセットするには、Yes ( はい ) をクリックします。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

86

10/100 プリント・サーバ

10/100 PS 機能

再定義

Print Server ( プリント・サーバ) ページから、Restore （再定義）セクションで、10/100 PS

をデフォルトの工場出荷時設定に戻します。

10/100 PS をデフォルトの工場出荷時設定に戻すには、次の手順を実行します。

1. Print Server ( プリント・サーバ) ページから、 Factory Print Server Settings ( プリン

ト・サーバの工場出荷時設定 )

Restore To Factory Defaults ( 工場出荷時のデフォルトに再定義する ) ページが開き

ます。

をクリックします。

図 28 • 工場出荷時設定に再定義する

2. 目的の選択肢を選択し、 Submit Changes ( 変更の通知 ) をクリックします。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

1 次ネットワーク・プリント・サーバの設定

ZM400、 ZM600 および Xi4 プリンタは、内蔵、外部および無線プリント・サーバの同時インストールをサポートします。 3 つのプリント・サーバをすべてインストールで

きますが、ネットワークに接続してアクティブなプリント・サーバとなるのは 1 つだ

けです。表 5 に、優先順位の概略を示し、複数のプリント・サーバがインストールされている場合にどのデバイスがアクティブなプリント・サーバになるかを示します。

表 5 • 1 次プリント・サーバ

8710/100 プリント・サーバ

1 次ネットワークの

設定先 :

有線

無線

* 注：無線オプション・ボードには、アクセス・ポイントに正しく関連付けられるアクティブな無線が搭載されている必要があります。

ライブ・イーサネット・ネットワークに

インストール/ 接続

内蔵外部無線 *

XX X ??

XX ??

X??

XX X ??

XX ??

X??

アクティブな

プリント・サーバ

このセクションでは、 1 次ネットワークを変更する際の手順を説明します。

1 次ネットワークを変更するには、次の手順を実行します。

3. プリンタのホーム・ページから、 View and Modify Printer Settings ( プリンタの設定

の表示＆変更をします )

をクリックします。

View and Modify Printer Settings ( プリンタの設定の表示＆変更をします ) ページが

開きます。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

88

10/100 プリント・サーバ

10/100 PS 機能

図 29 • プリンタの設定の表示＆変更をします

4. 入力を求めるプロンプトが表示されたら、プリンタのパスワードを入力します。

このセクションで行った変更内容を適用するには、プリンタのデフォルトのパスワードを使用する必要があります。

重要 • デフォルトのユーザー ID やデフォルトのパスワードに関する特定の情報につ

いては、28 ページの「

47619L-076 改訂 AZebraNet

デフォルトのユーザー

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

ID

とパスワード

」を参照してください。

10/100 PS 機能

8910/100 プリント・サーバ

5. Network Configuration ( ネットワーク設定) をクリックします。

Network Configuration ( ネットワーク設定 ) ページが開きます。

図 30 • ネットワーク設定ページ

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

90

10/100 プリント・サーバ

10/100 PS 機能

6. Primary/Secondary Settings (1 次 /2 次設定 ) をクリックします。

図 31 が開きます。

図 31 • Primary/Secondary Settings (1 次 /2 次設定 ) ページ

7. 外部プリント・サーバからネットワーク設定をロードする場合は、 YES ( はい ) を

クリックします。

8. 1 次ネットワークを変更するには、 Primary Network (1 次ネットワーク ) ドロップダ

ウンをクリックします。

いずれかを選択します。

87 ページの表 5 に、優先順位の概略を示し、複数のプリント・サーバがインス

トールされている場合にどのデバイスがアクティブなプリント・サーバになるか

を示します。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

Wired ( 有線 ) または Wireless ( 無線 ) プリント・サーバの

10/100 PS 機能

9110/100 プリント・サーバ

9. Submit Changes ( 変更の通知 ) をクリックして変更内容を適用するか、または

Reset Changes ( 変更のリセット ) をクリックして、以前の設定に戻ります。

図 32 が開き、設定が一時的に保存されたことを確認します。

図 32 • 1 次 /2 次設定の保存

10. View and Modify Printer Settings ( プリンタの設定の表示＆変更をします ) リンクをク

リックします。

11. View and Modify Printer Settings ( プリンタの設定の表示＆変更をします ) ページか

Save Current Configuration ( 現在の構成の保存 ) をクリックします。

ら、

これで、設定は永久的に保存されます。

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

92

10/100 プリント・サーバ

10/100 PS 機能

TCP/IP 設定

ZM400、 ZM600 および Xi4 プリンタの場合、TCP/IP 設定の表示および変更はこのセ

クションで行えます。これらの設定値には、以下があります。

•IP アドレス

•IP プロトコル

• サブネット・マスク

• デフォルト・ゲートウェイ

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

TCP/IP 設定を変更するには、次の手順を実行します。

12. プリンタのホーム・ページから、View and Modify Printer Settings ( プリンタの設定

の表示＆変更をします )

をクリックします。

View and Modify Printer Settings ( プリンタの設定の表示＆変更をします ) ページが

開きます。

図 33 • プリンタの設定の表示＆変更をします

9310/100 プリント・サーバ

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

94

10/100 プリント・サーバ

10/100 PS 機能

13. Network Configuration ( ネットワーク設定) をクリックします。

Network Configuration ( ネットワーク設定 ) ページが開きます。

図 34 • ネットワーク設定ページ

14. TCP/IP Settings (TCP/IP 設定 ) をクリックします。

図 35 が開きます。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

10/100 PS 機能

9510/100 プリント・サーバ

図 35 • TCP/IP 設定ページ

15. TCP/IP Settings (TCP/IP 設定 ) ページから、インストール済みのプリント・サーバ

すべての設定を変更できます。

注記 • ZM400、 ZM600 および Xi4 プリンタは、内蔵、外部および無線プリント・サー

バの同時インストールをサポートします。複数のプリント・サーバが存在する際の優先順位およびアクティブなプリント・サーバの詳細については、87 ペー

ジの表 5 を参照してください。

16. Submit Changes ( 変更の通知 ) をクリックして変更を受け入れて保存するか、また

Reset Changes ( 変更のリセット ) をクリックして、以前の設定に戻ります。

は

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

96

メモ • _____________________________________________________________________

__________________________________________________________________________

10/100 プリント・サーバ

10/100 PS 機能

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

C

コントロール・パネル

この付録では、コントロール・パネルのメニュー・オプションの詳細について説明します。

コントロール・パネルのメニュー・オプション . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

LCD 上の有線ネットワーク・パラメータ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

98

コントロール・パネル

コントロール・パネルのメニュー・オプション

コントロール・パネル ( または液晶ディスプレイ - LCD) メニュー・オプションは、

10/100 PS がインストールされているときにのみ表示されます。コントロール・パネ

ル・パラメータは、プリンタによって多少異なります。コントロール・パネル・パラ

メータを変更する特定の手順については、プリンタのユーザー・ガイドを参照してく

ださい。

LCD 上の有線ネットワーク・パラメータ

表 6 に、10/100 PS インストール済みの Zebra XiIIIPlus、Z4Mplus/Z6Mplus、105SL、PAX4、

Xi4、 ZM400/ZM600、および S4M プリンタで使用できる有線ネットワーク・パラメー

タの内容を説明します。ワイヤレス・ネットワーク・パラメータについては、『Zebranet

ザー・ガイド』を参照してください。

表 6 • 有線ネットワーク・パラメータ

®

ワイヤレス・ユー

XiIIIPlus

Z4Mplus/Z6Mplus

105SL

PAX4

Xi4

ZM400/ZM600







LCD オプション詳細

S4M

ﾕｳｾﾝ _PS_ ｦｶｸﾆﾝｼﾏｽｶ ?

ｲﾁｼﾞ _ ﾈｯﾄﾜｰｸ

LAN_ ｾｯﾃｲ _ ﾛｰﾄﾞﾓﾄﾊ ?

Xi4 および ZM400/ZM600 LCD メニューで次のよう

に表示されます。

ｶﾞｲﾌﾞｶﾗ _ ﾛｰﾄﾞ ?

ｱｸﾃｨﾌﾞ _ ﾌﾟﾘﾝﾄｻｰﾊﾞ

これは、プリンタが起動時に有線プリント・サーバを検索するかどうかを指定します。

これを指定すると、プリンタが起動時に無線または有線のプリ

ント・サーバから IP 設定を使用

しているかどうかを確認できる

ようになります。

これは、起動時に IP 設定をプリ

ンタから使用するのか、それと

もプリント・サーバから使用す

るのかを判別します。

これを指定すると、使用中のプ

リント・サーバを確認できるようになります。

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23

コントロール・パネルのメニュー・オプション

表 6 • 有線ネットワーク・パラメータ

99コントロール・パネル

XiIIIPlus

Z4Mplus/Z6Mplus

105SL

PAX4

Xi4

ZM400/ZM600

S4M



LCD オプション詳細

IP_ ﾌﾟﾛﾄｺﾙ

S4M LCD メニューで次の

ように表示されます。

これを指定すると、 IP アドレス

をユーザー (パーマネント ) が選択するのか、またはサーバ ( ダイナミック ) が選択するのかを確

IP_ ｱﾄﾞﾚｽｦ _ ｼｭﾄｸ

認できるようになります。

続いて次が表示されます。

IP_ ﾌﾟﾛﾄｺﾙ _ ﾍﾝｺｳ

IP_ ｱﾄﾞﾚｽ

S4M LCD メニューで次の

ように表示されます。

これを指定すると、 IP_ｱﾄﾞﾚｽｦ_ｼｭﾄｸに確定が選択されているときにのみ、この設定

を変更できるようになります。

IP_ ｱﾄﾞﾚｽ _ ﾍﾝｺｳ

ｻﾌﾞﾈｯﾄ _ ﾏｽｸ

S4M LCD メニューで次の

ように表示されます。

これを指定すると、サブネット・マスクを表示できるようになり

ます。

ｻﾌﾞﾈｯﾄ _ ﾏｽｸﾉﾍﾝｺｳ

ﾃﾞﾌｫﾙﾄ _ ｹﾞｰﾄｳｪｲ

S4M LCD メニューで次の

ように表示されます。

これを指定すると、デフォルトのゲートウェイを表示できるよ

うになります。

ﾃﾞﾌｫﾙﾄ _ ｹﾞｰﾄｳｪｲﾉﾍﾝｺｳ



2011/2/23 ZebraNet® 10/100 プリント・サーバユーザー・ガイド 47619L-076 改訂 A

MAC_ ｱﾄﾞﾚｽ

ﾈｯﾄﾜｰｸ _ ﾘｾｯﾄ

これを指定すると、現在の無線

ラジオ・カードに MAC アドレス

を表示できるようになります。

これを指定すると、無線ラジオ・カードとプリント・サーバ ( 有線

または無線 ) を再初期化できる

ようになります。

100

メモ • _____________________________________________________________________

__________________________________________________________________________

コントロール・パネル

コントロール・パネルのメニュー・オプション

47619L-076 改訂 AZebraNet

®

10/100 プリント・サーバユーザー・ガイド 2011/2/23
