Xi4 Hurtigreferanse
5 6
7
8
1
43
2
Bruk denne veiledningen ved daglig bruk av skriveren. Du finner flere opplysninger i
Brukerveiledning.
Skriverkomponenter
Figur 1 viser komponentene inne i medierommet i skriveren. Skriveren din kan se litt
annerledes ut, avhengig av skrivermodell og hvilke deler som er installert. Gjør deg kjent med
disse komponentene før du fortsetter med skriveroppsettet.
Figur 1 • Skriverkomponenter
© 2009 ZIH Corp. Alle produktnavn og -numre er Zebravaremerker, og Zebra og Zebra-logoen er registrerte
varemerker for ZIH Corp. Med enerett.
Skrivevalse
1
Kontrollpanel
2
Skrivehode
3
Skrivehodets åpningsspake
4
* Mediehengeren avhenger av modell. Mediehenger 110Xi4 vises.
Båndopprullingsspindel
5
Båndmatingsspindel
6
Mediematerens føring
7
Mediematerens henger*
8
P1008806-191 Rev. A
05.02.2009
Kontrollpanel
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2
Kontrollpanel
Kontrollpanelet (Figur 2) angir skriverens driftsstatus og kontrollerer skriverens
grunnleggende drift.
Figur 2 • Kontrollpanel
Strømlys Er på når skriveren er på.
1
PAUSE-lys Er på når skriveren er satt på pause.
2
Feilindikator Blinker når skriveren trenger ettersyn.
3
Datalys Blinker raskt når skriveren mottar data.
4
LCD Viser skriverens driftsstatus.
5
PLUSS (+) Endrer parameterverdiene. Vanlig bruk er å øke en verdi, å svare ja, å bla gjennom
6
PREVIOUS
7
(Forrige)
MINUS (-) Endrer parameterverdiene. Vanlig bruk er å redusere en verdi, å svare nei, å bla
8
valgene eller å endre verdier mens du oppgir skriverpassordet.
Blar til den forrige parameteren på LCD-skjermen i Oppsett-modus. Trykk på og
hold inne for å bla raskt.
gjennom valgene eller å endre markørposisjon mens du oppgir skriverpassordet.
SETUP/EXIT
9
(Oppsett/avslutt)
NEXT/SAVE
10
(Neste/lagre)
Starter og avslutter Oppsett-modus.
• Blar til den neste parameteren på LCD-skjermen i Oppsett-modus. Trykk på og
hold inne for å bla raskt.
• Når du avslutter Oppsett-modus, lagres eventuelle endringer i konfigurasjonsog kalibreringssekvensen.
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Kontrollpanel
3
11
12
13
14
CALIBRATE
(Kalibrer)
PAU S E
FEED (Mat)
CANCEL
(Avbryt)
Kalibrerer skriveren for følgende:
• Medielengde
• Medietype (kontinuerlig eller ikke-kontinuerlig)
• Utskriftsmetode (direkte termisk eller termisk overføring)
• Følerverdier
Starter eller stopper skriveren når du trykker på knappen.
Tvinger skriveren til å mate én blank etikett hver gang du trykker på knappen.
Avbryter utskriftsjobber når skriveren er satt på pause.
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
Klargjøre skriveren for bruk
4
Klargjøre skriveren for bruk
Når du har gjort deg kjent med skriverkomponentene, klargjør du skriveren for bruk.
Advarsel • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre skriverdeler.
Advarsel • Før du tar på skrivehodet må du lade ut eventuell statisk elektrisitet ved å ta på
skriverrammen av metall eller bruke antistatisk armbånd og matte.
Slik setter du opp skriveren:
1. Velg en plassering for skriveren som oppfyller disse forholdene:
• må være en solid, jevn overflate med tilstrekkelig størrelse og styrke til å holde
skriveren.
• må inkludere tilstrekkelig plass for ventilasjon og for tilgang til skriverkomponenter
og kontakter
• bør være i nærheten av en passende stikkontakt som er lett tilgjengelig
2. Pakk ut og kontroller skriveren. Rapporter eventuelle fraktskader. Du finner flere
opplysninger i Brukerveiledning.
3. Plasser skriveren på det forhåndsvalgte stedet.
4. Plugg hunnenden av strømledningen inn i kontakten på baksiden av skriveren.
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Klargjøre skriveren for bruk
115 V vekselstrøm
230 V vekselstrøm
5. Plugg hannenden av strømledningen inn i en passende stikkontakt.
6. Koble skriveren til en datamaskin ved hjelp av én eller flere tilgjengelige tilkoblinger.
Standardtilkoblingene vises her. Det kan også være ZebraNet tilkoblede og trådløse
utskriftsserveralternativer eller en applikatorutgang på skriveren.
5
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
Serieport
USB-port
Parallellport
Klargjøre skriveren for bruk
6
7. Løft opp medieluken.
8. Sett i utskriftsmateriale i skriveren (se Sette i utskriftsmateriale på side 9).
9. Når du bruker materiale med termisk overføring, setter du bånd inn i skriveren (se Legge i
bånd på side 15). Direkte termisk materiale bruker ikke bånd.
10. Slå på skriveren (I).
Skriveren starter opp og utfører en selvtest.
SKRIVER KLAR vises når skriveren er klar
til å skrive ut.
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Klargjøre skriveren for bruk
1
11. Skriv ut en konfigurasjonsetikett for å kontrollere at utskriftsmaterialet og båndet er
korrekt satt i.
a. Trykk på
SETUP/EXIT (Oppsett/avslutt) på kontrollpanelet.
7
b. Trykk på
PREVIOUS (Forrige) eller NEXT/SAVE (Neste/lagre) for å bla til:
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
Klargjøre skriveren for bruk
8

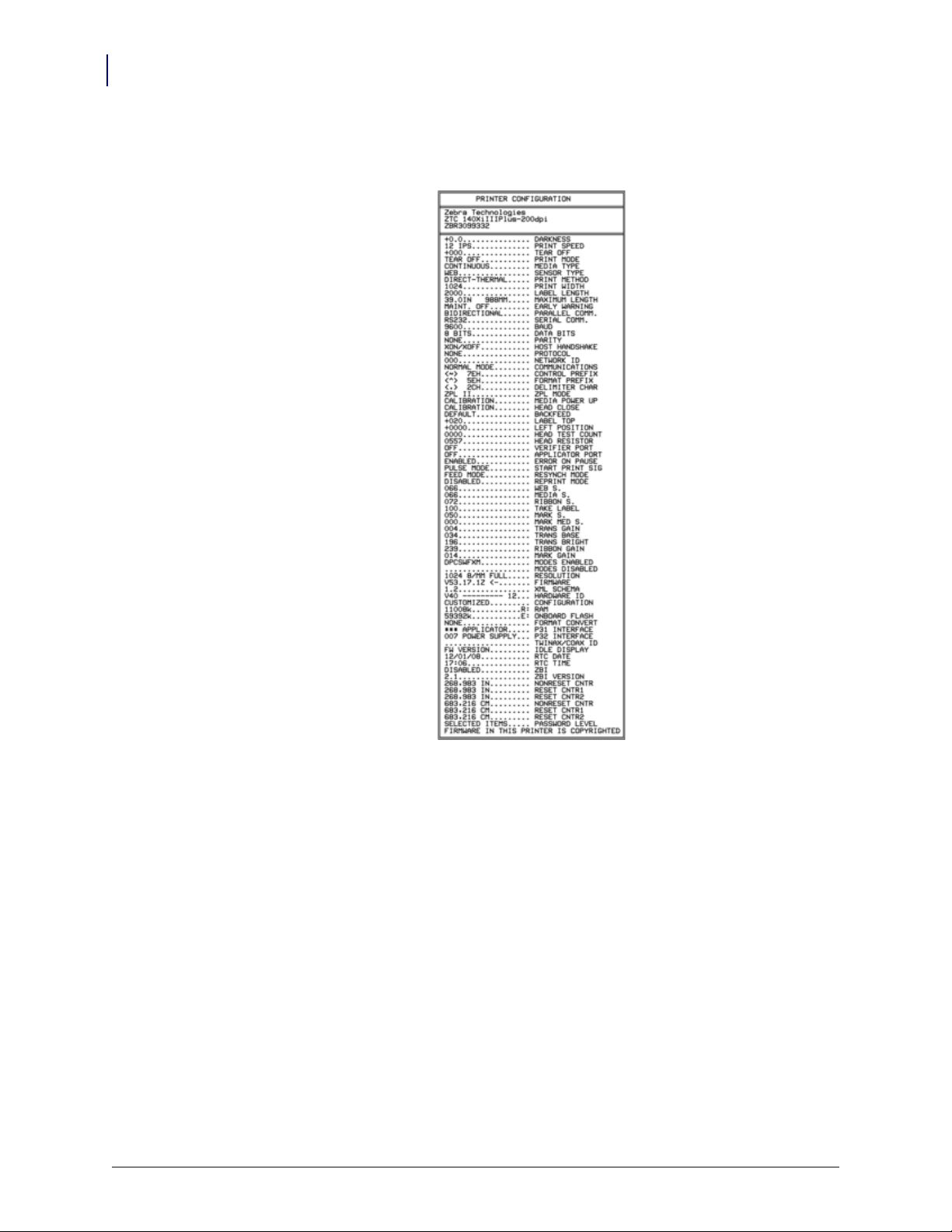

c. Trykk på PLUSS (+) for å velge SKRIV UT.
Hvis utskriftsmaterialet og båndet er korrekt satt i, skrives det ut en
konfigurasjonsetikett. En prøveetikett vises her.
d. Hvis du vil avslutte Oppsett-modus, trykker du på
deretter på
12. Hvis du vil teste tilkoblingen mellom skriveren og datamaskinen, bruker du en
NEXT/SAVE (Neste/lagre).
SETUP/EXIT (Oppsett/avslutt) og
etikettdesignpakke til å opprette en prøveetikett og sender den til skriveren. Zebra
anbefaler ZebraDesigner Pro. Du kan laste ned denne programvaren fra
http://www.zebra.com/software og bruke den i demomodus hvis du vil skrive ut en
prøveetikett.
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Sette i utskriftsmateriale
Følg instruksjonene i dette avsnittet for å sette i papirrullen i avrivningsmodus (Figur 3). For
instruksjoner for å legge i listepapir eller sette i materiale i ulike utskriftsmodi, se
Brukerveiledning.
Advarsel • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre skriverdeler.
Figur 3 • Mediebane for avrivningsmodus
Sette i utskriftsmateriale
9
Slik setter du i papirrullen i avrivningsmodus:
1. Fjern og kasser eventuelle merker eller etiketter som er skitne eller festet med klebemiddel
eller teip.
Merkerull Etiketter
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
Sette i utskriftsmateriale
10
2. Legg i utskriftsmateriale i skriveren.
110Xi4 Andre Xi4-modeller
a. Trekk ut mediematerens føring så langt som
mulig.
b. Legg papirrullen på mediematerens henger.
Skyv rullen så langt tilbake som mulig.
c. Skyv inn mediematerens føring til den berører
rullkanten.
a. Skyv ut og vipp ned mediematerens føring.
b. Legg papirrullen på mediematerens henger.
Skyv rullen så langt tilbake som mulig.
c. Vipp opp mediematerens føring.
d. Skyv inn mediematerens føring til den berører
rullkanten.
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Sette i utskriftsmateriale
1
1
1
3.

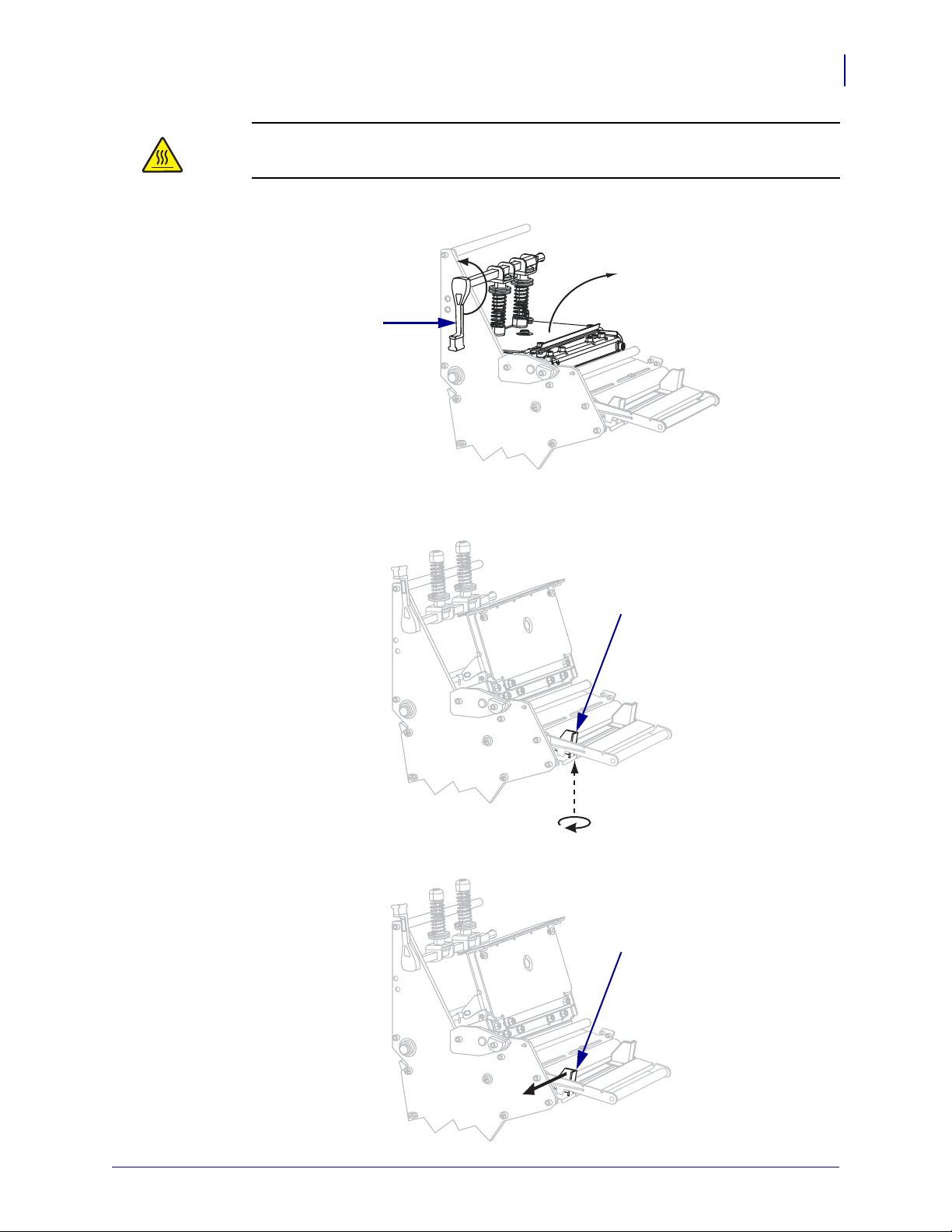

Advarsel • Skrivehodet kan være varmt og kan forårsake alvorlige brannskader. La
skrivehodet bli avkjølt.
Åpne skrivehodet ved å rotere skrivehodets åpningsspake (1) mot urviseren.
4.
Løsne tommelskruen (ikke synlig fra denne vinkelen) som er plassert på bunnen av den
ytre medieføreren (
1).
11
5. Skyv den ytre medieføreren (1) helt ut.
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
Sette i utskriftsmateriale
2
3
1
1
3
2
12
6. Hvis skriveren har en mediedanser (1), legger du utskriftsmaterialet under
mediedansevalsen. For alle skrivere skal utskriftsmaterialet legges under
medieførervalsen (
Viktig • Pass på at du legger utskriftsmaterialet under disse komponentene. Hvis du legger
2) og den øvre mediesensoren (3).
utskriftsmaterialet over dem, vil utskriftsmaterialet blokkere båndsensoren og medføre en
TOMT FOR BÅND-feil.
falsk
7. Skyv utskriftsmaterialet fram til det går under skrivehodet (1), under kneppeplaten (2) og
deretter over skrivevalsen (
3).
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Sette i utskriftsmateriale
1
2
1
8. Juster utskriftsmaterialet med den indre medieføreren (1). Skyv inn den ytre medieføreren
2) til den berører mediekanten.
(
9. Stram tommelskruen (ikke synlig fra denne vinkelen) som er plassert på bunnen av den
ytre medieføreren (
1).
13
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
Sette i utskriftsmateriale
12
14
10. Skyv ned skrivehodet (1) og roter skrivehodets åpningsspake (2) med urviseren til den
smekker på plass.
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Legge i bånd
12
Følg instruksjonene i dette avsnittet for å legge i bånd som skal brukes med etiketter for
termisk overføring. Ved direkte termiske etiketter må det ikke legges i bånd i skriveren. Ta ut
det brukte båndet fra båndopprullingsspindelen hver gang du skifter båndrull (se Fjerne et
brukt bånd på side 21).
Advarsel • Når du setter i utskriftsmateriale eller bånd, må du fjerne alle smykker som kan
komme i kontakt med skrivehodet eller andre skriverdeler.

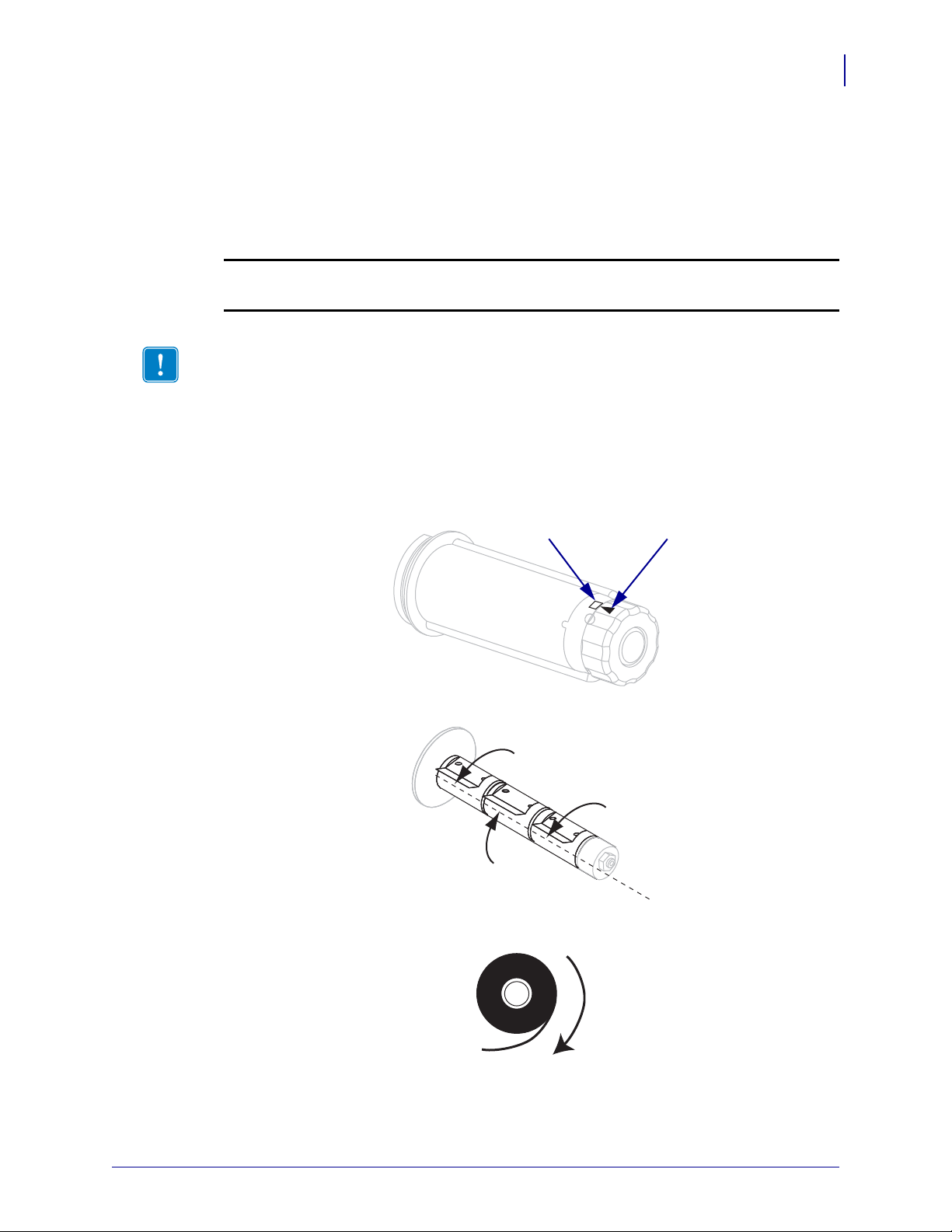

Viktig • For å beskytte skrivehodet mot slitasje, bør det brukes et bånd som er bredere enn
utskriftsmaterialet. Båndet må ha dekkpapir på utsiden (se Brukerveiledning dersom du vil ha
mer informasjon).
Slik legger du i bånd:
1. Juster pilen (1) på knotten på båndopprullingsspindelen med hakket (2) på
båndopprullingsspindelen.
Legge i bånd
15
2. Juster segmentene på båndmatingsspindelen.
3. Plasser båndet slik at den løse enden spoles av med urviseren.
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
16
23 1
1
Legge i bånd

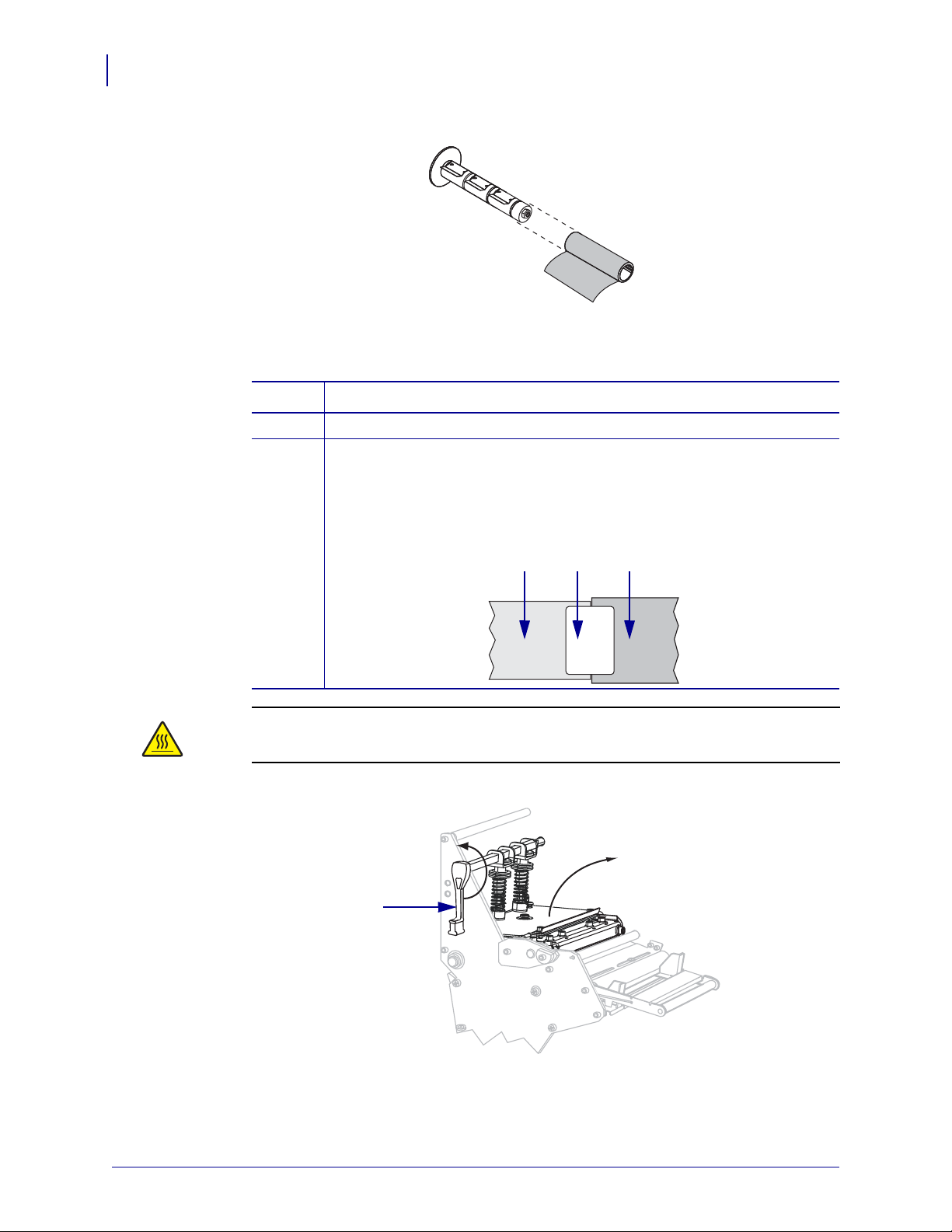

4. Legg båndrullen på båndmatingsspindelen. Skyv rullen så langt tilbake som mulig.
5. En båndfører gjør det lettere å legge i og spole av båndet. Har båndrullen papir eller noe
annet festet til enden som kan fungere som båndfører?
Hvis ... Da ...
Ja Fortsett med neste trinn.
Nei
a. Riv av en strimmel av utskriftsmaterialet (etiketter og dekkpapir)
omtrent 150–305 mm fra rullen.
b. Trekk av en etikett fra mediestrimmelen.
c. Bruk denne etiketten (1) til å feste enden av båndet (2) til
mediestrimmelen (
3). Mediestrimmelen fungerer som en fører.
6.
Advarsel • Skrivehodet kan være varmt og kan forårsake alvorlige brannskader. La
skrivehodet bli avkjølt.
Åpne skrivehodet ved å rotere skrivehodets åpningsspake (1) mot urviseren.
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
7. Båndbanen er litt forskjellig for skrivere med bånddansere.
Uten bånddanser Med bånddanser
2
1
Har din skriver en bånddanser?
Hvis ... Da ...
Nei Legg båndet over mediedanseren (1) og under båndførervalsen (2).
Legge i bånd
17
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
18
3
2
1
1
3
2
Legge i bånd

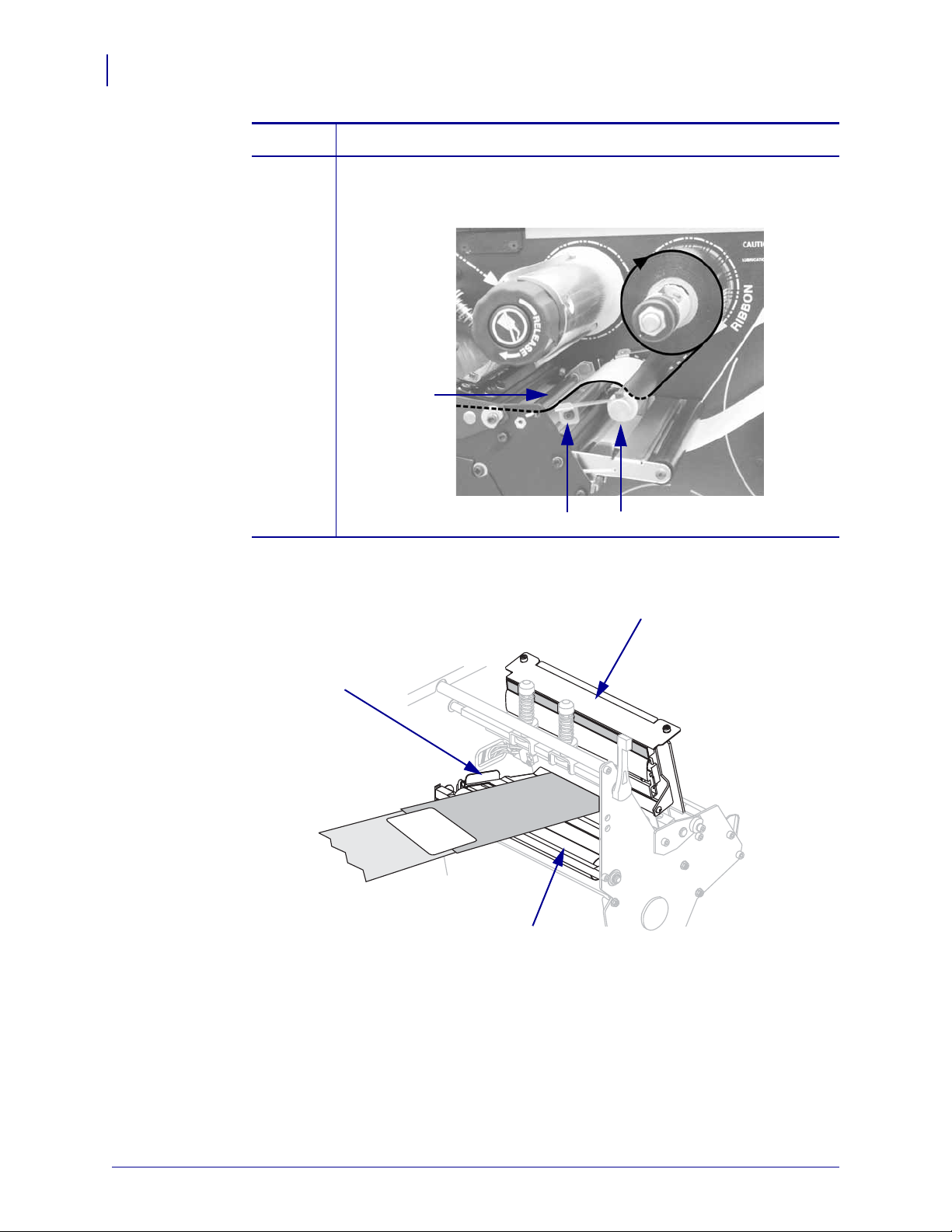

Hvis ... Da ...
Ja
8. Skyv båndføreren fram til den går under skrivehodet (1), over kneppeplaten (2) og deretter
a. Før båndet gjennom bånddanseren. Båndet må legges under den øvre
valsen (
b. Før båndet under båndførervalsen (3).
1) og over den nedre valsen (2).
over skrivevalsen (3).
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Legge i bånd
21
9. Plasser båndføreren over den øvre båndvalsen (1) og deretter mot
båndopprullingsspindelen (
10. Kveil båndføreren og det festede båndet mot urviseren rundt båndopprullingsspindelen.
2).
19
11. Roter spindelen mot urviseren flere omganger for å kveile opp båndet og fjerne eventuelt
slakk.
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
20
12
Legge i bånd
12. Skyv ned skrivehodet (1) og roter skrivehodets åpningsspake (2) med urviseren til den
smekker på plass.
P1008806-191 Rev. A Xi4 Hurtigreferanse 05.02.2009
Fjerne et brukt bånd
Ta ut det brukte båndet fra båndopprullingsspindelen hver gang du skifter båndrull.
Slik fjerner du et brukt bånd:
1. Er båndet oppbrukt?
Hvis båndet ... Da …
Er oppbrukt Fortsett med neste trinn.
Ikke er oppbrukt Kutt eller bryt båndet før opprullingsspindelen.
Legge i bånd
21
2. Hold båndopprullingsspindelen og vri utløserknotten med urviseren til den stopper.
Båndutløserstengene vippes ned. Dette letter spindelens grep på det brukte båndet.
3. Skyv det brukte båndet av opptaksspindelen og kasser det.
05.02.2009 Xi4 Hurtigreferanse P1008806-191 Rev. A
Loading...
