Xi4 Kratki vodič
5 6
7
8
1
43
2
Upotrebljavajte ovaj vodič za svakodnevni rad s pisačem. Više pojedinosti potražite u
Korisničkom vodiču.
Dijelovi pisača
Slika 1 prikazuje dijelove unutar pretinca za medij u pisaču. Ovisno o modelu pisača i
instaliranim opcijama, vaš pisač može izgledati malo drugačije. Prije nego nastavite postupak
postavljanja pisača, upoznajte s ovim dijelovima.
Slika 1 • Dijelovi pisača
© 2009 ZIH Corp. Svi nazivi i brojevi proizvoda su Zebra
zaštitni znaci, i Zebra i Zebra logotip su registrirani
zaštitni znaci tvrtke ZIH Corp. Sva prava zadržana.
Platen valjak
1
Upravljačka ploča
2
Sklop ispisne glave
3
Ručica za otvaranje ispisne
4
glave
*Držač nosača medija se razlikuje ovisno o modelu Prikazan je držač nosača medija 110Xi4.
Vreteno namatala ribona
5
Vreteno nosača ribona
6
Vodilica medija
7
Držač nosača medija*
8
P1008806-231 Rev. A
6.2.2009
Upravljačka ploča
1 2 3 4
5
7
12 13 14
11
6
8
10
9
2

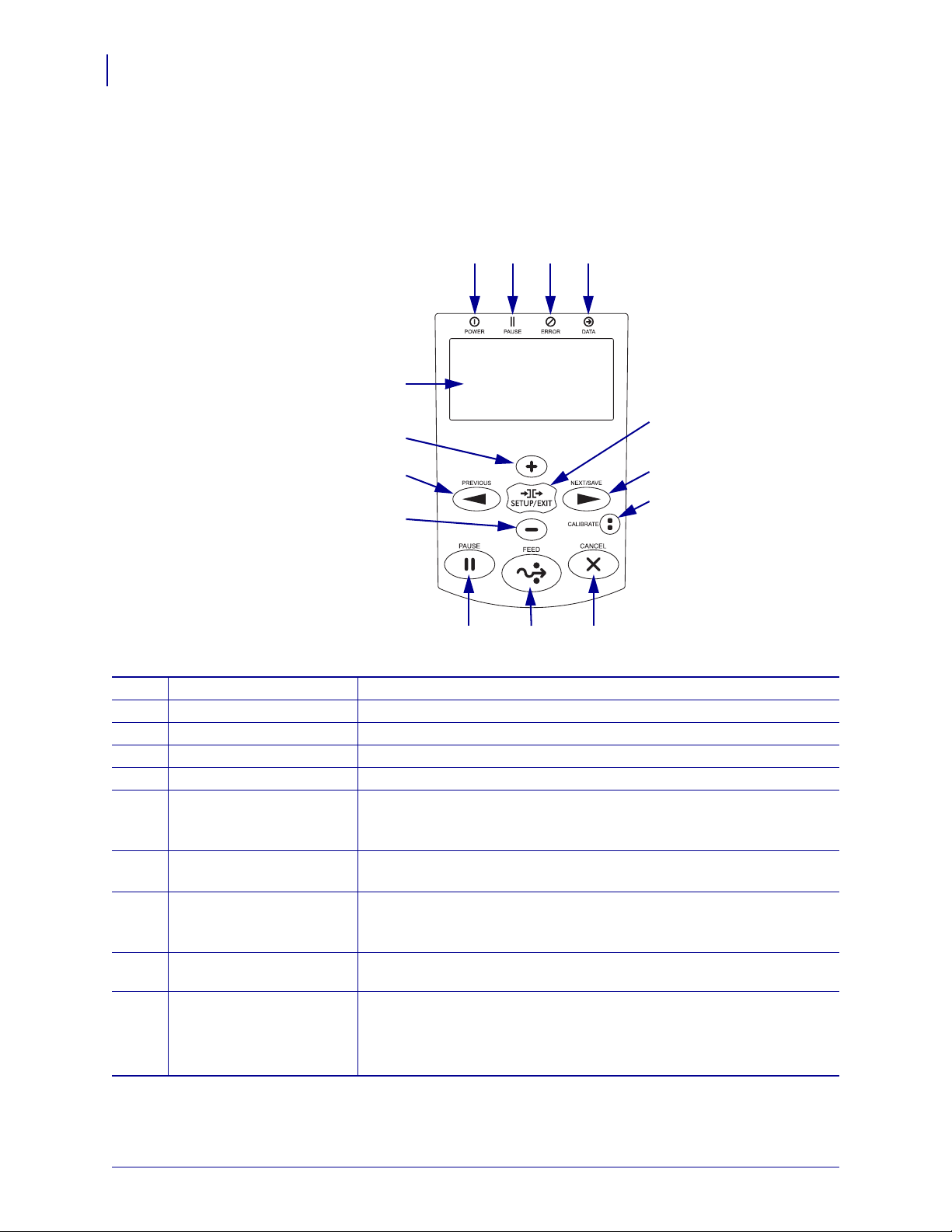

Upravljačka ploča
Upravljačka ploča (Slika 2) prikazuje radno stanje pisač i upravlja osnovnim radom pisač.
Slika 2 • Upravljačka ploča
Lampica napajanja Svijetli kada je pisač uključen.
1
Lampica PAUSE Svijetli kada je pisač zaustavljen.
2
Lampica ERROR Treperi kada pisač treba pomoć.
3
Lampica DATA Brzo treperi kada pisač prima podatke.
4
LCD PREDOČNIK Pokazuje radno stanje pisač.
5
PLUS (+) Mijenja vrijednost parametra. Obično se koristi za povećanje
6
vrijednosti, za odgovor “da”, za pomicanje po stavkama ili za promjenu
PREVIOUS (prethodno)
7
vrijednosti kod unošenja lozinke.
U modu postavki, pomičite se po predočniku do prethodnog parametra.
Držite pritisnuto za brzo pomicanje po stavkama.
MINUS (-) Mijenja vrijednost parametra. Obično se koristi za smanjivanje
8
vrijednosti, za odgovor “ne”, za pomicanje po stavkama ili za promjenu
položaja pokazivača (kursora) kod unošenja lozinke pisača.
SETUP/EXIT
9
(postavke/izlaz)
NEXT/SAVE
10
(slijedeće/spremi)
Ulaz u mod konfiguracije ili izlaz iz njega.
• U modu postavki, pomičite se po predočniku do slijedećeg
parametra. Držite pritisnuto za brzo pomicanje po stavkama.
• Kod izlaska iz moda postavki, sprema sve promjene koje ste načinili
u postupku konfiguracije i kalibracije.
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Upravljačka ploča
3
CALIBRATE (kalibriraj)
11
PAUSE (STANKA)
12
FEED (pomicanje medija)
13
CANCEL (otkaži)
14
Kalibrira slijedeće parametre pisača:
• Duljina medija
• Vrsta medija (beskonačan ili ne-beskonačan)
• Mod ispisa (izravno toplinski ili toplinsko prenošenje)
• Vrijednosti osjetnika
Kada se pritisne, pokreće ili zaustavlja rad pisač.
Svakim pritiskom na ovu tipku pisač pomiče medij za jednu praznu
naljepnicu.
Otkazuje postupak ispisa kad je pisač u modu stanke.
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Priprema pisača za uporabu
4
Priprema pisača za uporabu
Nakon što ste se upoznali s dijelovima pisača, pripremite pisač za uporabu.
Oprez • Kada ulažete medij ili ribon, skinite sav nakit koji bi mogao doći u dodir s ispisnom
glavom ili drugim dijelovima pisača.
Oprez • Prije doticanja sklopa ispisne glave, odvedite sav nakupljeni elektrostatski naboj
dodirivanjem metalnog okvira pisača ili uporabom antistatičke narukvice i podloške.
Za instalaciju pisača, izvršite slijedeće korake:
1. Odaberite mjesto za pisač koje zadovoljava slijedeće uvjete:
• mora biti čvrsta ravna površina dovoljno velika i jaka da može držati pisač
• mora imati dostatan prostor za prozračivanje i pristup dijelovima i priključnicama
pisača
• treba biti u blizini lako dostupne utičnice za napajanje
2. Otpakirajte i pregledajte pisač. Ako je potrebno, prijavite oštećenja u prijevozu. Više
pojedinosti potražite u Korisničkom vodiču.
3. Postavite pisač na prethodno odabrano mjesto.

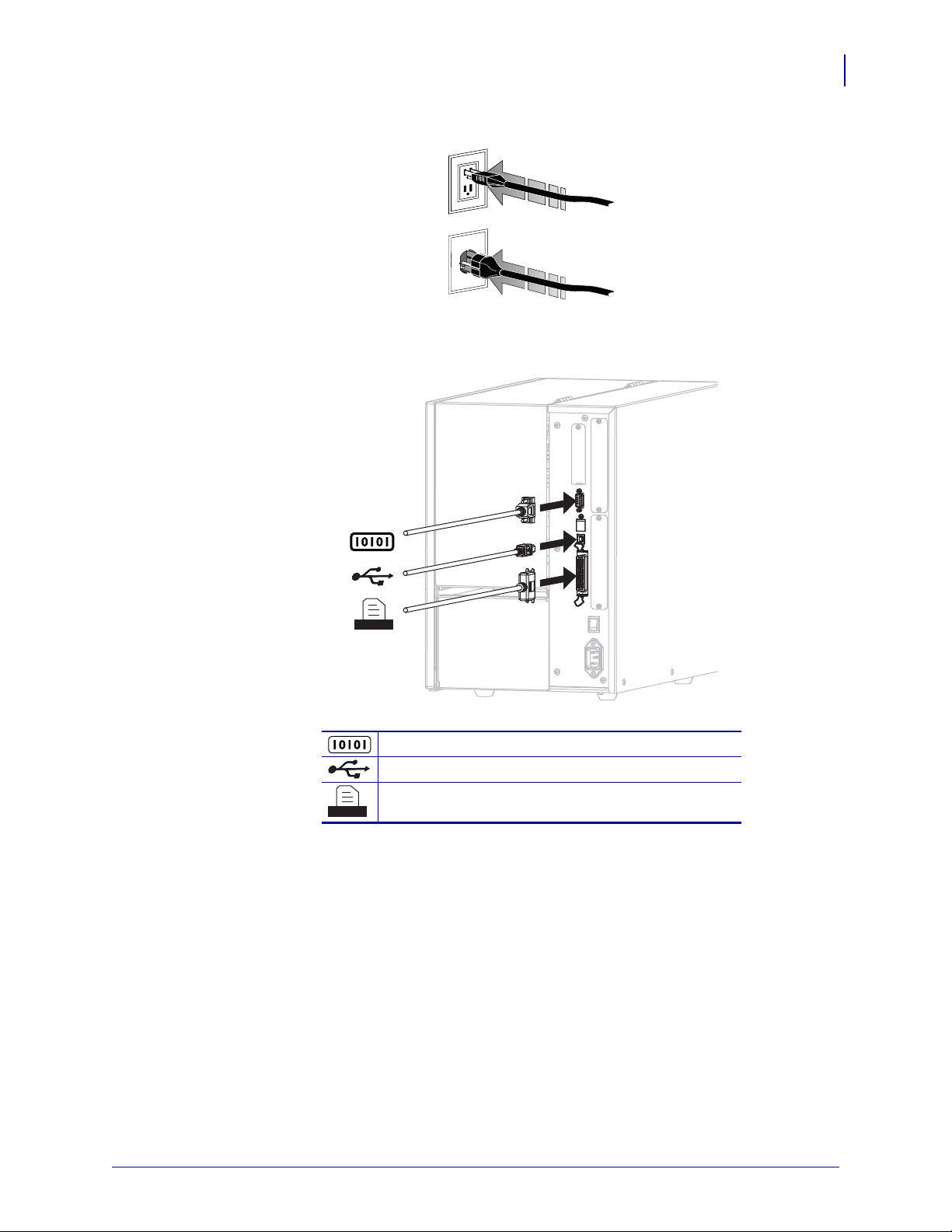

4. Utaknite ženski kraj kabla za napajanje u utičnicu na stražnjoj strani pisača.
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Priprema pisača za uporabu
115 V AC
230 V AC
5. Muški kraj kabela za napajanje utaknite u odgovarajuću utičnicu napajanja.
6. Priključite pisač na računalo koristeći jednu ili više dostupnih priključnica. Ovdje su
prikazane standardne priključnice. Vaš pisač može imati i opcije ZebraNet žičnog i
bežičnog poslužitelja ispisa a na pisaču može biti i ulaz za aplikator.
5
Serijski port
USB priključak
Paralelni port
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Priprema pisača za uporabu
6
7. Podignite vratašca za medij.
8. Uložite medij u pisač (pogledajte Ulaganje medija na stranici 9).
9. Ako upotrebljavate 'thermal transfer' medij, u pisač umetnite ribon (pogledajte Ulaganje
ribona na stranici 15). Za 'direct thermal' medije (izravno toplinsko prenošenje) ne koristi
se ribon.
10. Uključite (I) pisač.
Pisač će provesti postupak samotestiranja.
PRINTER READY se prikazuje kad je pisač
spreman za ispis.
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Priprema pisača za uporabu
1
11. Kako biste provjerili jesu li medij i ribon pravilno umetnuti, ispišite konfiguracijsku
naljepnicu.
a. Na upravljačkoj ploči pritisnite
SETUP/EXIT (postavke/izlaz).
7
b. Pritisnite
do:
PREVIOUS (prethodno) ili NEXT/SAVE (slijedeće/spremi) za pomicanje
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Priprema pisača za uporabu
8
c. Pritišćite tipku PLUS (+) za odabir stavke PRINT (ispis).
Ako su medij i ribon pravilno umetnuti, pisač ispisuje konfiguracijsku naljepnicu.
Ovdje je prikazan uzorak naljepnice.
d. Za izlaz iz moda postavki pritisnite
NEXT/SAVE (slijedeće/spremi).
12. Za ispitivanje veze između pisača i računala, upotrijebite paket za dizajn naljepnica kako
SETUP/EXIT (postavke/izlaz) a zatim pritisnite
biste izradili probnu naljepnicu i poslali je na pisač. Zebra preporučuje ZebraDesigner
Pro. Ovaj softver možete preuzeti na http://www.zebra.com/software i pokrenuti ga
možete u Demo modu za ispis probne naljepnice.
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Ulaganje medija
Pridržavajte se uputa u ovom odjeljku za ulaganje medija u roli u modu trganja (Slika 3). Za
upute o ulaganju bilo presavijenih 'cik-cak' medija ili za ulaganje u drugačijim načinima ispisa,
pogledajte Korisnički vodič.
Oprez • Kada ulažete medij ili ribon, skinite sav nakit koji bi mogao doći u dodir s ispisnom
glavom ili drugim dijelovima pisača.
Slika 3 • Putanja medija u modu trganja
Ulaganje medija
9
Za umetanje medija na roli u Tear-Off načinu, učinite slijedeće:
1. Uklonite i odbacite sve zamrljane tagove ili naljepnice ili koji se drže ljepilom ili trakom.
Kuponski slog Naljepnice
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Ulaganje medija
10
2. Uložite medij u pisač.
110Xi4 Drugi Xi4 modeli
a. Kližite vodilicu medija što je moguće dalje
prema van.
b. Postavite rolu s medijem na nosač medija.
Gurnite rolu prema nazad, dokle ide.
c. Kliznite vodilicu medija tako da samo dotiče
rub role.
a. Kliznite prema van i nagnite prema dolje
vodilicu medija.
b. Postavite rolu s medijem na nosač medija.
Pritisnite rolu prema natrag, dokle ide.
c. Podignite vodilicu za dovod medija.
d. Kliznite vodilicu medija tako da samo dotiče
rub role.
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Ulaganje medija
1
1
3.

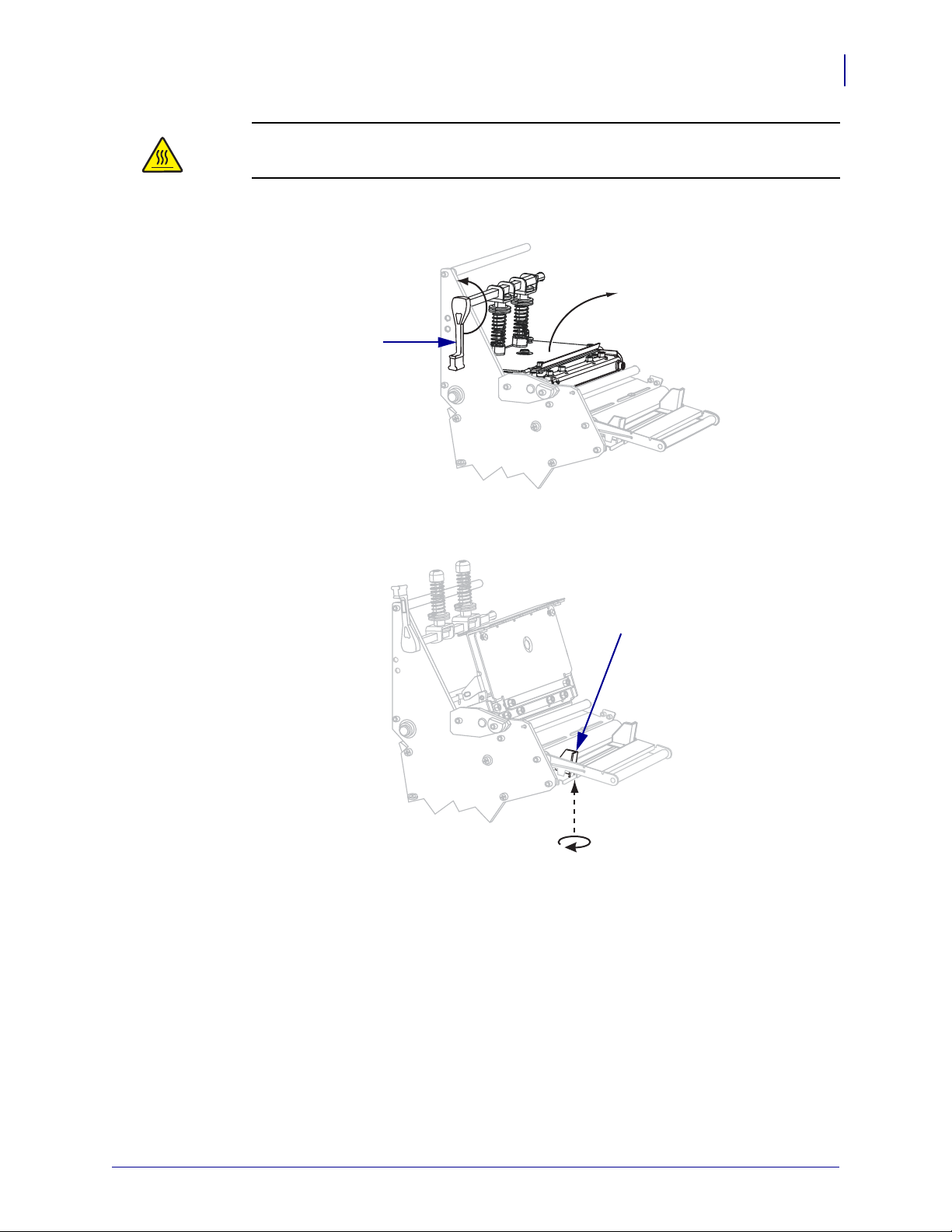

Oprez • Ispisna glava može biti vruća i prouzročiti teške opekline. Ostavite da se
ispisna glava ohladi.
Otvorite sklop ispisne glave zakretanjem ručice za otvaranje ispisne glave (1) u smjeru
suprotno od kazaljke sata.
11
Otpustite vijak koji se odvrće ručno (nije vidljiv iz ovog ugla) smješten s donje strane
4.
vanjske vodilice medija (
1).
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Ulaganje medija
1
2
3
1
12
5. Vanjsku vodilicu medija (1) kliznite posve prema van.

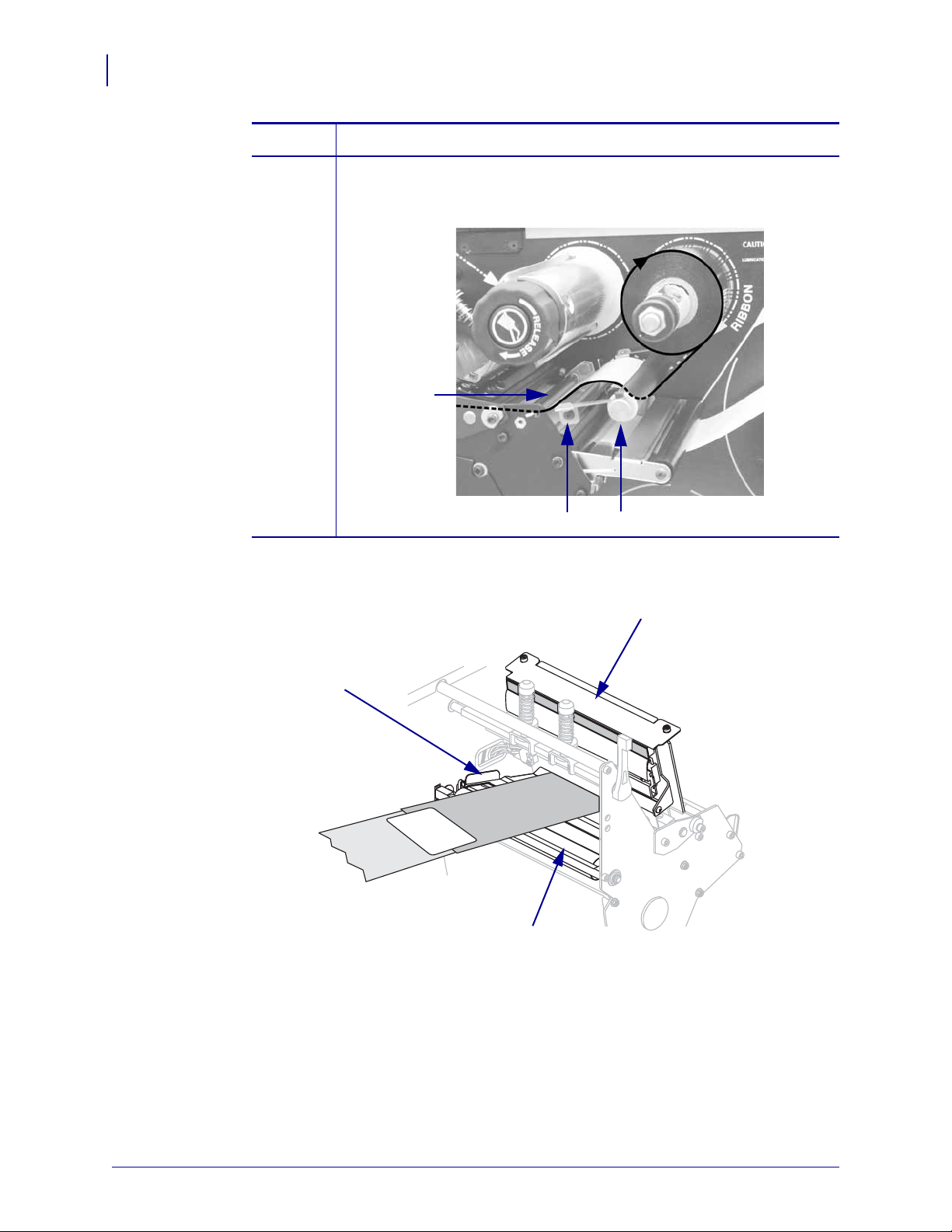

6. Ako vaš pisač ima sklop fleksibilne vodilice medija (1), provedite medij ispod valjka
sklopa fleksibilne vodilice medija. Kod svih pisača provedite medij ispod valjka za
vođenje medija (
Važno • Svakako medij provedite ispod tih komponenti. Ako medij provedete iznad njih,
medij će ometati osjetnik ribona i izazivati lažnu poruku greške
2), a zatim ispod gornjeg osjetnika medija (3).
RIBBON OUT (nema
ribona).
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Ulaganje medija
1
3
2
1
2
7. Gurajte medij prema naprijed sve dok ne prođe ispod sklopa ispisne glave (1), ispod
potisne ploče (
2), i zatim preko platen valjka (3).
13
8. Poravnajte medij s unutarnjom vodilicom medija (1). Gurnite unutra vanjsku vodilicu
medija (
2) tako da samo dotiče rub medija.
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Ulaganje medija
1
12
14
9. Stegnite ručno vijak (nije vidljiv iz ovog ugla) smješten s donje strane vanjske vodilice
medija (

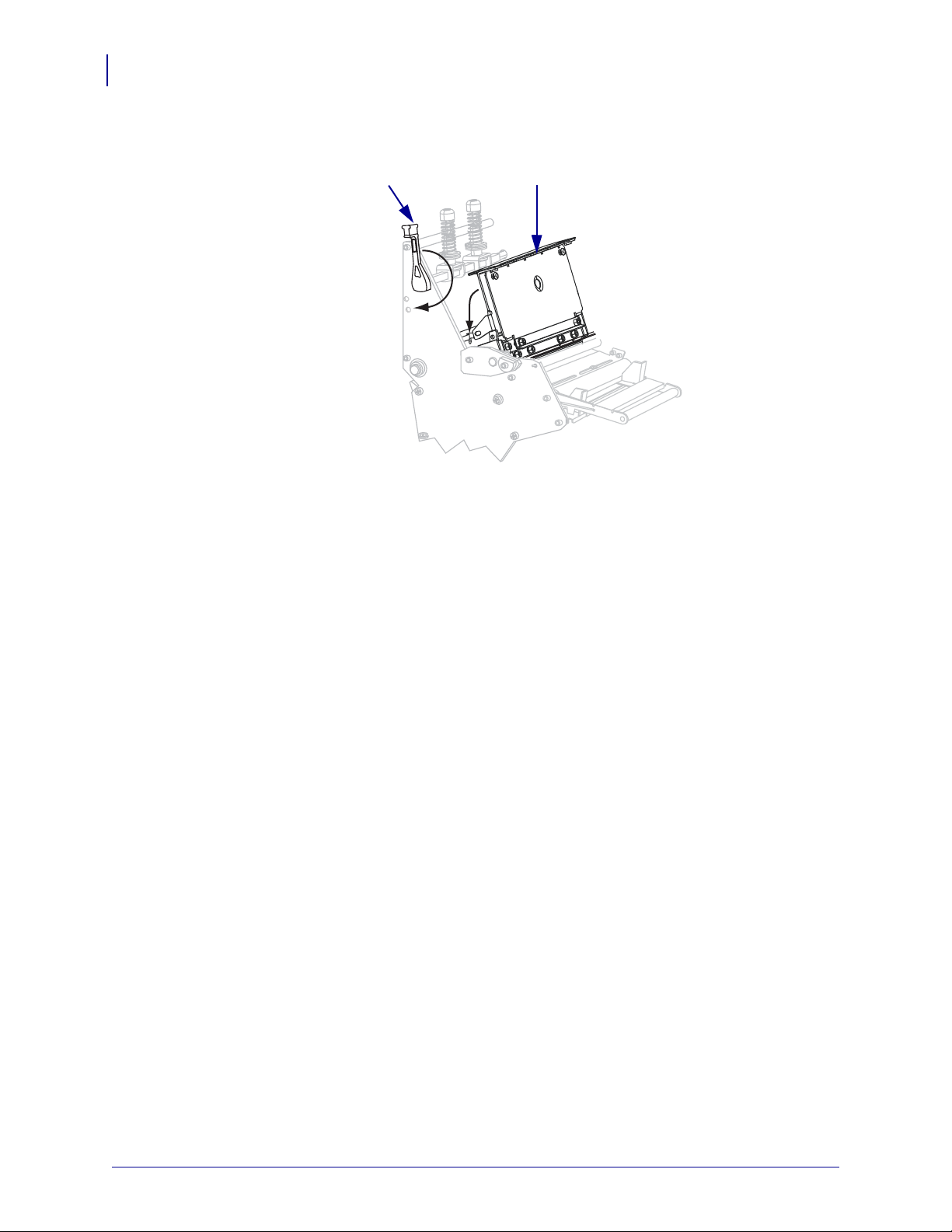

10. Gurnite prema dolje sklop ispisne glave (1), a zatim zakrenite ručicu za otvaranje ispisne
glave (
1).
2) u smjeru kazaljke sata dok ne uskoči na mjesto.
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Ulaganje ribona
12
Pridržavajte se uputa u ovom odjeljku za ulaganje ribona za primjenu s naljepnicama za
toplinsko prenošenje ('thermal transfer'). Za naljepnice 'izravnog toplinskog' ispisa, nemojte
ulagati ribon u pisač. Svaki puta kada mijenjate rolu ribona skinite istrošeni ribon s vretena
namatača ribona (pogledajte Uklanjanje iskorištenog ribona na stranici 21).
Oprez • Kada ulažete medij ili ribon, skinite sav nakit koji bi mogao doći u dodir s ispisnom
glavom ili drugim dijelovima pisača.
Važno • Kako bi se ispisna glava zaštitila od habanja, upotrebljavajte ribon koji je širi od
medija. Ribon mora biti premazan s vanjske strane (više pojedinosti potražite u Korisničkom
vodiču).

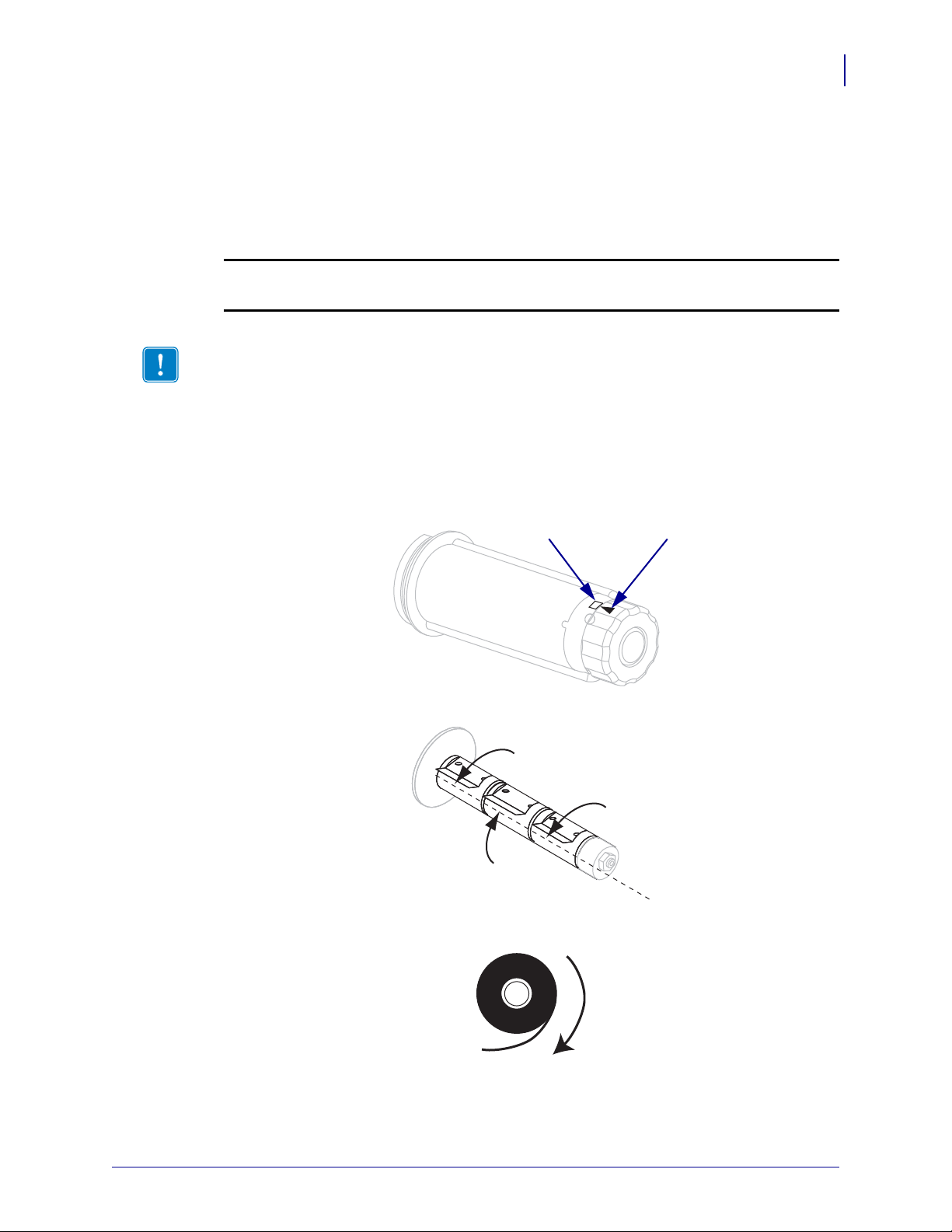

Za umetanje ribona, učinite slijedeće:

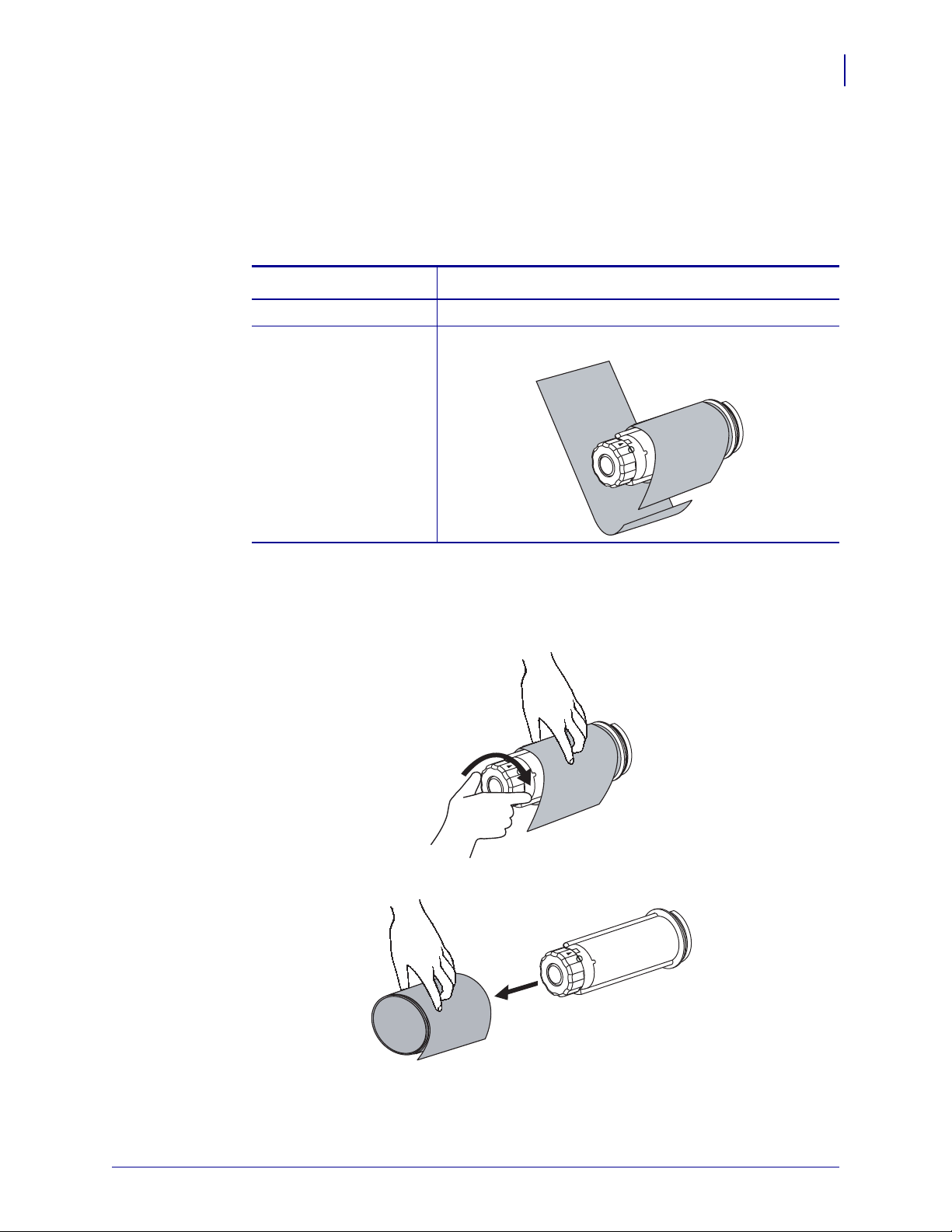

1. Poravnajte strelicu (1) na vretenu namatača ribona s urezom (2) u vretenu namatača
ribona.
Ulaganje ribona
15
2. Poravnajte segmente na vretenu za ribon.
3. Ribon postavite tako da se slobodan kraj odmotava u smjeru kazaljke sata.
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Ulaganje ribona
23 1
1
16

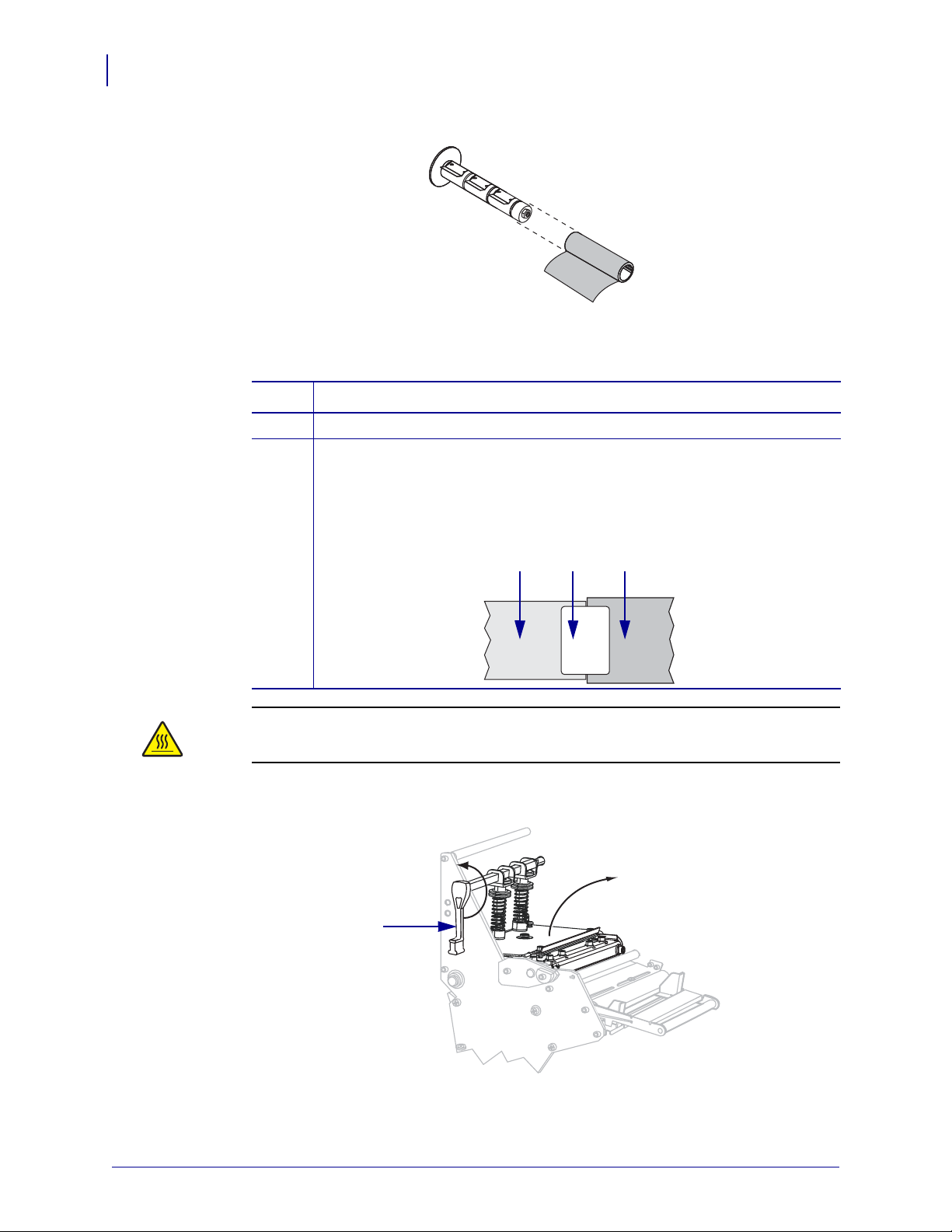

4. Postavite rolu s ribonom na vreteno nosača ribona. Pritisnite rolu prema natrag, dokle ide.
5. Vodilica za ribon olakšava umetanje i vađenje ribona. Ima li vaša rola ribona na početku
pričvršćen papir ili nešto drugo što služi kao vođica ribona?
Ako... Tada...
Da Nastavite sa slijedećim korakom.
Ne
a. Otkinite sa role traku medija (naljepnice i podlogu) oko 152-305 mm
(6-12 in.) dugu.
b. Odlijepite naljepnicu s podložne trake medija.
c. Upotrijebite tu naljepnicu (1) za pričvršćivanje ribona (2) na traku medija
3). Traka medija će služiti kao vođica za ribon.
(
6.
Oprez • Ispisna glava može biti vruća i prouzročiti teške opekline. Ostavite da se
ispisna glava ohladi.
Otvorite sklop ispisne glave zakretanjem ručice za otvaranje ispisne glave (1) u smjeru
suprotno od kazaljke sata.
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Ulaganje ribona
Bez fleksibilne vodilice ribona Sa fleksibilnom vodilicom ribona
2
1

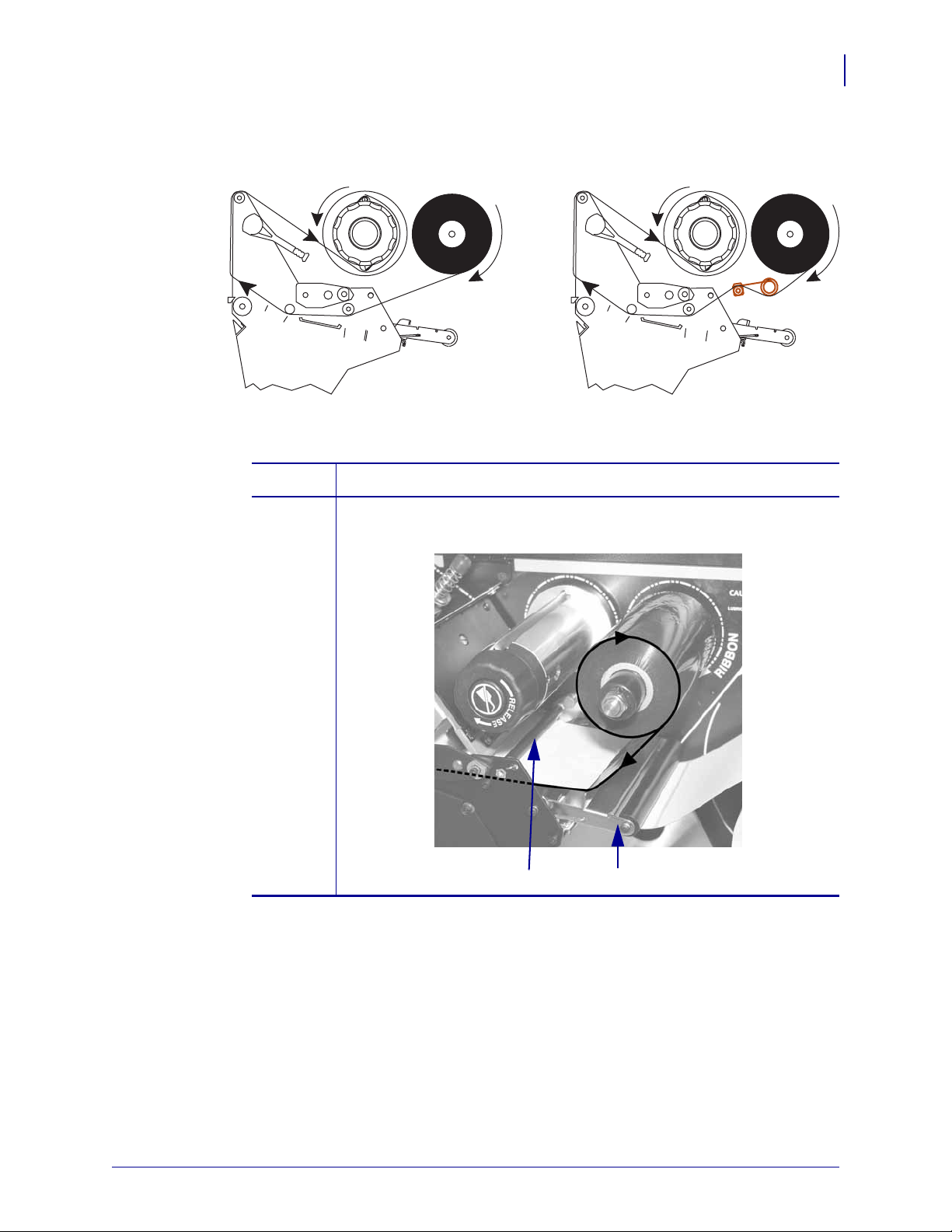

7. Putanja ribona se malo razlikuje kod pisača sa sklopom fleksibilne vodilice ribona.
Ima li vaš pisač sklop fleksibilne vodilice ribona?
Ako... Tada...
Ne Provedite ribon preko sklop fleksibilne vodilice medija (1) i ispod valjka s
vodilicom ribona (
2).
17
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Ulaganje ribona
3
2
1
1
3
2
18
Ako... Tada...
Da
8. Gurajte vođicu ribona naprijed tako da prođe ispod sklopa ispisne glave (1), preko potisne
a. Provedite ribon kroz fleksibilnu vodilicu ribona. Ribon mora ići ispod
gornjeg valjka (
b. Provedite ribon ispod fleksibilne vodilice ribona (3).
1) i preko donjeg valjka (2).
ploče (2), i zatim preko platen valjka (3).
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Ulaganje ribona
21
9. Provedite vođicu ribona preko gornjeg valjka za ribon (1) i prema vretenu namatača
ribona (
10. Namatajte vođicu ribona i pričvršćeni ribon oko vretena namatača ribona u smjeru
2).
suprotno od kazaljke sata.
19
11. Zakrenite vreteno namatača ribona u smjeru suprotno od kazaljke sata nekoliko puta da
namotate ribon i zategnite.
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Ulaganje ribona
12
20
12. Gurnite prema dolje sklop ispisne glave (1), a zatim zakrenite ručicu za otvaranje ispisne
2) u smjeru kazaljke sata dok ne uskoči na mjesto.
glave (
P1008806-231 Rev. A Xi4 Kratki vodič 6.2.2009
Uklanjanje iskorištenog ribona
Svaki puta kada mijenjate rolu ribona skinite istrošeni ribon s vretena namatača ribona.
Za uklanjanje ribona, učinite slijedeće:
1. Je li se ribon istrošio?
Ako je ribon... Tada...
odmotan do kraja Nastavite sa slijedećim korakom.
nije odmotan do kraja Odrežite ili prekinite ribon ispred vretena namatača ribona.
Ulaganje ribona
21
2. Držeći vreteno namatača ribona, okrenite gumb za otpuštanje ribona u smjeru kazaljke
sata dok se ne zaustavi.
Time se prečke za otpuštanje ribona zakrenu prema dolje, otpuštajući zatezanje
iskorištenog ribona.
3. Kliznite iskorišteni ribon sa vretena namatača za ribon i odbacite.
6.2.2009 Xi4 Kratki vodič P1008806-231 Rev. A
Loading...
