VC8300-10
Računalni uređaj za
upotrebu u vozilu
Kratke referentne
upute
2 Računalni uređaj za upotrebu u vozilu VC8300-10
Uvod
VC8300-10 je robusni računalni uređaj koji se postavlja u vozilo, dizajniran za
maksimalno povećanje produktivnosti u zahtjevnim okruženjima. Uređaj je
namijenjen komercijalnim i industrijskim primjenama uz fokus na bežične
prijenose podataka u stvarnom vremenu s opcijama za aplikacije za rukovanje
materijalima u skladištima, proizvodnim pogonima, lukama, gradilištima i
hladnjačama.
Kompaktni dizajn uređaja poboljšava vidljivost i pruža veću sigurnost, a uređaj
istovremeno ima veliki zaslon (10,4 inča). Njegova WLAN 802.11 a/b/g/n/ac veza
pruža informacije u stvarnom vremenu koje unapređuju donošenje odluka,
smanjuju pogreške i poboljšavaju produktivnost.
Raspakiravanje
U kutiji se nalazi sljedeće:
• Računalni uređaj za upotrebu u vozilu VC8300-10
• Kratke referentne upute za VC8300-10
Pažljivo uklonite sav zaštitni materijal oko uređaja, a kutiju u kojoj je isporučen
ostavite za naknadno spremanje i otpremanje.
Provjerite svu opremu kako biste utvrdili je li oštećena. Ako nedostaje neki dio
opreme ili ako je oprema oštećena, odmah se obratite centru tvrtke Zebra za
podršku. Kontaktne podatke potražite u odjeljku Servisne informacije na str. 26.
Skidanje zaštitne folije sa zaslona
Prednji zaslon uređaja zaštićen je prozirnom folijom tijekom transporta. Ta folija
treba ostati na prednjem zaslonu tijekom sastavljanja kako bi se spriječilo
oštećenje njegove površine. Foliju skinite tek po završetku sastavljanja.
Srodna dokumentacija
Sljedeći dokument pruža više informacija o računalnom uređaju za upotrebu u
vozilu VC8300.
• Referentne upute za VC8300 za Android ™ verzije 11, broj dijela
MN-004179-xx – pružaju detaljne informacije o postavljanju, rukovanju,
tehničkim podacima i dodatnoj opremi za VC8300.
Najnoviju verziju ovog priručnika i svih vodiča potražite na: zebra.com/support
.
Kratke referentne upute 3
Značajke uređaja
Pogled s prednje strane
Kapacitivni ili
rezistivni
LED
Prekid
uparivanja
crtičnog
koda
Zvučnik
Plava tipka
modifikatora
Programibilne
tipke
(6 + 6)
Aktivira zaslonsku
tipkovnicu
Pogled odozgo na vanjsku Wi-Fi antenu
Priključci vanjske antene 802.11 a/b/g/n/ac
(model za
hladnjače)
dodirni zaslon
Uparivanje
crtičnog koda
Tipka za
uključivanje/
isključivanje
Glasnoća
zvučnika \
svjetlina
zaslona
ANT 2
ANT 1 – glavna vanjska antena, priključnica obrnutog polariteta (WLAN + Bluetooth)
ANT 2 – pomoćna vanjska antena, priključnica obrnutog polariteta (WLAN)
NAPOMENA: Wi-Fi antene ne isporučuju se s uređajem i moraju se
naručiti kao zasebna dodatna oprema. Uređaj se može upotrebljavati s
ugrađenom ili vanjskom antenom.
ANT 1
4 Računalni uređaj za upotrebu u vozilu VC8300-10
Cijeli popis konfiguracija sadrži Referentni priručnik za VC8300 za Android verzije
11 na web-stranici zebra.com/support
.
Pogled sa stražnje strane
Pogled sa stražnje strane uz poklopac za zaštitu od prašine
UPS baterija
COM 1
COM 2
Otvor za
ventilaciju
Zaštita od prevelikog
zatezanja
(četiri)
Poklopac za
zaštitu od prašine
Kratke referentne upute 5
Pogled sa stražnje strane bez poklopca za zaštitu od prašine
USB
s napajanjem
Zvučnik/
mikrofon
Pin
uzemljenja
Napajanje
Standardni
USB
Zaštita od
prevelikog
zatezanja (četiri)
Postavljanje softvera
Način postavljanja softvera uređaja:
1.
Priključite uređaj na vanjski izvor napajanja.
2. Pritisnite i zadržite tipku za uključivanje/isključivanje kako biste uključili
uređaj (pogledajte Pogled s prednje strane na str. 3).
3. Na uređaju VC8300 sa softverom GMS slijedite Googleov čarobnjak za
postavljanje kako biste postavili račun za Google.
4. Ako je potrebno, ručno postavite datum i vrijeme.
a. Dodirnite Settings (Postavke) > Date & time (Datum i vrijeme).
b. Dodirnite preklopnik Automatic date & time (Automatski datum i vrijeme)
kako biste onemogućili automatsku konfiguraciju datuma i vremena.
6 Računalni uređaj za upotrebu u vozilu VC8300-10
c. Dodirnite Set Date (Postavi datum) kako biste postavili trenutačni datum.
d. Dodirnite Set Time (Postavi vrijeme) kako biste postavili trenutačno
vrijeme.
e. Dodirnite Select time zone (Odaberi vremensku zonu) kako biste postavili
lokalnu vremensku zonu.
f. Dodirnite Home (Početni zaslon).
5. Povežite uređaj s WLAN mrežom.
6. Odabir postavki jezika:
a. Dodirnite Settings (Postavke) > Languages & input (Jezik i unos) >
Languages (Jezici).
Dodirnite Add Language (Dodaj jezik) i odaberite jezik.
b.
c. Povucite željeni jezik na vrh popisa jezika. Promijenit će se jezik sustava.
d. Dodirnite Home (Početni zaslon).
Detaljne informacije potražite u Referentnom priručniku za VC8300 za Android
verzije 11 na web-stranici zebra.com/support
.
Konfiguracija bežične mreže
Povezivanje s WLAN mrežom:
1. Dodirnite Settings (Postavke) > Wi-Fi.
2. Krećite se kroz popis i odaberite željenu WLAN mrežu.
3. Ako se radi o otvorenoj mreži, jednom dodirnite profil ili dodirnite i zadržite te
odaberite Connect to network (Poveži s mrežom), a ako se radi o zaštićenim
mrežama, unesite potrebnu lozinku ili druge vjerodajnice i zatim dodirnite
Connect (Poveži). Dodatne informacije zatražite od administratora sustava.
4. Uređaj dobiva mrežnu adresu i druge potrebne informacije od mreže pomoću
protokola za dinamičku konfiguraciju glavnog računala (DHCP). Kako biste
konfigurirali uređaj s fiksnom adresom internetskog protokola (IP), upute
potražite u Referentnom priručniku za VC8300 za Android verziju 11 na
web-stranici zebra.com/support
5. U polju Wi-Fi postavki prikazuje se Connected (Povezano), što znači da je
uređaj povezan s WLAN mrežom.
Detaljne informacije, kao što su one o primjeni naprednih postavki, potražite u
Referentnom priručniku za VC8300 za Android verzije 11 na web-stranici
zebra.com/support
.
.
Kratke referentne upute 7
Bluetooth
Uređaj ima Bluetooth radije za komunikaciju s raznim perifernim Bluetooth
uređajima. Upotrijebite postavke za Bluetooth kako biste konfigurirali periferne
Bluetooth uređaje.
Detaljne informacije potražite u Referentnom priručniku za VC8300 za Android
verzije 11 na web-stranici zebra.com/support
.
Programibilne tipke
Na prednjoj ploči uređaja VC8300-10 šest je programibilnih tipki. Kad se
upotrebljavaju s plavom tipkom modifikatora, dostupno je šest dodatnih
programibilnih tipki. Za mapiranje tipki upotrijebite postavke Key Programmer
(Programiranje tipki).
Detaljne informacije potražite u Referentnom priručniku za VC8300 za Android
verzije 11 na web-stranici zebra.com/support
.
Napajanje
Za napajanje uređaja iz AC izvora upotrebljavajte izvor napajanja od 100/240 V
AC (broj dijela PS1400) i kabel za izmjeničnu struju. Detaljne informacije potražite
u Referentnom priručniku za VC8300 za Android verzije 11 na web-stranici
zebra.com/support
VAŽNO: AC/DC izvor napajanja namijenjen je isključivo upotrebi pri
sobnoj temperaturi, primjerice u uredskom okruženju.
.
Postavljanje
OPREZ: Računalni uređaj za upotrebu u vozilu nemojte postavljati na
mjesto koje utječe na sigurnost vozila, vidljivost ili mogućnost vožnje.
Ako se montira iznad visine glave, preporučuje se upotreba i sigurnosne
trake s nosačem za montažu.

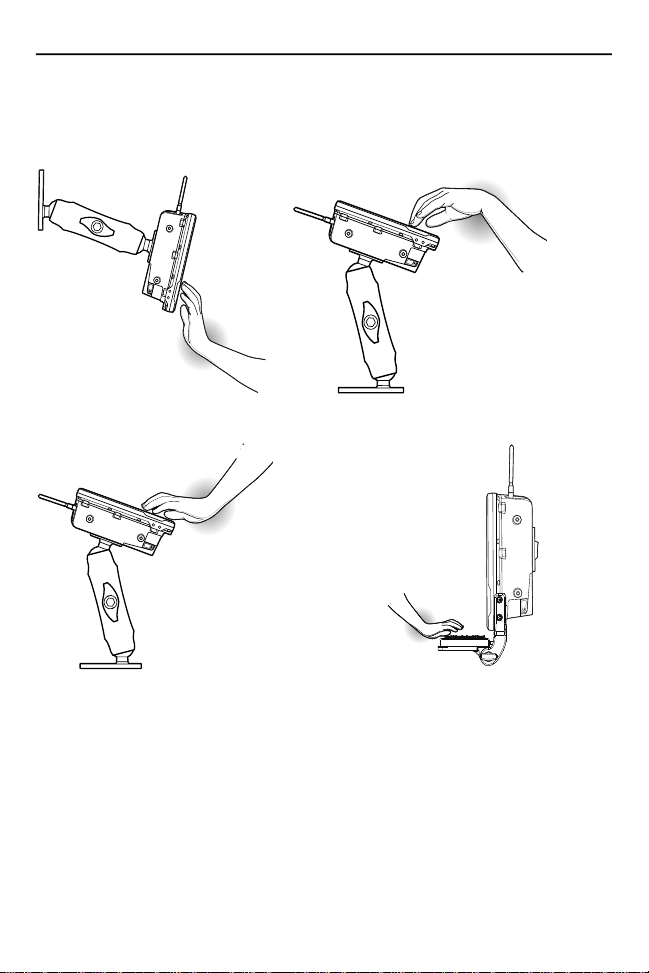

Montiranje uređaja VC8300 na viličar
VAŽNO: Osigurač priključen s prednje strane vozila mora zadovoljavati
UL 275.
Pričvrstite željeni nosač na uređaj. Detaljne opcije montaže i upute potražite u
Referentnom priručniku za VC8300 za Android verzije 11 na web-mjestu
zebra.com/support
.
8 Računalni uređaj za upotrebu u vozilu VC8300-10
32*/('
2'2=*2
32*/('
635,-('$
32*/('
675$*$
1. Montirani uređaj pričvrstite na vozilo i postavite na lokaciju na kojoj neće
zaklanjati pogled operatera.
Moguće zaklanjanje pogleda
2. Ako upotrebljavate vanjsku antenu, povežite antenu u uspravnom položaju na
uređaj.
OPREZ: Perifernu opremu zategnite isključivo ručno, vijcima koji se
zatežu prstom. Nemojte upotrebljavati alate kako biste zategnuli vijke
koji se zatežu prstom.
NAPOMENA: Ako montirate perifernu opremu, ostavite dovoljno
prostora prilikom odabira lokacije za montiranje.
3.
Povežite perifernu opremu s uređajem. Postavite kabele u nosače za zaštitu od
prevelikog zatezanja unutar poklopca za zaštitu od prašine i vratite poklopac za
zaštitu od prašine (pogledajte Pogled sa stražnje strane na str. 4).
4. Povežite uređaj s DC napajanjem vozila.
5. Pritisnite tipku za uključivanje/isključivanje kako biste uključili ili isključili
uređaj (pogledajte Pogled s prednje strane na str. 3).
Kratke referentne upute 9
Povezivanje opcionalnih dijelova i dodatne
opreme
Upotrebljavajte priključnice uređaja kako biste povezali opcionalne dijelove i
dodatnu opremu (pogledajte Pogled sa stražnje strane na str. 4).
Cijeli popis opcionalnih dijelova, dodatne opreme i brojeva dijelova potražite u
Referentnom priručniku za VC8300 za Android verzije 11 na web-stranici
zebra.com/support
• Opcije antene
• Opcije montaže
• Držač skenera, podloga za montiranje tipkovnice, bočni nosač za montiranje
tipkovnice
• Tipkovnica i numerička tipkovnica
• Kabeli i izvori napajanja
• Razno: zvučnik/mikrofon, zaštita za zaslon, pisaljka.
.
Povezivanje DC napajanja vozila
OPREZ: Povezivanje uređaja s akumulatorom vozila mora izvršavati
isključivo kvalificirano osoblje.
NAPOMENA: Zahtjevi za adapter za napajanje i produžni kabel mogu
se razlikovati. Cijeli popis opcionalnih dijelova i dodatne opreme
potražite u Referentnom priručniku za VC8300 za Android verzije 11 na
web-stranici zebra.com/support
.
