Zebra® TTP 2000

키오스크 영수증 프린터

작업자 안내서

P1022870-081

2

© 2009 ZIH Corp. 본 설명서 및 라벨 프린터에 설명된 소프트웨어 및 / 또는 펌웨어의 저작권은 ZIH Corp.

및 Zebra 라이센스 제공자의 소유입니다 . 설명서 또는 프린터의 소프트웨어 및 / 또는 펌웨어를 무단으로 재
생하는 행위는 최대 1 년의 징역과 최대 $10,000 의 벌금형에 처해질 수 있습니다 (17 U.S.C.506). 저작권 침해
자에게는 민사상 책임이 부과됩니다 .

본 제품에는 ZPL

®

, ZPL II® 및 ZebraLink ™ 프로그램과 Element Energy Equalizer™ Circuit, E

Imaging 글꼴 등이 포함되어 있을 수 있습니다 . Software © ZIH Corp. 전세계 판권 본사 소유 .

ZebraLink, Element Energy Equalizer, E

3

및 모든 제품 이름 및 숫자는 상표이며 , Zebra, Zebra 헤드 그래픽 ,

ZPL 및 ZPL II 는 ZIH Corp. 의 등록 상표입니다 . 전세계 판권 본사 소유 .

기타 모든 브랜드 , 제품명 혹은 상표는 해당 소유자의 재산입니다 . 상표 정보에 관한 자세한 사항은 제품 CD
에 있는 " 상표 " 를 참조하십시오 .

재산권 선언문 본 설명서에는 Zebra Technologies Corporation 및 그 자회사 ("Zebra Technologies") 의 기밀 정

보가 포함되어 있습니다 . 본 설명서는 여기에서 설명하는 장비에 대한 정보를 제공하기 위한 것으로 장비를
작동하고 유지 보수하는 사용자용입니다 . 이러한 비밀 정보는 Zebra Technologies Corporation 의 명시적 서면
승인 없이 다른 목적으로 사용 , 재출판하거나 타인에게 공개할 수 없습니다 .

제품 개선 Zebra Technologies Corporation 은 지속적인 제품 개선을 기본 방침으로 삼고 있습니다 . 모든 사양

과 디자인은 통지 없이 변경될 수 있습니다 .

3

™

및 Monotype

책임 부인 Zebra Technologies Corporation 은 공개된 엔지니어링 사양과 설명서의 정확성을 유지하기 위해

노력합니다 . 그러나 오류가 발생할 수 있습니다 . Zebra Technologies Corporation 은 이런 오류를 수정할 권리
를 가지며 오류로 인해 발생하는 책임을 부인합니다 .

책임의 제한 Zebra Technologies Corporation 이 손해 발생 가능성을 통지 받은 경우를 비롯한 어떠한 경우에

도 Zebra Technologies Corporation 또는 제공 제품 ( 하드웨어 및 소프트웨어 ) 의 개발 , 생산 , 판매와 관련된
모든 사람은 제품의 사용 , 사용 결과 , 또는 사용 미숙으로 인해 발생하는 모든 손해 ( 영업 이익의 손실 , 영업
중단 , 영업 정보의 유실 , 기타 금전적 손실을 포함하나 이에 국한되지 않음 ) 에

대해 책임이 없습니다 . 일부
관할지에서는 결과적 또는 우발적 손해에 대한 책임의 배제 또는 제한을 허용하지 않으므로 위의 책임 제한
또는 배제 사항이 적용되지 않을 수 있습니다 .

P1022870-081 TTP 2000 작업자 안내서 2009-12-23

목차

1 • 소개 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

갱신 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

연락처 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2 • 제품 안내 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

루핑 프리젠터 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

제어기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

급지 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

전원 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

상태 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

3 • 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

용지 가이드 설치하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

설치시 고려 사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

방향 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

간편 설치 허브 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Zebra 롤 홀더 사용하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

사용자 고유의 설치 방법 설계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

정전기 방전 및 접지 전류 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

주변 조명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

용지 부족 센서 설치하기 ( 선택 사양 ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

컴퓨터에 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

TTP 2010 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

TTP 2020 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

TTP 2030 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

전원 연결하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

셀프 테스트 인쇄하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

셀프 테스트 인쇄 사용자 정의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

프린터 드라이버

2009-12-23 TTP 2000 작업자 안내서 P1022870-081

설치하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

목차

4

4 • 작동 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

용지 롤 설치하기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

용지 걸림 제거 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

P1022870-081 TTP 2000 작업자 안내서 2009-12-23

설명서 소개

갱신

1

소개

본 설명서는 프린터 기능 및 특징이 추가되거나 수정될 때마다 갱신될 것입니다 . 최신
버전은 본사 웹 사이트 (www.zebra.com) 에 있습니다 .

본 설명서 버전에서 찾을 수 없는 기능이 필요하신 경우 , 해당 지역의 기술 지원부 또는
프린터를 구매하신 Zebra 제휴사에 문의하십시오 .

2009-12-23 TTP 2000 작업자 안내서 P1022870-0801

문서 정보

6

연락처

연락처

인터넷을 통해 연중 무휴로 24 시간 기술 지원을 받으실 수 있습니다 .
웹 사이트 : www.zebra.com

이메일 지원 기술 라이브러리 :
이메일 주소 : [e-mail]

제목 줄 : Emaillist

셀프 서비스 기술 문서 자료 : www.zebra.com/knowledgebase
온라인 사례 등록 : www.zebra.com/techrequest

문의하실

부서

지역 본사

기술 지원

Zebra 장비 및 소프트웨어
작동에 대한 질문은 해당 지
역 대리점에 문의하십시오.
추가 지원은 Zebra 에 문의
하십시오 .

모델 및 일련 번호를 사용할
수 있도록 준비하십시오 .

수리 서비스 부서

반환 서비스 및 수리 서비스
를 제공합니다 .

기술 교육
부서

기술 교육 부서

문의 부서

제품 문헌과 판매업체 및 대
리점 정보를 제공합니다 .

고객 서비스
부서 ( 미국 )
내부 판매 부서 ( 영국 )

프린터 , 부품 , 미디어 및 리
본에 대한 사항은 대리점에
전화하거나 저희에게 연락
해 주십시오 .

키 : T: 전화

F: 팩스
E: 이메일

미주 지역

Zebra Technologies Corporation
475 Half Day Road, Suite 500
Lincolnshire, IL 60069 USA
T: [phone]

수신자 부담 전화 [phone]
F: [phone]

T: +1 877 ASK ZEBRA (2759327)
F: [phone]

하드웨어 : [e-mail]
소프트웨어 : [e-mail]

키오스크 프린터

T: [phone]
E: [e-mail]

T: +1 877 ASK ZEBRA (2759327)
F: [phone]
E: [e-mail]

미국에서 수리를 요청하려면

www.zebra.com/repair 를 방문하

십시오 .

T: [phone]
T: [phone]
F: [phone]

E: [e-mail]

T: +1 877 ASK ZEBRA (2759327)
E: [e-mail]

T: +1 877 ASK ZEBRA (2759327)
E: [e-mail]

:

유럽 , 중동 ,
및 아프리카

Zebra Technologies Europe
Limited
Dukes Meadow
Millboard Road
Bourne End
Buckinghamshire, SL8 5XF
United Kingdom

T: [phone]
F: [phone]

T: [phone]
F: [phone]

E: [e-mail]

T: [phone]
F: [phone]

신규 요청 : [e-mail]
상태 업데이트 :

[e-mail]

T: [phone]
F: [phone]

E: [e-mail]

T: [phone]
F: [phone]
E: [e-mail]

T: [phone]
F: [phone]

E: [e-mail]

아시아 태평양

및 인도

Zebra Technologies Asia
Pacific Pte. Ltd.
120 Robinson Road
#06-01 Parakou Building
Singapore 068913

T: + 65 6858 0722
F: [phone]

T: [phone]
F: [phone]

E: 중국: [e-mail]

기타 지역

[e-mail]

T: [phone]
F: [phone]

E:

기타 지역

[e-mail]

T: + 65 6858 0722
F: [phone]

E:

기타 지역

[e-mail]

E:

기타 지역

[e-mail]
m

T: [phone]
F: [phone]

E:

기타 지역

[e-mail]

:

중국

: [e-mail]

:

중국

: [e-mail]

:

중국

: [e-mail]

:

중국

: [e-mail]

:

P1022870-001 TTP 2000 작업자 안내서 12/23/2009

2

䘸⫠㥔䉤G☐⢰㢨ⶸ

⨜䘸G㜵㜡

㢬㋸䜘☐

㟝㫴G㢹Ạ

㥐㛨G
⸨☐

䘸⫤䉤G㛅㯱㢌G㥐㛨䑄

䟸䌨G㻐ẠGO㘤⤼ὤG䋩㡰⦐P

㢬㋸ⱰG
ⵝ㻐Ạ

䀘䉤

제품 안내

TTP 2000 시리즈는 감열 인쇄 방식을 사용하는 58-82.5 mm 용지용 키오스크 프린터입
니다 . 모든 모델은 내장 재단용 커터 , 제어 보드 , 그리고 내장 후퇴 및 보관 기능의 루핑
프리젠터 등을 갖추고 있습니다 . 높은 처리 속도를 위해 인쇄 속도는 초당 최대 150 mm
이며 출력 속도는 초당 300 mm 입니다 .

인쇄 헤드는 유지보수 목적으로 작업자가 용지 경로와 인쇄 헤드에 접근할 수 있도록
게 개방할 수 있습니다 .

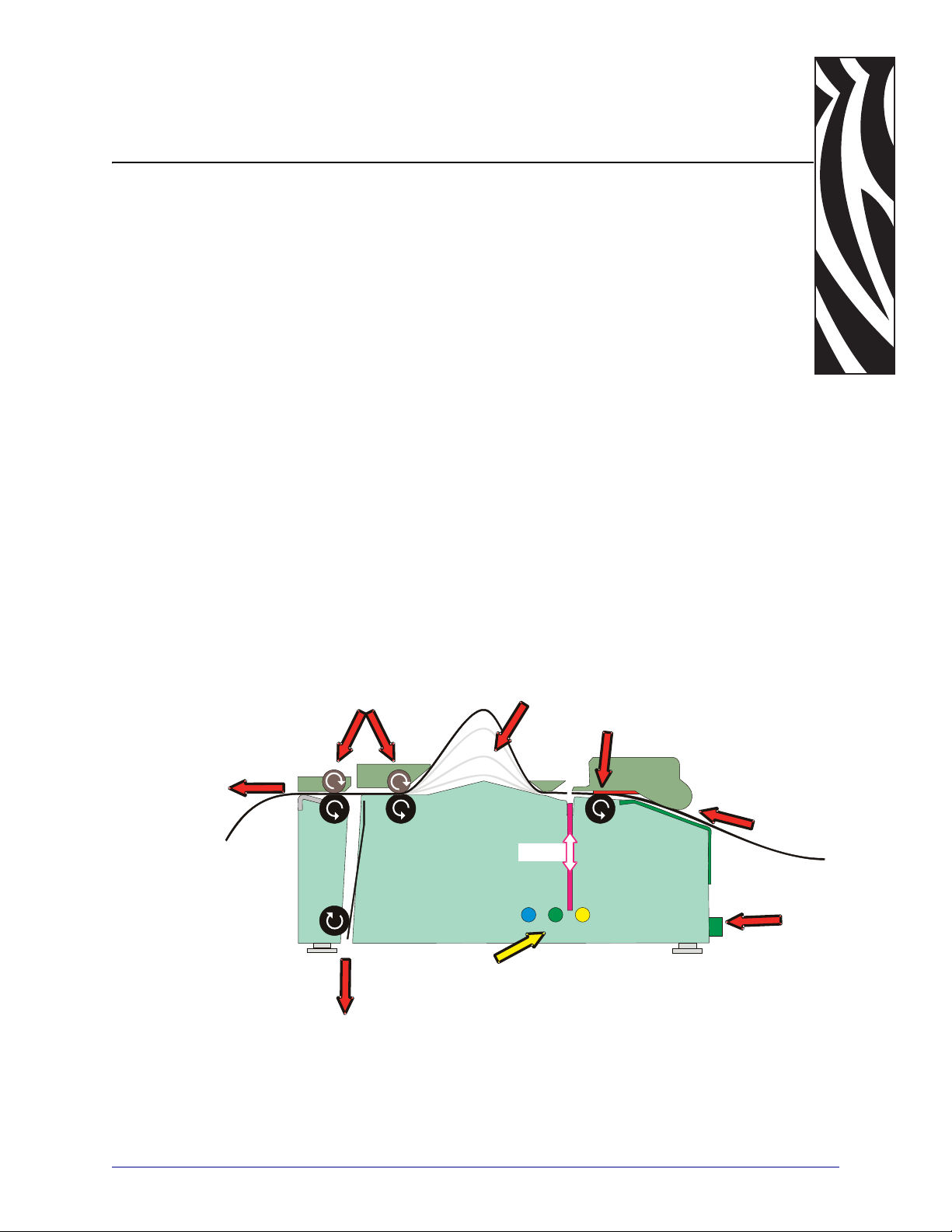

그림 1 • 작동 원리

쉽

2009-12-23 TTP 2000 작업자 안내서 P1022870-081

8

제품 안내

제어 보드의 통신 인터페이스는 TTP 2000 의 버전마다 다릅니다 .

TTP 2010 TTP 2020 TTP 2030

인터페이스 직렬 병렬

USB

Microsoft Windows ™용 프린터 드라이버가 제공되며 , USB 및 병렬 버전의 프린터는 플

러그 앤 플레이 표준과 호환됩니다 .

프린터의 제어 명령 언어를 사용하면 드라이버를 사용하지 않고도 키오스크 소프트웨
어에서 간편하게 직접 인쇄할 수 있습니다 .

P1022870-081 TTP 2000 작업자 안내서 2009-12-23

제품 안내

루핑 프리젠터

루핑 프리젠터

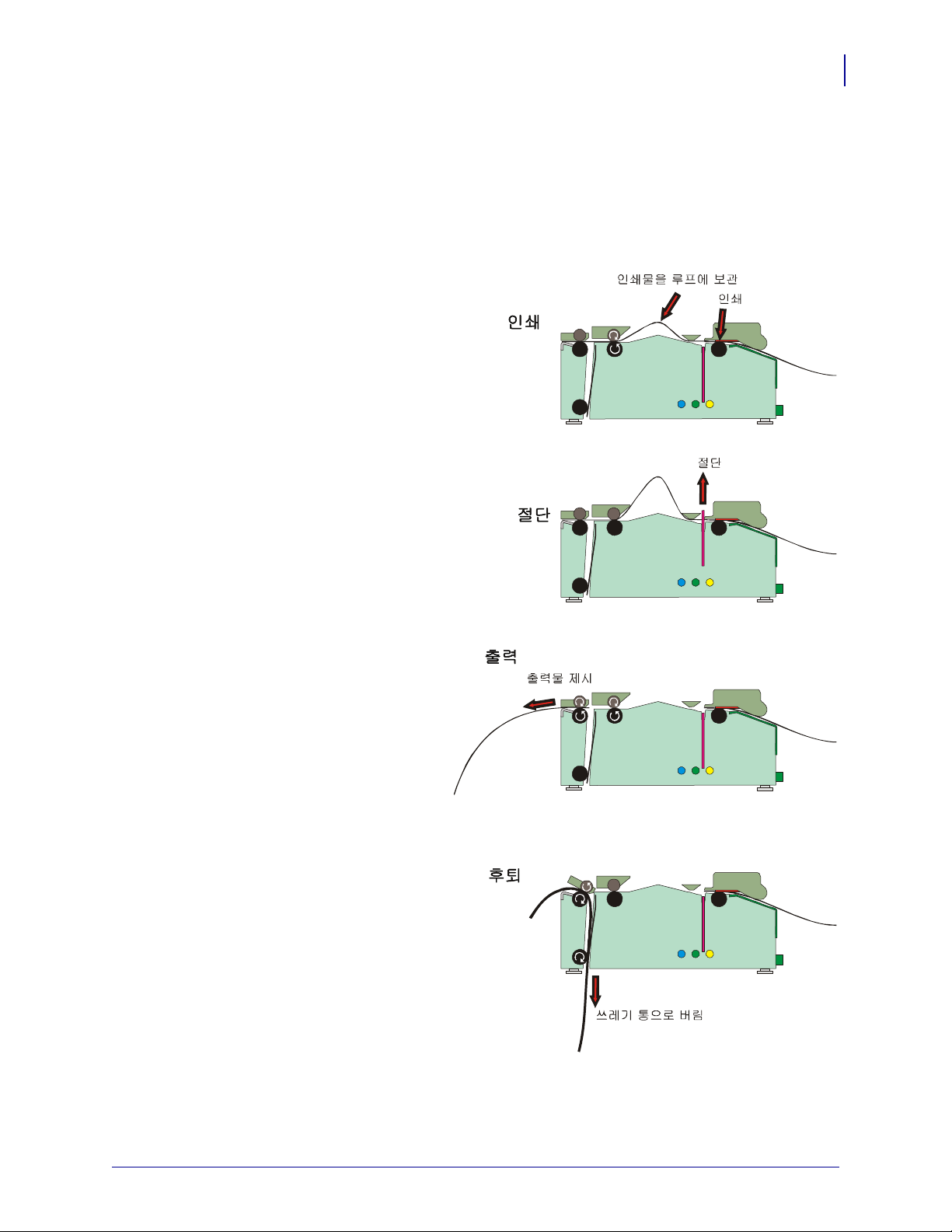

그림 2 • 루핑 프리젠터

TTP 2000 시리즈 프린터는 내장 후퇴 및 보관 기능의 루핑 프리젠터 메커니즘을 보유하고 있습니다 .
다음 그림은 프린터 작동의 다양한 단계적 기능을 간략하게 보여줍니다 .

• 인쇄된 용지를 루프 내에 보관함으로써 다

양한 길이의 문서를 처리합니다 .

• 완전히 인쇄될 때까지 출력물을 보관하고

있다가 완전히 출력된 인쇄물을 절단해서
고객에게 제시합니다 .

9

• 출력물의 일부가 나오게 됩니다 . 고객이

영수증을 수령할 때 프린터는 용지의 움직
임을 감지해서 영수증의 나머지 부분을 내
보냅니다 .

• 후퇴 및 보관 기능은 수거되지 않은 출력

물을 후퇴시켜서 키오스크 내부의 휴지통
으로 버립니다 . 후퇴된 영수증은 드라이
버로 보고되어서 출력물의 잔여 데이터가
삭제될 수 있도록 합니다 .

2009-12-23 TTP 2000 작업자 안내서 P1022870-081

10

Feed Button

Status Indicator

Power Indicator

Printhead lock/
cutter protection

Interface
Connector

Power
Connector

Paper low
Connector

인쇄 헤드 잠금 /
커터 가드

용지 부족

커넥터

전원 커넥터

인터페이스

커넥터

급지 버튼

전원 표시등

상태 표시등

제품 안내
제어기

제어기

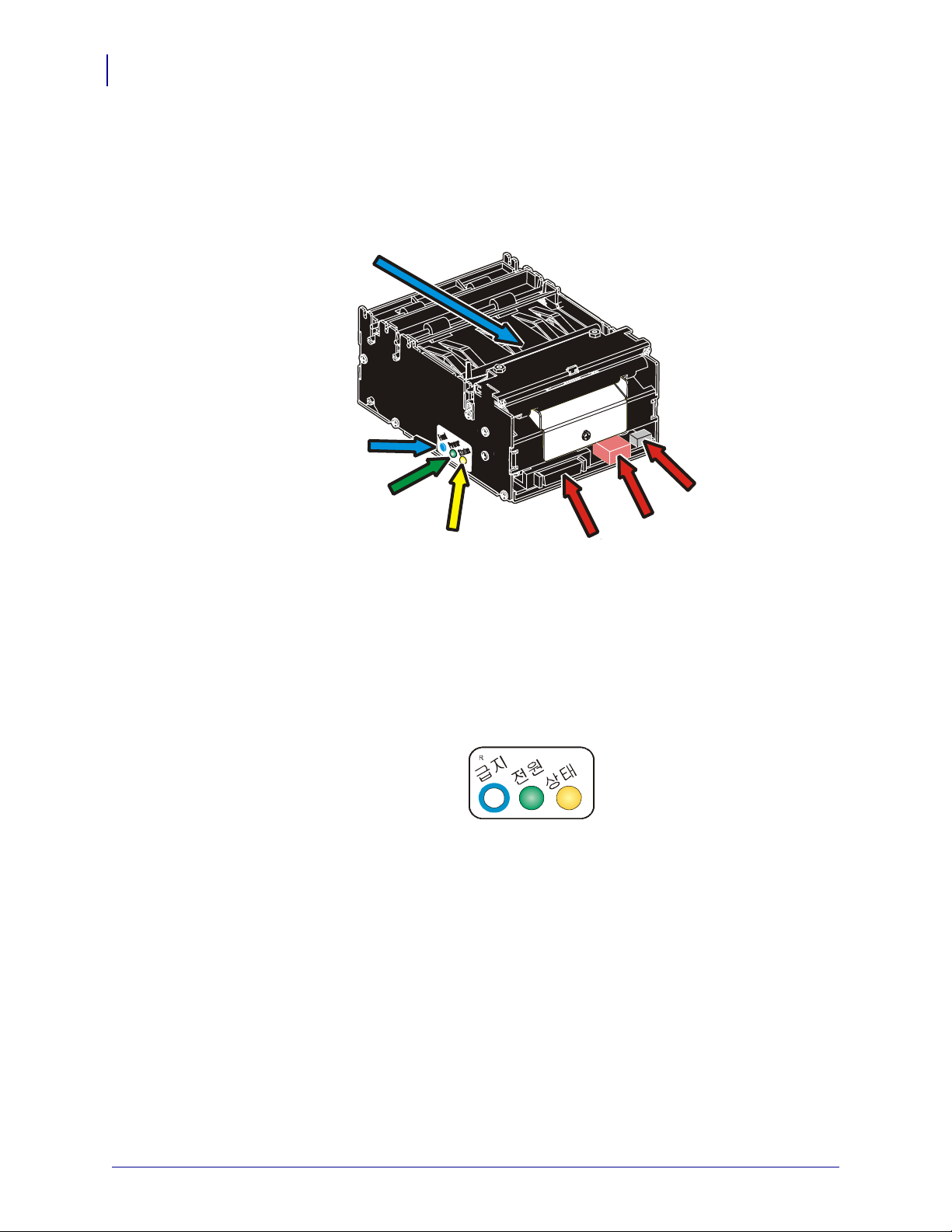

그림 3 • 배면도

급지 버튼

프린터의 설치 방법에 상관 없이 급지 (Feed) 버튼 및 표시등에 쉽게 접근할 수 있도록
프린터의 양면에는 버튼과 표시등이 동일하게 위치하고 있습니다 .

| 파란색 급지 버튼은 다음과 같이 다양한 기능을 가집니다 .

• 누르고 놓으면 전체 페이지를 급지하고 , 잘라내고 , 출력합니다 .

• 인쇄 버퍼에 있는 모든 데이터가 인쇄됩니다 .

버퍼가 비어 있으면 빈 페이지가 인쇄됩니다 .
블랙마크 모드에서 페이지는 블랙마크와 동기화됩니다 .

• 펌웨어 3.83 이상의 프린터에서 , 전원을 켜는 동안 급지 버튼을 3 초간 누르고 있거
나 인쇄 헤드를 닫은 직후에 급지

버튼을 누르고 있으면 셀프 테스트 인쇄물이 출력

됩니다 .

•3.83 버전 미만의 기존 펌웨어를 장착한 프린터에서 , 프린터를 켜는 동안 급지 버튼
을 누르고 있거나 인쇄 헤드를 닫은 직후에 급지 버튼을 누르고 있으면 셀프 테스트
인쇄물이 출력됩니다 (24 페이지의

셀프 테스트 인쇄하기

참조 ).

P1022870-081 TTP 2000 작업자 안내서 2009-12-23

• 인쇄 헤드를 닫는 동안 급지 버튼을 누르고 있으면 프린터가 양식 상단 센서 보정 모
드로 들어갑니다 .
