Porte stylet
supplémentaire
Dragonne
optionnelle
Gâchette
Mécanisme
de
verrouillage
Cale MC70
Cale MC75
Support
de boîtier
arrière
M70
M75
Mécanisme de
verrouillage
Mécanisme de
verrouillage
Alimentation
Cordon d'alimentation ca
Câble de chargement/communication
Poignée de déclenchement
Guide de référence rapide
Zebra se réserve le droit de modifier tout produit afin d'en améliorer la fiabilité, la
fonction ou le design.
Zebra décline toute responsabilité consécutive ou liée à l'application ou à l'utilisation du
produit, du circuit ou de l'application mentionnés dans les présentes.
Aucune licence n'est concédée, expressément ou par répercussion, par fin de nonrecevoir, ou par tout autre brevet ou droit de propriété industrielle, couvrant ou relatif à
toute combinaison, système, appareil, machine, matériel, méthode ou procédé pour
lesquels les produits Zebra seraient utilisés. Il existe une licence implicite pour les
équipements, les circuits et les sous-systèmes contenus dans les produits Zebra.
Garantie
Pour consulter la déclaration de garantie du matériel Zebra complète, rendez-vous sur
le site à l'adresse suivante :
http://www.zebra.com/warranty.
Introduction
La poignée de déclenchement TRG7000 (Réf. : 21-70982-01)
ajoute une poignée pistolet dotée d'une gâchette de lecture aux
assistants numériques professionnels MC70 et MC75. Elle
augmente le confort d'utilisation dans les applications de lecture
intensive.
La TRG7000 est conçue pour être utilisée avec les configurations
WLAN/PAN du MC70 et toutes les configurations du MC75.
Pour de plus amples informations sur l'assistant numérique
professionnel MC7X, consultez le guide de l'utilisateur du MC70 ou
du MC75.
Installation de la cale de poignée de
déclenchement
La poignée de déclenchement est livrée avec deux cales qui
remplacent le support de boîtier arrière du MC7X.
ATTENTION La cale de poignée de déclenchement immobilise le
MC7X dans la poignée de déclenchement et
l'empêche de se décrocher. Si la cale n'est pas
installée, le MC7X risque de subir des dommages.
1. Retirez la dragonne en la faisant passer par l'ouverture prévue à
cet effet.
2. Retirez les quatre vis qui maintiennent le support de boîtier
arrière du MC7X. Gardez les vis. Vous les réutiliserez pour fixer
la cale de poignée de déclenchement.
3. Enlevez le support arrière.
4. Installez le cache poussière en caoutchouc de la prise casque sur
la cale de la poignée de déclenchement.
5. Positionnez la cale de poignée de déclenchement sur le MC7X.
6. Fixez la cale de poignée de déclenchement au MC7X à l'aide des
quatre vis mentionnées à l'étape 2.
7. Faites passer la dragonne par l'ouverture prévue à cet effet et
serrez.
Installation de l'applet Gâchette sur le
MC75
Une installation logicielle est nécessaire pour pouvoir utiliser la
poignée de déclenchement avec le MC75. Téléchargez le fichier
MC75Bunnings812702.Cab à partir du site Web du support Central
de Zebra. Suivez les instructions fournies avec le logiciel et installez
le fichier sur le périphérique à l'aide d'ActiveSync. Pour de plus
amples informations sur l'installation du logiciel, reportez-vous au
Guide d'intégration pour le MC75.
Une fois le logiciel installé, appuyez sur Start (Démarrer) > Settings
(Paramètres) > System (Système) > icône Trigger Settings
(Paramètres de la gâchette).
Cochez la case Trigge rOn (Gâchette activée), puis appuyez sur ok
pour activer la fonction de prise en charge de la poignée de
déclenchement.
Insertion du MC7X dans la poignée de
déclenchement
Faites glisser le MC7X dans la poignée de déclenchement jusqu'à
ce qu'il s'enclenche. Le mécanisme de verrouillage maintient le
MC7X dans la poignée de déclenchement.
Retrait du MC7X
Pour retirer le MC7X, appuyez sur le mécanisme de verrouillage et
soulevez l'appareil.
Lecture
Pour lire des codes-barres :
1. Lancez l'application de
lecture du MC7X.
2. Orientez le MC7X vers le
code-barres.
3. Appuyez sur la gâchette de la
poignée. Le voyant de Lecture/
Décodage s'allume et un bip
sonore retentit pour indiquer le bon déroulement du décodage.
Pour de plus amples informations sur les fonctions de lecture du
MC7X, consultez le guide de l'utilisateur du MC70 ou du MC75.
Chargement et communication
La poignée de déclenchement peut être utilisée pour charger le MC7X
et pour communiquer avec un ordinateur hôte. Cette connexion peut
s'effectuer soit par le biais du câble de chargement série ou d'un
socle, soit par l'intermédiaire d'un périphérique, tel qu'une imprimante.
Sur le MC75, désactivez les paramètres de la gâchette avant
d'activer la communication via ActiveSync. Appuyez sur Start
(Démarrer) > Settings (Paramètres) > System (Système) > icône
Trigger Settings (Paramètres de la gâchette). Cochez la case
Trigg erOff (Gâchette désactivée), puis appuyez sur ok.
Utilisation du câble de communication/
chargement série
Pour charger la batterie du MC70 ou communiquer avec un
ordinateur hôte lorsque le MC70 est dans la poignée de
déclenchement, utilisez le câble de chargement série comme illustré
ci-dessous :
Zebra Technologies Corporation
Lincolnshire, IL U.S.A.
http://www.zebra.com
Zebra et l'illustration de la tête de zèbre sont des marques commerciales de
ZIH Corp, déposées dans de nombreuses juridictions dans le monde entier.
Toutes les autres marques appartiennent à leurs propriétaires respectifs.
©2015 ZIH Corp et/ou ses filiales. Tous droits réservés.
1 2 3

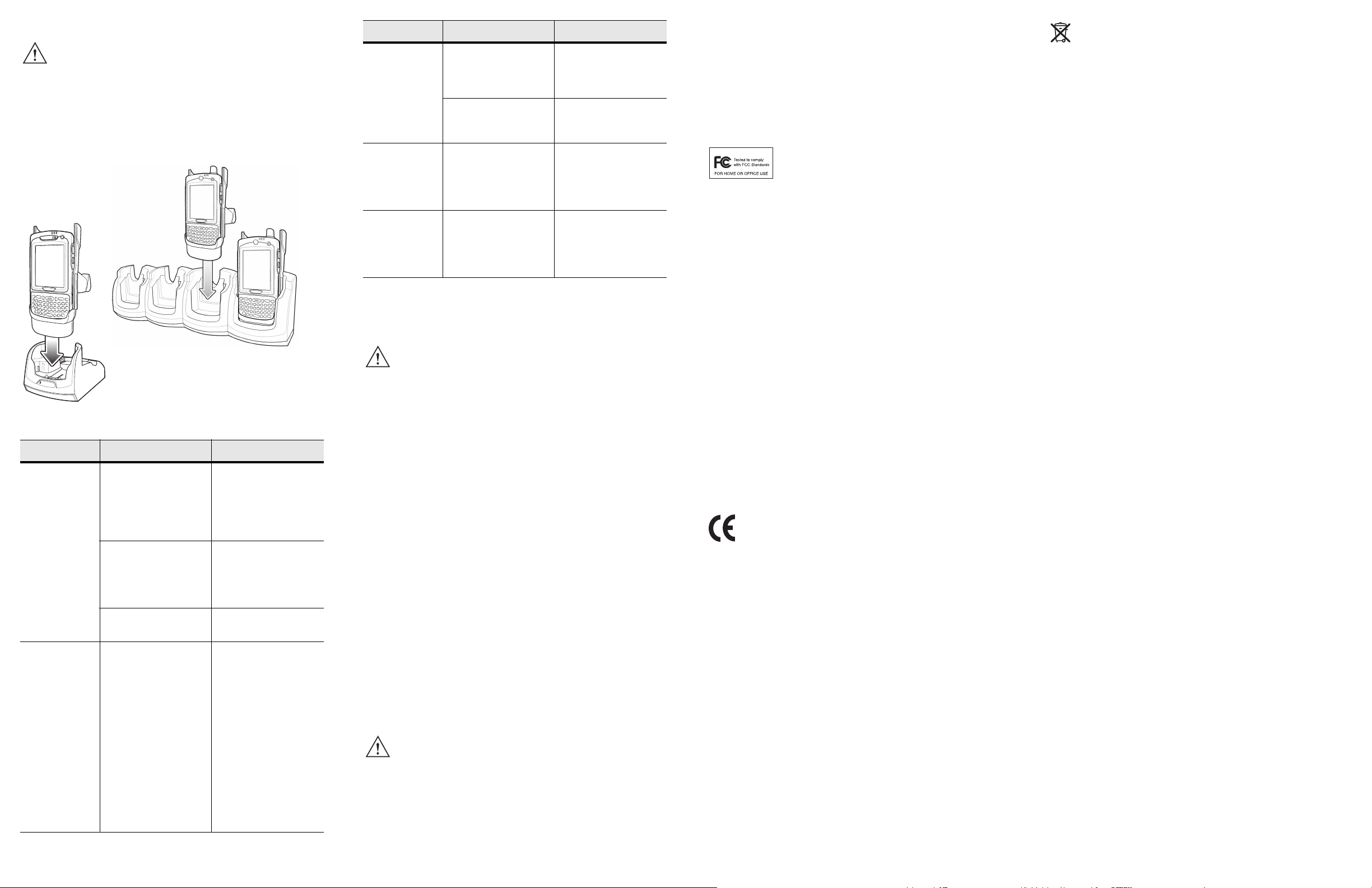

Utilisation d'un socle
ATTENTION Ne placez pas la poignée de déclenchement dans
un socle si elle est dotée d'un accessoire tel que,
par exemple, un lecteur de pistes magnétiques
(MSR). Retirez l'accessoire avant d'insérer la
poignée de déclenchement dans le socle.
Pour charger la batterie du MC7X alors que ce dernier se trouve
dans la poignée de déclenchement, utilisez le socle série / USB à
logement unique ou le socle Ethernet à quatre logements.
Dépannage
Problème Cause Solution
Aucune ligne de
lecture
n'apparaît
lorsque la
gâchette est
actionnée.
Le MC7X n'est pas
correctement fixé à la
poignée de
déclenchement et ne fait
pas contact avec le
connecteur.
Le MC7X ne contient
aucune application de
lecture.
L'application de lecture
n'est pas active.
La gâchette du MC75 n'a
pas été installée ou
configurée correctement.
Retirez le MC70 de la
poignée de
déclenchement et
réinsérez-le.
Chargez une application
de lecture dans le MC7X.
Reportez-vous au Guide
d'intégration pour le
MC70 ou le MC75.
Lancez l'application de
lecture.
Consultez la rubrique
Installation de l'applet
Gâchette sur le MC75
pour plus d'informations
sur l'installation de
l'applet.
Appuyez sur Start
(Démarrer) > Settings
(Paramètres) > System
(Système) > icône
Trigger Settings
(Paramètres de la
gâchette). Cochez la
case Tri gge rOn
(Gâchette activée).
Problème Cause Solution
La batterie du
MC7X ne se
charge pas
lorsque la
poignée de
déclenchement
est placée dans
un socle.
Impossible
d'imprimer.
Le MC7X ne sort
pas du mode
veille lorsque la
gâchette est
actionnée.
La poignée de
déclenchement n'est pas
bien positionnée dans le
socle.
Le socle n'est pas
alimenté.
Le câble d'imprimante
n'est pas bien connecté.
La gâchette réactive le
MC7X uniquement si une
application de lecture est
active.
Retirez la poignée de
déclenchement du socle
et réinsérez-la.
Vérifiez que le socle est
bien connecté à
l'alimentation.
Veillez à ce que le câble
soit bien connecté à
l'imprimante et à la
poignée de
déclenchement.
Appuyez sur une touche
du MC7X pour le
réactiver lorsqu'il se
trouve en mode veille.
Reportez-vous au guide de l'utilisateur du MC70 ou du MC75 pour
consulter les procédures de dépannage spécifiques.
Recommandations ergonomiques
ATTENTION Pour éviter ou minimiser le risque potentiel d'une
blessure ergonomique, respectez les
recommandations suivantes. Consultez votre
responsable local de l'hygiène, de la santé et de la
sécurité, pour vous assurer que vous respectez les
consignes de sécurité de votre entreprise, qui ont
pour but d'éviter toute blessure d'employé.
•
Réduisez ou éliminez les mouvements répétitifs
•
Maintenez une position naturelle
•
Réduisez ou éliminez la force excessive
•
Conservez à portée de la main les objets fréquemment utilisés
•
Effectuez toutes les tâches à une hauteur correcte
•
Réduisez ou éliminez les vibrations
•
Réduisez ou éliminez la pression directe
•
Fournissez des postes de travail réglables
•
Prévoyez un dégagement suffisant
•
Prévoyez un cadre de travail approprié
•
Améliorez les procédures de travail.
Informations réglementaires
Ce guide s'applique aux modèles suivants: TRG7000.
Tous les dispositifs de Zebra sont conçus pour respecter les règles
et réglementations dans les lieux où ils sont vendus et sont
étiquetés en fonction des besoins.
Tous les changements ou toutes les modifications apportés à
l'équipement de Zebra Technologies qui ne sont pas approuvés de
façon explicite par Zebra Technologies risquent de rendre nulle et
non avenue l'autorisation accordée à l'utilisateur d'exploiter cet
équipement.
ATTENTION N'utilisez que des terminaux mobiles, des
accessoires, des batteries et des chargeurs de
batterie agréés par Zebra et portant la marque UL
Listed. N'essayez PAS de charger des terminaux
mobiles ou des batteries humides. Tous les
composants doivent être secs avant d'être
connectés à une source d'alimentation externe.
Des versions traduites de certains manuels sont disponibles à
l'adresse suivante : http://www.zebra.com/support.
Chargement de la batterie
Lors du chargement de la batterie du périphérique mobile, la
température du chargeur et de la batterie doit être comprise entre
0° C et 40° C.
Obligations en ce qui concerne les parasites en
radiofréquence - FCC
REMARQUE Cet appareil a été testé et les résultats
de ces tests ont révélé qu'il respecte les limites d'un
appareil numérique de classe B en conformité avec
les règles de la Partie 15 de la FCC. Ces limites sont conçues pour
offrir une protection raisonnable contre les parasites dangereux
dans une installation résidentielle. Cet appareil produit, utilise et
peut rayonner une énergie de fréquence radio et, s'il n'est pas
installé et employé en conformité avec ces consignes, peut
provoquer des parasites dangereux au niveau des communications
radios. Cependant, il n'y a aucune garantie que des parasites ne
vont pas se produire dans une installation particulière. Si cet
appareil provoque des parasites dangereux qui affectent la
réception d'un poste de radio ou de télévision, ce que vous pouvez
déterminer en allumant puis en éteignant l'appareil, nous
encourageons l'utilisateur à essayer de corriger ces parasites en
employant au moins l'une des méthodes suivantes :
•
Réorientez ou déplacez l'antenne de réception.
•
Éloignez l'appareil du récepteur.
•
Branchez cet équipement sur la prise d'un circuit différent de
celui sur lequel le récepteur est branché.
•
Consultez le revendeur ou un technicien en radio et télévision
expérimenté pour obtenir une assistance.
Obligations à propos des parasites en
radiofréquence - Canada
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme
NMB-003 du Canada.
Marquage et zone économique
européenne (CEE)
Zebra, déclare par la présente que cet appareil est conforme à
toutes les Directives 2004/108/EC, 2006/95/EC et 2011/65/EU.
Vous pouvez obtenir une Déclaration de conformité à l'adresse
http://www.zebra.com/doc.
Japon (VCCI) - Conseil de contrôle volontaire
des interférences
この装置は、情報処理装置等電波障害自主規制協議会 （ＶＣＣＩ）
の基準に基づくクラス B 情報技術装置です。この装置は、家庭環
境で使用することを目的としていますが、この装置がラジオやテレ
ビジョン受信機に近接して使用されると、受信障害を引き起こすこ
とがあります。取扱説明書に従って正しい取り扱いをして下さい。
Ce produit est un produit de Classe B selon les normes définies par
le Voluntary Control Council For Interference by Information
Technology Equipment (VCCI). Son utilisation à proximité d'un poste
récepteur de radio ou de télévision dans une zone résidentielle peut
provoquer des interférences radio. Cet appareil doit être installé et
utilisé en conformité avec les instructions du manuel.
Déchets d'équipements électriques
et électroniques (DEEE)
English: For EU Customers: All products at the end of their life must be returned to
Zebra for recycling. For information on how to return product, please go to:
http://www.zebra.com/weee.
Français: Clients de l'Union Européenne : Tous les produits en fin de cycle de vie
doivent être retournés à Zebra pour recyclage. Pour de plus amples informations sur le
retour de produits, consultez : http://www.zebra.com/weee.
Español: Para clientes en la Unión Europea: todos los productos deberán entregarse a
Zebra al final de su ciclo de vida para que sean reciclados. Si desea más información
sobre cómo devolver un producto, visite: http://www.zebra.com/weee.
Deutsch: Für Kunden innerhalb der EU: Alle Produkte müssen am Ende ihrer
Lebensdauer zum Recycling an Zebra zurückgesandt werden. Informationen zur
Rücksendung von Produkten finden Sie unter http://www.zebra.com/weee.
Italiano: per i clienti dell'UE: tutti i prodotti che sono giunti al termine del rispettivo ciclo
di vita devono essere restituiti a Zebra al fine di consentirne il riciclaggio. Per
informazioni sulle modalità di restituzione, visitare il seguente sito Web:
http://www.zebra.com/weee.
Português: Para clientes da UE: todos os produtos no fim de vida devem ser
devolvidos à Zebra para reciclagem. Para obter informações sobre como devolver o
produto, visite: http://www.zebra.com/weee.
Nederlands: Voor klanten in de EU: alle producten dienen aan het einde van hun
levensduur naar Zebra te worden teruggezonden voor recycling. Raadpleeg
http://www.zebra.com/weee voor meer informatie over het terugzenden van producten.
Polski: Klienci z obszaru Unii Europejskiej: Produkty wycofane z eksploatacji nale¿y
zwróciæ do firmy Zebra w celu ich utylizacji. Informacje na temat zwrotu produktów
znajduj¹ siê na stronie internetowej http://www.zebra.com/weee.
Čeština: Pro zákazníky z EU: Všechny produkty je nutné po skonèení jejich životnosti
vrátit spoleènosti Zebra k recyklaci. Informace o zpùsobu vrácení produktu najdete na
webové stránce: http://www.zebra.com/weee.
Eesti: EL klientidele: kõik tooted tuleb nende eluea lõppedes tagastada taaskasutamise
eesmärgil Zebra'ile. Lisainformatsiooni saamiseks toote tagastamise kohta külastage
palun aadressi: http://www.zebra.com/weee.
Magyar: Az EU-ban vásárlóknak: Minden tönkrement terméket a Zebra vállalathoz kell
eljuttatni újrahasznosítás céljából. A termék visszajuttatásának módjával kapcsolatos
tudnivalókért látogasson el a http://www.zebra.com/weee weboldalra.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti
podjetju Zebra za reciklažo. Za informacije o vraèilu izdelka obišèite:
http://www.zebra.com/weee.
Svenska: För kunder inom EU: Alla produkter som uppnått sin livslängd måste
returneras till Zebra för återvinning. Information om hur du returnerar produkten finns på
http://www.zebra.com/weee.
Suomi: Asiakkaat Euroopan unionin alueella: Kaikki tuotteet on palautettava
kierrätettäväksi Zebra-yhtiöön, kun tuotetta ei enää käytetä. Lisätietoja tuotteen
palauttamisesta on osoitteessa http://www.zebra.com/weee.
Dansk: Til kunder i EU: Alle produkter skal returneres til Zebra til recirkulering, når de er
udtjent. Læs oplysningerne om returnering af produkter på:
http://www.zebra.com/weee.
Ελληνικά: Για πελάτες στην Ε.Ε.: Όλα τα προϊόντα, στο τέλος της διάρκειας ζωής τους,
πρέπει να επιστρέφονται
σχετικά με την επιστροφή ενός προϊόντος, επισκεφθείτε τη διεύθυνση http://
www.zebra.com/weee στο ∆ιαδίκτυο.
Malti: Għal klijenti fl-UE: il-prodotti kollha li jkunu waslu fl-aħħar tal-ħajja ta' l-użu
tagħhom, iridu jiġu rritornati għand Zebra għar-riċiklaġġ. Għal aktar tagħrif dwar kif
għandek tirritorna l-prodott, jekk jogħġbok żur: http://www.zebra.com/weee.
Slovenski: Za kupce v EU: vsi izdelki se morajo po poteku življenjske dobe vrniti
podjetju Zebra za reciklažo. Za informacije o vračilu izdelka obiščite:
http://www.zebra.com/weee.
Slovenčina: Pre zákazníkov z krajín EU: Všetky výrobky musia byť po uplynutí doby
ich životnosti vrátené spoločnosti Zebra na recykláciu. Bližšie informácie o vrátení
výrobkov nájdete na: http://www.zebra.com/weee.
Lietuvių: ES vartotojams: visi gaminiai, pasibaigus jų eksploatacijos laikui, turi būti
grąžinti utilizuoti į kompanij
http://www.zebra.com/weee.
Latviešu: ES klientiem: visi produkti pēc to kalpošanas mūža beigām ir jānogādā
atpakaļ Zebra otrreizējai pārstrādei. Lai iegūtu informāciju par produktu nogādāšanu
Zebra, lūdzu, skatiet: http://www.zebra.com/weee.
στην Zebra για ανακύκλωση. Για περισσότερες πληροφορίες
ą „Zebra“. Daugiau informacijos, kaip grąžinti gaminį, rasite:
Informations sur les services
Si vous avez des difficultés à utiliser cet équipement, contactez
votre responsable du support technique. Si l'équipement est
défectueux, l'équipe de support contactera l'assistance Zebra via le
site Web :
http://www.zebra.com/contactsupport.
Pour consulter la dernière version de ce guide, rendez-vous sur le
site suivant : http://www.zebra.com/support.
5 6 74
Loading...
