TC72 / TC77
Računalni uređaj s dodirnim
zaslonom
Osnovne upute
MN-003372-05HR
Autorsko pravo
Riječ ZEBRA i stilizirani prikaz glave zebre zaštitni su znakovi tvrtke Zebra Technologies Corporation,
registrirani u mnogim državama diljem svijeta. Svi ostali zaštitni znakovi pripadaju odgovarajućim vlasnicima.
©2019-2020 Zebra Technologies Corporation i/ili njezine podružnice. Sva prava pridržana.
AUTORSKA PRAVA I ZAŠTITNI ZNAKOVI: Potpune informacije o autorskim pravima i zaštitnim znakovima
potražite na web-stranici www.zebra.com/copyright
Osnovne upute za TC72/TC77
.
JAMSTVO: Potpune informacije o jamstvu potražite na web-mjestu www.zebra.com/warranty
LICENCNI UGOVOR ZA KRAJNJEG KORISNIKA: Potpune informacije o licencnom ugovoru za krajnjeg
korisnika potražite na web-stranici www.zebra.com/eula
Odredbe upotrebe
• Izjava o vlasništvu
Ovaj priručnik sadrži informacije u vlasništvu tvrtke Zebra Technologies Corporation i njezinih podružnica
("Zebra Technologies"). Namijenjen je, za informiranje i upotrebu, isključivo stranama koje rukuju ovdje
opisanom opremom i održavaju je. Te vlasničke informacije ne smije upotrebljavati niti reproducirati nijedna
druga strana te joj se one ne smiju otkrivati u bilo koju drugu svrhu bez izričitog, pisanog dopuštenja tvrtke
Zebra Technologies.
• Poboljšanja proizvoda
Kontinuirano poboljšanje proizvoda pravilo je tvrtke Zebra Technologies. Svi tehnički podaci i dizajn
podložni su promjeni bez najave.
• Odricanje odgovornosti
Zebra Technologies poduzima mjere da njezini objavljeni inženjerski tehnički podaci i priručnici budu točni;
međutim, pogreške se događaju. Zebra Technologies zadržava pravo ispravljanja takvih pogrešaka te se
odriče odgovornosti za ono što zbog njih može nastati.
• Ograničenje odgovornosti
Ni u jednom slučaju tvrtka Zebra Technologies niti itko drugi tko sudjeluje u stvaranju, proizvodnji ili isporuci
dodatnog proizvoda (uključujući hardver i softver) neće biti odgovoran za bilo kakve štete (uključujući, ali ne
ograničavajući se na, posljedičnu štetu, što obuhvaća gubitak profita, prekid poslovanja ili gubitak poslovnih
informacija) koje nastaju upotrebom, posljedicama upotrebe ili nemogućnošću upotrebe takvog proizvoda,
čak i ako je tvrtka Zebra Technologies bila upoznata s mogućnošću takvih šteta. U nekim nadležnostima
izuzeće ili ograničenje povezanih ili posljedičnih šteta nije dopušteno pa se navedena ograničenja ili
izuzeća možda ne odnose na vas.
.
.
2
Značajke

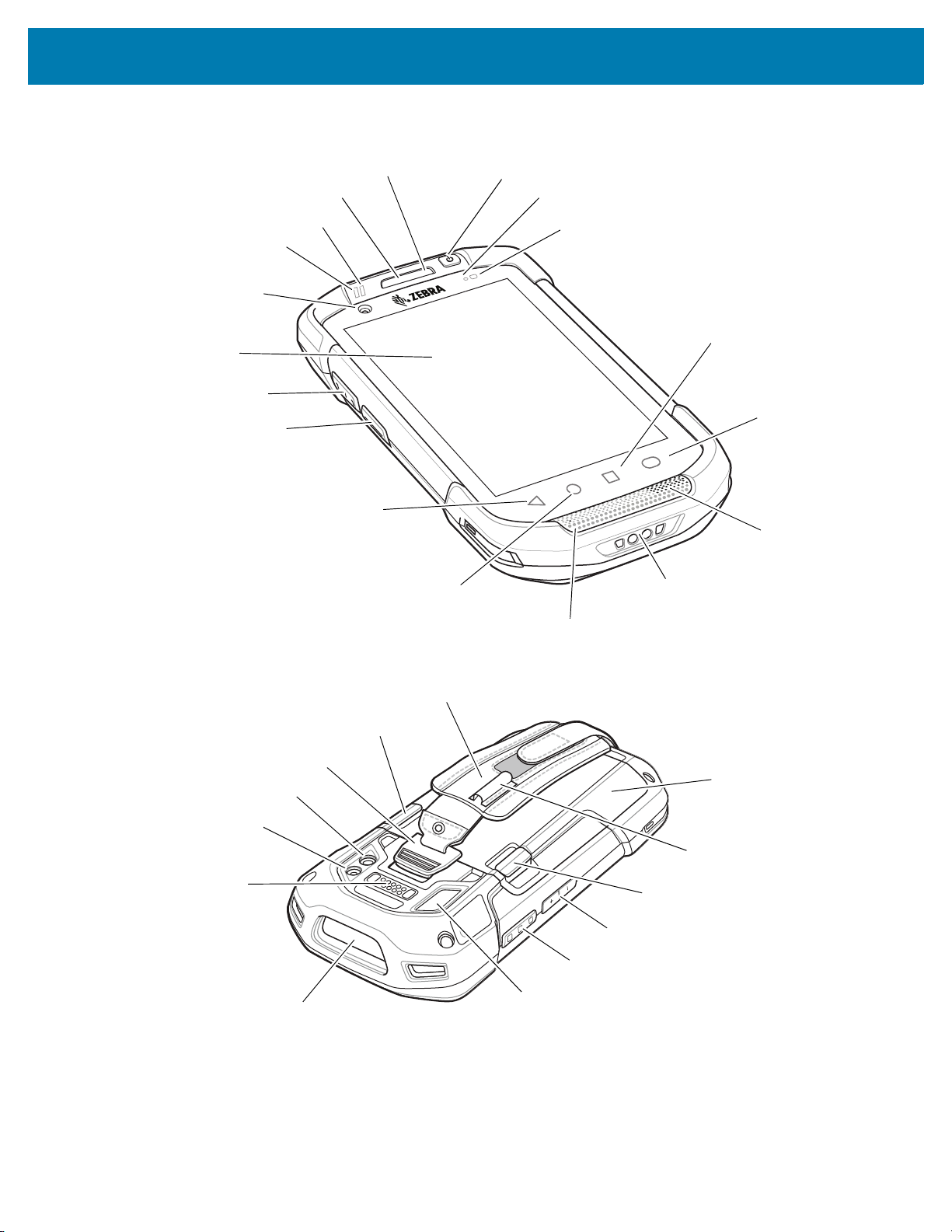

Tipka Izbornik
Tipka PTT
Tipka Početni zaslon
Mikrofon
Kontakti za punjenje
Zvučnik
Prednji fotoaparat
(opcionalno)
Tipka Pretraživanje
Senzor za svjetlo
Senzor blizine
Tipka za uključivanje/isključivanje
Mikrofon
Prijemnik
Dodirni zaslon
Tipka za skeniranje
Tipka Natrag
LED indikator punjenja/obavijesti
LED indikator snimanja
podataka
Priključnica
sučelja
Kamera
Elastična futrola
Zasuni za otpuštanje baterije
Tipka za povećanje/smanjenje glasnoće
Baterija
Mikrofon
Bljeskalica
fotoaparata
Izlazni prozorčić
Utor za postavljanje
trake za ruku
Zasuni za otpuštanje baterije
Traka za ruku
Tipka za skeniranje
Osnovne upute za TC72/TC77
3
Osnovne upute za TC72/TC77
Odvajanje vratašca za pristup SIM kartici
NAPOMENA: Samo model TC77 s funkcijom zaključavanja SIM kartice.
Modeli TC77 s funkcijom zaključavanja SIM kartice imaju vratašca za pristup koja su osigurana vijkom
Microstix 3ULR-0. Kako biste odvojili vratašca za pristup, upotrijebite odvijač Microstix TD-54(3ULR-0)
i izvadite vijak s ploče za pristup.
Slika 1 Odvajanje vijka na vratašcima za pristup SIM kartici
Vratite vratašca za pristup i vijkom Microstix TD-54(3ULR-0) pričvrstite vijak.
4
Umetanje SIM kartice
nano SIM
Utor 1 (zadano)
Utor 2 za nano SIM
NAPOMENA: SIM kartica potrebna je samo za TC77.
NAPOMENA: Upotrebljavajte isključivo nano SIM karticu.
OPREZ: Slijedite odgovarajuće mjere opreza vezane uz elektrostatičko pražnjenje (ESD) kako ne biste oštetili SIM karticu.
Odgovarajuće mjere opreza vezane uz ESD bez ograničenja uključuju rad na ESD podlozi i ispravno uzemljenje korisnika.
1. Podignite vratašca za pristup.
Slika 2 Odvajanje vratašaca

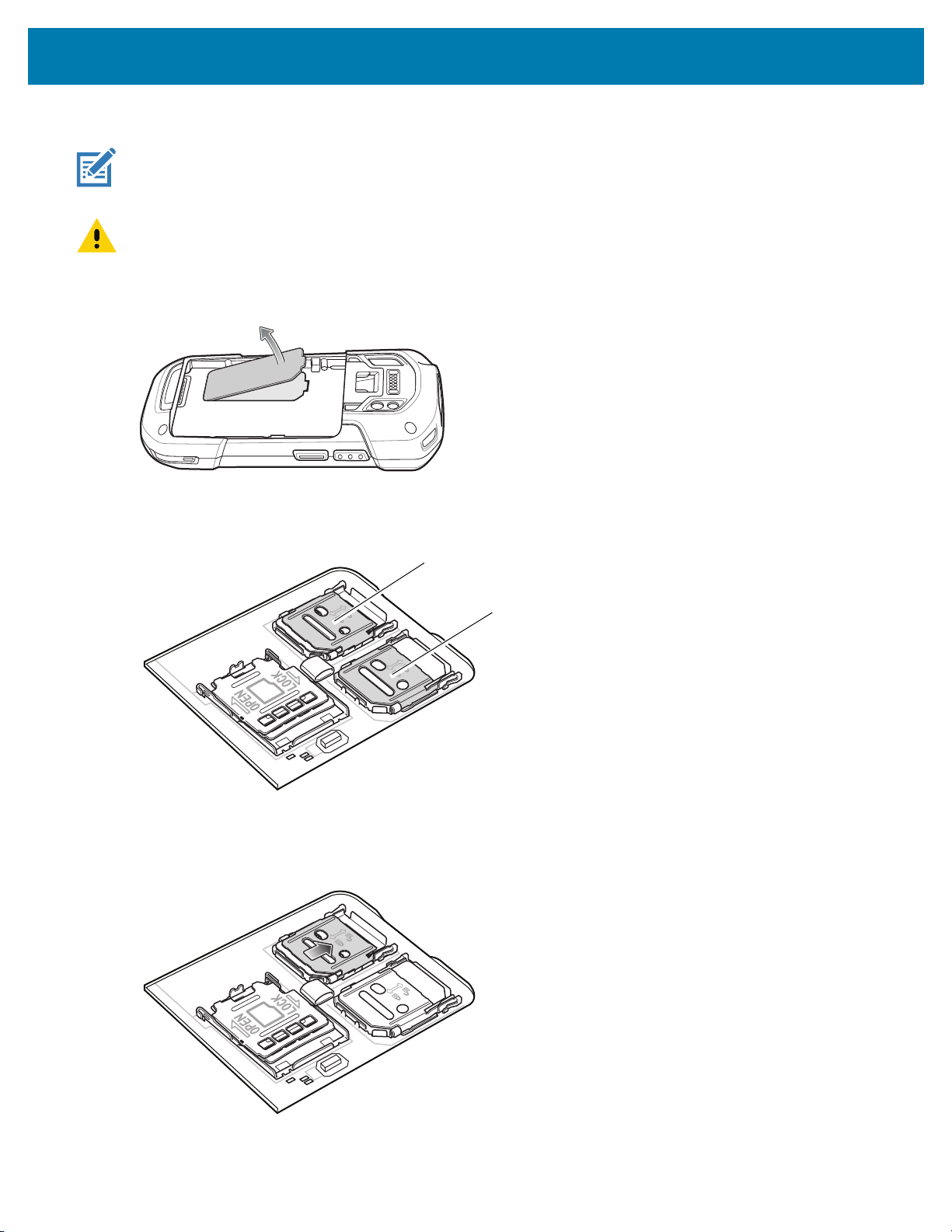

Slika 3 Lokacije SIM utora na modelu TC77
Osnovne upute za TC72/TC77
2. Gurnite držač SIM kartice u položaj za otključavanje.
Slika 4 Otključavanje držača SIM kartice
5
Osnovne upute za TC72/TC77

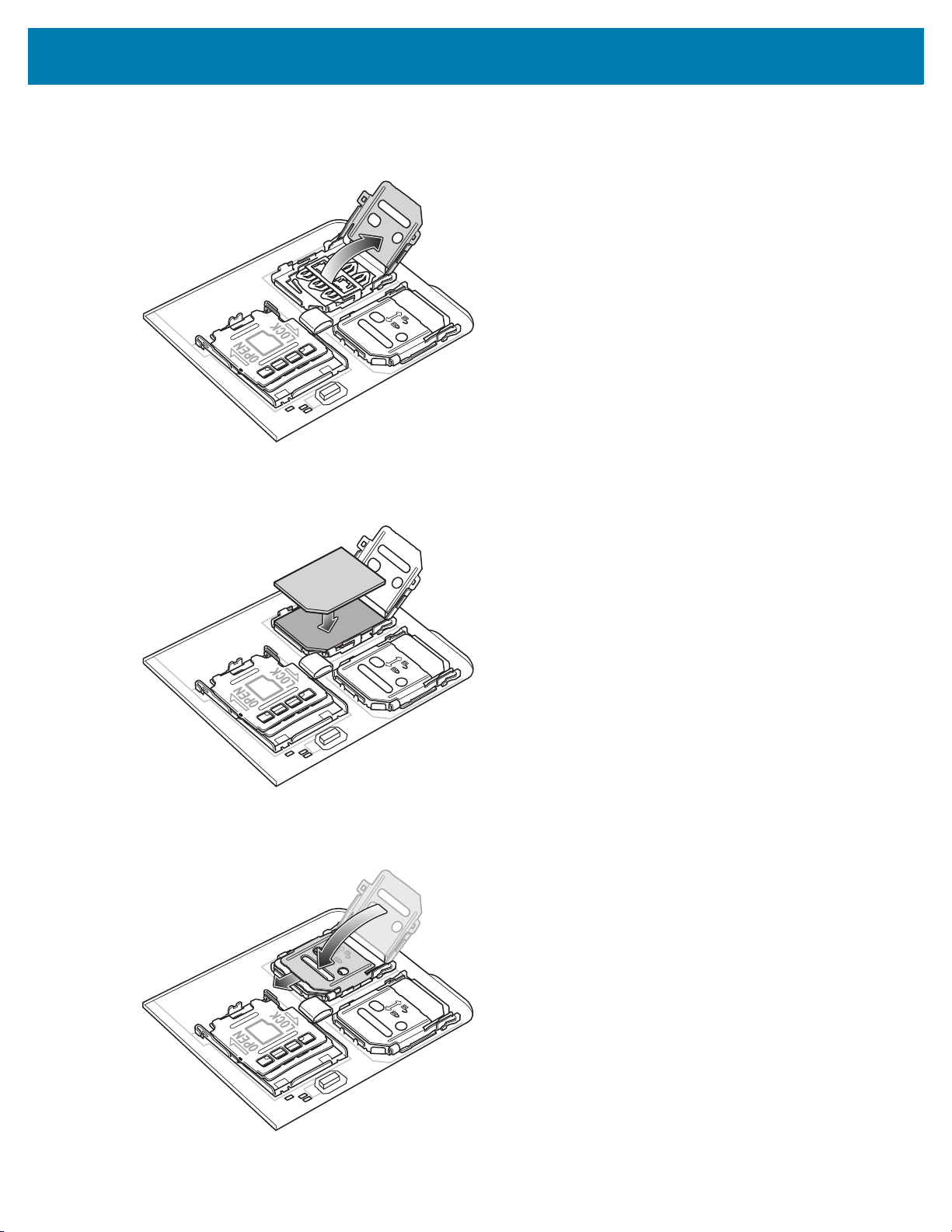

3. Podignite vratašca držača SIM kartice.
Slika 5 Podizanje držača SIM kartice
4. Stavite nano SIM karticu u držač kartice tako da kontakti budu okrenutima prema dolje.
Slika 6 Postavljanje SIM kartice u držač
5. Zatvorite vratašca držača SIM kartice i gurnite ih u položaj za zaključavanje.
Slika 7 Zatvaranje i zaključavanje vratašaca držača SIM kartice
6

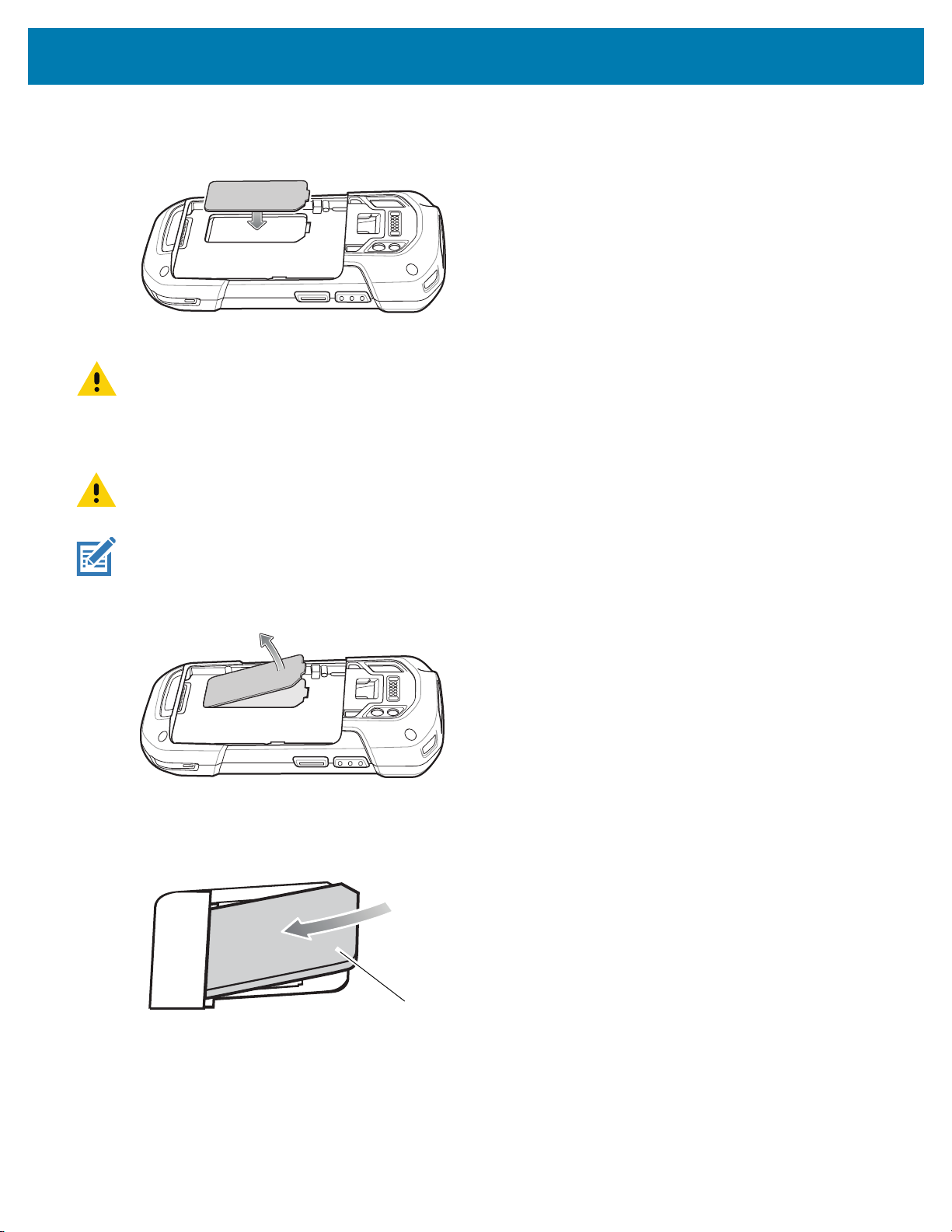

6. Umetnite zamjensku bateriju (najprije donji dio) u odjeljak za bateriju na stražnjoj strani uređaja TC75TC70.
Utor za mini SIM/SAM
Slika 8 Vraćanje vratašaca
7. Pritisnite vratašca prema dolje i pazite da sjednu na odgovarajuće mjesto.
OPREZ: Vratašca za pristup moraju se vratiti i pravilno postaviti kako bi se osiguralo pravilno brtvljenje uređaja.
Umetanje SAM kartice
OPREZ: Slijedite odgovarajuće mjere opreza povezane s elektrostatičkim pražnjenjem (ESD) kako ne biste oštetili SAM
(Secure Access Module) karticu. Odgovarajuće mjere opreza koje se odnose na ESD bez ograničenja uključuju rad na ESD
podlozi i ispravno uzemljenje korisnika.
Osnovne upute za TC72/TC77
NAPOMENA: Ako upotrebljavate mikro SAM karticu, potreban je adapter drugog proizvođača.
1. Podignite vratašca za pristup.
Slika 9 Odvajanje vratašaca
2. Umetnite SAM karticu u utor za SAM tako da odrezani kut bude okrenut prema sredini uređaja, a kontakti
prema dolje.
Slika 10 Umetanje SAM kartice
3. Pazite da SAM kartica ispravno sjedne na mjesto.
7
