TC72 / TC77
Terminal tactile
Guide de démarrage
rapide
MN-003372-05FR
Copyright
ZEBRA et l'illustration de la tête de zèbre sont des marques commerciales de Zebra Technologies
Corporation, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques
commerciales appartiennent à leurs propriétaires respectifs. ©2019-2020 Zebra Technologies Corporation
et/ou ses filiales. Tous droits réservés.
COPYRIGHTS ET MARQUES COMMERCIALES : pour des informations complètes sur le copyright et les
marques commerciales, rendez-vous sur www.zebra.com/copyright
TC72/TC77 Guide de démarrage rapide
.
GARANTIE : pour des informations complètes sur la garantie, rendez-vous sur www.zebra.com/warranty
CONTRAT DE LICENCE D'UTILISATEUR FINAL : pour des informations complètes sur le CLUF, rendez-vous
sur www.zebra.com/eula
.
Conditions d'utilisation
• Déclaration de propriété
Ce manuel contient des informations propriétaires de Zebra Technologies Corporation et de ses filiales
(« Zebra Technologies »). Il est fourni uniquement aux fins d'information et d'utilisation par les parties
décrites dans le présent document chargées d'actionner l'équipement et d'en assurer la maintenance.
Ces informations propriétaires ne peuvent pas être utilisées, reproduites ou divulguées à d'autres parties
pour toute autre fin sans l'autorisation écrite expresse de Zebra Technologies.
• Améliorations des produits
L'amélioration continue des produits est une stratégie de Zebra Technologies. Les spécifications et
conceptions peuvent faire l'objet de modifications sans préavis.
• Exclusion de responsabilité
Zebra Technologies met tout en œuvre pour s'assurer de l'exactitude des caractéristiques techniques et
des manuels d'ingénierie publiés. Toutefois, des erreurs peuvent se produire. Zebra Technologies se
réserve le droit de corriger ces erreurs et décline toute responsabilité pour les dommages qui pourraient
en résulter.
• Limitation de responsabilité
En aucun cas Zebra Technologies ou toute autre personne impliquée dans la création, la production ou la
livraison du produit joint (y compris le matériel et les logiciels) ne sauraient être tenus pour responsables
des dommages de quelque nature que ce soit (y compris, sans limitation, les dommages consécutifs,
notamment la perte de profits, l'interruption d'activité ou la perte d'informations) découlant de l'utilisation de,
des résultats de l'utilisation de ou de l'impossibilité d'utiliser ce produit, même si Zebra Technologies
a été prévenu de l'éventualité de tels dommages. Certaines juridictions n'autorisant pas l'exclusion
ou la limitation de dommages fortuits ou consécutifs, il se peut que les exclusions ou les limitations
susmentionnées ne s'appliquent pas à votre cas.
.
2
Caractéristiques
Bouton Menu
Écran tactile
Bouton PTT
Bouton Retour
Bouton Accueil
Microphone
Contacts de charge
Haut-parleur
Appareil photo
avant (en option)
Bouton de
recherche
Capteur de lumière
Capteur de proximité
Bouton d'alimentation
Microphone
Récepteur
LED de capture de données
Bouton de lecture
LED de chargement/notification
Connecteur
d'interface
Appareil photo
Manchon élastique
Loquets du compartiment
de la batterie
Bouton de volume haut/bas
Batterie
Microphone
Flash de l'appareil photo
Fenêtre de lecture
Point de fixation de la dragonne
Dragonne
Bouton de lecture
Loquets du compartiment de la batterie
TC72/TC77 Guide de démarrage rapide
3
TC72/TC77 Guide de démarrage rapide
Retrait du capot de verrouillage SIM
REMARQUE : TC77 avec verrouillage SIM uniquement.
Les modèles TC77 équipés de la fonction de verrouillage SIM comportent un capot d'accès fixé à l'aide d'une
vis Microstix 3ULR-0. Pour retirer le capot d'accès, dévissez la vis du panneau d'accès à l'aide d'un tournevis
Microstix TD-54(3ULR-0).
Figure 1 Retrait de la vis du capot d'accès sécurisé
Après avoir remis en place le capot d'accès, veillez à utiliser un tournevis Microstix TD-54(3ULR-0) pour
réinstaller la vis.
4
TC72/TC77 Guide de démarrage rapide
Logement pour carte
nano SIM 2
Logement pour carte
nano SIM 1 (par défaut)
Installation de la carte SIM
REMARQUE : seul le TC77 nécessite une carte SIM.
REMARQUE : utilisez uniquement une carte nano SIM.
ATTENTION : observez les précautions relatives aux décharges électrostatiques (ESD) afin de ne pas endommager la
carte SIM. Les précautions relatives aux décharges électrostatiques impliquent notamment d'utiliser un tapis antistatique
(ESD) et de s'assurer que l'utilisateur est correctement relié à la terre.
1. Soulevez le cache.

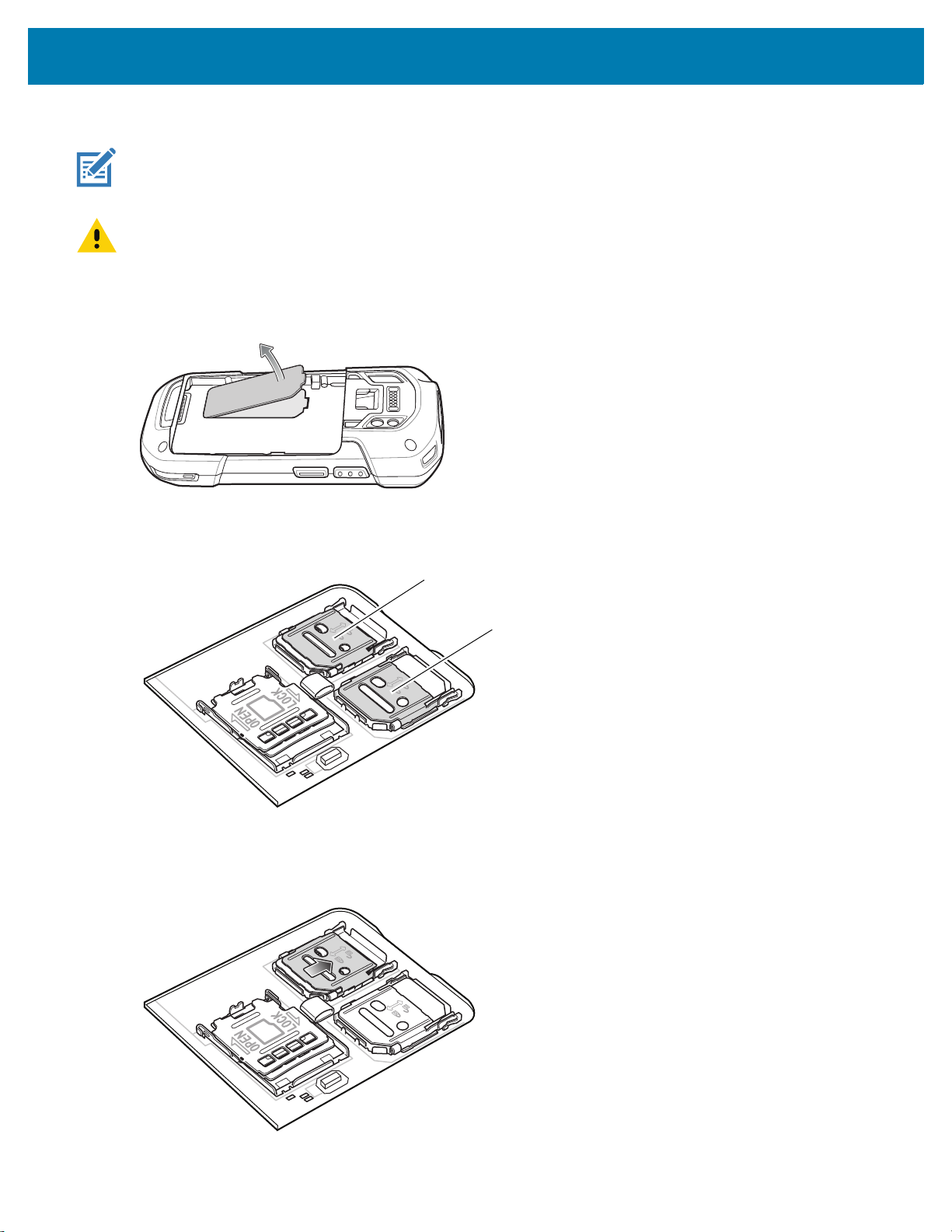

Figure 2 Retrait du cache
Figure 3 Emplacements des logements pour carte SIM sur le TC77
2. Faites glisser le support de la carte SIM en position ouverte.
Figure 4 Déverrouillage du support de carte SIM
5
TC72/TC77 Guide de démarrage rapide
3. Relevez la trappe du support de la carte SIM.

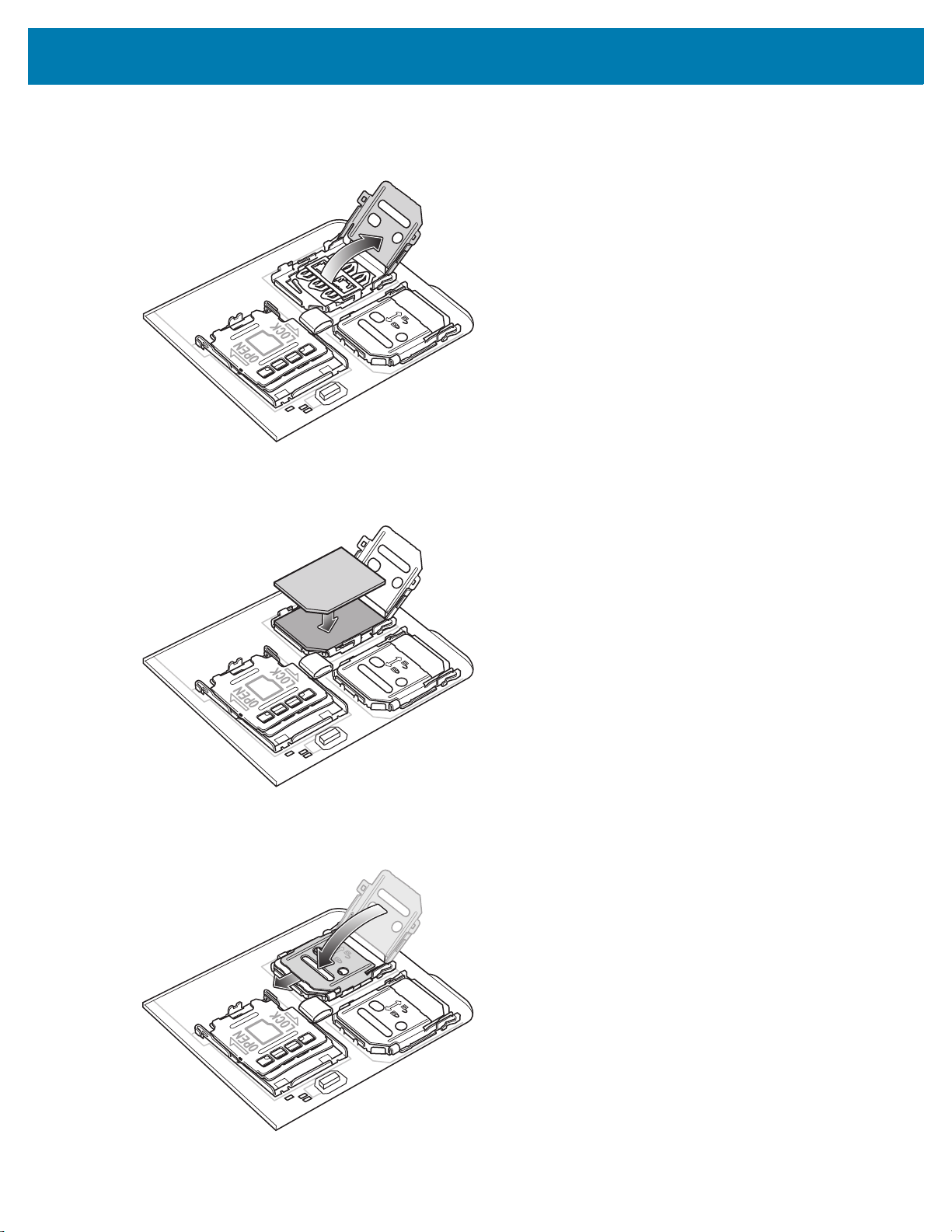

Figure 5 Soulèvement du support de carte SIM
4. Faites glisser la carte nano SIM dans le support de carte en orientant les contacts vers le bas.
Figure 6 Placement de la carte SIM dans le support
5. Refermez la trappe du support de la carte SIM et faites-la glisser en position fermée.
Figure 7 Fermeture et verrouillage de la trappe du support de la carte SIM
6
TC72/TC77 Guide de démarrage rapide
Logement pour carte mini-SAM
6. Replacez le cache.
Figure 8 Remise en place du cache
7. Appuyez sur le cache vers le bas et assurez-vous que celui-ci est correctement installé.
ATTENTION : Le cache doit être réinstallé et correctement positionné pour garantir une bonne étanchéité de l’appareil.
Installation de la carte SAM
ATTENTION : Observez les précautions relatives aux décharges électrostatiques (ESD) afin de ne pas endommager la carte
SAM (Secure Access Module). Les précautions relatives aux décharges électrostatiques impliquent notamment d’utiliser un
tapis antistatique (ESD) et de s’assurer que l’utilisateur est correc-tement relié à la terre.
REMARQUE : Si vous utilisez une carte micro-SAM, vous aurez besoin d’un adaptateur tiers.
1. Soulevez le cache.

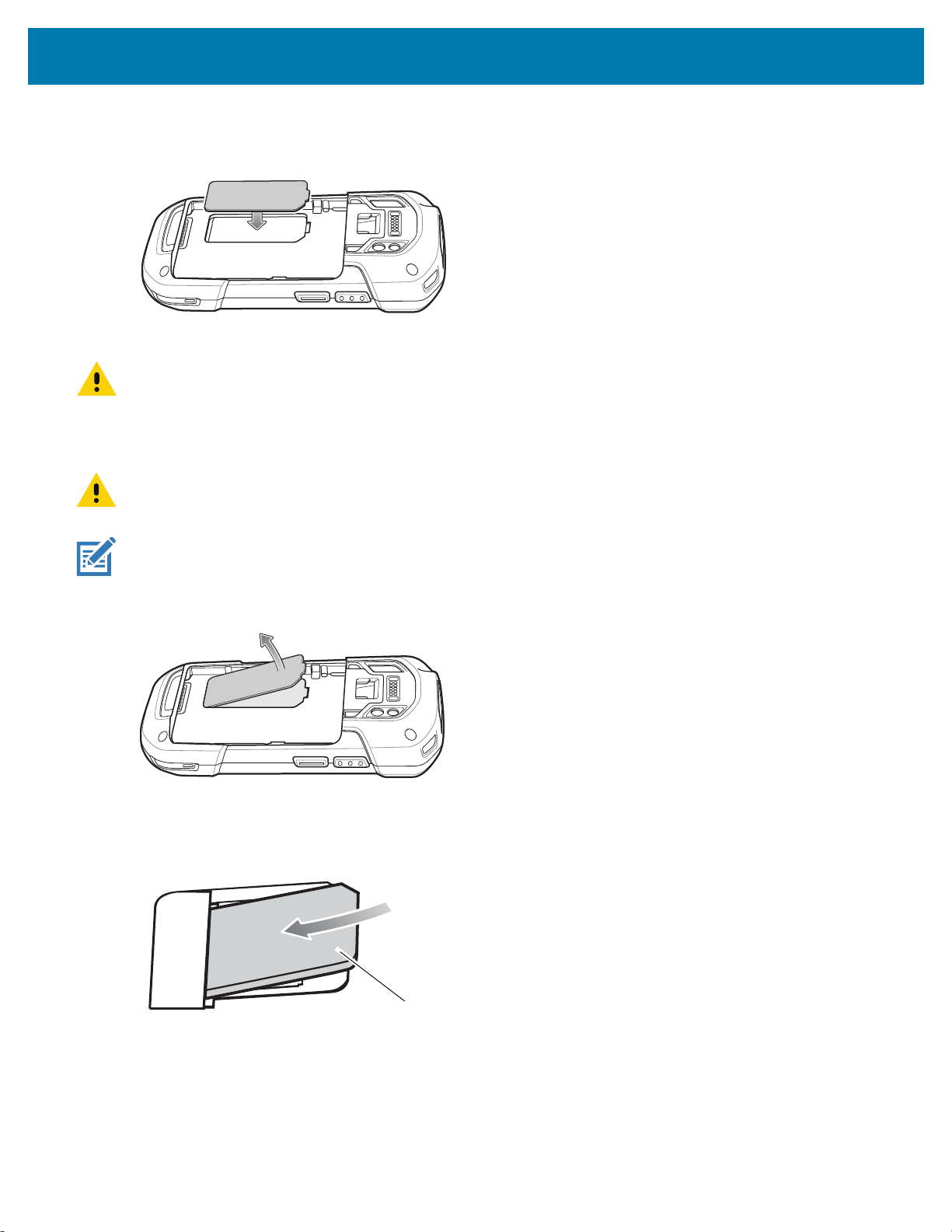

Figure 9 Retrait du cache
2. Insérez une carte SAM dans le logement pour carte SAM avec le bord découpé dirigé vers le milieu du
terminal, contacts vers le bas.
Figure 10 Installation de la carte SAM
3. Assurez-vous que la carte SAM est correctement positionnée.
7
