TC72 / TC77
触摸式数据终端
快速入门指南
MN-003372-05ZHCN
版权
TC72/TC77 快速入门指南
ZEBRA 和标志性的 Zebra 斑马头像是 Zebra Technologies Corporation 在全球许多司法管辖区内注册的商
标。© 2019-2020 Zebra Technologies Corporation 和/或其子公司。保留所有权利。
版权和商标：有关完整的版权和商标信息，请访问 www.zebra.com/copyright
保修：有关完整的保修信息，请访问 www.zebra.com/warranty
最终用户许可协议：有关完整的 EULA 信息，请访问 www.zebra.com/eula
使用条款
• 专有声明
• 产品改进
• 免责声明
• 责任限制
。
。
。
本手册包含 Zebra Technologies Corporation 及其子公司 （“Zebra Technologies”）的专有信息。本手册仅
供参考，并且仅供操作和维护本手册中介绍的设备的相关方使用。未经 Zebra Technologies 的明确书面许
可，不得出于任何其他目的使用、复制此类专有信息或将其披露给任何其他方。
持续改进产品是 Zebra Technologies 的一项政策。所有规格和设计如有更改，恕不另行通知。
Zebra Technologies 采取措施来确保其发布的工程规格和手册正确；但是，错误在所难免。
Zebra Technologies 保留更正任何此类错误的权利并且免除由此产生的任何责任。
在任何情况下，Zebra Technologies 或涉及创建、生产或交付随附产品 （包括硬件和软件）的任何其他人
均不对因使用此类产品、使用此类产品的结果或无法使用此类产品而产生的任何损害 （包括但不限于结果
性损害，包括业务利润损失、业务中断或业务信息丢失）承担任何责任，即使 Zebra Technologies 已被告
知存在上述损害的可能性。某些司法管辖区不允许排除或限制偶然或结果性损害，因此上述限制或排除可能
并不适用于您。
2
功能
菜单按键
触屏
扫描按键
PTT 按键
返回按键
主屏幕按键
麦克风
充电触点
扬声器
前置摄像头
（可选）
数据采集 LED 指示灯
搜索按键
光传感器
接近传感器
电源按键
麦克风
接收器
充电/通知 LED 指示灯
接口连接器
摄像头
塑料套
电池释放闩锁
音量上调/下调按键
电池
麦克风
摄像头闪光灯
激光扫描窗
手提带安装位置
电池释放闩锁
手提带
扫描按键
TC72/TC77 快速入门指南
3
取下 SIM 锁卡盖
注释：仅适用于有 SIM 锁的 TC77。
有 SIM 锁的 TC77 型号含有用 Microstix 3ULR-0 螺钉固定的卡盖。要取下卡盖，请使用 Microstix TD-54
(3ULR-0) 螺丝刀从检修板中取下螺钉。
图 1 取下卡盖固定螺钉
TC72/TC77 快速入门指南
重新安装卡盖后，确保使用 Microstix TD-54(3ULR-0) 螺丝刀重新安装螺钉。
4
安装 SIM 卡
Nano SIM 卡
插槽 1 （默认）
nano SIM 卡插槽 2
注释：仅 TC77 上需要 SIM 卡。
注释：只能使用 nano SIM 卡。
小心：遵循相应的静电释放 (ESD) 注意事项以避免损坏 SIM 卡。正确的 ESD 防范措施包括（但不限于）在防静电台垫上
操作，以及确保操作员已正确接地。

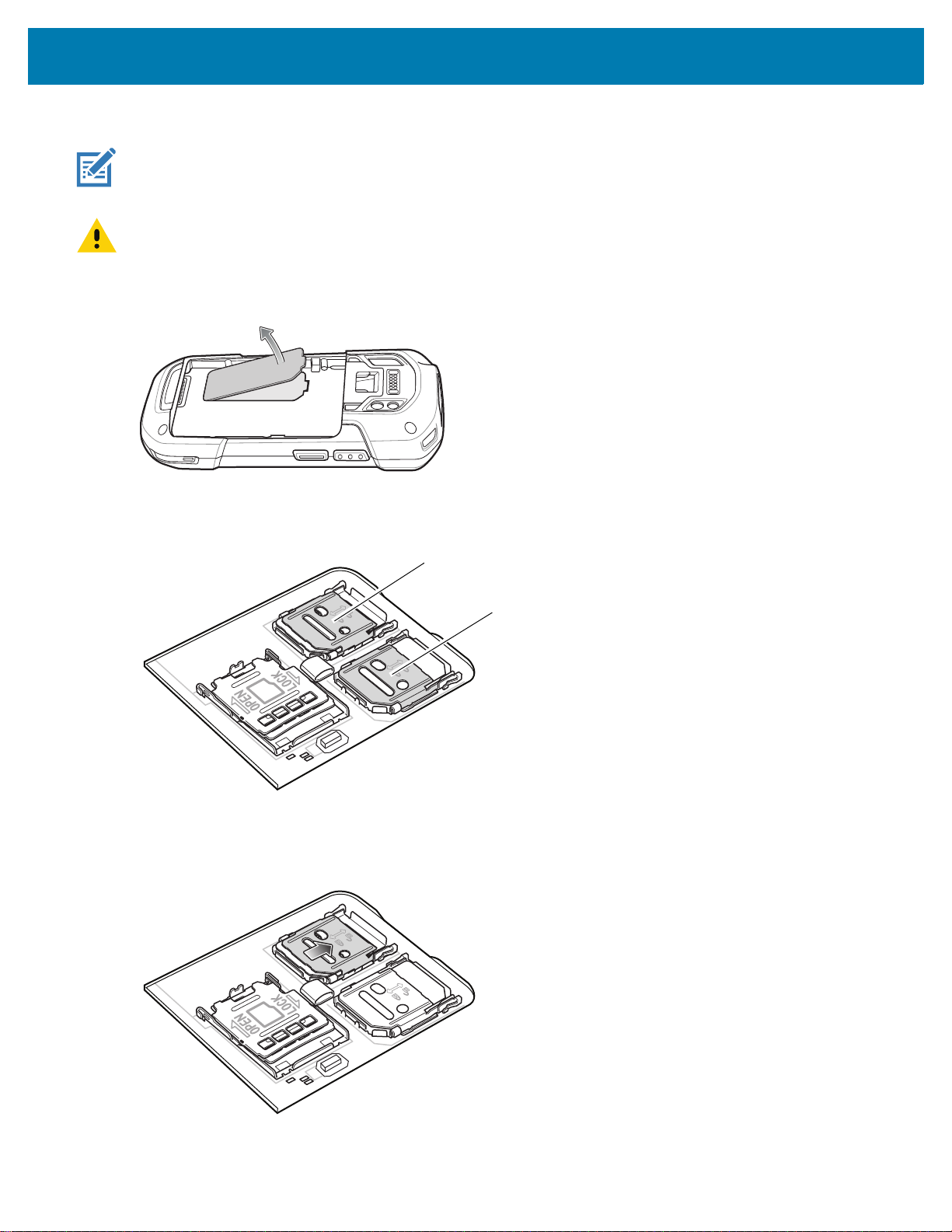

1. 提起卡盖。
图 2 取下卡盖
图 3 TC77 SIM 卡插槽位置
TC72/TC77 快速入门指南
2. 将 SIM 卡架滑动至“解锁”位置。
图 4 解锁 SIM 卡架
5
TC72/TC77 快速入门指南
3. 提起 SIM 卡架盖。
图 5 提起 SIM 卡架
4. 将 nano SIM 卡面朝下置于卡架中。
图 6 将 SIM 卡放入卡架中
5. 合上 SIM 卡架盖并滑动到“锁定”位置。
图 7 合上并锁定 SIM 卡架盖
6
6. 放置胶制卡盖。
迷你 SAM 插槽
图 8 重新安装卡盖
7. 按下卡盖并确保其已正确放置。
小心：必须重新装好卡盖并牢固地将其固定到位，从而确保设备正确密封。
安装 SAM 卡
小心：遵循相应的静电释放 (ESD) 注意事项以避免损坏安全访问模块 (SAM) 卡。正确的 ESD 防范措施包括（但不限于）
在防静电台垫上操作，以及确保操作员已正确接地。
TC72/TC77 快速入门指南
注释：如果使用微型 SAM 卡，则需要使用第三方适配器。
1. 提起卡盖。
图 9 取下卡盖
2. 将 SAM 卡插入到 SAM 卡插槽中，卡的切割边朝向设备中间，触点朝下。
图 10 安装 SAM 卡
3. 确保 SAM 卡正确放好。
7
