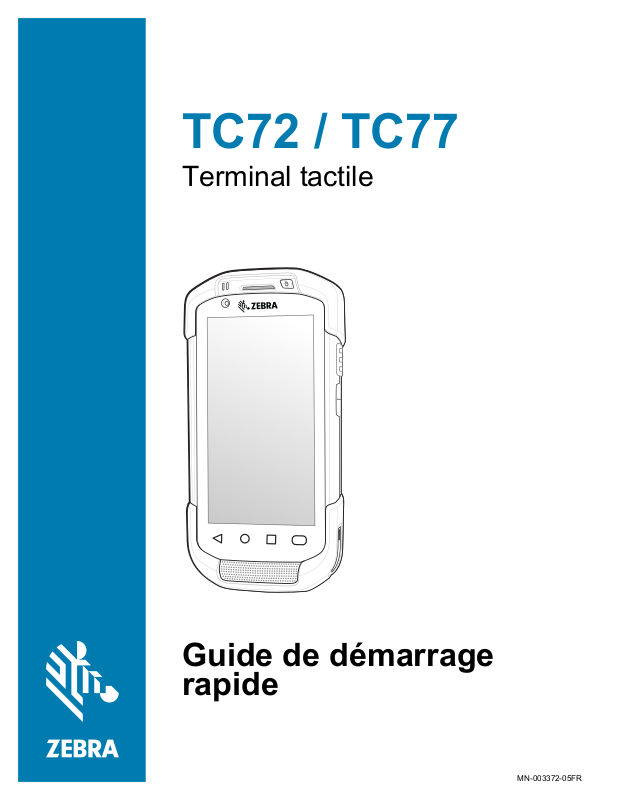

TC72 / TC77
Terminal tactile
Guide de démarrage
rapide
MN-003372-05FR
Copyright
ZEBRA et l'illustration de la tête de zèbre sont des marques commerciales de Zebra Technologies
Corporation, déposées dans de nombreuses juridictions dans le monde entier. Toutes les autres marques
commerciales appartiennent à leurs propriétaires respectifs. ©2019-2020 Zebra Technologies Corporation
et/ou ses filiales. Tous droits réservés.
COPYRIGHTS ET MARQUES COMMERCIALES : pour des informations complètes sur le copyright et les
marques commerciales, rendez-vous sur www.zebra.com/copyright
TC72/TC77 Guide de démarrage rapide
.
GARANTIE : pour des informations complètes sur la garantie, rendez-vous sur www.zebra.com/warranty
CONTRAT DE LICENCE D'UTILISATEUR FINAL : pour des informations complètes sur le CLUF, rendez-vous
sur www.zebra.com/eula
.
Conditions d'utilisation
• Déclaration de propriété
Ce manuel contient des informations propriétaires de Zebra Technologies Corporation et de ses filiales
(« Zebra Technologies »). Il est fourni uniquement aux fins d'information et d'utilisation par les parties
décrites dans le présent document chargées d'actionner l'équipement et d'en assurer la maintenance.
Ces informations propriétaires ne peuvent pas être utilisées, reproduites ou divulguées à d'autres parties
pour toute autre fin sans l'autorisation écrite expresse de Zebra Technologies.
• Améliorations des produits
L'amélioration continue des produits est une stratégie de Zebra Technologies. Les spécifications et
conceptions peuvent faire l'objet de modifications sans préavis.
• Exclusion de responsabilité
Zebra Technologies met tout en œuvre pour s'assurer de l'exactitude des caractéristiques techniques et
des manuels d'ingénierie publiés. Toutefois, des erreurs peuvent se produire. Zebra Technologies se
réserve le droit de corriger ces erreurs et décline toute responsabilité pour les dommages qui pourraient
en résulter.
• Limitation de responsabilité
En aucun cas Zebra Technologies ou toute autre personne impliquée dans la création, la production ou la
livraison du produit joint (y compris le matériel et les logiciels) ne sauraient être tenus pour responsables
des dommages de quelque nature que ce soit (y compris, sans limitation, les dommages consécutifs,
notamment la perte de profits, l'interruption d'activité ou la perte d'informations) découlant de l'utilisation de,
des résultats de l'utilisation de ou de l'impossibilité d'utiliser ce produit, même si Zebra Technologies
a été prévenu de l'éventualité de tels dommages. Certaines juridictions n'autorisant pas l'exclusion
ou la limitation de dommages fortuits ou consécutifs, il se peut que les exclusions ou les limitations
susmentionnées ne s'appliquent pas à votre cas.
.
2
Caractéristiques
Bouton Menu
Écran tactile
Bouton PTT
Bouton Retour
Bouton Accueil
Microphone
Contacts de charge
Haut-parleur
Appareil photo
avant (en option)
Bouton de
recherche
Capteur de lumière
Capteur de proximité
Bouton d'alimentation
Microphone
Récepteur
LED de capture de données
Bouton de lecture
LED de chargement/notification
Connecteur
d'interface
Appareil photo
Manchon élastique
Loquets du compartiment
de la batterie
Bouton de volume haut/bas
Batterie
Microphone
Flash de l'appareil photo
Fenêtre de lecture
Point de fixation de la dragonne
Dragonne
Bouton de lecture
Loquets du compartiment de la batterie
TC72/TC77 Guide de démarrage rapide
3
TC72/TC77 Guide de démarrage rapide
Retrait du capot de verrouillage SIM
REMARQUE : TC77 avec verrouillage SIM uniquement.
Les modèles TC77 équipés de la fonction de verrouillage SIM comportent un capot d'accès fixé à l'aide d'une
vis Microstix 3ULR-0. Pour retirer le capot d'accès, dévissez la vis du panneau d'accès à l'aide d'un tournevis
Microstix TD-54(3ULR-0).
Figure 1 Retrait de la vis du capot d'accès sécurisé
Après avoir remis en place le capot d'accès, veillez à utiliser un tournevis Microstix TD-54(3ULR-0) pour
réinstaller la vis.
4
TC72/TC77 Guide de démarrage rapide
Logement pour carte
nano SIM 2
Logement pour carte
nano SIM 1 (par défaut)
Installation de la carte SIM
REMARQUE : seul le TC77 nécessite une carte SIM.
REMARQUE : utilisez uniquement une carte nano SIM.
ATTENTION : observez les précautions relatives aux décharges électrostatiques (ESD) afin de ne pas endommager la
carte SIM. Les précautions relatives aux décharges électrostatiques impliquent notamment d'utiliser un tapis antistatique
(ESD) et de s'assurer que l'utilisateur est correctement relié à la terre.
1. Soulevez le cache.
Figure 2 Retrait du cache
Figure 3 Emplacements des logements pour carte SIM sur le TC77
2. Faites glisser le support de la carte SIM en position ouverte.
Figure 4 Déverrouillage du support de carte SIM
5
TC72/TC77 Guide de démarrage rapide
3. Relevez la trappe du support de la carte SIM.
Figure 5 Soulèvement du support de carte SIM
4. Faites glisser la carte nano SIM dans le support de carte en orientant les contacts vers le bas.
Figure 6 Placement de la carte SIM dans le support
5. Refermez la trappe du support de la carte SIM et faites-la glisser en position fermée.
Figure 7 Fermeture et verrouillage de la trappe du support de la carte SIM
6
TC72/TC77 Guide de démarrage rapide
Logement pour carte mini-SAM
6. Replacez le cache.
Figure 8 Remise en place du cache
7. Appuyez sur le cache vers le bas et assurez-vous que celui-ci est correctement installé.
ATTENTION : Le cache doit être réinstallé et correctement positionné pour garantir une bonne étanchéité de l’appareil.
Installation de la carte SAM
ATTENTION : Observez les précautions relatives aux décharges électrostatiques (ESD) afin de ne pas endommager la carte
SAM (Secure Access Module). Les précautions relatives aux décharges électrostatiques impliquent notamment d’utiliser un
tapis antistatique (ESD) et de s’assurer que l’utilisateur est correc-tement relié à la terre.
REMARQUE : Si vous utilisez une carte micro-SAM, vous aurez besoin d’un adaptateur tiers.
1. Soulevez le cache.
Figure 9 Retrait du cache
2. Insérez une carte SAM dans le logement pour carte SAM avec le bord découpé dirigé vers le milieu du
terminal, contacts vers le bas.
Figure 10 Installation de la carte SAM
3. Assurez-vous que la carte SAM est correctement positionnée.
7
TC72/TC77 Guide de démarrage rapide
4. Replacez le cache.
Figure 11 Remise en place du cache
5. Appuyez sur le cache vers le bas et assurez-vous que celui-ci est correctement installé.
ATTENTION : Le cache doit être réinstallé et correctement positionné pour garantir une bonne étanchéité de l’appareil.
Installation d'une carte microSD
Le logement pour carte microSD permet de bénéficier d'une mémoire non volatile secondaire. Ce logement se
trouve sous la batterie. Pour plus d'informations, reportez-vous à la documentation fournie avec la carte et
suivez les recommandations d'utilisation du fabricant.
ATTENTION : observez les précautions relatives aux décharges électrostatiques (ESD) afin de ne pas endommager
la carte microSD. Les précautions relatives aux décharges électrostatiques impliquent notamment d'utiliser un tapis
antistatique et de s'assurer que l'opérateur est correctement relié à la terre.
1. Si la dragonne est installée, retirez-la.
2. Soulevez le cache.
Figure 12 Retrait du cache
3. Faites glisser le support de la carte microSD en position ouverte.
Figure 13 Ouverture du support de la carte microSD
8
TC72/TC77 Guide de démarrage rapide
4. Soulevez le support de la carte microSD.
Figure 14 Soulèvement du support de la carte microSD
5. Insérez la carte microSD dans le support en veillant à ce qu'elle s'insère parfaitement dans les crans de
retenue situés de part et d'autre du support.
Figure 15 Insertion de la carte microSD dans le support
6. Refermez la trappe du support de la carte microSD et faites-la glisser en position fermée.
Figure 16 Fermeture et verrouillage de la carte microSD dans le support
9
TC72/TC77 Guide de démarrage rapide
7. Replacez le cache.
Figure 17 Remise en place du cache
8. Appuyez sur le cache vers le bas et assurez-vous que celui-ci est correctement installé.
ATTENTION : le cache doit être réinstallé et correctement positionné pour garantir une bonne étanchéité de l'appareil.
Installation de la dragonne et de la batterie
REMARQUE : toute modification apportée à l'appareil par l'utilisateur, particulièrement au niveau du compartiment pour
batterie (étiquettes, marques d'inventaire, gravures, autocollants, etc.), risque de compromettre les performances attendues
de l'appareil ou de ses accessoires. Les niveaux de performances, tels qu'étanchéité (indice de protection IP), résistance
aux chutes et aux chocs, fonctionnalités, résistance aux températures, etc., pourraient être affectés. N'INTRODUISEZ
aucune étiquette, marque d'inventaire, gravure ou aucun autocollant, etc. dans le compartiment pour batterie.
REMARQUE : l'installation de la dragonne est facultative. Ignorez cette section si vous ne souhaitez pas installer la dragonne.
1. Retirez le cache du point de fixation de la dragonne. Rangez le cache du point de fixation de la dragonne
dans un emplacement sûr afin de pouvoir le replacer ultérieurement.
Figure 18 Retrait du cache
2. Insérez la plaque de la dragonne dans son logement.
10
TC72/TC77 Guide de démarrage rapide
Figure 19 Insertion de la dragonne
3. Insérez d'abord le bas de la batterie dans le compartiment prévu à cet effet au dos du terminal.
Figure 20 Insertion du bas de la batterie dans son compartiment
4. Enfoncez la batterie dans son compartiment jusqu'à ce que les loquets du compartiment de la batterie
s'enclenchent.
Figure 21 Mise en place de la batterie
5. Insérez le clip de la dragonne dans l'emplacement dédié et tirez-le vers le bas jusqu'à ce qu'il se mette en
place.
11
TC72/TC77 Guide de démarrage rapide
Figure 22 Fixation du clip de la dragonne
12
TC72/TC77 Guide de démarrage rapide
Installation de la batterie
REMARQUE : toute modification apportée à l'appareil par l'utilisateur, particulièrement au niveau du compartiment pour
batterie (étiquettes, marques d'inventaire, gravures, autocollants, etc.), risque de compromettre les performances attendues
de l'appareil ou de ses accessoires. Les niveaux de performances, tels qu'étanchéité (indice de protection IP), résistance
aux chutes et aux chocs, fonctionnalités, résistance aux températures, etc., pourraient être affectés. N'INTRODUISEZ
aucune étiquette, marque d'inventaire, gravure ou aucun autocollant, etc. dans le compartiment pour batterie.
1. Insérez d'abord le bas de la batterie dans le compartiment prévu à cet effet au dos du terminal.
Figure 23 Insertion du bas de la batterie dans son compartiment
2. Enfoncez la batterie dans son compartiment jusqu'à ce que les loquets du compartiment de la batterie
s'enclenchent.
Figure 24 Mise en place de la batterie
13
TC72/TC77 Guide de démarrage rapide
Chargement du terminal
Utilisez l'un des accessoires suivants pour charger le terminal et/ou une batterie de rechange.
Tableau 1 Chargement et communication
Description Référence
Socle de charge à
2 positions
Socle Ethernet/USB
à 2 positions
Socle de charge
à 5 positions
Socle de charge
à 4 positions avec
chargeur de batterie
CRD-TC7X-S
E2CPP-01
CRD-TC7X-S
E2EPP-01
CRD-TC7X-S
E5C1-01
CRD-TC7X-S
E5KPP-01
Chargement Communication
Batterie (intégrée
au terminal)
Oui Oui Non Non
Oui Oui Oui Oui
Oui Non Non Non
Oui Oui Non Non
Batterie de
rechange
USB Ethernet
Socle Ethernet à
5 positions
Chargeur de batterie
de rechange à
4 positions
Câble USB
enclipsable
Adaptateur pour
câble de charge
CRD-TC7X-S
E5EU1–01
SAC-TC7X-4B
TYPP-01
CBL-TC7X-CB
L1-01
CHG-TC7X-C
LA1-01
Chargement du TC72/TC77
REMARQUE : veillez à respecter les consignes de sécurité relatives aux batteries stipulées dans le Guide de l'utilisateur du
terminal.
1. Insérez le terminal dans son logement de chargement ou connectez le câble de chargement USB au
terminal.
2. Assurez-vous que le terminal est correctement placé.
La LED de chargement/notification s'allume en oran g e pendant le chargement, puis devient verte une fois
le chargement terminé. Consultez le Tableau 2 pour en savoir plus sur les indicateurs de charge.
Oui Non Non Oui
Non Oui Non Non
Oui Non Oui Non
Oui Non Non Non
La batterie 4 620 mAh se charge complètement en moins de cinq heures à température ambiante.
14
TC72/TC77 Guide de démarrage rapide
Tableau 2 Indicateurs de chargement de la LED de chargement/notification
État Signification
Éteinte Le terminal ne charge pas. Le terminal n'est pas correctement
inséré dans le socle ou n'est pas connecté à une source
d'alimentation. Le chargeur/socle n'est pas sous tension.
Orange à clignotement lent (un
clignotement toutes les quatre secondes)
Verte fixe Chargement terminé.
Orange à clignotement rapide
(deux clignotements par seconde)
Rouge à clignotement lent (un
clignotement toutes les quatre secondes)
Rouge fixe Chargement terminé, mais la batterie est en fin de vie utile.
Rouge à clignotement rapide
(deux clignotements par seconde)
Le terminal est en cours de chargement.
Erreur de chargement :
La température est trop élevée ou trop basse.
Le chargement a duré trop longtemps sans être terminé
(huit heures en général).
Le terminal est en cours de chargement, mais la batterie est en
fin de vie utile.
Erreur de chargement, mais la batterie est en fin de vie utile,
par exemple :
La température est trop élevée ou trop basse.
Le chargement a duré trop longtemps sans être terminé
(huit heures en général).
Chargement de la batterie de rechange
1. Insérez une batterie de rechange dans le logement prévu à cet effet.
2. Assurez-vous que la batterie est correctement positionnée.
La LED de chargement de la batterie de rechange clignote pour indiquer que le chargement est en cours.
Consultez le Tableau 3 pour en savoir plus sur les indicateurs de charge.
La batterie 4 620 mAh se charge complètement en moins de cinq heures à température ambiante.
Tableau 3 Indicateurs LED de chargement de la batterie de rechange
État Signification
Éteinte La batterie ne se charge pas. La batterie n'est pas
correctement insérée dans le socle ou n'est pas connectée
à une source d'alimentation. Le socle n'est pas alimenté.
Orange fixe La batterie est en cours de chargement.
Verte fixe Le chargement de la batterie est terminé.
Rouge à clignotement rapide
(deux clignotements par seconde)
Erreur de chargement :
- La température est trop élevée ou trop basse.
- Le chargement a duré trop longtemps sans être terminé
(huit heures en général).
Rouge fixe La batterie en cours de chargement ou complètement
chargée est défectueuse.
15
TC72/TC77 Guide de démarrage rapide
LED de
chargement
de la batterie
de rechange
LED
d'alimentation
LED
d'alimentation
LED de chargement de la
batterie de rechange
Chargez les batteries dans une plage de températures comprise entre 0 °C et 40 °C (32 °F et 104 °F). Le
terminal ou le socle chargent toujours la batterie de manière sécurisée et intelligente. En cas de températures
élevées (par exemple, environ +37 °C (+98 °F)), le terminal ou le socle pourront alternativement activer ou
désactiver le chargement de la batterie pendant de courtes périodes de façon à la maintenir à une température
acceptable. La LED du terminal ou du socle signale la désactivation du chargement en cas de températures
anormales.
Socle de charge à 2 positions
Socle Ethernet/USB à 2 positions
16
TC72/TC77 Guide de démarrage rapide
LED
d'alimentation
Socle de charge à 5 positions
17
TC72/TC77 Guide de démarrage rapide
LED 1000
LED 100/10
Socle Ethernet à 5 positions
18
TC72/TC77 Guide de démarrage rapide
Batterie
LED de chargement
de la batterie
Logement de la batterie
Chargeur de batterie à 4 positions
Câble USB enclipsable
19
TC72/TC77 Guide de démarrage rapide
Lecture à l'aide de l'imageur
Pour lire un code-barres, une application de lecture est requise. Le terminal contient l'application DataWedge
qui permet à l'utilisateur d'activer l'imageur, de décoder les données du code-barres et d'afficher le contenu du
code-barres.
1. Assurez-vous qu'une application est ouverte sur le terminal et qu'un champ de texte est sélectionné
(c'est-à-dire que le curseur se trouve dans le champ de texte).
2. Utilisez la fenêtre de lecture située en haut du terminal pour viser un code-barres.
Figure 25 Lecture à l'aide de l'imageur
3. Appuyez sur le bouton de lecture et maintenez-le enfoncé.
La trame de visée laser rouge s'active afin de faciliter la visée.
REMARQUE : lorsque le terminal est en mode Liste de prélèvement, l'imageur ne décode pas le code-barres tant que la croix
du viseur ou le point de visée n'est pas sur le code à décoder.
20
TC72/TC77 Guide de démarrage rapide
4. Assurez-vous que le code-barres se trouve dans la zone délimitée par les crochets de la trame de visée.
Le point de visée est conçu pour améliorer la visibilité dans des conditions d'éclairage très lumineux.
Figure 26 Trame de visée
Figure 27 Mode Liste de prélèvement avec plusieurs codes-barres
5. La LED de capture de données devient verte et un bip retentit par défaut pour indiquer que le code-barres
a été correctement décodé.
6. Relâchez le bouton de lecture.
Les données du contenu du code-barres s'affichent dans le champ de texte.
REMARQUE : en général, le décodage de l'imageur se produit instantanément. Le terminal répète les étapes requises afin
de prendre une photo numérique (image) d'un code-barres difficile ou de mauvaise qualité tant que le bouton de lecture est
enfoncé.
21
www.zebra.com
Loading...
