TC70x
MN-002827-01ZHTW
觸控式資料終端
快速入門指南
(使用 Windows 10 IoT 行動裝置
企業版)
2 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
若無書面同意，不得以任何型態，或藉任何電子或機械方式，重製或使用本出版物之任何部分。其中包括電子或機
械方式，例如影印、錄製，或資訊儲存與擷取系統。本手冊內容如有變更，恕不另行通知。
軟體完全以原貌提供。所有軟體，包括韌體在內，均基於授權而提供予使用者。我們賦予使用者之授權不可轉讓且
非獨佔性，使用者能夠使用依此交付的每一套軟體或韌體程式 (經授權的程式)。除以下另有說明者之外，使用者若
未事先取得書面同意，不得讓渡、轉授權，或以其他方式轉移該授權。使用者無權複製全部或部份之授權程式，但
著作權法允許的情況不在此限。使用者若未取得書面同意，不得將授權程式之任何形式或部份予以修改、合併，或
整合至其它程式；亦不得從授權程式建立衍生產品、或於網路中使用授權程式。使用者同意保留依此交付的授權程
式上之著作權聲明，並於所有製作之全部或部份授權副本上包含該聲明。使用者同意不得針對獲交付之任何授權程
式或其任何部份，進行解編、反向組譯、解碼或還原工程。
我們保留變更軟體或產品以提升其可靠性、功能和設計的權利。
因應用或使用本文所述之任何產品、電路或應用程式所引起或與之相關的任何產品責任，我們概不負責。
任何智慧財產權均未以明示、默示、禁反言，或其他方式授予任何授權。只有我們的產品內含之設備、電路和子系
統包含隱含授權。
保固
如需完整的 Zebra 硬體產品保固聲明，請造訪：http://www.zebra.com/warranty 。
維修資訊
如果您在使用此設備上有任何問題，請與所在場所的技術或系統支援人員聯絡。如果設備有任何問題，他們將會與
Zebra 支援中心聯繫：http:www.zebra.com/support
若需要本指南的最新版本，請造訪：http://www.zebra.com/support
。
。
簡介
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
功能
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 3
本指南提供執行 Windows 10 IoT 行動裝置企業版之 TC70x 觸控式資料終端與配件的使用相關資訊。
圖 1 TC70x
表 1
編號 項目 功能
1
2
3
4
5
6
7
8
前視圖
前視圖功能
觸控式螢幕 顯示操作 TC70x 所需的所有資訊。
掃描按鈕 進行資料擷取 (可程式化)。
可程式化按鈕 視應用程式而定。
返回按鈕 顯示前一個畫面。
麥克風 用於聽筒模式通訊。
充電接點 透過纜線與通訊座提供裝置電源。
喇叭 提供影片及音樂播放的音訊輸出。以喇叭擴音模式提供音訊。
搜尋按鈕 開啟搜尋應用程式。
4 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
3
20
21
22
24
23
25
22
26
27
28
18
19
表 1
前視圖功能
編號 項目 功能
(續)
9
10
11
12
13
14
15
16
17
開始按鈕 按一下即顯示首頁畫面。
光源感應器 判斷環境光線以控制螢幕背光強度。
距離感應器 判斷使用聽筒模式時要在何種距離關閉顯示幕。
電源按鈕 開啟或關閉顯示幕。按住以重設裝置或關機。
麥克風 用於喇叭擴音模式下的通訊。
受話器 用於聽筒模式播放音訊。
充電/通知 LED 指示電池在充電時的狀態與應用程式產生的通知。
資料擷取 LED 指示資料擷取狀態。
前方相機 用於拍照與錄製影片。
圖 2 TC70x
表 2
18
19
20
21
22
23
24
後視圖
後視圖功能
編號 項目 功能
介面接頭 透過纜線與配件提供 USB 主機與用戶端通訊、音訊與裝置充電功能。
出射窗 使用成像器提供擷取資料。
麥克風 用於影片錄製過程與噪音消除。
音量增加/降低按鈕 提高或降低音訊音量。
電池釋放卡榫 按下以取出電池。
彈性套管 用於固定選用的手寫筆。
電池 為裝置提供電源。
表 2
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 5
後視圖功能 (續
編號 項目 功能
)
25
26
27
28
開啟裝置
按下電源鍵約五秒，直到開機畫面出現為止。
關閉裝置
若要關閉裝置：
1. 按住電源鍵。
2. 向下拖曳鎖定畫面。
設定
腕帶 用於將裝置固定於您手上。
腕帶安裝點 提供腕帶鎖定點。
相機 拍攝相片和影片。
相機閃光燈 提供相機照明。
請執行這些程序，以初次開始使用 TC70x。
1. 安裝 micro secure digital (SD) 卡 (選用)。
2. 安裝腕帶 (選用)。
3. 安裝電池。
4. 為 TC70x 充電。
5. 開啟 TC70x。
插入 microSD 卡
microSD 卡插槽提供了次要的非揮發性儲存。此插槽位於電池組下方。如需詳細資訊，請參閱該卡隨附的說明文
件，並遵循製造商的建議使用。
注意
1. 取下腕帶 (如有安裝)。
2. 掀起卡蓋。
請遵循適當的靜電放電 (ESD) 預防措施，以免 micro SD 卡受損。適當的 ESD 預防措施包括但不限於
在 ESD 墊上操作，並確保操作員已適當接地。
6 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
圖 3
掀起卡蓋
3. 將 microSD 卡插入卡座蓋，並請務必將卡片滑入座蓋兩側的固定處。
圖 4
將
microSD
卡插入卡座
4. 裝回卡蓋。
安裝腕帶與電池
附註
安裝腕帶是選擇性步驟。若不安裝腕帶，請略過本節。
1. 從腕帶插槽移除腕帶密封板。將腕帶密封板存放在安全的地方以供未來更換。
圖 5
移除密封板
2. 將腕帶板插入腕帶插槽。
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 7
圖 6
插入腕帶
3. 以底端先放入的方式，將電池插入 TC70x 背面的電池室。
將電池底端插入電池室
圖 7
4. 將電池頂端旋入電池室。
5. 將電池推入電池室，直到電池釋放卡榫卡入定位。
圖 8
向下輕壓電池
6. 將腕帶固定夾插入腕帶固定孔並向下拉，直到卡入定位。
8 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
圖 9
固定腕帶固定夾
安裝電池
1. 以底端先放入的方式，將電池插入 TC70x 背面的電池室。
圖 10
2. 將電池頂端旋入電池室。
3. 將電池推入電池室，直到電池釋放卡榫卡入定位。
圖 11
將電池底端插入電池室
向下輕壓電池
為電池充電
第一次使用 TC70x 前，請先為主電池充電，直到綠色充電/通知發光二極體 (LED) 持續亮起為止。若要為 TC70x 充
電，請使用纜線或具適當電源供應器的通訊座。如需 TC70x 可用配件的相關資訊，請參閱 《Windows 10 IoT
裝置企業版適用的
•
咬合式 USB 纜線
•
充電纜線接頭
•
2 槽式充電專用連接座
TC70x
觸控式資料終端使用者指南
》。
行動
•
2 槽式 USB/乙太網路通訊座
•
5 槽式充電專用連接座
•
5 槽式乙太網路通訊座
•
充電專用車用連接座
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 9
•
TC7X 車用通訊座
•
自動充電纜線接頭
•
序列纜線接頭
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
在介於 0°C 至 40°C (32°F 至 104°F) 的溫度下為電池充電。TC70x 或配件一律會以安全和智慧的方式為電池充電。
在較高的溫度下 (例如約 +37 °C (+98 °F))，TC70x 或配件可能會在短時間內交替啟用與停用電池充電，以將電池維
持在可接受的溫度。TC70x 或配件會在溫度異常而停止充電時透過 LED 指示。
1. 若要為主電池充電，請將充電配件連接至適當的電源。
2. 將 TC70x 插入通訊座或與纜線連接。TC70x 會開啟並開始充電。充電時，充電/通知 LED 會閃爍琥珀色燈，充
飽電時，綠色燈會持續亮起。
充電指示燈
表 3
充電/通知
LED
充電指示燈
狀態 表示
未亮燈 TC70x 不在充電中。TC70x 未正確插入通訊座或連接至電源。充電器/
通訊座沒有通電。
緩慢閃爍琥珀色燈 (每 2 秒閃爍 1 次)TC70x 正在充電。
持續亮起綠燈 充電完成。
快速閃爍琥珀色燈 (每秒閃爍 2 次) 充電錯誤，例如：
•
溫度太低或太高。
•
充電時間過長而未完成充電 (通常所需時間為八小時)。
緩慢閃爍紅色燈 (每 2 秒閃爍 1 次)TC70x 正在充電，但是電池已屆可用壽命。
持續亮起紅燈 充電完成，但是電池可用壽命已屆。
快速閃爍紅色燈 (每秒閃爍 2 次) 充電錯誤，但是電池已屆可用壽命，例如：
•
溫度太低或太高。
•
充電時間過長而未完成充電 (通常所需時間為八小時)。
10 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
電源 LED
備用電池充電
LED
2 槽式充電專用連接座
注意
請務必按照 TC70x 使用者指南所述的電池安全準則進行。
2 槽式充電專用連接座：
•
提供操作裝置的 5 VDC 電源。
•
對裝置的電池充電。
•
為備用電池充電。
圖 12 2
槽式充電專用連接座
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 11
為裝置充電
1. 將裝置插入插槽，開始充電。
圖 13
2. 請確定已正確放置裝置。
電池充電
為備用電池充電
1. 將電池插入右側插槽，開始充電。
12 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
圖 14
2. 請確定已正確放置電池。
備用電池充電
電池充電
主電池充電
裝置的充電/通知 LED 指示燈會指出裝置中電池的充電狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
備用電池充電
接頭上的備用電池充電 LED 指示燈會指出備用電池的充電狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到六小時就能完全充電。
表 4
備用電池充電
緩慢閃爍琥珀色燈 備用電池正在充電。
持續亮起綠燈 充電完成。
LED
LED
指示燈
表示
快速閃爍琥珀色燈 充電錯誤；請檢查備用電池的放置方式是否正確。
緩慢閃爍紅色燈 備用電池正在充電，且電池可用壽命已屆。
持續亮起紅燈 充電完成，且電池可用壽命已屆。
快速閃爍紅色燈 充電錯誤；請檢查備用電池的放置方式與電池可用壽命是否已屆。
未亮燈 插槽中沒有備用電池；沒有正確放置備用電池；通訊座沒有插電。
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 13
電源 LED
備用電池充電 LED
充電溫度
在介於 0°C 至 40°C (32°F 至 104°F) 的溫度下為電池充電。裝置或通訊座一律會以安全和智慧的方式為電池充電。
在較高的溫度下 (例如，大約 +37°C (+98°F))，裝置或通訊座可能會在短時間內短暫交替啟用與停用電池充電，以
將電池維持在可接受的溫度。裝置與通訊座會在因溫度異常而停止充電時透過 LED 指示。
2 槽式 USB/乙太網路通訊座
注意
2 槽式 USB/乙太網路通訊座：
•
提供操作裝置的 5.0 VDC 電源。
•
對裝置的電池充電。
•
為備用電池充電。
•
將裝置連接到乙太網路。
•
使用 USB 纜線提供與主機電腦通訊。
附註
請務必按照 TC70x 使用者指南所述的電池安全準則進行。
裝置放上通訊座之前，請先移除所有配件 (腕帶除外)。
圖 15 2
槽式
USB/
乙太網路通訊座
14 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
為裝置充電
1. 將裝置底部插入底座。
圖 16
2. 旋轉裝置的頂部，直到裝置背面的接頭與通訊座的接頭密合。
3. 請確定已正確連接裝置。裝置上的充電/通知 LED 會開始閃爍琥珀色燈，表示裝置正在充電。
電池充電
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 15
為備用電池充電
1. 將電池插入右側插槽，開始充電。
圖 17
2. 請確定已正確放置電池。
備用電池充電
電池充電
主電池充電
裝置的充電/通知 LED 指示燈會指出裝置中電池的充電狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
備用電池充電
接頭上的備用電池充電 LED 指示燈會指出備用電池的充電狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
表 5
備用電池充電
緩慢閃爍琥珀色燈 備用電池正在充電。
持續亮起綠燈 充電完成。
LED
指示燈
LED
表示
快速閃爍琥珀色燈 充電錯誤；請檢查備用電池的放置方式是否正確。
緩慢閃爍紅色燈 備用電池正在充電，且電池可用壽命已屆。
持續亮起紅燈 充電完成，且電池可用壽命已屆。
16 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
電源 LED
表 5
備用電池充電
LED
指示燈 (續
)
快速閃爍紅色燈 充電錯誤；請檢查備用電池的放置方式與電池可用壽命
未亮燈 插槽中沒有備用電池；沒有正確放置備用電池；通訊座
充電溫度
在介於 0°C 至 40°C (32°F 至 104°F) 的溫度下為電池充電。裝置或通訊座一律會以安全和智慧的方式為電池充電。
在較高的溫度下 (例如，大約 +37°C (+98°F))，裝置或通訊座可能會在短時間內短暫交替啟用與停用電池充電，以
將電池維持在可接受的溫度。裝置與通訊座會在因溫度異常而停止充電時透過 LED 指示。
5 槽式充電專用連接座
注意
5 槽式充電專用連接座：
•
提供操作 TC70x 所需的 5 VDC 電源。
請務必按照 TC70x 使用者指南所述的電池安全準則進行。
LED
表示
是否已屆。
沒有插電。
•
同時最多可為五個 TC70x 充電，或使用電池充電器配接器為四個 TC70x 和一個 4 槽式電池充電器充電。
請參閱 《TC70x
•
含有一個通訊座基座與一個可針對各種充電需求設定的接頭。
整合業者指南
》，以瞭解將 4 槽式電池充電器安裝至通訊座的相關資訊。
圖 18 5
槽式充電專用連接座
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 17
為 TC70 充電

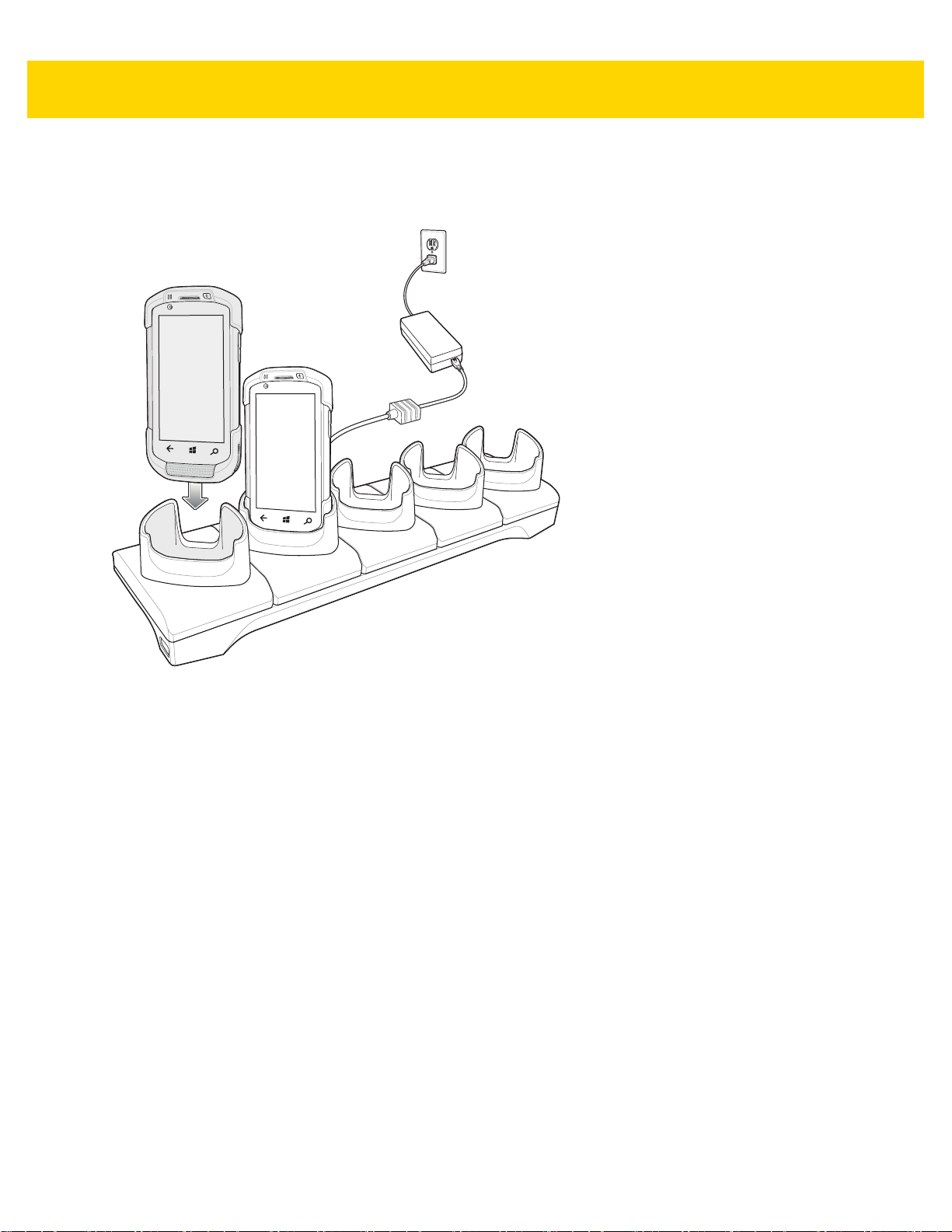

1. 將 TC70x 插入插槽，開始充電。
圖 19 TC70x
電池充電
18 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
圖 20 5
2. 請確定已正確放置 TC70x。
槽式充電專用連接座與四槽式電池充電器
請參閱 《TC70x
整合業者指南
》，以瞭解將 4 槽式電池充電器安裝至通訊座的相關資訊。
電池充電
主電池充電
裝置的充電/通知 LED 指示燈會指出裝置中電池的充電狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
備用電池充電
接頭上的備用電池充電 LED 指示燈會指出備用電池的充電狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
表 6
備用電池充電
緩慢閃爍琥珀色燈 備用電池正在充電。
LED
指示燈
LED
表示
持續亮起綠燈 充電完成。
快速閃爍琥珀色燈 充電錯誤；請檢查備用電池的放置方式是否正確。
表 6
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 19
備用電池充電
LED
指示燈 (續
)
緩慢閃爍紅色燈 備用電池正在充電，且電池可用壽命已屆。
持續亮起紅燈 充電完成，且電池可用壽命已屆。
快速閃爍紅色燈 充電錯誤；請檢查備用電池的放置方式與電池可用壽命
未亮燈 插槽中沒有備用電池；沒有正確放置備用電池；通訊座
充電溫度
在介於 0°C 至 40°C (32°F 至 104°F) 的溫度下為電池充電。裝置或通訊座一律會以安全和智慧的方式為電池充電。
在較高的溫度下 (例如，大約 +37°C (+98°F))，裝置或通訊座可能會在短時間內短暫交替啟用與停用電池充電，
以將電池維持在可接受的溫度。裝置與通訊座會在因溫度異常而停止充電時透過 LED 指示。
5 槽式乙太網路通訊座
注意
請務必按照 TC70x 使用者指南所述的電池安全準則進行。
LED
表示
是否已屆。
沒有插電。
5 槽式乙太網路通訊座：
•
提供操作裝置的 5.0 VDC 電源。
•
將裝置 (最多五部) 連接到乙太網路。
•
同時最多可為五個 TC70x 充電，或使用電池充電器配接器為四個 TC70x 和一個 4 槽式電池充電器充電。
請參閱 《TC70x
整合業者指南
》，以瞭解將 4 槽式電池充電器安裝至通訊座的相關資訊。
20 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
1000 LED
100/10 LED
圖 21 5
槽式乙太網路通訊座
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 21
為 TC70 充電
1. 將 TC70x 插入插槽，開始充電。
圖 22 TC70x
2. 請確定已正確放置 TC70x。
電池充電
22 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
圖 23 5
槽式乙太網路通訊座與
附註
請參閱 《TC70x
4
槽式電池充電器
整合業者指南
》，以瞭解將 4 槽式電池充電器安裝至通訊座的相關資訊。
電池充電
主電池充電
裝置的充電/通知 LED 指示燈會指出裝置中電池的充電狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
備用電池充電
接頭上的備用電池充電 LED 會指出備用電池的充電狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
表 7
備用電池充電
緩慢閃爍琥珀色燈 備用電池正在充電。
LED
指示燈
LED
表示
持續亮起綠燈 充電完成。
快速閃爍琥珀色燈 充電錯誤；請檢查備用電池的放置方式是否正確。
表 7
TC70x 電池
電池充電 LED
電池插槽
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 23
備用電池充電
LED
指示燈 (續
)
緩慢閃爍紅色燈 備用電池正在充電，且電池可用壽命已屆。
持續亮起紅燈 充電完成，且電池可用壽命已屆。
快速閃爍紅色燈 充電錯誤；請檢查備用電池的放置方式與電池可用壽命
未亮燈 插槽中沒有備用電池；沒有正確放置備用電池；通訊座
4 槽式電池充電器
注意
本節說明如何使用 4 槽式電池充電器為四顆 TC70x 電池充電。
備用電池充電
1. 將充電器連接至電源。
請務必按照 TC70x 使用者指南所述的電池安全準則進行。
LED
表示
是否已屆。
沒有插電。
2. 將電池插入電池充電槽中並向下輕壓，以確保適當接觸。
圖 24 4
槽式電池充電器
24 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
電池充電
備用電池充電
每個電池充電 LED 會指出各插槽中電池的充電狀態。下表說明電池充電 LED 的狀態。
在室溫下，4,620 mAh 完全耗盡電力的電池不到五小時就能完全充電。
表 8
電池
LED
充電指示燈
LED
緩慢閃爍琥珀色燈 備用電池正在充電。
持續亮起綠燈 充電完成。
快速閃爍琥珀色燈 充電錯誤；請檢查備用電池的放置方式是否正確。
緩慢閃爍紅色燈 備用電池正在充電，且電池可用壽命已屆。
持續亮起紅燈 充電完成，且電池可用壽命已屆。
快速閃爍紅色燈 充電錯誤；請檢查備用電池的放置方式與電池可用壽命是否已屆。
未亮燈 插槽中沒有備用電池；沒有正確放置備用電池；通訊座沒有插電。
表示
充電溫度
在介於 0°C 至 40°C (32°F 至 104°F) 的溫度下為電池充電。電池充電器一律會以安全和智慧的方式為電池充電。在
較高的溫度下 (例如，大約 +37°C (+98°F))，電池充電器可能會在短時間內短暫交替啟用與停用電池充電，以將電
池維持在可接受的溫度。電池充電器會在溫度異常而停止充電時透過 LED 指示。
成像器掃描
若要讀取條碼，需要啟用提供掃描功能的應用程式。
1. 確認已於 TC70x 上開啟應用程式，而且焦點在文字欄位中 (文字欄位中有文字游標)。
2. 將 TC70x 頂端的出射窗對準條碼。
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 25
圖 25
3. 按住掃描按鈕。
4. 請確認條碼位於瞄準模式十字線所形成的區域內。在明亮的光線下，瞄準點可用來增加可見度。
成像器掃描
紅色雷射瞄準圖形隨即會啟動以協助瞄準。
附註
請注意，TC70x 處於 「揀選清單」模式時，十字瞄準線或瞄準點碰觸條碼前，成像器不會將條碼
解碼。
圖 26
瞄準圖形
26 使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南
圖 27
5. 資料擷取 LED 亮綠燈並發出嗶聲時，依預設，代表條碼已成功解碼。
6. 放開掃描按鈕。
揀選清單模式，瞄準圖形內有多個條碼
成像器通常會立即解碼。只要按住掃描按鈕，TC70x 就會重複所需步驟，針對不良或有問題的條碼拍攝數位圖
片 ( 影像 )。
7. 條碼內容資料顯示在文字欄位。
使用 Windows 10 IoT 行動裝置企業版的 TC70x 觸控式資料終端快速入門指南 27
Zebra Technologies Corporation, Inc.
3 Overlook Point
Lincolnshire, IL 60069, U.S.A.
http://www.zebra.com
Zebra 及特殊繪圖風格之斑馬頭是 ZIH Corp. 的商標，已在全球許多司法管轄區中註冊。所有其他商標為其個
別所有人之財產。
© 2016 Symbol Technologies LLC，Zebra Technologies Corporation 的子公司。版權所有。
MN-002827-01ZHTW 修訂 A 版 - 2016 年 9 月
