Введение
В настоящем руководстве приведена информация об использовании сенсорного компьютера TC70x с ОС
Microsoft Windows 10 IoT Mobile Enterprise и аксессуаров.
Элементы
3
Windows 10 IoT Mobile Enterprise
Рис. 1 TC70x — вид спереди
Табл. 1 Элементы на передней панели
№ Элемент Функция
1 Сенсорный экран Отображает всю информацию, необходимую для работы с TC70x.
2 Кнопка сканирования Выполняет сканирование данных (программируемая).
3 Программируемая
4 Кнопка "Назад" Отображает предыдущий экран.
5 Микрофон Используется для связи в режиме телефонной трубки.
6 Зарядные контакты Обеспечивают подачу питания на устройство с помощью кабеля
кнопка
Зависит от приложения.
или базовой станции.
4 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
3
20
21
22
24
23
25
22
26
27
28
18
19
Windows 10 IoT Mobile Enterprise
Табл. 1 Элементы на передней панели (продолжение)
№ Элемент Функция
7 Динамик Предоставляет аудиовыход для воспроизведения видео и
музыки. Воспроизводит аудио в режиме громкой связи.
8 Кнопка "Поиск" Открывает приложение поиска.
9 Кнопка "Пуск" При нажатии отображает главный экран.
10 Датчик освещенности Определяет внешнее освещение для управления
интенсивностью подсветки дисплея.
11 Датчик приближенности Определяет расстояние для отключения дисплея в режиме
трубки.
12 Кнопка питания Предназначена
для включения и отключения дисплея. Нажмите и
удерживайте для перезагрузки или отключения устройства.
13 Микрофон Используется для коммуникации в режиме громкой связи.
14 Динамик Используется для воспроизведения аудио в режиме трубки.
15 Индикатор
зарядки/уведомления
16 Индикатор считывания
Указывает на состояние зарядки аккумулятора и отображает
уведомления приложений.
Указывает состояние считывания данных.
данных
17 Фронтальная камера Используется для
съемки фото и видео.
Рис. 2 TC70x — вид сзади
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Табл. 2 Элементы на задней панели
№ Элемент Функция
5
18 Разъем
интерфейса
19 Выходное окно Выполняет сканирование данных с помощью имидж-сканера.
20 Микрофон Используется во время записи видео и в режиме шумоподавления.
21 Кнопка
увеличения/
уменьшения
громкости
22 Защелки
аккумулятора
23 Эластичная
петля
24 Аккумулятор Обеспечивает питание устройства.
25 Наладонный
ремешок
26 Крепления
наладонного
ремешка
Предоставляет возможность подключения в режиме USB-хоста и
клиента, а также передачи аудиосигнала и зарядки устройства с
помощью кабелей и аксессуаров.
Увеличивает и уменьшает громкость звука.
Нажмите, чтобы извлечь аккумулятор.
Используется для установки дополнительного стилуса.
Позволяет надежно держать устройство в руке.
Используется для установки наладонного ремешка.
27 Камера Используется для фото- и видеосъемки.
28 Вспышка
камеры
Включение устройства
Нажмите и удерживайте кнопку питания в течение примерно пяти секунд, пока не появится экран загрузки.
Выключение устройства
Чтобы отключить устройство
1. Нажмите и удерживайте кнопку питания.
2. Проведите пальцем по экрану блокировки вниз.
Обеспечивает освещение для камеры.
6 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Установка
Чтобы начать работу с TC70x в первый раз, выполните следующие действия.
1. Установите карту памяти micro-SD (необязательно).
2. Установите наладонный ремешок (необязательно).
3. Установите аккумулятор.
4. Зарядите TC70x.
5. Включите TC70x.
Установка карты micro-SD
Отсек для карты micro-SD обеспечивает дополнительную возможность сохранения данных после
выключения питания. Этот отсек находится под аккумулятором. Для получения дополнительной
информации обратитесь к документации, входящей в комплект карты, и следуйте рекомендациям
изготовителя.
ВНИМАНИЕ Во избежание повреждения карты micro-SD соблюдайте соответствующие меры
предосторожности в отношении электростатических разрядов. Соответствующие меры
предосторожности в отношении электростатических разрядов включают в себя
использование антистатического коврика и надежное заземление оператора, но не
ограничиваются вышесказанным.
1. Снимите наладонный ремешок, если он установлен.
2. Поднимите заглушку.
Рис. 3 Поднимите заглушку
3. Установите карту micro-SD в крышку держателя карты между бортиками держателя.
Рис. 4 Установите карту micro-SD в держатель
4. Установите заглушку на место.
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Установка наладонного ремешка и аккумулятора
ПРИМЕЧАНИЕ Уста нов к а наладонного ремешка выполняется по желанию. Пропустите этот раздел, если
вы не хотите устанавливать наладонный ремешок.
1. Снимите заглушку слота для наладонного ремешка. Храните заглушку в безопасном месте для
дальнейшего использования.
Рис. 5 Снимите заглушку
2. Вставьте планку наладонного ремешка в слот для ремешка.
7
Рис. 6 Вставьте наладонный ремешок
3. Установите нижнюю часть аккумулятора в отсек для аккумулятора, расположенный на задней панели
TC70x.
Рис. 7 Вставьте нижнюю часть аккумулятора в отсек аккумулятора
4. Разместите верхнюю часть аккумулятора в отсеке аккумулятора.
8 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
5. Нажмите на аккумулятор до защелкивания фиксаторов.
Рис. 8 Нажмите на аккумулятор
6. Уст ановите зажим наладонного ремешка в креплении для наладонного ремешка и нажмите до фиксации.
Рис. 9 Зафиксируйте зажим наладонного ремешка
Установка аккумулятора
1. Установите нижнюю часть аккумулятора в отсек для аккумулятора, расположенный на задней панели
TC70x.
Рис. 10 Вставьте нижнюю часть аккумулятора в отсек аккумулятора
2. Разместите верхнюю часть аккумулятора в отсеке аккумулятора.
3. Нажмите на аккумулятор до защелкивания фиксаторов.
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Рис. 11 Нажмите на аккумулятор
Зарядка аккумулятора
Перед первым использованием TC70x заряжайте основной аккумулятор устройства, пока светоизлучающий
(светодиодный) индикатор зарядки/уведомления не загорится зеленым. Для зарядки TC70x используйте
кабель или базовую станцию с соответствующим источником питания. Для получения информации об
аксессуарах, доступных для устройства TC70x, см. руководство пользователя сенсорного компьютера
TC70x на платформе Windows 10 IoT Mobile Enterprise.
•
Съемный USB-кабель
•
Насадка зарядного кабеля
•
Базовая станция только для зарядки с 2 разъемами
•
Базовая станция USB/Ethernet с 2 разъемами
9
•
Базовая станция только для зарядки с 5 разъемами
•
Базовая станция Ethernet с 5 разъемами
•
Автомобильная базовая станция только для зарядки
•
Автомобильная коммуникационная базовая станция TC7X
•
Насадка автомобильного зарядного кабеля
•
Насадка последовательного коммуникационного кабеля
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
Заряжайте аккумуляторы при температуре от 0 до 40°C (от 32 до 104°F). Устройство TC70x или аксессуар
всегда выполняет интеллектуальную зарядку аккумулятора безопасным образом. При более высоких
температурах (например, при +37°C (+98°F)) TC70x или аксессуар может в течение кратких промежутков
времени
аккумулятора в заданных пределах. Об отключении зарядки вследствие отклонения температуры
сигнализирует светодиодный индикатор на TC70x или аксессуаре.
1. Чтобы зарядить основной аккумулятор, подсоедините зарядное устройство к подходящему источнику
2. Установите TC70x в базовую станцию или подсоедините к зарядному кабелю. TC70x включится, и
попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать температуру
питания.
начнется зарядка. Индикатор зарядки/уведомления мигает желтым цветом во время зарядки и
загорается зеленым цветом, когда аккумулятор полностью заряжен.
10 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Индикаторы зарядки
Табл. 3 Сигналы светодиодного индикатора зарядки/уведомления при зарядке
Состояние Обозначение
Не горит TC70x не заряжается. Уст ройство TC70x неправильно
установлено на базовую станцию или неправильно подключено к
источнику питания. Зарядное устройство или базовая станция не
получает питание.
Медленно мигает желтым цветом
(1 мигание каждые 2 секунды)
Постоянно горит зеленым цветом Зарядка окончена.
Быстро мигает желтым цветом
(2 мигания в секунду)
Медленно мигает красным цветом
(1 мигание каждые 2 секунды)
Постоянно горит красным цветом Зарядка завершена, но срок службы аккумулятора подходит к
Быстро мигает красным цветом
(2 мигания в секунду)
TC70x заряжается.
Неполадка при зарядке, например:
•
Выход температуры за установленные нижние или верхние
пределы;
•
Слишком длительная непрерывная зарядка (обычно восемь
часов).
TC70x заряжается, но срок службы аккумулятора подходит к
концу.
концу.
Неполадка при зарядке, срок службы аккумулятора подходит к
концу, например:
•
Выход температуры за установленные нижние или верхние
пределы;
•
Слишком длительная непрерывная зарядка (обычно восемь
часов).
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Светодиодный
индикатор
питания
Светодиодный
индикатор зарядки
запасного
аккумулятора
Windows 10 IoT Mobile Enterprise
Базовая станция только для зарядки с 2 разъемами
ВНИМАНИЕ Строго следуйте указаниям по безопасному обращению с аккумулятором, изложенным в
руководстве пользователя TC70x.
Базовая станция только для зарядки с 2 разъемами:
•
Предназначается для подачи 5 В постоянного тока для работы устройства.
•
Используется для зарядки аккумулятора устройства.
•
Используется для зарядки запасного аккумулятора.
11
Зарядка устройства
Рис. 12 Базовая станция только для зарядки с 2 разъемами
1. Установите устройство в гнездо, чтобы начать зарядку.
12 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Рис. 13 Зарядка аккумулятора
2. Убедитесь, что устройство установлено надлежащим образом.
Зарядка запасного аккумулятора
1. Вставьте аккумулятор в правое гнездо, чтобы начать зарядку.
Рис. 14 Зарядка запасного аккумулятора
2. Убедитесь, что аккумулятор установлен надлежащим образом.
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки устройства указывает на состояние аккумулятора,
заряжаемого в устройстве.
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
Зарядка запасного аккумулятора
Светодиодный индикатор зарядки запасного аккумулятора на колпачке указывает на состояние зарядки
запасного аккумулятора.
Полностью разряженный аккумулятор на 4620 мАч полностью заряжается менее чем за шесть часов при
комнатной температуре.
Табл. 4 Обозначения светодиодного индикатора зарядки запасного аккумулятора
13
Индикатор Обозначение
Медленно мигает желтым цветом Запасной аккумулятор заряжается.
Постоянно горит зеленым цветом Зарядка окончена.
Быстро мигает желтым цветом Ошибка при зарядке; проверьте установку запасного
аккумулятора.
Медленно мигает красным цветом Выполняется зарядка запасного аккумулятора, срок службы
аккумулятора подходит к концу.
Постоянно горит красным цветом Зарядка завершена, срок службы аккумулятора подходит к концу.
Быстро мигает красным цветом Ошибка при
аккумулятора, и срок службы аккумулятора подходит к концу.
Не горит В гнезде нет запасного аккумулятора; запасной аккумулятор
установлен неправильно; на базовую станцию не подается
питание.
зарядке; проверьте установку запасного
Температура зарядки
Заряжайте аккумуляторы при температуре от 0 до 40°C (от 32 до 104°F). Устройство или базовая станция
всегда выполняет интеллектуальную зарядку аккумулятора безопасным образом. При более высоких
температурах (например, при +37°C (+98°F)) устройство или базовая станция может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать
температуру аккумулятора в заданных пределах. Об отключении зарядки
температуры сигнализирует светодиодный индикатор на устройстве или базовой станции.
вследствие отклонения
14 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Светодиодный
индикатор
питания
Светодиодный
индикатор зарядки
запасного аккумулятора
Windows 10 IoT Mobile Enterprise
Базовая станция USB/Ethernet с 2 разъемами
ВНИМАНИЕ Строго следуйте указаниям по безопасному обращению с аккумулятором, изложенным в
руководстве пользователя TC70x.
Базовая станция USB/Ethernet с 2 разъемами
•
Предназначается для подачи 5,0 В постоянного тока для работы устройства.
•
Используется для зарядки аккумулятора устройства.
•
Используется для зарядки запасного аккумулятора.
•
Служит для подключения устройства к сети Ethernet.
•
Обеспечивает подключение к главному компьютеру с помощью USB-кабеля.
ПРИМЕЧАНИЕ Перед размещением устройства на базовую станцию необходимо снять все
аксессуары, кроме наладонного ремешка.
Рис. 15 Базовая станция USB/Ethernet с 2 разъемами
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Зарядка устройства
1. Установите нижнюю часть устройства на базовую станцию.
15
Windows 10 IoT Mobile Enterprise
Рис. 16 Зарядка аккумулятора
2. Поверните верхнюю часть устройства, чтобы разъем на задней панели устройства совпал с разъемом
на базовой станции.
3. Убедитесь, что устройство подключено надлежащим образом. Светодиодный индикатор зарядки/
уведомления на устройстве начнет мигает желтым цветом, указывая на то, что устройство заряжается.
16 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Зарядка запасного аккумулятора
1. Вставьте аккумулятор в правое гнездо, чтобы начать зарядку.
Рис. 17 Зарядка запасного аккумулятора
2. Убедитесь, что аккумулятор установлен надлежащим образом.
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки устройства указывает на состояние аккумулятора,
заряжаемого в устройстве.
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
Зарядка запасного аккумулятора
Светодиодный индикатор зарядки запасного аккумулятора на колпачке указывает на состояние зарядки
запасного аккумулятора.
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
Табл. 5 Обозначения светодиодного индикатора зарядки запасного аккумулятора
Индикатор Обозначение
Медленно мигает желтым цветом Запасной аккумулятор заряжается.
Постоянно горит зеленым цветом Зарядка окончена.
Быстро мигает желтым цветом Ошибка при зарядке; проверьте установку
запасного аккумулятора.
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Табл. 5 Обозначения светодиодного индикатора зарядки запасного аккумулятора (продолжение)
Индикатор Обозначение
Медленно мигает красным цветом Выполняется зарядка запасного аккумулятора, срок
службы аккумулятора подходит к концу.
Постоянно горит красным цветом Зарядка завершена, срок службы аккумулятора
подходит к концу.
Быстро мигает красным цветом Ошибка при зарядке; проверьте установку
запасного аккумулятора, и срок
аккумулятора подходит к концу.
Не горит В гнезде нет запасного аккумулятора; запасной
аккумулятор установлен неправильно; на базовую
станцию не подается питание.
Температура зарядки
Заряжайте аккумуляторы при температуре от 0 до 40°C (от 32 до 104°F). Устройство или базовая станция
всегда выполняет интеллектуальную зарядку аккумулятора безопасным образом. При более высоких
температурах (например, при +37°C (+98°F)) устройство или базовая станция может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать
температуру аккумулятора в заданных пределах. Об отключении зарядки
температуры сигнализирует светодиодный индикатор на устройстве или базовой станции.
вследствие отклонения
службы
17
Базовая станция только для зарядки с 5 разъемами
ВНИМАНИЕ Строго следуйте указаниям по безопасному обращению с аккумулятором, изложенным в
руководстве пользователя TC70x.
Базовая станция только для зарядки с 5 разъемами:
•
Предназначается для подачи 5 В постоянного тока для работы TC70x.
•
Обеспечивает одновременную зарядку до пяти устройств TC70x или до четырех устройств TC70x
и одного четырехместного зарядного устройства с помощью адаптера зарядного устройства
аккумулятора. Информацию по установке зарядного устройства на 4 аккумулятора на базовой
станции см. в Руководстве по интеграции для TC70x.
•
Состоит из базовой станции и насадок, которые могут быть настроены для соответствия различным
условиям зарядки.
18 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Светодиодный
индикатор
питания
Windows 10 IoT Mobile Enterprise
Рис. 18 Базовая станция только для зарядки с 5 разъемами
Зарядка TC70
1. Установите TC70x в гнездо, чтобы начать зарядку.
Рис. 19 Зарядка аккумулятора TC70x
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
19
Рис. 20 Базовая станция только для зарядки с 5 разъемами и зарядным устройством на четыре
аккумулятора
2. Убедитесь, что TC70x установлен надлежащим образом.
Информацию по установке зарядного устройства на 4 аккумулятора на базовой станции см. в
Руководстве по интеграции для TC70x.
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки устройства указывает на состояние аккумулятора,
заряжаемого в устройстве.
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
Зарядка запасного аккумулятора
Светодиодный индикатор зарядки запасного аккумулятора на колпачке указывает на состояние зарядки
запасного аккумулятора.
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
20 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Табл. 6 Обозначения светодиодного индикатора зарядки запасного аккумулятора
Индикатор Обозначение
Медленно мигает желтым цветом Запасной аккумулятор заряжается.
Постоянно горит зеленым цветом Зарядка окончена.
Быстро мигает желтым цветом Ошибка при зарядке; проверьте установку
запасного аккумулятора.
Медленно мигает красным цветом Выполняется зарядка запасного аккумулятора, срок
службы аккумулятора подходит к концу.
Постоянно горит красным цветом Зарядка завершена, срок службы аккумулятора
подходит к концу.
Быстро мигает красным цветом Ошибка при
запасного аккумулятора, и срок службы
аккумулятора подходит к концу.
Не горит В гнезде нет запасного аккумулятора; запасной
аккумулятор установлен неправильно; на базовую
станцию не подается питание.
зарядке; проверьте установку
Температура зарядки
Заряжайте аккумуляторы при температуре от 0 до 40°C (от 32 до 104°F). Устройство или базовая станция
всегда выполняет интеллектуальную зарядку аккумулятора безопасным образом. При более высоких
температурах (например, при +37°C (+98°F)) устройство или базовая станция может в течение кратких
промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы поддерживать
температуру аккумулятора в заданных пределах. Об отключении зарядки
температуры сигнализирует светодиодный индикатор на устройстве или базовой станции.
вследствие отклонения
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Светодиодный
индикатор 1000
Светодиодный
индикатор 100/10
Базовая станция Ethernet с 5 разъемами
ВНИМАНИЕ Строго следуйте указаниям по безопасному обращению с аккумулятором, изложенным в
руководстве пользователя TC70x.
Базовая станция Ethernet с 5 разъемами:
•
Предназначается для подачи 5,0 В постоянного тока для работы устройства.
•
Служит для подключения устройства (до 5 единиц) к сети Ethernet.
•
Обеспечивает одновременную зарядку до пяти устройств TC70x или до четырех устройств TC70x
и одного четырехместного зарядного устройства с помощью адаптера зарядного устройства
аккумулятора. Информацию по установке зарядного устройства на 4 аккумулятора на базовой
станции см. в Руководстве по интеграции для TC70x.
21
Windows 10 IoT Mobile Enterprise
Рис. 21 Базовая станция Ethernet с 5 разъемами
22 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Зарядка TC70
1. Установите TC70x в гнездо, чтобы начать зарядку.
Рис. 22 Зарядка аккумулятора TC70x
2. Убедитесь, что TC70x установлен надлежащим образом.
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
23
Рис. 23 Базовая станция Ethernet с 5 разъемами и зарядным устройством на четыре аккумулятора
ПРИМЕЧАНИЕ Информацию по установке зарядного устройства на 4 аккумулятора на базовой
станции см. в Руководстве по интеграции для TC70x.
Зарядка аккумулятора
Зарядка основного аккумулятора
Светодиодный индикатор сканирования/зарядки устройства указывает на состояние аккумулятора,
заряжаемого в устройстве.
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
Зарядка запасного аккумулятора
Светодиодный индикатор зарядки запасного аккумулятора на колпачке указывает на состояние зарядки
запасного аккумулятора.
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
24 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Табл. 7 Обозначения светодиодного индикатора зарядки запасного аккумулятора
Индикатор Обозначение
Медленно мигает желтым цветом Запасной аккумулятор заряжается.
Постоянно горит зеленым цветом Зарядка окончена.
Быстро мигает желтым цветом Ошибка при зарядке; проверьте установку
запасного аккумулятора.
Медленно мигает красным цветом Выполняется зарядка запасного аккумулятора, срок
службы аккумулятора подходит к концу.
Постоянно горит красным цветом Зарядка завершена, срок службы аккумулятора
подходит к концу.
Быстро мигает красным цветом Ошибка при
запасного аккумулятора, и срок службы
аккумулятора подходит к концу.
Не горит В гнезде нет запасного аккумулятора; запасной
аккумулятор установлен неправильно; на базовую
станцию не подается питание.
Зарядное устройство на 4 аккумулятора
ВНИМАНИЕ Строго следуйте указаниям по безопасному обращению с аккумулятором, изложенным в
руководстве пользователя TC70x.
В данном разделе представлена информация об использовании четырехместного зарядного устройства
для зарядки до четырех аккумуляторов TC70x.
Зарядка запасного аккумулятора
1. Подсоедините зарядное устройство к источнику питания.
2. Установите аккумулятор в предназначенный разъем и аккуратно нажмите на него, чтобы обеспечить
надежный контакт.
зарядке; проверьте установку
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Аккумулятор TC70x
Индикатор зарядки
аккумулятора
Разъем для
аккумулятора
Windows 10 IoT Mobile Enterprise
25
Рис. 24 Зарядное устройство на 4 аккумулятора
Зарядка аккумулятора
Зарядка запасного аккумулятора
Светодиодный индикатор каждого заряжаемого аккумулятора указывает на состояние аккумулятора,
установленного в соответствующий разъем. В таблице ниже описаны обозначения светодиодного
индикатора зарядки.
Полностью разряженный аккумулятор на 4620мАч полностью заряжается менее чем за пять часов при
комнатной температуре.
Табл. 8 Светодиодные индикаторы зарядки аккумулятора
Индикатор Обозначение
Медленно мигает желтым
цветом
Постоянно горит зеленым
цветом
Быстро мигает желтым
цветом
Запасной аккумулятор заряжается.
Зарядка окончена.
Ошибка при зарядке; проверьте установку запасного аккумулятора.
Медленно мигает красным
цветом
Постоянно горит красным
цветом
Выполняется зарядка запасного аккумулятора, срок службы аккумулятора
подходит к концу.
Зарядка завершена, срок службы аккумулятора подходит к концу.
26 Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise
Табл. 8 Светодиодные индикаторы зарядки аккумулятора (продолжение)
Индикатор Обозначение
Быстро мигает красным
цветом
Не горит В гнезде нет запасного аккумулятора; запасной аккумулятор установлен
Ошибка при зарядке; проверьте установку запасного аккумулятора, и срок
службы аккумулятора подходит к концу.
неправильно; на
базовую станцию не подается питание.
Температура зарядки
Заряжайте аккумуляторы при температуре от 0 до 40°C (от 32 до 104°F). Зарядное устройство для
аккумуляторов всегда выполняет интеллектуальную зарядку аккумуляторов безопасным образом. При
более высоких температурах (например, при +37°C (+98°F)) зарядное устройство для аккумуляторов может
в течение кратких промежутков времени попеременно включать и отключать зарядку аккумулятора, чтобы
поддерживать температуру аккумулятора в заданных пределах. Об отключении зарядки
отклонения температуры сигнализирует светодиодный индикатор на зарядном устройстве для
аккумуляторов.
Сканирование с помощью имидж-сканера
Для считывания штрихкодов используется приложение с поддержкой сканирования.
1. Убедитесь, что приложение на TC70x открыто и текстовое поле находится в фокусе (курсор в текстовом
поле).
2. Наведите выходное окно, расположенное на верхней панели TC70x, на штрихкод.
вследствие
Рис. 25 Сканирование с помощью имидж-сканера
3. Нажмите и удерживайте кнопку сканирования.
Для облегчения наведения на цель при сканировании появляется лазерная рамка наведения красного
цвета.
ПРИМЕЧАНИЕ Если TC70x работает в режиме списка выбора, то декодирование штрихкодов не
будет выполняться до тех пор, пока центр прицела не коснется штрихкода.
4. Убедитесь в том, что штрихкод находится внутри лазерной прицельной рамки красного цвета.
Прицельная точка используется для увеличения видимости в условиях яркого освещения.
Краткое руководство по эксплуатации сенсорного компьютера TC70x на платформе
Windows 10 IoT Mobile Enterprise

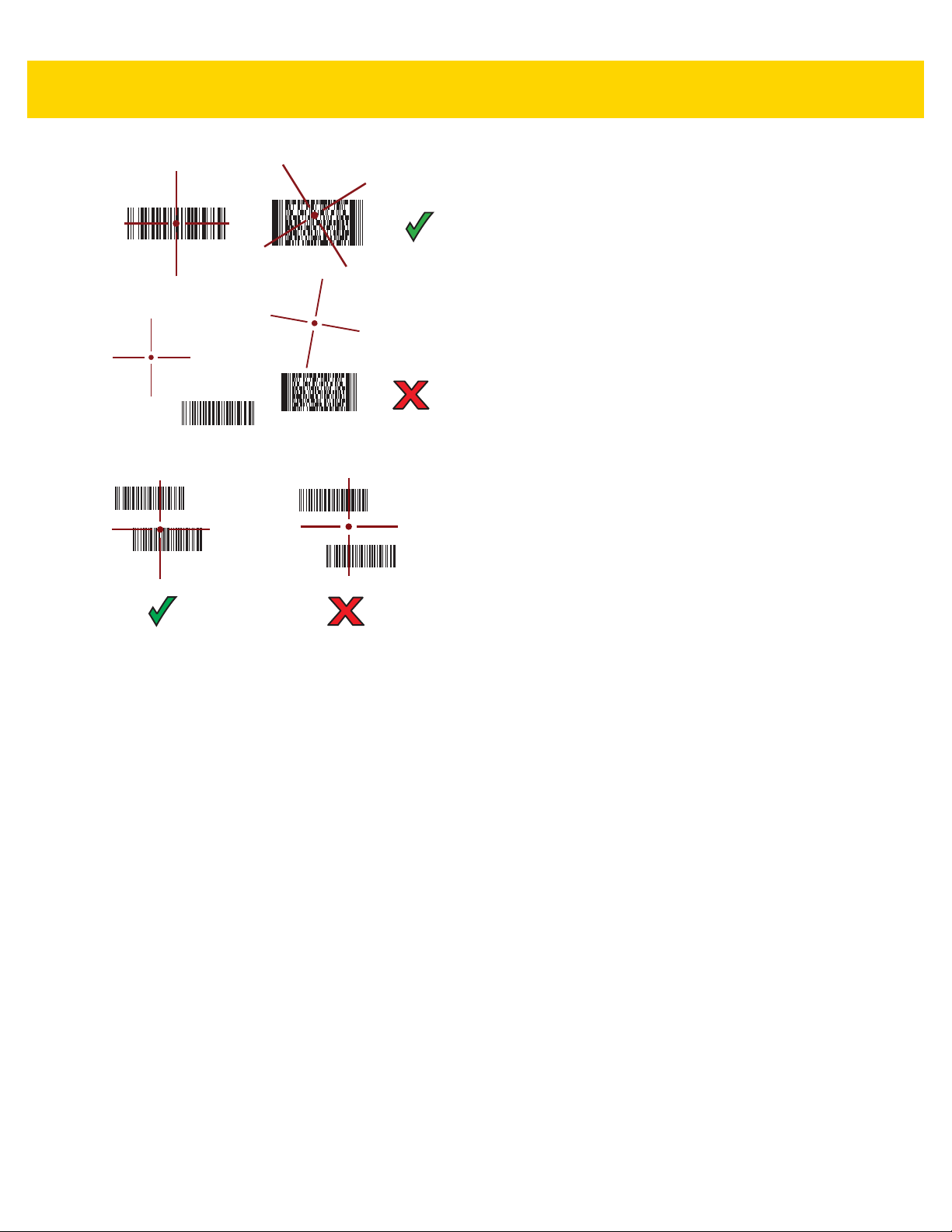

Рис. 26 Прицельная рамка
27
Рис. 27 Режим списка выбора в случае наличия нескольких штрихкодов в прицельной рамке
5. Индикатор считывания данных загорается красным цветом и раздается звуковой сигнал. По умолчанию
это означает, что штрихкод декодирован успешно.
6. Отпустите кнопку сканирования.
Декодирование в имидж-сканере происходит мгновенно. Пока кнопка нажата, TC70x повторяет
действия, необходимые для создания цифрового изображения (снимка) нечеткого или трудного для
считывания штрихкода.
7. Данные штрихкода отображаются в текстовом поле.
Zebra Technologies Corporation, Inc.
3 Overlook Point
Lincolnshire, IL 60069, U.S.A.
http://www.zebra.com
Zebra и стилизованное изображение головы зебры являются товарными знаками ZIH Corp.,
зарегистрированными во многих юрисдикциях по всему миру. Все прочие товарные знаки являются
собственностью соответствующих владельцев.
© 2016 Symbol Technologies LLC, дочерняя компания Zebra Technologies Corporation. Все права
защищены.
MN-002827-01RU, редакция A, сентябрь 2016 г.
Loading...
