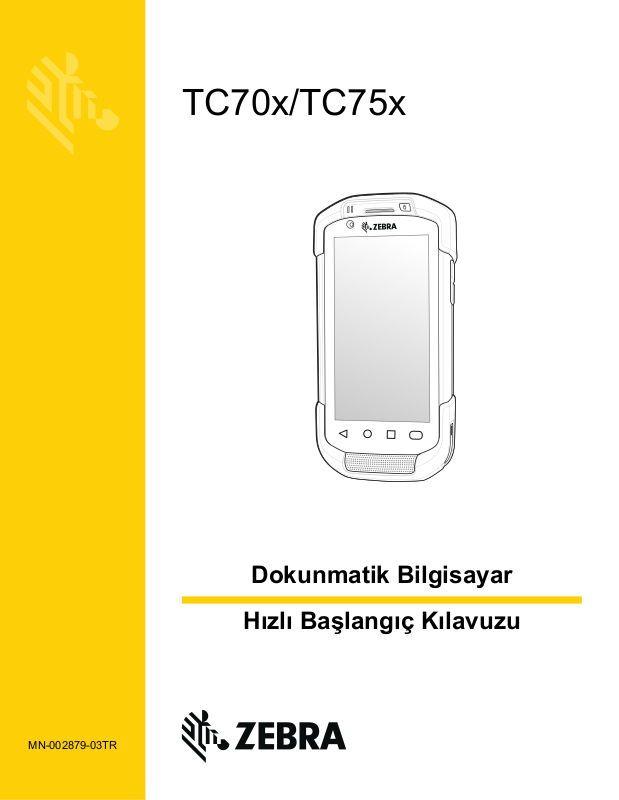

TC70x/TC75x
MN-002879-03TR
Dokunmatik Bilgisayar
Hızlı Başlangıç Kılavuzu
2 TC70x/TC75x
Bu belgenin herhangi bir kısmı, yazılı izin alınmadan herhangi bir şekilde, elektronik ya da mekanik olarak kopyalanamaz ve
kullanılamaz. Buna fotokopi, kayıt gibi elektronik ve mekanik yöntemler ve bilgi depolama ya da alma sistemleri de dahildir.
Bu belge önceden bildirimde bulunmaksızın değiştirilebilir.
Yazılım kesinlikle “olduğu gibi” sağlanmıştır. Ürün yazılımı da dahil olmak üzere her türlü yazılım kullanıcı için lisanslı olarak
sağlanmaktadır. Her bir yazılım veya ürün yazılımı için kullanıcıya devredilemez ve münhasır olmayan bir lisans verilmektedir
(lisanslı program). Aşağıda belirtilen durum hariç olmak üzere bu lisans, yazılı izin olmadan kullanıcı tarafından devredilemez, alt
lisansı verilemez veya başka bir şekilde aktarılamaz. Telif hakkı kanunu uyarınca izin verilenler hariç olmak üzere yazılımı tamamen
ya da kısmen kopyalama hakkı bulunmamaktadır. Kullanıcı, yazılı izin olmadan lisanslı programın herhangi bir kısmını hiçbir
şekilde değiştirmeyecek, birleştirmeyecek veya başka bir programa dahil etmeyecek, lisanslı programı kullanarak yeni bir çalışma
yapmayacak ve lisanslı programı ağ üzerinde kullanmayacaktır. Kullanıcı, verilen programlardaki telif hakkı bildirimini korumayı ve
aynı bildirimi, yapacağı izinli bütünsel ya da kısmi kopyalara da eklemeyi kabul eder. Kullanıcı, kendisine verilen programı ya da
bunun bir kısmını kaynak koda dönüştürmemeyi, kaynak kod oluşturmamayı, kod okumamayı ve kod çözmemeyi kabul eder.
Güvenilirliği, işlevselliği ya da tasarımı geliştirmek için tüm yazılımlarda veya ürünlerde değişiklik yapma hakkı saklı tutulmaktadır.
Burada tanımlanan herhangi bir ürünün, devrenin ya da uygulamanın kullanılmasından veya uygulanmasından kaynaklanan ya da
bunlarla bağlantılı hiçbir ürün sorumluluğu tarafımızca kabul edilmemektedir.
Fikri mülkiyet hakları ile ilgili herhangi bir sarih ya da zımni bir yasal lisans verilmemektedir. Zımni lisans yalnızca ürünlerimizde
bulunan ekipmanlar, devreler ve alt sistemler için söz konusudur.
Garanti
Zebra donanım ürünü garanti bildiriminin tamamı için şu adresi ziyaret edin: http://www.zebra.com/warranty.
Servis Bilgileri
Ekipmanınızın kullanımıyla ilgili bir sorun yaşarsanız kurumunuzun Teknik veya Sistem Desteği Birimi ile iletişim kurun. Ekipmanla
ilgili bir sorun varsa destek birimi şu adresteki Zebra Destek Merkezi ile iletişim kuracaktır: http:www.zebra.com/support.
Bu kılavuzun en son sürümü için http://www.zebra.com/support adresini ziyaret edin.
Hızlı Başlangıç Kılavuzu 3
Özellikler
Şarj\Bildirim LED'i
Veri Alma LED'i
Ön Kamera
(isteğe bağlı)
Dokunmatik
Ekran
Tarama Düğmesi
PTT Düğmesi
Mikrofon
Alıcı
Geri Düğmesi
Giriş Ekranı Düğmesi
Güç Düğmesi
Yakınlık Sensörü
Işık Sensörü
Menü Düğmesi
Arama Düğmesi
Hoparlör
Şarj Temas Noktaları
Pil Serbest Bırakma Mandalları
El Kayışı Montaj Noktası
Kamera
Kamera Flaşı
Arabirim
Konektörü
Çıkış Penceresi
SIM Kartı Takma
NOT Yalnızca TC75x cihazında SIM kart gereklidir.
Mikrofon
El Kayışı
Pil
Esnek Kılıf
Pil Serbest Bırakma Mandalları
Sesi Yükseltme/Kısma Düğmesi
Mikrofon
DİKKAT SIM kartın hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) tedbirleridir. Uygun ESD
önlemleri arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde çalışmak ve kullanıcının
uygun şekilde topraklanması da bulunmaktadır.
4 TC70x/TC75x
NOT TC75x bir mini SIM yuvası ve iki nano SIM yuvası bulundurabilir. Mikro SIM kart kullanılacaksa üçüncü
taraf SIM adaptörü gerekir. Varsayılan olarak 1. yuvada nano SIM kart kullanın.
1. Erişim kapağını çıkarın.
mini SIM/SAM
Yuvası
nano SIM 1. Yuva
(varsayılan)
nano SIM 2.
Yuva
2. SIM kartı alt tarafa temas edecek şekilde cihazın ortasına doğru kesik köşesinden başlayarak SIM yuvasına takın.
3. SIM kartın uygun bir şekilde yerleştirildiğinden emin olun.
SAM Kartı Takma
DİKKAT Güvenli Erişim Modülü (SAM) kartının hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) tedbirleridir. Uygun
ESD önlemleri arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde çalışmak ve kullanıcının uygun şekilde
topraklanması da bulunmaktadır.
NOT Cihazda mini SAM kart için tek yuva bulunur. Mikro SAM kart için üçüncü taraf SAM adaptörü gerekir. SAM kart kullanıldığında
yalnızca bir nano SIM kart kullanılabilir.
1. Erişim kapağını çıkarın.
Hızlı Başlangıç Kılavuzu 5
2. SAM kartı alt tarafa temas edecek şekilde cihazın ortasına doğru kesik köşesinden başlayarak SAM yuvasına takın.
3. SAM kartın uygun bir şekilde yerleştirildiğinden emin olun.
microSD Kartı Takma
microSD kart yuvası ikinci bir geçici olmayan depolama alanı sağlar. Yuva, pil paketinin altındadır. Daha fazla bilgi almak için kart ile
birlikte verilen belgelere bakın ve üreticinin kullanım tavsiyelerine uyun.
DİKKAT microSD kartın hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) tedbirlerini uygulayın. Uygun ESD önlemleri
arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde çalışmak ve kullanıcının uygun şekilde topraklanması da
bulunmaktadır.
1. Takılıysa el kayışını çıkarın.
2. Erişim kapağını kaldırın.
3. microSD kartı kart tutucuya takın ve kartın kapağın iki tarafındaki tutma tırnaklarına kayarak oturduğundan emin olun.
4. Erişim kapağını yerine takın.
6 TC70x/TC75x
El Kayışını ve Pili Takma
NOT Kullanıcıların özellikle pil bölmesinde gerçekleştirdiği etiket/öğe etiketi, gravür veya çıkartma yapıştırma
gibi işlemler, cihaz ya da aksesuardan hedeflenen performansın alınmamasına yol açabilir. Sızdırmazlık
(Giriş Koruması (IP)), darbe performansı (düşme ve yuvarlanma), işlevsellik ve ısıya dayanıklılık gibi
performans düzeyleri bu durumdan etkilenebilir. Pil bölmesine etiket/öğe etiketi, gravür ve çıkartma gibi
öğeler YAPIŞTIRMAYIN.
NOT El kayışının takılması isteğe bağlıdır. El kayışı takmayacaksanız bu bölümü atlayın.
1. El kayışı yuvasından el kayışı dolgusunu çıkarın. El kayışı dolgusunu, ileride kullanmak üzere güvenli bir yerde saklayın.
2. El kayışı kapağını el kayışı yuvasına yerleştirin.
3. Pili önce alt tarafı girecek şekilde cihazın arkasındaki pil bölmesine takın.
4. Pilin üst kısmını döndürerek pil bölmesinin içine yerleştirin.
5. Pili, pil serbest bırakma mandalları yerine oturana kadar pil bölmesine doğru aşağıya bastırın.
Hızlı Başlangıç Kılavuzu 7
6. El kayışı klipsini el kayışı montaj yuvasına yerleştirin ve aşağı doğru çekerek yerine oturtun.
Pili Takma
NOT Kullanıcıların özellikle pil bölmesinde gerçekleştirdiği etiket/öğe etiketi, gravür veya çıkartma yapıştırma
gibi işlemler, cihaz ya da aksesuardan hedeflenen performansın alınmamasına yol açabilir. Sızdırmazlık
(Giriş Koruması (IP)), darbe performansı (düşme ve yuvarlanma), işlevsellik ve ısıya dayanıklılık gibi
performans düzeyleri bu durumdan etkilenebilir. Pil bölmesine etiket/öğe etiketi, gravür ve çıkartma gibi
öğeler YAPIŞTIRMAYIN.
1. Pili önce alt tarafı girecek şekilde cihazın arkasındaki pil bölmesine takın.
2. Pilin üst kısmını döndürerek pil bölmesinin içine yerleştirin.
3. Pili, pil serbest bırakma mandalları yerine oturana kadar pil bölmesine doğru aşağıya bastırın.
8 TC70x/TC75x
Cihazı Şarj Etme
Cihazı ve/veya yedek pili şarj etmek için aşağıdaki aksesuarlardan birini kullanın.
Tablo 1 Şarj Etme ve İletişim
Şarj Etme İletişim
Açıklama Parça Numarası
Pil
(Cihazda)
Yedek Pil USB Ethernet
2 Yuvalı Yalnızca Şarj Ünitesi CRD-TC7X-SE2CPP-01
2 Yuvalı USB/Ethernet Ünitesi CRD-TC7X-SE2EPP-01
5 Yuvalı Yalnızca Şarj Ünitesi CRD-TC7X-SE5C1-01
4 Yuvalı Pil Şarj Cihazlı
Yalnızca Şarj Ünitesi
5 Yuvalı Ethernet Ünitesi CRD-TC7X-SE5EU1-01
4 Yuvalı Yedek Pil Şarj Cihazı SAC-TC7X-4BTYPP-01
Takılıp Çıkarılabilir USB
Kablosu
Şarj Kablosu Yuvası CHG-TC7X-CLA1-01
CRD-TC7X-SE5KPP-01
CBL-TC7X-CBL1-01
Evet Evet Evet Hayır
Evet Evet Evet Evet
Evet Hayır Hayır Hayır
Evet Evet Hayır Hayır
Evet Hayır Hayır Evet
Hayır Evet Hayır Hayır
Evet Hayır Evet Hayır
Evet Hayır Evet Hayır
TC70x/TC75x Cihazını Şarj Etme
NOT TC70x/75x Kullanım Kılavuzu’nda açıklanan pil güvenliği yönergelerine uyduğunuzdan emin olun.
1. TC70x/TC75x cihazınızı şarj yuvasına takın veya USB Şarj kablosunu TC70x/TC75x cihazına bağlayın.
2. TC70x/TC75x cihazının uygun şekilde yerleştirildiğinden emin olun.
Şarj/Bildirim LED'i, şarj işlemi sırasında sarı renkte yanar; pil tam olarak şarj olduğunda ise sabit bir şekilde yeşil renkte yanar.
Tüm şarj göstergeleri için bkz. Tablo 2.
4620 mAh pil oda sıcaklığında beş saatten kısa sürede tamamen şarj olur.
Tablo 2
Kapalı Cihaz şarj olmuyor. Cihaz üniteye veya güç kaynağına doğru bir şekilde
Yavaş Yanıp Sönen Sarı (4 saniyede 1 kez) Cihaz şarj oluyor.
Sabit Yeşil Şarj işlemi tamamlandı.
Hızlı Yanıp Sönen Sarı (saniyede 2 kez) Şarj hatası. Örneğin;
Yavaş Yanıp Sönen Kırmızı (4 saniyede 1 kez) Cihaz şarj oluyor ancak pil hizmet süresinin sonuna gelmiş.
Şarj/Bildirim LED'i Şarj Göstergeleri
Durum Gösterge
takılmamış. Şarj cihazına/ünitesine güç gelmiyor.
• Sıcaklık çok düşük ya da çok yüksek.
• Şarj işlemi çok uzun sürmüştür ve tamamlanamamıştır (genellikle sekiz
saat gerekir).
Hızlı Başlangıç Kılavuzu 9
Tablo 2 Şarj/Bildirim LED'i Şarj Göstergeleri (devamı)
Durum Gösterge
Sabit Kırmızı Şarj işlemi tamamlanmıştır ancak pil, hizmet süresinin sonuna gelmiştir.
Hızlı Yanıp Sönen Kırmızı (saniyede 2 kez) Şarj hatası oluşmuştur ancak pil, hizmet süresinin sonuna gelmiştir. örneğin;
• Sıcaklık çok düşük ya da çok yüksek.
• Şarj işlemi çok uzun sürmüştür ve tamamlanamamıştır (genellikle sekiz
saat gerekir).
Yedek Pili Şarj Etme
1. Yedek pil yuvasına yedek pil takın.
2. Pilin düzgün yerleştirildiğinden emin olun.
Yedek Pil Şarj LED'i yanıp sönerek cihazın şarj edildiğini gösterir. Tüm şarj göstergeleri için bkz. Tablo 3.
4620 mAh pil oda sıcaklığında beş saatten kısa sürede tamamen şarj olur.
Tablo 3 Yedek Pil Şarj LED'i Göstergeleri
Durum Gösterge
Kapalı Pil şarj olmuyor. Pil üniteye veya güç kaynağına doğru bir şekilde takılmamış. Üniteye güç
verilmiyor.
Sabit Sarı Pil şarj olmaktadır.
Sabit Yeşil Pil şarj işlemi tamamlandı.
Hızlı Yanıp Sönen Kırmızı
(Saniyede 2 yanıp sönme)
Sabit Kırmızı Bozuk pil şarj ediliyor veya tamamen şarj edildi.
Pilleri 0°C - 40°C (32°F - 104°F) arasındaki sıcaklıklarda şarj edin. Cihaz veya ünite pil şarjını her zaman güvenli ve akıllı bir şekilde
gerçekleştirir. Yüksek sıcaklıklarda (ör. yaklaşık +37°C (+98°F)), cihaz veya ünite, pili kabul edilebilir sıcaklıklarda tutmak için pil
şarjını kısa aralıklarla dönüşümlü olarak etkinleştirip devre dışı bırakabilir. Cihaz ve ünite, şarj etme işleminin anormal sıcaklıklara
bağlı olarak devre dışı bırakılması halinde ilgili LED aracılığıyla bildirimde bulunur.
Şarj hatası. örneğin;
- Sıcaklık çok düşük ya da çok yüksek.
- Şarj işlemi çok uzun sürmüştür ve tamamlanamamıştır (genellikle sekiz saat gerekir).
10 TC70x/TC75x
2 Yuvalı Yalnızca Şarj Ünitesi
Yedek Pil Şarj
LED'i
Güç LED'i
2 Yuvalı USB/Ethernet Ünitesi
Güç LED'i
Yedek Pil Şarj LED'i
Hızlı Başlangıç Kılavuzu 11
5 Yuvalı Yalnızca Şarj Ünitesi
Güç LED'i
12 TC70x/TC75x
5 Yuvalı Ethernet Ünitesi
1000 LED
100/10 LED
Hızlı Başlangıç Kılavuzu 13
4 Yuvalı Pil Şarj Cihazı
TC75x Pili
Pil Şarj LED'i
Pil Yuvası
Takılıp Çıkarılabilir USB Kablosu
14 TC70x/TC75x
Görüntüleyici Tarama
Bir barkodu okumak için tarama özellikli bir uygulama gerekir. Cihaz, kullanıcının görüntüleyiciyi etkinleştirmesini, barkod verilerinin
kodunu çözmesini ve barkod içeriğini görüntülemesini sağlayan DataWedge uygulamasını içerir.
1. Uygulamanın cihazda açık ve metin alanının odakta olduğundan (metin imleci, metin alanında olmalıdır) emin olun.
2. Cihazın üst kısmındaki çıkış penceresini bir barkodla hizalayın.
3. Tarama düğmesini basılı tutun.
Kırmızı lazer hedefleme modeli hedeflemeye yardımcı olmak amacıyla açılır.
NOT Cihaz Liste Alma modunda olduğunda görüntüleyici, artı işareti veya hedefleme noktası barkoda dokunana kadar barkodu
okumaz.
4. Barkodun hedefleme modelindeki artı işaretinin oluşturduğu alanın içinde olduğundan emin olun. Hedefleme noktası, parlak
ışıklandırmalı yerlerde görünürlüğü artırmak için kullanılır.
Liste Alma
5. Veri Alma LED'i, barkodun başarıyla okunduğunu belirtmek için varsayılan olarak yeşil renkte yanar ve bir bip sesi verir.
6. Tarama düğmesini bırakın.
NOT Görüntüleyici genellikle kodu anında okur. Cihaz, tarama düğmesi basılı tutulduğu sürece zayıf ya da zor bir barkodun dijital
fotoğrafının (görüntü) çekilmesi için gereken adımları tekrarlar.
7. Barkod içeriği verileri metin alanında görüntülenir.
Zebra Technologies Corporation
3 Overlook Point
Lincolnshire, Illinois 60069 ABD
http://www.zebra.com
ZEBRA ve stil verilmiş Zebra kafası, Zebra Technologies Corporation şirketinin ticari markalarıdır ve dünya genelinde
birçok bölgede kayıtlıdır. Diğer tüm ticari markalar, ilgili sahiplerinin mülkiyetindedir. © 2019 Zebra Technologies
Corporation ve/veya iştirakleri. Tüm hakları saklıdır.
MN-002879-03TR Rev. A - 7/2019
