Zebra TC70x Getting Started Guide [it]

TC70x
MN-002827-01IT
Guida introduttiva
Computer touch
con Windows 10 IoT Mobile
Enterprise
2 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise
Non è consentita la riproduzione o l'utilizzo in qualsiasi forma o con qualsiasi mezzo, elettrico o meccanico, della presente pubblicazione senza autorizzazione scritta. Ciò comprende mezzi elettronici o meccanici quali, ad esempio, la copia, la registrazione o l'archiviazione in un sistema di recupero di qualsiasi tipo. Il materiale incluso nel presente manuale è soggetto a modifiche senza preavviso.
Il software viene fornito "così com'è". Tutti i software, incluso il firmware, forniti all'utente sono concessi su licenza. Viene concessa all'utente una licenza non trasferibile e non esclusiva relativamente all'utilizzo del software o del firmware fornito ai sensi del presente (programma in licenza). Fatte salve le annotazioni in basso, tale licenza non può essere assegnata, concessa in sublicenza o altrimenti trasferita dall'utente senza il previo consenso scritto. Non viene concesso alcun diritto a copiare un programma in licenza per intero o in parte, eccezion fatta per quanto consentito dalla legislazione in materia di copyright. L'utente non dovrà modificare, aggiungere o incorporare qualsiasi forma o parte di un programma in licenza con altro materiale del programma, creare un'opera derivata basata su un programma in licenza o utilizzare un programma in licenza in una rete senza il consenso scritto. L'utente accetta di mantenere la nostra dichiarazione sul copyright sui programmi concessi in licenza in virtù del presente e di includerla su tutte le copie autorizzate che farà, per intero o in parte. L'utente accetta di non decompilare, disassemblare o decodificare qualsiasi programma concesso in licenza all'utente o parti del medesimo.
Ci riserviamo il diritto di apportare modifiche a qualsiasi prodotto per migliorarne l'affidabilità, il funzionamento o il design.
Non ci assumiamo alcuna responsabilità correlata all'applicazione o derivante dall'utilizzo di prodotti, circuiti o applicazioni descritti nel presente documento.
Non viene concessa alcuna garanzia, espressa o implicita, preclusiva o d'altro tipo ai sensi dei nostri diritti di proprietà intellettuale. Una licenza implicita è concessa a copertura soltanto di apparecchiature, circuiti e sottosistemi contenuti nei nostri prodotti.

Garanzia

Per consultare il testo completo del certificato di garanzia dei prodotti hardware Zebra, visitare la pagina Web all'indirizzo http://www.zebra.com/warranty.
Informazioni sull'assistenza
In caso di problemi con l'utilizzo dell'apparecchiatura, contattare il servizio di assistenza ai sistemi o di assistenza tecnica aziendale. In caso di problemi con l'apparecchiatura, il servizio contatterà a sua volta il centro di assistenza clienti Zebra all'indirizzo http://www.zebra.com/support.
Per la versione più recente di questa guida, visitare la pagina Web all'indirizzo http://www.zebra.com/support.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Introduzione

La presente guida fornisce informazioni sull'uso del computer touch TC70x con Microsoft Windows 10 IoT Mobile Enterprise e accessori.

Caratteristiche e funzioni

Figura 1 Vista anteriore del dispositivo TC70x
Tabella 1 Vista anteriore - Funzioni
Numero Voce Funzione
1 Touch screen Visualizza tutte le informazioni necessarie per utilizzare il dispositivo
TC70x.
2 Pulsante di scansione Consente di avviare l'acquisizione dei dati (programmabile).
3 Pulsante programmabile Specifico dell'applicazione.
4 Pulsante Indietro Consente di tornare alla schermata precedente.
5 Microfono Utilizzare per le comunicazioni in modalità telefono.
6 Contatti per ricarica Consentono di alimentare il dispositivo tramite cavi e basi.
7 Altoparlante Fornisce l'uscita audio per la riproduzione di video e musica.
Consente di trasmettere l'audio in modalità vivavoce.
4 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise
3
20
21
22
24
23
25
22
26
27
28
18
19
Tabella 1 Vista anteriore - Funzioni (continua)
Numero Voce Funzione
8 Pulsante di ricerca Consente di aprire l'applicazione di ricerca.
9 Pulsante di avvio Con una singola pressione consente di tornare alla schermata
iniziale.
10 Sensore di luce Misura la luce ambientale per controllare l'intensità della
retroilluminazione del display.
11 Sensore di prossimità Determina la prossimità per lo spegnimento del display in modalità
telefono.
12 Pulsante di
accensione/spegnimento
Consente di accendere e spegnere il display. Premere e tenere premuto per ripristinare o spegnere il dispositivo.
13 Microfono Utilizzare per le comunicazioni in modalità vivavoce.
14 Ricevitore Utilizzare per la riproduzione audio in modalità telefono.
15 LED di ricarica/notifica Indica lo stato di ricarica della batteria durante la ricarica e le notifiche
generate dall'applicazione.
16 LED di acquisizione dati Indica lo stato di acquisizione dei dati.
17 Fotocamera anteriore Utilizzare per scattare foto e registrare video.
Figura 2 Vista posteriore del dispositivo TC70x
Tabella 2 Vista posteriore - Funzioni
Numero Voce Funzione
18 Connettore di
interfaccia
19 Finestra di uscita Consente di acquisire i dati mediante l'imager.
20 Microfono Utilizzare durante la registrazione video e per l'eliminazione del rumore.
Fornisce le comunicazioni USB host e client, l'audio e la ricarica del dispositivo tramite cavi e accessori.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 5
Tabella 2 Vista posteriore - Funzioni (continua)
Numero Voce Funzione
21 Pulsante volume
su/giù
22 Linguette di
sblocco della batteria
23 Supporto elastico Utilizzare per fissare lo stilo opzionale.
24 Batteria Fornisce alimentazione al dispositivo.
25 Fascetta da polso Utilizzare per tenere saldamente il dispositivo in mano.
26 Punto di
montaggio della fascetta da polso
27 Fotocamera Consente di scattare foto e registrare video.
28 Flash della
fotocamera

Accensione del dispositivo

Premere il tasto di accensione/spegnimento per circa cinque secondi finché non viene visualizzata la schermata di avvio.
Consente di aumentare e diminuire il volume audio.
Premere per rimuovere la batteria.
Fornisce un punto di fissaggio per la fascetta da polso.
Fornisce l'illuminazione per la fotocamera.

Spegnimento del dispositivo

Per spegnere il dispositivo:
1. Tenere premuto il tasto di accensione/spegnimento.
2. Trascinare in basso la schermata di blocco.

Configurazione

Eseguire queste procedure per iniziare a utilizzare il dispositivo TC70x per la prima volta.
1. Installare una scheda microSD (Secure Digital) (opzionale).
2. Installare la fascetta da polso (opzionale).
3. Installare la batteria.
4. Caricare il dispositivo TC70x.
5. Accendere il dispositivo TC70x.
6 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise

Installazione di una scheda microSD

Lo slot per scheda microSD funge da dispositivo di memorizzazione secondario non volatile. Lo slot si trova sotto la batteria. Per ulteriori informazioni, fare riferimento alla documentazione fornita con la scheda e attenersi ai consigli del produttore per l'utilizzo.
AVVERTENZA Seguire le dovute precauzioni contro le scariche elettrostatiche (ESD) per evitare danni alla
scheda microSD. Una delle precauzioni ESD consiste nel lavorare su un tappetino ESD e nell'assicurare la messa a terra dell'operatore.
1. Rimuovere la fascetta da polso, se inserita.
2. Sollevare lo sportellino di accesso.
Figura 3 Sollevamento dello sportellino di accesso
3. Inserire la scheda microSD nello sportellino porta-schede, assicurandosi che si innesti tra le linguette di tenuta
poste su entrambi i lati dello sportellino.
Figura 4 Inserimento della scheda microSD nel porta-schede
4. Reinserire lo sportellino di accesso.

Installazione della fascetta da polso e della batteria

NOTA L'installazione della fascetta da polso è opzionale. Saltare questa sezione se non si deve installare la
fascetta da polso.
1. Rimuovere il sigillo della fascetta da polso dallo slot corrispondente. Conservare il sigillo della fascetta in un
luogo sicuro per una sostituzione futura.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 7
Figura 5 Rimozione del sigillo
2. Inserire la piastrina della fascetta da polso nell'apposito slot.
Figura 6 Inserimento della fascetta da polso
3. Inserire la batteria (iniziando dalla parte inferiore) nell'apposito vano, situato sul retro del dispositivo TC70x.
Figura 7 Posizionamento della parte inferiore della batteria nell'apposito vano
4. Ruotare la parte superiore della batteria nell'apposito vano.
5. Spingere la batteria all'interno del vano batteria, finché il tasto di sblocco non scatta in posizione.
8 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise
Figura 8 Pressione sulla batteria
6. Posizionare il clip della fascetta da polso nello slot di montaggio e tirare verso il basso finché non scatta in
posizione.
Figura 9 Fissaggio del clip della fascetta da polso

Installazione della batteria

1. Inserire la batteria (iniziando dalla parte inferiore) nell'apposito vano, situato sul retro del dispositivo TC70x.
Figura 10 Posizionamento della parte inferiore della batteria nell'apposito vano
2. Ruotare la parte superiore della batteria nell'apposito vano.
3. Spingere la batteria all'interno del vano batteria, finché il tasto di sblocco non scatta in posizione.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 9
Figura 11 Pressione sulla batteria

Ricarica della batteria

Prima di utilizzare il dispositivo TC70x per la prima volta, ricaricare la batteria principale fino a quando il LED di stato della batteria/ricarica di colore verde non rimane acceso. Per ricaricare il dispositivo TC70x, utilizzare un cavo o una base con l'alimentatore appropriato. Per informazioni sugli accessori disponibili per il dispositivo TC70x, fare riferimento alla Guida introduttiva del computer touch TC70x per Windows 10 IoT Mobile Enterprise.
Cavo USB a scatto
Alloggiamento del cavo di ricarica
Base di sola ricarica a 2 slot
Base USB/Ethernet a 2 slot
Base di sola ricarica a 5 slot
Base Ethernet a 5 slot
Base per veicolo di sola ricarica
Base di comunicazione per veicolo TC7X
Alloggiamento del cavo di ricarica da auto
Alloggiamento del cavo seriale
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.
Ricaricare le batterie a temperature comprese tra 0 °C e 40 °C (tra 32 °F e 104 °F). Il dispositivo TC70x o l'accessorio eseguono sempre la ricarica della batteria in modo sicuro e intelligente. A temperature più elevate, ad esempio a circa +37 °C (+98 °F), il dispositivo TC70x o l'accessorio può attivare e disattivare alternativamente, per brevi periodi di tempo, la ricarica della batteria al fine di mantenere la temperatura della batteria entro limiti accettabili. Tramite il LED l'accessorio o il dispositivo TC70x indica quando la ricarica viene disattivata a causa di una temperatura troppo alta.
1. Per ricaricare la batteria principale, collegare l'accessorio di ricarica alla fonte di alimentazione appropriata.
2. Inserire il dispositivo TC70x nella base o collegarlo a un cavo. Il dispositivo TC70x si accende e inizia a
ricaricarsi. Il LED di ricarica/notifica di colore giallo lampeggia mentre è in corso la ricarica e diventa verde fisso quando la batteria è completamente carica.
10 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise

Indicatori di ricarica

Tabella 3 Indicatori LED di ricarica/notifica
Stato Indicazione
Spento La batteria del TC70x non si sta ricaricando. Il TC70x non è inserito
correttamente nella base o non è collegato a una fonte di alimentazione. Il caricabatteria o la base non sono alimentati.
Giallo lampeggiante lento (1 lampeggio ogni 2 secondi)
Verde fisso Ricarica completata.
Giallo lampeggiante veloce (2 lampeggi al secondo)
Rosso lampeggiante lento (1 lampeggio ogni 2 secondi)
Rosso fisso La ricarica è completata ma la batteria è al termine della vita utile.
Rosso lampeggiante veloce (2 lampeggi al secondo)
La batteria del TC70x si sta ricaricando.
Errore di ricarica, ad esempio:
La temperatura è troppo alta o troppo bassa.
La ricarica è durata troppo senza giungere a completamento (in genere, otto ore).
Il TC70x si sta ricaricando, ma la batteria è alla fine della vita utile.
Errore di ricarica ma la batteria è alla fine della vita utile, ad esempio:
La temperatura è troppo alta o troppo bassa.
La ricarica è durata troppo senza giungere a completamento (in genere, otto ore).
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 11
LED di
alimentazione
LED di ricarica della batteria di ricambio

Base di sola ricarica a 2 slot

AVVERTENZA Assicurarsi di seguire le linee guida per la sicurezza della batteria descritte nel Manuale utente
del TC70x.
La base di sola ricarica a 2 slot:
Eroga alimentazione a 5 VCC per il funzionamento del dispositivo.
Ricarica la batteria del dispositivo.
Ricarica una batteria di ricambio.

Ricarica del dispositivo

Figura 12 Base di sola ricarica a 2 slot
1. Inserire il dispositivo nello slot per avviare la ricarica.
12 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise
Figura 13 Ricarica della batteria
2. Verificare che il dispositivo sia inserito correttamente.

Ricarica della batteria di ricambio

1. Inserire la batteria di ricambio nello slot per avviare la ricarica.
Figura 14 Ricarica della batteria di ricambio
2. Verificare che la batteria sia inserita correttamente.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 13

Ricarica della batteria

Ricarica della batteria principale

Il LED di ricarica/notifica del dispositivo indica lo stato di ricarica della batteria nel dispositivo.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.

Ricarica della batteria di ricambio

Il LED di ricarica della batteria di ricambio posto sull'alloggiamento indica lo stato di ricarica della batteria di ricambio.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di sei ore alla temperatura ambiente.
Tabella 4 Indicatori LED di ricarica della batteria di ricambio
LED Indicazione
Giallo lampeggiante lento La batteria di ricambio si sta ricaricando.
Verde fisso Ricarica completata.
Giallo lampeggiante veloce Errore durante la ricarica. Controllare il posizionamento della batteria
di ricambio.
Rosso lampeggiante lento La batteria di ricambio si sta ricaricando e la batteria è al termine
della vita utile.
Rosso fisso La ricarica è completata e la batteria è al termine della vita utile.
Rosso lampeggiante veloce Errore durante la ricarica; controllare il posizionamento della batteria
di ricambio, la batteria è al termine della vita utile.
Spento La batteria di ricambio non si trova nello slot o non è posizionata
correttamente oppure la base non è alimentata.

Temperatura di ricarica

Ricaricare le batterie a temperature comprese tra 0 °C e 40 °C (tra 32 °F e 104 °F). Il dispositivo o la base eseguono sempre la ricarica della batteria in modo sicuro e intelligente. Alle temperature più alte, ad esempio circa +37 °C (+98 °F), il dispositivo o la base può interrompere e riprendere, per brevi periodi di tempo, la ricarica della batteria al fine di mantenere la temperatura della batteria entro limiti accettabili. Il dispositivo e la base indicano tramite il LED quando la ricarica viene disattivata a causa di una temperatura troppo elevata.
14 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise
LED di
alimentazione
LED di ricarica della batteria di ricambio

Base USB/Ethernet a 2 slot

AVVERTENZA Assicurarsi di seguire le linee guida per la sicurezza della batteria descritte nel Manuale utente
del TC70x.
La base USB/Ethernet a 2 slot:
Eroga alimentazione a 5,0 VCC per il funzionamento del dispositivo.
Ricarica la batteria del dispositivo.
Ricarica una batteria di ricambio.
Consente di connettere il dispositivo a una rete Ethernet.
Consente la comunicazione con un computer host tramite un cavo USB.
NOTA Rimuovere tutti i collegamenti del dispositivo, ad eccezione della fascetta da polso, prima di posizionarlo
nella base.
Figura 15 Base USB/Ethernet a 2 slot
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 15

Ricarica del dispositivo

1. Posizionare la parte inferiore del dispositivo nella base.
Figura 16 Ricarica della batteria
2. Ruotare la parte superiore del dispositivo fino a quando il connettore posto sul retro del dispositivo non
combaci con il connettore presente sulla base.
3. Assicurarsi che il dispositivo sia collegato correttamente. Il LED di ricarica/notifica presente sul dispositivo
inizia a lampeggiare in giallo a indicare che il dispositivo si sta ricaricando.
16 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise

Ricarica della batteria di ricambio

1. Inserire la batteria di ricambio nello slot per avviare la ricarica.
Figura 17 Ricarica della batteria di ricambio
2. Verificare che la batteria sia inserita correttamente.

Ricarica della batteria

Ricarica della batteria principale

Il LED di ricarica/notifica del dispositivo indica lo stato di ricarica della batteria nel dispositivo.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.

Ricarica della batteria di ricambio

Il LED di ricarica della batteria di ricambio posto sull'alloggiamento indica lo stato di ricarica della batteria di ricambio.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.
Tabella 5 Indicatori LED di ricarica della batteria di ricambio
LED Indicazione
Giallo lampeggiante lento La batteria di ricambio si sta ricaricando.
Verde fisso Ricarica completata.
Giallo lampeggiante veloce Errore durante la ricarica. Controllare il
posizionamento della batteria di ricambio.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 17
Tabella 5 Indicatori LED di ricarica della batteria di ricambio (continua)
LED Indicazione
Rosso lampeggiante lento La batteria di ricambio si sta ricaricando di ricambio e
la batteria è al termine della vita utile.
Rosso fisso La ricarica è completata e la batteria è al termine della
vita utile.
Rosso lampeggiante veloce Errore durante la ricarica; controllare il posizionamento
della batteria di ricambio, la batteria è al termine della vita utile.
Spento La batteria di ricambio non si trova nello slot o non è
posizionata correttamente oppure la base non è alimentata.

Temperatura di ricarica

Ricaricare le batterie a temperature comprese tra 0 °C e 40 °C (tra 32 °F e 104 °F). Il dispositivo o la base eseguono sempre la ricarica della batteria in modo sicuro e intelligente. Alle temperature più alte, ad esempio circa +37 °C (+98 °F), il dispositivo o la base può interrompere e riprendere, per brevi periodi di tempo, la ricarica della batteria al fine di mantenere la temperatura della batteria entro limiti accettabili. Il dispositivo e la base indicano tramite il LED quando la ricarica viene disattivata a causa di una temperatura troppo elevata.

Base di sola ricarica a 5 slot

AVVERTENZA Assicurarsi di seguire le linee guida per la sicurezza della batteria descritte nel Manuale utente
del TC70x.
La base di sola ricarica a 5 slot:
Eroga alimentazione a 5 VCC per il funzionamento del dispositivo TC70x.
Consente di ricaricare contemporaneamente fino a cinque dispositivi TC70x e fino a quattro dispositivi TC70x e un caricabatteria a 4 slot utilizzando l'adattatore idoneo. Per informazioni sull'installazione del caricabatteria a 4 slot sulla base, consultare la Guida per l'integratore del TC70x.
È composto da una base e altri alloggiamenti che possono essere configurati per diversi requisiti di ricarica.
18 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise
LED di
alimentazione

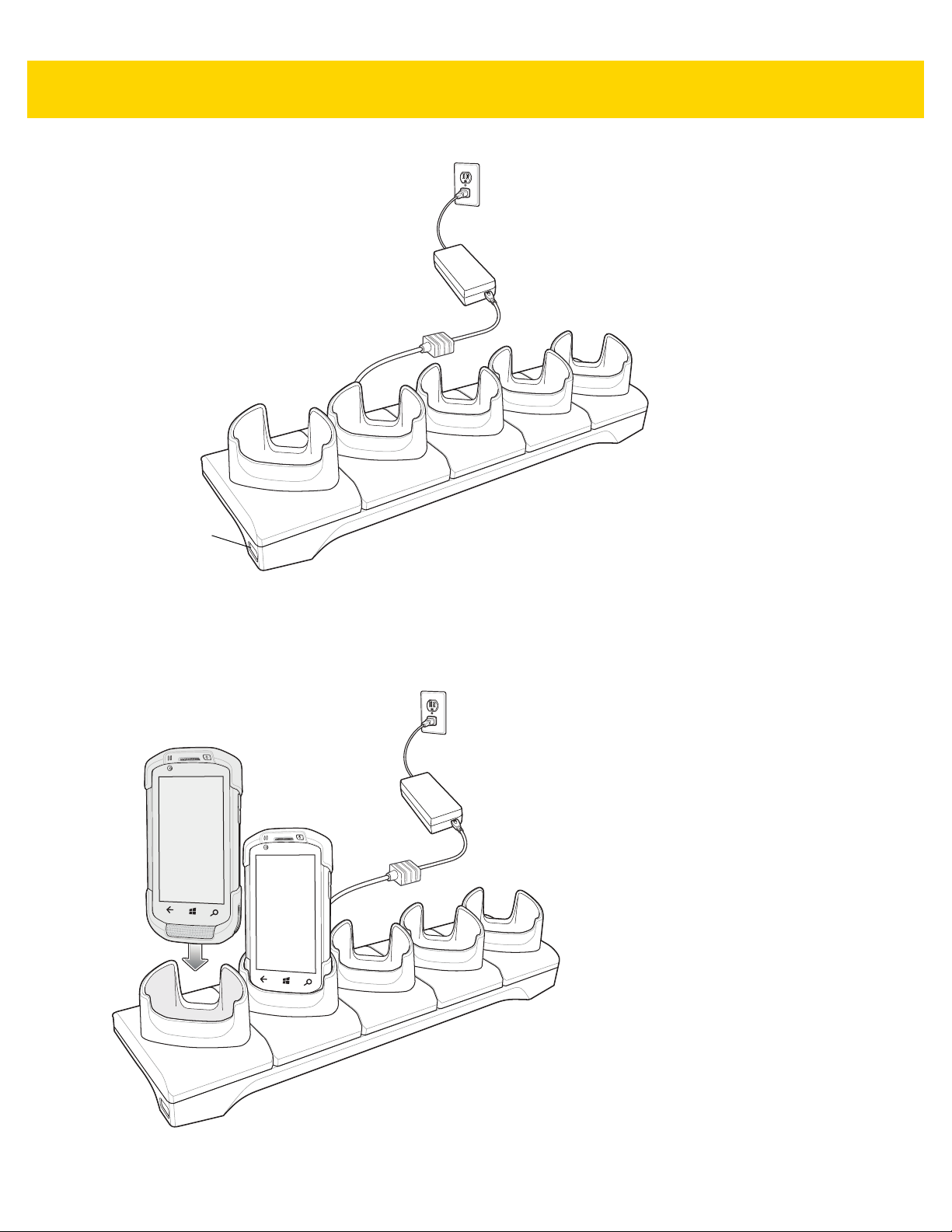

Figura 18 Base di sola ricarica a 5 slot

Ricarica del TC70x

1. Inserire il TC70x in uno slot per avviare la ricarica.
Figura 19 Ricarica della batteria del TC70x
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 19

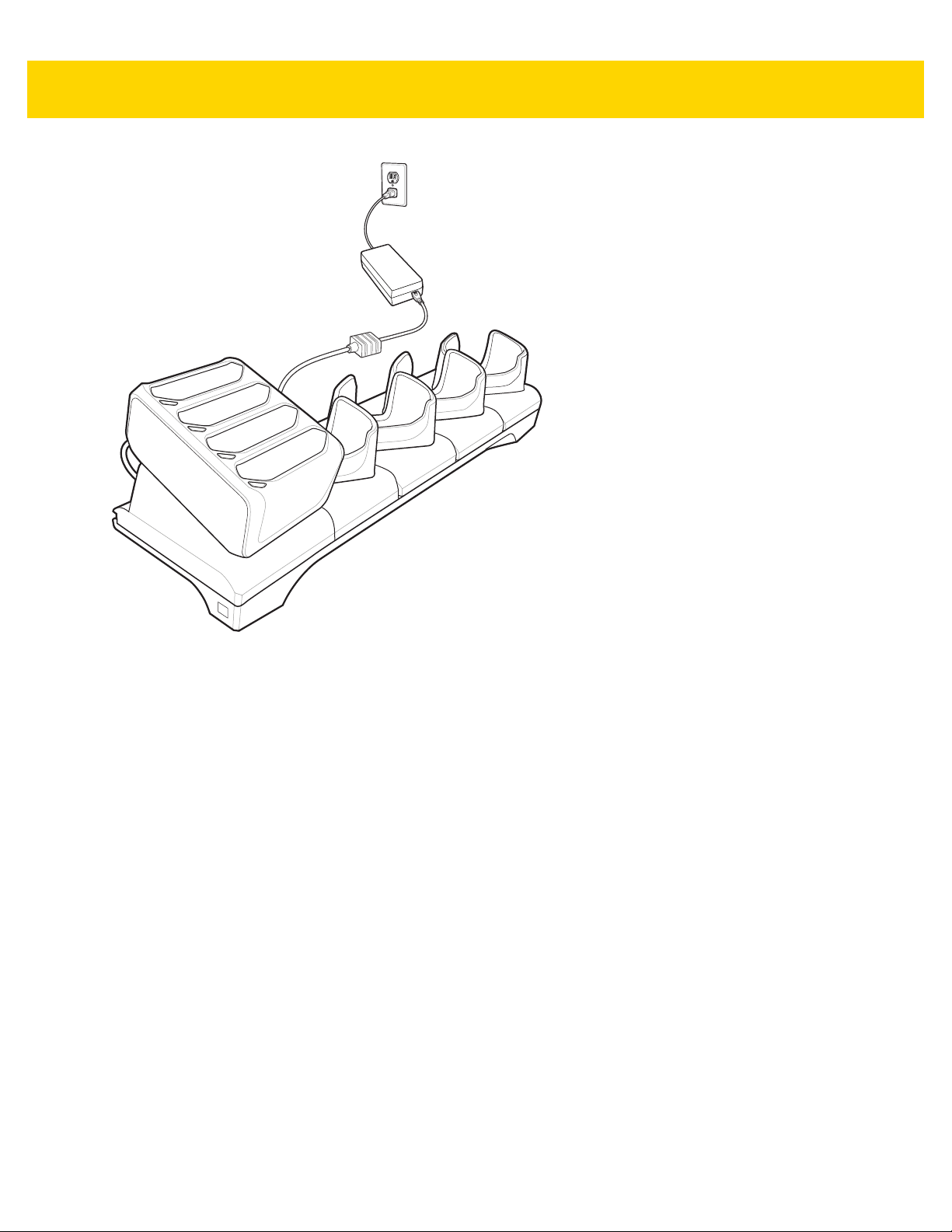

Figura 20 Base di sola ricarica a 5 slot con caricabatteria a quattro slot
2. Verificare che il TC70x sia inserito correttamente.
Per informazioni sull'installazione del caricabatteria a 4 slot sulla base, consultare la Guida per l'integratore del TC70x.

Ricarica della batteria

Ricarica della batteria principale

Il LED di ricarica/notifica del dispositivo indica lo stato di ricarica della batteria nel dispositivo.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.

Ricarica della batteria di ricambio

Il LED di ricarica della batteria di ricambio posto sull'alloggiamento indica lo stato di ricarica della batteria di ricambio.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.
20 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise
Tabella 6 Indicatori LED di ricarica della batteria di ricambio
LED Indicazione
Giallo lampeggiante lento La batteria di ricambio si sta ricaricando.
Verde fisso Ricarica completata.
Giallo lampeggiante veloce Errore durante la ricarica. Controllare il
posizionamento della batteria di ricambio.
Rosso lampeggiante lento La batteria di ricambio si sta ricaricando e la batteria è
al termine della vita utile.
Rosso fisso La ricarica è completata e la batteria è al termine della
vita utile.
Rosso lampeggiante veloce Errore durante la ricarica; controllare il posizionamento
della batteria di ricambio, la batteria è al termine della vita utile.
Spento La batteria di ricambio non si trova nello slot o non è
posizionata correttamente oppure la base non è alimentata.

Temperatura di ricarica

Ricaricare le batterie a temperature comprese tra 0 °C e 40 °C (tra 32 °F e 104 °F). Il dispositivo o la base eseguono sempre la ricarica della batteria in modo sicuro e intelligente. Alle temperature più alte, ad esempio circa +37 °C (+98 °F), il dispositivo o la base può interrompere e riprendere, per brevi periodi di tempo, la ricarica della batteria al fine di mantenere la temperatura della batteria entro limiti accettabili. Il dispositivo e la base indicano tramite il LED quando la ricarica viene disattivata a causa di una temperatura troppo elevata.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 21
LED 1000
LED 100/10

Base Ethernet a 5 slot

AVVERTENZA Assicurarsi di seguire le linee guida per la sicurezza della batteria descritte nel Manuale utente
del TC70x.
La base Ethernet a 5 slot:
Eroga alimentazione a 5,0 VCC per il funzionamento del dispositivo.
Consente di collegare fino a cinque dispositivi a una rete Ethernet.
Consente di ricaricare contemporaneamente fino a cinque dispositivi TC70x e fino a quattro dispositivi TC70x e un caricabatteria a 4 slot utilizzando l'adattatore idoneo. Per informazioni sull'installazione del caricabatteria a 4 slot sulla base, consultare la Guida per l'integratore del TC70x.
Figura 21 Base Ethernet a 5 slot
22 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise

Ricarica del TC70x

1. Inserire il TC70x in uno slot per avviare la ricarica.
Figura 22 Ricarica della batteria del TC70x
2. Verificare che il TC70x sia inserito correttamente.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 23
Figura 23 Base Ethernet a 5 slot con caricabatteria a 4 slot
NOTA Per informazioni sull'installazione del caricabatteria a 4 slot sulla base, consultare la Guida per
l'integratore del TC70x.

Ricarica della batteria

Ricarica della batteria principale

Il LED di ricarica/notifica del dispositivo indica lo stato di ricarica della batteria nel dispositivo.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.

Ricarica della batteria di ricambio

Il LED di ricarica della batteria di ricambio posto sull'alloggiamento indica lo stato di ricarica della batteria di ricambio.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.
24 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise
Tabella 7 Indicatori LED di ricarica della batteria di ricambio
LED Indicazione
Giallo lampeggiante lento La batteria di ricambio si sta ricaricando.
Verde fisso Ricarica completata.
Giallo lampeggiante veloce Errore durante la ricarica. Controllare il
posizionamento della batteria di ricambio.
Rosso lampeggiante lento La batteria di ricambio si sta ricaricando e la batteria è
al termine della vita utile.
Rosso fisso La ricarica è completata e la batteria è al termine della
vita utile.
Rosso lampeggiante veloce Errore durante la ricarica; controllare il posizionamento
della batteria di ricambio, la batteria è al termine della vita utile.
Spento La batteria di ricambio non si trova nello slot o non è
posizionata correttamente oppure la base non è alimentata.

Caricabatteria a 4 slot

AVVERTENZA Assicurarsi di seguire le linee guida per la sicurezza della batteria descritte nel Manuale utente
del TC70x.
In questa sezione, viene descritto come utilizzare il caricabatteria a 4 slot per caricare fino a quattro batterie del TC70x.

Ricarica delle batterie di ricambio

1. Collegare il caricabatteria a una fonte di alimentazione.
2. Inserire la batteria in un apposito vano di ricarica e premerla con cura verso il basso in modo da alloggiarla
correttamente.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 25
Batteria del TC70x
LED di ricarica della batteria
Slot per batteria
Figura 24 Caricabatteria a 4 slot

Ricarica della batteria

Ricarica della batteria di ricambio

Ciascun LED di ricarica della batteria indica lo stato di ricarica della batteria in ciascuno slot. La tabella riportata di seguito descrive lo stato del LED di ricarica della batteria.
La batteria da 4.620 mAh del tutto scarica si ricarica completamente in meno di cinque ore alla temperatura ambiente.
Tabella 8 Indicatori di carica a LED della batteria
LED Indicazione
Giallo lampeggiante lento La batteria di ricambio si sta ricaricando.
Verde fisso Ricarica completata.
Giallo lampeggiante veloce Errore durante la ricarica. Controllare il posizionamento della batteria di
ricambio.
Rosso lampeggiante lento La batteria di ricambio si sta ricaricando e la batteria è al termine della vita utile.
Rosso fisso La ricarica è completata e la batteria è al termine della vita utile.
Rosso lampeggiante veloce Errore durante la ricarica; controllare il posizionamento della batteria di
Spento La batteria di ricambio non si trova nello slot o non è posizionata correttamente
ricambio, la batteria è al termine della vita utile.
oppure la base non è alimentata.
26 Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise

Temperatura di ricarica

Ricaricare le batterie a temperature comprese tra 0 °C e 40 °C (tra 32 °F e 104 °F). Il caricabatteria esegue sempre la ricarica della batteria in modo sicuro e intelligente. A temperature più elevate, ad esempio a circa +37 °C (+98 °F), il caricabatteria può attivare e disattivare alternativamente, per brevi periodi di tempo, la ricarica della batteria al fine di mantenere la temperatura della batteria entro limiti accettabili. Il caricabatteria indica tramite il LED la ricarica viene disattivata a causa di una temperatura troppo elevata.

Scansione con imager

Per leggere un codice a barre, è necessario utilizzare un'applicazione abilitata alla scansione.
1. Verificare che sul dispositivo TC70x sia aperta un'applicazione e che il campo del testo sia a fuoco (cursore del
testo nel campo del testo).
2. Puntare la finestra di uscita posta nella parte superiore del TC70x su un codice a barre.
Figura 25 Scansione con imager
3. Premere e tenere premuto il pulsante di scansione.
Viene visualizzato il reticolo di puntamento laser, di colore rosso, per agevolare la mira.
NOTA Quando il TC70x è in modalità Picklist (Lista di prelievo), l'imager non decodifica il codice a barre finché il
mirino di puntamento o a linee incrociate non sfiora il codice.
4. Assicurarsi che il codice a barre rientri nell'area racchiusa entro il reticolo di puntamento. Il mirino di
puntamento serve ad aumentare la visibilità in condizioni di forte illuminazione.
Guida introduttiva del computer touch TC70x con Windows 10 IoT Mobile Enterprise 27
Figura 26 Reticolo di puntamento
Figura 27 Modalità Picklist (Lista di prelievo) con più codici a barre nel modello di puntamento
5. Il LED di acquisizione dati diventa verde ed emette un segnale acustico, per impostazione predefinita, per
segnalare che il codice a barre è stato decodificato correttamente.
6. Rilasciare il pulsante di scansione.
In genere, l'imager inizia a decodificare immediatamente. Il TC70x ripete le operazioni necessarie per acquisire un'immagine digitale (fotografia) di un codice a barre complesso o illeggibile, fintanto che il pulsante di scansione resta premuto.
7. Il contenuto del codice a barre viene visualizzato nel campo di testo.
Zebra Technologies Corporation, Inc. 3 Overlook Point Lincolnshire, IL 60069, U.S.A. http://www.zebra.com
Zebra e il logo della testa di zebra stilizzata sono marchi di ZIH Corp., registrati in molte giurisdizioni in tutto il mondo. Tutti gli altri marchi appartengono ai rispettivi proprietari.
© 2016 Symbol Technologies LLC, una filiale di Zebra Technologies Corporation. Tutti i diritti riservati.
MN-002827-01IT Revisione A - Settembre 2016
Loading...
