Einführung
Dieses Handbuch enthält Informationen zur Verwendung des Touch-Computer TC70x mit Microsoft Windows 10
IoT Mobile Enterprise und Zubehör.
Leistungsmerkmale
Abbildung 1 Vorderansicht TC70x
Tabelle 1 Vorderansicht Funktionen
Nummer Element Funktion
1 Touchscreen Zeigt alle für die Bedienung des TC70x benötigten Informationen an.
2 Scantaste Leitet die Datenerfassung ein (programmierbar).
3 Programmierbare Taste Anwendungsabhängig.
4 Zurück-Taste Zeigt den vorherigen Bildschirm an.
5 Mikrofon Für die Kommunikation im Hörermodus.
6 Ladekontakte Versorgt das Gerät über Kabel und die Ladestationen mit Strom.
7 Lautsprecher Zur Ausgabe von Audiosignalen für die Wiedergabe von Videos und
Musik. Bietet Audio im Freisprechmodus.
8 Suchtaste Öffnet die Suchanwendung.
4 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
3
20
21
22
24
23
25
22
26
27
28
18
19
Tabelle 1 Vorderansicht Funktionen (Fortsetzung)
Nummer Element Funktion
9 Schaltfläche „Start“ Ruft mit einem Tastendruck die Startseite auf.
10 Lichtsensor Ermittelt das Umgebungslicht, um die Intensität der
Hintergrundbeleuchtung des Displays zu steuern.
11 Näherungssensor Bestimmt die Nähe zum Ausschalten des Displays im Hörermodus.
12 Ein-/Aus-Taste Schaltet die Display-Hintergrundbeleuchtung ein und aus. Halten Sie
die Taste gedrückt, um das Gerät zurückzusetzen oder
auszuschalten.
13 Mikrofon Für die Kommunikation mit der Freisprecheinrichtung.
14 Empfänger Für die Audiowiedergabe im Hörermodus.
15 Lade-/Benachrichtigungs-
LED
Zeigt den Ladestatus des Akkus während des Ladevorgangs und von
der Anwendung generierte Benachrichtigungen an.
16 Datenerfassungs-LED Zeigt den Datenerfassungsstatus an.
17 Vordere Kamera Für die Aufnahme von Fotos und Videos.
Abbildung 2 Rückansicht TC70x
Tabelle 2 Rückansicht Funktionen
Nummer Element Funktion
18 Schnittstellenanschluss Bietet USB-Host- und USB-Client-Kommunikation, Audio und
19 Scanfenster Ermöglicht die Datenerfassung mit dem Imager.
Aufladen des Geräts über Kabel und Zubehör.
20 Mikrofon Wird während der Videoaufzeichnung und für die
21 Lautstärketaste Zum Erhöhen oder Verringern der Lautstärke.
Geräuschreduzierung verwendet.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 5
Tabelle 2 Rückansicht Funktionen (Fortsetzung)
Nummer Element Funktion
22 Entriegelungstasten für Akku Drücken, um den Akku zu entnehmen.
23 Elastische Manschette Dient zum Halten des optionalen Eingabestifts.
24 Akku Versorgt das Gerät mit Strom.
25 Halteschlaufe Dient zum sicheren Halten des Geräts in der Hand.
26 Befestigungspunkt für
Halteschlaufe
27 Kamera Für die Aufnahme von Fotos und Videos.
28 Kamerablitz Bietet eine Beleuchtung für die Kamera.
Einschalten des Geräts
Drücken Sie etwa fünf Sekunden lang die Ein-/Aus-Taste, bis der Begrüßungsbildschirm angezeigt wird.
Ausschalten des Geräts
So schalten Sie das Gerät aus:
1. Halten Sie die Ein-/Aus-Taste gedrückt.
2. Ziehen Sie den Sperrbildschirm nach unten.
Einrichtung
Bietet einen Befestigungspunkt für die Halteschlaufe.
Befolgen Sie diese Schritte, wenn Sie den TC70x zum ersten Mal verwenden.
1. Setzen Sie eine microSD-Karte ein (optional).
2. Bringen Sie die Halteschlaufe an (optional).
3. Setzen Sie den Akku ein.
4. Laden Sie den TC70x auf.
5. Schalten Sie den TC70x ein.
Installieren einer microSD-Karte
Der microSD-Kartensteckplatz stellt einen sekundären, nicht flüchtigen Speicher bereit. Der Steckplatz befindet
sich unter dem Akku. Weitere Informationen entnehmen Sie bitte der mit der Karte gelieferten Dokumentation.
Beachten Sie die Verwendungsempfehlungen des Herstellers.
6 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
VORSICHT Beachten Sie die Vorkehrungen gegen elektrostatische Entladungen (Electrostatic Discharge,
ESD), um eine Beschädigung der microSD-Karte zu vermeiden. Zu diesen ESD-Vorkehrungen
gehören u. a. die Verwendung einer Antistatikunterlage und die ordnungsgemäße Erdung des
Benutzers.
1. Entfernen Sie die Halteschlaufe, falls angebracht.
2. Heben Sie die Abdeckung an.
Abbildung 3 Anheben der Abdeckung
3. Legen Sie die microSD-Karte in den Kartenhalter ein. Vergewissern Sie sich dabei, dass Sie die Karte in die
Halterungen an den beiden Seiten der Abdeckung schieben.
Abbildung 4 Einlegen der microSD-Karte in den Kartenhalter
4. Bringen Sie die Abdeckung wieder an.
Anbringen der Halteschlaufe und Einsetzen des Akkus
HINWEIS Das Anbringen der Halteschlaufe ist optional. Überspringen Sie diesen Abschnitt, wenn Sie die
Halteschlaufe nicht anbringen.
1. Entfernen Sie den Halteschlaufenverschluss vom Halteschlaufensteckplatz. Bewahren Sie den
Halteschlaufenverschluss an einem sicheren Ort auf, bis Sie ihn ersetzen.
Abbildung 5 Entfernen des Verschlusses
2. Setzen Sie die Halteschlaufenplatte in den Halteschlaufensteckplatz ein.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 7
Abbildung 6 Einsetzen der Halteschlaufe
3. Setzen Sie den Akku mit dem unteren Ende zuerst in das Akkufach an der Rückseite des TC70x ein.
Abbildung 7 Einsetzen der Unterseite des Akkus in das Akkufach
4. Drehen Sie die Oberseite des Akkus in das Akkufach ein.
5. Drücken Sie den Akku im Akkufach nach unten, bis die Akkuverriegelungen einrasten.
Abbildung 8 Akku nach unten drücken
6. Schieben Sie die Halteschlaufen-Halteklammer in den Halteschlaufensteckplatz, und ziehen Sie sie nach
unten, bis sie einrastet.
8 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
Abbildung 9 Befestigen der Halteschlaufen-Halteklammer
Einlegen des Akkus
1. Setzen Sie den Akku mit dem unteren Ende zuerst in das Akkufach an der Rückseite des TC70x ein.
Abbildung 10 Einsetzen der Unterseite des Akkus in das Akkufach
2. Drehen Sie die Oberseite des Akkus in das Akkufach ein.
3. Drücken Sie den Akku im Akkufach nach unten, bis die Akkuverriegelungen einrasten.
Abbildung 11 Akku nach unten drücken
Laden des Akkus
Laden Sie vor dem erstmaligen Einsatz des TC70x den Hauptakku so lange auf, bis die grüne
Lade-/Benachrichtigungs-LED aufleuchtet. Verwenden Sie ein Kabel oder eine Ladestation mit der geeigneten
Stromversorgung, um den TC70x zu laden. Informationen zum für den TC70x erhältlichen Zubehör finden Sie
im Benutzerhandbuch zum Touch-Computer TC70x für Windows 10 IoT Mobile Enterprise.
•
USB-Einrastkabel
•
Ladekabelschale
•
Zweifach-Ladestation (nur Laden)
•
Zweifach-USB/Ethernet-Ladestation
•
Fünffach-Ladestation (nur Laden)
•
Fünffach-Ethernet-Ladestation
•
Fahrzeugladestation (nur Laden)
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 9
•
TC70x-Fahrzeugladestation
•
Fahrzeug-Ladekabelschale
•
Serielle Ladekabelschale
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Der Temperaturbereich für das Laden der Akkus beträgt 0 °C bis 40 °C. Der TC70x oder das Zubehör führt das
Aufladen des Akkus auf sichere und intelligente Weise durch. Bei höheren Temperaturen (z. B. ca. +37 °C) kann
der TC70x oder das Zubehör das Aufladen des Akkus für kürzere Zeiträume abwechselnd aktivieren und
deaktivieren, um den Akku im zulässigen Temperaturbereich zu halten. Der TC70x oder das Zubehör zeigt per
LED an, wenn der Ladevorgang aufgrund von überhöhter Temperatur deaktiviert wurde.
1. Zum Aufladen des Hauptakkus verbinden Sie das Ladezubehör mit der entsprechenden Stromquelle.
2. Setzen Sie den TC70x in die Ladestation ein, oder schließen Sie ein Kabel an. Der TC70x schaltet sich ein und
beginnt mit dem Ladevorgang. Die Lade-/Benachrichtigungs-LED zeigt durch orangefarbenes Blinklicht an,
dass der Ladevorgang erfolgt. Bei voll aufgeladenem Zustand wechselt die LED zu grünem Dauerlicht.
Ladeanzeigen
Tabelle 3 Lade-/Benachrichtigungs-LED Ladeanzeigen
Status Bedeutung
Aus Der TC70x wird nicht geladen. Der TC70x wurde nicht richtig in die
Ladestation eingesetzt oder nicht mit einer Stromquelle verbunden.
Die Ladestation ist nicht an die Stromversorgung angeschlossen.
Langsames gelbes Blinklicht
(1 Blinksignal alle 2 Sekunden)
Grünes Dauerlicht Ladevorgang abgeschlossen.
Schnelles gelbes Blinklicht
(2 Blinksignale pro Sekunde)
Langsames rotes Blinklicht
(1 Blinksignal alle 2 Sekunden)
Rotes Dauerlicht Ladevorgang abgeschlossen, aber der Akku ist am Ende seiner
Schnelles rotes Blinklicht
(2 Blinksignale pro Sekunde)
Der TC70x wird geladen.
Ladefehler. Mögliche Ursachen:
•
Die Temperatur ist zu hoch oder zu niedrig.
•
Der Ladevorgang dauert schon zu lange und wurde nicht
abgeschlossen (i. d. R. acht Stunden).
Der TC70x wird aufgeladen, aber der Akku ist am Ende seiner
Nutzungsdauer.
Nutzungsdauer.
Fehler beim Laden, aber der Akku ist am Ende seiner Nutzungsdauer,
z. B.:
•
Die Temperatur ist zu hoch oder zu niedrig.
•
Der Ladevorgang dauert schon zu lange und wurde nicht
abgeschlossen (i. d. R. acht Stunden).
10 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
LED für die
Stromversorgung
Ladezustands-LED
für Ersatzakku
Zweifach-Ladestation (nur Laden)
VORSICHT Befolgen Sie die im TC70x-Benutzerhandbuch beschriebenen Richtlinien zur Akkusicherheit.
Die Zweifach-Ladestation (nur Laden):
•
Stellt die Stromversorgung mit 5 V (Gleichstrom) für den Betrieb des Geräts bereit.
•
Lädt den Akku des Geräts auf.
•
Lädt einen Ersatzakku auf.
Aufladen des Geräts

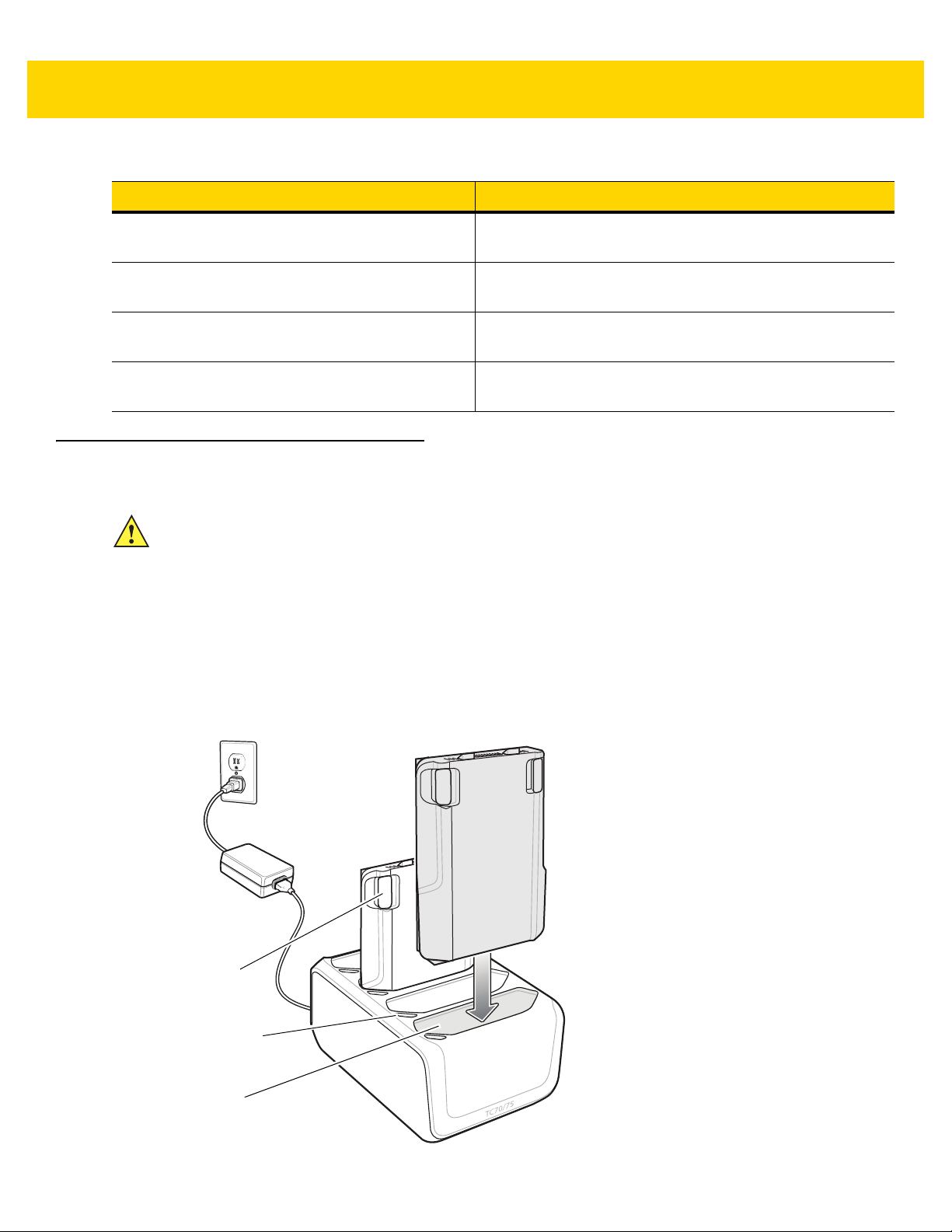

Abbildung 12 Zweifach-Ladestation (nur Laden)
1. Setzen Sie das Gerät in einen Steckplatz ein, um den Ladevorgang zu starten.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 11
Abbildung 13 Aufladen eines Akkus
2. Vergewissern Sie sich, dass das Gerät richtig eingesetzt ist.
Laden des Ersatzakkus
1. Setzen Sie den Ersatzakku in den richtigen Steckplatz ein, um den Ladevorgang zu starten.
Abbildung 14 Laden des Ersatzakkus
2. Vergewissern Sie sich, dass der Akku richtig eingesetzt ist.
12 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
Aufladen eines Akkus
Aufladen des Hauptakkus
Die Lade-/Benachrichtigungs-LED zeigt den Ladezustand des Akkus im Gerät an.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Laden des Ersatzakkus
Die Ersatzakku-Ladezustands-LED an der Ladeschale gibt den Ladezustand des Ersatzakkus an, der in der
Ladestation aufgeladen wird.
Der 4.620-mAh-Akku ist nach weniger als sechs Stunden bei Raumtemperatur voll aufgeladen.
Tabelle 4 Ladezustands-LED-Anzeigen für Ersatzakku
LED Bedeutung
Langsames gelbes Blinken Der Ersatzakku wird geladen.
Grünes Dauerlicht Ladevorgang abgeschlossen.
Schnelles gelbes Blinken Ladefehler: Überprüfen Sie, ob der Ersatzakku richtig eingesetzt
wurde.
Langsames rotes Blinken Der Ersatzakku wird geladen, und der Akku ist am Ende seiner
Nutzungsdauer.
Rotes Dauerlicht Der Ladevorgang ist abgeschlossen, und der Akku ist am Ende
seiner Nutzungsdauer.
Schnelles rotes Blinken Ladefehler; überprüfen Sie, ob der Ersatzakku richtig eingesetzt und
der Akku am Ende seiner Nutzungsdauer ist.
Aus Kein Ersatzakku im Steckplatz; Ersatzakku nicht richtig eingesetzt;
Ladestation stromlos.
Ladetemperatur
Der Temperaturbereich für das Laden der Akkus beträgt 0 °C bis 40 °C. Das Gerät oder die Ladestation führt das
Aufladen des Akkus auf sichere und intelligente Weise durch. Bei höheren Temperaturen (z. B. ca. +37 °C) kann
das Gerät oder die Ladestation das Aufladen des Akkus für kürzere Zeiträume abwechselnd aktivieren und
deaktivieren, um den Akku im zulässigen Temperaturbereich zu halten. Das Gerät oder die Ladestation zeigt per
LED an, wenn der Ladevorgang aufgrund von überhöhter Temperatur deaktiviert wurde.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 13
LED für die
Stromversorgung
Ladezustands-LED
für Ersatzakku
Zweifach-USB/Ethernet-Ladestation
VORSICHT Befolgen Sie die im TC70x-Benutzerhandbuch beschriebenen Richtlinien zur Akkusicherheit.
Die Zweifach-USB/Ethernet-Ladestation
•
Stellt die Stromversorgung mit 5 V (Gleichstrom) für den Betrieb des Geräts bereit.
•
Lädt den Akku des Geräts auf.
•
Lädt einen Ersatzakku auf.
•
Verbindet das Gerät mit einem Ethernet-Netzwerk.
•
Ermöglicht die Kommunikation mit einem Hostcomputer über ein USB-Kabel.
HINWEIS Entfernen Sie alle Zusätze an dem Gerät, mit Ausnahme der Halteschlaufe, bevor Sie dieses auf die
Ladestation setzen.
Aufladen des Geräts
Abbildung 15 Zweifach-USB/Ethernet-Ladestation
1. Legen Sie die Unterseite des Geräts in die Gerätebasis.
14 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
Abbildung 16 Aufladen eines Akkus
2. Drehen Sie die Oberseite des Geräts, bis der Anschluss auf der Rückseite des Geräts am Anschluss an der
Halterung ausgerichtet ist.
3. Vergewissern Sie sich, dass das Gerät richtig angeschlossen ist. Die Lade-/Benachrichtigungs-LED auf dem
Gerät blinkt gelb, um anzuzeigen, dass das Gerät aufgeladen wird.
Laden des Ersatzakkus
1. Setzen Sie den Ersatzakku in den richtigen Steckplatz ein, um den Ladevorgang zu starten.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 15
Abbildung 17 Laden des Ersatzakkus
2. Vergewissern Sie sich, dass der Akku richtig eingesetzt ist.
Aufladen eines Akkus
Aufladen des Hauptakkus
Die Lade-/Benachrichtigungs-LED zeigt den Ladezustand des Akkus im Gerät an.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Laden des Ersatzakkus
Die Ersatzakku-Ladezustands-LED an der Ladeschale gibt den Ladezustand des Ersatzakkus an, der in der
Ladestation aufgeladen wird.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Tabelle 5 Ladezustands-LED-Anzeigen für Ersatzakku
LED Bedeutung
Langsames gelbes Blinken Der Ersatzakku wird geladen.
Grünes Dauerlicht Ladevorgang abgeschlossen.
Schnelles gelbes Blinken Ladefehler: Überprüfen Sie, ob der Ersatzakku richtig
eingesetzt wurde.
Langsames rotes Blinken Der Ersatzakku wird geladen, und der Akku ist am
Ende seiner Nutzungsdauer.
Rotes Dauerlicht Der Ladevorgang ist abgeschlossen, und der Akku ist
am Ende seiner Nutzungsdauer.
16 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
Tabelle 5 Ladezustands-LED-Anzeigen für Ersatzakku (Fortsetzung)
LED Bedeutung
Schnelles rotes Blinken Ladefehler; überprüfen Sie, ob der Ersatzakku richtig
eingesetzt und der Akku am Ende seiner
Nutzungsdauer ist.
Aus Kein Ersatzakku im Steckplatz; Ersatzakku nicht richtig
eingesetzt; Ladestation stromlos.
Ladetemperatur
Der Temperaturbereich für das Laden der Akkus beträgt 0 °C bis 40 °C. Das Gerät oder die Ladestation führt das
Aufladen des Akkus auf sichere und intelligente Weise durch. Bei höheren Temperaturen (z. B. ca. +37 °C) kann
das Gerät oder die Ladestation das Aufladen des Akkus für kürzere Zeiträume abwechselnd aktivieren und
deaktivieren, um den Akku im zulässigen Temperaturbereich zu halten. Das Gerät oder die Ladestation zeigt per
LED an, wenn der Ladevorgang aufgrund von überhöhter Temperatur deaktiviert wurde.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 17
Fünffach-Ladestation (nur Laden)
VORSICHT Befolgen Sie die im TC70x-Benutzerhandbuch beschriebenen Richtlinien zur Akkusicherheit.
Die Fünffach-Ladestation (nur Laden):
•
Stellt die Stromversorgung mit 5 V (Gleichstrom) für den Betrieb des TC70x bereit.
•
Lädt gleichzeitig bis zu fünf TC70x-Geräte und bis zu vier TC70x-Geräte auf der Vierfach-Ladestation mit
dem Akkuladegerätadapter. Weitere Informationen zum Installieren des Vierfach-Ladegeräts in der
Ladestation finden Sie im TC70x – Handbuch zur Integration.
•
Enthält eine Ladebasis und Ladeschalen, die für verschiedene Anforderungen konfiguriert werden können.
LED für die
Stromversorgung
Abbildung 18 Fünffach-Ladestation (nur Laden)
Aufladen des TC70
1. Setzen Sie den TC70x in einen Steckplatz ein, um den Ladevorgang zu starten.
18 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
Abbildung 19 Laden des TC70x-Akkus
Abbildung 20 Fünffach-Ladestation (nur Laden) mit Vierfach-Akkuladegerät
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 19
2. Vergewissern Sie sich, dass der TC70x ordnungsgemäß eingesetzt ist.
Weitere Informationen zum Installieren des Vierfach-Ladegeräts in der Ladestation finden Sie im TC70x –
Handbuch zur Integration.
Aufladen eines Akkus
Aufladen des Hauptakkus
Die Lade-/Benachrichtigungs-LED zeigt den Ladezustand des Akkus im Gerät an.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Laden des Ersatzakkus
Die Ersatzakku-Ladezustands-LED an der Ladeschale gibt den Ladezustand des Ersatzakkus an, der in der
Ladestation aufgeladen wird.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Tabelle 6 Ladezustands-LED-Anzeigen für Ersatzakku
LED Bedeutung
Langsames gelbes Blinken Der Ersatzakku wird geladen.
Grünes Dauerlicht Ladevorgang abgeschlossen.
Schnelles gelbes Blinken Ladefehler: Überprüfen Sie, ob der Ersatzakku richtig
eingesetzt wurde.
Langsames rotes Blinken Der Ersatzakku wird geladen, und der Akku ist am
Ende seiner Nutzungsdauer.
Rotes Dauerlicht Der Ladevorgang ist abgeschlossen, und der Akku ist
am Ende seiner Nutzungsdauer.
Schnelles rotes Blinken Ladefehler; überprüfen Sie, ob der Ersatzakku richtig
eingesetzt und der Akku am Ende seiner
Nutzungsdauer ist.
Aus Kein Ersatzakku im Steckplatz; Ersatzakku nicht richtig
eingesetzt; Ladestation stromlos.
Ladetemperatur
Der Temperaturbereich für das Laden der Akkus beträgt 0 °C bis 40 °C. Das Gerät oder die Ladestation führt das
Aufladen des Akkus auf sichere und intelligente Weise durch. Bei höheren Temperaturen (z. B. ca. +37 °C) kann
das Gerät oder die Ladestation das Aufladen des Akkus für kürzere Zeiträume abwechselnd aktivieren und
deaktivieren, um den Akku im zulässigen Temperaturbereich zu halten. Das Gerät oder die Ladestation zeigt per
LED an, wenn der Ladevorgang aufgrund von überhöhter Temperatur deaktiviert wurde.
20 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
1000 LED
100/10-LED
Fünffach-Ethernet-Ladestation
VORSICHT Befolgen Sie die im TC70x-Benutzerhandbuch beschriebenen Richtlinien zur Akkusicherheit.
Die Fünffach-Ethernet-Ladestation bietet folgende Vorteile:
•
Stellt die Stromversorgung mit 5 V (Gleichstrom) für den Betrieb des Geräts bereit.
•
Verbindet das Gerät (bis zu fünf Geräte) mit einem Ethernet-Netzwerk.
•
Lädt gleichzeitig bis zu fünf TC70x-Geräte und bis zu vier TC70x-Geräte auf der Vierfach-Ladestation mit
dem Akkuladegerätadapter. Weitere Informationen zum Installieren des Vierfach-Ladegeräts in der
Ladestation finden Sie im TC70x – Handbuch zur Integration.
Abbildung 21 Fünffach-Ethernet-Ladestation
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 21
Aufladen des TC70
1. Setzen Sie den TC70x in einen Steckplatz ein, um den Ladevorgang zu starten.
Abbildung 22 Laden des TC70x-Akkus
2. Vergewissern Sie sich, dass der TC70x ordnungsgemäß eingesetzt ist.
22 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
Abbildung 23 Fünffach-Ethernet-Ladestation mit Vierfach-Akkuladegerät
HINWEIS Weitere Informationen zum Installieren des Vierfach-Ladegeräts in der Ladestation finden
Sie im TC70x – Handbuch zur Integration.
Aufladen eines Akkus
Aufladen des Hauptakkus
Die Lade-/Benachrichtigungs-LED zeigt den Ladezustand des Akkus im Gerät an.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Laden des Ersatzakkus
Die Ersatzakku-Ladezustands-LED an der Ladeschale gibt den Ladezustand des Ersatzakkus an, der in der
Ladestation aufgeladen wird.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Tabelle 7 Ladezustands-LED-Anzeigen für Ersatzakku
LED Bedeutung
Langsames gelbes Blinken Der Ersatzakku wird geladen.
Grünes Dauerlicht Ladevorgang abgeschlossen.
Schnelles gelbes Blinken Ladefehler: Überprüfen Sie, ob der Ersatzakku richtig
eingesetzt wurde.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 23
TC70x-Akku
Akkuladezustands-LED
Akkufach
Tabelle 7 Ladezustands-LED-Anzeigen für Ersatzakku (Fortsetzung)
LED Bedeutung
Langsames rotes Blinken Der Ersatzakku wird geladen, und der Akku ist am Ende
Rotes Dauerlicht Der Ladevorgang ist abgeschlossen, und der Akku ist am
Schnelles rotes Blinken Ladefehler; überprüfen Sie, ob der Ersatzakku richtig
Aus Kein Ersatzakku im Steckplatz; Ersatzakku nicht richtig
Vierfach-Akkuladegerät
VORSICHT Befolgen Sie die im TC70x-Benutzerhandbuch beschriebenen Richtlinien zur Akkusicherheit.
seiner Nutzungsdauer.
Ende seiner Nutzungsdauer.
eingesetzt und der Akku am Ende seiner Nutzungsdauer ist.
eingesetzt; Ladestation stromlos.
In diesem Abschnitt wird die Verwendung des Vierfach-Ladegeräts zum Laden von bis zu vier TC70x-Akkus
beschrieben.
Laden von Ersatzakkus
1. Verbinden Sie das Ladegerät mit einer Stromquelle.
2. Legen Sie den Akku so in das Ladefach ein, dass sich die Ladekontakte berühren, und drücken Sie den Akku
vorsichtig nach unten.
Abbildung 24 Vierfach-Akkuladegerät
24 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
Aufladen eines Akkus
Laden des Ersatzakkus
Jede LED für das Aufladen des Akkus zeigt den Ladezustand des Akkus im jeweiligen Steckplatz an. Die nachfolgende
Tabelle erläutert die LED für den Ladezustand des Akkus.
Der 4.620-mAh-Akku ist nach weniger als fünf Stunden bei Raumtemperatur voll aufgeladen.
Tabelle 8 Ladezustands-LED für Akku
LED Bedeutung
Langsames gelbes Blinken Der Ersatzakku wird geladen.
Grünes Dauerlicht Ladevorgang abgeschlossen.
Schnelles gelbes Blinken Ladefehler: Überprüfen Sie, ob der Ersatzakku richtig eingesetzt wurde.
Langsames rotes Blinken Der Ersatzakku wird geladen, und der Akku ist am Ende seiner Nutzungsdauer.
Rotes Dauerlicht Der Ladevorgang ist abgeschlossen, und der Akku ist am Ende seiner
Nutzungsdauer.
Schnelles rotes Blinken Ladefehler; überprüfen Sie, ob der Ersatzakku richtig eingesetzt und der Akku
am Ende seiner Nutzungsdauer ist.
Aus Kein Ersatzakku im Steckplatz; Ersatzakku nicht richtig eingesetzt; Ladestation
stromlos.
Ladetemperatur
Der Temperaturbereich für das Laden der Akkus beträgt 0 °C bis 40 °C. Das Akkuladegerät führt das Aufladen des
Akkus auf sichere und intelligente Weise durch. Bei höheren Temperaturen (z. B. ca. +37 °C) kann das
Akkuladegerät das Aufladen des Akkus für kürzere Zeiträume abwechselnd aktivieren und deaktivieren, um den
Akku im zulässigen Temperaturbereich zu halten. Das Akkuladegerät zeigt per LED an, wenn der Ladevorgang
aufgrund von überhöhter Temperatur deaktiviert wurde.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 25
Imager-Scannen
Zum Lesen eines Barcodes ist eine spezielle Scananwendung erforderlich.
1. Stellen Sie sicher, dass auf dem TC70x eine Anwendung geöffnet ist und der Fokus auf einem Textfeld liegt
(Textcursor im Textfeld).
2. Zielen Sie mit dem Scanfenster oben auf dem TC70x auf den Barcode.

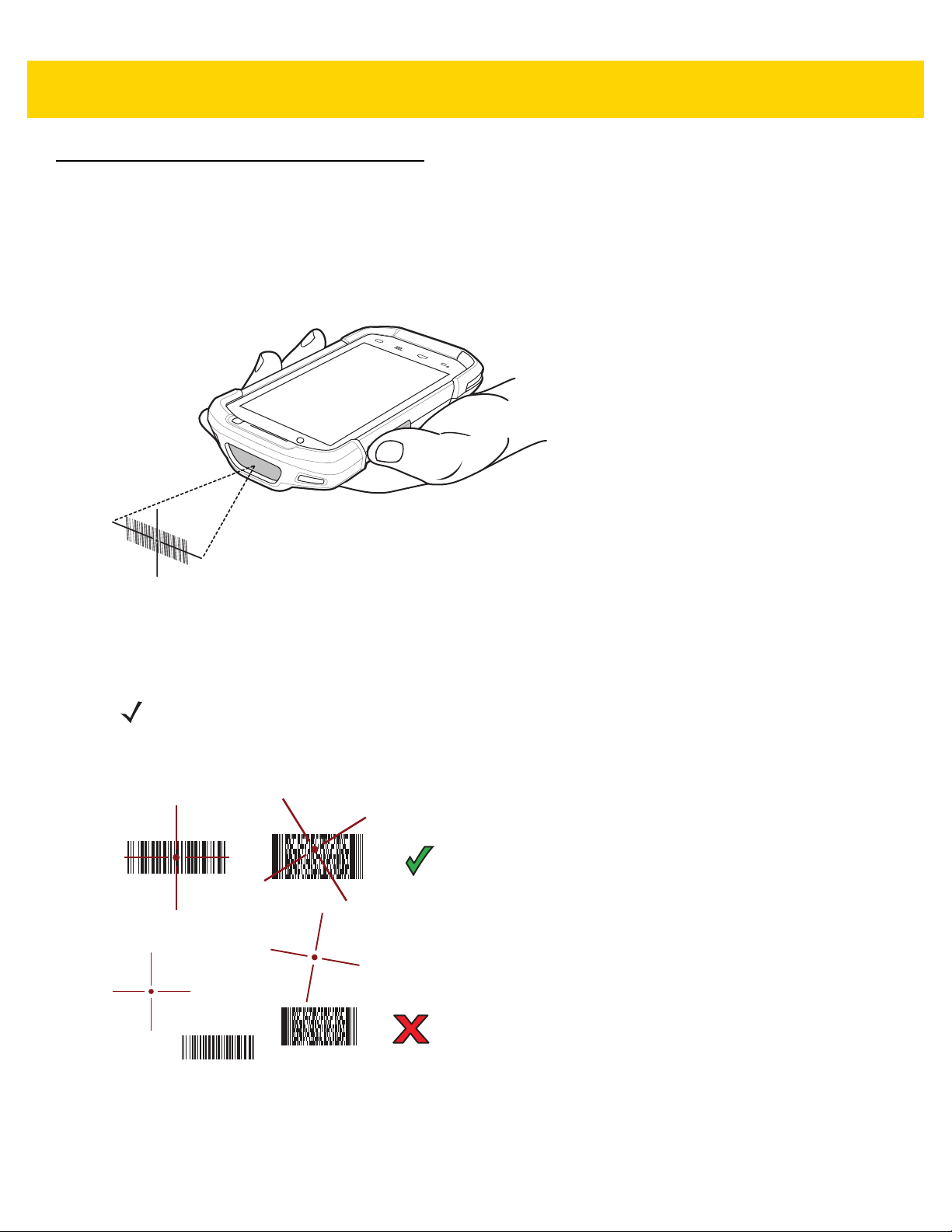

Abbildung 25 Imager-Scannen
3. Halten Sie die Scantaste gedrückt.
Das Fadenkreuz aus rotem Laserlicht wird aktiviert, um das Zielen zu unterstützen.
HINWEIS Wenn sich der TC70x im Entnahmelistenmodus (Picklist Mode) befindet, erfolgt die Decodierung eines
Barcodes erst, nachdem das Fadenkreuz oder die Punkterfassung auf den Barcode zentriert wurde.
4. Achten Sie darauf, dass sich der Barcode innerhalb der Randlinien des Fadenkreuzes befindet.
Die Punkterfassung wird für eine erhöhte Zielsicherheit bei hellen Lichtverhältnissen verwendet.
Abbildung 26 Fadenkreuz
26 Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise
Abbildung 27 Entnahmelistenmodus (Picklist Mode) mit mehreren Barcodes im Zielmuster
5. Die LED für Datenerfassung leuchtet grün auf, und es ertönt ein Signalton (in der Standardeinstellung), um die
erfolgreiche Decodierung des Barcodes zu bestätigen.
6. Lassen Sie die Scantaste los.
Die Decodierung durch den Imager erfolgt in der Regel sofort. Der TC70x wiederholt die erforderlichen
Schritte, um ein digitales Bild eines mangelhaften oder schwer zu lesenden Barcodes zu erstellen, solange die
Scantaste gedrückt ist.
7. Der Inhalt des Barcodes wird im Textfeld angezeigt.
Kurzübersicht für Touch-Computer TC70x mit Windows 10 IoT Mobile Enterprise 27
Zebra Technologies Corporation, Inc.
3 Overlook Point
Lincolnshire, IL 60069 USA
http://www.zebra.com
Zebra und der stilisierte Zebrakopf sind in vielen Ländern eingetragene Marken von ZIH Corp.
Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.
© 2016 Symbol Technologies LLC, eine Tochtergesellschaft der Zebra Technologies Corporation.
Alle Rechte vorbehalten.
MN-002827-01DE Revision A – September 2016
Loading...
