TC70 使用者指南
版權所有
本文件內描述之產品可能含有受版權保護的電腦軟體。根據美國及其他國家的法律規定，享有受版權保護電
腦程式的特定專屬權利。因此，未取得書面明示同意，不得以任何方式複製或重製本文件描述之產品中的任
何受版權保護的電腦程式。
©
2015 Symbol Technologies , Inc . LLC。版權所有
未事先取得書面同意，不得以任何形式或方式，將本文件的任何部分重製、傳送、儲存於檢索系統，或翻譯
至任何語言或電腦程式語言。
此外，購買本公司的產品並不能視為是直接或以暗示方式獲得版權許可、專利或者專利申請，惟在產品銷售
中依法規定為一般非專屬版權、免版稅的授權除外。
免責聲明
請注意，本文件中描述的某些特性、設施和功能可能不適用於特定系統或未授權在特定系統上使用，或取決
於特定行動用戶裝置的特性或某些參數組態而定。請洽詢您的聯絡代表以取得更多資訊。
商標
3 | 版權所有
Zebra 和斑馬頭圖形是 ZIH Corp. 的註冊商標。Symbol 標誌是 Symbol Technologies LLC 的註冊商標。
MN001120A02TC-A | 8 月 2015 年
修訂記錄
對原始指南之變更列出如下：
變更 日期 說明
A01 修訂版 A 版 2014 年 10月初版。
A02 修訂版 A 版 2015 年 8 月 新增支援 Google 行動服務。
5 | 修訂記錄
MN001120A02TC-A | 8 月 2015 年
內容
版權所有........................................................................................................................................... 3
修訂記錄........................................................................................................................................... 5
關於本指南..................................................................................................................................... 13
文件集.................................................................................................................................................................13
組態.....................................................................................................................................................................13
軟體版本.............................................................................................................................................................13
章節說明.............................................................................................................................................................14
記號慣例.............................................................................................................................................................14
圖示使用慣例.....................................................................................................................................................14
相關文件.............................................................................................................................................................15
維修資訊.............................................................................................................................................................15
第 1 章： 初次使用..................................................................................................17
開封.....................................................................................................................................................................17
功能.....................................................................................................................................................................18
設定.....................................................................................................................................................................20

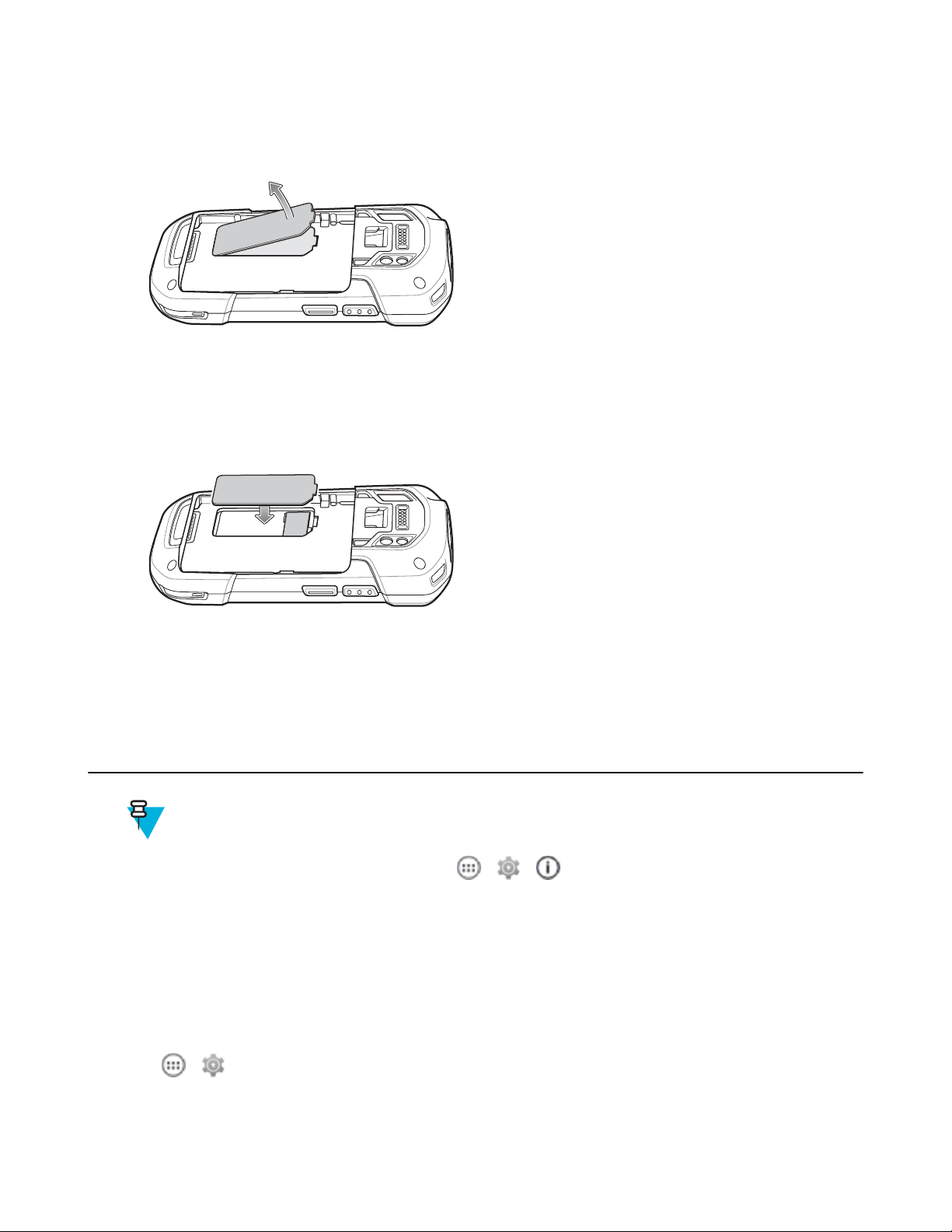

插入 microSD 卡.....................................................................................................................................20
安裝腕帶與電池.....................................................................................................................................21
安裝電池.................................................................................................................................................22
為電池充電.............................................................................................................................................23
充電指示燈.............................................................................................................................................23
Google 帳號設定.................................................................................................................................... 23
更換電池.............................................................................................................................................................24
更換 microSD 卡.................................................................................................................................................25
電池管理.............................................................................................................................................................26
監控電池使用.........................................................................................................................................26
電池電量偏低通知.................................................................................................................................27
電池最佳化.............................................................................................................................................28
關閉無線電.................................................................................................................................28
設定日期與時間.................................................................................................................................................28
顯示設定.............................................................................................................................................................29

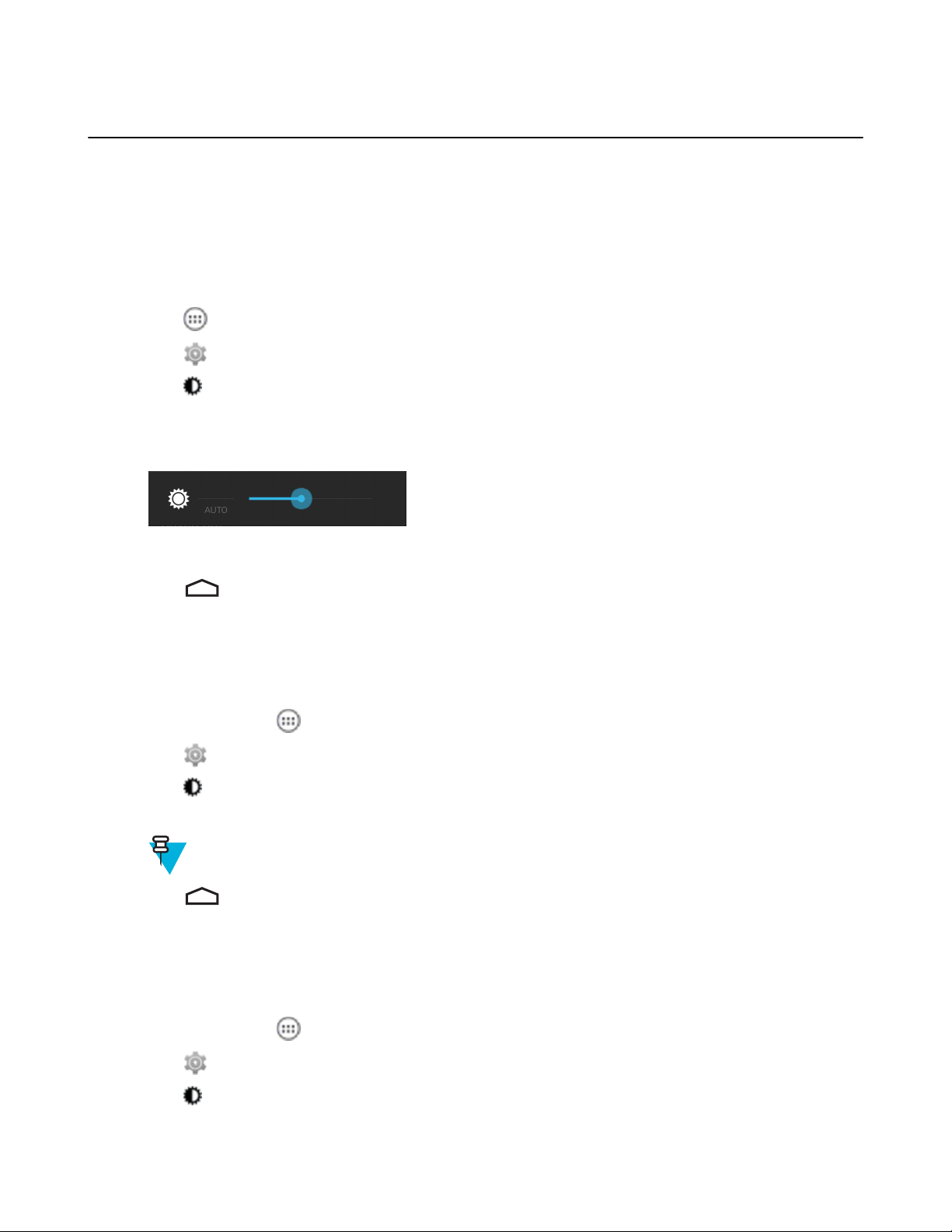

設定螢幕亮度.........................................................................................................................................29
設定畫面旋轉.........................................................................................................................................29
設定螢幕逾時設定.................................................................................................................................29
設定字型大小.........................................................................................................................................30
設定觸控鍵指示燈.................................................................................................................................30
觸控模式.................................................................................................................................................31
設定通知 LED........................................................................................................................................ 32
一般音效設定.....................................................................................................................................................32
喚醒來源.............................................................................................................................................................34
內容 | 7
第 2 章： 使用 TC70............................................................................................... 37
Google 行動服務................................................................................................................................................ 37
首頁畫面.............................................................................................................................................................37
狀態列.....................................................................................................................................................38
狀態圖示.....................................................................................................................................39
通知圖示.....................................................................................................................................40
管理通知.................................................................................................................................................40
快速設定.................................................................................................................................................41
8 | 內容
應用程式捷徑與小工具.........................................................................................................................42
新增應用程式或小工具至首頁畫面.........................................................................................42
在首頁畫面上移動項目.............................................................................................................43
從首頁畫面移除應用程式或小工具.........................................................................................43
資料夾.....................................................................................................................................................43
建立資料夾.................................................................................................................................43
命名資料夾.................................................................................................................................43
移除資料夾.................................................................................................................................44
首頁畫面桌布.........................................................................................................................................44
變更首頁畫面桌布.....................................................................................................................44
使用觸控式螢幕.................................................................................................................................................44
使用螢幕鍵盤.....................................................................................................................................................45
應用程式.............................................................................................................................................................45
存取應用程式.........................................................................................................................................49
在最近用過的應用程式之間切換.........................................................................................................50

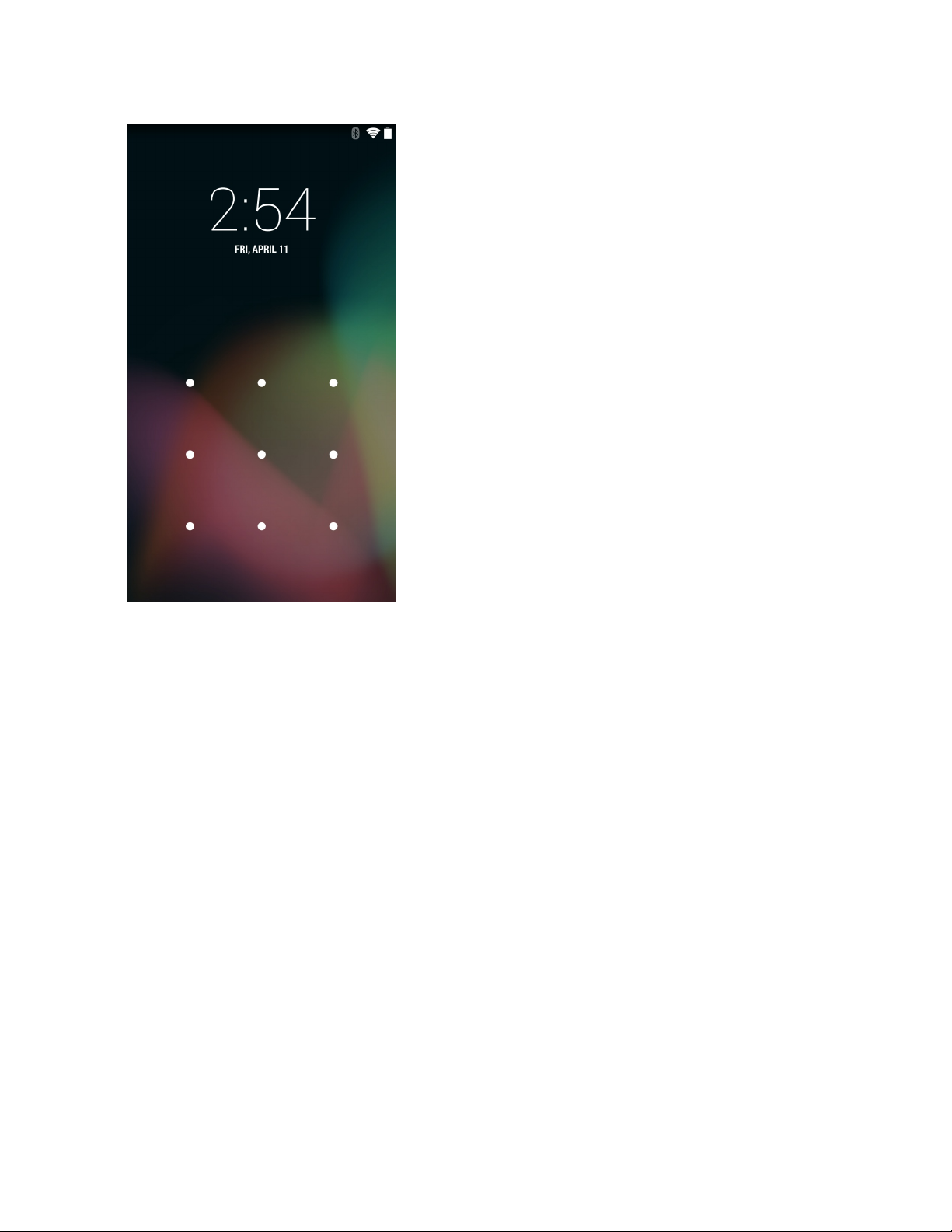

解除鎖定螢幕.....................................................................................................................................................51
單一使用者模式.....................................................................................................................................51
多位使用者模式.....................................................................................................................................54
多位使用者登入.........................................................................................................................54
多位使用者登出.........................................................................................................................55
重設 裝置............................................................................................................................................................55
執行軟重設.............................................................................................................................................55
執行強制重設.........................................................................................................................................55
暫停模式.............................................................................................................................................................56
第 3 章： 應用程式..................................................................................................59
檔案瀏覽器.........................................................................................................................................................59
聯絡人.................................................................................................................................................................60
新增聯絡人.............................................................................................................................................60
編輯聯絡人.............................................................................................................................................60
刪除聯絡人.............................................................................................................................................60
相機 ....................................................................................................................................................................61
拍照.........................................................................................................................................................61
拍攝全景相片.........................................................................................................................................63

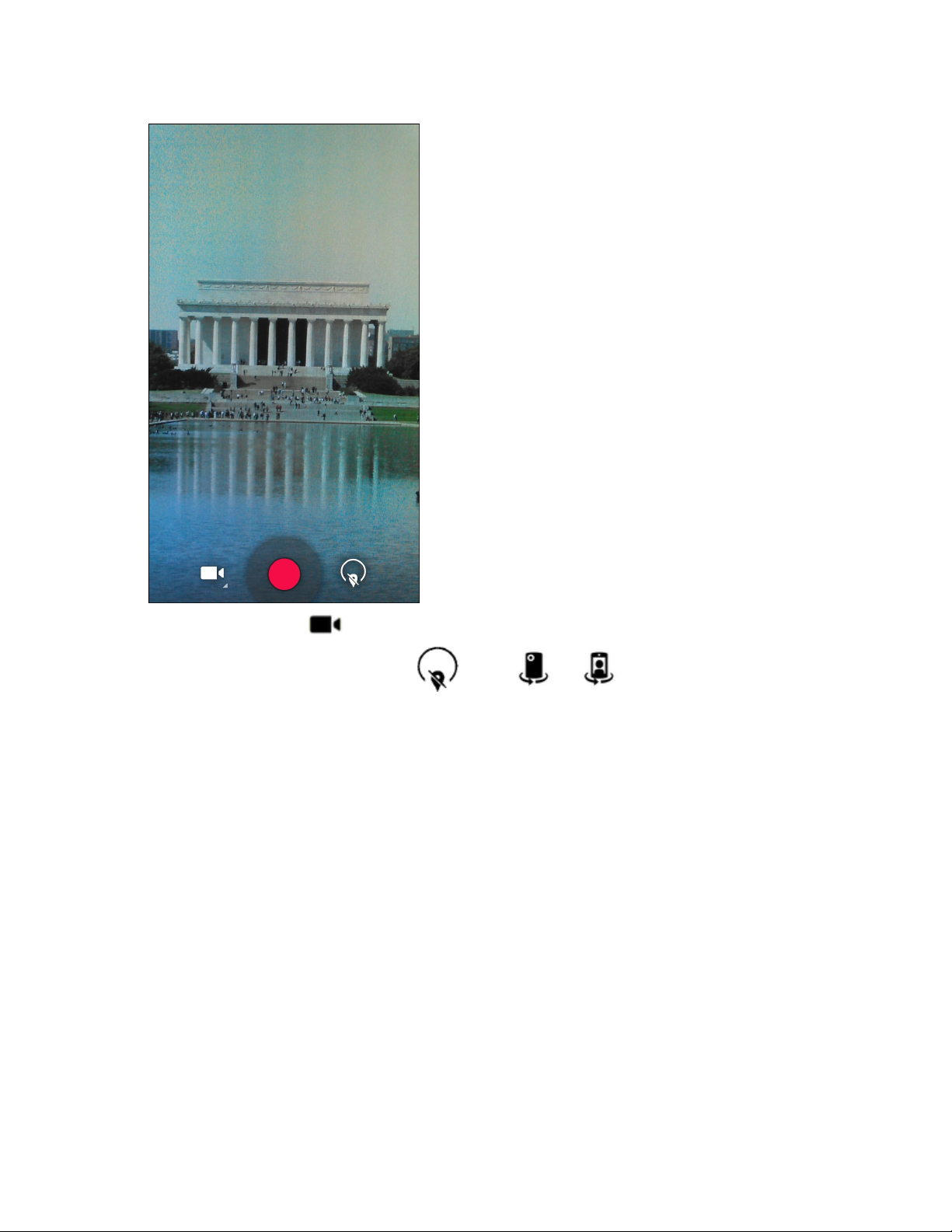

錄製影片.................................................................................................................................................64
相片設定.................................................................................................................................................66
影片設定.................................................................................................................................................68
圖片庫.................................................................................................................................................................69
使用相簿.................................................................................................................................................70
共用相簿.....................................................................................................................................71
取得相簿資訊.............................................................................................................................71
刪除相簿.....................................................................................................................................72
使用相片.................................................................................................................................................72
檢視及瀏覽相片.........................................................................................................................72
裁剪相片.....................................................................................................................................73
將相片設為聯絡人圖示.............................................................................................................74
分享相片.....................................................................................................................................74
刪除相片.....................................................................................................................................75
使用影片.................................................................................................................................................75
觀賞影片.....................................................................................................................................75
共用影片.....................................................................................................................................76
刪除影片.....................................................................................................................................76
DataWedge 示範................................................................................................................................................. 77
錄音程式.............................................................................................................................................................78
PTT Express Voice 用戶端.................................................................................................................................78
內容 | 9
啟用 PTT 通訊........................................................................................................................................80
選擇通話群組.........................................................................................................................................80
PTT 通訊.................................................................................................................................................80
建立群組通話.............................................................................................................................81
停用 PTT Express 語音用戶端通訊...................................................................................................... 82

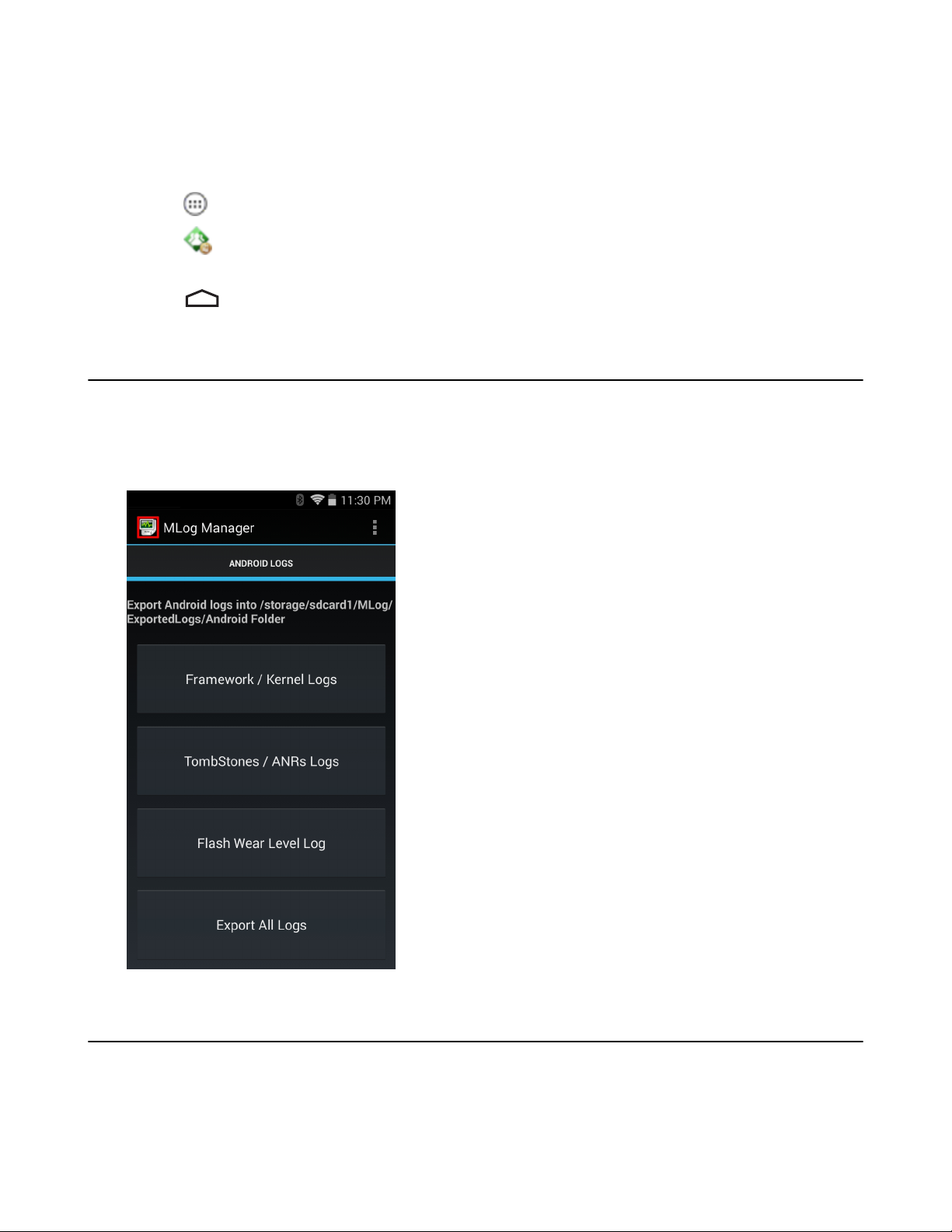

MLog Manager....................................................................................................................................................82
SimulScan Demo.................................................................................................................................................82
匯出範例表單.........................................................................................................................................83
郵務、運輸及物流範例.........................................................................................................................83
製造範例.................................................................................................................................................85
設定.........................................................................................................................................................86
自訂示範.................................................................................................................................................86
RxLogger.............................................................................................................................................................87
Elemez.................................................................................................................................................................88
停用 Elemez 資料收集...........................................................................................................................89
啟用 Elemez 資料收集...........................................................................................................................89
第 4 章： 資料擷取..................................................................................................91
成像.....................................................................................................................................................................91
RS507 免持式成像器......................................................................................................................................... 91
掃描考量事項.....................................................................................................................................................92
成像器掃描.........................................................................................................................................................92
使用 RS507 免持式成像器擷取條碼................................................................................................................ 94
上使用 SSI 配對 RS507 免持式成像器................................................................................................ 95
使用藍牙 HID 配對 RS507 免持式成像器...........................................................................................96
使用 DataWedge................................................................................................................................................. 96
啟用 DataWedge..................................................................................................................................... 96
停用 DataWedge..................................................................................................................................... 97
第 5 章： 無線..........................................................................................................99
無線區域網路.....................................................................................................................................................99
掃描並連線至 Wi-Fi 網路..................................................................................................................... 99
設定 Wi-Fi 網路................................................................................................................................... 101
手動新增 Wi-Fi 網路........................................................................................................................... 103
設定代理伺服器...................................................................................................................................103
設定裝置使用靜態 IP 位址................................................................................................................. 104
進階 Wi-Fi 設定................................................................................................................................... 105
移除 Wi-Fi 網路................................................................................................................................... 106
藍牙...................................................................................................................................................................107
適應性跳頻...........................................................................................................................................107
安全性...................................................................................................................................................107
藍牙設定檔...........................................................................................................................................107
藍牙電源狀態.......................................................................................................................................108
藍牙無線電的電源...............................................................................................................................108
啟用藍牙...................................................................................................................................108
停用藍牙...................................................................................................................................108
搜尋藍牙裝置.......................................................................................................................................109
變更藍牙名稱.......................................................................................................................................110
連線至藍牙裝置...................................................................................................................................110
選取藍牙裝置上的設定檔...................................................................................................................110
取消與藍牙裝置的配對.......................................................................................................................110
近距離通訊 (NFC)............................................................................................................................................111
讀取 NFC 卡......................................................................................................................................... 111
使用 NFC 分享資訊............................................................................................................................. 112
10 | 內容
企業 NFC 設定..................................................................................................................................... 113
資料使用量.......................................................................................................................................................115
第 6 章： 配件........................................................................................................117
配件...................................................................................................................................................................117
2 槽式充電專用通訊座....................................................................................................................................119
為裝置充電...........................................................................................................................................119
為備用電池充電...................................................................................................................................120
電池充電...............................................................................................................................................121
2 槽式 USB/乙太網路通訊座.......................................................................................................................... 121
為裝置充電...........................................................................................................................................122
為備用電池充電...................................................................................................................................123
電池充電...............................................................................................................................................124
USB/乙太網路通訊.............................................................................................................................. 124
建立乙太網路連線...............................................................................................................................125
5 槽式充電專用通訊座....................................................................................................................................125
為 TC70 充電........................................................................................................................................126
電池充電...............................................................................................................................................128
5 槽式乙太網路通訊座....................................................................................................................................128
為 TC70 充電........................................................................................................................................129
電池充電...............................................................................................................................................131
建立乙太網路連線...............................................................................................................................131
LED 指示燈.......................................................................................................................................... 132
4 槽式電池充電器............................................................................................................................................132
備用電池充電.......................................................................................................................................132
電池充電...............................................................................................................................................133
磁條讀取器.......................................................................................................................................................133
連接磁條讀取器...................................................................................................................................133
移除磁條讀取器...................................................................................................................................134
讀取磁卡...............................................................................................................................................135
2.5 公釐音訊介面卡.........................................................................................................................................136
連接 2.5 公釐音訊轉接器....................................................................................................................136
將耳機連接至音訊轉接器...................................................................................................................137
配備音訊轉接器的裝置放入皮套時...................................................................................................138
卸下 2.5 公釐音訊介面卡....................................................................................................................139
3.5 公釐音訊介面卡.........................................................................................................................................139
安裝 3.5 公釐音訊介面卡....................................................................................................................140
將耳機連接到 3.5 公釐音訊介面卡....................................................................................................140
配備 3.5 公釐音訊介面卡的裝置放入皮套時....................................................................................141
移除 3.5 公釐音訊介面卡....................................................................................................................142
咬合式 USB 纜線............................................................................................................................................. 142
連接 TC70.............................................................................................................................................142
USB 通訊.............................................................................................................................................. 143
為 TC70 充電........................................................................................................................................143
與 TC70 中斷連線................................................................................................................................144
電池充電...............................................................................................................................................145
充電纜線接頭...................................................................................................................................................145
為 TC70 充電........................................................................................................................................145
電池充電...............................................................................................................................................147
咬合式 DEX 纜線.............................................................................................................................................147
連接 TC70.............................................................................................................................................148
DEX 通訊..............................................................................................................................................148
與 TC70 中斷連線................................................................................................................................149
觸發器握把.......................................................................................................................................................150
安裝觸發器握柄板...............................................................................................................................150
內容 | 11
將裝置插入觸發器握把中...................................................................................................................151
從觸發器握柄移除裝置.......................................................................................................................152
第 7 章： 維護和疑難排解....................................................................................155
維護 TC70.........................................................................................................................................................155
電池安全準則...................................................................................................................................................155
清潔指示...........................................................................................................................................................156
清潔 TC70.............................................................................................................................................156
清潔接頭...................................................................................................................................157
清潔通訊座接頭.......................................................................................................................157
疑難排解...........................................................................................................................................................157
TC70 .....................................................................................................................................................158
第 8 章： 技術規格................................................................................................161
TC70..................................................................................................................................................................161
12 | 內容
關於本指南
簡介
本指南提供使用 TC70 行動資料終端與配件的相關資訊。
註： 本指南中的畫面與視窗圖片為參考範例，與真正的畫面可能不同。
文件集
TC70 文件集針對特定使用者需求提供相關資訊，其中包括：
13 | 關於本指南
• 《TC70
• 《TC70
• 《TC70
快速入門指南
使用者指南
》 - 說明如何使用 TC70。
整合業者指南
》 - 說明如何設定並使用 TC70。
》 - 說明如何設定 TC70 與配件。
組態
本指南涵蓋下列組態：
組態 無線電 顯示幕 記憶體 資料擷取選項 作業系統
TC70 專業人員
(不含 Google 行
動服務 (GMS ))
TC70 標準 (具有
GMS)
WLAN：802.11
a/b/g/n/d/h/i/k/r
WPAN：低功耗
藍牙 v4.0
WLAN：802.11
a/b/g/n/d/h/i/k/r
WPAN：低功耗
藍牙 v4.0
4.7 吋高畫質
(1280 x 720)
LCD
4.7 吋高畫質
(1280 x 720)
LCD
1 GB RAM / 8
GB 快閃記憶體
(SLC 高可靠度
快閃記憶體)
1 GB RAM / 8
GB 快閃記憶體
(SLC 高可靠度
快閃記憶體)
2D 顯像器與整
合式 NFC
2D 顯像器與整
合式 NFC
Android 系統、
Android OpenSource Project
4.4.2。
Android 系統，
Android OpenSource Project
4.4.3 與 GMS。
軟體版本
若要判斷目前的軟體版本，請觸控 > About phone (關於手機)。
• Model number (型號) - 顯示型號。
• Android version (Android 版本) - 顯示作業系統版本。
• Kernal version (核心版本) - 顯示核心版本號碼。
• Build number (組建號碼) - 顯示軟體組建號碼。
若要判斷裝置序號，請觸控
• Serial number (序號) - 顯示序號。
> About phone (關於電話) > Status (狀態)。
MN001120A02TC-A | 8 月 2015 年
14 | 關於本指南
章節說明
本指南包括下列主題：
•
初次使用 第
•
使用
TC70 第 37 頁 提供操作 TC70 的相關資訊。
•
應用程式 第
•
資料擷取 第
•
無線 第
•
配件 第
•
維護和疑難排解 第
解解決方案。
•
技術規格 第
記號慣例
17 頁 提供關於設定以及初次執行 TC70 的相關資訊。
59 頁 提供 TC70 上安裝的應用程式之使用資訊。
91 頁 提供使用成像器擷取條碼資料的相關資訊。
99 頁 提供各種無線選項的相關資訊。
117 頁 提供使用 TC70 配件的相關資訊。
155 頁 包括如何清潔的指示，並針對在 TC70 操作期間可能發生的問題，提供疑難排
161 頁 提供 TC70 的技術規格。
本文件採用下列慣例：
•
斜體
用於強調下列項目：
- 本文件與相關文件內的章節
- 畫面上的圖示。
• 粗體字用於強調下列項目：
- 對話方塊、視窗與畫面名稱
- 下拉式清單與清單方塊名稱
- 核取方塊與選項按鈕名稱
- 畫面上的按鈕名稱。
• 圓點 (•) 代表：
- 操作項目
- 替代方式清單
- 不一定要按順序進行的必要步驟清單
• 順序清單 (例如說明逐步程序的清單) 會以編號清單顯示。
圖示使用慣例
本文件集的設計目的是要提供讀者更多視覺提示。下列圖形圖示將在整份文件集中用到。這些圖示及其相關
的意義如下所述。
警告： 「警告」一字及相關的安全圖示代表，如果您忽略這項資訊，可能會導致死亡或嚴重人身
傷害，或產品嚴重損壞。
注意： 「注意」一字及相關的安全圖示代表，如果您忽略這項資訊，可能會導致輕微或普通人身
傷害，或產品嚴重損壞。
註： 「註」所包含的資訊會比前後的文字更重要，例如例外狀況或先決條件。此外也會提供讓讀
者取得其他資訊的位置、提醒讀者如何完成某項動作 (例如，當某項動作不屬於目前的程序時)，或
告知讀者某個項目位於螢幕上的位置。「註」沒有相關的警告等級。
8 月 2015 年 | MN001120A02TC-A
相關文件
關於本指南 | 15
• TC70
• TC70
• TC70
如需本指南與所有指南的最新版本，請造訪：Support Central。
快速入門指南
法規指南
整合業者指南
，p/n MN000977Axx。
，p/n MN000976Axx。
，p/n MN001152Axx。
維修資訊
如果您對於設備有任何問題，請聯絡您所在地區的客戶支援中心。聯絡資訊可於下列網址取得：http://
www.zebra.com/support。
聯絡支援中心時，請備好以下資料：
• 裝置序號 (請見製造標籤)
• 型號或產品名稱 (請見製造標籤)
• 軟體類型和版本號碼
圖 1：製造標籤
客戶支援中心將於支援合約規定期限內，以電子郵件或電話回覆問題。
如果客戶支援中心無法解決問題，使用者需將設備送回維修，我們將提供專門的說明。若在運送期間因使用
未經本公司核准的運送容器而發生任何損壞，恕不負責。以不當方式運送本裝置可能會使保固失效。送修
前，從裝置中取出 microSD 卡。
若裝置購自業務合作夥伴，請與該業務合作夥伴聯絡以取得支援。
MN001120A02TC-A | 8 月 2015 年
第
1
章
初次使用
本章提供關於設定以及初次執行裝置的相關資訊。
開封
低階程序:
17 | 初次使用
1 請小心取下 TC70 的所有保護材料，並保存外盒供日後收納與運送。
2 確認已收到下列物品：
• TC70 行動資料終端
• 4,620 mAH 鋰離子電池
• 腕帶
• 法規指南
• 快速入門指南
3 檢查設備是否有任何損壞。若設備有任何遺失或損壞，請立即聯絡全球客戶支援中心。
4 初次使用 TC70 前，請先撕下掃描窗、顯示幕和相機視窗上的包裝保護膜。
MN001120A02TC-A | 8 月 2015 年
1
17
16
13
6
2
3
8
15
18
7
4
5
9
10
14
11
12
18 | 初次使用
功能
圖 2： TC70 前視圖
表 1：前視圖功能
編號 項目 功能
1 觸控式螢幕 顯示操作 TC70 所需的所有資訊。
2 PTT 按鈕 進行即按即說通訊 (可設定)。
3 掃描按鈕 進行資料擷取 (可設定)。
4 返回按鈕 顯示前一個畫面。
5 首頁按鈕
6 麥克風 用於聽筒模式通訊。
7 充電接點 透過纜線與通訊座提供裝置電源。
8 喇叭
9 搜尋按鈕
按一下即顯示首頁畫面。按住一小段時間即顯示最近用過的應用程
式。
在具有 GMS 的 TC70 上，按住一小段時間會開啟 Google 立即畫面。
提供影片及音樂播放的音訊輸出。以喇叭擴音模式提供音訊。
開啟搜尋應用程式 (可設定)。
表格 (續
)...
8 月 2015 年 | MN001120A02TC-A
編號 項目 功能
26
25
23
22
20
19
29
28
27
21
24
23
在具有 GMS 的 TC70 上，開啟「最近的應用程式」(Recent App) 畫
面。
10 功能表按鈕 開啟具有會影響目前畫面或應用程式項目的功能表。
11 光源感應器 判斷環境光線以控制螢幕背光強度。
12 距離感應器 判斷聽筒模式時關閉顯示幕的距離。
13 電源按鈕 開啟或關閉顯示幕。按住以重設裝置或關機。
14 麥克風 用於喇叭擴音模式下的通訊。
15 受話器 用於聽筒模式播放音訊。
16 充電/通知 LED 表示電池在充電時的狀態與應用程式產生的通知。
17 資料擷取 LED 表示資料擷取狀態。
18 前方相機 用於拍照與錄製影片。
圖 3： TC70 後視圖
初次使用 | 19
表 2：後視圖功能
編號 項目 功能
19 介面接頭 透過纜線與配件提供 USB 主機與用戶端通訊、音訊與裝置充電功
20 掃描器窗口 使用成像器提供擷取資料。
能。
21 麥克風 用於影片錄製過程與噪音消除。
22 音量增加/降低按鈕增加與降低音訊音量 (可設定)。
23 電池釋放卡榫 按下以取出電池。
MN001120A02TC-A | 8 月 2015 年
表格 (續
)...
20 | 初次使用
編號 項目 功能
24 彈性套管 用於固定選用的手寫筆。
25 電池 為裝置提供電源。
26 腕帶 用於將裝置緊握在您手中。
27 腕帶安裝點 提供腕帶鎖定點。
28 相機 拍攝相片和影片。
29 相機閃光燈 提供相機照明。
設定
使用時機與地點： 初次使用 TC70 時，請執行此程序。
低階程序:
1 安裝 micro secure digital (SD) 卡 (選用)。
2 安裝腕帶 (選用)。
3 安裝電池。
4 為 TC70 充電。
5 將 TC70 開機。
插入 microSD 卡
microSD 卡插槽提供了次要的非揮發性儲存。此插槽位於電池組下方。如需詳細資訊，請參閱該卡隨附的說
明文件，並遵循製造商的建議使用。
注意： 請遵循適當的靜電放電 (ESD) 預防措施，以免 micro SD 卡受損。適當的 ESD 預防措施包括
但不限於在 ESD 墊上操作，並確保操作員已適當接地。
低階程序:
1 取下腕帶 (如有安裝)。
2 提起卡蓋。
圖 4：提起卡蓋
3 將 microSD 卡插入卡座蓋，並請務必將卡片滑入座蓋兩側的固定處。
4 裝回 SIM 卡蓋。
8 月 2015 年 | MN001120A02TC-A
安裝腕帶與電池
註： 安裝腕帶是選用功能。若不安裝腕帶，請略過本節。
低階程序:
1 從腕帶插槽移除腕帶密封板。將腕帶密封板存放在安全的地方以供未來更換。
圖 5：移除密封板
2 將腕帶板插入腕帶插槽。
圖 6：插入腕帶
初次使用 | 21
3 以底端先放入的方式，將電池插入 TC70 背面的電池室。
圖 7：將電池底端插入電池室
4 將電池頂端旋入電池室。
5 將電池推入電池室，直到電池釋放卡榫卡入定位。
MN001120A02TC-A | 8 月 2015 年
22 | 初次使用
圖 8：向下輕壓電池
6 將腕帶固定夾插入腕帶固定孔並向下拉，直到卡入定位。
圖 9：固定腕帶固定夾
安裝電池
低階程序:
1 以底端先放入的方式，將電池插入 TC70 背面的電池室。
圖 10：將電池底端插入電池室
2 將電池頂端旋入電池室。
3 將電池推入電池室，直到電池釋放卡榫卡入定位。
圖 11：向下輕壓電池
8 月 2015 年 | MN001120A02TC-A
初次使用 | 23
為電池充電
第一次使用 TC70 前，請先為主電池充電，直到綠色充電/通知發光二極體 (LED) 持續亮起。若要為 TC70 充
電，請使用纜線或具適當電源供應器的通訊座。如需 TC70 可用配件的資訊，請參閱
細資訊。
• 咬合式 USB 纜線
• 充電纜線接頭
• 2 槽式充電專用通訊座
• 2 槽式 USB/乙太網路通訊座
• 5 槽式充電專用通訊座
• 5 槽式乙太網路通訊座
4,620 mAh 的電池在室溫下約需六小時即可完全充電。
可於 0 °C 至 40 °C (32 °F 至 104 °F) 的溫度下為電池充電。TC70 或配件一律會以安全和智慧的方式為電池充
電。在較高的溫度下 (例如，大約 +37 °C (+98 °F))，TC70 或配件可能會在短時間內短暫交替啟用與停用電池
充電，以將電池維持在可接受的溫度。TC70 或配件會在溫度異常而停止充電時透過 LED 指示。
低階程序:
1 若要為主電池充電，請將充電配件連接至適當的電源。
2 將 TC70 插入通訊座或與纜線連接。TC70 會開啟並開始充電。充電時，充電/通知 LED 會閃爍琥珀色
燈，充飽電時，綠色燈會持續亮起。
配件 第
117 頁以取得詳
充電指示燈
表 3：充電/通知 LED 充電指示燈
狀態 表示
未亮燈 TC70 未進行充電。TC70 未正確插入通訊座或連接至電源。充電器/
通訊座沒有通電。
緩慢閃爍琥珀色燈 (每 2 秒閃爍 1 次) TC70 正在充電。
持續亮起綠色燈 充電完成。
快速閃爍琥珀色燈 (每秒閃爍 2 次)
緩慢閃爍紅色燈 (每 2 秒閃爍 1 次) TC70 正在充電，但是電池可用壽命已屆。
持續亮起紅燈 充電完成，但是電池可用壽命已屆。
快速閃爍紅色燈 (每秒閃爍 2 次)
充電錯誤，例如：
• 溫度太低或太高。
• 充電時間過長而未完成充電 (通常所需時間為八小時)。
充電錯誤，但是電池可用壽命已屆，例如：
• 溫度太低或太高。
• 充電時間過長而未完成充電 (通常所需時間為八小時)。
Google 帳號設定
註：
TC70 必須連線到網際網路，透過 Wi - Fi，按順序設定 Google 帳號。
TC70 第一次啟動，會顯示設定精靈。依照畫面上的說明設定 Google 帳號，設定 Google Wallet 以便從 Play
Store 購買項目、輸入您的個人資訊，以及啟用備份/還原功能。
MN001120A02TC-A | 8 月 2015 年
24 | 初次使用
更換電池
注意： 電池更換期間請勿新增或移除 SIM、SAM 或 microSD 卡。
低階程序:
1 移除任何連接至裝置的配件。
2 按住電源按鈕，直到功能表顯示。
3 觸控 Power off (關機)。
4 如果已連接腕帶，請將腕帶固定夾向上滑至 TC70 頂端，然後抬起。
圖 12：移除腕帶固定夾
5 按下兩個電池卡榫。
圖 13：按下電池釋放卡榫
6 從 TC70 取出電池。
8 月 2015 年 | MN001120A02TC-A
圖 14：抬起電池
初次使用 | 25
7 以底端先放入的方式，將替換電池插入 TC70 背面的電池室。
8 將電池壓下，直到電池卡榫卡入定位。
9 裝回腕帶 (如有需要)。
10 按住電源按鈕以啟動 TC70。
更換 microSD 卡
低階程序:
1 按住電源按鈕，直到功能表顯示。
2 觸控 Power off (關機)。
3 如果已連接腕帶，請將腕帶固定夾向上滑至 TC70 頂端，然後抬起。
圖 15：移除腕帶固定夾
4 按下兩個電池卡榫。
MN001120A02TC-A | 8 月 2015 年
26 | 初次使用
5 從 TC70 取出電池。
6 提起卡蓋。
圖 16：取下卡蓋
7 從卡座中取出 microSD 卡。
8 按下卡蓋並確認它已正確放置。
9 插入替換的 microSD 卡。
10 裝回卡蓋。
圖 17：裝回卡蓋
11 以底端先放入的方式，將電池插入 TC70 背面的電池室。
12 將電池壓下，直到電池卡榫卡入定位。
13 裝回腕帶 (如有需要)。
14 按住電源按鈕以啟動 TC70。
電池管理
註：
檢查電池充電量之前，請先移除 TC70 的 AC 電源 (通訊座或纜線)。
若要檢查主電池的充電狀態，請在首頁畫面觸控 > > About phone (關於手機) > Battery
Management (電池管理)。
Battery status (電池狀態) 表示電池正在放電；Battery level (電池存量) 則會列出電池電量 (以完全充電的百分
比表示)。
監控電池使用
Battery (電池) 畫面會列出耗用最多電池電力的應用程式。如果下載的應用程式耗用過多電力，也可以使用
此畫面關閉應用程式。
觸控
> > Battery (電池)。
8 月 2015 年 | MN001120A02TC-A
圖 18：電池畫面
初次使用 | 27
Battery (電池) 畫面會列出使用電池的應用程式。畫面頂端的放電圖表會顯示上次充電之後的電池放電率 (連
接至充電器的一小段時間會在圖表底部以綠色細線條顯示)，以及裝置使用電池電力執行的時間。
觸控 Battery (電池) 畫面中的應用程式即可顯示其耗電量詳細資料。不同的應用程式會顯示不同的資訊。有
些應用程式附有按鈕，可供您開啟設定畫面以調整電源使用。
電池電量偏低通知
電池電量低於 18% 時，TC70 會顯示通知，要求將 TC70 連接至電源。 使用者應任選一種充電配件為電池充
電。
圖 19：電池電量偏低通知
電池電量低於 10% 時，TC70 會顯示通知，要求將 TC70 連接至電源。使用者需任選一種充電配件為電池充
電。
電池電量低於 4% 時，TC70 會關機。
使用者需任選一種充電配件為 TC70 充電。
MN001120A02TC-A | 8 月 2015 年
28 | 初次使用
電池最佳化
請遵循下列節省電池電力的秘訣：
• 一段短時間不使用後，請將螢幕設定為關閉。請參閱
• 降低螢幕亮度。請參閱
• 不使用時，請關閉所有的無線電。
• 關閉電子郵件、日曆、聯絡人及其他應用程式的自動同步處理。
• 使用電源控制小工具檢查及控制無線電狀態、畫面亮度和同步處理。
• 減少使用使 TC70 進入暫停模式的應用程式 (例如音樂、 和影片應用程式)。
設定螢幕亮度 第
29 頁。
設定螢幕逾時設定 第
29 頁。
關閉無線電
低階程序:
1 按住電源按鈕，直到功能表顯示。
2
觸控 Airplane mode (飛航模式)。飛航圖示
會出現在狀態列中，表示所有無線電已關閉。
設定日期與時間
當無線 LAN 不支援 Newtwork Time Protocol (NTP)，使用者才需要設定時區或設定日期與時間。
低階程序:
1
在首頁畫面，觸控 。
2
觸控
3
觸控
4 觸控 Automatic date & time (自動日期與時間) 以停用自動同步日期與時間。
5 觸控 Set date (設定日期)。
6 將滑桿向上或向下移動即可選擇月份、日期及年份。
7 觸控 Done (完成)。
8 觸控 Set time (設定時間)。
9 將滑桿向上或向下移動即可選擇小時、分鐘及上午/下午。
10 觸控 Done (完成)。
11 觸控 Select time zone (選取時區)。
12 從清單中選擇目前的時區。
13
觸控 。
。
Date & time (日期與時間)。
8 月 2015 年 | MN001120A02TC-A
顯示設定
使用「Display (顯示)」設定即可調整螢幕亮度、變更背景影像、啟用畫面旋轉、設定睡眠時間與變更字型大
小。
設定螢幕亮度
若要設定螢幕亮度：
低階程序:
初次使用 | 29
1
觸控
2
觸控 。
3
觸控 Display (顯示)。
4 觸控 Brightness (亮度)。
圖 20：亮度對話方塊
5 在 Brightness (亮度) 對話方塊中觸控 Auto (自動)，以設定 TC70 使用內建光源感應器自動調整亮度。取
消選取 Auto (自動) 以手動設定亮度。使用滑桿設定亮度。
6
觸控 。
。
設定畫面旋轉
畫面旋轉功能預設為停用。若要啟用畫面旋轉：
低階程序:
1
在首頁畫面，觸控
2
觸控
3
觸控
4 核取 Auto-rotate screen (自動旋轉畫面)，將 TC70 設定為 TC70 旋轉時自動切換方向。
。
Display (顯示)。
。
註：
首頁畫面不會旋轉。
5
觸控 。
設定螢幕逾時設定
若要設定螢幕休眠時間：
低階程序:
1
在首頁畫面，觸控
2
觸控 。
3
觸控 Display (顯示)。
4 觸控 Sleep (休眠)。
。
MN001120A02TC-A | 8 月 2015 年
30 | 初次使用
5 選取其中一個休眠時間數值。
• 15 seconds (15 秒)
• 30 seconds (30 秒)
• 1 minute (1 分鐘) (預設值)
• 2 minutes (2 分鐘)
• 5 minutes (5 分鐘)
• 10 minutes (10 分鐘)
• 30 minutes (30 分鐘)
6
觸控 。
設定字型大小
若要設定系統應用程式的字型大小：
低階程序:
1
觸控
2
觸控 。
3
觸控 Display (顯示)。
4 觸控 Font size (字型大小)。
5 選取一個字型大小數值。
• 小
• Normal (適中) (預設值)
• 大
• 「Huge (特大)」
6
觸控 。
。
設定觸控鍵指示燈
螢幕下的四個觸控鍵為背光照明。設定觸控鍵指示燈以節省電池電力。
低階程序:
1
觸控 。
2
觸控
3
觸控 Display (顯示)。
4 觸控 Touch key light (觸控鍵指示燈)。
5 請選取一個選項：
。
• Always off (保持關閉) - 觸控鍵指示燈關閉。
• 6 seconds (6 秒) - 觸控鍵指示燈會持續亮起六秒，然後關閉 (預設)。
• 10 seconds (10 秒) - 觸控鍵指示燈會持續亮起 10 秒，然後關閉。
• 15 seconds (15 秒) - 觸控鍵指示燈會持續亮起 15 秒，然後關閉。
• 30 seconds (30 秒) - 觸控鍵指示燈會持續亮起 30 秒，然後關閉。
• 1 minute (1 分鐘) - 觸控鍵指示燈會持續亮起一分鐘，然後關閉。
• Always on (保持開啟) - 螢幕開啟時，觸控鍵指示燈就會亮起。
8 月 2015 年 | MN001120A02TC-A
圖 21：觸控鍵指示燈對話方塊
初次使用 | 31
6
觸控 。
觸控模式
TC70 顯示幕能偵測以下觸控方式：使用手指、觸控手寫筆或手指戴上手套。
註：
手套材質可為醫用乳膠、皮革，棉布或毛線。
為獲得最佳效能，請使用經認證的 Zebra 手寫筆。
低階程序:
1
觸控 。
2
觸控 。
3
觸控 Display (顯示)。
4 觸控 Touch Mode (觸控模式)。
圖 22：觸控模式對話方塊
5 觸控 Stylus and Finger (手寫筆與手指) 以在螢幕上使用手指或手寫筆，或觸控 Glove and Finger (手套與
手指) 以在螢幕上使用手指或戴上手套的手指。
6
觸控 。
MN001120A02TC-A | 8 月 2015 年
32 | 初次使用
設定通知 LED
例如電子郵件和 VoIP 等應用程式產生可程式化通知，或指示 TC70 已連接至藍牙裝置時，充電/通知 LED 指
示燈會亮起藍色。LED 通知預設為啟用。若要變更通知設定：
低階程序:
1
在首頁畫面，觸控
2
觸控 。
3
觸控 Display (顯示)。
4 觸控 Pulse notification light (漸變通知指示燈) 以開啟或關閉通知。
5
觸控 。
。
一般音效設定
使用 Sounds (音效) 設定即可設定媒體及鬧鈴音量。在首頁畫面上，觸控 > > Sounds (音效)。此
外，也可觸控狀態列並向下拖曳以開啟通知面板。觸控 > > Sounds (音效)。
圖 23：音效畫面
• Volume (音量) – 用於變更媒體、鈴聲、通知和鬧鈴音量。
8 月 2015 年 | MN001120A02TC-A
圖 24：音量對話方塊
初次使用 | 33
-
- 控制音樂及媒體音量。
-
- 控制鈴聲音量。
-
- 控制系統通知音量。
-
-
- 底部列圖示：
• Audio profile (音訊設定檔) – 觸控以設定音訊設定檔。在 Audio profile (音訊設定檔) 畫面，請觸控 Audio
profile (音訊設定檔)。
- 控制鬧鐘音量。
- 控制掃描成功解碼嗶聲音量。
+
- 將將媒體和鬧鈴以外的所有聲音變為靜音模式。
+
- 將所有聲音將媒體和鬧鈴以外的所有聲音變為震動模式。
+
- 將所有聲音變為聲音模式。
MN001120A02TC-A | 8 月 2015 年
34 | 初次使用
圖 25：音訊設定檔對話方塊
- General (一般) – 標準的音訊設定 (預設)。
- increased clarity (增加清晰度) - 增加高頻音量。
• Call Ringtone and Vibrate (來電鈴聲與震動)
- Phone ringtone (電話鈴聲) - 觸控以選取接到來電時播放的鈴聲。
- Vibrate when ringing (響鈴時震動) - 核取以讓裝置在接到來電時震動 (預設值 – 啟用)。
• System (系統)
- Default notification (預設通知) - 觸控即可針對所有系統通知選擇播放的音效。
- Dial pad touch tones (撥號鍵盤觸控音) - 核取以在觸控電話按鍵時播放音效 (預設值 – 啟用)。
- Touch sounds (觸控音效) - 核取，以在畫面選取時播放音效 (預設值 – 啟用)。
- Screen lock sounds (螢幕鎖定音效) - 核取以在鎖定及解除鎖定螢幕時播放音效 (預設值 – 停用)。
- Vibrate on touch (觸控時震動) - 核取以讓裝置在觸控軟體鍵時與在特定畫面進行互動時震動 (預設值 –
啟用)。
喚醒來源
依預設，當使用者按下電源按鈕，TC 70 從暫停模式喚醒。TC 70 可以設定為在使用者按下裝置左側的 PPT
或「掃描」(Scan) 按鈕時喚醒。
低階程序:
1
觸控 。
2
觸控
3 觸控 Keypad (鍵盤) 核取方塊。核取方塊中會出現藍色的打勾。
Wake-Up Sources (喚醒來源)。
8 月 2015 年 | MN001120A02TC-A
圖 26：喚醒來源的對話方塊
初次使用 | 35
4
觸控 。
MN001120A02TC-A | 8 月 2015 年
37 | 使用 TC70
第
2
章
使用 TC70
簡介
本章說明 TC70 按鈕、狀態圖示與控制項目，並提供使用 TC70 的基本說明，其中包括重新設定 TC70 和輸入
資料。
Google 行動服務
註： 本節僅適用於具有 Google 行動服務 (GMS) 的 TC70 組態。
具有 GMS 的 TC70 包含為 TC70 提供其他功能的應用程式與服務。
GMS 包括：
• 應用程式 - GMS 會新增各種 Google 應用程式與相關小工具，包括 Chrome、Gmail、Drive 以及 Maps。
• 服務：
- 語音轉文字 - 可在網路連線或中斷連線的情況下，使用許多語言將任意格式的語音轉成文字。透過觸
控鍵盤上的麥克風圖示來啟動。
- TalkBack 服務 - 提供使用者介面上各部分的語音回饋。若要啟用，請前往 Settings (設定) >
Accessibility (協助工具)。
- Network Location Provider - 新增一個位置供應商，其可在不使用 GPS 的情況下，使用行動網路塔資
訊與 Wi-Fi 存取點資訊來提供位置。若要啟用，請前往 Settings (設定) > Location access (位置存取)。
- Widevine DRM - 啟用數位權利管理，以便可以顯示受保護的內容。從「Play 商店」透過「DRM 資
訊」啟用。
- Google Cloud Messaging (Google 雲端傳訊) - 可將資料從您的伺服器傳送至 TC70，也可以從相同連線
的裝置接收訊息。
- 備份與還原 - 可將使用者設定與應用程式備份到 Google 伺服器，並在隨後重設為原廠設定後從該伺服
器還原。
• Google 帳戶 - 建立並使用 Google 帳戶來以同步郵件、檔案、音樂、相片、聯絡人以及行事曆事件。
首頁畫面
首頁畫面會在 TC70 開啟時顯示。視設定而定，首頁畫面外觀可能有所不同。請聯絡您的系統管理員，以取
得詳細資訊。
暫停或螢幕自動關閉之後，首頁畫面會顯示鎖定滑桿。將 向右滑動至 即可解除螢幕鎖定。如需鎖
定螢幕的相關資訊，請參閱
解除鎖定螢幕 第
51 頁。
MN001120A02TC-A | 8 月 2015 年
38 | 使用 TC70
圖 27：Home (首頁) 畫面範例
表 4：首頁畫面項目
項目 說明
1 - 狀態列 顯示時間、狀態圖示 (右側) 及通知圖示 (左側)。如需詳細資訊，
請參閱
2 — 瀏覽器圖示
3 - 所有應用程式圖示 開啟 APPS (應用程式) 視窗。
4 — 捷徑圖示 開啟 TC70 上安裝的應用程式。如需詳細資訊，請參閱
開啟瀏覽器應用程式。
捷徑與小工具 第
5 — 小工具 啟動在首頁畫面上執行的獨立應用程式。如需詳細資訊，請參閱
應用程式捷徑與小工具 第
首頁畫面提供四個額外畫面，可放置小工具和捷徑。在螢幕上向左或向右輕掃以檢視其他畫面。
狀態圖示 第
42 頁。
39 頁和
管理通知 第
42 頁。
40 頁。
狀態列
狀態列會顯示時間、通知圖示 (左側) 和狀態圖示 (右側)。
應用程式
8 月 2015 年 | MN001120A02TC-A
使用 TC70 | 39
圖 28：通知及狀態圖示
表 5：首頁畫面項目
項目 說明
1 通知圖示。
2 狀態圖示。
如果狀態列無法容納所有通知，則會顯示 ，表示有更多通知存在。開啟通知面板即可檢視所有通知及狀
態。
狀態圖示
表 6：狀態圖示
圖示 說明
表示鬧鈴啟用中。
表示已將媒體和鬧鈴以外的所有音效設為靜音，震動模式為啟用中。
表示已將媒體和鬧鈴以外的所有音效設為靜音。
表示電池已完全充電。
表示電池電量已部分耗盡。
表示電池電量偏低。
表示電池電量極低。
表示電池充電中。
表示飛航模式啟用中。所有無線電皆已關閉。
表示已開啟藍牙。
表示 TC70 已連接至藍牙裝置。
連線至 Wi-Fi 網路。
無 Wi-Fi 訊號。
MN001120A02TC-A | 8 月 2015 年
40 | 使用 TC70
通知圖示
表 7：通知圖示
圖示 說明
表示有其他可檢視的通知。
表示資料正在同步處理。
表示預定的事件。
表示有開放的 Wi-Fi 網路可用。
表示正在播放歌曲。
表示發生登入或同步處理問題。
表示 TC70 正在上傳資料。
顯示動畫表示 TC70 正在下載資料，而靜止圖示則表示下載完成。
表示已透過 USB 纜線連接 TC70。
表示 TC70 已連線至虛擬私人網路 (VPN) 或與其中斷連線。
正在準備 SD 卡。
表示已在 TC70 上啟用 USB 偵錯。
表示已啟用「多位使用者」功能。只有安裝「MultiUser Administrator (多位使用者管理
員)」應用程式時才會出現。
表示新的使用者正在登入。只有安裝「MultiUser Administrator (多位使用者管理員)」應用
程式時才會出現。
顯示 PTT Express 語音用戶端的狀態。請參閱
圖示的完整清單。
表示 DataWedge 應用程式是在裝置上執行。
通知圖示 第
79 頁以取得 PTT Express 通知
管理通知
通知圖示會報告收到新訊息、日曆事件和鬧鈴以及進行中的事件。通知出現時，狀態列會顯示圖示及簡短說
明。請參閱
知的清單。
若要開啟通知面板，請將狀態列從畫面頂端向下拖曳。
8 月 2015 年 | MN001120A02TC-A
通知圖示 第
40 頁列出的可能通知圖示與其說明。開啟 Notifications (通知) 面板即可檢視所有通
圖 29：通知面板
使用 TC70 | 41
若要回應通知，請開啟「Notifications (通知)」面板，然後觸控通知。「Notifications (通知)」面板會關閉，後
續活動則視通知而定。
若要清除所有通知，請開啟通知面板，然後觸控 。此時會移除所有事件通知。進行中的通知仍會保留在
清單中。
觸控 以開啟「Quick Settings (快速設定)」畫面。
若要關閉「通知」面板，請將「通知」面板的底部拖曳至畫面頂端，或是觸控 。
快速設定
「Quick Settings (快速設定)」面板可讓您輕鬆存取一些常用的設定值。
將狀態列從畫面頂端向下拖曳。「Quick Settings (快速設定)」圖示會顯示在右上角。觸控
Settings (快速設定) 畫面。
以顯示 Quick
MN001120A02TC-A | 8 月 2015 年
42 | 使用 TC70
圖 30：快速設定
• Owner (擁有者) – 顯示擁有者的聯絡人影像。觸控以開啟擁有者的聯絡人資訊。使用者必須先在 People
(聯絡人) 應用程式中設定聯絡資訊。
• Brightness (亮度) – 開啟「Brightness (亮度)」設定對話方塊以設定畫面亮度。
• Settings (設定) – 開啟 Settings (設定) 畫面。
• Wi-Fi – 顯示目前的 Wi-Fi 連線。觸控以開啟 Wi-Fi 設定畫面。
• Battery (電池) – 顯示目前的電池充電量。觸控以開啟 Battery (電池) 畫面。
• Airplane Mode (飛航模式) – 顯示「Airplane Mode (飛航模式)」狀態。觸控以開啟與關閉「Airplane Mode
(飛航模式)」。開啟「Airplane Mode (飛航模式)」以關閉所有無線電。
• Bluetooth (藍牙) – 顯示藍牙無線電目前的狀態。觸控以開啟 Bluetooth (藍牙) 設定畫面。
• Location (位置) – 顯示「Location (位置)」設定目前的狀態。觸控以開啟 Location (位置) 設定畫面。
若要關閉「Quick Settings (快速設定)」面板，請將「Quick Settings (快速設定)」面板面板的底部拖曳至畫面
頂端，觸控畫面右上角的 或觸控 。
應用程式捷徑與小工具
應用程式捷徑 位於首頁畫面上，提供快速簡便存取應用程式的方式。小工具是放置在首頁畫面上的獨立應用
程式，可用來存取常用功能。
新增應用程式或小工具至首頁畫面
低階程序:
1 移至想要的首頁畫面。
2
觸控
3 視需要向右輕掃，尋找應用程式圖示或小工具。
。
8 月 2015 年 | MN001120A02TC-A
4 觸控並按住圖示或小工具，直到首頁畫面出現。
5 將圖示置於首頁畫面後放開手指。
在首頁畫面上移動項目
低階程序:
1 觸控並按住項目，直到其懸浮在畫面上。
2 將項目拖曳至新的位置。在畫面邊緣暫停以將項目拖曳至相鄰的首頁畫面。
3 放開手指即可將項目放置在首頁畫面上。
從首頁畫面移除應用程式或小工具
低階程序:
1 移至想要的首頁畫面。
2 觸控並按住應用程式捷徑或小工具圖示，直到它懸浮在畫面上。
3
將圖示拖曳至畫面頂端的
，然後放開。
資料夾
使用資料夾將類似的應用程式整理在一起。點一下資料夾以開啟並顯示資料夾中的項目。
使用 TC70 | 43
建立資料夾
若要建立資料夾，首頁畫面上必須至少有兩個應用程式圖示。
低階程序:
1 移至想要的首頁畫面。
2 觸控並按住一個應用程式圖示。
3 將圖示拖曳並疊放在另一個圖示的上方。
4 抬起並放開。
命名資料夾
低階程序:
1 觸控資料夾。
圖 31：開啟資料夾
2 觸控標題區域，然後使用鍵盤輸入資料夾名稱。
3 觸控鍵盤上的 Done (完成)。
4 觸控首頁畫面上的任意位置即可關閉資料夾。資料夾名稱會出現在資料夾下方。
圖 32：重新命名的資料夾
MN001120A02TC-A | 8 月 2015 年
44 | 使用 TC70
移除資料夾
低階程序:
1 觸控並按住資料夾圖示，直到該項目放大為止。
2
將圖示拖曳至
然後放開。
首頁畫面桌布
註： 使用動態桌布可能會縮短電池使用時間。
變更首頁畫面桌布
低階程序:
1 觸控 。
2 觸控 Wallpaper (桌布)。
3 從 Choose wallpaper from (選擇桌布來源) 功能表中，觸控 Gallery (圖片庫)、Live wallpapers (動態桌布)
或 Wallpapers (桌布)。
• Gallery (圖片庫) - 選取以使用儲存在裝置上的影像。
• Live wallpapers (即時桌布) - 選取以使用動畫桌布影像。
• Wallpapers (桌布) - 選取以使用桌布影像。
4 觸控 Save (儲存) 或 Set wallpaper (設定桌布)。
使用觸控式螢幕
使用多點觸控螢幕操作裝置。
• 點選 - 點選以：
- 選取畫面上的項目
- 使用螢幕鍵盤輸入字母和符號
- 按下螢幕上的按鈕
• 點選並按住 - 點選並按住：
- 首頁畫面上的項目，將其移至新位置或移至垃圾桶。
- 應用程式中的項目，即可在首頁畫面上建立捷徑。
- 首頁畫面，即可開啟功能表以自訂首頁畫面。
- 首頁畫面上的空白區域，直到功能表出現。
• 拖曳 - 點選並按住項目一會兒，然後在螢幕上移動手指，直到到達新位置。
• 輕掃 - 在螢幕上下或是左右移動手指，以進行下列操作：
- 解除鎖定螢幕
- 檢視其他首頁畫面
- 在「啟動器」視窗中檢視其他應用程式圖示
- 在應用程式畫面上檢視更多資訊。
• 點選兩下 - 在網頁、地圖或其他畫面點選兩下，即可放大和縮小。
• 捏合 - 在某些應用程式中，將兩根手指放在螢幕上，然後捏合可縮小、分開手指可放大。
8 月 2015 年 | MN001120A02TC-A
使用 TC70 | 45
使用螢幕鍵盤
使用螢幕鍵盤 即可在文字欄位中輸入文字。若要設定鍵盤設定，請觸控並按住 (逗號) > 然後選擇
Android keyboard settings (Android 鍵盤設定)。
編輯文字
在應用程式中或在應用程式之間編輯輸入的文字，並使用功能表命令剪下、複製和貼上文字。有些應用程式
不支援編輯部分或全部的顯示文字；有些應用程式則可能會以自己的方式來選取文字。
輸入數字、符號與特殊字元
若要輸入數字與符號：
• 觸控並按住其中一個頂端列按鍵，直到出現功能表為止，然後選取數字。具有替代字元的按鍵會於字元
底下顯示省略符號 ( ... )。
• 用一根手指觸控並按住 Shift 鍵，同時觸控一個或多個大寫字母或符號即可輸入該字元，然後同時放開兩
根手指即可返回小寫鍵盤。
•
觸控
•
觸控數字及符號鍵盤上的
即可切換至數字及符號鍵盤。
鍵以檢視其他符號。
若要輸入特殊字元，請觸控並按住數字或符號按鍵以開啟包含其他符號的功能表。
• 鍵盤上方會短暫顯示較大的按鍵。
• 具有替代字元的按鍵會於字元底下顯示省略符號 ( ... )。
應用程式
APPS (應用程式) 畫面會顯示所有已安裝程式的圖示。下表列出已安裝在 TC70 上的應用程式。如需安裝及
解除安裝應用程式的詳細資訊，請參閱《TC70
表 8：應用程式
圖示 說明
AppGallery (應用程式圖片庫) - 提供可安裝於 TC70 上的公用程式與示範應用程式之連
結。
或
Bluetooth Pairing Utility (藍牙配對公用程式) - 用於透過掃描條碼將 RS507 免持式成像
器與 TC70 配對。
整合業者指南
》。
Browser (瀏覽器) - 用於存取網際網路或內部網路。TC 70 專業人員 (不含 GMS ) 僅限。
Calculator (計算機) - 提供基本及工程用計算功能。
表格 (續
MN001120A02TC-A | 8 月 2015 年
)...
46 | 使用 TC70
圖示 說明
Calculator (行事曆) - 用來管理事件和約會。
Camera (相機) - 拍照或錄製影片。 如需詳細資訊，請參閱
Chrome - 用於存取網際網路或內部網路。TC 70 標準 (含 GMS ) 僅限。
Clock (時鐘) - 用來排程約會或喚醒的鬧鈴。
DataWedge - 可使用成像器擷取資料。
Downloads (下載) - 列出所有下載的檔案。
Drive - 上傳相片、影片、文件及其他檔案至個人儲存網站。TC 70 專業人員 (含 GMS )
僅限。
DWDemo - 提供使用成像器來執行資料擷取功能的示範。如需詳細資訊，請參閱
DataWedge
示範 第
77 頁。
相機 第
61 頁。
或
elemez — 用於提供診斷資訊。如需詳細資訊，請參閱 Elemez 第 88 頁。
Email (電子郵件) - 用來傳送及接收電子郵件。
File Browser (檔案瀏覽器) - 整理及管理 TC70 上的檔案。如需詳細資訊，請參閱
覽器 第
Gallery (圖片庫) - 用來檢視儲存於 microSD 卡上的相片。如需更多資訊，請參閱
第
Gmail - 用來使用 Google 電子郵件帳戶來傳送及接收電子郵件。 僅限 TC 70 TC 75 標準
(含 GMS )。
Google - 啟動 Google 搜尋應用程式。 僅限 TC 70 TC 75 標準 (含 GMS )。
59 頁。
69 頁。
檔案瀏
圖片庫
表格 (續
)...
8 月 2015 年 | MN001120A02TC-A
圖示 說明
Google Settings (Google 設定) - 用來將應用程式連線至 Google 帳戶、設定 Google Plus
帳戶、設定位置設定、設定搜尋功能，及設定「Android 裝置管理員」。 僅限 TC 70 TC
75 標準 (含 GMS )。
Google+ - 與 Google 社交網路上的人員聯繫。 僅限 TC 70 TC 75 標準 (含 GMS )。
Hangouts - 用來使用簡訊和相片與朋友通訊。 僅限 TC 70 TC 75 標準 (含 GMS )。
Maps - 用來在地圖上查看您的位置 (包括大眾運輸、交通或衛星重疊)。搜尋任何感興趣
的公司或地方。為駕駛、騎腳踏車的人、步行者和大眾運輸使用者提供轉由轉導覽，包
括語音指引、交通避讓與備用路線。 僅限 TC 70 TC 75 標準 (含 GMS )。
MLog Manager (MLog 管理程式) - 用於擷取記錄檔案以進行診斷。如需詳細資訊，請
參閱 MLog Manager 第 82 頁。
使用 TC70 | 47
MobiControl Stage - 開啟 Mobi Control Stage 應用程式以整備裝置。
Movie Studio (電影工作室) - 用於建立電影視訊。
MSP Agent (MSP 代理程式) - 可從 MSP 伺服器管理 TC70。每個裝置都需要購買適當的
MSP 用戶端授權，才能符合所需的管理功能層級。
MSRN - 使用確認真品保證書的配對咬合式磁條讀取器並進行佈建的咬合式磁條讀取
器。請參閱《TC70
Music (音樂) - 播放儲存於 microSD 卡上的音樂。TC 70 專業人員 (不含 GMS ) 僅限。
People (聯絡人) - 用來管理聯絡人資訊。
Phone (電話) - 用於在部分網路電話 (VoIP) 用戶端撥打電話 (僅開放 VoIP 通話者)。
整合業者指南
》以獲得更多資訊。
聯絡人 第
60 頁如需詳細資訊
Photos (相片) - 使用 Google 帳戶，同步處理照片。 僅限 TC 70 TC 75 標準 (含 GMS )。
Play Books (Play 圖書) - 用來讀書。 僅限 TC 70 TC 75 標準 (含 GMS )。
表格 (續
MN001120A02TC-A | 8 月 2015 年
)...
48 | 使用 TC70
圖示 說明
Play Games (Play 遊戲) - 用來玩遊戲。 僅限 TC 70 TC 75 標準 (含 GMS )。
Play Magazines (Play 雜誌) - 用來訂閱雜誌與線上閱讀。TC 70 ，而不僅 GMS 。
Play Movies & TV (Play 電影與電視) - 觀看裝置上的電影與影片。 僅限 TC 70 TC 75 標
準 (含 GMS )。
Play Music (Play 音樂) - 用來聽音樂。 僅限 TC 70 TC 75 標準 (含 GMS )。
播放 Newsstand - 顯示目前的新聞。 僅限 TC 70 TC 75 標準 (含 GMS )。
Play Store (Play 商店) - 從 Google Play 商店中下載音樂、電影、圖書和 Android 應用程
式與遊戲。 僅限 TC 70 TC 75 標準 (含 GMS )。
PTT Express - 用於啟動 PTT Express VoIP 通訊用戶端。
Rapid Deployment (快速部署) - 初始化設定、韌體及軟體的部署，以讓 TC70 整備裝置
並進行初次使用。必須分別購買每個裝置的 MSP 用戶端授權。
RxLogger - 用於診斷裝置與應用程式的問題。請參閱《TC70
多資訊。
Search (搜尋) - 使用 Google 搜尋引擎搜尋網際網路和 TC70 上的資料。TC 70 專業人員
(不含 GMS ) 僅限。
Settings (設定) - 用於設定 TC70。
SimulScan Demo - 用於示範 TC70 的文件擷取功能。
Sound Recorder (錄音程式) - 用來錄音。TC 70 專業人員 (不含 GMS ) 僅限。
整合業者指南
》以獲得更
StageNow (快速整備) - 初始化設定、韌體及軟體的部署，以讓 TC70 整備裝置並進行初
次使用。
8 月 2015 年 | MN001120A02TC-A
表格 (續
)...
圖示 說明
TechDocs - 開啟 TC70 的機上使用者指南。
Voice Search (語音搜尋) - 用來透過詢問問題來執行搜尋。TC 70 標準 (含 GMS ) 僅限。
YouTube - 用來觀看 YouTube 網站上的影片。TC 70 標準 (含 GMS ) 僅限。
AppLock Administrator (應用程式鎖定管理員) - 用來設定「Application Lock (應用程式
鎖定)」功能。此圖示會在安裝選用的應用程式後出現。
MultiUser Administrator (多位使用者管理員) - 用來設定「MultiUser (多位使用者)」功
能。此圖示會在安裝選用的應用程式後出現。
使用 TC70 | 49
Secure Storage Administrator (安全儲存管理員) - 用來設定「Secure Storage (安全儲
存)」功能。此圖示會在安裝選用的應用程式後出現。
存取應用程式
使用 APPS (應用程式) 視窗即可存取所有安裝在裝置上的應用程式。
低階程序:
1
在首頁畫面，觸控 。
MN001120A02TC-A | 8 月 2015 年
50 | 使用 TC70
圖 33：應用程式視窗的範例
2 向左或向右滑動 APPS (應用程式) 視窗即可檢視更多應用程式圖示。觸控圖示以開啟應用程式。
註： 如需在首頁畫面上建立捷徑的詳細資訊，請參閱
應用程式捷徑與小工具 第
在最近用過的應用程式之間切換
低階程序:
1
觸控並按住 (非 GMS 裝置) 或 (GMS 裝置)。畫面上會出現視窗，其中包含最近使用過的應用
程式圖示。
42 頁。
8 月 2015 年 | MN001120A02TC-A
圖 34：最近使用過的應用程式
使用 TC70 | 51
2 上下滑動視窗即可檢視所有最近使用過的應用程式。
3 向左或向右輕掃即可從清單移除應用程式，並強制關閉應用程式。
4
觸控某個圖示即可開啟應用程式，或
以返回至目前畫面。
解除鎖定螢幕
使用鎖定螢幕以保護 TC70 上的資料存取。有些電子郵件帳號需要鎖定螢幕。如需設定鎖定功能的詳細資
訊，請參閱《TC70
為。
單一使用者模式
此模式鎖定時，需要圖形、PIN 或密碼才能解除裝置鎖定。按下電源按鈕以鎖定螢幕。裝置也會在超過預先
定義的逾時時間後鎖定。
按下並放開電源按鈕以喚醒裝置。
隨即顯示鎖定畫面。將
若啟用圖形螢幕解除鎖定功能，則會出現圖形畫面 (而非鎖定畫面)。
若已啟用 PIN 或密碼螢幕解除鎖定功能，請在解除鎖定螢幕後輸入 PIN 或密碼。
整合業者指南
向右滑動至 即可解除螢幕鎖定。
》。鎖定功能在「單一使用者」模式或「多位使用者」模式中會有不同行
MN001120A02TC-A | 8 月 2015 年
52 | 使用 TC70
圖 35：鎖定畫面
圖 36：PIN 畫面
8 月 2015 年 | MN001120A02TC-A
圖 37：圖形畫面
使用 TC70 | 53
MN001120A02TC-A | 8 月 2015 年
54 | 使用 TC70
圖 38：密碼畫面
多位使用者模式
在多位使用者登入模式下，裝置可由多位使用者登入，而且每個使用者皆可存取各種應用程式及功能。啟用
此模式時，登入畫面會在開啟裝置、重設或從暫停模式喚醒之後顯示。
多位使用者登入
低階程序:
1 在 Login (登入) 文字欄位中，輸入使用者名稱。
8 月 2015 年 | MN001120A02TC-A
圖 39：多位使用者登入畫面
使用 TC70 | 55
2 在 Password (密碼) 文字欄位中，輸入密碼。
3 觸控 OK (確定)。由暫停模式回復操作時，使用者必須輸入密碼。
多位使用者登出
低階程序:
1 將狀態列從畫面頂端向下拖曳。
2 觸控 MultiUser is active (多位使用者作用中)。
3 觸控 Logout (登出)。
4 Login (登入) 畫面隨即出現。
重設 裝置
重設功能有兩種：軟重設和強制重設。
執行軟重設
如果應用程式停止回應，請執行軟重設。
低階程序:
1 按住電源按鈕，直到功能表出現為止。
2 觸控 Reset (重設)。
3 裝置重新開機。
執行強制重設
注意： 在裝有 SD 卡的 TC70 執行強制重設，可能會導致裝置受損或 SD 卡資料毀損。
MN001120A02TC-A | 8 月 2015 年
56 | 使用 TC70
如果 TC70 停止回應，請執行「強制重設」。
低階程序:
1 同時按下電源、PTT 和「音量增加」(Volume Up) 按鈕至少四秒鐘。
圖 40：同時按下三個按鈕重設
2 當螢幕關閉時，放開按鈕。
3 TC70 會重新開機。
暫停模式
當使用者按下電源鍵或未操作一段時間後，TC70 會進入暫停模式 (在「顯示設定」視窗中設定)。
若要將 TC70 從暫停模式中喚醒，請按下電源按鈕。
隨即顯示鎖定畫面。將 向右滑動至 即可解除螢幕鎖定。若啟用圖形螢幕解除鎖定功能，則會出現
圖形畫面 (而非鎖定畫面)。請參閱
註：
如果使用者輸入 PIN、密碼或圖形錯誤五次，必須等候 30 秒後才能再試。
如果使用者忘記 PIN、密碼或圖形，則需聯絡系統管理員。
解除鎖定螢幕 第
51 頁。
8 月 2015 年 | MN001120A02TC-A
圖 41：鎖定畫面
使用 TC70 | 57
MN001120A02TC-A | 8 月 2015 年
第
3
章
應用程式
本節說明安裝在裝置上的應用程式。
檔案瀏覽器
使用 File Browser (檔案瀏覽器) 應用程式來檢視和管理裝置上的檔案。
59 | 應用程式
若要開啟 File Browser (檔案瀏覽器)，請觸控 > 。
圖 42：檔案瀏覽器畫面
位址列 (1) 會顯示目前的資料夾路徑。觸控目前資料夾路徑即可手動輸入路徑和資料夾名稱。
使用 (2) 以選取多個檔案/資料夾。
使用 (3) 以檢視內部儲存根資料夾。
使用 (4) 以檢視 microSD 卡根資料夾。
MN001120A02TC-A | 8 月 2015 年
60 | 應用程式
使用 (5) 以檢視前一個資料夾或結束應用程式。
觸控並按住某個項目即可操作該項目。選取 File Operations (檔案操作) 功能表中的其中一個選項：
• Information (資訊) - 檢視檔案或資料夾的相關詳細資訊。
• Move (移動) - 將檔案或資料夾移至新的位置。
• Copy (複製) - 複製所選檔案。
• Delete (刪除) - 刪除所選檔案。
• Rename (重新命名) - 重新命名所選檔案。
• Open as (開啟為) - 以特定檔案類型開啟所選檔案。
• Share (共用) - 和其他裝置共用檔案。
聯絡人
使用 People (聯絡人) 應用程式來管理聯絡人。
從首頁或 Apps (應用程式) 畫面觸控
檢視方式：「Groups (群組)」、「All contacts (所有聯絡人)」與「Favorites (我的最愛)」。觸控標籤以變更聯
絡人的檢視方式。向上或向下輕掃以捲動清單。
。People (聯絡人) 會開啟主要聯絡人清單。畫面頂端有三種聯絡人
新增聯絡人
低階程序:
1
在 People (聯絡人) 應用程式，觸控
2 如果您有不只一個聯絡人帳戶，請觸控要使用的帳戶。
3 鍵入聯絡人的名稱和其他資訊。觸控欄位以開始鍵入，並向下輕掃以檢視所有類別。
4 若要為一個類別建立多個項目 – 例如，若要在鍵入個人地址後新增公司地址 – 請觸控該欄位的 Add new
(新增)。若要開啟具有預設標籤的功能表，例如住家或公司電子郵件地址，請觸控聯絡人資訊項目右側的
標籤。或者，若您要建立自己的標籤，請觸控功能表中的 Custom (自訂)。
5 觸控 Done (完成)。
。
編輯聯絡人
低階程序:
1
在 People (聯絡人) 應用程式，觸控
2 觸控聯絡人以進行編輯。
3 觸控 。
4 觸控 Edit (編輯)。
5 編輯聯絡人資訊。
6 觸控 Done (完成)。
標籤。
刪除聯絡人
低階程序:
1
在 People (聯絡人) 應用程式，觸控
2 觸控聯絡人以進行編輯。
3 。
4 觸控 Delete (刪除)。
8 月 2015 年 | MN001120A02TC-A
標籤。
5 觸控 OK (確定) 以確認。
相機
本節提供有關使用內建數位相機拍照及錄製影片的資訊。
註： 如果已安裝 microSD 卡，TC70 會將相片與影片儲存在 microSD 卡。如果沒有安裝 microSD
卡，TC70 會將相片與影片儲存在內部儲存空間。
圖 43：相機相片畫面
應用程式 | 61
1 年 相機選項 — 觸控以選取相機、影片或全景模式。
2 年 快門按鈕 - 觸控以拍攝相片、全景相片或錄製影片。
3 年 相片設定 – 觸控以選取相機設定。
拍照
註：
在
低階程序:
1
觸控
相片設定 第
。
66 頁中會說明相機的設定方式。
MN001120A02TC-A | 8 月 2015 年
62 | 應用程式
2
觸控
圖 44：相機模式
。
3
如有需要，請觸控相機選項圖示並觸控 。
4
若要切換後方相機和前方相機，請觸控 後觸控 或 。
5 在畫面上框住主體。
6 若要放大或縮小，請以兩根手指按住顯示幕，然後捏合或分開手指。縮放控制項會出現在畫面上。
8 月 2015 年 | MN001120A02TC-A
圖 45：相機縮放
應用程式 | 63
7 觸控畫面上的區域以對焦。對焦圈會出現在畫面上。對焦完成時兩條橫槓會呈綠色。
8
觸控
相機即會拍照，且會響起快門聲。
此外，也可於拍照前觸控 並按住以對焦，放開即可拍攝對好焦的相片。
相片會暫時在右上角以縮圖顯示。
。
拍攝全景相片
全景模式可讓使用者慢慢沿著場景平移裝置，拍下長型全景影像。
低階程序:
1
觸控
2
觸控 。
。
MN001120A02TC-A | 8 月 2015 年
64 | 應用程式
圖 46：全景模式
3
點選選項列，然後觸控 。
4 將取景框對準要拍攝場景的一側。
5
觸控 並開始沿拍攝區域緩慢平移。一個白色小方塊出現在按鈕內，表示正在進行拍攝。
如果平移速度過快，畫面會顯示 Too Fast (太快) 訊息。
6
觸控 以結束拍攝。全景相片隨即出現，伴隨著儲存影像的進度指示。
錄製影片
若要錄製影片：
低階程序:
1
觸控 。
2
觸控 。
8 月 2015 年 | MN001120A02TC-A
圖 47：影片模式
應用程式 | 65
3
點選選項列，然後觸控 。
4
若要切換後方相機和前方相機，請觸控 後觸控 或 。
5 相機對準場景。
6 若要放大或縮小，請以兩根手指按住顯示幕，然後捏合或分開手指。縮放控制項會出現在畫面上。
MN001120A02TC-A | 8 月 2015 年
66 | 應用程式
圖 48：相機縮放
7
觸控
裝置會開始錄製影片。影片剩餘時間會顯示於畫面左上角。
8
觸控 即可結束錄製。
影片會暫時在右上角以縮圖顯示。
即可開始錄製。
相片設定
在相片模式中時，畫面上會顯示相片設定。觸控
後方相機
觸控 以顯示相片設定選項。
圖 49：後方相片設定選項
• HDR – 觸控以啟用高動態範圍 (HDR) 成像。HDR 會對相片增加更多動態範圍 (由亮至暗的比率)。HDR
使用三張不同曝光程度的相片來建立相片 (預設 - 停用)。
•
第一個
以顯示相片設定選項。
8 月 2015 年 | MN001120A02TC-A
應用程式 | 67
- 場景模式 - 觸控即可選取專為特定場景設計的相機設定預設組合。選項：Auto (自動) (預設)、 Night
(夜間)、Portrait (直向)、Landscape (橫向)、Steady Photo (防手震相片) 或 Sports (運動風)。
- Picture size (相片大小) - 觸控即可設定相片的大小 (以像素為單位)。選項：8M pixels (8 百萬像素) (預
設)、5M pixels (5 百萬像素)、3M pixels (3 百萬像素)、HD 1080p (高畫質 1080p)、2M pixels (2 百萬像
素)、HD 720p (高畫質 720p)、1 百萬像素 (1M pixels)、WVGA、VGA 或 QVGA。
- Select Picture Format (選取圖片格式) - 觸控以設定照片格式。選項：JPEG (預設)、RAW 或
YUV420SP。
- Picture quality (圖片品質) - 觸控即可選取圖片品質設定。選項：Jpeg 55%、Jpeg 65%、Jpeg 75%、
Jpeg 85%、Jpeg 95%、Jpeg 100%、Super fine(最佳) (預設)、Fine (佳) 或 Normal (一般)。
- ZSL - 將相機設定為按下按鈕時時立即拍照 (預設 – 停用)
- Countdown timer (倒數計時器) - 選項：Off (關閉) (預設)、1 second (1 秒)、2 second (2 秒)、3 seconds
(3 秒)、4 seconds (4 秒)、5 seconds (5 秒)、10 seconds (10 秒)、15 seconds (15 秒)、 20 seconds (20
秒)、30 seconds (30 秒) 或 60 seconds (60 秒)。
- Beep during countdown (倒數計時嗶聲) - 選取進行倒數計時播放的嗶聲 (預設 – 啟用)。
•
第二個 ：
- Face detection (臉部偵測) - 選取以啟用臉部偵測 (預設 – 啟用)。
- Touch AF/AEC (觸控 AF/AEC) - 選取以啟用自動對焦 (預設 – 啟用)。
- Sharpness (銳利度) - 觸控以選取銳利度等級。選項：Level 0 (等級 0)、Level 1 (等級 1)、Level 2 (等級
2)、Level 3 (等級 3) (預設)、Level 4 (等級 4)、Level 5 (等級 5) 或 Level 6 (等級 6)。
- Select Auto Exposure (選取自動曝光) - 觸控以選取自動曝光設定。選項：Frame Average (平均圖框數)
(預設)、Center Weighted (中央權重) 或 Spot Metering (點測光)。
•
第三個
：
- Anti Banding (抗條帶效應) - 選項：Off (關閉) (預設)、50 Hz、60 Hz 或 Auto (自動)。
- Select ISO (選取 ISO) - 設定相機對光線的敏感度。選項：Auto (自動) (預設)、ISO Auto (HJR)、ISO
100、ISO 200、ISO 400、ISO 800 或 ISO 1600。
- 曝光 - 觸控即可調整曝光設定。選項：+2、+1、0 (預設)、-1 或 -2。
- White balance (白平衡) - 觸控即可選取相機在不同光線下調整色彩的方式，讓色彩看起來最自然。
+
Incandescent (鎢絲燈) - 將白平衡調整為適合鎢絲燈的光線。
+
Fluorescent (螢光燈) - 將白平衡調整為適合螢光燈光線。
+
Auto (自動) - 自動調整白平衡 (預設)。
+
Daylight (日光) - 將白平衡調整為適合日光。
+ Cloudy (陰天) - 將白平衡調整為適合陰天環境。
- 閃光模式 - 觸控即可設定是否要讓後方相機根據測光表判斷是否需要閃光燈，或是每次拍攝都開啟或
關閉閃光燈。
+
Off (關閉) - 停用閃光燈。
+
Auto (自動) - 相機根據測光表自動調整閃光燈 (預設)。
+
On (開啟) - 拍照時啟用閃光燈。
+
Torch (手電筒) - 閃光燈持續點亮。
- Focus Mode (對焦模式) - 觸控即可選取相機的對焦設定。選項：Auto (自動) (預設)、Infinity (無限
遠)、Macro (近拍) 或 CAF (持續自動對焦)。
- AE-Bracket (自動包圍曝光) - 觸控以設定自動包圍曝光 (預設 – 停用)。
•
– 觸控以切換至前方相機。
MN001120A02TC-A | 8 月 2015 年
68 | 應用程式
前方相機
觸控 以顯示相片設定選項。
圖 50：前方照片設定選項
•
第一個
- Picture size (相片大小) - 觸控即可設定相片的大小 (以像素為單位)。選項：HD 720p (預設)、1M pixels
(1 百萬像素)、WVGA、VGA 或 QVGA。
- Select Picture Format (選取圖片格式) - 觸控以設定照片格式。選項：JPEG (預設)、RAW 或
YUV420SP。
- Picture quality (圖片品質) - 觸控即可選取圖片品質設定。選項：Jpeg 55%、Jpeg 65%、Jpeg 75%、
Jpeg 85%、Jpeg 95%、Jpeg 100%、Super fine(最佳) (預設)、Fine (佳) 或 Normal (一般)。
- Countdown timer (倒數計時器) - 選項：Off (關閉) (預設)、1 second (1 秒)、2 second (2 秒)、3 seconds
(3 秒)、4 seconds (4 秒)、5 seconds (5 秒)、10 seconds (10 秒)、15 seconds (15 秒)、 20 seconds (20
秒)、30 seconds (30 秒) 或 60 seconds (60 秒)。
- Beep during countdown (倒數計時嗶聲) - 選取進行倒數計時播放的嗶聲 (預設 – 啟用)。
•
第二個 ：
- Face detection (臉部偵測) - 選取以啟用臉部偵測 (預設 – 啟用)。
•
：
– 觸控以切換至後方相機。
影片設定
在影片模式中時，畫面上會顯示影片設定。觸控 以顯示影片設定選項。
後方相機
觸控
圖 51：後方影片設定選項
•
第一個
- Time lapse (延時攝影時間) - 觸控以選取時間長度，設定延時攝影的圖框率。選項：Off (關閉) (預
- Video quality (影片品質) - 觸控即可選取影片品質：
8 月 2015 年 | MN001120A02TC-A
以顯示相片設定選項。
設)、滑動開關至 On (開啟)，然後設定時間間隔。
+ HD 1080P - 高畫質 1080p (預設)。
+ HD 720p - 高畫質 720p。
+ SD 480p - 標準畫質 480p。
應用程式 | 69
- Video duration (影片長度) - 選項： 30 秒 (MMS) 或 30 分鐘 (預設值)。
•
第二個
- White balance (白平衡) - 觸控即可選取相機在不同光線下調整色彩的方式，讓色彩看起來最自然。
+
Incandescent (鎢絲燈) - 將白平衡調整為適合鎢絲燈的光線。
+
Fluorescent (螢光燈) - 將白平衡調整為適合螢光燈光線。
+
Auto (自動) - 自動調整白平衡 (預設)。
+
Daylight (日光) - 將白平衡調整為適合日光。
+ Cloudy (陰天) - 將白平衡調整為適合陰天環境。
- Video High FrameRate (影片高圖框率) - 選項：Off (關閉) (預設值)、60 或 90。
- Flash mode (閃光模式) - 選取以開啟閃光燈 (預設值 – 停用)。
•
– 觸控以切換至前方相機。
前方相機
觸控
圖 52：前方影片設定選項
•
- Time lapse (延時攝影時間) - 觸控以選取時間長度，設定延時攝影的圖框率。選項：Off (關閉) (預
- Video quality (影片品質) - 觸控即可選取影片品質：
- Video duration (影片長度) - 選項： 30 秒 (MMS) 或 30 分鐘 (預設值)。
•
以顯示相片設定選項。
設)、滑動開關至 On (開啟)，然後設定時間間隔。
+ HD 720P - 高畫質 720p (預設值)。
+ SD 480p - 標準畫質 480p。
– 觸控以切換至後方相機。
圖片庫
註：
裝置支援下列影像格式：jpeg、gif、png 和 bmp。
裝置支援下列影片格式：H.263、H.264 和 MPEG4 Simple Profile。
使用 Gallery (圖片庫) 進行下列操作：
• 檢視相片
• 播放影片
• 執行相片的基本編輯
• 將相片設為桌布
• 將相片設為聯絡人相片
MN001120A02TC-A | 8 月 2015 年
70 | 應用程式
• 分享相片和影片。
若要開啟「Gallery (圖片庫)」應用程式，請觸控
方的縮圖影像。
Gallery (圖片庫) 會顯示所有儲存於 microSD 卡及內部記憶體上的相片和影片。
圖 53：圖片庫 - 相簿
> ，或在「Camera (相機)」應用程式中，觸控右上
• 觸控相簿即可開啟並檢視其內容。相簿中的相片及影片會依時間順序顯示。
• 觸控相簿中的相片或影片即可檢視。
•
觸控 即可返回 Gallery (圖片庫) 主畫面。
使用相簿
將影像和影片分組置放在資料夾中即為相簿。觸控相簿即可開啟。相片和影片會依時間順序，分格列出。相
簿名稱會顯示在畫面頂端。
8 月 2015 年 | MN001120A02TC-A
圖 54：相簿內的相片
應用程式 | 71
向左或向右輕掃即可在畫面上捲動影像。
共用相簿
低階程序:
1
觸控
2
觸控
3 觸控並按住相簿，直到其反白顯示為止。
4 依需要觸控其他相簿。
5
觸控
6 請遵循所選應用程式中的指示。
。
。
。「分享」(Share) 功能表隨即開啟。觸控要用來分享所選相簿的應用程式。
取得相簿資訊
低階程序:
1
觸控 。
2
觸控 。
3 觸控並按住相簿，直到其反白顯示為止。
MN001120A02TC-A | 8 月 2015 年
72 | 應用程式
4
觸控
5 觸控 Details (詳細資料)。
。
刪除相簿
若要刪除相簿及其內容：
低階程序:
1
觸控 。
2
觸控
3 觸控並按住相簿，直到其反白顯示為止。
4 核取其他要刪除的相簿。確定已選取其他相簿。
5
觸控 > Delete (刪除)。
6 在 Delete selected item? (刪除選取項目？)功能表觸控 OK (確定) 即可刪除相簿。
。
使用相片
使用 Gallery (圖片庫) 以檢視 microSD 卡上的相片，並編輯和共用相片。
檢視及瀏覽相片
若要檢視相片：
低階程序:
1
觸控 。
2
觸控 。
3 觸控相簿即可開啟。
4 觸控相片。
8 月 2015 年 | MN001120A02TC-A
圖 55：相片範例
應用程式 | 73
5 向左或向右輕掃即可檢視相簿中的下一張或上一張相片。
6 翻轉裝置即可以直立 (直向) 或側面 (橫向) 方向檢視相片。相片會以新方向顯示 (但不會儲存)。
7 觸控相片即可檢視控制項。
8 點選畫面兩下即可放大；捏合或分開兩根手指即可縮小或放大。
9 拖曳相片即可檢視畫面以外的部分。
裁剪相片
低階程序:
1 在 Gallery (圖片庫) 中，觸控相片即可檢視控制項。
2 觸控
3 觸控 Crop (裁剪)。隨即出現裁剪工具。
4 使用裁剪工具可選取要裁剪的相片部分。
• 從裁剪工具的內部拖曳即可移動。
• 拖曳裁剪工具的邊緣即可以任何比例重新調整大小。
• 拖曳裁剪工具的角落即可以固定比例重新調整大小。
。
MN001120A02TC-A | 8 月 2015 年
74 | 應用程式
圖 56：裁剪工具
5 觸控 Save (儲存) 即可儲存經裁剪相片的複本。原始版本則會保存。
將相片設為聯絡人圖示
低階程序:
1
觸控
2
觸控
3 觸控相簿即可開啟。
4 觸控要開啟的相片。
5 觸控 。
6 觸控 Set picture as (將相片設為)。
7 觸控 Contact photo (聯絡人相片)。
8 在 People (聯絡人) 應用程式觸控聯絡人。
9 觸控藍色方塊並根據該方塊裁剪相片。
10 觸控 OK (確定)。
。
。
分享相片
低階程序:
1
觸控
2
觸控
。
。
8 月 2015 年 | MN001120A02TC-A
3 觸控相簿即可開啟。
4 觸控相片即可開啟。
5
觸控 。
6 觸控要用來分享所選相片的應用程式。此時裝置會開啟所選應用程式，且相片將附加至新訊息。
刪除相片
低階程序:
1
觸控 。
2
觸控 。
3 觸控相簿即可開啟。
4 觸控相片即可開啟。
5
觸控 。
6 觸控 Delete (刪除)。
7 觸控 OK (確定) 即可刪除相片。
應用程式 | 75
使用影片
使用 Gallery (圖片庫) 以檢視影片和共用視訊。
觀賞影片
低階程序:
1
觸控 。
2
觸控 。
3 觸控相簿即可開啟。
4 觸控某個影片。
MN001120A02TC-A | 8 月 2015 年
76 | 應用程式
圖 57：影片範例
5
觸控 。影片開始播放。
6 觸控畫面即可檢視播放控制項目。
共用影片
低階程序:
1
觸控
2
觸控 。
3 觸控相簿即可開啟。
4 觸控影片即可開啟。
5
觸控 。此時會顯示「Share (分享)」功能表。
6 觸控要用來分享所選影片的應用程式。此時裝置會開啟所選應用程式，且影片將附加至新訊息。
。
刪除影片
低階程序:
1
觸控
。
2
觸控 。
8 月 2015 年 | MN001120A02TC-A
3 觸控相簿即可開啟。
4 觸控影片即可開啟。
5
觸控
6 觸控 Delete (刪除)。
7 觸控 OK (確定)。
。
DataWedge 示範
使用 DataWedge Demonstration (DataWedge 示範) 以示範資料擷取功能。
圖 58：DataWedge 示範視窗
應用程式 | 77
表 9：DataWedge 示範圖示
圖示 說明
不適用。
表示透過成像器進行資料擷取功能。
切換使用成像器擷取條碼資料時使用一般掃描模式與揀選清單模式。
/
開啟功能表以檢視應用程式資訊或設定應用程式 DataWedge 的設定檔。
MN001120A02TC-A | 8 月 2015 年
78 | 應用程式
註：
請參閱《TC70
按下可程式化按鈕或觸控黃色掃描按鈕以啟用資料擷取。擷取的資料會顯示於黃色按鈕下方的文字欄位。
整合業者指南》
以獲得關於 DataWedge 設定的資訊。
錄音程式
使用 Sound Recorder (錄音程式) 以錄製語音訊息。
錄音檔會儲存在 microSD 卡 (如有安裝) 或內部儲存空間並顯示在「Music (音樂)」應用程式，標題為「My
Recordings (我的錄音)」的播放清單。
圖 59：錄音程式應用程式
PTT Express Voice 用戶端
註：
PTT Express Voice 用戶端可在不同的企業裝置之間建立隨按即說 (Push-To-Talk，PTT) 通訊功能。
PTT Express 採用現有的無線區域網路 (WLAN) 基礎架構，提供不需使用語音通訊伺服器的簡易
PTT 通訊功能。
• 群組通話：按住 PTT (通話) 按鈕即可開始與其他語音用戶端使用者通訊。
PTT 音訊指示
在使用語音用戶端時，下列警示音提供有用提示。
8 月 2015 年 | MN001120A02TC-A
應用程式 | 79
• 通話警示音：兩聲啁啾聲。按下「Talk (通話)」 按鈕時會播放。用來提示使用者開始交談。
• 存取警示音：一聲嗶聲。當其他使用者剛完成廣播或回應時播放。使用者現已可發出群組廣播或私人回
應。
• 忙線警示音：連續警示音。當按下「Talk (通話)」 按鈕而其他使用者已在相同通話群組中通訊時播放。
此警示音會在達到允許通話時間上限 (60 秒) 後播放。
• 網路警示音：
- 三聲逐漸升高音調的嗶聲。當 PTT Express 取得 WLAN 連線且服務已啟用時播放。
- 三聲逐漸降低音調的嗶聲。當 PTT Express 中斷 WLAN 連線或服務已停用時播放。
圖 60：PTT Express 預設使用者介面
表 10：PTT Express 預設使用者介面說明
項目 說明
通知圖示 顯示 PTT Express 用戶端的目前狀態。
服務狀態通知 顯示 PTT Express 用戶端的狀態。選項：Service Enabled (服務已啟用)、Service
Disabled (服務已停用) 或 Service Unavailable (服務無法使用)。
通話群組 列出 PTT 通訊所有可使用的 32 個通話群組。
設定 開啟「PTT Express Settings (PTT Express 設定)」畫面。
啟用/停用開關 開啟或關閉 PTT 服務。
通知圖示
表示 PTT Express 語音用戶端目前的狀態。
MN001120A02TC-A | 8 月 2015 年
80 | 應用程式
表 11：PTT Express 預設使用者介面說明
狀態圖示 說明
表示 PTT Express 語音用戶端已停用。
表示 PTT Express 語音用戶端已啟用，但未連接至 WLAN。
表示已啟用 PTT Express 語音用戶端，已連線至 WLAN，且所接聽的通話群組號碼顯
示於圖示旁邊。
表示已啟用 PTT Express 語音用戶端，已連線至 WLAN，且所通訊的通話群組號碼顯
示於圖示旁邊。
表示已啟用 PTT Express 語音用戶端，已連線至 WLAN 且為「私人回應」狀態。
表示已啟用 PTT Express 語音用戶端且靜音。
表示已啟用 PTT Express 語音用戶端但未能進行通訊，因為 VoIP 電話通話正在進行
中。
啟用 PTT 通訊
低階程序:
1
觸控 。
2
觸控 。
3 將 Enable/Disable Switch (啟用/停用開關) 滑動至 ON (開啟) 位置。按鈕變更為 ON (開啟) 按鈕。
選擇通話群組
PTT Express 使用者可從 32 個通話群組中選擇其中一個。然而，在裝置上一次只能啟用一個通話群組。觸控
32 個通話群組中的其中一個。選取的通話群組會反白顯示。
PTT 通訊
註： 本節說明 PTT Express 用戶端預設組態。請參閱《PTT Express V1.2
關使用用戶端的詳細資料。
您可使用群組通話方式發起 PTT 通訊。當 PTT Express 已啟用時，裝置左側的 PTT 按鈕將指派為供 PTT 通
訊使用。使用有線耳機時，「Group Call (群組通話)」也可以使用耳機「Talk (通話)」按鈕進行。
使用者指南》
，以瞭解有
8 月 2015 年 | MN001120A02TC-A
圖 61：PTT 按鈕
1
1
應用程式 | 81
1 PTT 按鈕
圖 62：有線耳機
1 通話按鈕
建立群組通話
低階程序:
1 按住 PTT 按鈕 (或耳機上的通話按鈕)，收聽並等候通話警示音播放。
如果聽見忙線警示音播放，則放開按鈕，稍後再試。確認 PTT Express 和 WLAN 已啟用。
2 聽到通話警示音後開始通話。
註： 如果使用者按住按鈕超過 60 秒 (預設)，通話就會中斷，讓他人也能進行群組通話。使用者
結束通話後，應放開按鈕，方便他人進行通話。
MN001120A02TC-A | 8 月 2015 年
82 | 應用程式
3 完成通話時放開按鈕。
停用 PTT Express 語音用戶端通訊
低階程序:
1
觸控
2
觸控
3 將 Enable/Disable Switch (啟用/停用開關) 滑動至 OFF (關閉) 的位置。按鈕會變更為 OFF (關閉)。
4
觸控 。
。
。
MLog Manager
使用 MLog Manager 擷取記錄檔案以進行診斷。請參閱《TC70
的詳細資料。
圖 63：MLog Manager
整合業者指南》
，以瞭解有關設定應用程式
SimulScan Demo
SimulScan 是現成的示範應用程式，包含在支援 SimulScan 的裝置中。這個應用程式可讓預售人員透過使用
兩大垂直型產業 (郵務/運輸與物流業以及製造業)的運用範例，向客戶展示 SimulScan 的各種功能。運輸與物
流業的範例展示 OCR 與 OMR 功能。製造業的範例展示的則是 MultiCode 20 功能。SimulScan 也可讓客戶使
用「Template Builder (範本產生器)」建立範本，然後在裝置上進行測試。
8 月 2015 年 | MN001120A02TC-A
圖 64：SimulScan Demo 首頁畫面
匯出範例表單
應用程式 | 83
若要進行郵務、運輸與物流業或製造業示範，請列印儲存在裝置上的範例表單。
低階程序:
1 啟動 SimulScan Demo 應用程式。
2 在 SimulScan Demo 首頁畫面上，觸控 HOW TO USE THIS DEMO (如何使用此示範)。
3 向下捲動並觸控 Export sample forms (匯出範例表單) 按鈕。裝置會將表單複製到內部儲存空間的
\simulscan\samples 資料夾。
4 使用 USB 充電纜線將裝置連接至電腦。
5 將 \simulscan\samples 資料夾的檔案由內部儲存空間複製到電腦。
6 列印表單。
郵務、運輸及物流範例
郵務、運輸及物流範例使用下列形式：
MN001120A02TC-A | 8 月 2015 年
84 | 應用程式
圖 65：郵務、運輸及物流表單
低階程序:
1 將表單放置在平坦的表面。
2 在裝置上啟動 SimulScan Demo 應用程式。
3 觸控畫面右上角的 Menu (功能表)圖示。
4 觸控 Postal, Transportation & Logistics (郵寄、運輸及物流)。
5 觸控 Start SimulScan (啟動 SimulScan)。
6 使用畫面底部的圖形控制項以控制閃光燈、音效及縮放程度。
圖 66：影像控制項
7 將相機對準表單正上方。確認表單的邊界在畫面上完整顯示。
8 持穩裝置。
9 裝置一旦偵測到表單，Tap Screen to Scan (點選畫面進行掃描) 會出現在畫面上。
8 月 2015 年 | MN001120A02TC-A
應用程式 | 85
10 點選畫面以開始資料擷取。完成後，本裝置會發出嗶聲，且表格中的資料會顯示。
圖 67：郵務資料畫面
11 觸控文字方塊以更正所有錯誤。注意：如果錯誤太多，請觸控 Rescan (重新掃描) 以再次執行擷取。
12 觸控 Accept (接受) 以確認資料為正確。Results summary (結果摘要) 畫面即會出現。
13 觸控 OK (確定)。
製造範例
郵務、運輸及物流範例使用下列形式：
圖 68：製造表單
低階程序:
1 將範例表單從裝置複製到電腦。請參閱
2 列印此表單。
3 將表單放置在平坦的表面。
4 在裝置上啟動 SimulScan Demo 應用程式。
MN001120A02TC-A | 8 月 2015 年
86 | 應用程式
5 觸控畫面右上角的功能表圖示。
6 觸控 Manufacturing (製造)。
7 觸控 Start SimulScan (啟動 SimulScan)。
8 將裝置的頂部指向文件，並將目標放在文件的中心。
9 持穩裝置。
10 裝置會開始資料擷取。完成後，本裝置會發出嗶聲，且文件中的資料會顯示。
圖 69：製造資料
11 觸控文字方塊以更正所有錯誤。如果錯誤太多，請觸控 Rescan (重新掃描) 以再次執行擷取。
12 觸控 Accept (接受) 以確認資料為正確。Results summary (結果摘要) 畫面即會出現。
13 觸控 OK (確定)。
設定
若要設定 SimulScan Demo 應用程式的相關設定，請觸控功能表圖示 > Settings (設定)。
圖 70：設定畫面
• Volume (音量) - 切換開關以開啟與關閉音效通知。
• Haptic (觸覺) - 切換開關以開啟或關閉震動通知。
• Debug mode (偵錯模式) - 切換開關以啟用或停用偵錯模式。
• Template server login credentials (範本伺服器登入認證) - 輸入存取範本伺服器的認證。
自訂示範
建立自訂示範前，首先：
8 月 2015 年 | MN001120A02TC-A
• 使用 Template Builder 工具建立範本。
• 將公司標誌與影像複製到裝置的儲存位置。
低階程序:
1 觸控功能表圖示。
2 觸控 Custom Demo Setup (自訂示範設定)。
圖 71：自訂示範設定畫面
應用程式 | 87
3 在 Name (名稱) 文字方塊，輸入自訂示範的名稱。此名稱會出現在下拉式功能表中。
4 在 Custom Demo Setup (自訂示範設定) 文字方塊輸入示範標題。此標題會出現在示範畫面標題方塊中。
5 觸控 Image (影像) 欄位以從 SD 卡選取影像。
6 觸控 Logo (標誌) 欄位以從 SD 卡選取標誌影像。
7 在 Introduction (簡介) 文字方塊中輸入文字，該文字將顯示在示範畫面上。
8 在 Header color (標頭顏色) 文字方塊中，輸入十六進位的標頭顏色值。
9 在 Icon color (圖示顏色) 文字方塊中，輸入十六進位的功能表圖示和按鈕文字顏色值。
10 在 Key Features (重要功能) 文字方塊中，輸入將出現在「Key Features (重要功能)」標題下的文字。此文
字會以項目符號格式出現。
11 觸控其中一個 SimulScan Document Capture Template (SimulScan 文件擷取範本) 欄位以選取範本
a Browse external storage (瀏覽外部儲存空間) - 選取載入裝置的範本。
b Default templates (預設範本) - 選取其中一個預設範本。
c Select from server (從伺服器選取) -。從 SimulScan 伺服器選取範本。
12 觸控 Done (完成)。自訂範例會出現在畫面上。
13 觸控 Start SimulScan (啟動 SimulScan) 以開始示範。
RxLogger
RxLogger 是全方位的診斷工具，可提供應用程式與系統資料。它可用於建立自訂外掛程式並與此工具完美共
同作業。RxLogger 用於診斷裝置與應用程式的問題。它所追蹤的資訊包括下列項目：CPU 負載、記憶體負
載、記憶體快照、電池耗電量，電源狀態、無線網路記錄、行動網路記錄、TCP 傾印、藍牙記錄、GPS 記
錄、logcat、FTP push/pull、ANR 傾印等，所有產生的記錄及檔案皆儲存在裝置的快閃儲存裝置上 (內部或外
部)。
MN001120A02TC-A | 8 月 2015 年
88 | 應用程式
圖 72：RxLogger
Elemez
註：
Elemez 可在背景收集特定的裝置資訊並將其傳送給我們，以協助改善產品功能。您可以停用此功
能。請參閱
使用 Elemez 前，請先確認日期、時間及時區設定正確。
使用 Elemez 提供診斷 資訊至 Zebra。觸控 Submit Diagnostics (提交診斷) 按鈕以傳送資料。
停用
Elemez
資料收集 第
89 頁。
8 月 2015 年 | MN001120A02TC-A
圖 73：Elemez 應用程式
停用 Elemez 資料收集
使用者可以停用 Elemez 應用程式，使其不再於背景收集特定資料並將其傳送給 Zebra Technologies。
應用程式 | 89
低階程序:
1 從首頁畫面，觸控
2 觸控 Manage Apps (管理應用程式)。
3 向左或向右輕掃，直到顯示 ALL (所有) 標籤。
4 捲動清單並觸控 Elemez。
5 在 App info (應用程式資訊) 畫面，觸控 Uninstall updates (解除安裝更新)。
6 在 Uninstall updates (解除安裝更新) 對話方塊中，觸控 OK (確定)。
7 觸控 OK (確定)。
8 解除安裝完成後，請觸控 OK (確定)。
9 在 All (所有) 標籤，捲動清單並觸控 Elemez。
10 觸控 Disable (停用)。
11 在 Disable built-in app? (停用內建應用程式？)對話方塊中，觸控 OK (確定)。
12
觸控 。
。
啟用 Elemez 資料收集
使用者可以重新啟用 Elemez 應用程式在背景收集特定資料，並將其傳送給 Zebra Technologies。
低階程序:
1 從首頁畫面，觸控
2 觸控 Manage Apps (管理應用程式)。
3 向左或向右輕掃，直到顯示 ALL (所有) 標籤。
4 捲動清單並觸控 Elemez。
5 在 App info (應用程式資訊) 畫面，觸控 Enable (啟用)。
6
觸控
7
觸控
8
觸控 或 。
。
。
。
MN001120A02TC-A | 8 月 2015 年
90 | 應用程式
9 觸控 Enable Elemez (啟用 Elemez)。
8 月 2015 年 | MN001120A02TC-A
第
4
章
資料擷取
TC70 可使用整合式成像器、相機或 RS507 免持式成像器提供資料擷取功能。
註：
根據預設，成功解碼時發出的嗶聲會使用與系統相同的音量 (音樂與媒體)。成功解碼時發出的嗶聲
可以設定為其他音效 (通知或鬧鈴)，且音量可以獨立控制。請參閱《TC70
DataWedge 一節以取得更多資訊。
DataWedge 依預設會在 TC70 上安裝並啟用。
91 | 資料擷取
整合業者指南
》的
成像
配備內建 成像器的 MC67 具有下列功能：
• 全向讀取各式條碼符號，包括最常見的線性、郵政、PDF417 與 2D 矩陣條碼類型。
• 可擷取影像，並將影像下載至各種成像應用程式的主機。
• 先進的直覺式雷射十字瞄準線和點瞄準，讓您能輕鬆進行隨指即拍操作。
成像器採用成像技術，可拍攝條碼並將產出的影像儲存於其記憶體，並可執行最先進的軟體解碼演算法，從
影像擷取條碼資料。
操作模式
內建成像器的 TC70 支援下列兩種操作模式。按下掃描按鈕即可啟動各種模式。
• Decode Mode (解碼模式)：在此模式中，TC70 會嘗試在視野內找出並解碼已啟用的條碼。只要使用者按
住掃描按鈕，或在條碼解碼之前，成像器都會維持在此模式中。
註： 若要啟用「Pick List Mode (揀選清單模式)」，請在 DataWedge 中設定，或在應用程式中使
用 API 命令進行設定。
• Pick List Mode (揀選清單模式)：若 TC70 的視野內有多個條碼，此模式可讓使用者選取要解碼的條碼。
您只要將瞄準用的十字瞄準線或點狀瞄準移至所需條碼，即可僅譯解此條碼。對於包含多個條碼的揀選
清單，以及包含多個條碼類型 (1D 或 2D) 的製造或運輸標籤，此功能非常實用。
RS507 免持式成像器
RS507 免持式成像器是同時適用於 1D 和 2D 條碼符號的穿戴型條碼掃描解決方案。連線至裝置時，掃描器
支援藍牙人性化介面裝置 (HID) 方式。
MN001120A02TC-A | 8 月 2015 年
92 | 資料擷取
圖 74：RS507 免持式成像器
請參閱《RS507
免持式成像器產品參考指南》
，以取得詳細資訊。
掃描考量事項
一般而言，掃描就是瞄準、掃描以及解碼的簡單操作，快速嘗試幾次後就能熟練。儘管如此，請考慮下列建
議，以最佳化掃描效能：
•
範圍
：任何掃描裝置在特定的作業範圍內都能正確解碼；作業範圍是指與條碼之間的最小與最大距離。
此範圍因條碼密度與掃描裝置的光學技術而異。在範圍內掃描可讓您獲得快速且穩定的解碼結果；如果
掃描時距離太近或太遠，可能會無法解碼。將掃描器移近與移遠，找出要掃描條碼的正確作業範圍。
•
角度
：掃描角度對於促進快速解碼非常重要。雷射光束直接從條碼反射回到掃描器時，這種鏡反射可能
會使掃描器「眼盲」。為避免這種狀況，掃描條碼時要使光束不會直接反射回來。但是掃描角度也不能
太傾斜，因為掃描器必須收集掃描過程中的分散反射，才能成功解碼。快速練習便可找出運作的容錯範
圍。
• 若為較大的符號，請將 TC70 握在較遠處
• 若為條碼較密集的符號，請將 TC70 移近一點。
註： 掃描程序取決於應用程式與 TC70 的組態。應用程式可能會使用與上述不同的掃描程序。
成像器掃描
若要讀取條碼，需要啟用提供掃描功能的應用程式。TC70 的 DataWedge 應用程式能讓使用者啟用成像器、
解碼條碼資料及顯示條碼內容。
低階程序:
1 確認已於 TC70 上開啟應用程式，而且焦點在文字欄位中 (文字欄位中有文字游標)。
2 將 TC70 頂端的掃描器窗口對準條碼。
8 月 2015 年 | MN001120A02TC-A
資料擷取 | 93
圖 75：成像器掃描
3 按住掃描按鈕。
紅色雷射瞄準圖形隨即啟動以協助瞄準。
4 註： 請注意，TC70 處於揀選清單模式時，十字瞄準線或瞄準點碰觸條碼前，成像器不會將條
碼解碼。
請確認條碼位於瞄準模式十字線所形成的區域內。在明亮的光線下，瞄準點可用來增加可見度。
圖 76：瞄準圖形
圖 77：揀選清單模式，瞄準圖形內有多個條碼
5 資料擷取 LED 亮綠燈並發出嗶聲時，依預設，代表條碼已成功解碼。
6 放開掃描按鈕。
註： 成像器通常會立即解碼。只要按住掃描按鈕，TC70 就會重複所需步驟，針對不良或有問
題的條碼拍攝數位圖片 (影像)。
MN001120A02TC-A | 8 月 2015 年
94 | 資料擷取
7 條碼內容資料顯示在文字欄位。
使用 RS507 免持式成像器擷取條碼
必要條件： 將 RS507 與 配對。請參閱，以獲得更多資訊。
低階程序:
1 確認已於裝置上開啟應用程式，而且焦點在文字欄位中 (文字欄位中有文字游標)。
2 將 RS507 指向條碼。
圖 78：使用 RS507 掃描條碼
3 按住觸發器。
紅色雷射瞄準圖形隨即啟動以協助瞄準。確認條碼位於瞄準圖形中十字瞄準線所形成的區域內。在明亮
的光線下，瞄準點可用來增加可見度。
RS507 LED 會亮綠燈並發出嗶聲，代表條碼已成功解碼。請注意，當 RS507 處於「揀選清單模式」時，
RS507 要在十字瞄準線的中心碰觸到條碼時，才會將條碼解碼。
圖 79：瞄準圖形
8 月 2015 年 | MN001120A02TC-A
圖 80：揀選清單模式，瞄準圖形內有多個條碼
4 擷取的資料會顯示於文字欄位中。
上使用 SSI 配對 RS507 免持式成像器
RS507 免持式成像器可搭配本裝置來擷取條碼資料。
低階程序:
1 確認兩個裝置的距離在 10 公尺 (32.8 英呎) 內。
2 將電池裝入 RS507。
3
在 TC70 上，觸控
4
觸控 。
。
資料擷取 | 95
圖 81：藍牙配對公用程式
5 使用 RS507 掃描畫面上的條碼。
RS507 會發出高/低/高/低嗶聲。掃描 LED 會閃爍綠燈，表示 RS507 正嘗試與 TC70 建立連線。建立連線
後，掃描 LED 會關閉，且 RS507 會發出一串低/高嗶聲。
6 在 TC70 上，觸控 。
MN001120A02TC-A | 8 月 2015 年
96 | 資料擷取
使用藍牙 HID 配對 RS507 免持式成像器
RS507 免持式成像器可搭配本裝置來擷取條碼資料。
低階程序:
1 確認兩個裝置上的藍牙皆已開啟。
2 確認要尋找的藍牙裝置處於可搜尋的模式。
3 確認兩個裝置的距離在 10 公尺 (32.8 英呎) 內。
4 讓 RS507 進入人性化介面裝置 (HID) 模式。如果 RS507 已在 HID 模式，請跳至步驟 5。
a 從 RS507 中取出電池。
b 請按住還原按鍵。
c 將電池裝入 RS507。
d 按住還原按鍵約五秒，直到聽到啁啾聲且掃描 LED 閃爍綠燈為止。
e 掃描下方的條碼，讓 RS507 進入 HID 模式。
圖 82：RS507 藍牙 HID 條碼
5 從 RS507 中取出電池。
6 將電池重新裝入 RS507。
7
在 TC70 上，觸控
8
觸控 。
9
觸控 Bluetooth (藍牙)。
10 觸控 SCAN FOR DEVICES (掃描裝置)。裝置隨即開始搜尋區域內可搜尋的藍牙裝置，並會在
AVAILABLE DEVICES (可用裝置) 下顯示這些裝置。
11 捲動清單並選取 RS507。
裝置會連線至 RS507，Connected (已連線) 隨即出現在裝置名稱下方。藍牙裝置會新增至 Bluetooth
devices (藍牙裝置) 清單中，並且會建立信任 (「paired (已配對)」) 的連線。
。
使用 DataWedge
DataWedge 是一個無需撰寫程式碼，即可新增進階條碼掃描功能至任何應用程式的公用程式。此公用程式會
於背景中執行，並同時負責內建的條碼掃描器介面。擷取的條碼資料會轉換成彷彿由鍵盤按鍵輸入的資料，
傳送至目標應用程式。
若要設定 DataWedge，請參閱《TC70
整合業者指南》
。
啟用 DataWedge
低階程序:
1
觸控
2
觸控 。
3 觸控 。
4 觸控 Settings (設定)。
8 月 2015 年 | MN001120A02TC-A
。
5 觸控 DataWedge enabled (DataWedge 已啟用) 核取方塊。核取方塊中會出現藍色核取記號，表示
DataWedge 已啟用。
6
觸控 。
停用 DataWedge
低階程序:
資料擷取 | 97
1
觸控
2
觸控
3 觸控 。
4 觸控 Settings (設定)。
5 觸控 DataWedge enabled (DataWedge 已啟用) 核取方塊。核取方塊中的藍色核取記號隨即消失，表示
DataWedge 已停用。
6
觸控 。
。
。
MN001120A02TC-A | 8 月 2015 年
第
5
章
無線
本節提供有關無線功能的資訊：
• 無線區域網路 (WLAN)
• 藍牙
• 近距離通訊 (NFC)
99 | 無線
無線區域網路
無線區域網路 (WLAN) 可讓 TC70 在建築物內進行無線通訊。在 WLAN 上使用 TC70 前，設施內必須先架設
執行 WLAN 所需的硬體 (有時稱為基礎架構)。基礎架構與 TC70 兩者皆必須正確設定，才能啟用此通訊。
如需基礎架構的設定方法指示，請參閱基礎架構隨附的文件 (存取點 (AP)、存取連接埠、交換器、Radius 伺
服器等)。
當基礎架構設置完成，並可執行所選的 WLAN 安全性配置後，請使用 Wireless & networks (無線與網路) 設
定，將 TC70 設定成與安全性配置相符。
TC70 支援下列的 WLAN 安全性選項：
• 開啟
• 無線等效加密 (WEP)。
• Wi-Fi 保護存取 (WPA)/WPA2 個人(PSK)。
• 可延伸驗證協定 (EAP)。
狀態列會顯示 Wi-Fi 網路可用性及 Wi-Fi 狀態圖示。如需詳細資訊，請參閱
註： 不使用 Wi-Fi 時請將其關閉，以延長電池壽命。
掃描並連線至 Wi-Fi 網路
低階程序:
狀態列 第
38 頁。
1
觸控 。
2
觸控
。
MN001120A02TC-A | 8 月 2015 年
100 | 無線
圖 83：設定畫面
3 將 Wi-Fi 開關滑至 ON (開啟) 位置。
4
觸控
Wi-Fi (Wi-Fi)。TC70 會搜尋並列出區域內的 WLAN。
