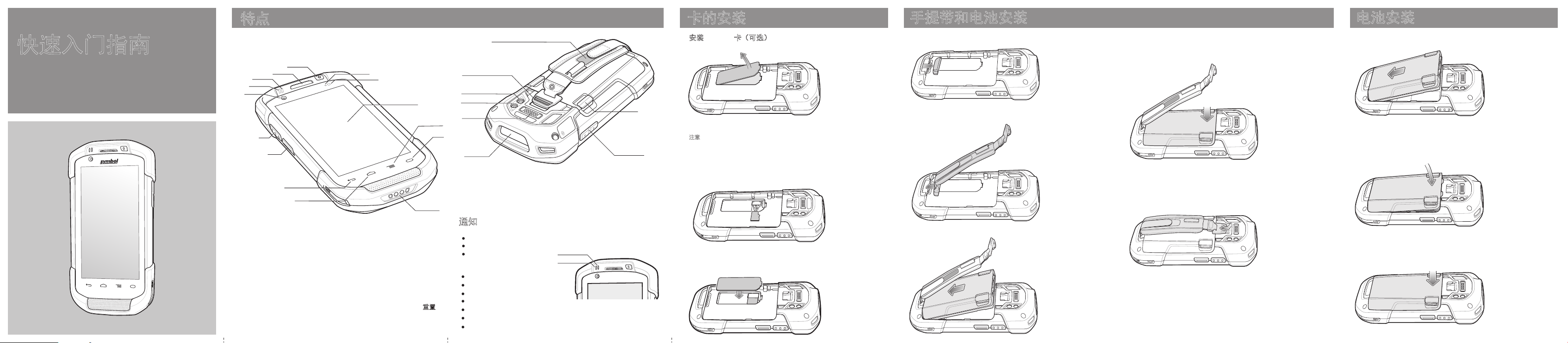

TC70
快速入门指南
特点
注意： 使用之前，请先撕下触屏、扫描窗口和摄像头窗口上贴的
保护膜，这些保护膜在装运时起保护作用。
11
12
13
14
15
1
2
10
9
8
卡的安装
23
16
17
18
19
7
6
20
22
21
安装 MicroSD 卡（可选）
1. 提起卡盖。
2. 将 microSD 卡插入卡架。一直将卡推入到卡架中。
注意
：
microSD 卡应处于正确位置，即卡接头（即，金色触点）面朝下。
手提带和电池安装 电池安装
1. 取出手提带密封垫。
2
2. 将手提带板插入手提带槽。
4. 将电池向下旋转装入电池盒，然后向下按电池，直至其卡入就位。
电池安装
1. 将电池底部插入电池盒中。
2. 将电池旋转滑入电池盒。
3
4
5
1 通话按键 (PTT)（可编程）
2 扫描按钮
3 后退按钮
4 主屏幕按钮
5 电源输入
6 搜索按钮
7 菜单按钮
8 触摸屏
9 光传感器
10 接近传感器
11 电源按钮
12 接收器
13 充电/通知 LED 指示灯
14 数据采集 LED 指示灯
15 前置摄像头
注解 1：要重置 TC70，请按住电源按钮，直到出现菜单，然后选择重置。
16 手提带安装位置
17 闪光灯
18 后置摄像头
19 接口连接器
通知
数据采集 LED 指示灯：
绿色：解码良好
红色：数据采集正在进行中
蓝色：应用通知
充电\通知 LED 指示灯：
琥珀色慢速闪烁：电池正在充电
绿灯长亮：充满电
琥珀色快速闪烁：充电错误
红灯慢速闪烁：为旧电池充电
红灯长亮：完全充电的旧电池
红灯快速闪烁：为旧电池充电时出错
蓝灯慢速闪烁：应用通知
20 激光扫描窗
21 音量键
22 电池释放钮
23 手提带
充电/通知
数据采集
3. 重新装好卡盖。确保将其正确安装就位。
3. 将电池底部插入电池盒中。
5. 将手提带固定夹插入手提带扣合插槽，并向下拉，以锁定到位。
3
3. 向下按电池，直到卡入就位。
6. 提起手提带缎带，使其脱离挂钩。
4
7. 滑动片垫并调整缎带位置，使贴合良好。
8. 按下缎带以固定手提带。
取出电池
附件
数据采集选项
避免手腕过度弯曲
1. 按下电源按钮直至显示菜单。
2. 轻触关机。
3. 如果已安装，松开手提带。
将手提带固定夹向上推至
TC70 的顶部，然后提起。
4. 按电池释放钮，然后将电池
从 TC70 中取出。
Symbol Technologies, Inc.
Holtsville, NY 11742-1300 U.S.A.
Symbol® 是 Symbol Technologies, Inc. 的注册商标。所有其它商标和
服务标记均为其各自所有者的专有财产。
© 2015 Symbol Technologies, Inc. 保留所有权利。
五槽通讯座（仅限于充电）
五槽通讯座（仅限于充电）
配备电池充电器
五槽以太网通讯座
二槽通讯座
（仅限于充电）
磁条读取器 充电电缆罩
二槽 USB/以太网通讯座
夹装 USB 电缆
四槽电池
充电器
带挂绳的触笔
电池充电
适配器
音频适配器
皮套
成像
1. 确保应用程序已打开，且文本字段在对焦位置
（文本光标在文本字段中）。
2. 将激光扫描窗对准条码。
3. 按住扫描
4. 打开红色激光瞄准模式以帮助瞄准。当 TC70 解读条
码时，数据采集 LED 指示灯呈绿色亮起，并发出一
声蜂鸣声。
5. 释放扫描按钮。
按钮。
相机照片
1. 触摸 > 照相机。
2. 将 TC70 对准要拍照的对象。
3. 触摸屏幕上的快门按钮。
避免手腕
过度弯曲
MN000976A02SC 版本 A — 2015 年 3 月
有关更多信息，请参阅《TC70 用户指南》和《TC70 集成商指南》，
可在以下网址获取：http://www.zebra.com/support。
