TC70
КРАТКОЕ
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ

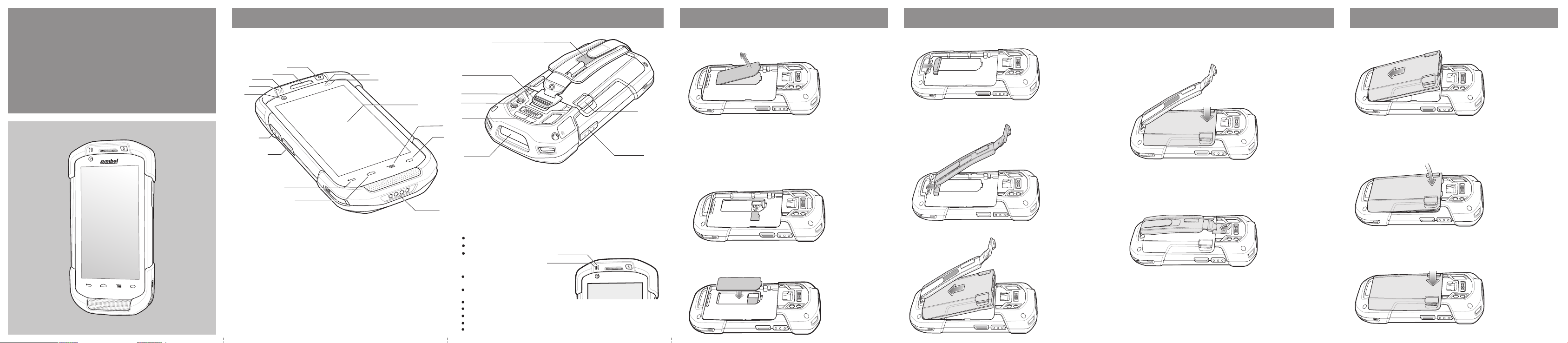

КОМПОНЕНТЫ
Примечание.
13
14
15
Перед началом работы удалите защитную
транспортировочную пленку, которая покрывает
сенсорный экран, выходное окно и окно камеры.
11
12
1
2
УСТАНОВКА КАРТЫ
23
10
9
8
16
17
18
19
7
6
20
22
21
Установка карты microSD (дополнительно)
1. Поднимите заглушку.
2. Вставьте карту microSD в держатель. Установите карту в держатель
до упора.
ПРИМЕЧАНИЕ.
При правильном размещении карты microSD разъем карты
(т.е. позолоченные контакты) должен быть направлен вниз.
УСТАНОВКА РЕМЕШКА И АККУМУЛЯТОРА
1. Извлеките заглушку наладонного ремешка. 1. Установите нижнюю часть аккумулятора в отсек аккумулятора.
2. Вставьте планку наладонного ремешка в прорезь для
ремешка.
4. Установите аккумулятор в отсек аккумулятора и надавите на него
до щелчка.
УСТАНОВКА АККУМУЛЯТОРА
2. Установите аккумулятор в отсек аккумулятора.
3
4
1 Кнопка PTT
(программируемая)
2 Кнопка сканирования
3 Кнопка «Назад»
4 Кнопка «Главный экран»
5 Разъем питания
6 Кнопка «Поиск»
7 Кнопка «Меню»
8 Сенсорный экран
Примечание 1. Чтобы перезагрузить TC70, нажмите и
удерживайте кнопку питания до появления меню, а затем
выберите Reset (Перезагрузить).
9 Датчик освещенности
10 Датчик приближенности
11 Кнопка питания
12 Динамик
13 Индикатор зарядки/
уведомления
Индикатор считывания данных
14
15 Фронтальная камера
16 Место крепления
наладонного ремешка
17 Вспышка камеры
5
18 Камера на задней панели
19 Разъем интерфейса
20 Выходное окно
21 Кнопка громкости
22 Защелка аккумулятора
23 Наладонный ремешок
5. Установите зажим наладонного ремешка в прорезь для фиксации
ремешка и потяните его вниз, чтобы зафиксировать.
Уведомления
Индикатор считывания данных:
Зеленый: успешное декодирование
Красный: выполняется считывание данных
Синий: уведомление приложения
Индикатор зарядки\уведомления:
Медленно мигает желтым цветом:
зарядка аккумулятора
Постоянно горит зеленым цветом:
полностью заряжен
Быстро мигает желтым цветом: неполадка при зарядке
Медленно мигает красным цветом: зарядка старого аккумулятора
Постоянно горит красным цветом: старый аккумулятор полностью заряжен
Быстро мигает красным цветом: неполадка при зарядке старого аккумулятора
Медленно мигает синим цветом: уведомление приложения
Зарядка/уведомление
Считывание данных
3. Установите заглушку на место. Убедитесь в том, что она
установлена правильно.
3. Ановите нижнюю часть аккумулятора в отсек аккумулятора.
6. Отстегните ленту наладонного ремешка от липучки.
7. Ремещайте вставку, чтобы отрегулировать длину ленты.
8. Прижмите ленту, чтобы зафиксировать наладонный ремешок.
3. Надавите на аккумулятор до щелчка, чтобы зафиксировать его.
ИЗВЛЕЧЕНИЕ АККУМУЛЯТОРА
1.
Нажмите и удерживайте кнопку
питания до появления меню.
2. Коснитесь Power Off
(Отключение питания).
3. При наличии наладонного
ремешка отстегните его.
Переместите зажим
наладонного ремешка по
направлению к верхней части
TC70, а затем поднимите его.
4. Нажмите на защелки
аккумулятора и поднимите
аккумулятор, чтобы извлечь
его из TC70.
Symbol Technologies, Inc.
Holtsville, NY 11742�1300, U.S.A.
Symbol® является зарегистрированным товарным знаком
компании Symbol Technologies, Inc. Все остальные товарные
знаки и знаки обслуживания являются собственностью
соответствующих владельцев.
© 2015 Symbol Technologies, Inc. Все права защищены.
@
MN000976A02RU@
MN000976A02RU Ред. A, март 2015

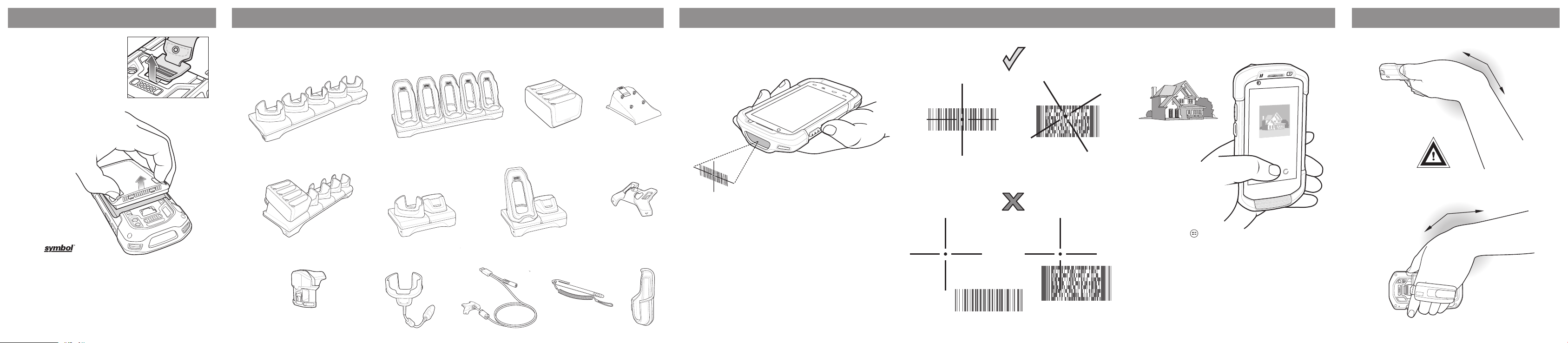

АКСЕССУАРЫ
Базовая станция только
для зарядки с 5 разъемами
Базовая станция только
для зарядки с 5 разъемами
и зарядным устройством
для аккумулятора
Считыватель
магнитных полос
Для получения дополнительной информации см.
Руководство пользователя TC70 и Руководство
системного интегратора TC70 на веб-сайте
http://www.zebra.com/support.
Базовая станция
Ethernet с 5 разъемами
Базовая станция
только для зарядки
с 2 разъемами
Зарядный кабель
с насадкой
Зарядное устройство
на 4 аккумулятора
Базовая станция
USB/Ethernet с 2 разъемами
Съемный
USB-кабель
Стилус
со шнурком
Адаптер зарядного
устройства
аккумулятора
Аудиоадаптер
Чехол
ВОЗМОЖНОСТИ СЧИТЫВАНИЯ ДАННЫХ
Имидж-сканирование
1. Убедитесь, что приложение открыто и текстовое
поле выбрано (курсор в текстовом поле).
2. Наведите окно сканирования на штрихкод.
3. Нажмите и удерживайте кнопку сканирования.
4. Для облегчения наведения на цель при
сканировании появляется лазерная рамка
наведения красного цвета. Когда TC70
декодирует штрихкод, индикатор считывания
данных загорается зеленым цветом и раздается
звуковой сигнал.
5. Отпустите кнопку сканирования.
Фотография
1. Коснитесь > Camera (Камера).
2. Наведите TC70 на объект.
3. Коснитесь кнопки спуска затвора на
экране.
ИЗБЕГАЙТЕ СИЛЬНЫХ ИЗГИБОВ ЗАПЯСТЬЯ
��������� �������
������� ��������
