Özellikler

8

13

12

11

10

9

7

6

5

3

2

4

1

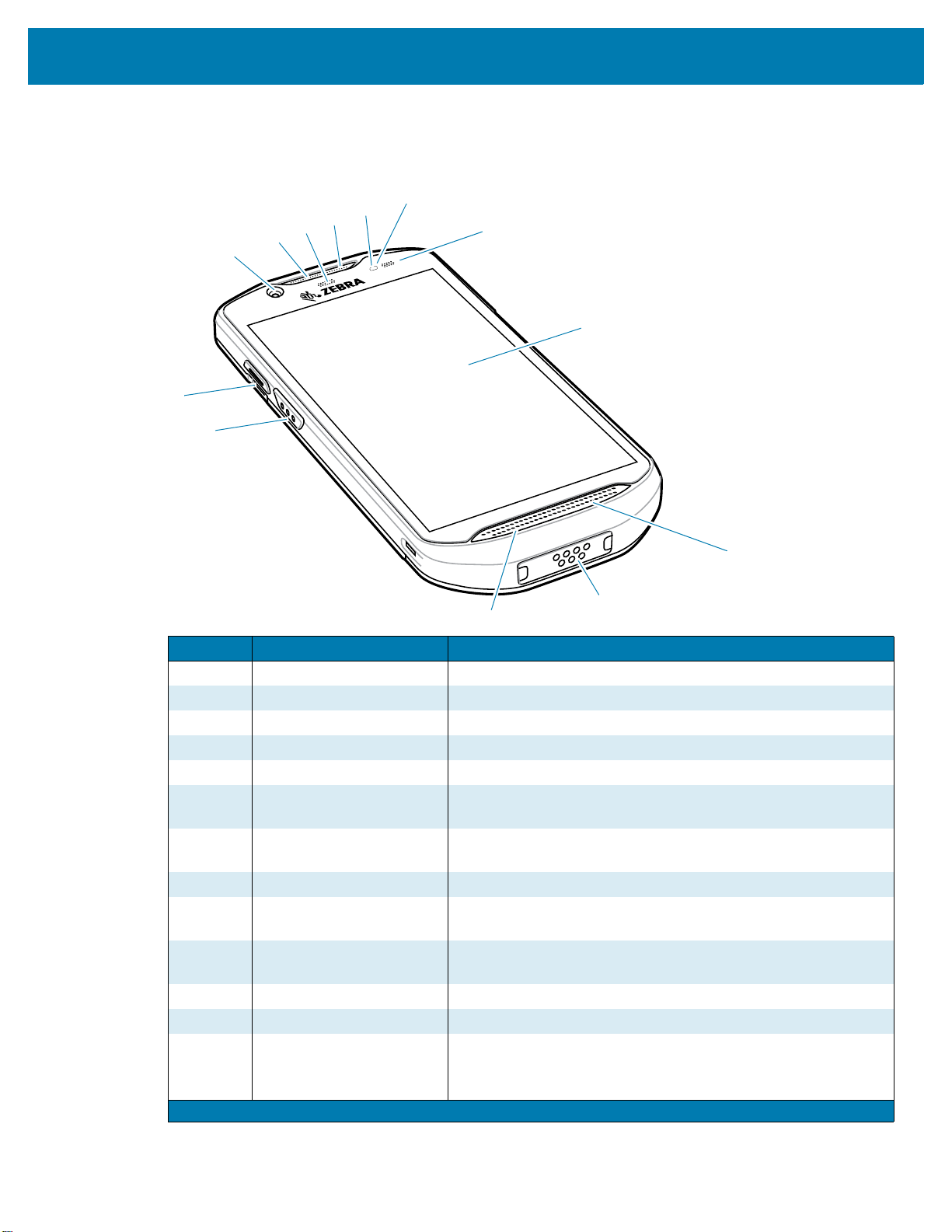

Şekil 1 Önden Görünüm

Numara Öğe İşlev

1 5 MP Ön Kamera Fotoğraf ve video çeker.
2 Alıcı Ahize modunda ses çalmak için kullanın.
3 Veri Alma LED'i Veri alma durumunu belirtir.
4 Mikrofon Hoparlör modunda iletişim için kullanılır.
5 Yakınlık Sensörü Ahize modunda ekranın kapatılması için yakınlığı belirler.
6 Işık Sensörü Ekran arka ışık yoğunluğunun kontrolü için ortam ışığını

7 Şarj/Bildirim LED'i Şarj işlemi sırasında pilin şarj durumunu ve uygulama

belirler.

tarafından oluşturulan bildirimleri belirtir.
8 Dokunmatik Ekran Cihazı kullanmak için gerekli tüm bilgileri gösterir.
9 Hoparlör Video oynatmak ve müzik çalmak için ses çıkışı sağlar.

Hoparlör modunda ses sağlar.
10 Arabirim Konektörü Kablolar ve aksesuarlar aracılığıyla USB ana bilgisayar ile

istemci arasındaki iletişimi, ses ve cihaz şarjını sağlar.
11 Mikrofon Ahize modunda iletişim için kullanılır.
12 Tarama Düğmesi Veri alma işlemini başlatır (programlanabilir).
13 Programlanabilir Düğme Genellikle Bas-Konuş iletişimleri için kullanılır. Yasal

kısıtlamalar varsa

1

düğme, başka uygulamalarla kullanılmak

üzere yapılandırılabilir.

Not 1: Pakistan, Katar

3

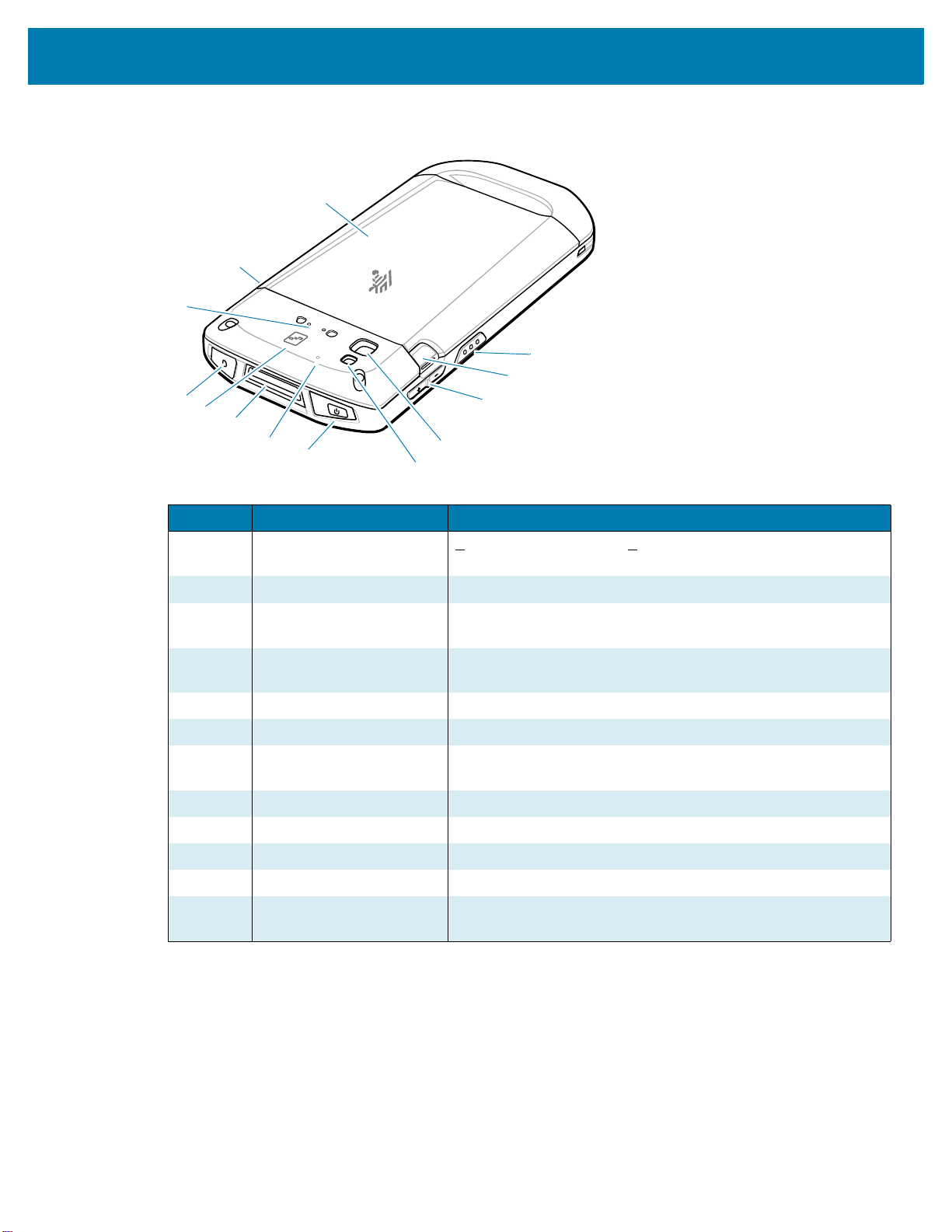

Şekil 2 Arkadan Görünüm

25

15

17

18

14

20

24

16

16

19

22

21

23

Numara Öğe İşlev

14 Pil >

15,48 Watt saat (tipik) / >4150 mAh PowerPrecision+ Lityum

iyon pil.
15 Tarama Düğmesi Veri alma işlemini başlatır (programlanabilir).
16 Pil Serbest Bırakma

Pili çıkarmak için basın.

Mandalları

17 Sesi Artırma/Azaltma

Ses düzeyini artırır ve azaltır (programlanabilir).

Düğmesi
18 13 MP Arka Kamera Fotoğraf ve video çeker.
19 Kamera Flaşı Kamera için aydınlatma sağlar.
20 Güç Düğmesi Ekranı açar ve kapatır. Cihazı sıfırlamak, kapatmak veya pil

değiştirmek için basılı tutun.
21 Mikrofon Gürültü önleme için kullanın.
22 Çıkış Penceresi Görüntüleyiciyi kullanarak veri alma işlevini sağlar.
23 NFC Anteni NFC özellikli diğer cihazlarla iletişim kurulmasını sağlar.
24 Kulaklık Jakı Kulaklığa ses çıkışı için.
25 Tetik Tutma Kolu

Montaj Yeri

Tetik Tutma Kolu için elektrik temas noktası ve montaj yeri

sağlar.

4

microSD Kart Takma

microSD kart yuvası ikinci bir kalıcı depolama alanı sağlar. Yuva, pil takımının altındadır. Daha fazla bilgi
edinmek için kart ile birlikte verilen belgelere bakın ve üreticinin kullanım tavsiyelerine uyun.

microSD kartın hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) önlemlerini uygulayın.
Uygun ESD önlemleri arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde çalışmak ve
operatörün uygun şekilde topraklanması bulunmaktadır.

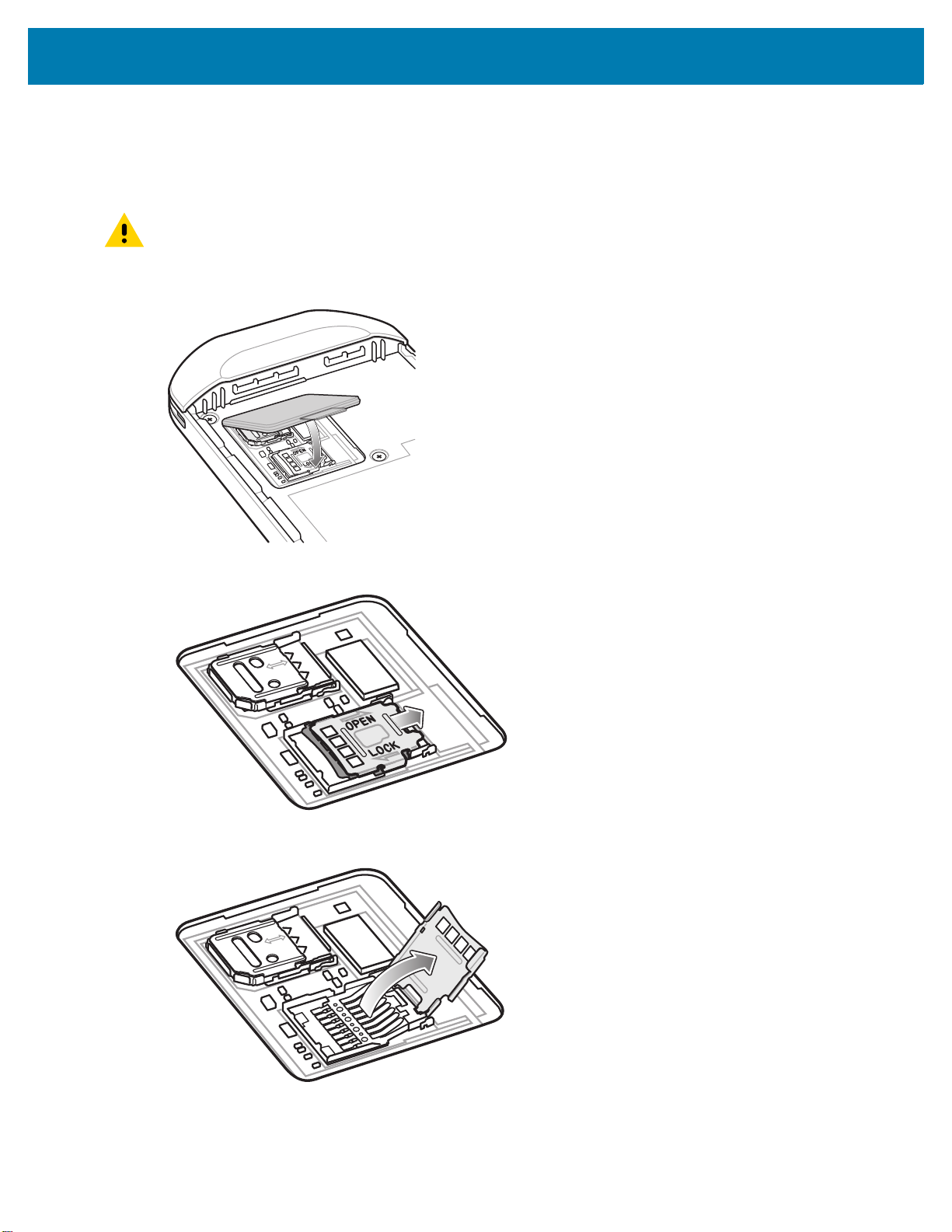

1. Erişim kapağını kaldırın.

2. microSD kart tutucu kapağını kaydırarak Açık konuma getirin.

3. microSD kart tutucu kapağını kaldırın.

5

4.

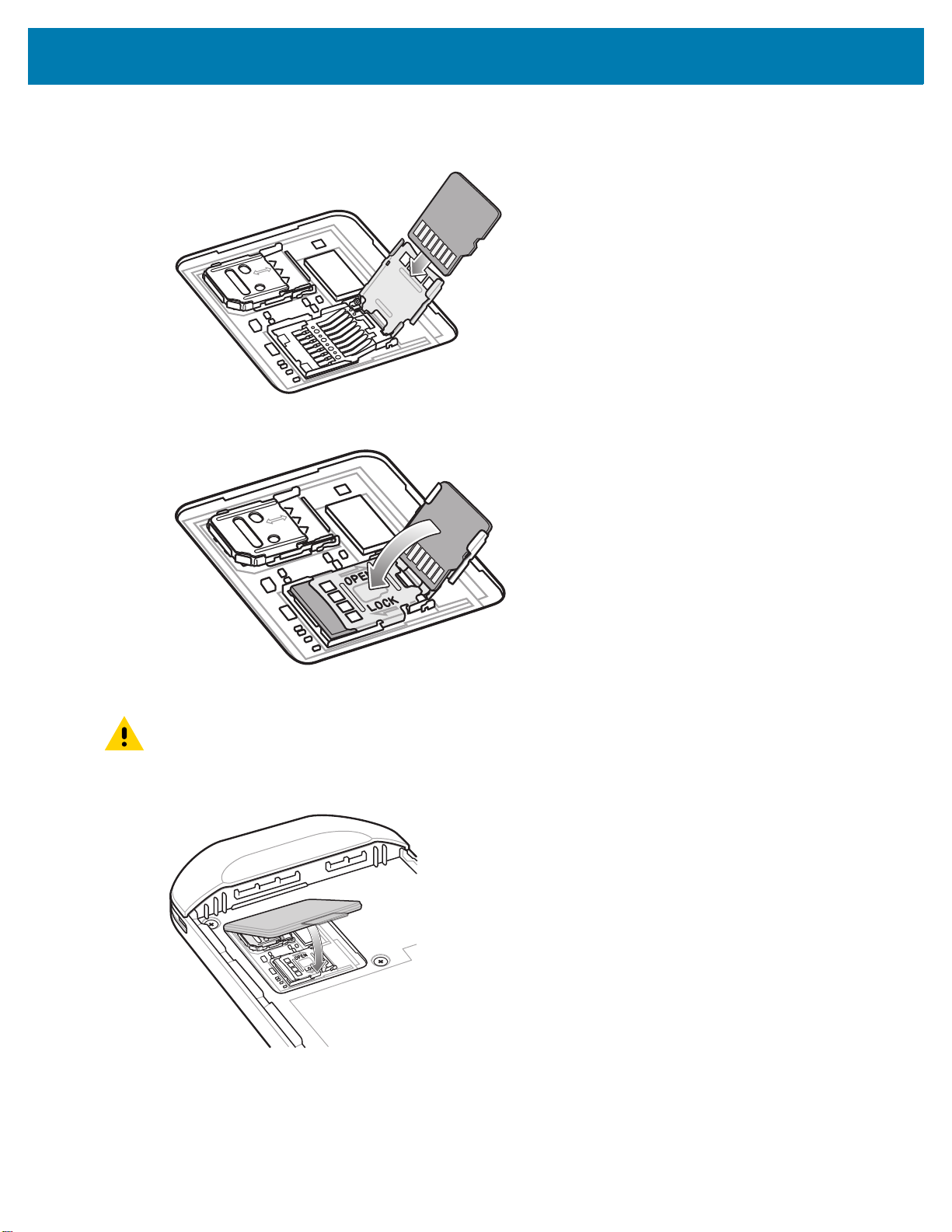

microSD kartı, kart tutucuya takın ve kartın kapağın iki tarafındaki tutma tırnaklarına kayarak
oturduğundan emin olun.

5. microSD kart tutucu kapağını kapatın.

6. microSD kart tutucu kapağını kaydırarak Kilitli konuma getirin.

Cihaz sızdırmazlığının doğru şekilde sağlanması için erişim kapağının yerine takılıp sıkıca oturtulması
gerekir.

7. Erişim kapağını yerine takın.

6

SIM Kartı Takma

NOT: Yalnızca nano SIM kart kullanın.

DİKKAT: SIM kartın hasar görmesini önlemek için gerekli elektrostatik boşalma (ESD) önlemlerini

uygulayın. Uygun ESD önlemleri arasında, bunlarla sınırlı olmamak kaydıyla, ESD matı üzerinde
çalışılması ve kullanıcının uygun şekilde topraklanması bulunmaktadır.

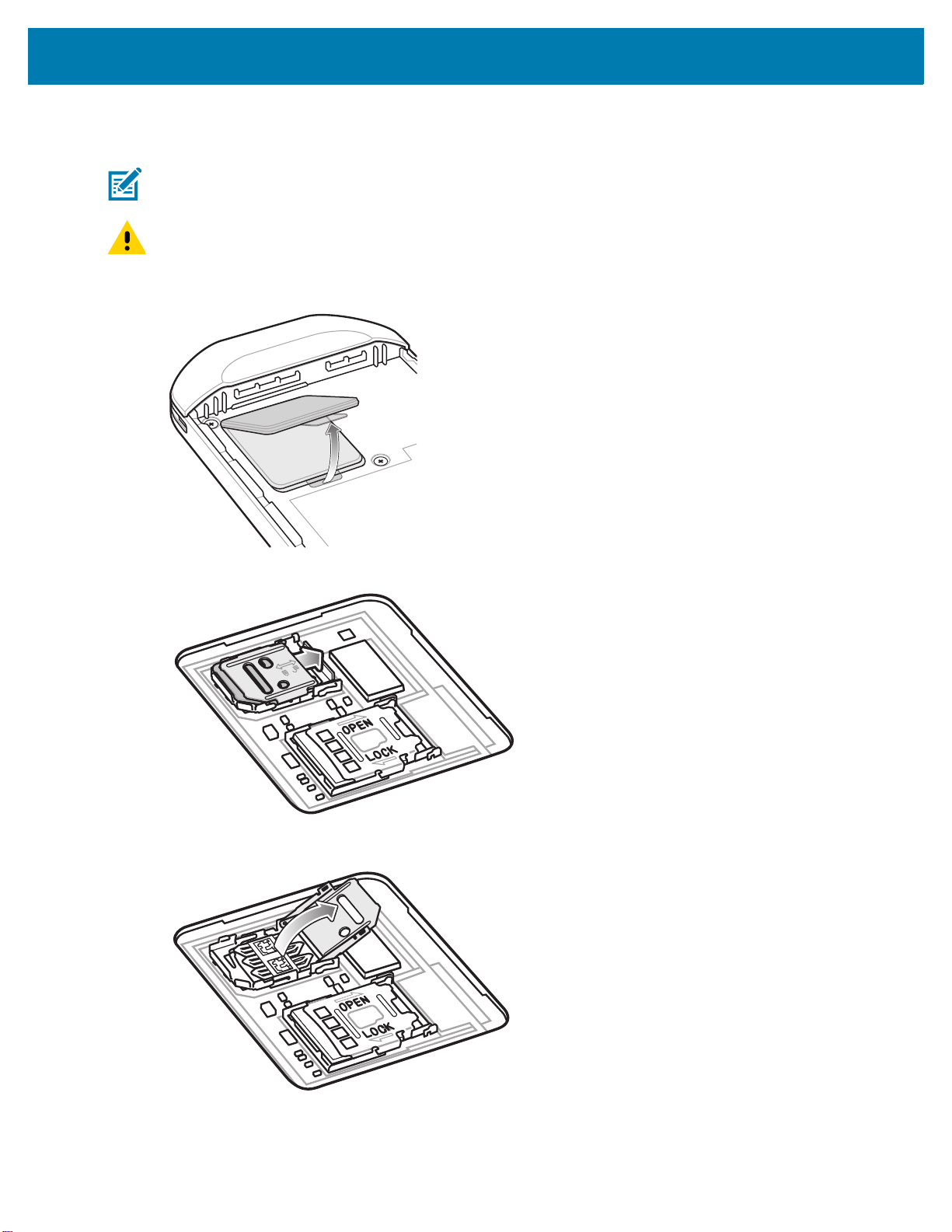

1. Erişim kapağını çıkarın.

2. SIM kart tutucuyu kaydırarak kilidi açık konuma getirin.

3. SIM kart tutucu kapağını kaldırın.

7

4. Nano SIM kartı, temas noktaları aşağı bakacak şekilde kart tutucuya yerleştirin.

5. SIM kart tutucu kapağını kapatın.

6. SIM kart tutucu kapağını kaydırarak kilitli konuma getirin.

DİKKAT: Cihaz sızdırmazlığının doğru şekilde sağlanması için erişim kapağının yerine takılıp sıkıca
oturtulması gerekir.

8

7. Erişim kapağını yerine takın.

Pili Takma

NOT: Kullanıcıların özellikle pil bölmesinde gerçekleştirdiği etiket/öğe etiketi, gravür veya çıkartma

yapıştırma gibi işlemler, cihaz ya da aksesuardan hedeflenen performansın alınmamasına yol açabilir.
Sızdırmazlık [Giriş Koruması (IP)], darbe performansı (düşme ve yuvarlanma), işlevsellik ve ısıya
dayanıklılık gibi performans düzeyleri bu durumdan etkilenebilir. Pil bölmesine etiket/öğe etiketi,
gravür ve çıkartma gibi öğeler YAPIŞTIRMAYIN.

1. Pili önce alt tarafı girecek şekilde cihazın arkasındaki pil bölmesine takın.

2. Pili, pil serbest bırakma mandalları yerine oturana kadar pil bölmesine doğru aşağıya bastırın.

9

Cihazı Şarj Etme

Cihazı ve/veya yedek pili şarj etmek için aşağıdaki aksesuarlardan birini kullanın.

Tablo 1 Şarj Etme ve İletişim

Şarj Etme İletişim

Açıklama Parça Numarası

1 Yuvalı USB/Yalnızca
Şarj İstasyonu Kiti

1 Yuvalı İş İstasyonu
Yerleştirme Ünitesi

2 Yuvalı USB/Ethernet İstasyonu CRD-TC5X-2SETH-01 Evet Evet Evet Evet
5 Yuvalı Yalnızca Şarj

İstasyonu Kiti

CRD-TC51-1SCU-01 Evet Hayır Evet İsteğe Bağlı

CRD-TC5X-1SWS-01 Evet Hayır Evet Evet

CRD-TC51-5SCHG-01 Evet Hayır Hayır Hayır

Pil

(Cihazda)

Yedek Pil USB Ethernet

Modül ile

4 Yuvalı Pil Şarj Cihazlı
Yalnızca Şarj İstasyonu Kiti

5 Yuvalı Ethernet İstasyonu Kiti CRD-TC51-5SETH-01 Evet Hayır Hayır Evet
4 Yuvalı Pil Şarj Cihazı Kiti SAC-TC51-4SCHG-01 Hayır Evet Hayır Hayır
Dayanıklı Şarj/USB Kablosu CBL-TC51-USB1-01 Evet Hayır Evet Hayır

CRD-TC51-5SC4B-01 Evet Evet Hayır Hayır

Cihazı Şarj Etme

NOT: TC52x/TC57x Ürün Referans Kılavuzu'nda açıklanan pil güvenliği yönergelerine uyun.

Pil: >

15,48 Watt saat (tipik) / >4150 mAh PowerPrecision+ Lityum iyon pil

1. Ana pili şarj etmek için şarj aksesuarını uygun güç kaynağına bağlayın.

2. Cihazı istasyona takın veya kabloya bağlayın. Cihaz açılır ve şarj olmaya başlar. Şarj/Bildirim LED'i,

şarj işlemi sırasında sarı renkte yanıp söner; pil tam olarak şarj olduğunda ise sabit bir şekilde yeşil
renkte yanar.

Tamamen bitmiş pil yaklaşık 2,5 saatte %90, yaklaşık üç saatte %100 şarj olur. Genellikle, %90 şarj
günlük kullanım için yeterlidir. Tamamen dolu %100 şarj yaklaşık 14 saatlik kullanım sunar. Cihazı en iyi
şekilde şarj etmek için yalnızca Zebra şarj aksesuarlarını ve pillerini kullanın. Pilleri, oda sıcaklığında ve
cihaz uyku modundayken şarj edin.

Yedek Pili Şarj Etme

1. Yedek pil yuvasına yedek pil takın.

2. Pilin düzgün şekilde yerleştirildiğinden emin olun.

Yedek Pil Şarj LED'i yanıp sönerek cihazın şarj edildiğini gösterir. Şarj göstergeleri için bkz. Tablo 2.

Tamamen bitmiş pil yaklaşık 2,3 saatte %90, yaklaşık üç saatte %100 şarj olur. Genellikle, %90 şarj
günlük kullanım için yeterlidir. Tamamen dolu %100 şarj yaklaşık 14 saatlik kullanım sunar. Cihazı en iyi
şekilde şarj etmek için yalnızca Zebra şarj aksesuarlarını ve pillerini kullanın.

10

Tablo 2 Şarj/Bildirim LED'i Şarj Göstergeleri

Durum LED Gösterge

Kapalı Cihaz şarj edilmiyordur. Cihaz, istasyona veya güç kaynağına

doğru bir şekilde takılmamıştır. Şarj cihazına/istasyona güç
gelmiyordur.

Yavaş Yanıp Sönen Sarı

Cihaz şarj oluyordur.

(4 saniyede 1 kez)
Yavaş Yanıp Sönen

Cihaz şarj ediliyordur ancak pil, kullanım ömrünü doldurmuştur.

Kırmızı (4 saniyede 1 kez)
Sabit Yeşil Şarj işlemi tamamlanmıştır.

Sabit Kırmızı Şarj işlemi tamamlanmıştır ancak pil, kullanım ömrünü

doldurmuştur.

Hızlı Yanıp Sönen Sarı
(saniyede 2 kez)

Şarj hatası oluşmuştur. Örneğin:

• Sıcaklık çok düşük ya da çok yüksektir.

• Şarj işlemi çok uzun sürmüş ve tamamlanamamıştır
(genellikle sekiz saat sürer).

Hızlı Yanıp Sönen Kırmızı
(saniyede 2 kez)

Şarj hatası oluşmuştur ancak pil, kullanım ömrünü doldurmuştur.
Örneğin:

• Sıcaklık çok düşük ya da çok yüksektir.

• Şarj işlemi çok uzun sürmüş ve tamamlanamamıştır
(genellikle sekiz saat sürer).

Pilleri 5°C - 40°C (41°F - 104°F) arasındaki sıcaklıklarda şarj edin. Cihaz veya istasyon, pil şarj işlemini
daima güvenli ve akıllı bir şekilde gerçekleştirir. Daha yüksek sıcaklıklarda [örneğin yaklaşık +37°C
(+98°F)] ise cihaz veya istasyon, pili kabul edilebilir sıcaklıklarda tutmak için kısa süreliğine pil şarj işlemini
etkinleştirip devre dışı bırakabilir. Cihaz ve istasyon, şarj işleminin anormal sıcaklıklar nedeniyle devre dışı
bırakılması durumunda ilgili LED'i aracılığıyla bildirimde bulunur.

11

1 Yuvalı USB Şarj İstasyonu

1

Öğe Ad Açıklama

1 Güç LED'i İstasyona güç verildiğini gösterir.

12

1 Yuvalı İş İstasyonu Yerleştirme Ünitesi

41 2 3

5678

Öğe Ad Açıklama

1 Güç Bağlantı Noktası İstasyona güç sağlar.
2 HDMI Bağlantı Noktası Monitöre bağlanır.
3 Ethernet Bağlantı Noktası Bir Ethernet ağına bağlanır.
4 LED İstasyona güç verildiğini gösterir.
5 USB Type A Bağlantı

Noktası

6 USB Type A Bağlantı

Noktası

7 1,5 mA USB Bağlantı

Noktası

8 0,5 mA USB Bağlantı

Noktası

Fare veya klavye bağlantısı.

Fare veya klavye bağlantısı.

Fare ya da klavye veya kişisel mobil cihaz için USB Type A
bağlantı noktası.

Fare veya klavye için USB Type A bağlantı noktası.

13

2 Yuvalı USB/Ethernet İstasyonu

2

1

3

Öğe Ad Açıklama

1 Cihaz Şarj Yuvası Şarj sırasında cihazı tutar.
2 Yedek Pil Şarj LED'i Yedek pil şarj durumunu gösterir.
3 Yedek Pil Yuvası Şarj sırasında yedek pili tutar.

14

5 Yuvalı Yalnızca Şarj İstasyonu

2

1

Öğe Ad Açıklama

1 Cihaz Şarj Yuvası Şarj sırasında cihazı tutar.
2 Güç LED'i İstasyona güç verildiğini gösterir.

15

4 Yuvalı Pil Şarj Cihazlı Yalnızca Şarj İstasyonu

4

3

2

1

Öğe Ad Açıklama

1 Cihaz Şarj Yuvası Şarj sırasında cihazı tutar.
2 Yedek Pil Yuvası Şarj sırasında yedek pili tutar.
3 Güç LED'i İstasyona güç verildiğini gösterir.
4 Yedek Pil Şarj LED'i Yedek pil şarj durumunu gösterir.

16

5 Yuvalı Ethernet İstasyonu

2

1

3

Öğe Ad Açıklama

1 Cihaz Şarj Yuvası Şarj ve iletişim sırasında cihazı tutar.
2 1000 LED Açıkken veya yanıp sönerken 1 Gb/sn veri hızını gösterir.
3 10/100 LED Açıkken veya yanıp sönerken 10 veya 100 Mb/sn veri hızını

gösterir.

17

4 Yuvalı Pil Şarj Cihazı

3

2

1

Öğe Ad Açıklama

1 Yedek Pil Yuvası Şarj sırasında yedek pili tutar.
2 Güç LED'i İstasyona güç verildiğini gösterir.
3 Yedek Pil Şarj LED'i Yedek pil şarj durumunu gösterir.

18

Dayanıklı Şarj/USB Kablosu

19

Tarama

Hedefleme Modeli

Bir barkodu okumak için tarama özellikli bir uygulama gerekir. Cihaz; kullanıcının görüntüleyiciyi
etkinleştirmesini, barkod verilerinin kodunu çözmesini ve barkod içeriğini görüntülemesini sağlayan
DataWedge uygulamasını içerir.

1. Uygulama cihazda açık ve metin alanı odakta olmalıdır (metin imleci, metin alanında olmalıdır).

2. Cihazın üst kısmındaki çıkış penceresini bir barkoda doğrultun.

3. Tarama düğmesini basılı tutun.

Kırmızı LED hedefleme modeli, hedeflemeye yardımcı olmak amacıyla yanar.

NOT: Cihaz, Liste Alma modundayken görüntüleyici, artı işareti veya hedefleme noktası barkoda
dokunana kadar barkodu okumaz.

4. Barkod, hedefleme modelindeki artı işaretinin oluşturduğu alanın içinde olmalıdır. Hedefleme noktası,

parlak ışıklandırmalı yerlerde görünürlüğü artırmak için kullanılır.

20

5. Veri Alma LED'i, barkodun başarıyla okunduğunu belirtmek için varsayılan olarak yeşil renkte yanar ve

Hedefleme Modelinde Birden Çok Barkod Bulunan Liste Alma Modu

sesli uyarı verir.

6. Tarama düğmesini bırakın.

NOT: Görüntüleyici genellikle kodu anında okur. Cihaz, tarama düğmesi basılı tutulduğu süre boyunca

düşük kaliteli ya da okuması zor bir barkodun dijital fotoğrafının (görüntü) çekilmesi için gereken adımları
tekrarlar.

7. Barkod içeriği verileri metin alanında görüntülenir.

21

Ergonomi Konusunda Göz Önünde Bulundurulacaklar

BİLEĞİNİZİ AŞIRI

BÜKMEKTEN KAÇININ

22

www.zebra.com
