TC57x
Computador com Tela Sensível
ao Toque
Guia de Referência
Rápida
MN-003873-01PTBR Rev. A
ZEBRA e a cabeça estilizada da Zebra são marcas comerciais da Zebra Technologies Corporation
registradas em várias jurisdições por todo o mundo. Todas as demais marcas comerciais são de
propriedade de seus respectivos proprietários.
© 2020 Zebra Technologies Corporation e/ou suas afiliadas. Todos os direitos reservados.
As informações neste documento estão sujeitas a alterações sem aviso prévio. O software descrito neste
documento é fornecido sob um contrato de licença ou um contrato de confidencialidade. O software pode
ser utilizado ou copiado apenas de acordo com os termos desses contratos.
Para obter mais informações sobre declarações legais e de propriedade, acesse os seguintes links:
SOFTWARE: zebra.com/linkoslegal
DIREITOS AUTORAIS: zebra.com/copyright
GARANTIA: http://www.zebra.com/warranty
CONTRATO DE LICENÇA DE USUÁRIO FINAL: zebra.com/eula
Termos de uso
Informações proprietárias
Este manual contém informações proprietárias da Zebra Technologies Corporation e de suas subsidiárias
(“Zebra Technologies”). Seu uso destina-se apenas à informação e ao uso pelas partes que operam o
equipamento descrito neste documento e fazem sua manutenção. Tais informações proprietárias não
podem ser utilizadas, reproduzidas ou divulgadas a quaisquer outras partes para qualquer outra finalidade
sem a autorização expressa por escrito da Zebra Technologies.
Melhorias de produtos
A melhoria contínua de produtos é uma política da Zebra Technologies. Todas as especificações e
designs estão sujeitos a alterações sem aviso prévio.
Isenção de responsabilidade
A Zebra Technologies toma medidas para assegurar que suas especificações e manuais de engenharia
publicados estejam corretos, no entanto, erros acontecem. A Zebra Technologies reserva-se o direito de
corrigir quaisquer erros e se isenta de responsabilidades decorrentes deles.
Limitação de responsabilidade
Em nenhuma circunstância, a Zebra Technologies, ou qualquer outra pessoa envolvida na criação,
produção ou entrega deste produto (incluindo hardware e software), poderá ser responsabilizada por
quaisquer danos (incluindo, sem limitação, danos consequenciais, perda de lucros comerciais, interrupção
de negócios ou perda de informações comerciais) resultantes do uso de, decorrente do uso ou incapacidade
de utilizar este produto, mesmo se a Zebra Technologies tiver sido avisada sobre a possibilidade da
ocorrência de tais danos. Determinadas jurisdições não permitem a exclusão ou a limitação de danos
incidentais ou consequenciais, portanto, as exclusões ou limitações acima podem não ser aplicáveis
a você.
Data de publicação
3 de setembro de 2020
2
Recursos
8
13
12
11
10
9
7
6
5
3
2
4
1
Figura 1 Vista frontal
Número Item Função
1 Câmera frontal de 5 MP Tira fotos e vídeos.
2 Receptor Usado para reprodução de áudio no modo de telefone.
3 LED de captura de dados Indica o status da captura de dados.
4 Microfone Use para as comunicações no modo viva-voz.
5 Sensor de proximidade Define a proximidade para desligar a tela quando usado no
modo de telefone.
6 Sensor de luz Interpreta a luz ambiente para controlar a intensidade da luz
7LED de
carregamento/notificação
de fundo da tela.
Indica o status de carga da bateria durante o carregamento
e as notificações geradas pelos aplicativos.
8 Tela sensível ao toque Exibe todas as informações necessárias para operar o
dispositivo.
9 Alto-falante Fornece saída de áudio para reprodução de vídeo e música.
Reproduz o áudio no modo viva-voz.
10 Conector de interface Fornece host USB e comunicação com clientes, áudio e
carregamento do dispositivo através de cabos e acessórios.
11 Microfone Usado para as comunicações no modo de telefone.
12 Botão de leitura Inicia a captura de dados (programável).
13 Botão programável Normalmente usado para comunicações PTT. Quando
existem restrições regulamentares
1
, o botão é configurável
para uso com outros aplicativos.
Nota 1: Paquistão, Catar
3
Figura 2 Vista traseira
25
15
17
18
14
20
24
16
16
19
22
21
23
Número Item Função
14 Bateria Bateria de íon de lítio PowerPrecision+, >15,48 Watt-hora
(típico)/>
4.150 mAh.
15 Botão de leitura Inicia a captura de dados (programável).
16 Travas de liberação
Pressione para remover a bateria.
da bateria
17 Botão de
Aumenta e diminui o volume de áudio (programável).
aumentar/diminuir volume
18 Câmera traseira de
Tira fotos e vídeos.
13 MP
19 Flash da câmera Fornece iluminação para a câmera.
20 Botão Liga/Desliga Liga e desliga a tela. Mantenha pressionado para reiniciar o
dispositivo, desligar ou trocar a bateria.
21 Microfone Usado para cancelamento de ruído.
22 Janela de saída Fornece captura de dados usando o capturador de imagens.
23 Antena NFC Fornece comunicação com outros dispositivos habilitados
para NFC.
24 Entrada para fone
Para saída de áudio para o fone de ouvido.
de ouvido
25 Suporte para a alça
do acionador
Fornece contatos elétricos e local de montagem para a alça
do acionador.
4
Instalar um cartão microSD
O compartimento do cartão microSD fornece armazenamento secundário não volátil. O compartimento
fica localizado sob a bateria. Consulte a documentação fornecida com o cartão para obter mais
informações e siga as recomendações de uso do fabricante.
Siga as precauções adequadas de ESD (Electrostatic Discharge, descarga eletroestática) para evitar
danos no cartão microSD. As precauções adequadas de ESD incluem, sem limitação, trabalhar em uma
esteira de ESD e assegurar que o operador esteja devidamente aterrado.
1. Levante a porta de acesso.
2. Deslize a porta do suporte do cartão microSD para a posição Open.
3. Levante a porta do suporte do cartão microSD.
5
4.
Insira o cartão microSD na porta do suporte do cartão, certificando-se de que o cartão deslize nas
guias de fixação em cada lado da porta.
5. Feche a porta do suporte do cartão microSD.
6. Deslize a porta do suporte do cartão microSD para a posição Lock.
A porta de acesso deve ser recolocada e encaixada firmemente para garantir a vedação adequada do
dispositivo.
7. Reinstale a porta de acesso.
6

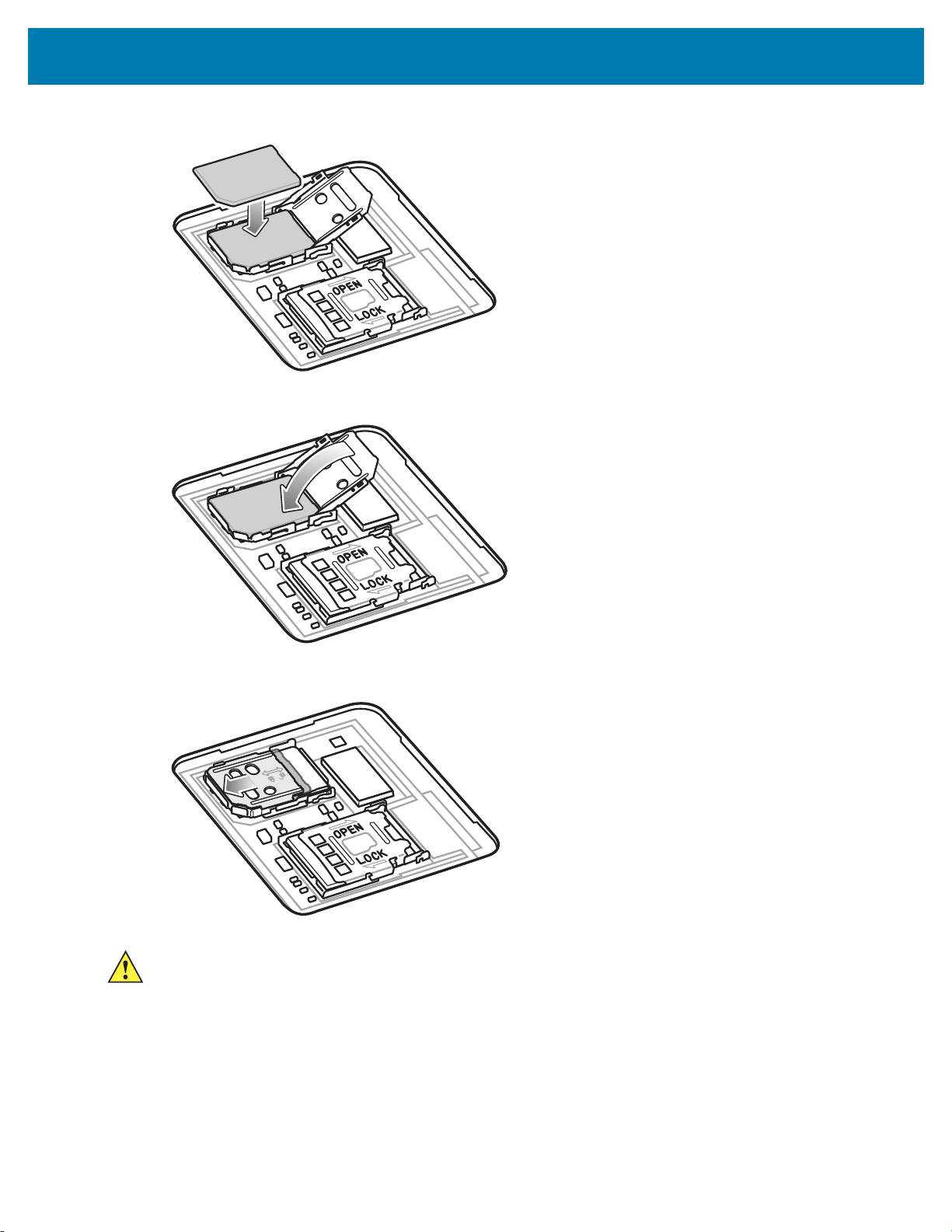

Instalar o cartão SIM
NOTA: use somente cartões nano SIM.
ATENÇÃO: precauções adequadas para descarga eletrostática (ESD) que evitam a danificação do cartão
SIM. As precauções adequadas de ESD incluem, sem limitação, trabalho em uma esteira de ESD
e a garantia de que o operador está devidamente aterrado.
1. Remova a porta de acesso.
2. Deslize o suporte do cartão SIM para a posição desbloqueada.
3. Levante a porta do suporte cartão SIM.
7
4. Coloque o cartão nano SIM no suporte do cartão com os contatos voltados para baixo.
5. Feche a porta do suporte do cartão SIM.
6. Deslize a porta do suporte do cartão SIM para a posição de bloqueio.
ATENÇÃO: a porta de acesso deve ser recolocada e encaixada firmemente para garantir a vedação
adequada do dispositivo.
8
7. Reinstale a porta de acesso.
Instalar a bateria
NOTA: modificar o dispositivo, particularmente a bateria, por exemplo, etiquetas, etiquetas de ativos,
marcas, adesivos etc., pode comprometer o desempenho pretendido do dispositivo ou acessórios. Níveis
de desempenho como vedação (Índice de proteção (IP)), desempenho afetado (quedas e tombos),
funcionalidade, resistência à temperatura etc., podem ser afetados. NÃO coloque etiquetas, etiquetas de
ativos, nem deixe marcas, adesivos etc., no local da bateria.
1. Insira a bateria, a parte inferior primeiro, no compartimento da bateria na parte de trás do dispositivo.
2. Pressione a bateria no compartimento apropriado até que a trava de liberação se encaixe no lugar.
9
Carregar o dispositivo
Use um dos acessórios a seguir para carregar o dispositivo e/ou a bateria sobressalente.
Tabela 1 Carregamento e comunicação
Descrição Número da peça
Kit de base com 1 compartimento
somente para carregamento/USB
CRD-TC51-1SCU-01 Sim Não Sim Com módulo
Carregamento Comunicação
Bateria
(no
dispositivo)
Bateria
sobressalente
USB Ethernet
opcional
Base com 1 compartimento para
encaixe da estação de trabalho
Base com 2 compartimentos
para Ethernet/USB
Kit de base com 5
compartimentos somente
para carregamento
Kit de base com 4
compartimentos somente
para carregamento com
carregador de bateria
Kit de Base com 5
compartimentos para Ethernet
Kit de carregador de bateria
com 4 compartimentos
Cabo de carregamento/USB
resistente
Carregar o dispositivo
NOTA: certifique-se de seguir as diretrizes de segurança para baterias descritas no Guia de Referência
do Produto do TC52x/TC57x.
CRD-TC5X-1SWS-01 Sim Não Sim Sim
CRD-TC5X-2SETH-01 Sim Sim Sim Sim
CRD-TC51-5SCHG-01 Sim Não Não Não
CRD-TC51-5SC4B-01 Sim Sim Não Não
CRD-TC51-5SETH-01 Sim Não Não Sim
SAC-TC51-4SCHG-01 Não Sim Não Não
CBL-TC51-USB1-01 Sim Não Sim Não
Bateria: bateria de íon de lítio PowerPrecision+, >
1. Para carregar a bateria principal, conecte o acessório de carregamento à fonte de alimentação
adequada.
2. Insira o dispositivo em uma base ou conecte-o a um cabo. O dispositivo é ligado e inicia o
carregamento. O LED âmbar de carregamento/notificação pisca durante o carregamento e permanece
aceso quando a bateria estiver totalmente carregada.
A bateria vai de totalmente descarregada a 90% em cerca 2,5 horas e de totalmente descarregada a
100% em cerca de três horas. Em muitos casos, 90% de carga é suficiente para uso diário. Uma carga de
100% dura cerca de 14 horas de uso. Para obter os melhores resultados de carregamento, use somente
as baterias e os acessórios de carregamento da Zebra. Carregue as baterias em temperatura ambiente
com o dispositivo no modo de suspensão.
15,48 Watt-hora (típico)/> 4.150 mAh
10
Carregar a bateria sobressalente
1. Insira uma bateria sobressalente no compartimento de carregamento de baterias sobressalentes.
2. Certifique-se de que a bateria foi instalada corretamente.
O LED de carregamento da bateria sobressalente pisca indicando o carregamento. Consulte a Tabela
2 para ver os indicadores de carregamento.
A bateria vai de totalmente descarregada a 90% em cerca 2,3 horas e de totalmente descarregada a
100% em cerca de três horas. Em muitos casos, 90% de carga é suficiente para uso diário. Uma carga de
100% dura cerca de 14 horas de uso. Para obter os melhores resultados de carregamento, use somente
as baterias e os acessórios de carregamento da Zebra.

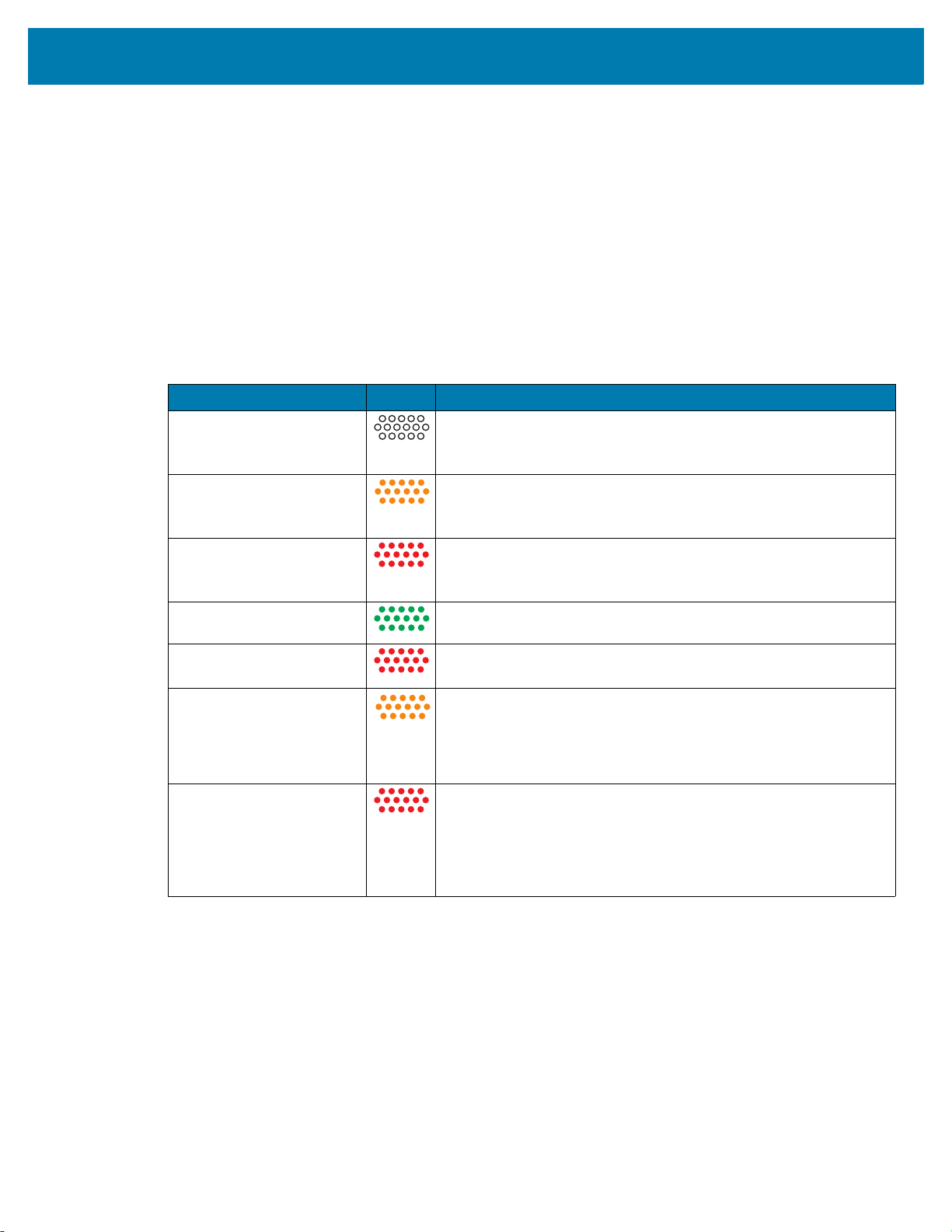

Tabela 2 LEDs indicadores de carregamento/notificação
Estado LED Indicação
Desligado O dispositivo não está carregando. O dispositivo não está
Piscando lentamente em
âmbar (pisca 1 vez a cada
4 segundos)
Piscando lentamente em
vermelho (pisca 1 vez a
cada 4 segundos)
Verde contínuo Carregamento concluído.
inserido corretamente na base ou não está conectado a uma
fonte de alimentação. Carregador/base sem alimentação.
O dispositivo está carregando.
O dispositivo está carregando, mas a bateria está no fim de sua
vida útil.
Vermelho contínuo Carregamento concluído, mas a bateria está no final de sua
vida útil.
Piscando rapidamente em
âmbar (pisca 2 vezes por
segundo)
Piscando rapidamente em
vermelho (pisca 2 vezes
por segundo)
Carregue as baterias em temperaturas de 5 °C a 40 °C (41 °F a 104 °F). O dispositivo ou a base
sempre carrega a bateria de modo seguro e inteligente. Em temperaturas elevadas (por exemplo,
aproximadamente +37 °C (+98 °F)) o dispositivo ou a base pode habilitar e desabilitar alternadamente o
carregamento por períodos curtos para manter a bateria a uma temperatura aceitável. O dispositivo e a
base indicam quando o carregamento foi desativado devido a temperaturas anormais através do seu LED.
Erro no carregamento, por exemplo:
• A temperatura está muito baixa ou muito alta.
• O carregamento não foi concluído após um longo período
(normalmente oito horas).
Erro no carregamento, mas a bateria está no final de sua vida
útil, por exemplo:
• A temperatura está muito baixa ou muito alta.
• O carregamento não foi concluído após um longo período
(normalmente oito horas).
11
Base com 1 compartimento para carregamento USB
1
Item Nome Descrição
1 LED de alimentação Indica que a base está ligada à energia.
12

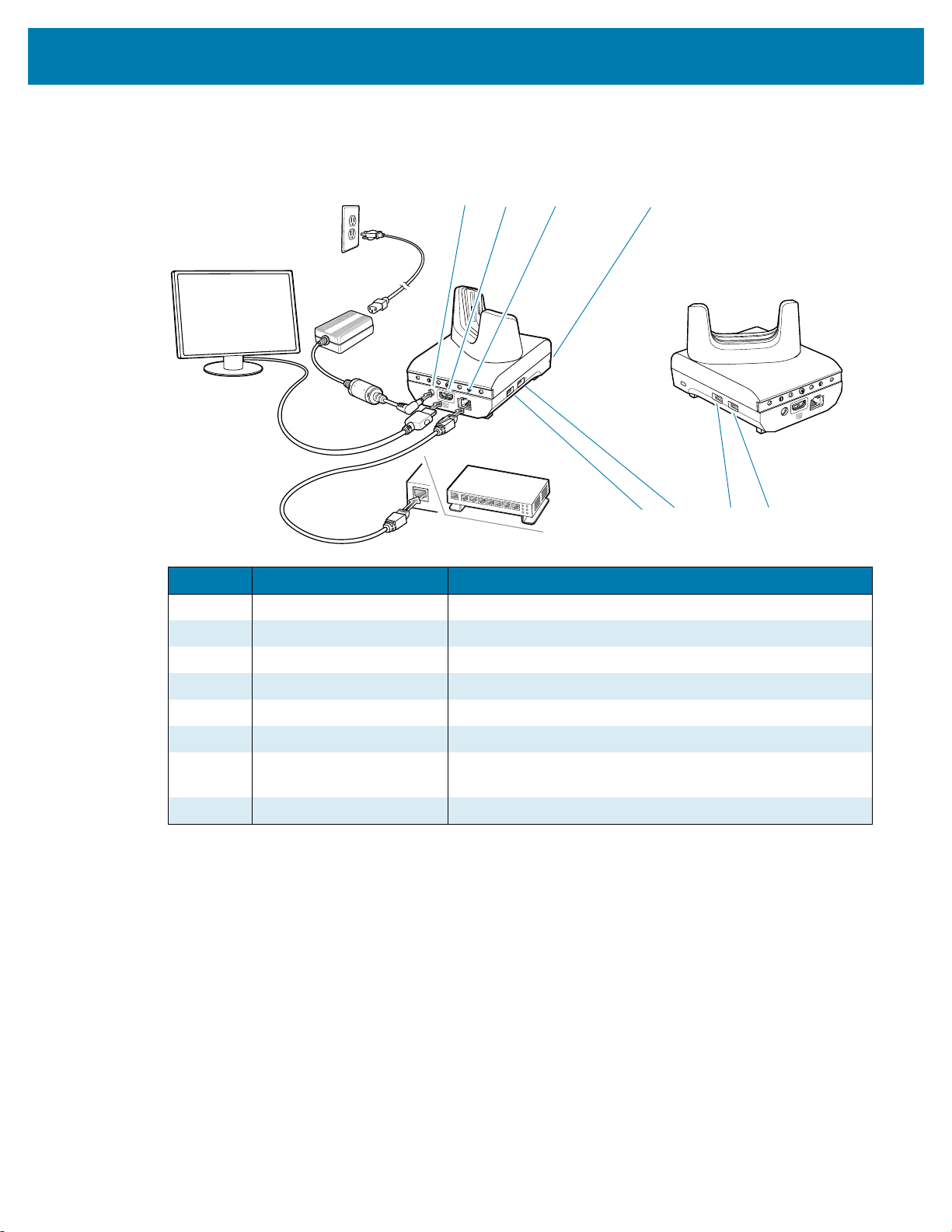

Base com 1 compartimento para encaixe da estação de trabalho
41 2 3
5678
Item Nome Descrição
1 Porta de alimentação Fornece energia à base.
2 Porta HDMI Conecta-se ao monitor.
3 Porta Ethernet Conecta-se a uma rede Ethernet.
4 LED Indica que a base está ligada à energia.
5 Porta USB Tipo A Conexão para mouse ou teclado.
6 Porta USB Tipo A Conexão para mouse ou teclado.
7 Porta USB de 1,5 mA Porta USB Tipo A para mouse ou teclado ou dispositivo
móvel pessoal.
8 Porta USB de 0,5 mA Porta USB Tipo A para mouse ou teclado.
13
Base com 2 compartimentos para Ethernet/USB
2
1
3
Item Nome Descrição
1 Compartimento de
carregamento do dispositivo
2 LED de carga de bateria
sobressalente
3 Compartimento da bateria
sobressalente
Segura o dispositivo durante o carregamento.
Indicam o status da carga da bateria sobressalente.
Segura a bateria sobressalente durante o carregamento.
14

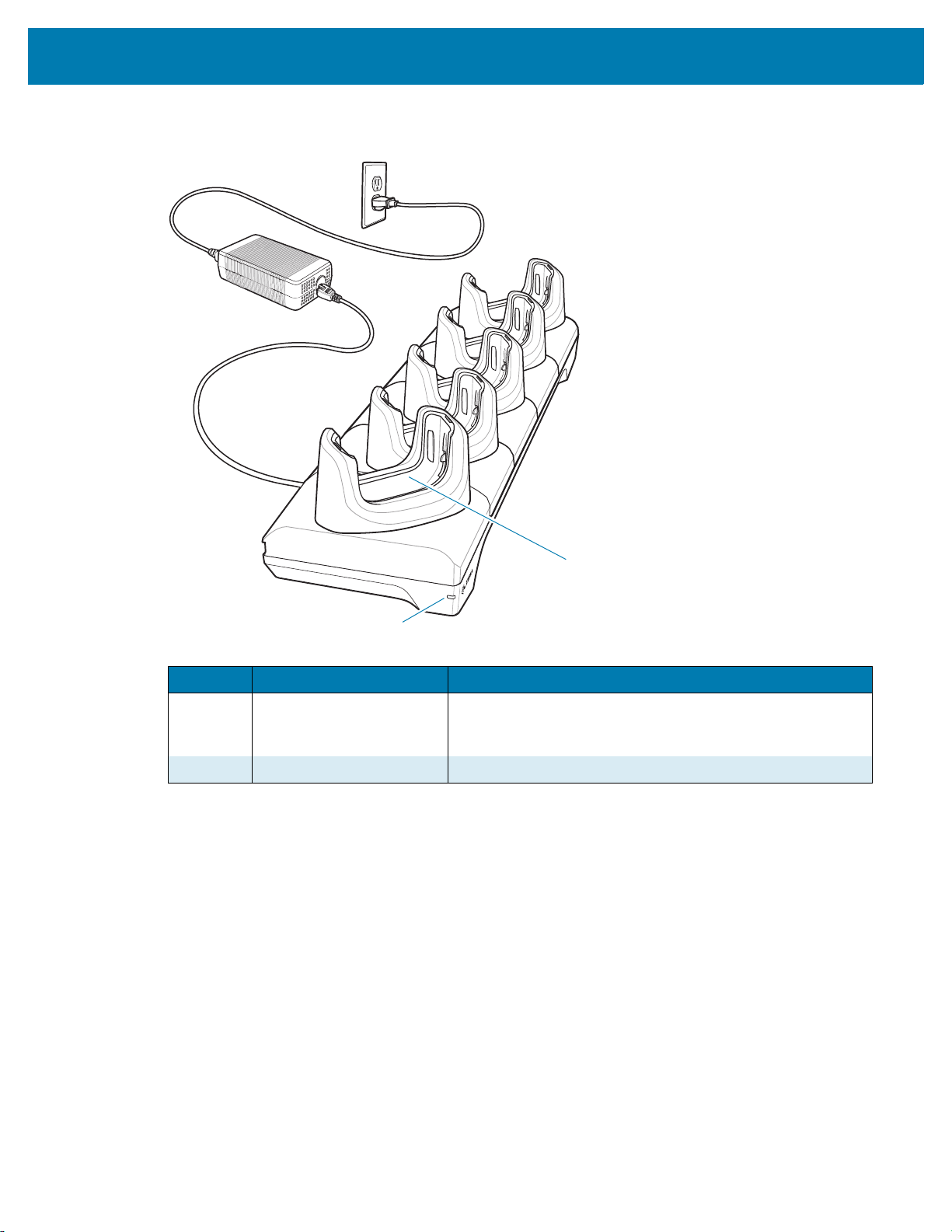

Base com 5 compartimentos somente para carregamento
2
1
Item Nome Descrição
1 Compartimento de
carregamento do
dispositivo
2 LED de alimentação Indica que a base está ligada à energia.
Segura o dispositivo durante o carregamento.
15

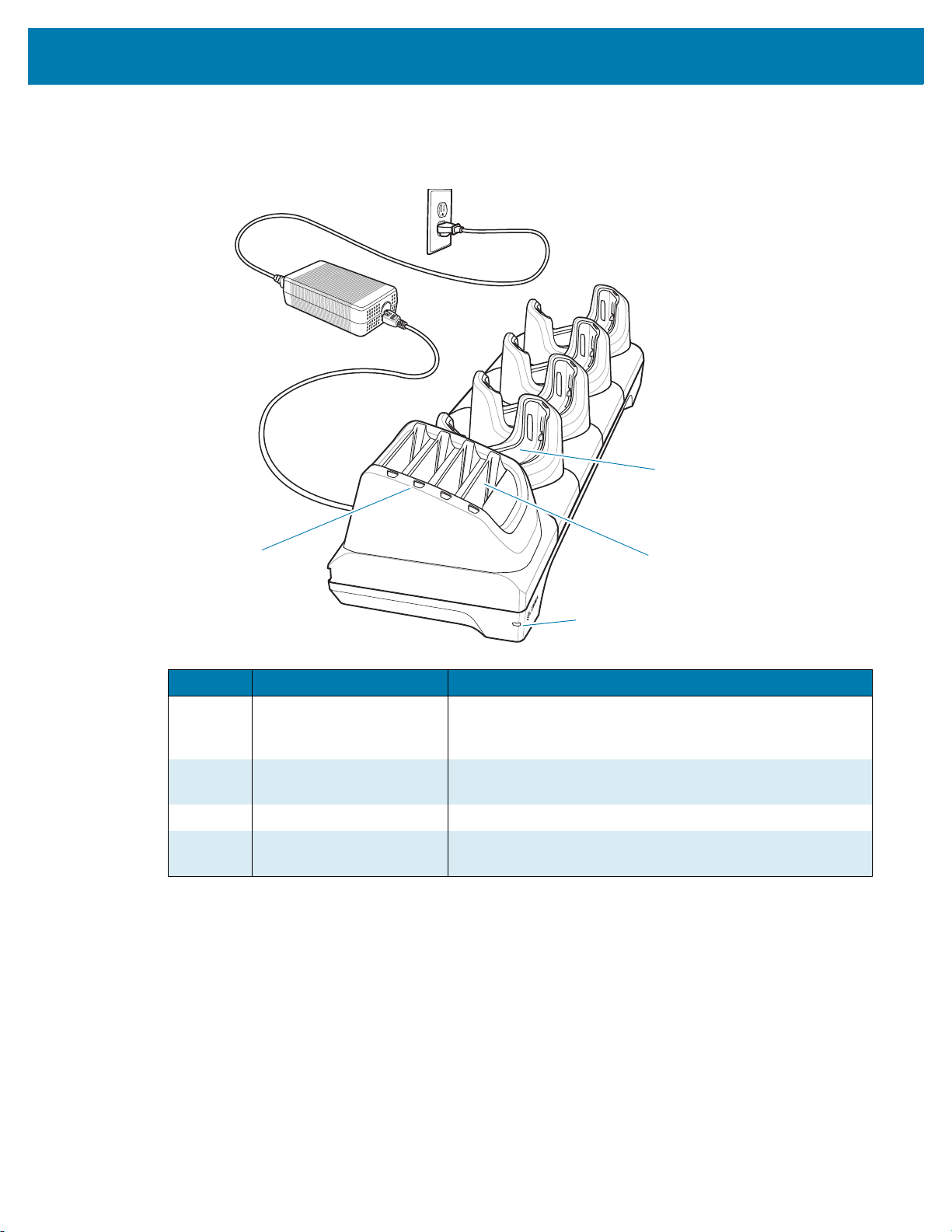

Base com 4 compartimentos somente para carregamento com
4
3
2
1
carregador de bateria
Item Nome Descrição
1 Compartimento de
carregamento do
dispositivo
2 Compartimento da bateria
sobressalente
3 LED de alimentação Indica que a base está ligada à energia.
4 LED de carregamento da
bateria sobressalente
Segura o dispositivo durante o carregamento.
Segura uma bateria sobressalente durante o carregamento.
Indicam o status da carga da bateria sobressalente.
16

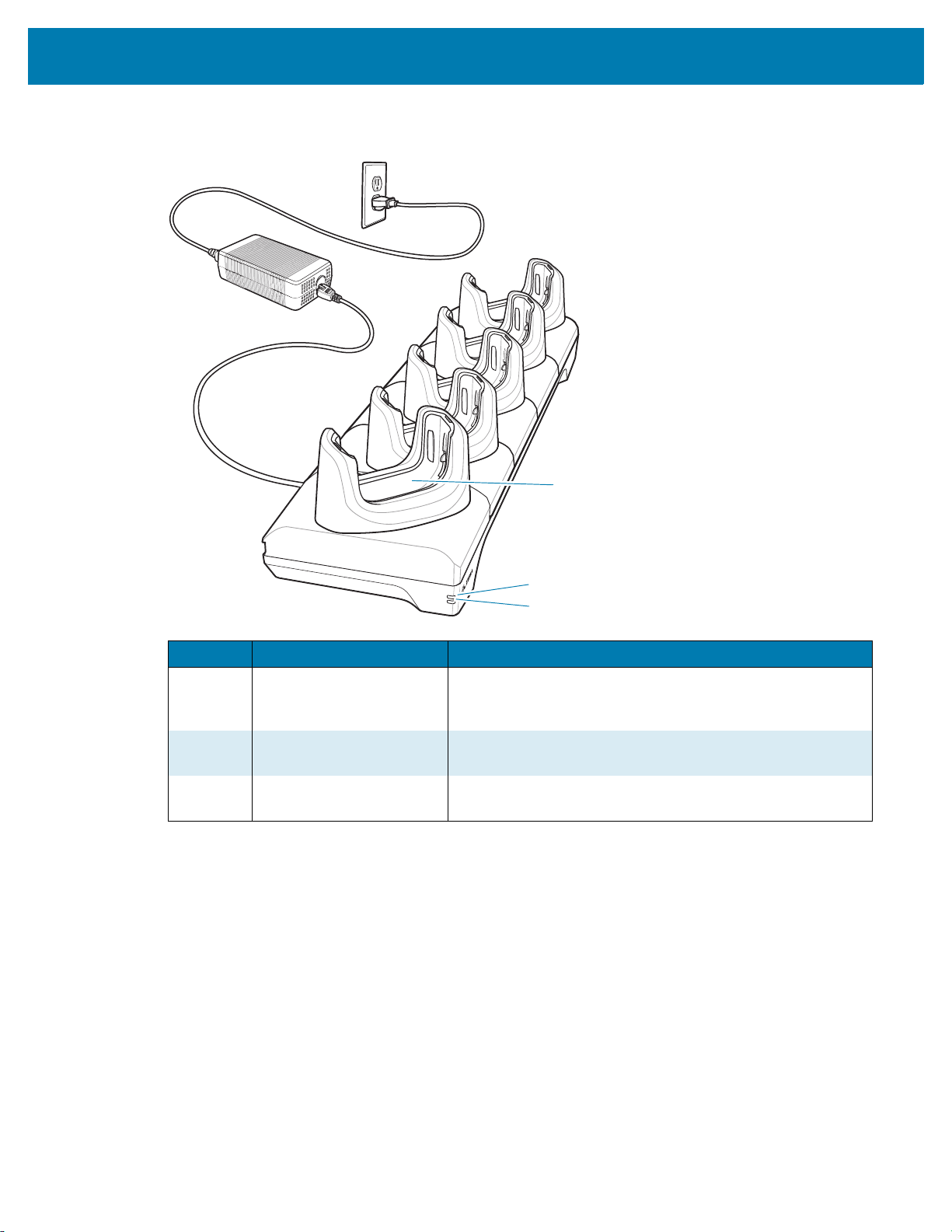

Base com 5 compartimentos para Ethernet
2
1
3
Item Nome Descrição
1 Compartimento de
carregamento do
dispositivo
2 LED de 1000 Indica a taxa de dados de 1 Gbps quando ligado ou
3 LED de 10/100 Indica a taxa de dados de 10 ou 100 Mbps quando ligado
Segura o dispositivo durante o carregamento e a
comunicação.
piscando.
ou piscando.
17

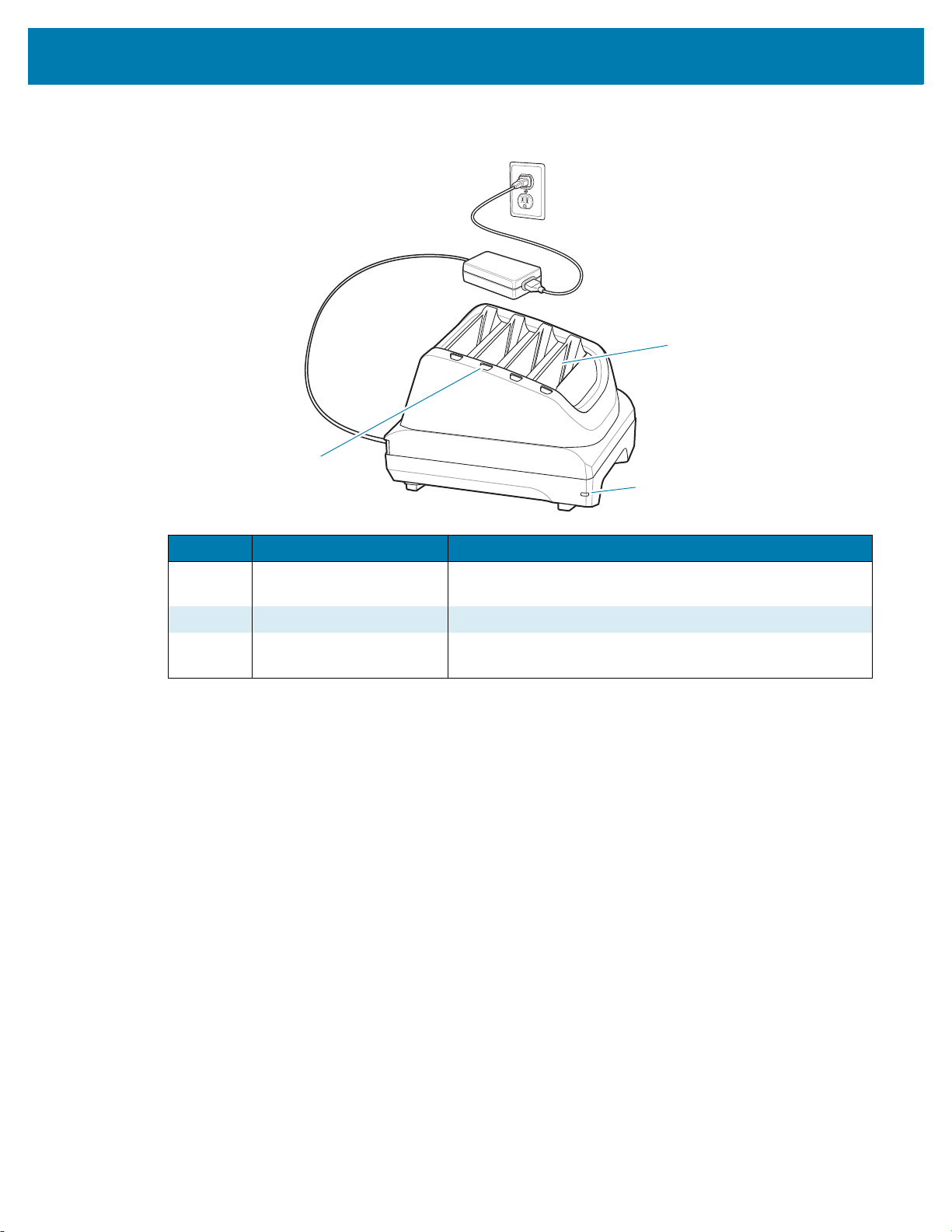

Carregador de bateria com 4 compartimentos
3
2
1
Item Nome Descrição
1 Compartimento da bateria
sobressalente
2 LED de alimentação Indica que a base está ligada à energia.
3 LEDs de carregamento da
bateria sobressalente
Segura a bateria sobressalente durante o carregamento.
Indicam o status da carga da bateria sobressalente.
18
Cabo de carregamento/USB resistente
19
Leitura
Padrão de mira
Para ler um código de barras, é necessário ter um aplicativo ativado para leitura. O dispositivo contém o
aplicativo DataWedge, que permite que o usuário ative o capturador de imagens, decodifique os dados do
código de barras e exiba o conteúdo do código de barras.
1. Verifique se um aplicativo está aberto no dispositivo e se um campo de texto está em foco (cursor de
texto no campo de texto).
2. Aponte a janela de saída na parte superior do dispositivo para um código de barras.
3. Mantenha o botão de leitura pressionado.
O padrão de mira de LED vermelho é ativado para ajudar no posicionamento.
NOTA: quando o dispositivo está no modo Lista de seleção, o capturador de imagens não decodifica
o código de barras até que o ponto do cursor ou da mira toque o código de barras.
4. Certifique-se de que o código de barras esteja dentro da área formada pelos cursores do padrão
de mira. O ponto de mira é utilizado para aumentar a visibilidade em condições de luminosidade
excessiva.
20
5. O LED de captura de dados acende uma luz verde e um bipe é emitido, por padrão, para indicar que
Modo Lista de seleção com vários códigos de barras no padrão de mira
o código de barras foi decodificado com sucesso.
6. Solte o botão de leitura.
NOTA: a decodificação do capturador de imagens normalmente é instantânea. O dispositivo repetirá as
etapas necessárias para tirar uma foto (imagem) digital de um código de barras de má qualidade ou de
difícil leitura, contanto que o botão de leitura permaneça pressionado.
7. Os dados de conteúdo do código de barras são exibidos no campo de texto.
21
Considerações sobre ergonomia
EVITE ÂNGULOS
EXTREMOS DO PULSO
22
www.zebra.com/br/pt
Loading...
