Zebra TC57x Quick reference [de]

TC57x

Touch-Computer

Kurzreferenz

MN-003873-01DE Rev. A

ZEBRA und der stilisierte Zebrakopf sind in vielen Ländern eingetragene Marken der Zebra Technologies
Corporation. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.
© 2020 Zebra Technologies Corporation und/oder Tochterunternehmen. Alle Rechte vorbehalten.

Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert
werden. Die in diesem Dokument beschriebene Software unterliegt einer Lizenz- bzw.
Geheimhaltungsvereinbarung. Die Software kann nur in Übereinstimmung mit den Bedingungen dieser
Vereinbarungen verwendet oder kopiert werden.

Weitere Informationen zu rechtlichen und urheberrechtlichen Hinweisen finden Sie unter:

SOFTWARE: zebra.com/linkoslegal
URHEBERRECHTE: zebra.com/copyright
GARANTIE: http://www.zebra.com/warranty
ENDBENUTZER-LIZENZVEREINBARUNG: zebra.com/eula

Nutzungsbedingungen

Urheberrechtshinweis

Diese Bedienungsanleitung enthält urheberrechtlich geschützte Informationen der Zebra Technologies
Corporation und ihrer Tochterunternehmen („Zebra Technologies“). Sie dient ausschließlich zur
Information und zur Verwendung durch Parteien, die die hier beschriebene Ausrüstung verwenden
und warten. Solche urheberrechtlich geschützten Informationen dürfen ohne ausdrückliche schriftliche
Genehmigung von Zebra Technologies weder für andere Zwecke verwendet oder reproduziert noch an
Dritte weitergegeben werden.

Produktverbesserungen

Die laufende Verbesserung von Produkten gehört zur Firmenpolitik von Zebra Technologies.
Alle Spezifikationen und Designs können ohne vorherige Ankündigung geändert werden.

Haftungsausschluss

Zebra Technologies stellt mit erforderlichen Maßnahmen sicher, dass die veröffentlichten technischen
Spezifikationen und Handbücher korrekt sind. Es können jedoch Fehler auftreten. Zebra Technologies
behält sich das Recht zur Korrektur solcher Fehler vor und schließt jegliche Haftung für daraus
entstandene Schäden aus.

Haftungsbeschränkung

In keinem Fall haftet Zebra Technologies oder eine Person, die an der Entwicklung, Produktion oder
Lieferung des beiliegenden Produkts (einschließlich Hardware und Software) beteiligt war, für Schäden
jeglicher Art (darunter Folgeschäden wie entgangener Gewinn, Geschäftsunterbrechung oder Verlust
von Geschäftsinformationen), die aus der Verwendung, dem Ergebnis der Verwendung oder der
Nichtverwendbarkeit des Produkts entstehen, selbst wenn Zebra Technologies von der Möglichkeit
solcher Schäden unterrichtet wurde. Einige Rechtsgebiete lassen den Ausschluss oder die Beschränkung
von Neben- oder Folgeschäden nicht zu, sodass die oben genannten Ausschlüsse und Beschränkungen
möglicherweise nicht für Sie gelten.

Veröffentlichungsdatum

3. September 2020

2

Merkmale

8

13

12

11

10

9

7

6

5

3

2

4

1

Abbildung 1 Vorderansicht

Nummer Komponente Funktion

1 5-MP-Kamera an der

Für die Aufnahme von Fotos und Videos.

Vorderseite
2 Receiver Für die Audiowiedergabe im Handapparatmodus.
3 Datenerfassungs-LED Zeigt den Datenerfassungsstatus an.
4 Mikrofon Für die Kommunikation im Freisprechmodus.
5 Näherungssensor Ermittelt die Nähe, um den Bildschirm im Handapparatmodus

6 Lichtsensor Ermittelt das Umgebungslicht, um die Helligkeit der

7 Lade-/Benachrichtigungs-

LED

auszuschalten.

Display-Hintergrundbeleuchtung zu steuern.
Zeigt den Akkuladestatus während des Ladevorgangs und von

der Anwendung generierte Benachrichtigungen an.

8 Touchscreen Zeigt alle für die Bedienung des Geräts benötigten

Informationen an.

9 Lautsprecher Audioausgang für Video- und Musikwiedergabe. Erlaubt die

Audioausgabe im Freisprechmodus.

10 Schnittstellenanschluss Bietet USB-Host- und USB-Client-Kommunikation, Audio und

Aufladen des Geräts über Kabel und Zubehör.

Hinweis 1: Pakistan, Katar

3

Nummer Komponente Funktion

25

15

17

18

14

20

24

16

16

19

22

21

23

11 Mikrofon Zur Kommunikation im Handapparatmodus.
12 Scan-Taste Startet die Datenerfassung (programmierbar).
13 Programmierbare Taste Wird in der Regel für die PTT-Kommunikation verwendet.

Wenn gesetzliche Einschränkungen bestehen

1

, kann die Taste

für andere Anwendungen konfiguriert werden.

Hinweis 1: Pakistan, Katar

Abbildung 2 Rückansicht

Nummer Komponente Funktion

14 Akku >

15,48 Wattstunden (typisch)/Lithium-Ionen-Akku

PowerPrecision+ >

4,150 mAh.
15 Scan-Taste Startet die Datenerfassung (programmierbar).
16 Akkuentriegelungen Drücken, um den Akku zu entfernen.
17 Lautstärketaste Erhöhen und Verringern der Lautstärke (programmierbar).
18 13-MP-Kamera an der

Für die Aufnahme von Fotos und Videos.

Rückseite
19 Kamerablitz Bietet eine Beleuchtung für die Kamera.
20 Ein/Aus-Taste Schaltet das Display ein und aus. Gedrückt halten, um das

Gerät zurückzusetzen, das Gerät auszuschalten oder den

Akku zu wechseln.
21 Mikrofon Wird für die Geräuschunterdrückung verwendet.
22 Scan-Fenster Ermöglicht die Datenerfassung mit dem Imager.
23 NFC-Antenne Zur Kommunikation mit anderen NFC-fähigen Geräten.
24 Kopfhörerbuchse Für die Audiowiedergabe mit dem Headset.
25 Auslösegriffbefestigung Bietet elektrische Kontakte und einen Befestigungspunkt für

den Auslösegriff.

4

Einsetzen einer microSD-Karte

Der microSD-Kartensteckplatz stellt einen sekundären, nicht flüchtigen Speicher bereit. Der Steckplatz
befindet sich unter dem Akku. Weitere Informationen entnehmen Sie bitte der mit der Karte gelieferten
Dokumentation. Beachten Sie die Verwendungsempfehlungen des Herstellers.

Beachten Sie die Vorkehrungen gegen elektrostatische Entladungen (Electrostatic Discharge, ESD), damit
die microSD-Karte nicht beschädigt wird. Zu diesen ESD-Vorkehrungen gehören u. a. die Nutzung einer
Antistatikunterlage und die ordnungsgemäße Erdung des Benutzers.

1. Heben Sie die Abdeckung an.

2. Schieben Sie die Abdeckung des microSD-Kartenhalters in die Position „Offen“.

3. Heben Sie die Abdeckung des microSD-Kartenhalters an.

5

4.

Setzen Sie die microSD-Karte in den Kartenhalter ein. Vergewissern Sie sich dabei, dass Sie die Karte
in die Halterungen an den beiden Seiten der Abdeckung schieben.

5. Schließen Sie die Abdeckung des microSD-Kartenhalters.

6. Schieben Sie die Abdeckung des microSD-Kartenhalters in die Position „Gesperrt“.

Die Abdeckung muss wieder eingesetzt werden und festsitzen, um eine angemessene Abdichtung der
Vorrichtung sicherzustellen.

7. Bringen Sie die Abdeckung wieder an.

6

Einsetzen der SIM-Karte

HINWEIS: Verwenden Sie nur eine Nano-SIM-Karte.

ACHTUNG: Beachten Sie die Vorkehrungen gegen elektrostatische Entladungen (Electrostatic Discharge,

ESD), um eine Beschädigung der SIM-Karte zu vermeiden. Zu den ESD-Vorsichtsmaßnahmen gehören
u. a. die Verwendung einer Antistatikunterlage und die ordnungsgemäße Erdung des Benutzers.

1. Entfernen Sie die Abdeckung.

2. Schieben Sie den SIM-Kartenhalter in die Position „Entsperrt“.

3. Heben Sie die Abdeckung des SIM-Kartenhalters an.

7

4. Legen Sie die Nano-SIM-Karte mit den Kontakten nach unten in den Kartenhalter.

5. Schließen Sie die Abdeckung des SIM-Kartenhalters.

6. Schieben Sie die Abdeckung des SIM-Kartenhalters in die Position „Gesperrt“.

ACHTUNG: Die Abdeckung muss wieder eingesetzt werden und festsitzen, um eine angemessene
Abdichtung der Vorrichtung sicherzustellen.

8

7. Bringen Sie die Abdeckung wieder an.

Einlegen des Akkus

HINWEIS: Vom Benutzer vorgenommene Änderungen am Gerät, insbesondere im Akkufach, wie

beispielsweise Etiketten, Asset-Tags, Gravuren und Sticker, können die angestrebte Leistung des Geräts
oder von Zubehörteilen beeinträchtigen. Leistungsniveaus wie z. B. Abdichtungen (Schutzklasse (IP)),
Schlagleistung (Sturz- und Fallfestigkeit), Funktionalität und Temperaturbeständigkeit können
möglicherweise beeinträchtigt werden. Platzieren Sie KEINE Etiketten, Asset-Tags, Gravuren, Sticker
o. Ä. im Akkufach.

1. Setzen Sie den Akku mit dem unteren Ende zuerst in das Akkufach an der Rückseite des Geräts ein.

2. Drücken Sie den Akku nach unten in das Akkufach, bis die Akkuentriegelungen hörbar einrasten.

9

Aufladen des Geräts

Verwenden Sie eines der folgenden Zubehörteile, um das Gerät und/oder den Ersatzakku aufzuladen.

Tabelle 1 Aufladen und Kommunikation

Beschreibung Teilenummer

Einzel-USB-/Ladestationskit
(nur Laden)

Einzel-Workstation-Docking­Ladestation

Zweifach-USB/Ethernet­Ladestation

Fünffach-Ladestationskit
(nur Laden)

CRD-TC51-1SCU-01 Ja Nein Ja Mit optionalem

CRD-TC5X-1SWS-01 Ja Nein Ja Ja

CRD-TC5X-2SETH-01 Ja Ja Ja Ja

CRD-TC51-5SCHG-01 Ja Nein Nein Nein

Ladevorgang Kommunikation

Akku

(im Gerät)

Ersatzakku USB Ethernet

Modul

Vierfach-Ladestationskit
(nur Laden) mit Akkuladegerät

Fünffach-Ethernet­Ladestationskit

Vierfach-Akkuladegerätkit SAC-TC51-4SCHG-01 Nein Ja Nein Nein
Robustes Lade-/USB-Kabel CBL-TC51-USB1-01 Ja Nein Ja Nein

CRD-TC51-5SC4B-01 Ja Ja Nein Nein

CRD-TC51-5SETH-01 Ja Nein Nein Ja

Aufladen des Geräts

HINWEIS: Befolgen Sie die im Produktreferenzhandbuch für den TC52x/TC57x beschriebenen Richtlinien

zur Akkusicherheit.

Akku: >

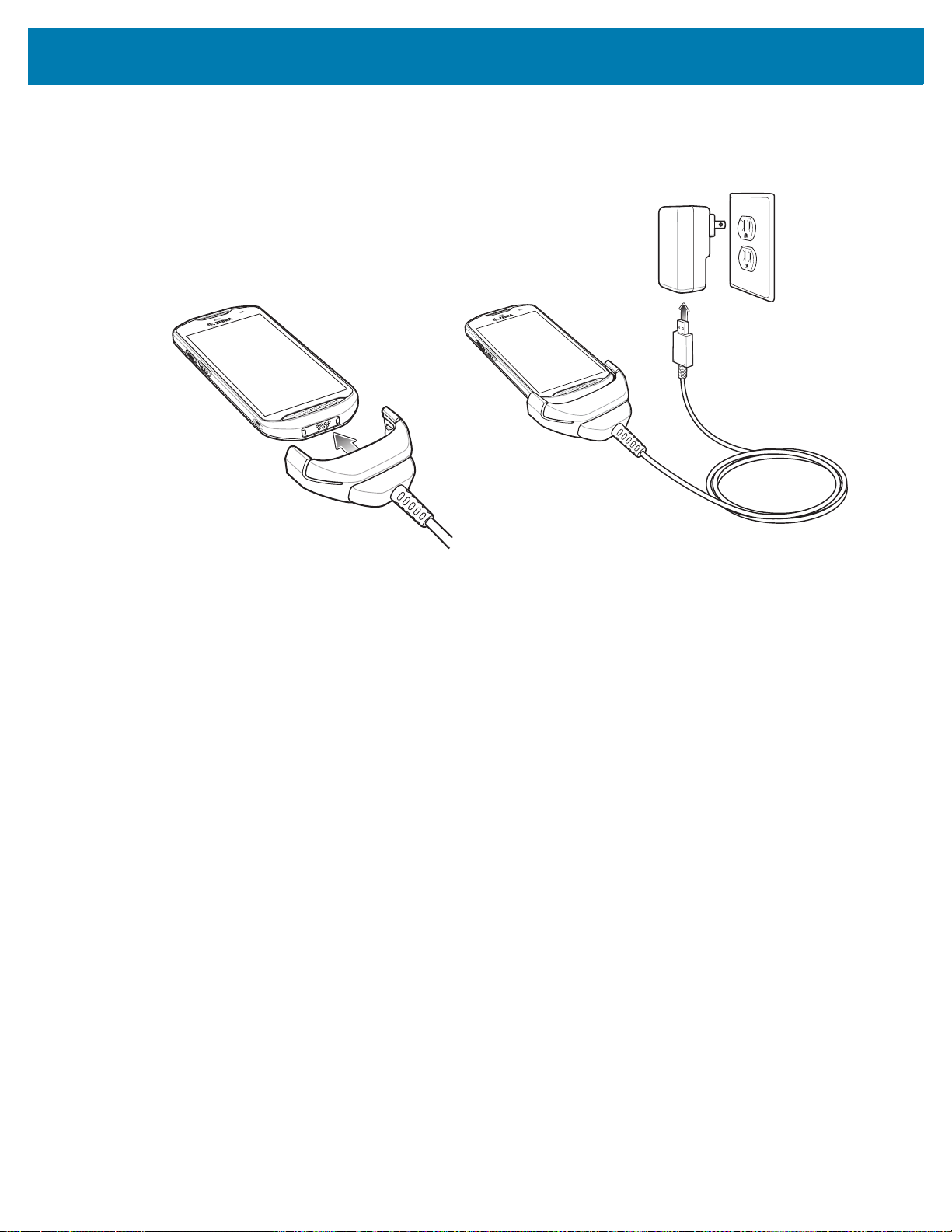

1. Zum Aufladen des Hauptakkus verbinden Sie das Ladezubehör mit der entsprechenden Stromquelle.

2. Setzen Sie das Gerät in die Ladestation ein, oder schließen Sie ein Kabel an. Das Gerät schaltet sich

Der Akku wird bei vollständiger Entladung in ca. 2,5 Stunden zu 90 % und in ca. drei Stunden zu 100 %
geladen. Meistens reicht es für den täglichen Gebrauch, wenn der Akku zu 90 % geladen ist. Mit einem
vollständig geladenen Akku lässt sich das Gerät ca. 14 Stunden betreiben. Verwenden Sie ausschließlich
Ladezubehör und Akkus von Zebra für optimale Ladeergebnisse. Laden Sie den Akku bei
Raumtemperatur, und versetzen Sie das Gerät dafür in den Ruhemodus.

15,48 Wattstunden (typisch)/Lithium-Ionen-Akku PowerPrecision+ > 4,150 mAh.

ein und beginnt mit dem Ladevorgang. Die Lade-/Benachrichtigungs-LED blinkt während des
Ladevorgangs orangefarben. Wenn das Gerät voll aufgeladen ist, leuchtet die LED stetig grün.

10

Aufladen des Ersatzakkus

1. Setzen Sie einen Ersatzakku in den Ladesteckplatz für Ersatzakkus ein.

2. Vergewissern Sie sich, dass der Akku richtig eingesetzt wurde.

Die Ladezustands-LED des Ersatzakkus blinkt bei aktivem Ladevorgang. In Tabelle 2 finden Sie die
Bedeutung der Ladezustandsanzeigen.

Der Akku wird bei vollständiger Entladung in ca. 2,3 Stunden zu 90 % und in ca. drei Stunden zu 100 %
geladen. Meistens reicht es für den täglichen Gebrauch, wenn der Akku zu 90 % geladen ist. Mit einem
vollständig geladenen Akku lässt sich das Gerät ca. 14 Stunden betreiben. Verwenden Sie ausschließlich
Ladezubehör und Akkus von Zebra für optimale Ladeergebnisse.

Tabelle 2 Ladeanzeigen der Lade-/Benachrichtigungs-LED

Status LED Bedeutung

Aus Gerät wird nicht aufgeladen. Gerät wurde nicht richtig in die

Langsames
orangefarbenes Blinken
(1 Blinksignal alle
4 Sekunden)

Langsames rotes Blinken
(1 Blinksignal alle
4 Sekunden)

Leuchtet dauerhaft grün Ladevorgang abgeschlossen.

Ladestation eingesetzt oder nicht mit einer Stromquelle
verbunden. Die Ladestation ist nicht an die Stromversorgung
angeschlossen.

Gerät wird aufgeladen.

Gerät wird aufgeladen, der Akku ist jedoch am Ende seiner
Nutzungsdauer.

Leuchtet dauerhaft rot Ladevorgang abgeschlossen, aber der Akku ist am Ende seiner

Nutzungsdauer.

Schnelles orangefarbenes
Blinken (2 Blinksignale pro
Sekunde)

Schnelles rotes Blinken
(2 Blinksignale pro
Sekunde)

Laden Sie Akkus in einem Temperaturbereich zwischen 5 °C und 40 °C auf. Das Gerät bzw. die
Ladestation führt den Ladevorgang immer auf sichere und intelligente Weise durch. Bei höheren
Temperaturen (z. B. ca. +37 °C) kann das Gerät bzw. die Ladestation den Ladevorgang für kürzere
Zeiträume abwechselnd aktivieren und deaktivieren, um den Akku im zulässigen Temperaturbereich zu
halten. Das Gerät und die Ladestation zeigen über ihre LED an, wenn der Ladevorgang wegen zu hoher
Temperaturen deaktiviert wurde.

Fehler beim Laden, z. B.:

• Die Temperatur ist zu hoch oder zu niedrig.

• Der Ladevorgang dauert schon zu lange und wurde nicht
abgeschlossen (i. d. R. acht Stunden).

Fehler beim Laden, aber der Akku ist am Ende seiner
Nutzungsdauer, z. B.:

• Die Temperatur ist zu hoch oder zu niedrig.

• Der Ladevorgang dauert schon zu lange und wurde nicht
abgeschlossen (i. d. R. acht Stunden).

11

Einzel-USB-Ladestation

1

Komponente Name Beschreibung

1 Status-LED für die

Stromversorgung

Zeigt an, dass die Ladestation mit Strom versorgt wird.

12

Einzel-Workstation-Docking-Ladestation

41 2 3

5678

Komponente Name Beschreibung

1 Stromanschluss Versorgt die Ladestation mit Strom.
2 HDMI-Anschluss Verbindung zum Monitor.
3 Ethernet-Anschluss Verbindung zu einem Ethernet-Netzwerk.
4 LED Zeigt an, dass die Ladestation mit Strom versorgt wird.
5 USB-A-Anschluss Anschluss für Maus oder Tastatur.
6 USB-A-Anschluss Anschluss für Maus oder Tastatur.
7 USB-Anschluss 1,5 mA USB-A-Anschluss für Maus oder Tastatur oder

persönliches Mobilgerät.

8 USB-Anschluss 0,5 mA USB-A-Anschluss für Maus oder Tastatur.

13

Zweifach-USB/Ethernet-Ladestation

2

1

3

Komponente Name Beschreibung

1 Ladesteckplatz des Geräts Hält das Gerät während des Ladevorgangs.
2 Lade-LED für Ersatzakku Zeigt den Ladestatus des Ersatzakkus an.
3 Steckplatz für Ersatzakku Hält den Ersatzakku während des Ladevorgangs.

14

Fünffach-Ladestation (nur Laden)

2

1

Komponente Name Beschreibung

1 Ladesteckplatz des

Geräts

2 Status-LED für die

Stromversorgung

Hält das Gerät während des Ladevorgangs.

Zeigt an, dass die Ladestation mit Strom versorgt wird.

15

Vierfach-Ladestation (nur Laden) mit Akkuladegerät

4

3

2

1

Komponente Name Beschreibung

1 Ladesteckplatz des

Geräts
2 Steckplatz für Ersatzakku Hält den Ersatzakku während des Ladevorgangs.
3 Status-LED für die

Stromversorgung
4 Lade-LED für Ersatzakku Zeigt den Ladestatus des Ersatzakkus an.

Hält das Gerät während des Ladevorgangs.

Zeigt an, dass die Ladestation mit Strom versorgt wird.

16

Fünffach-Ethernet-Ladestation

2

1

3

Komponente Name Beschreibung

1 Ladesteckplatz des

Geräts

2 1000-LED Zeigt bei eingeschaltetem oder blinkendem Zustand eine

3 10/100-LED Zeigt bei eingeschaltetem oder blinkendem Zustand eine

Hält das Gerät während des Ladevorgangs und bei der
Kommunikation.

Datenrate von 1 Gbit/s an.

Datenrate von 10 oder 100 Mbit/s an.

17

Vierfach-Akkuladegerät

3

2

1

Komponente Name Beschreibung

1 Ladesteckplatz für

Ersatzakku

2 Status-LED für die

Stromversorgung

3 Lade-LEDs für

Ersatzakku

Hält den Ersatzakku während des Ladevorgangs.

Zeigt an, dass die Ladestation mit Strom versorgt wird.

Zeigt den Ladestatus des Ersatzakkus an.

18

Robustes Lade-/USB-Kabel

19

Scannen

Zielmuster

Zum Lesen eines Barcodes ist eine spezielle Scan-Anwendung erforderlich. Über die Anwendung
DataWedge kann der Benutzer auf dem Gerät den Imager aktivieren, die Barcode-Daten entschlüsseln
und den Barcode-Inhalt dann anzeigen.

1. Stellen Sie sicher, dass auf dem Gerät eine Anwendung geöffnet ist und sich ein Textfeld im Fokus

befindet (Textcursor im Textfeld).

2. Halten Sie das Scan-Fenster oben auf dem Gerät über den Barcode.

3. Halten Sie die Scan-Taste gedrückt.

Das rote LED-Zielmuster wird aktiviert, um Sie bei der korrekten Ausrichtung zu unterstützen.

HINWEIS: Wenn sich das Gerät im Entnahmelistenmodus befindet, erfolgt die Decodierung eines
Barcodes erst, nachdem das Fadenkreuz oder der Laserpunkt auf den Barcode zentriert wurde.

4. Achten Sie darauf, dass sich der Barcode innerhalb der durch das Fadenkreuz geformten Randlinien

befindet. Der Visierpunkt sorgt bei hellen Lichtbedingungen für bessere Sichtbarkeit.

20

5. Die Datenerfassungs-LED leuchtet grün, und ein Signalton ertönt standardmäßig, wenn der Barcode

Entnahmelistenmodus mit mehreren Barcodes im Zielmuster

erfolgreich decodiert wurde.

6. Lassen Sie die Scan-Taste los.

HINWEIS: Die Decodierung durch den Imager erfolgt in der Regel unmittelbar. Das Gerät wiederholt die

erforderlichen Schritte, um ein digitales Bild eines mangelhaften oder schwer zu lesenden Barcodes zu
erstellen, solange die Scan-Taste gedrückt ist.

7. Der Inhalt des Barcodes wird im Textfeld angezeigt.

21

Hinweise zur Ergonomie

STARKE

ÜBERDEHNUNG DES

HANDGELENKS

VERMEIDEN

22

www.zebra.com
