TC57
触摸式数据终端
快速入门指南
MN-003234-03ZHCN 版本 A
版权
TC57 快速入门指南
ZEBRA 和标志性的 Zebra 斑马头像是 Zebra Technologies Corporation 在全球许多司法管辖区内注册的商标。
所有其他商标均为其各自所有者的财产。©2019 Zebra Technologies Corporation 和/或其子公司。保留所有权
利。
版权和商标：有关完整的版权和商标信息，请访问 www.zebra.com/copyright
保修：有关完整的保修信息，请访问 www.zebra.com/warranty
最终用户许可协议：有关完整的 EULA 信息，请访问 www.zebra.com/eula
使用条款
专有声明
本手册包含 Zebra Technologies Corporation 及其子公司 （“Zebra Technologies”）的专有信息。本手册仅供参
考，并且仅供操作和维护本手册中介绍的设备的相关方使用。未经 Zebra Technologies 的明确书面许可，不得
出于任何其他目的使用、复制此类专有信息或将其披露给任何其他方。
产品改进
持续改进产品是 Zebra Technologies 的一项政策。所有规格和设计如有更改，恕不另行通知。
免责声明
Zebra Technologies 采取措施来确保其发布的工程规格和手册正确；但是，错误在所难免。
Zebra Technologies 保留更正任何此类错误的权利并且免除由此产生的任何责任。
。
。
。
责任限制
在任何情况下，Zebra Technologies 或涉及创建、生产或交付随附产品 （包括硬件和软件）的任何其他人均不
对因使用此类产品、使用此类产品的结果或无法使用此类产品而产生的任何损害 （包括但不限于结果性损害，
包括业务利润损失、业务中断或业务信息丢失）承担任何责任，即使 Zebra Technologies 已被告知存在上述损
害的可能性。某些司法管辖区不允许排除或限制偶然或结果性损害，因此上述限制或排除可能并不适用于您。
提供文档反馈
如果您对本指南有任何意见、疑问或建议，请发送电子邮件至 EVM-Techdocs@zebra.com 。
2
功能
PTT 按键
扫描按键
麦克风
接口连接器
扬声器
触屏
光传感器
充电/通知 LED 指示灯
接近传感器
麦克风
前置摄像头
ActiveEdge 触摸区域
ActiveEdge 触摸区域
数据采集 LED 指示灯
接收器
可预设按键
电池释放闩锁
激光扫描窗
电源按键
耳机插孔
电池
麦克风
电池释放闩锁
音量上调/下调按键
摄像头闪光灯
扫描按键
后置摄像头
NFC 天线
TC57 快速入门指南
安装 microSD 卡
microSD 卡插槽提供了辅助非易失性存储。插槽位于电池组下面。请参阅 microSD 卡随附的文档以获取更多
信息，并按照制造商的建议使用。
3
TC57 快速入门指南
小心：遵循相应的静电放电 (ESD) 注意事项以避免损坏 microSD 卡。正确的 ESD 注意事项包括（但不限于）在防静电台
垫上操作，以及确保操作员已正确接地。
1. 提起卡盖。
2. 将 microSD 卡架盖滑动至“打开”位置。
3. 提起 microSD 卡架盖。
4. 将 microSD 卡插入卡架盖，确保卡滑入卡架盖两侧的卡舌。
4
5. 合上 microSD 卡架盖。
TC57 快速入门指南
6. 将 microSD 卡架盖滑动至“锁定”位置。
小心：
7.
必须重新装好卡盖并牢固地将其固定到位，从而确保设备正确密封。
重新安装卡盖。
安装 SIM 卡
注释：只能使用 nano SIM 卡。不适用于TC57JO。
5
TC57 快速入门指南
小心：遵循相应的静电释放 (ESD) 注意事项以避免损坏 SIM 卡。正确的 ESD 防范措施包括（但不限于）在防静电台垫上
操作，以及确保操作员已正确接地。

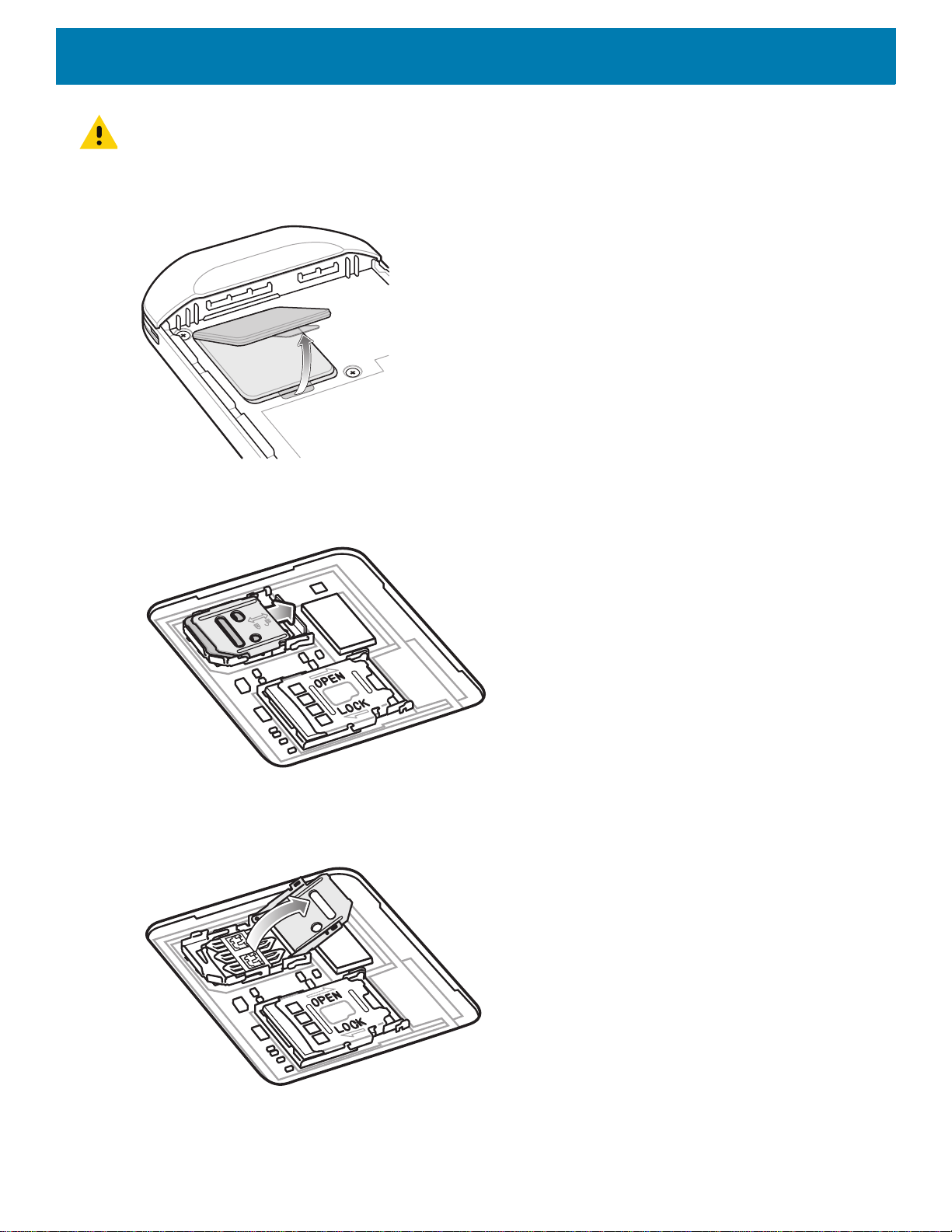

1. 取下卡盖。
图 1 取下卡盖
2. 将 SIM 卡架滑动至“解锁”位置。
图 2 解锁 SIM 卡架
3. 提起 SIM 卡架盖。
图 3 提起 SIM 卡架
6
